Замена масла и фильтров в вариаторе Jatco JF015e: пошаговая инструкция

Порядок частичной замены жидкости и фильтров в вариаторе JF015e: что подготовить, в какой последовательности разбирать и какие моменты затяжки соблюдать.

Частичная замена трансмиссионной жидкости в вариаторе Jatco JF015e занимает около 30 минут при наличии ямы или подъёмника. Инструкция подходит для Suzuki Alto HA36 и других кей-каров с тем же агрегатом — например, Suzuki Wagon R, Nissan Dayz, Mitsubishi eK Wagon и eK Space.

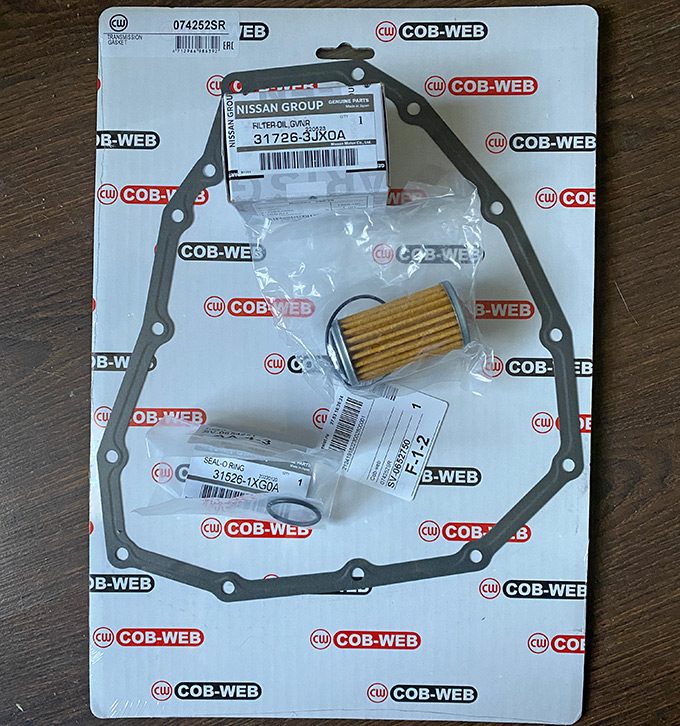

Что понадобится

Перед работами стоит помыть подкапотное пространство и нижнюю часть двигателя: грязь, попадающая в открытый поддон, сводит на нет весь смысл замены.

Часть 1. Слив жидкости

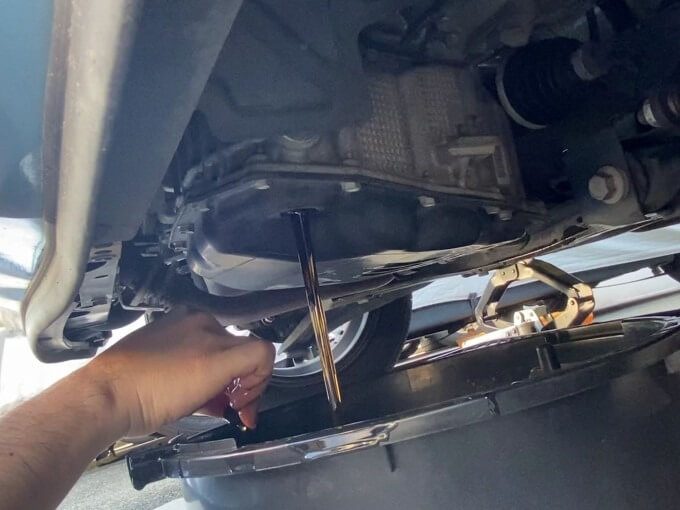

1. Подставьте подходящую ёмкость под поддон вариатора — сливается порядка 3,5 л, плюс ещё 500–700 мл при снятии поддона.

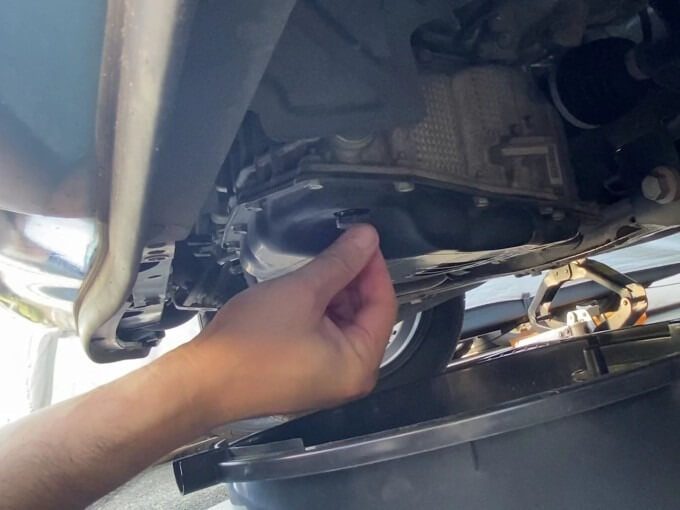

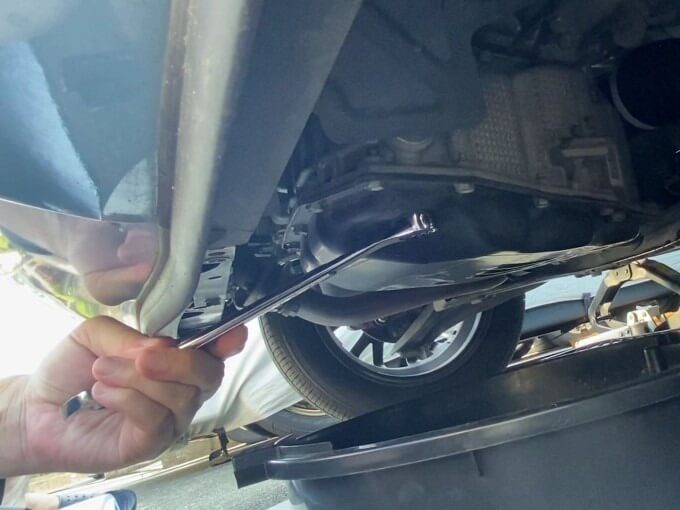

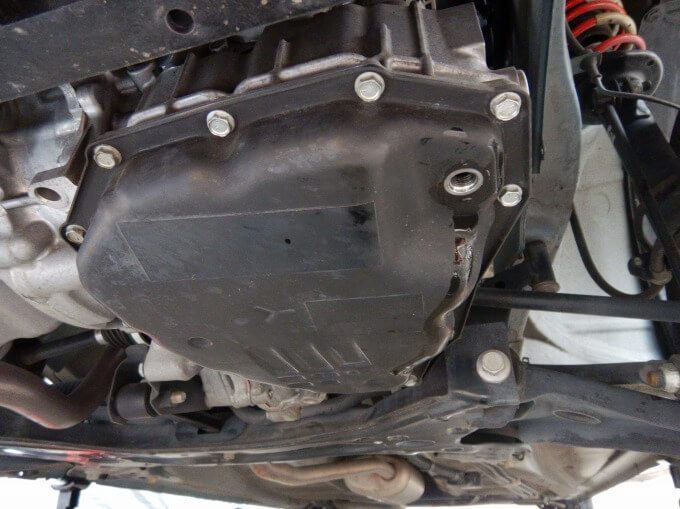

2. Ослабьте и выкрутите рукой сливную пробку. Не потеряйте медную шайбу.
3. Дождитесь, пока основная часть жидкости сольётся.

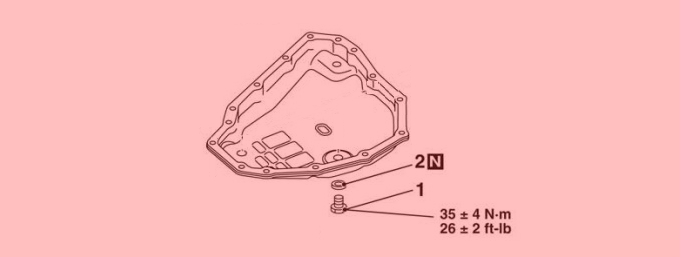

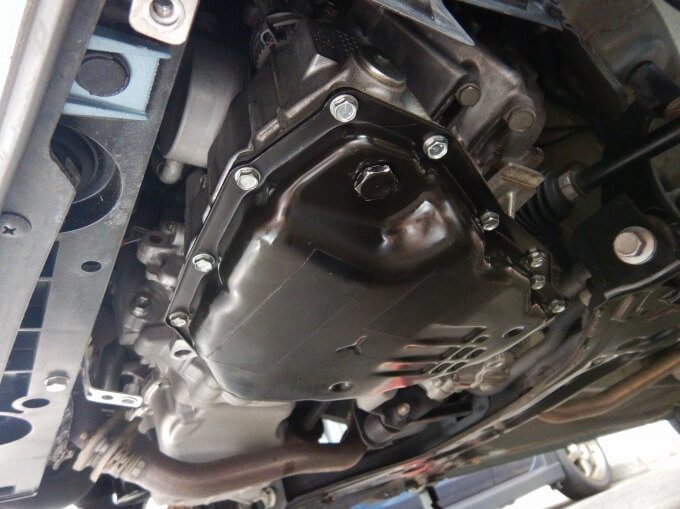

4. Вкрутите пробку обратно с новой медной шайбой. Момент затяжки по мануалу JF015e — 35 ± 4 Н·м.

Часть 2. Фильтр тонкой очистки

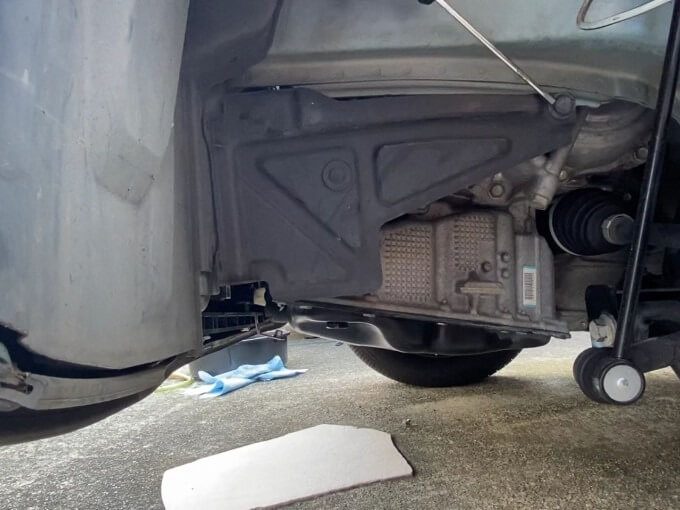

1. Выверните руль до упора влево, отщёлкните три клипсы и снимите пластиковую защиту арки — так открывается доступ к корпусу фильтра.

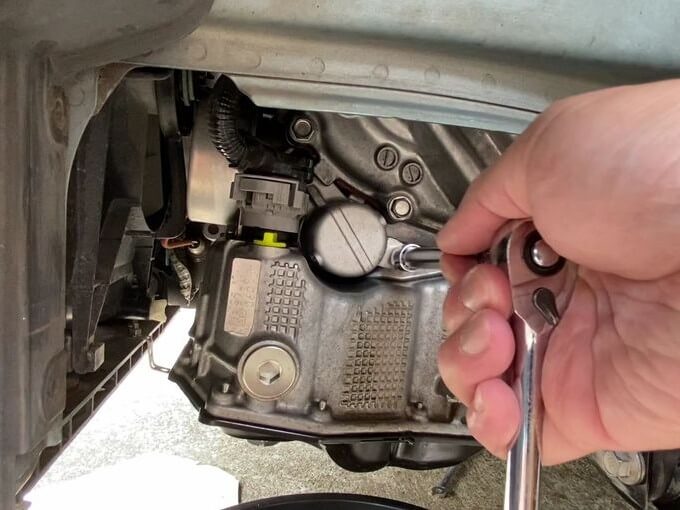

2. Открутите болт крепления корпуса фильтра.

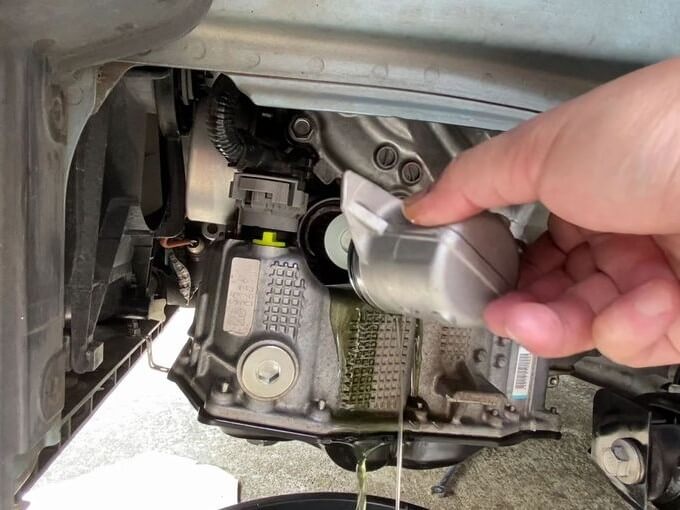

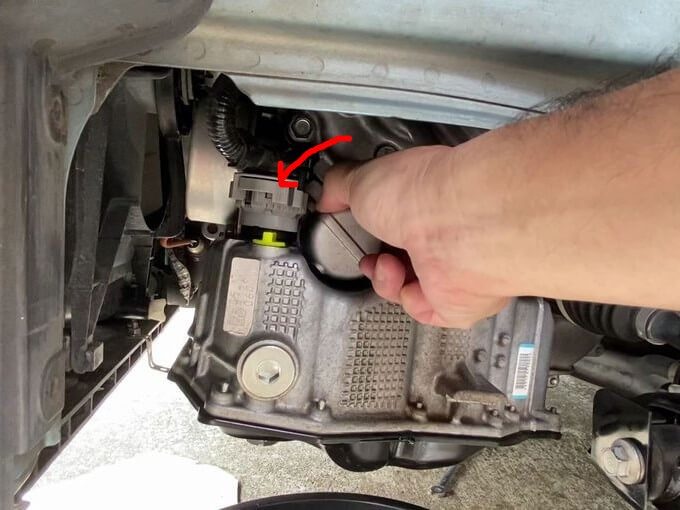

3. Поверните корпус против часовой стрелки и аккуратно потяните на себя. Из корпуса сольётся ещё немного жидкости.

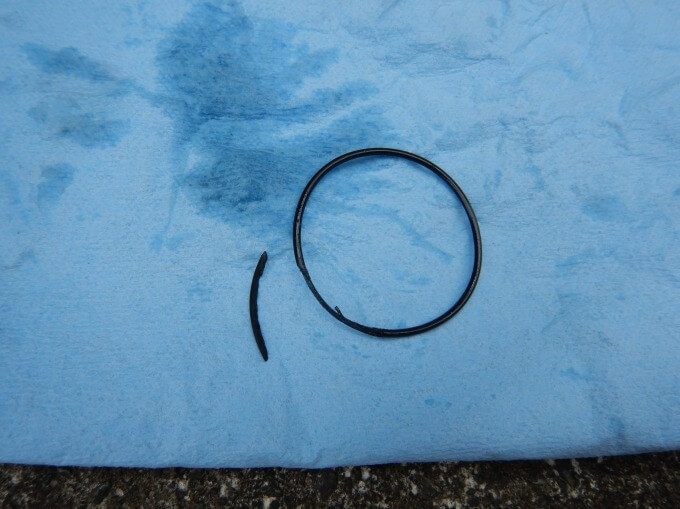

4. Снимите с корпуса резиновое уплотнительное кольцо, промойте корпус очистителем карбюратора, установите новое кольцо и слегка смажьте его.

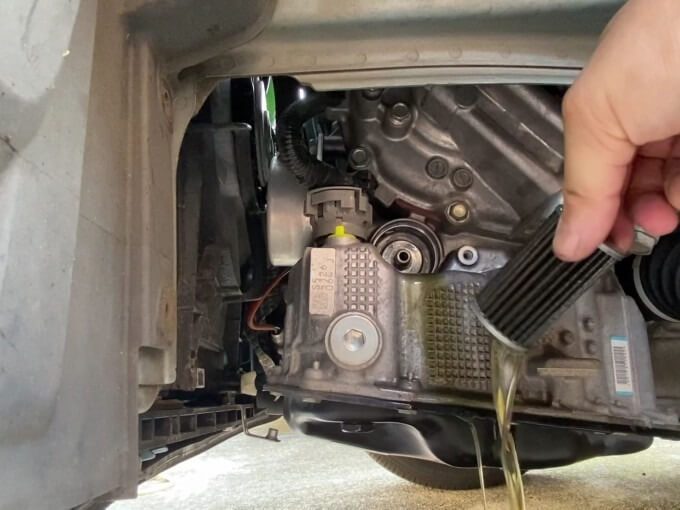

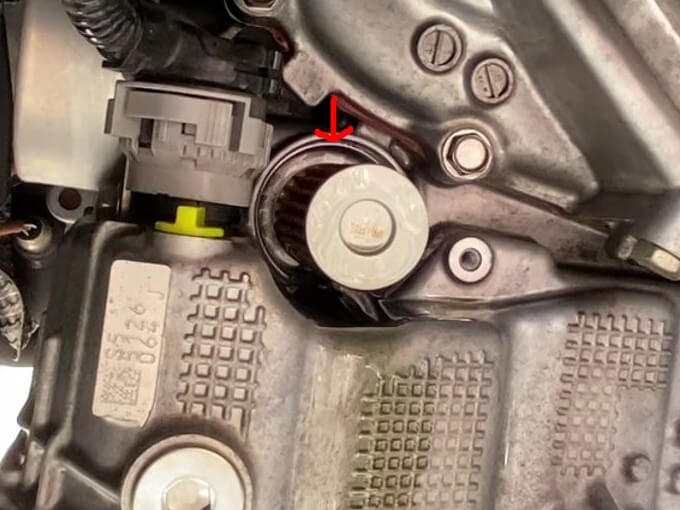

5. Снимите старый фильтр. Проверьте, чтобы в посадочном месте не осталось старое резиновое уплотнение — это типовая ошибка.

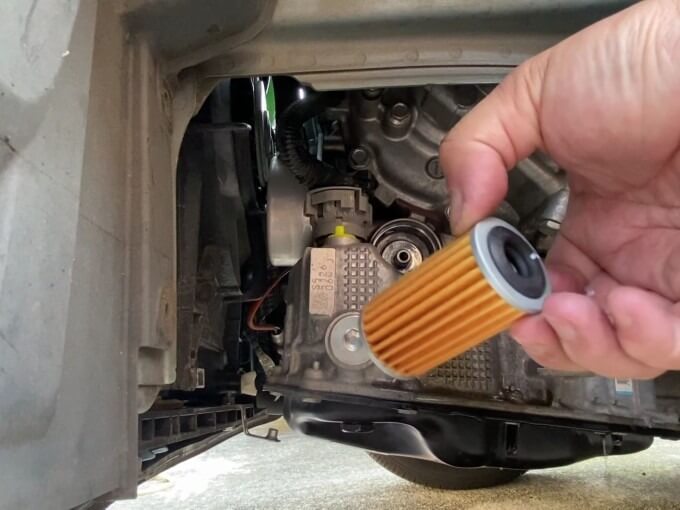

6. Смажьте уплотнение нового фильтра и установите его на место.

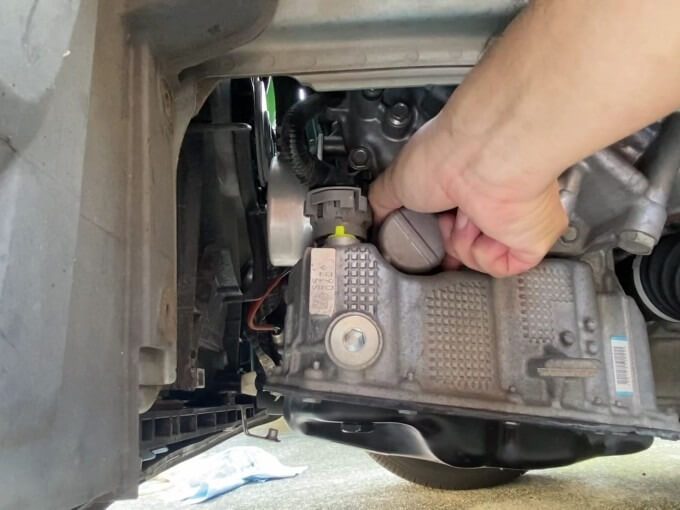

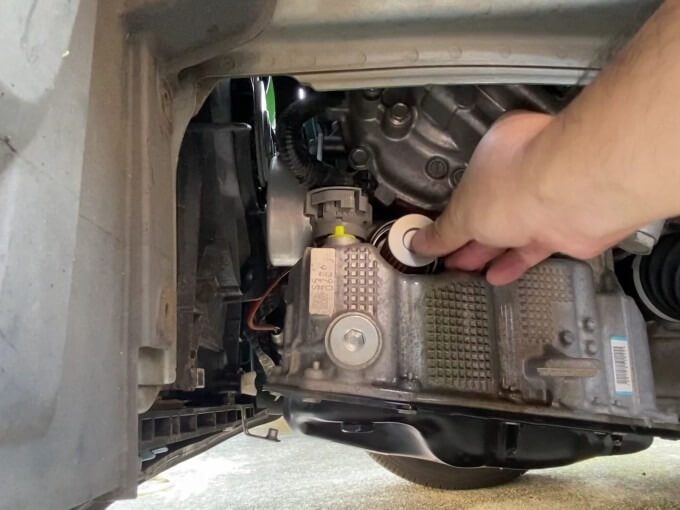

7. Поставьте корпус фильтра и поверните по часовой стрелке до фиксации.

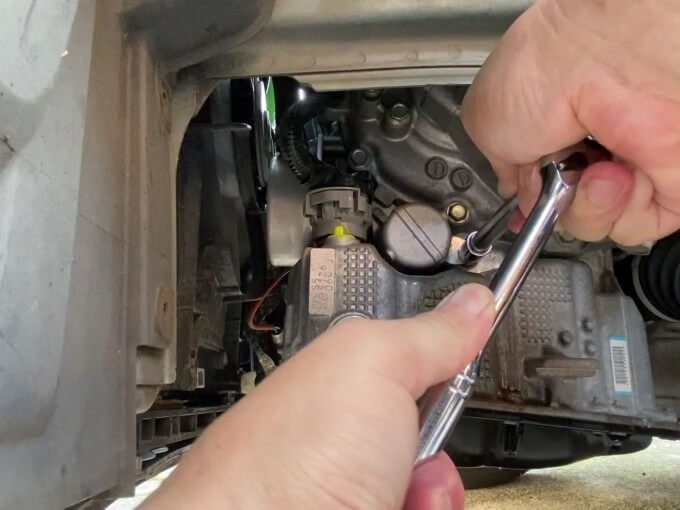

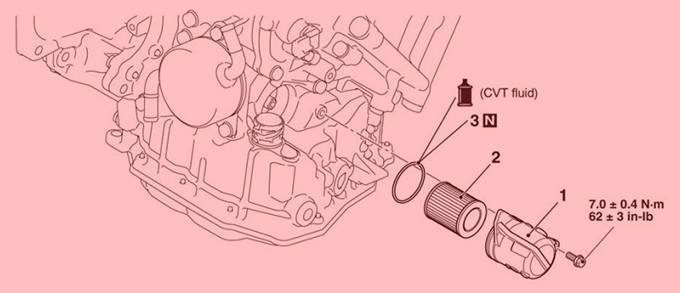

8. Вставьте и затяните болт крепления корпуса. Момент затяжки — 7 ± 0,4 Н·м.

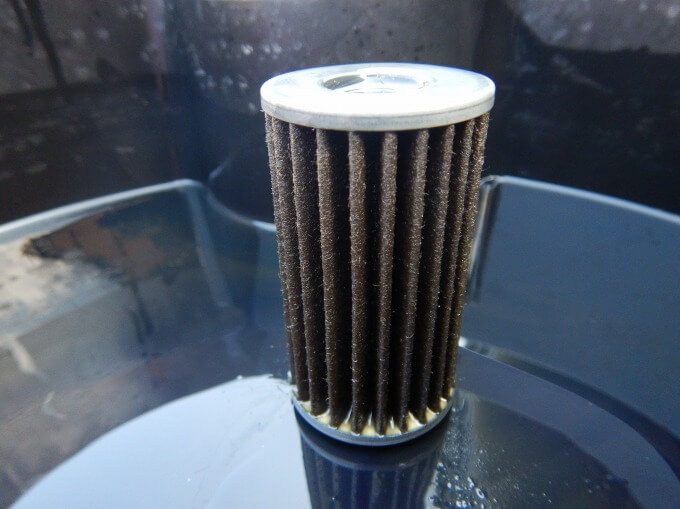

Состояние старого фильтра — лучший индикатор истории обслуживания автомобиля. Сильно загрязнённый чёрный фильтр означает, что вариатор до вас не обслуживали.

Часть 3. Поддон, магниты и фильтр грубой очистки

Поддон и магниты

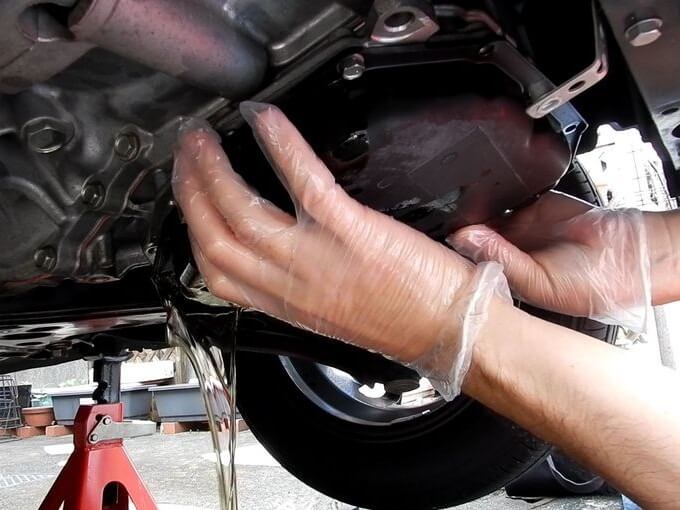

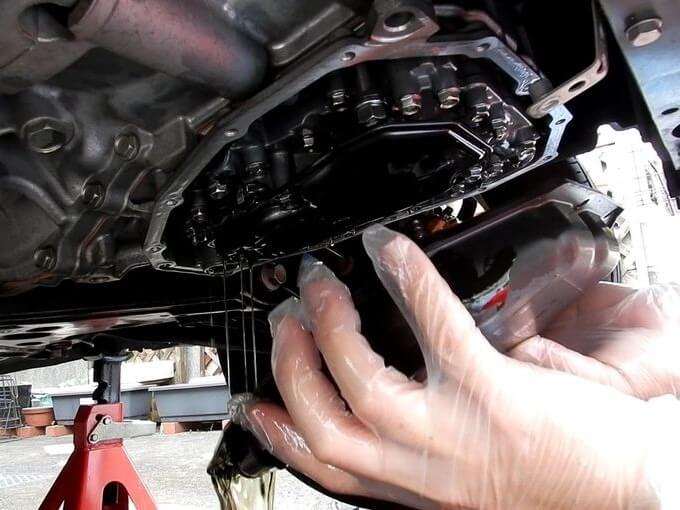

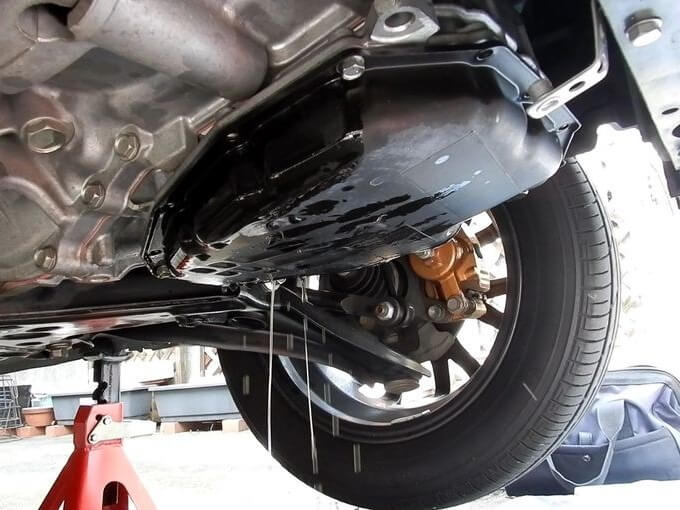

1. Откручивайте болты поддона равномерно, крест-накрест. Из поддона выльется ещё 500–700 мл жидкости.

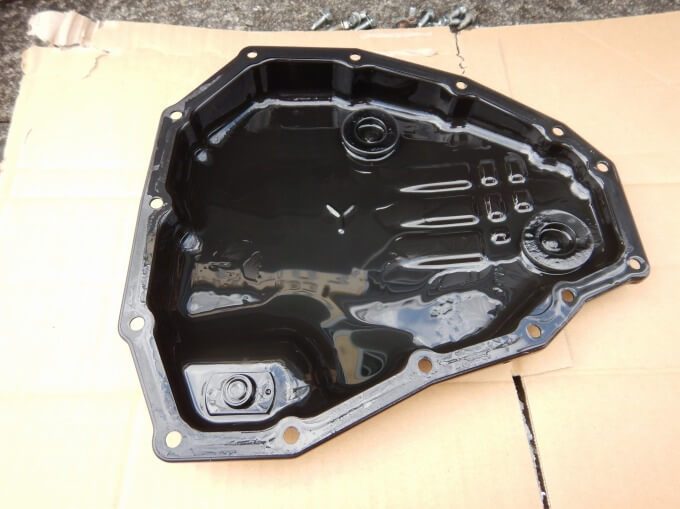

2. Снимите поддон, слейте остатки.

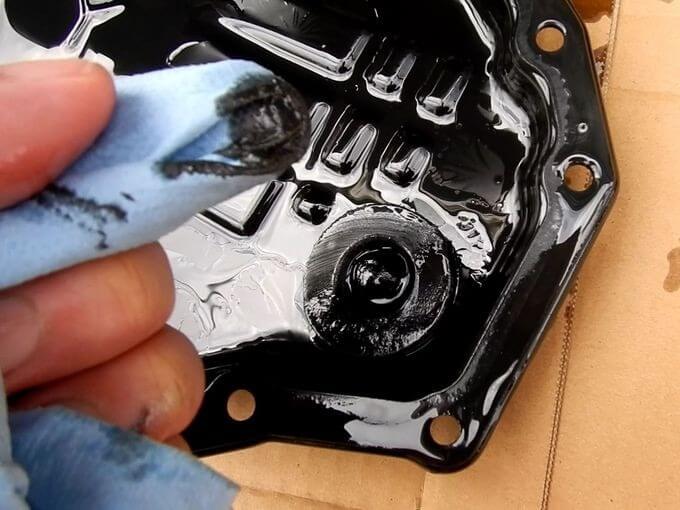

3. Осмотрите поддон и магниты. Магниты собирают металлическую пыль — оцените количество: умеренный налёт нормален, «шуба» и крупные частицы говорят о механическом износе.

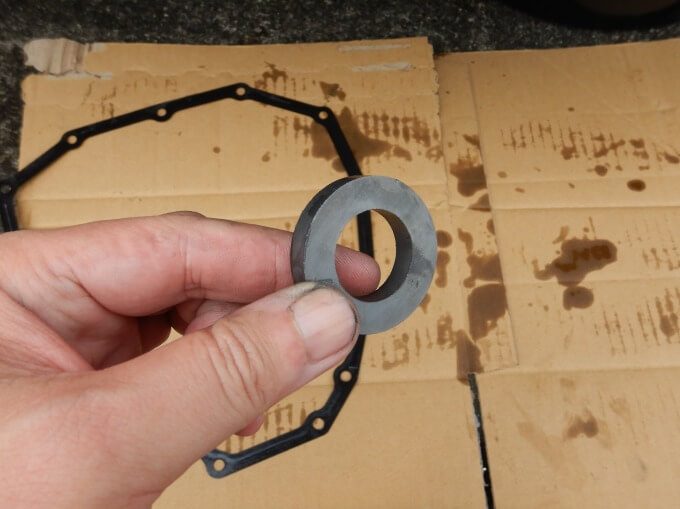

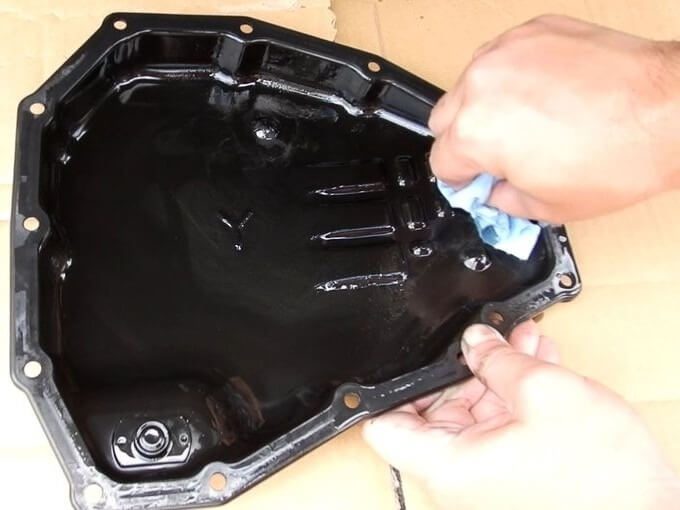

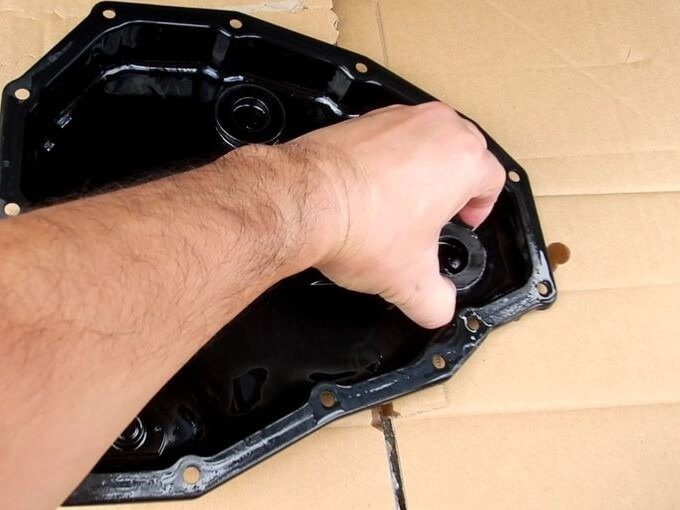

4. Снимите магниты, очистите их от грязи. Промойте поддон — удобнее всего очистителем карбюратора или нефрасом.

Фильтр грубой очистки

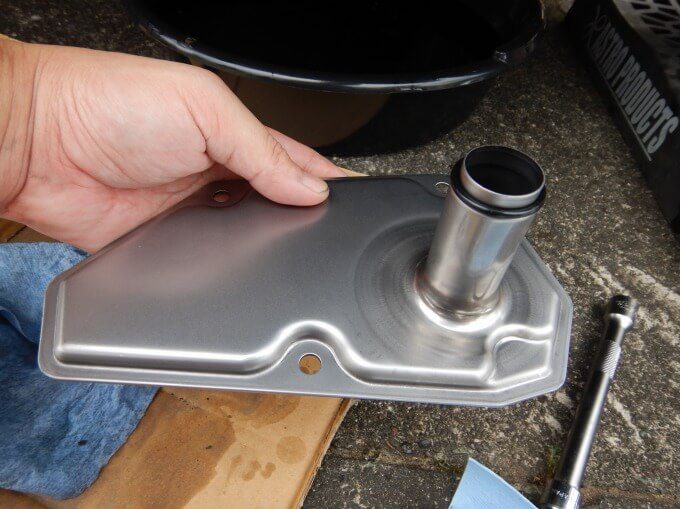

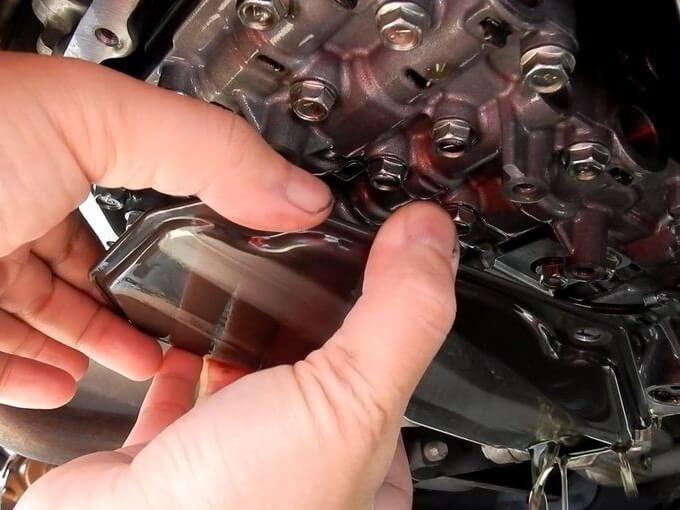

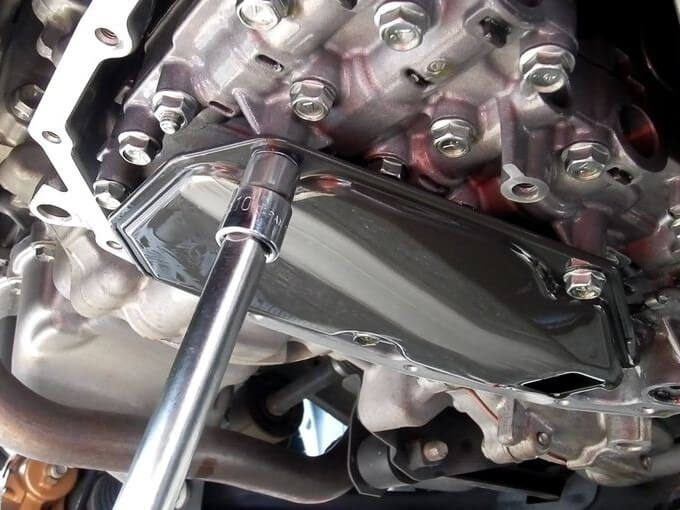

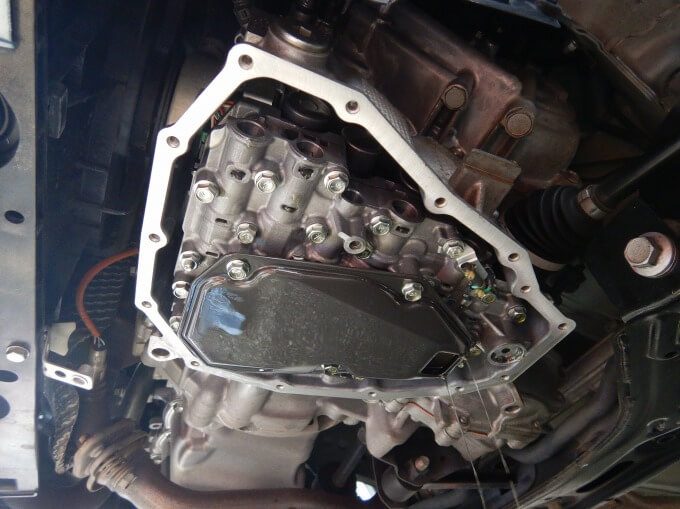

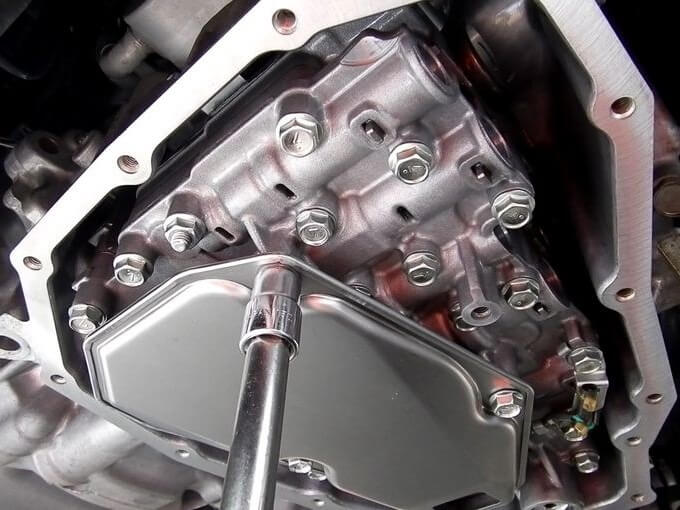

5. Открутите три винта крепления фильтра грубой очистки и аккуратно снимите его, слегка покачивая.

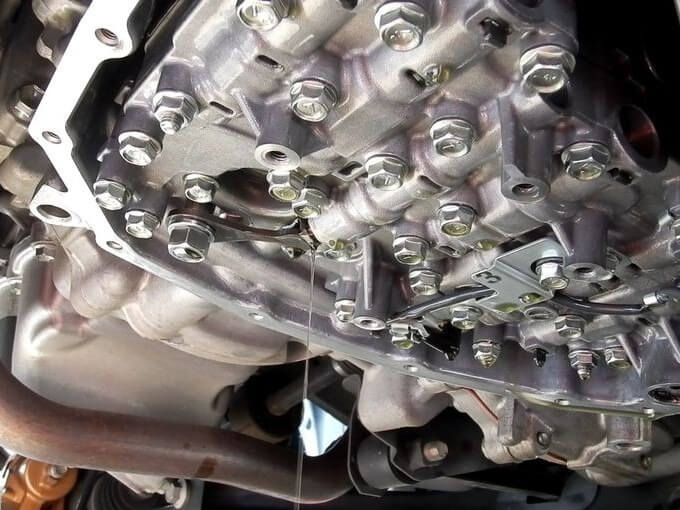

6. Проверьте, чтобы внутри гидроблока не осталось уплотнительное кольцо фильтра.

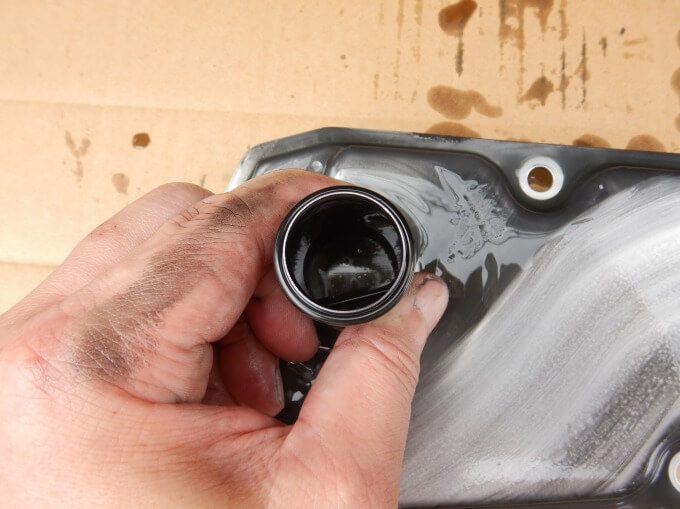

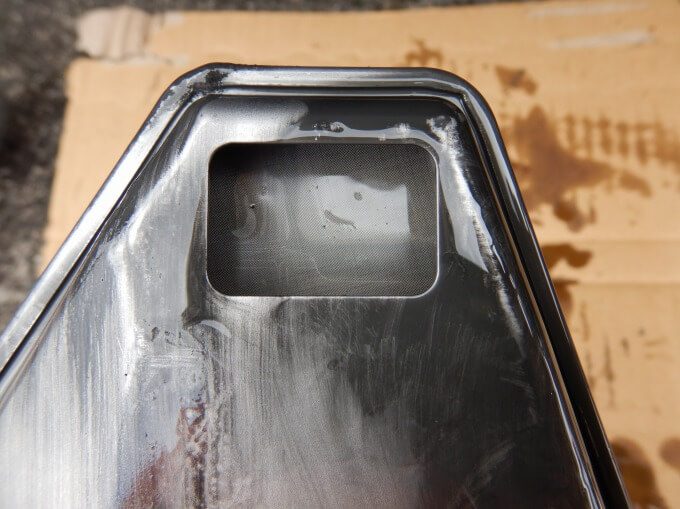

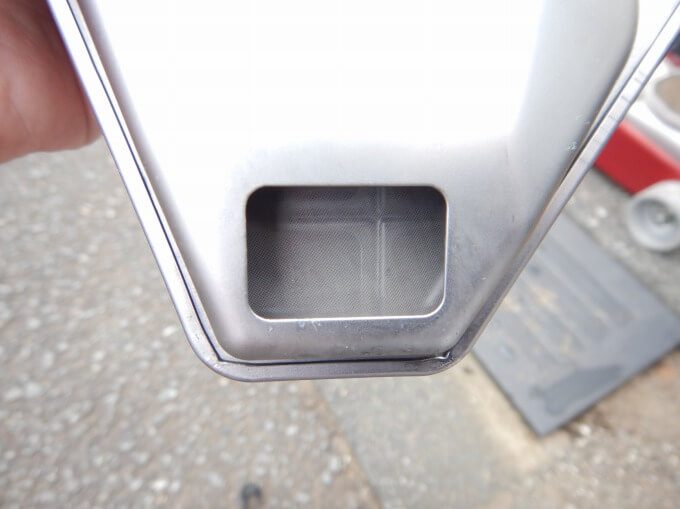

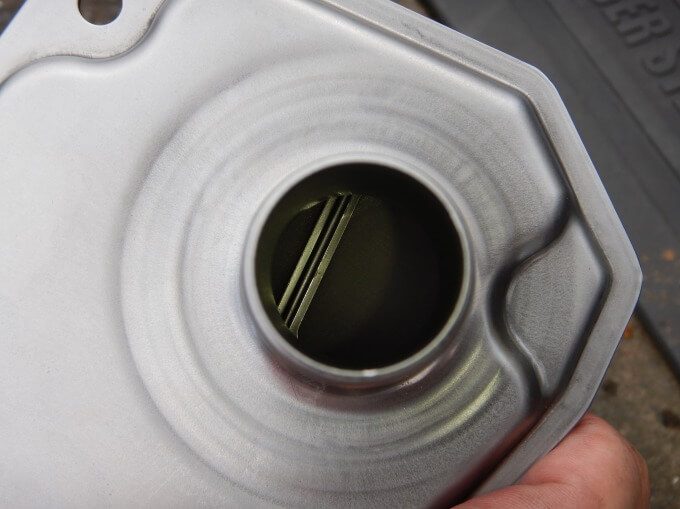

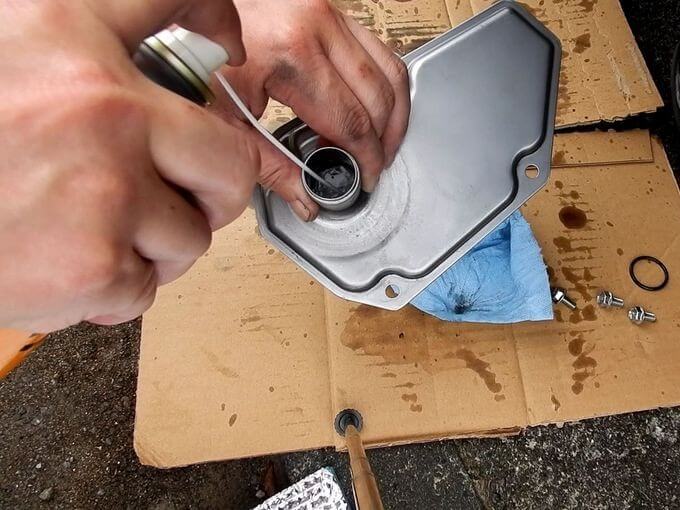

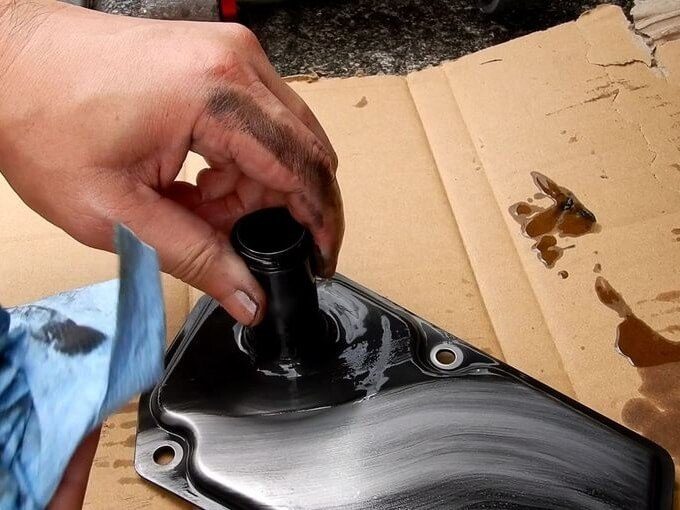

7. Промойте сетку фильтра очистителем карбюратора. Если сетка повреждена или деформирована, фильтр подлежит замене.
8. Замените уплотнительное кольцо фильтра на новое.

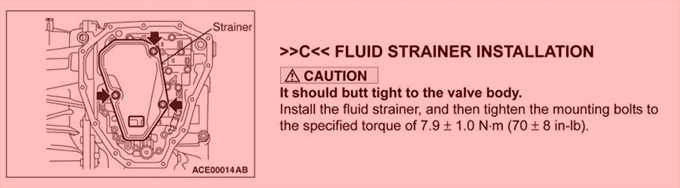

9. Установите фильтр и затяните три винта моментом 7,9 ± 1,0 Н·м.

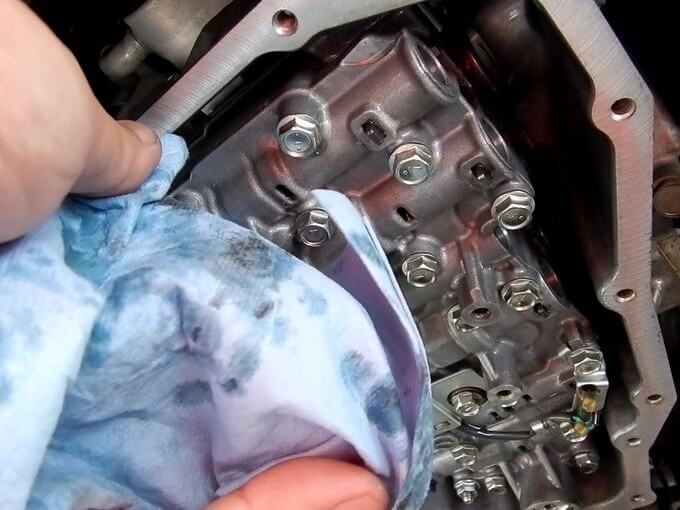

10. Протрите насухо и обезжирьте посадочное место поддона.

Часть 4. Сборка и заливка

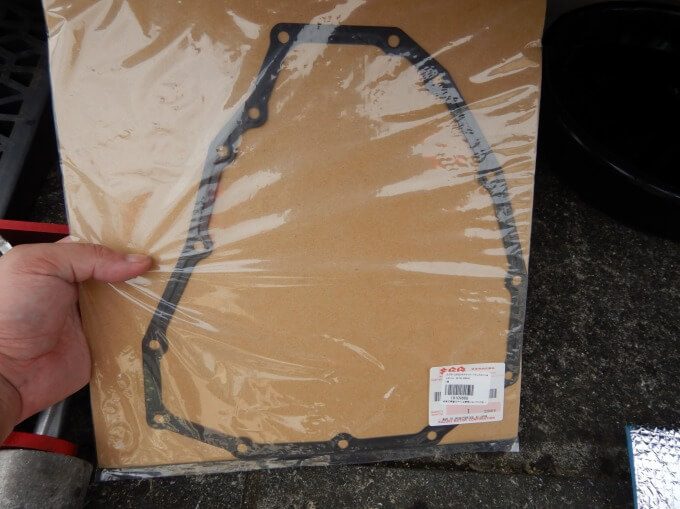

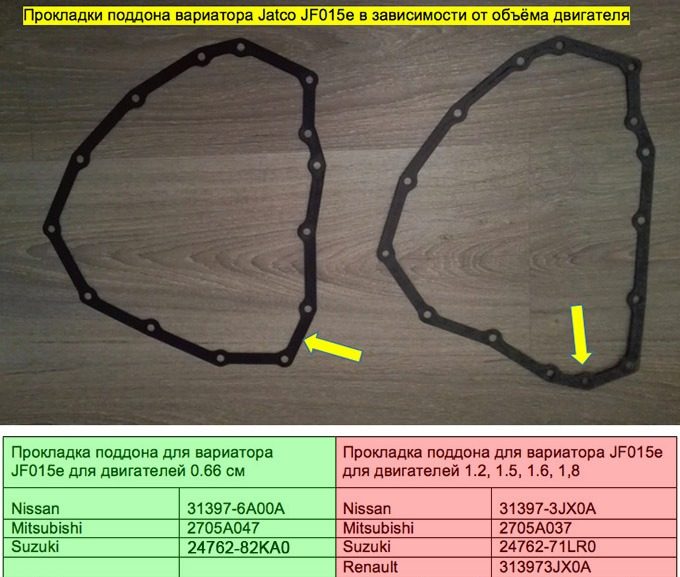

1. Убедитесь, что купленная прокладка подходит к вашему вариатору — она должна соответствовать версии для двигателя 0,66 л.

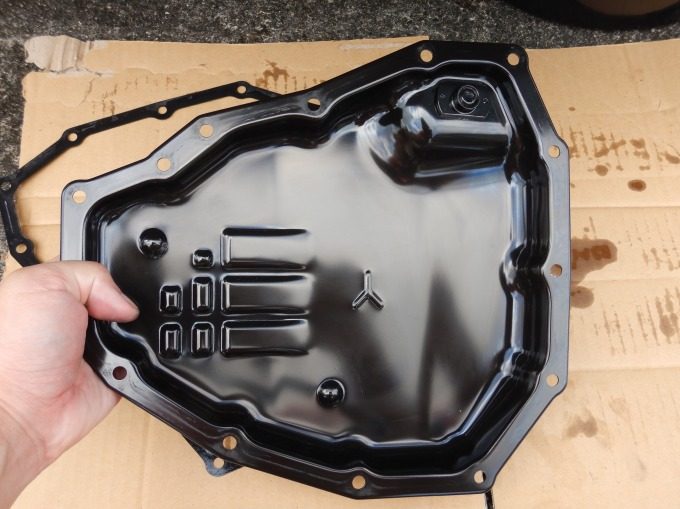

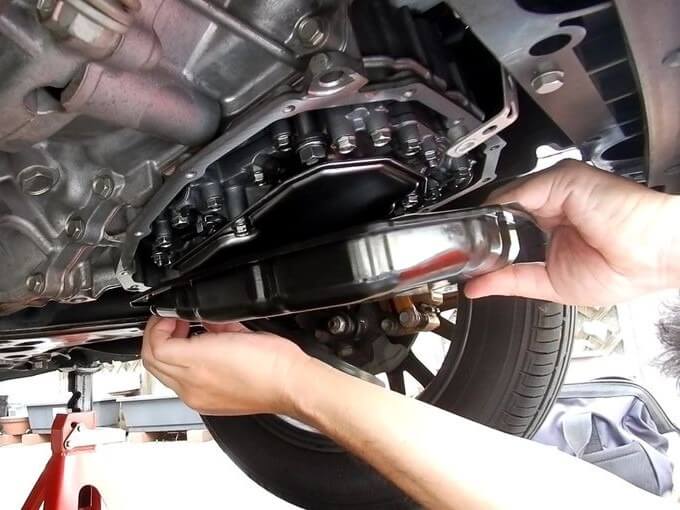

2. Установите прокладку и поддон на место.

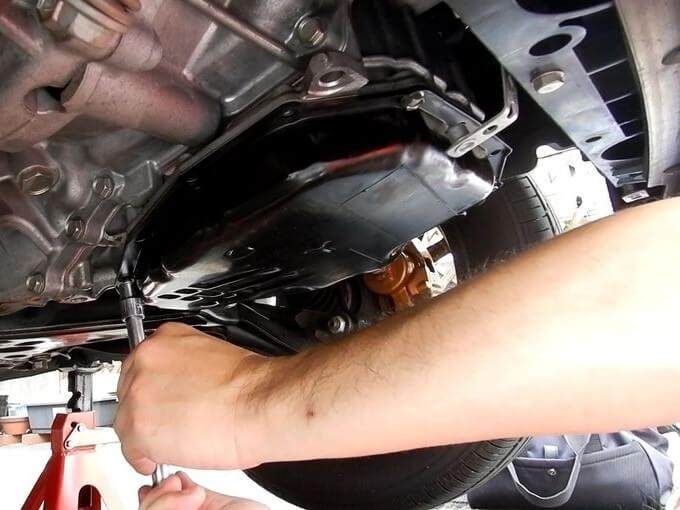

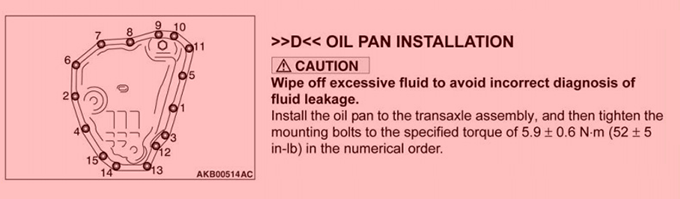

3. Затяните болты поддона по схеме «от центра к краям, крест-накрест». Момент затяжки — 5,9 ± 0,6 Н·м.

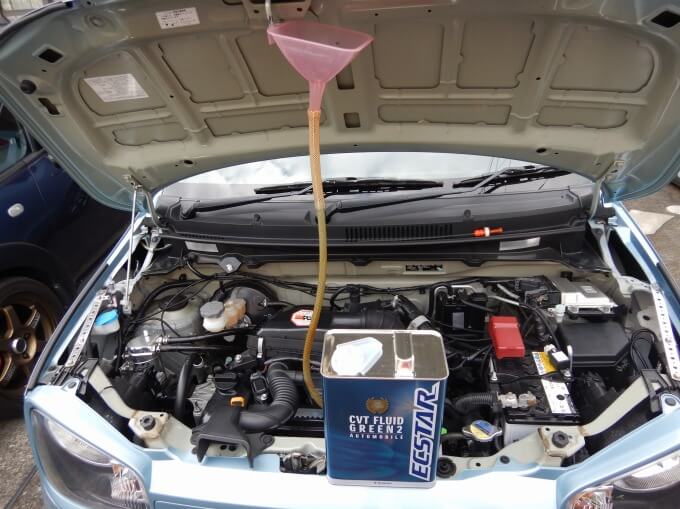

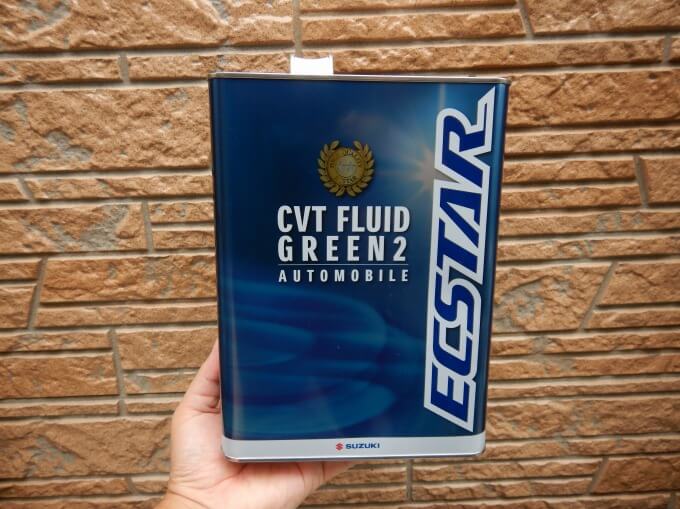

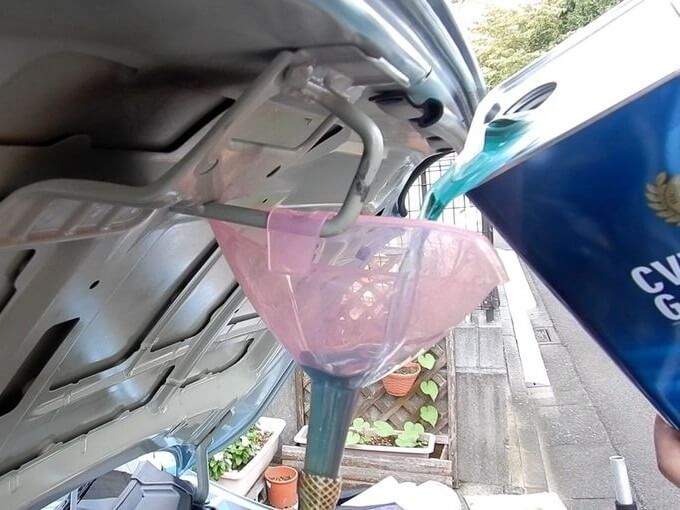

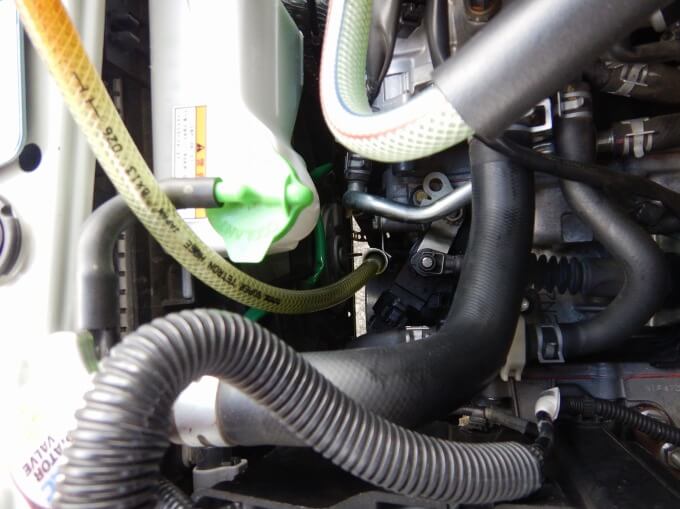

4. Залейте новую жидкость. Удобнее всего через шланг с воронкой — доступ к заливной горловине ограничен.

Всего при частичной замене входит примерно 3,6–3,8 л. Полный объём вариатора — 5,7 л, остаток жидкости остаётся в гидротрансформаторе и контурах.

Что делать после замены

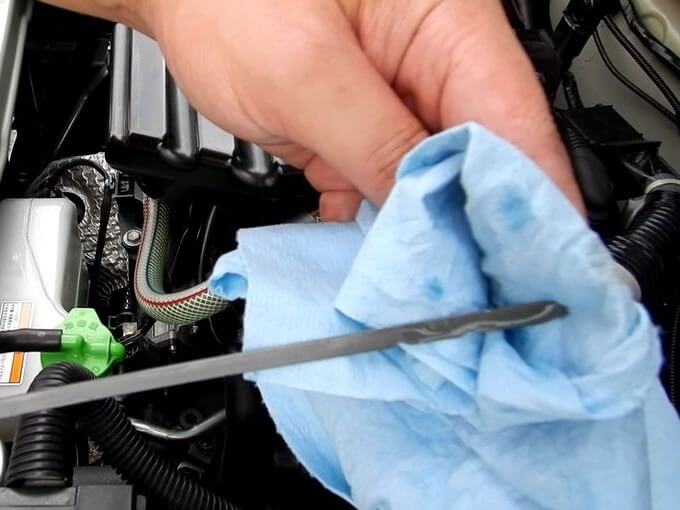

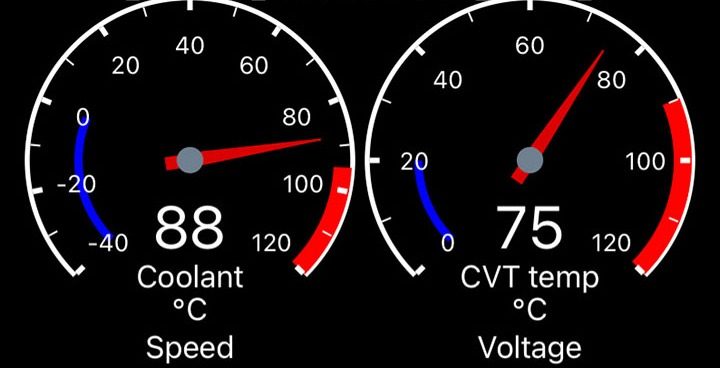

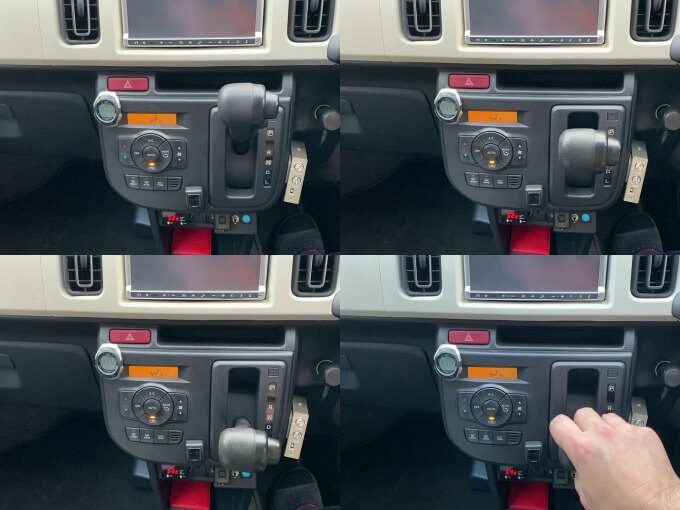

• Проверить уровень жидкости по щупу при прогретом вариаторе — подробнее в отдельной инструкции.
• Проехать 20–30 км и осмотреть поддон и корпус фильтра на подтёки.
• Оценить поведение машины: большинство жалоб на рывки и задержки после обслуживания уходят.

Моменты затяжки: короткая шпаргалка

Фотографии в этой инструкции взяты с сайта suzukialto.ru и публикуются с указанием источника.
