Система управления двигателем R06A: диагностика и самодиагностика

Раздел 1A заводского руководства: состав системы управления двигателем R06A, порядок диагностики, самодиагностика, визуальный осмотр и проверка по симптомам.

Система управления двигателем R06A построена вокруг блока ECM: он считывает сигналы датчиков, управляет впрыском, зажиганием, электронным дросселем, фазами газораспределения и вспомогательными системами и непрерывно контролирует собственные входные и выходные цепи. Раздел 1A руководства содержит состав системы, порядок диагностики, самодиагностику с чтением и стиранием кодов, визуальный осмотр, проверку по симптомам и таблицу отказоустойчивых режимов.

Меры предосторожности при диагностике

  • Соблюдайте установленный порядок работ: при его нарушении сохранённые коды неисправностей будут стёрты.

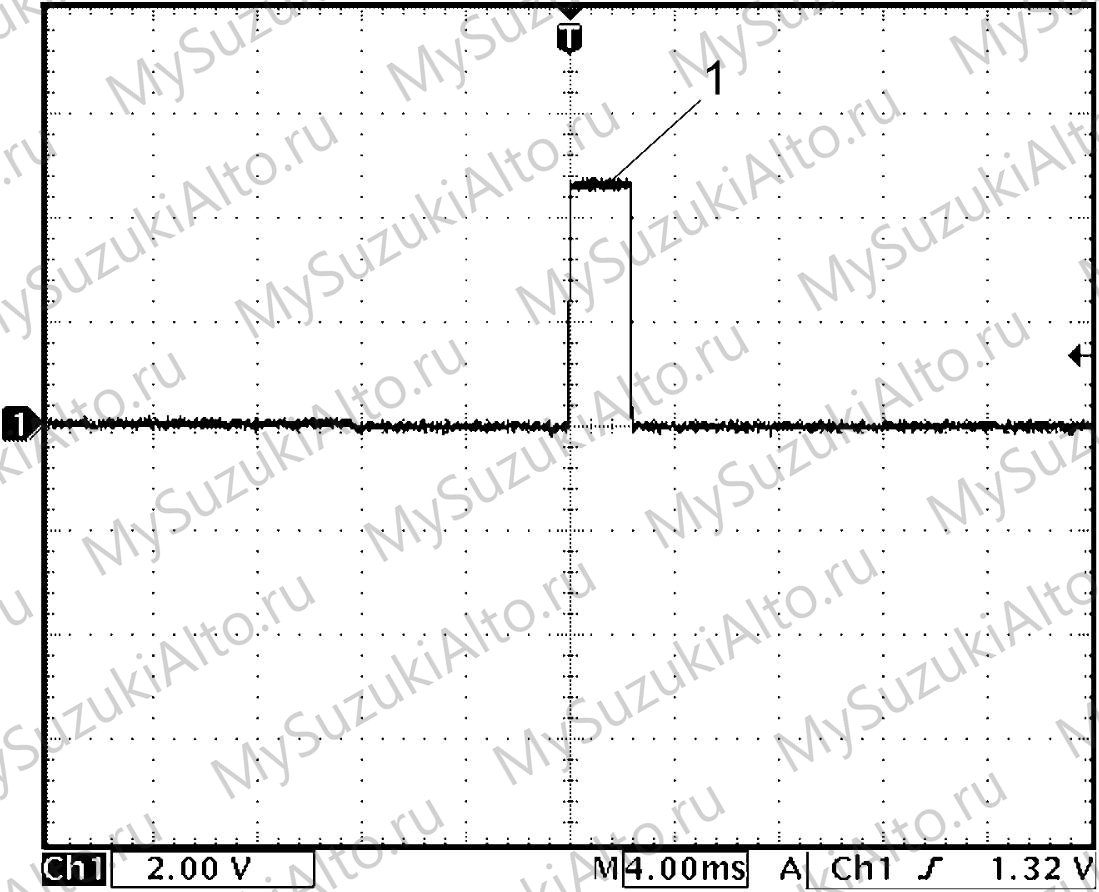

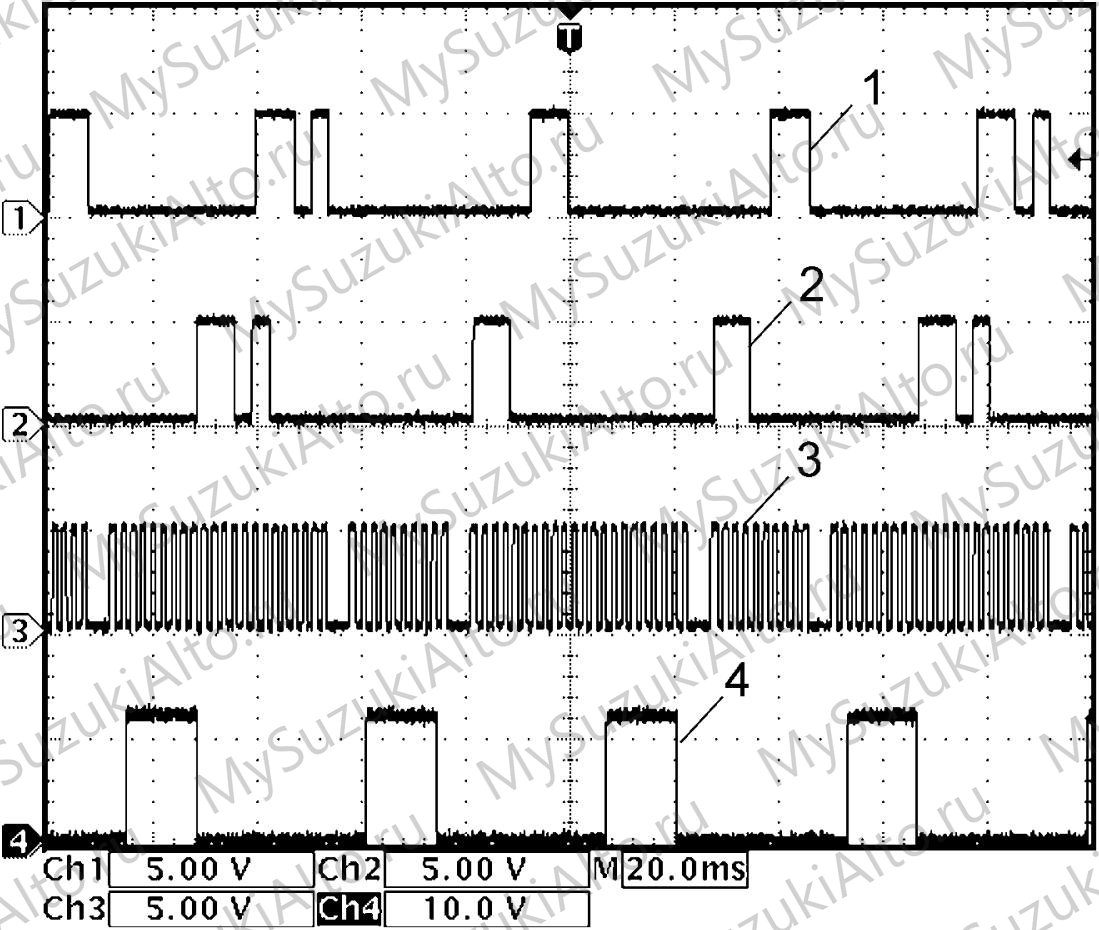

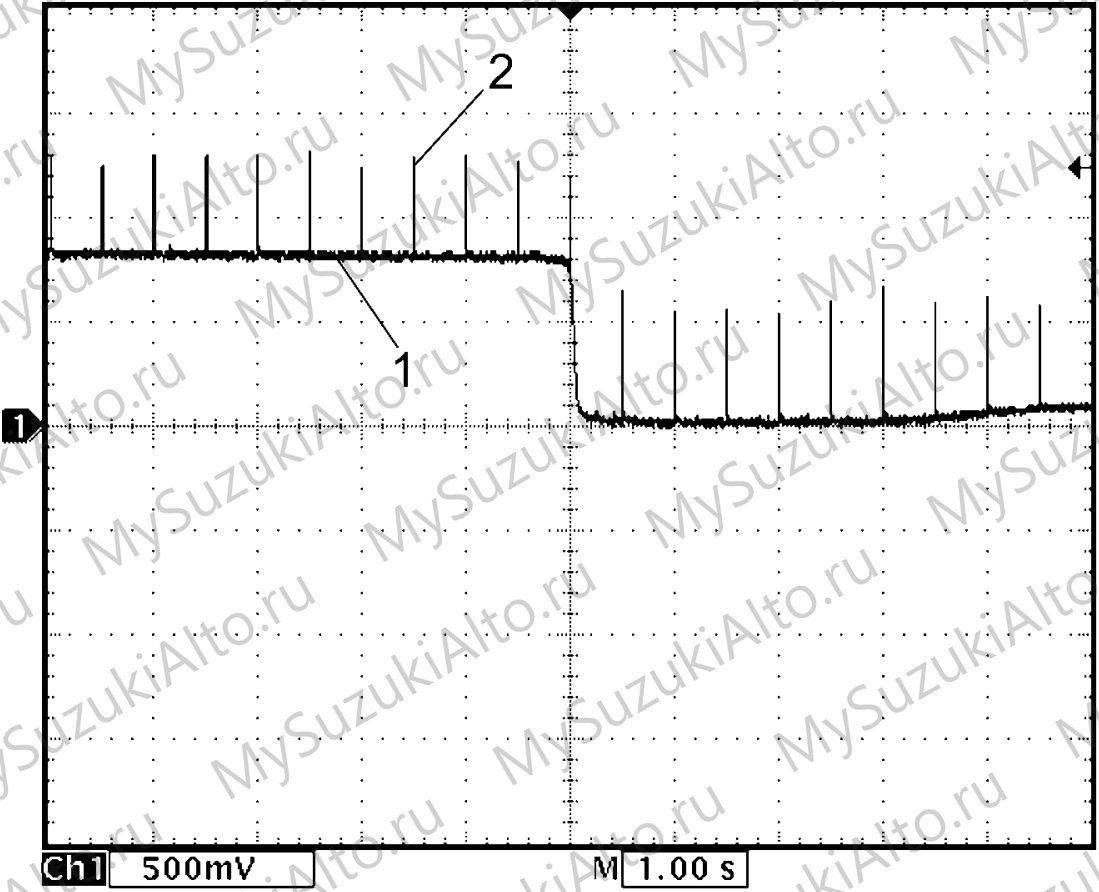

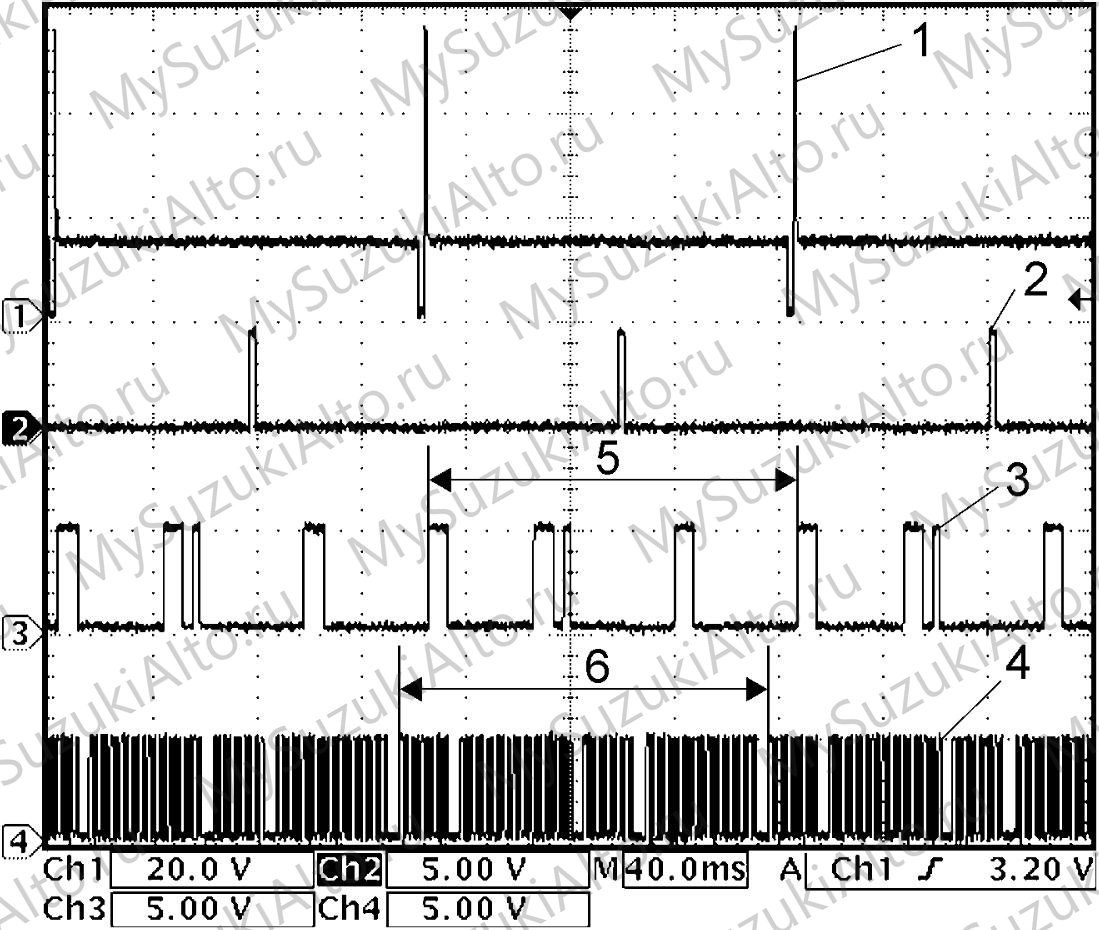

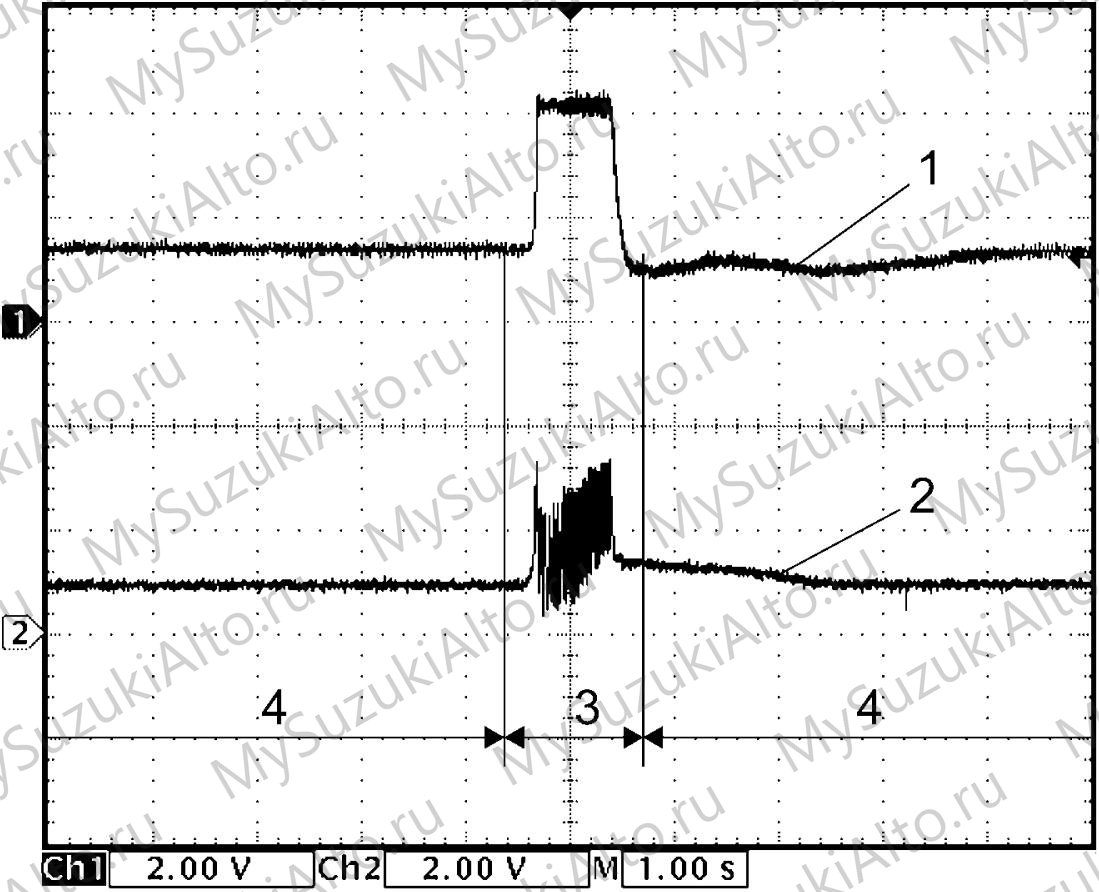

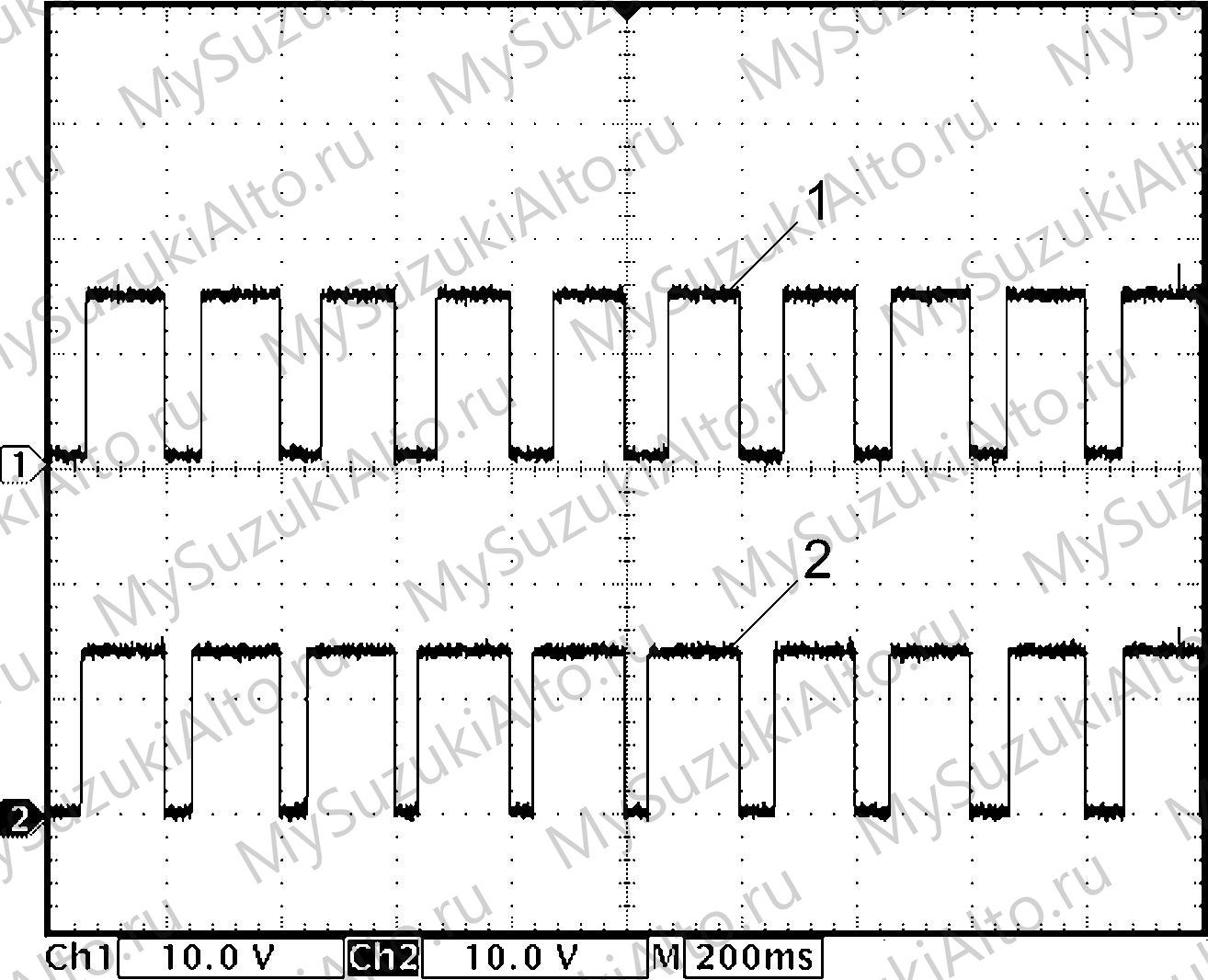

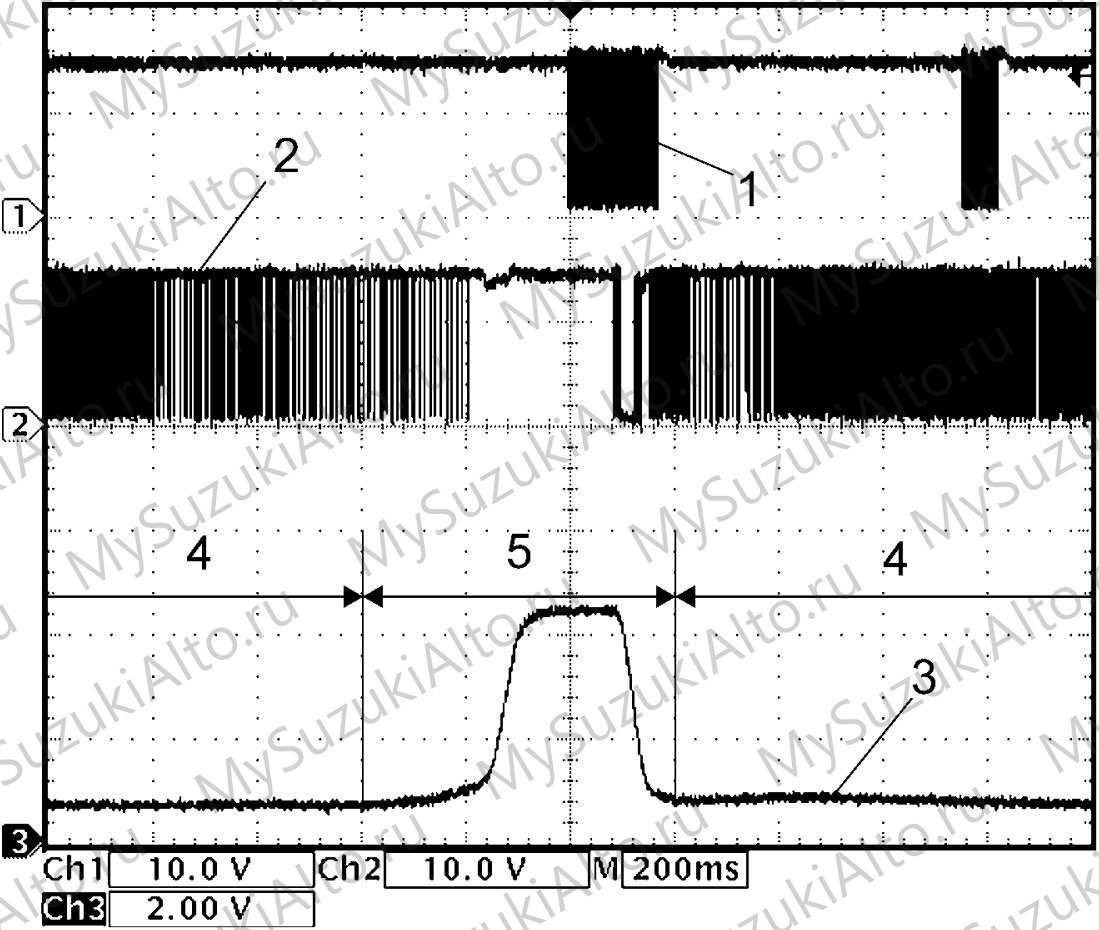

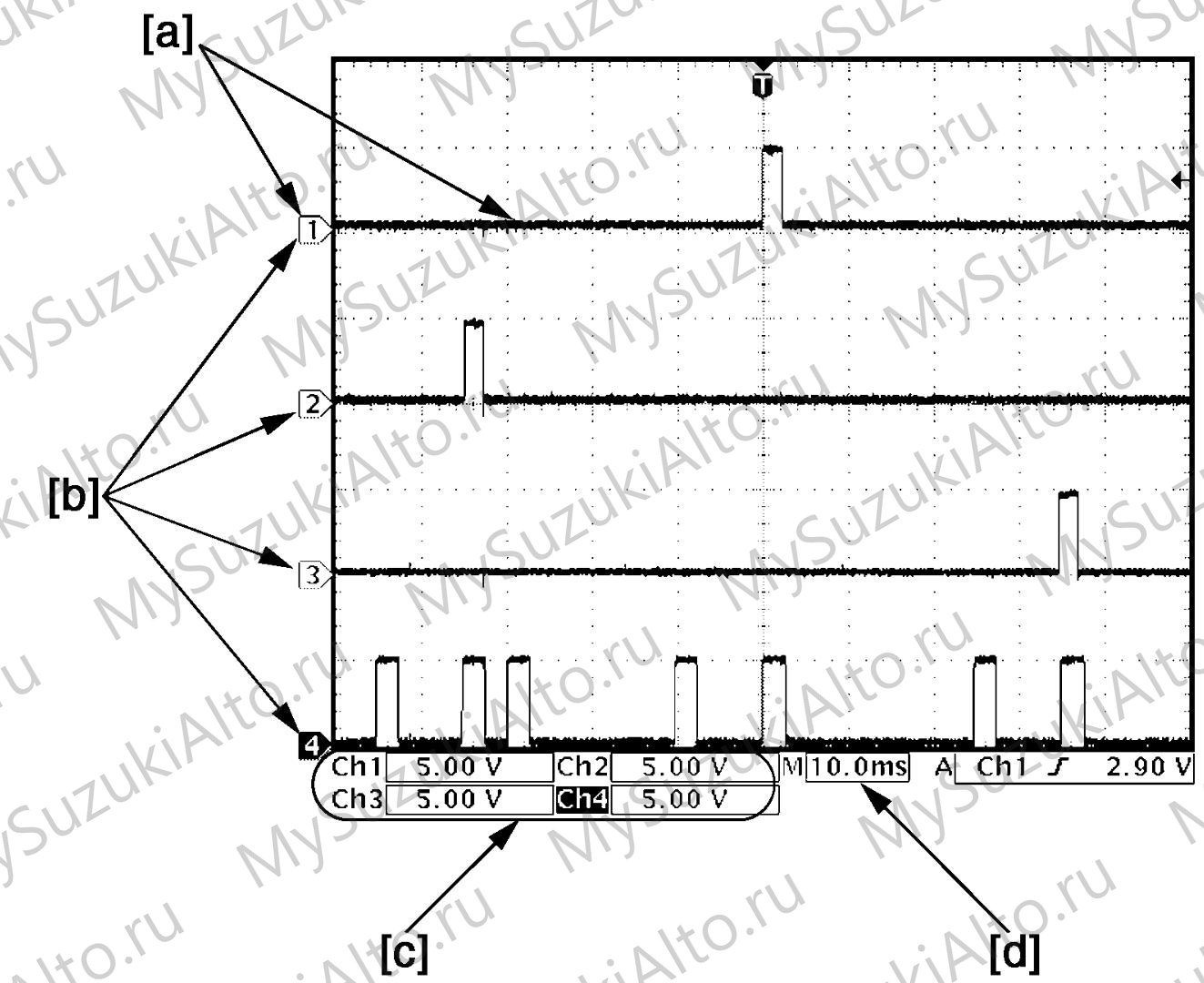

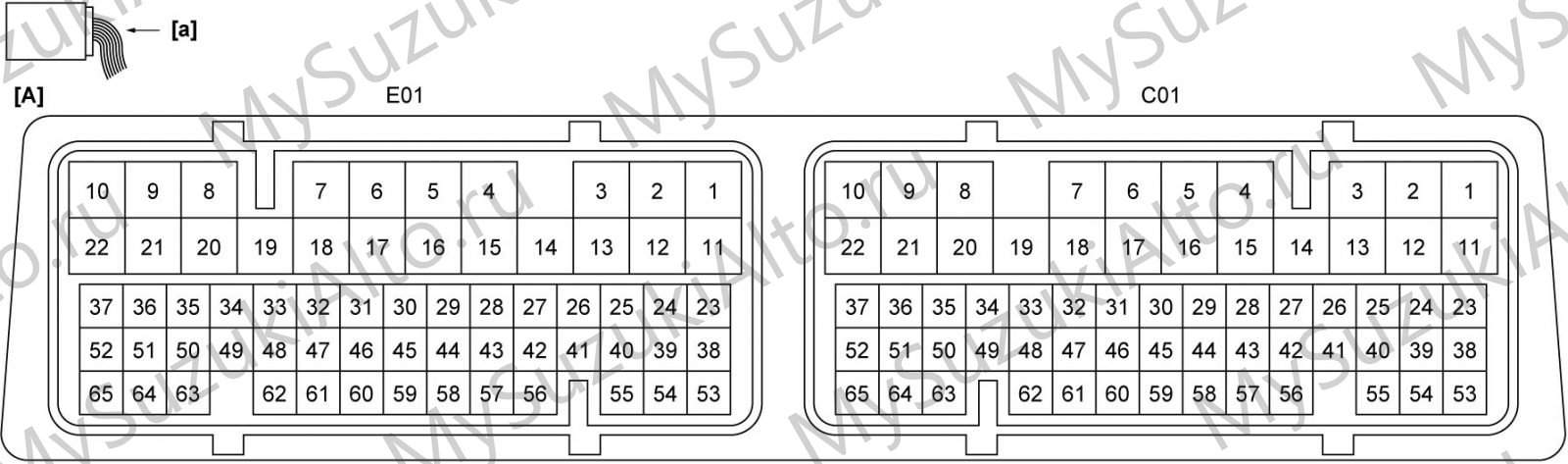

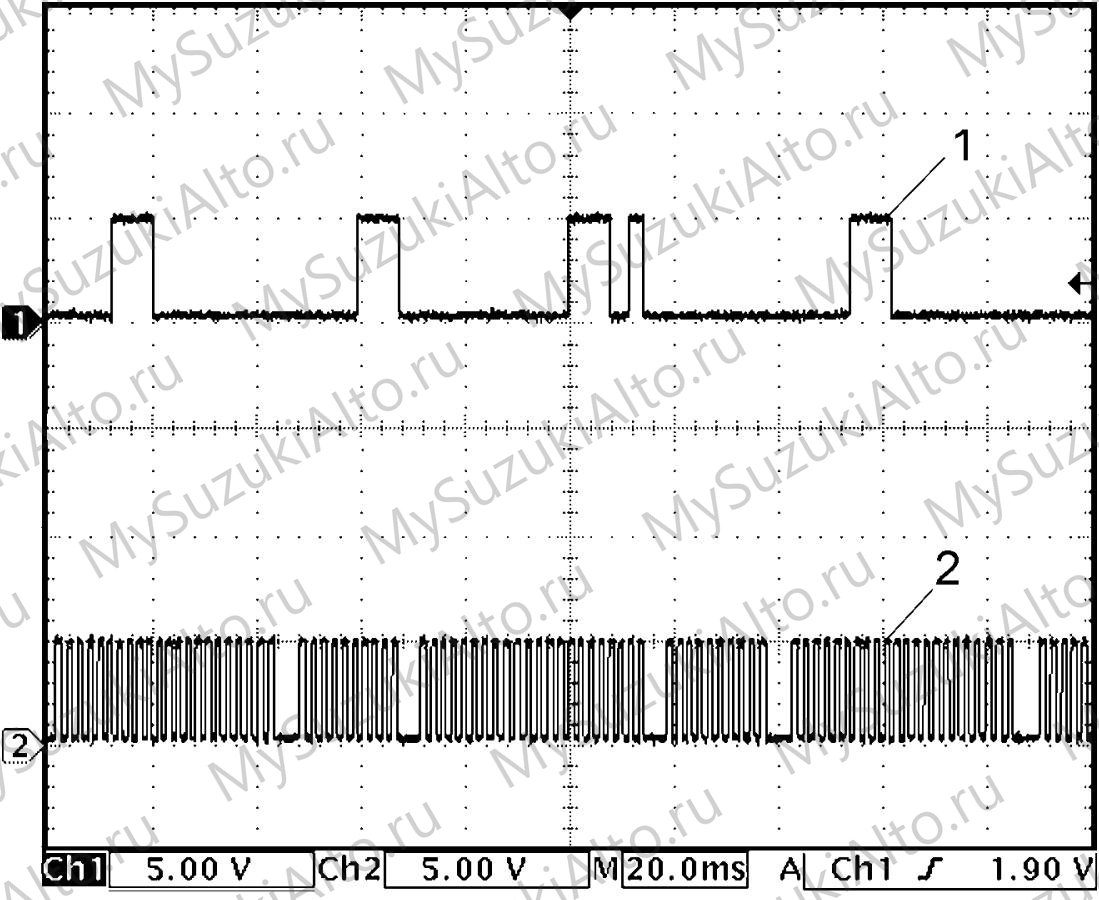

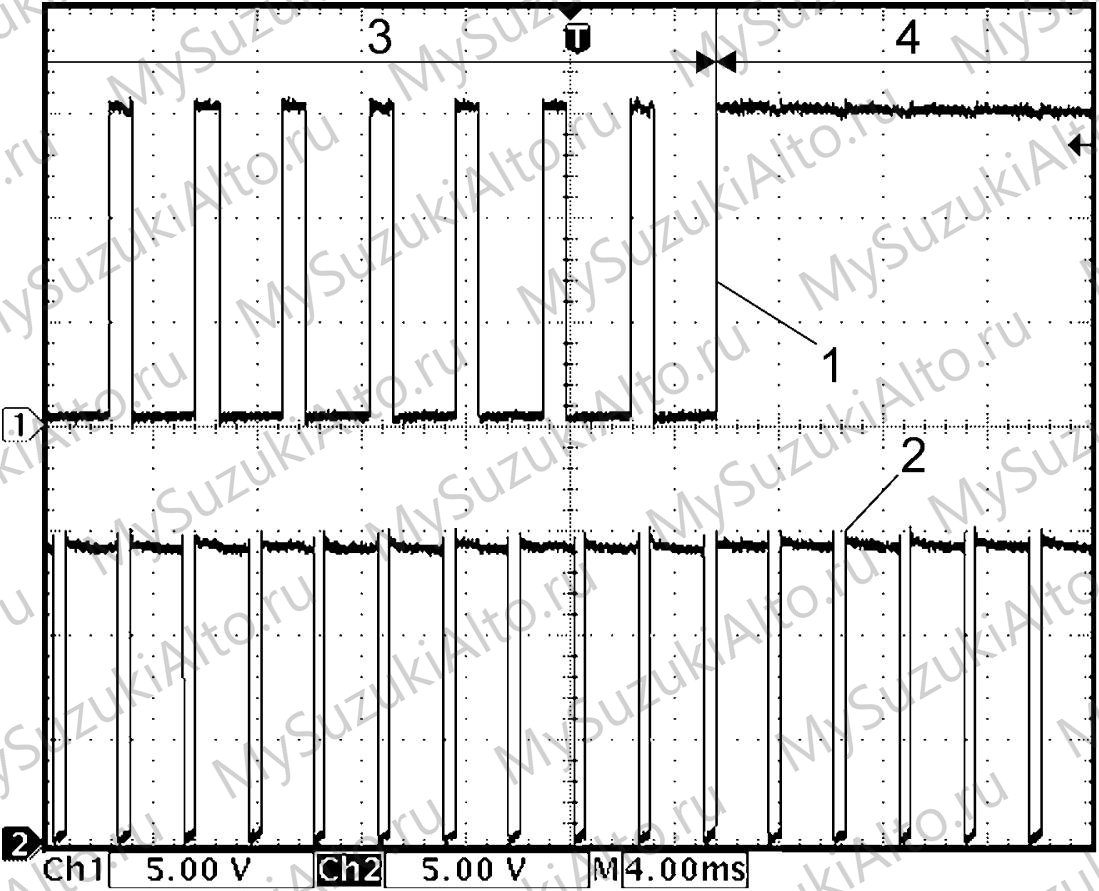

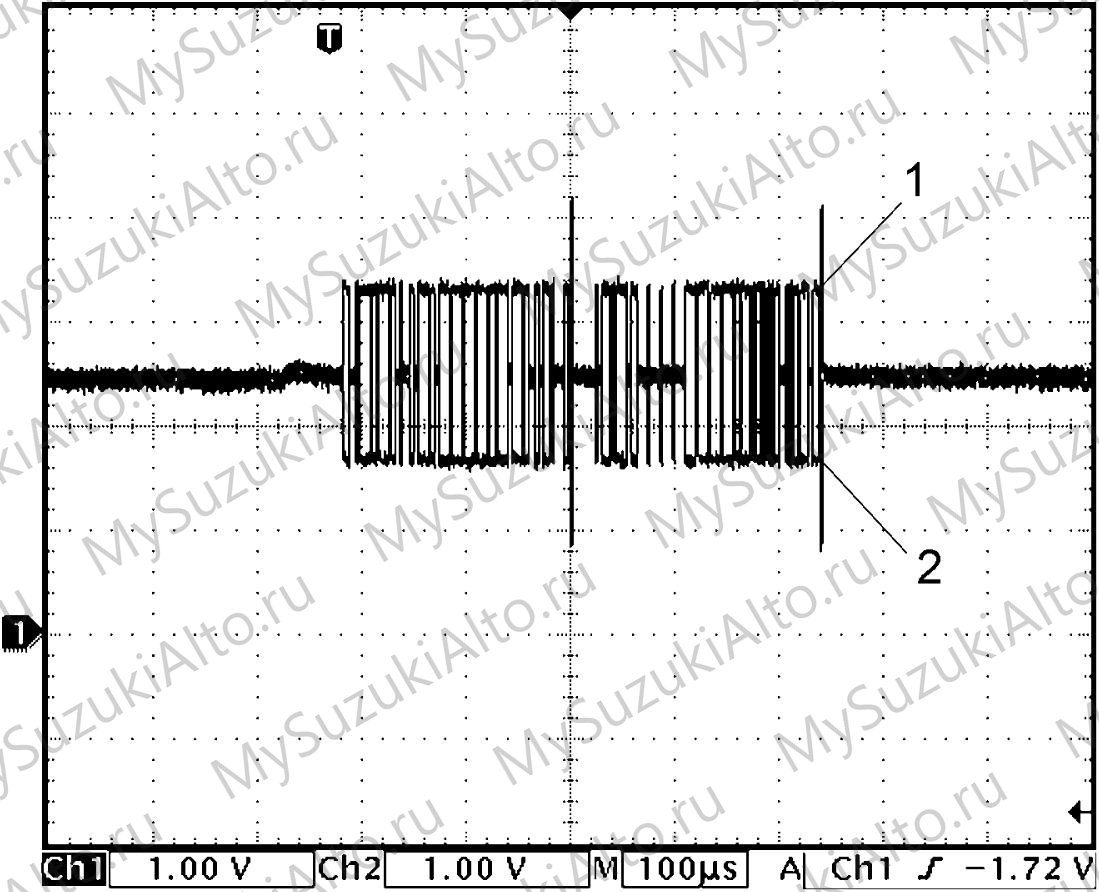

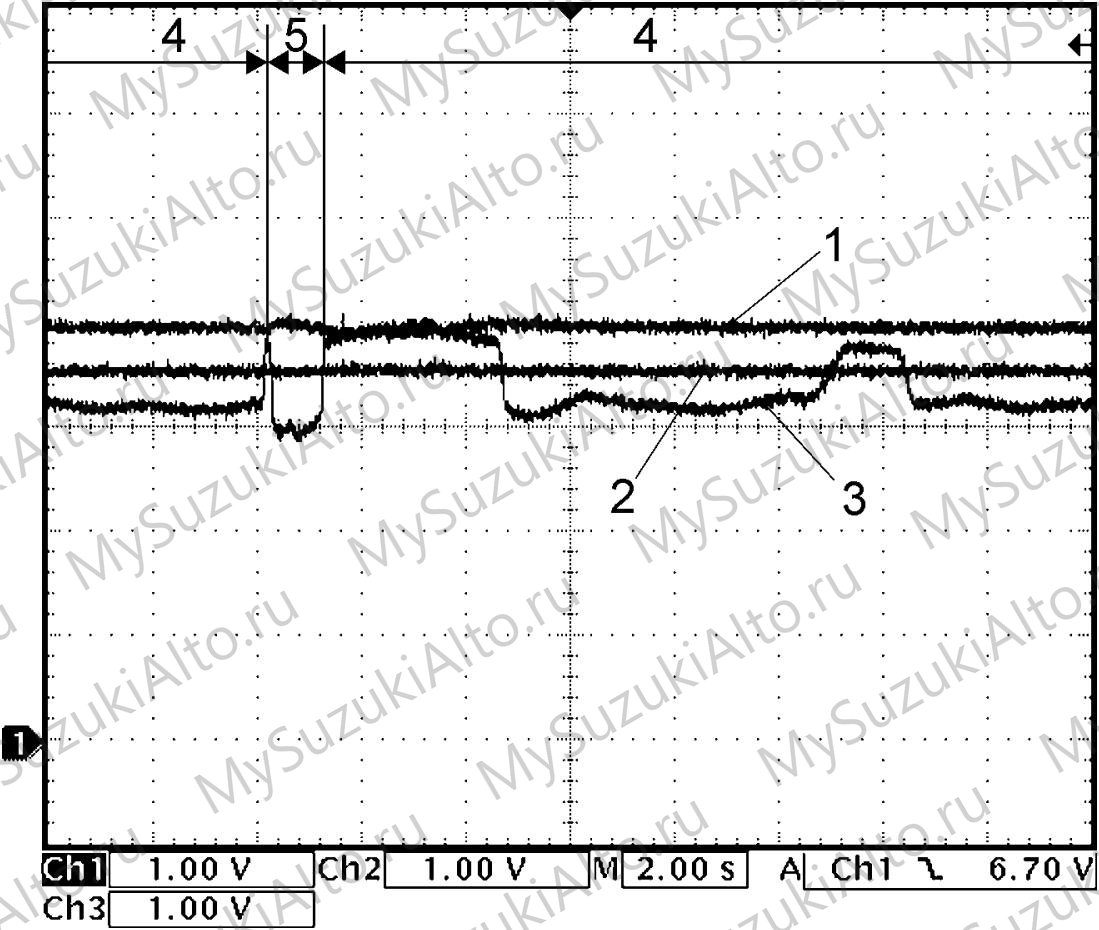

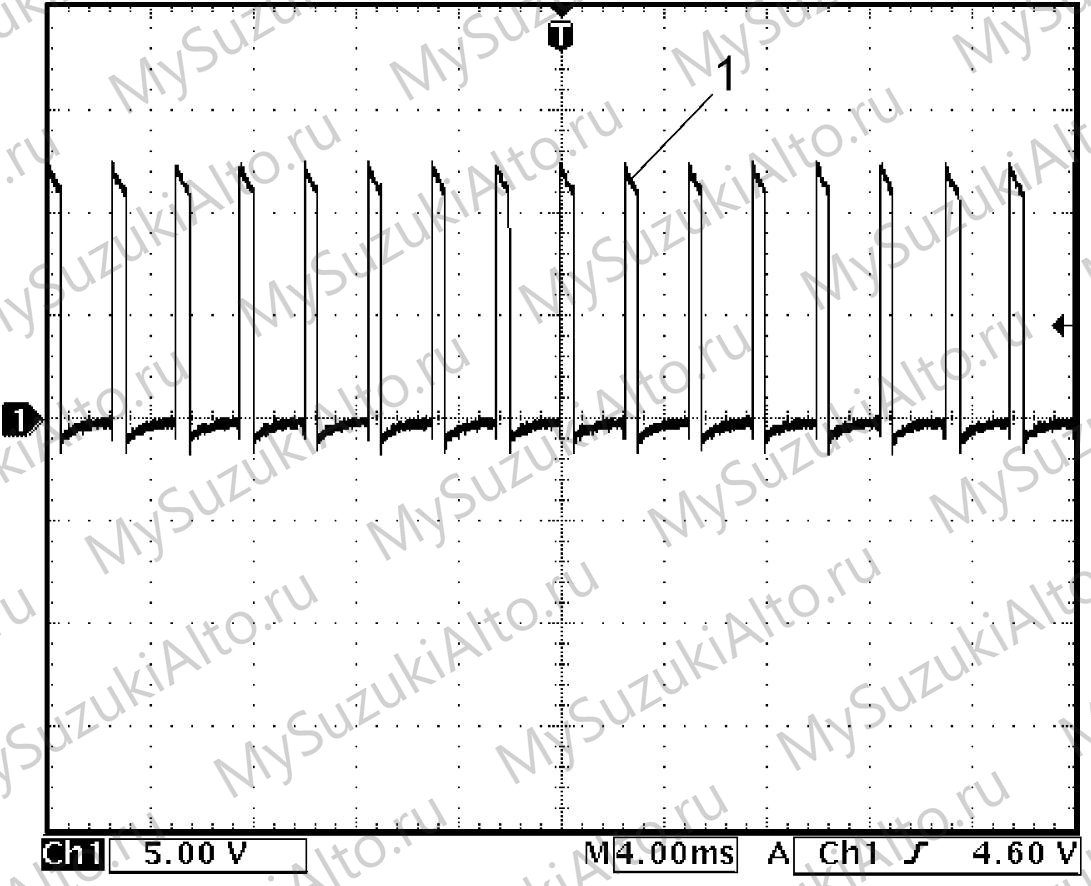

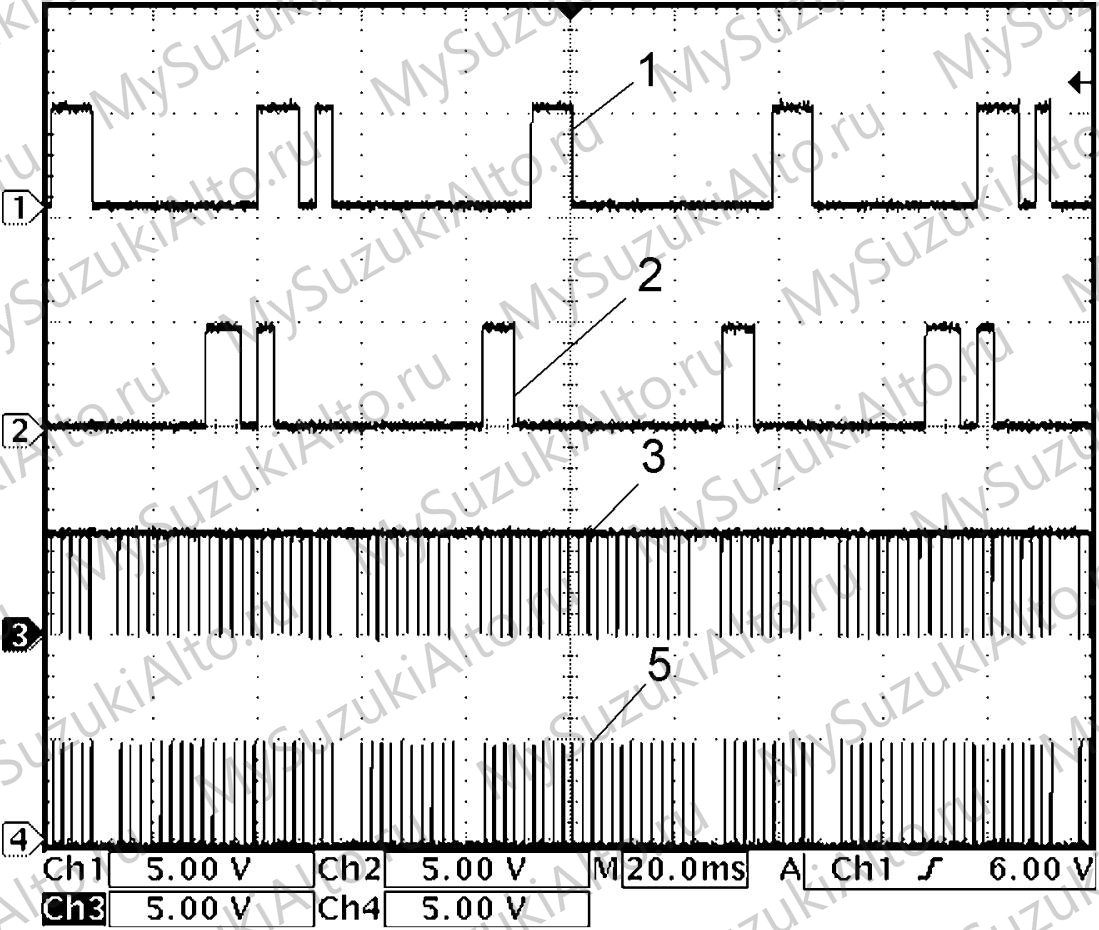

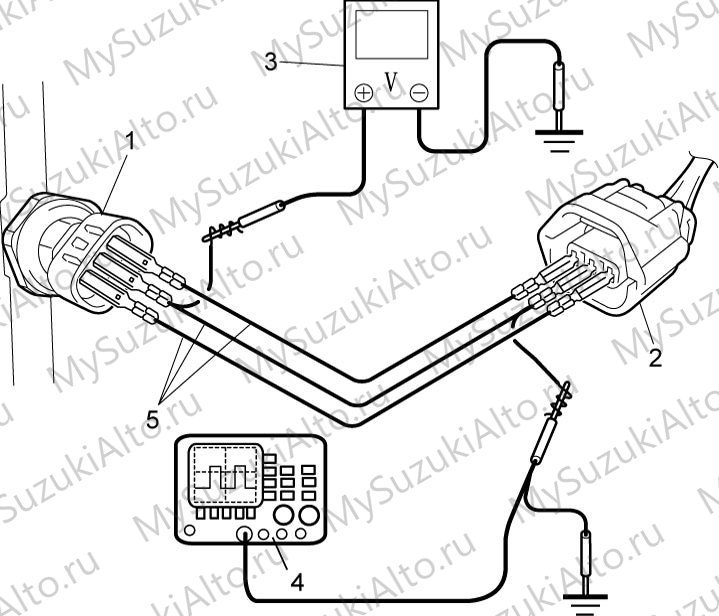

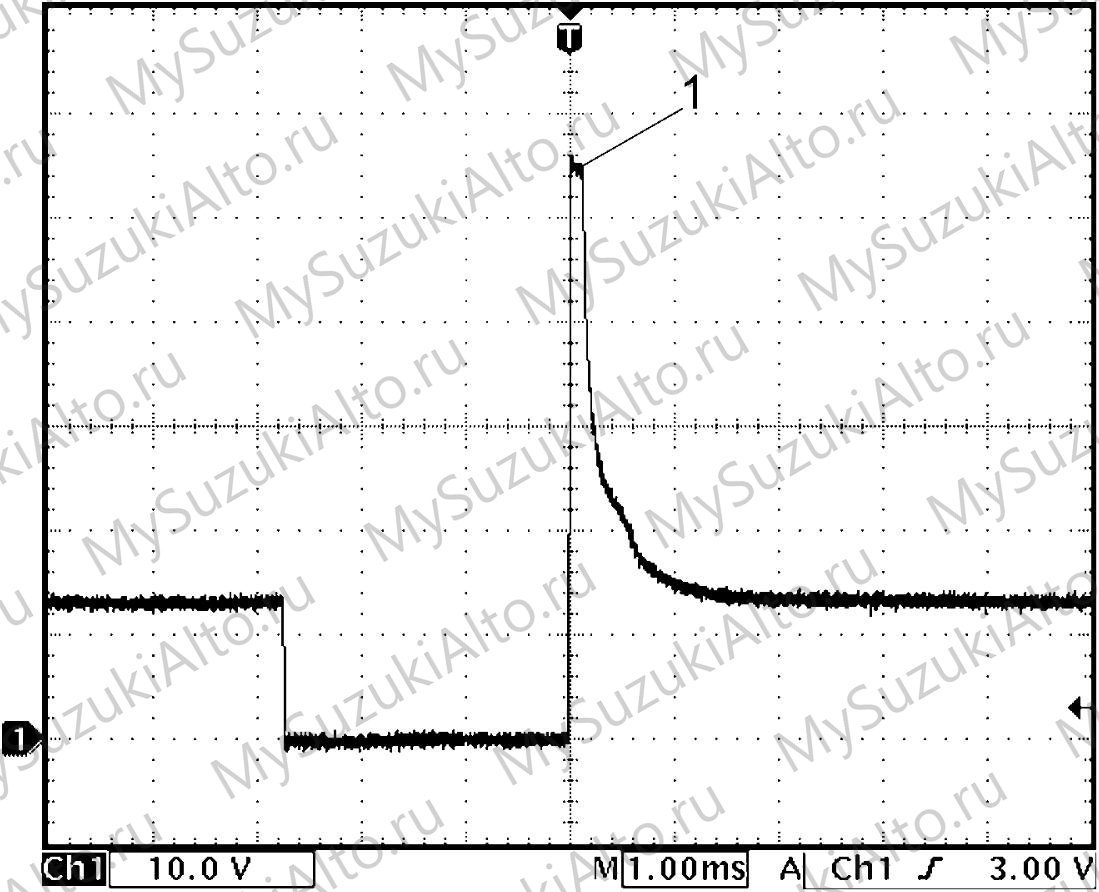

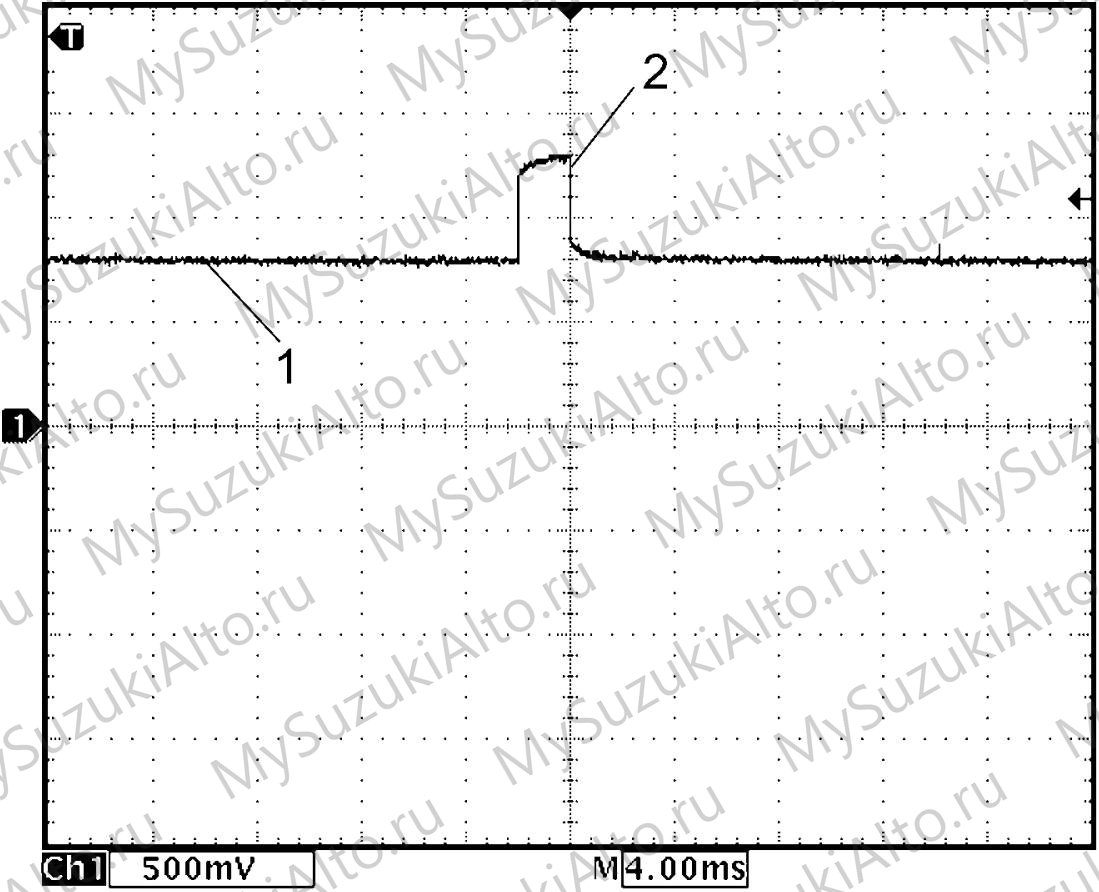

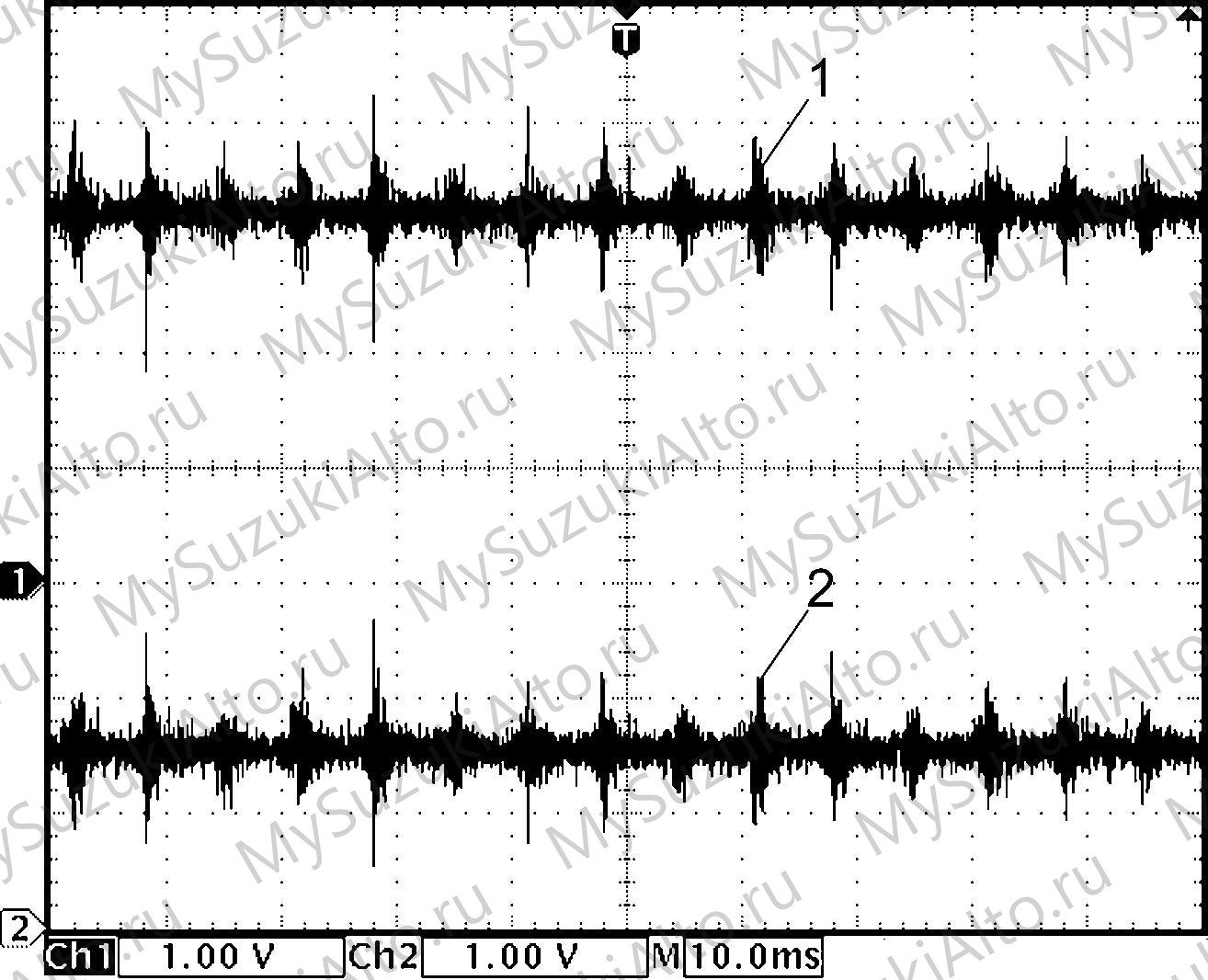

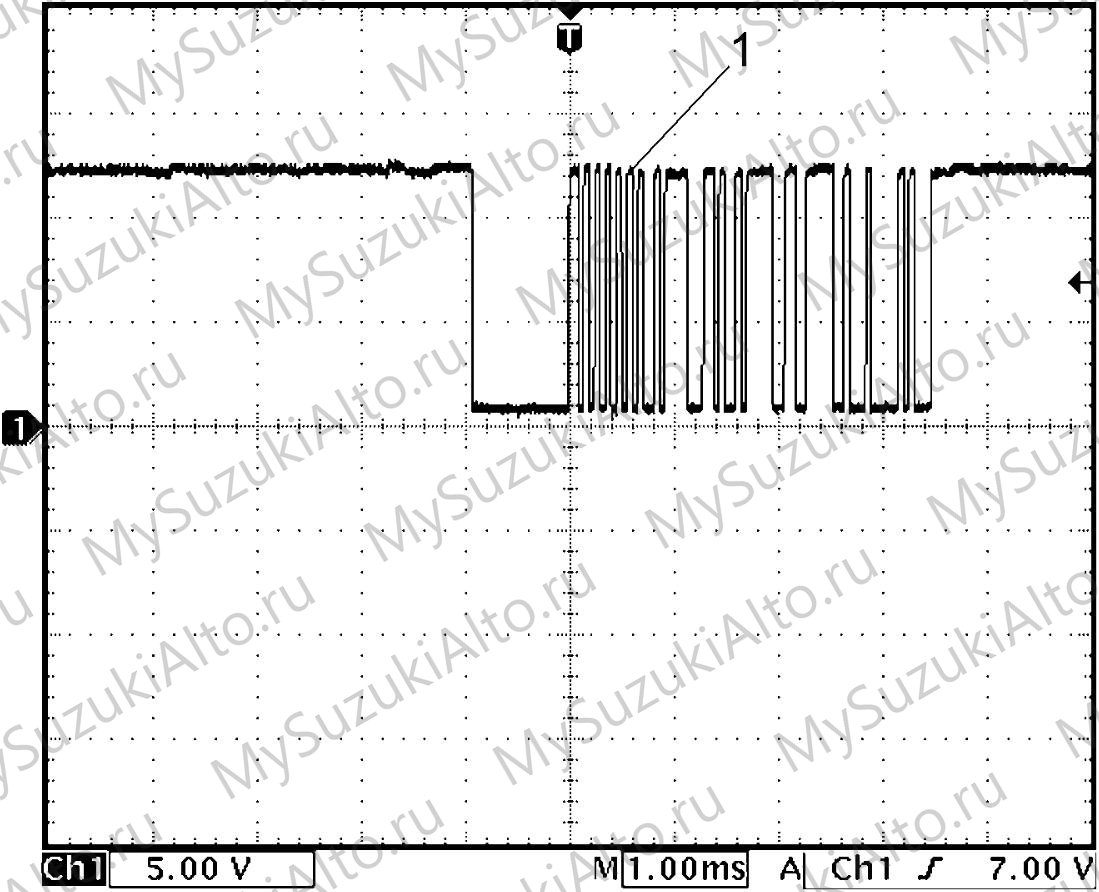

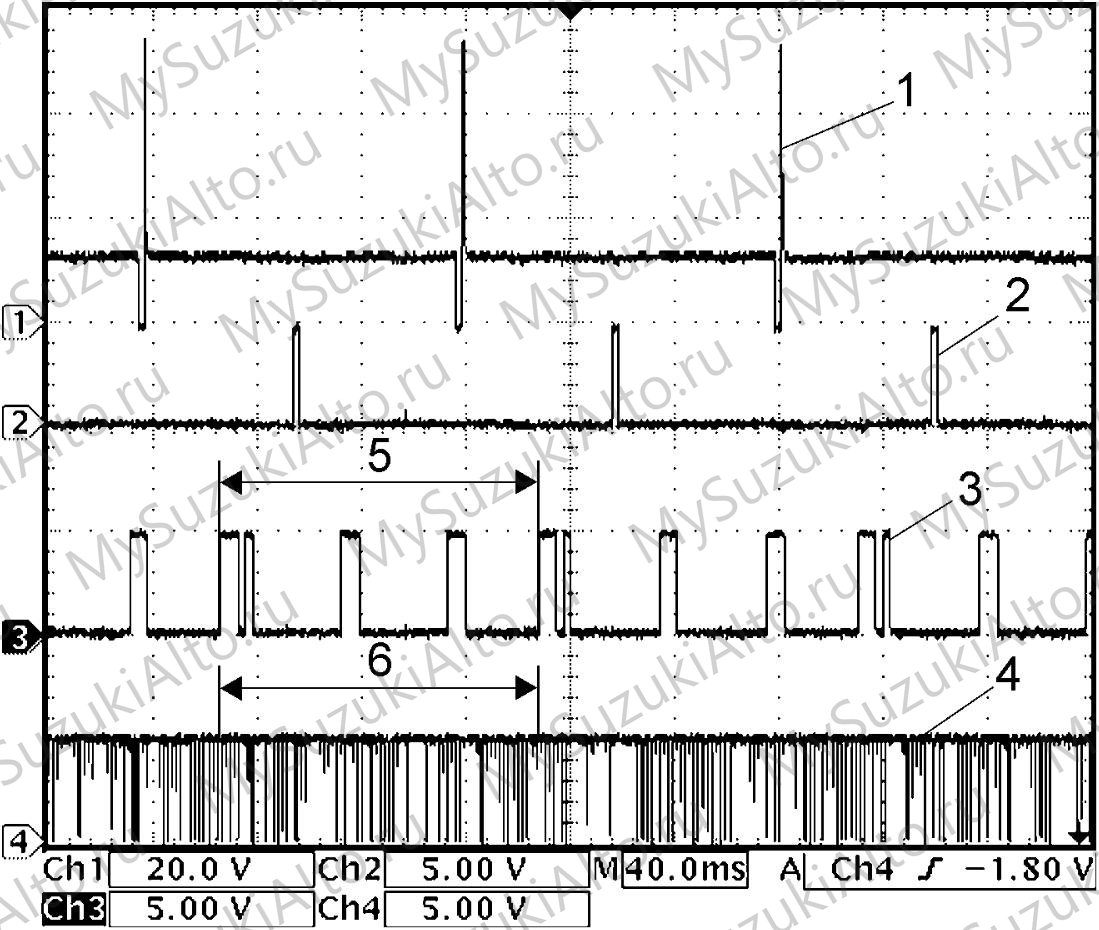

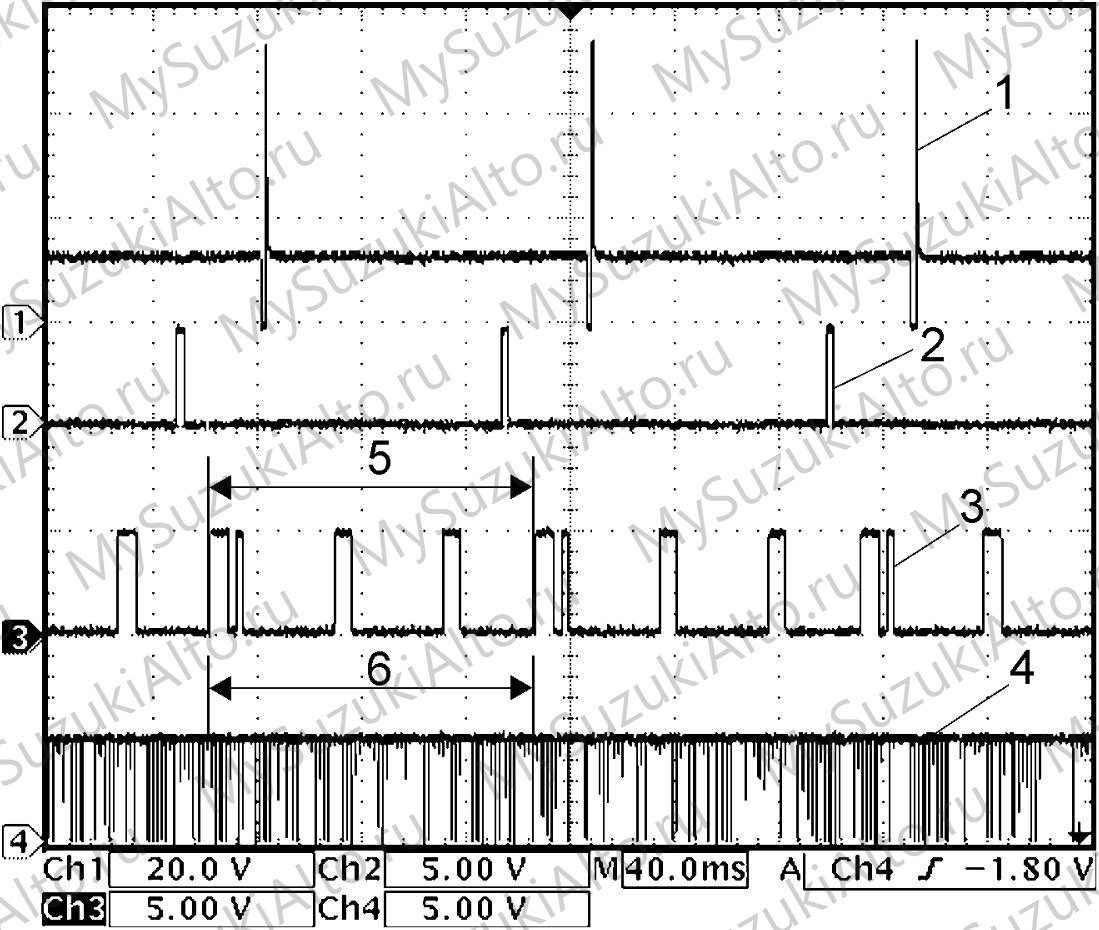

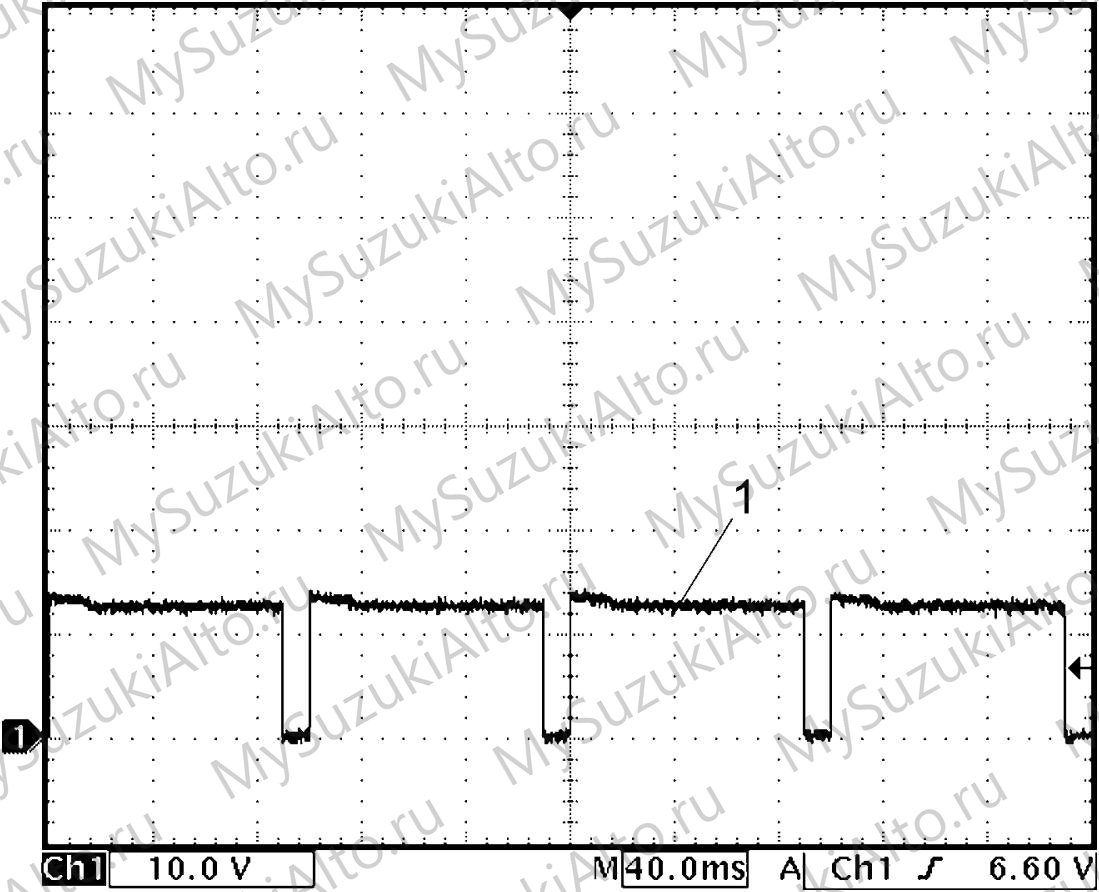

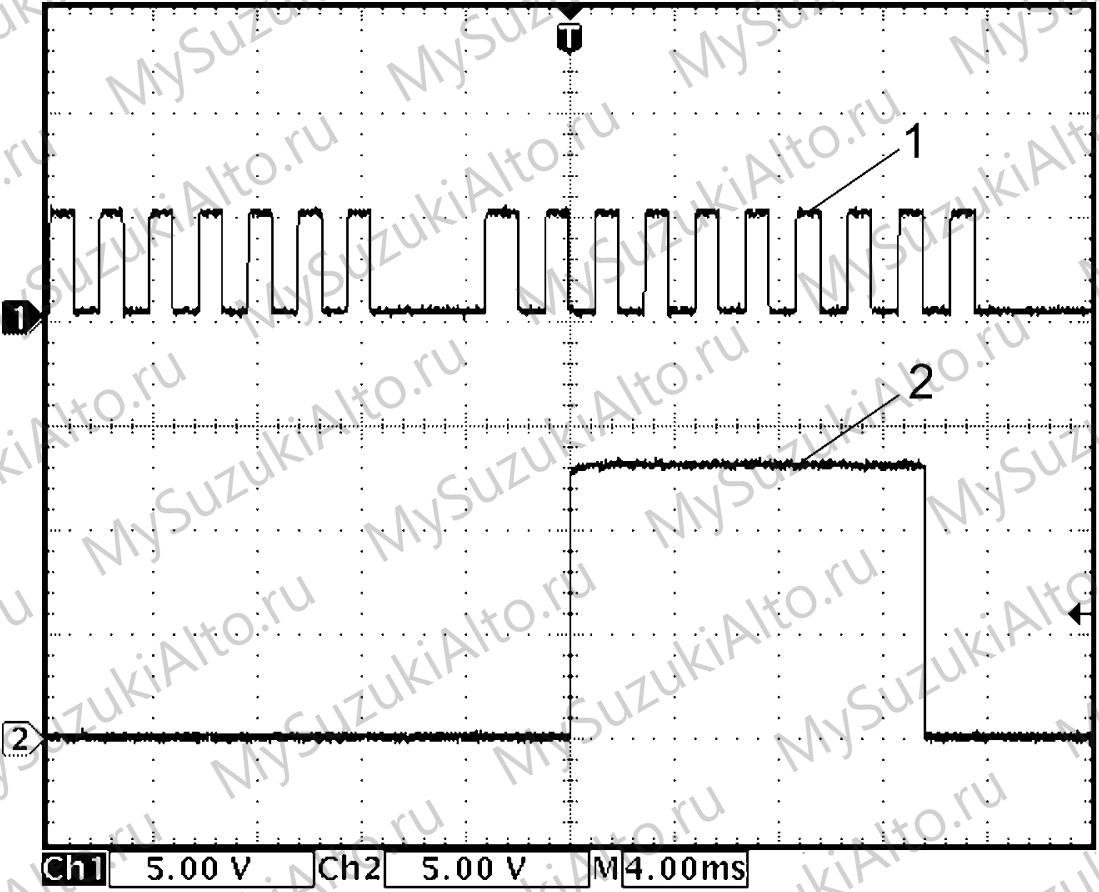

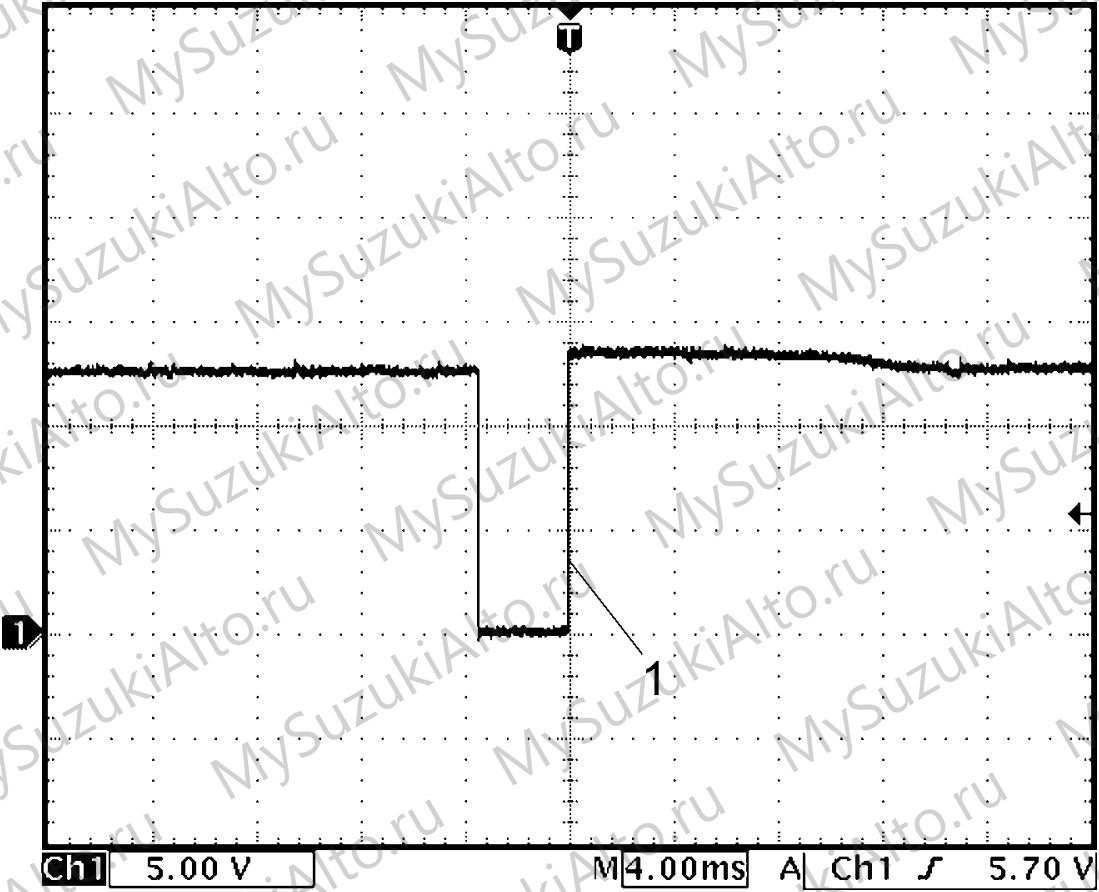

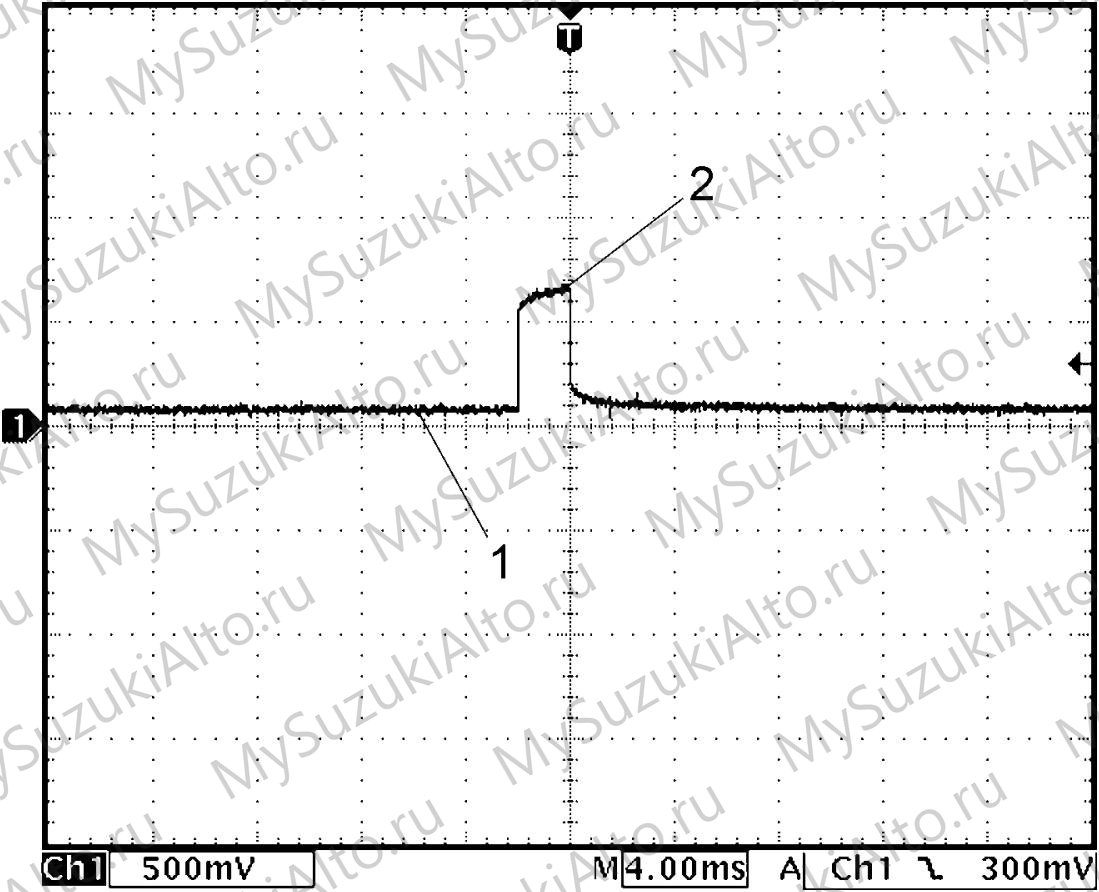

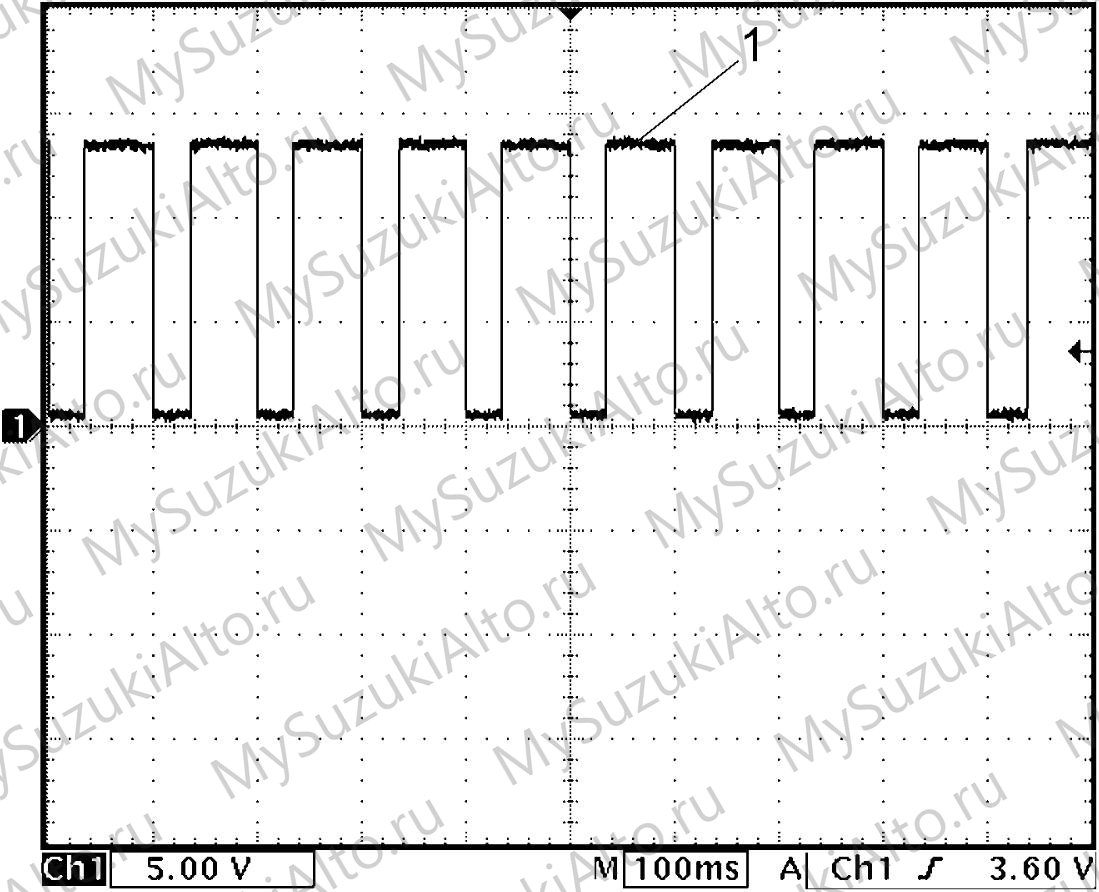

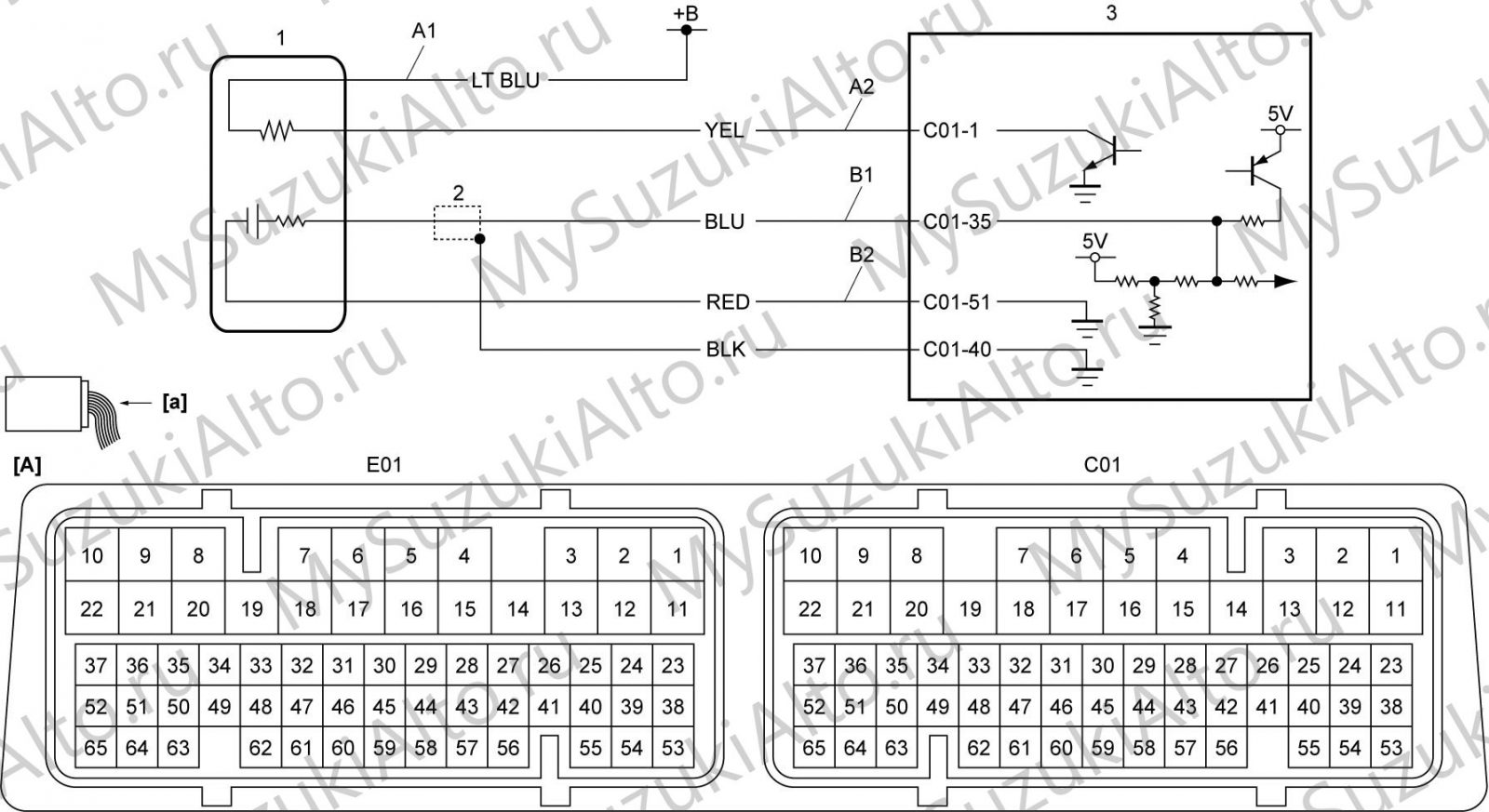

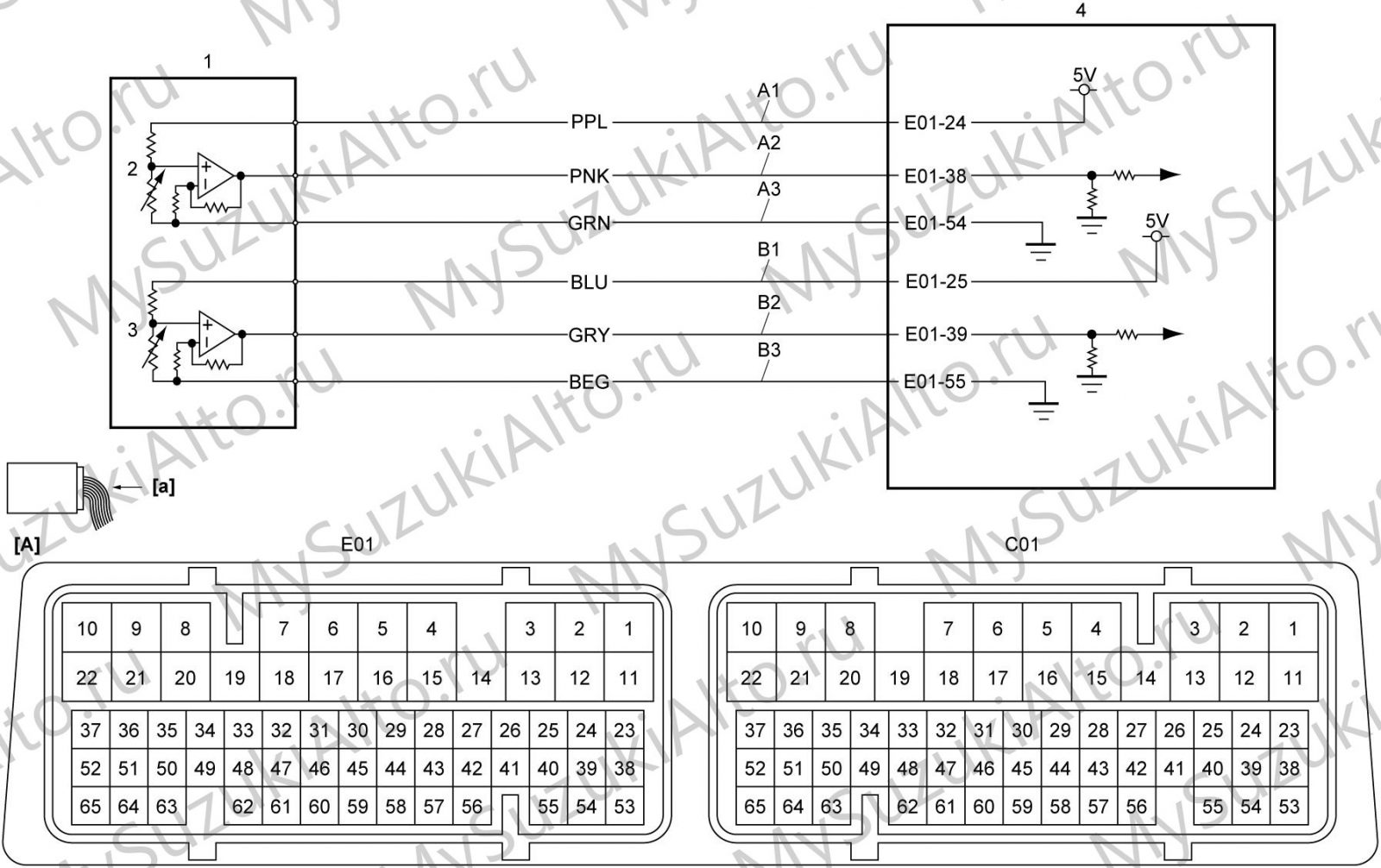

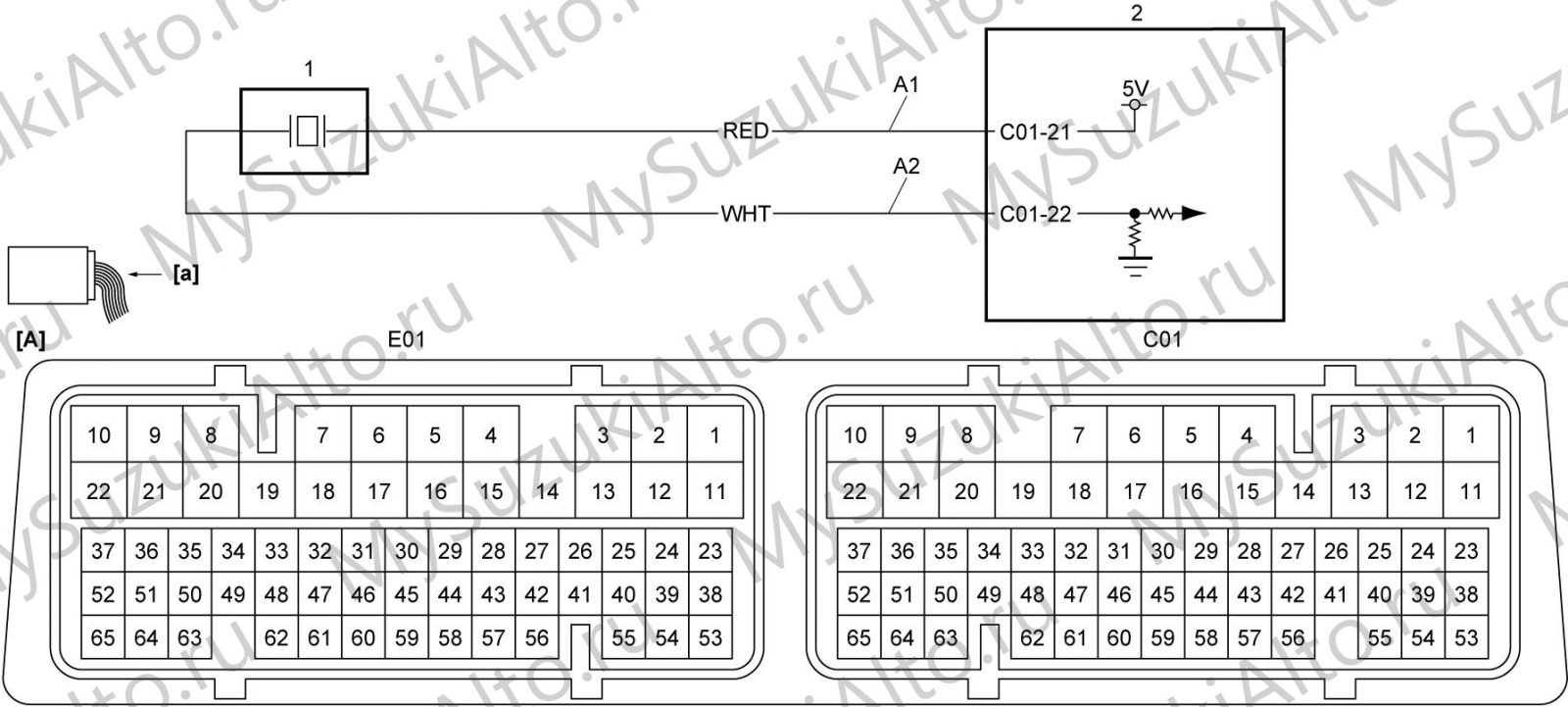

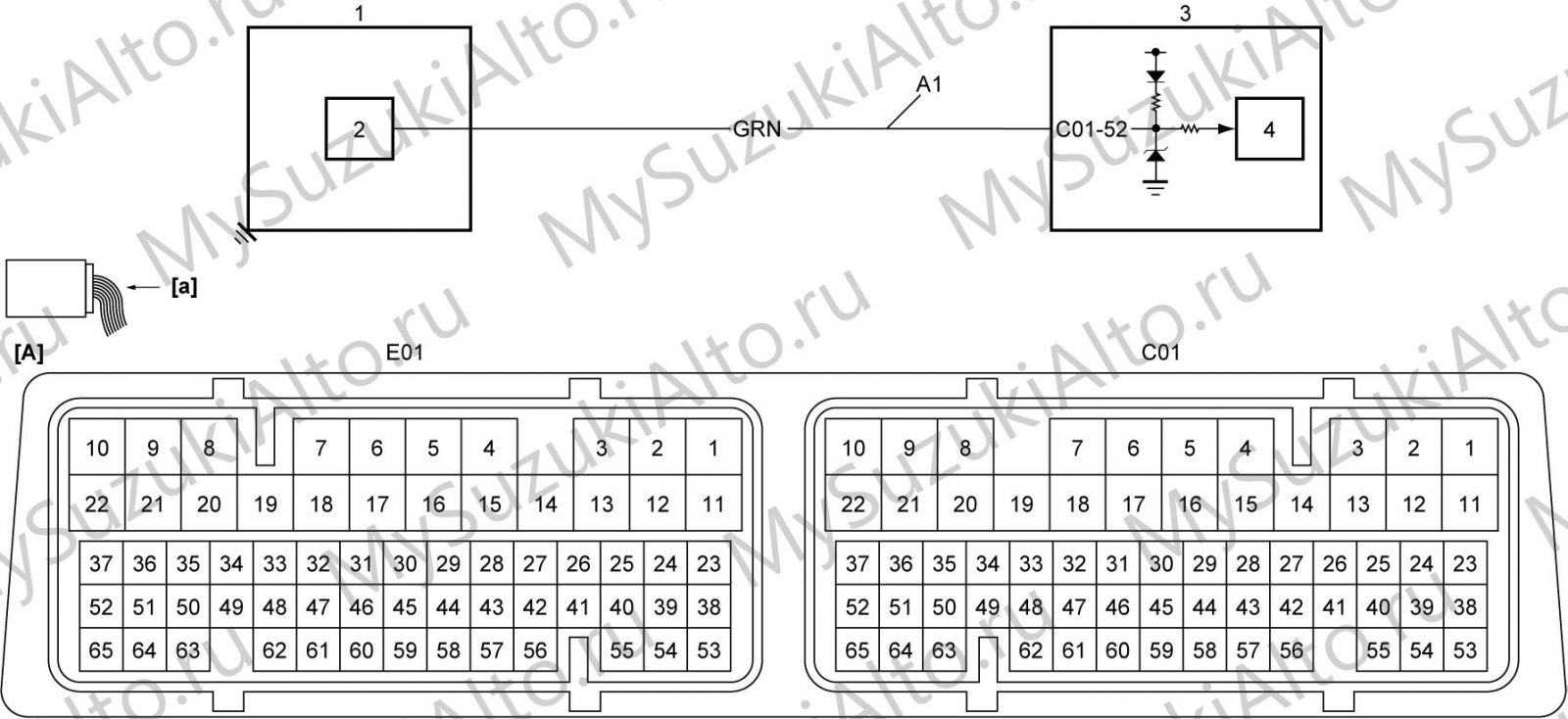

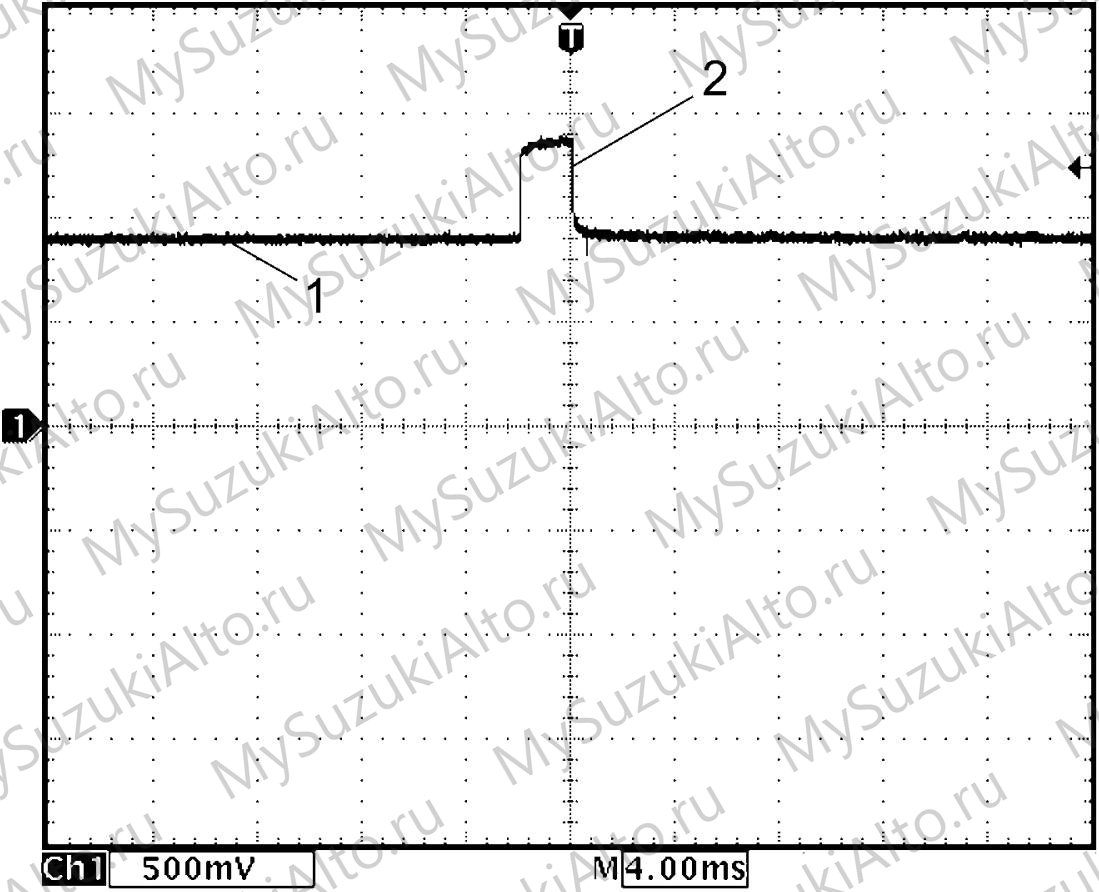

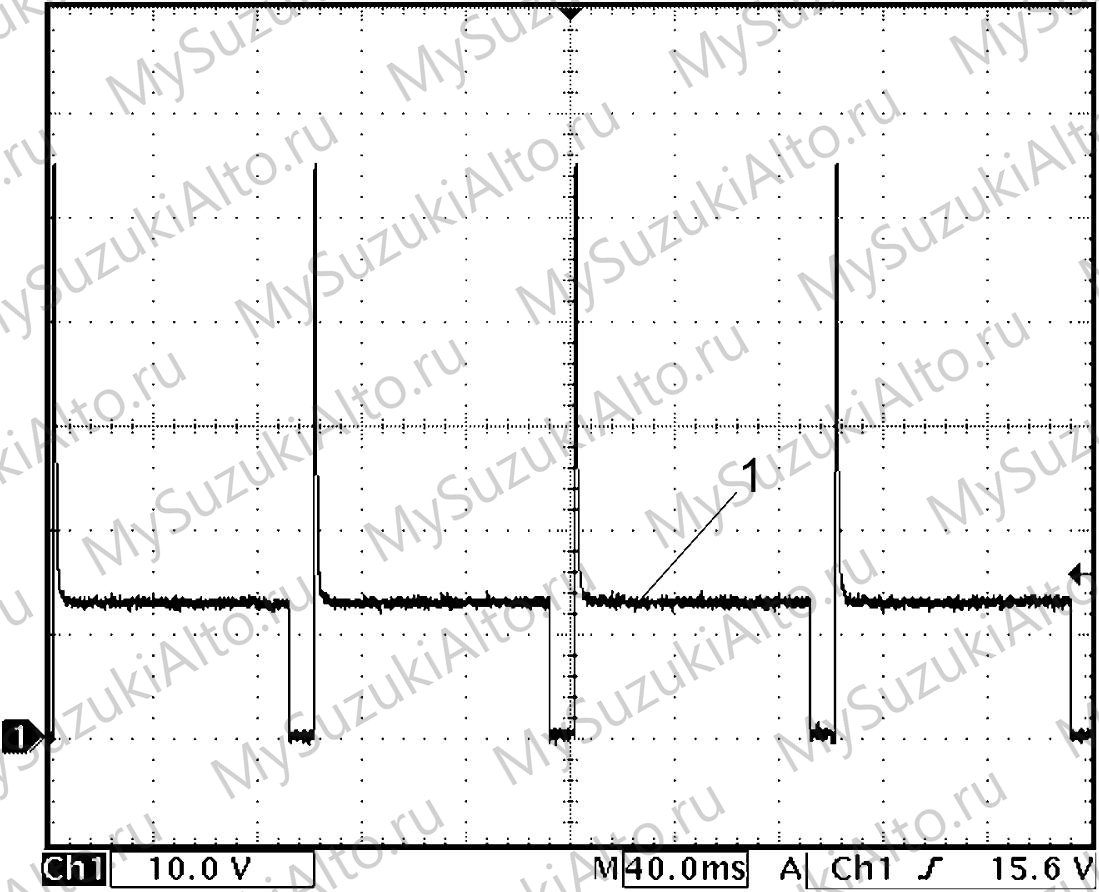

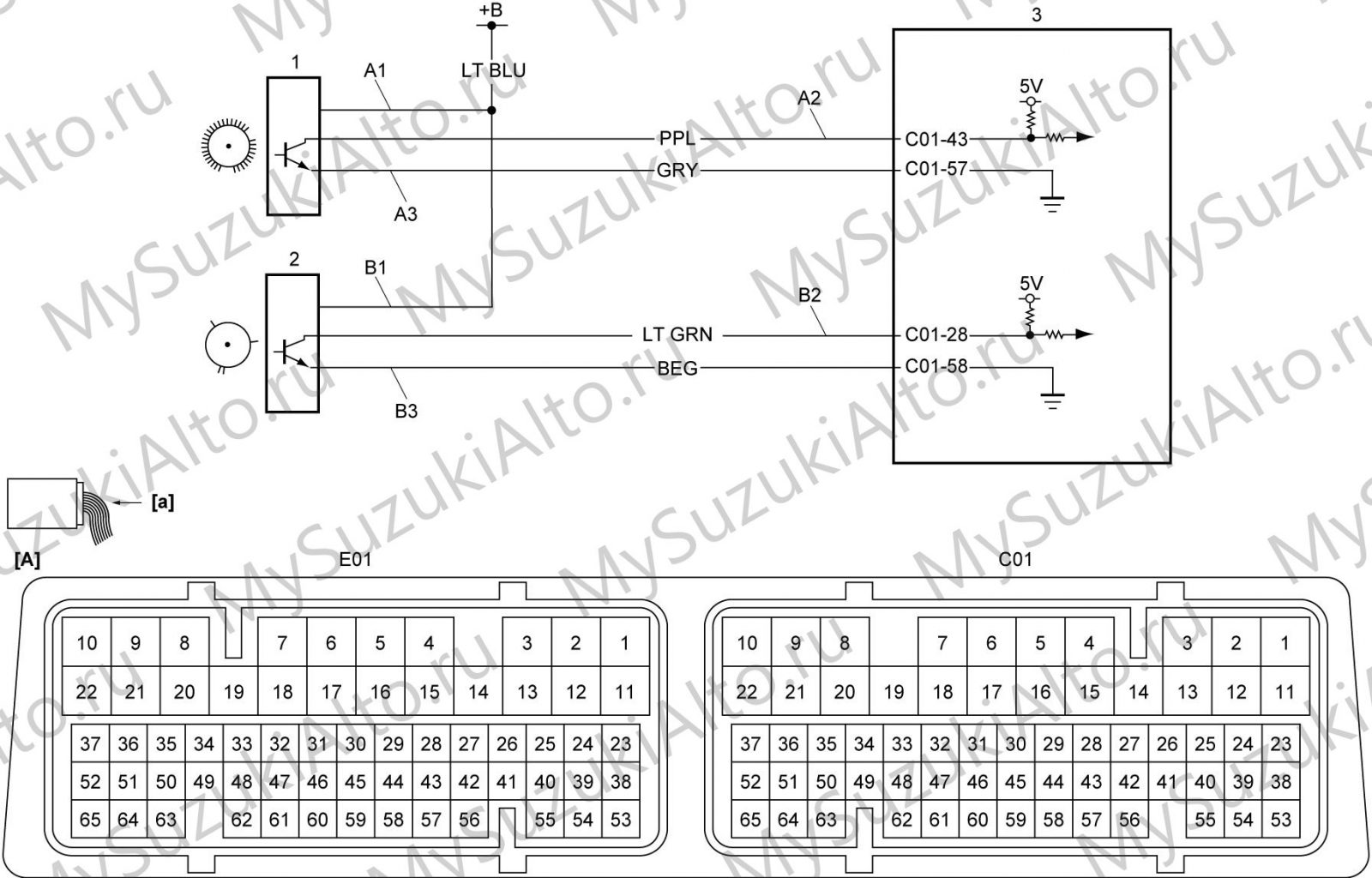

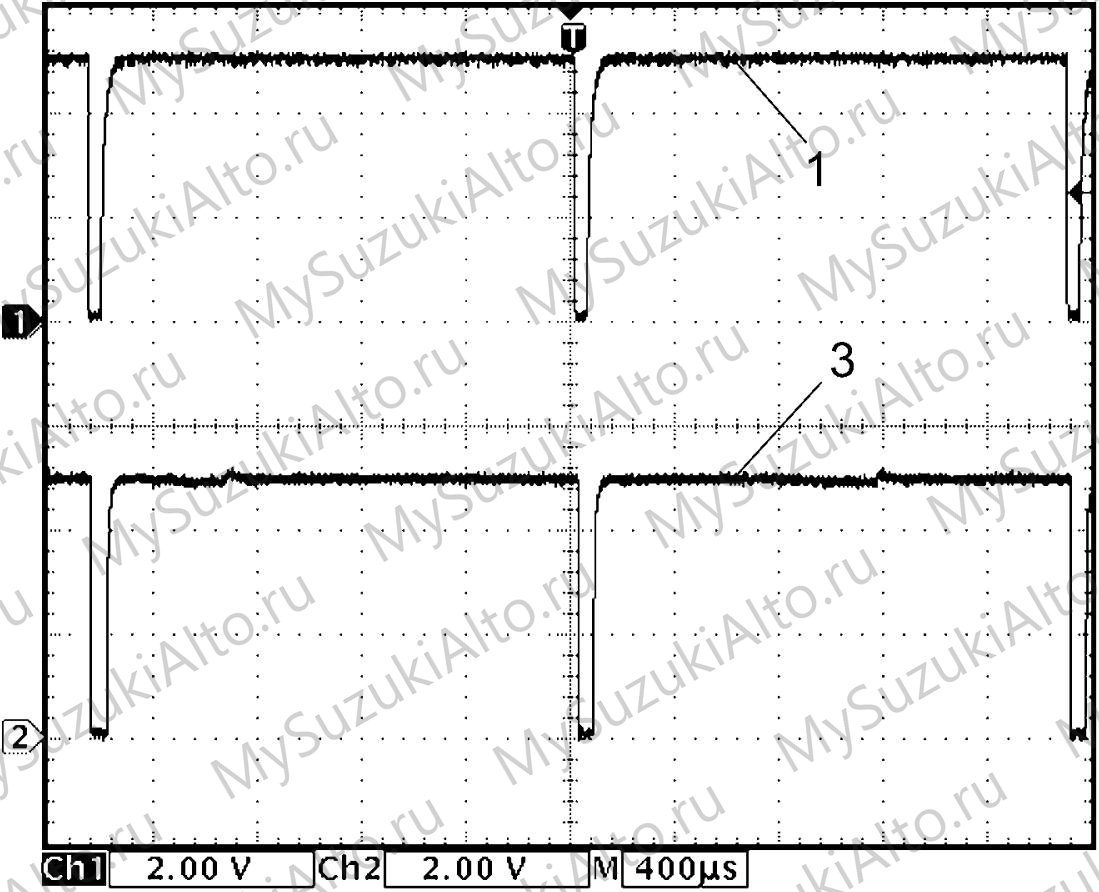

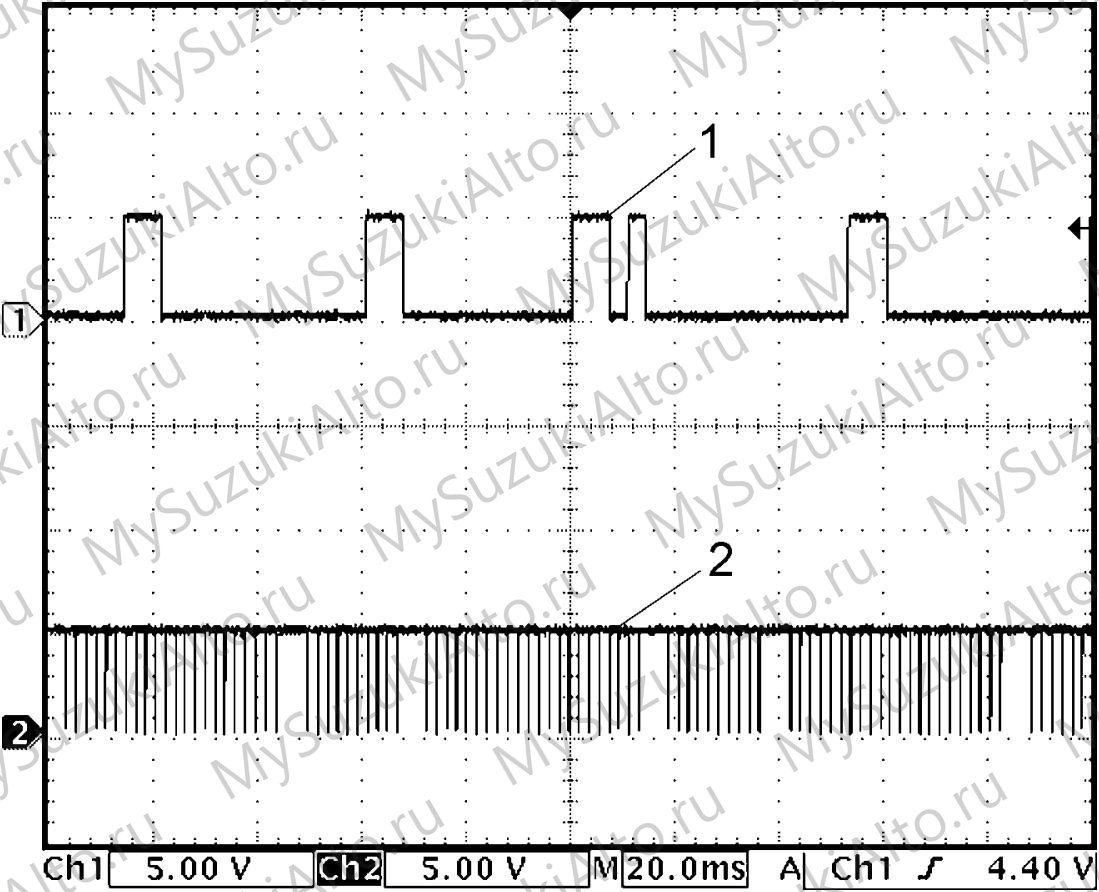

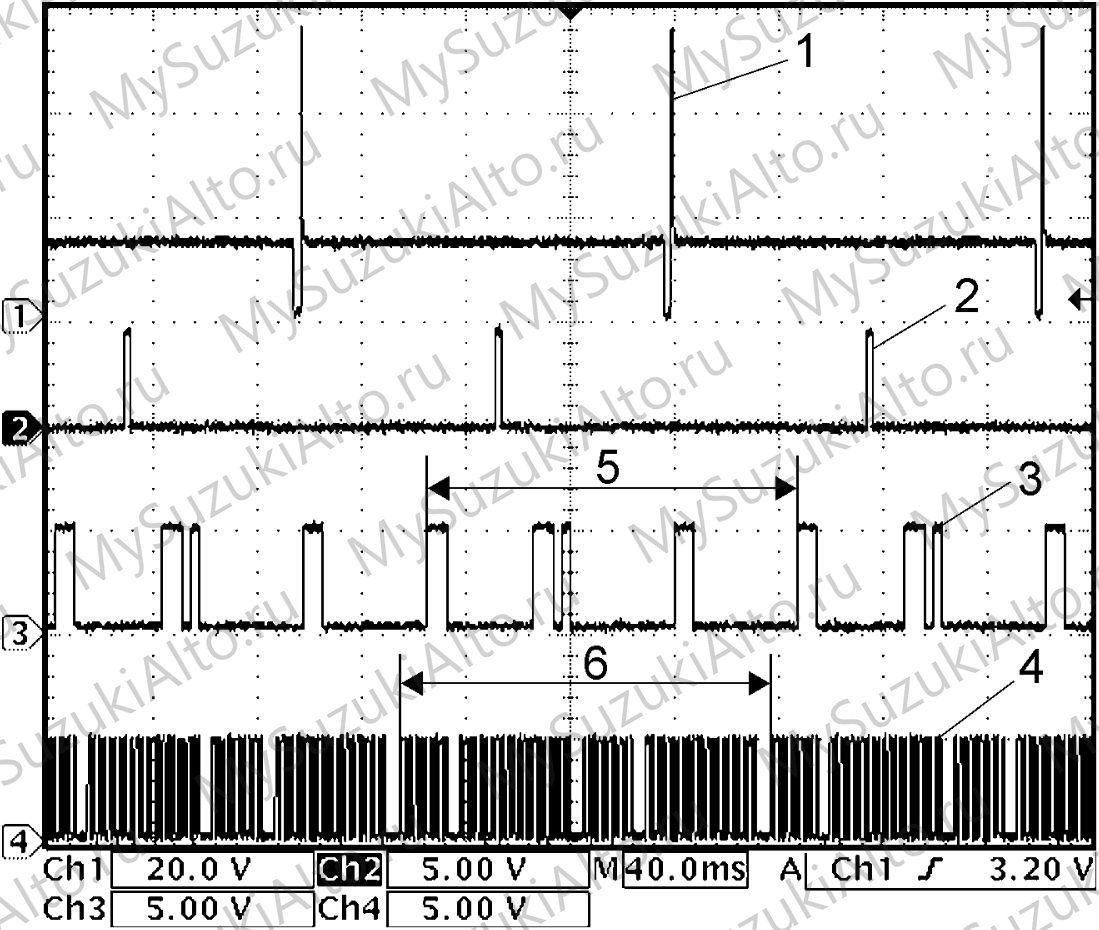

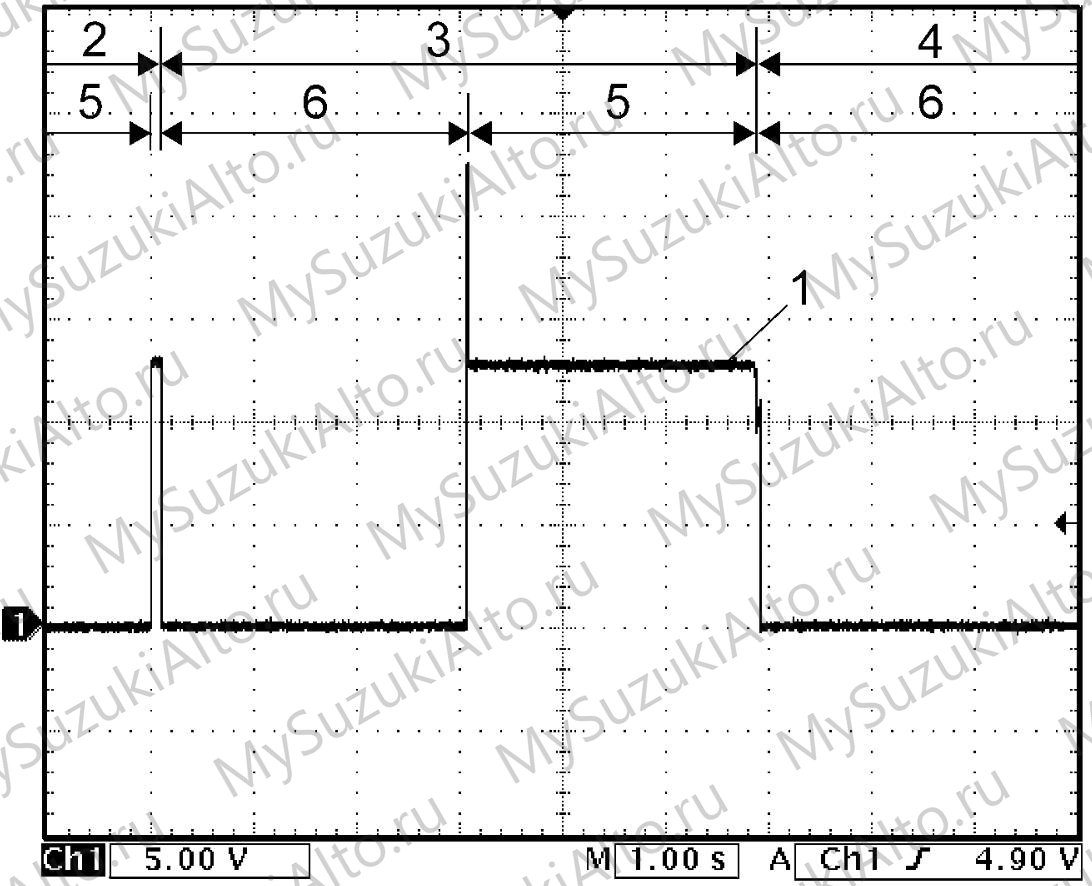

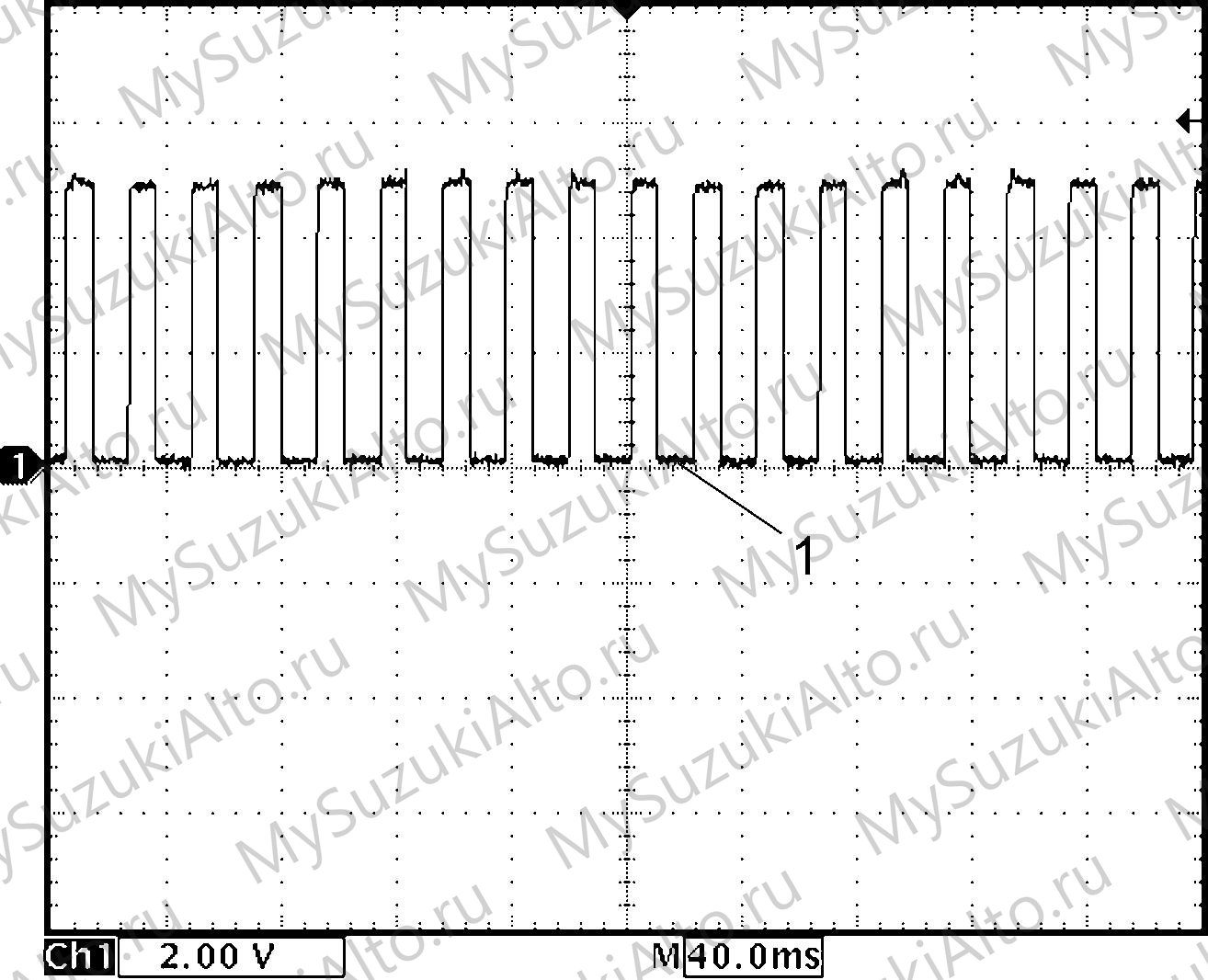

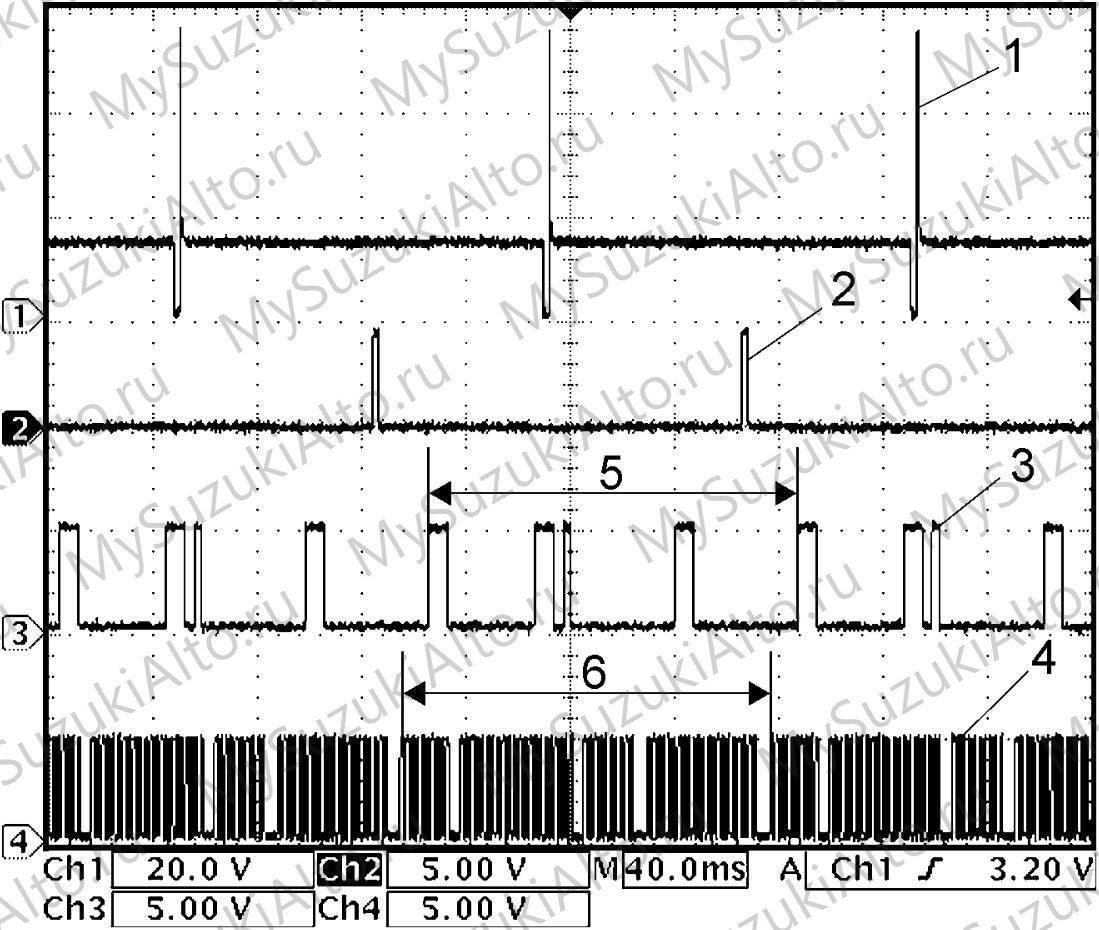

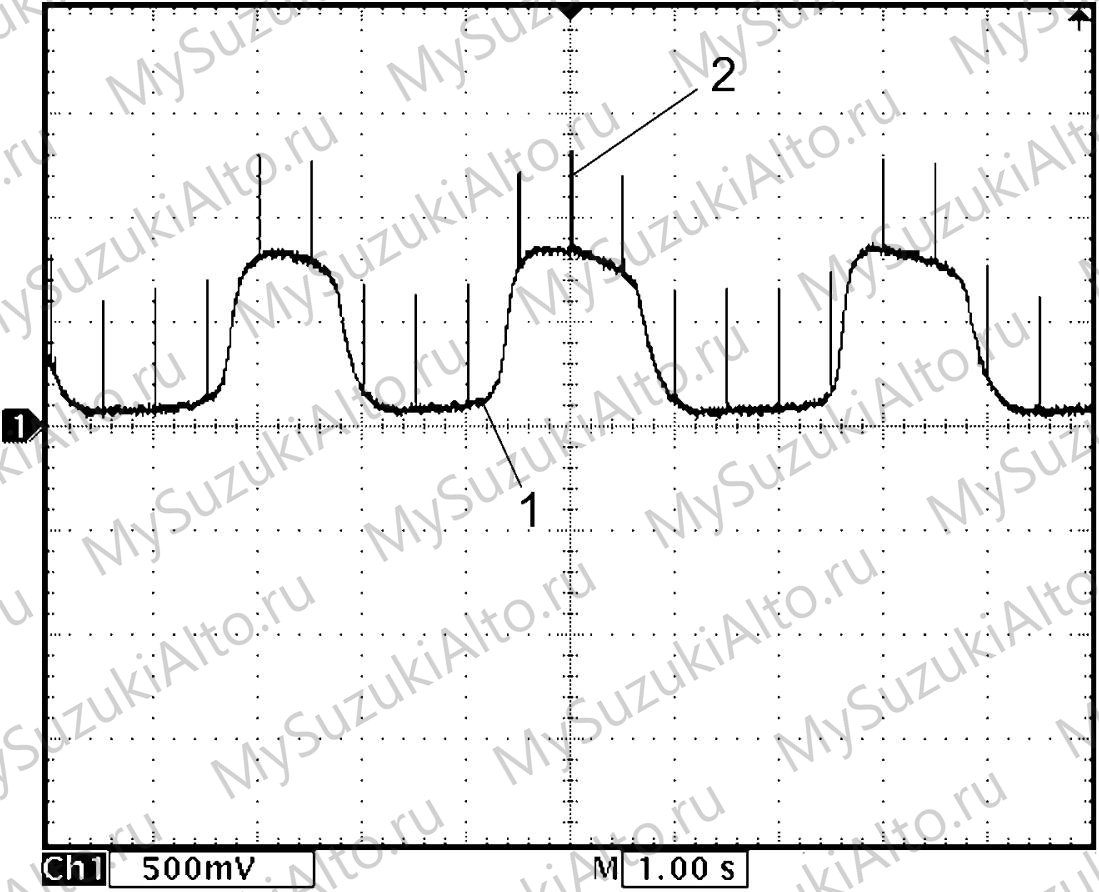

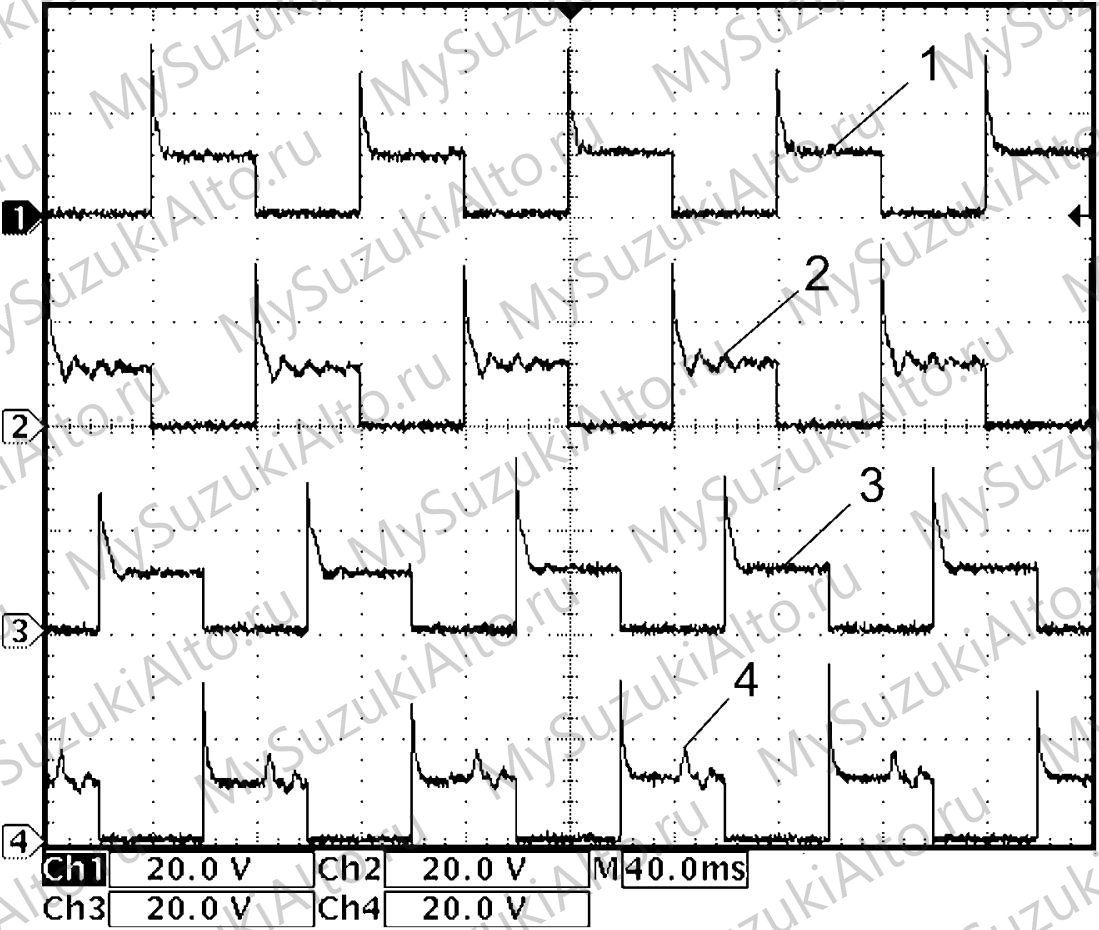

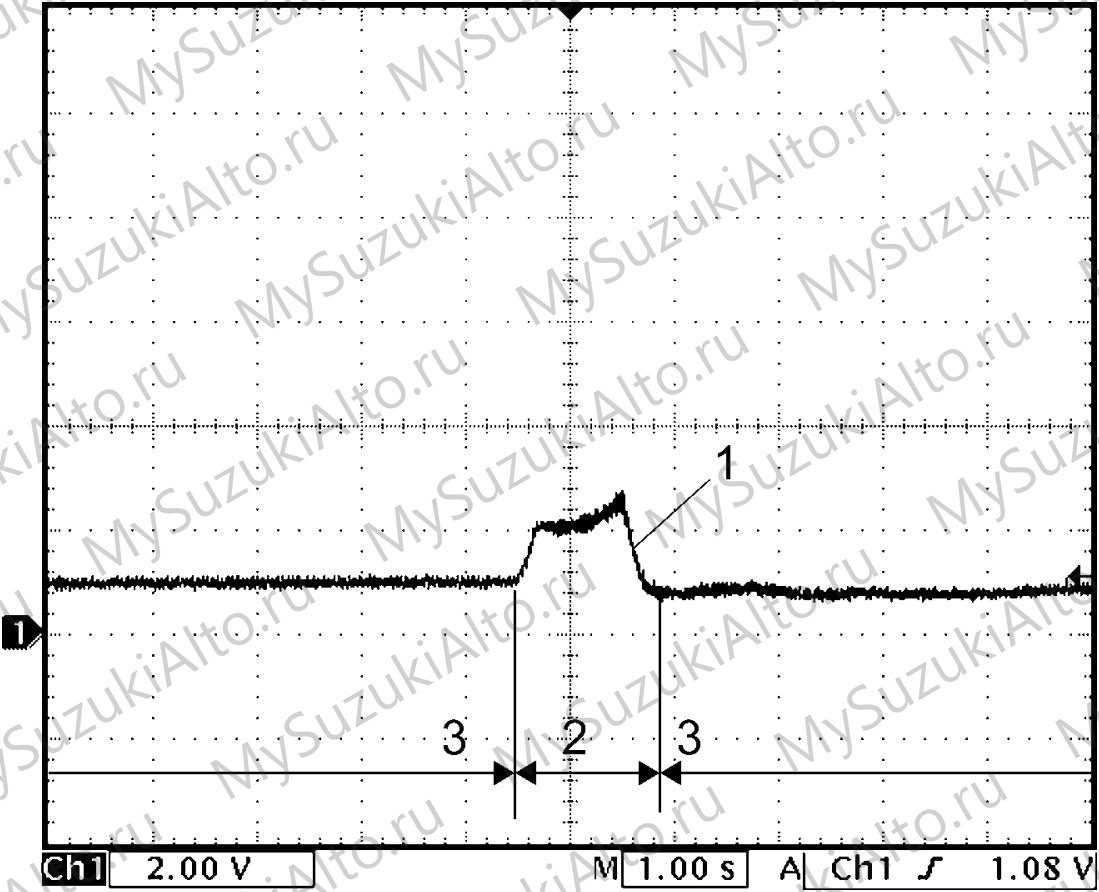

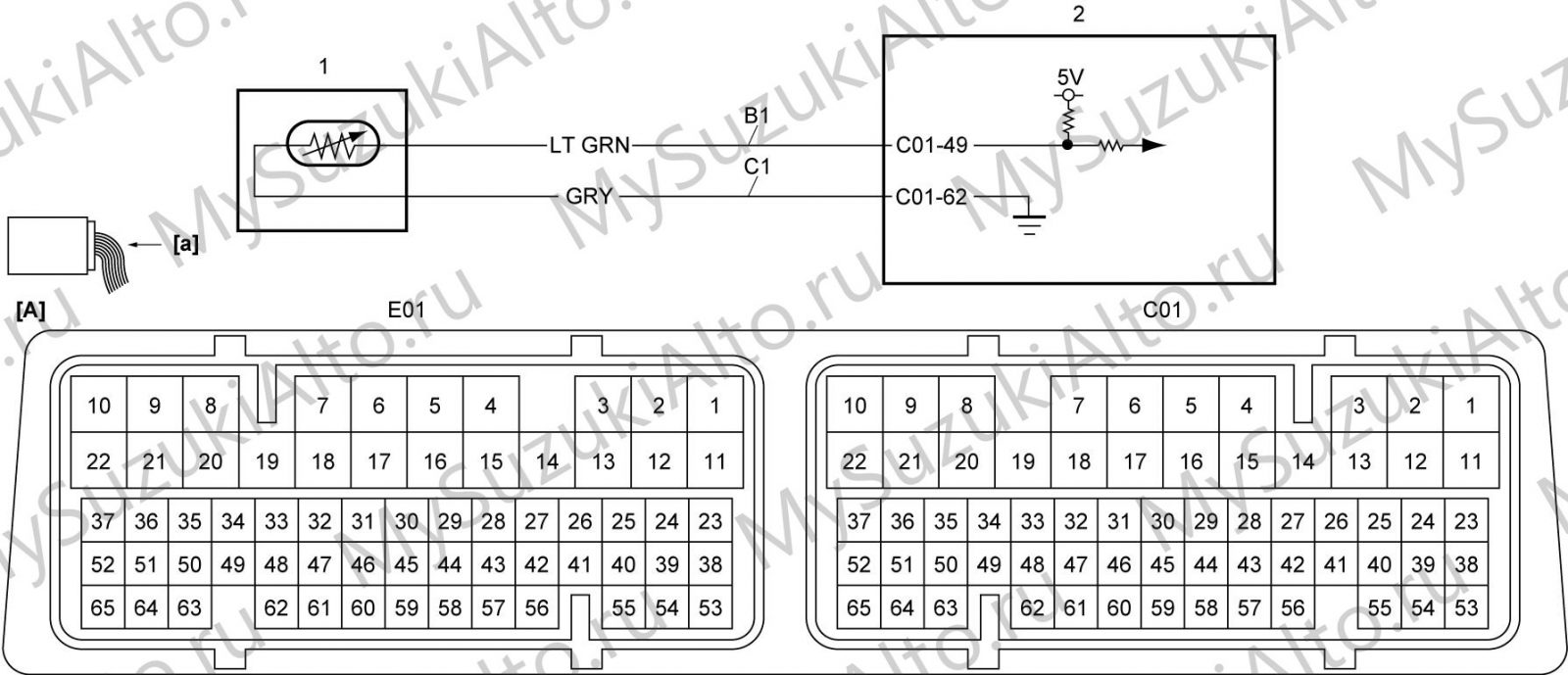

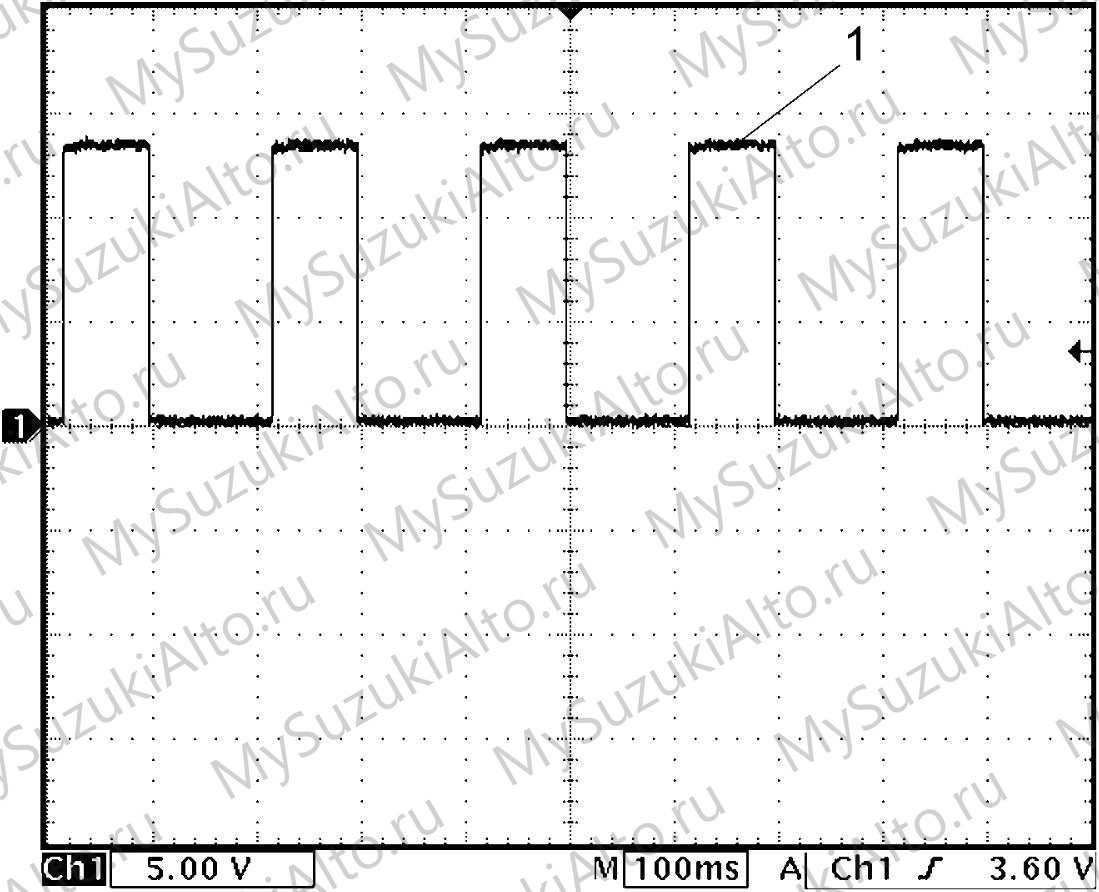

  • При измерении напряжения или формы сигнала на выводах ECM подключите сервисный провод (5) между датчиком или исполнительным механизмом (1), с которым соединён ECM, и разъёмом (2).
  • На исполнении с запуском двигателя кнопкой при неисправности ECM, линии связи CAN или блока BCM двигатель может не заглохнуть. Если заглушить его удержанием кнопки (около 2 секунд) или трёхкратным нажатием подряд, запустить двигатель до окончания ремонта не удастся.

Меры предосторожности при замене ECM

  • ECM заменяется только на новый.
  • После замены блока выполняются предусмотренные руководством процедуры: данные ECM записываются и регистрируются.
  • При одновременной замене ECM и BCM на исполнении с запуском кнопкой регистрация иммобилайзера выполняется после записи данных в ECM.

Состав системы

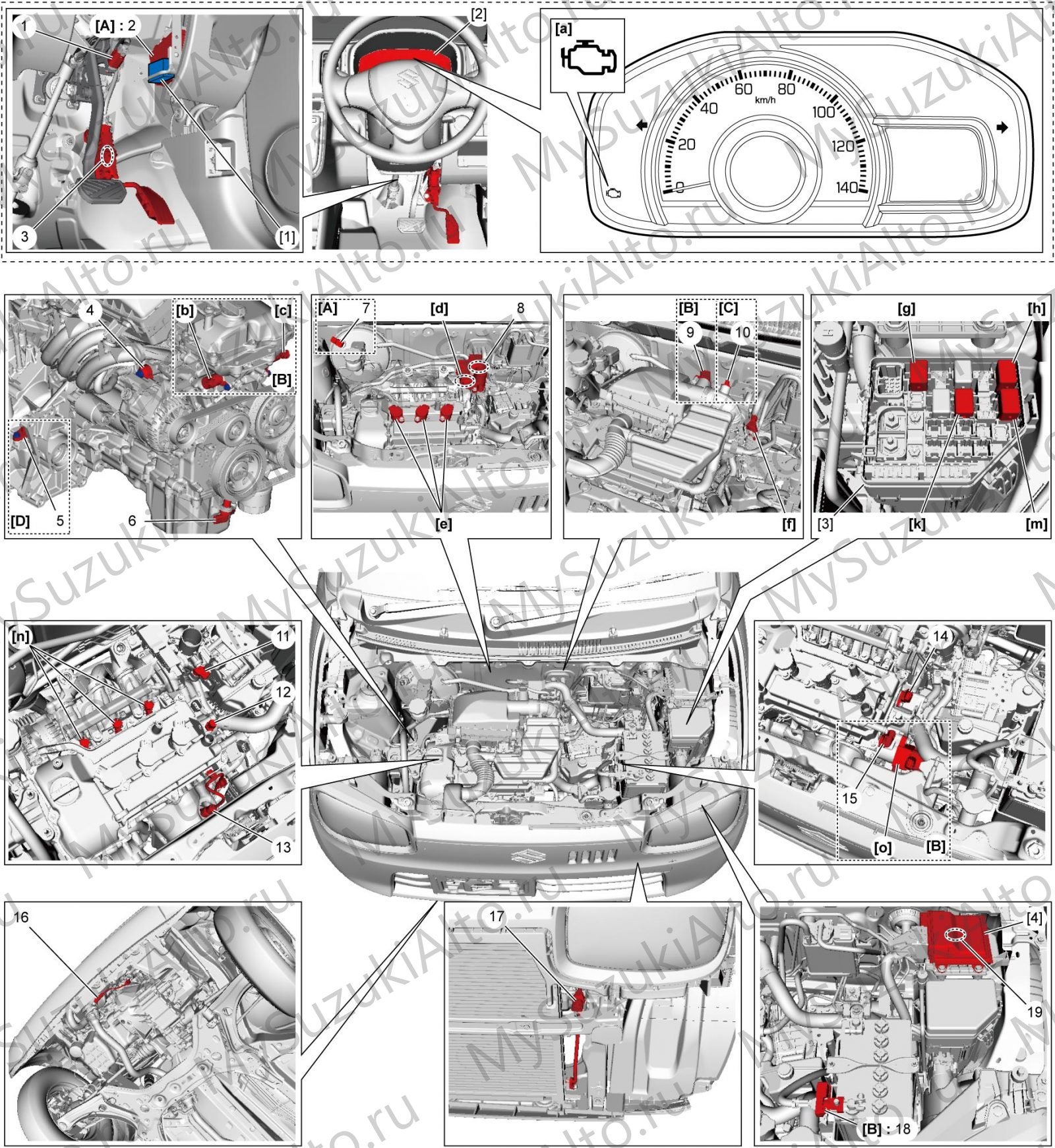

На схеме цифрами обозначены входные устройства, строчными буквами в квадратных скобках — выходные, цифрами в квадратных скобках — прочие элементы.

Входные устройства

Поз.Элемент
1Выключатель стоп-сигналов
2Контроллер ENG A-STOP
3Основной и дополнительный датчики положения педали акселератора (в сборе с педалью)
4Датчик детонации
5Датчик скорости автомобиля

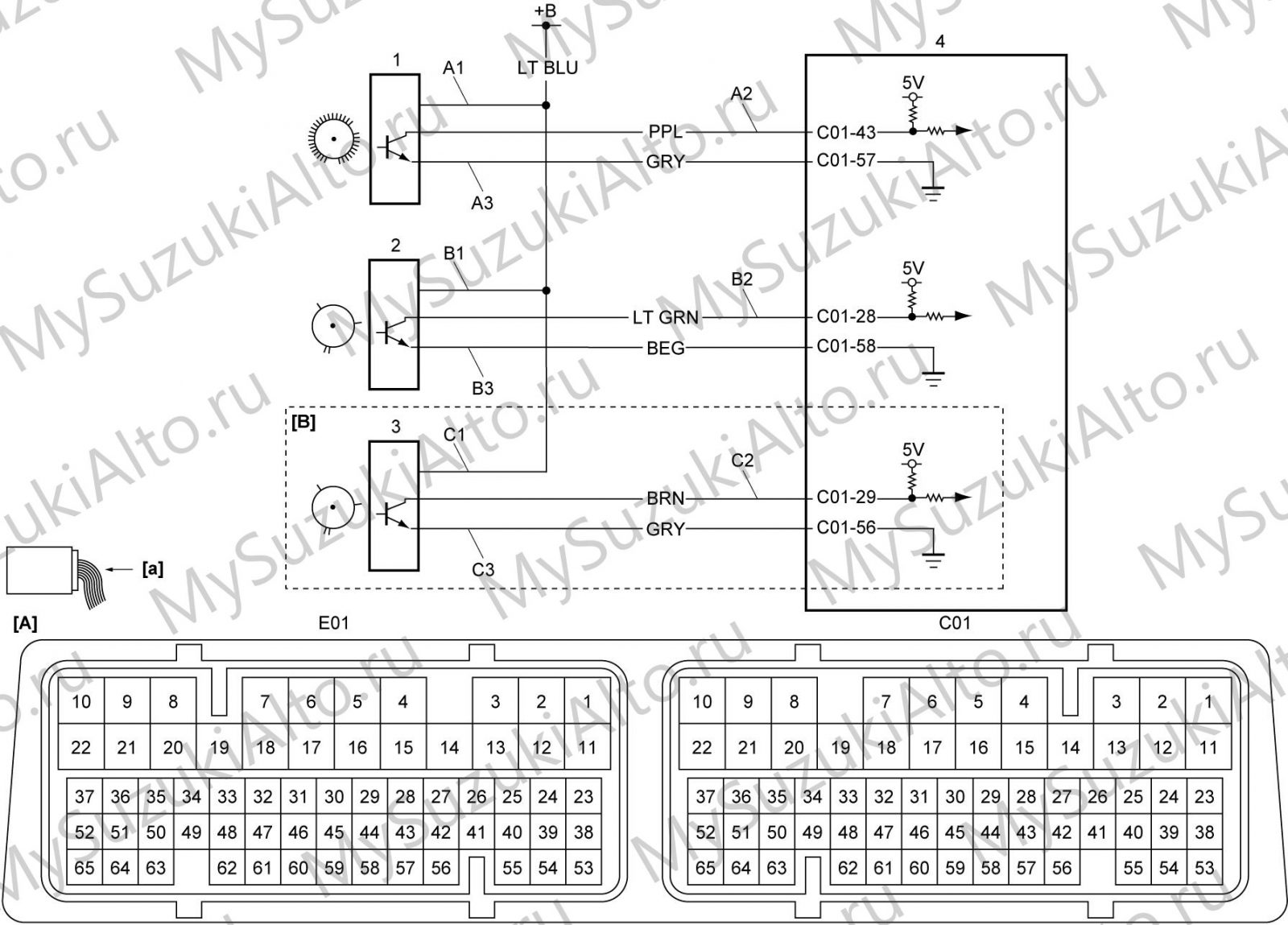

6Датчик угла поворота коленвала
7Датчик вакуумного усилителя тормозов
8Основной и дополнительный датчики положения дроссельной заслонки (в корпусе дросселя)

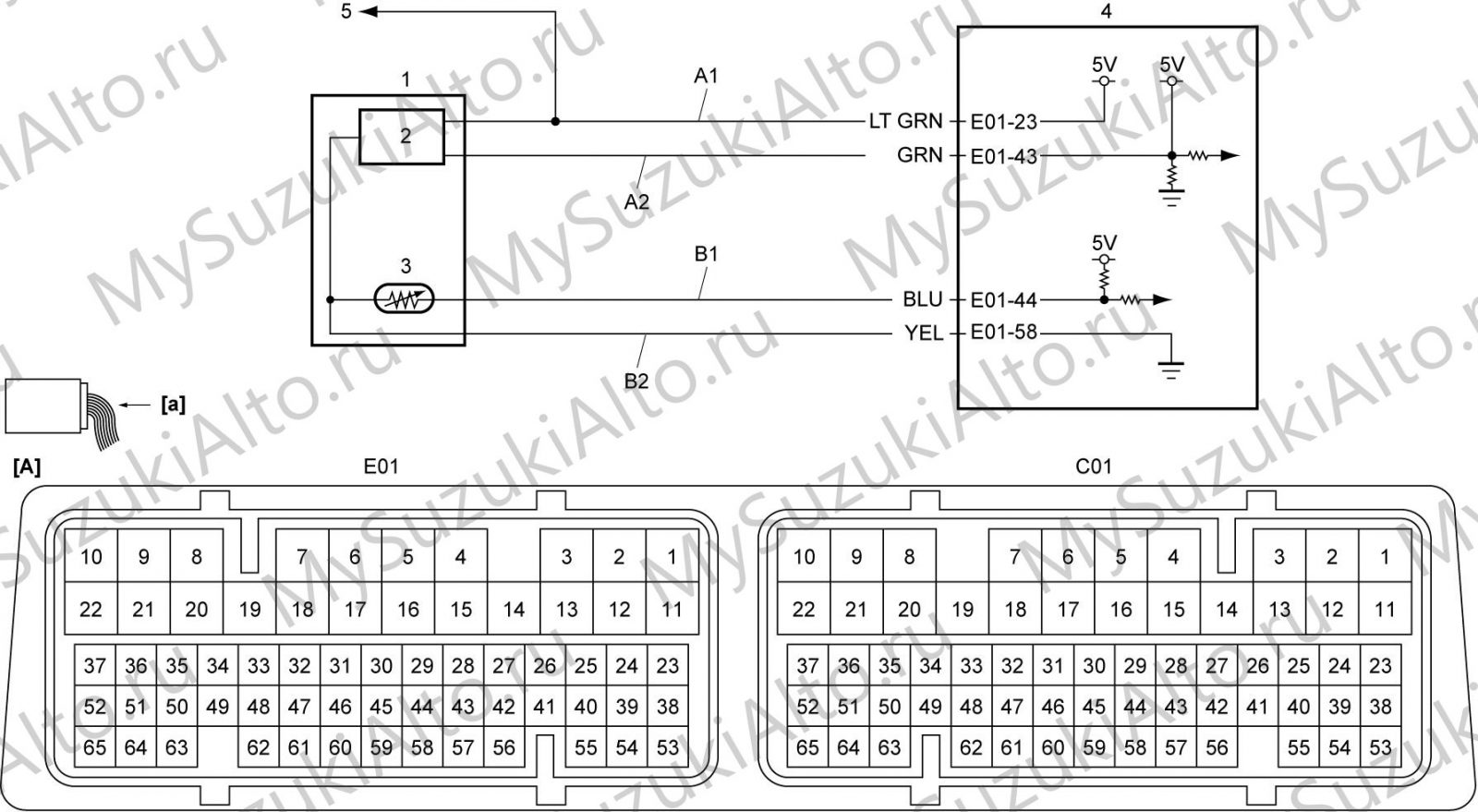

9Расходомер воздуха со встроенным датчиком температуры воздуха
10Датчик температуры воздуха
11Датчик давления
12Датчик температуры охлаждающей жидкости
13Передний датчик кислорода
14Датчик угла поворота впускного распределительного вала
15Датчик угла поворота выпускного распределительного вала
16Задний датчик кислорода
17Датчик давления хладагента
18Датчик тока и температуры аккумуляторной батареи
19Датчик атмосферного давления (встроен в ECM)

Выходные устройства

Поз.Элемент

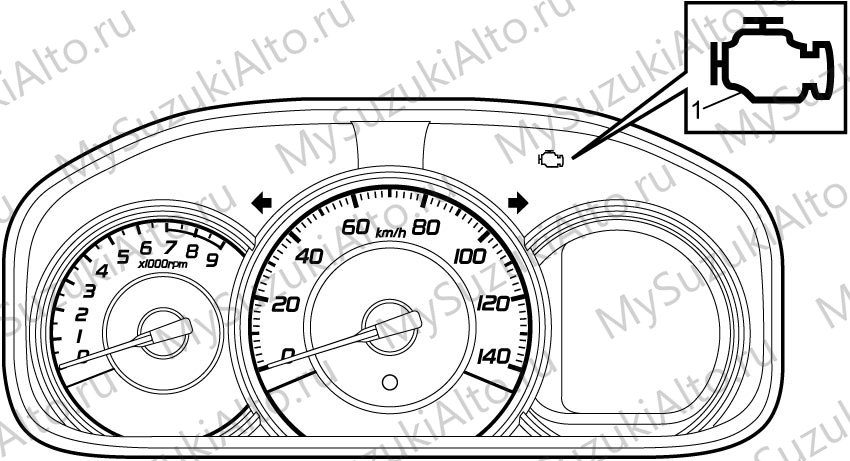

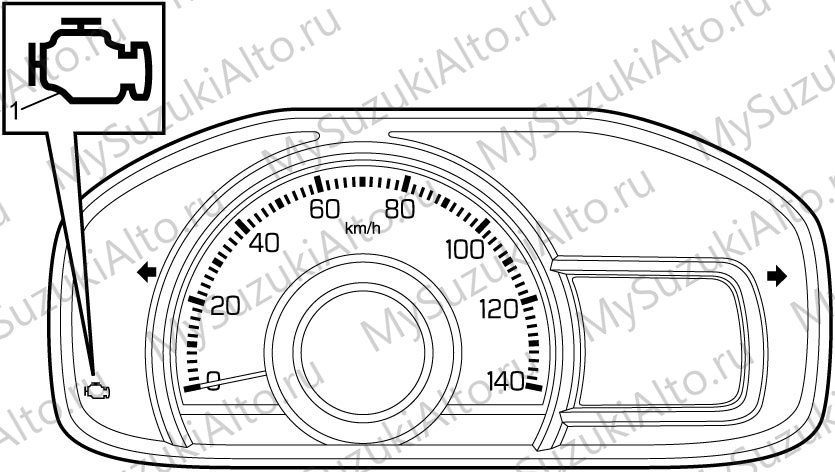

[a]Лампа проверки двигателя (check engine)
[b]Впускной клапан OCV
[c]Выпускной клапан OCV
[d]Электродвигатель дроссельной заслонки (в корпусе дросселя)
[e]Катушка зажигания
[f]Клапан VSV продувки адсорбера
[g]Реле вентилятора радиатора
[h]Реле компрессора кондиционера
[k]Реле топливного насоса
[m]Главное реле
[n]Топливная форсунка
[o]Клапан EGR

Прочие элементы

Поз.Элемент
[1]Диагностический разъём DLC
[2]Комбинация приборов
[3]Блок реле
[4]ECM

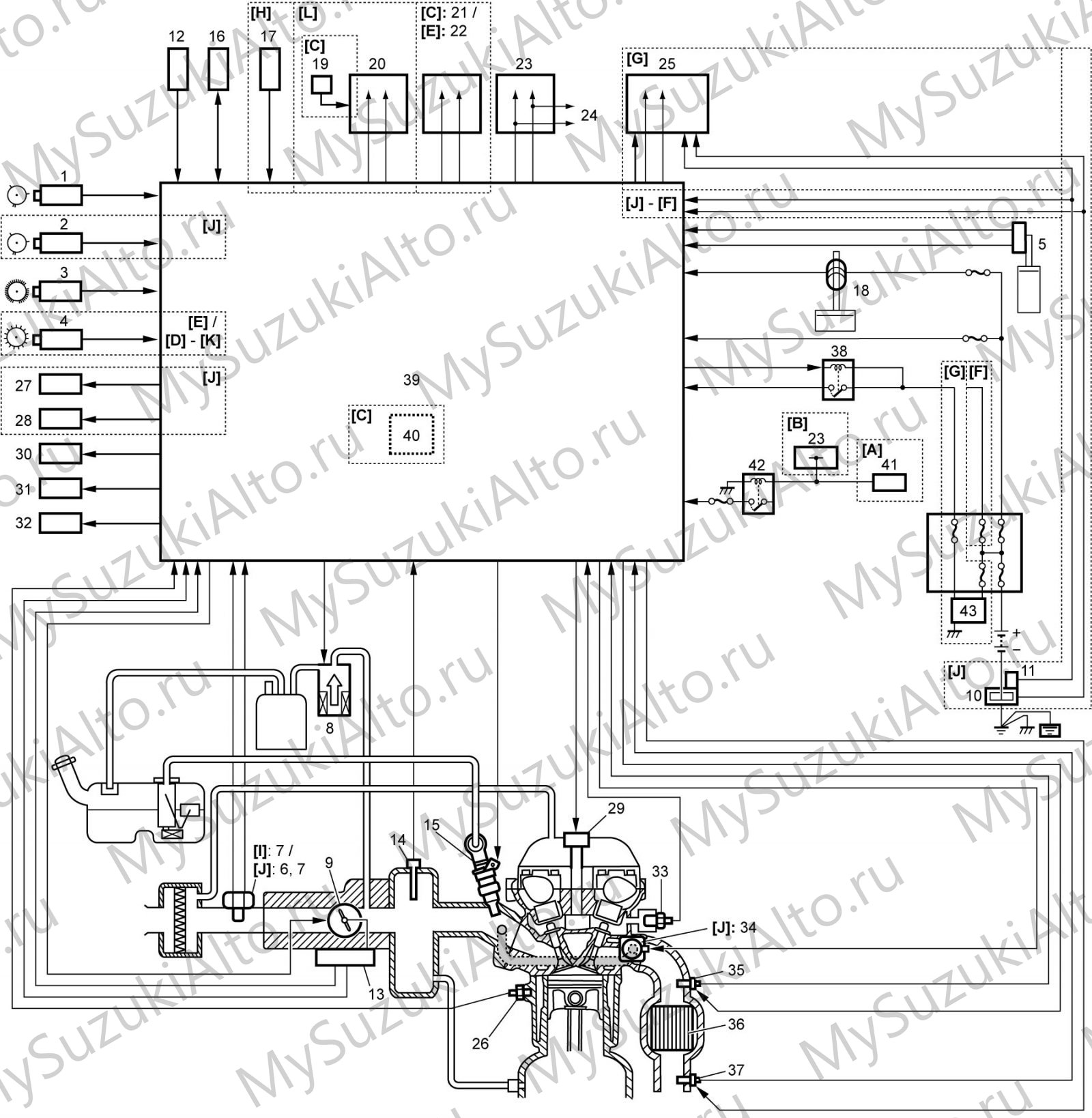

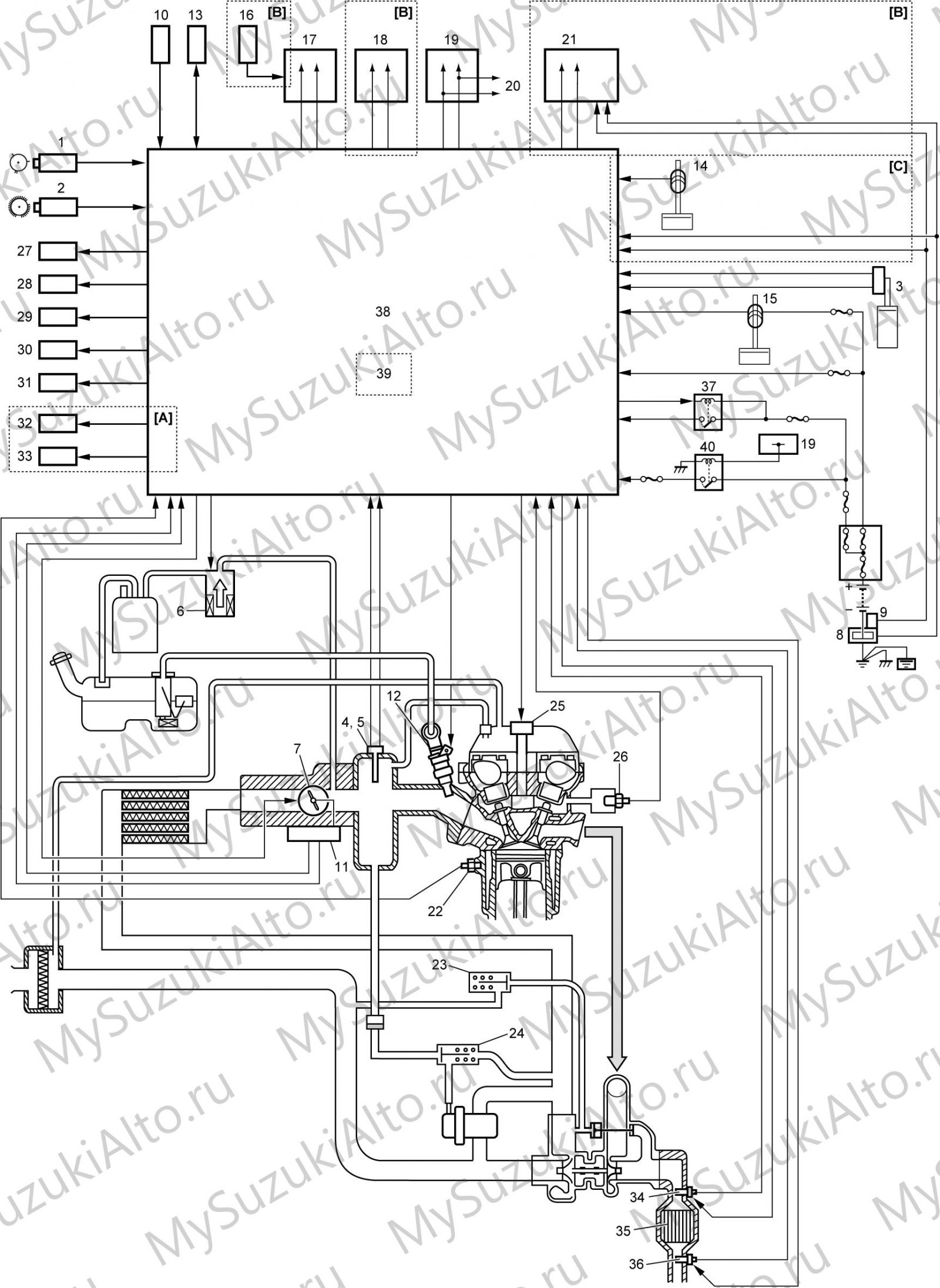

Структурная схема системы

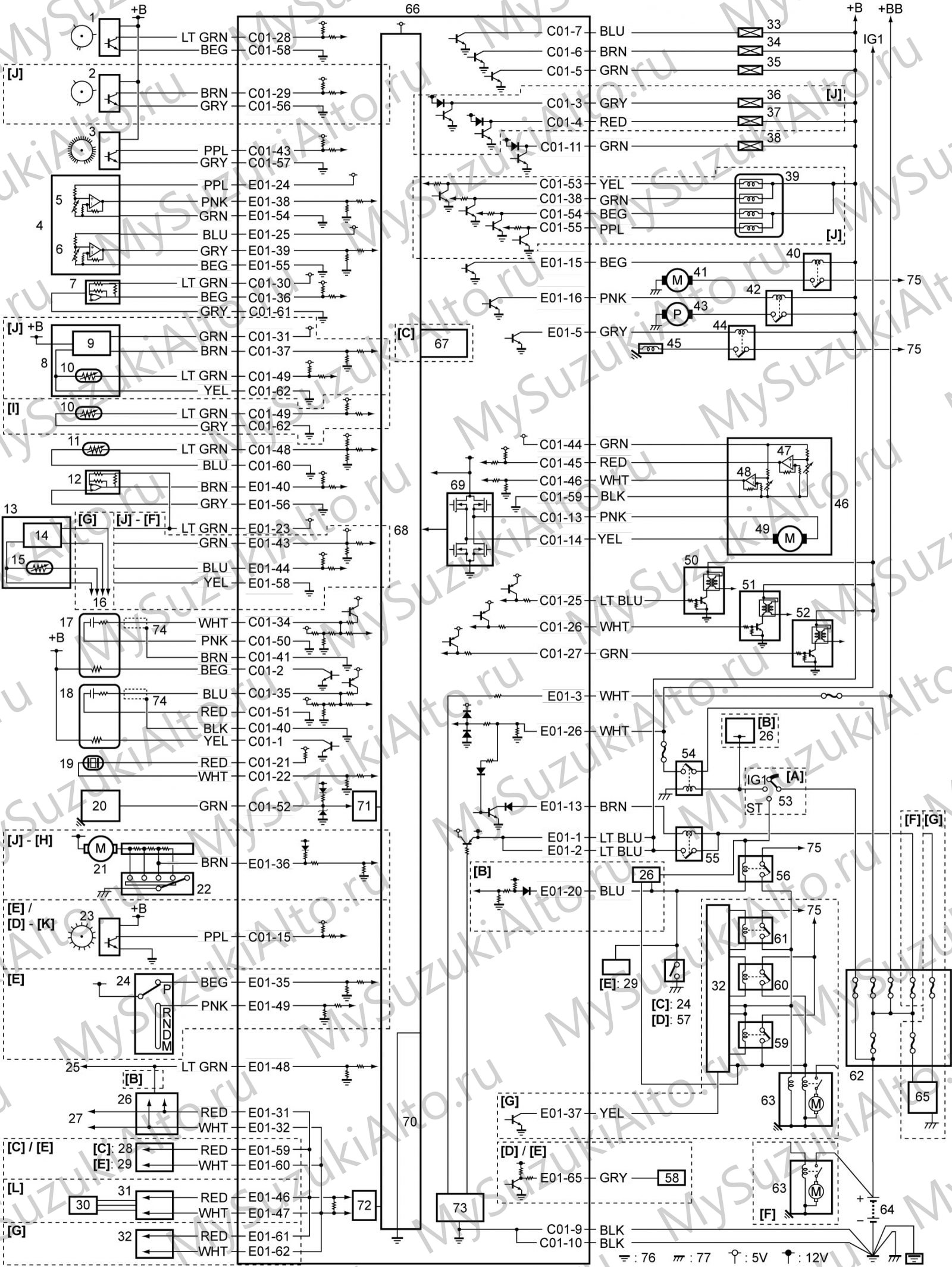

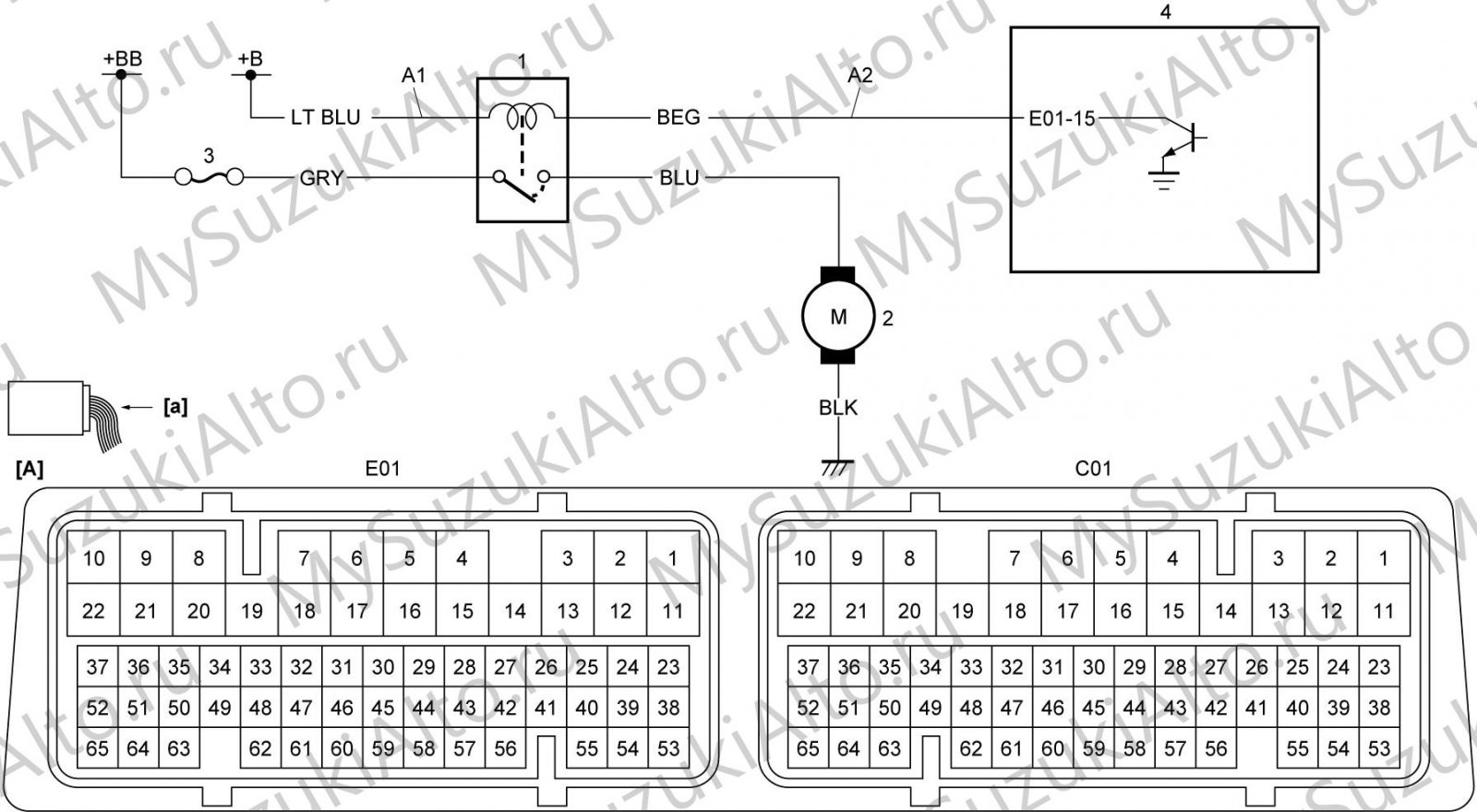

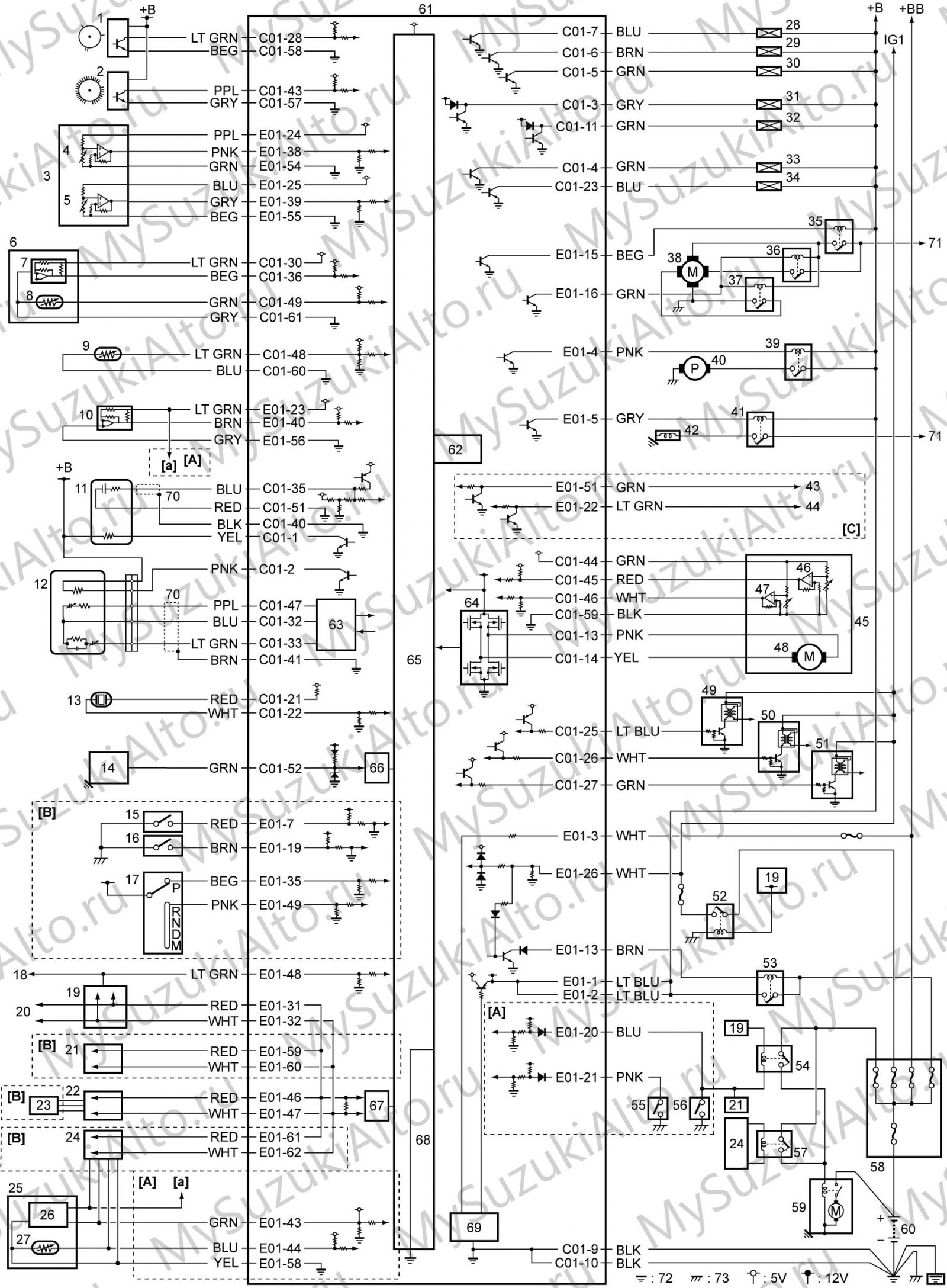

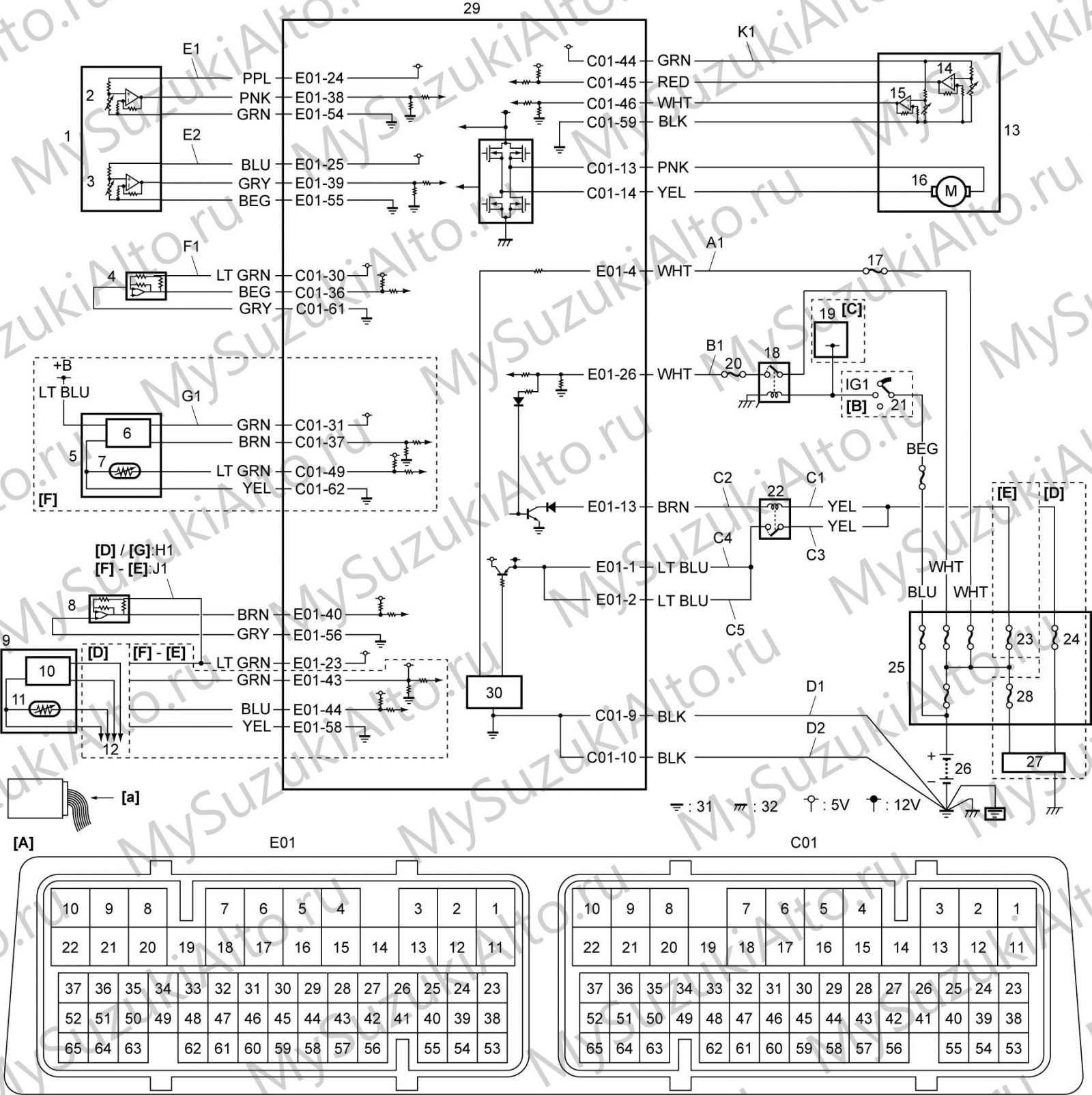

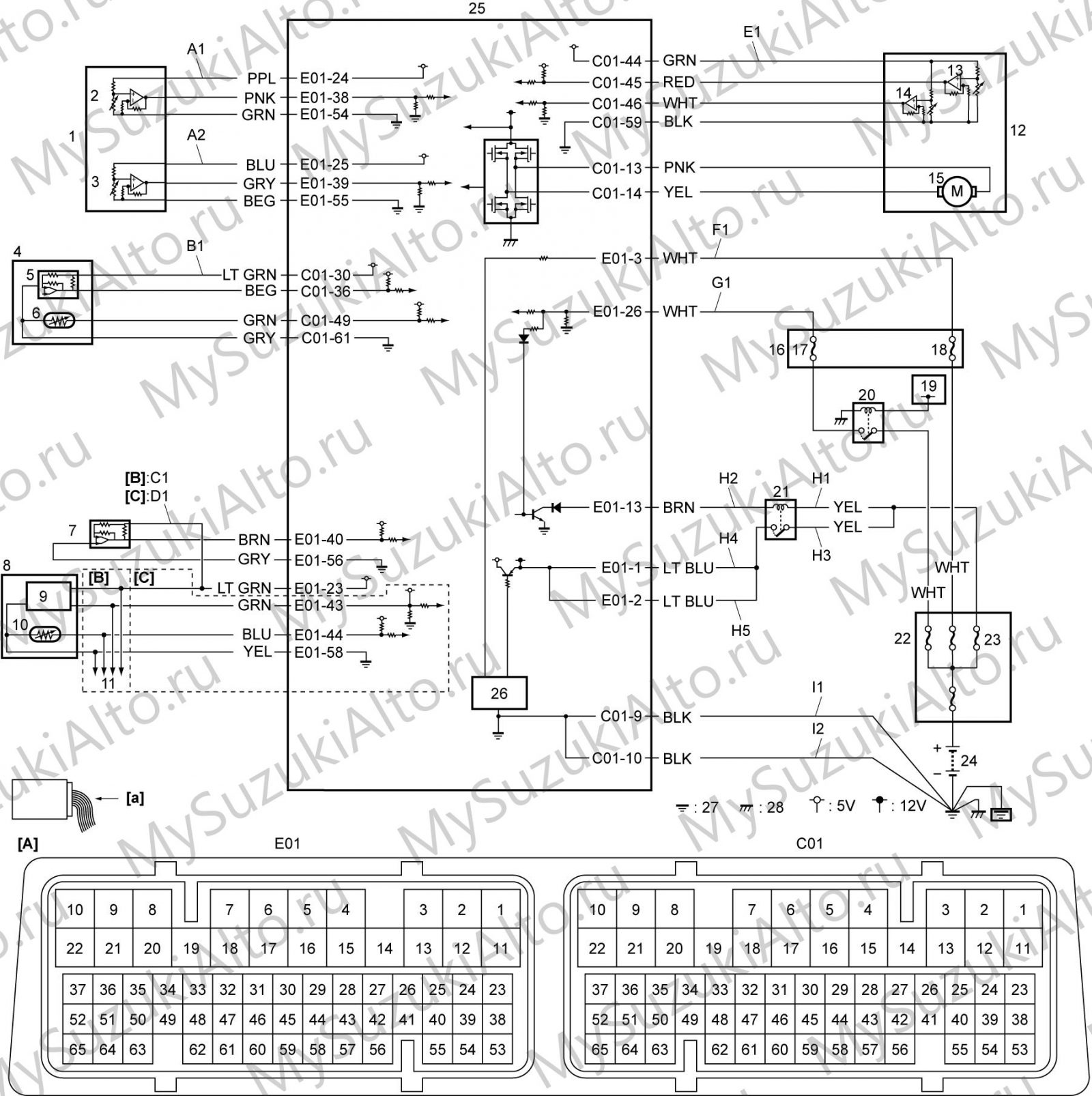

Схема электрических соединений

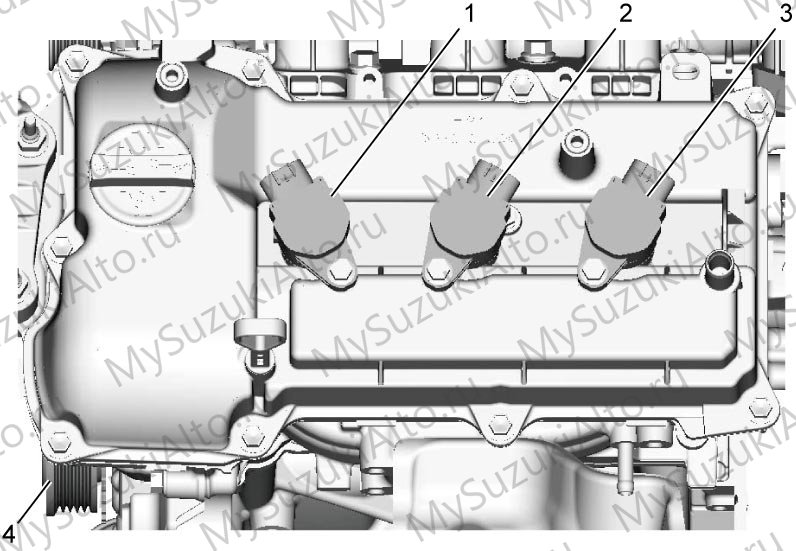

Нумерация цилиндров

Двигатель R06A трёхцилиндровый: цилиндры обозначаются №1–№3 в порядке от шкива коленвала.

Порядок диагностики системы управления двигателем

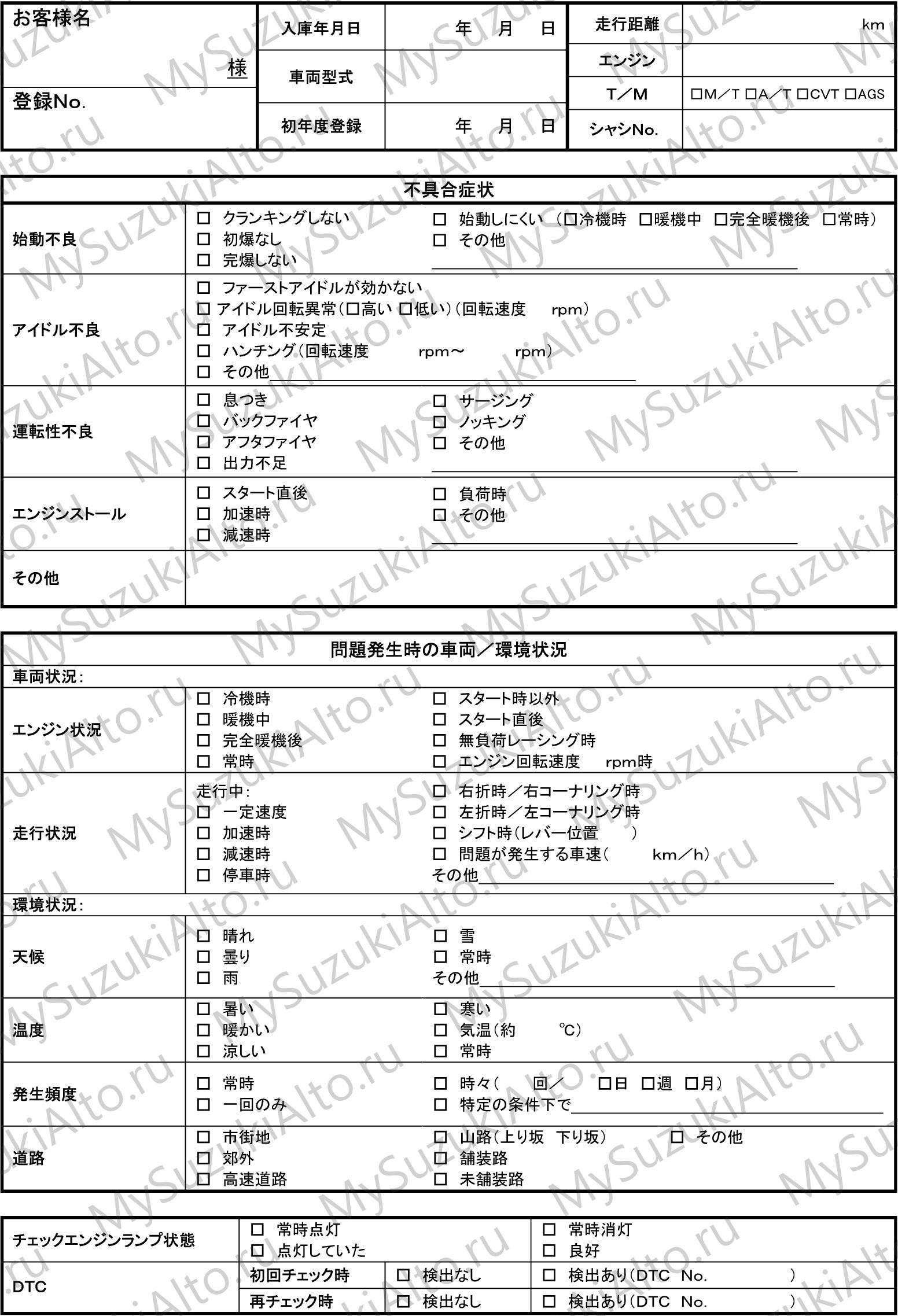

  1. Сбор информации о неисправности. У владельца выясняются признаки и условия проявления неисправности; для сбора информации используются листы опроса.
  2. Проверка кодов неисправностей. Считываются текущие и ожидающие коды. При обнаружении кода его и данные стоп-кадра переписывают или распечатывают, после чего коды стирают.
  3. Визуальный осмотр двигателя и навесного оборудования.
  4. Воспроизведение симптомов. Если код не обнаружен, признаки проверяются по информации, полученной от владельца. Если код обнаружен, он воспроизводится по процедуре, приведённой в диагностике этого кода.
  5. Повторная проверка кодов после воспроизведения симптомов.
  6. Базовая проверка двигателя. Если она не выявила отклонений, выполняется диагностика по симптомам, подтверждённым при опросе и воспроизведении.
  7. Диагностика по коду неисправности с ремонтом неисправных деталей.
  8. Проверка на перемежающиеся неисправности. Если код не обнаружен — проверяются временные (самопроизвольно исчезающие) неисправности; если код обнаружен — проверяются связанные с ним детали, проводка и разъёмы.
  9. Заключительная проверка. Убеждаются в отсутствии признаков неисправности. Если ремонт связан с кодом, после стирания повторяют процедуру воспроизведения этого кода и убеждаются, что он не обнаруживается.

Самодиагностика

ECM контролирует каждый входной и выходной сигнал и при обнаружении отклонения выполняет соответствующее управляющее воздействие. Обнаруженные коды хранятся в памяти блока и считываются через диагностический разъём DLC.

Чтение кодов неисправностей

  1. Выключите зажигание.

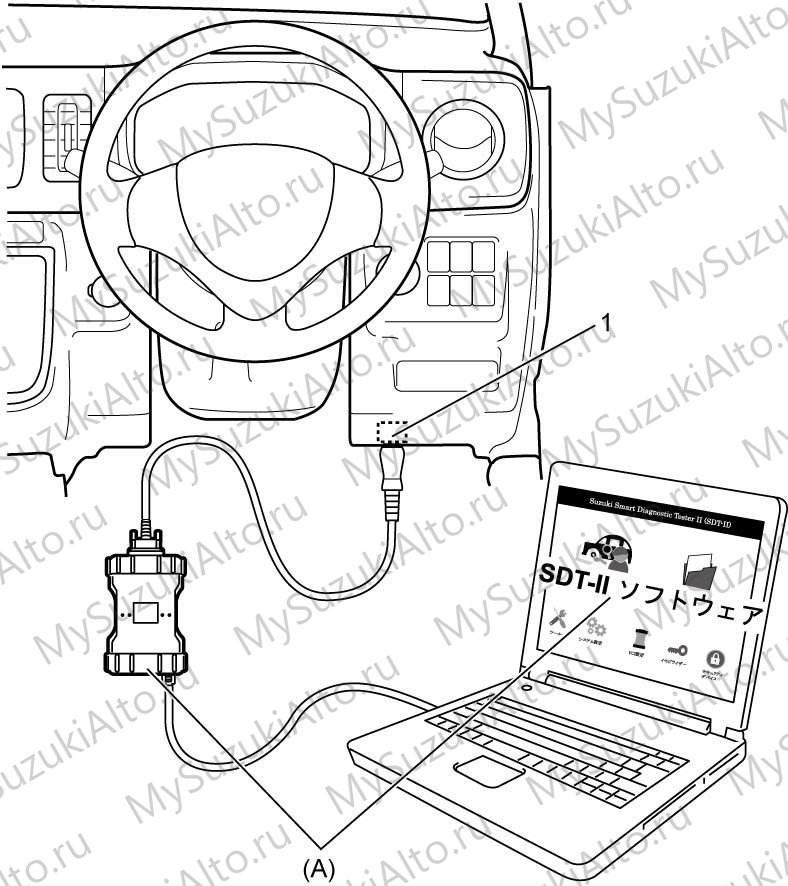

  2. Подключите Suzuki SDT-II к разъёму DLC (1).
  3. Включите зажигание.
  4. Считайте коды в соответствии с указаниями, выводимыми на Suzuki SDT-II.
  5. По окончании работы выключите зажигание и отсоедините Suzuki SDT-II от разъёма DLC.

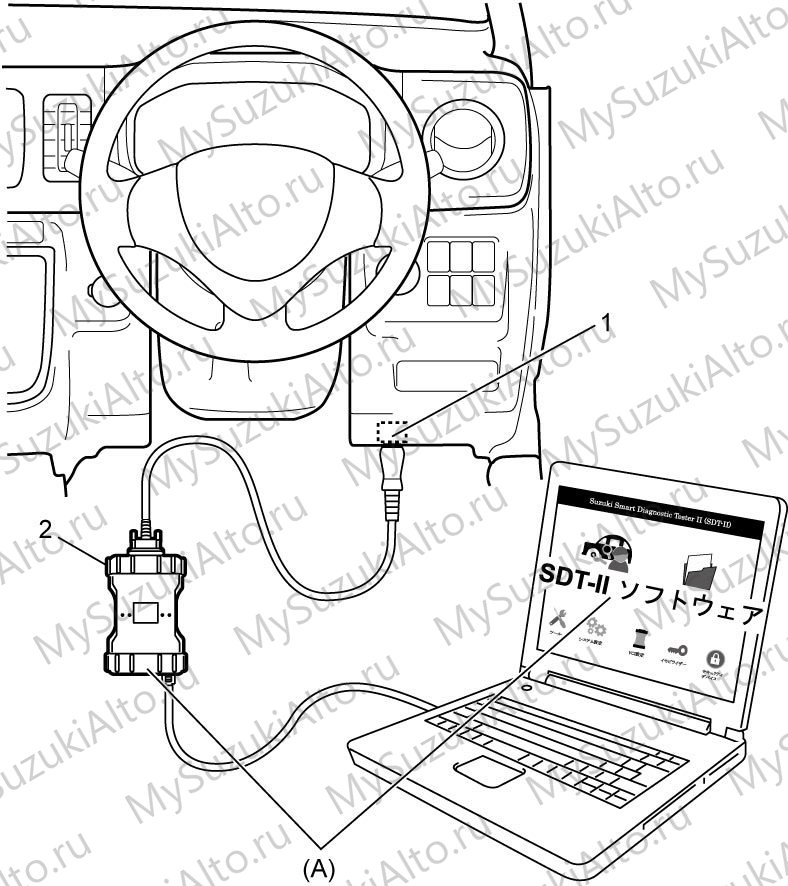

Разъём DLC (1) расположен под панелью приборов слева от рулевой колонки; адаптер (2) соединяет его с диагностическим компьютером (A).

Стирание кодов неисправностей

  1. Выключите зажигание.
  2. Подключите Suzuki SDT-II к разъёму DLC (1).
  3. Включите зажигание.
  4. Сотрите коды в соответствии с указаниями, выводимыми на Suzuki SDT-II.
  5. По окончании работы выключите зажигание и отсоедините Suzuki SDT-II от разъёма DLC.

Тест готовности систем

Тест готовности на диагностическом приборе Suzuki SDT-II показывает, завершил ли ECM самодиагностику основных систем, связанных с отработавшими газами. Когда выполняются заданные для системы условия, ECM проводит её самодиагностику и переводит состояние системы из «не завершено» в «завершено». Достигнутое состояние «завершено» сохраняется до тех пор, пока на диагностическом приборе не будет выполнена команда стирания кодов.

Контролируемая системаСвязанные коды
Контроль катализатораP0420
Контроль датчика кислородаP0133, P0139
Контроль нагревателя датчика кислорода—
Контроль системы EGR/VVTP0400

Визуальный осмотр

Визуально проверяются следующие узлы и системы.

Что проверяетсяЧто контролируется
Моторное маслоколичество; потёки
Охлаждающая жидкостьколичество; потёки
Топливоколичество; потёки
Жидкость CVT (исполнение с вариатором)количество; потёки
Жидкость привода AGS (исполнение с роботом AGS)количество; потёки
Фильтрующий элемент воздушного фильтразагрязнение
Аккумуляторная батареяуровень электролита; коррозия выводов
Ремень привода навесного оборудованиянатяжение; повреждения
Дроссельная заслонказвук срабатывания
Вакуумные шланги впускной системысмещение; ослабление; старение; перегибы
Разъёмы электропроводкисмещение; сопротивление
Предохранителиперегорание
Болтовые соединенияослабление

Если двигатель запускается, дополнительно проверяются перечисленные ниже элементы.

Что проверяетсяЧто контролируется
Лампа проверки двигателяработа
Лампа зарядаработа
Лампа давления масларабота
Лампа температуры охлаждающей жидкостиработа
Указатель уровня топливаработа
Выпускная системаутечка отработавших газов; посторонние шумы
Впускная системаподсос воздуха

Базовая проверка двигателя

Базовая проверка выполняется, когда коды неисправностей не обнаружены и визуальный осмотр не выявил отклонений. Сначала подтверждается, что выполнена проверка системы управления двигателем, затем проверяется пуск, а если двигатель запускается — частота вращения холостого хода и система зажигания. При невозможности пуска проверяются система пуска, иммобилайзер, топливная система, зажигание и компрессия.

ШагПроверкаДействия при отрицательном результате
1Выполнена ли проверка системы управления двигателемвыполнить проверку системы управления двигателем
2Можно ли запустить двигательпроверки системы пуска, иммобилайзера, топливной системы, зажигания и компрессии
3Частота вращения холостого ходадиагностика по симптомам двигателя
4Система зажиганиядиагностика по симптомам двигателя

Проверка частоты вращения холостого хода

Норма для полностью прогретого двигателя — 850 ± 50 об/мин при выключенном кондиционере и 1 000 ± 50 об/мин при включённом. Значения одинаковы для атмосферных исполнений (NA, NA-VVT) и для турбо (Turbo).

ИсполнениеУсловиеЧастота вращения холостого хода
NA, NA-VVT: R06A, R06A D-VVT, в том числе со «стоп-старт»кондиционер выключен850 ± 50 об/мин
NA, NA-VVTкондиционер включён1 000 ± 50 об/мин
Turbo: R06A Turbo VVT, в том числе со «стоп-старт»кондиционер выключен850 ± 50 об/мин
Turboкондиционер включён1 000 ± 50 об/мин

Перед проверкой убеждаются, что проводка и шланги топливной системы и системы снижения токсичности надёжно соединены, тепловые зазоры клапанов в норме, момент зажигания в пределах нормы, всё оборудование (стеклоочистители, отопитель, освещение, кондиционер) исправно и выключено, воздушный фильтр установлен правильно и находится в хорошем состоянии, во впускной системе нет подсоса воздуха, клапан PCV и его шланг не забиты, а ECM не фиксирует коды неисправностей.

  1. Перед пуском двигателя установите селектор в положение P или N (исполнения AGS и CVT) либо рычаг в нейтраль (5M/T), затяните стояночный тормоз и подложите противооткатные упоры под ведущие колёса.
  2. Выключите зажигание и подключите Suzuki SDT-II к диагностическому разъёму DLC.
  3. Запустите двигатель и полностью прогрейте его.
  4. Проверьте частоту вращения холостого хода в списке данных Suzuki SDT-II. При проверке с выключенным кондиционером должны быть выключены вентилятор радиатора, муфта компрессора кондиционера, выключатель кондиционера, сигнал нагрузки вентилятора отопителя, выключатель стоп-сигналов и электрическая нагрузка; при включённом кондиционере — выключатель стоп-сигналов и электрическая нагрузка.

При отклонении от указанных значений выполняется диагностика по симптомам — проверка проблем холостого хода.

Диагностика по симптомам двигателя

Если визуальный осмотр и базовая проверка не выявили неисправность, проверка ведётся по симптомам.

СимптомПорядок проверки
Коленвал вращается медленно или не вращается
  1. Аккумуляторная батарея, включая цепь зарядки
  2. Стартер и его цепи
  3. Блок автоматической блокировки рулевого управления, включая невозможность снять блокировку (исполнение с запуском кнопкой)
  4. Обнаружение мобильного пульта (пульт не обнаруживается в зоне действия функции запуска или радиопомехи)
  5. Положение селектора: не определяется диапазон P или N (исполнения CVT и AGS)
  6. Выключатель стоп-сигналов (CVT, AGS) или выключатель педали сцепления (механика)
Двигатель не глохнет
  1. Система ESP
  2. Система связи CAN
  3. Сигнал скорости автомобиля
Двигатель не запускается, вспышек нет
  1. Аккумуляторная батарея, включая цепь зарядки

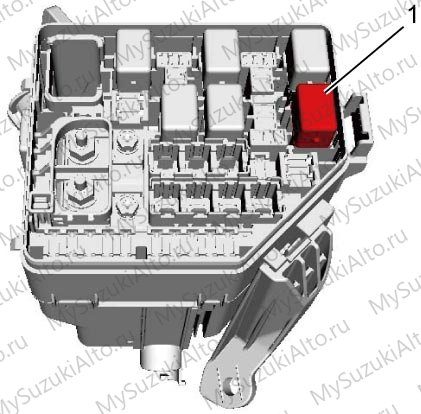

  2. Цепь питания и «массы» ECM
  3. Катушка зажигания
  4. Свеча зажигания
  5. Давление топлива
  6. Топливная форсунка
  7. Система электронного дросселя
  8. Обнаружение мобильного пульта
Двигатель не запускается, вспышки есть
  1. Подсос воздуха во впускной системе, включая клапан PCV
  2. Давление топлива
  3. Компрессия, включая тепловые зазоры клапанов
  4. Топливная форсунка
  5. Система электронного дросселя
Плохой пуск на холодном двигателе
  1. Подсос воздуха во впускной системе, включая клапан PCV
  2. Система электронного дросселя
  3. Давление топлива
  4. Компрессия, включая тепловые зазоры клапанов
  5. Топливная форсунка
  6. Катушка зажигания
  7. Свеча зажигания
  8. Выпускная система
  9. Клапан EGR (NA-VVT)
Плохой пуск на прогретом двигателе
  1. Подсос воздуха во впускной системе, включая клапан PCV
  2. Катушка зажигания
  3. Свеча зажигания
  4. Топливная форсунка
  5. Система электронного дросселя
  6. Компрессия, включая тепловые зазоры клапанов
  7. Выпускная система
  8. Клапан EGR (NA-VVT)
Провал при первом выходе на холостой ход
  1. Подсос воздуха во впускной системе, включая клапан PCV
  2. Система электронного дросселя
  3. Давление топлива
  4. Топливная форсунка
  5. Катушка зажигания
  6. Свеча зажигания
  7. Компрессия, включая тепловые зазоры клапанов
  8. Выпускная система
Повышенная частота холостого хода
  1. Подсос воздуха во впускной системе, включая клапан PCV
  2. Система электронного дросселя
  3. Аккумуляторная батарея, включая цепь зарядки
  4. Топливная форсунка
  5. Дроссельная заслонка
Пониженная частота холостого хода
  1. Подсос воздуха во впускной системе, включая клапан PCV
  2. Система электронного дросселя
  3. Давление топлива
  4. Топливная форсунка
  5. Выпускная система
Нестабильный холостой ход
  1. Подсос воздуха во впускной системе, включая клапан PCV
  2. Система электронного дросселя
  3. Катушка зажигания
  4. Свеча зажигания
  5. Топливная форсунка
  6. Компрессия, включая тепловые зазоры клапанов
  7. Выпускная система
  8. Клапан EGR (NA-VVT)
Плохая приёмистость: провал
  1. Подсос воздуха во впускной системе, включая клапан PCV
  2. Давление топлива
  3. Топливная форсунка
  4. Катушка зажигания
  5. Свеча зажигания
  6. Компрессия, включая тепловые зазоры клапанов
  7. Выпускная система
  8. Клапан EGR (NA-VVT)
Плохая приёмистость: вялый разгон
  1. Подсос воздуха во впускной системе, включая клапан PCV
  2. Катушка зажигания
  3. Свеча зажигания
  4. Давление топлива
  5. Топливная форсунка
  6. Компрессия, включая тепловые зазоры клапанов
  7. Выпускная система
  8. Система электронного дросселя
  9. Клапан EGR (NA-VVT)
Хлопки в выпускной системе
  1. Подсос воздуха во впускной системе, включая клапан PCV
  2. Катушка зажигания
  3. Свеча зажигания
  4. Топливная форсунка
  5. Выпускная система
Плохая приёмистость: рывки
  1. Подсос воздуха во впускной системе, включая клапан PCV
  2. Катушка зажигания
  3. Свеча зажигания
  4. Давление топлива
  5. Топливная форсунка
  6. Клапан EGR (NA-VVT)
Двигатель глохнет на холостом ходу
  1. Подсос воздуха во впускной системе, включая клапан PCV
  2. Система электронного дросселя
  3. Давление топлива
  4. Топливная форсунка
  5. Выпускная система
  6. Клапан EGR (NA-VVT)
Двигатель глохнет при равномерном движении
  1. Подсос воздуха во впускной системе, включая клапан PCV
  2. Давление топлива
  3. Топливная форсунка
  4. Катушка зажигания
  5. Свеча зажигания
Двигатель глохнет при замедлении
  1. Подсос воздуха во впускной системе, включая клапан PCV
  2. Топливная форсунка
Двигатель глохнет под нагрузкой
  1. Подсос воздуха во впускной системе, включая клапан PCV
  2. Катушка зажигания
  3. Свеча зажигания
  4. Давление топлива
  5. Топливная форсунка
  6. Выпускная система
  7. Клапан EGR (NA-VVT)

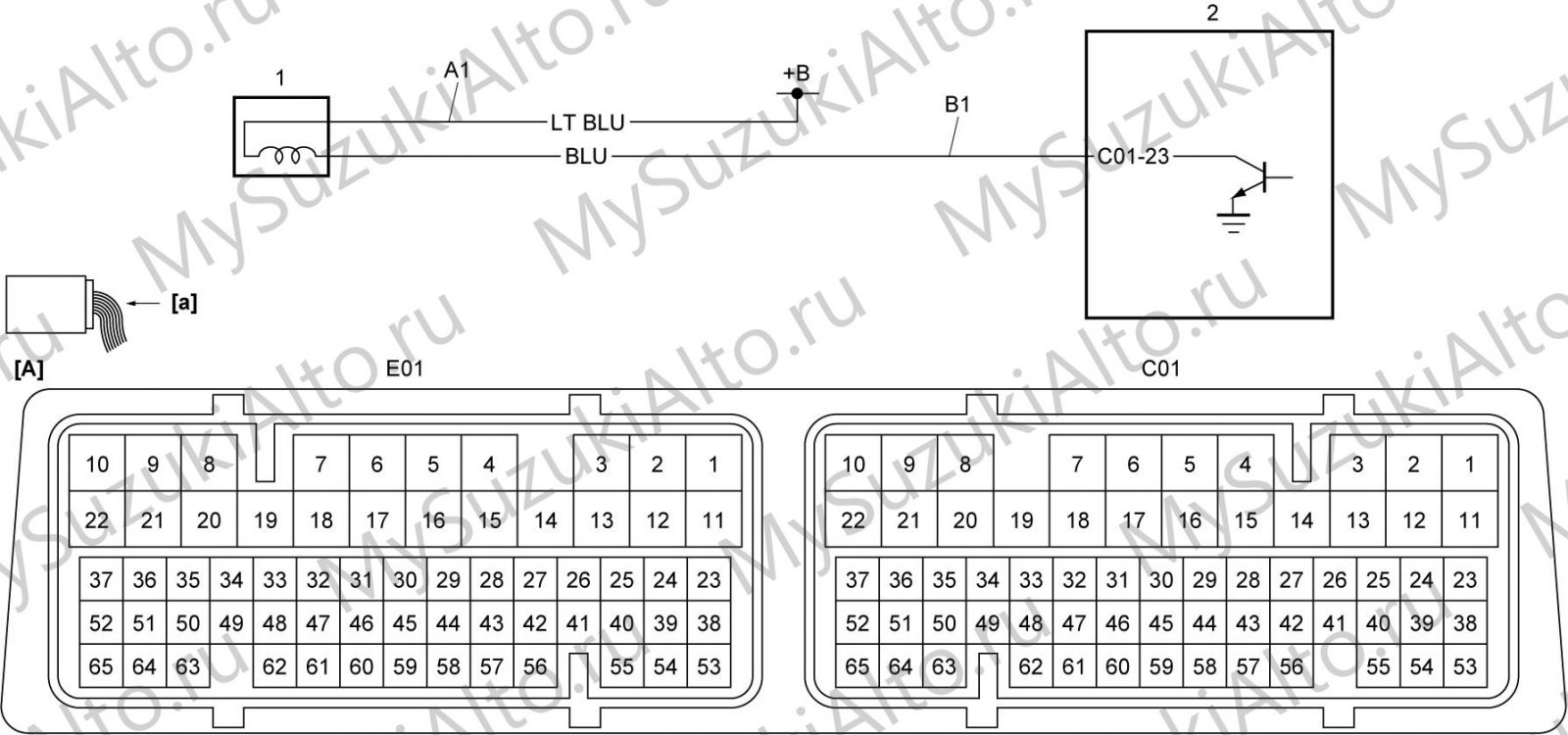

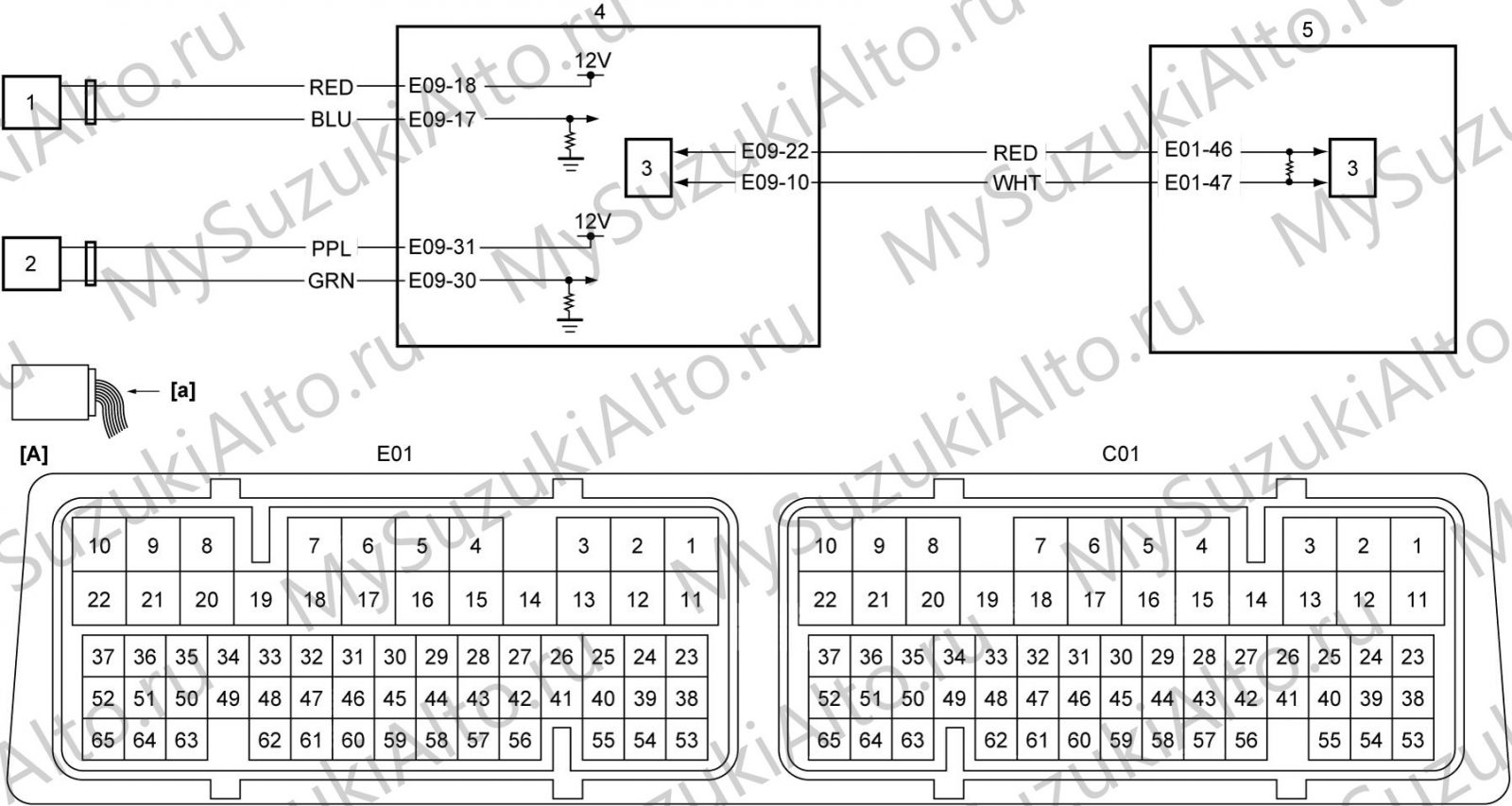

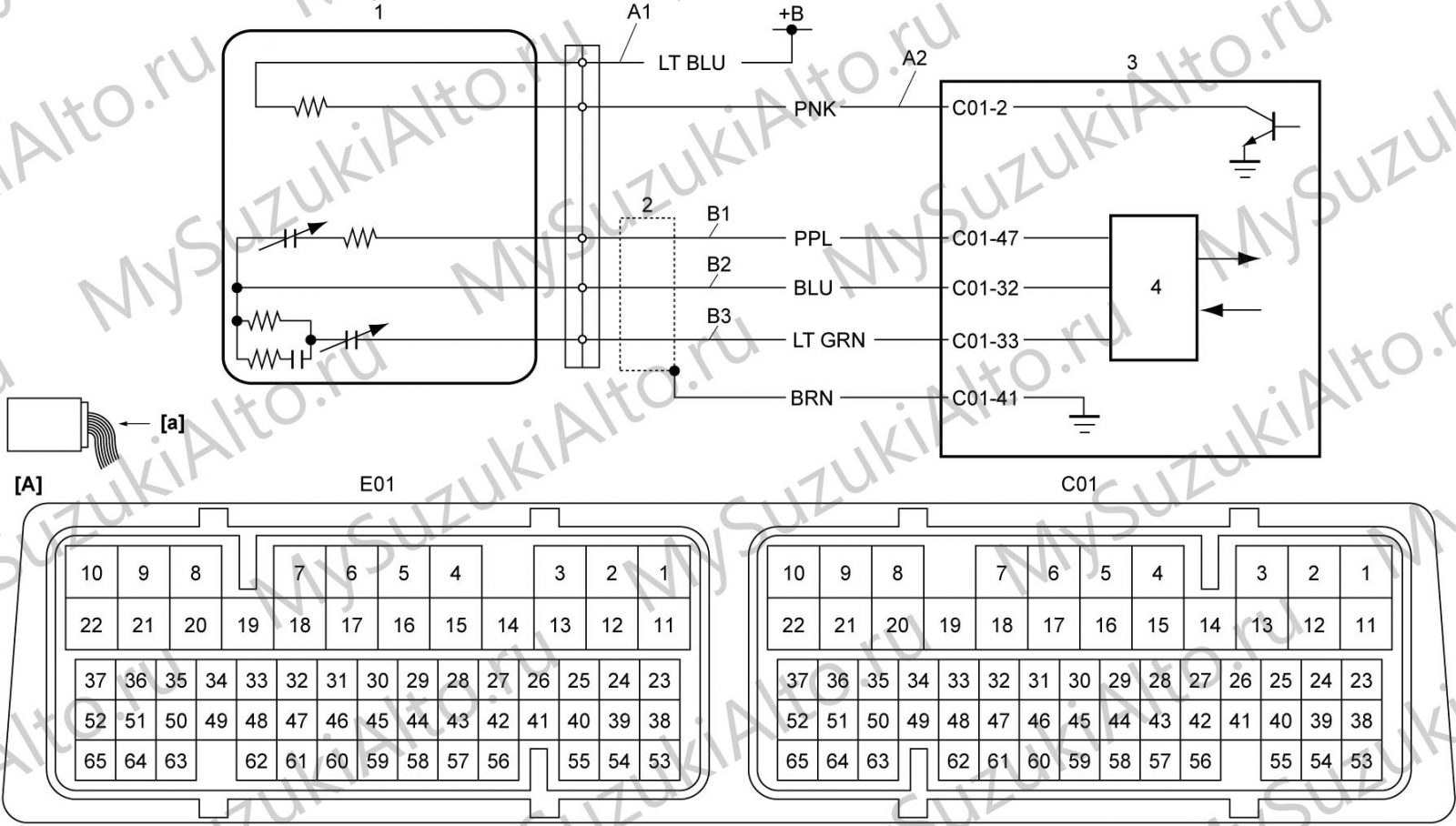

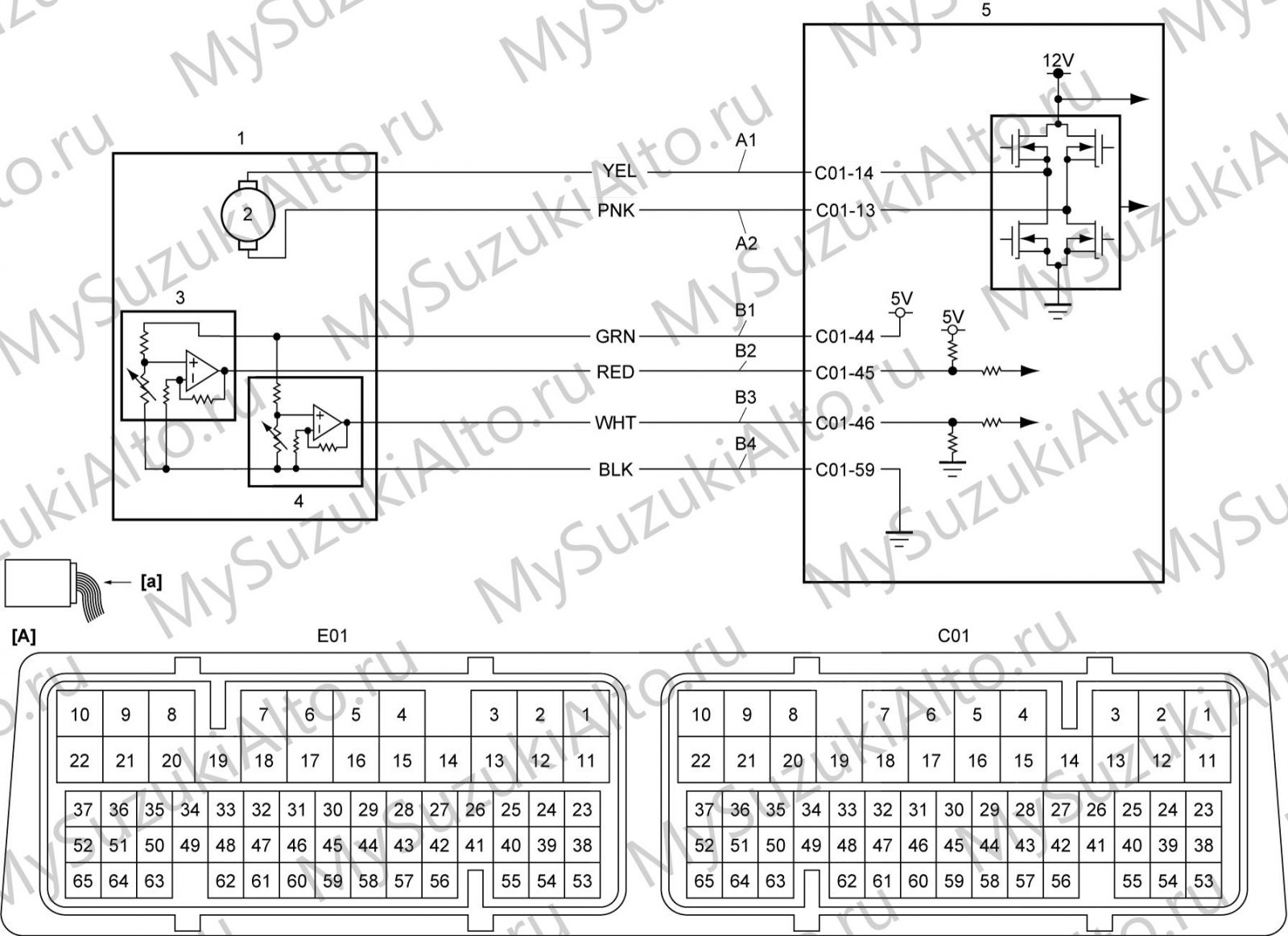

Коды неисправностей и отказоустойчивые режимы

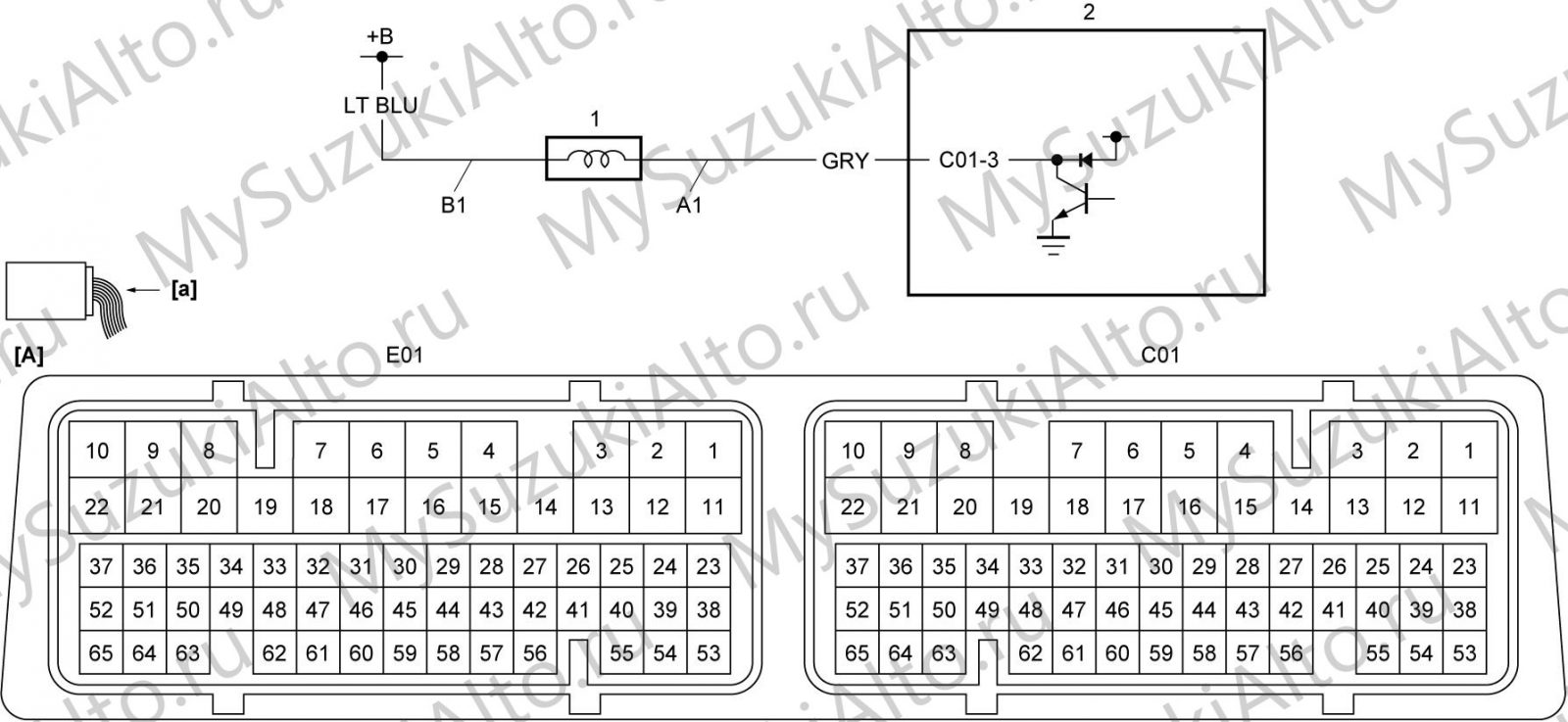

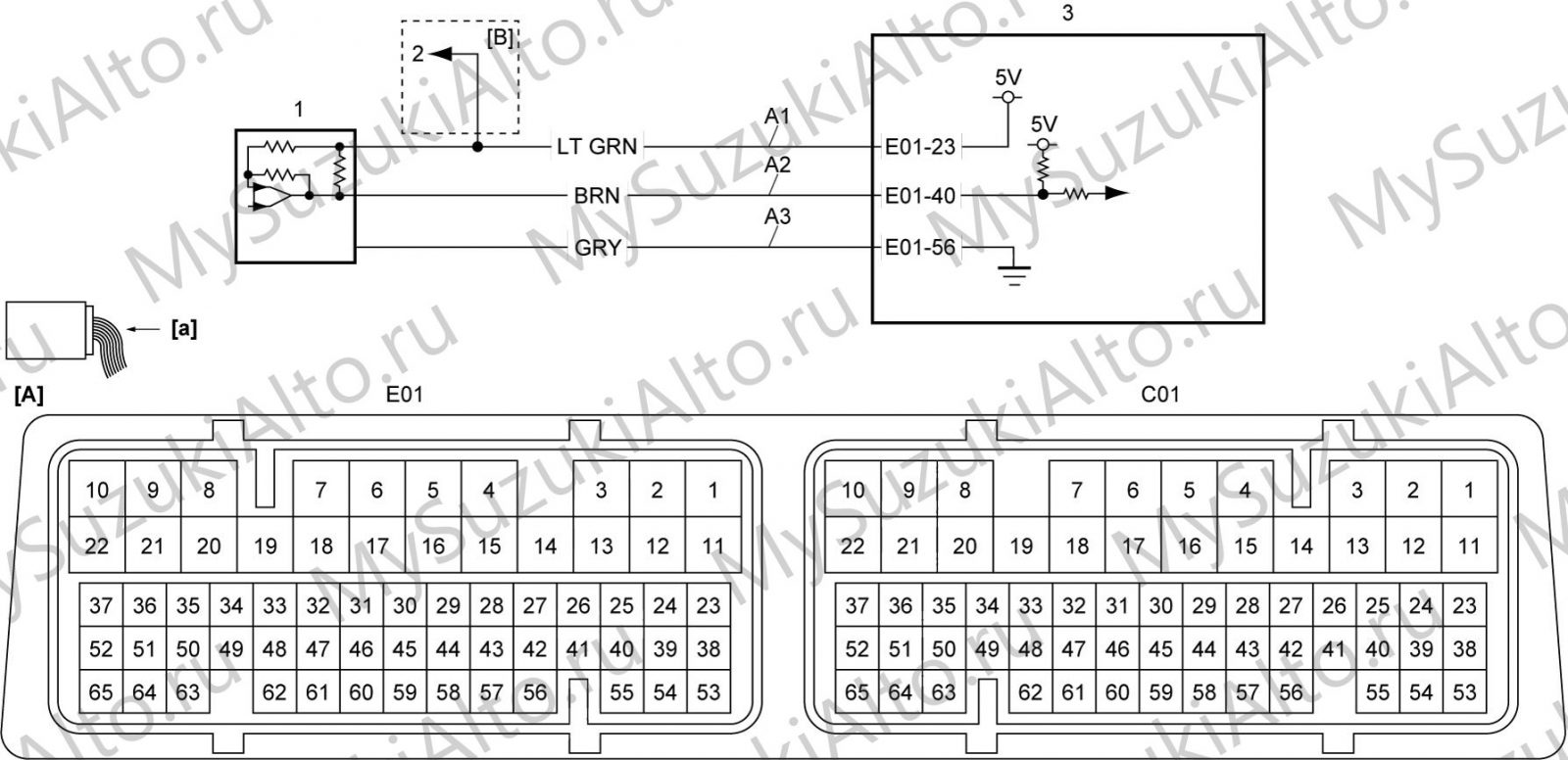

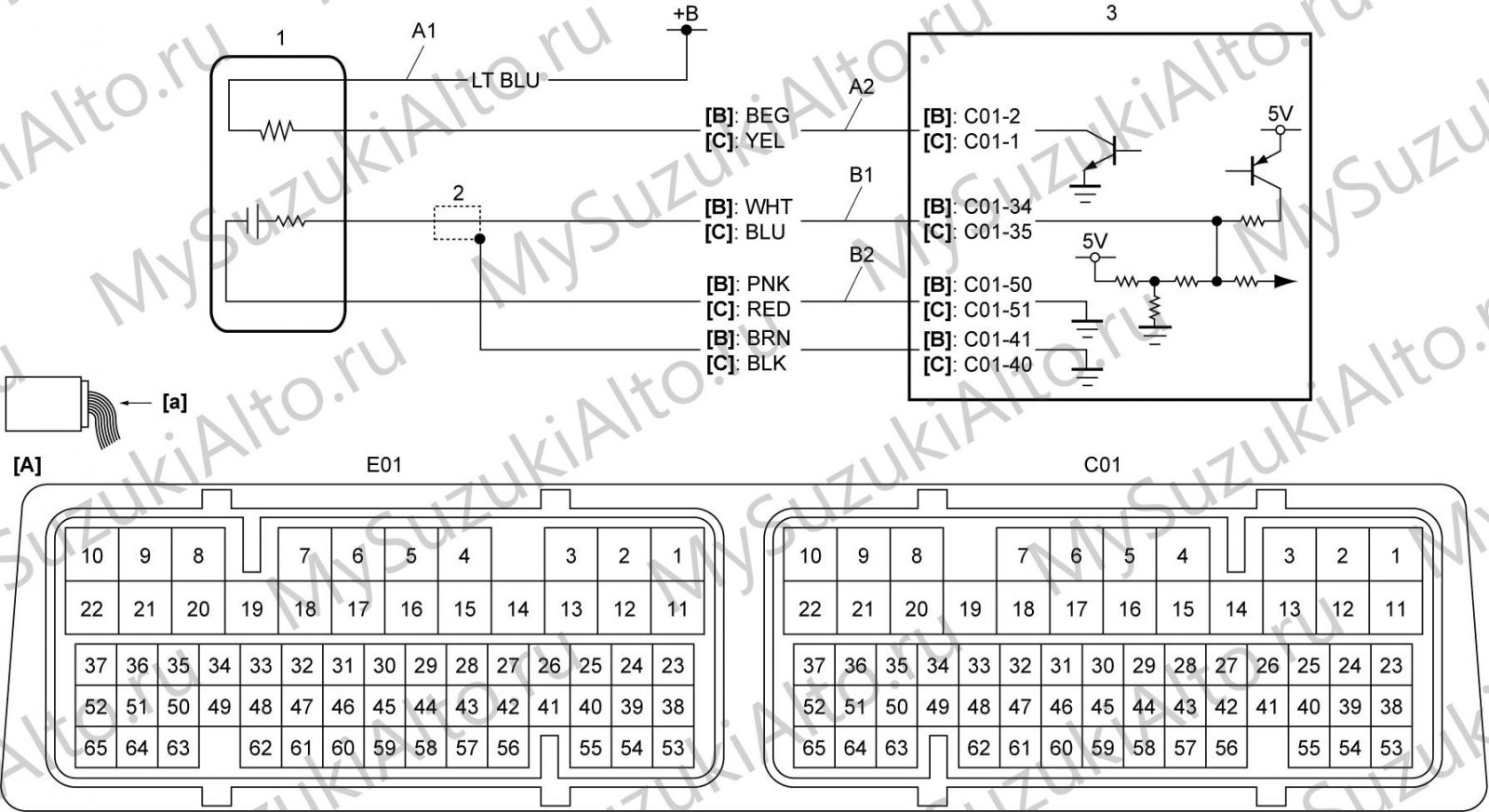

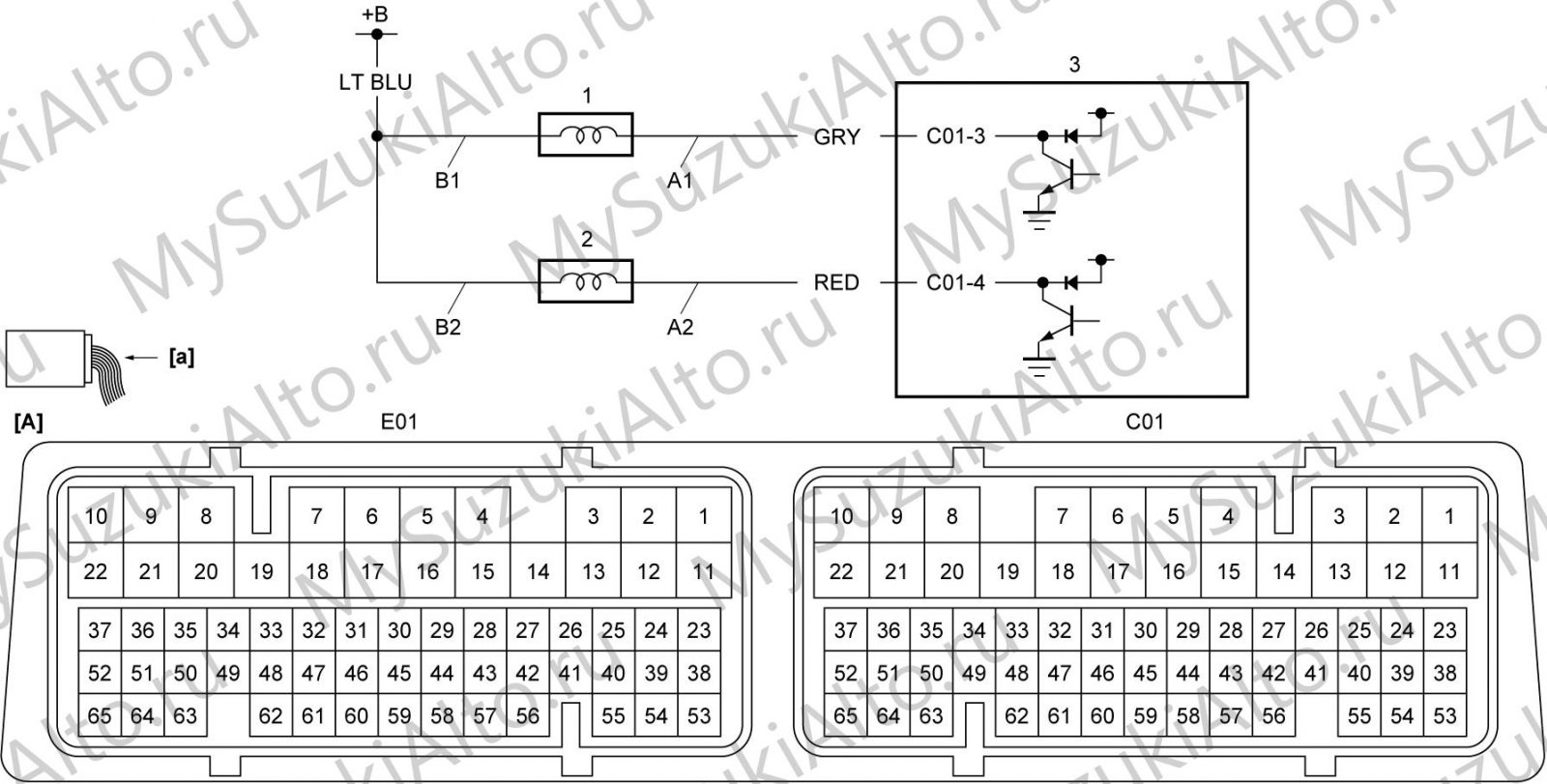

Полный перечень кодов неисправностей системы управления двигателем с условиями обнаружения и таблица отказоустойчивых режимов ECM приведены на странице Коды неисправностей двигателя R06A.

Раздел 1E руководства — смазочная система; моменты затяжки по узлам — в сводной таблице.

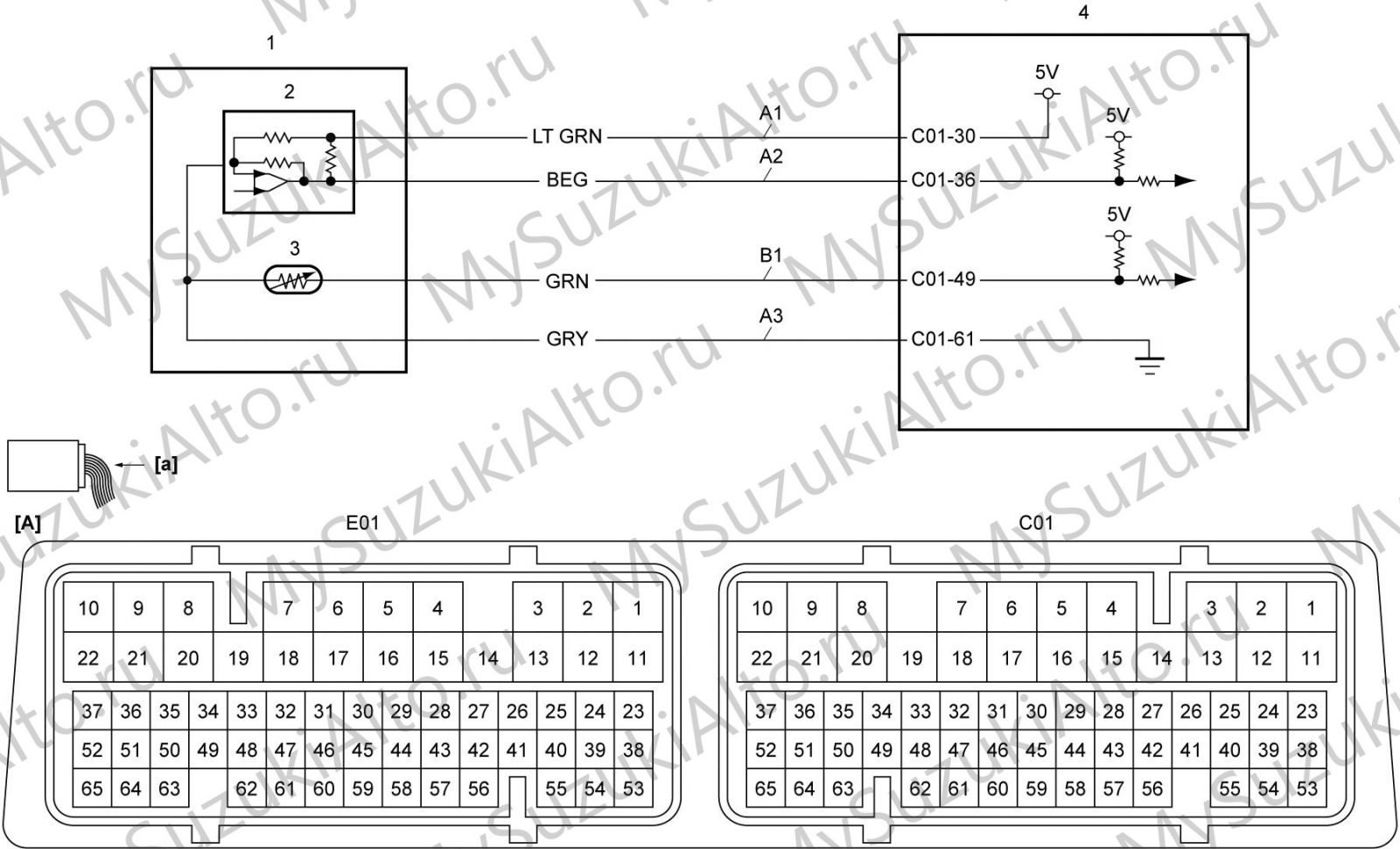

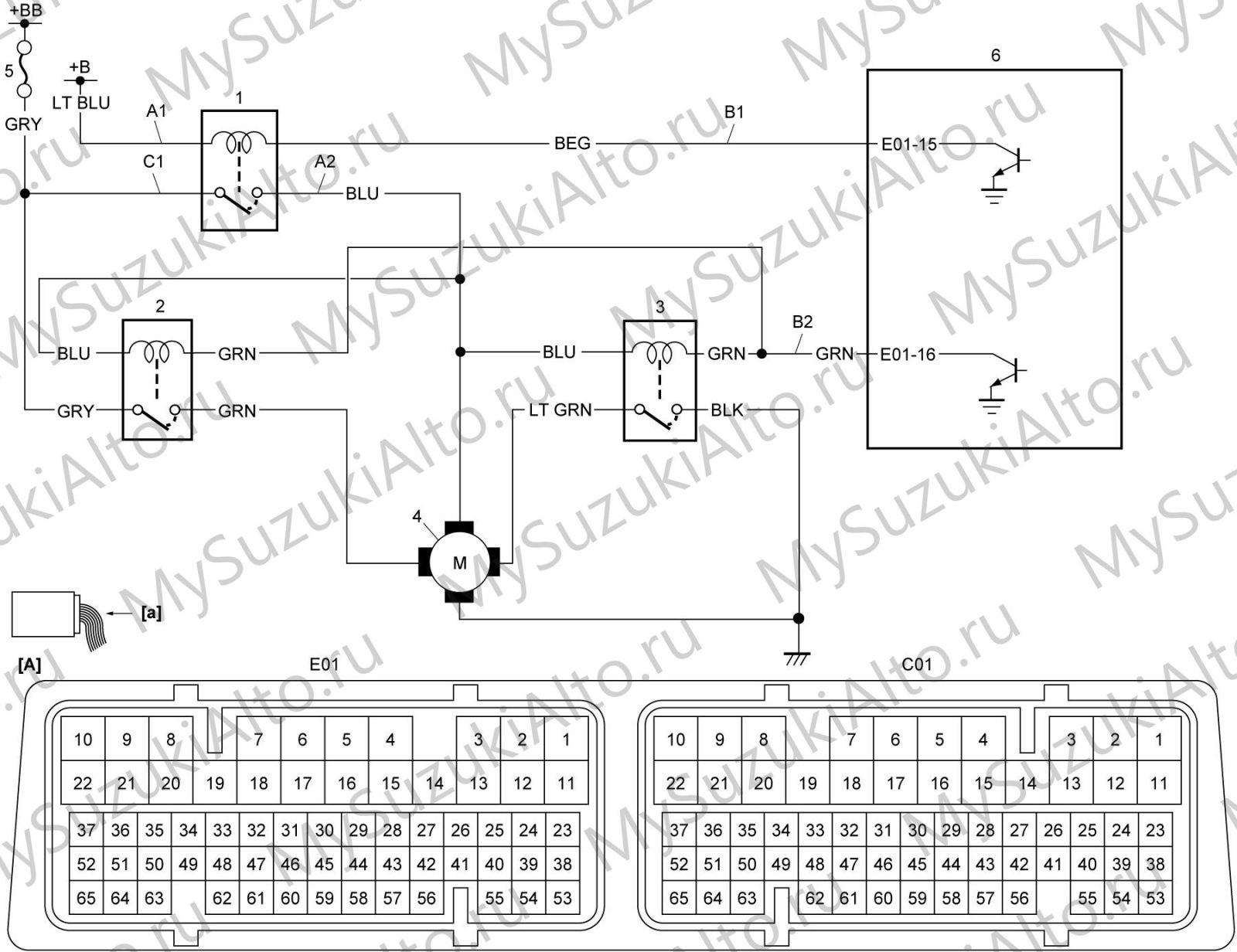

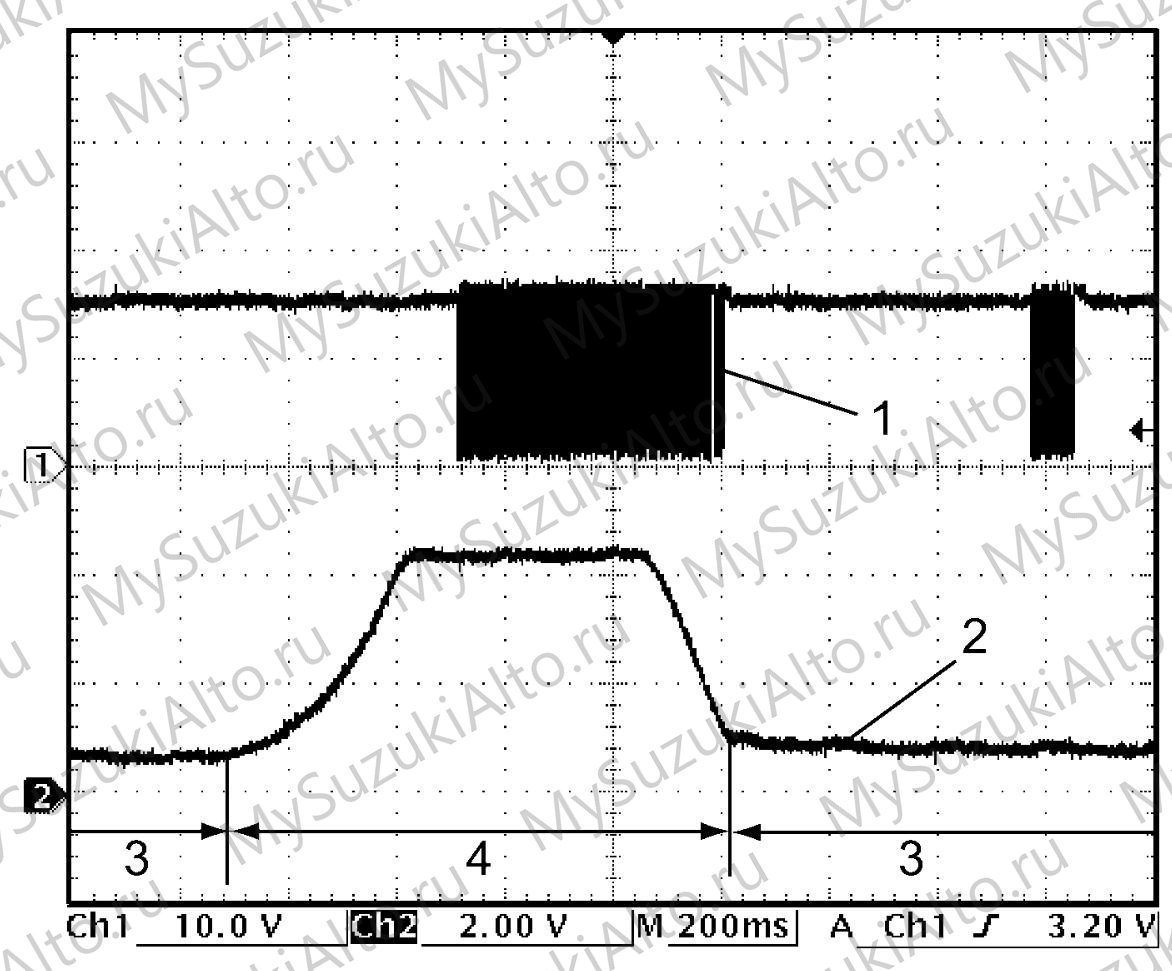

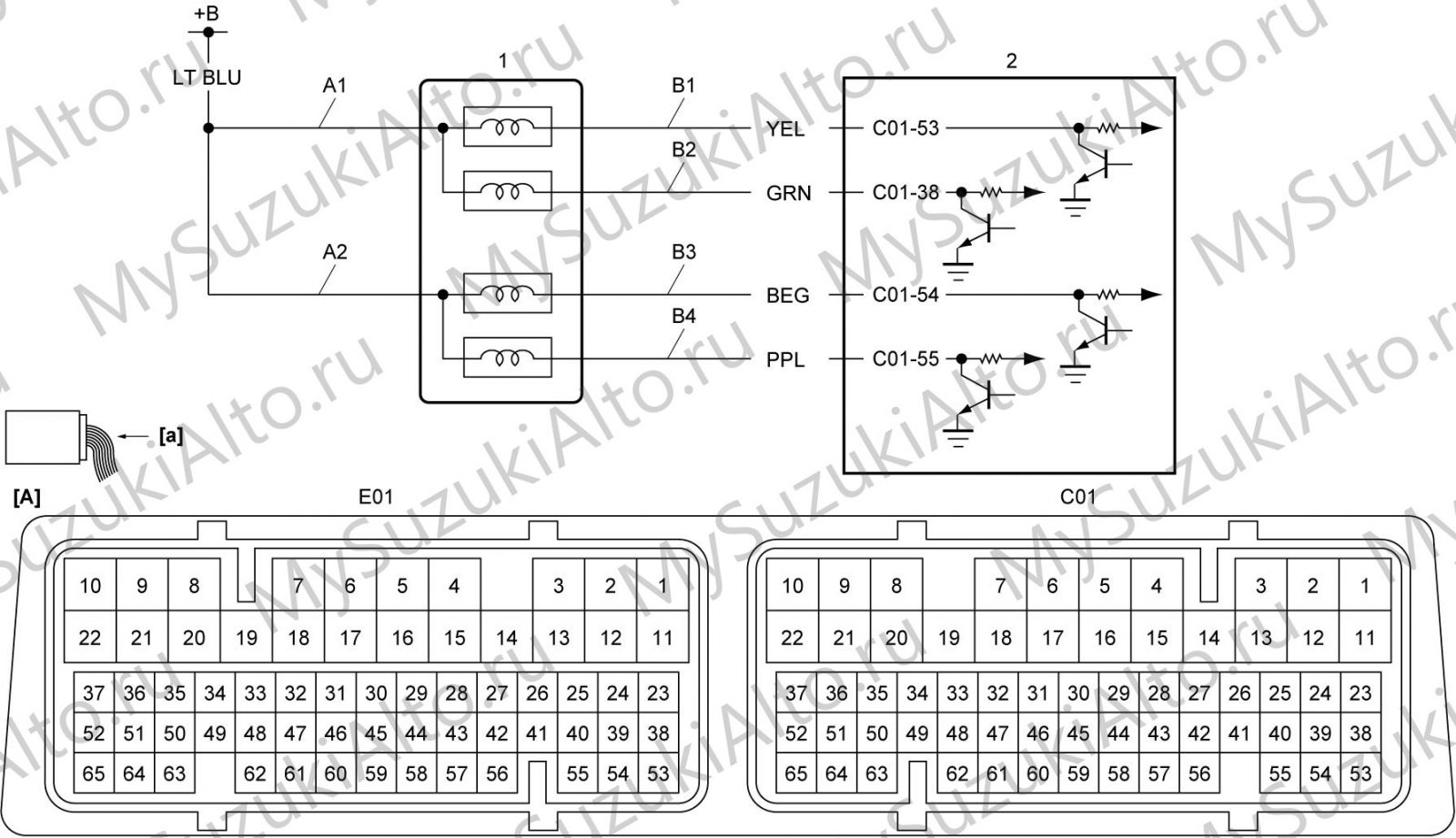

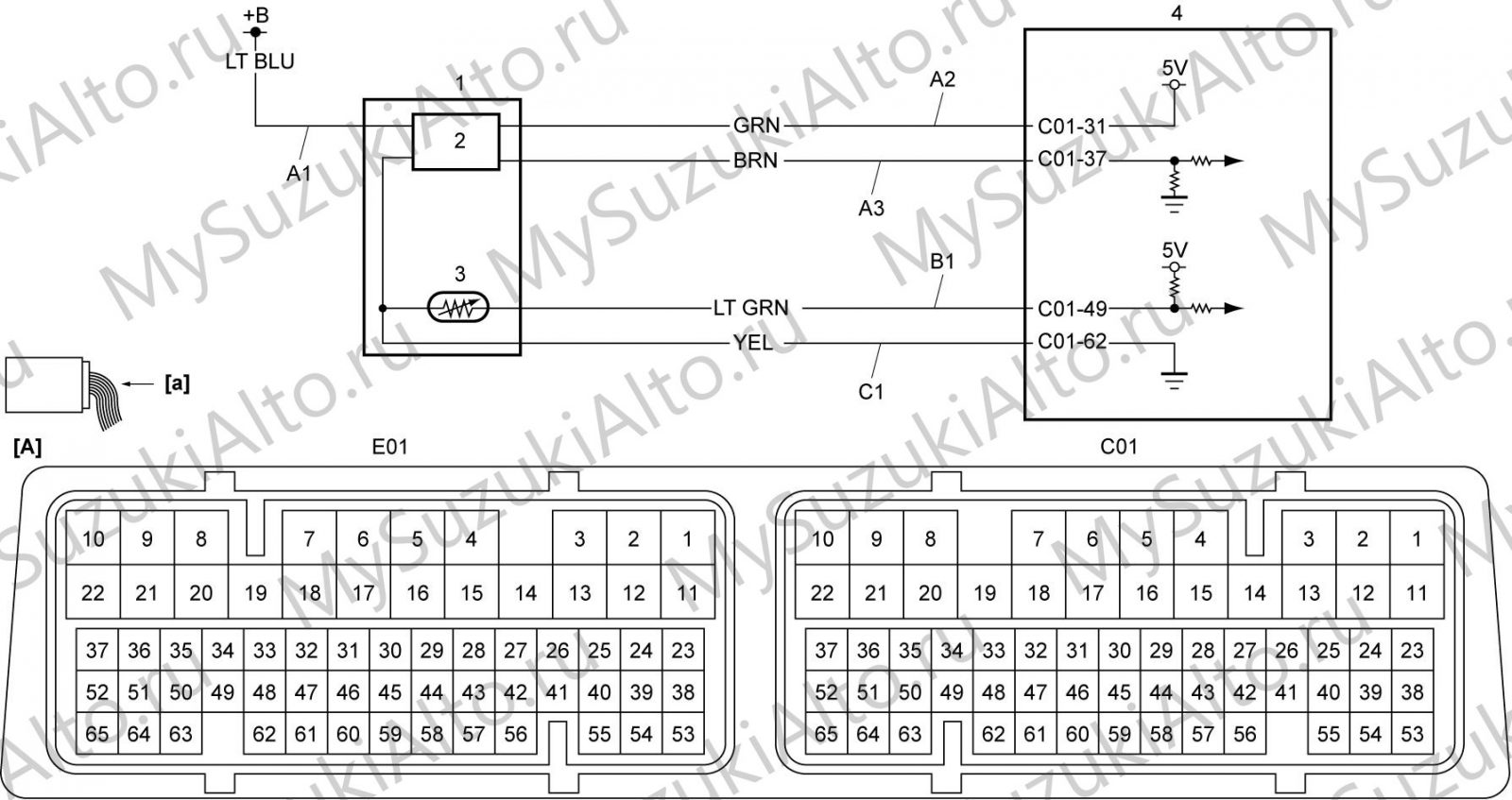

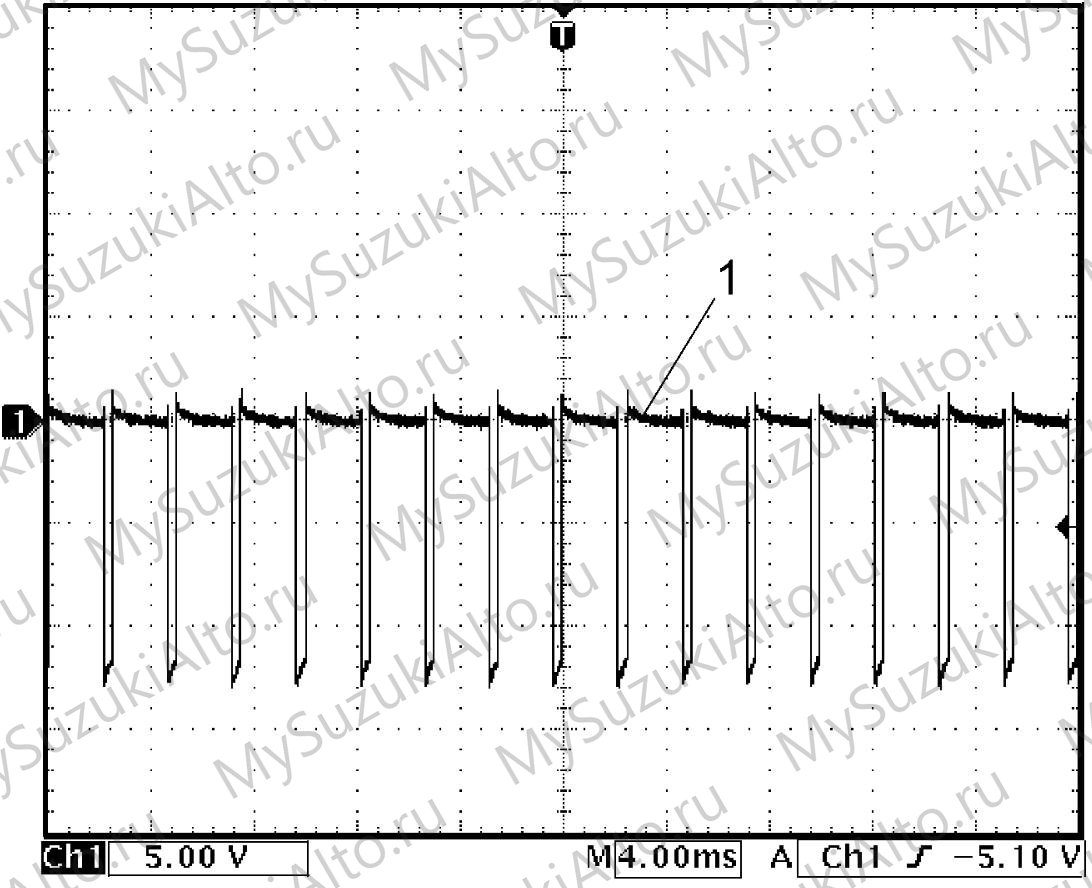

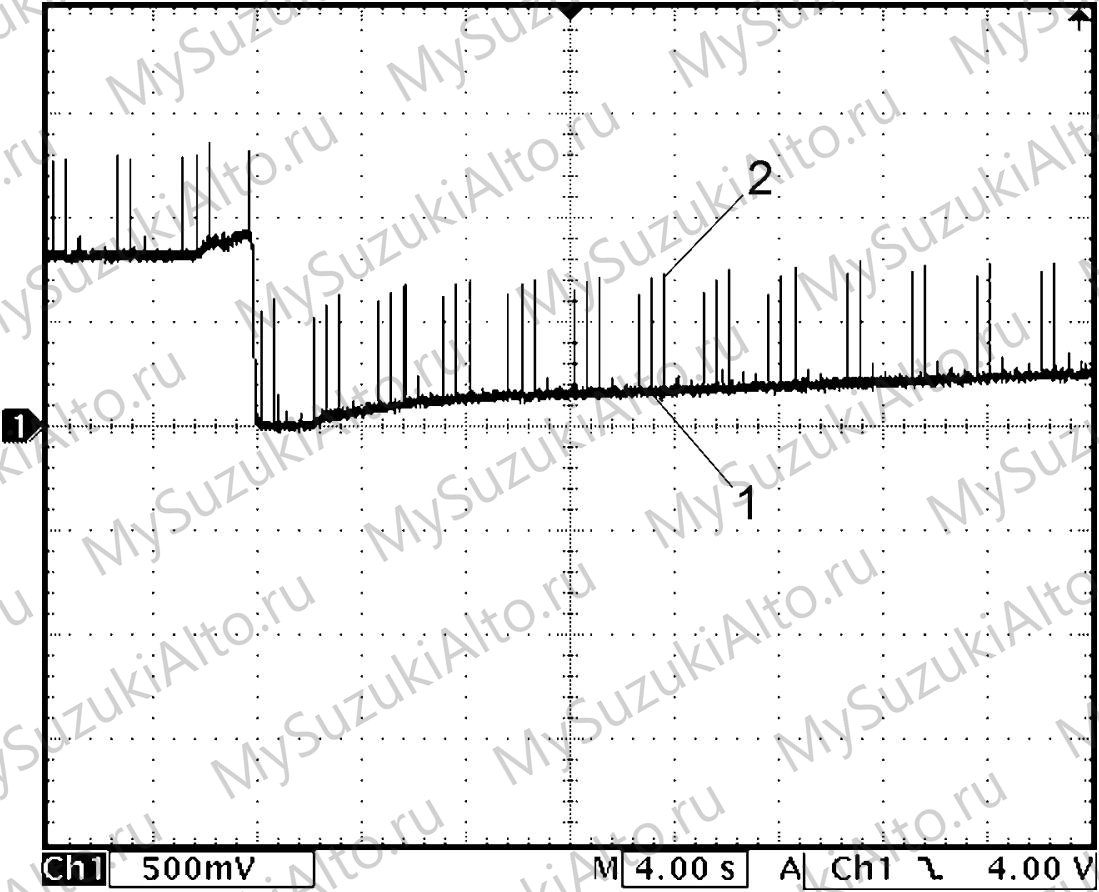

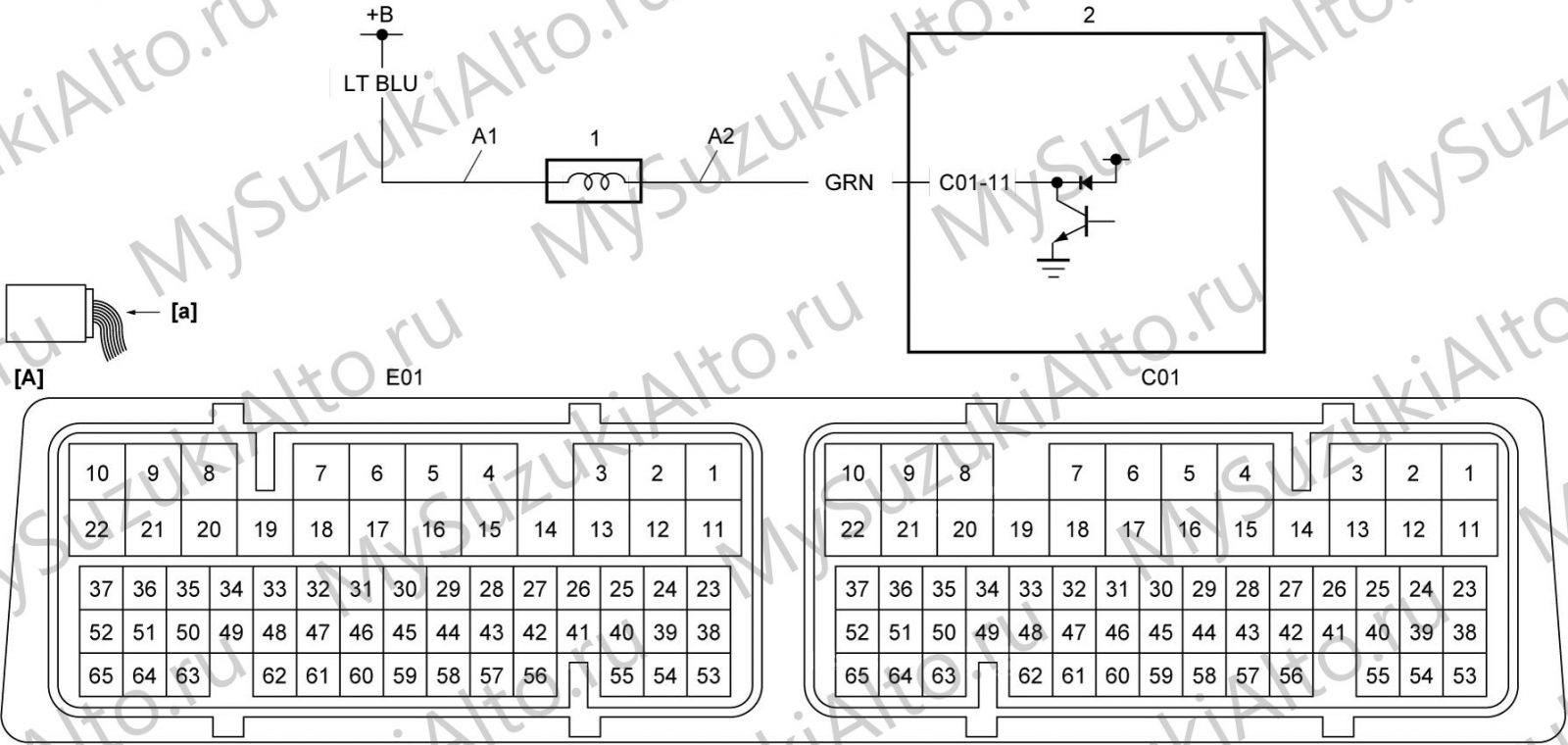

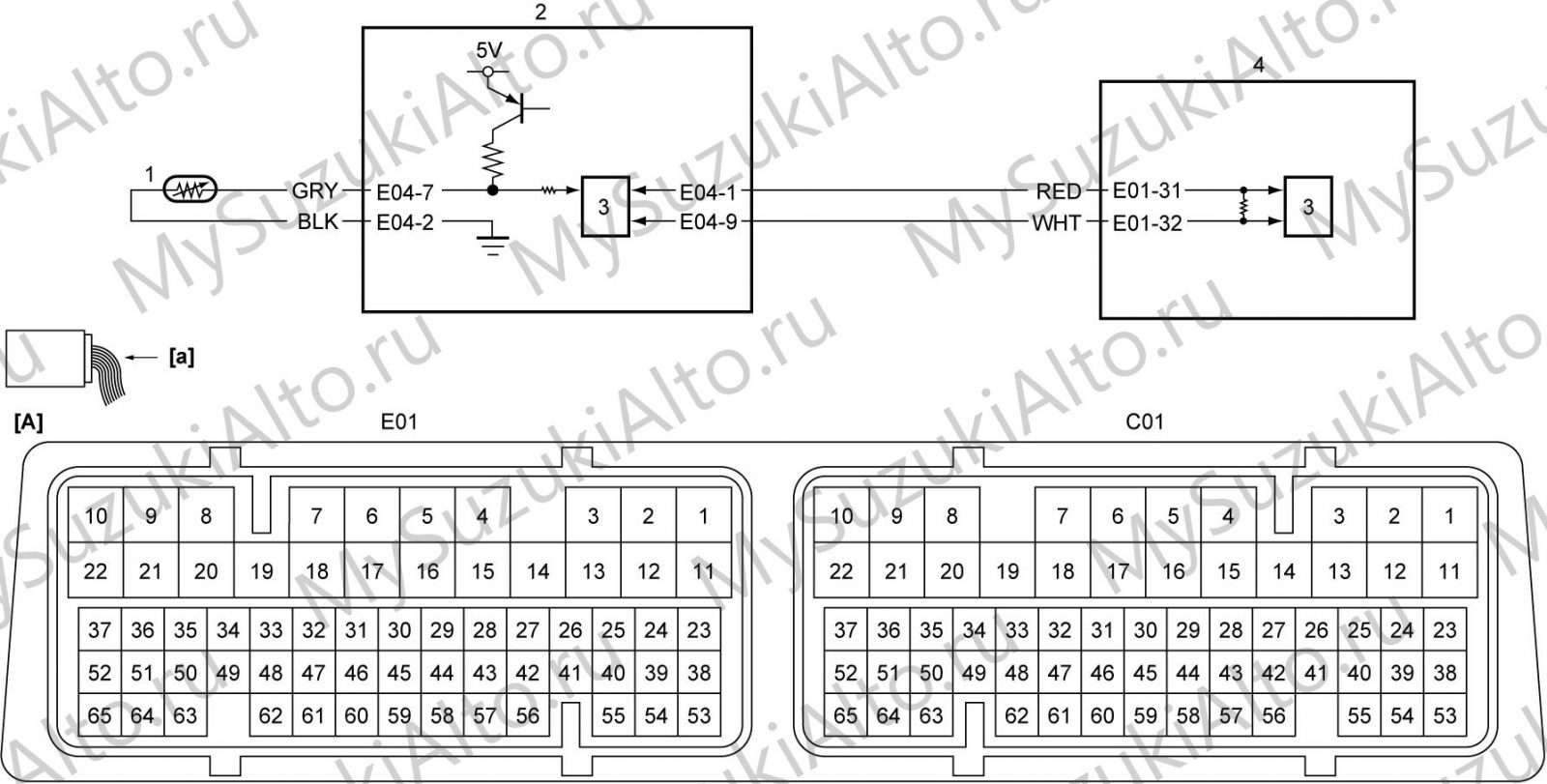

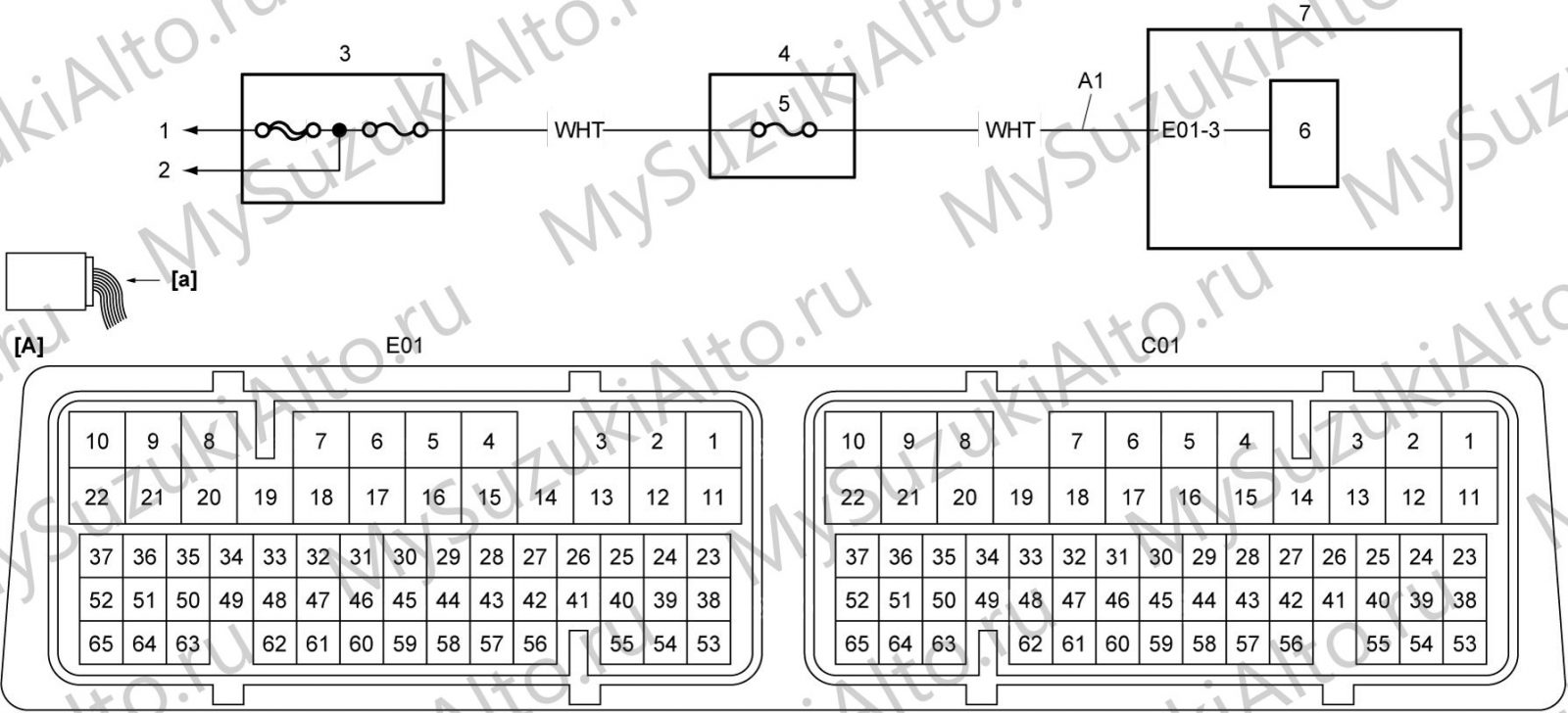

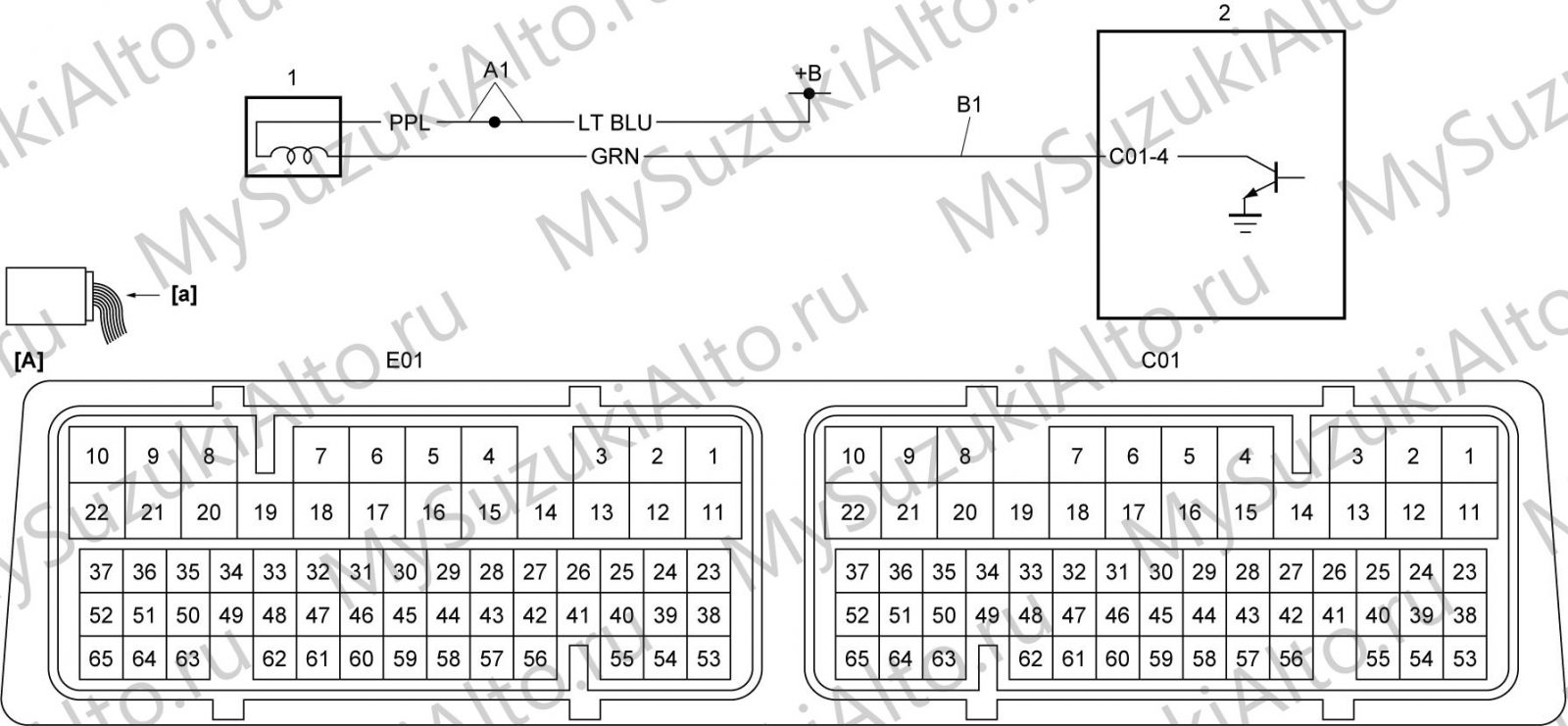

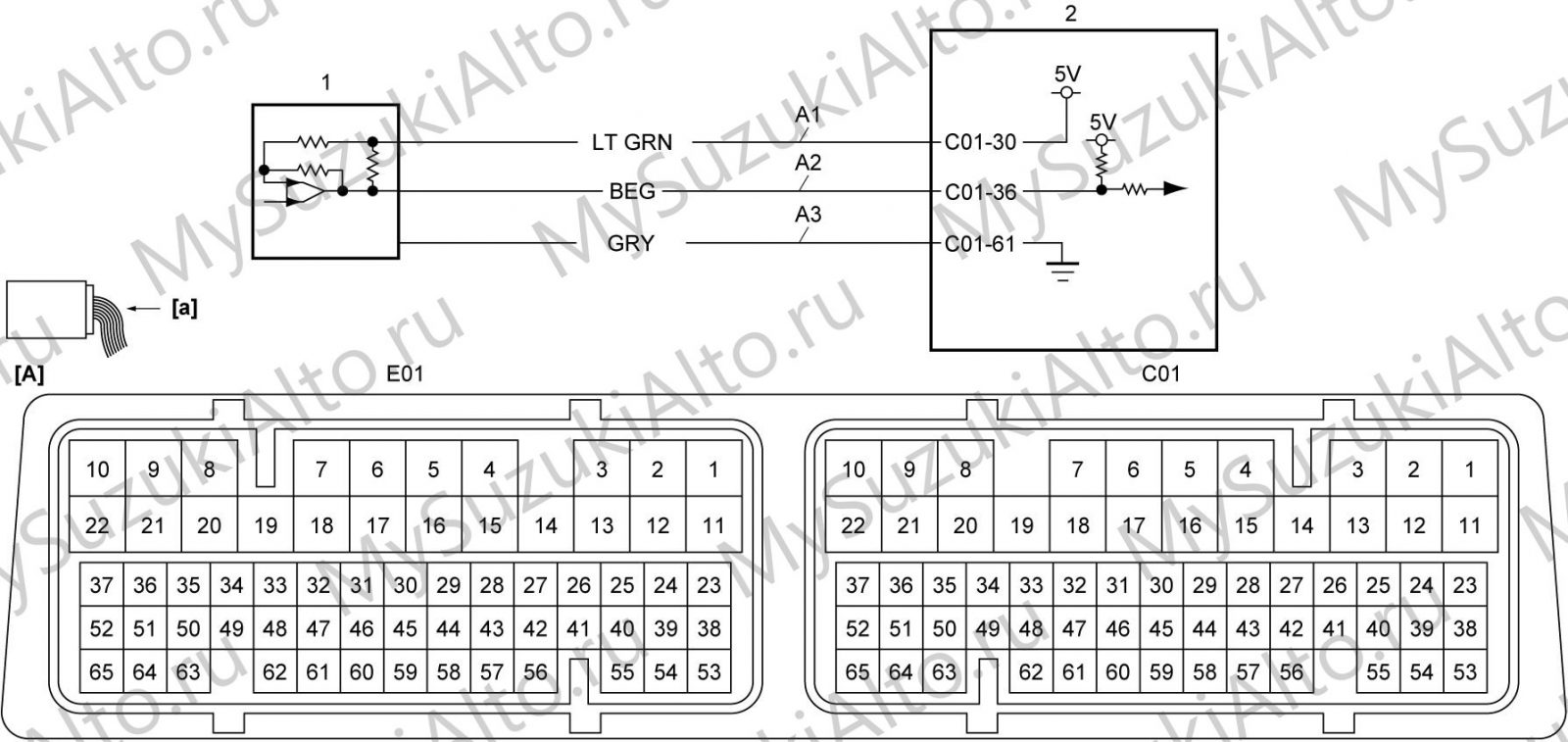

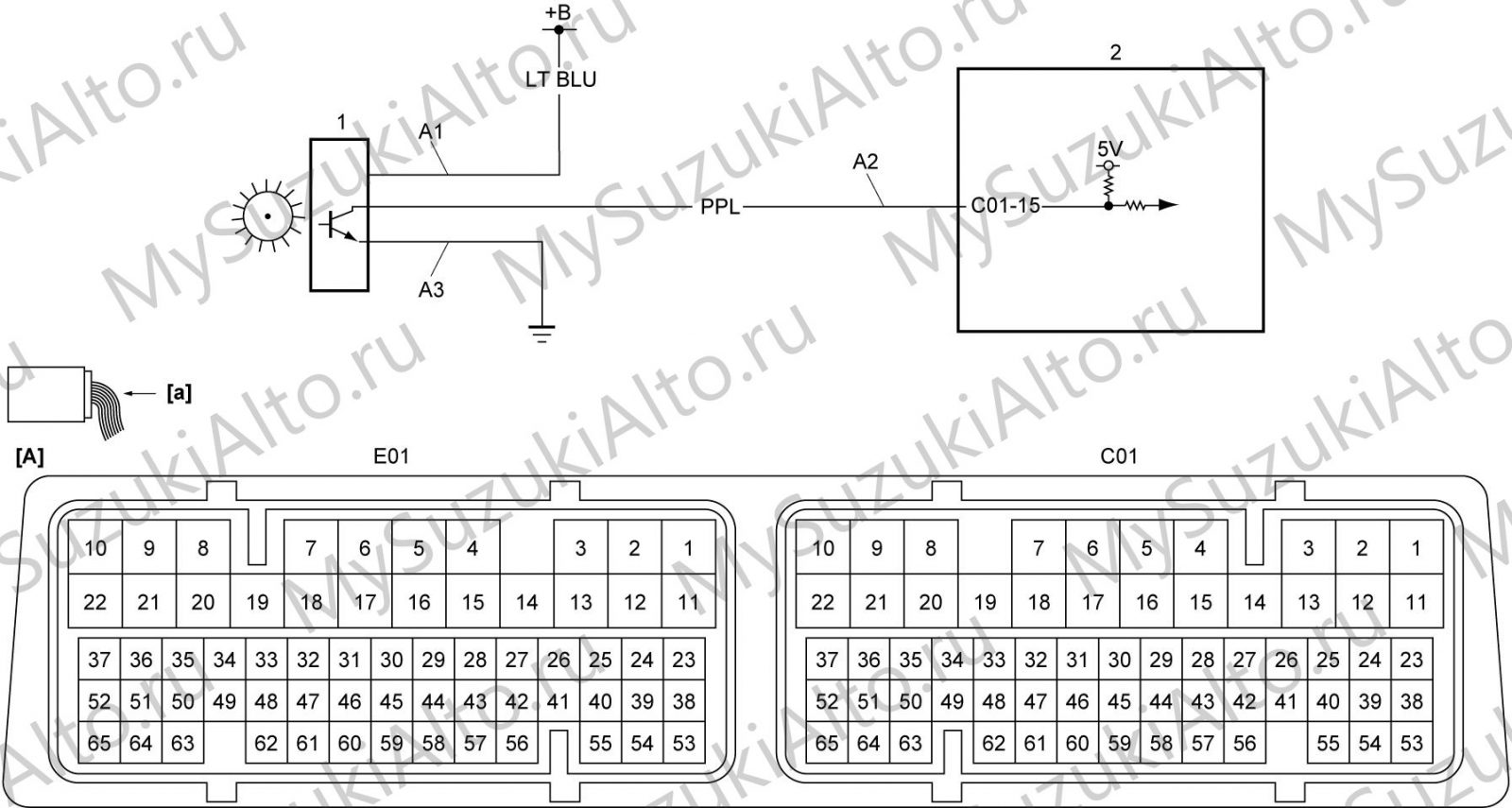

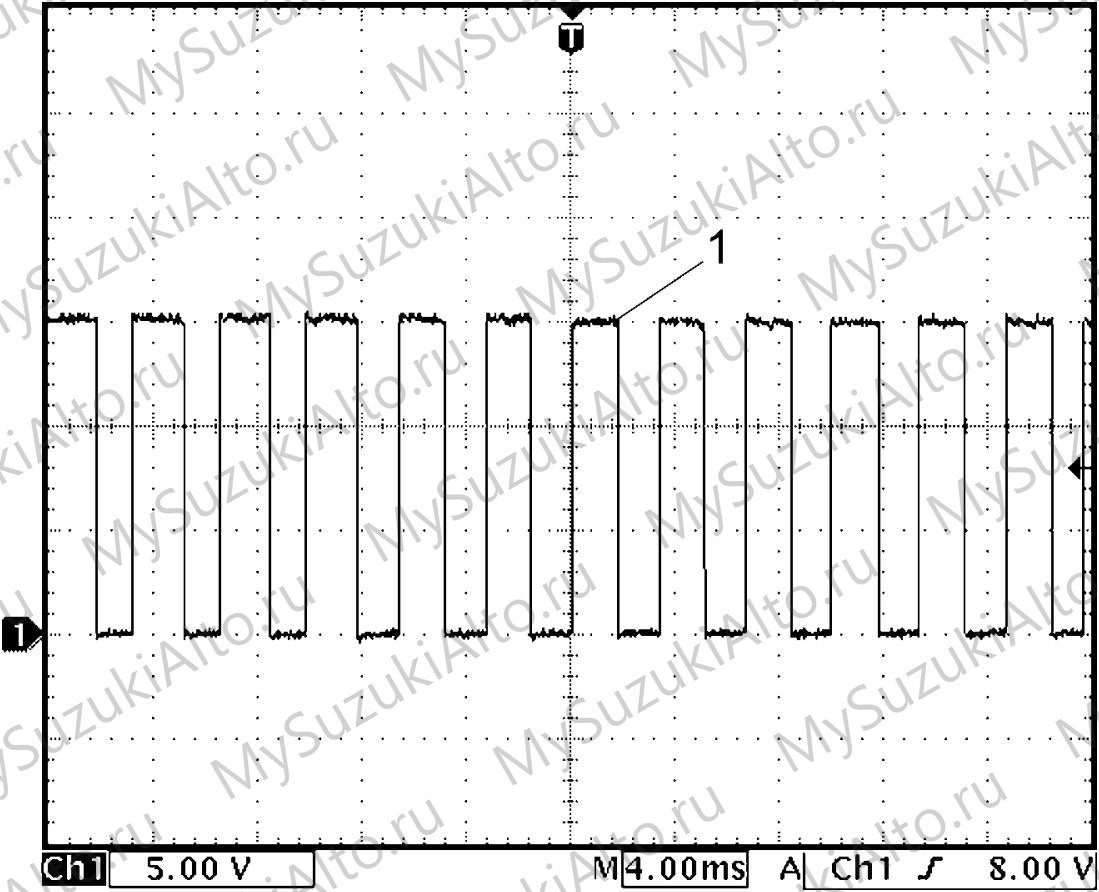

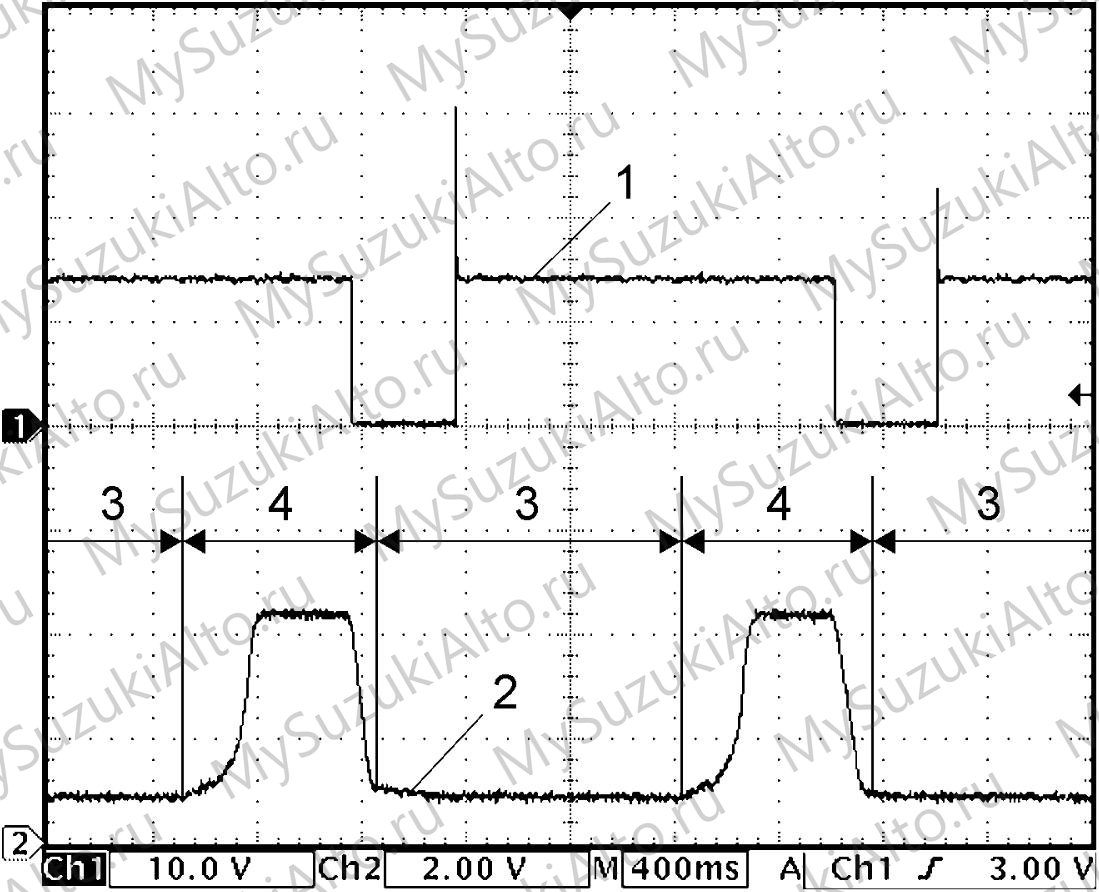

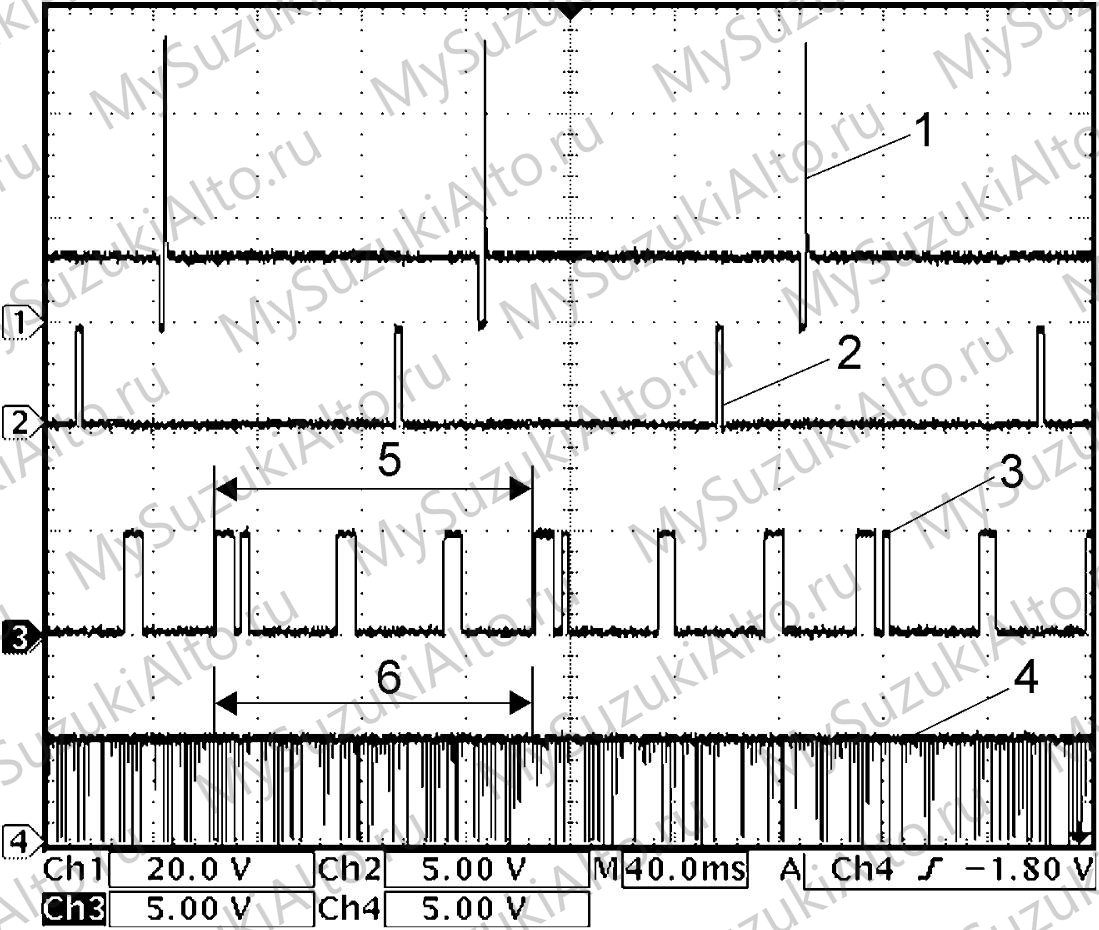

Иллюстрации руководства

Частые вопросы

У полностью прогретого двигателя R06A — 850 ± 50 об/мин при выключенном кондиционере и 1 000 ± 50 об/мин при включённом. Значения одинаковы для атмосферных исполнений (NA, NA-VVT) и для турбо (Turbo), включая версии со «стоп-старт».

Соединение проводки и шлангов топливной системы и системы снижения токсичности, тепловые зазоры клапанов, момент зажигания, исправность и выключенное состояние всего оборудования, правильную установку воздушного фильтра, отсутствие подсоса воздуха во впускной системе, незабитый клапан PCV и отсутствие кодов неисправностей в ECM.

Списком данных Suzuki SDT-II, подключённого к диагностическому разъёму DLC. Проверка выполняется на полностью прогретом двигателе при выключенных вентиляторе радиатора, муфте компрессора кондиционера, выключателе кондиционера, нагрузке вентилятора отопителя, выключателе стоп-сигналов и электрической нагрузке.
