Кузов и электрооборудование Suzuki Alto HA36: свет, приборы, стеклоподъёмники, замки, кузов

Раздел 9 заводского руководства: обозначения электросхем, освещение, комбинация приборов с кодами, стеклоочиститель, стеклоподъёмники и замки, кузовные работы и аудиосистема.

Раздел 9 охватывает кузов и электрооборудование: обозначения электросхем, освещение, комбинацию приборов, стеклоочиститель и омыватель, стеклоподъёмники, зеркала и обогрев, центральный замок, сиденья, бамперы и навесные элементы, кузовные панели, антикоррозионную обработку и аудиосистему.

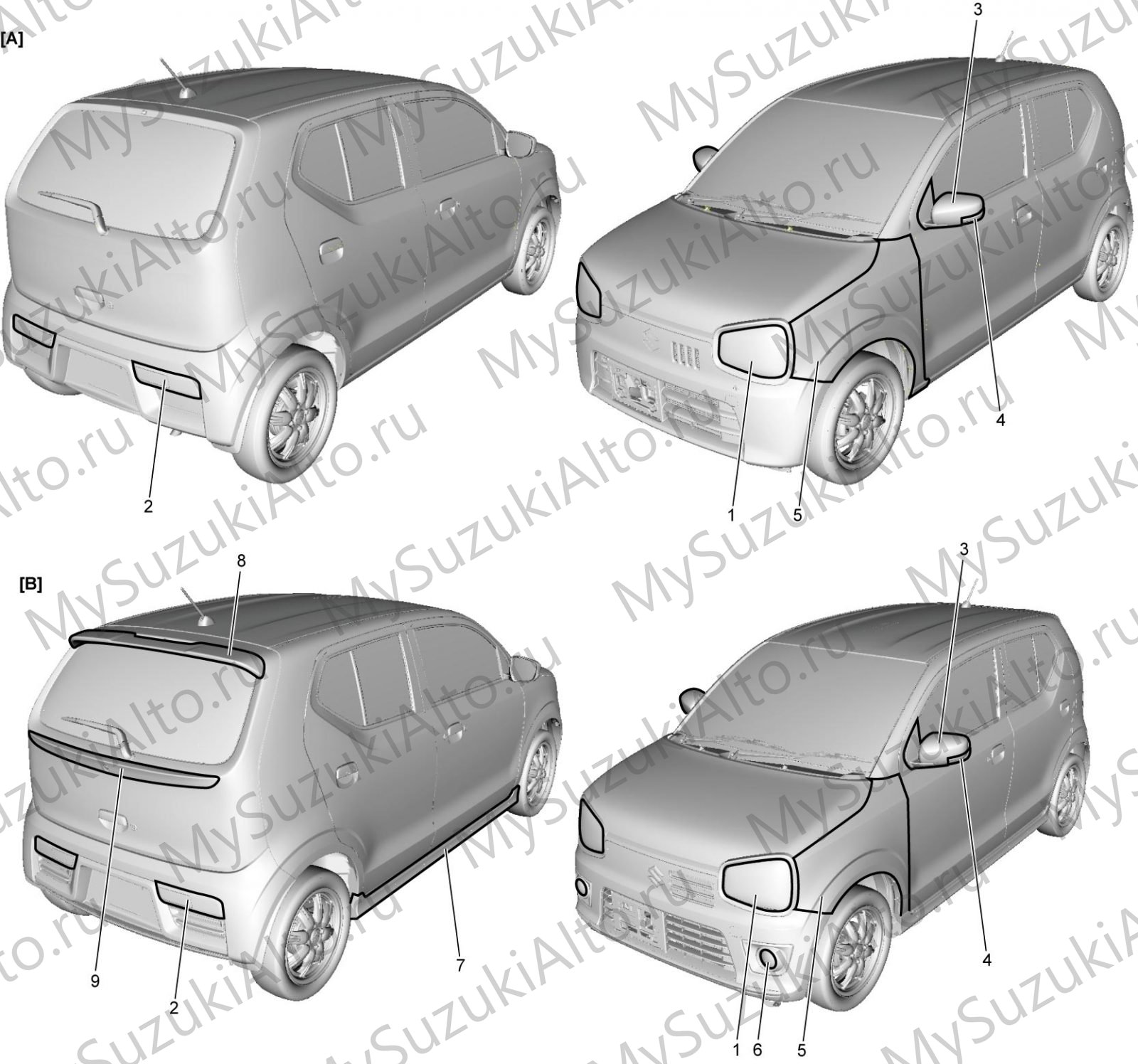

Обзор кузова

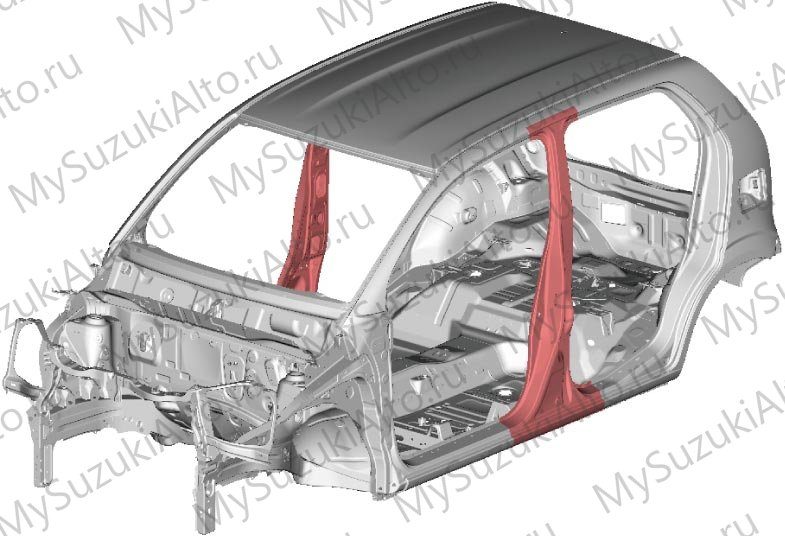

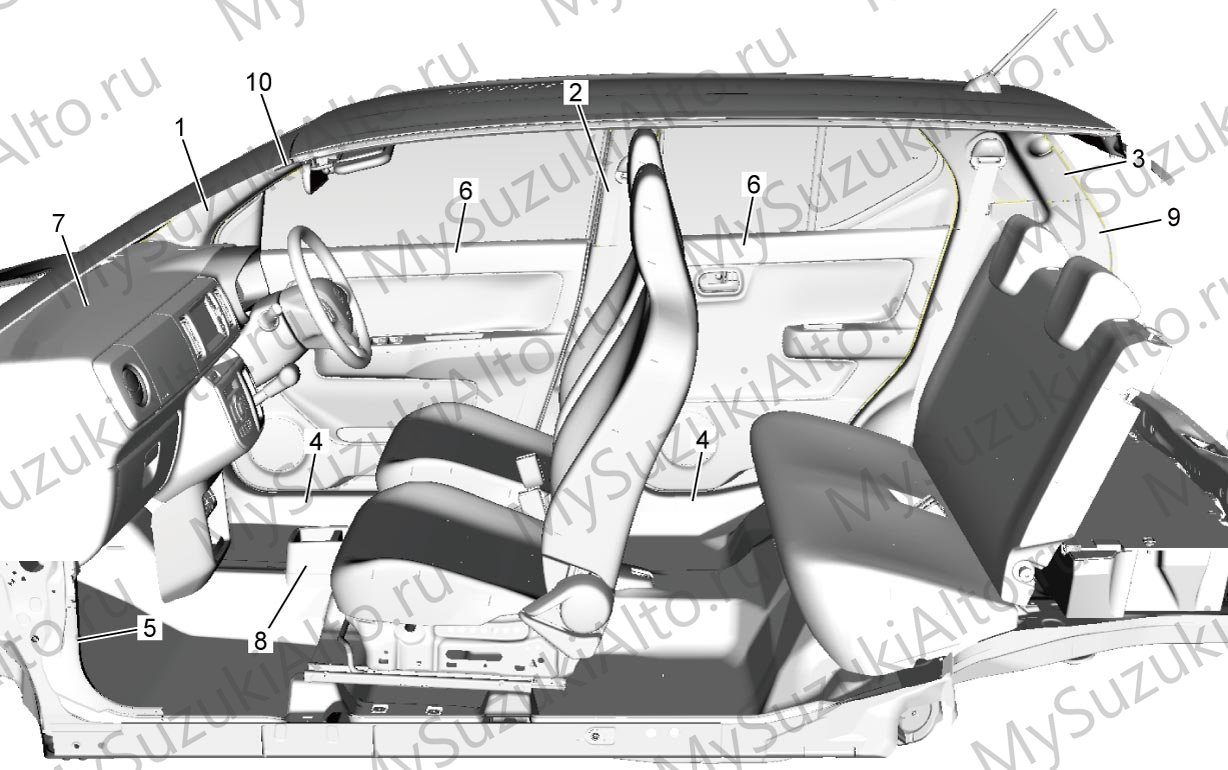

• Внешние и внутренние элементы кузова, а также конструкция, снижающая травматизм пешеходов при наезде.
• Отдельные подразделы посвящены замене кузовных панелей, типам применяемой стали, зонам нанесения герметика, антигравийного покрытия и антикоррозионного воска.

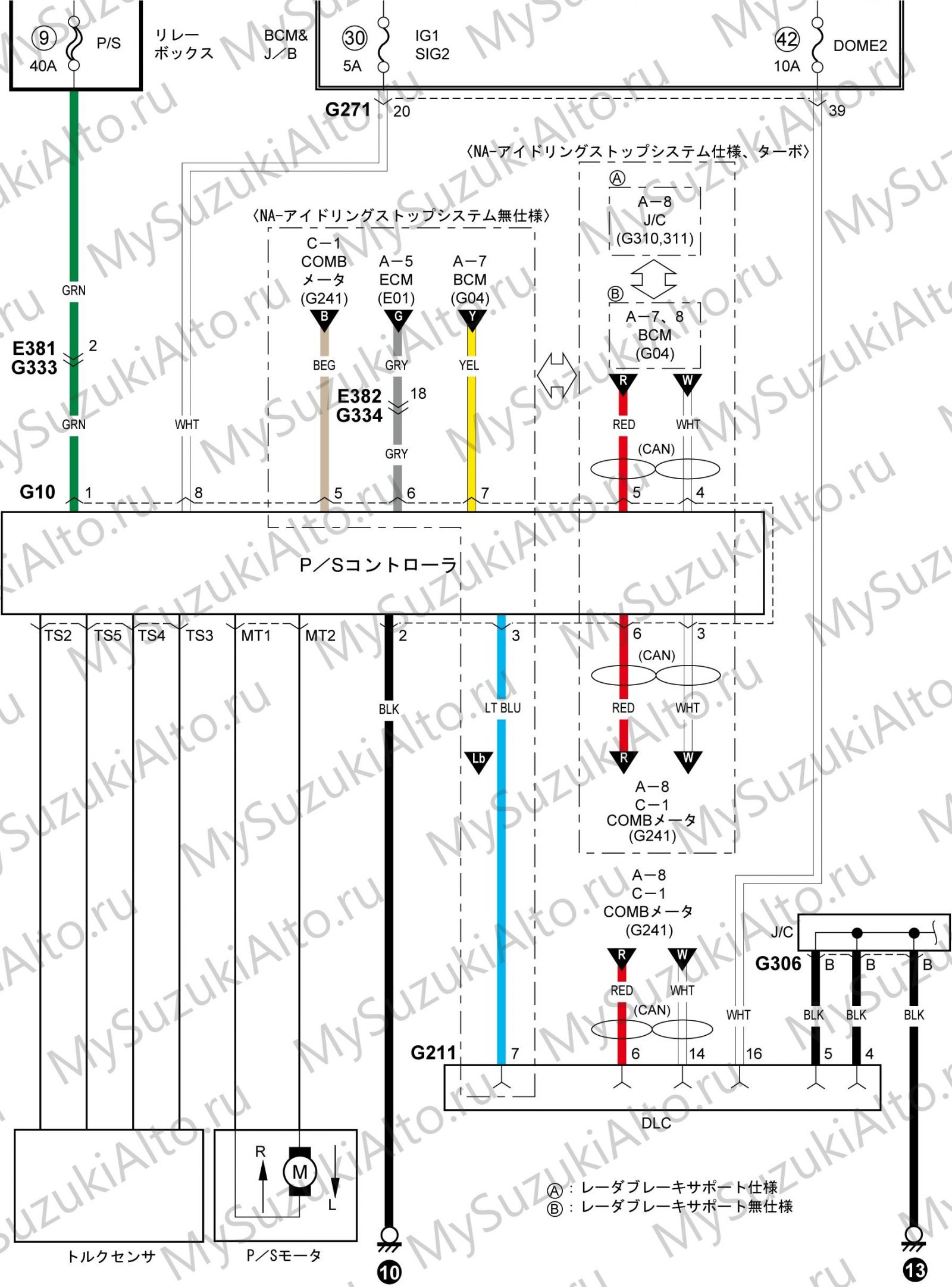

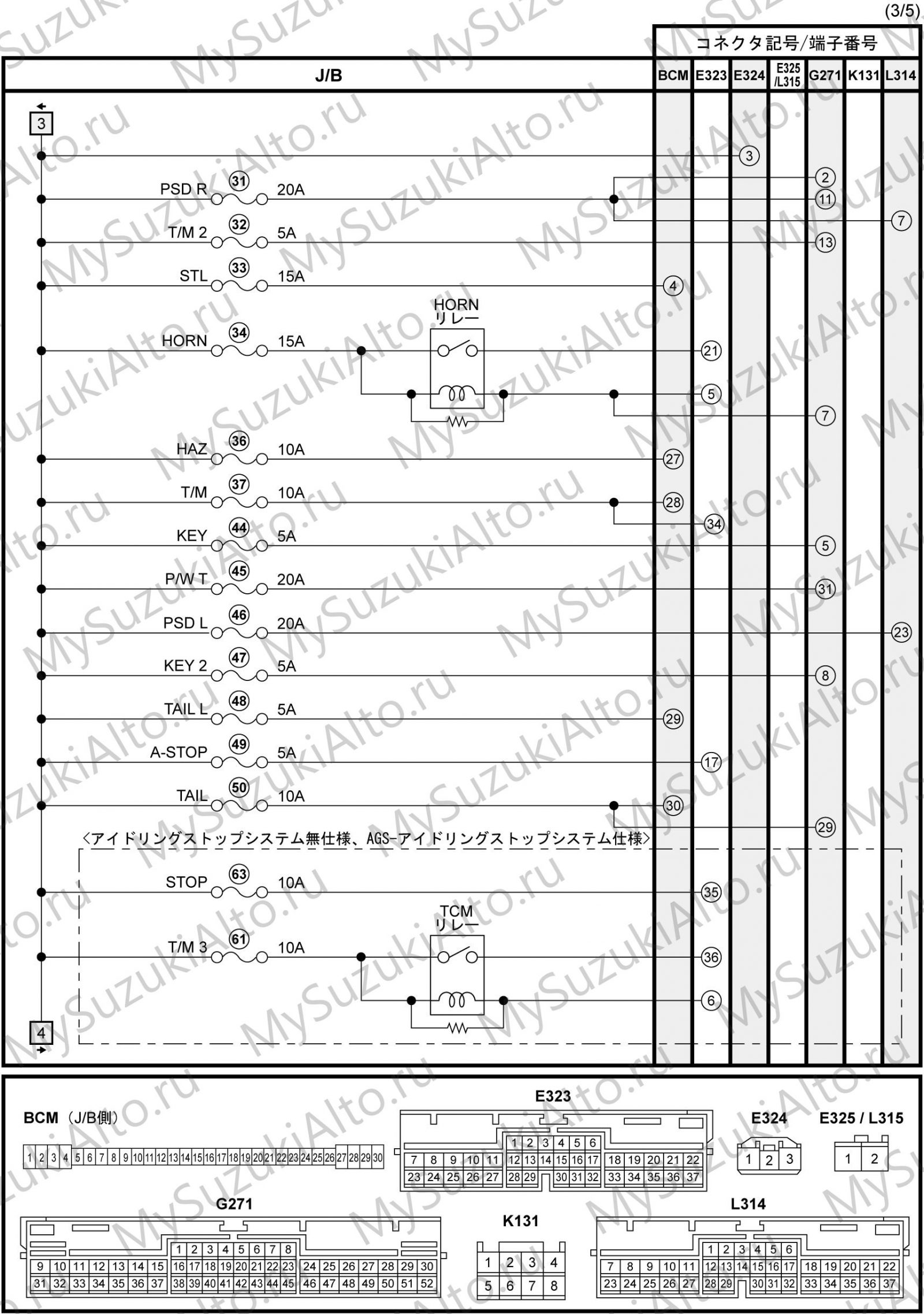

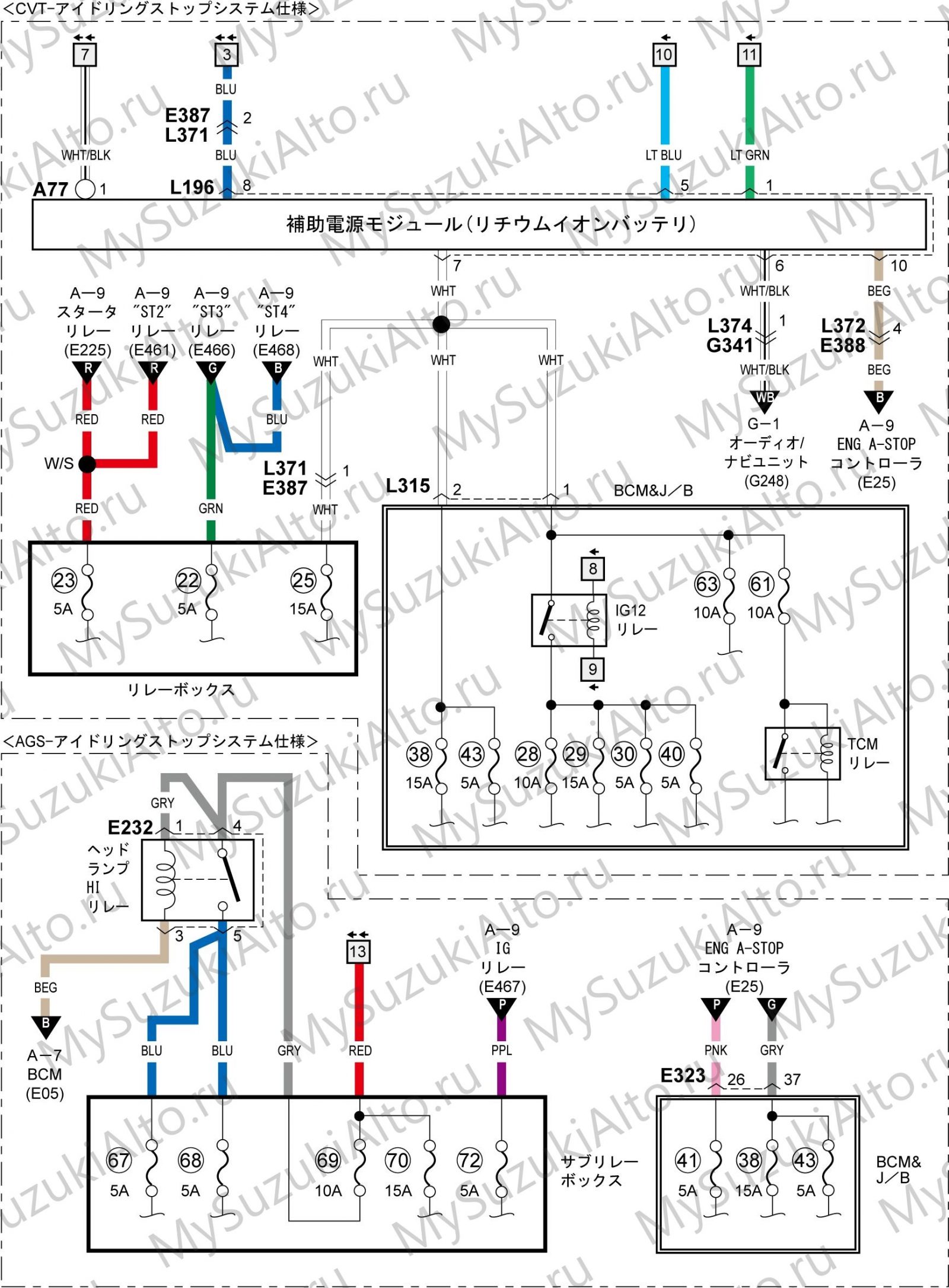

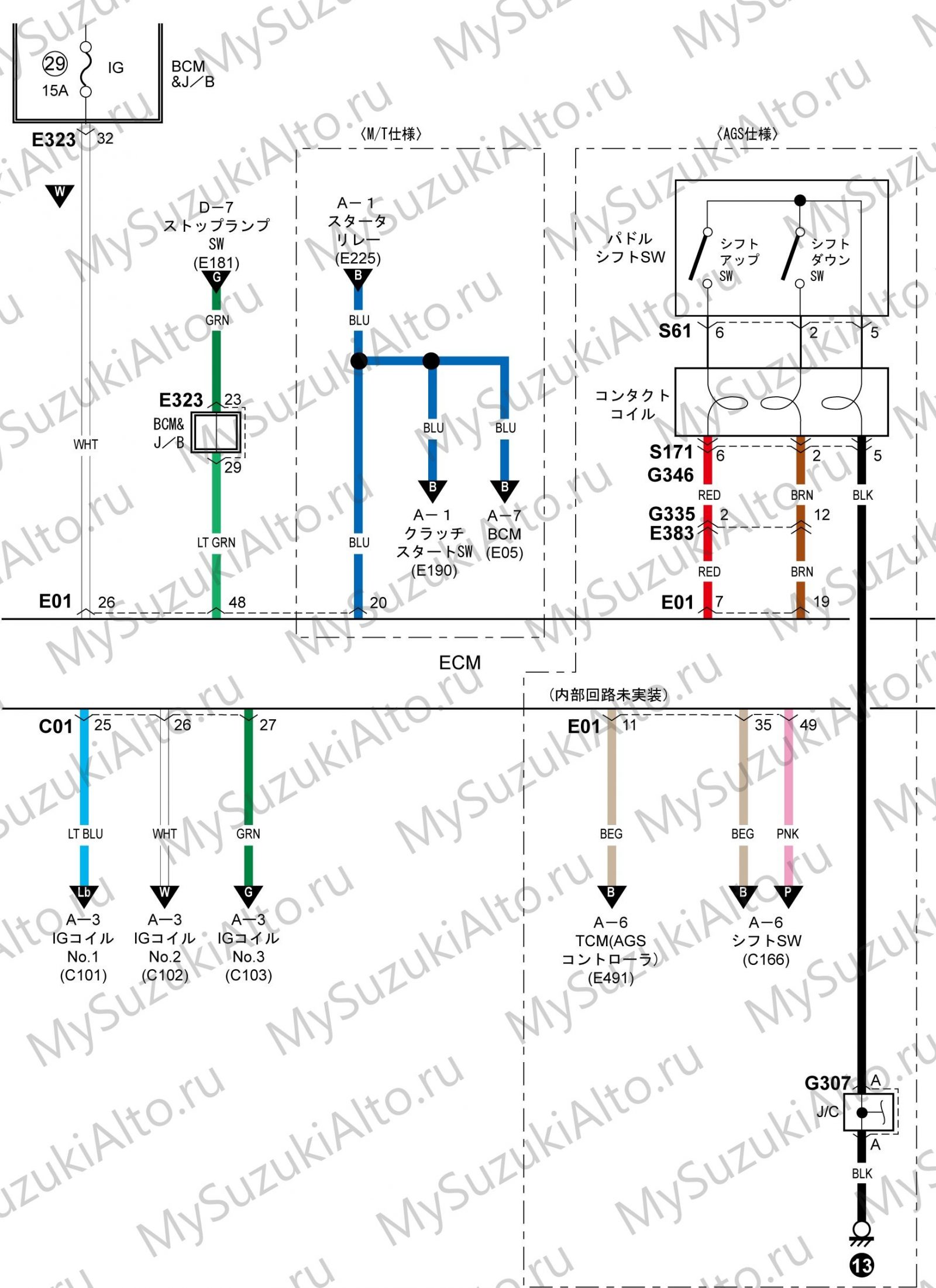

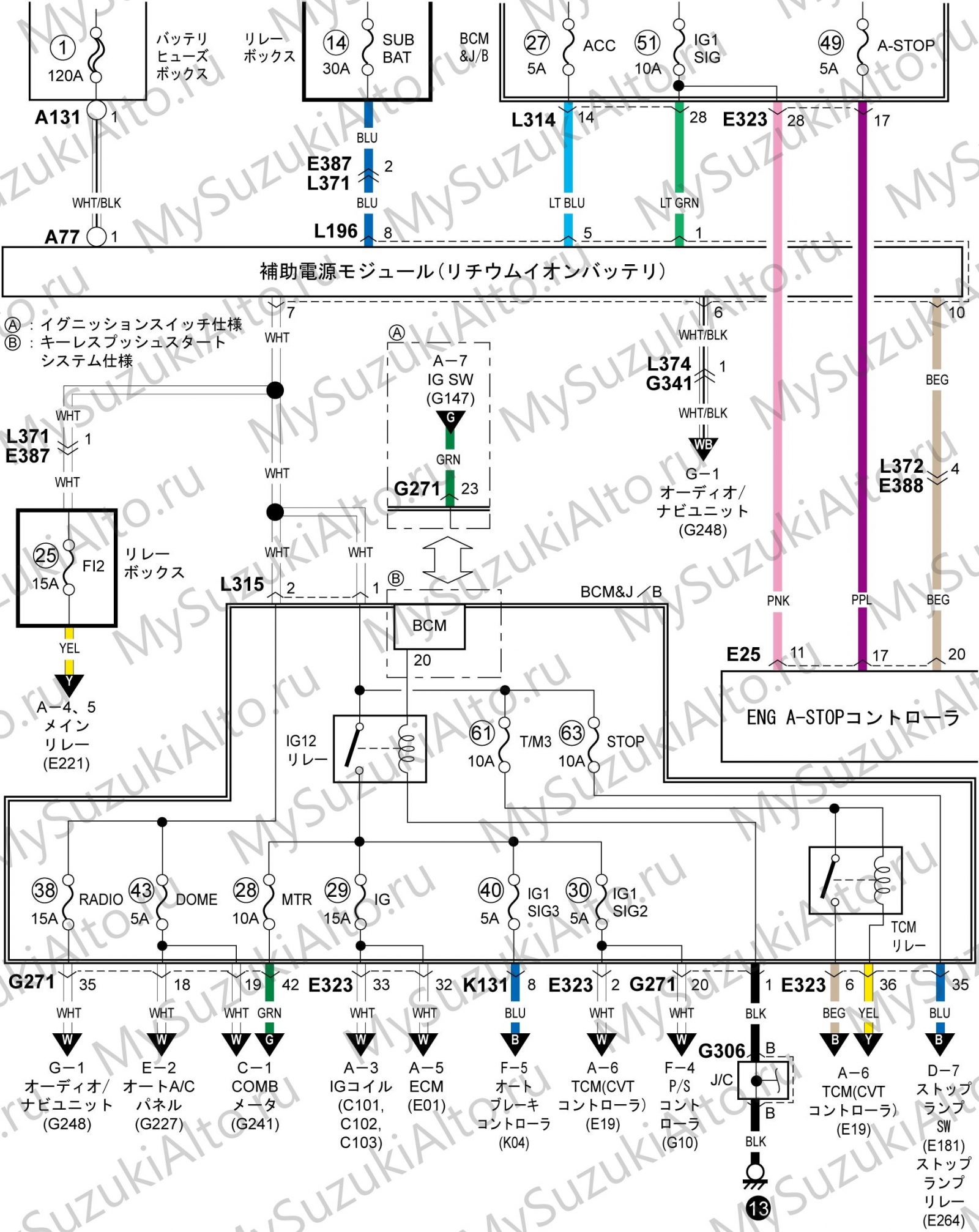

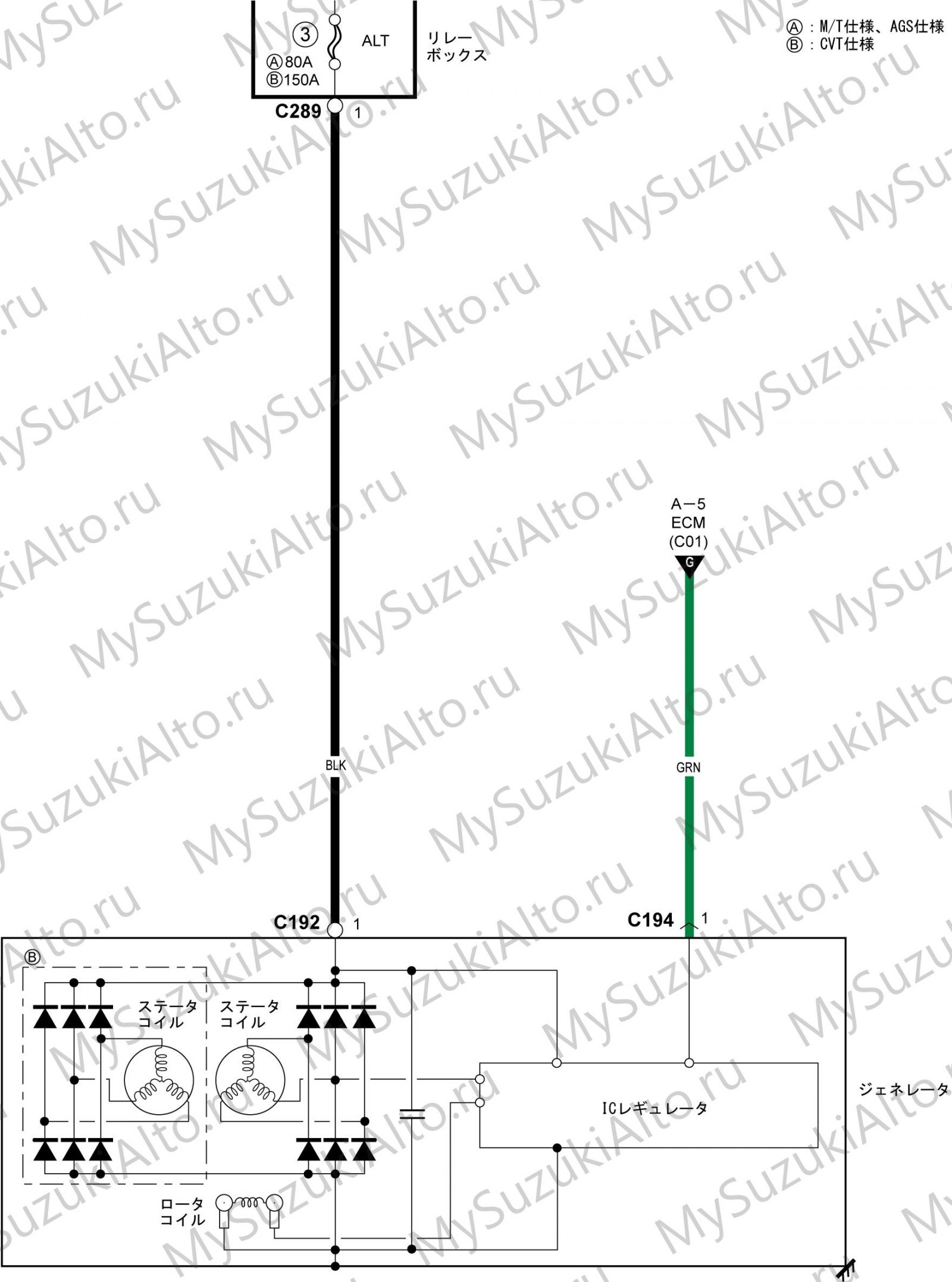

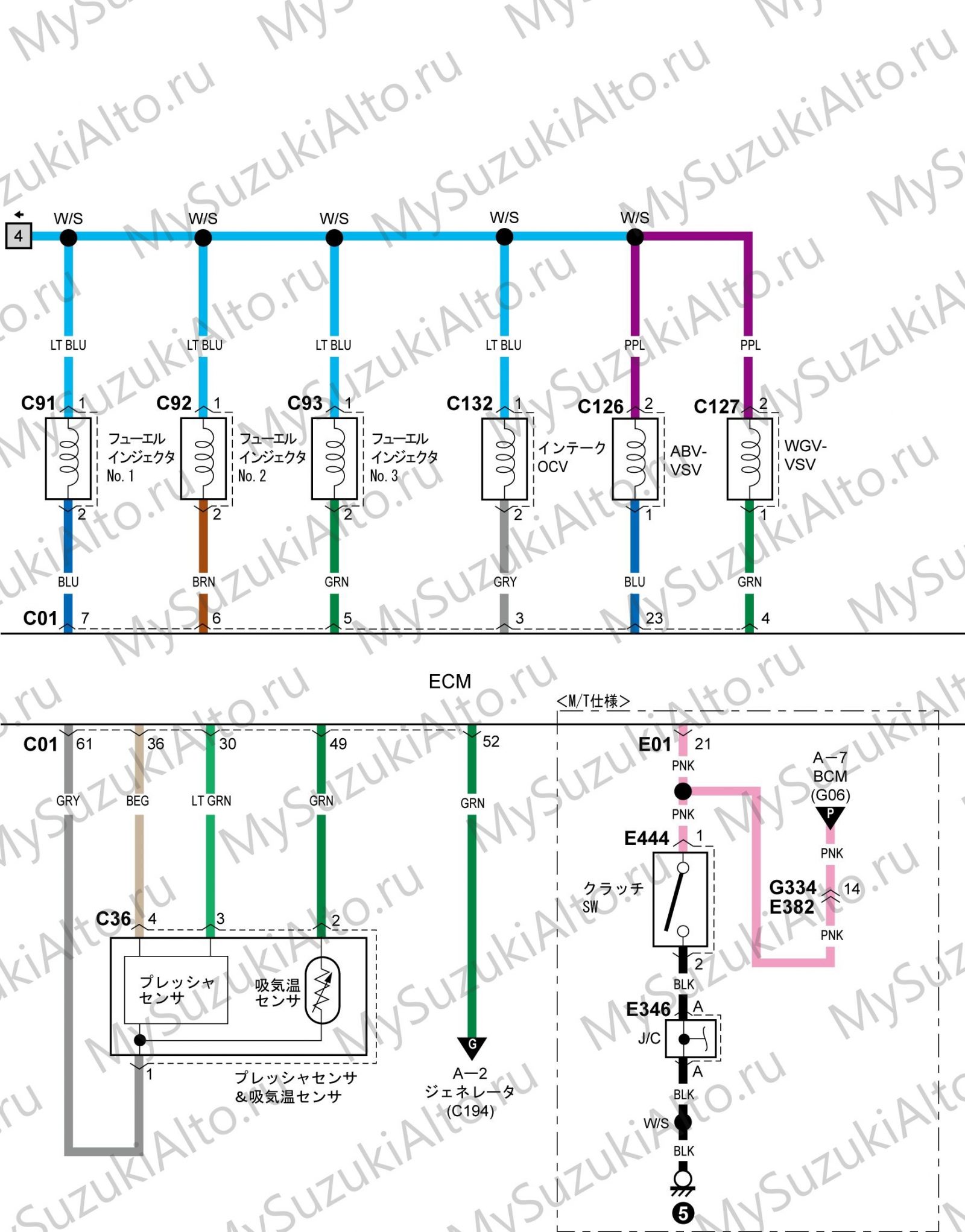

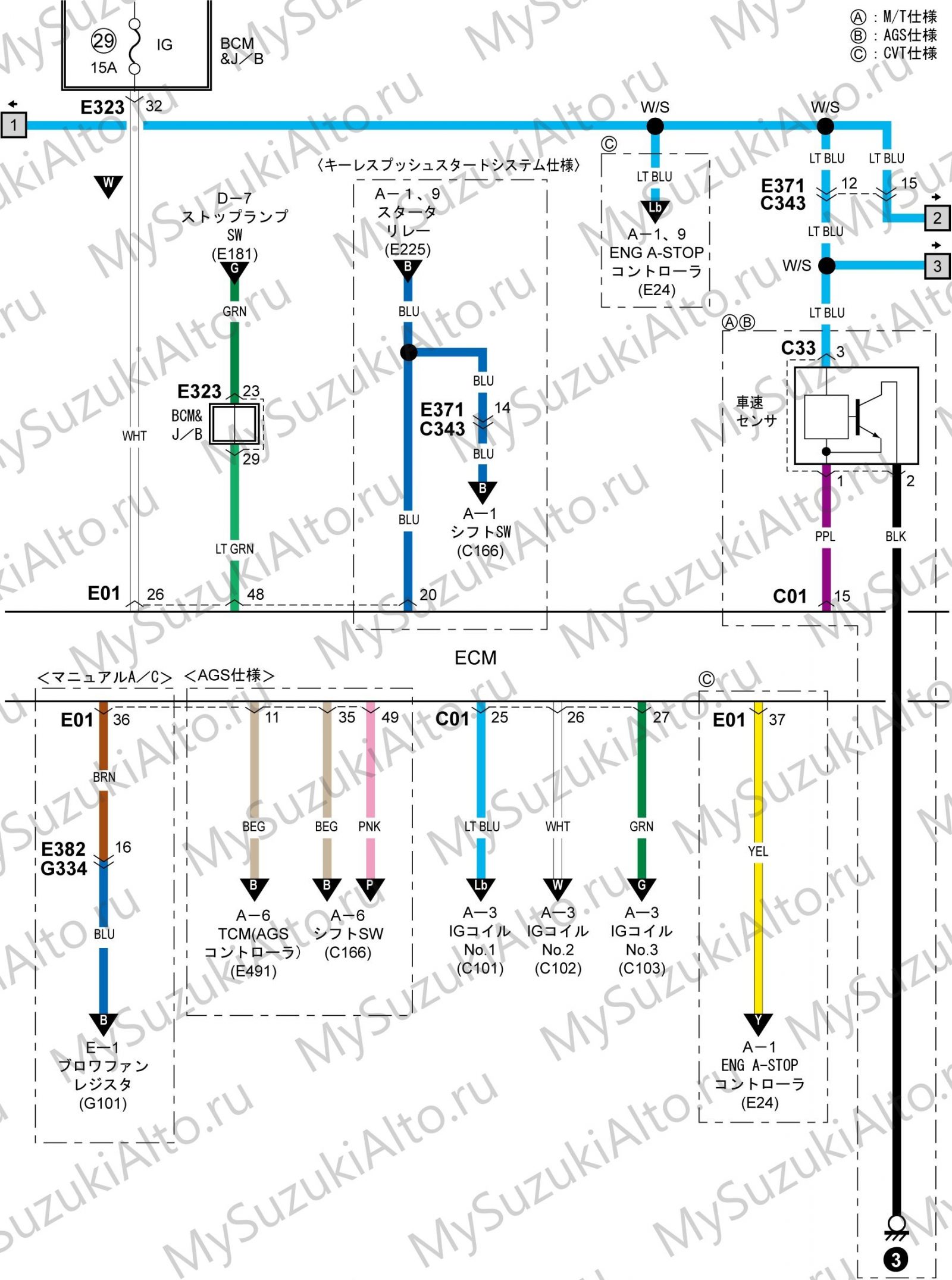

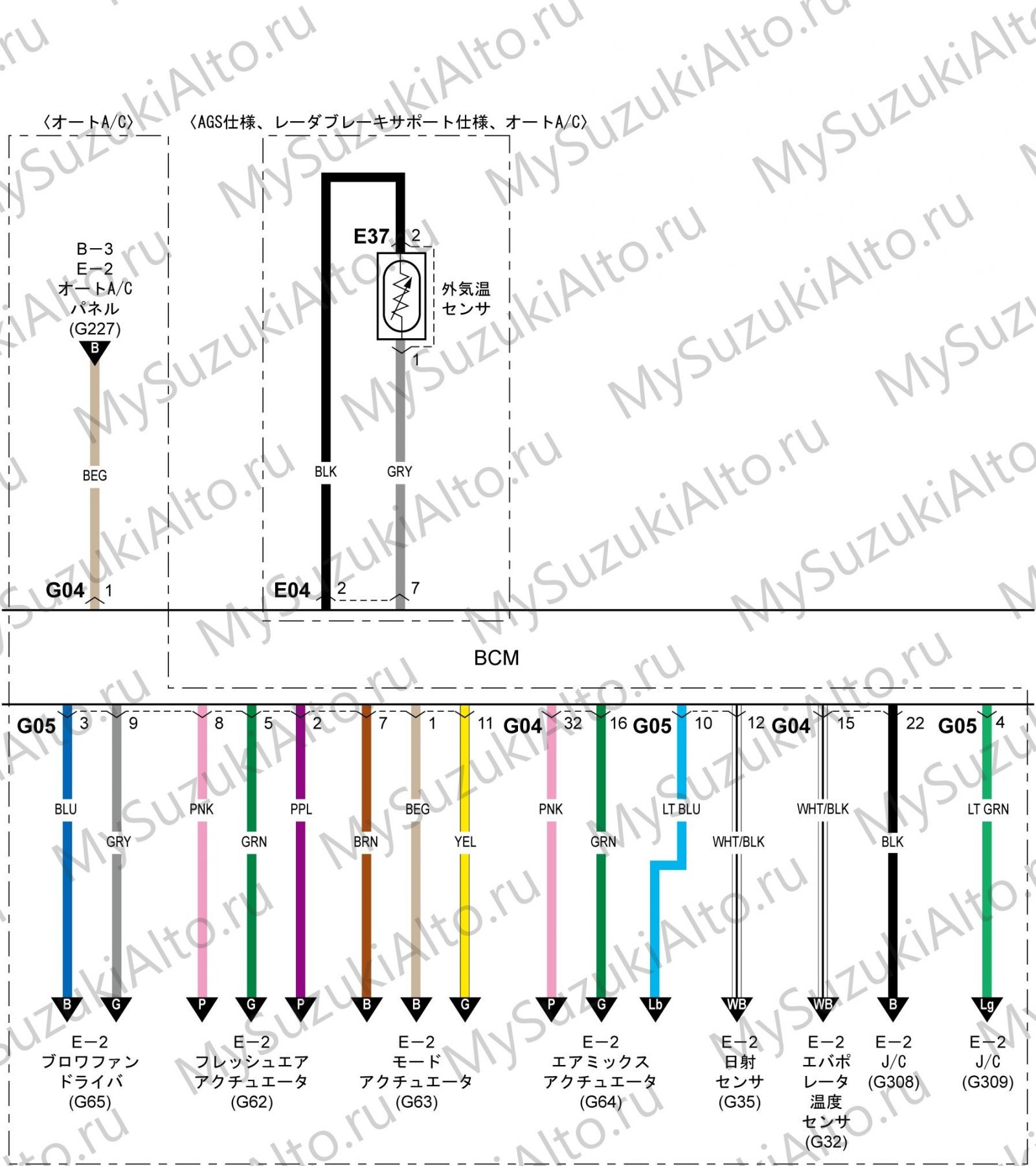

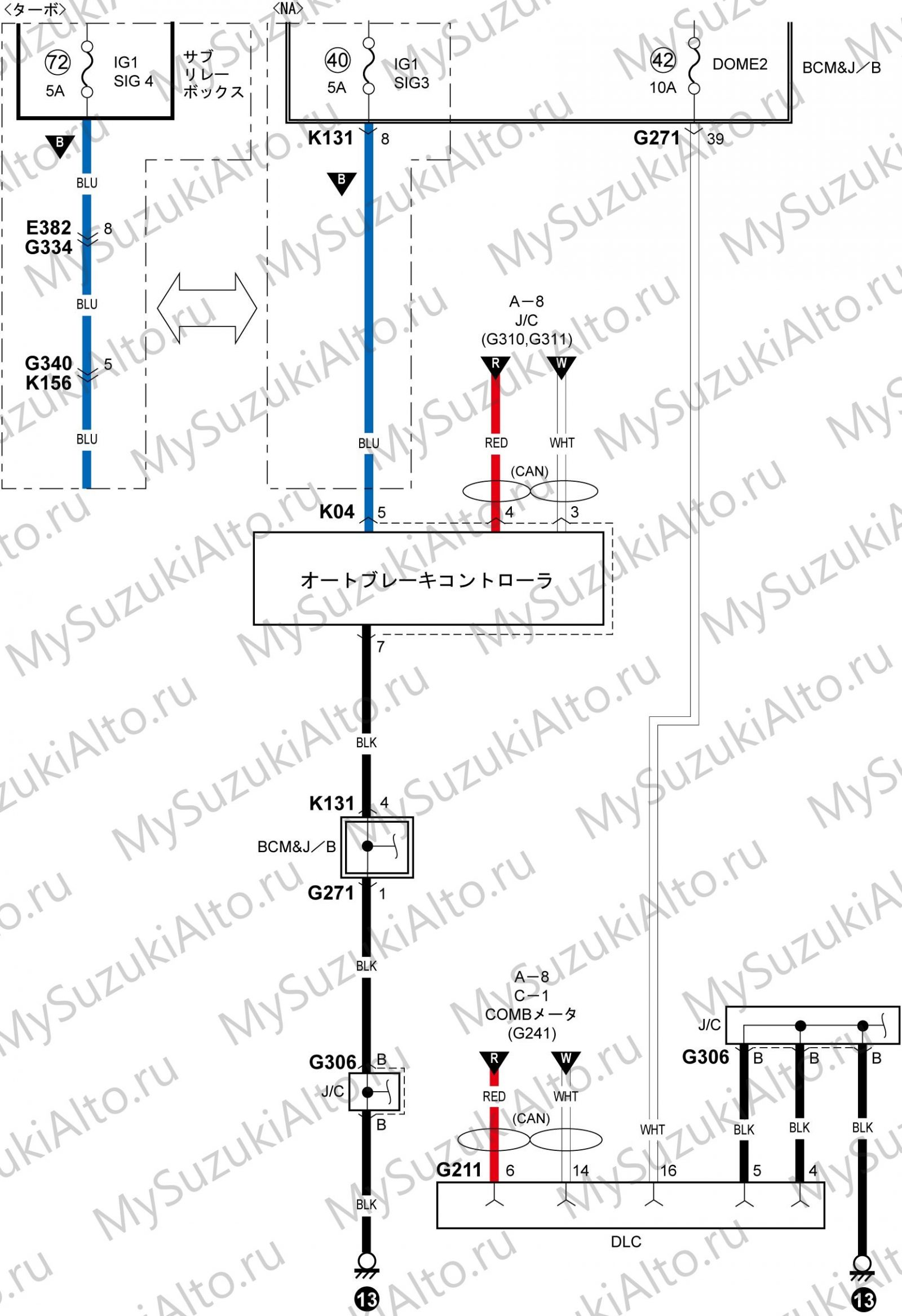

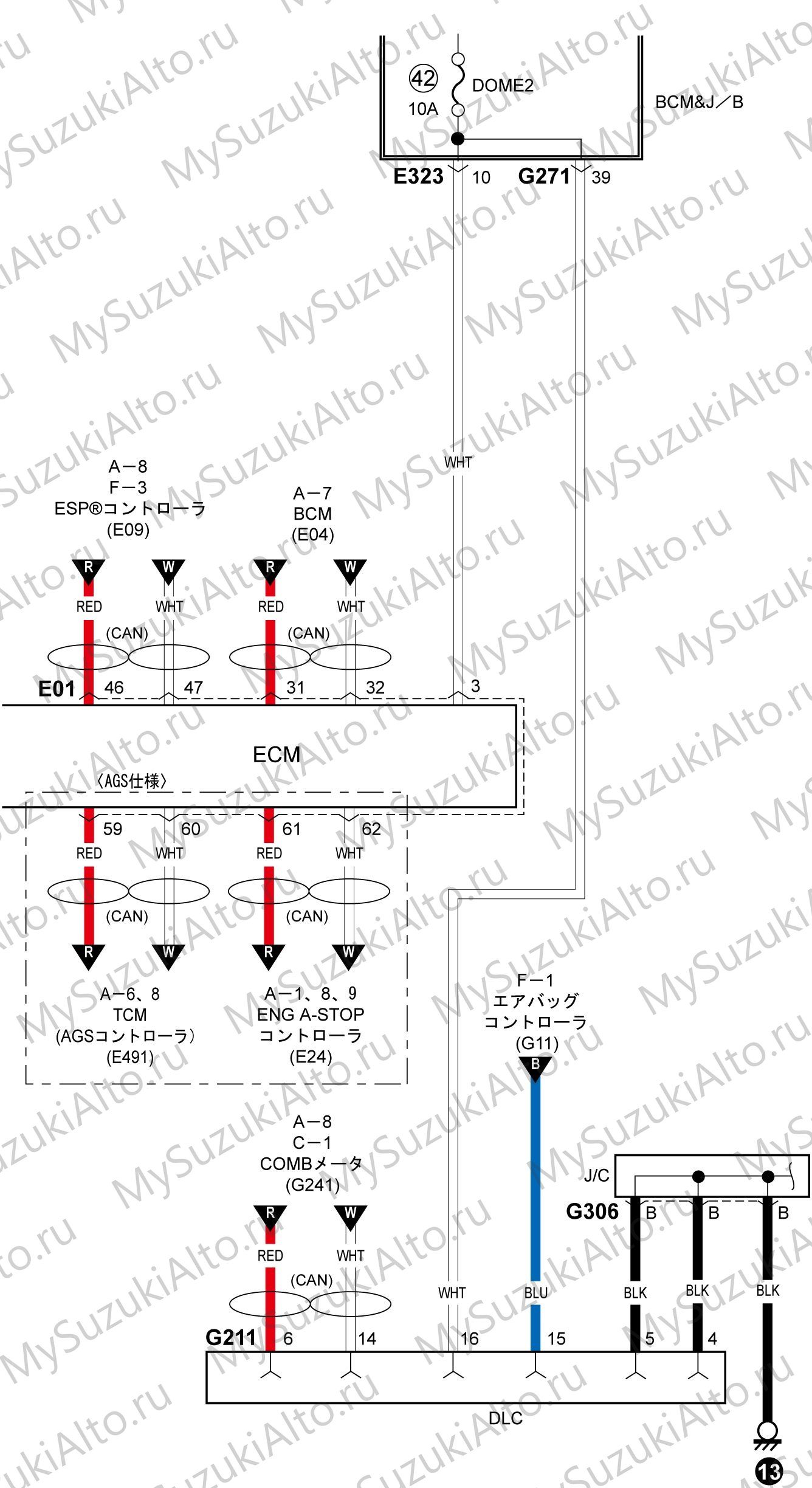

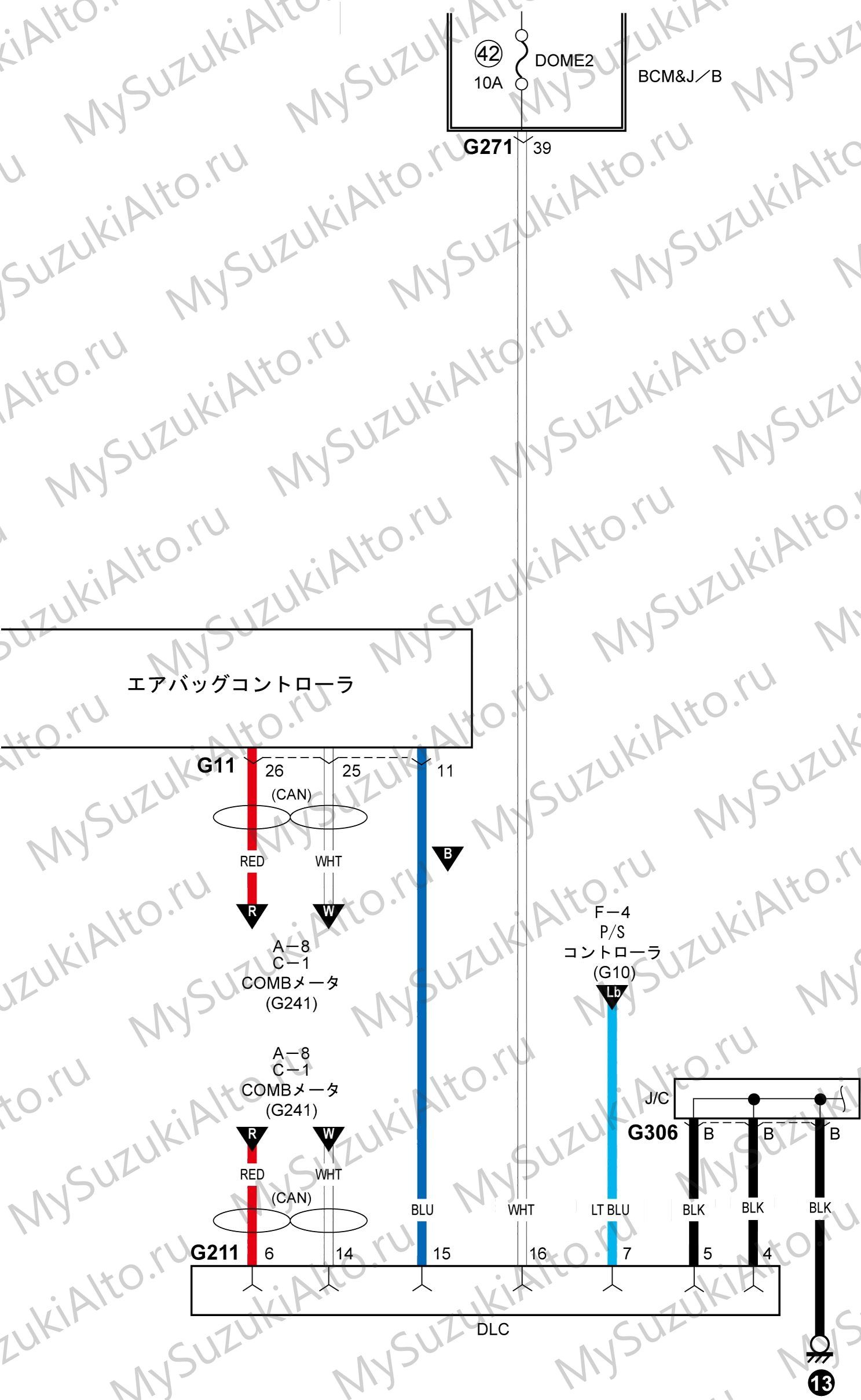

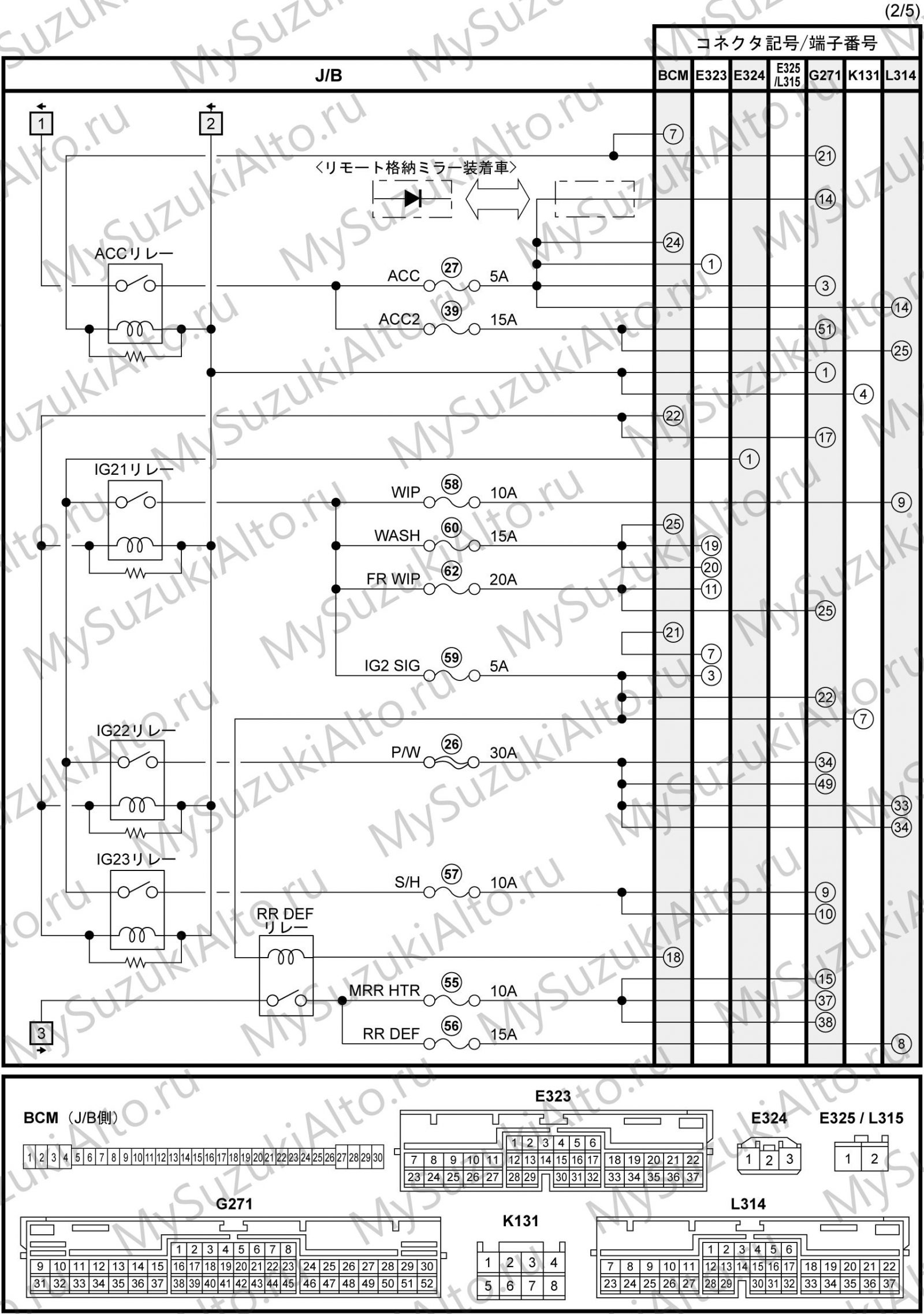

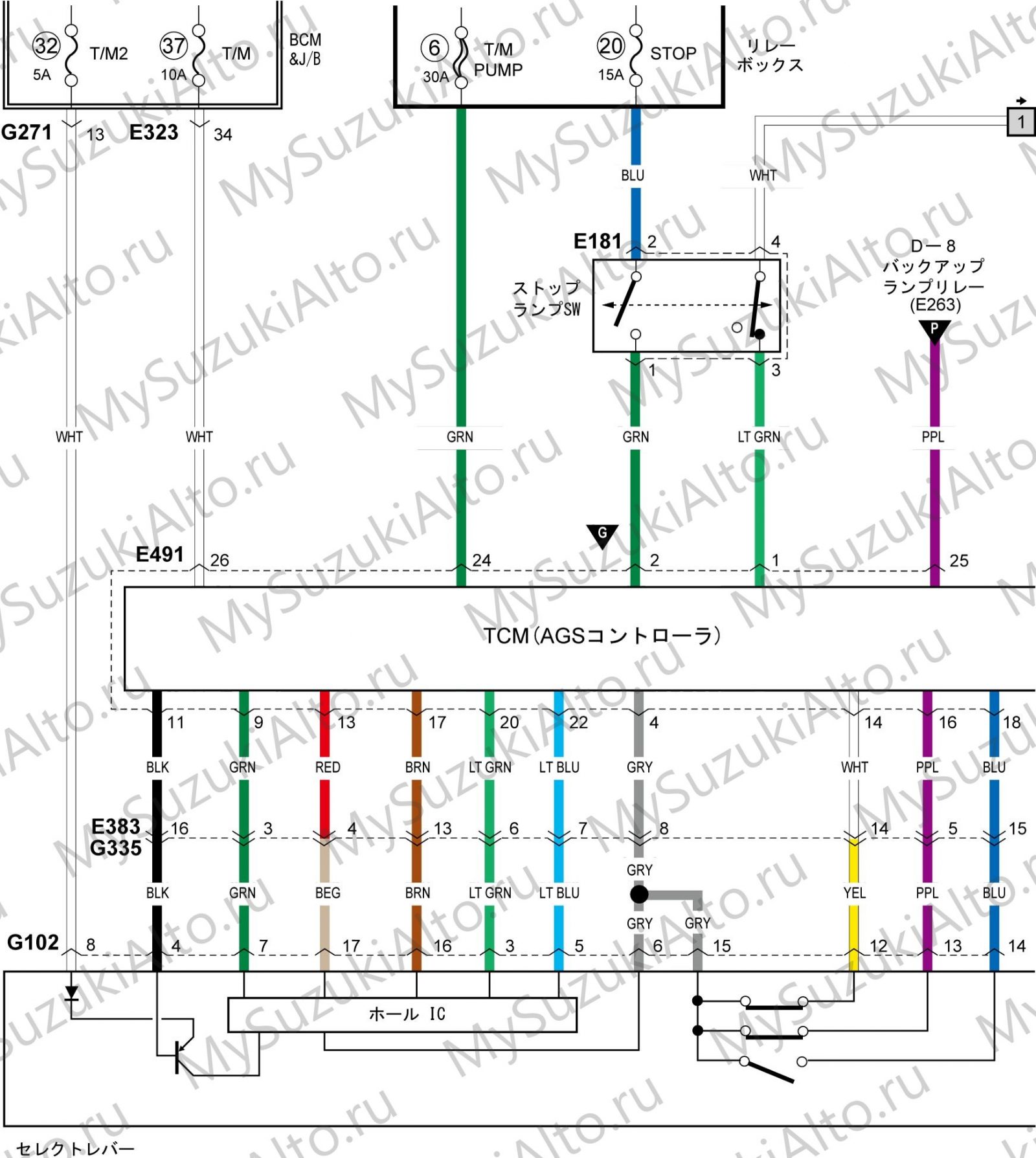

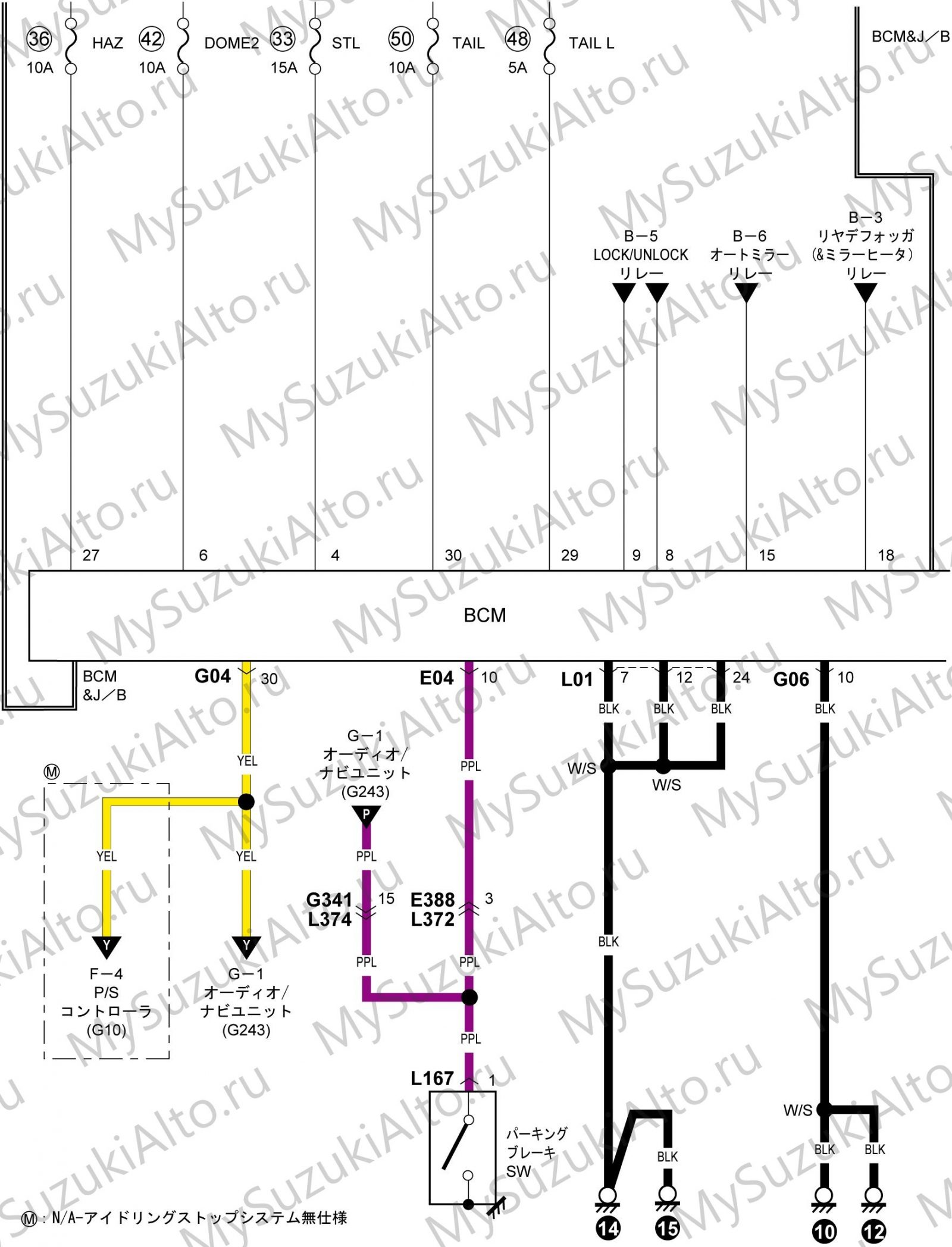

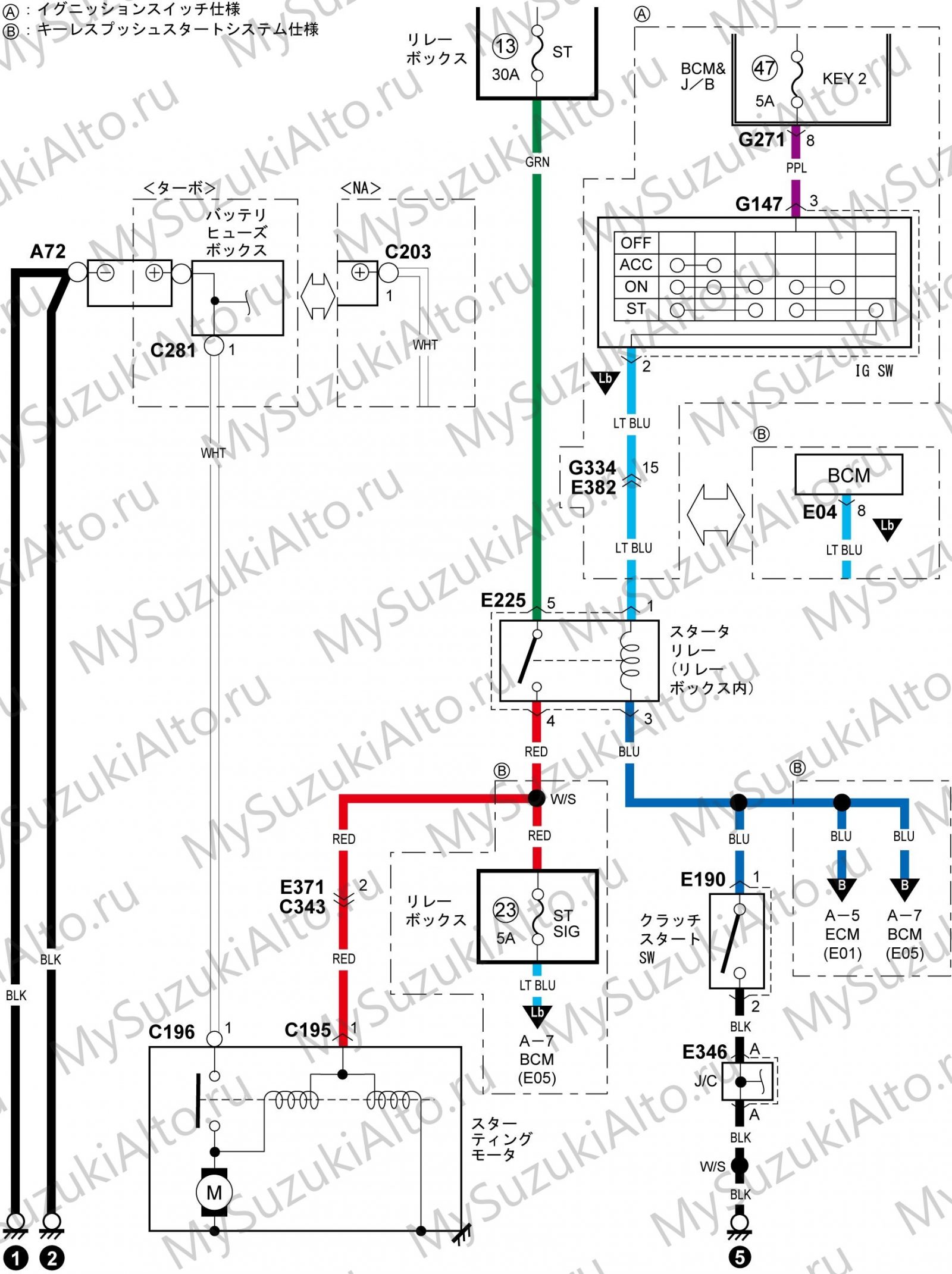

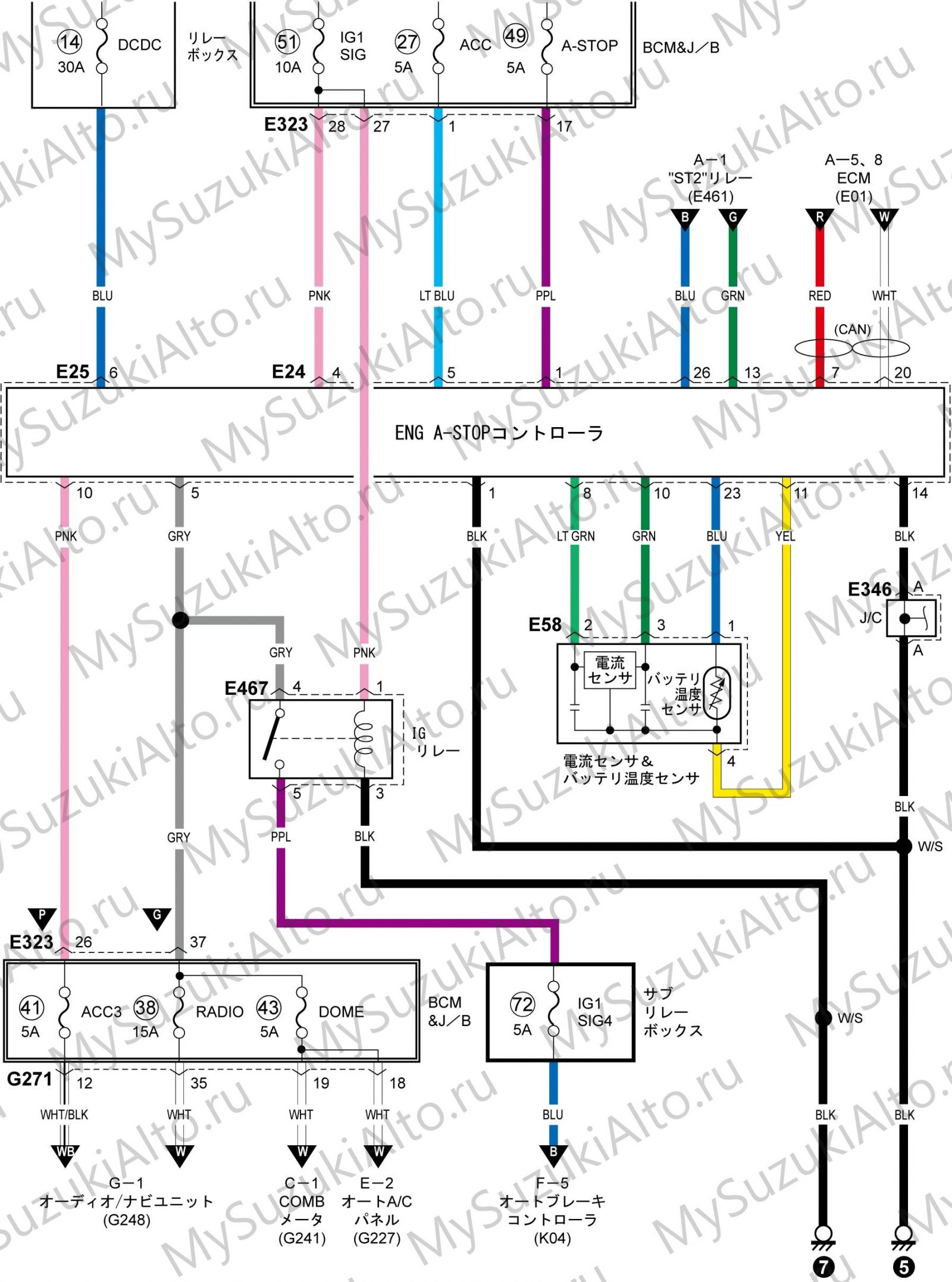

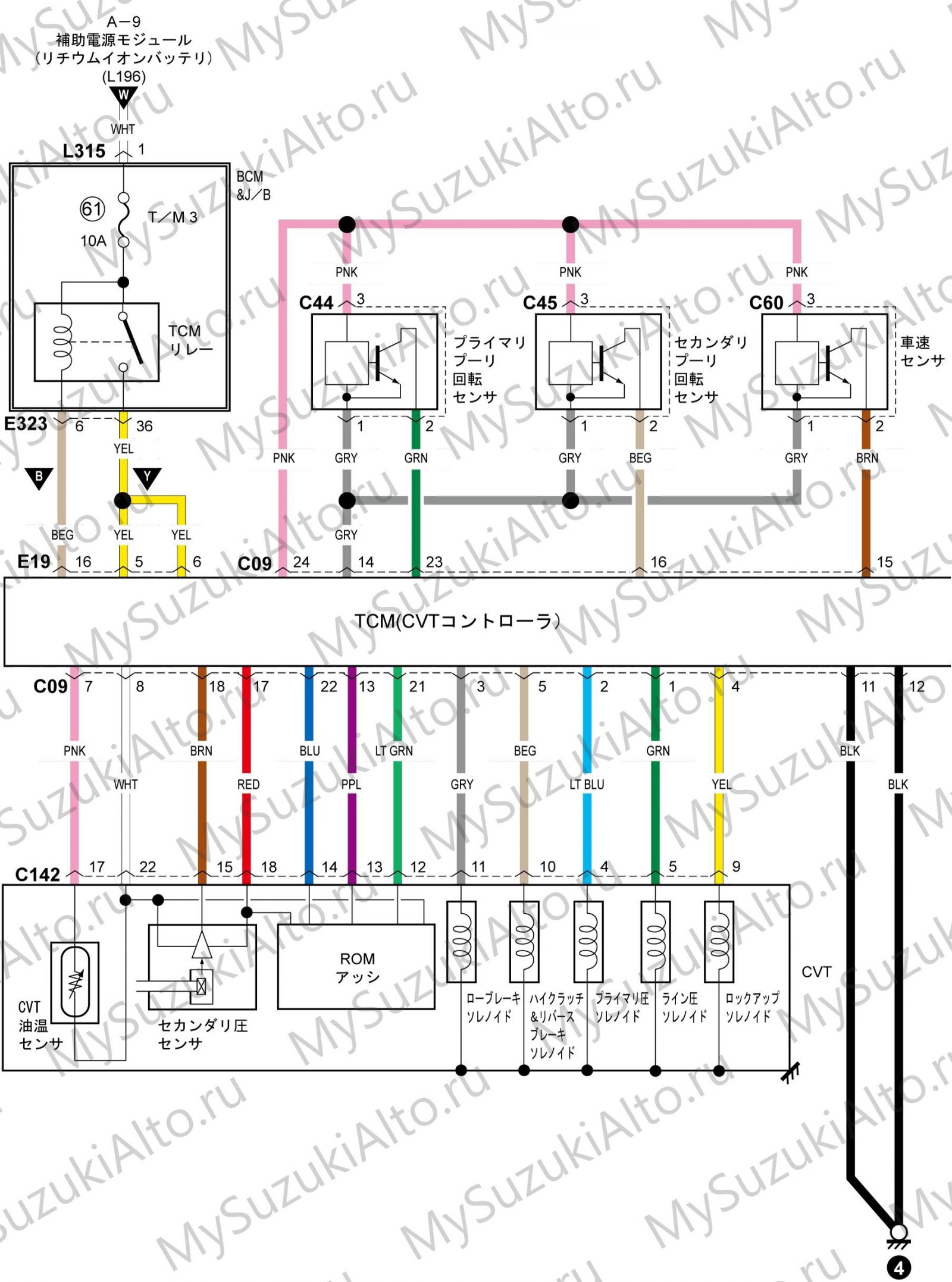

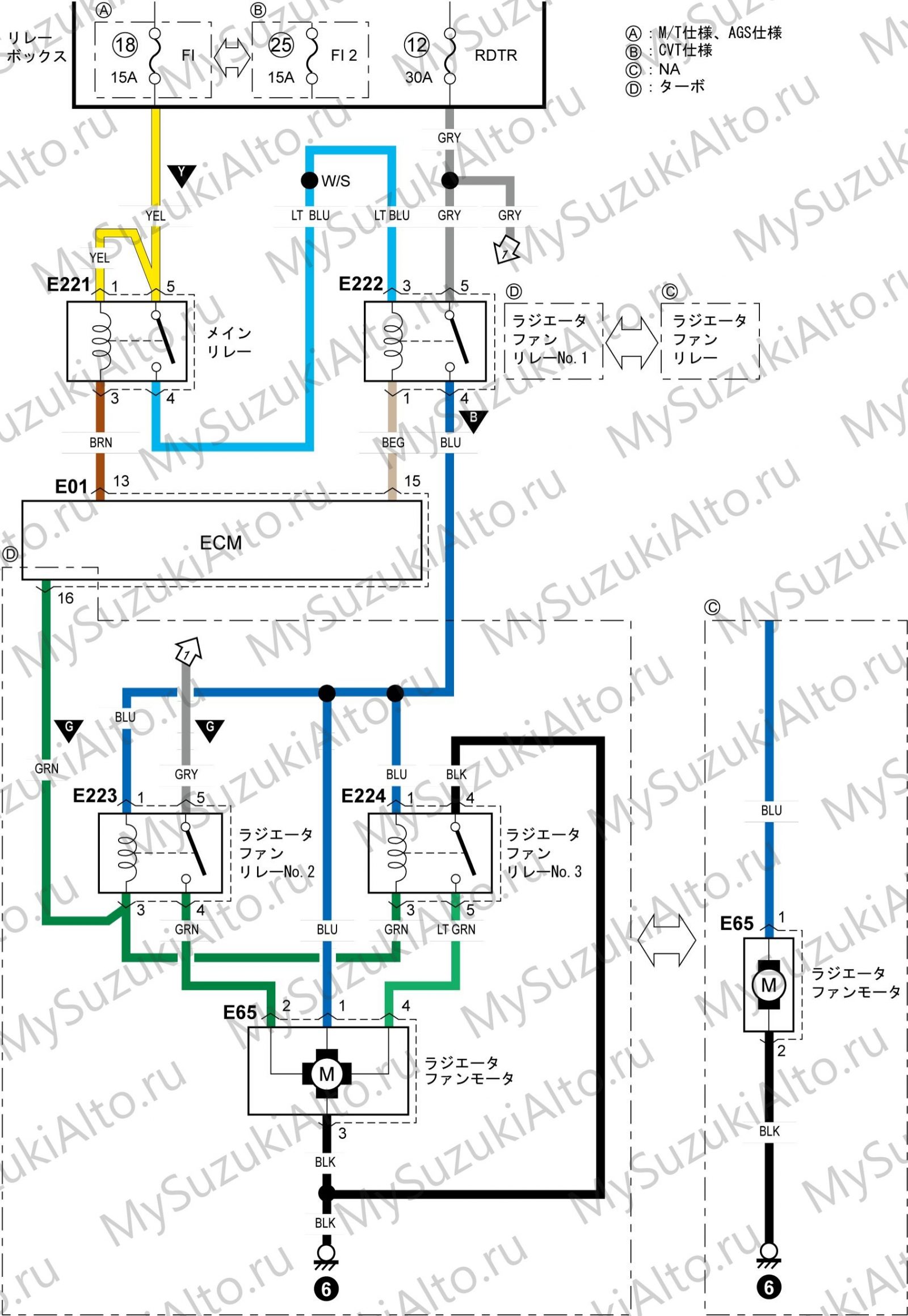

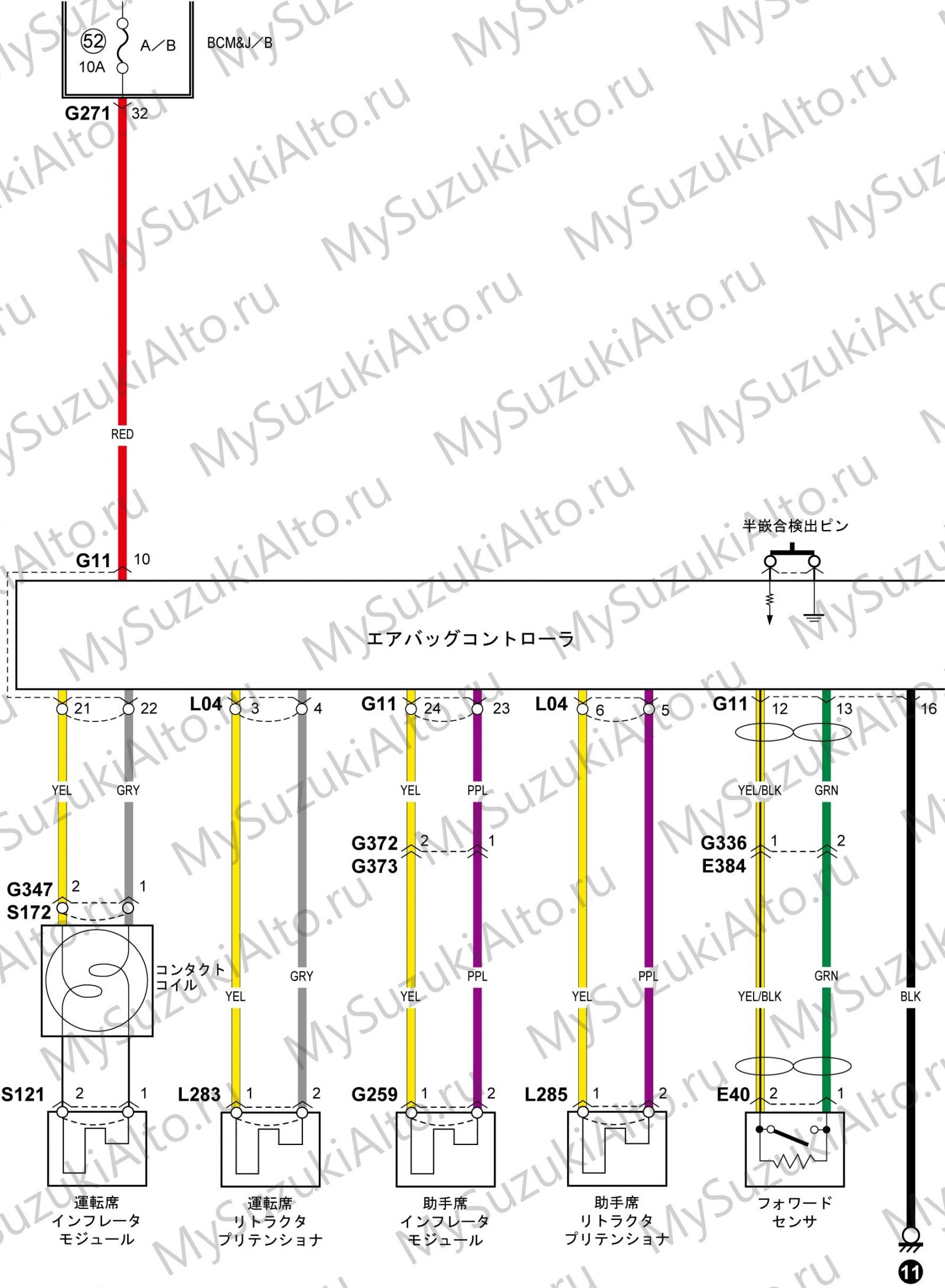

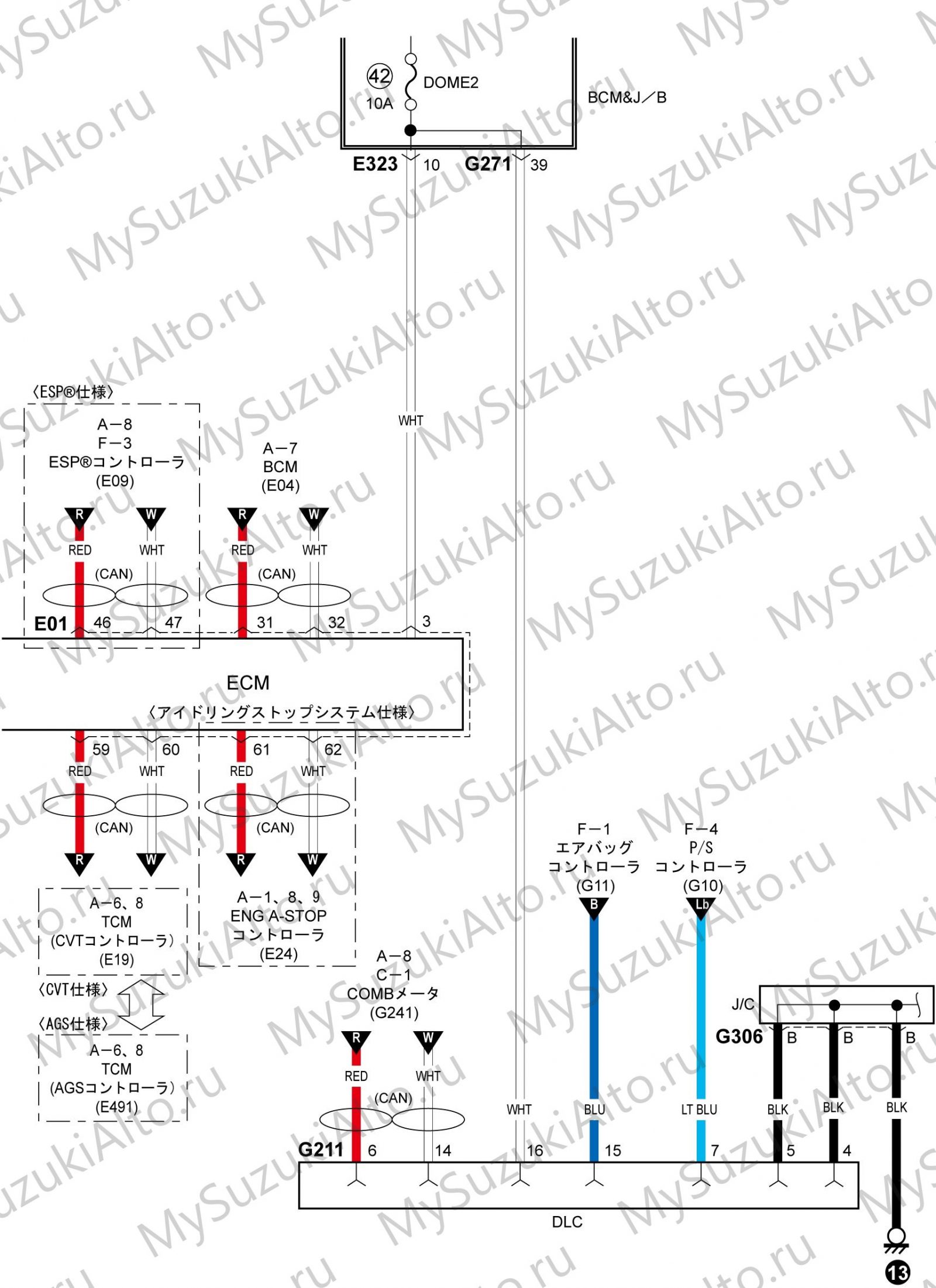

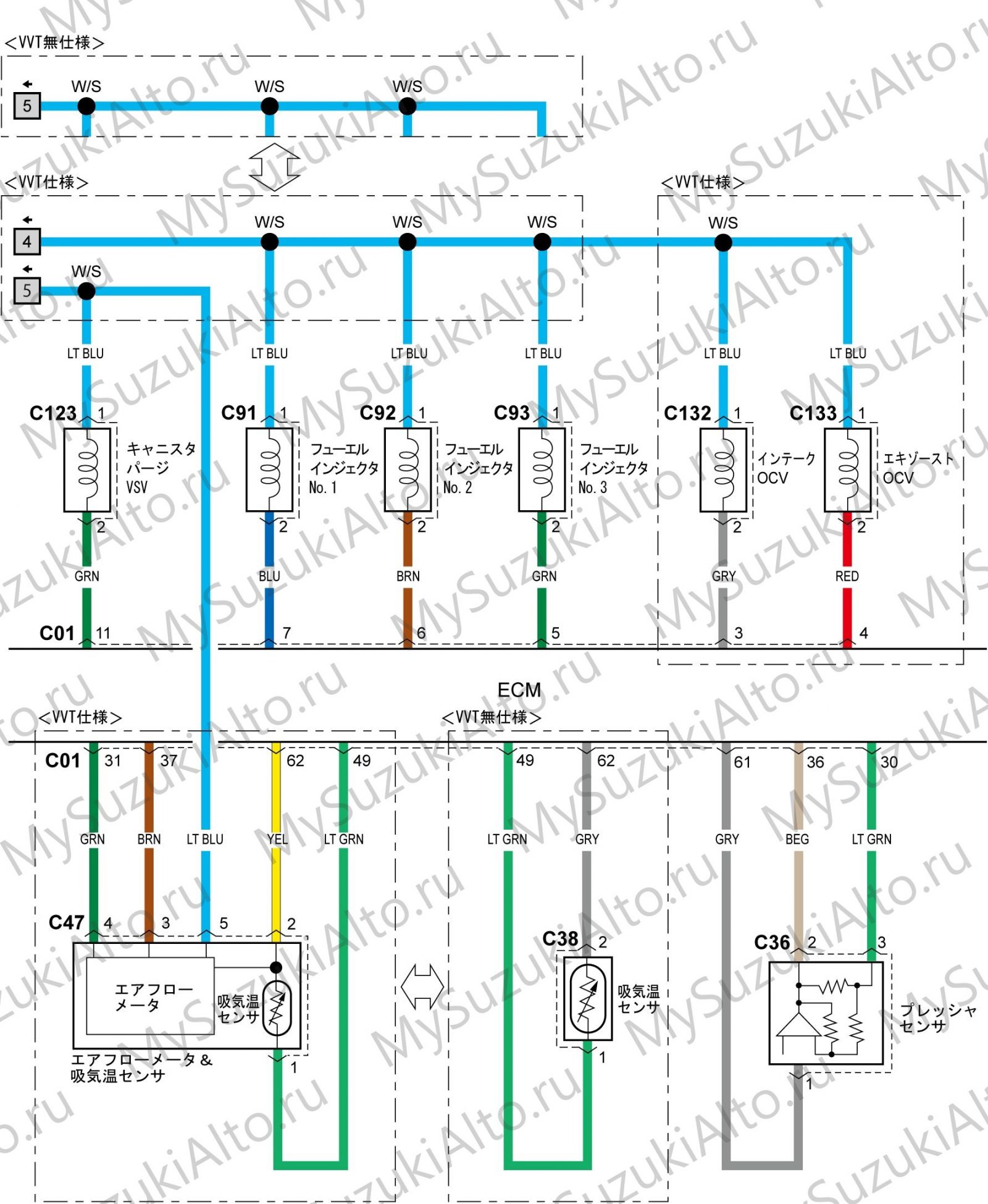

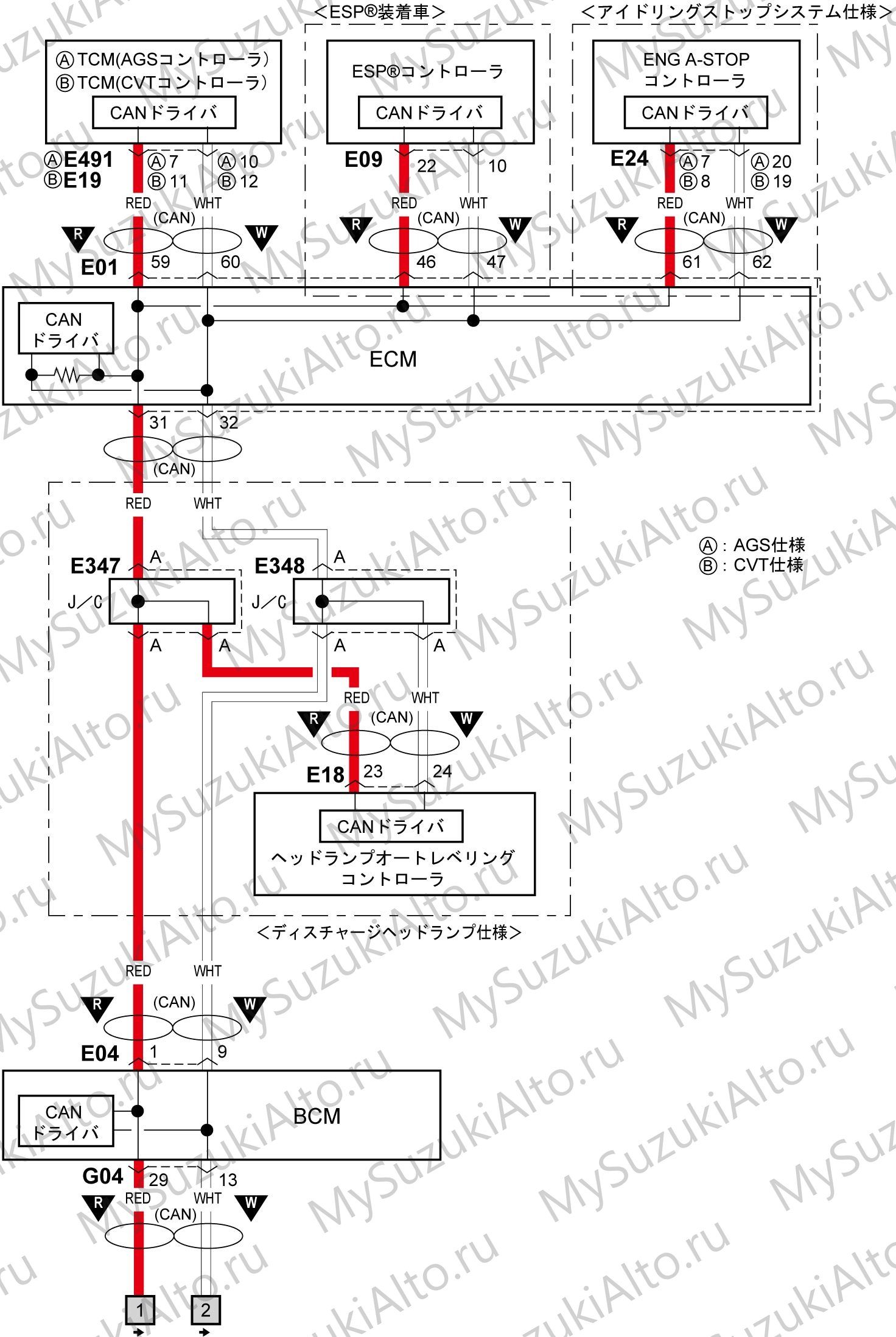

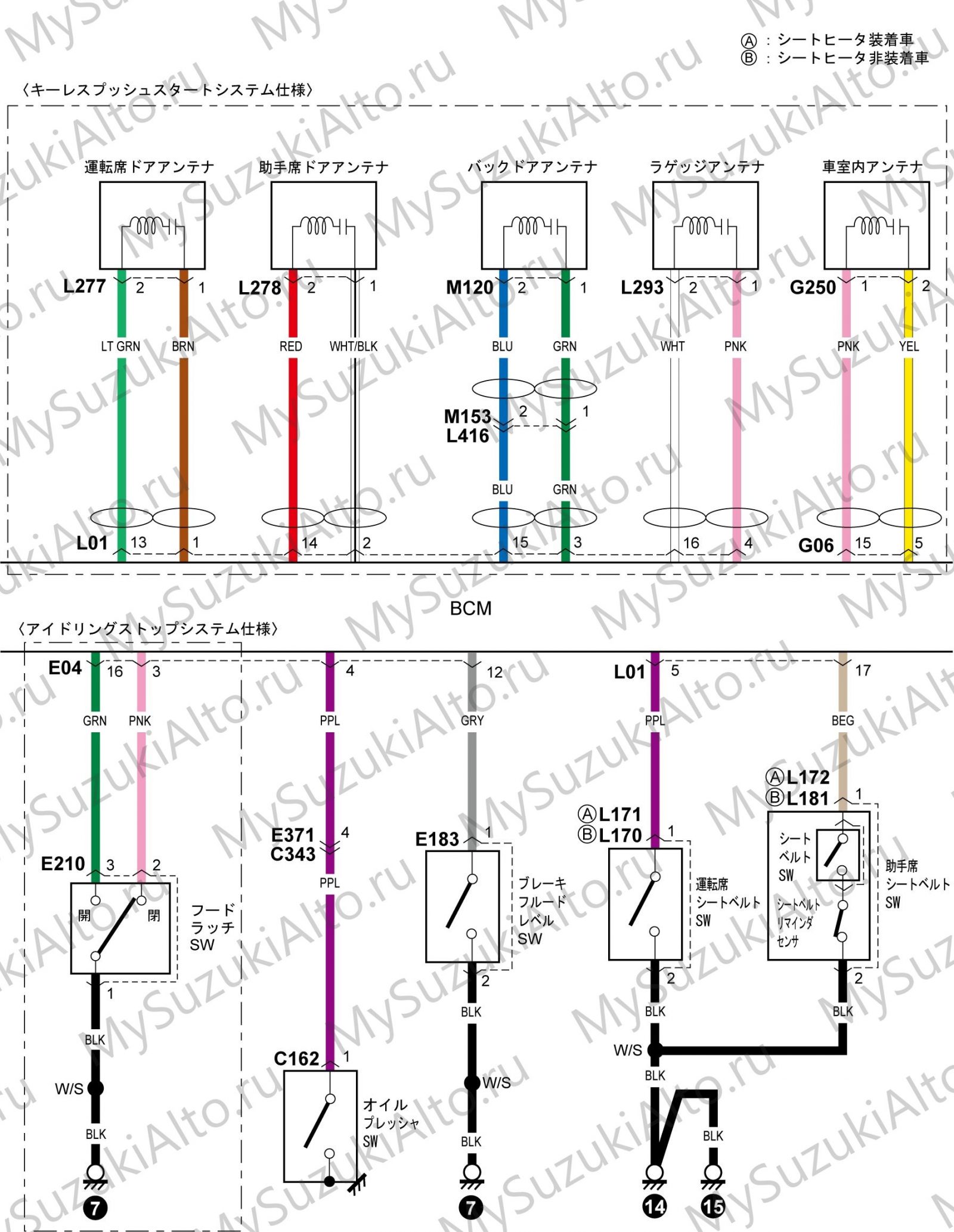

Электросхемы и обозначения (9A)

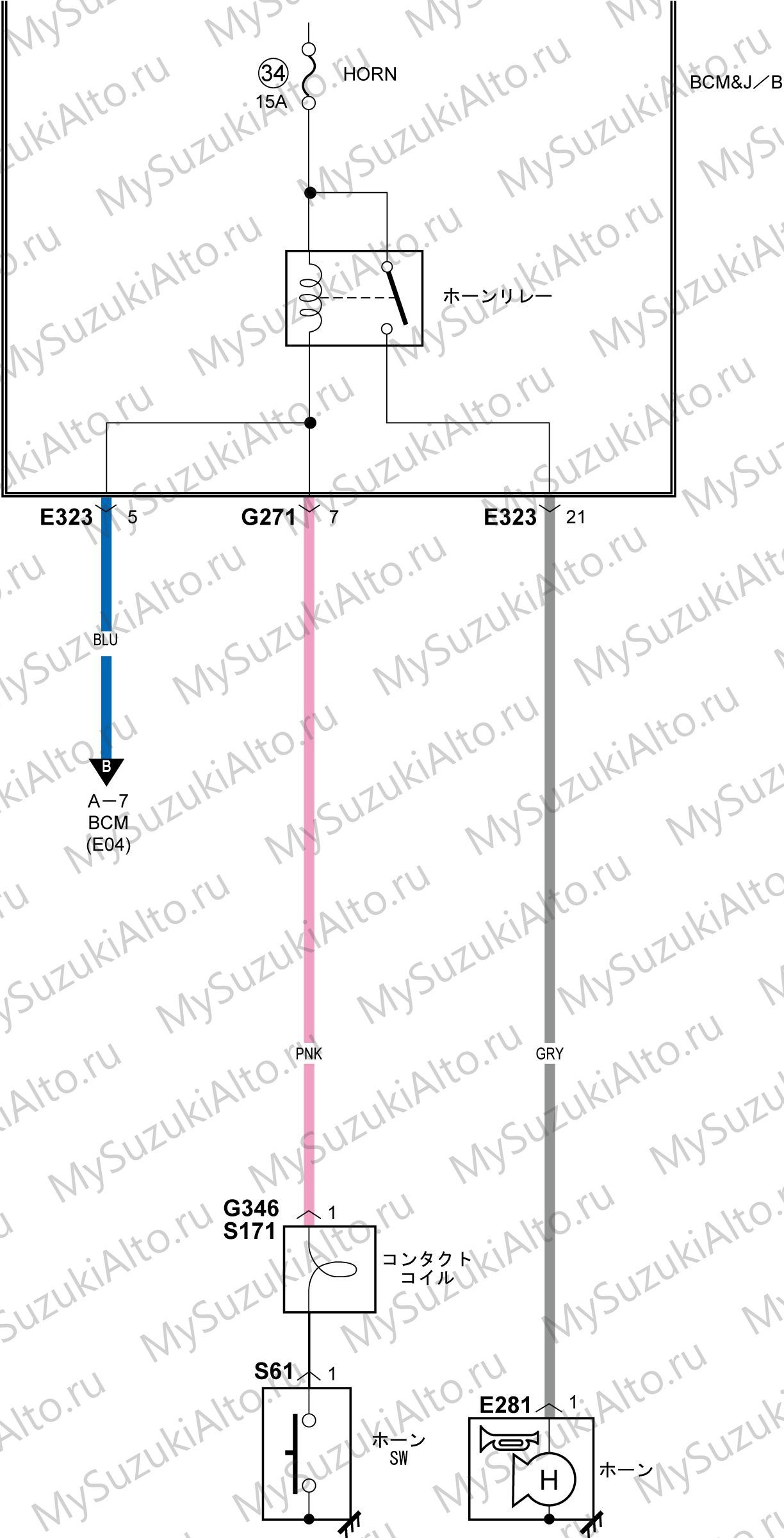

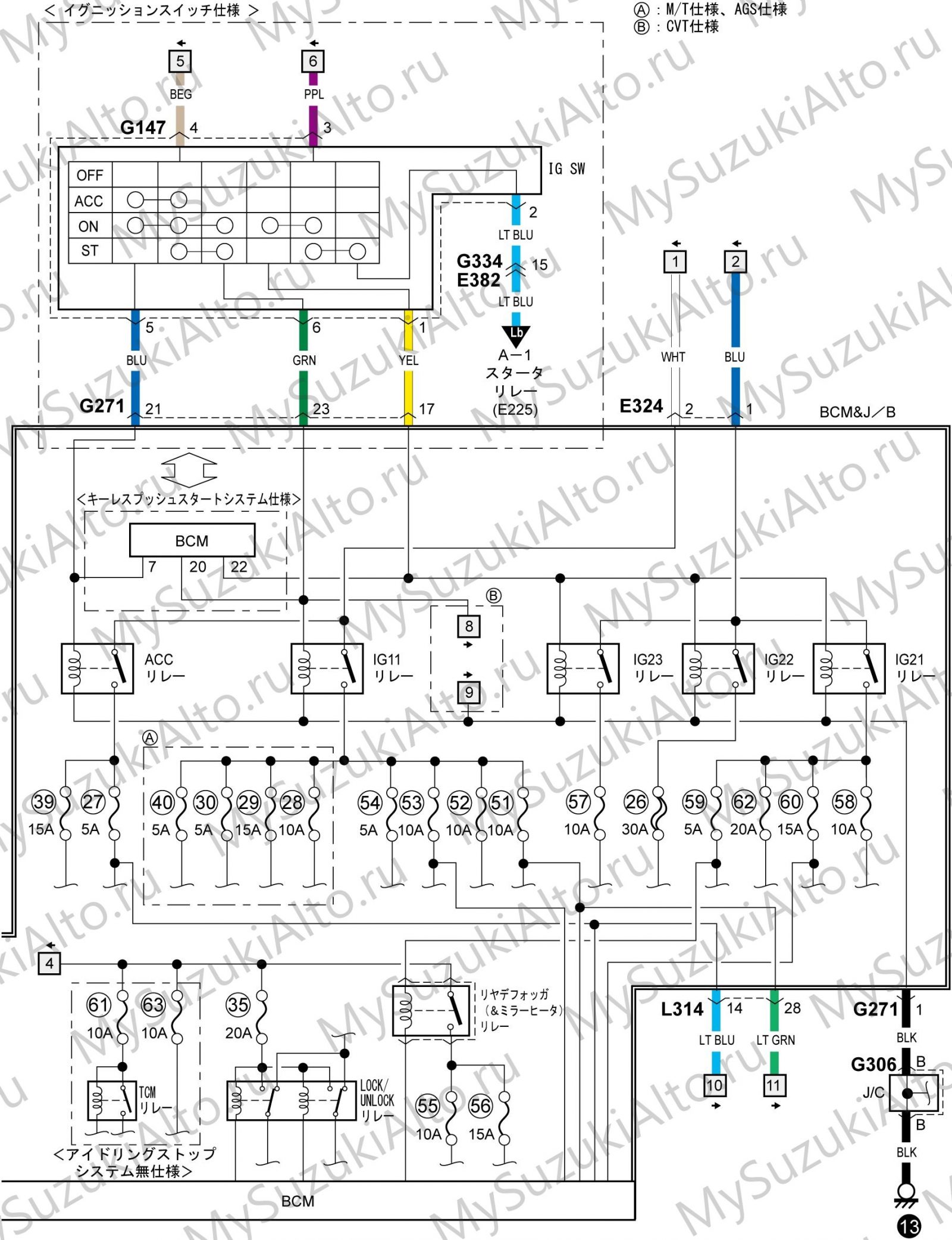

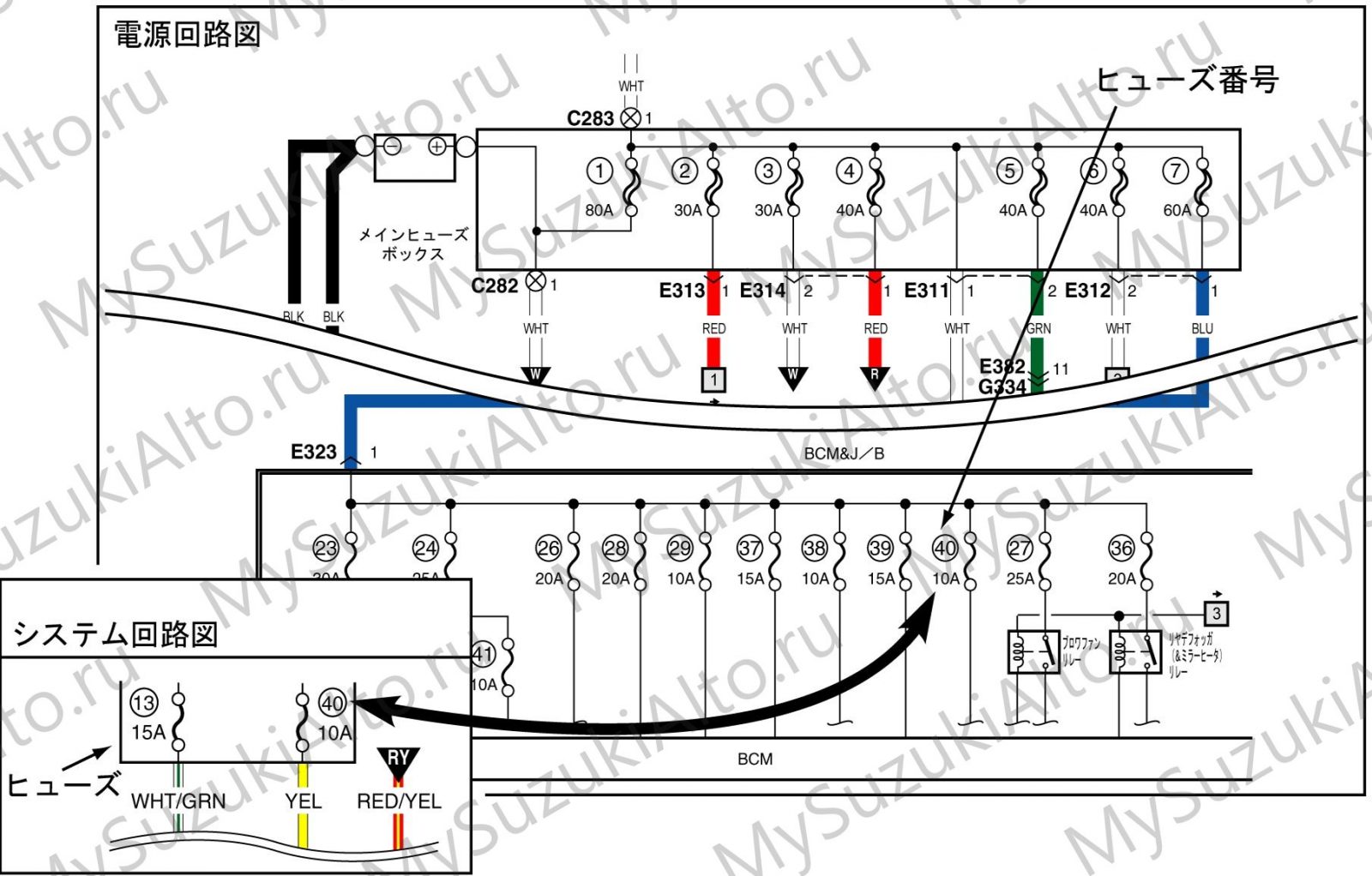

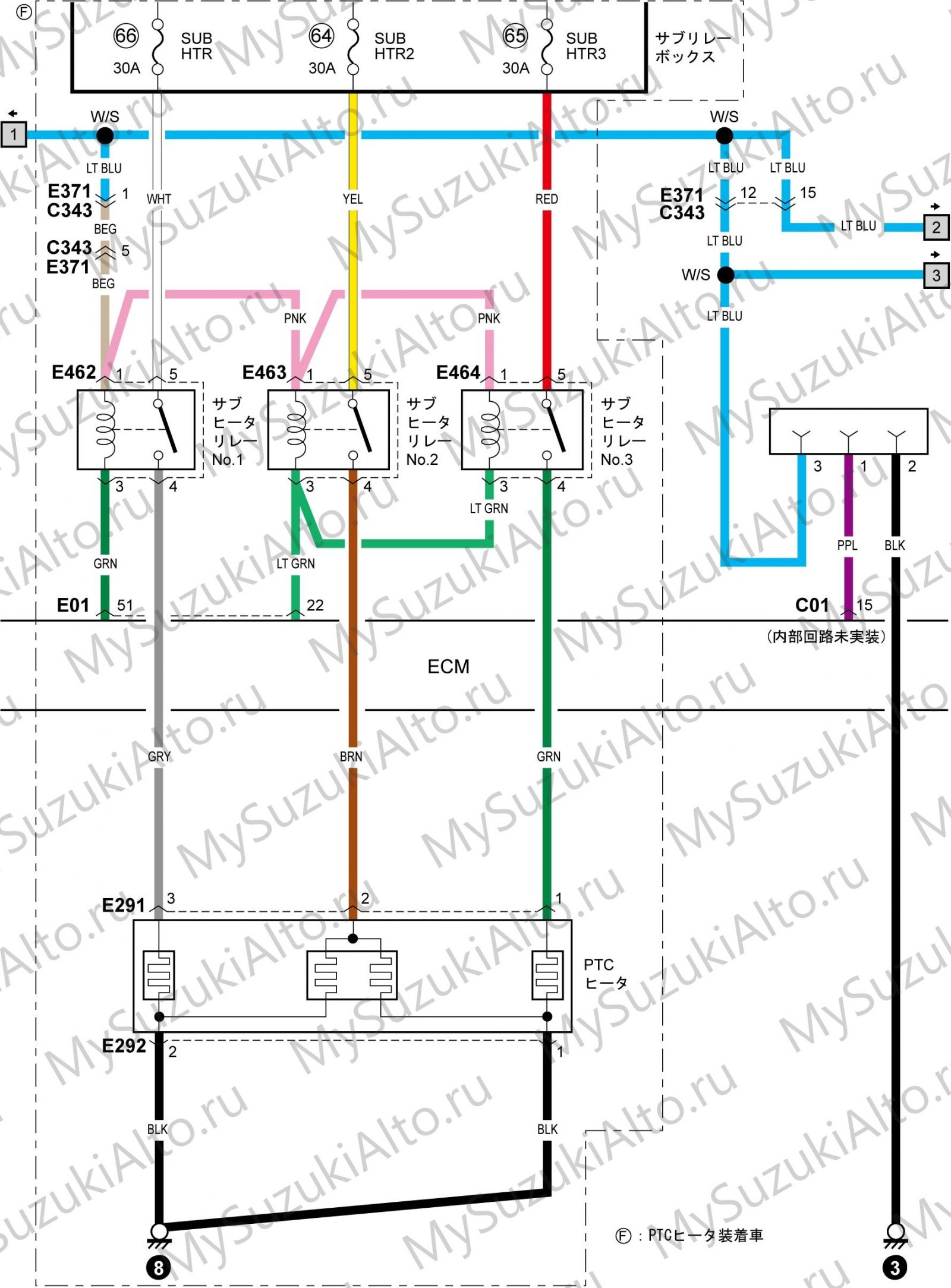

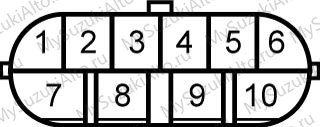

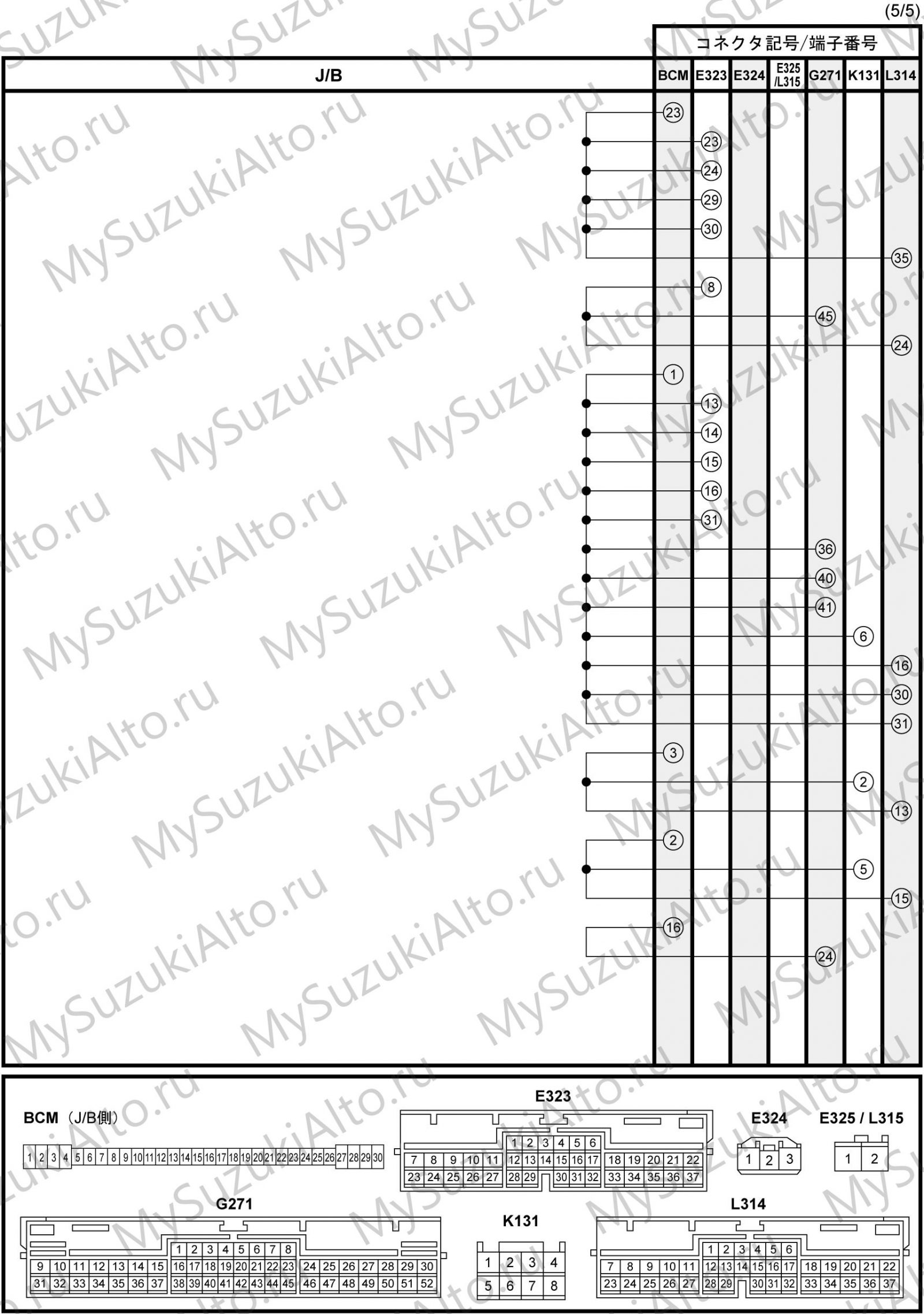

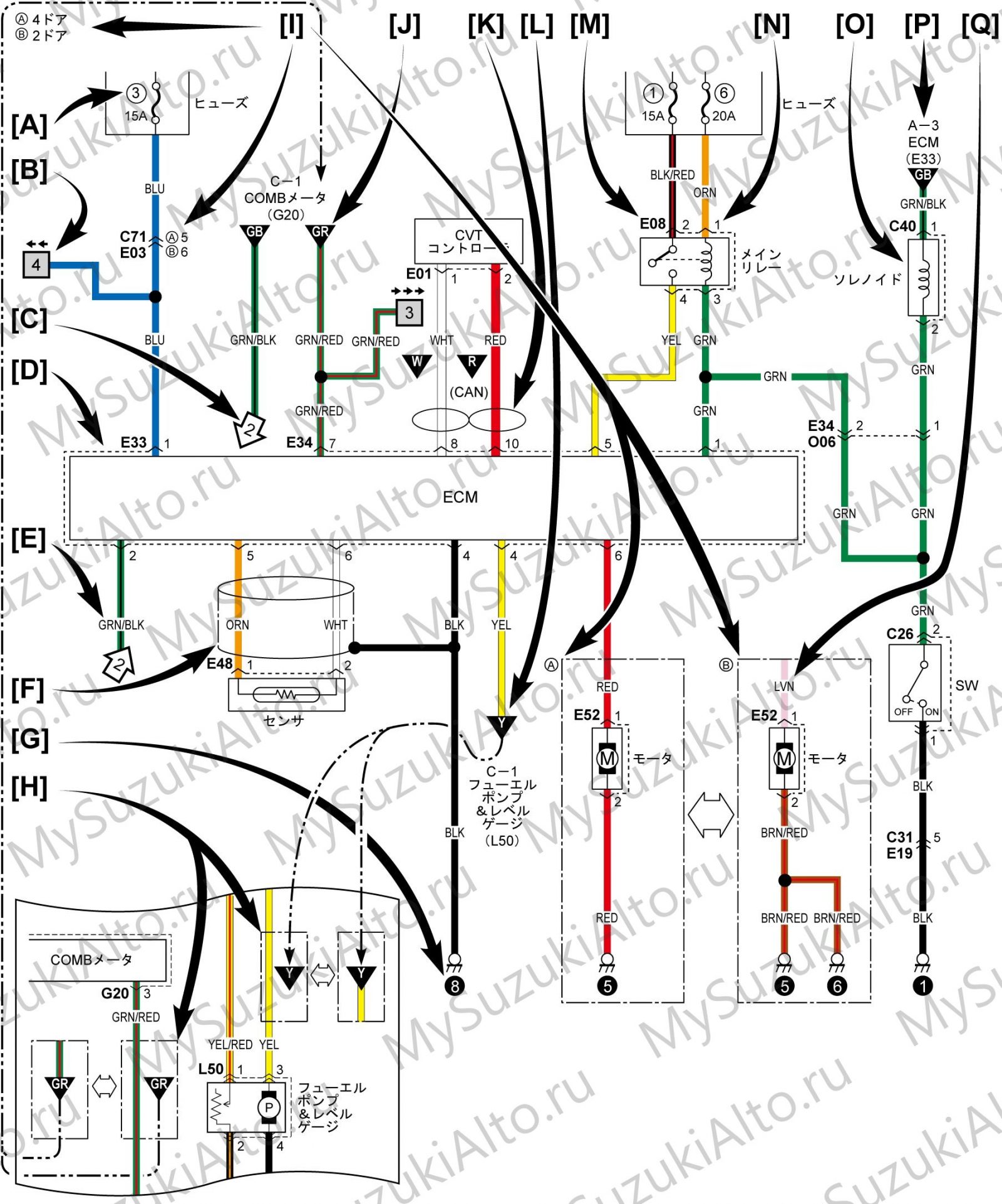

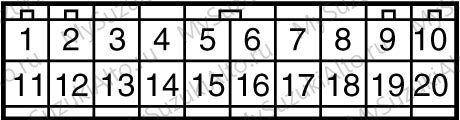

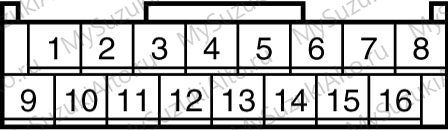

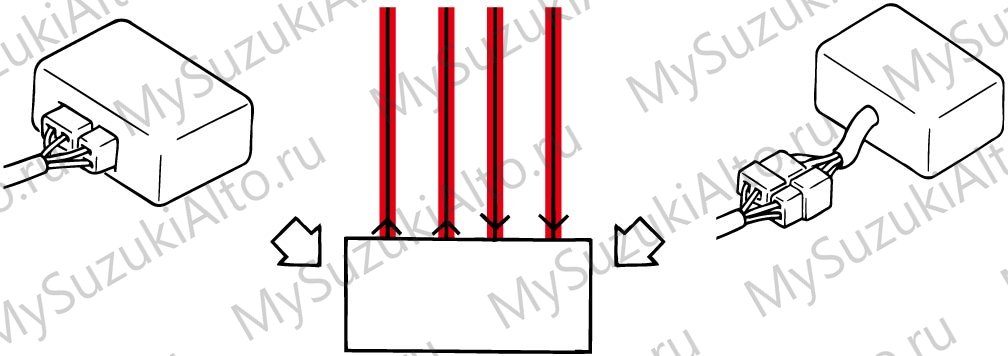

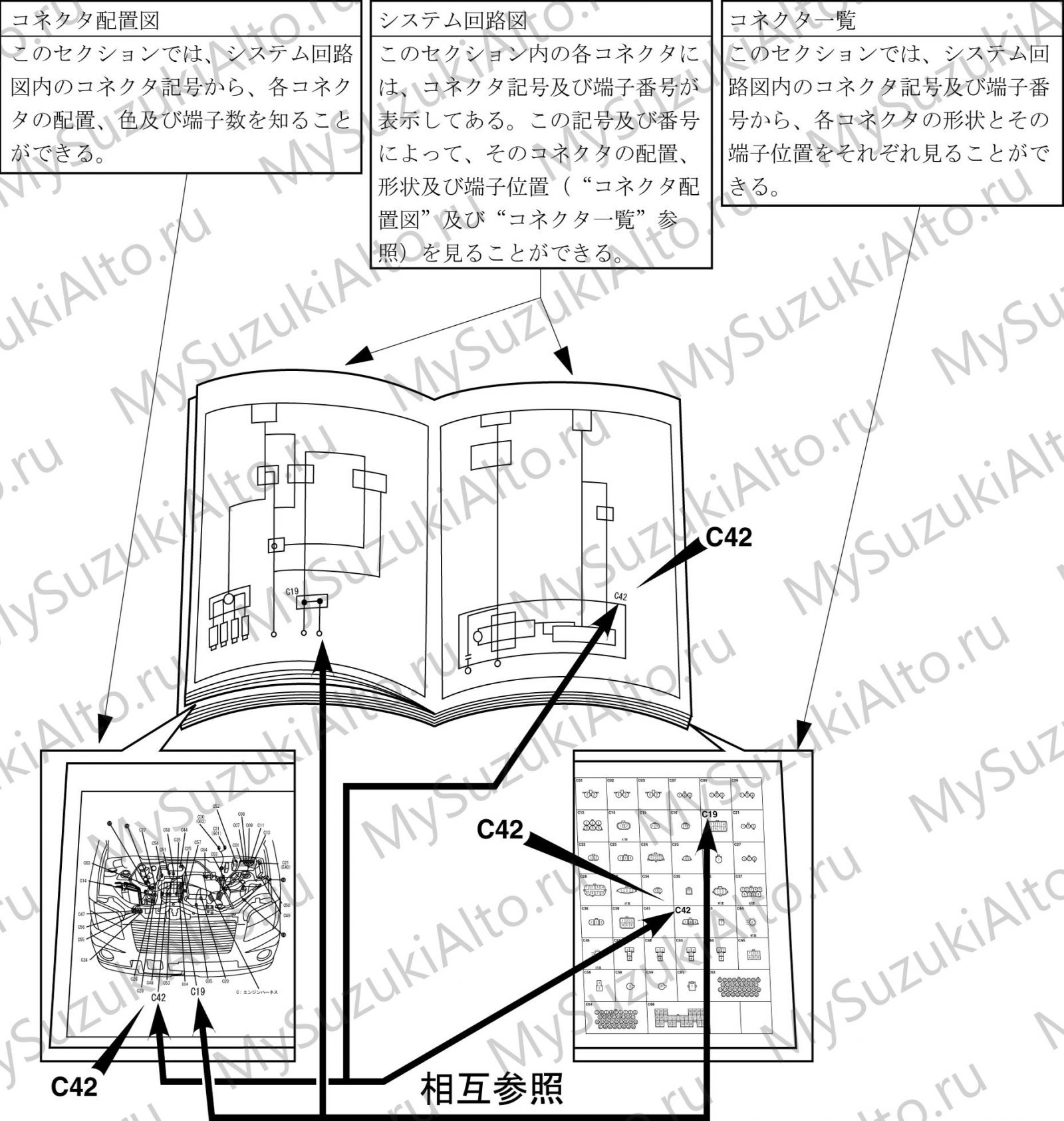

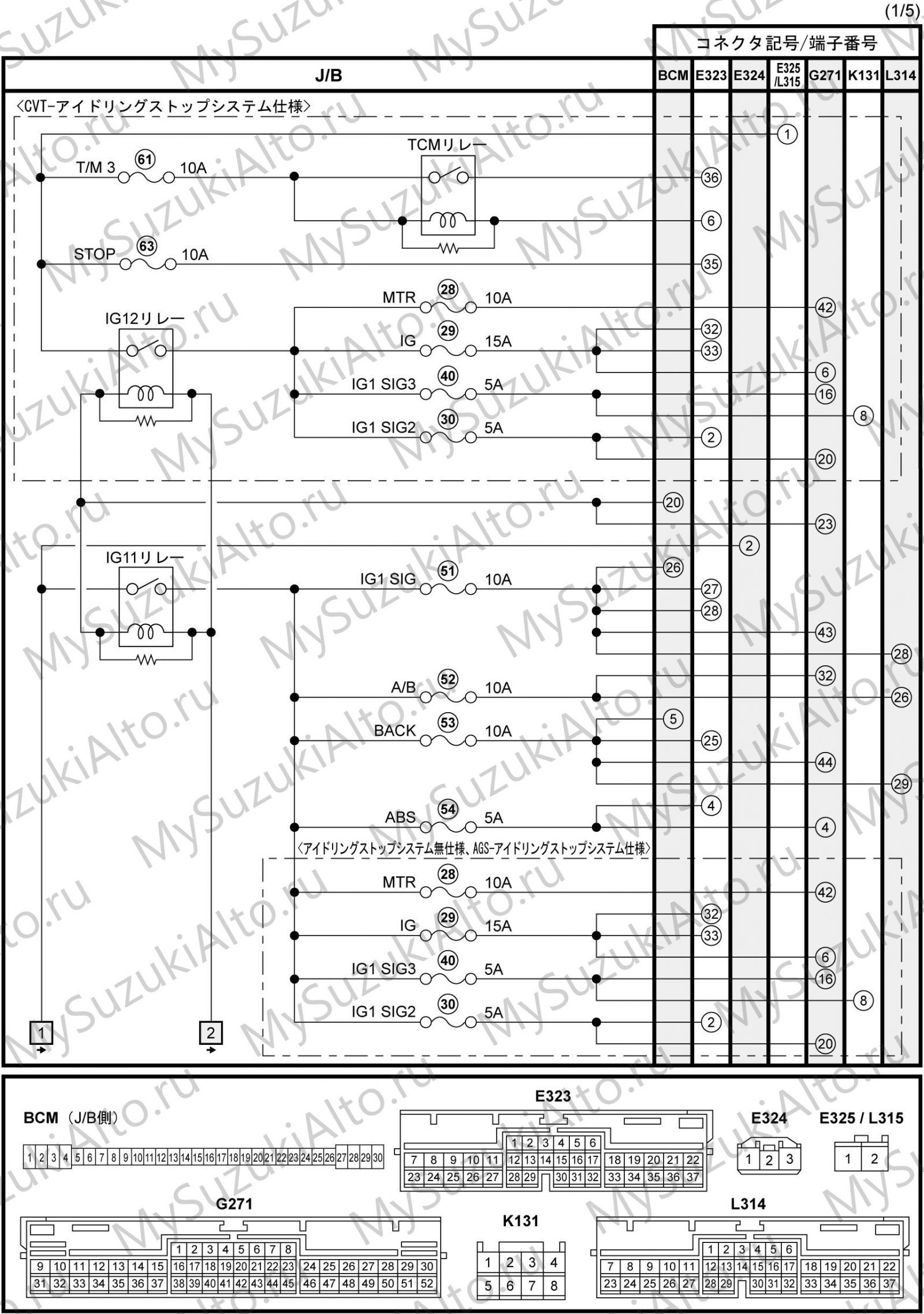

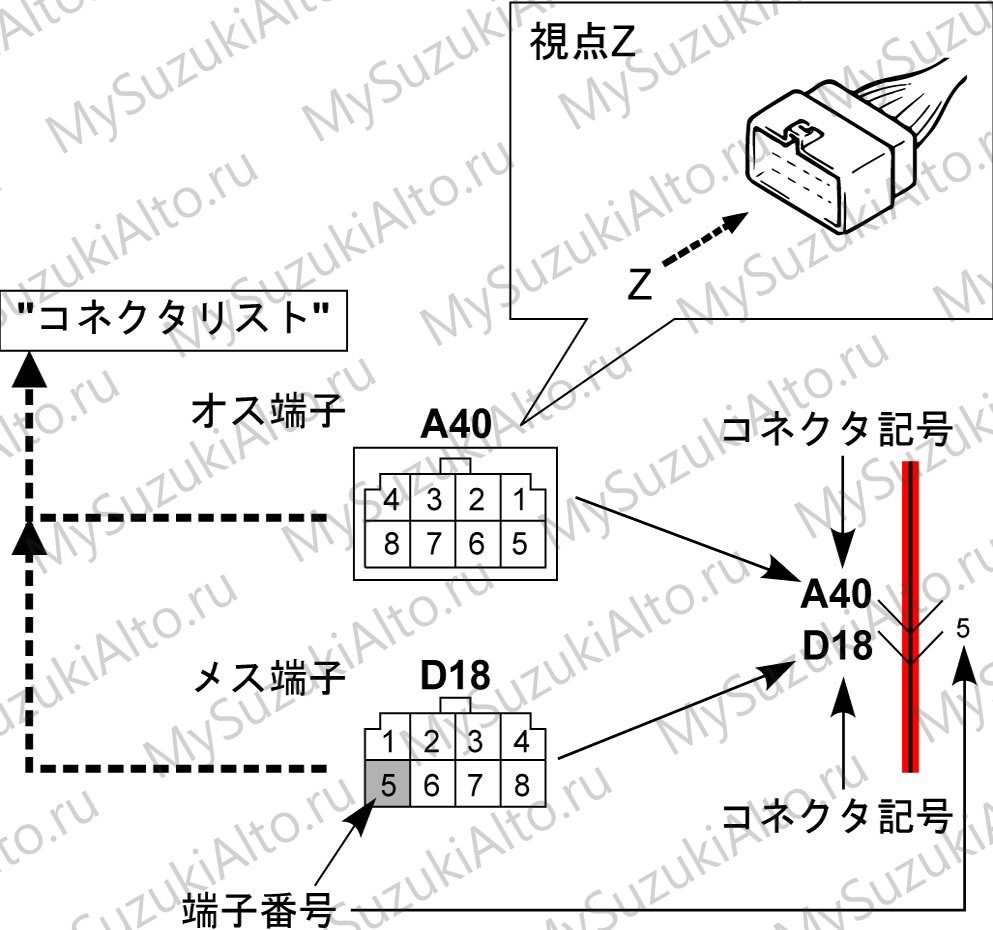

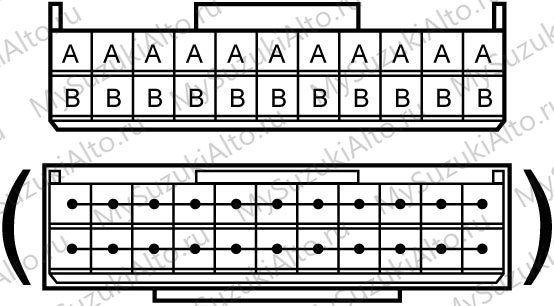

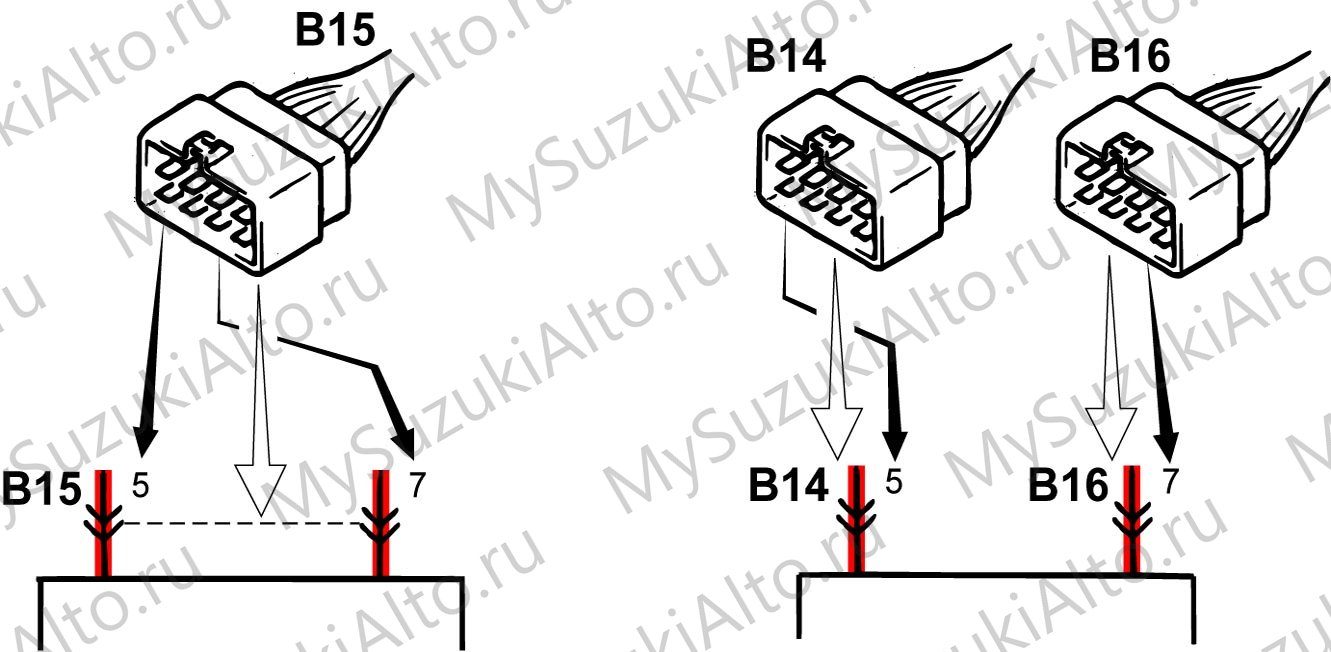

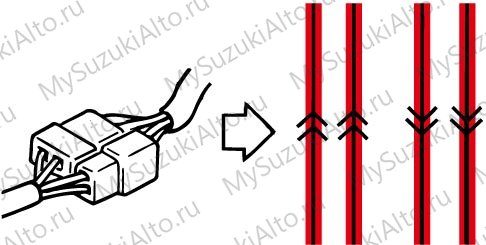

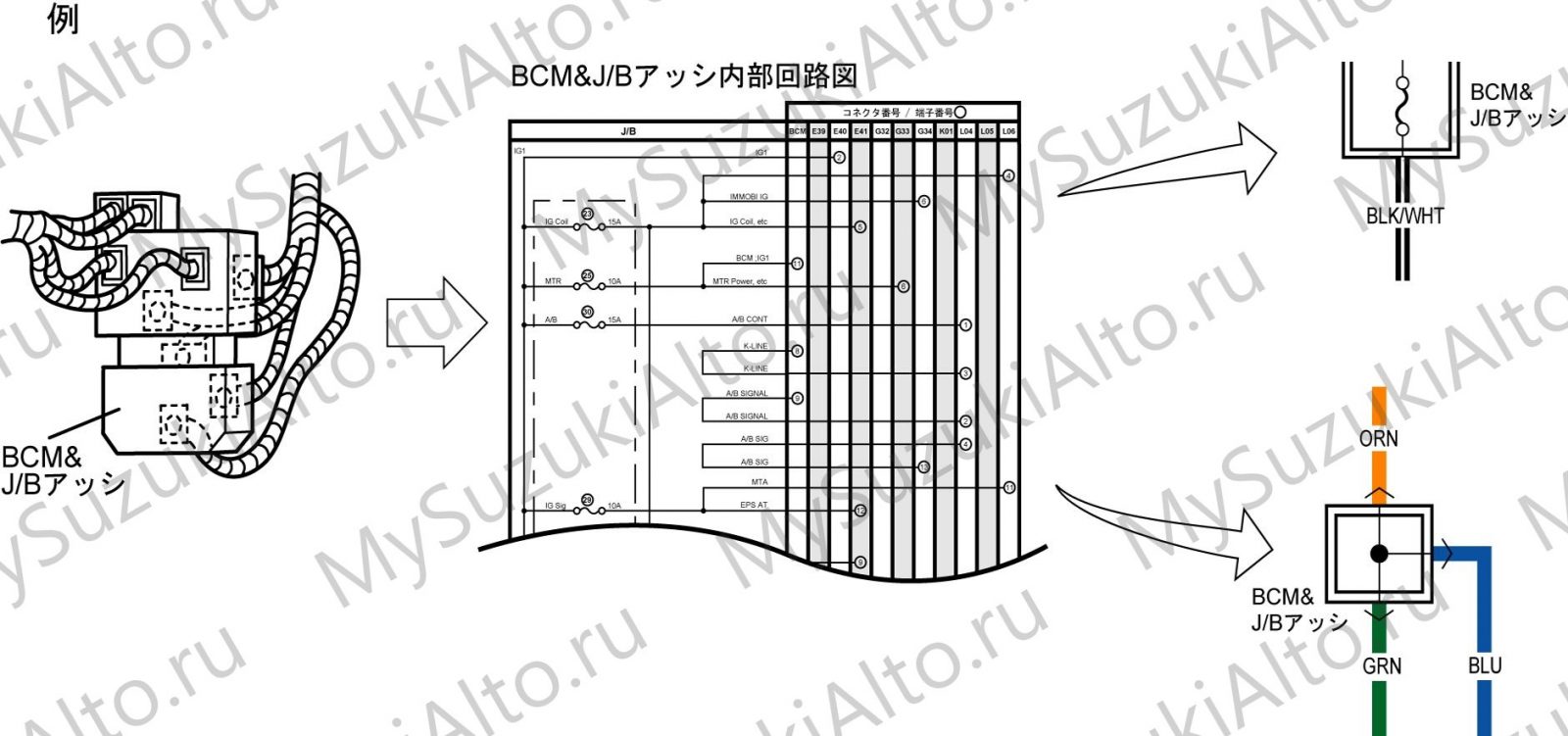

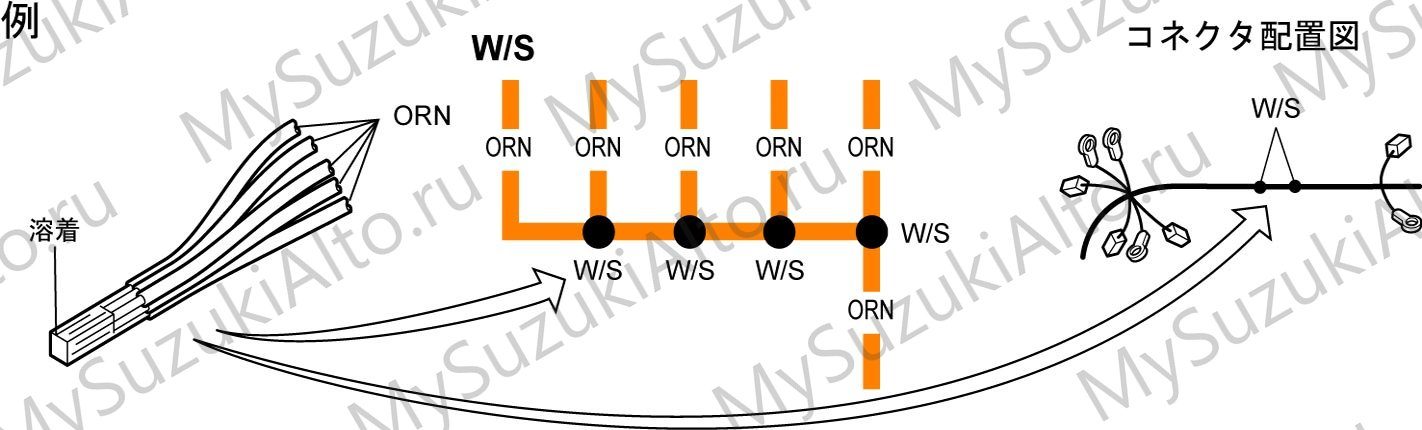

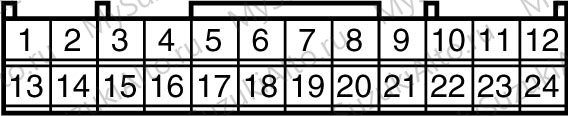

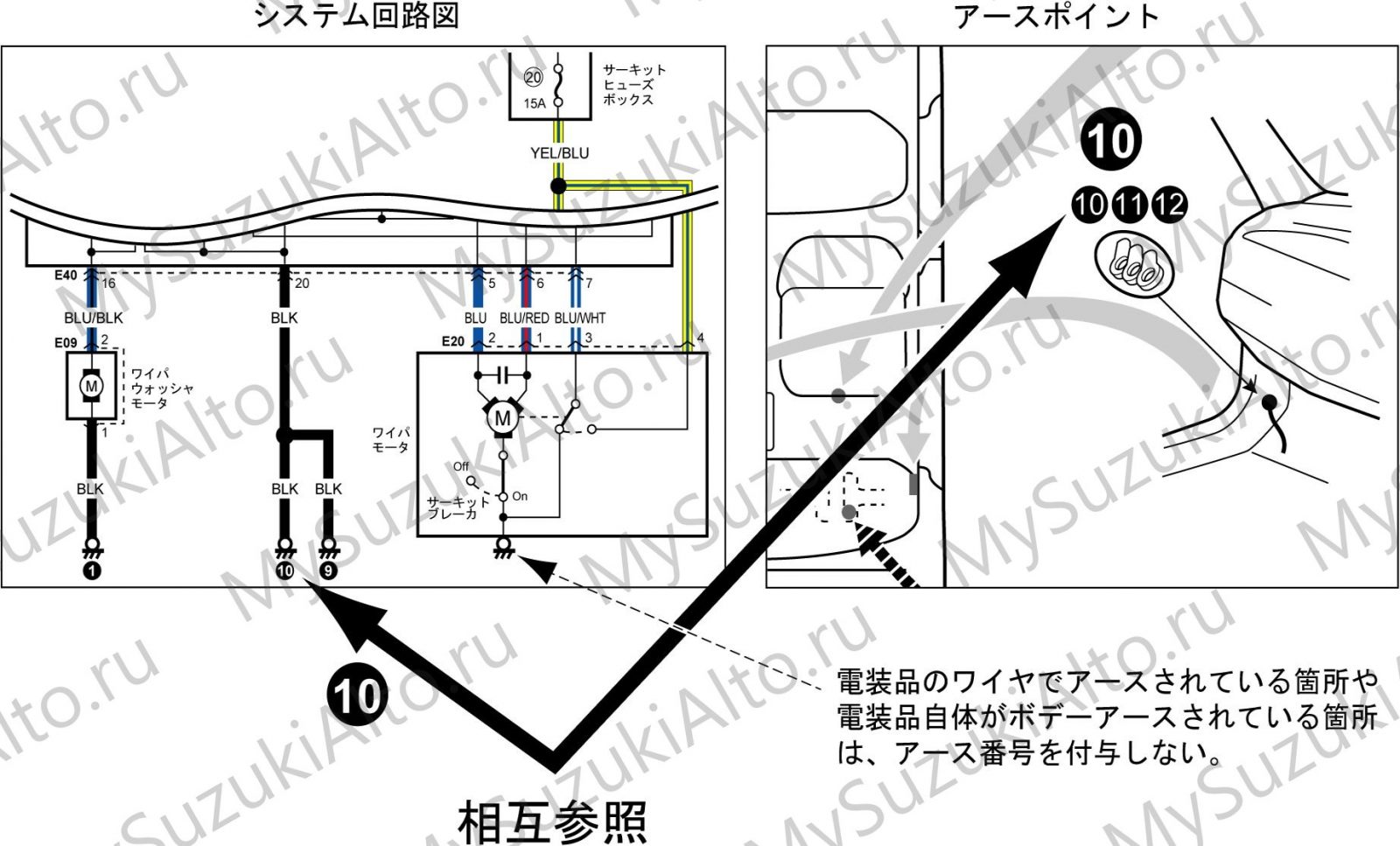

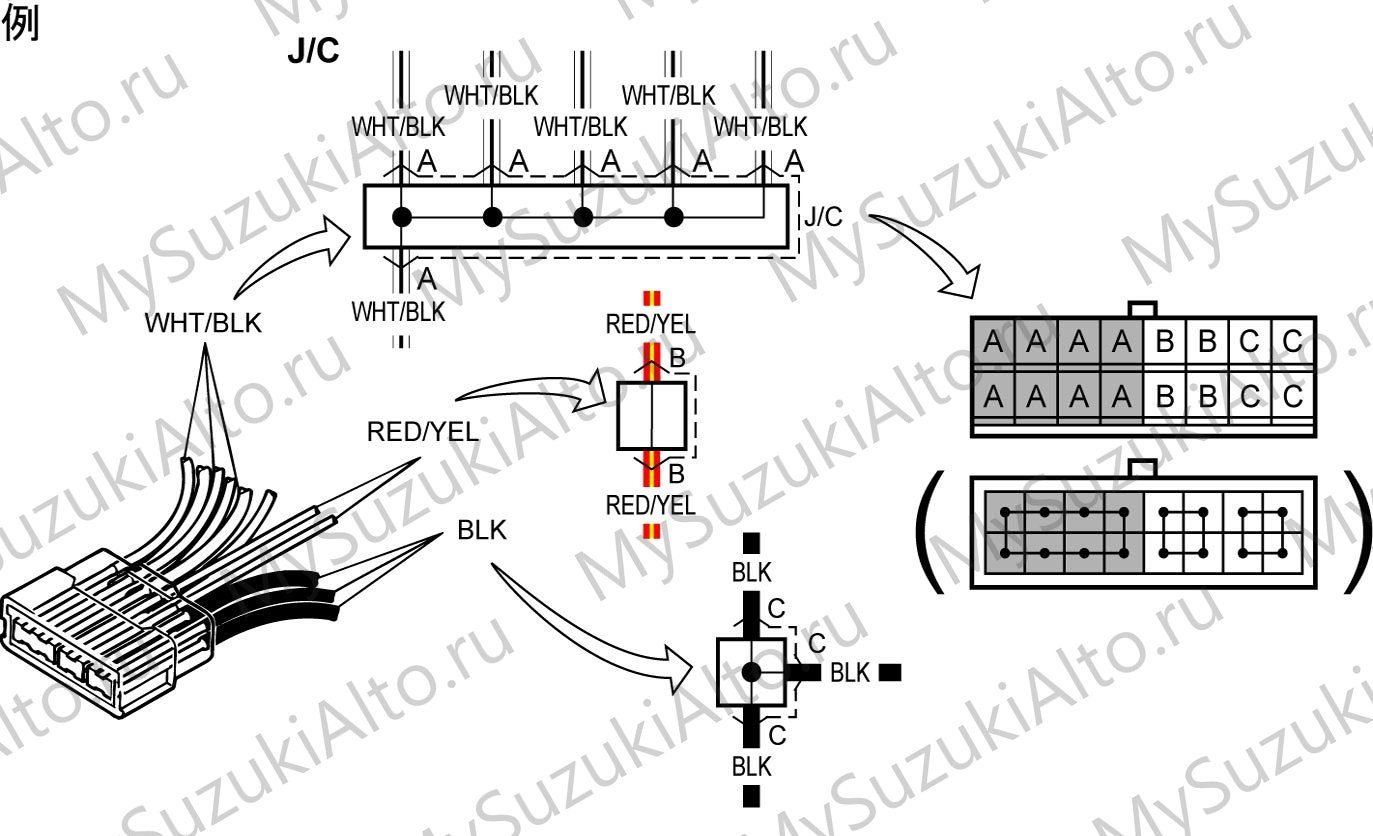

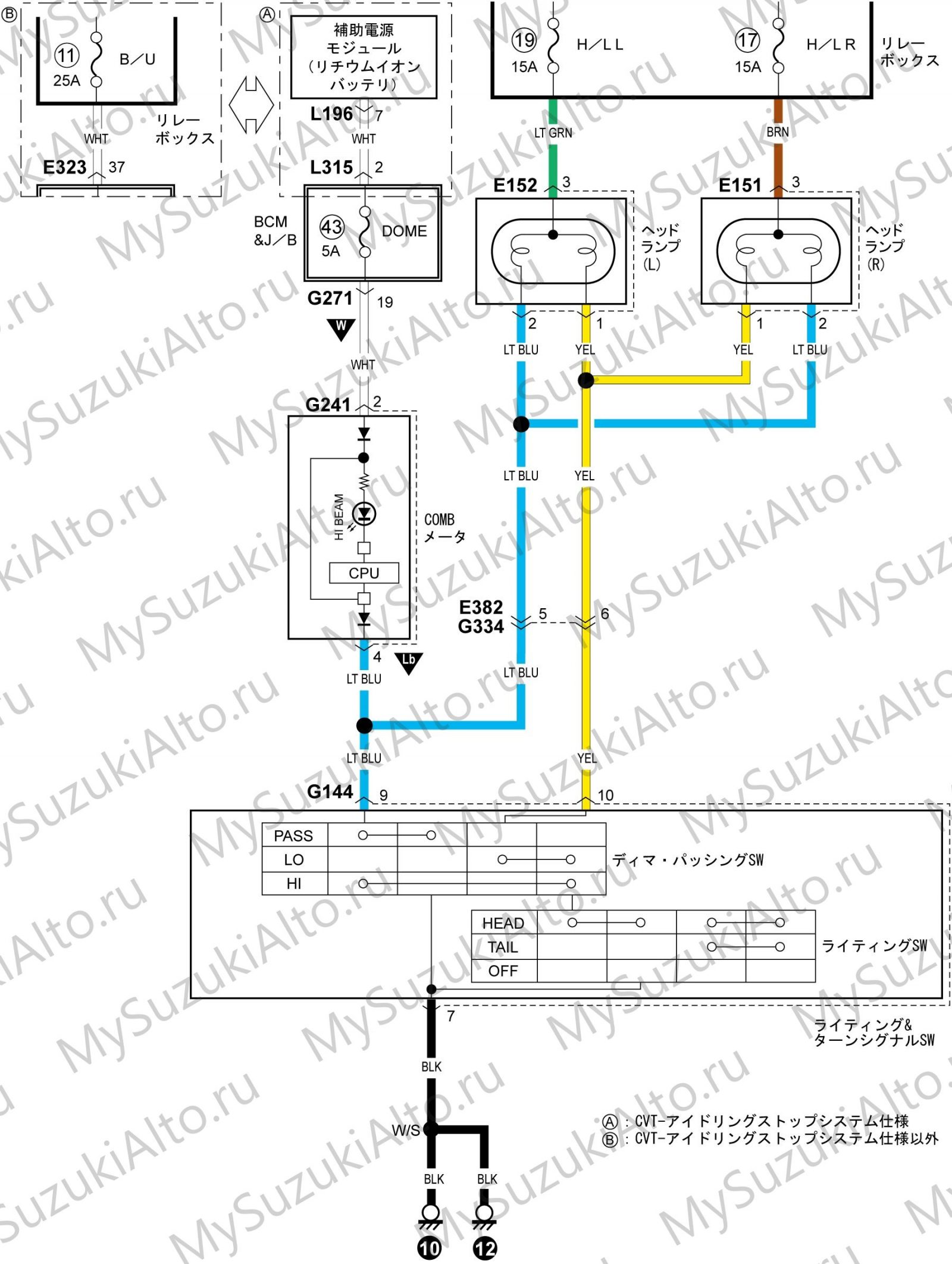

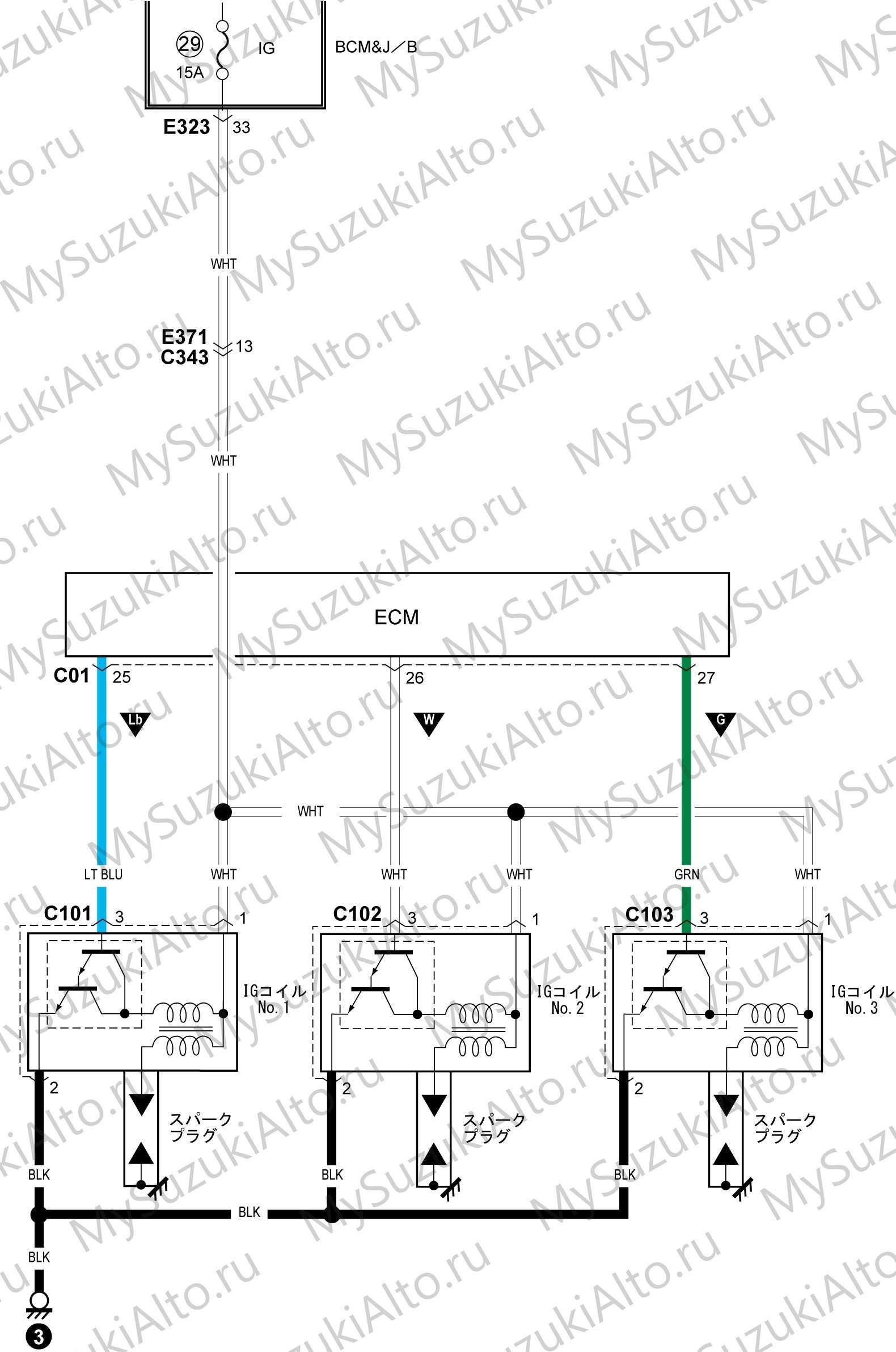

• В разделе приведены условные обозначения элементов и разъёмов, правила чтения схем и таблица цветов проводки и разъёмов (расшифровка цветов — в общей части руководства).

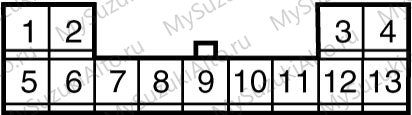

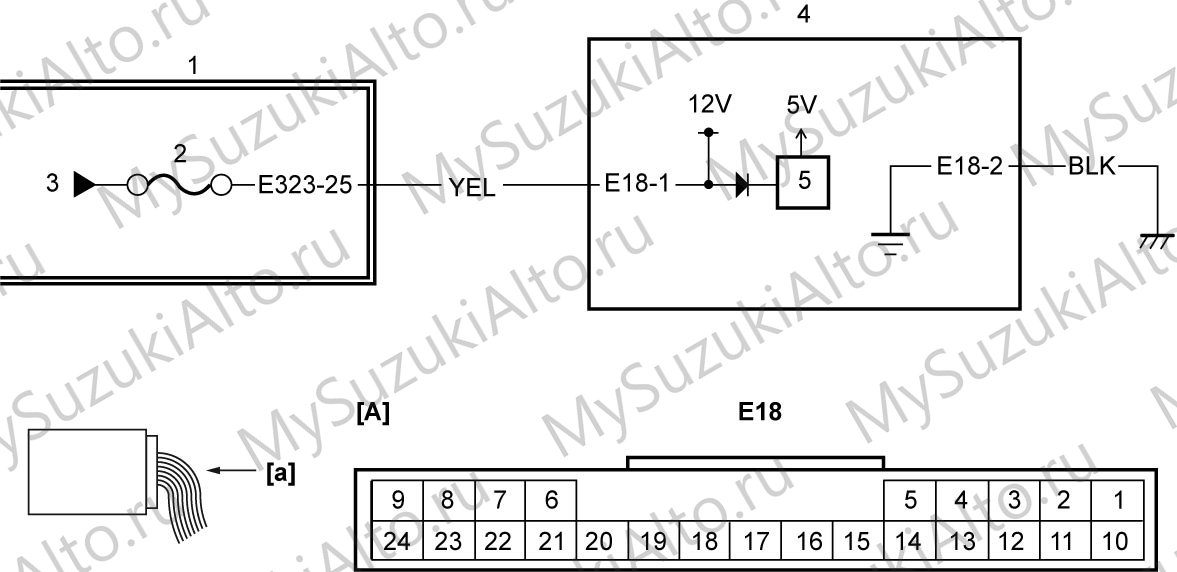

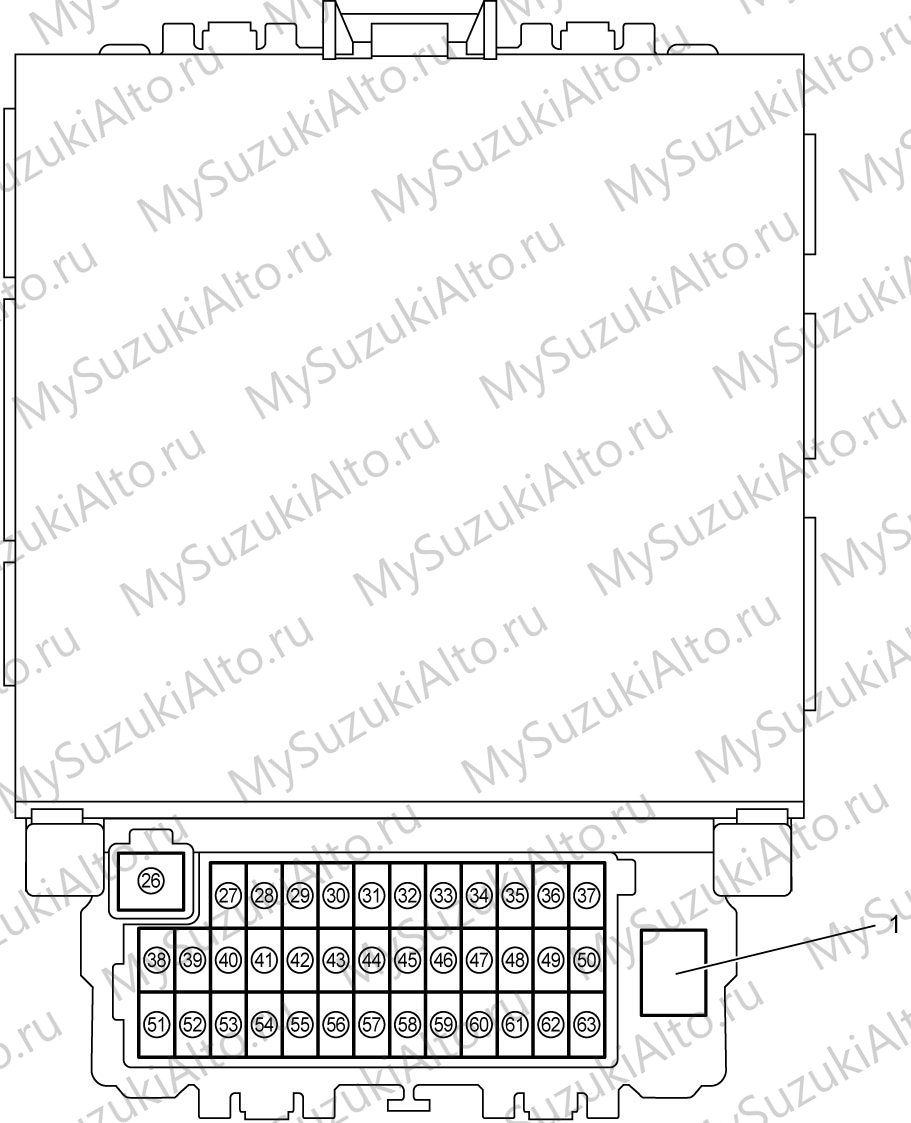

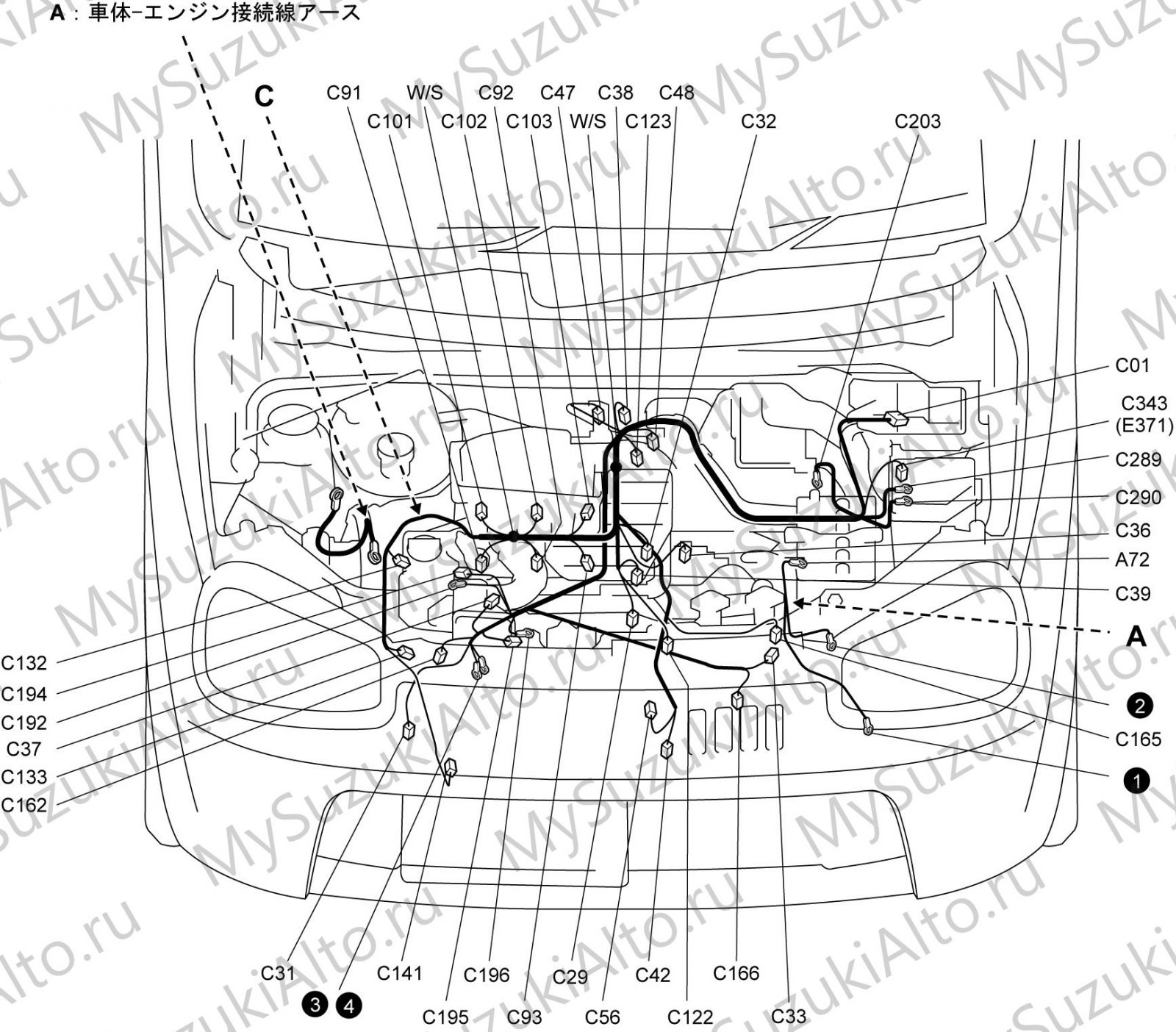

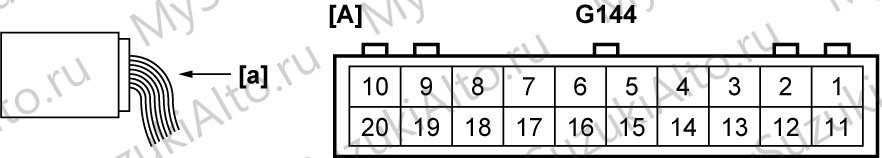

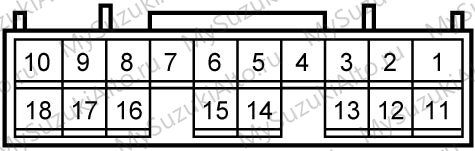

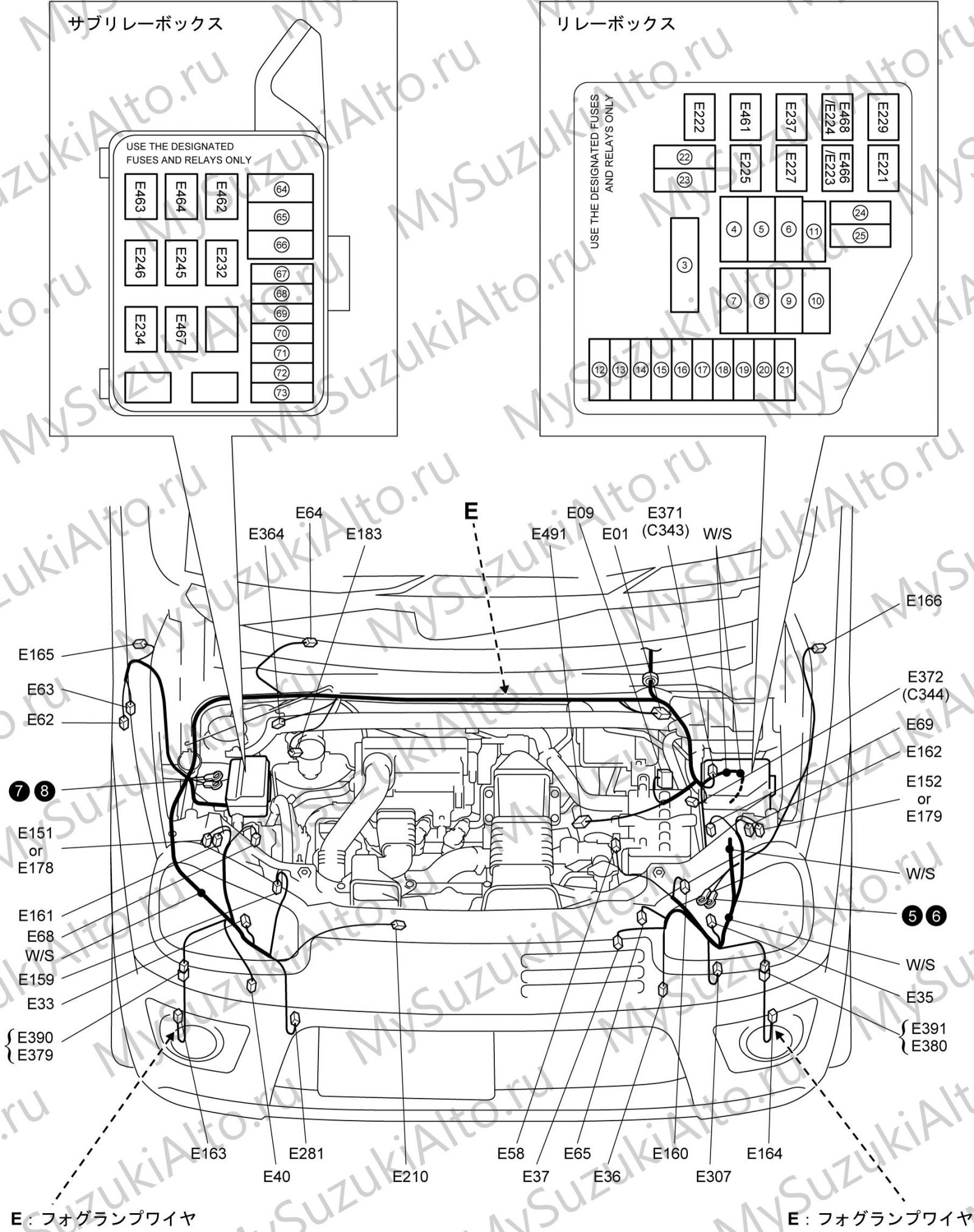

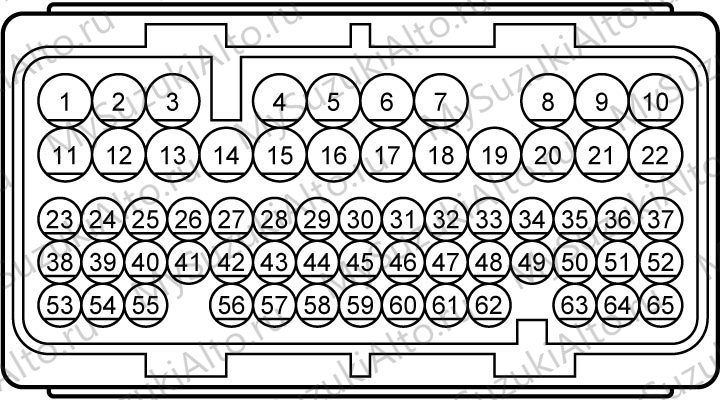

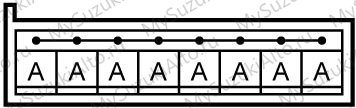

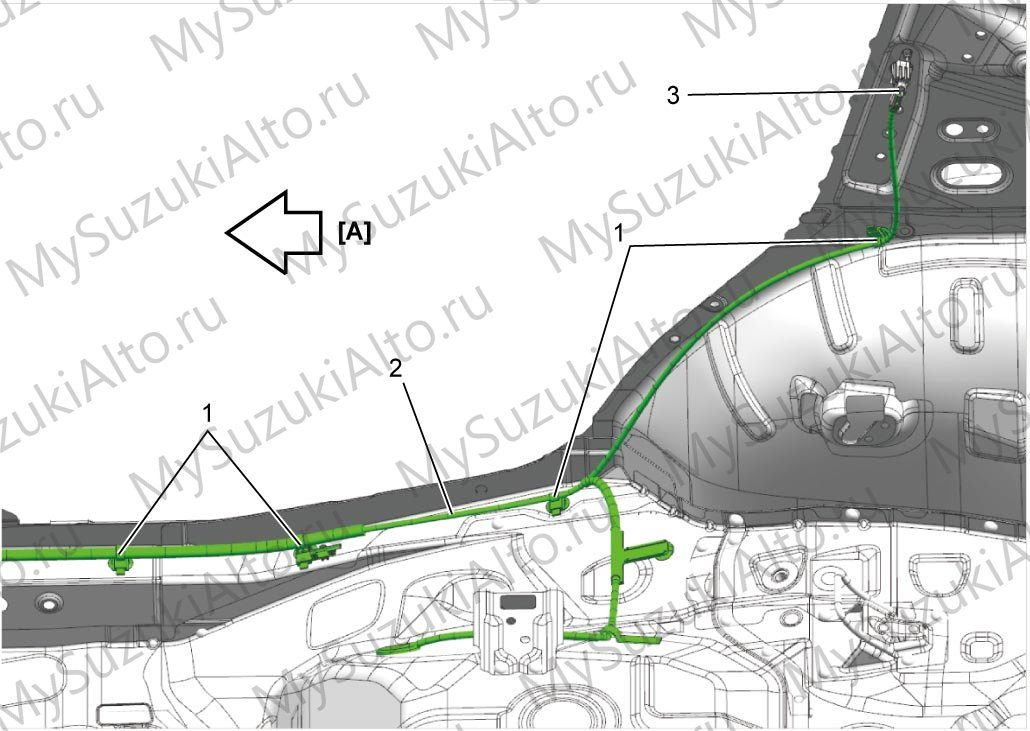

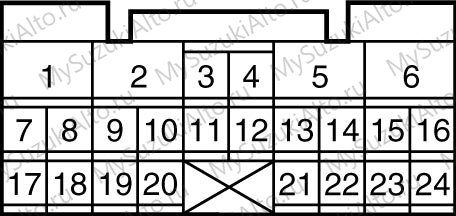

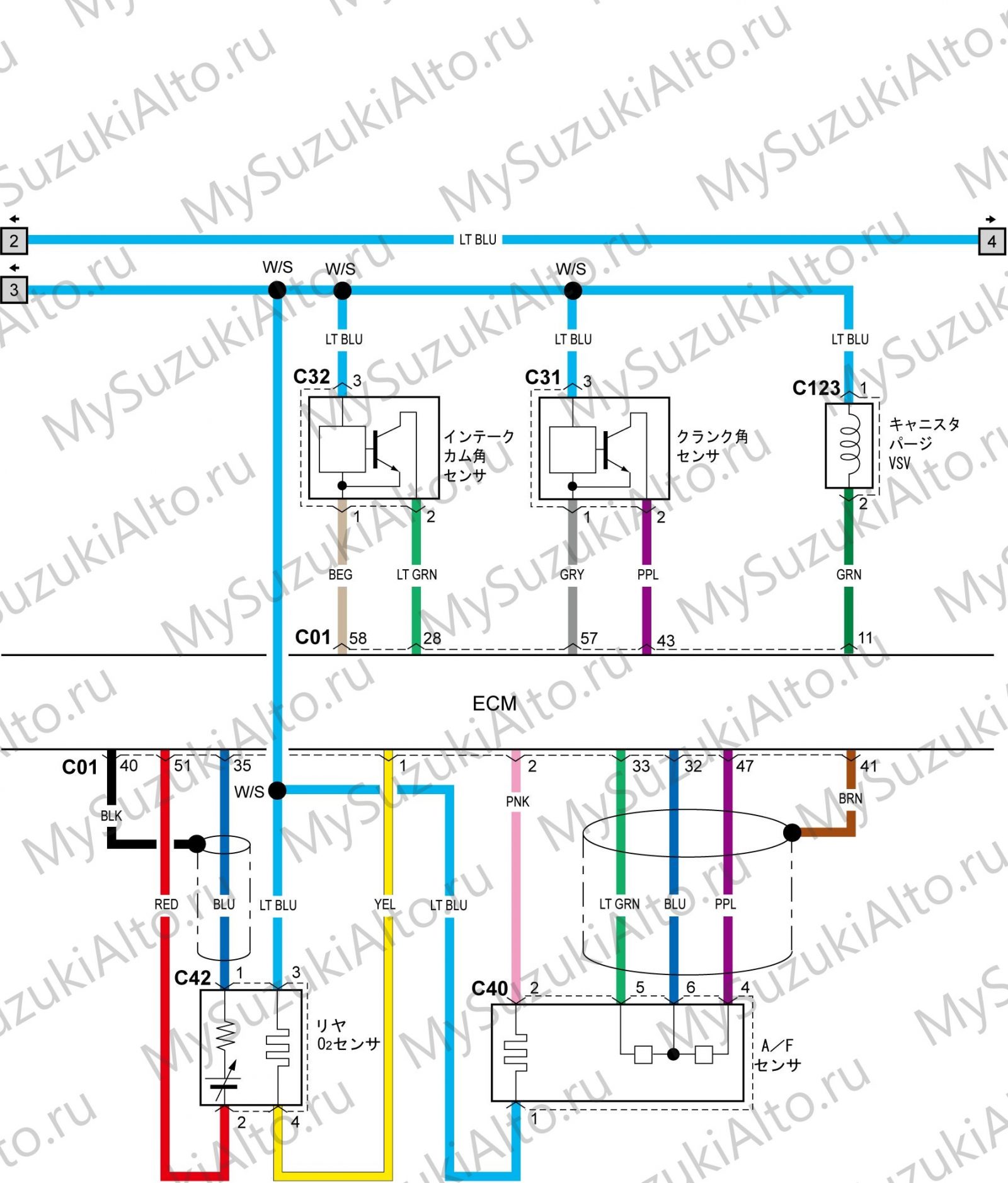

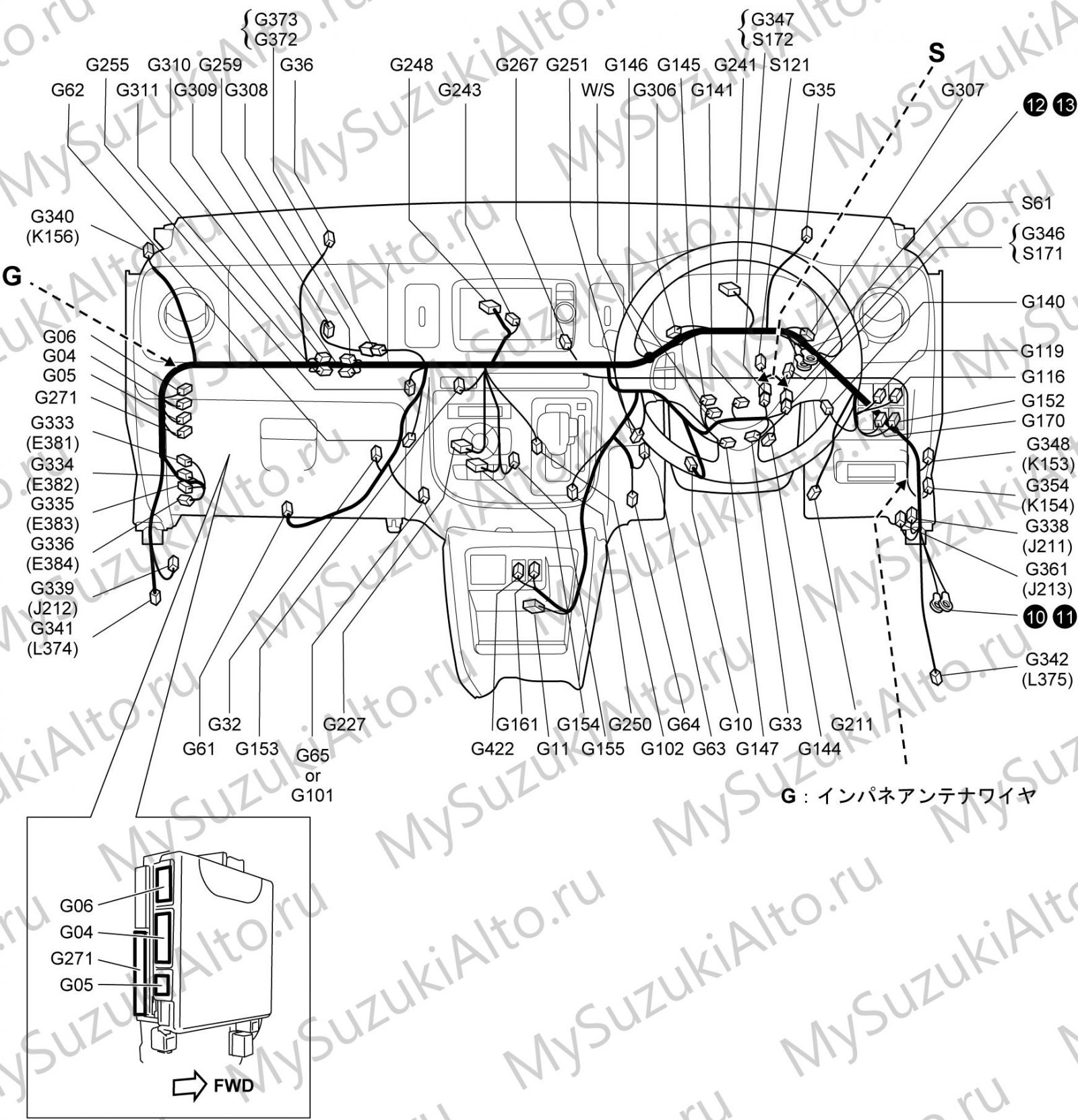

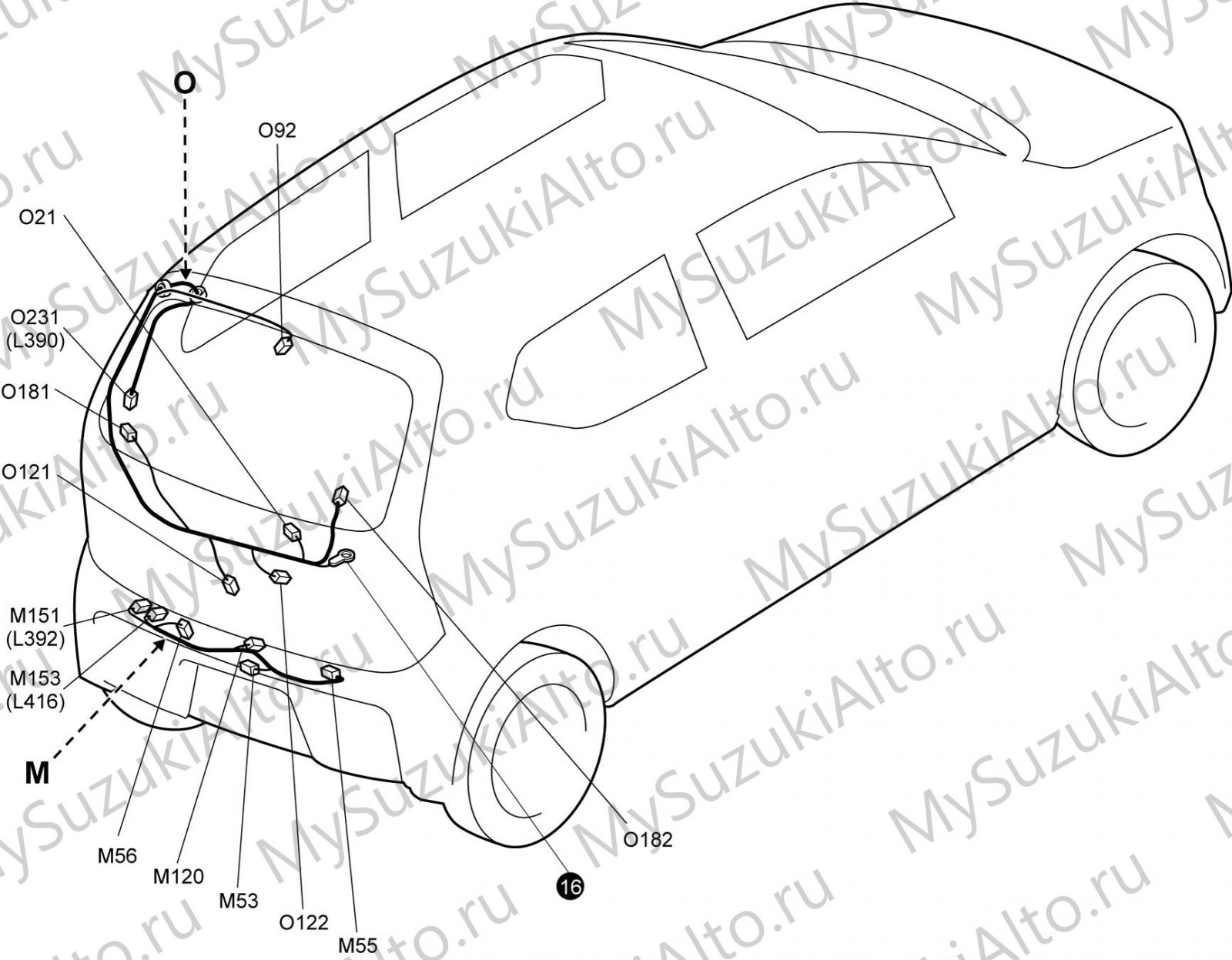

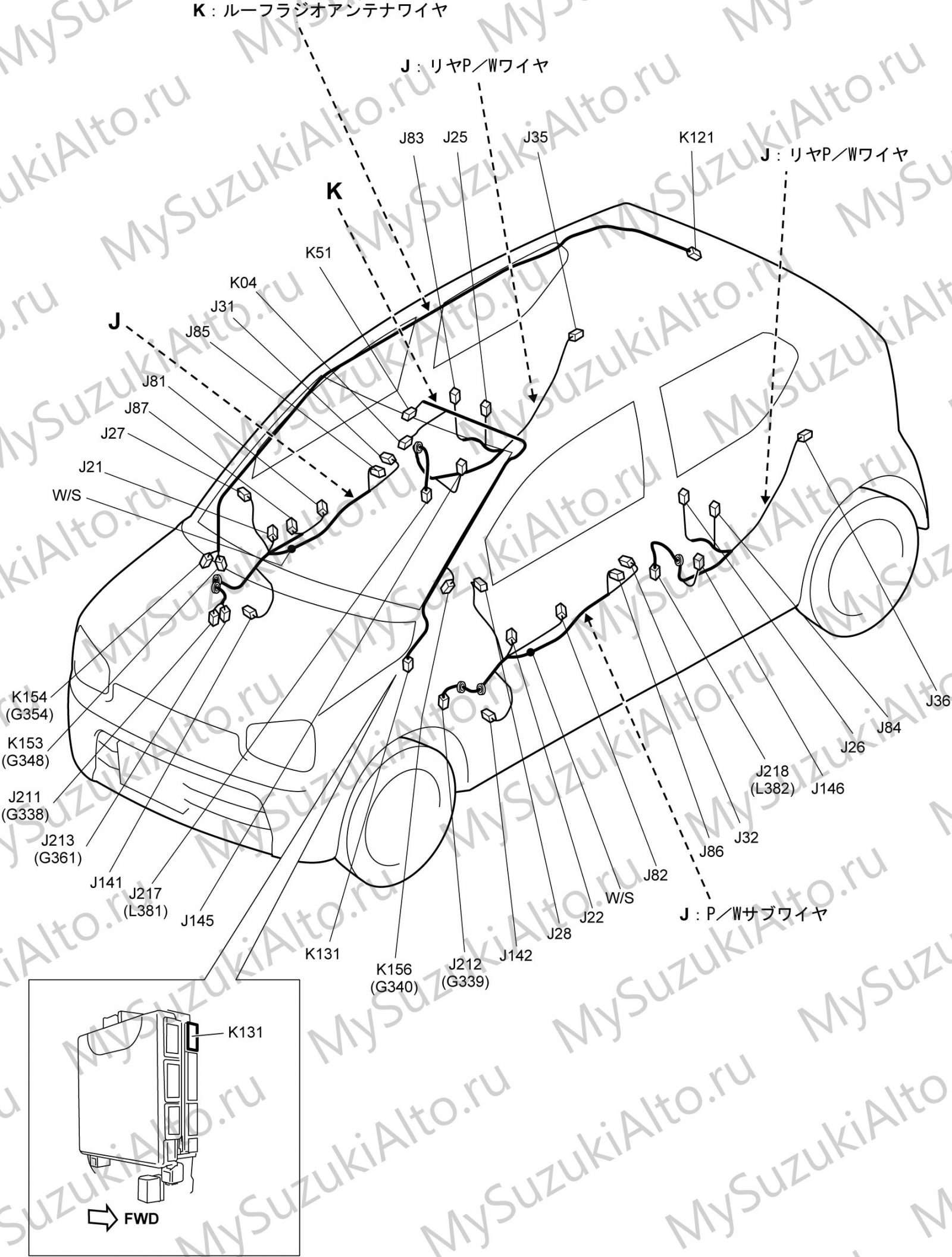

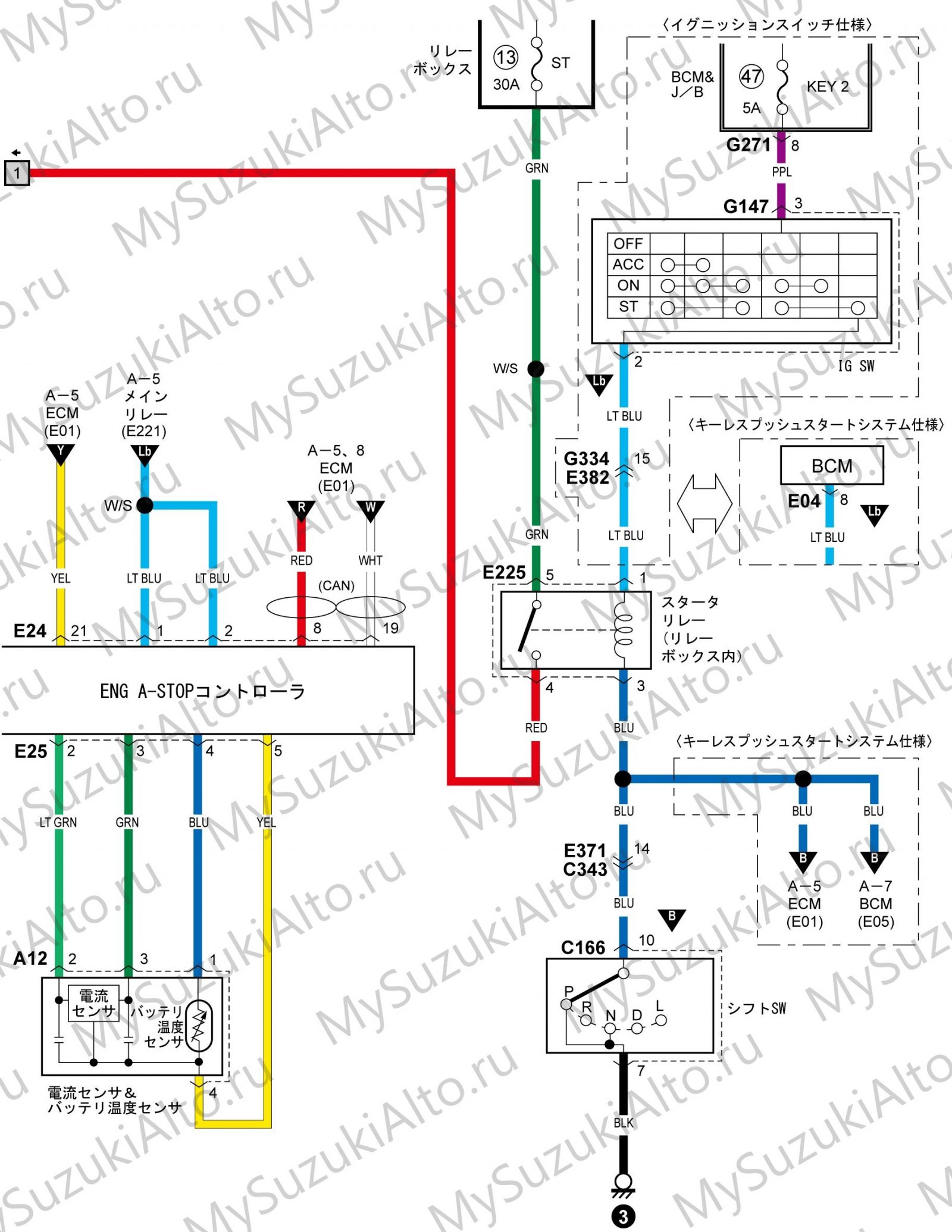

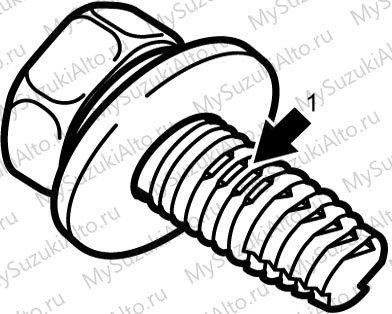

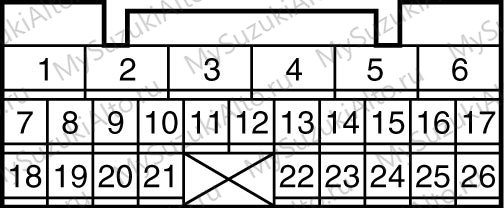

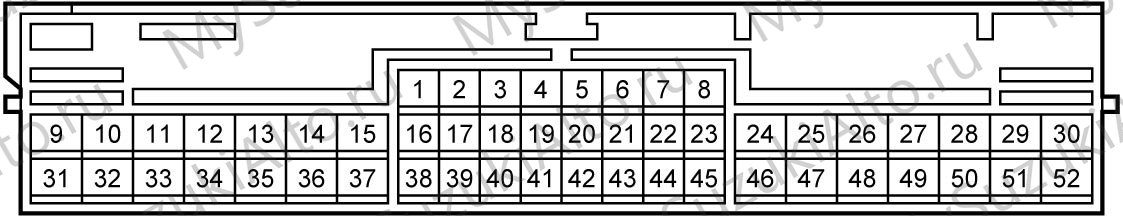

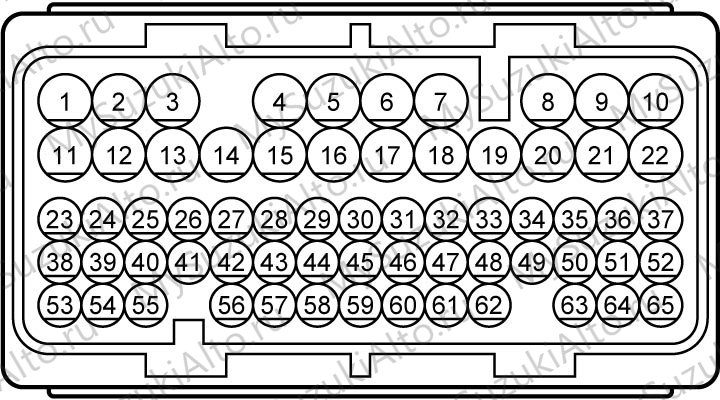

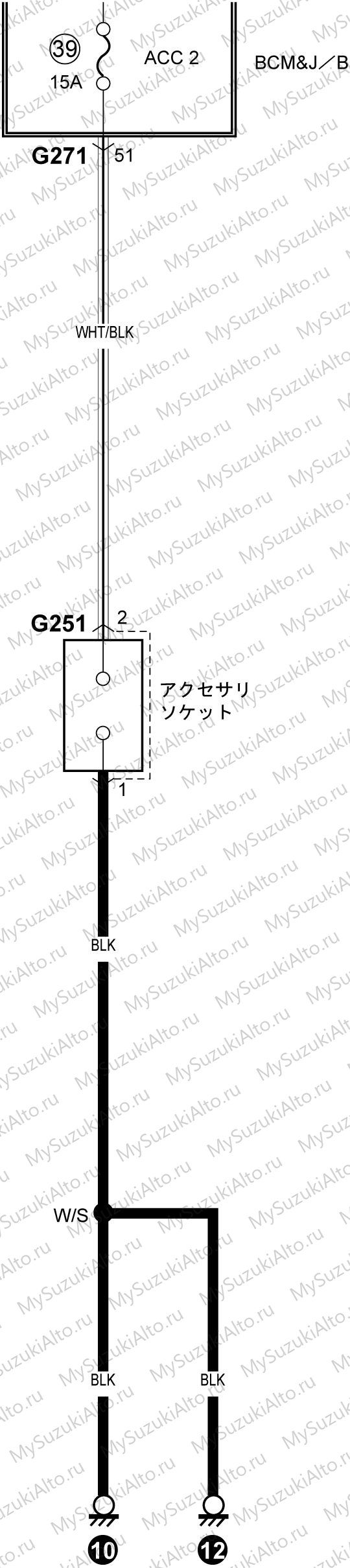

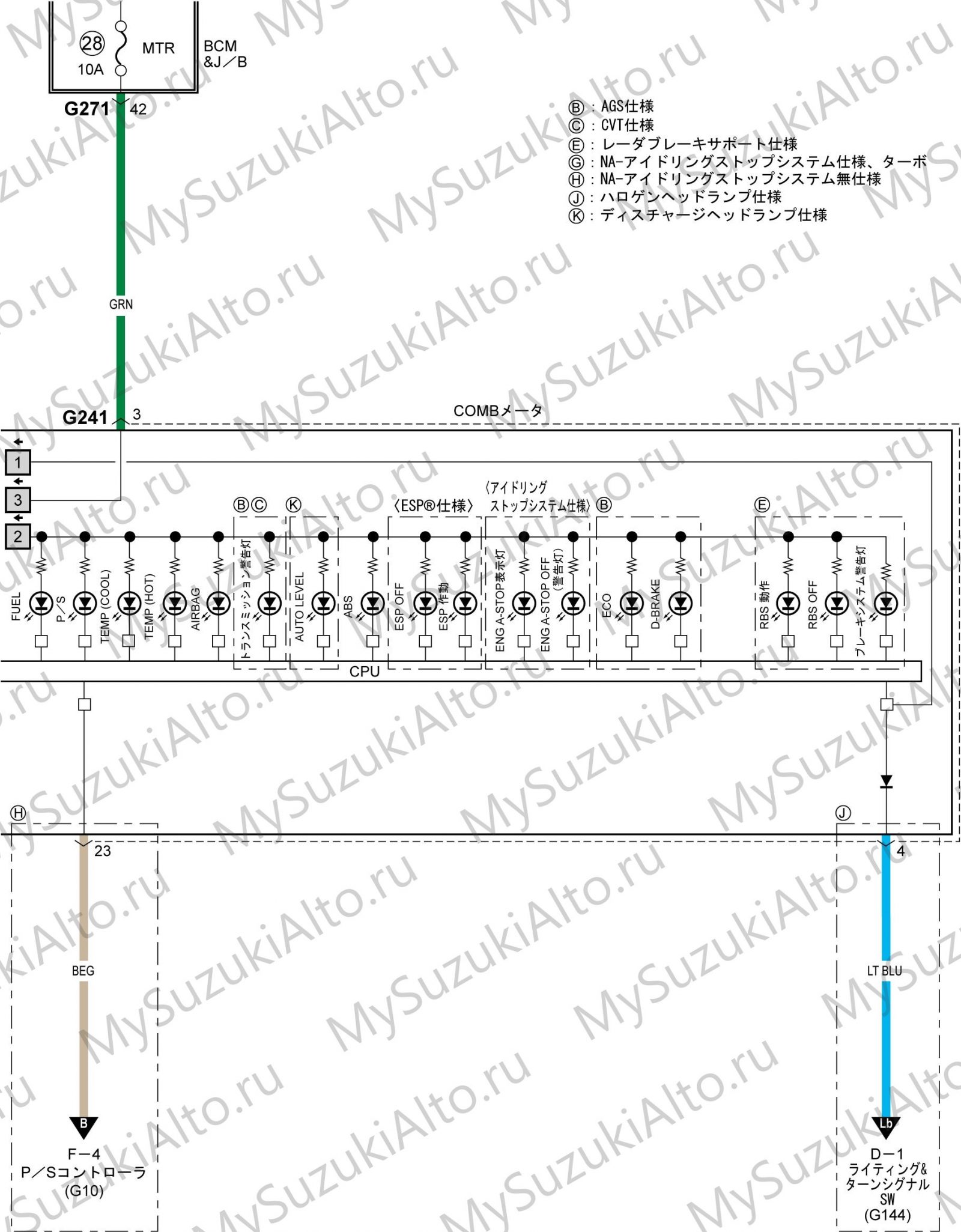

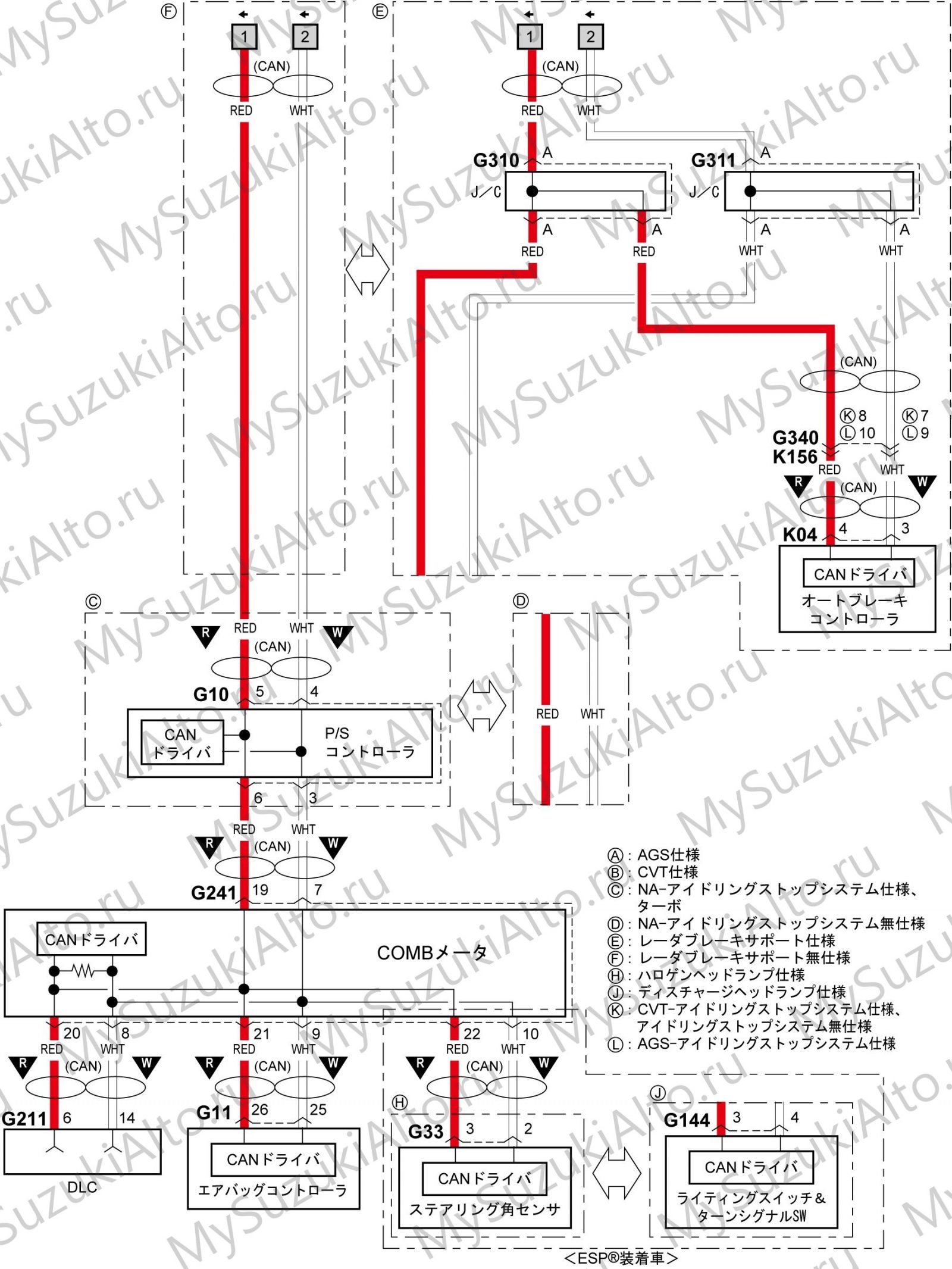

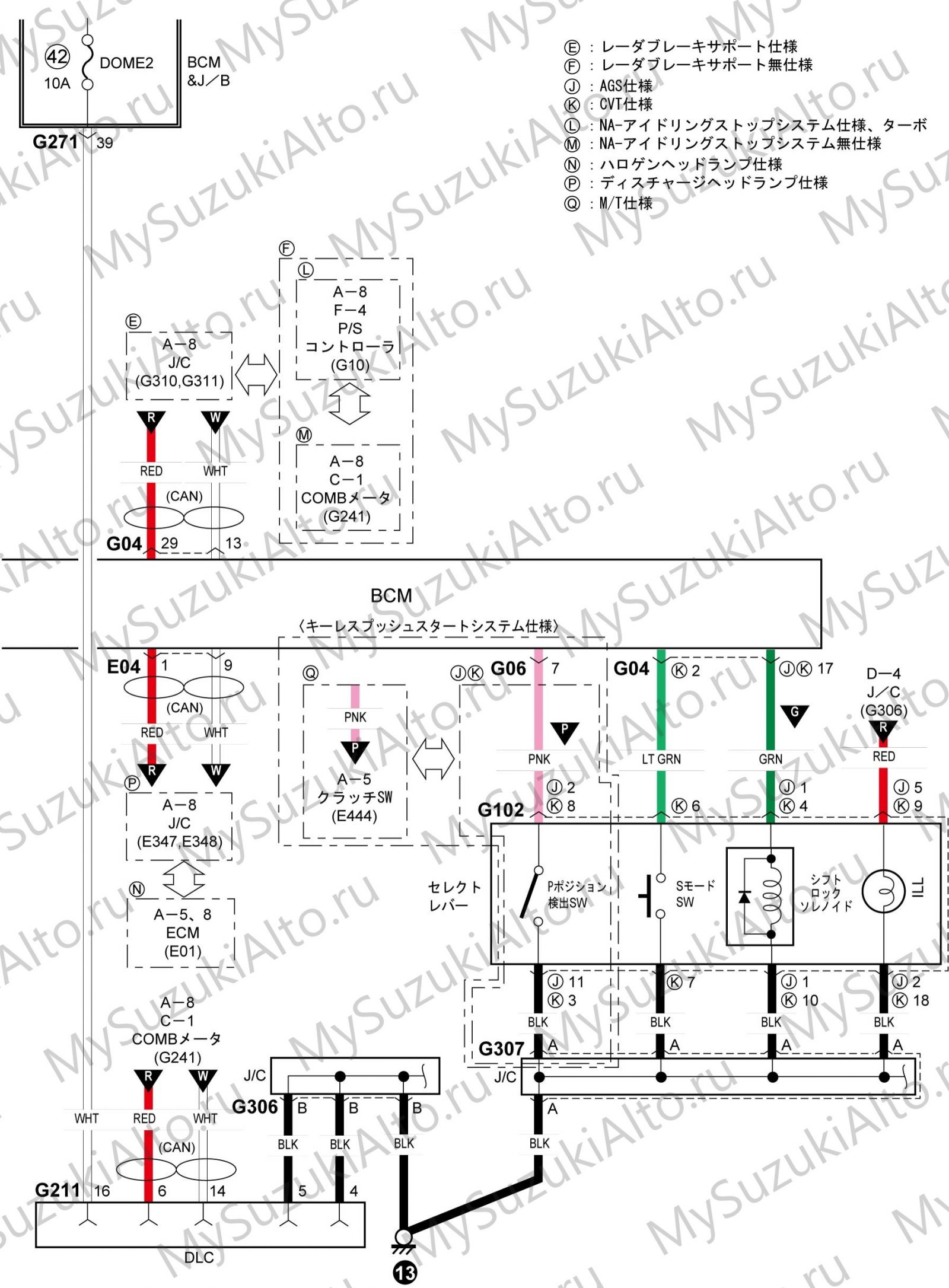

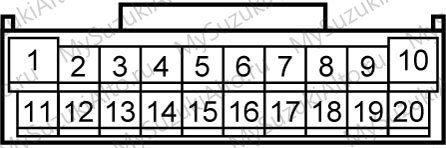

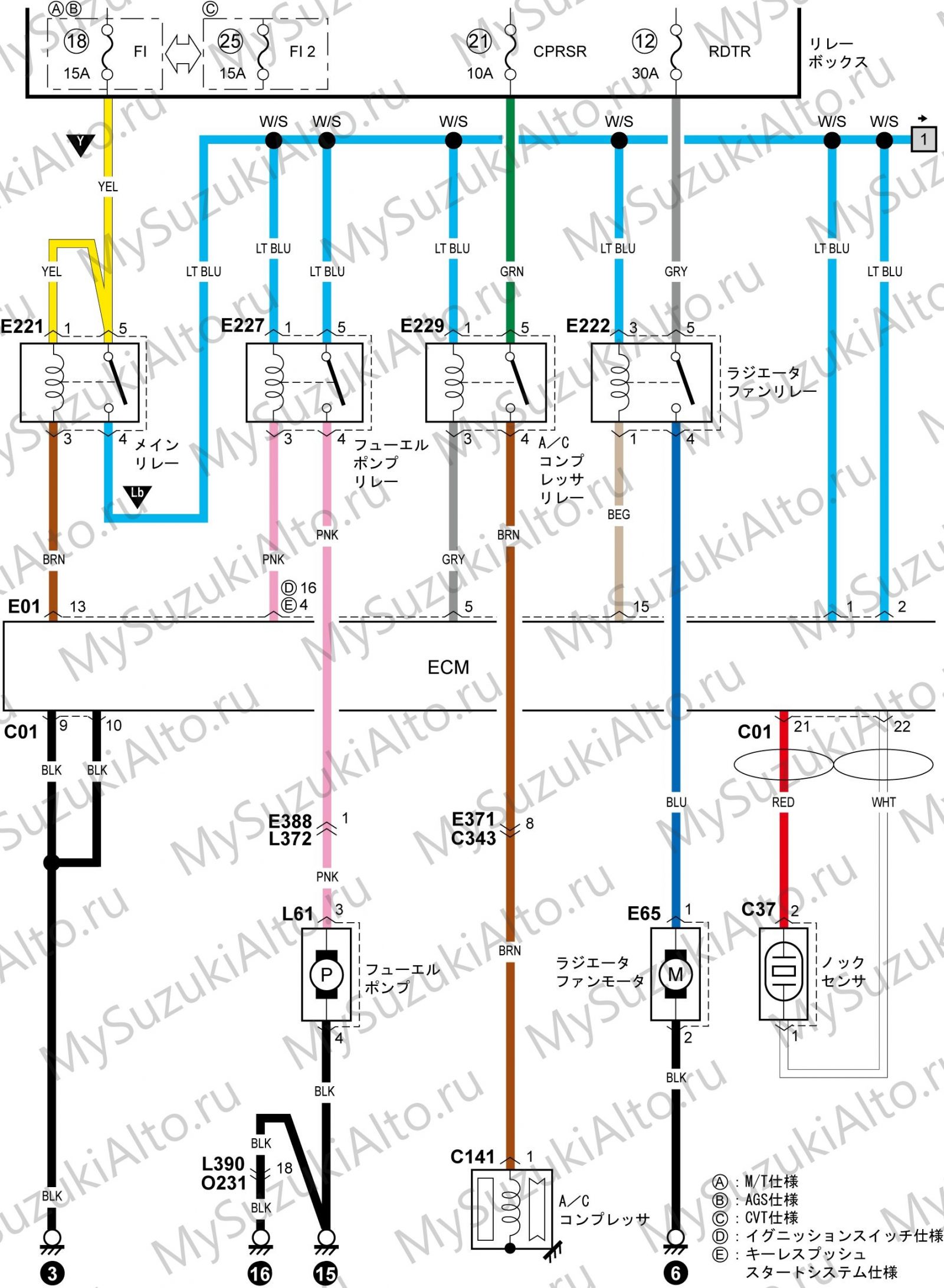

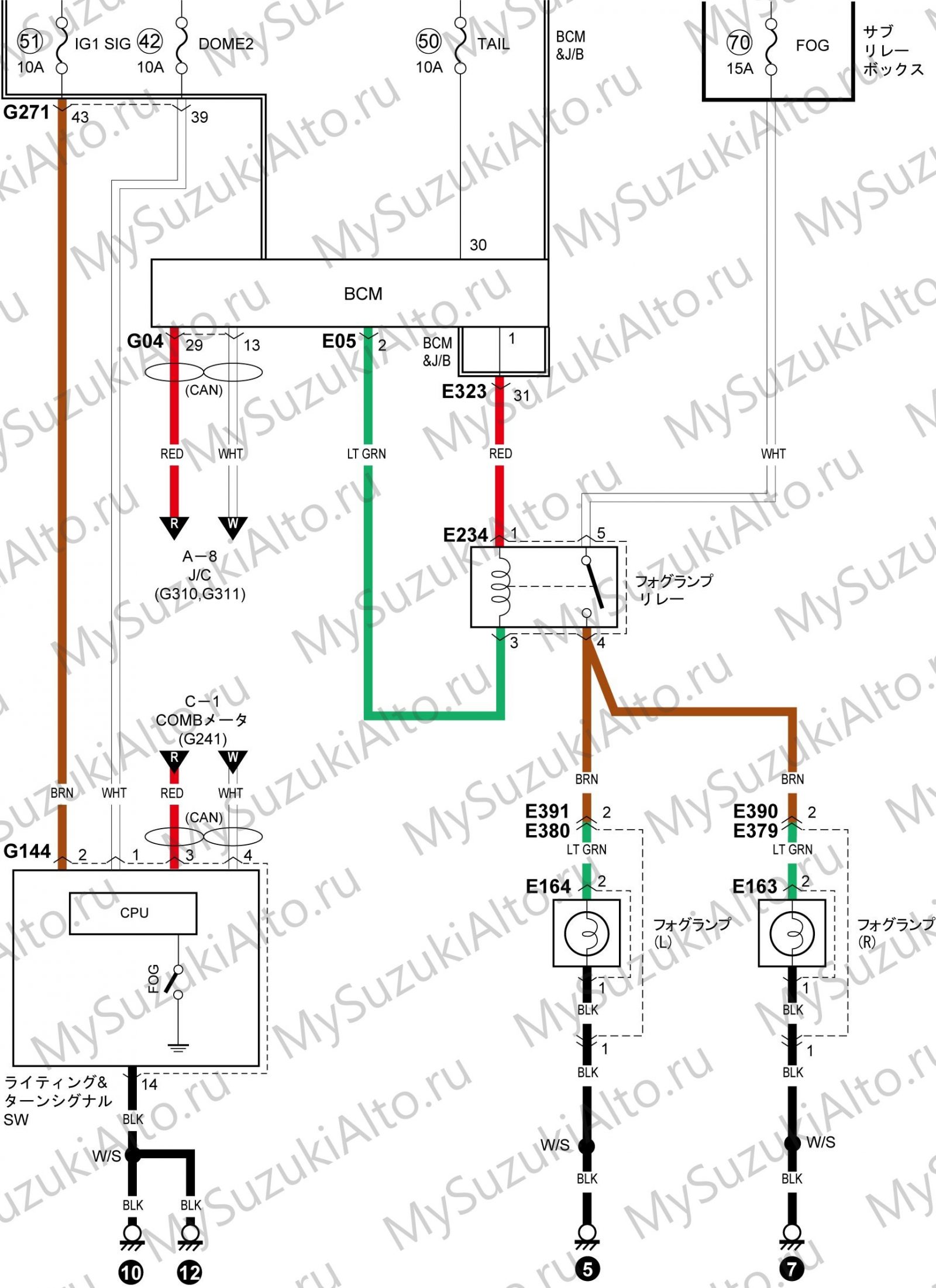

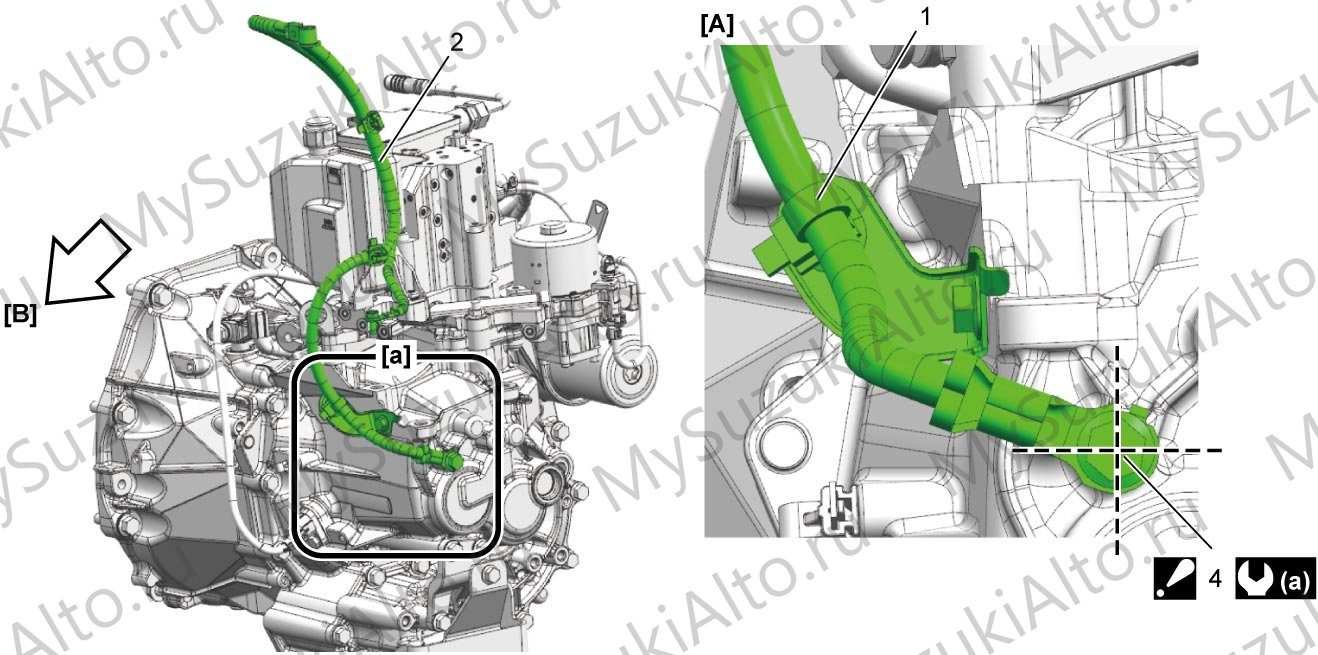

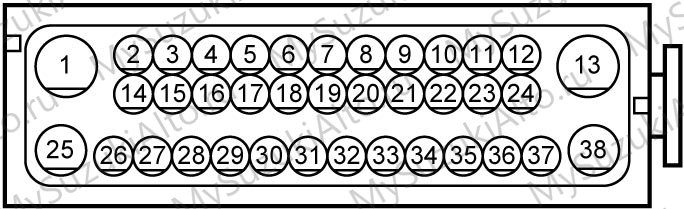

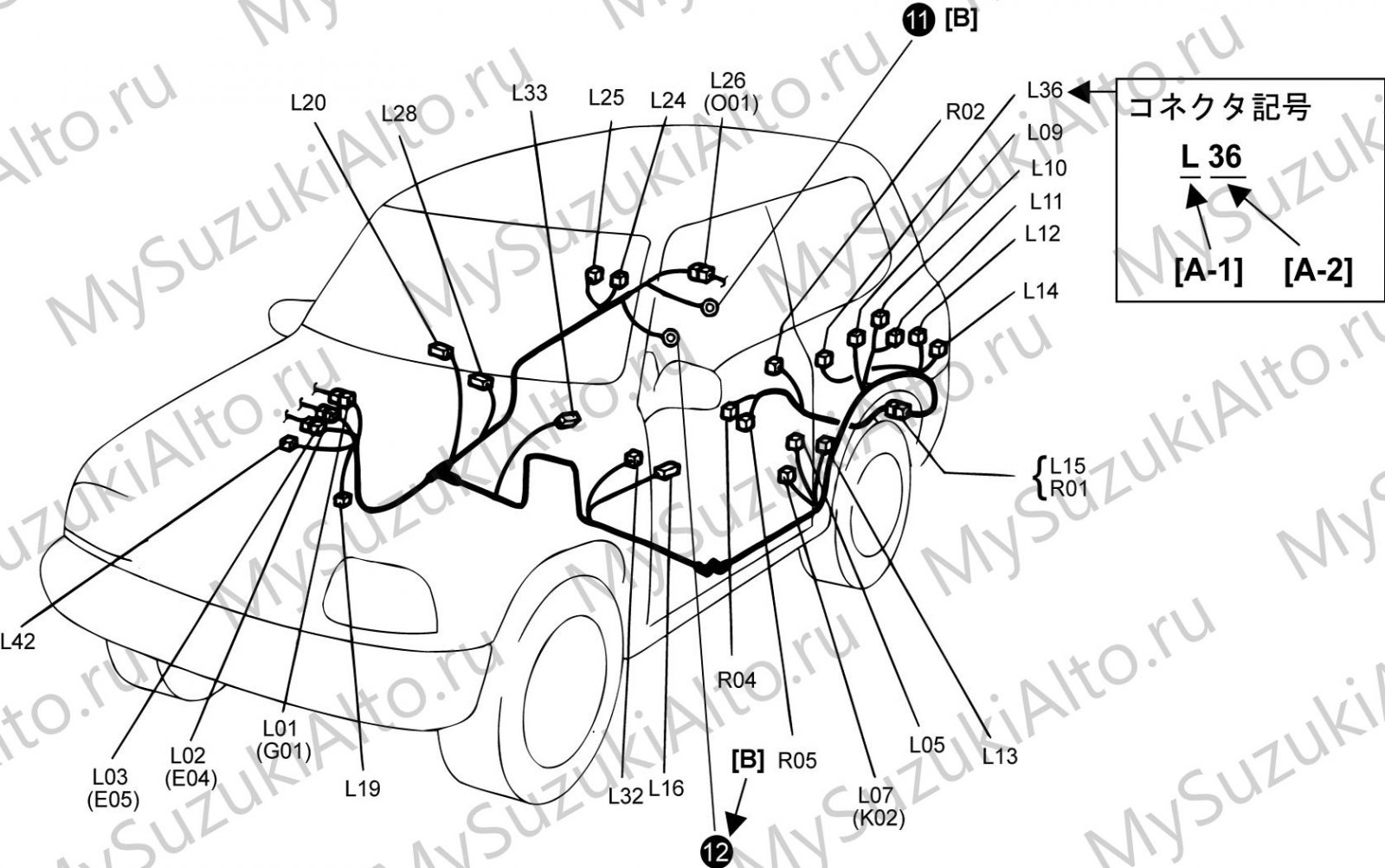

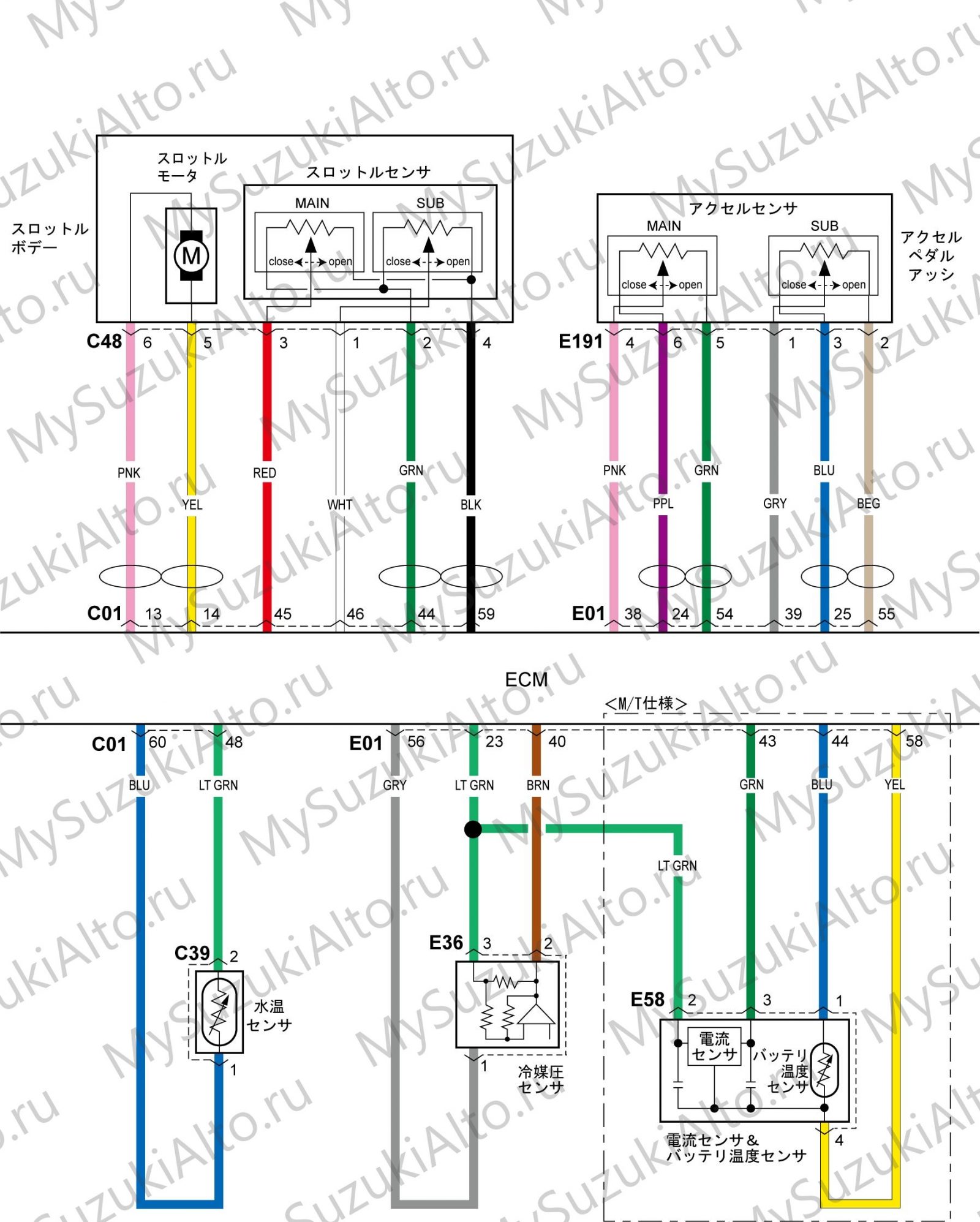

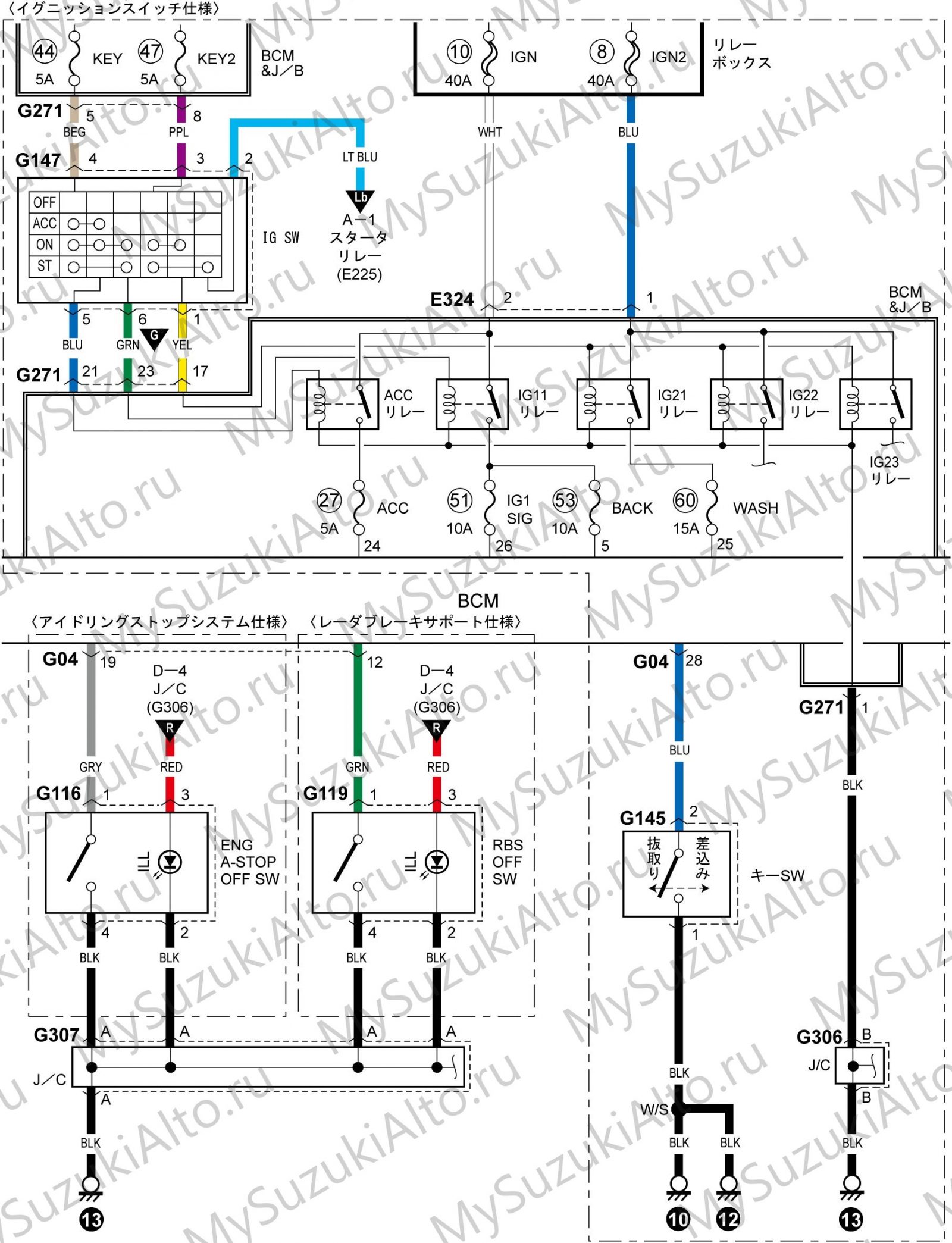

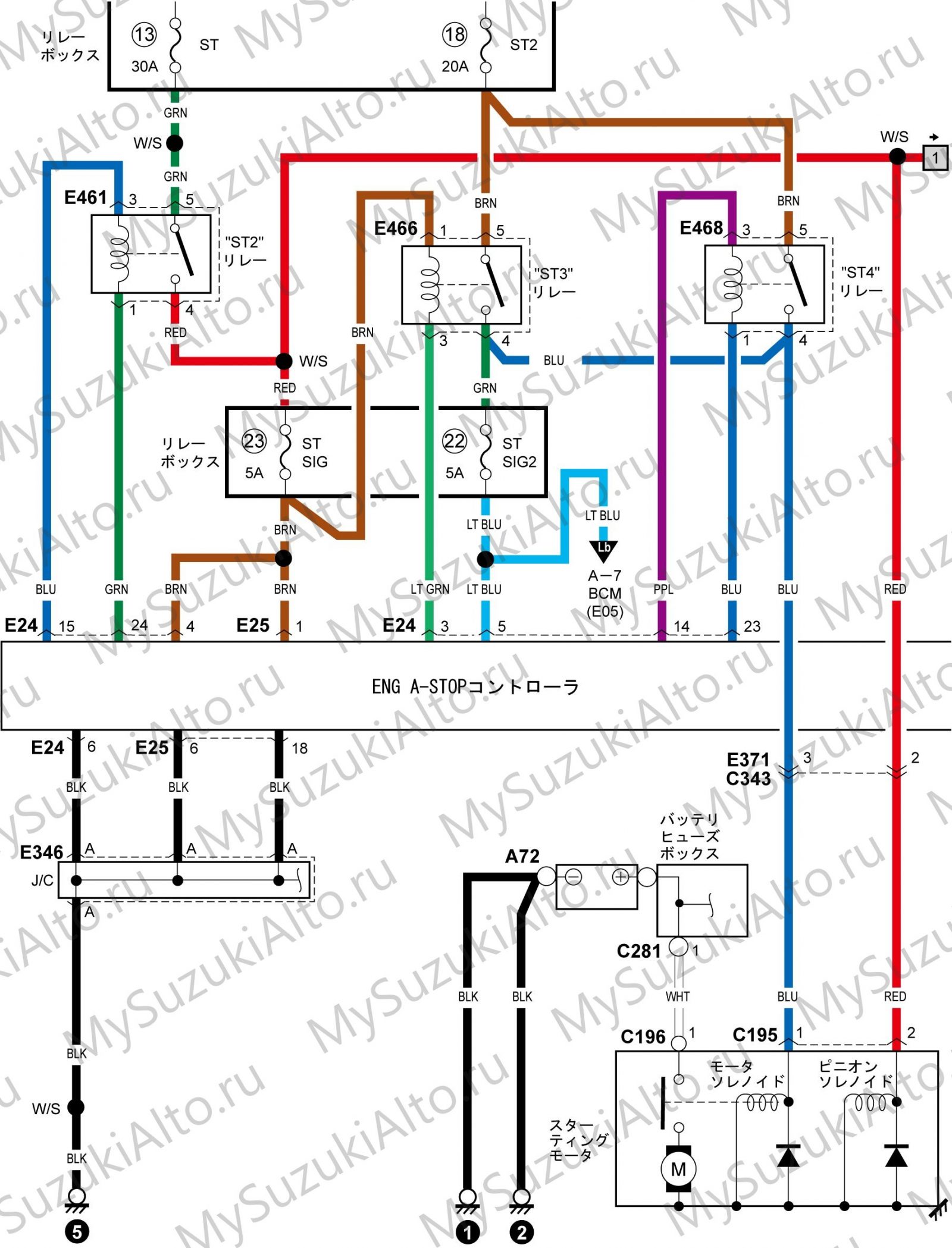

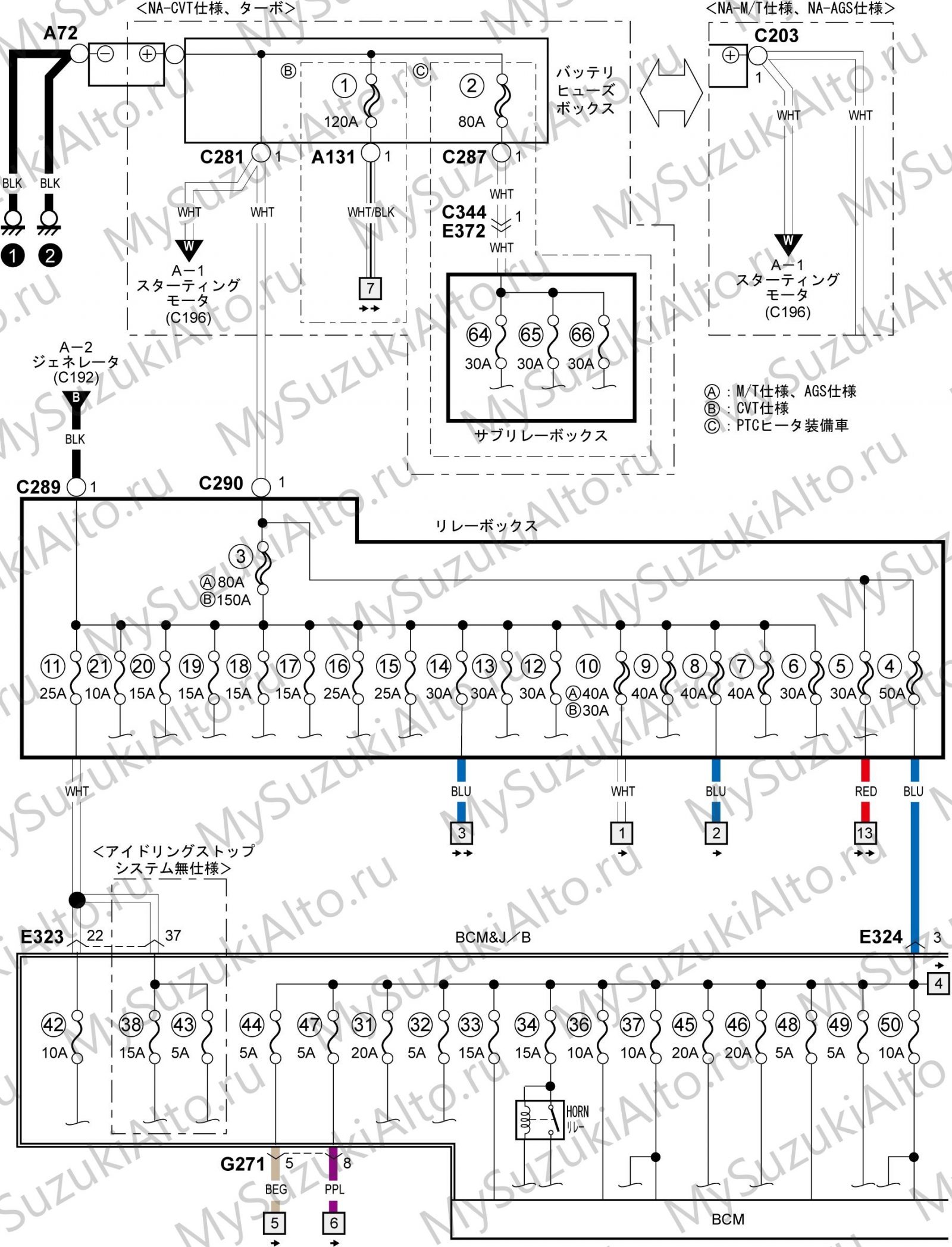

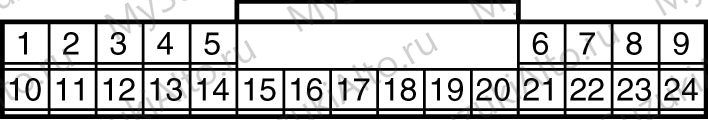

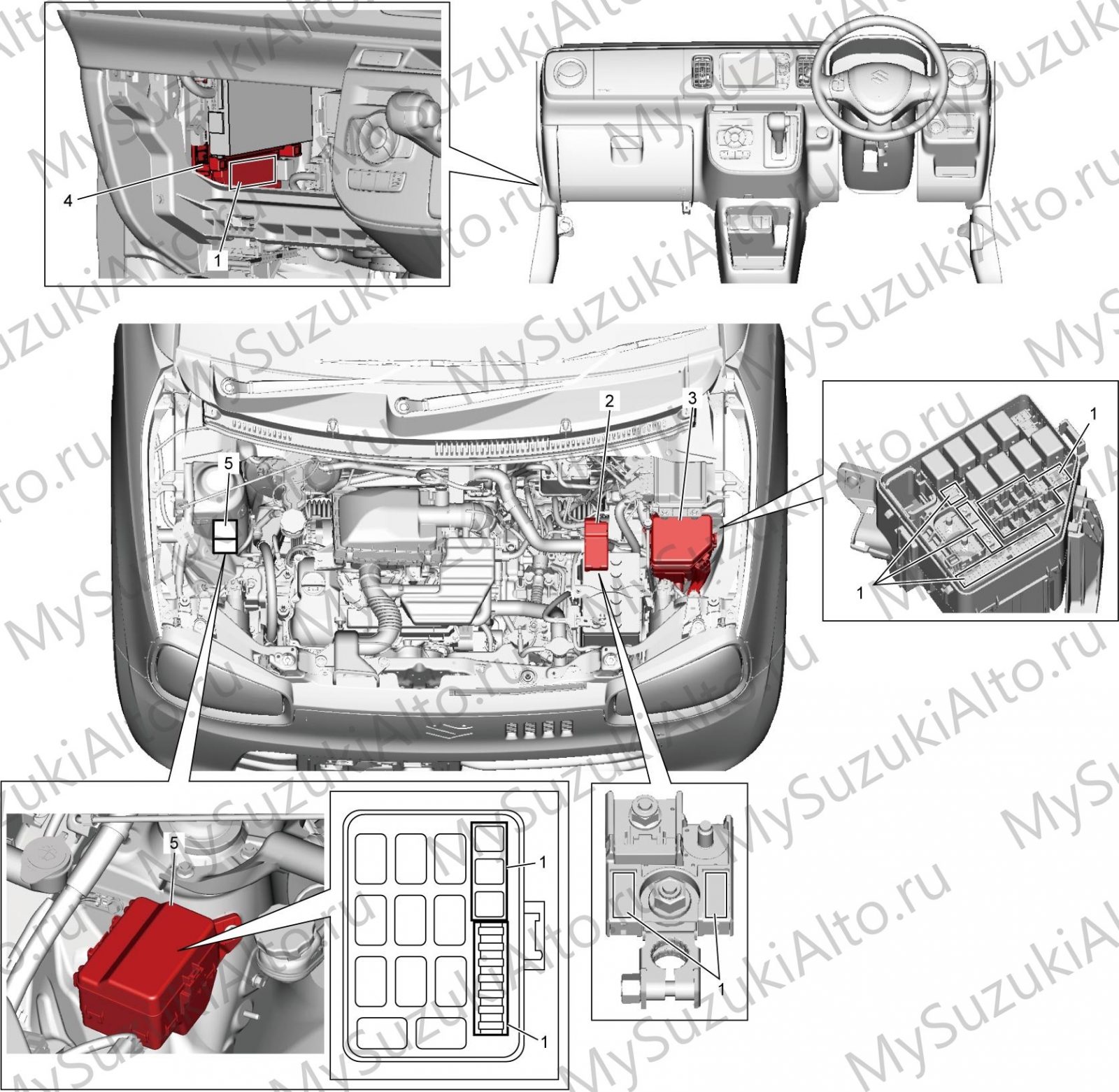

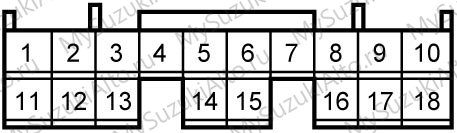

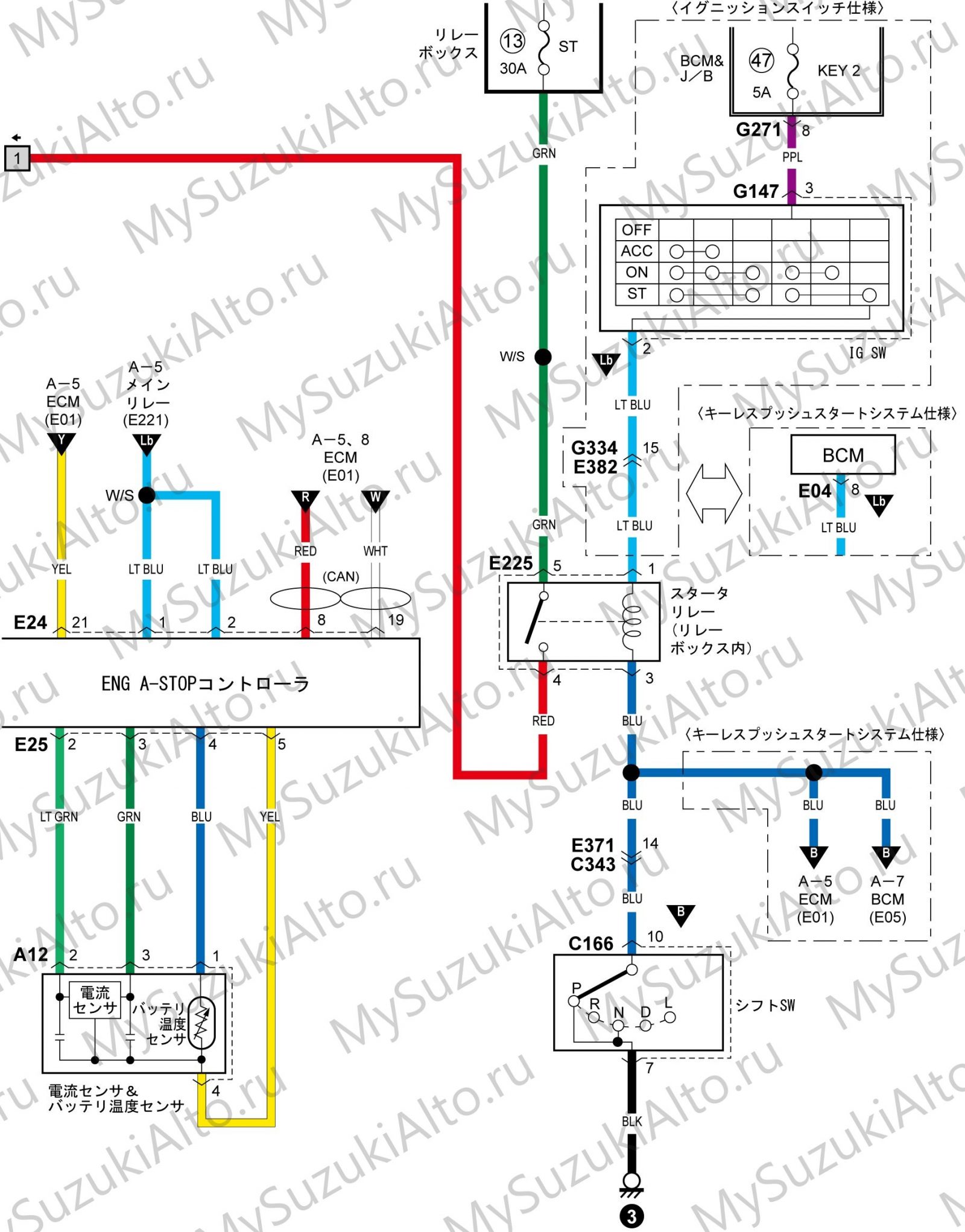

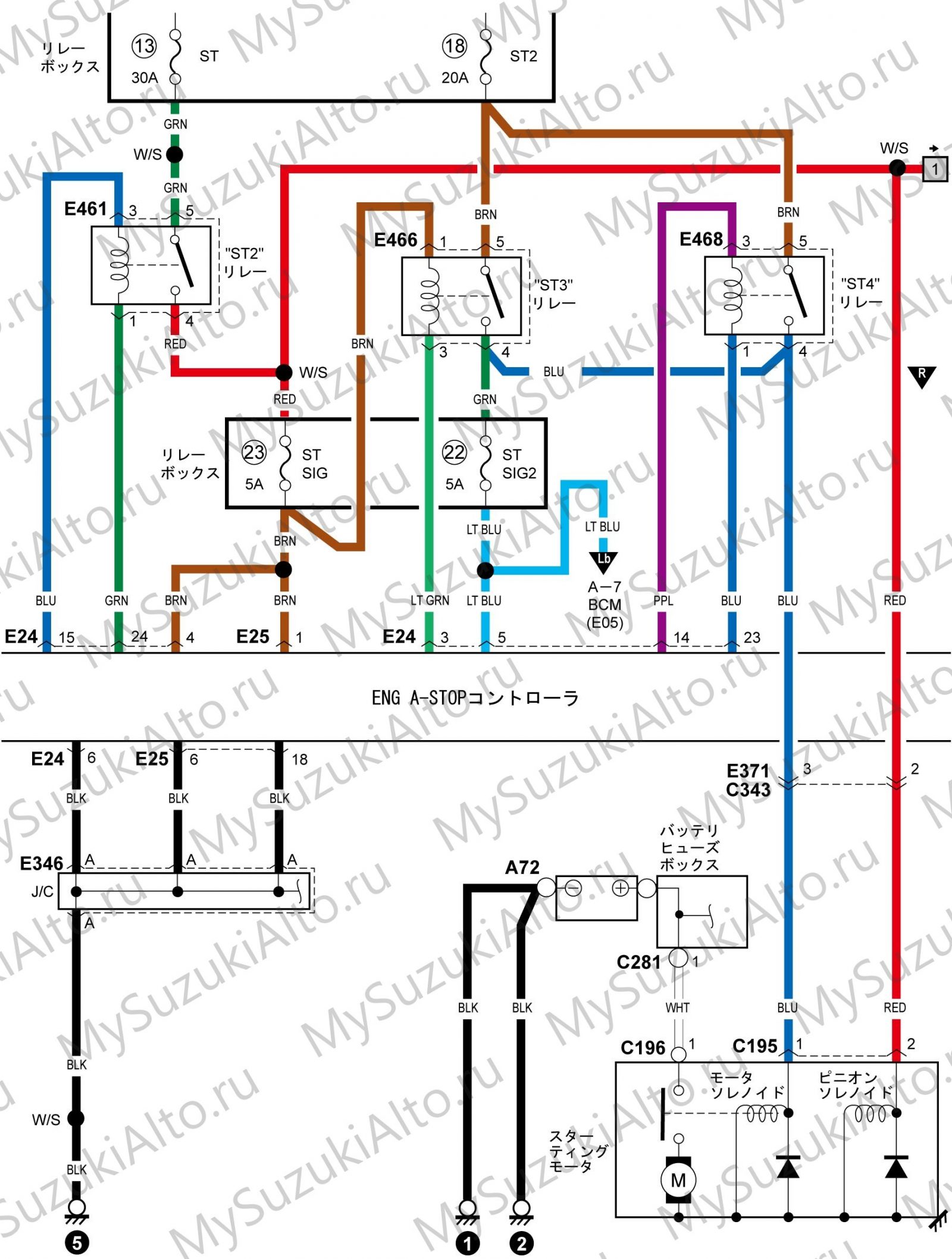

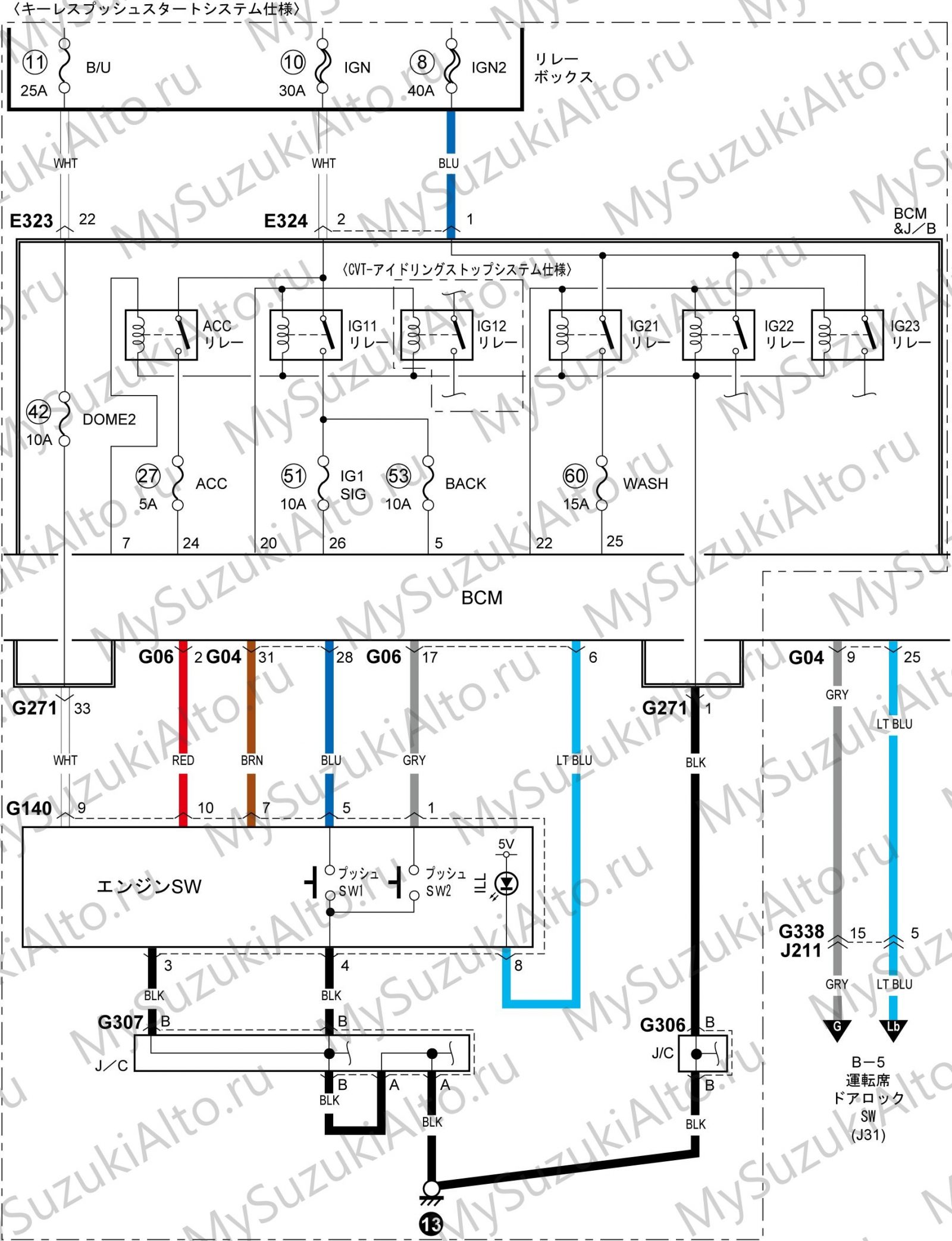

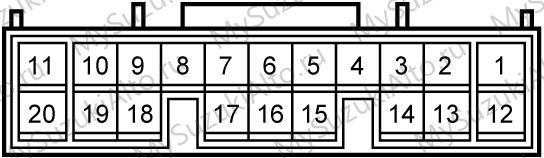

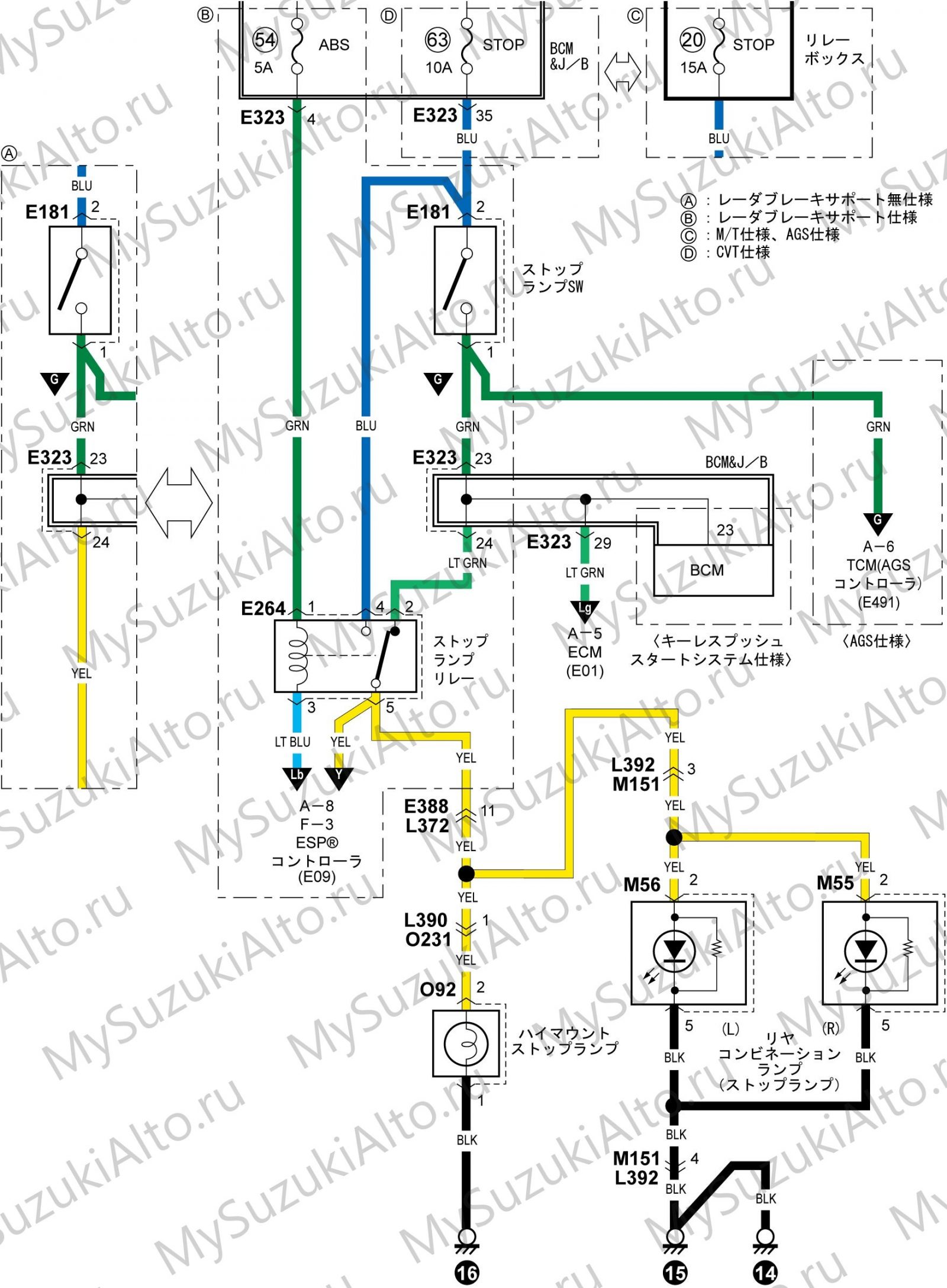

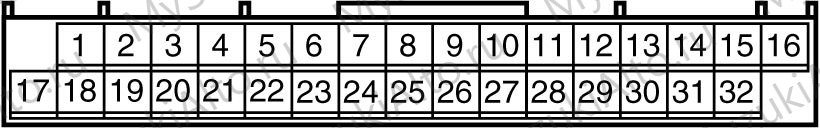

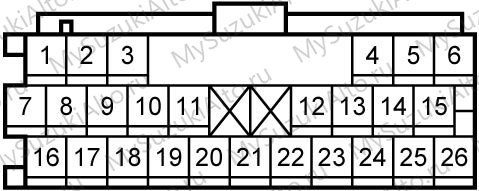

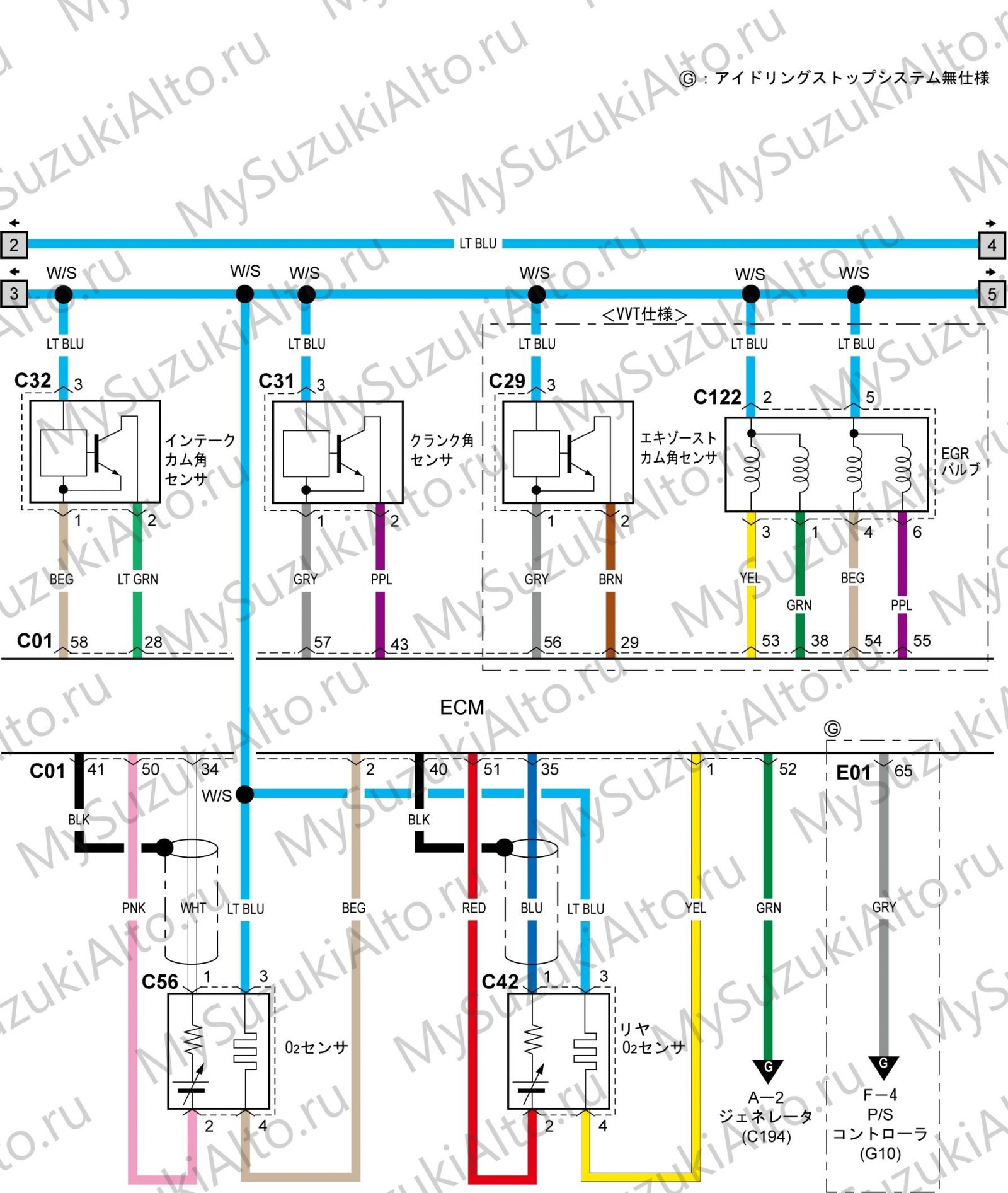

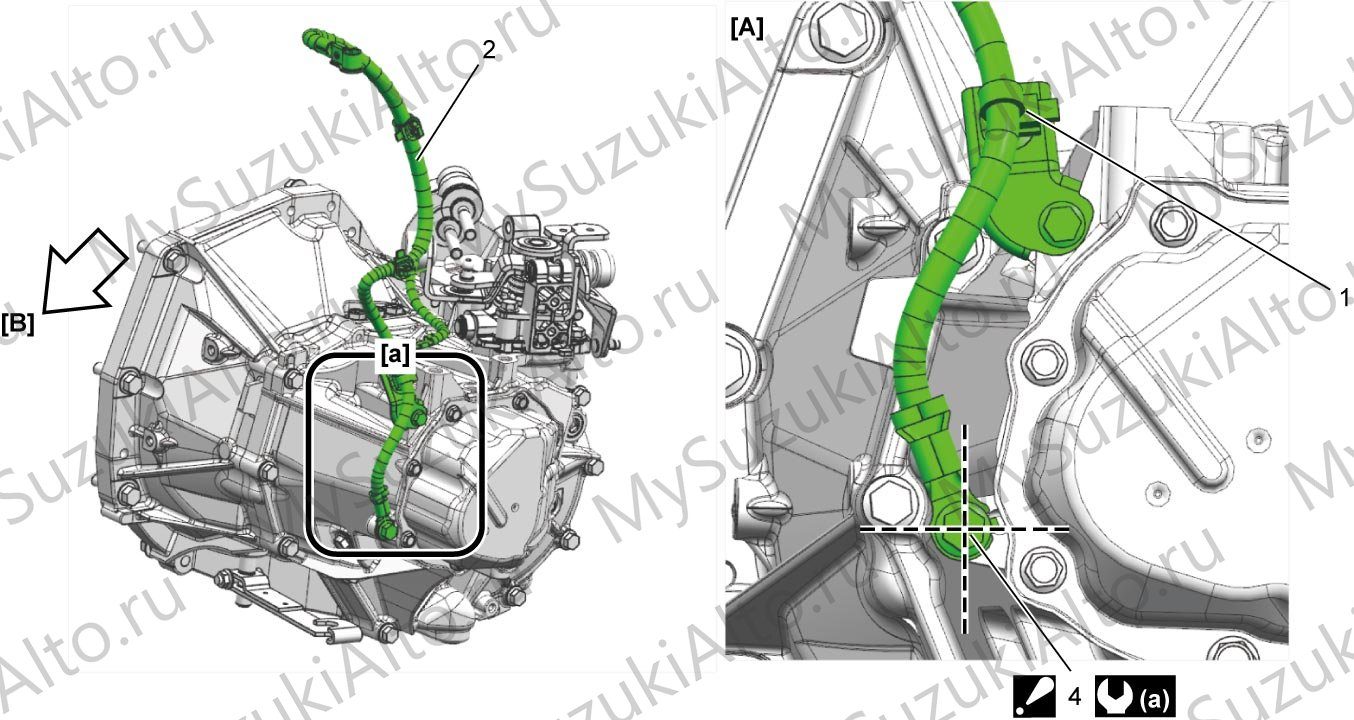

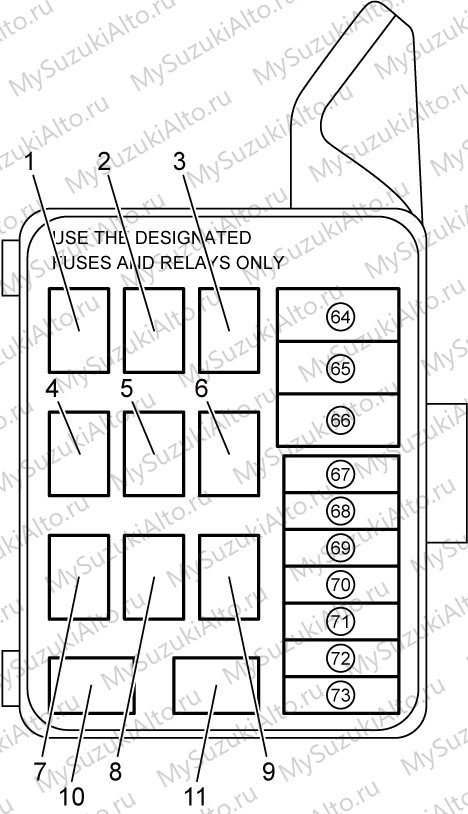

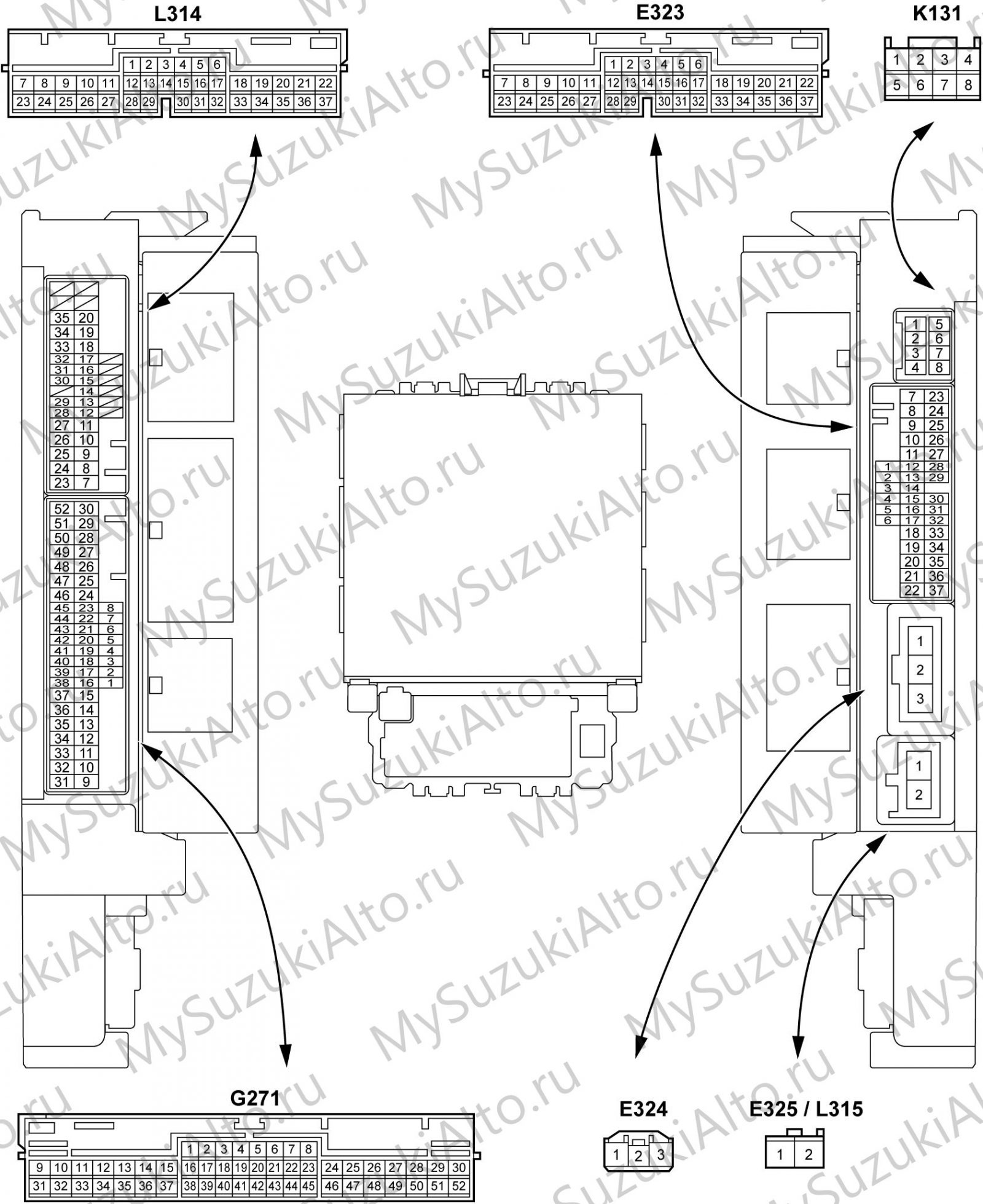

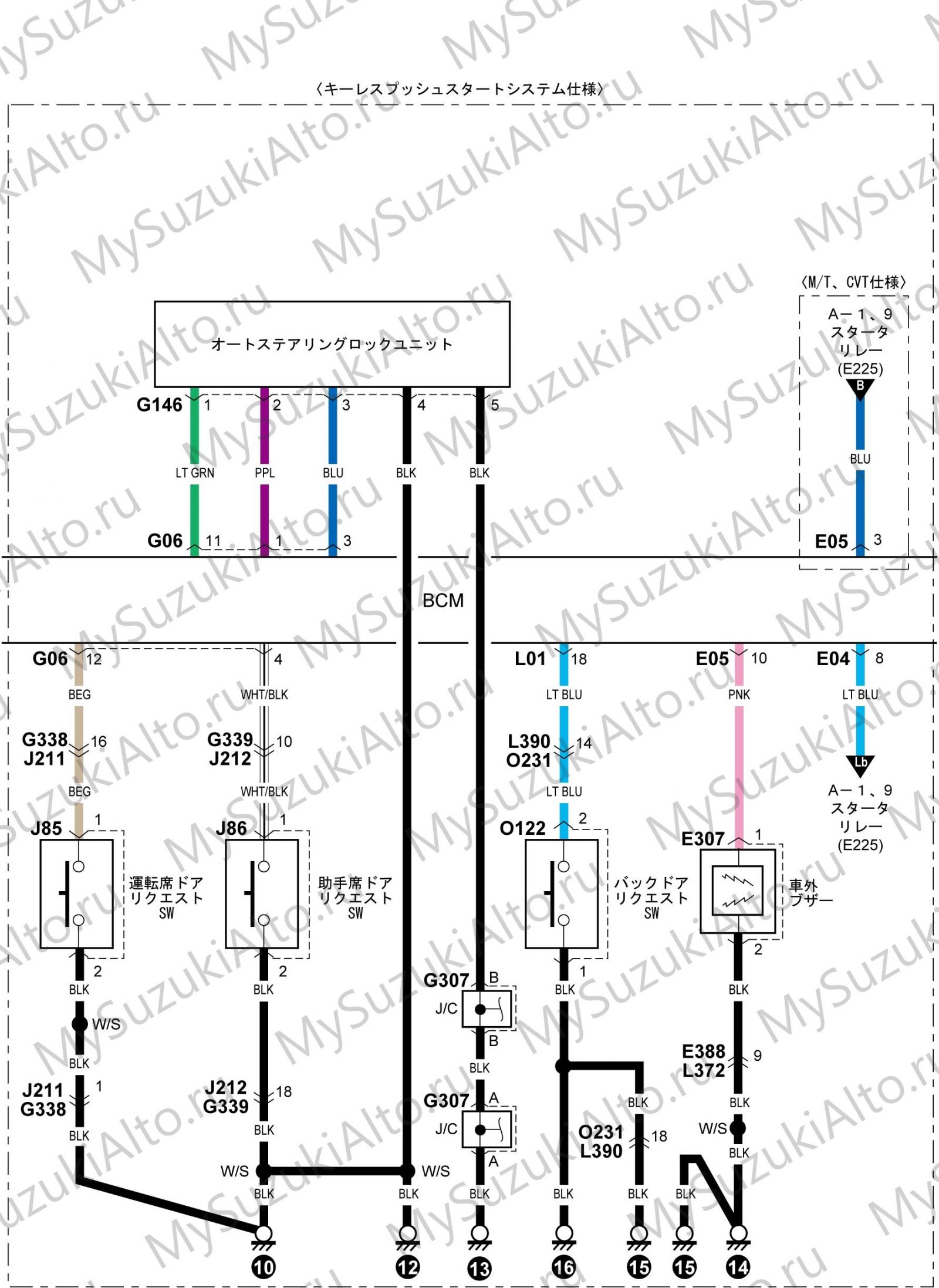

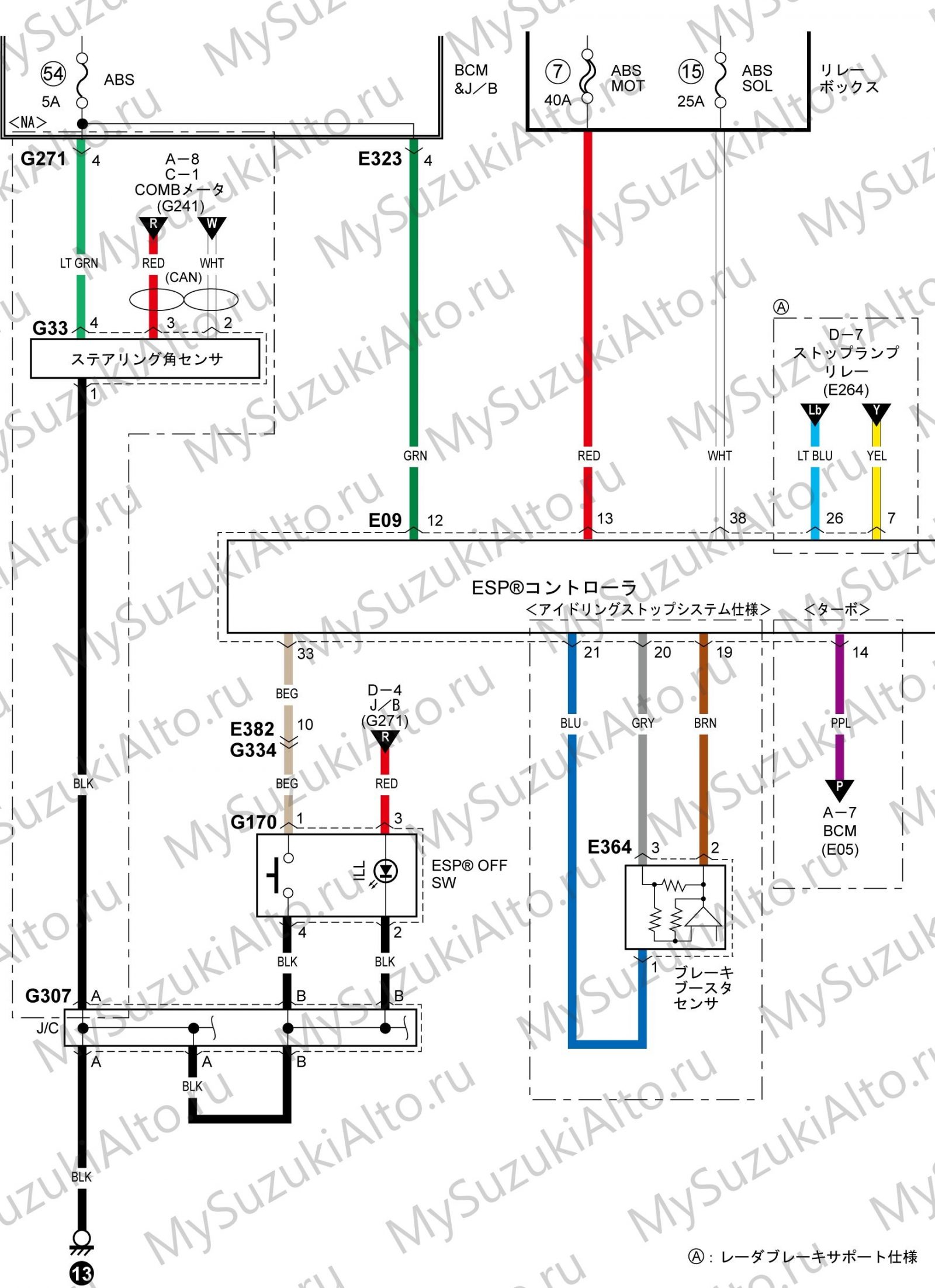

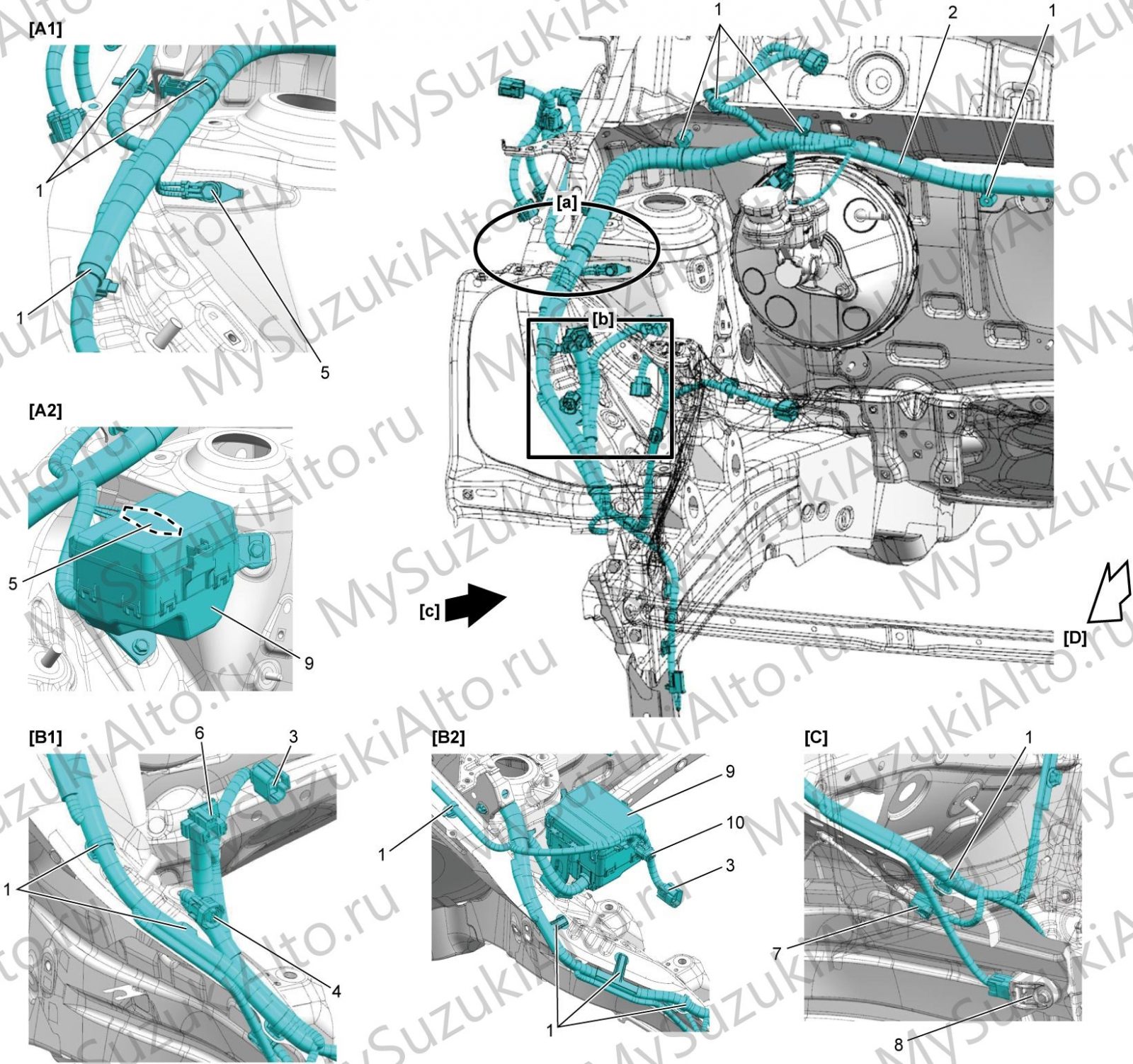

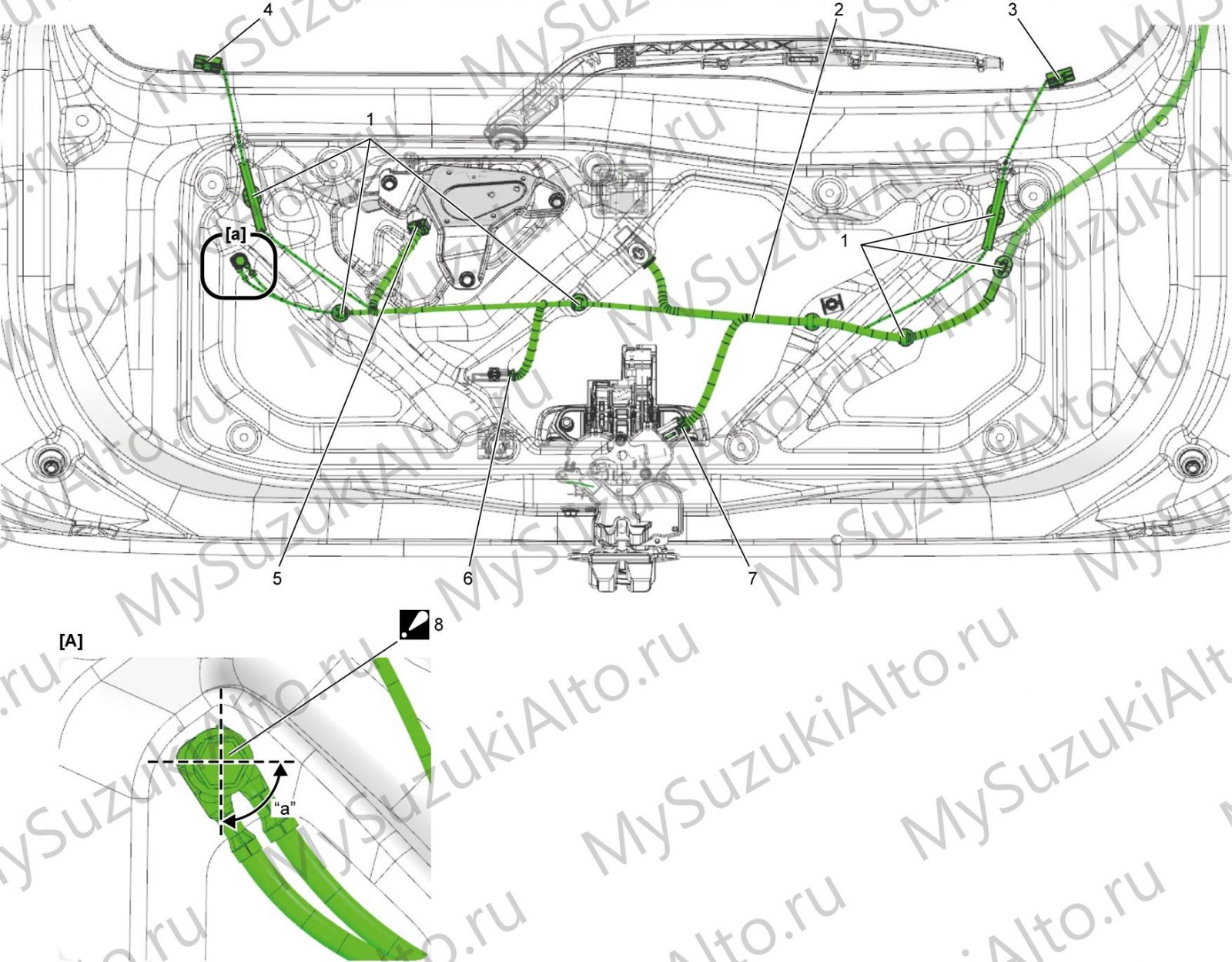

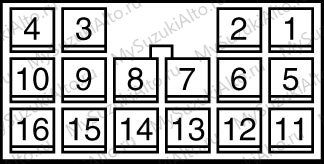

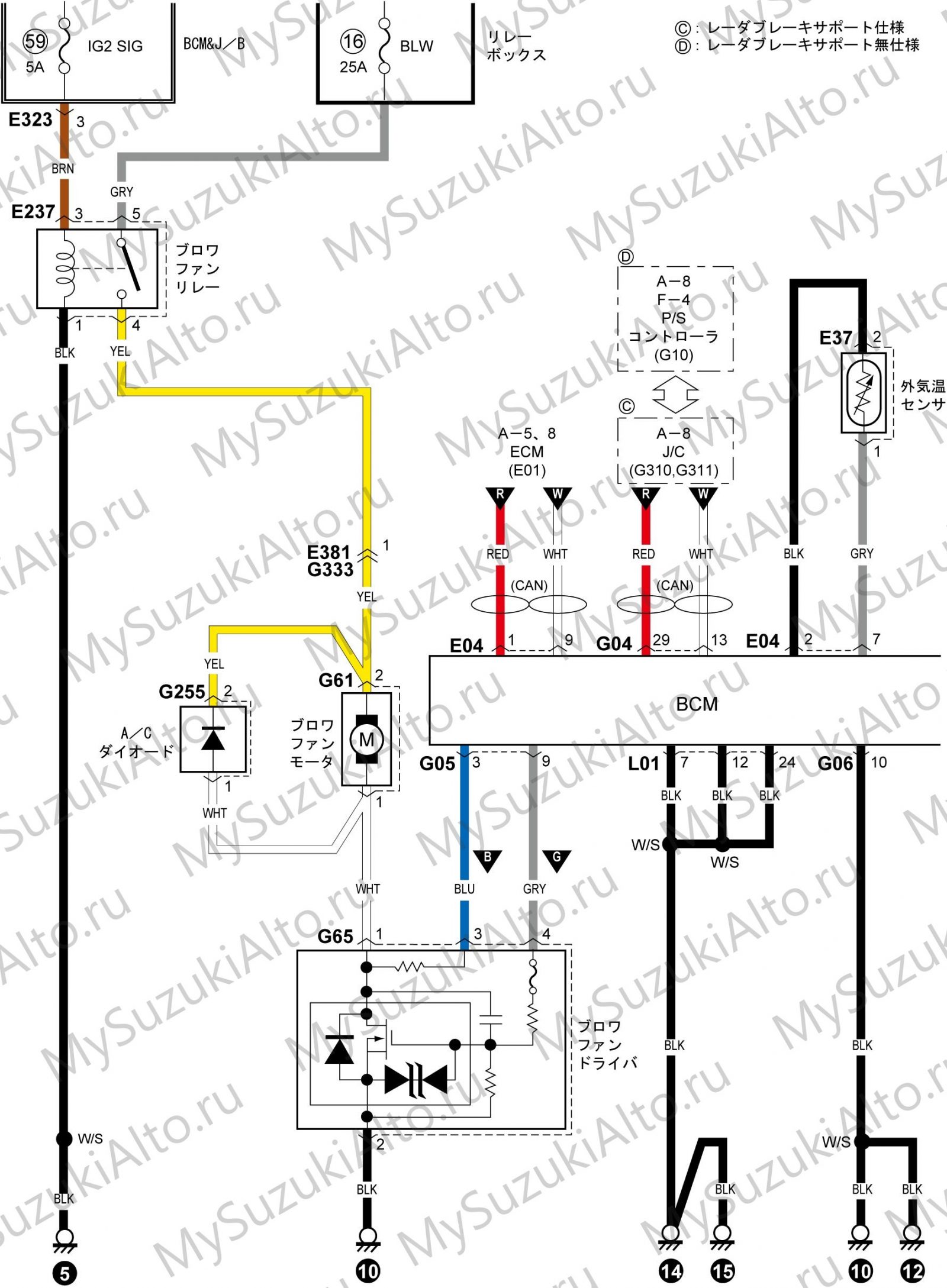

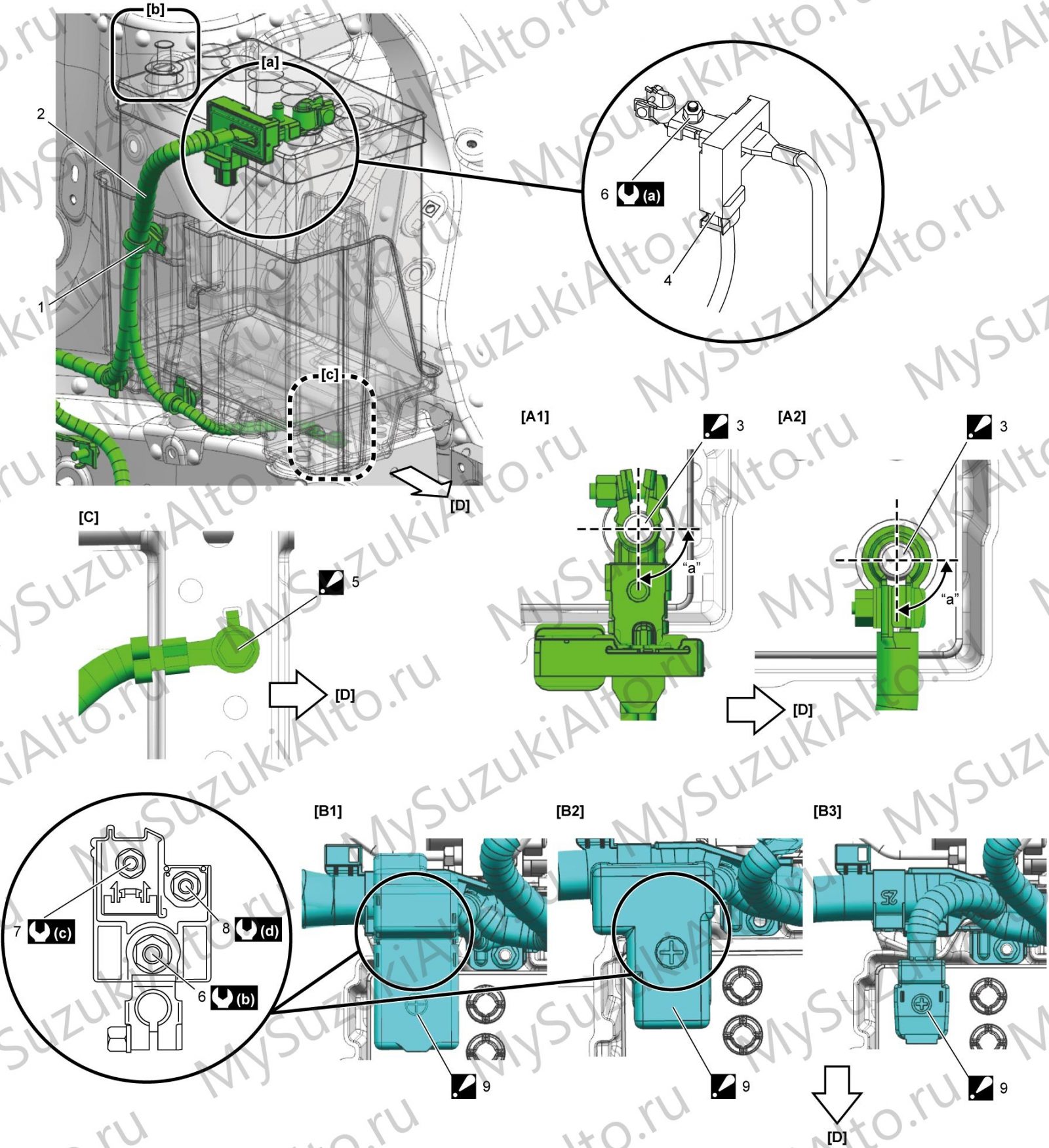

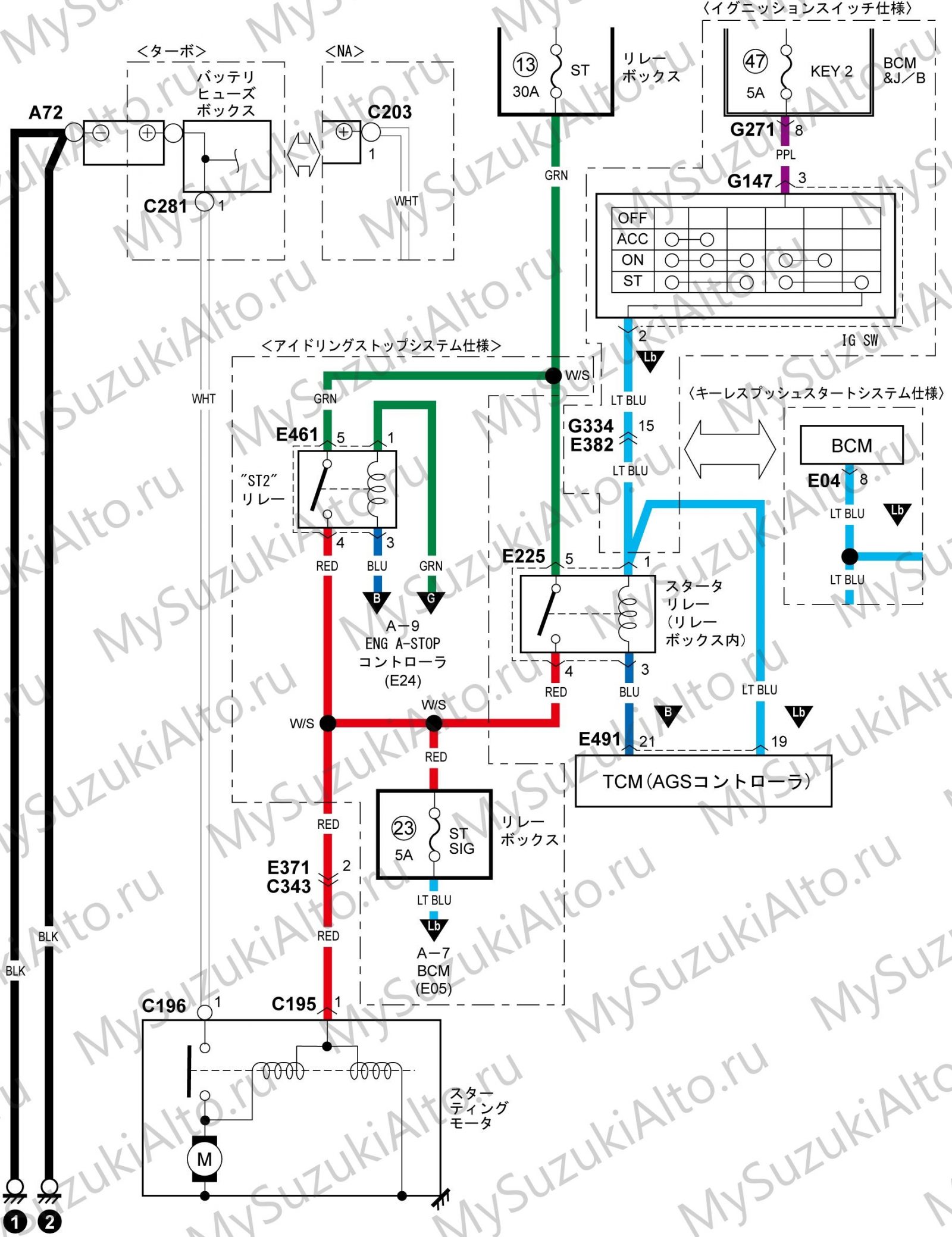

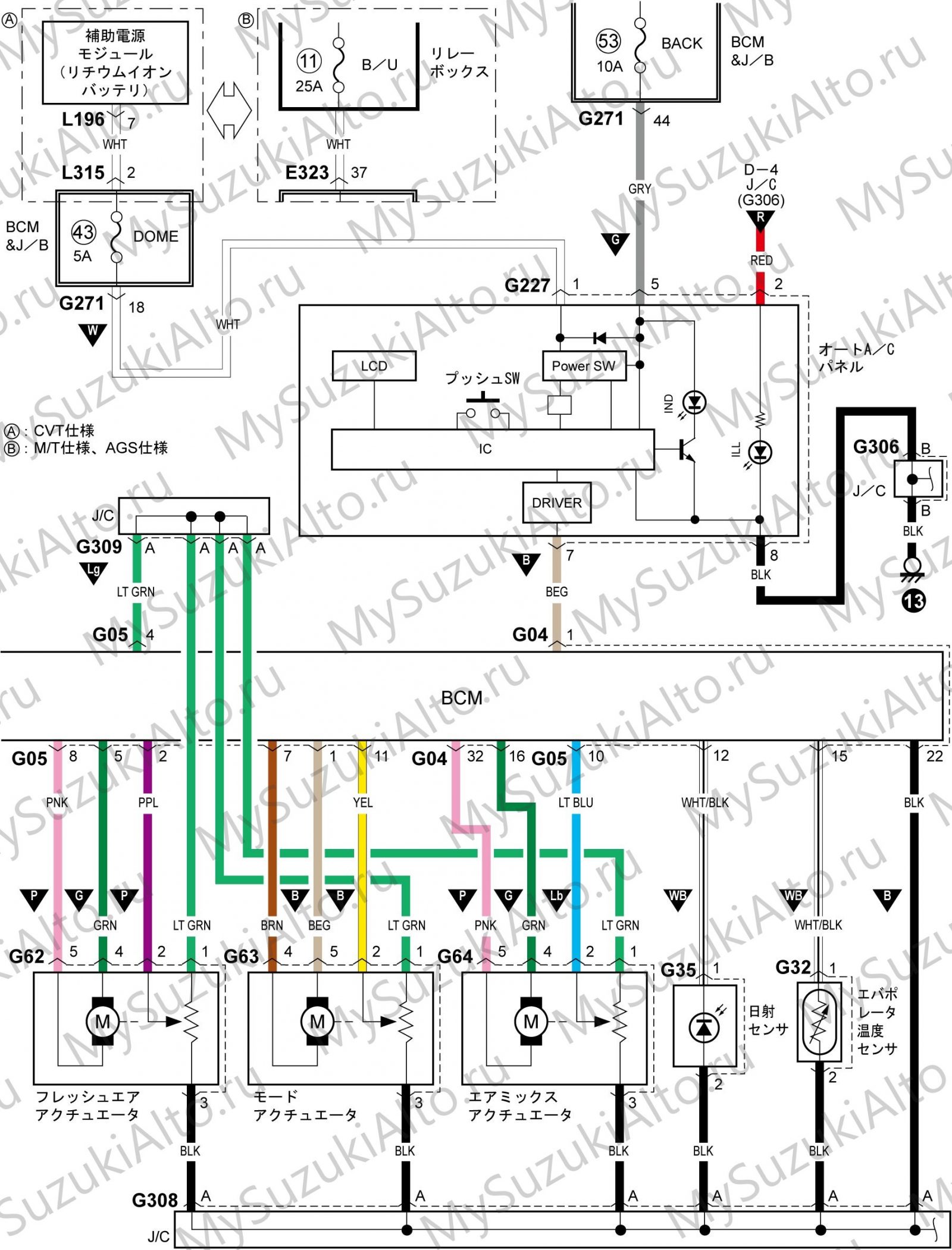

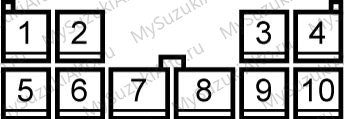

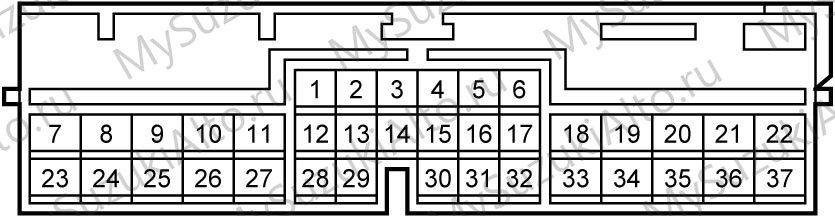

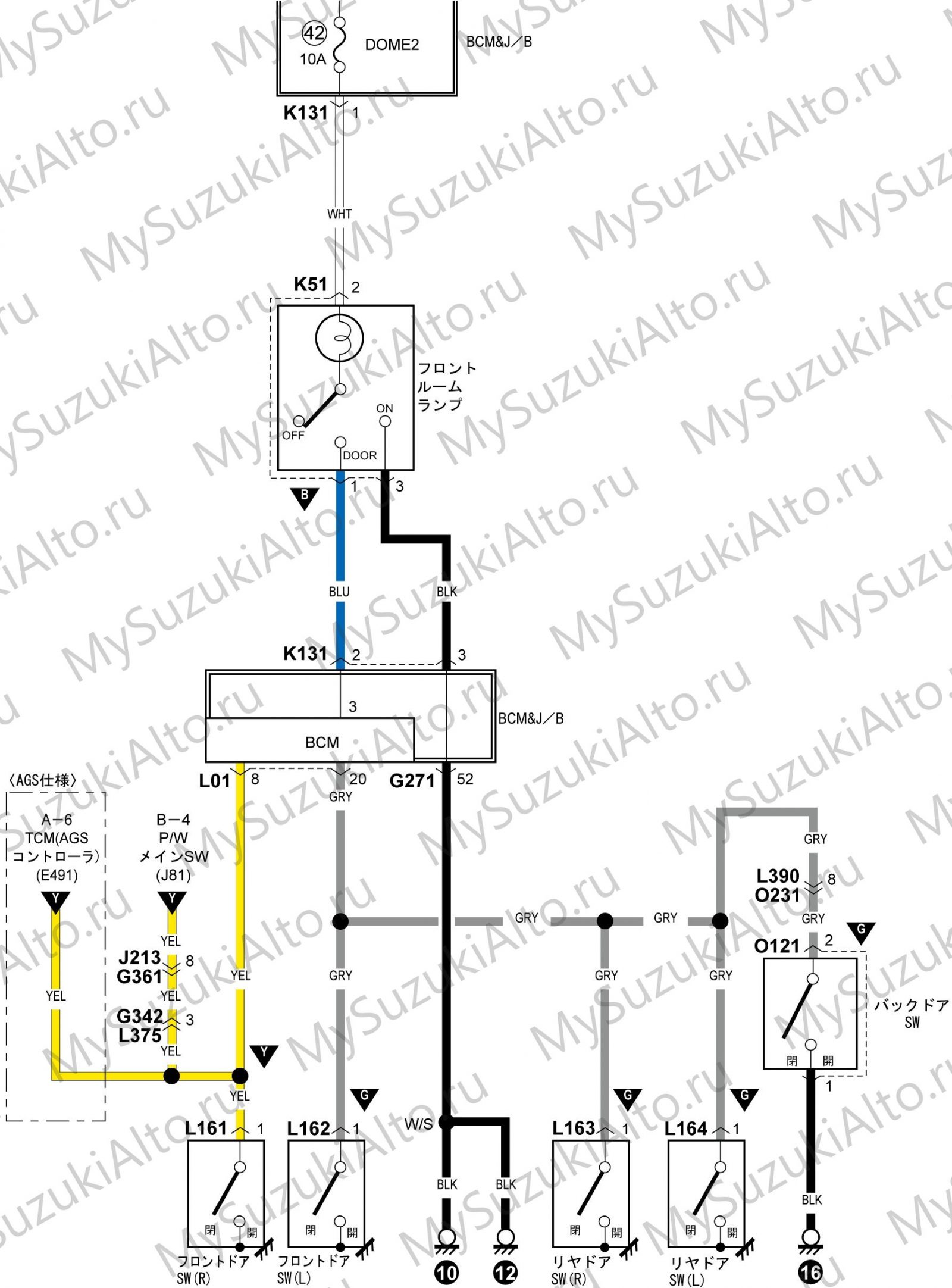

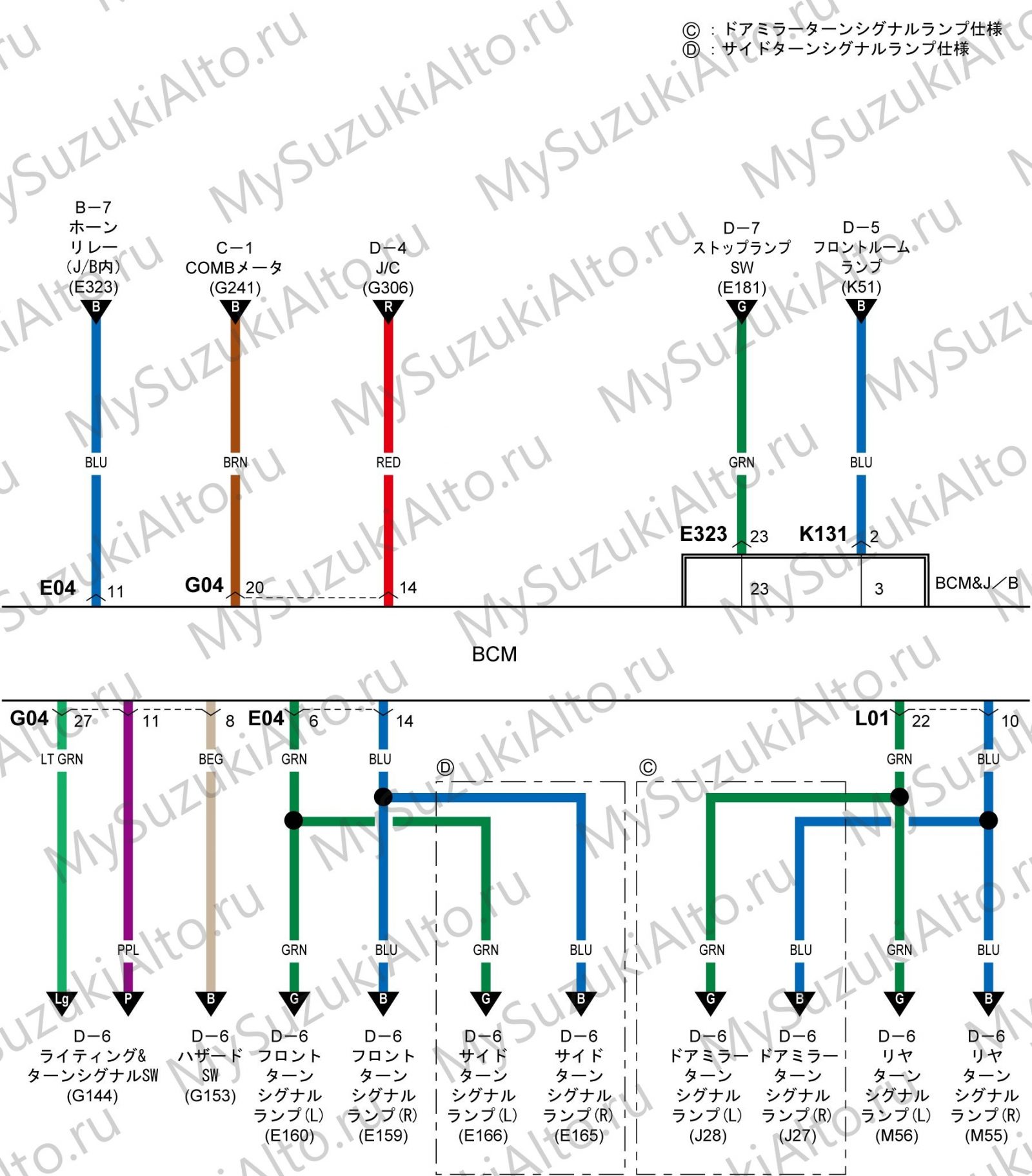

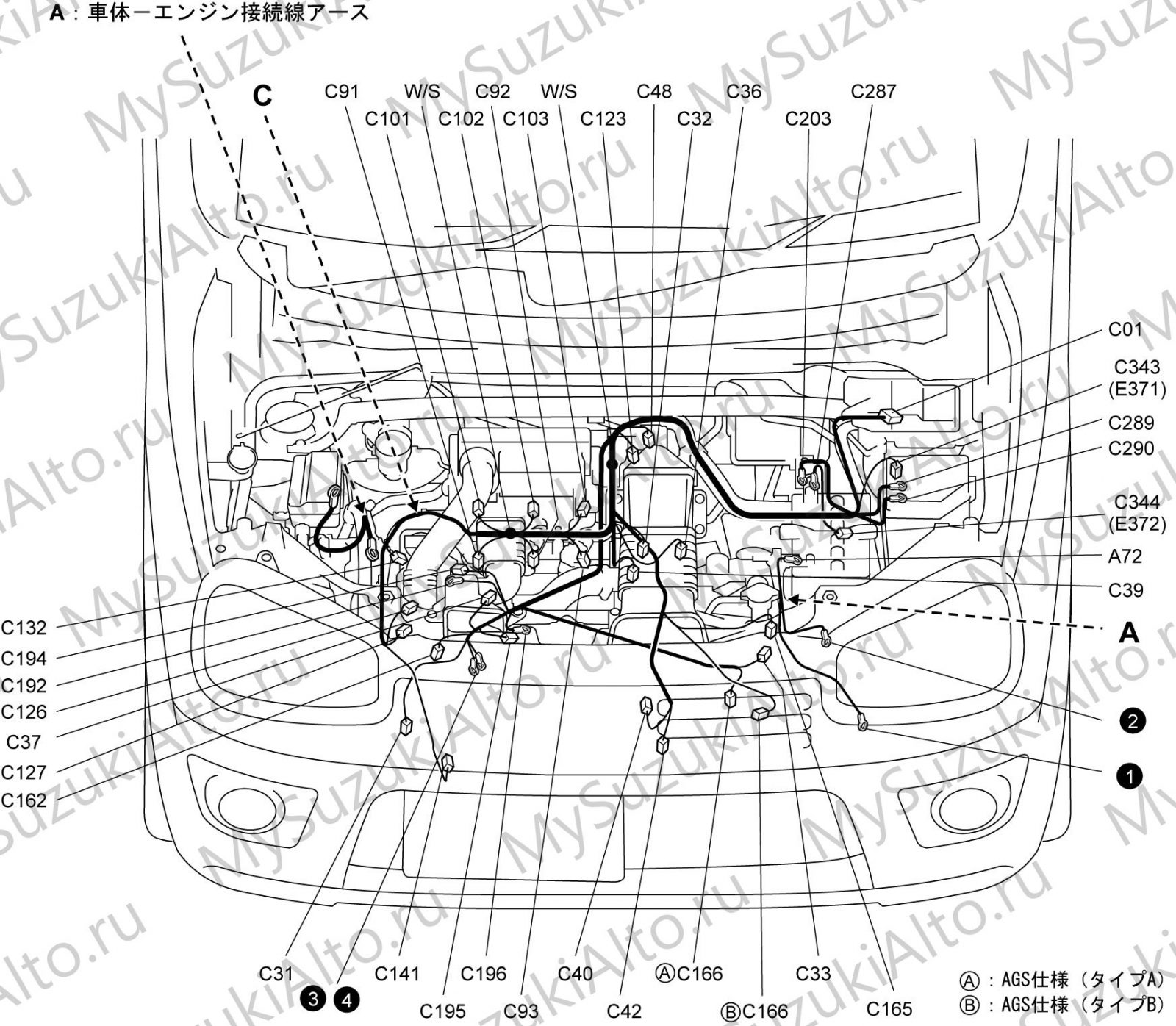

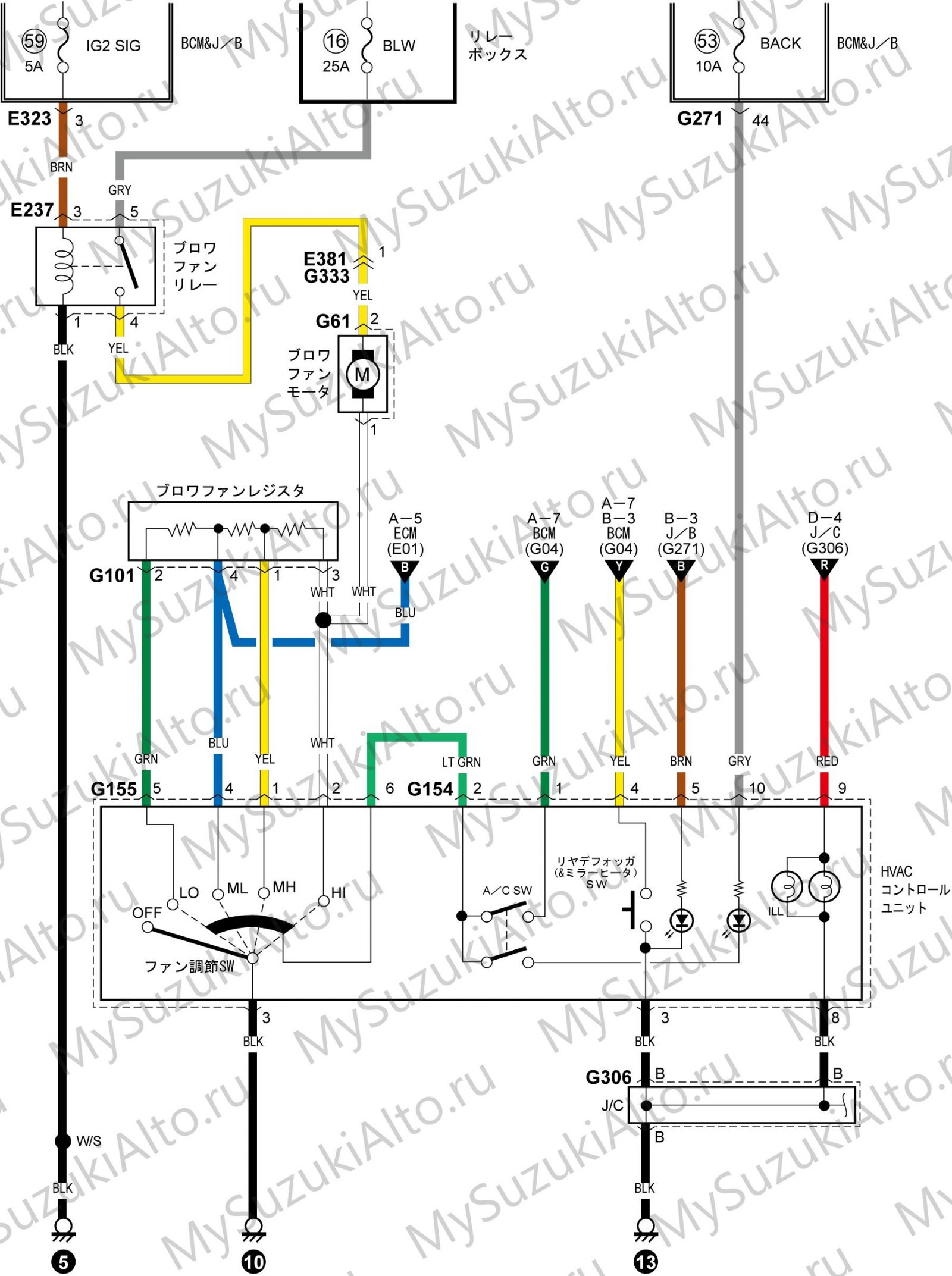

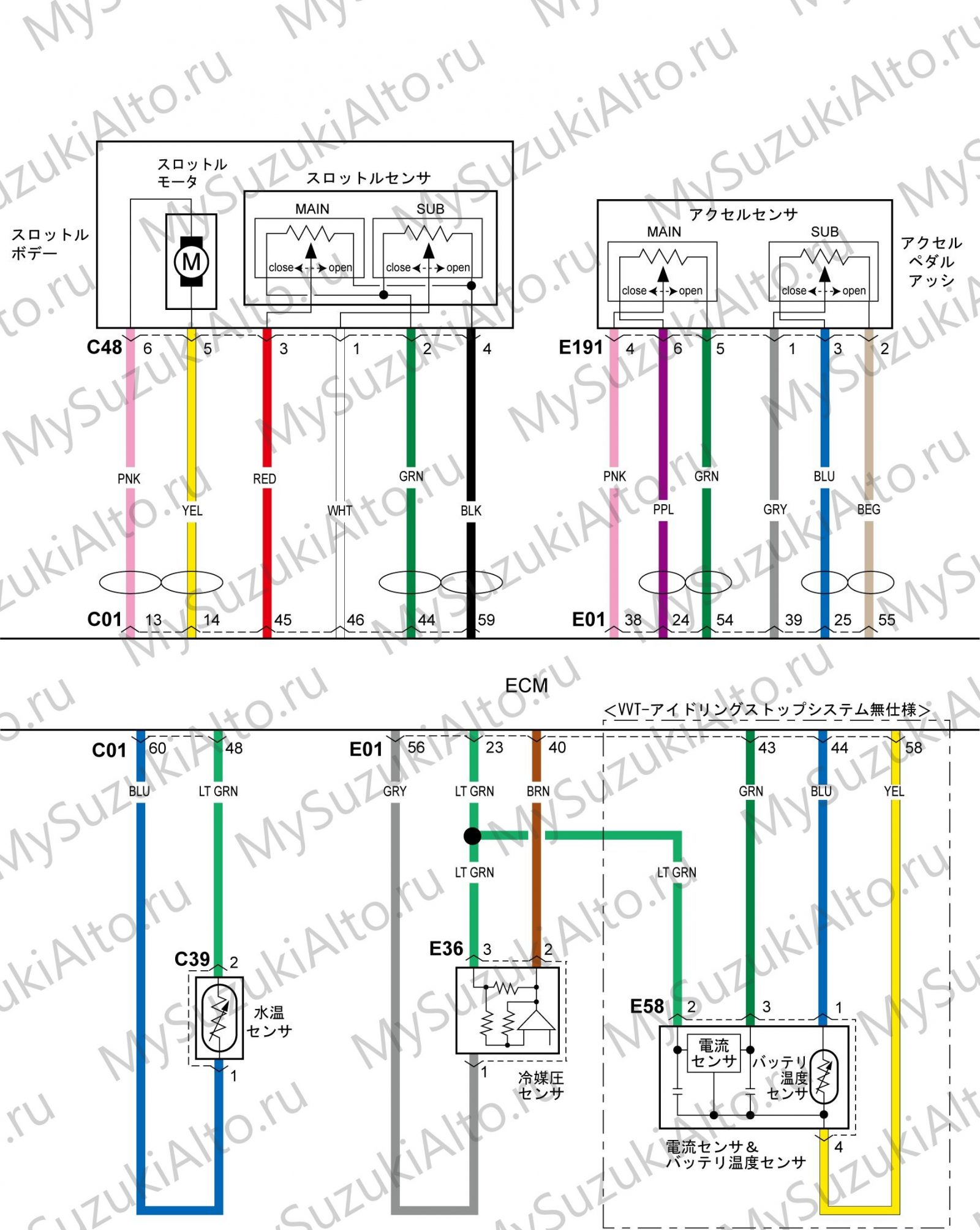

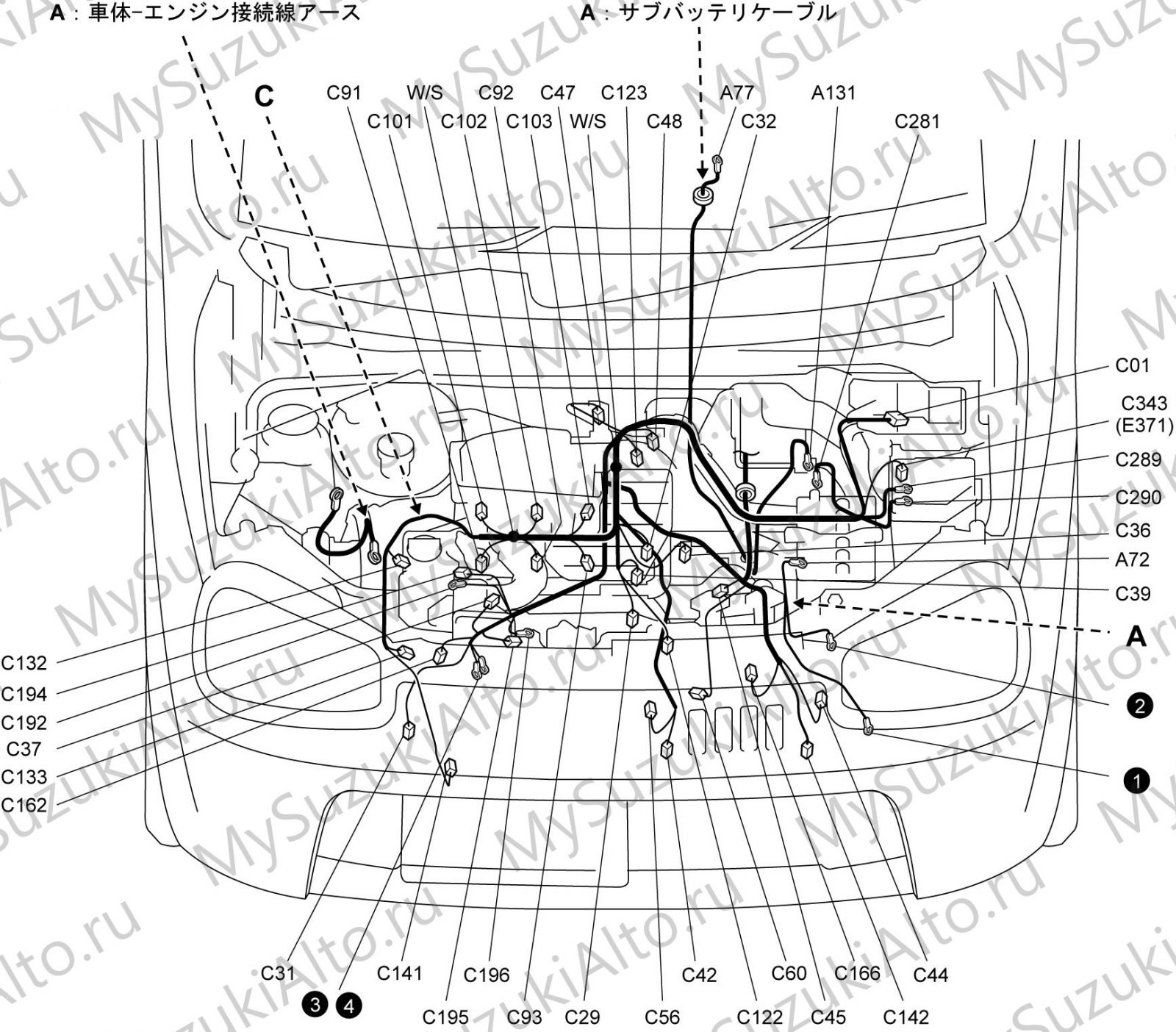

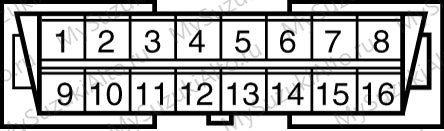

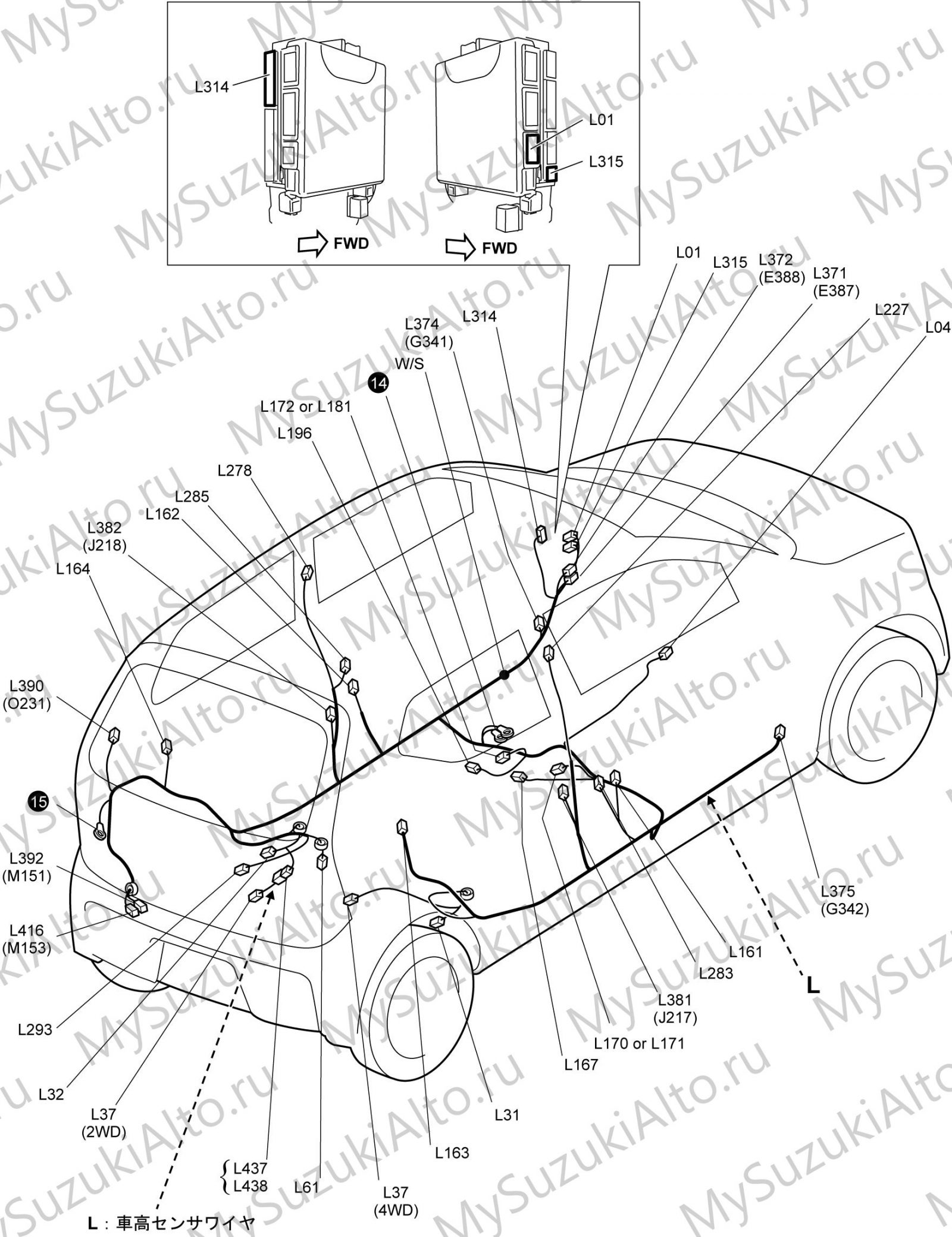

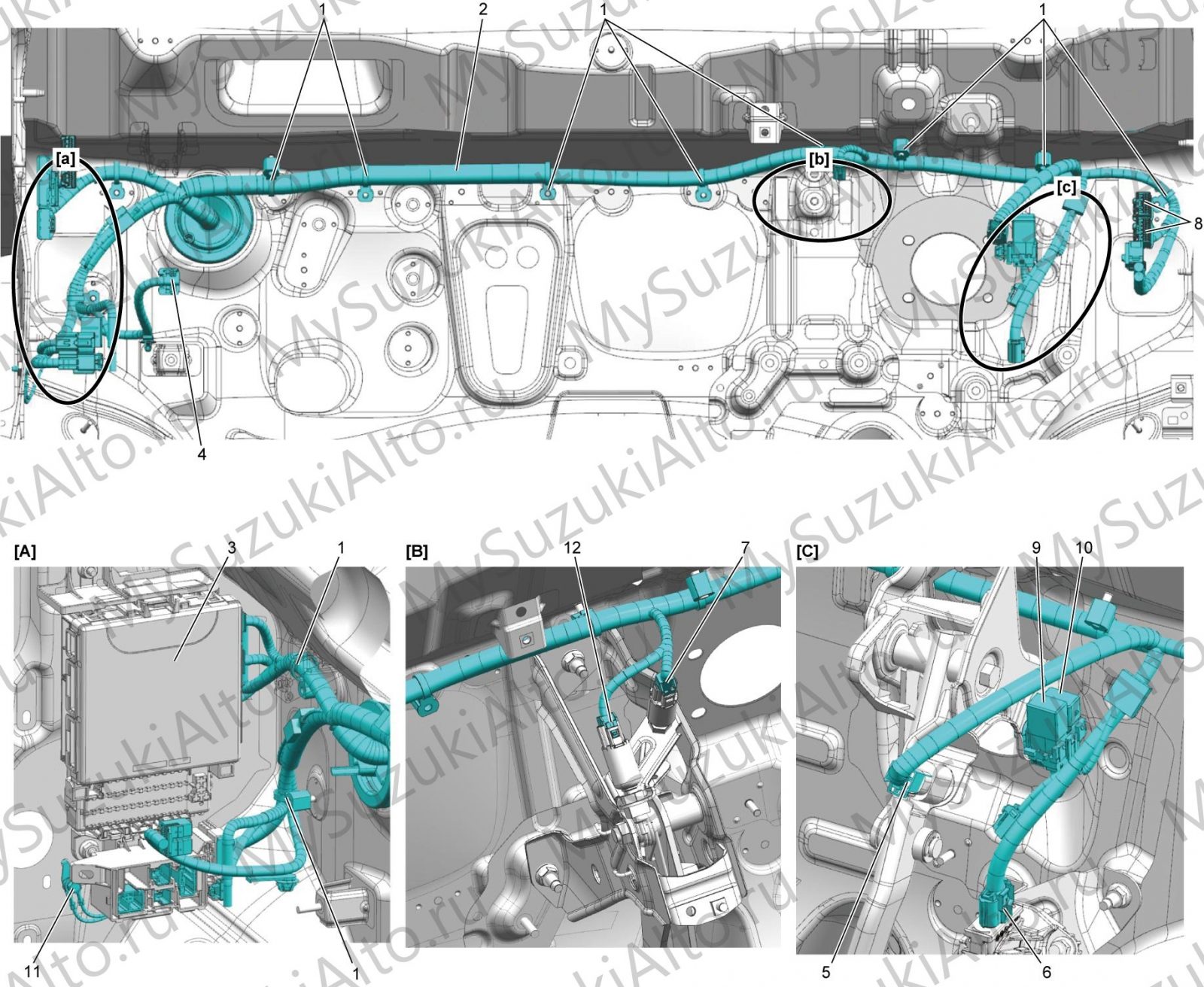

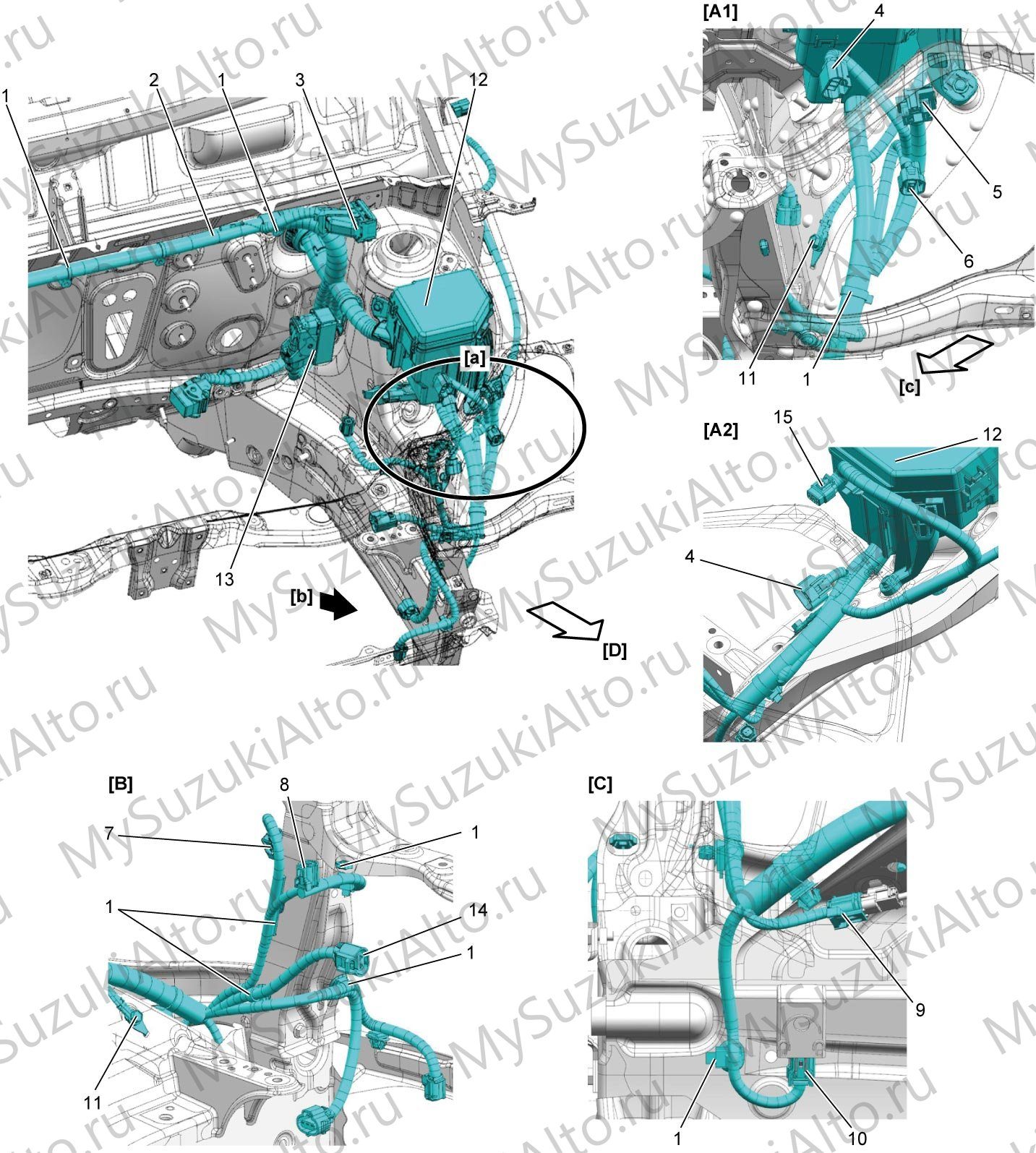

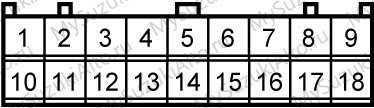

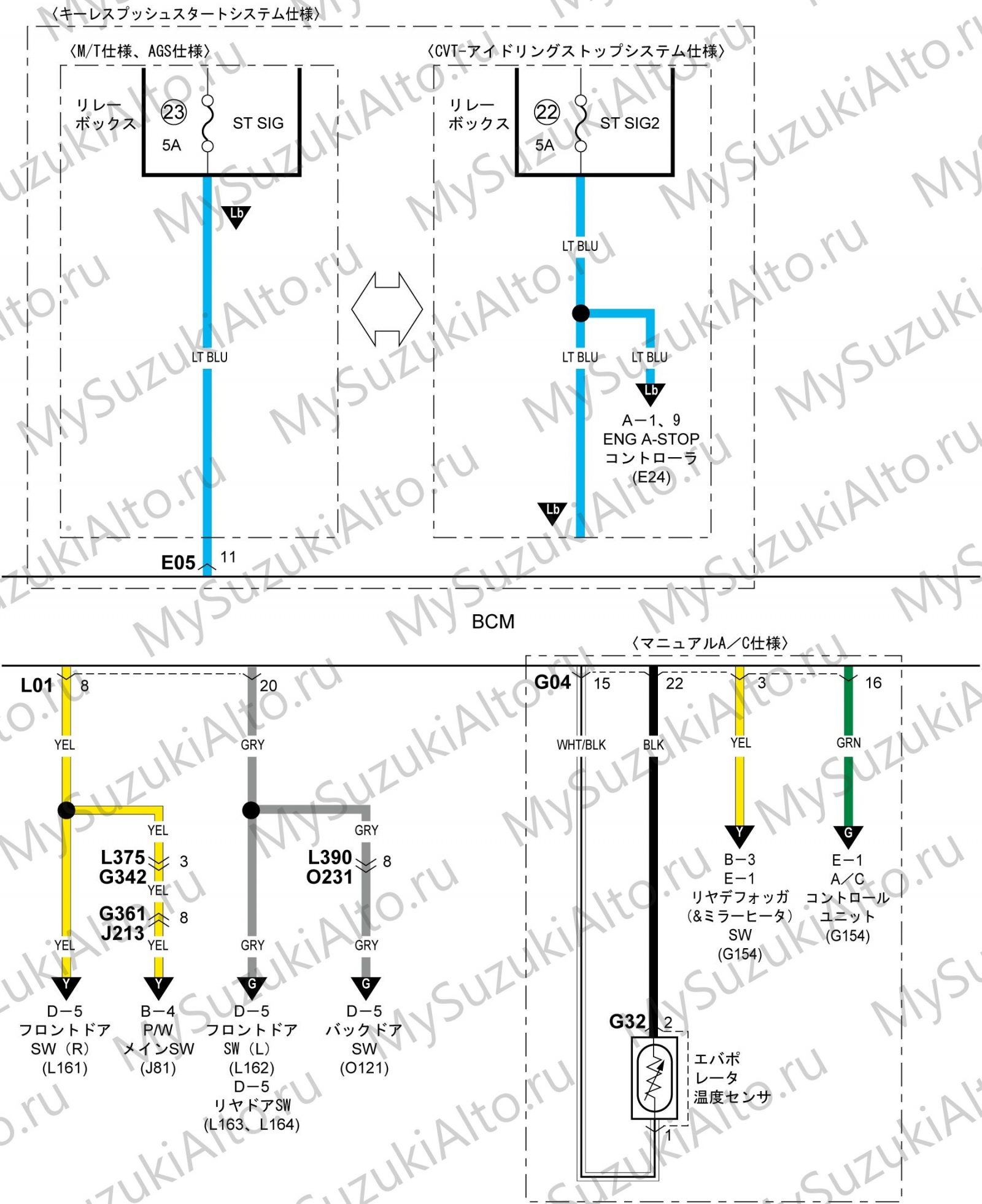

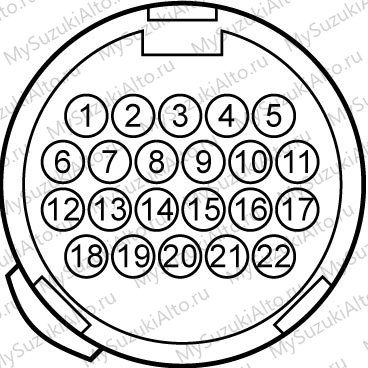

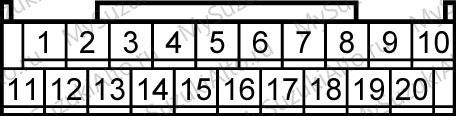

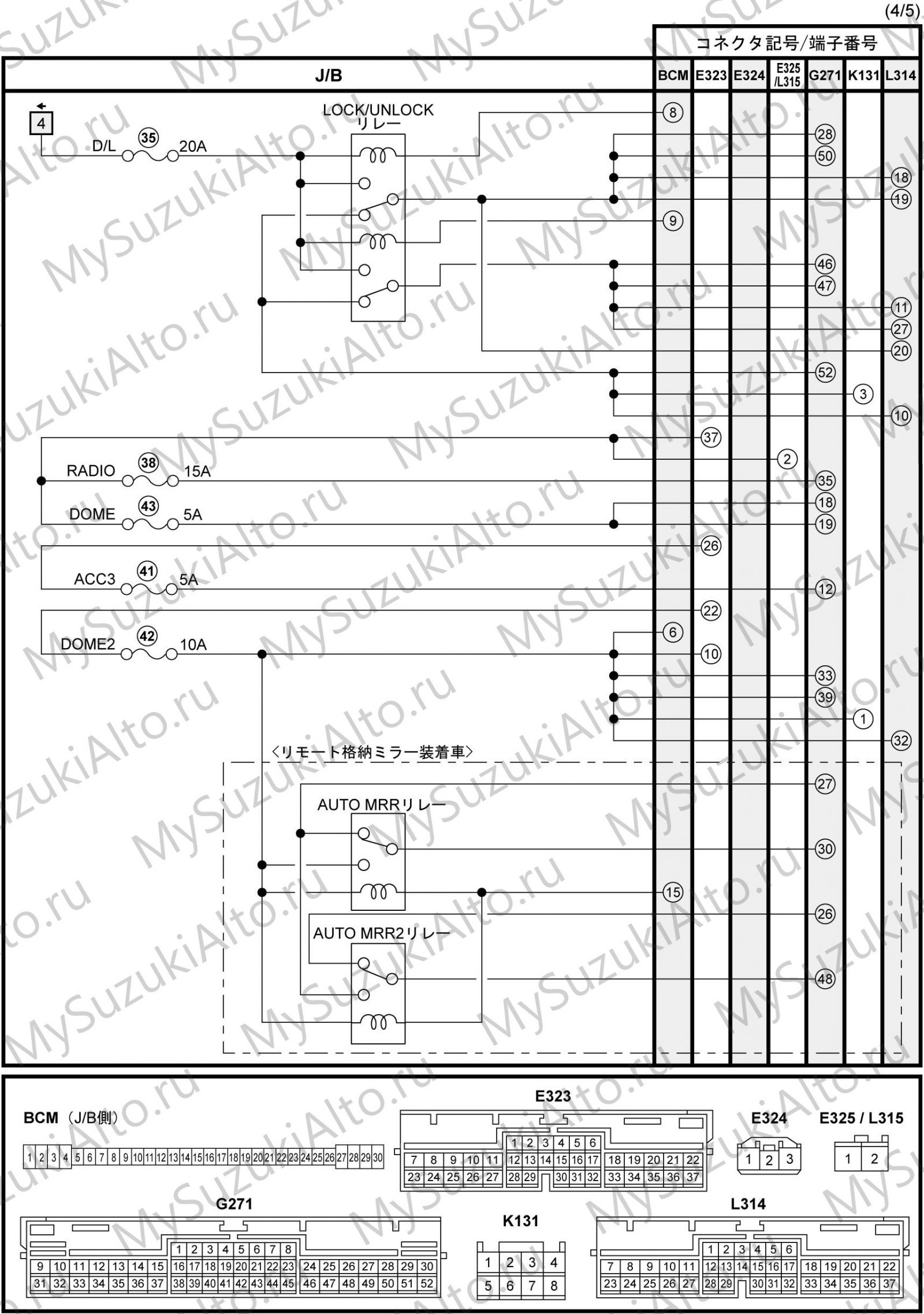

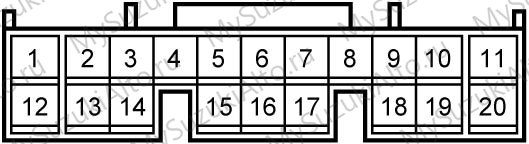

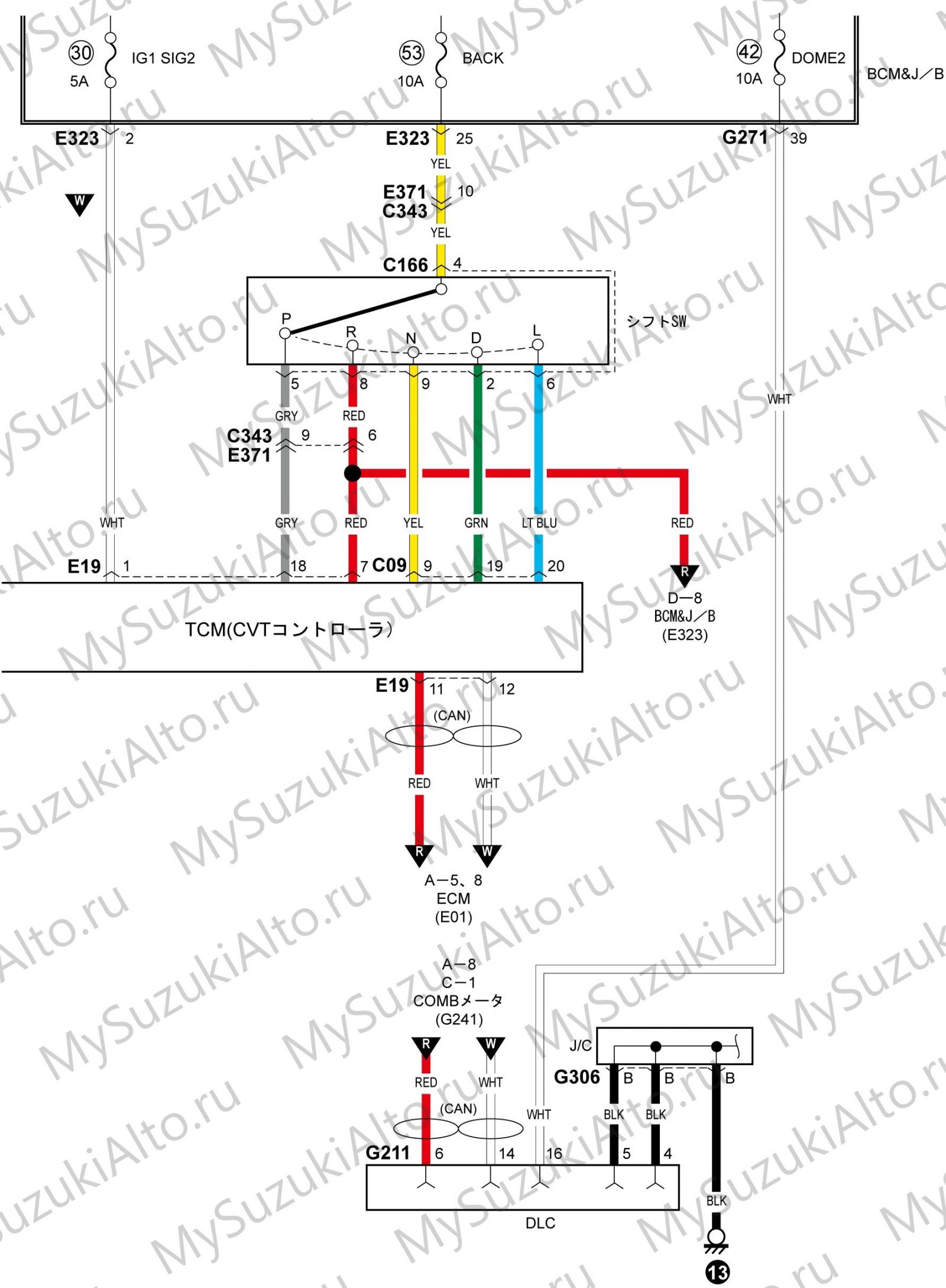

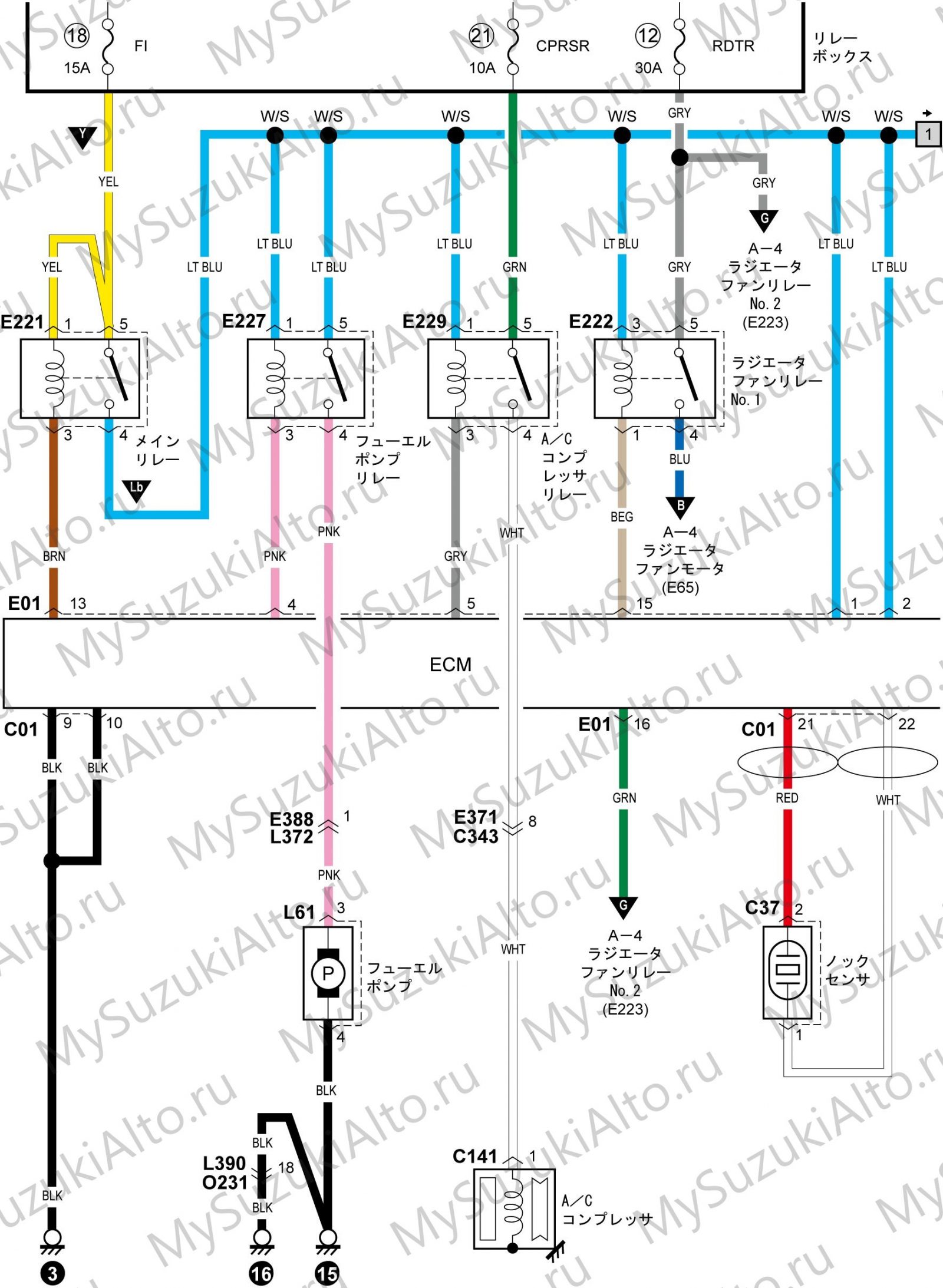

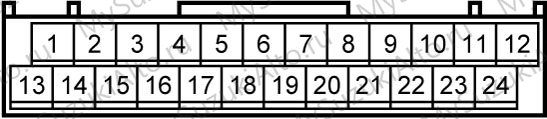

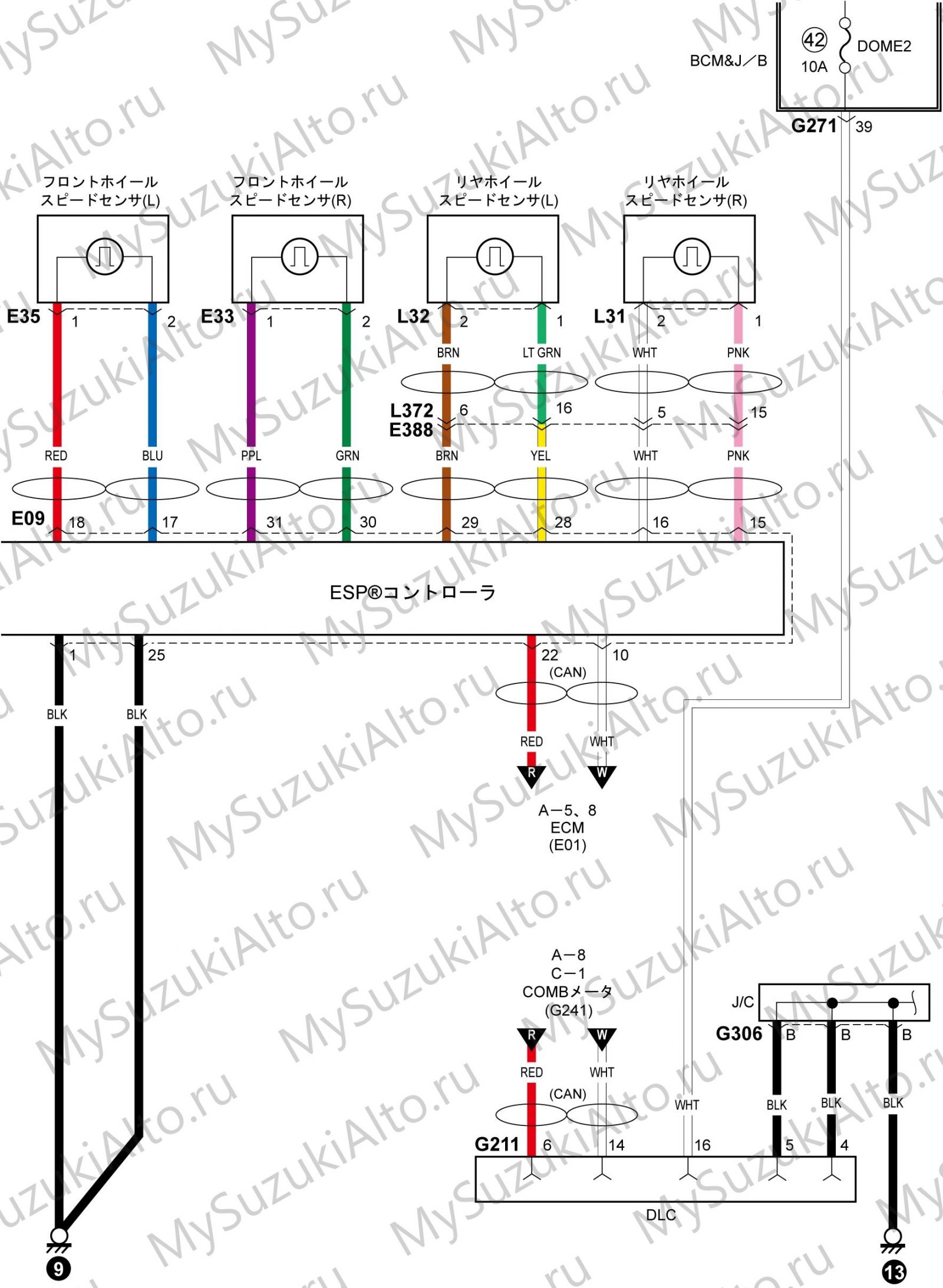

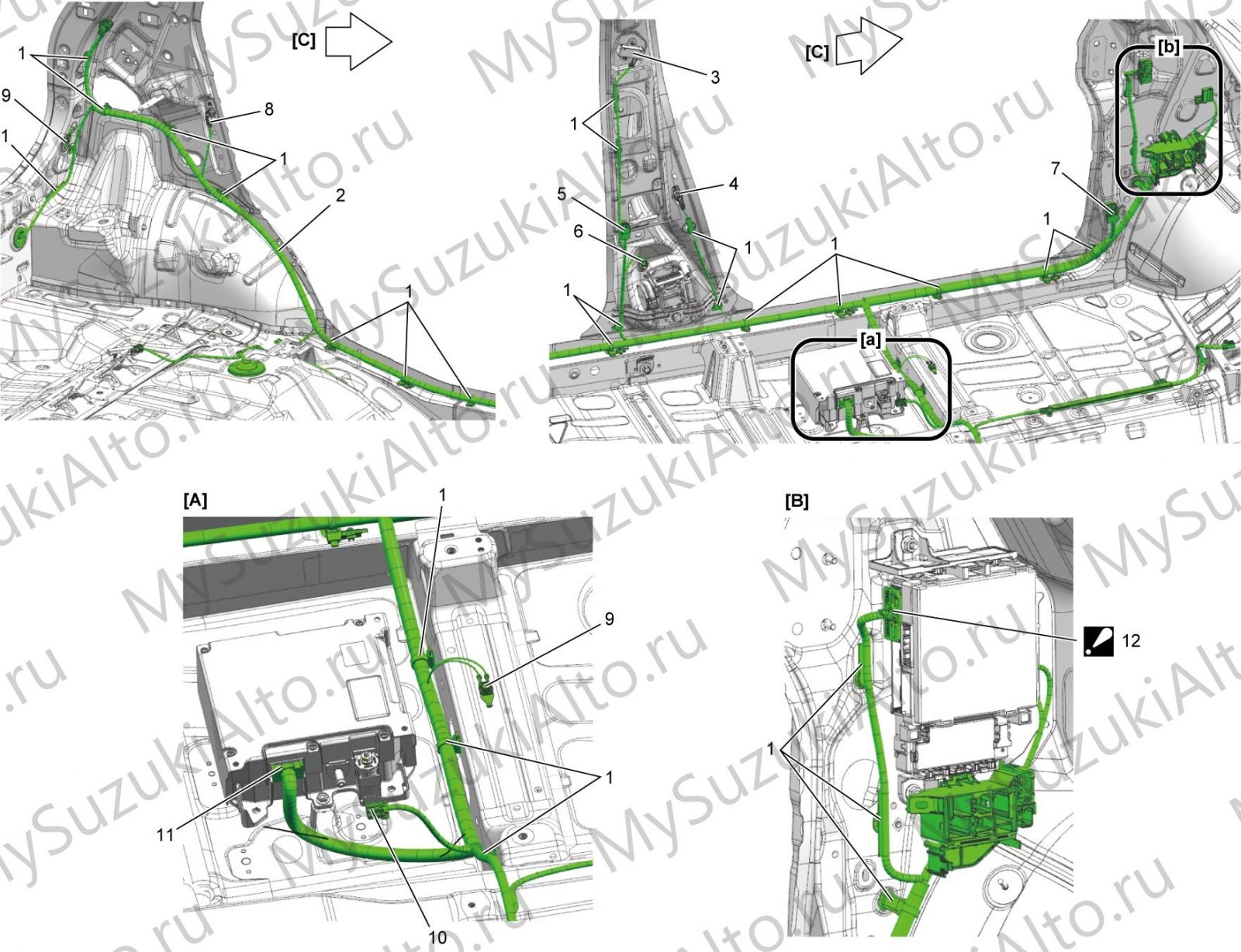

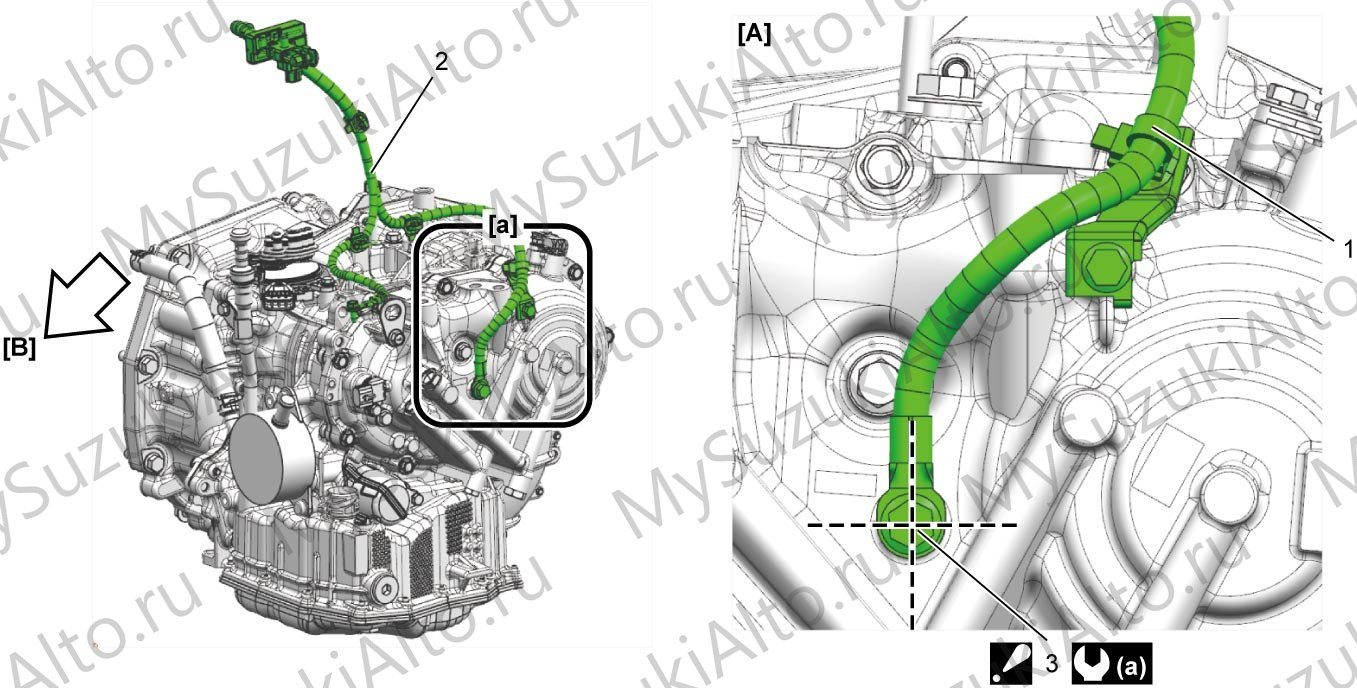

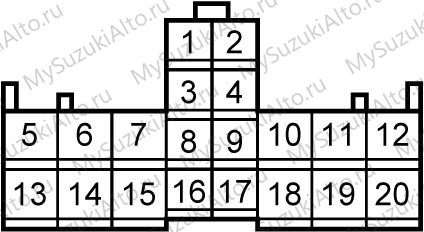

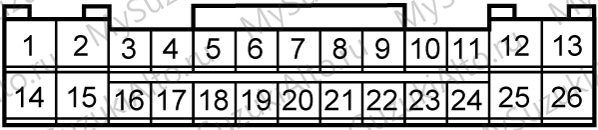

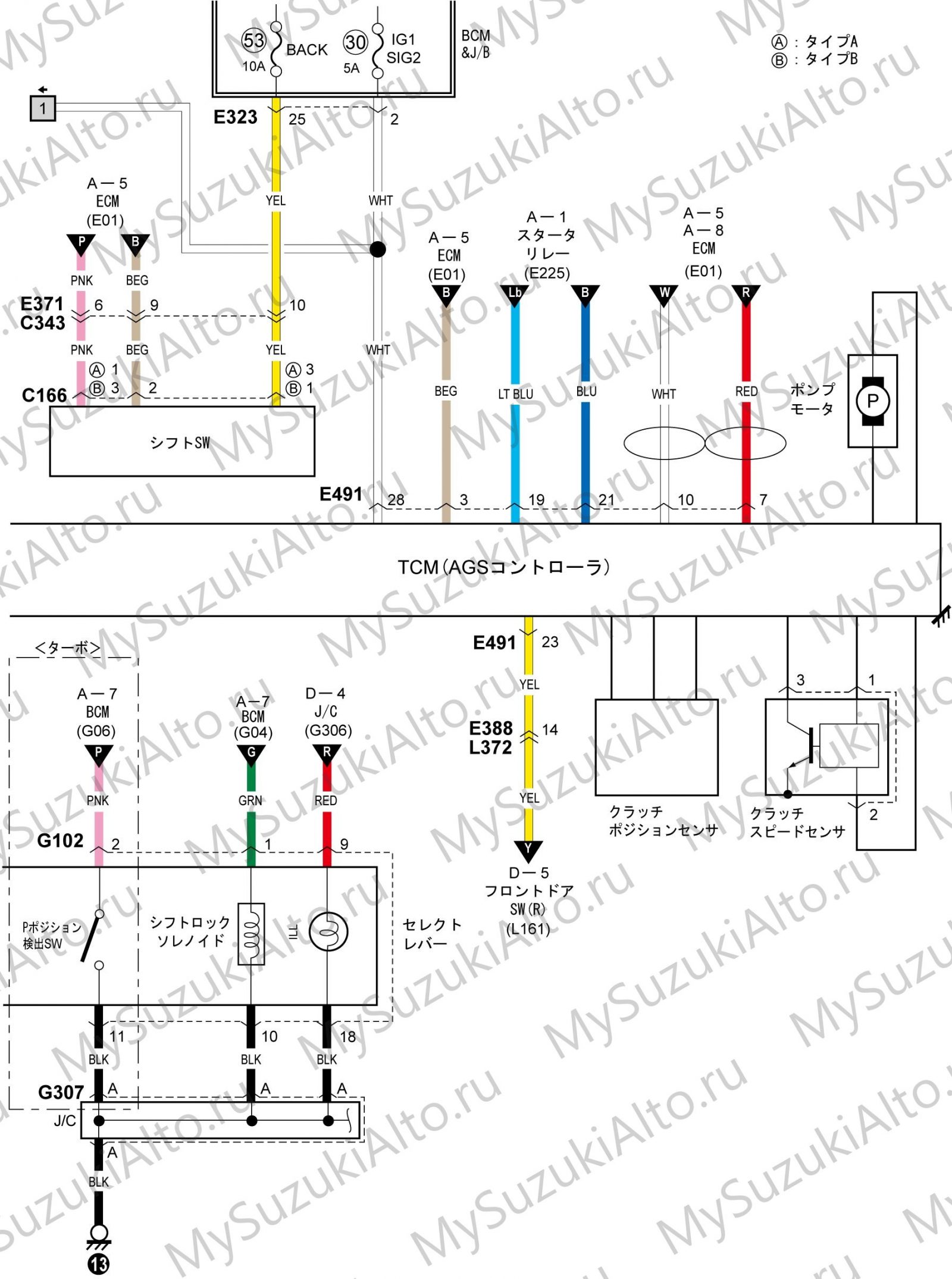

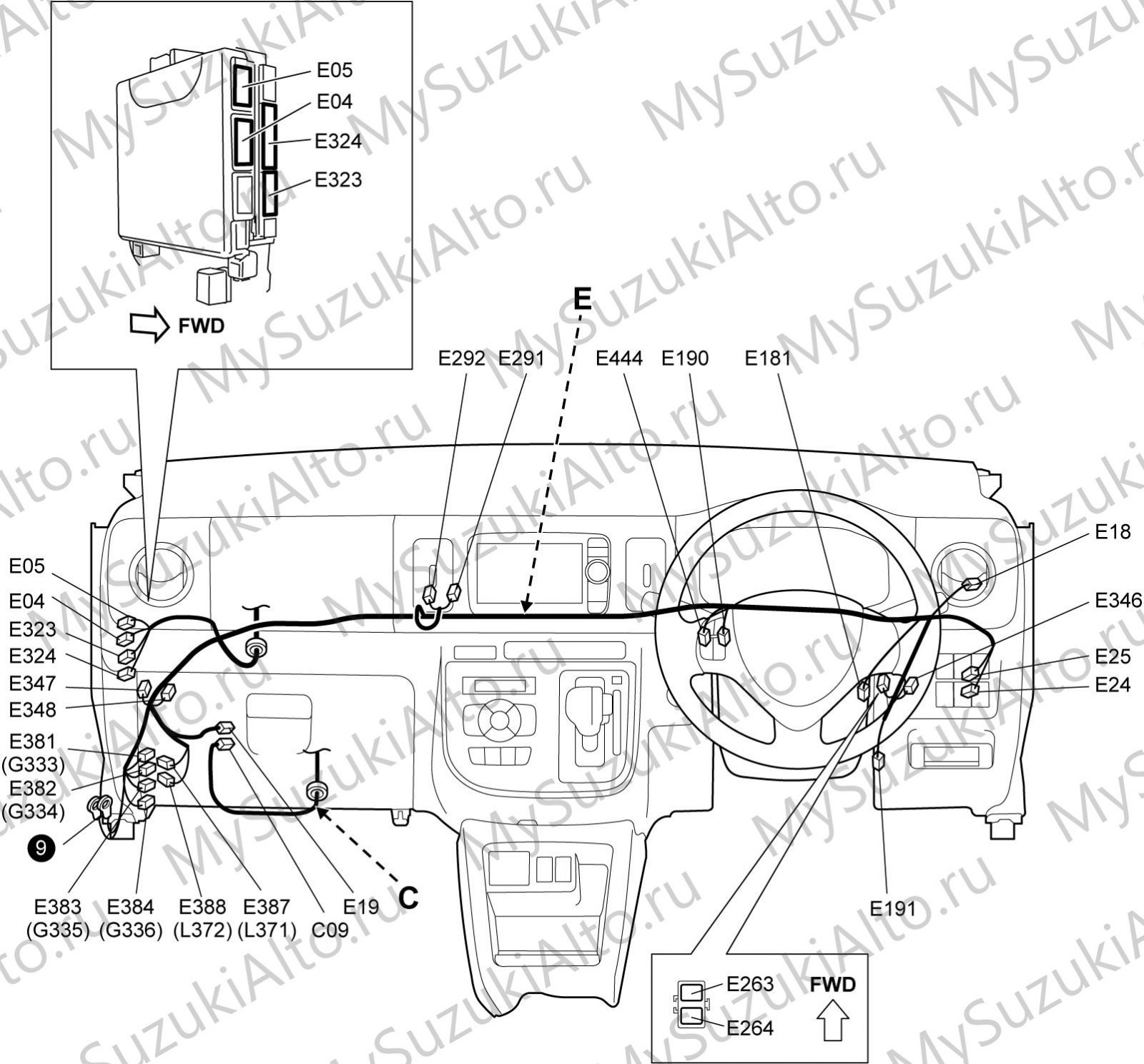

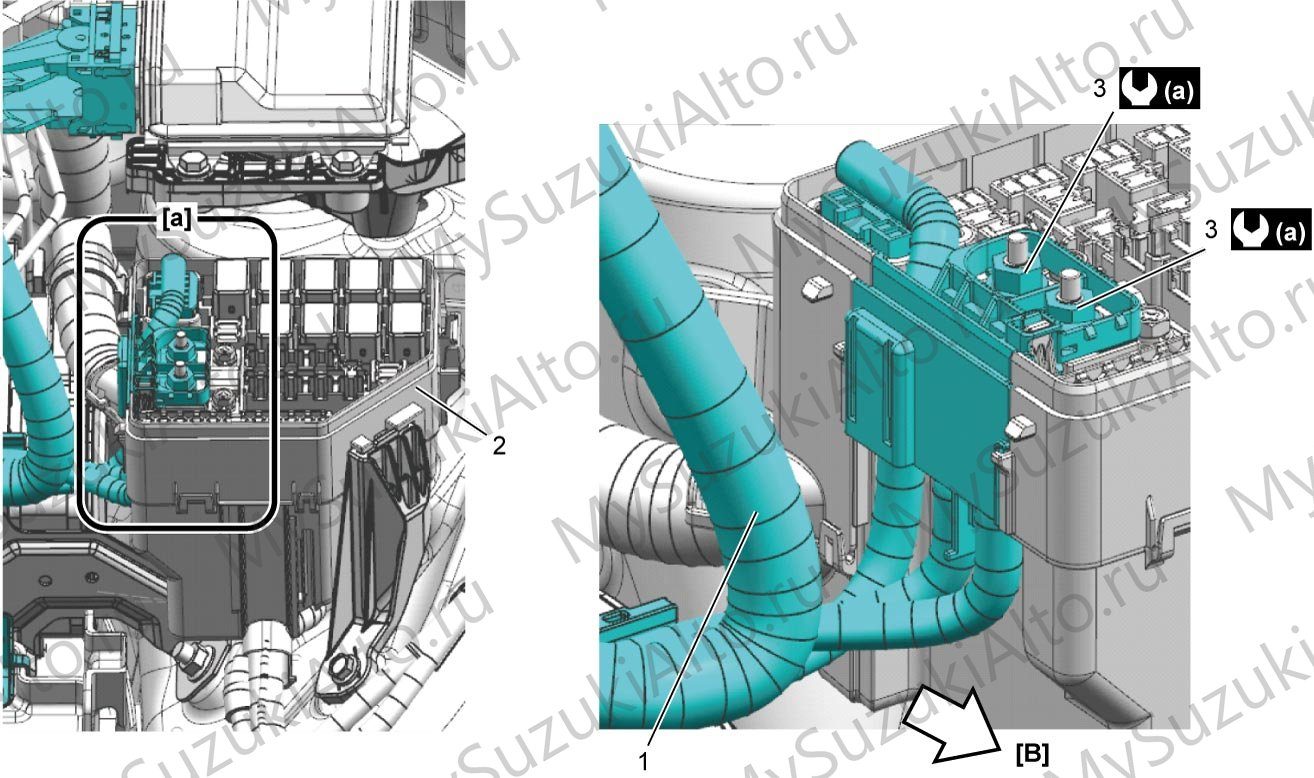

• На схемах указаны номера контактов разъёмов, расположение жгутов и точки соединения с «массой».

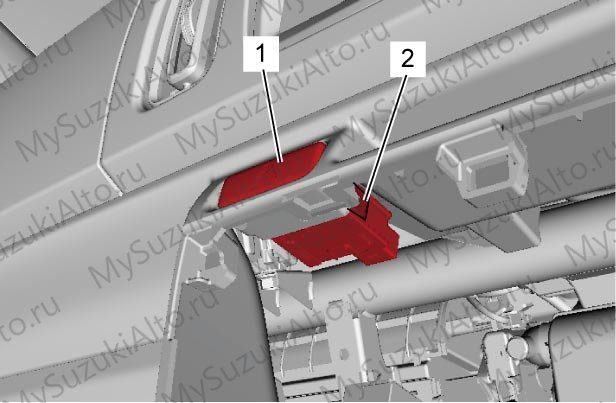

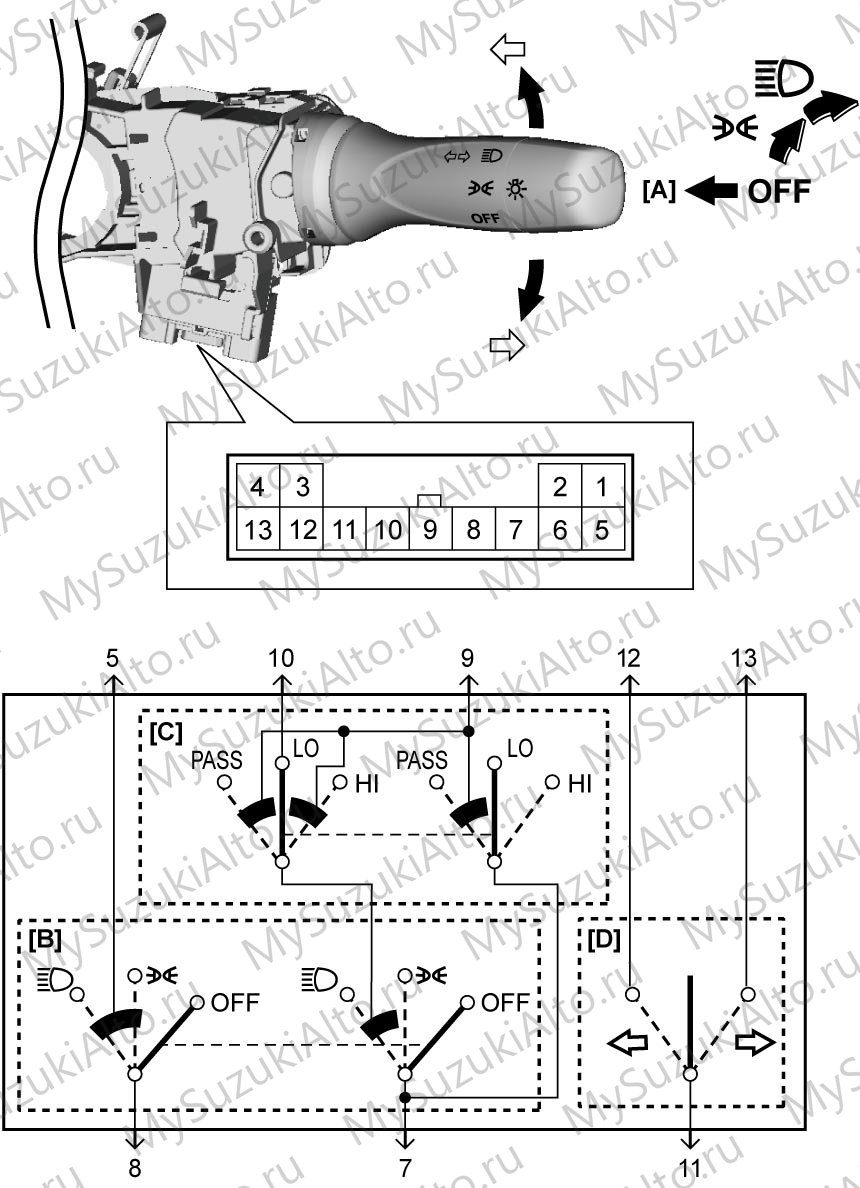

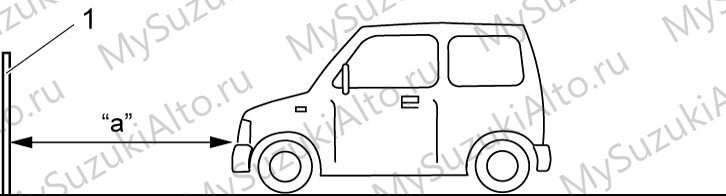

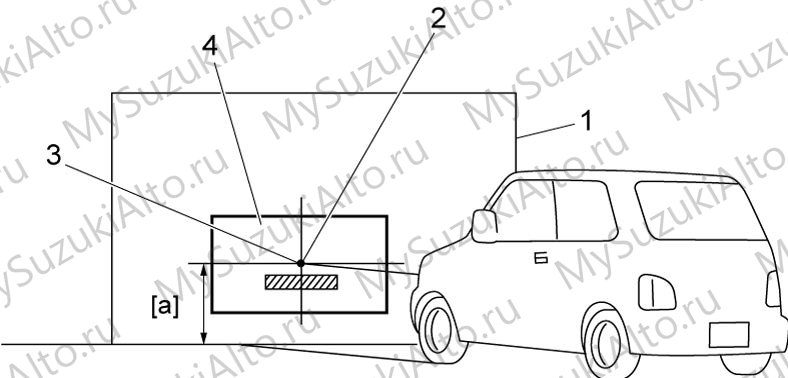

Освещение (9B)

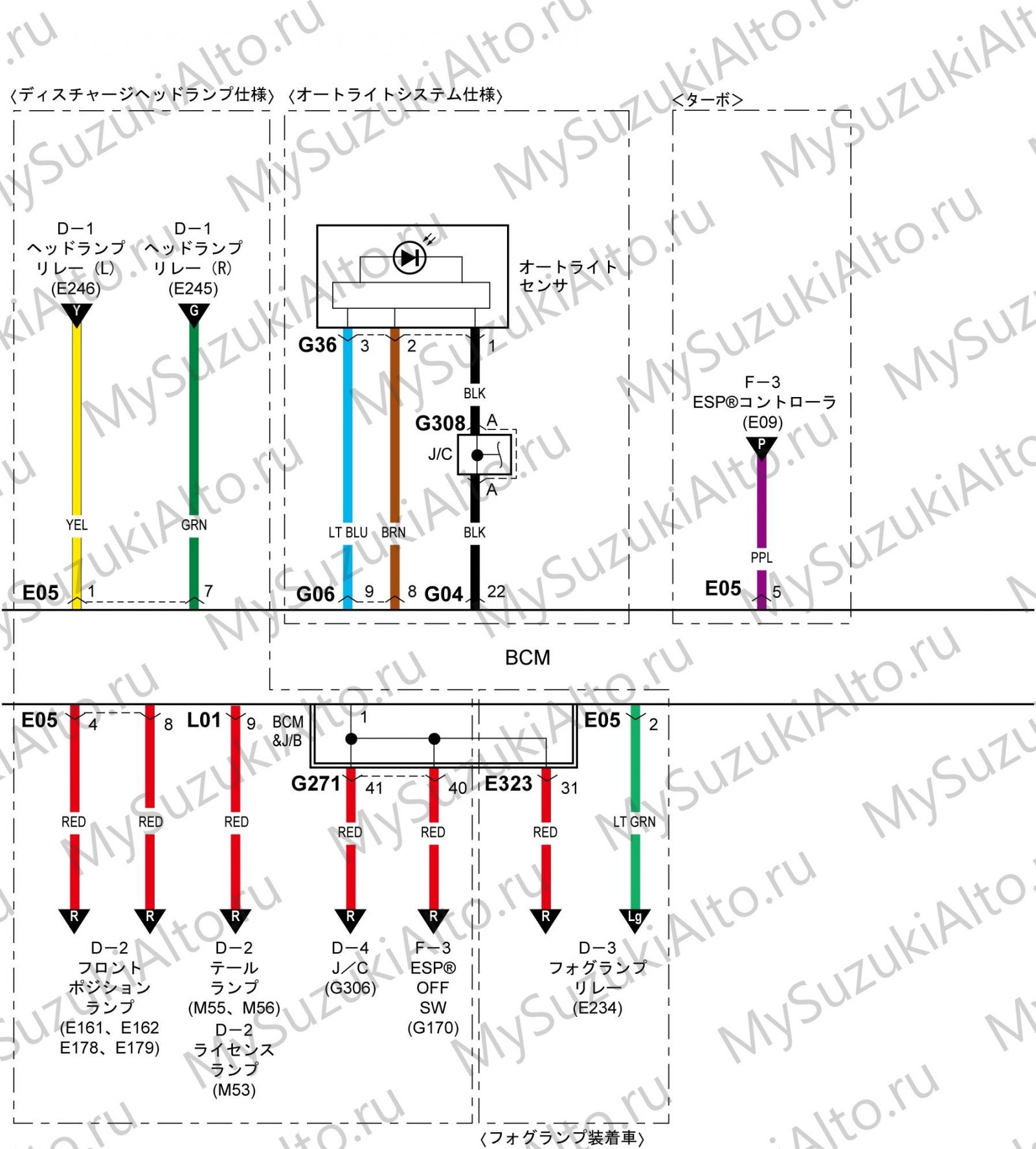

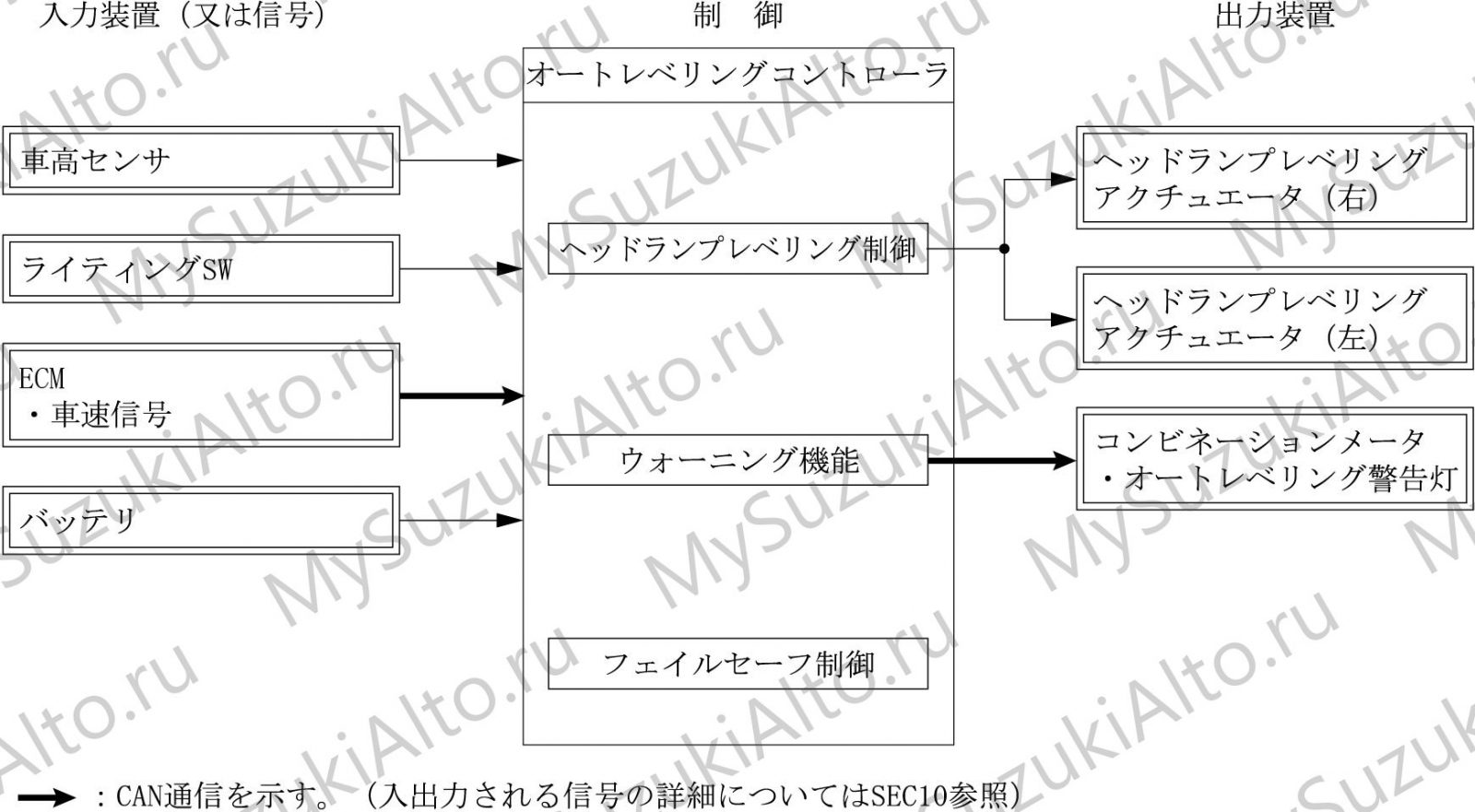

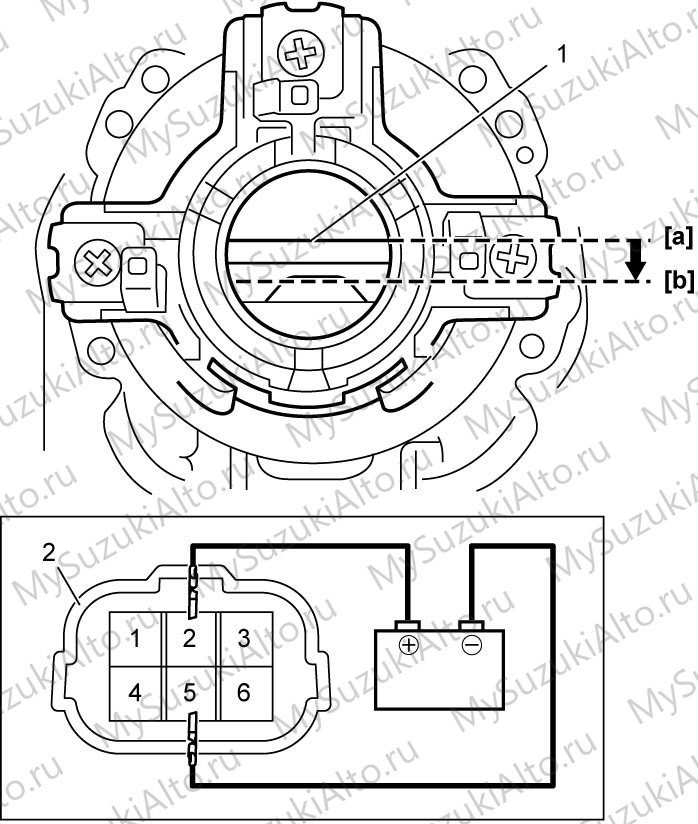

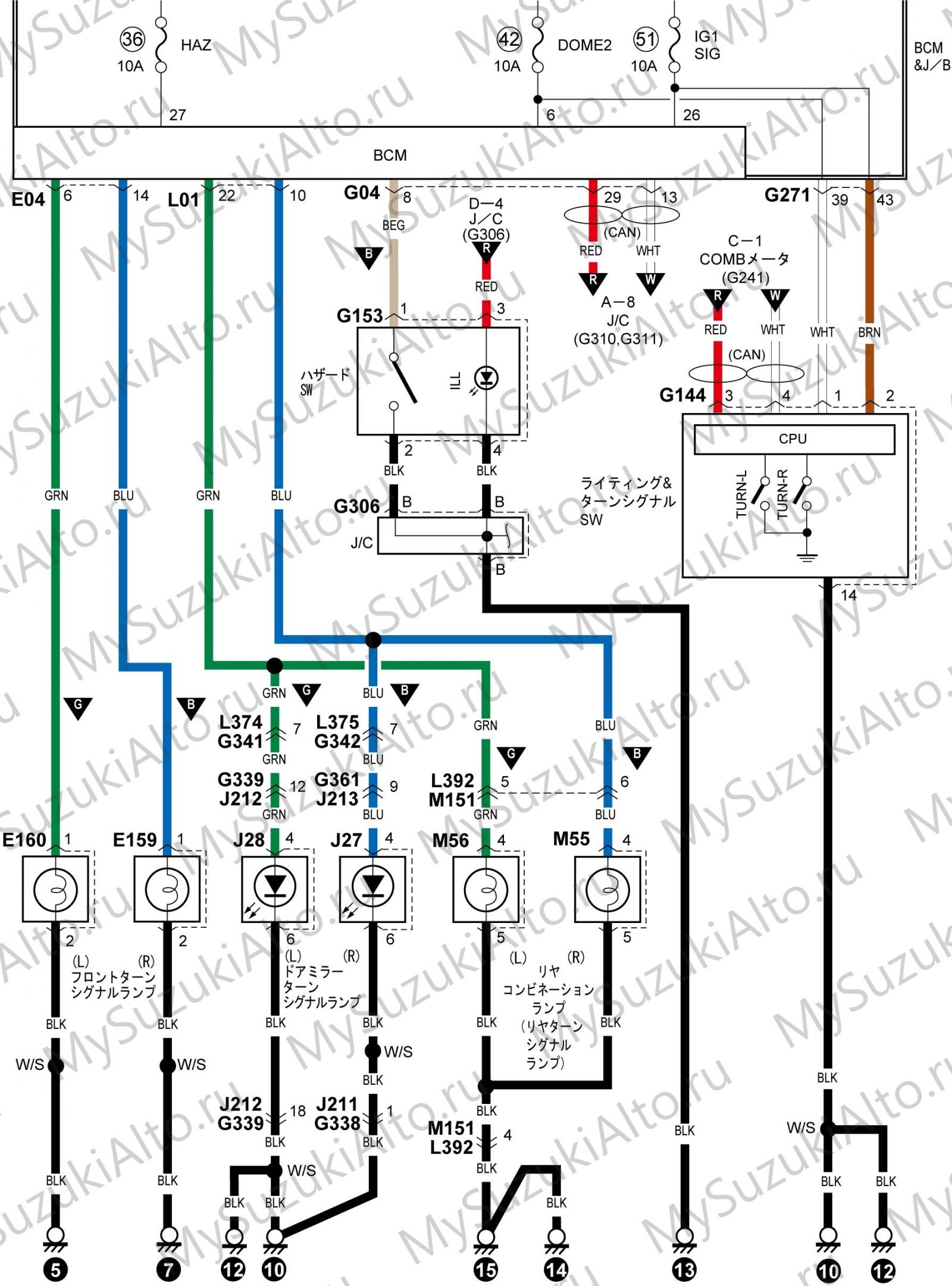

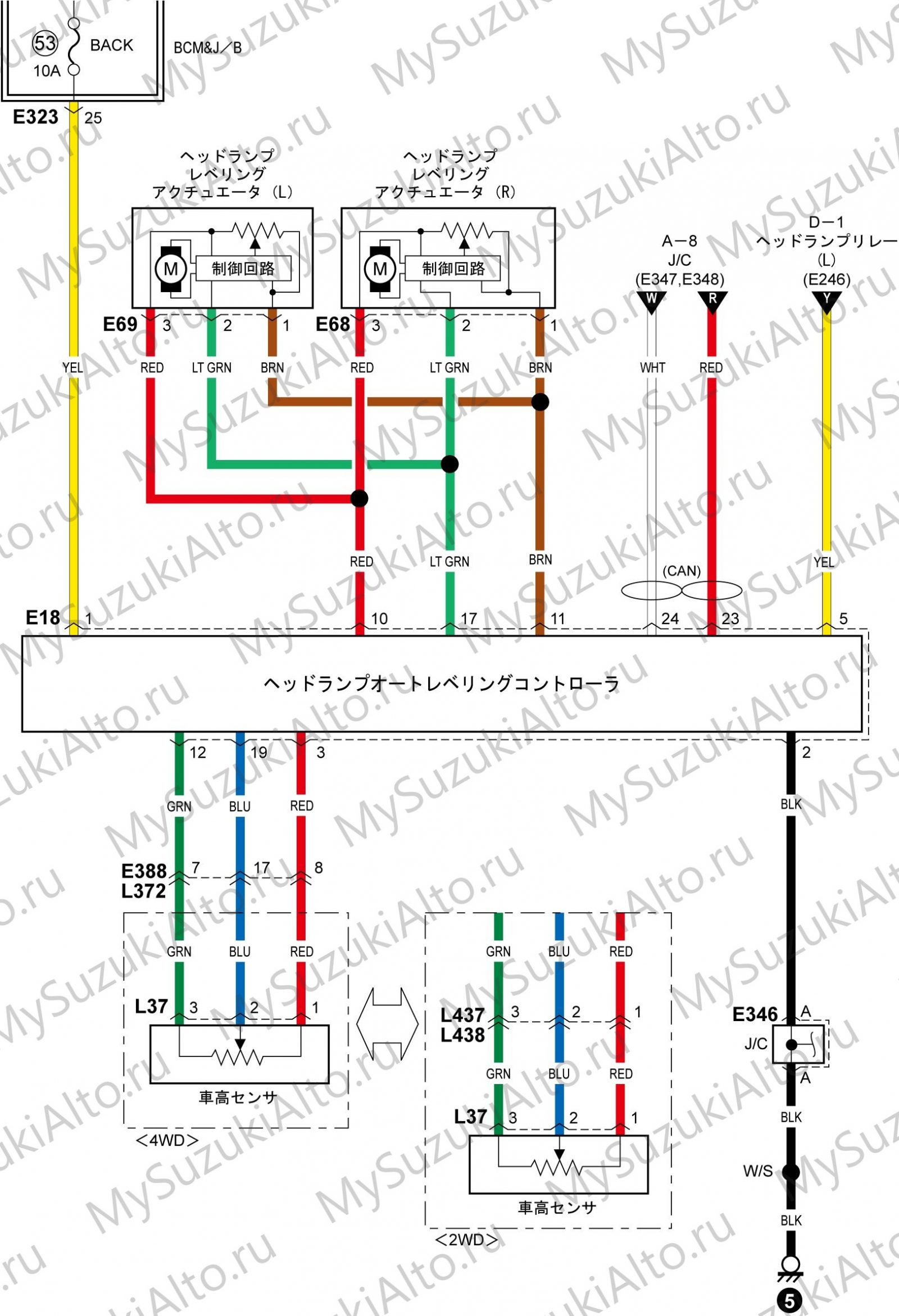

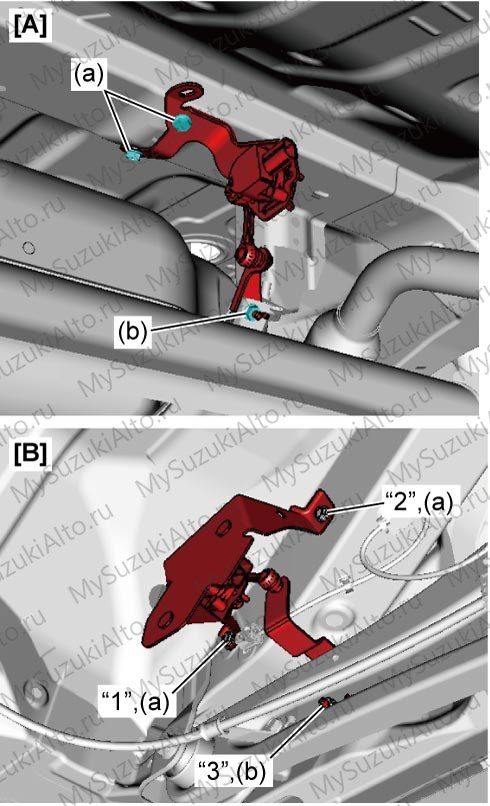

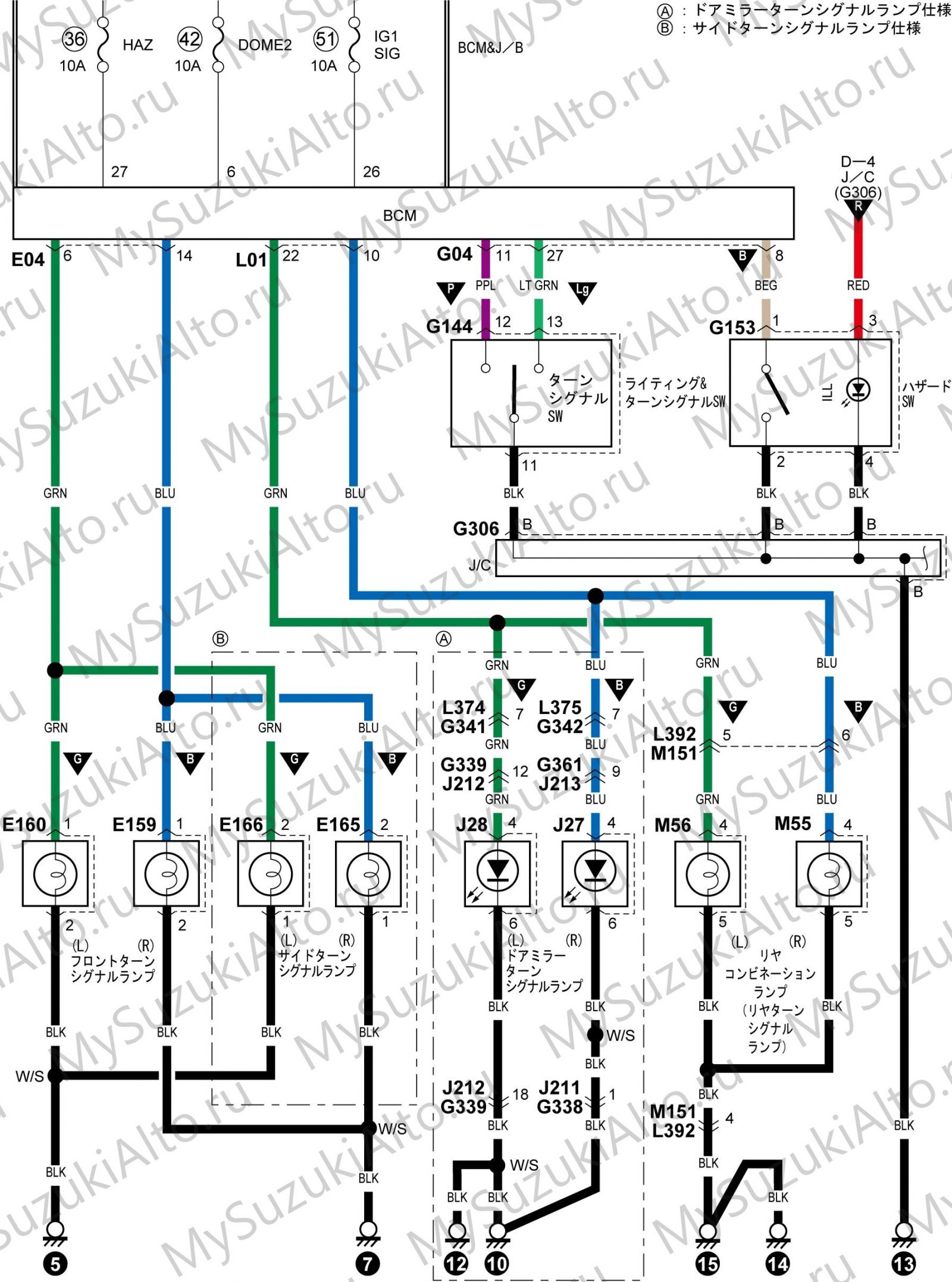

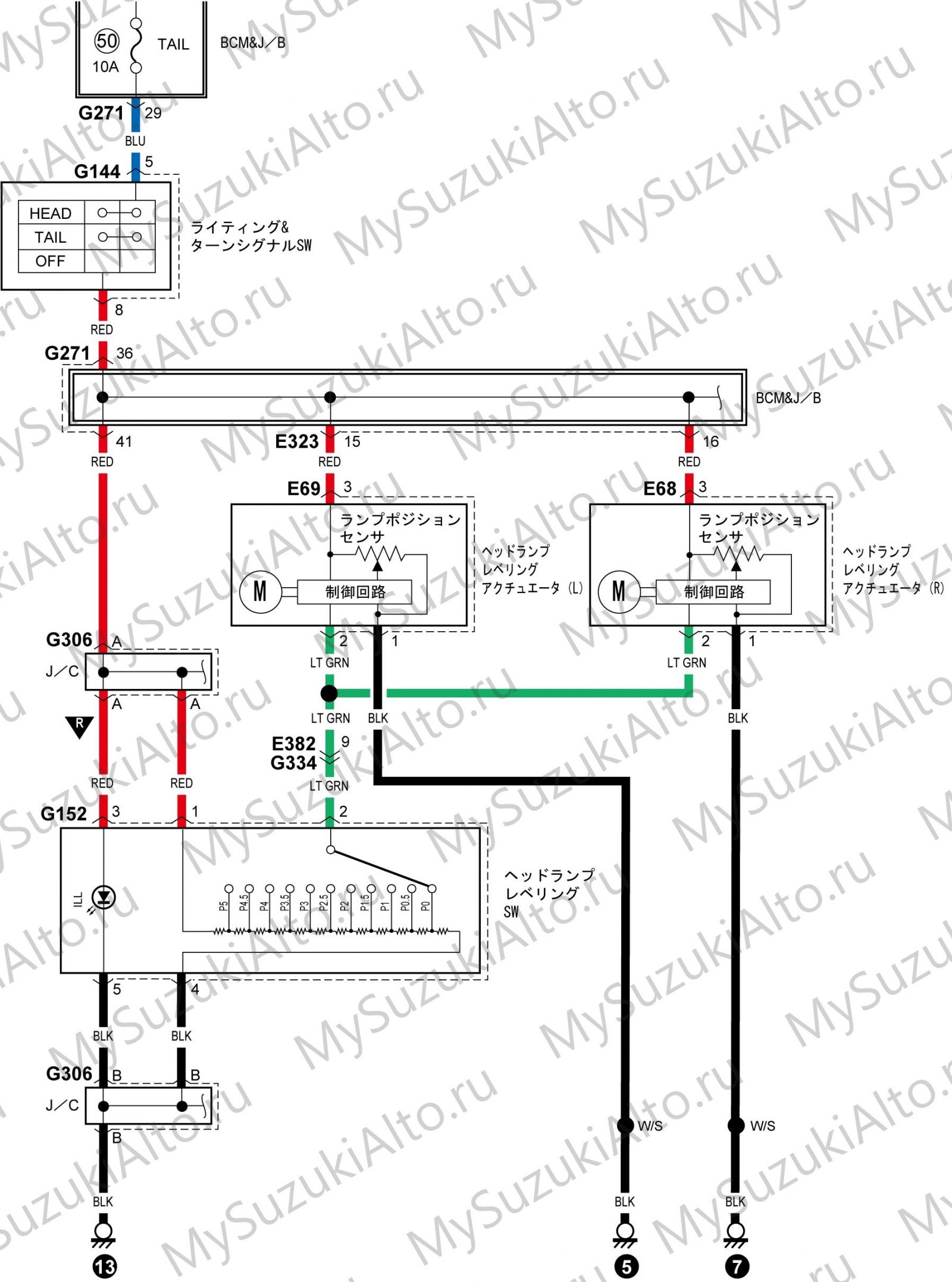

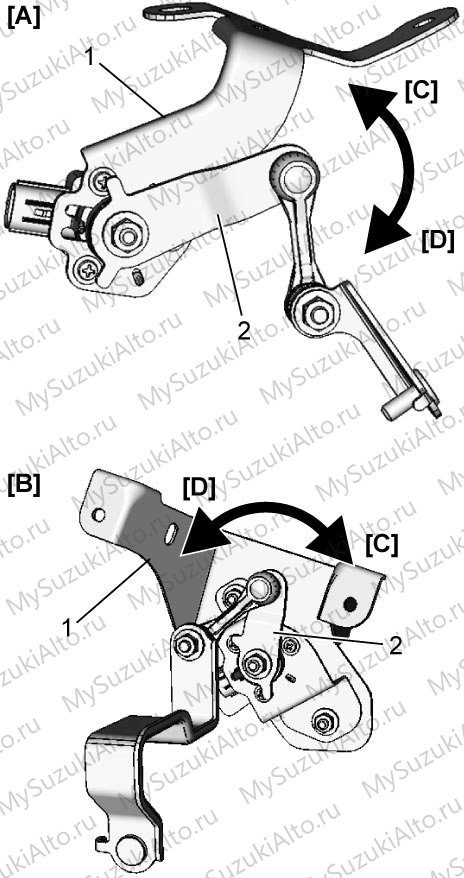

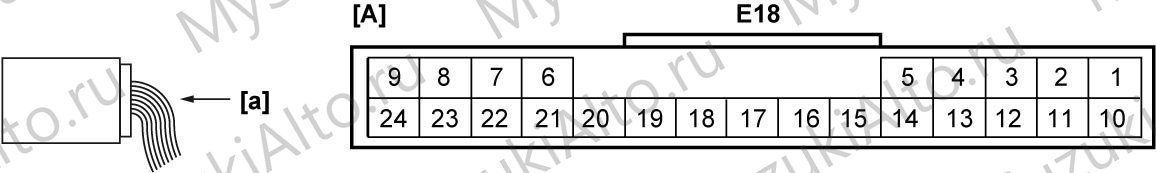

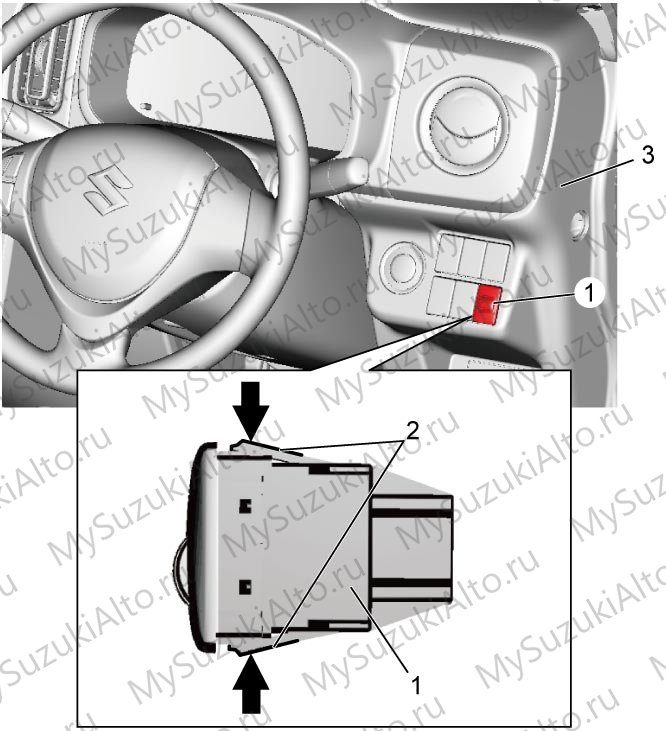

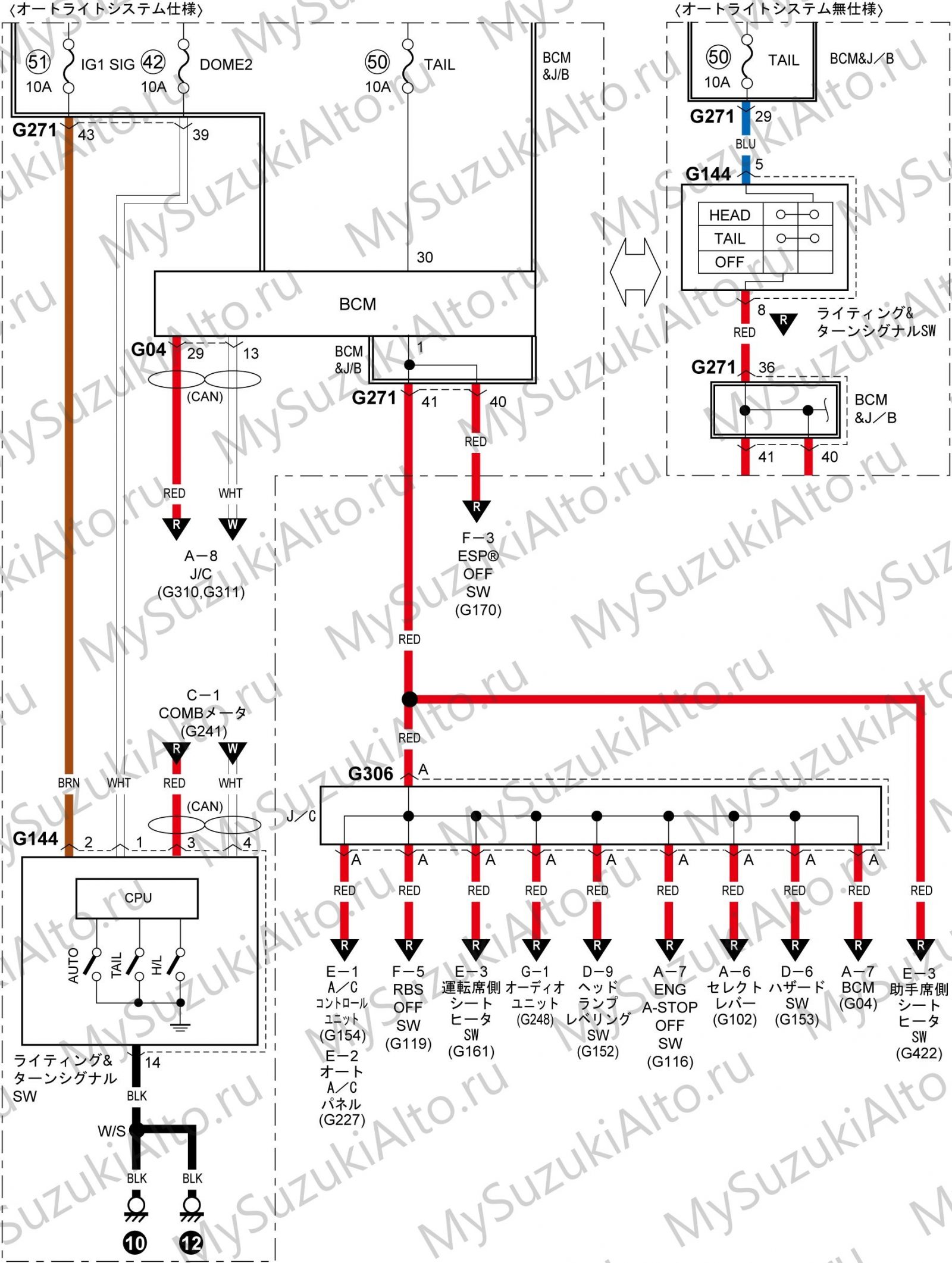

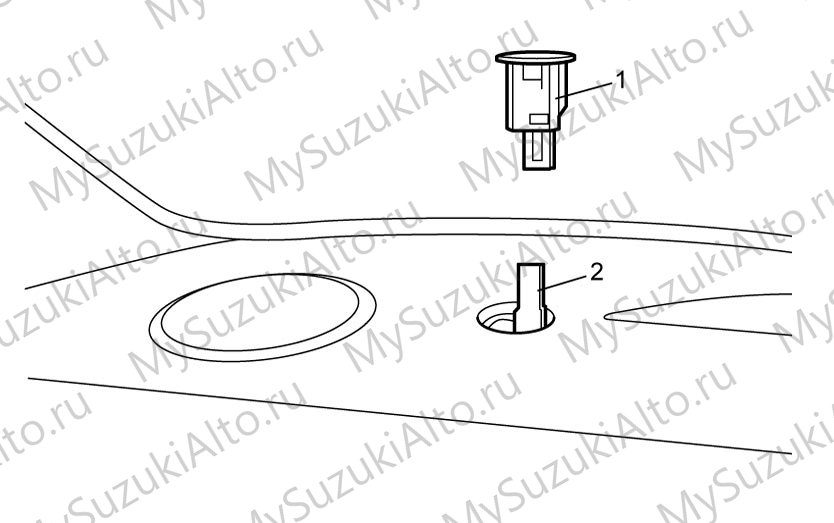

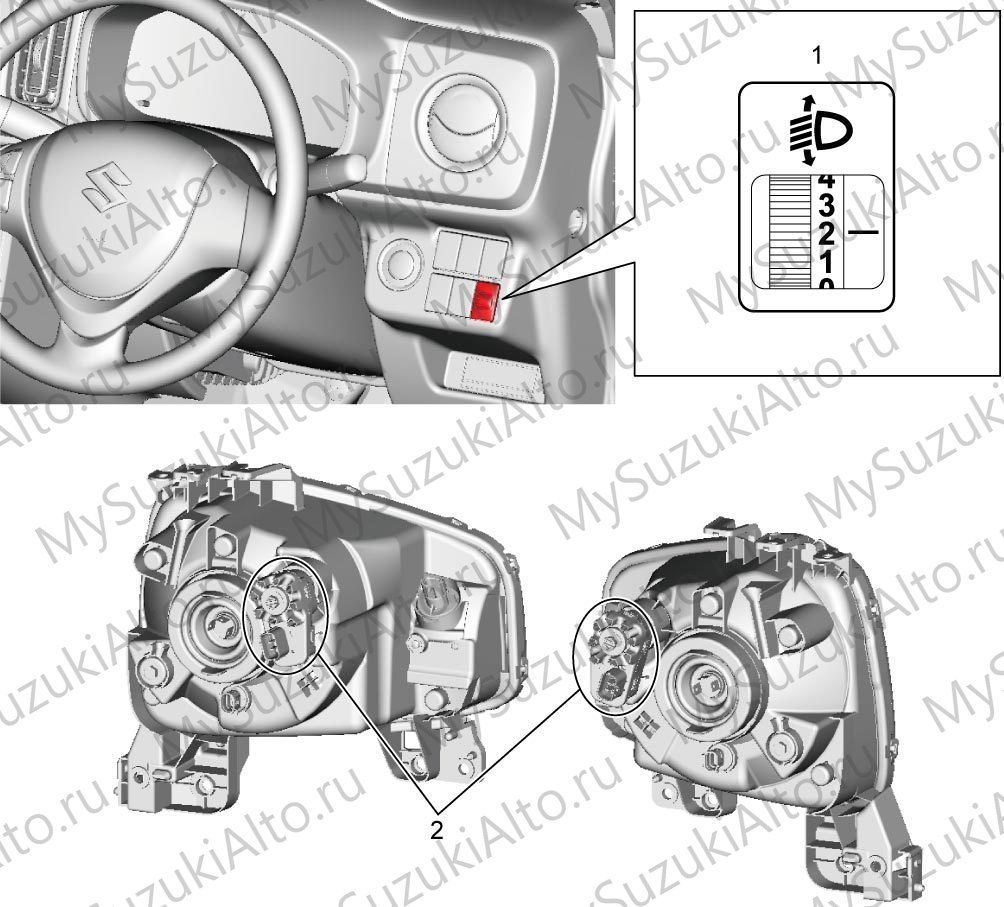

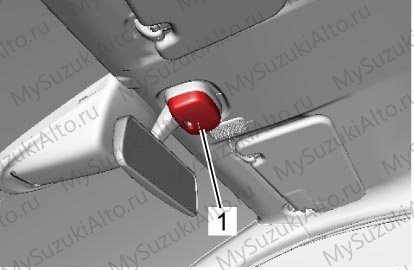

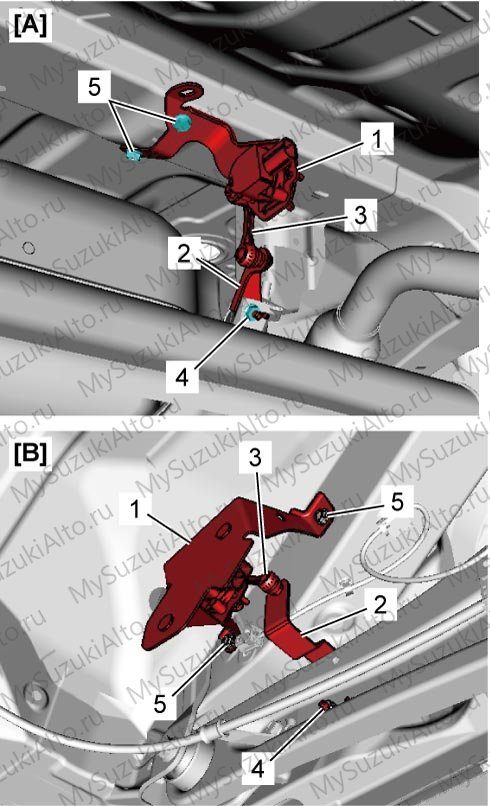

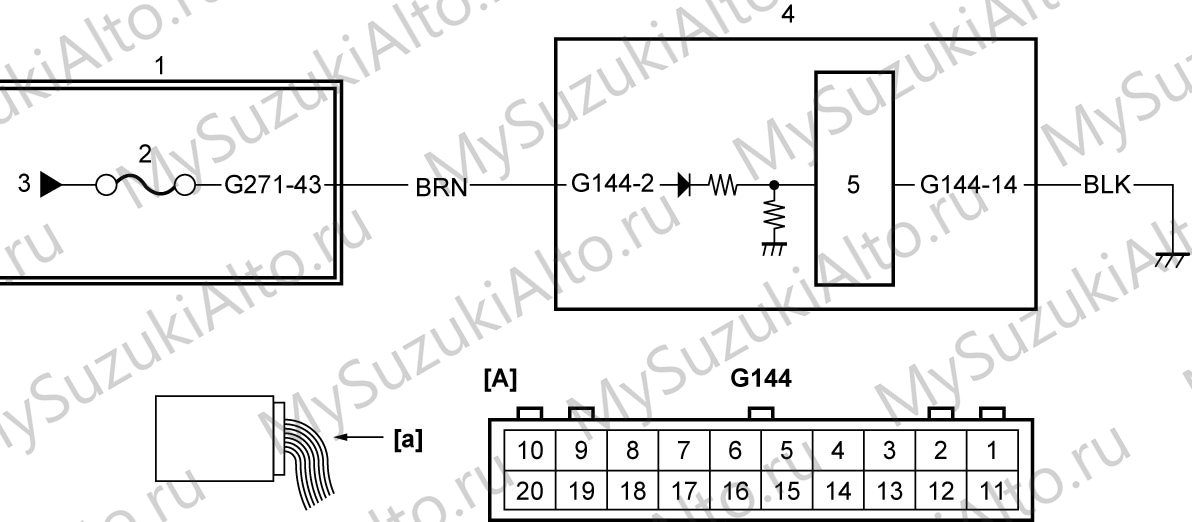

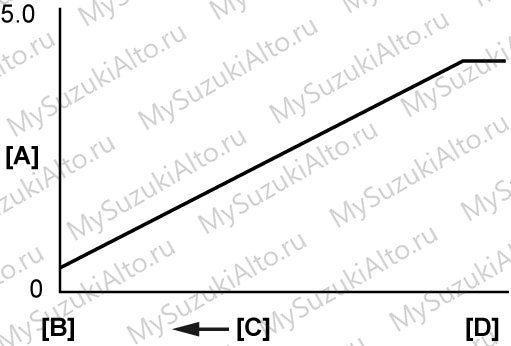

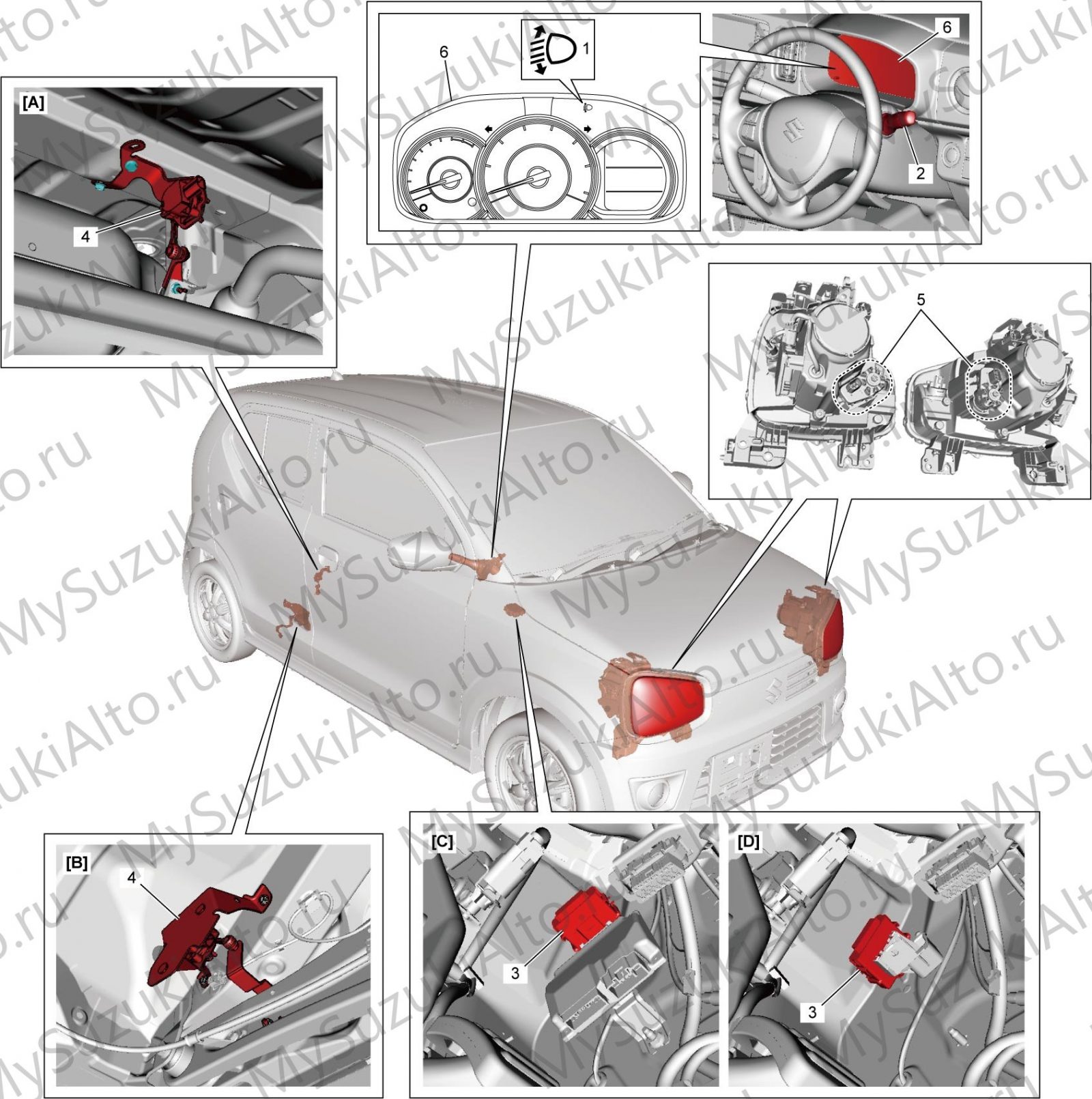

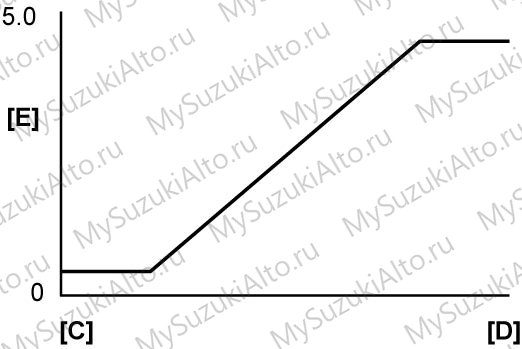

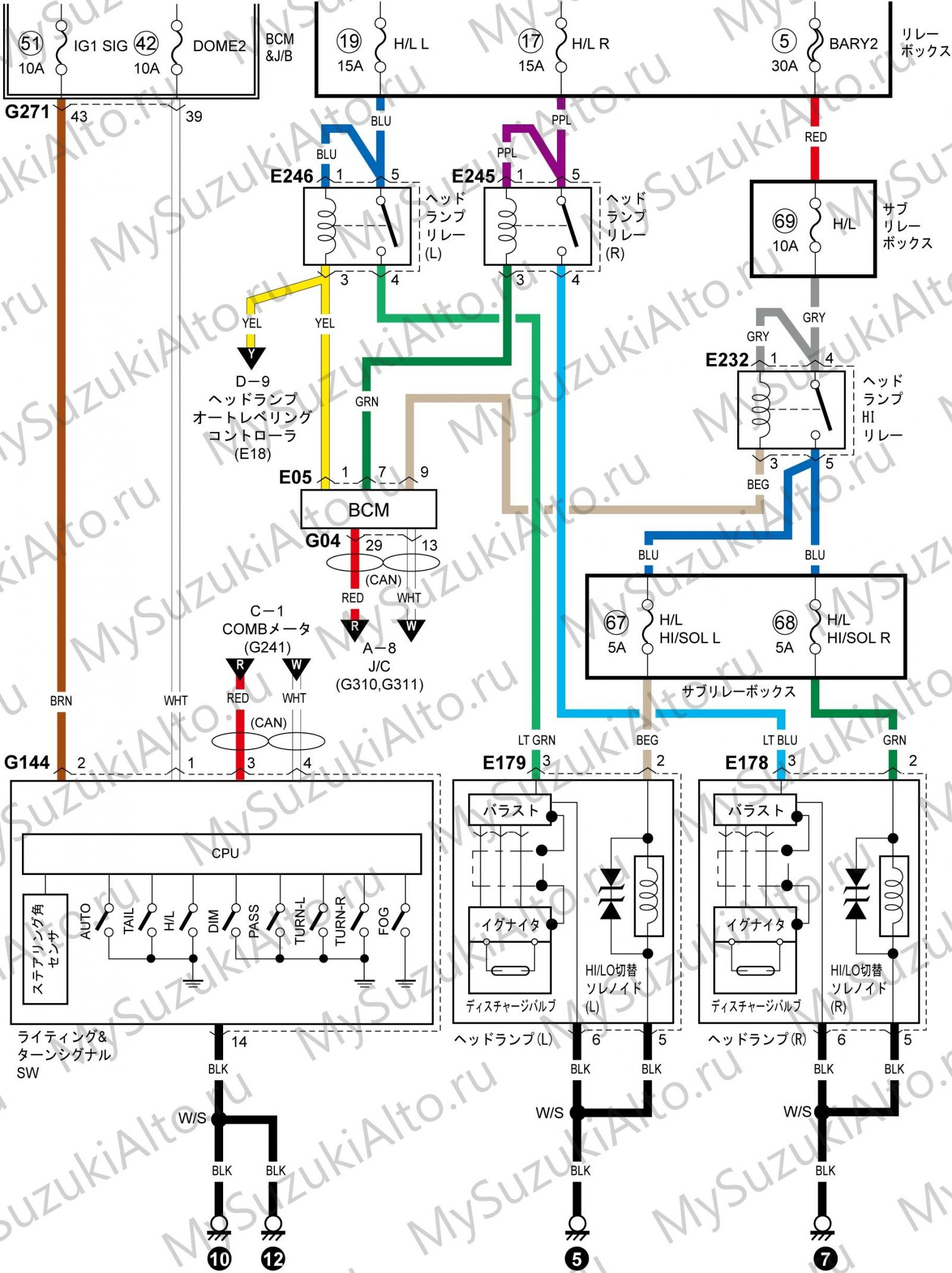

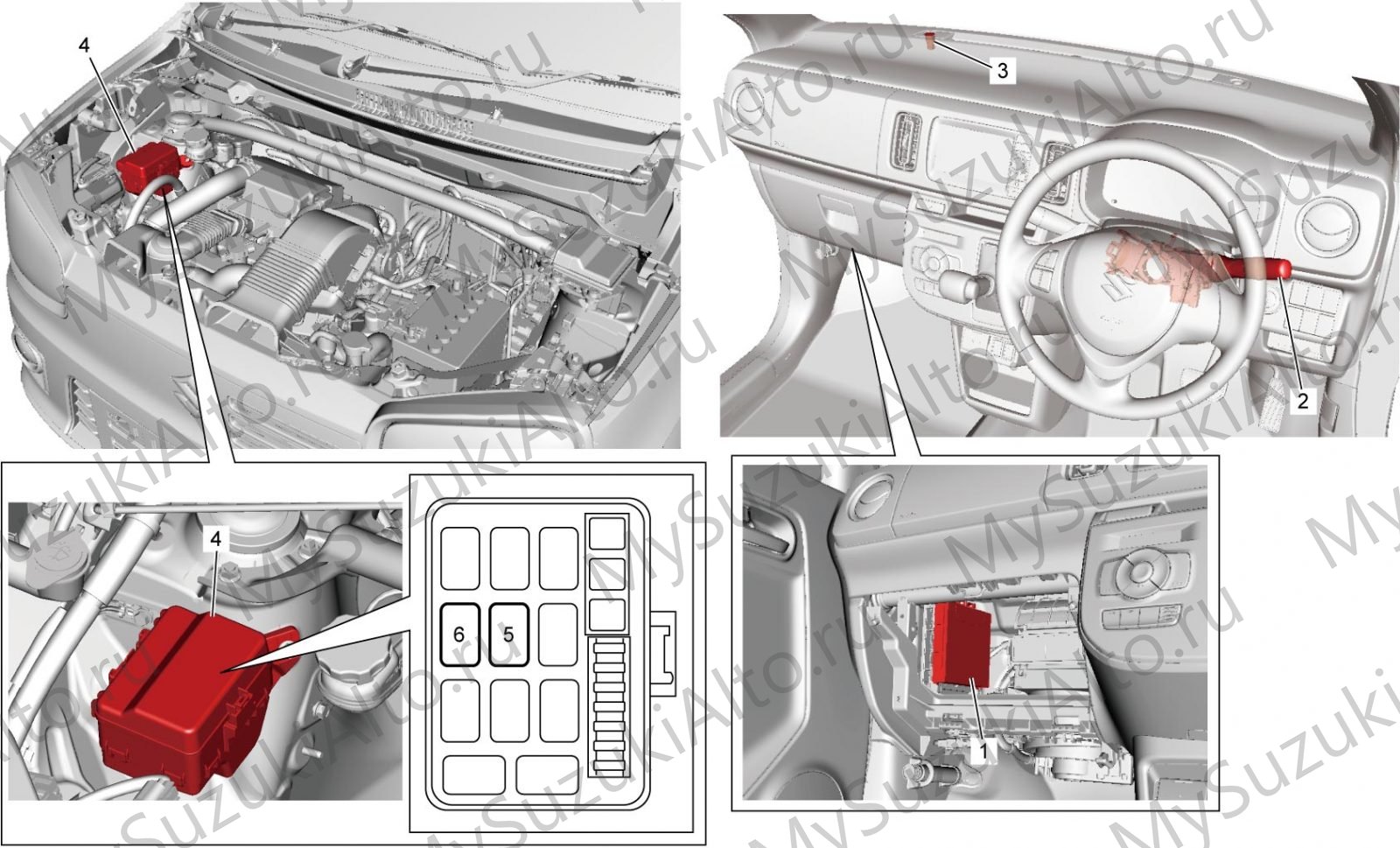

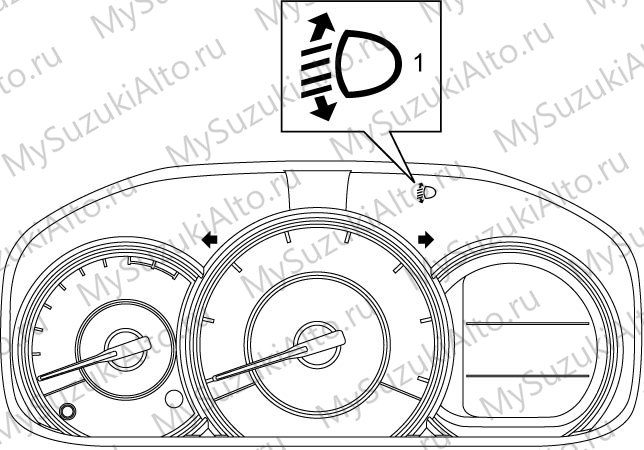

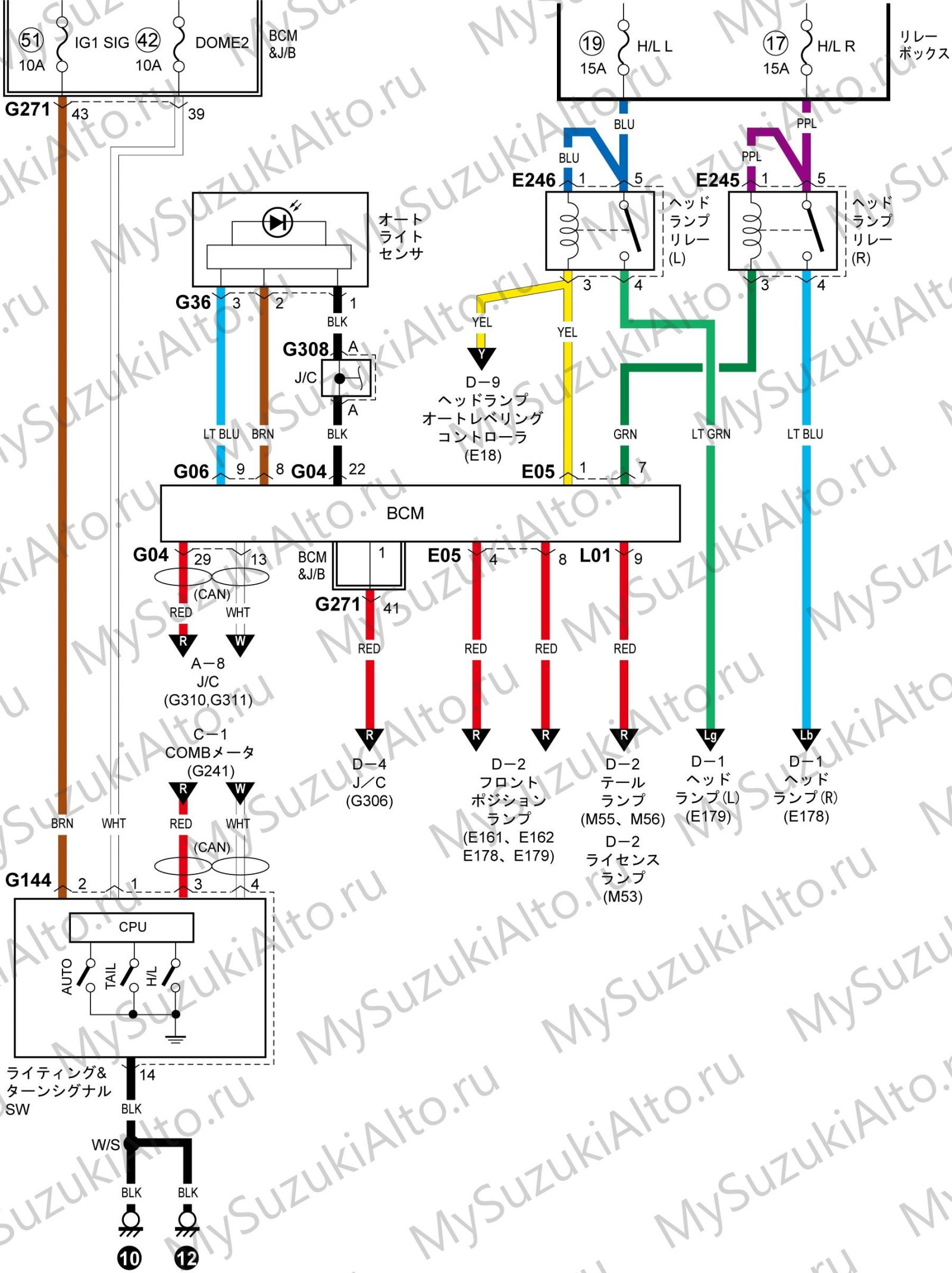

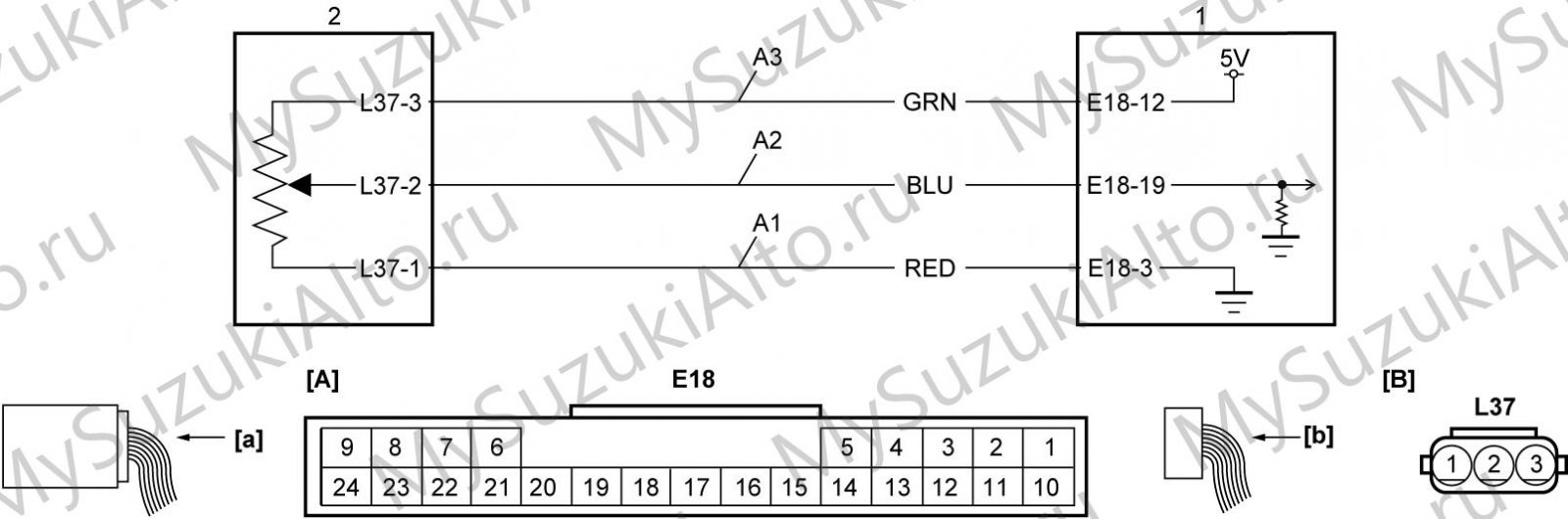

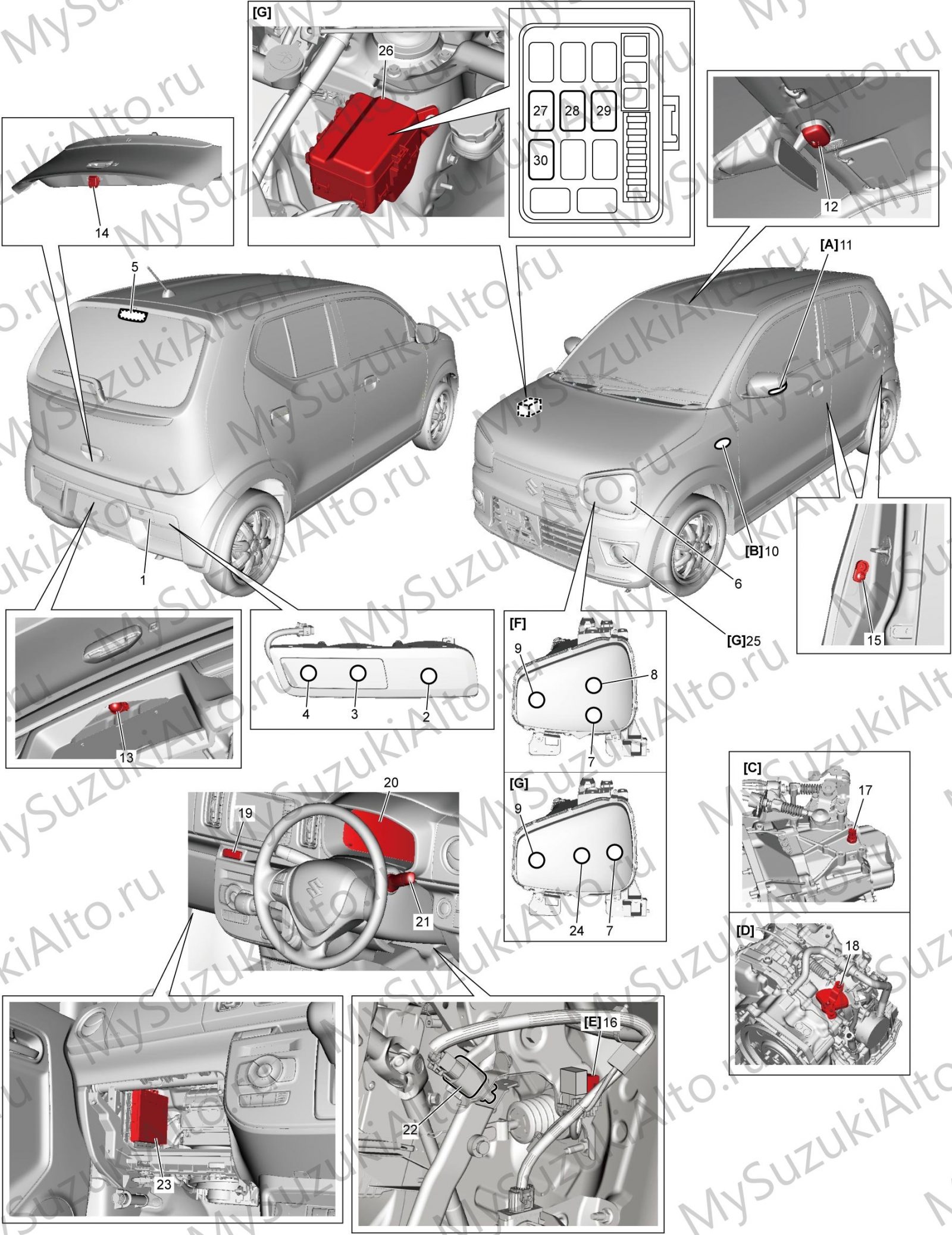

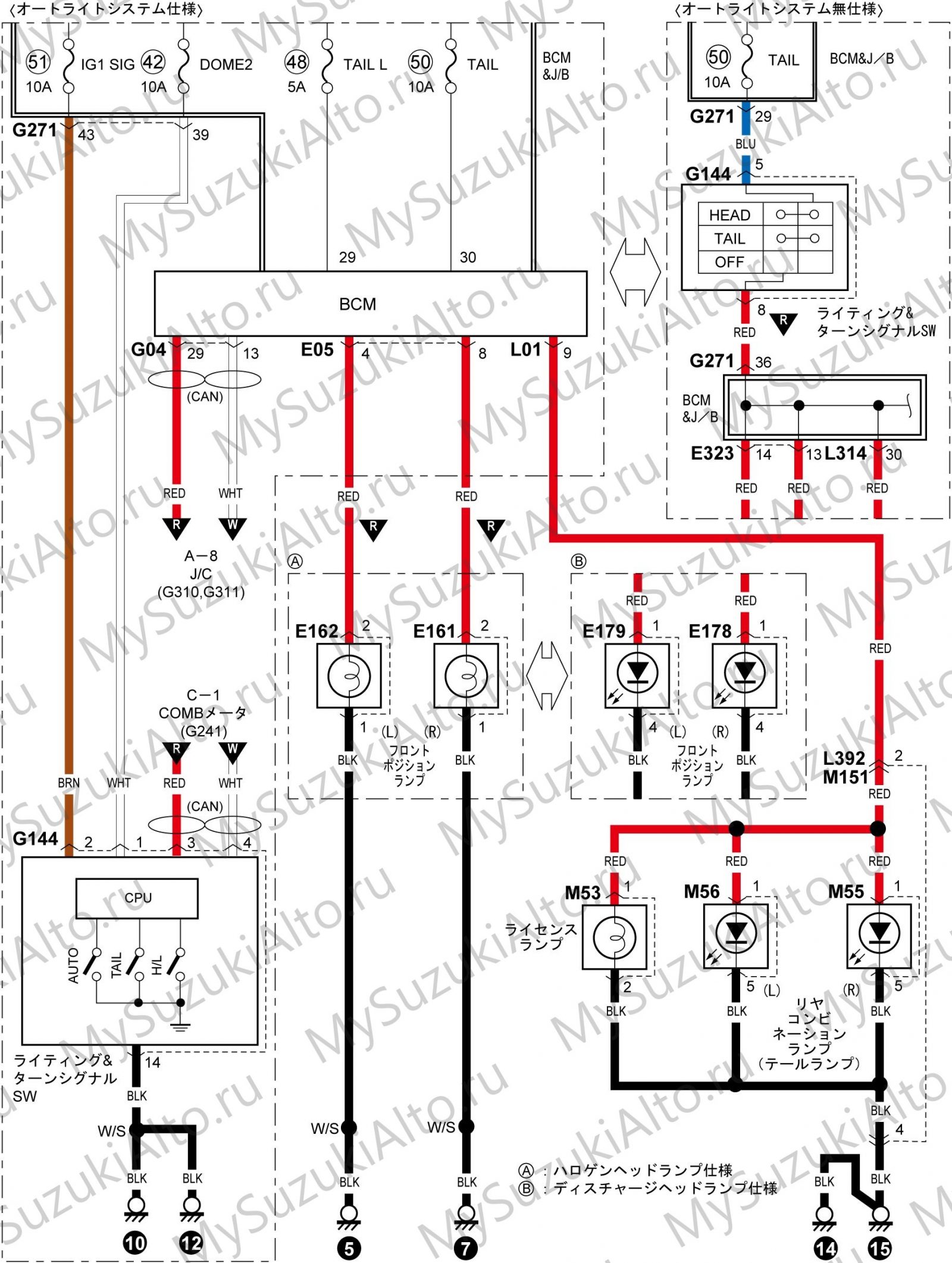

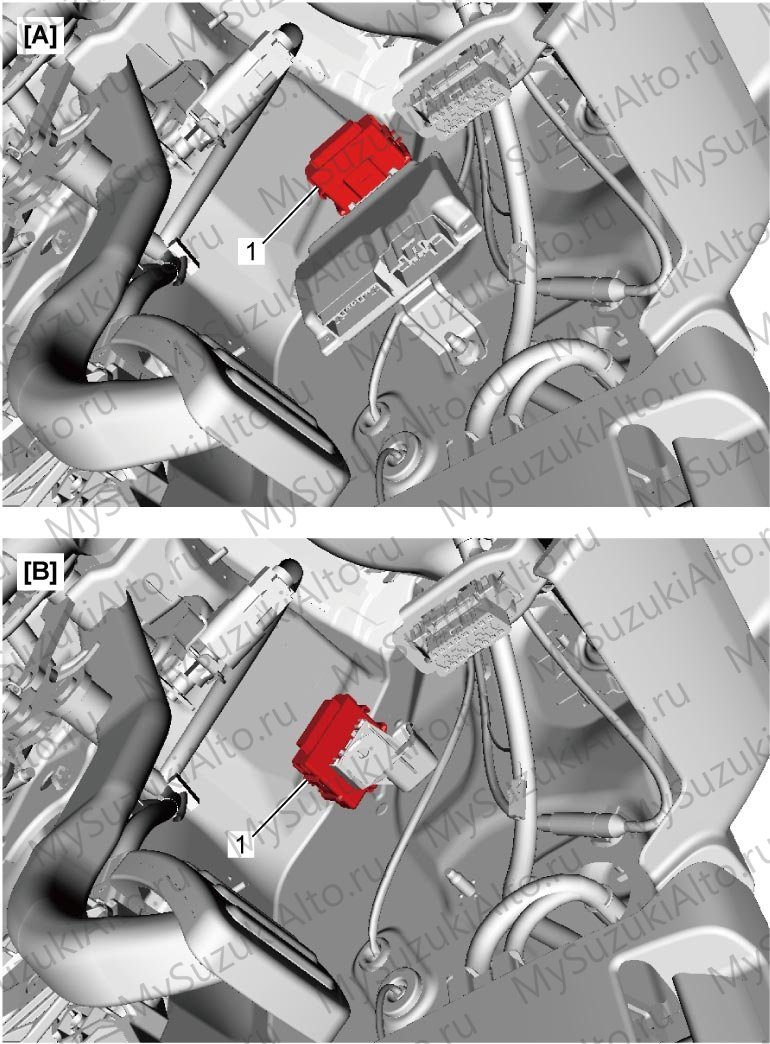

• Схема и конфигурация системы освещения, включая автоматическое включение света и систему автоматической регулировки фар для исполнений с газоразрядными лампами.

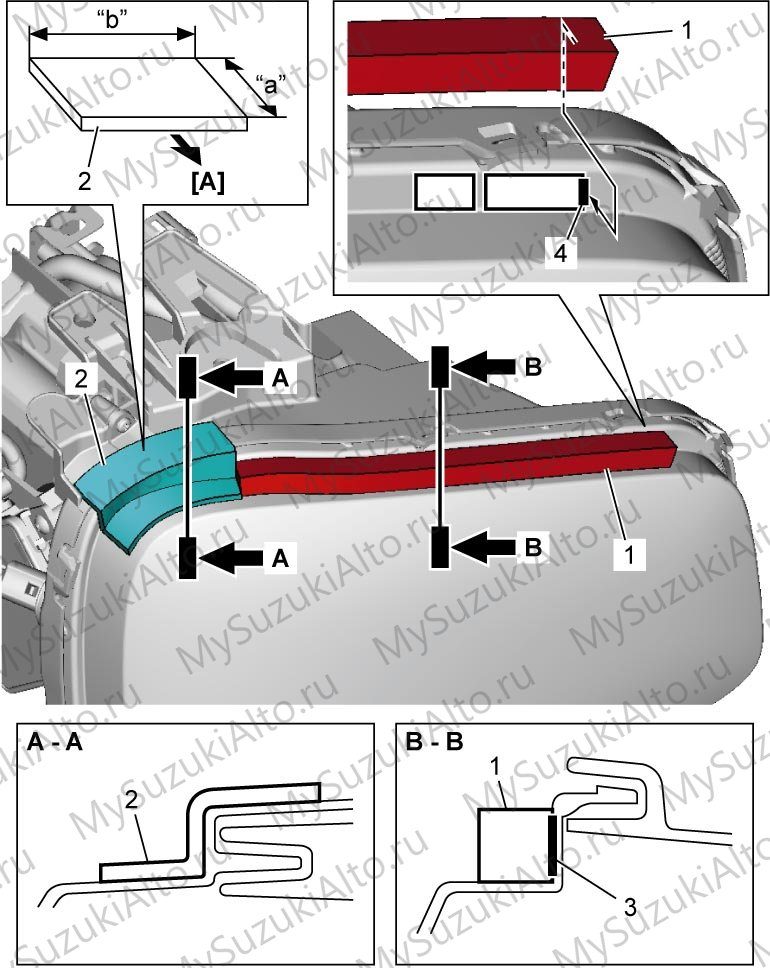

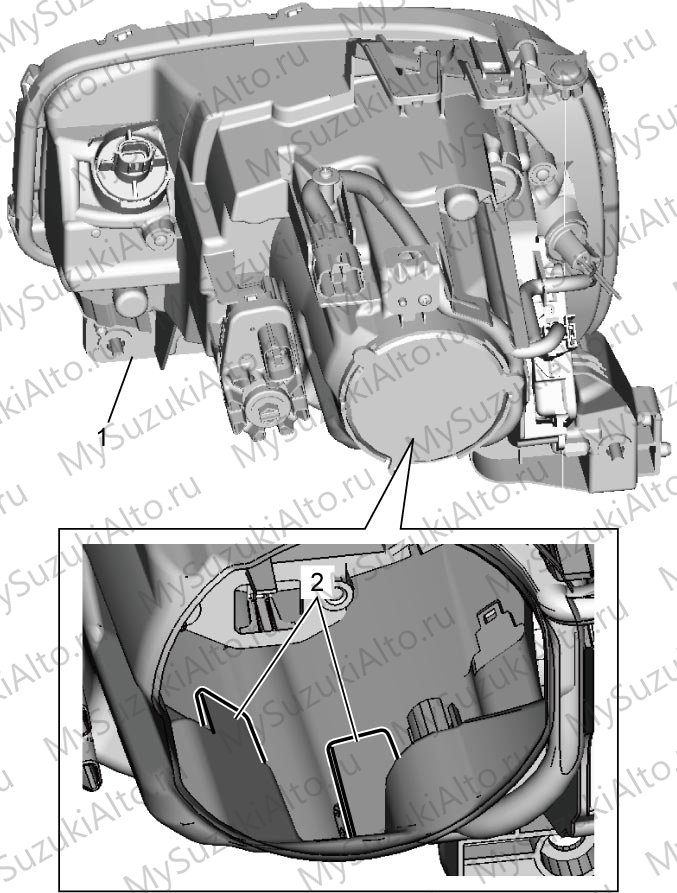

• Отдельные меры предосторожности при работе с газоразрядными фарами и со светодиодными элементами.

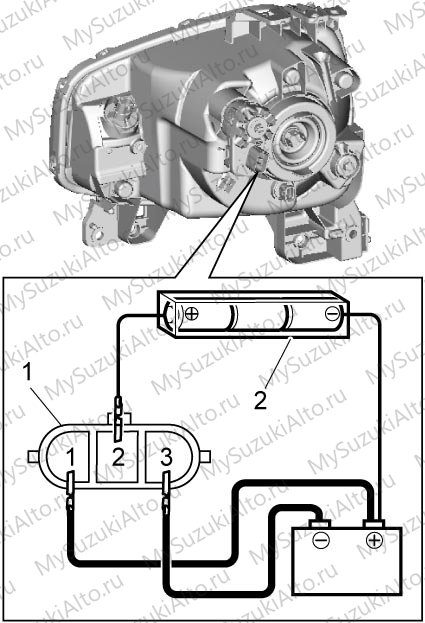

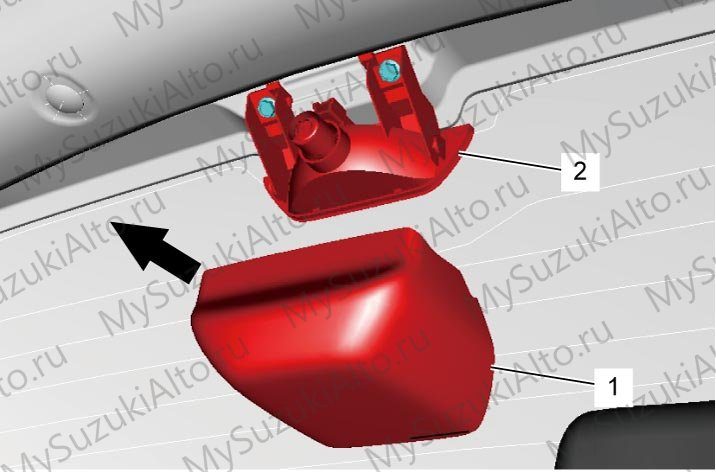

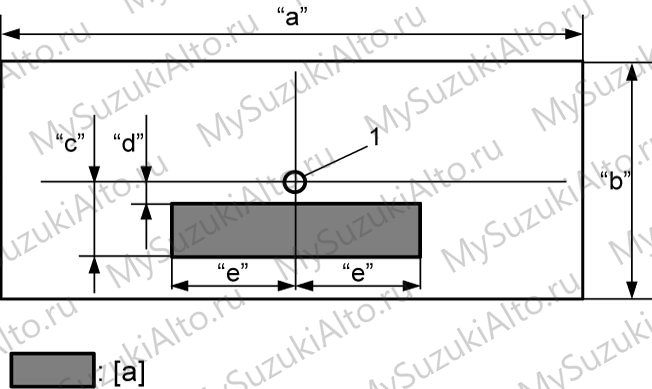

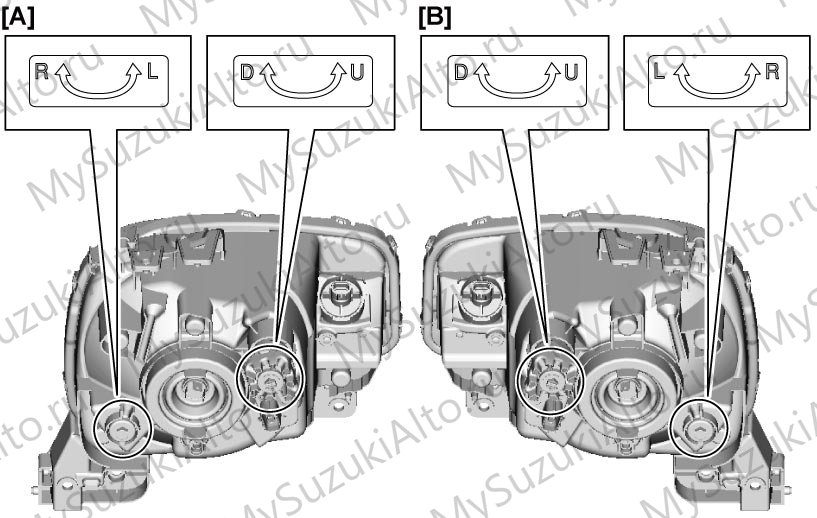

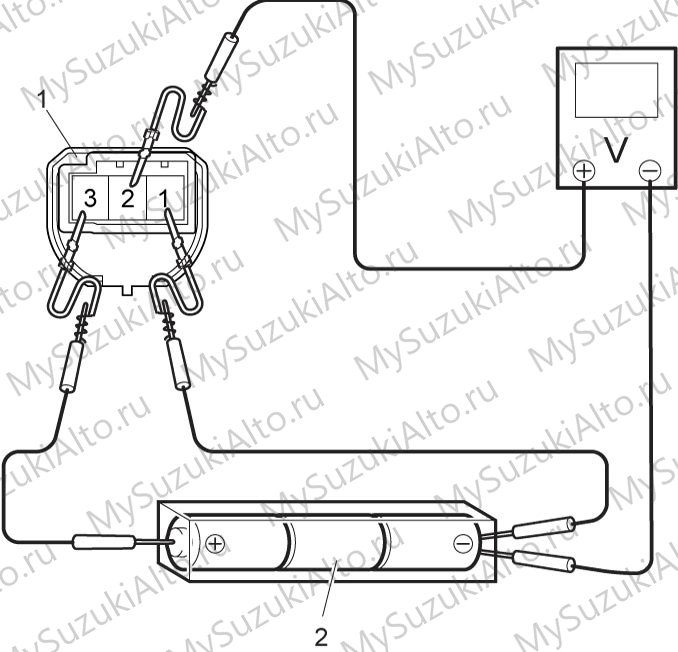

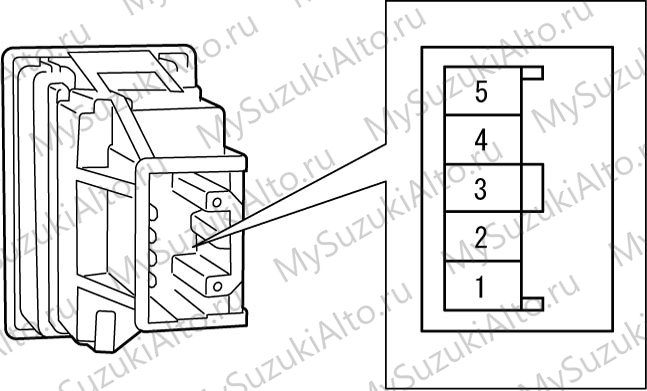

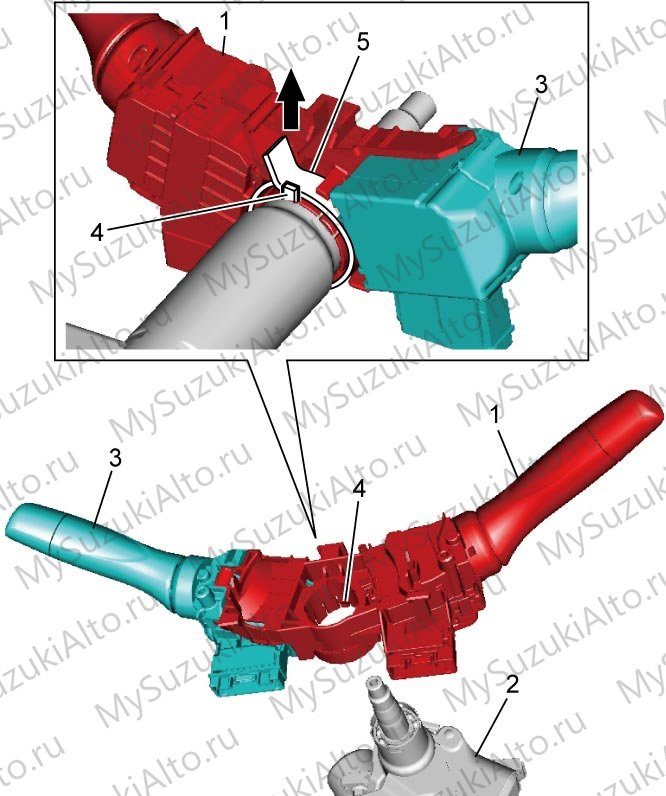

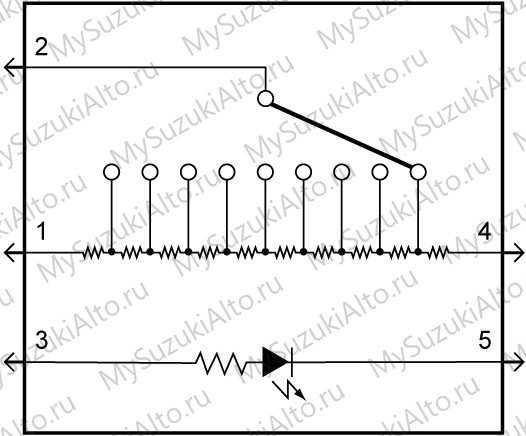

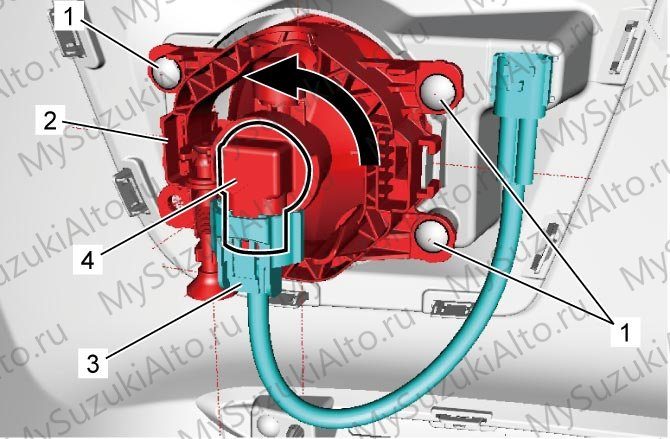

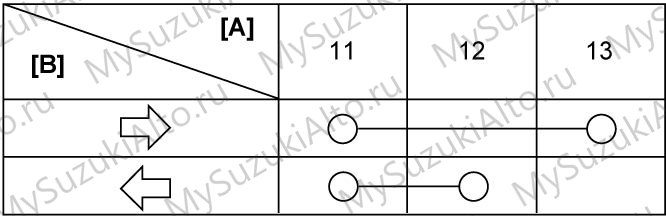

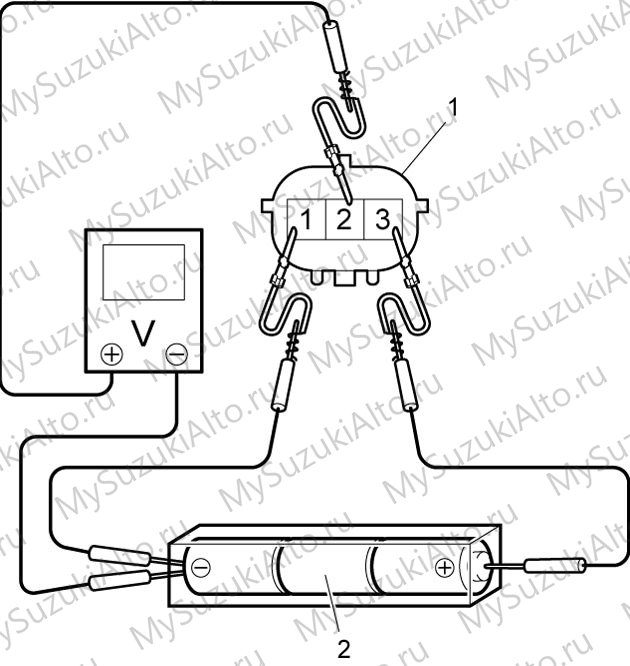

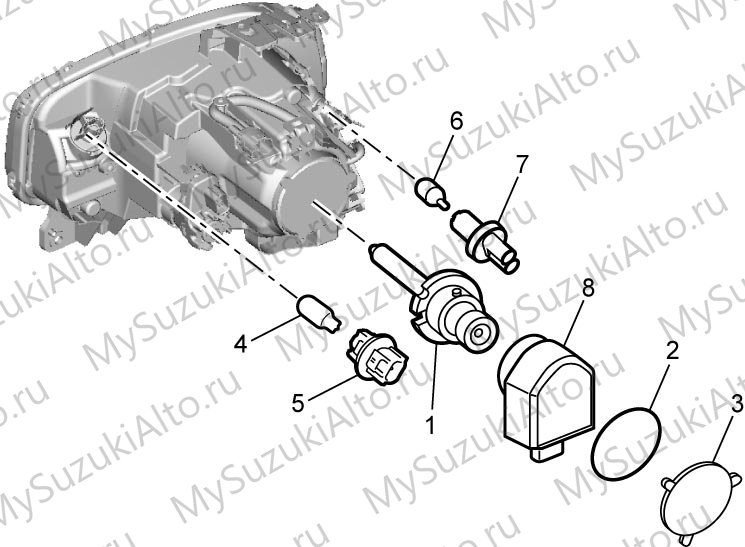

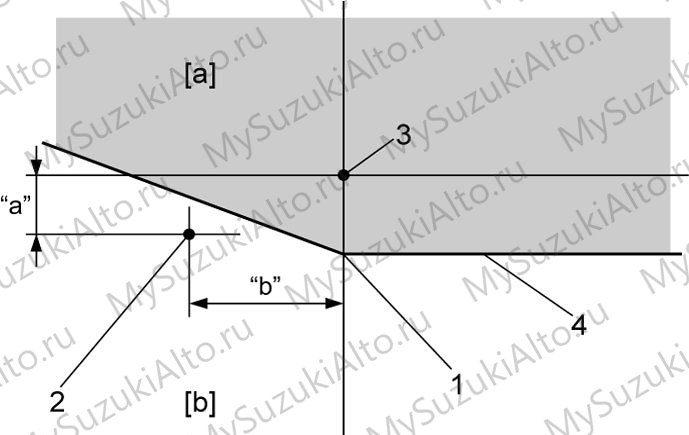

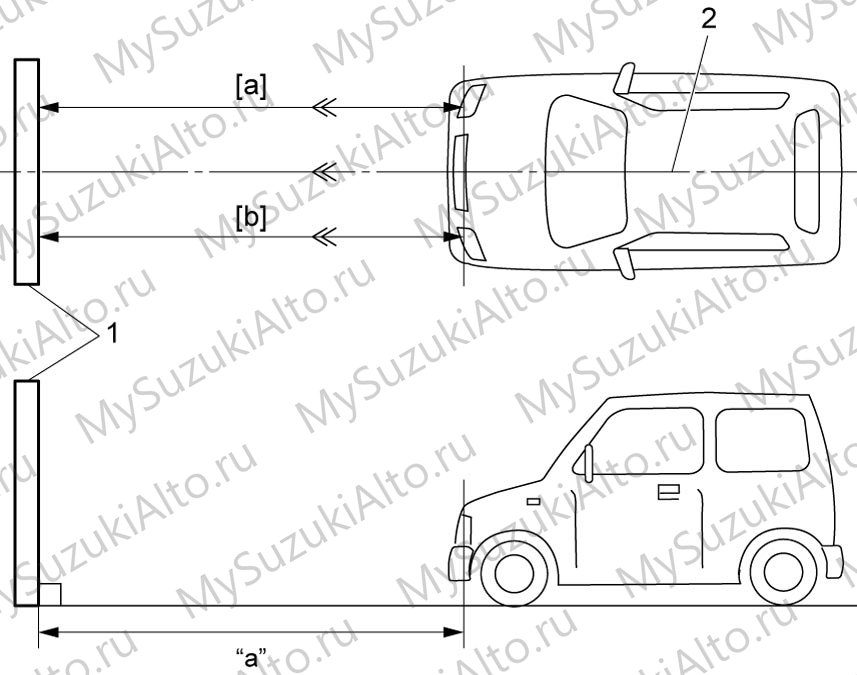

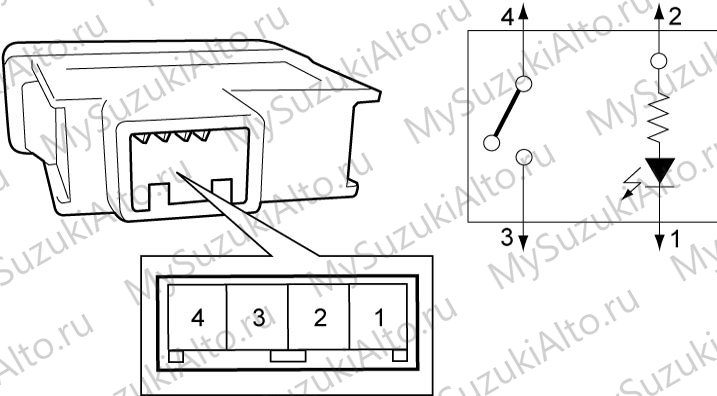

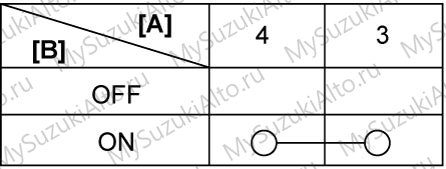

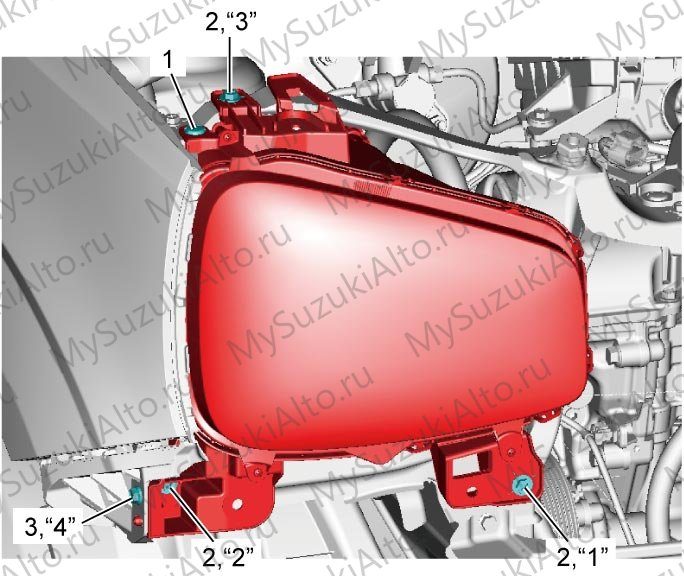

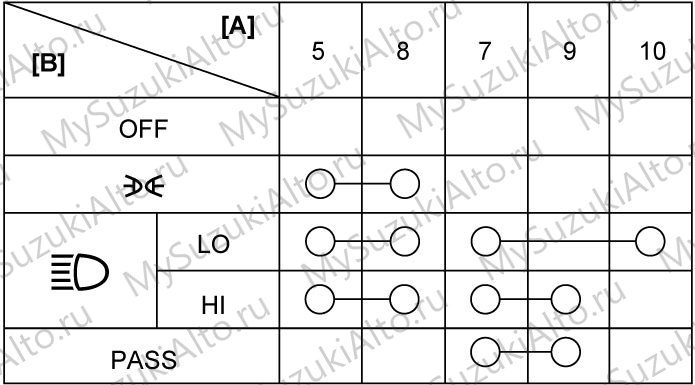

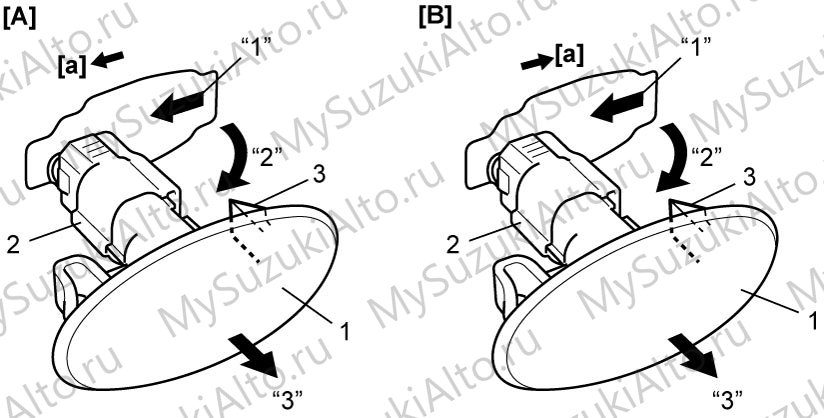

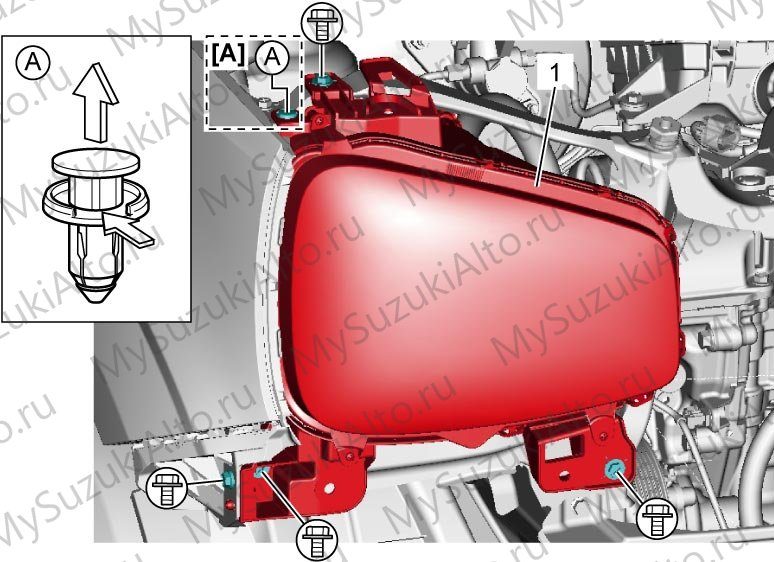

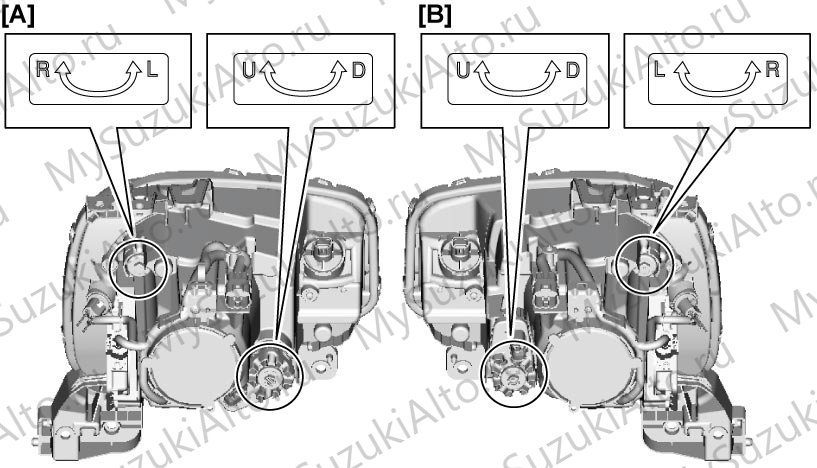

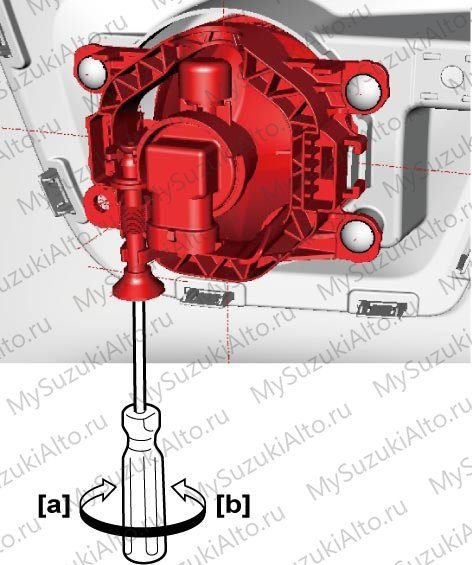

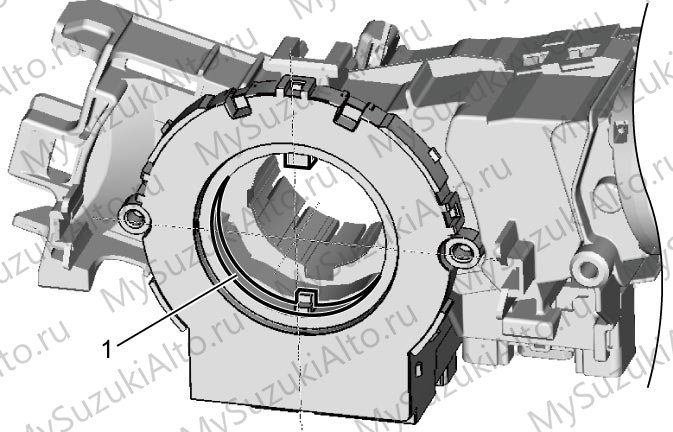

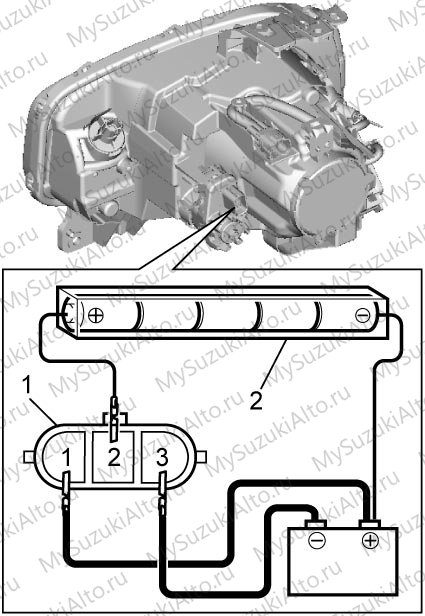

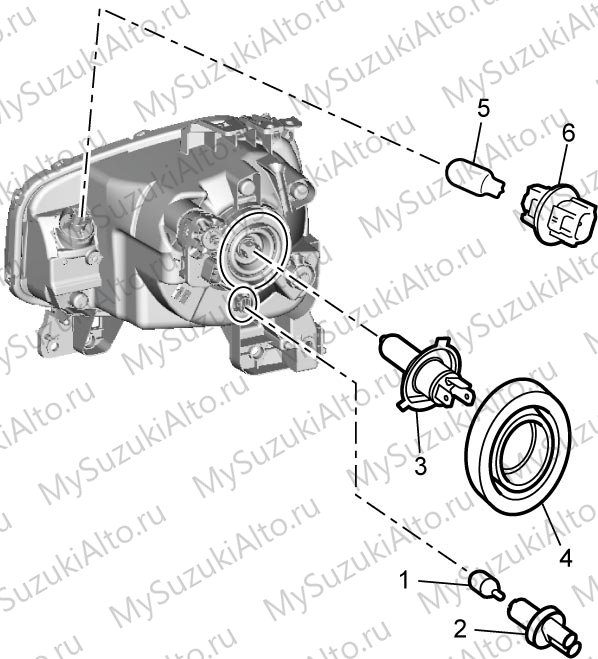

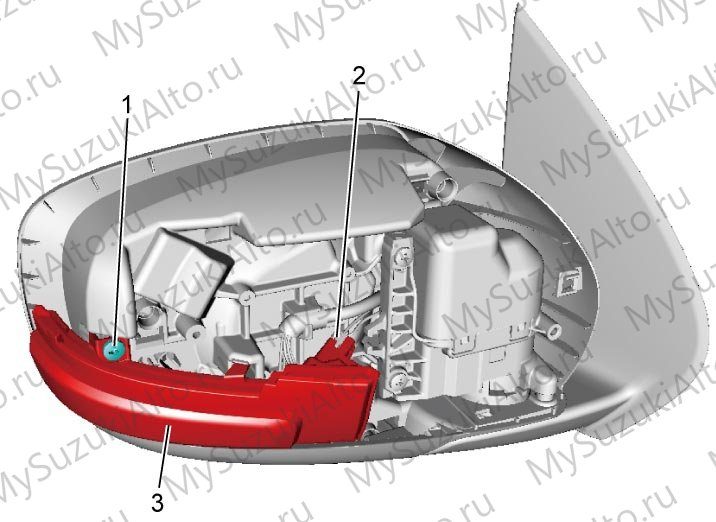

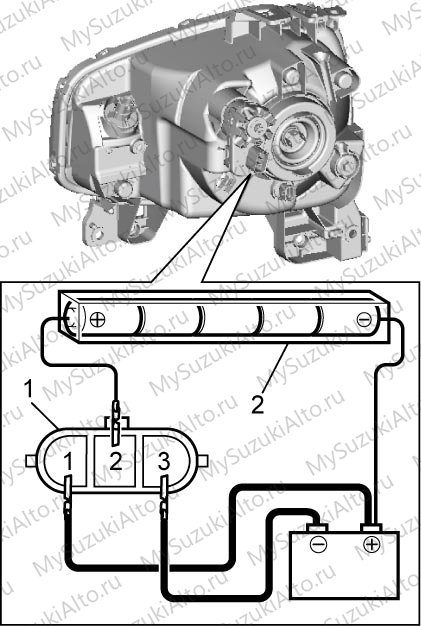

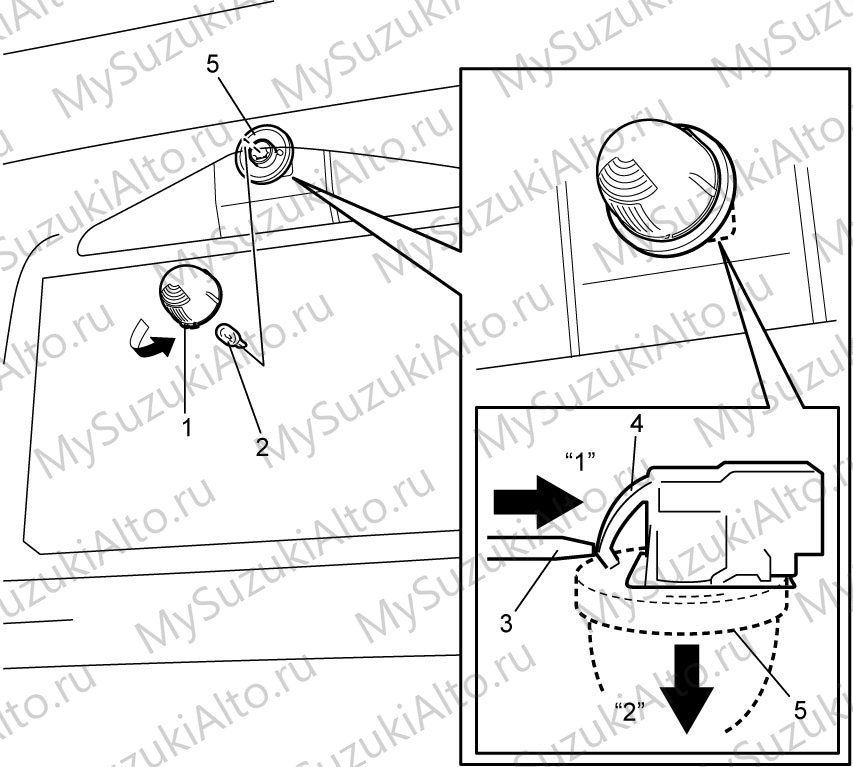

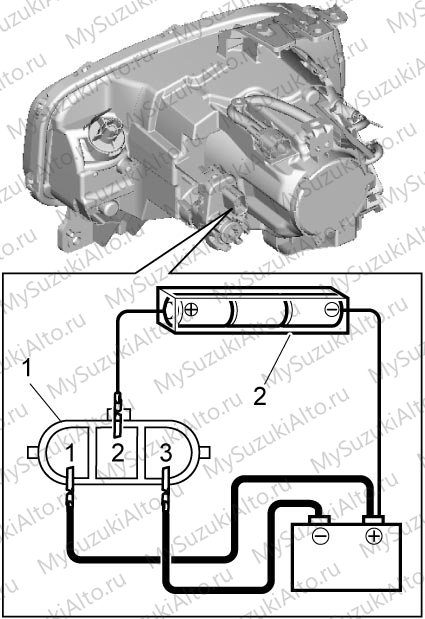

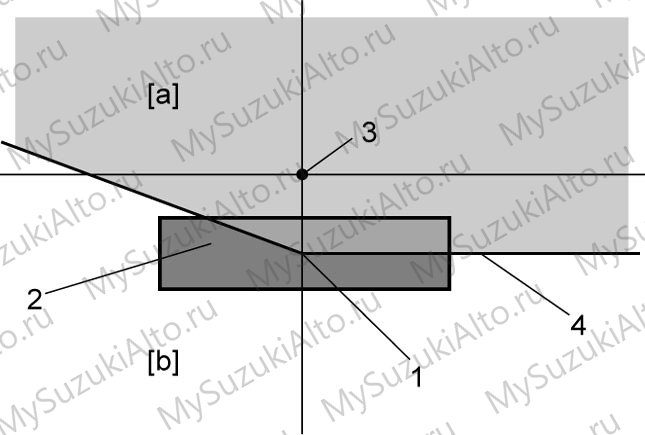

• Проверки и замена ламп выполняются по процедурам раздела.

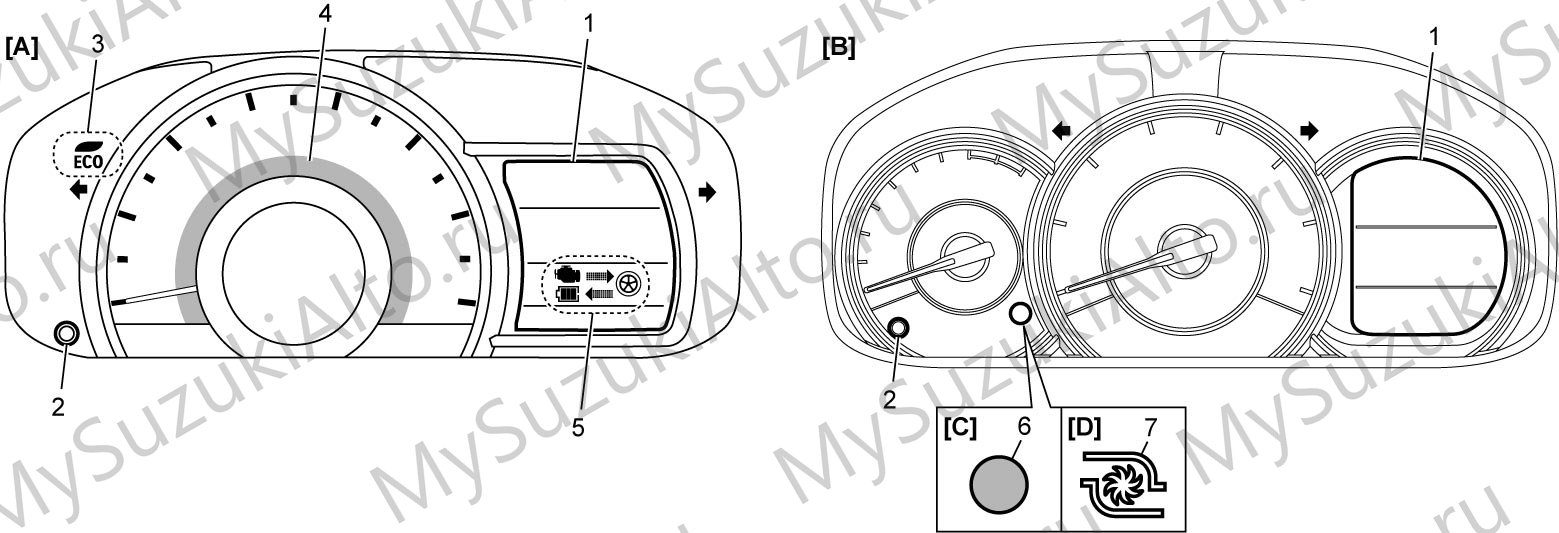

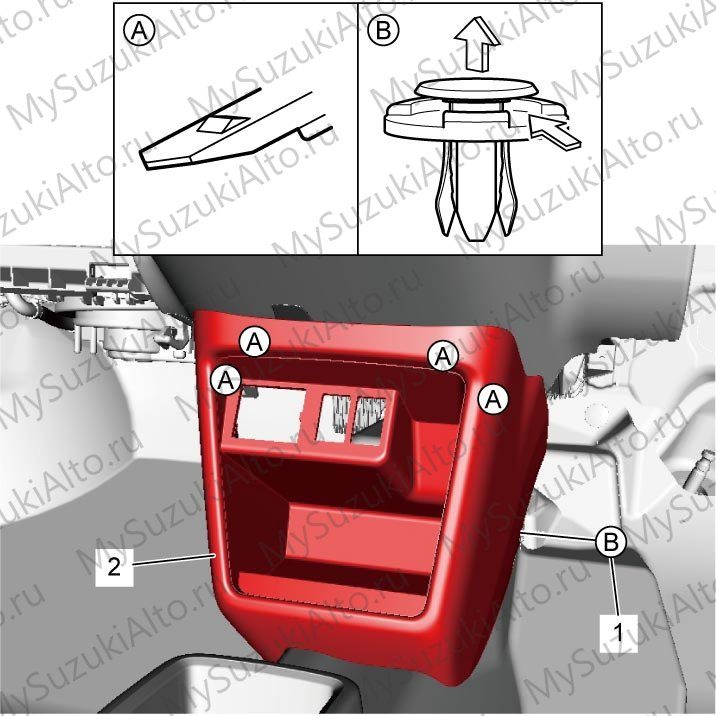

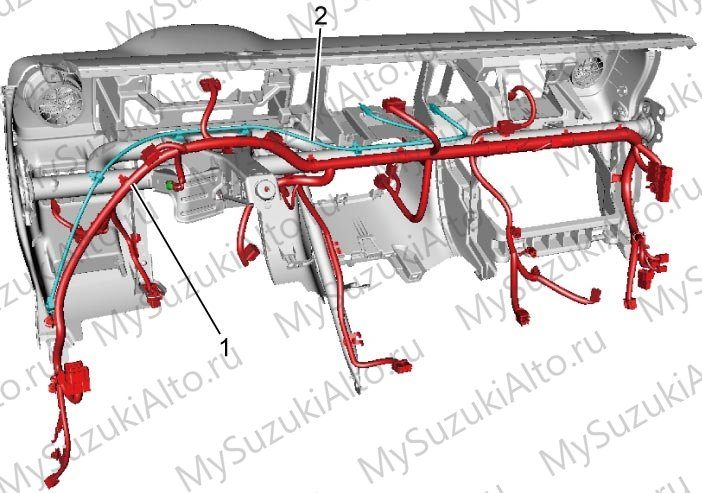

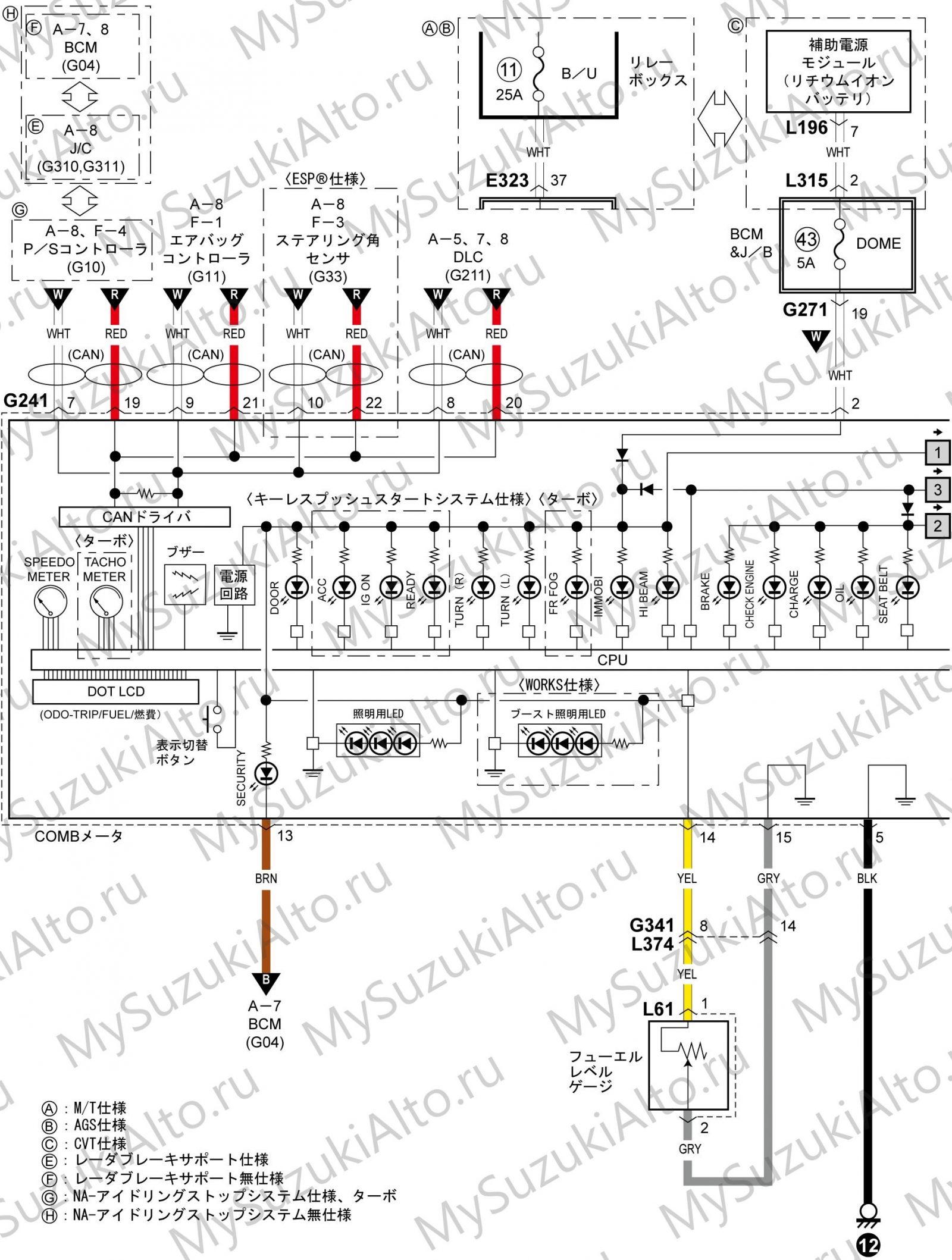

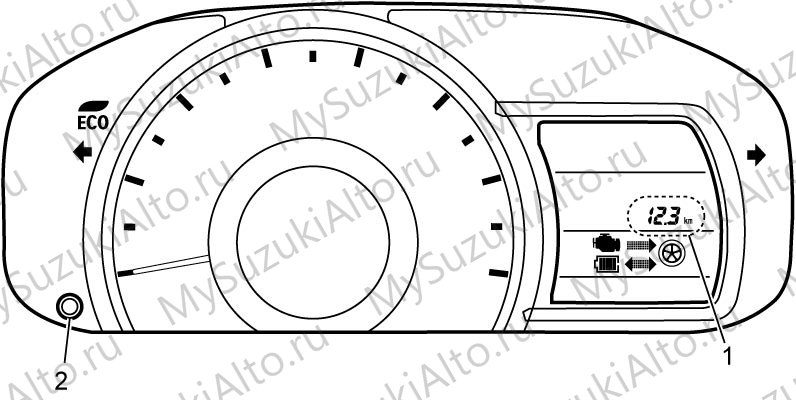

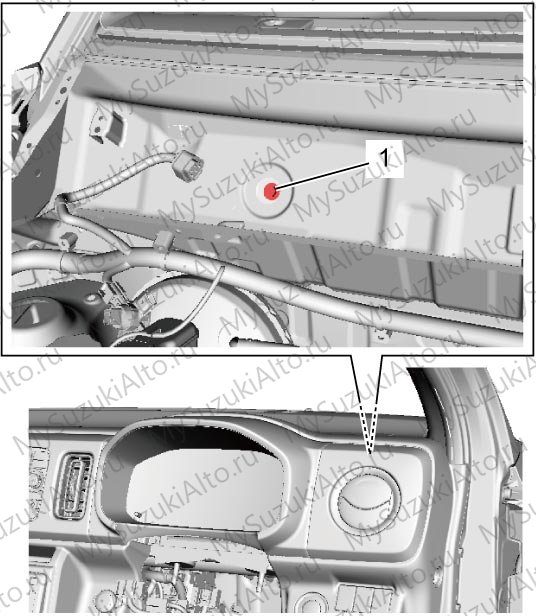

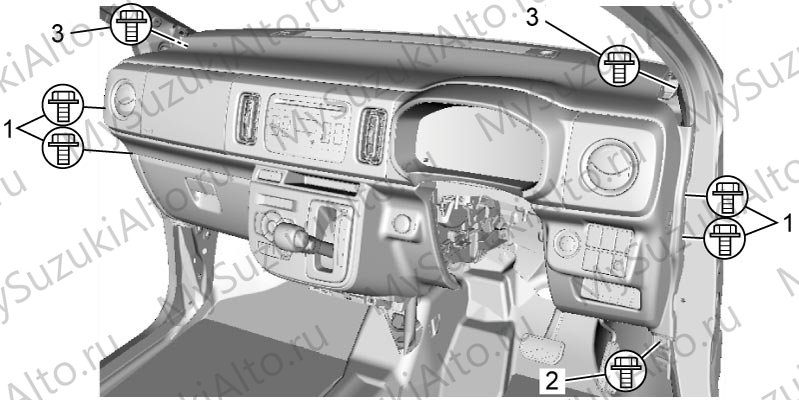

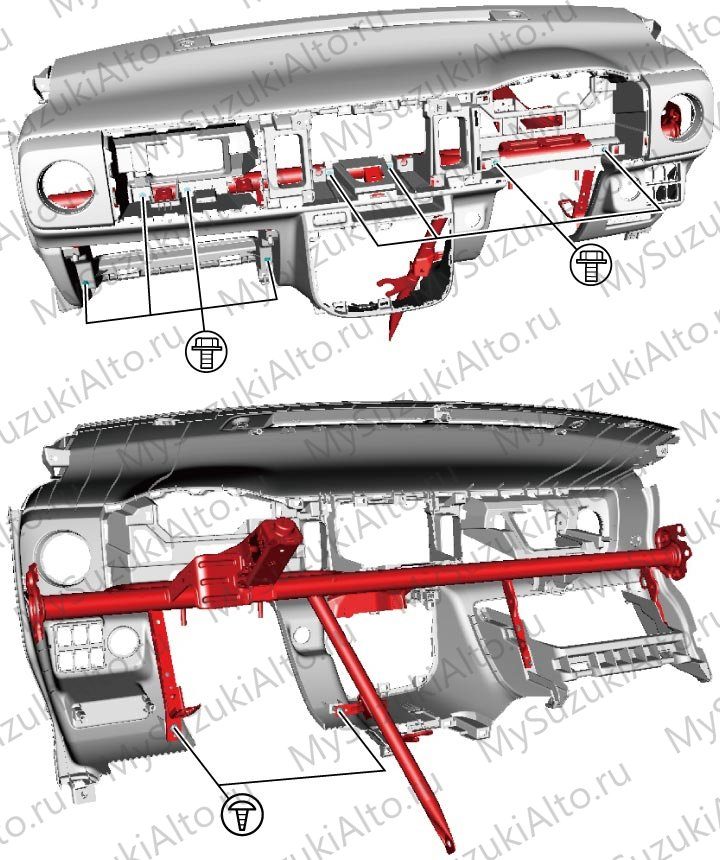

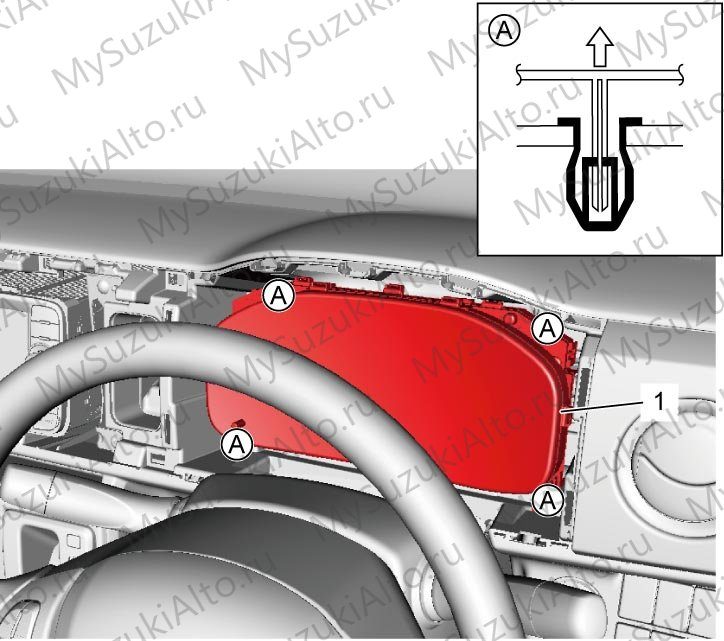

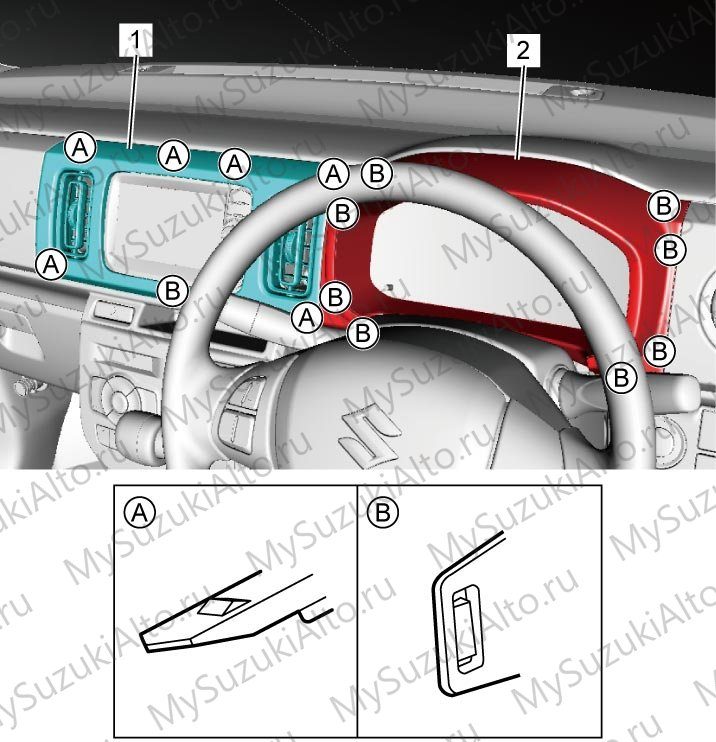

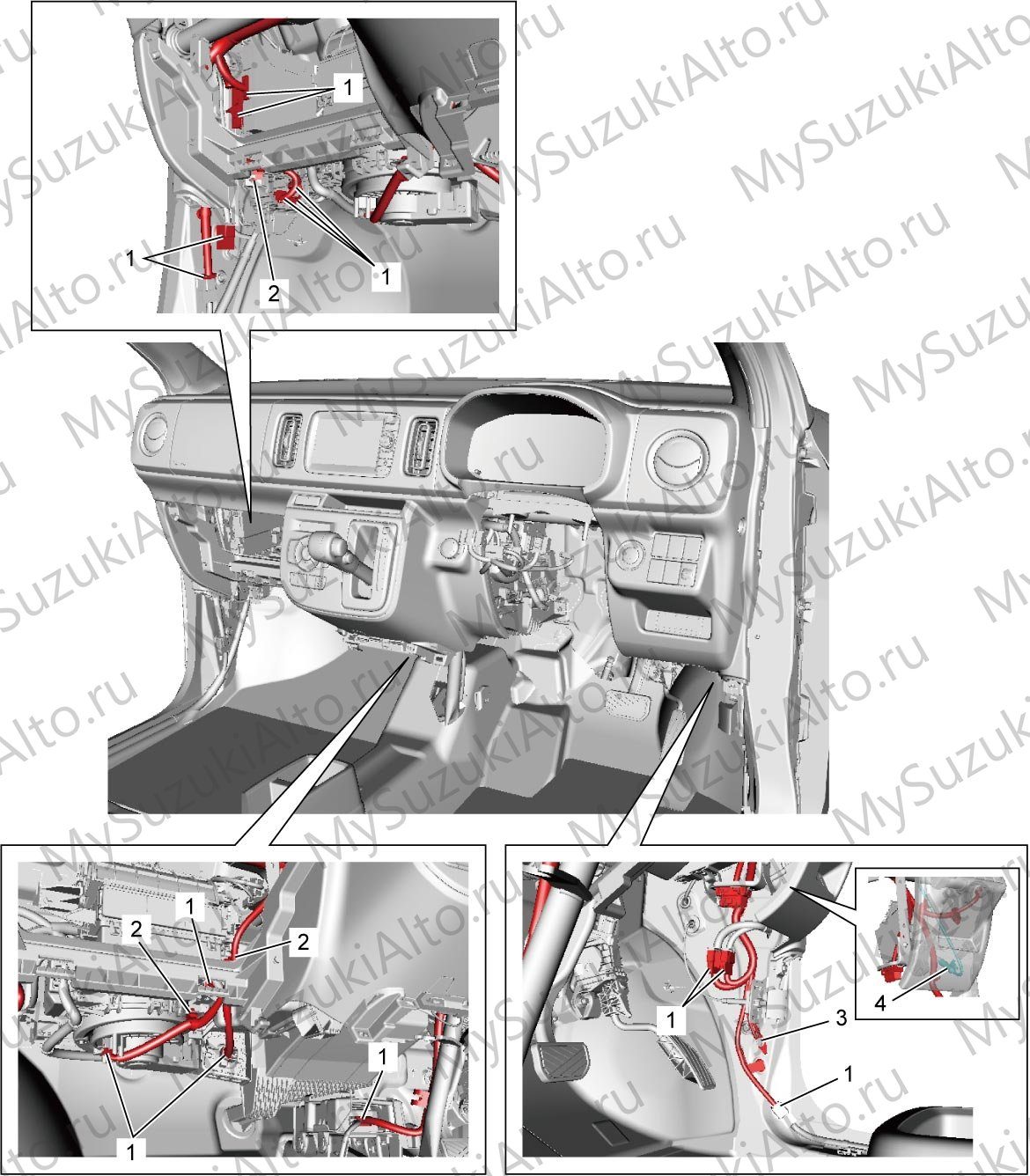

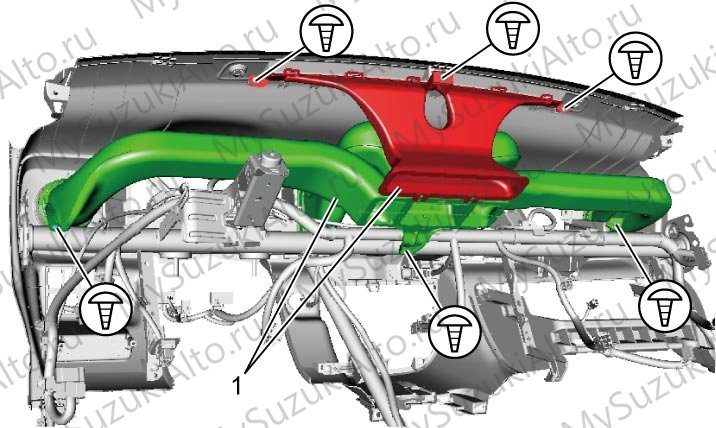

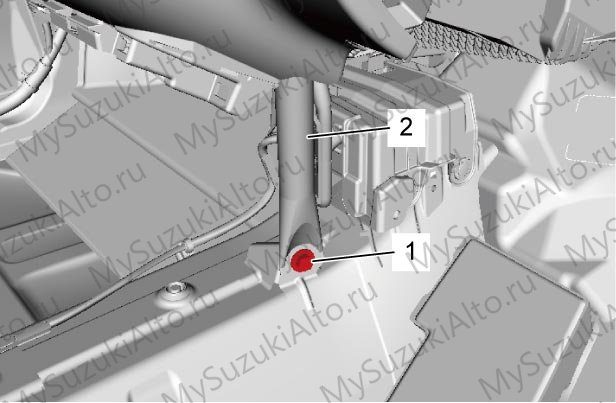

Комбинация приборов (9C)

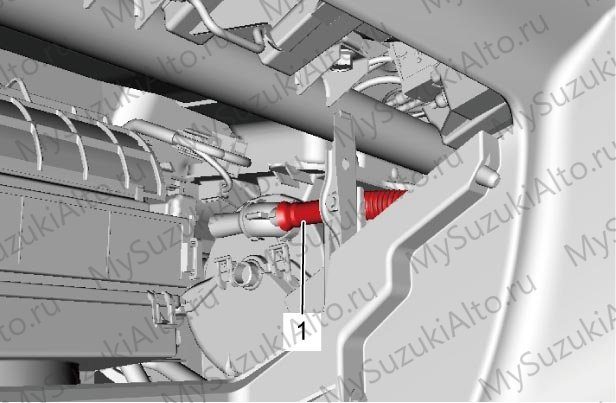

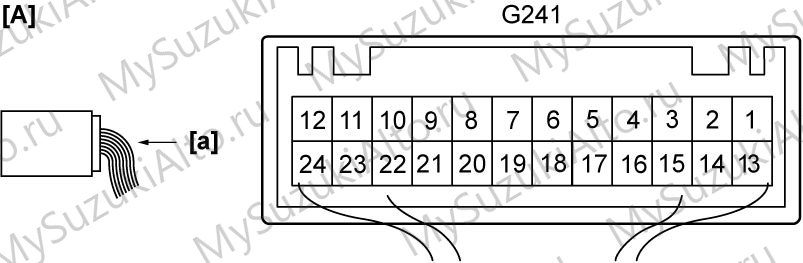

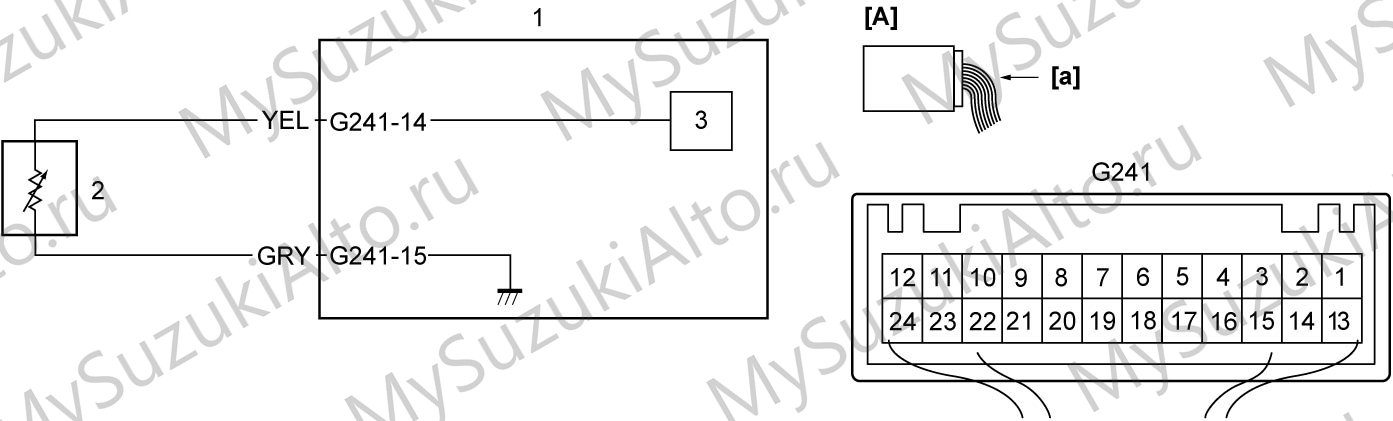

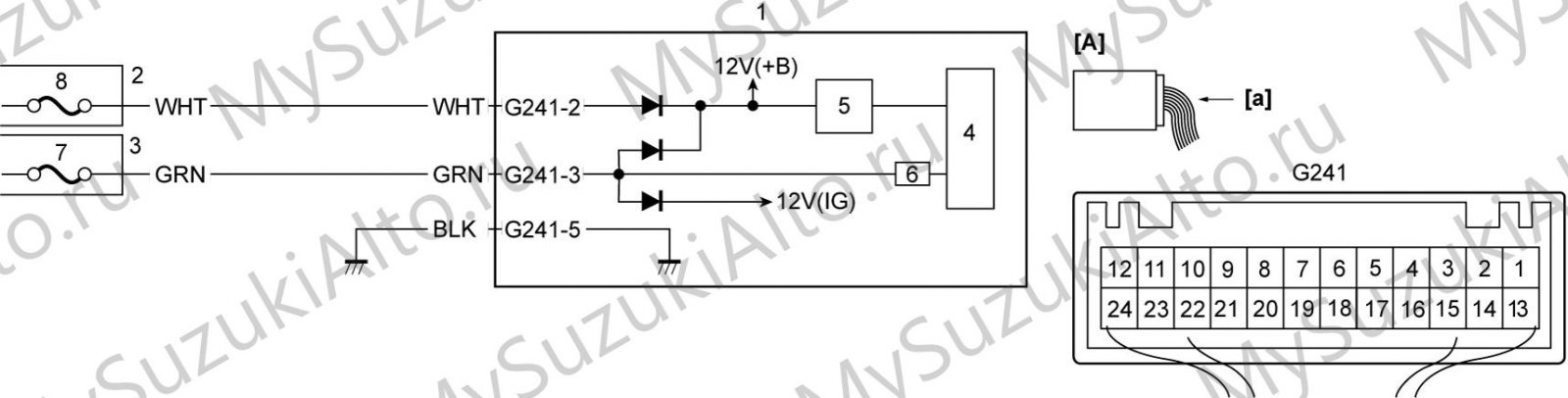

• Проверка системы и цепей комбинации приборов, самодиагностика через Suzuki SDT-II, чтение и стирание кодов.

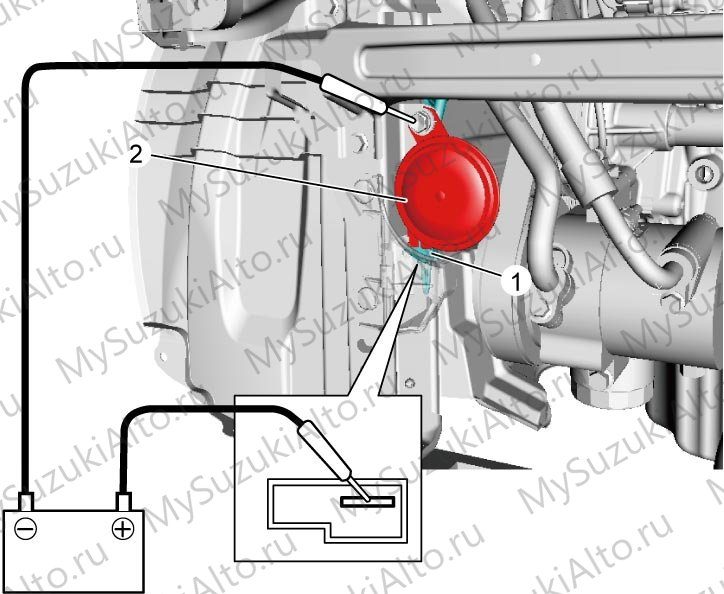

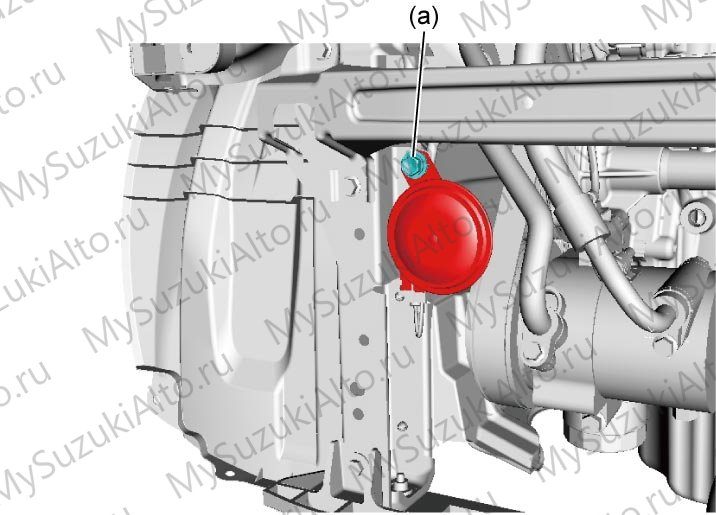

• Активные тесты: полное отклонение указателя топлива, полное и заданное отклонение спидометра и тахометра, звуковой сигнал.

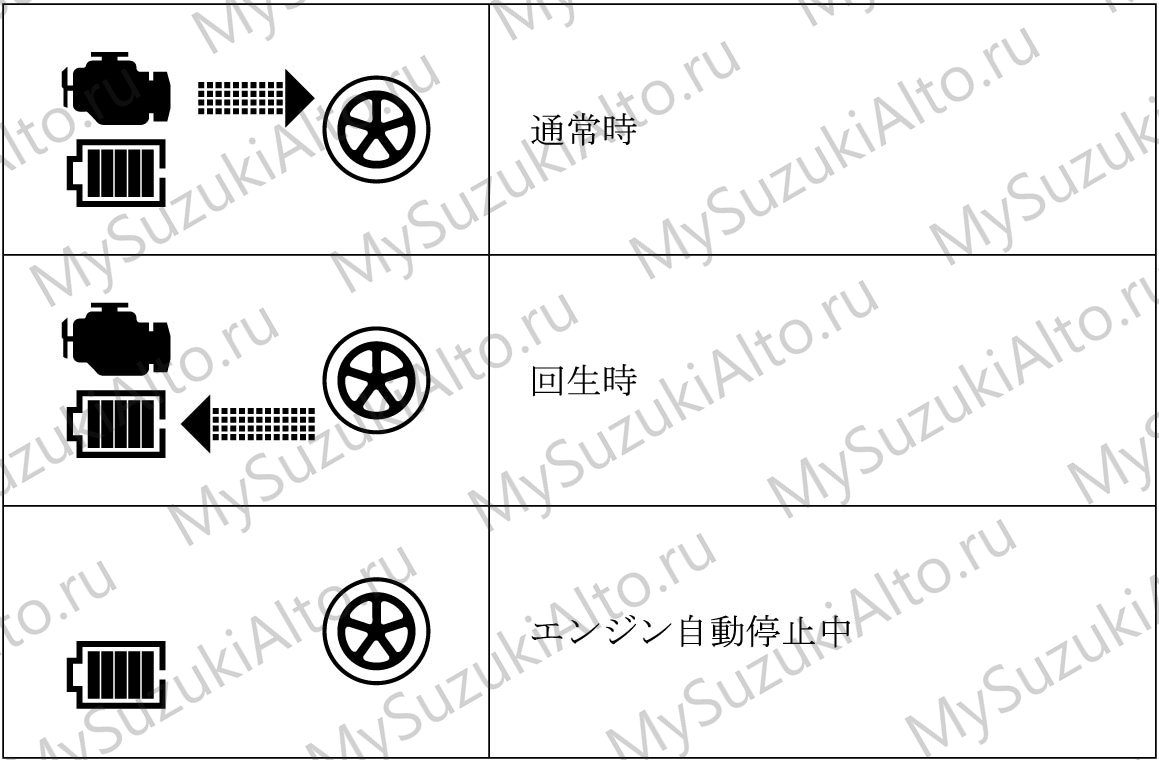

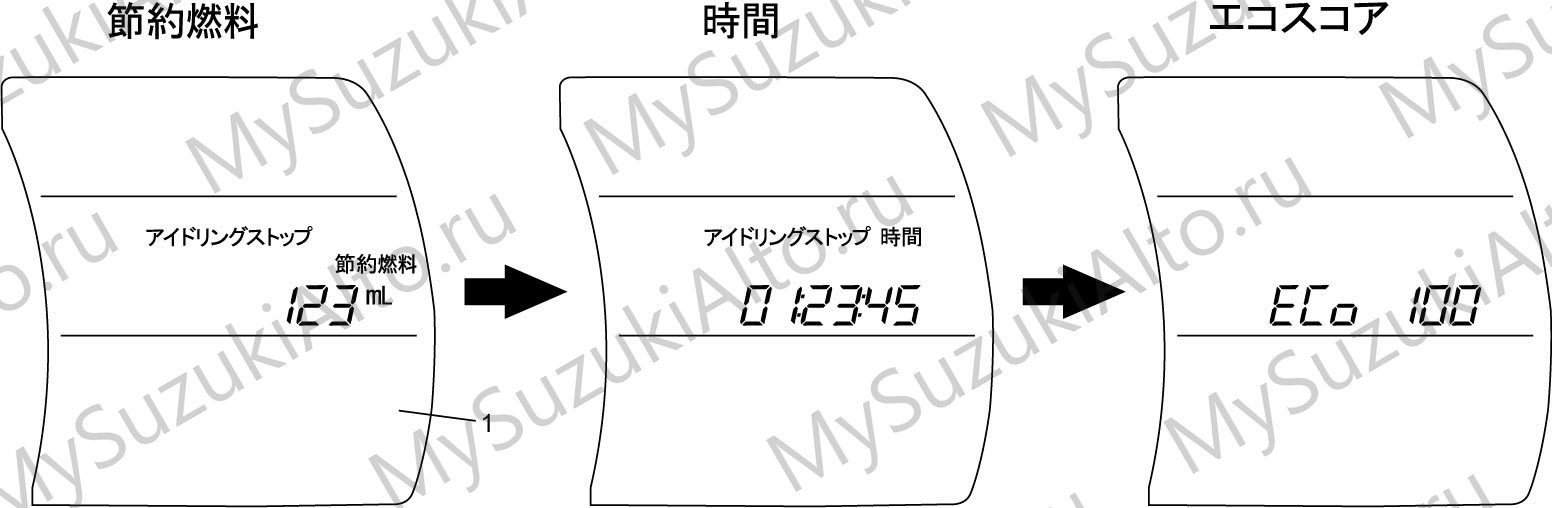

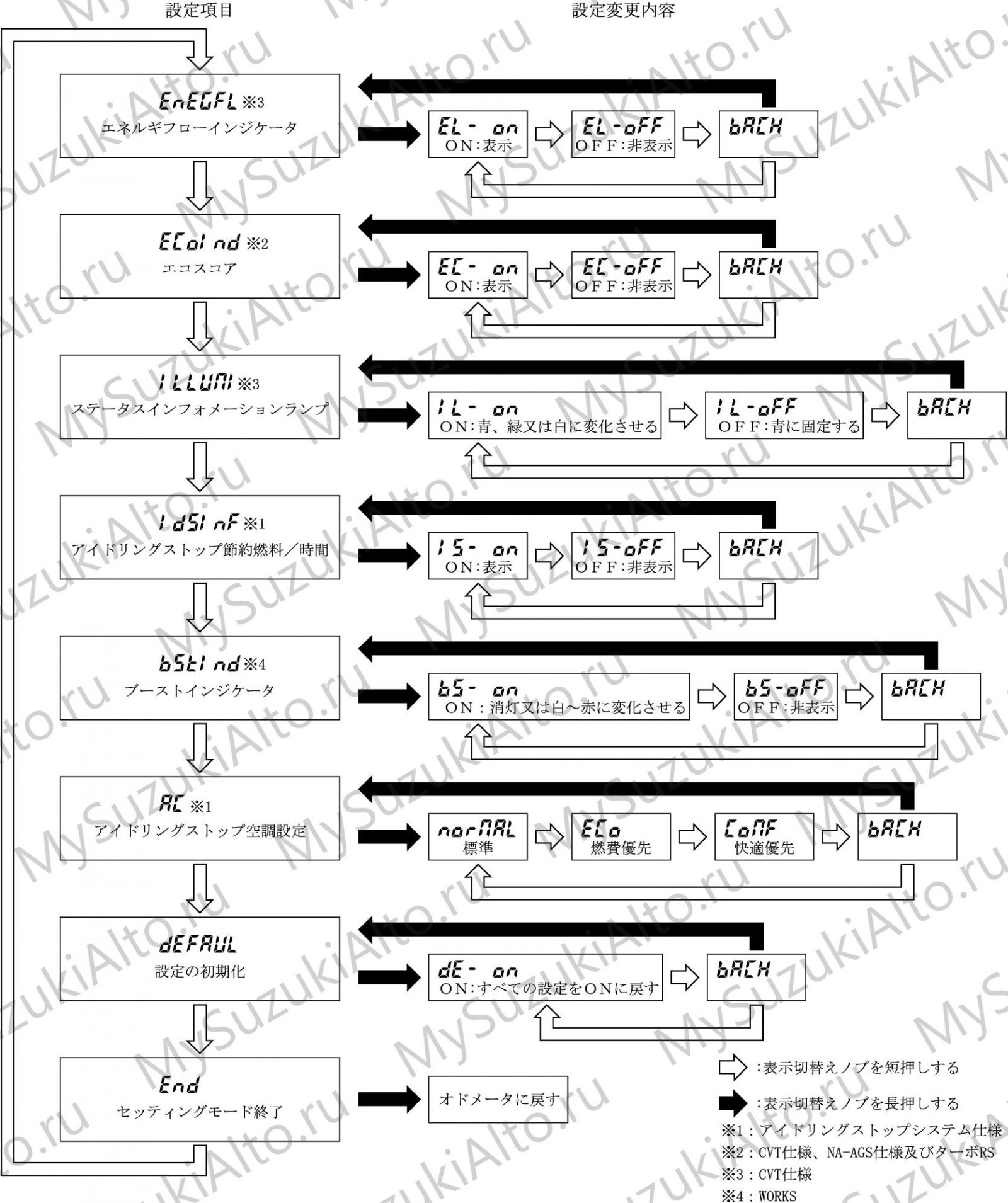

• Через меню утилит настраиваются отображение информационной лампы и индикации эко-вождения, а также эко-оценки.

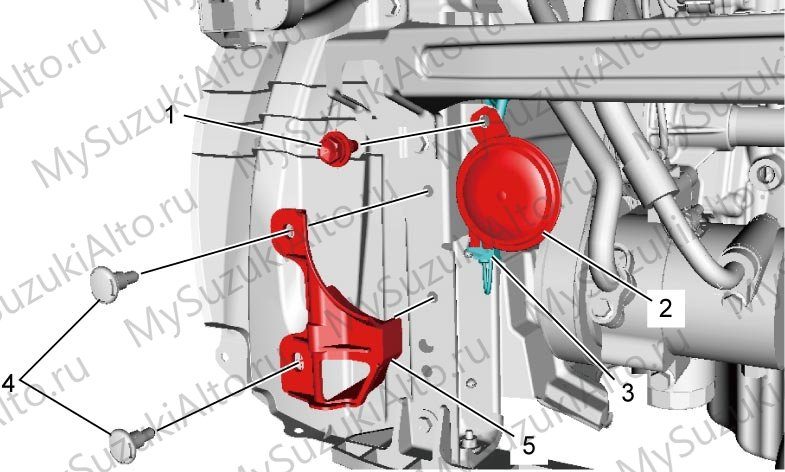

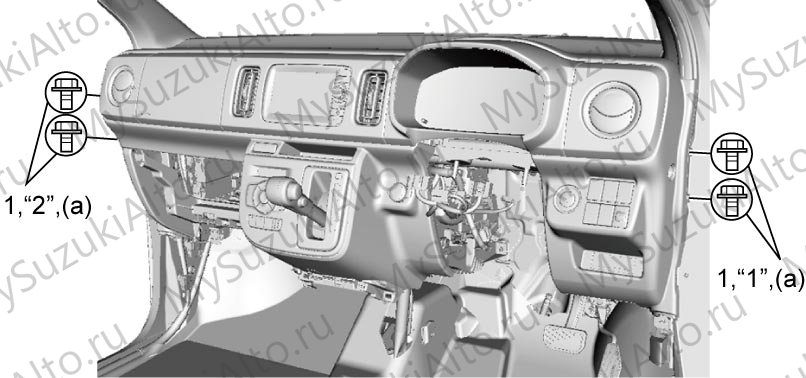

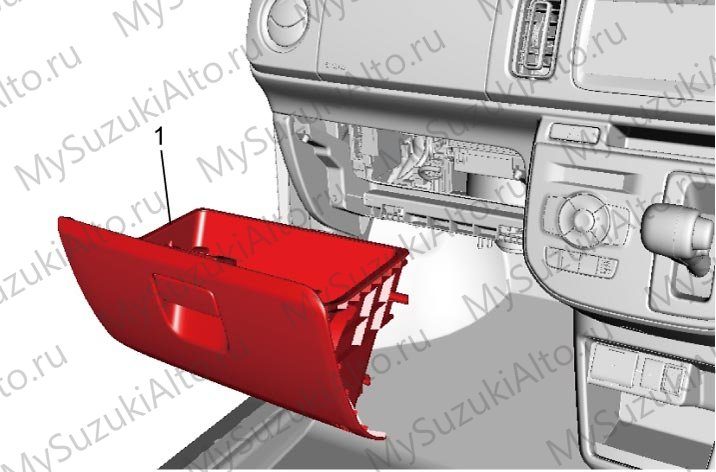

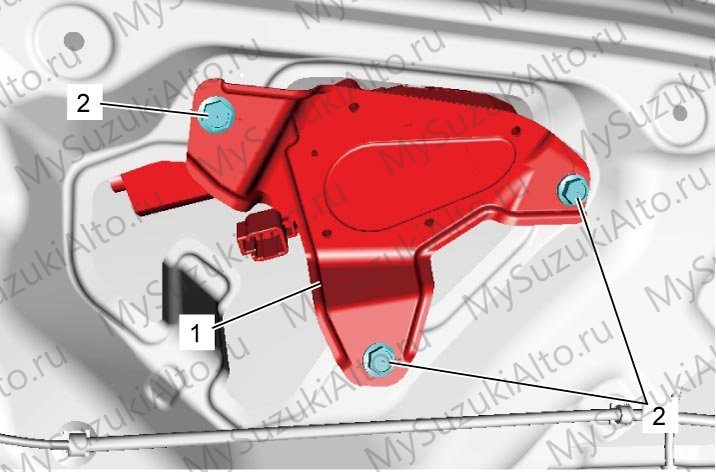

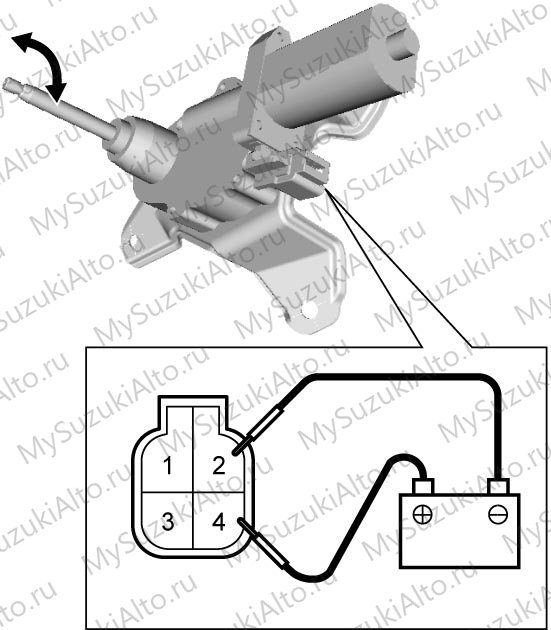

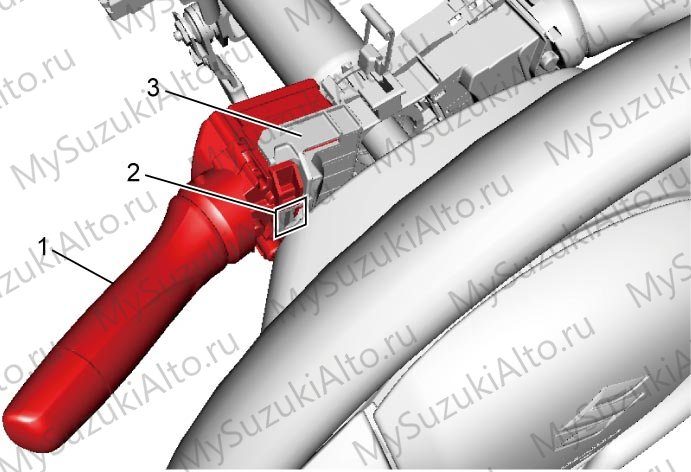

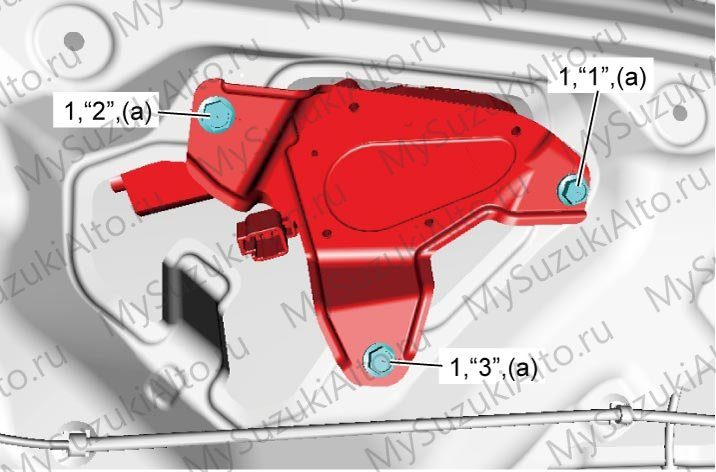

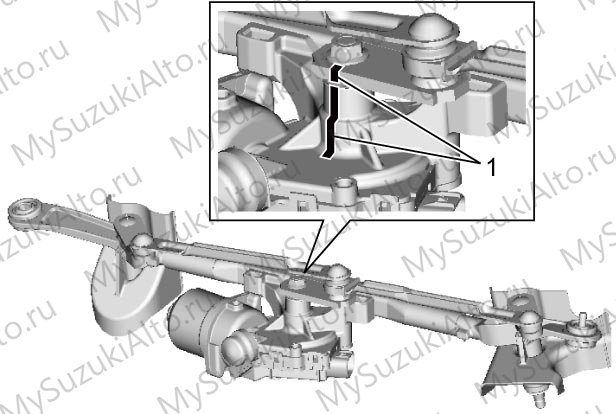

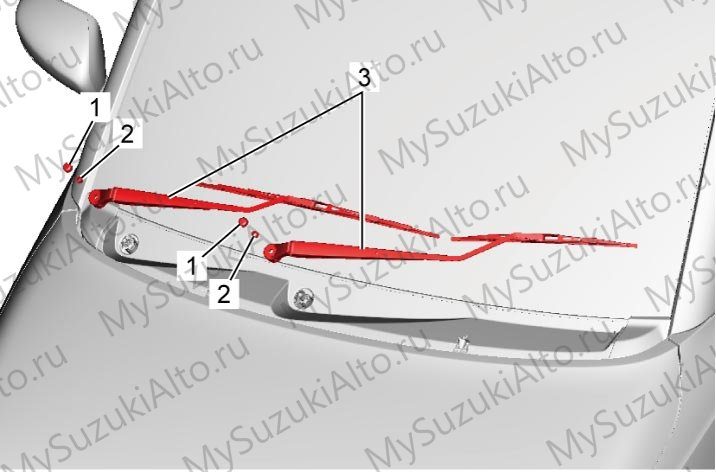

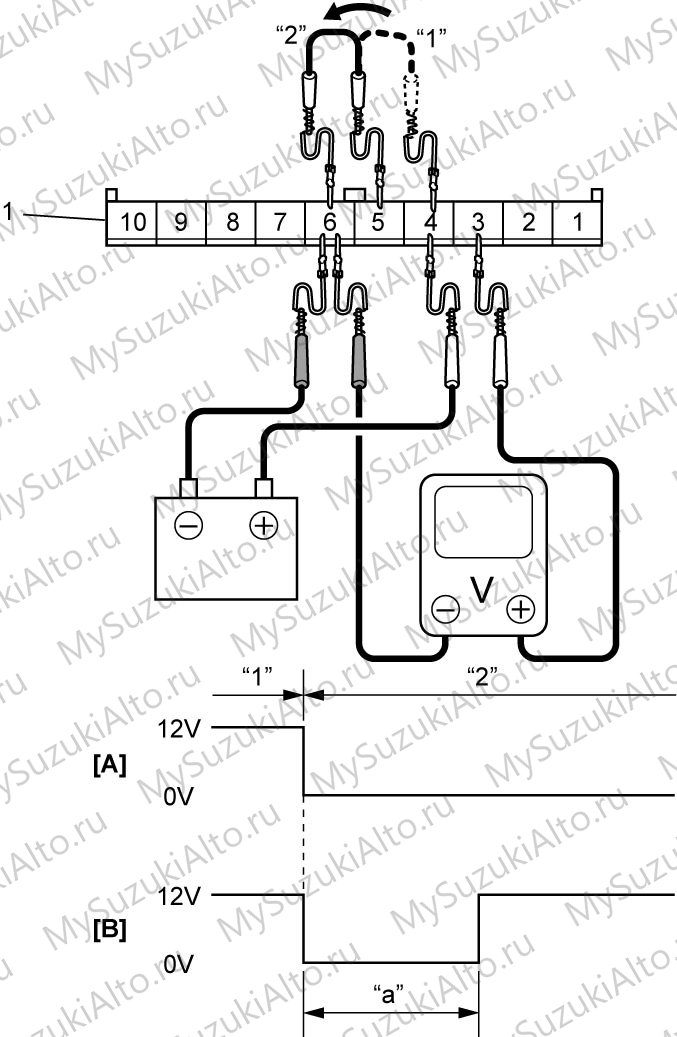

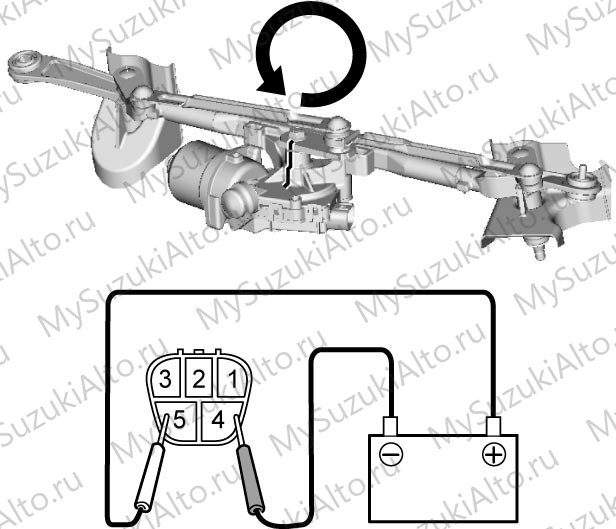

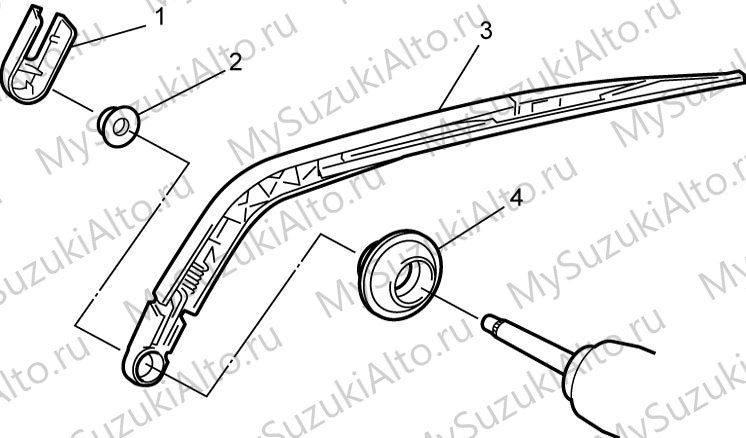

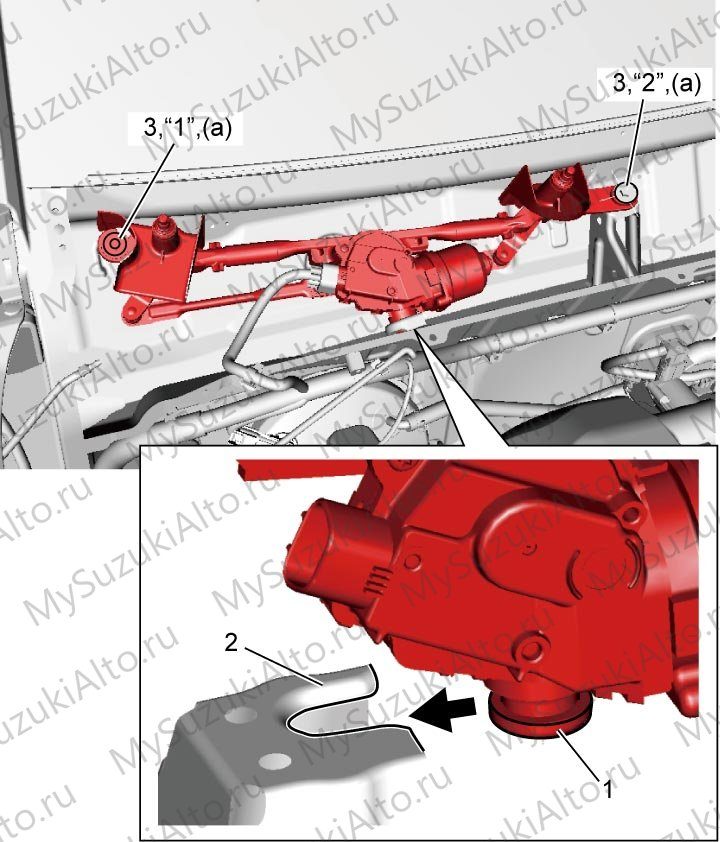

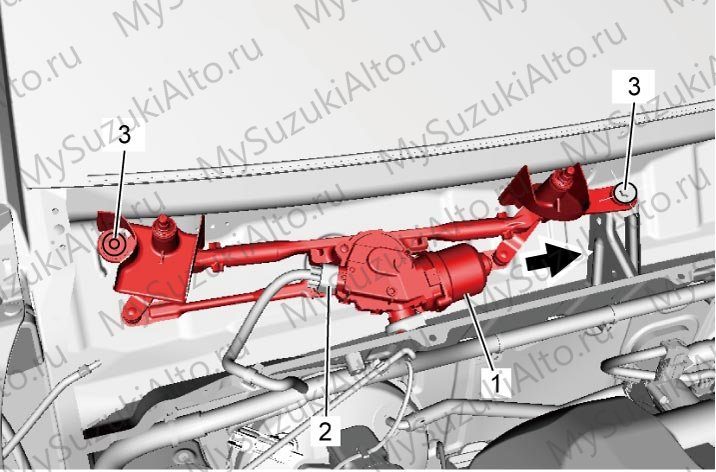

Стеклоочиститель и омыватель (9D)

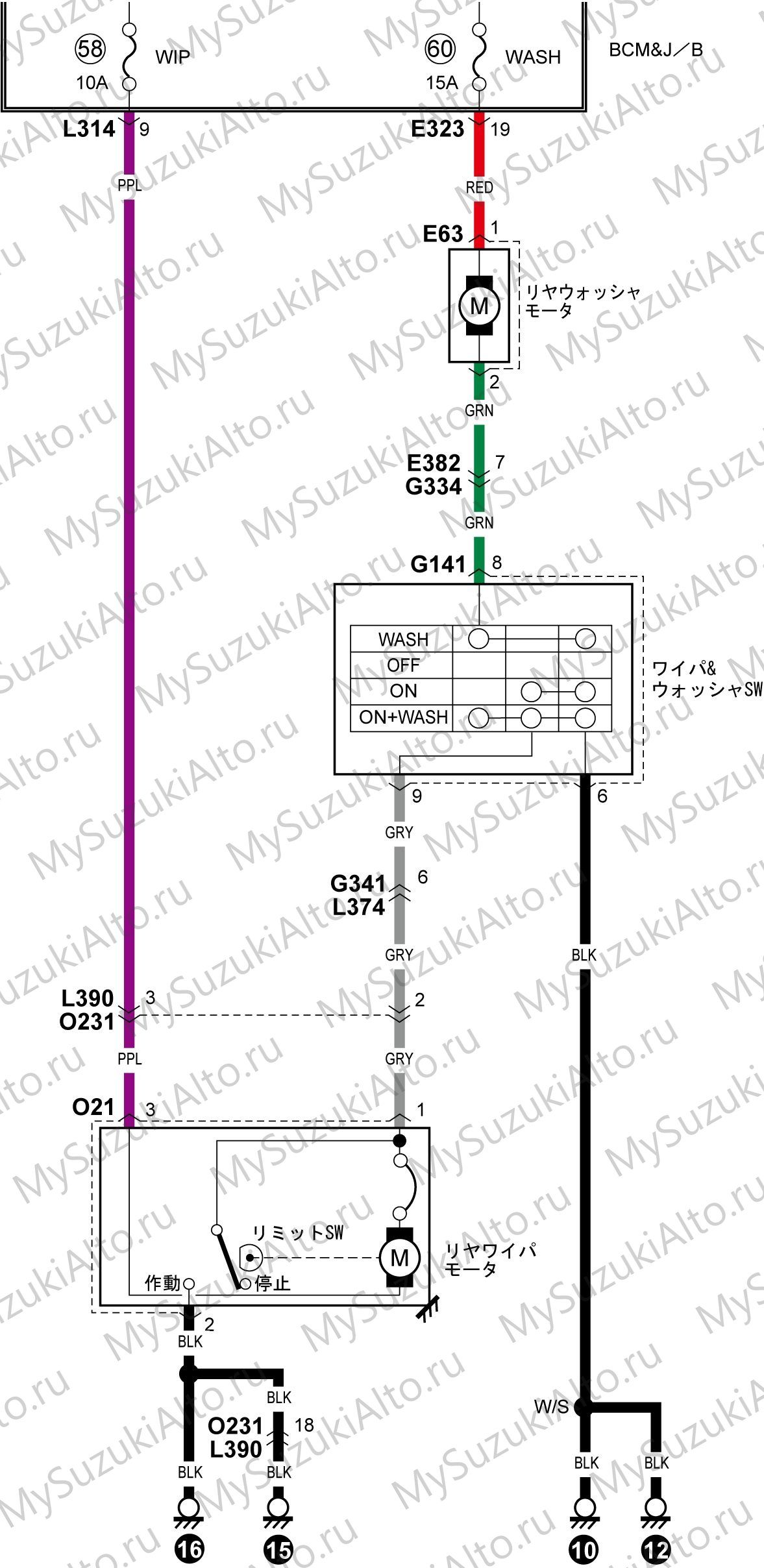

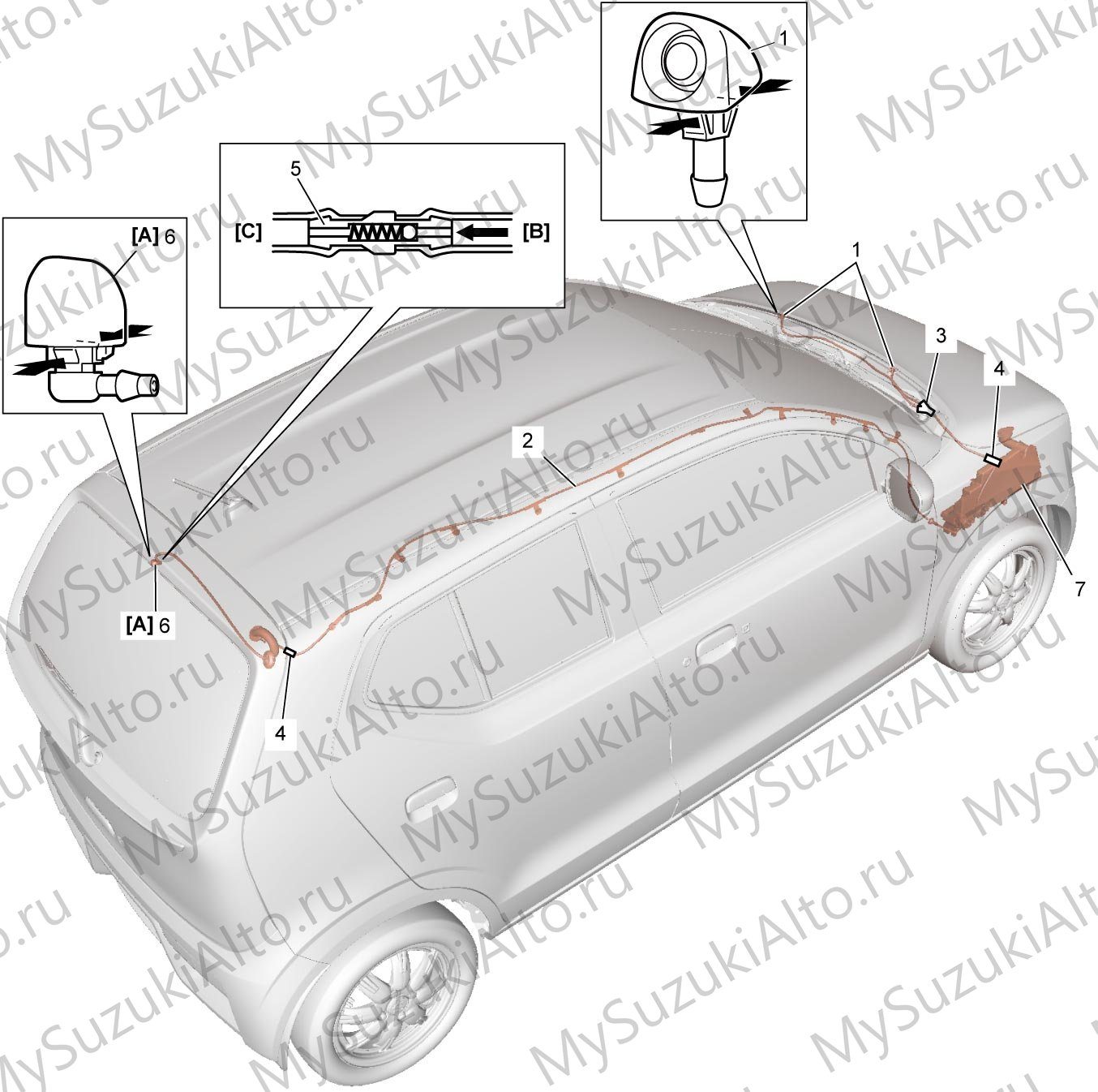

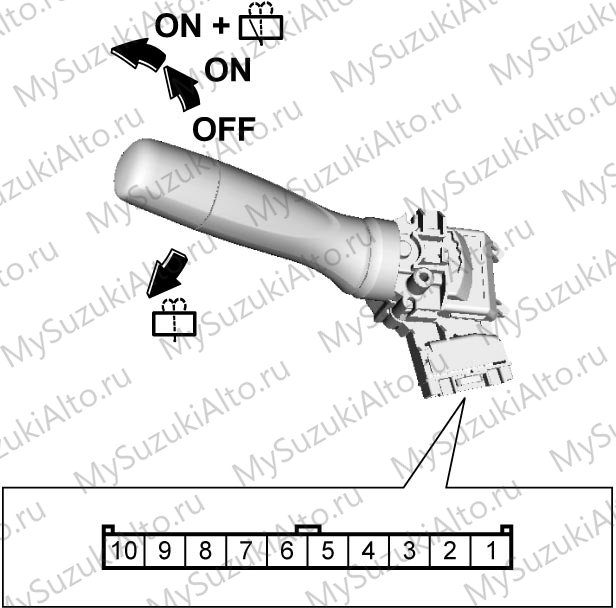

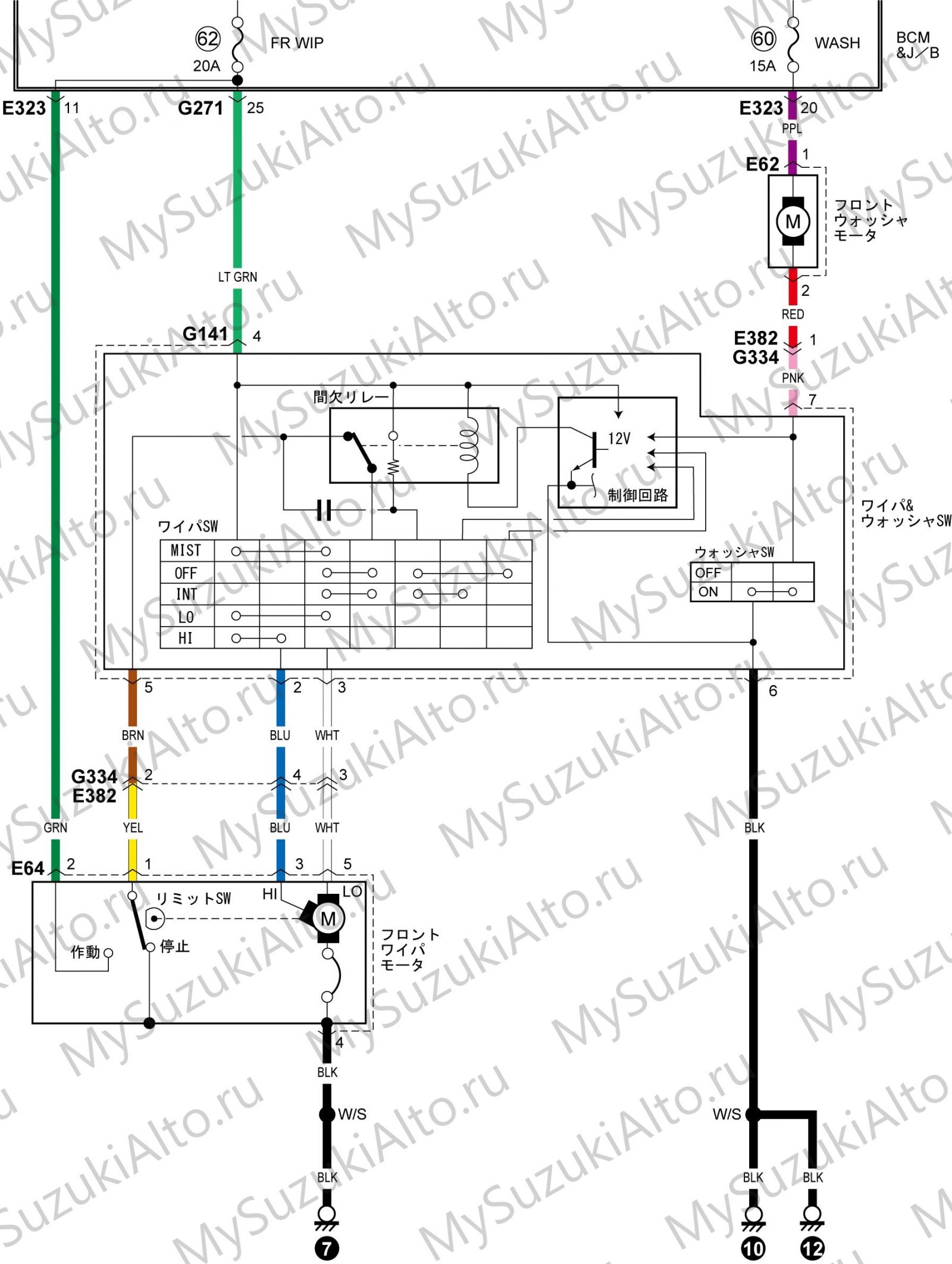

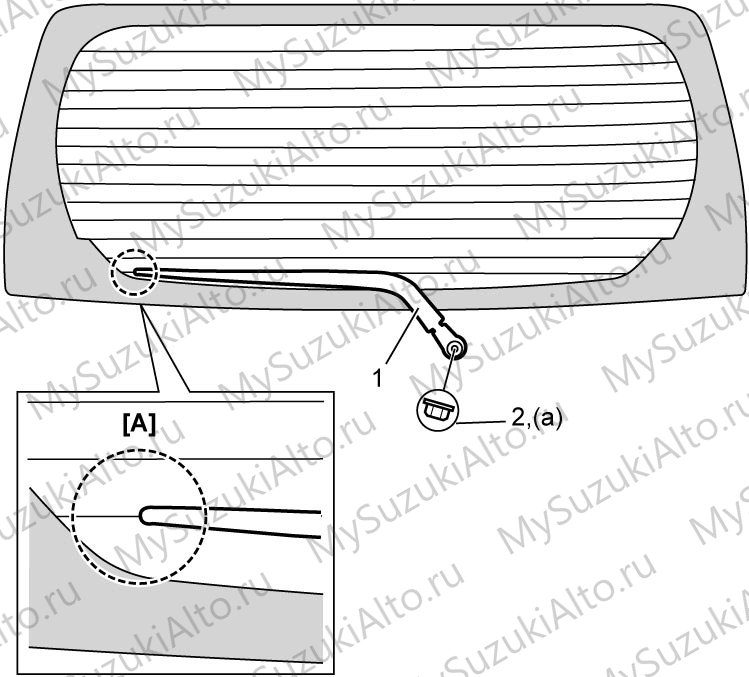

• Схема системы и схема трубопроводов бачка омывателя.

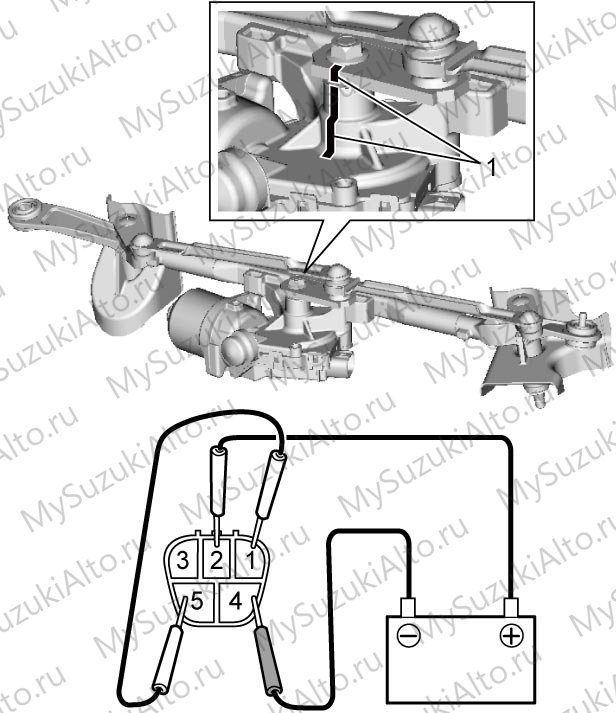

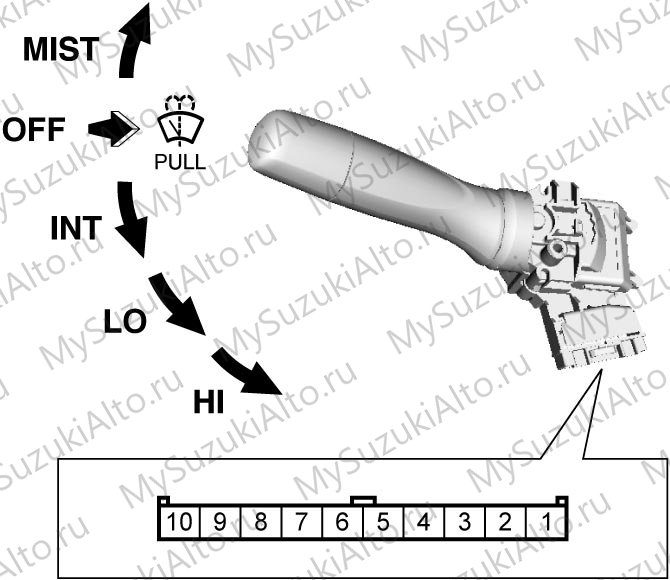

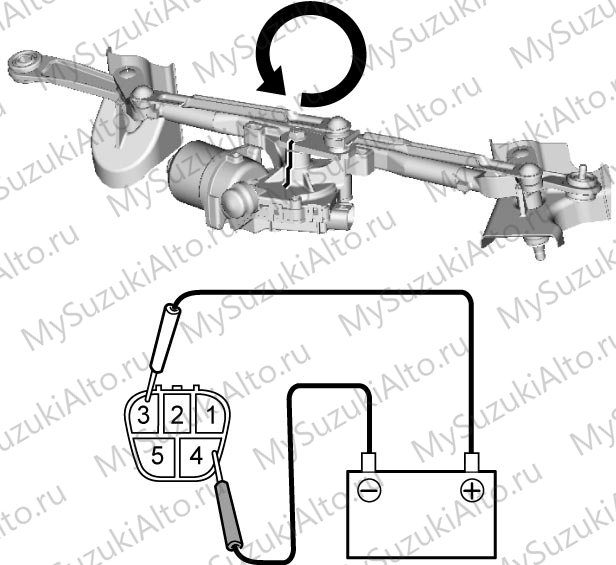

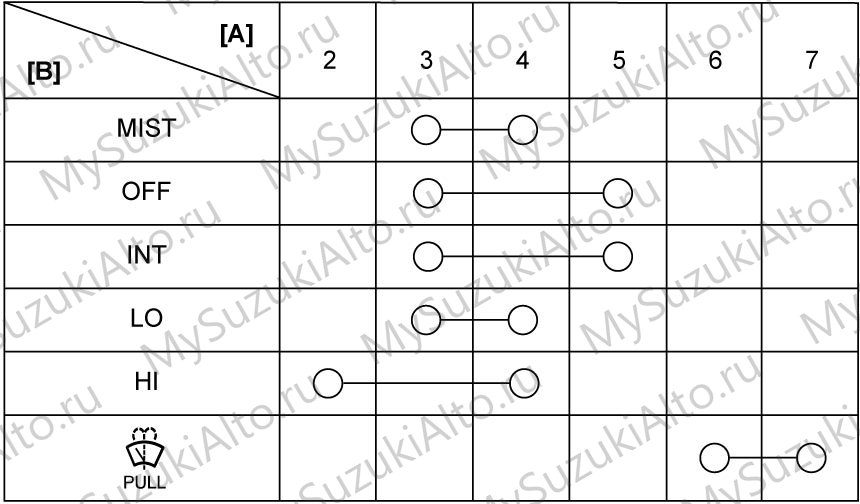

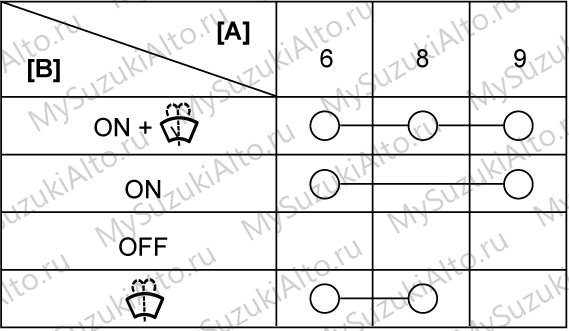

• Диагностика по симптомам: стеклоочиститель не работает, омыватель не работает.

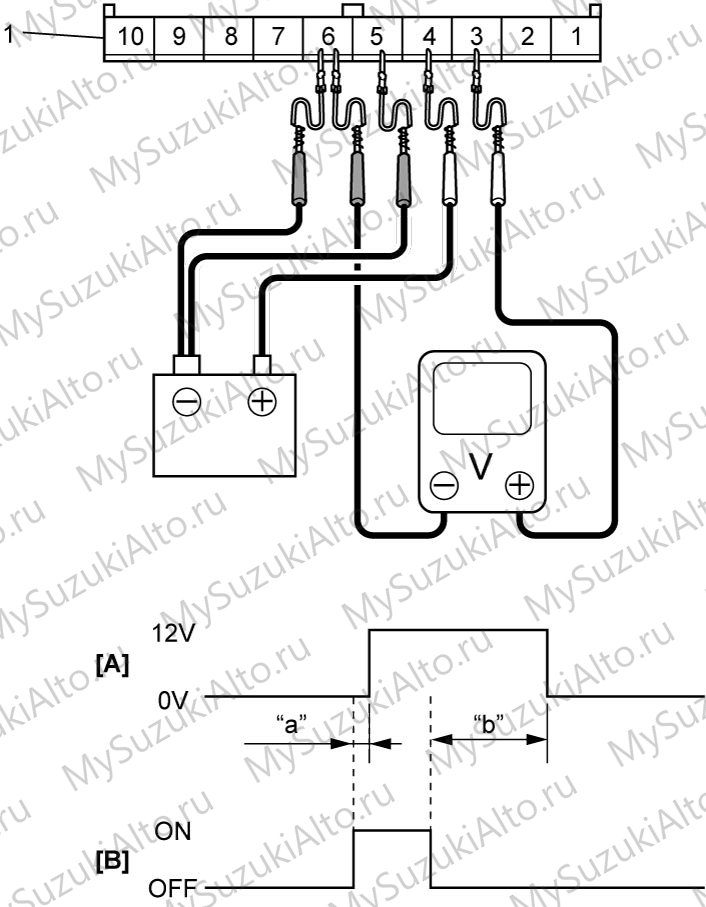

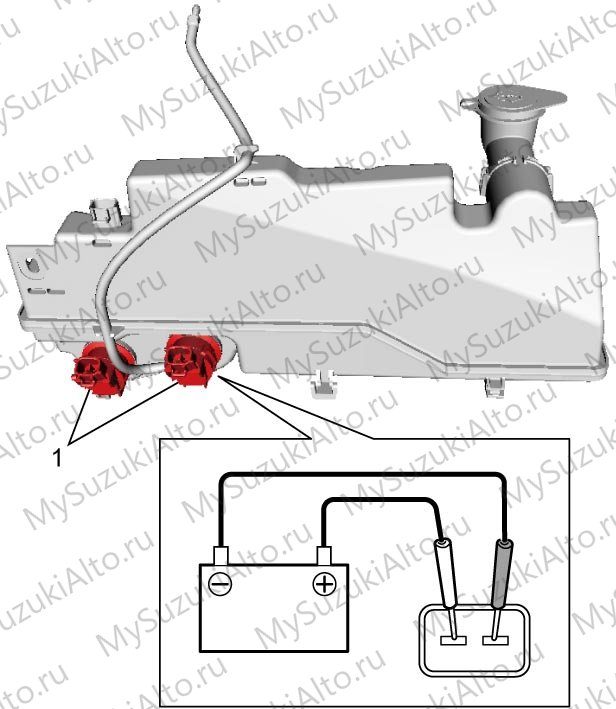

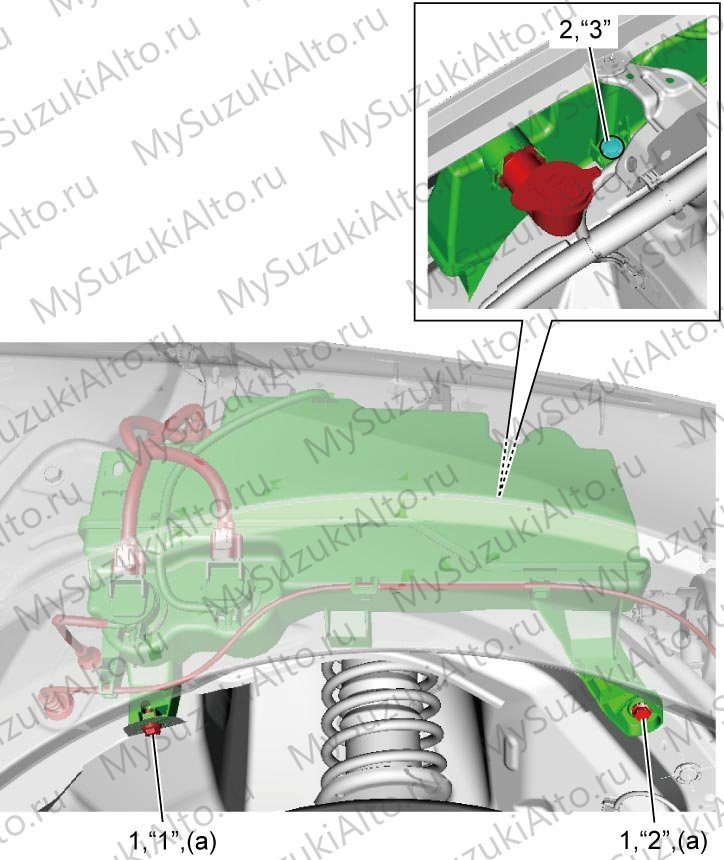

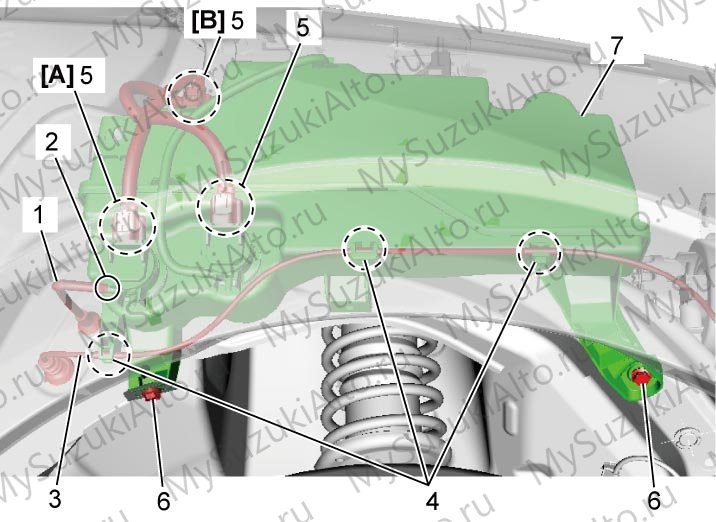

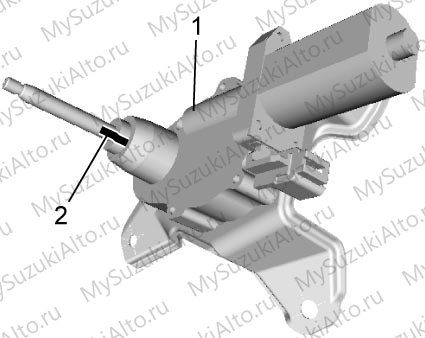

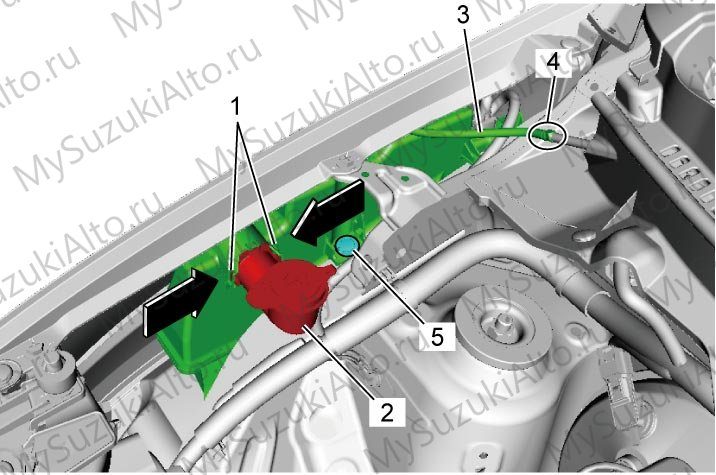

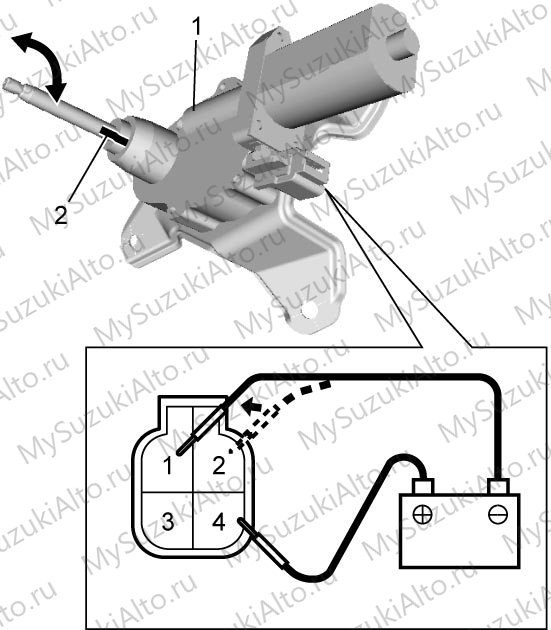

• Снятие бачка и насоса омывателя, проверка насоса.

Стеклоподъёмники, зеркала и обогрев (9E)

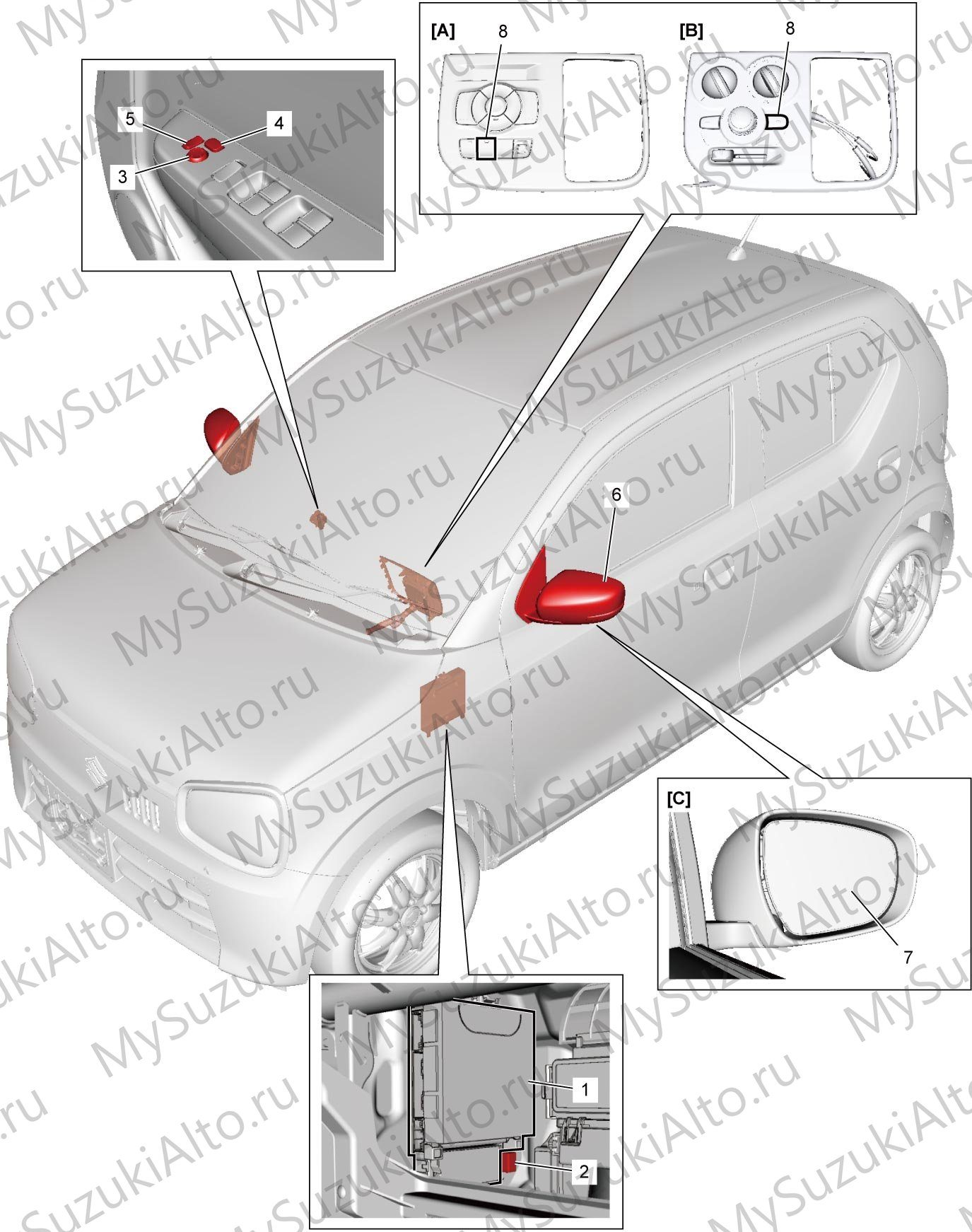

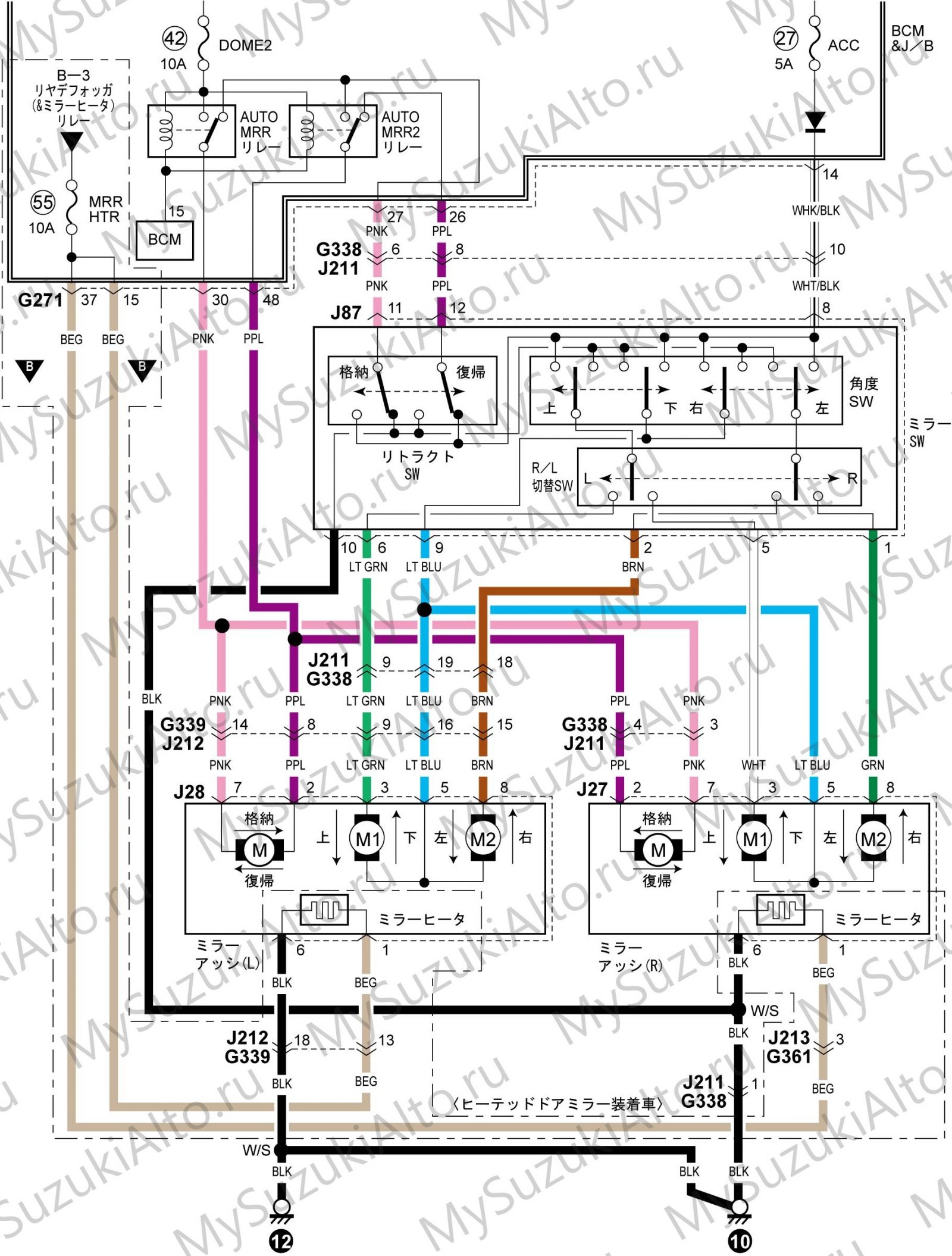

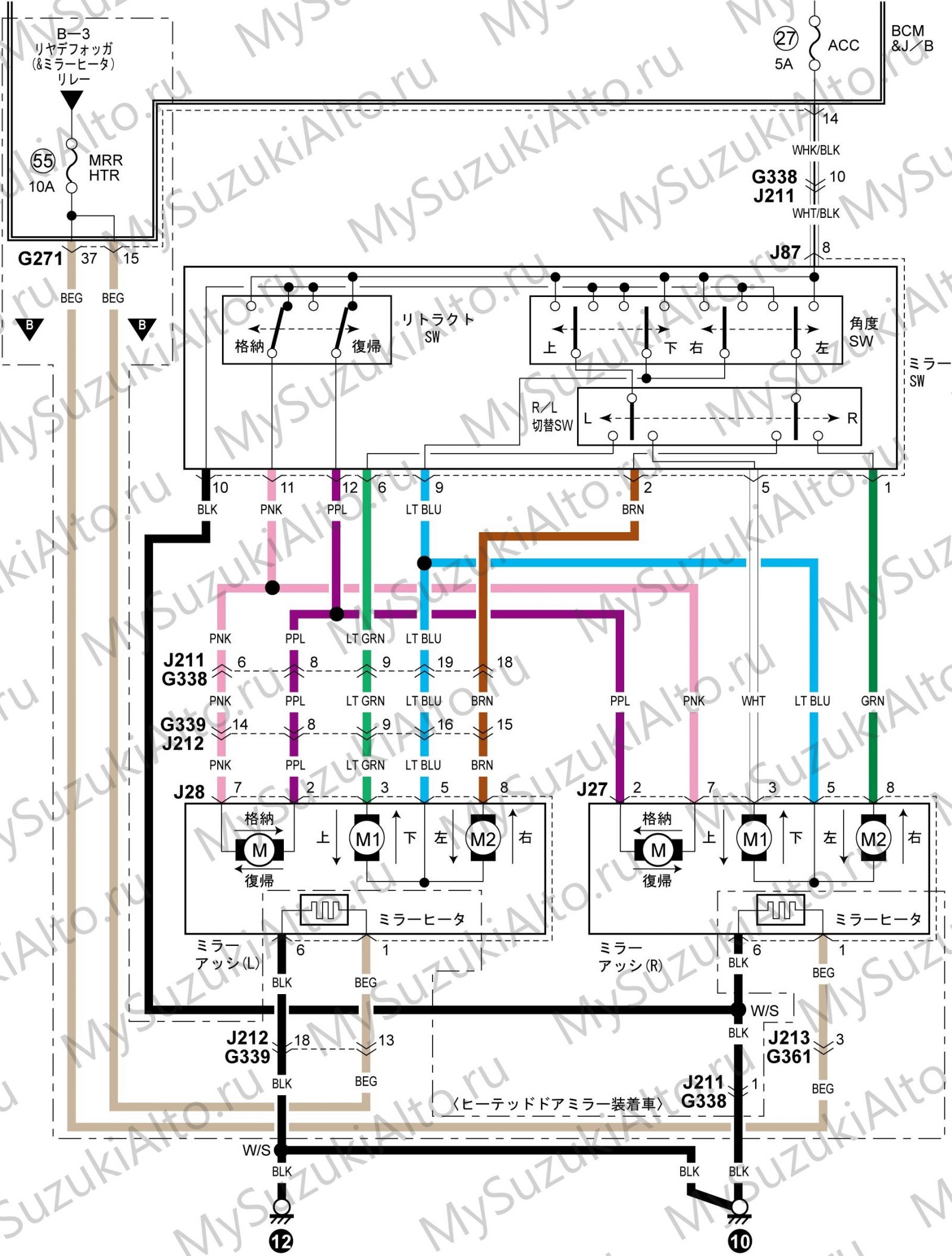

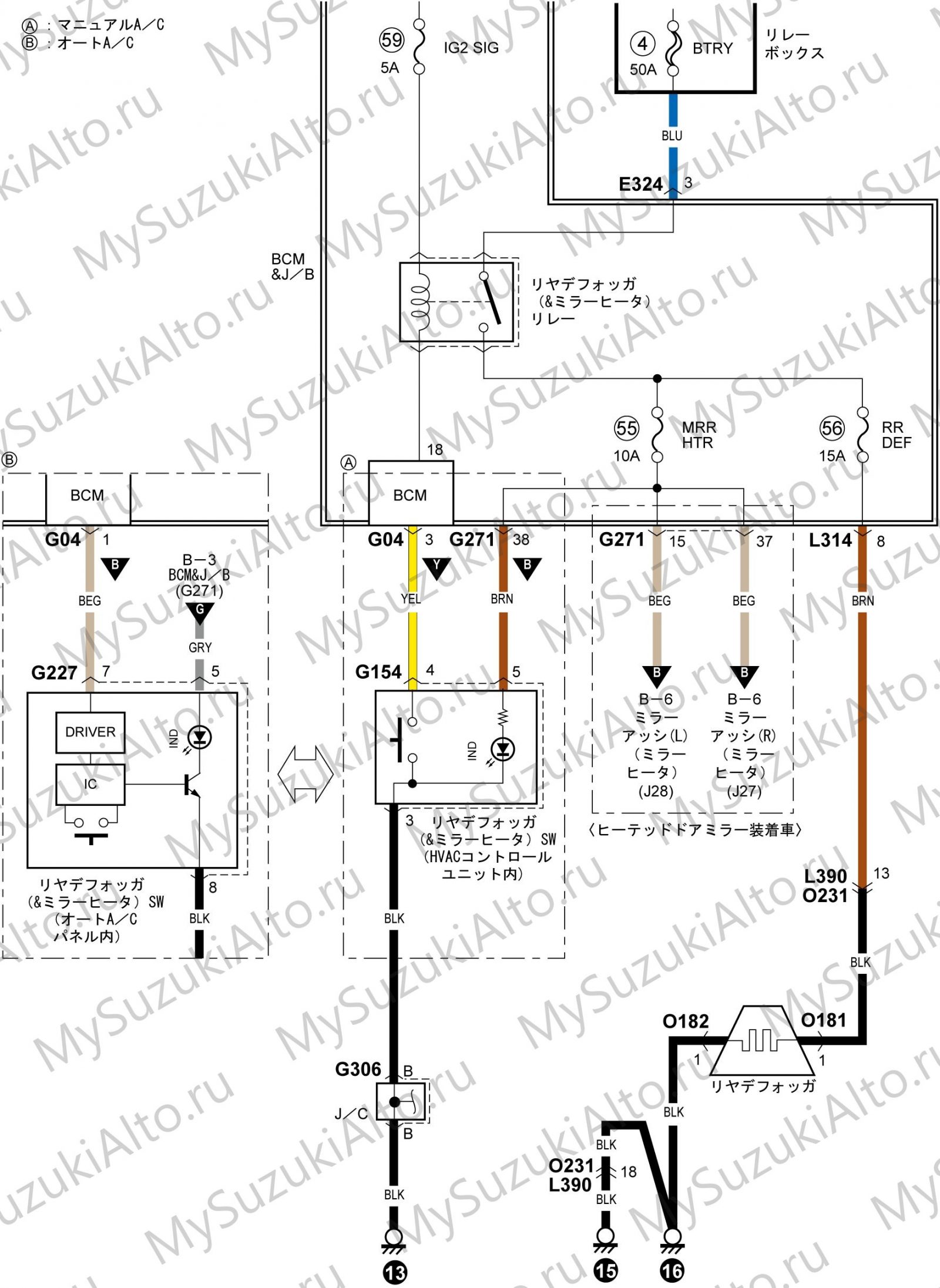

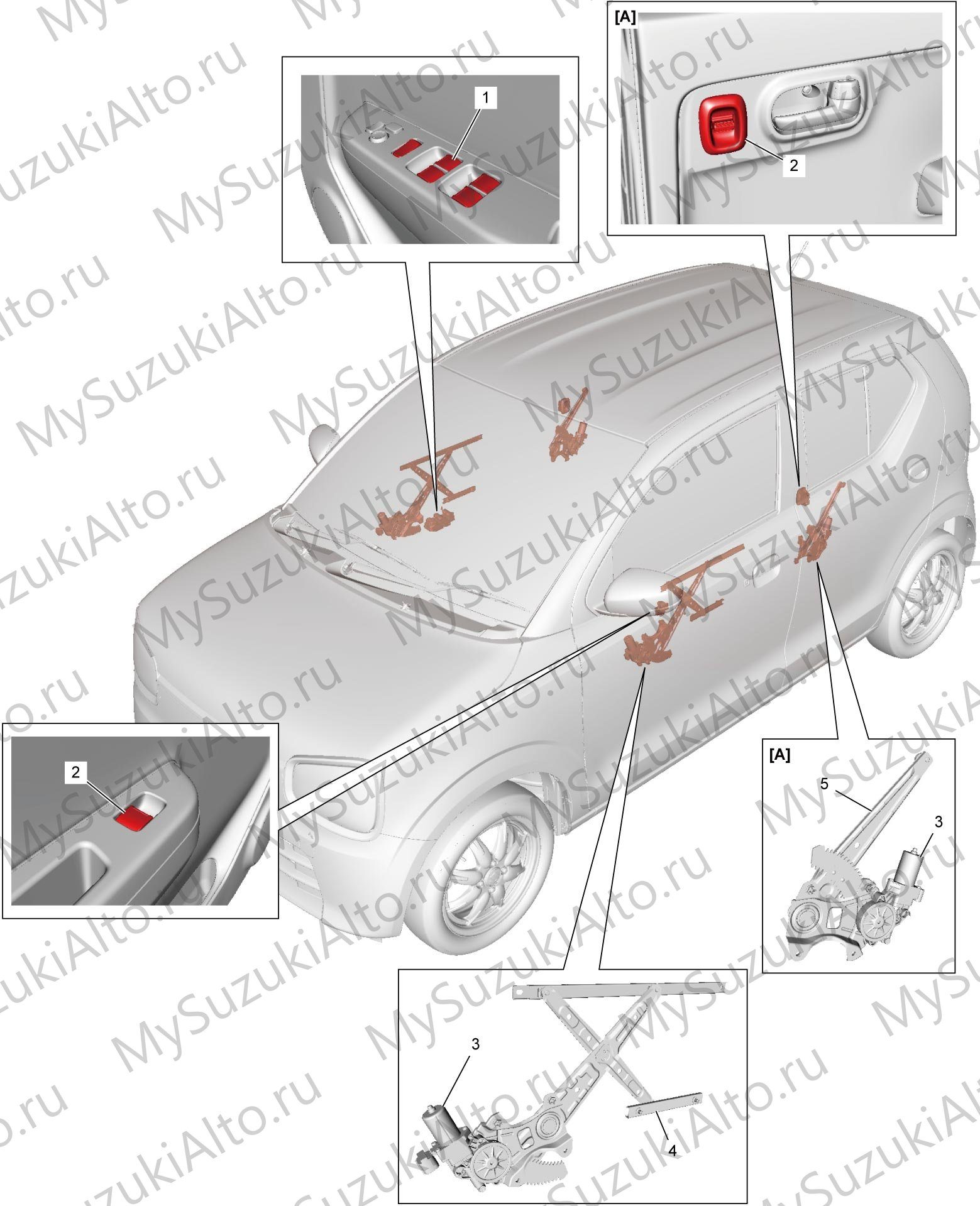

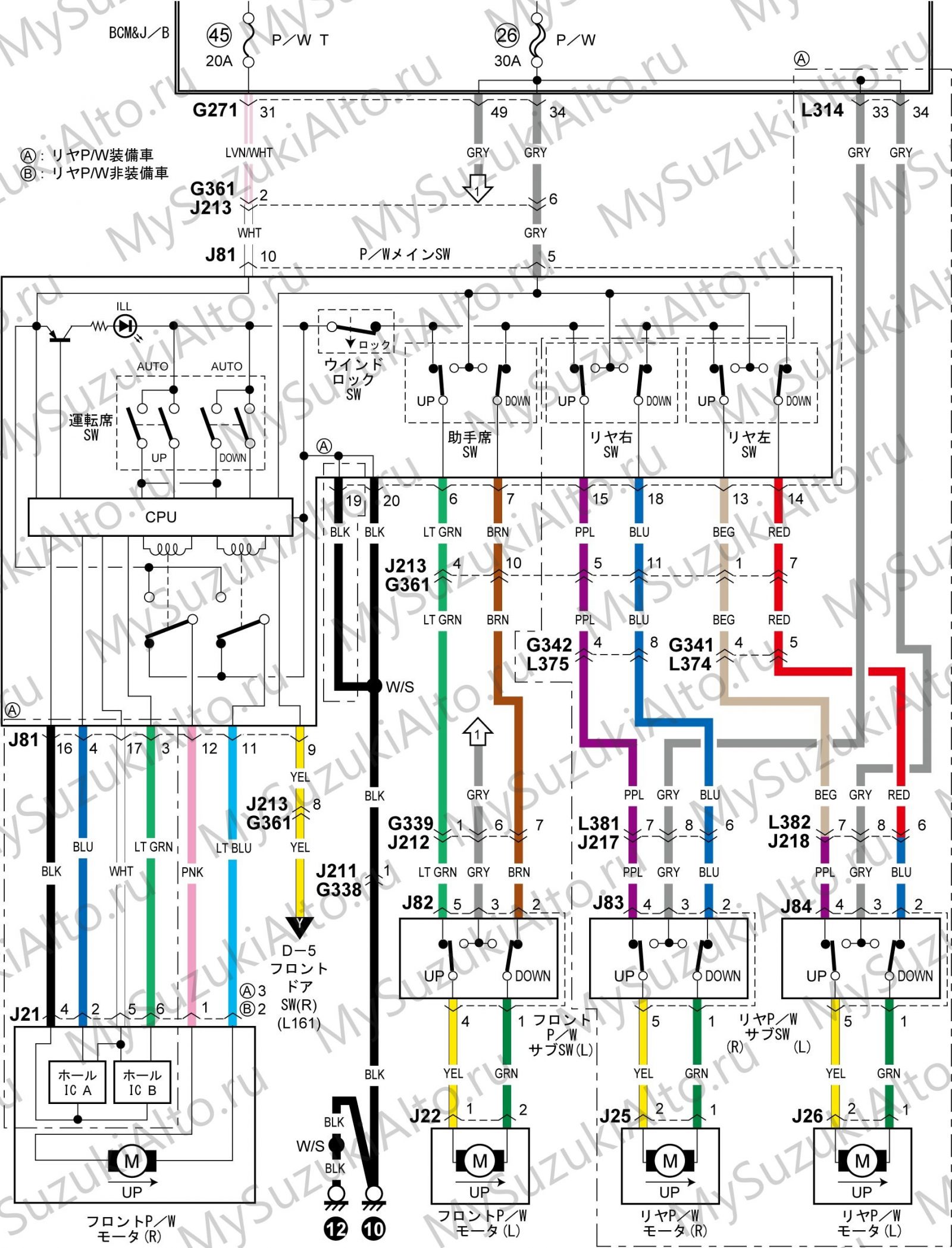

• Схемы системы электростеклоподъёмников, электрических зеркал и обогрева заднего стекла, а также схемы расположения элементов.
• Отдельные меры предосторожности при работе со стёклами, стеклоподъёмниками и при проверке функции защиты от защемления (для задних стеклоподъёмников соответствующих исполнений).

Проверка защиты от защемления и отказоустойчивая функция

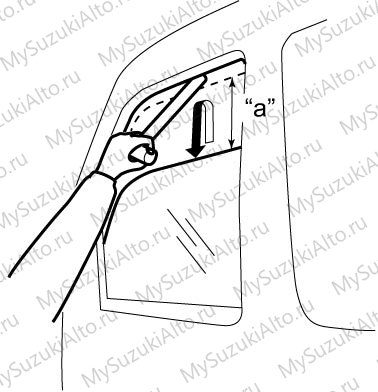

• Проверка защиты от защемления (водительская дверь, задние стеклоподъёмники): стекло двери водителя полностью открывается, ручка молотка устанавливается на расстоянии около 220 мм от верхнего края, включается автоматическое поднятие главным выключателем. Стекло должно автоматически реверсировать и опуститься примерно на 220 мм, не защемив ручку. При проверке нельзя подставлять части тела и нельзя использовать ручной режим поднятия; при установленном ветровике проверка выполняется ручкой молотка из салона.

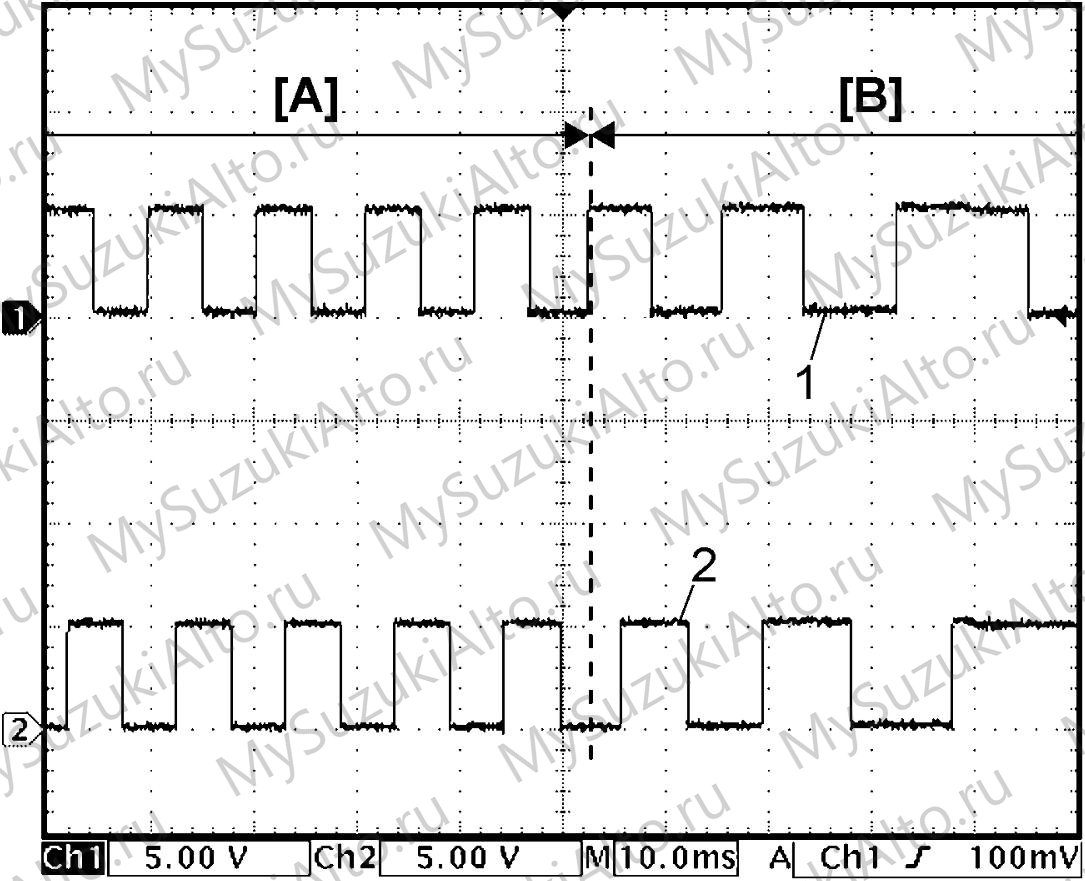

• Отказоустойчивая функция стеклоподъёмника (водительская дверь): автоматический режим запрещается и остаётся только ручной, если главный выключатель обнаружил: импульсы только от одного датчика Холла при отсутствии импульсов от второго; импульсы датчика Холла после обнаружения мёртвой зоны при автоматическом поднятии; импульсы противоположного направления; расхождение фактического и заданного положения верхней точки при автоматическом поднятии; отсутствие обнаружения блокировки при автоматическом опускании. Отменяется функция инициализацией системы стеклоподъёмников.
• Начальные настройки стеклоподъёмника (водительская дверь): при выключенном зажигании снимаются предохранители «P/W T» и «P/W» и выключатель водительской двери удерживается в положении UP около 15 секунд (разряд конденсатора), предохранители устанавливаются, включается зажигание, стекло полностью открывается, удерживается автоматическое поднятие до полного закрытия и ещё около 2 секунд, после чего проверяются автоматическое опускание и поднятие. Если автоматический режим не работает, процедура повторяется с начала; для задних стеклоподъёмников дополнительно проверяется защита от защемления.

Обогрев заднего стекла, стёкла и зеркала

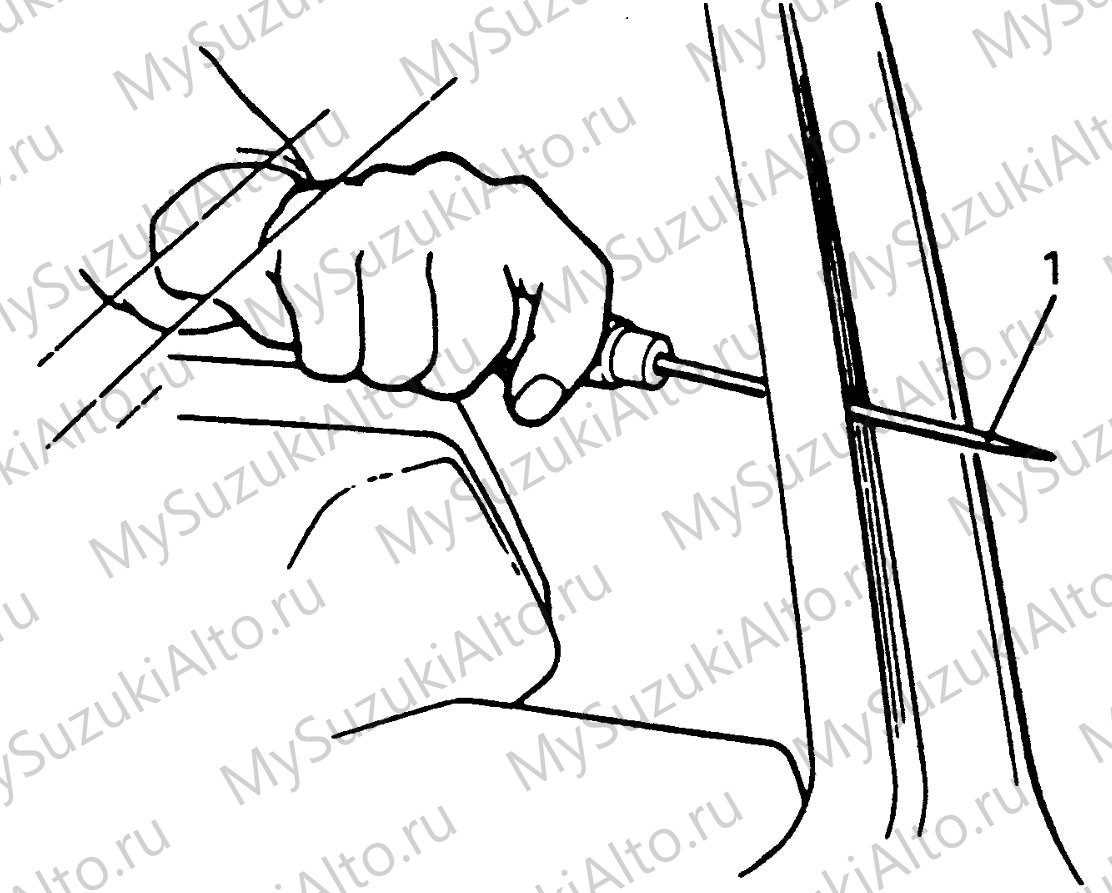

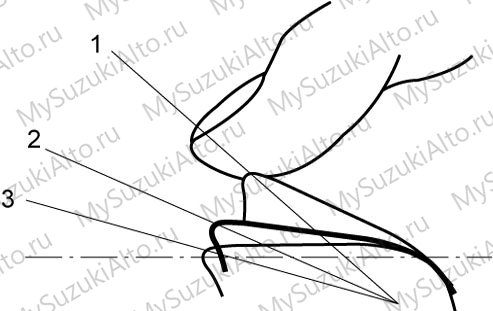

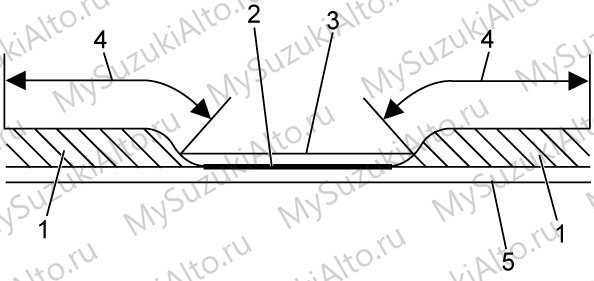

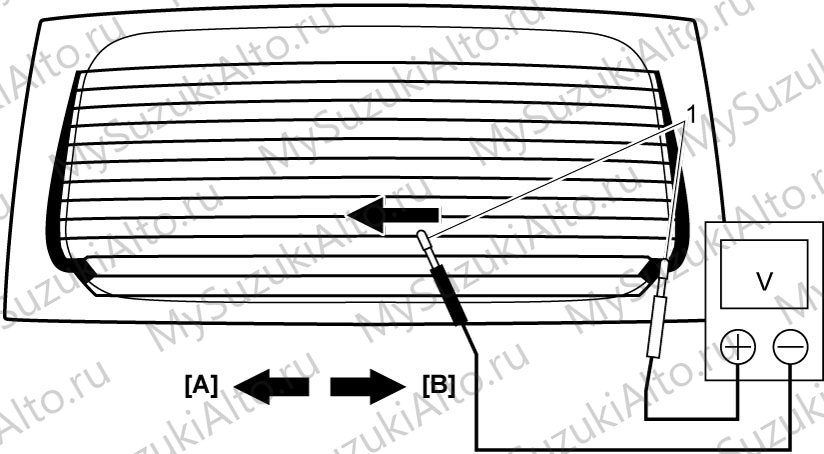

• Проверка обогрева заднего стекла: при работающем двигателе и включённом обогреве измеряется напряжение между серединой каждой нити и «массой» кузова; для нитей с отклонением от эталона щупы прикладываются к плюсовой стороне нити, минусовой щуп медленно перемещается к минусовой стороне — место обрыва там, где напряжение остаётся около 0 В, а затем резко поднимается до напряжения батареи. При проверке на щуп наматывается алюминиевая фольга; стекло очищается сухой тряпкой вдоль нитей без абразивных средств.

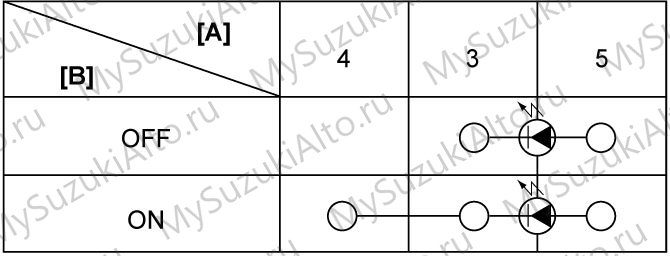

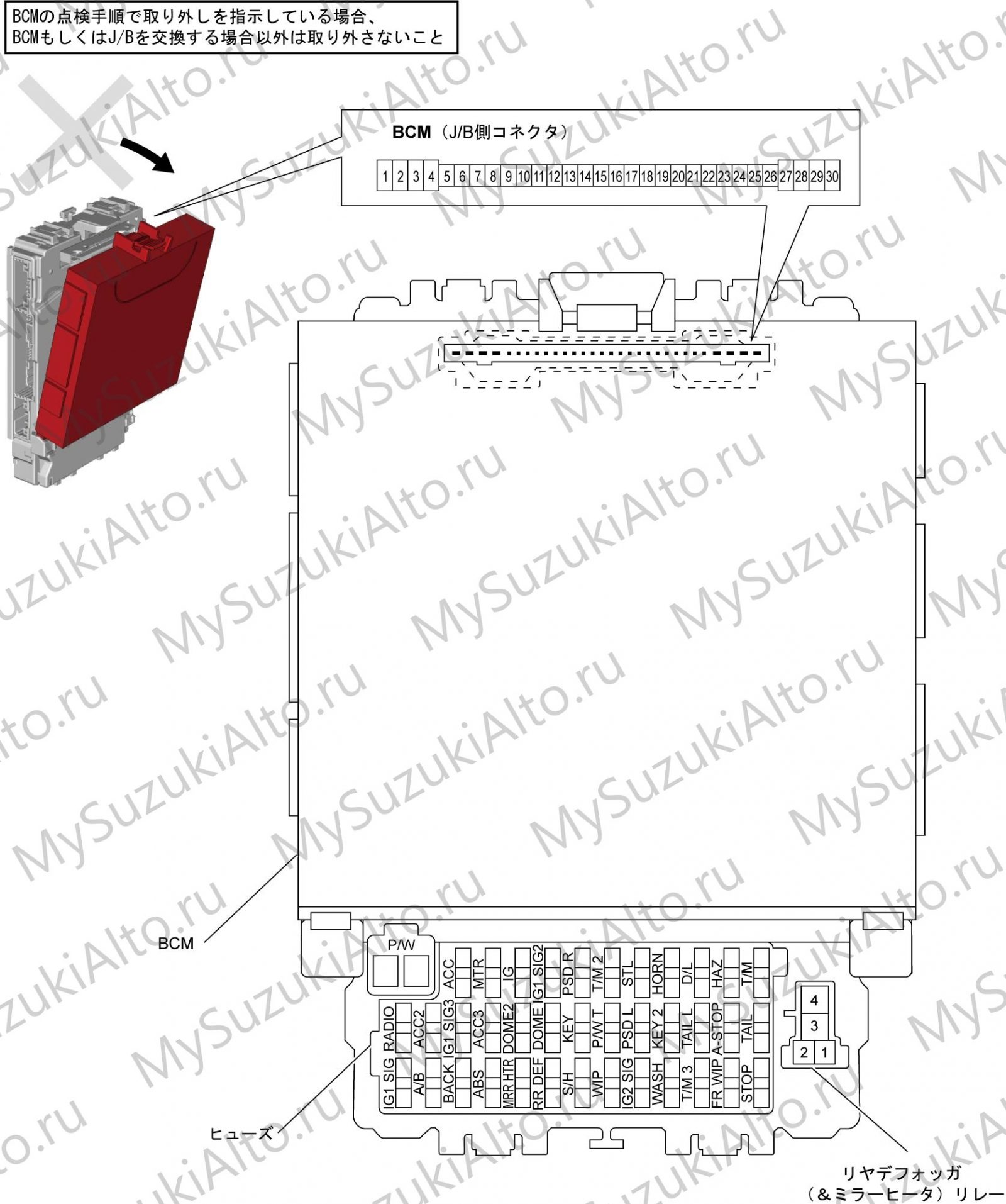

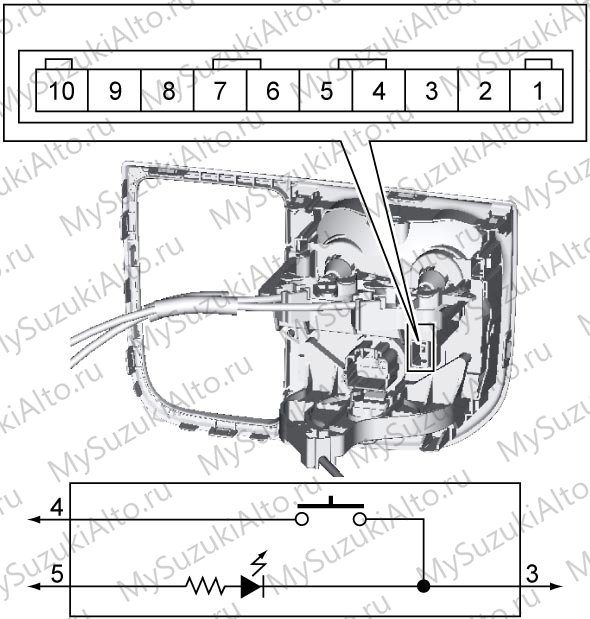

• Обогрев проверяется также по выключателю и реле обогрева заднего стекла (и зеркал).

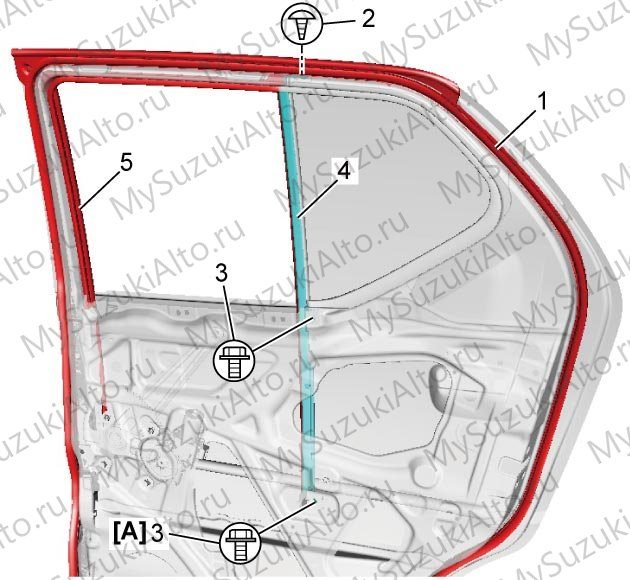

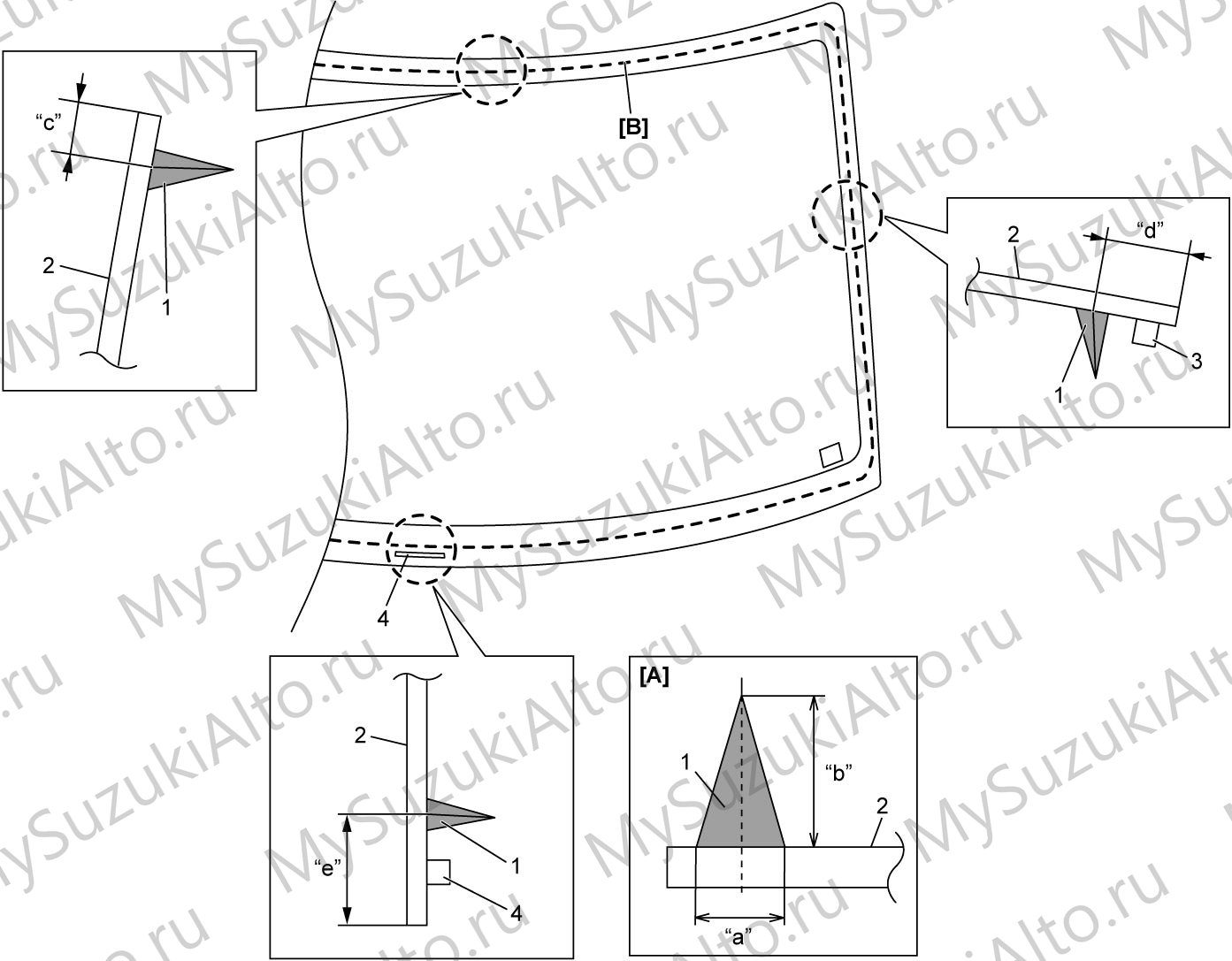

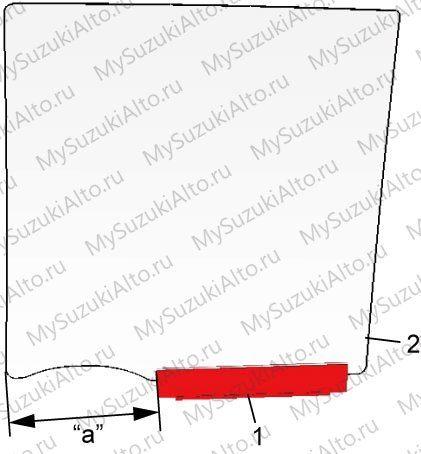

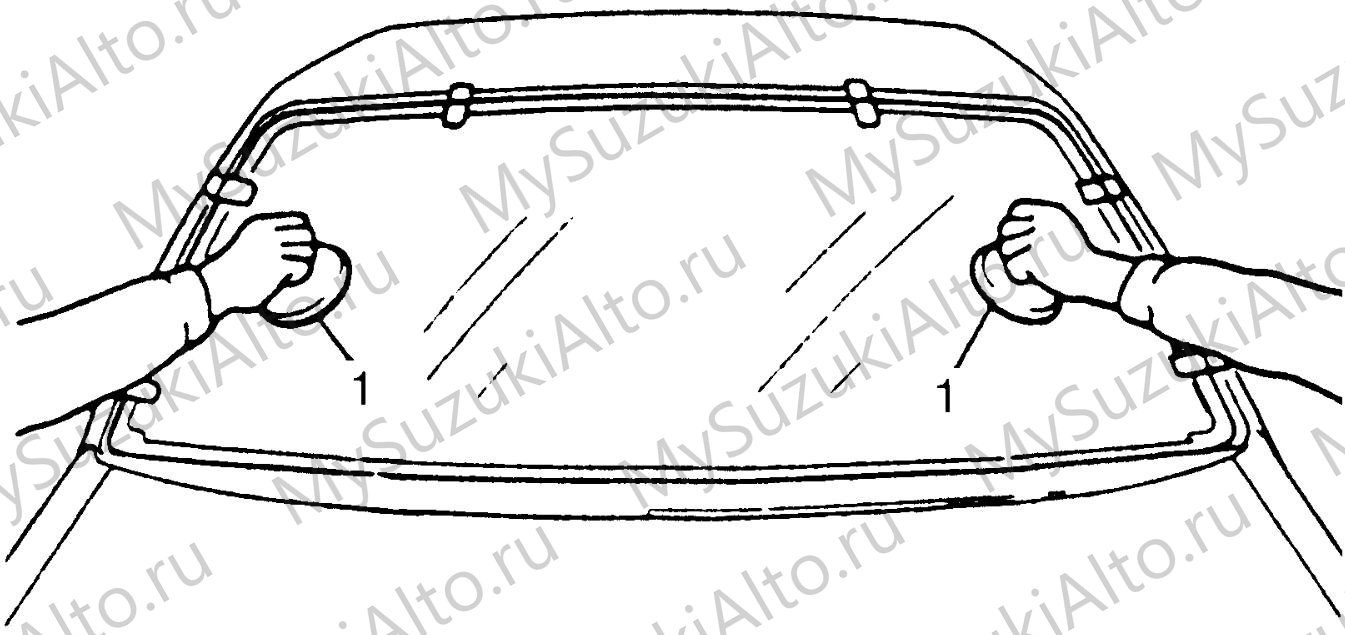

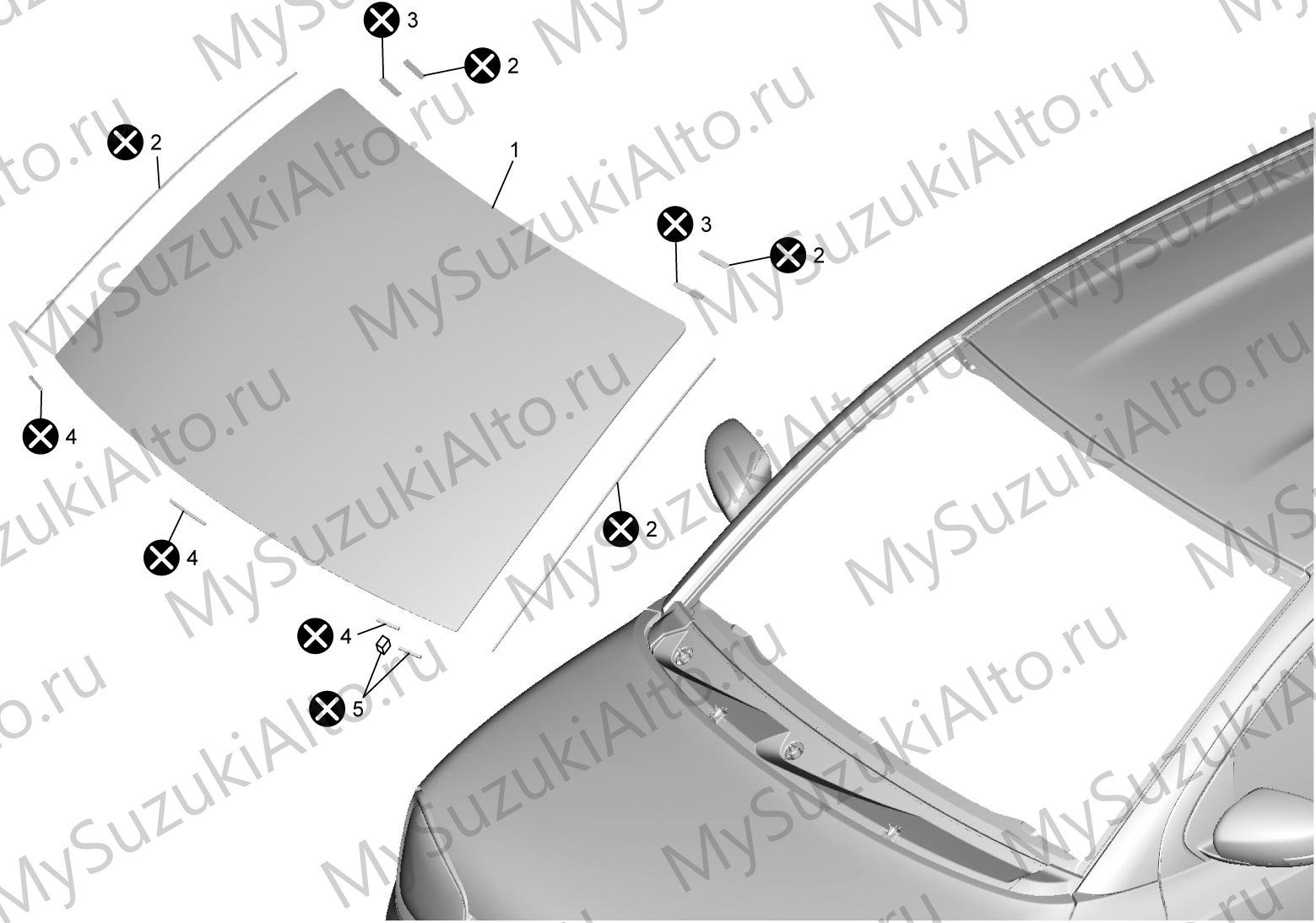

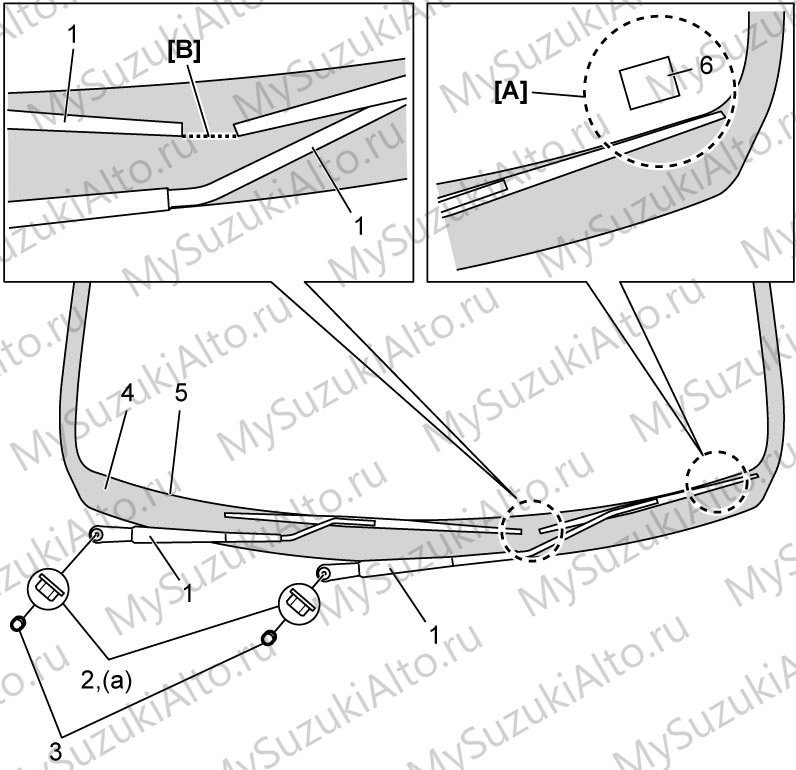

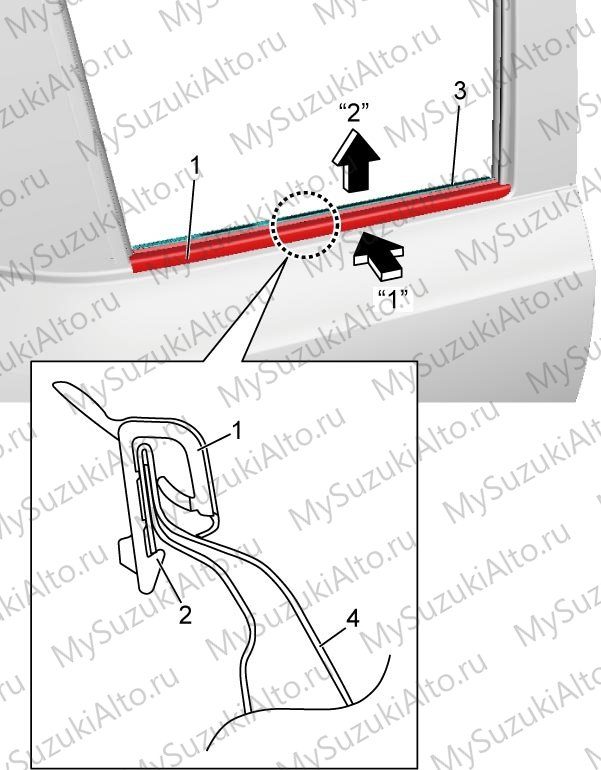

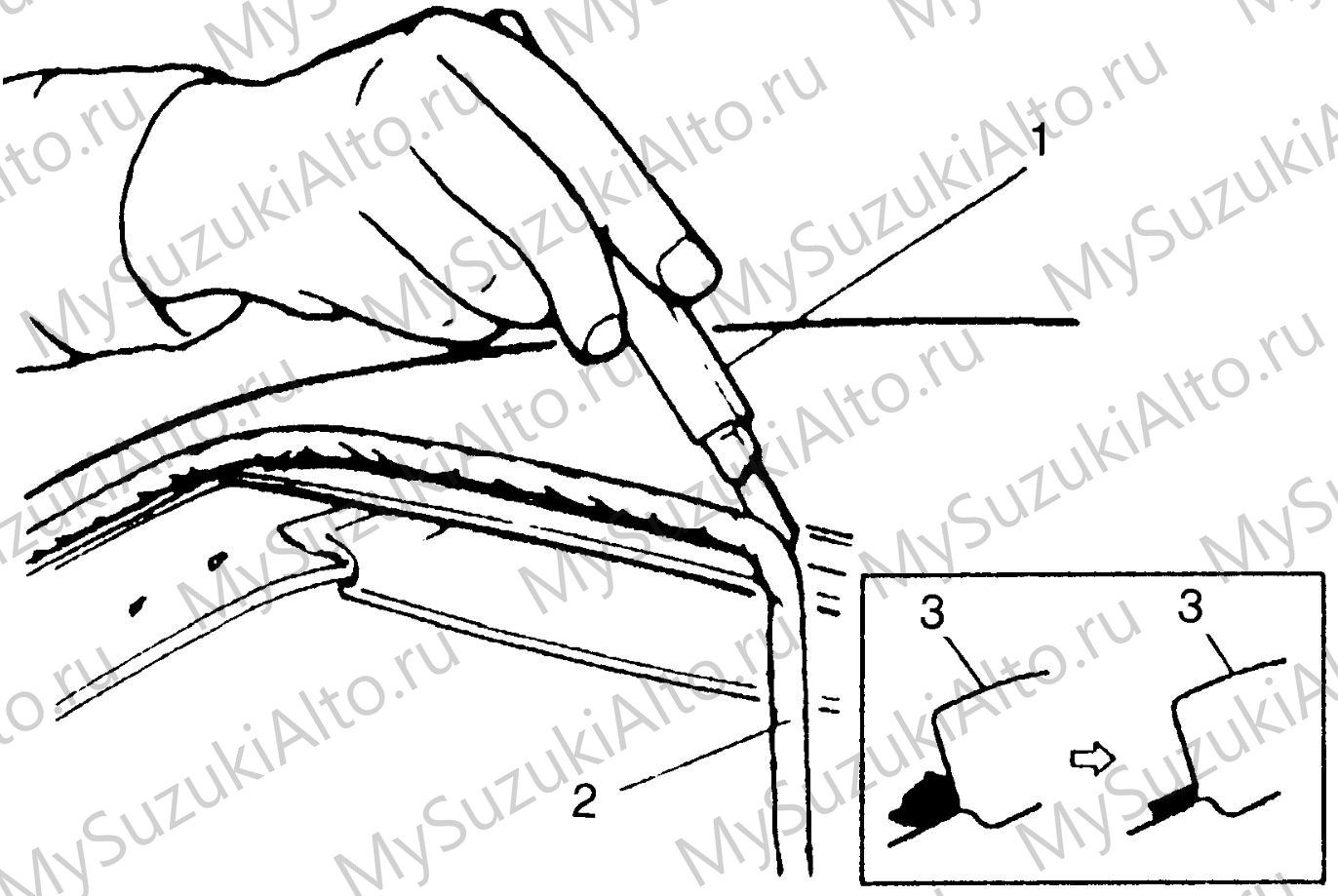

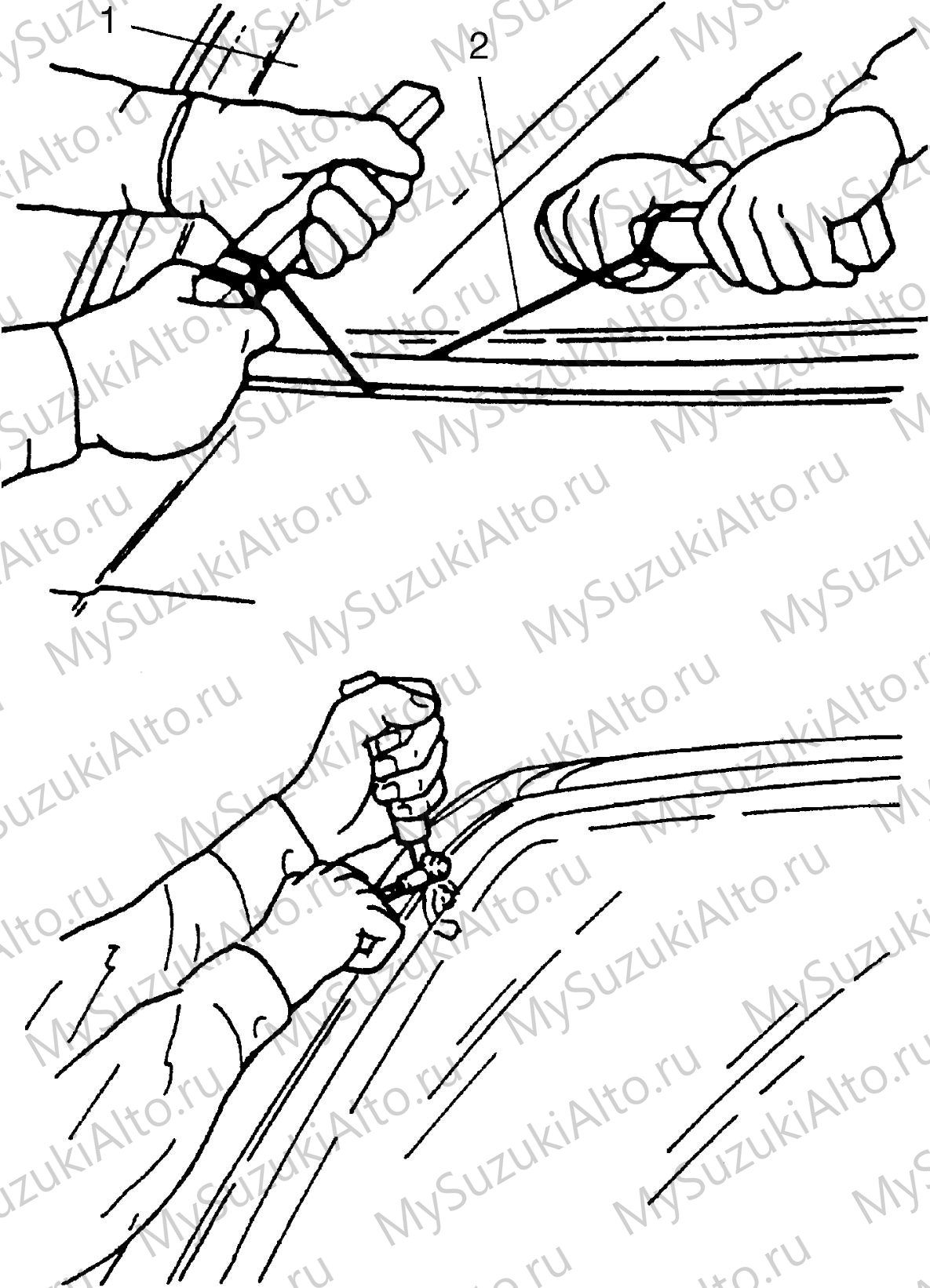

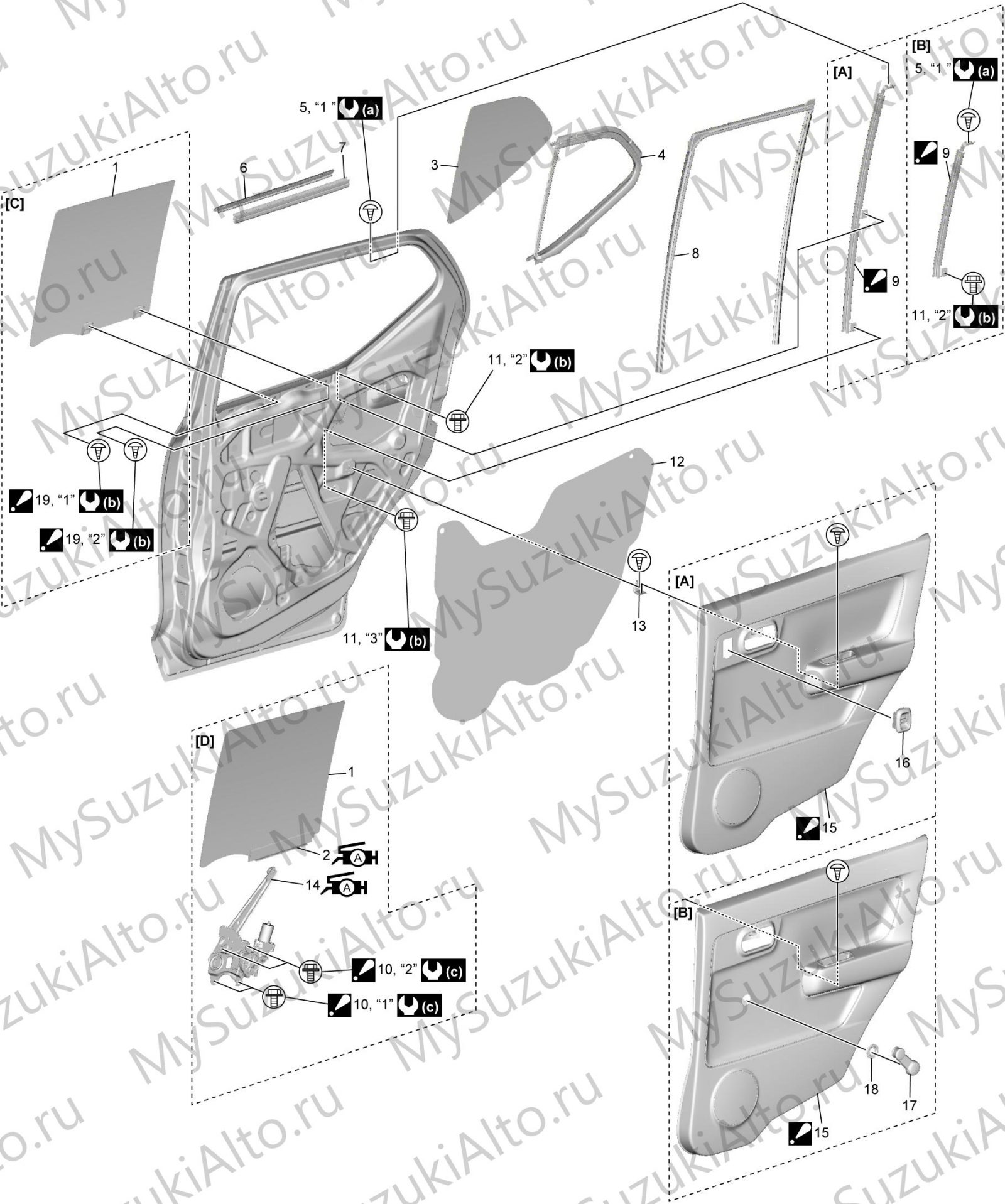

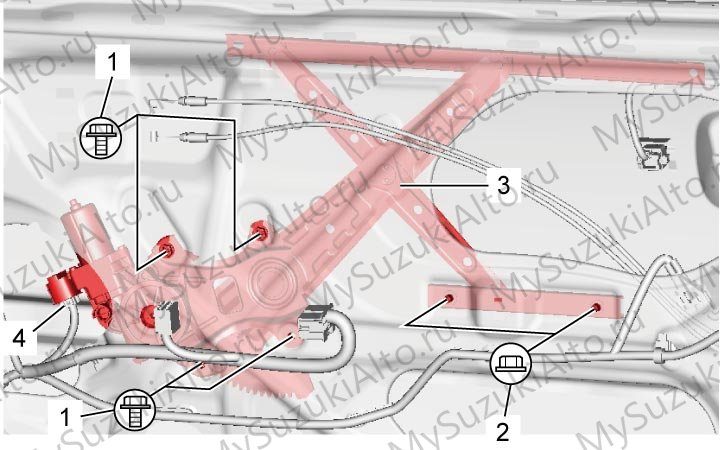

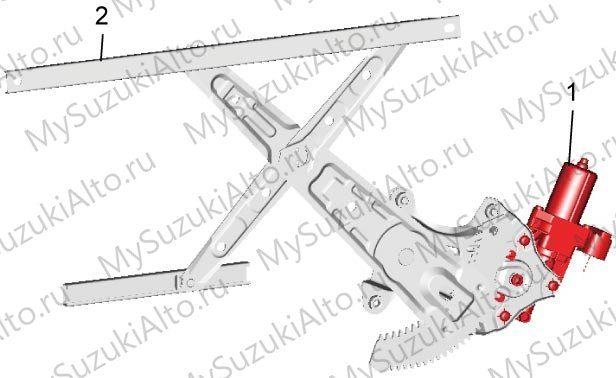

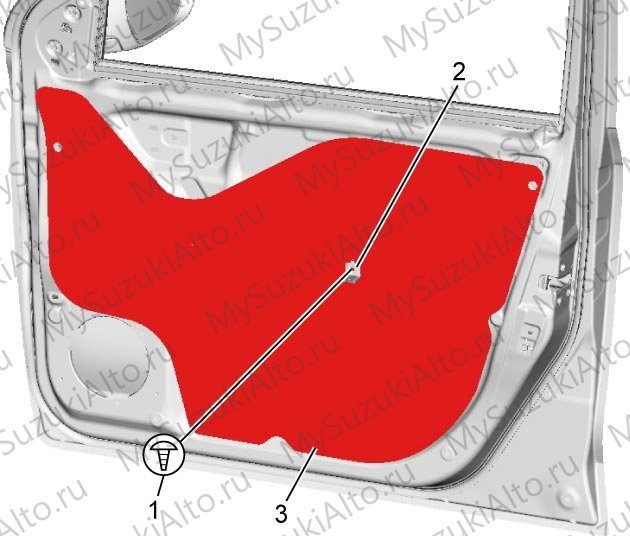

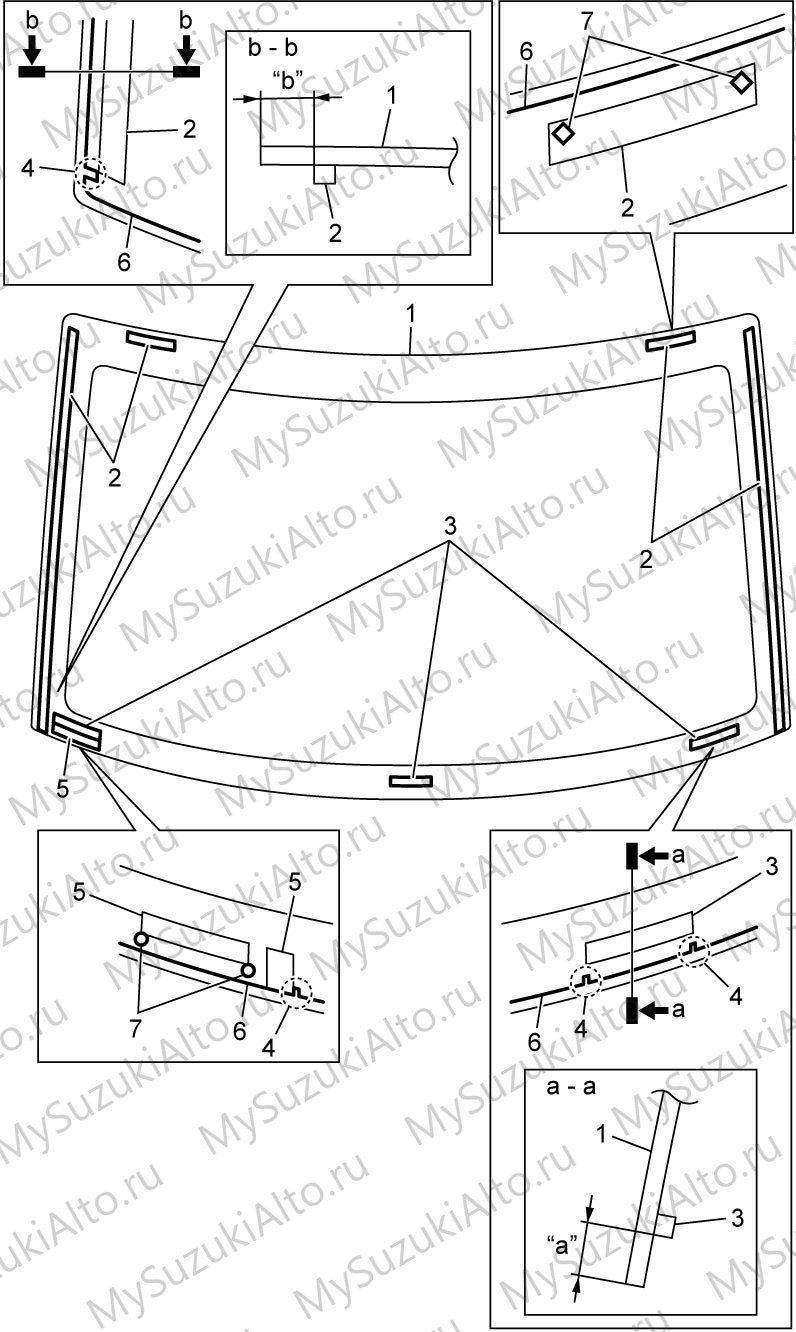

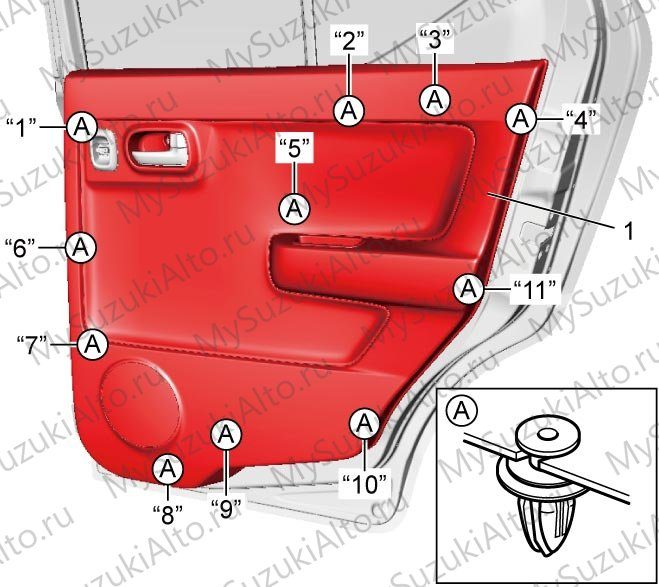

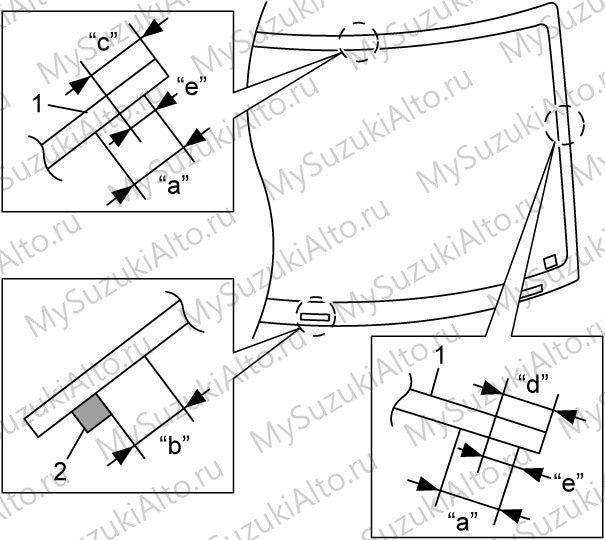

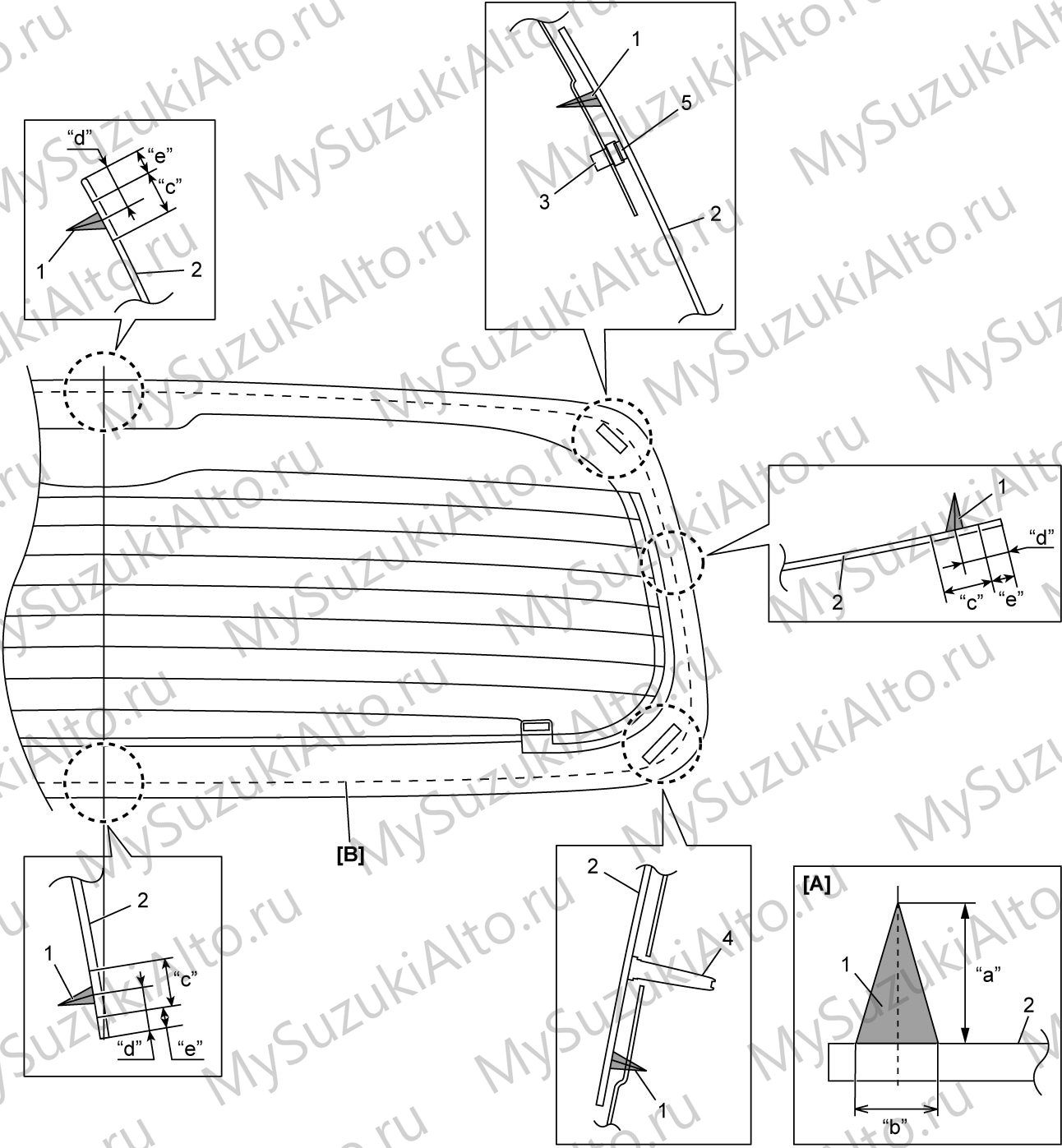

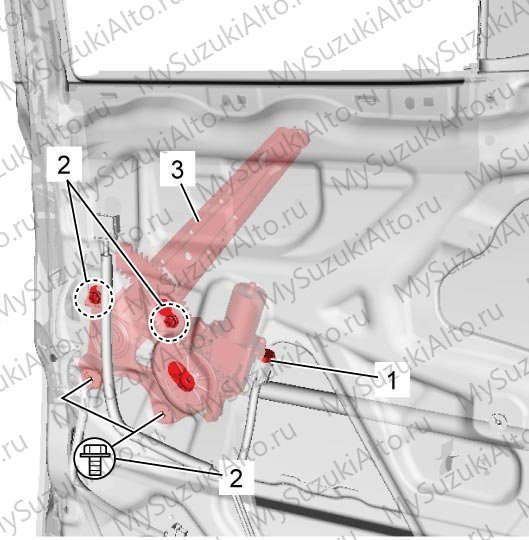

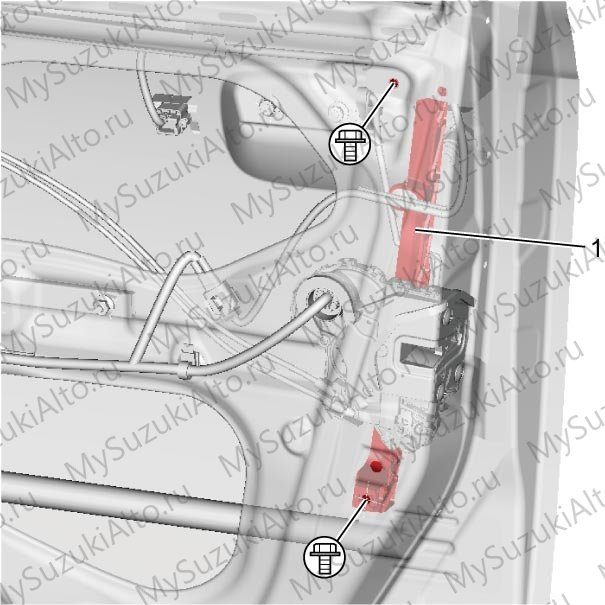

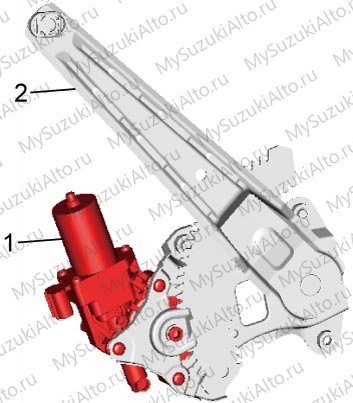

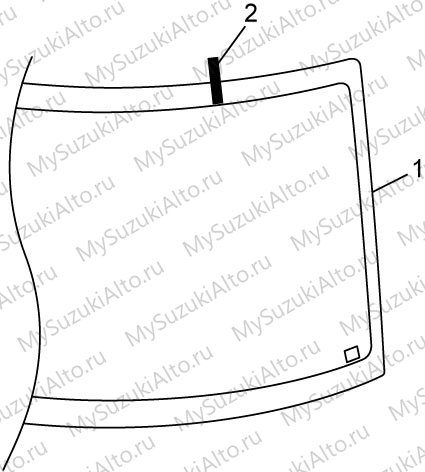

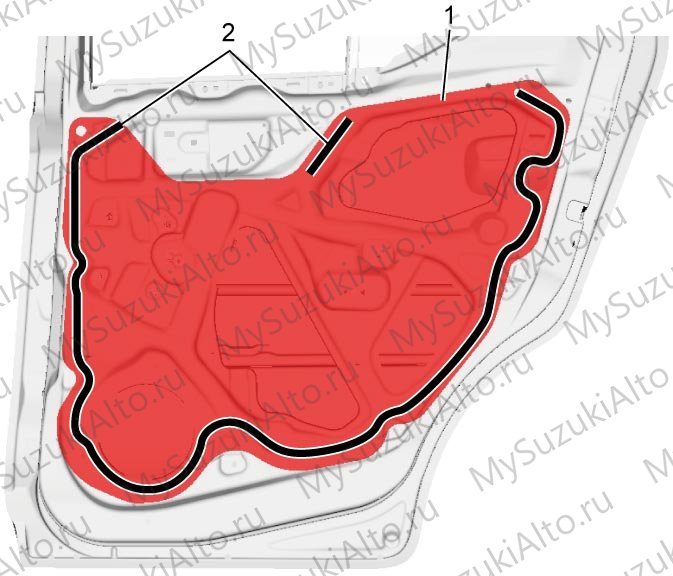

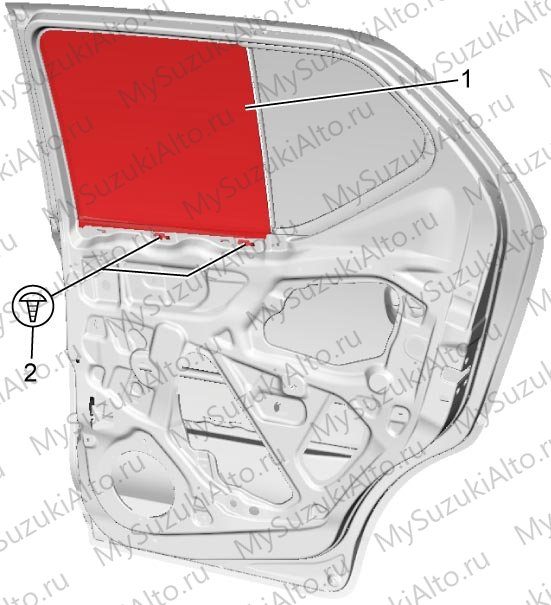

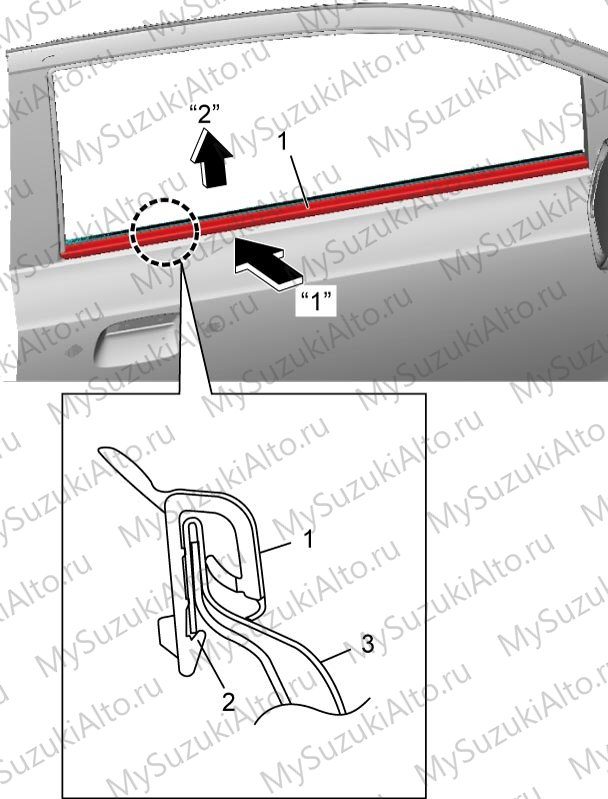

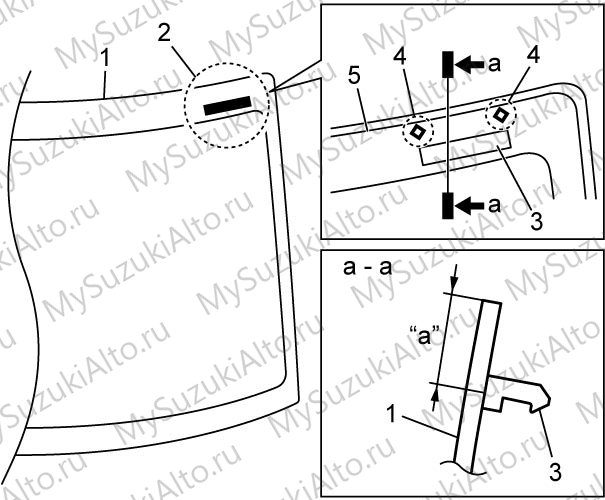

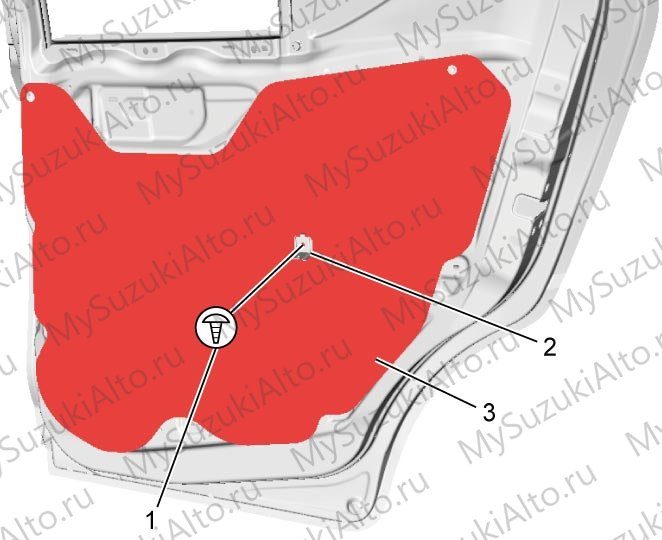

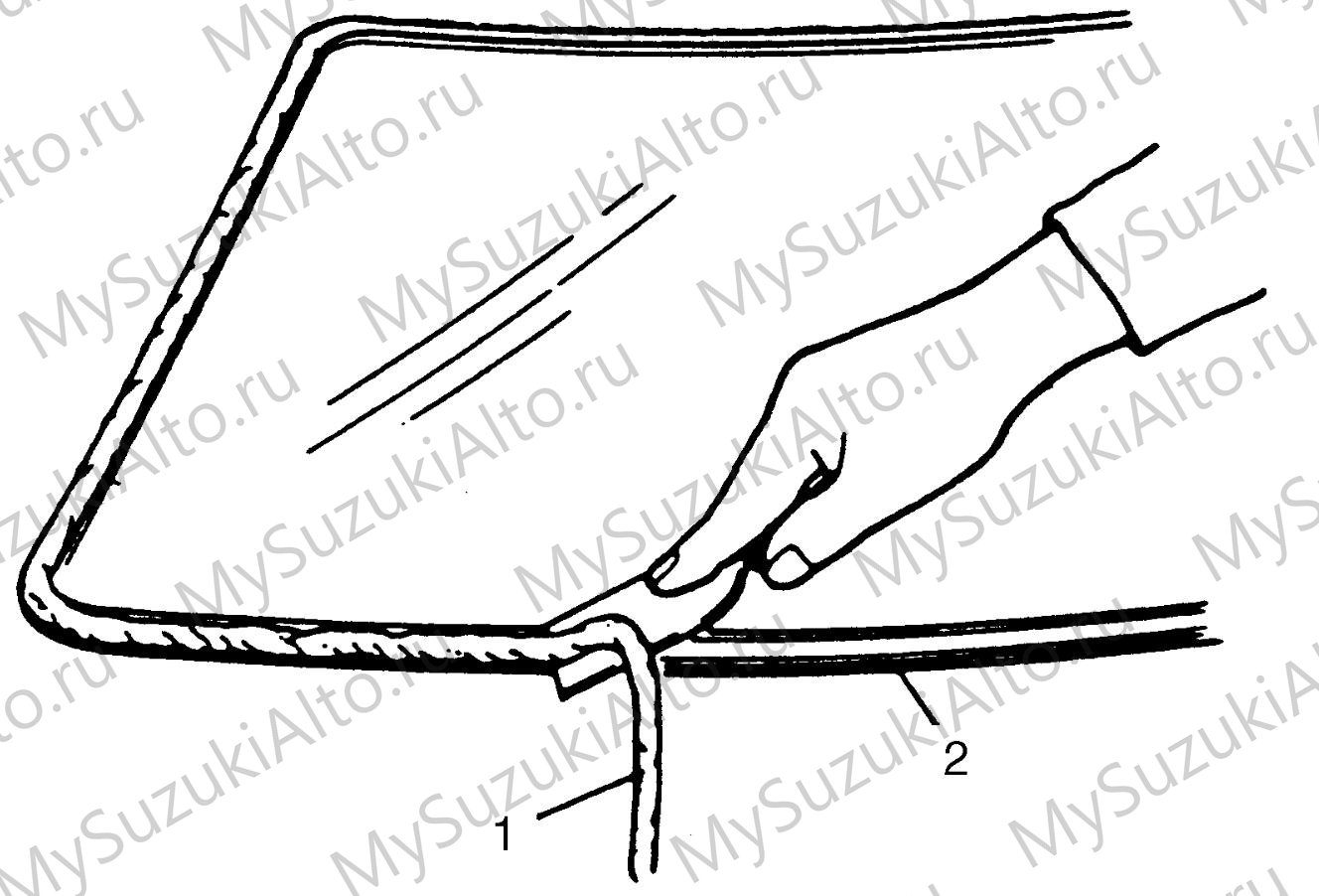

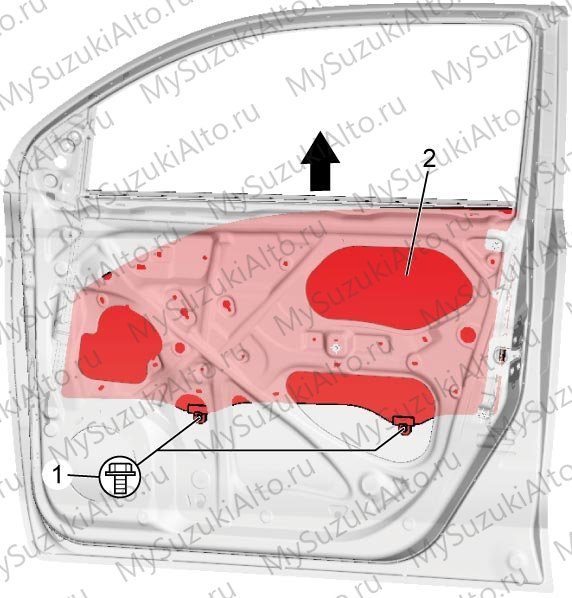

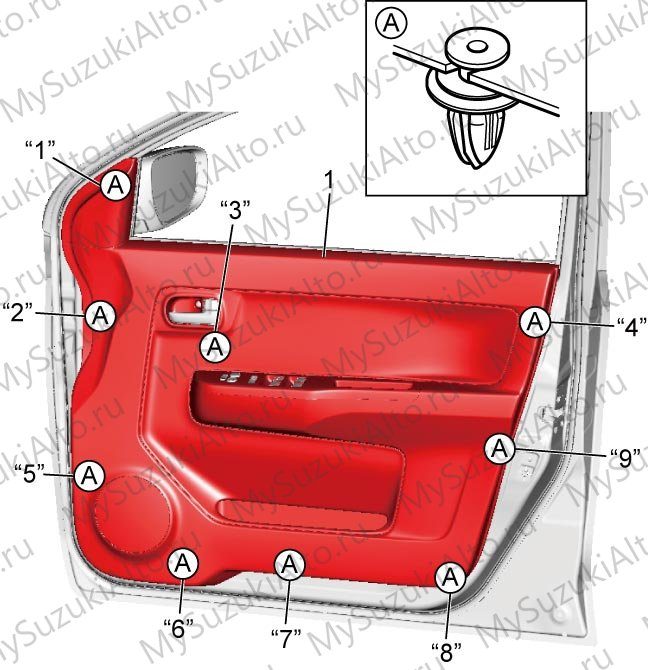

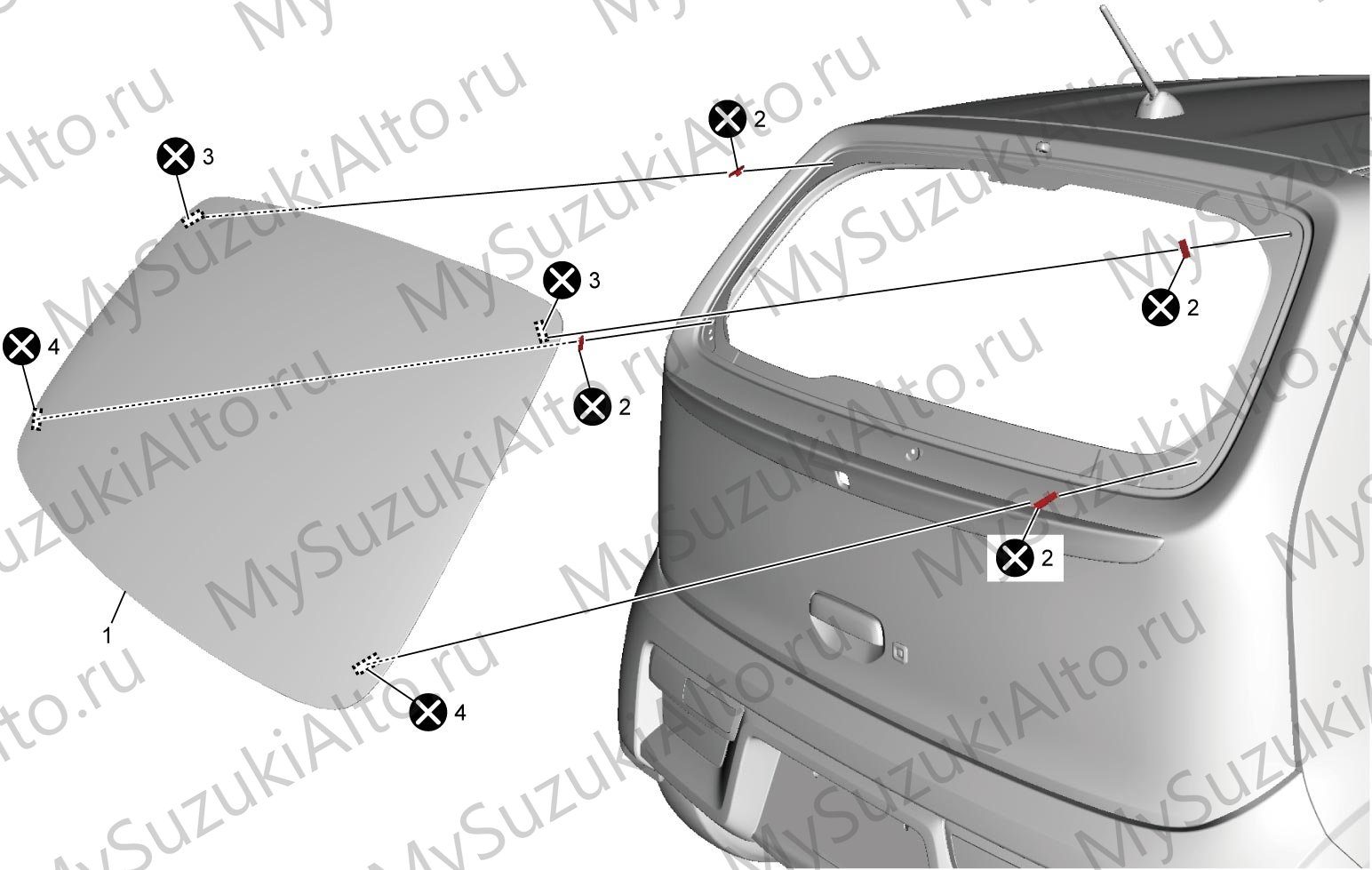

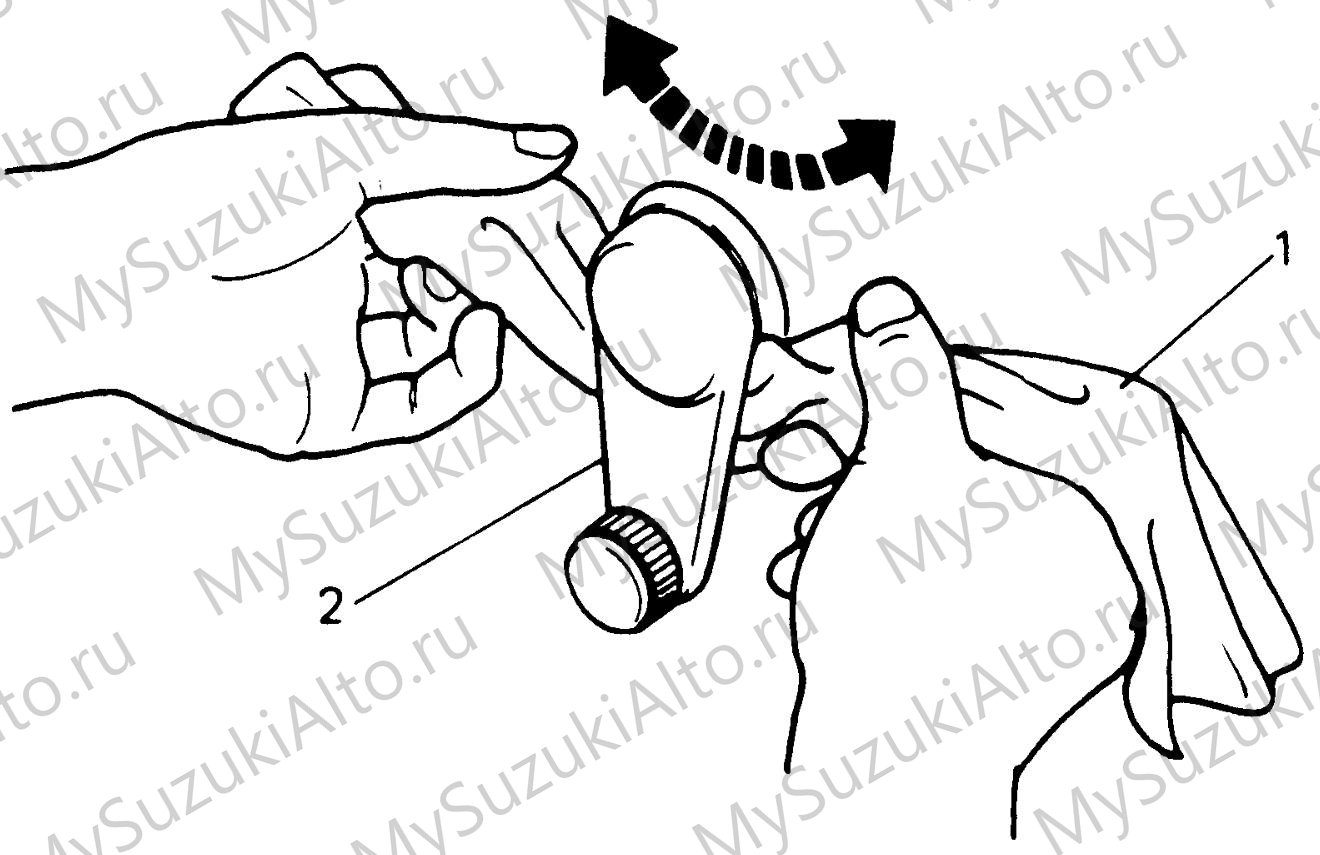

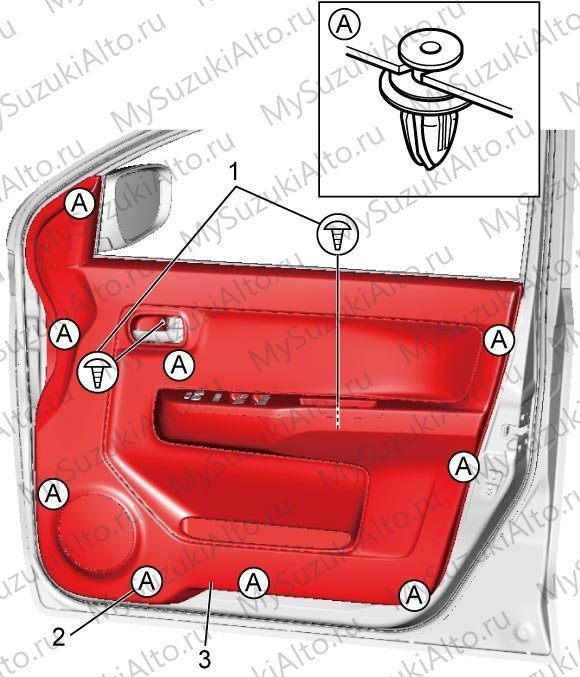

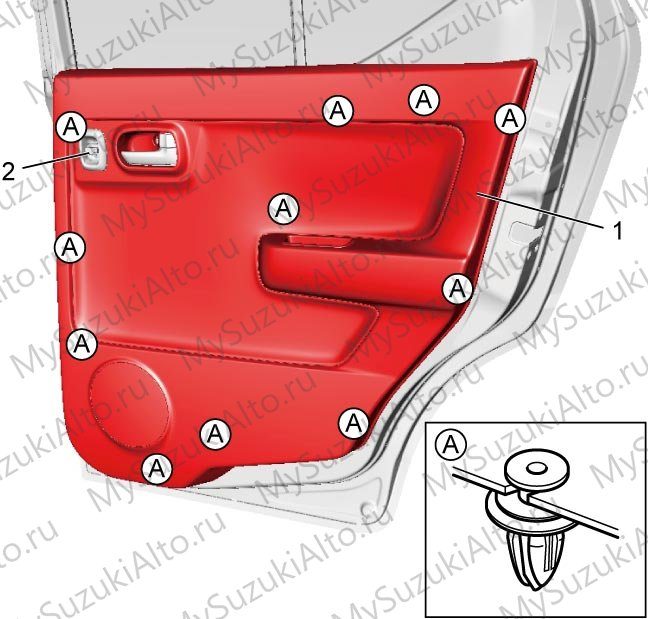

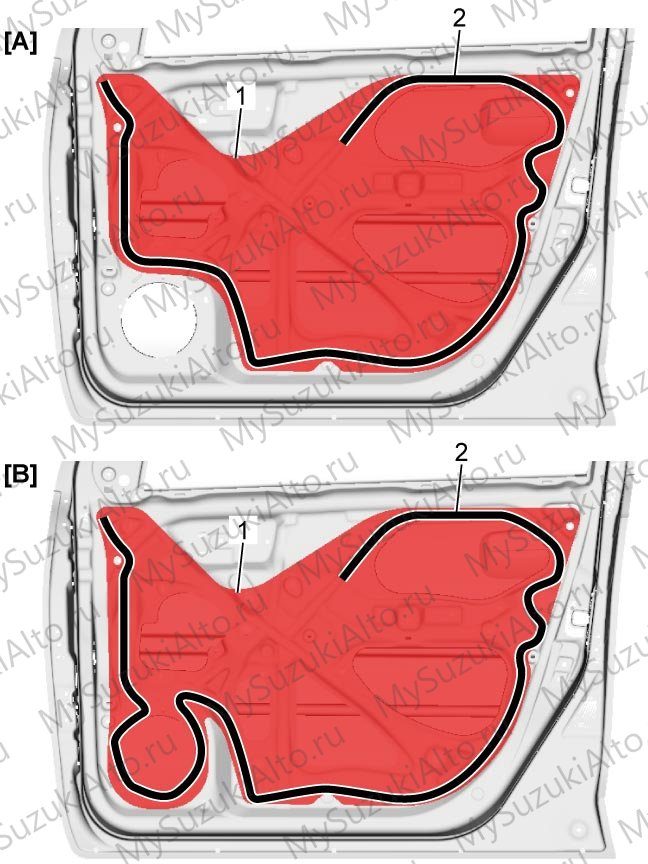

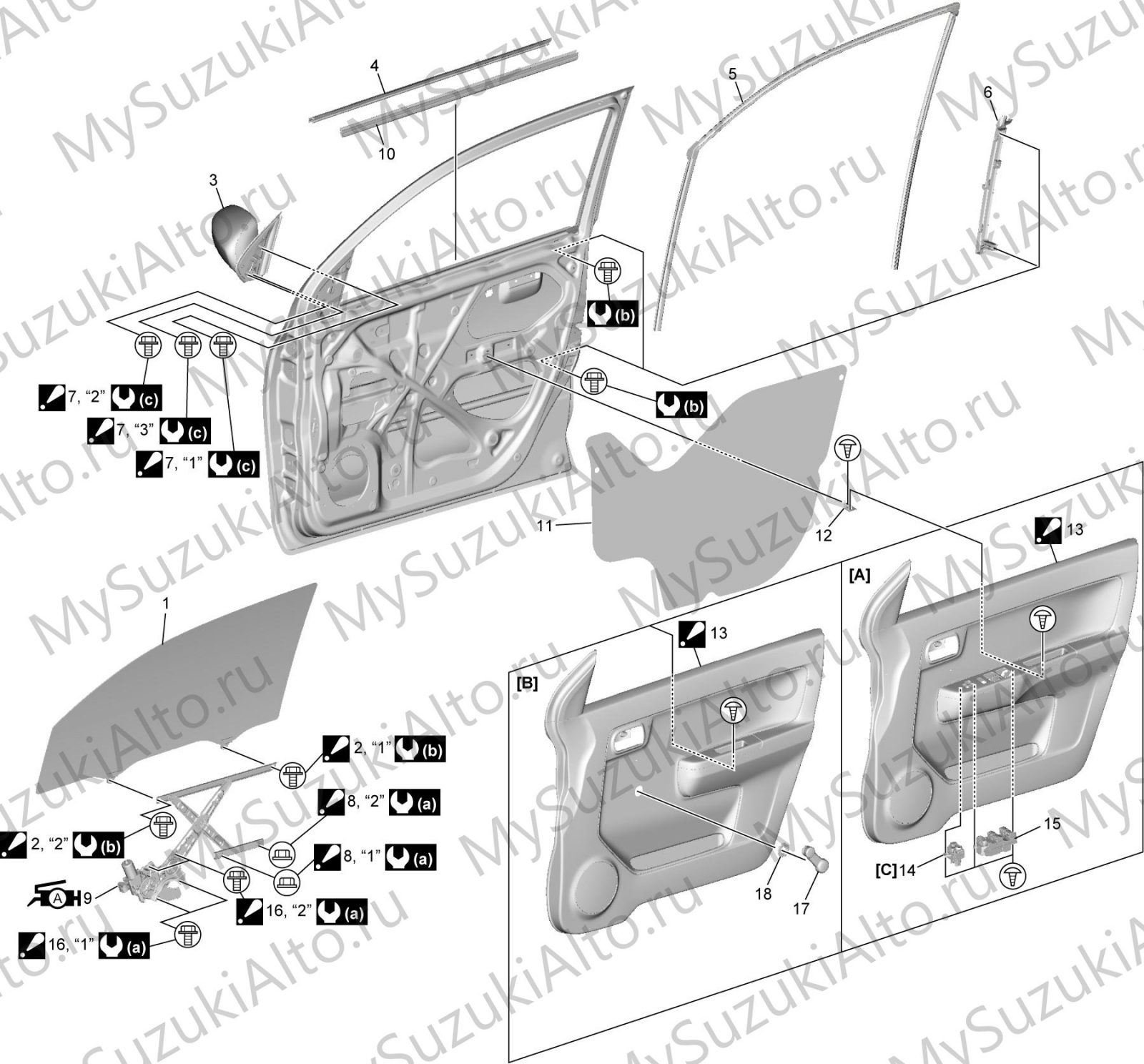

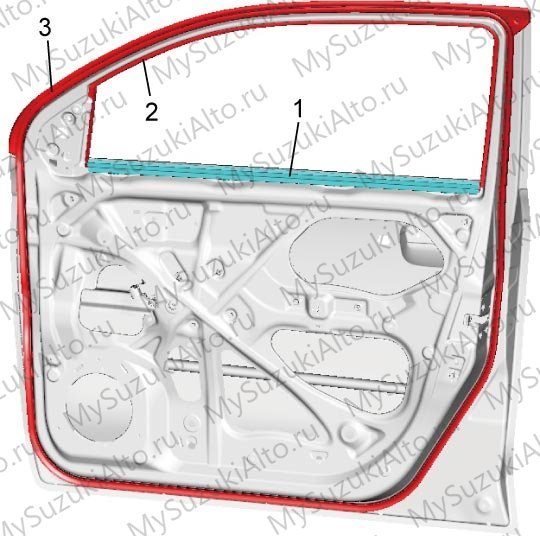

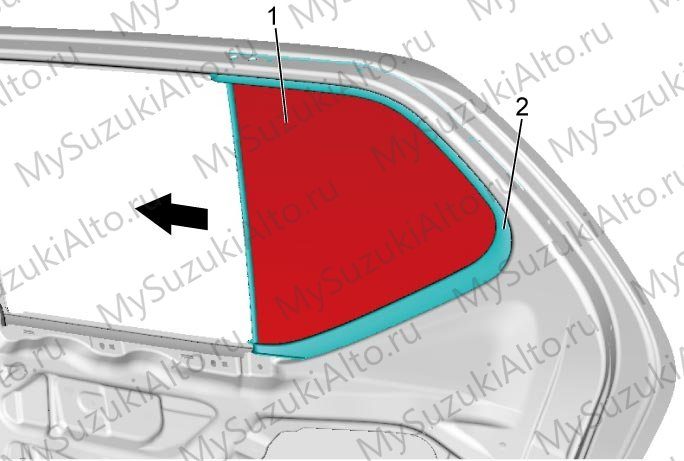

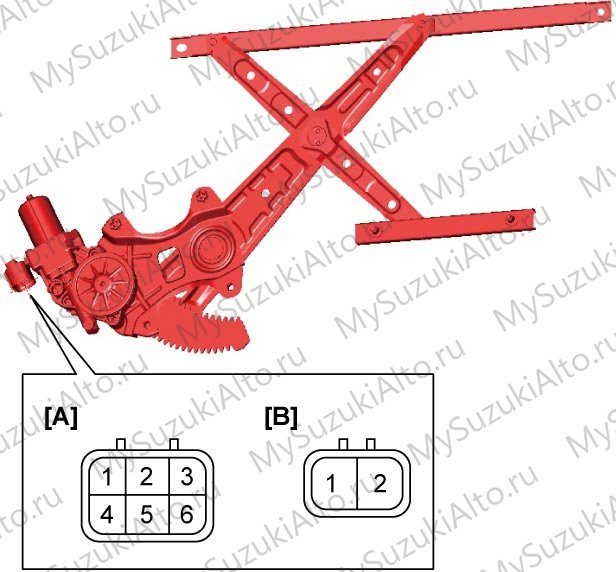

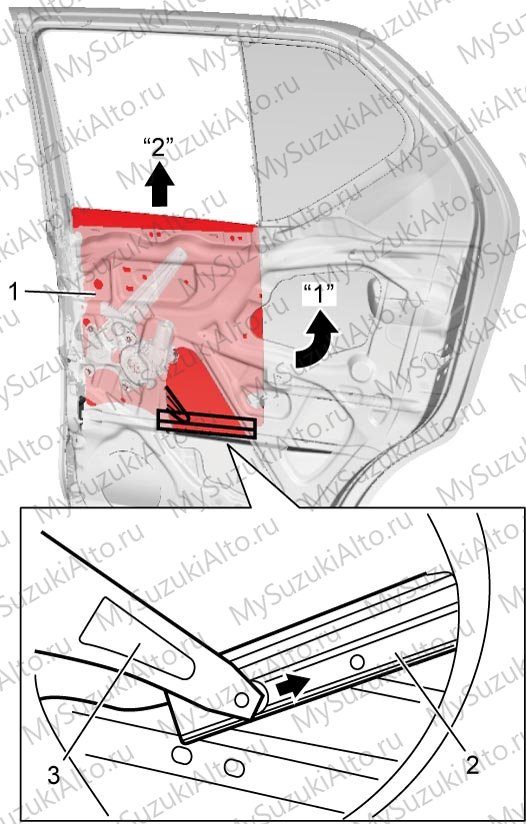

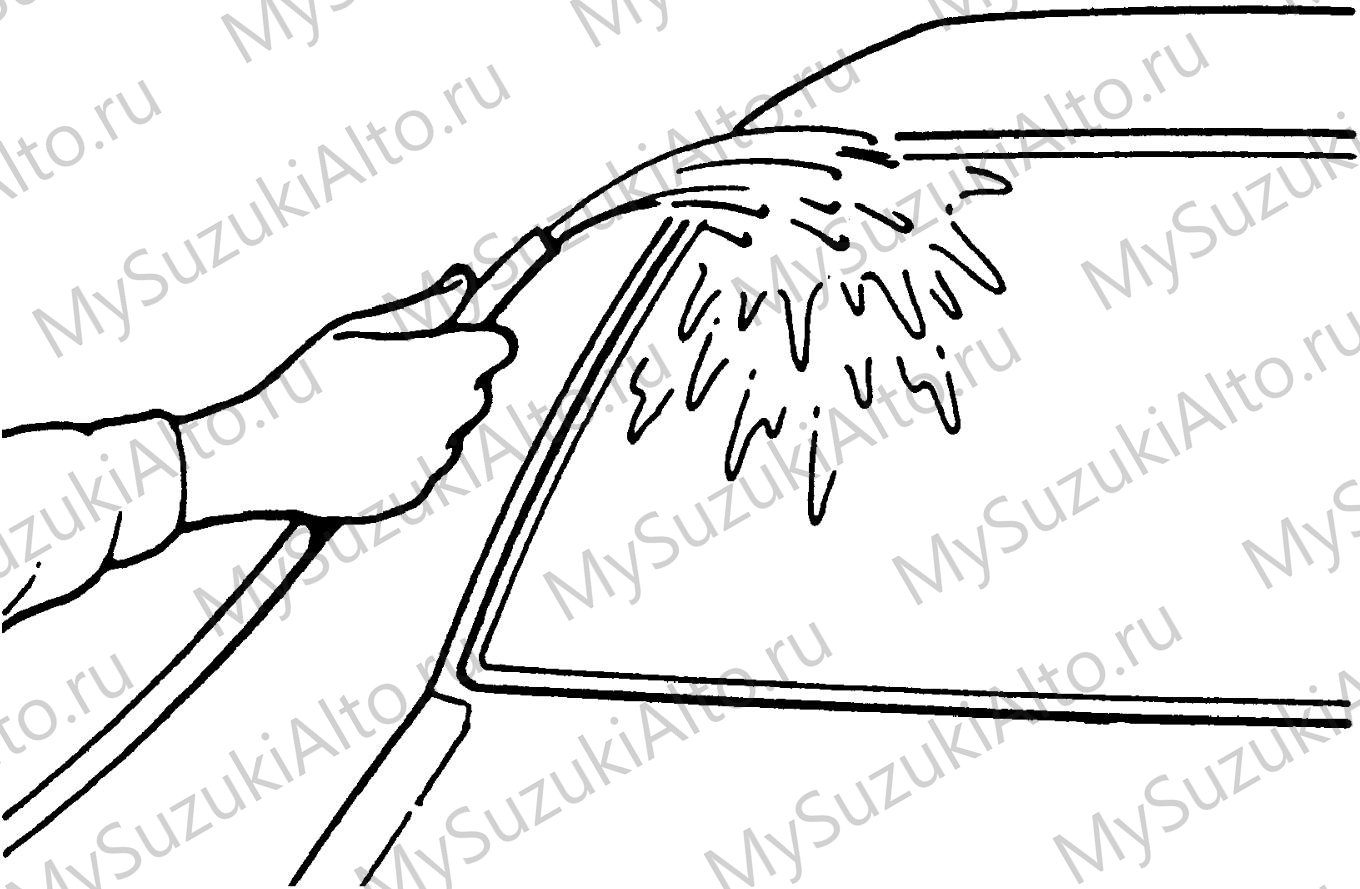

• Стёкла и регуляторы: ветровое стекло, стекло задней двери, стёкла и регуляторы передних и задних дверей, разделительное стекло задней двери — снятие/установка и проверка работы регуляторов (для стеклоподъёмников).

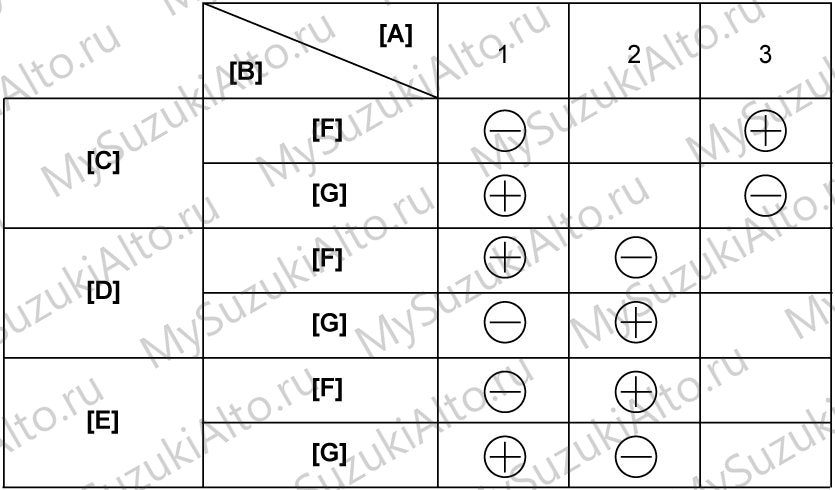

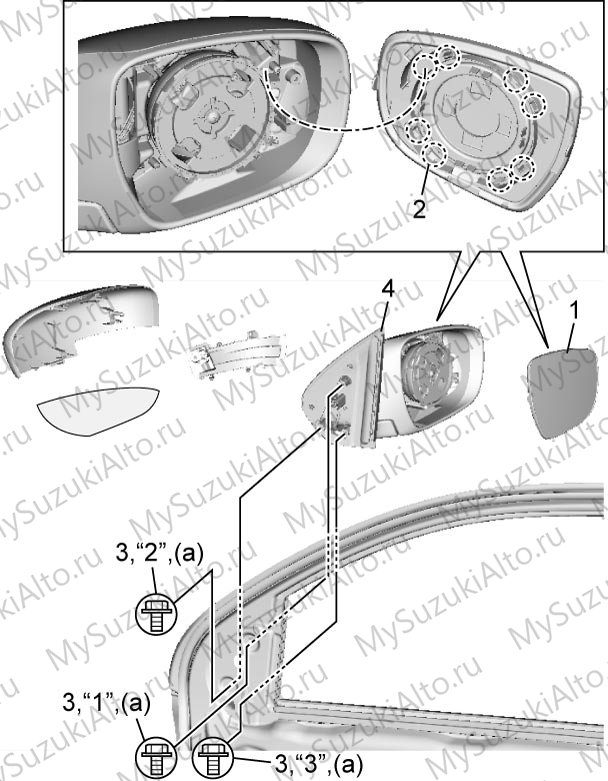

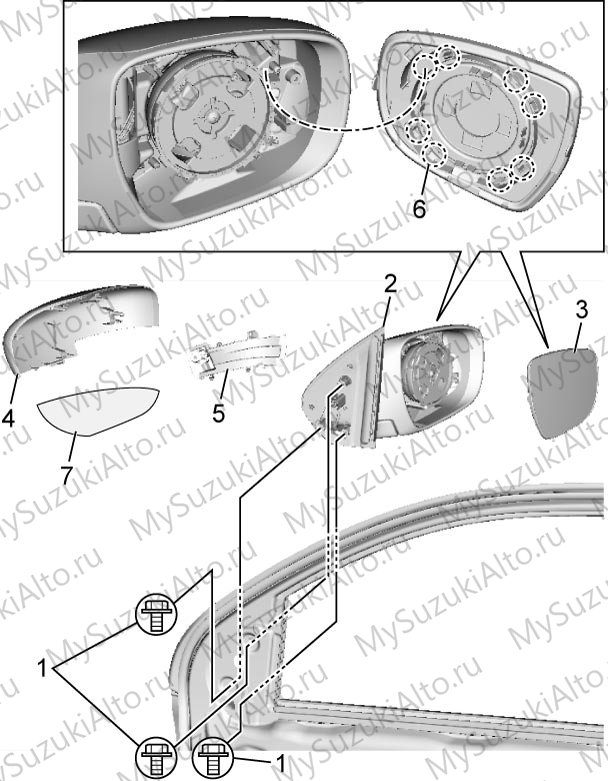

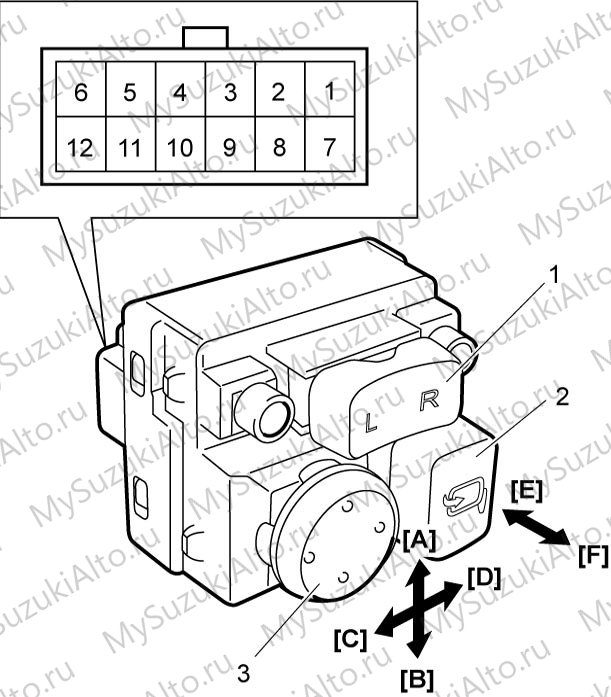

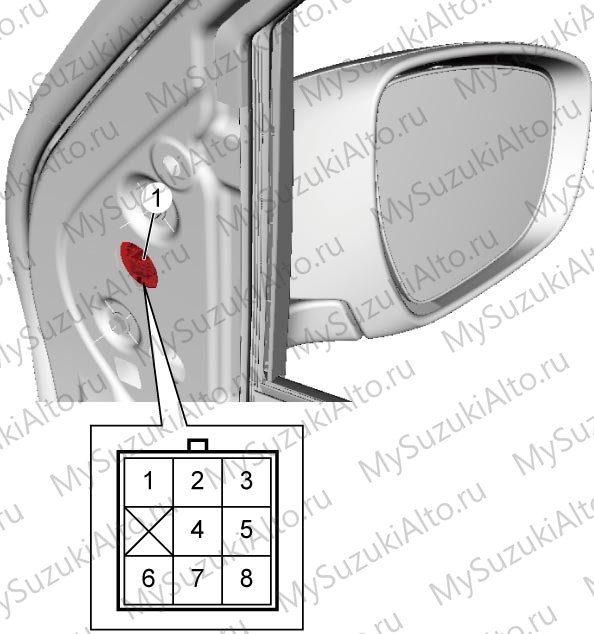

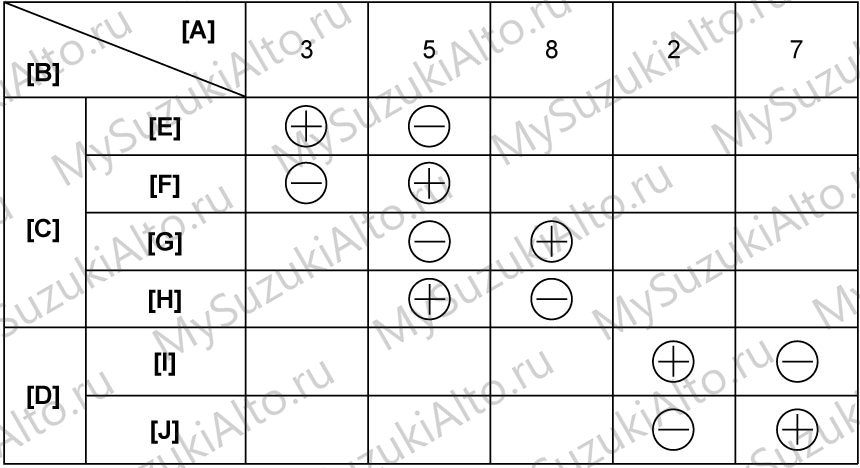

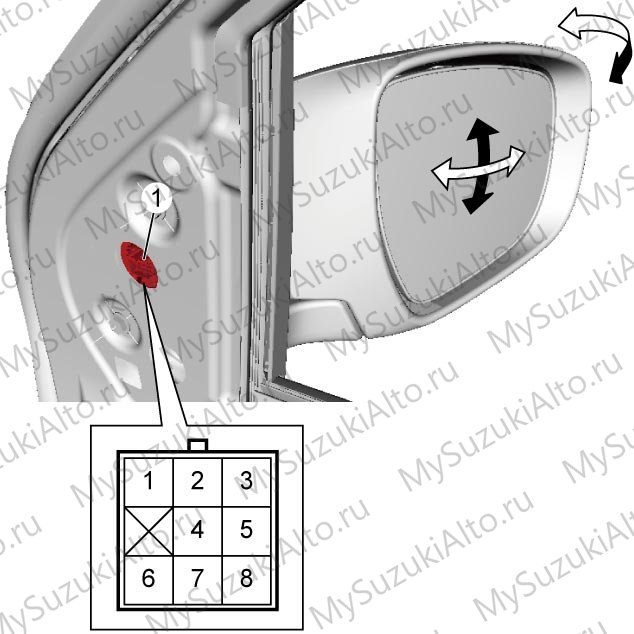

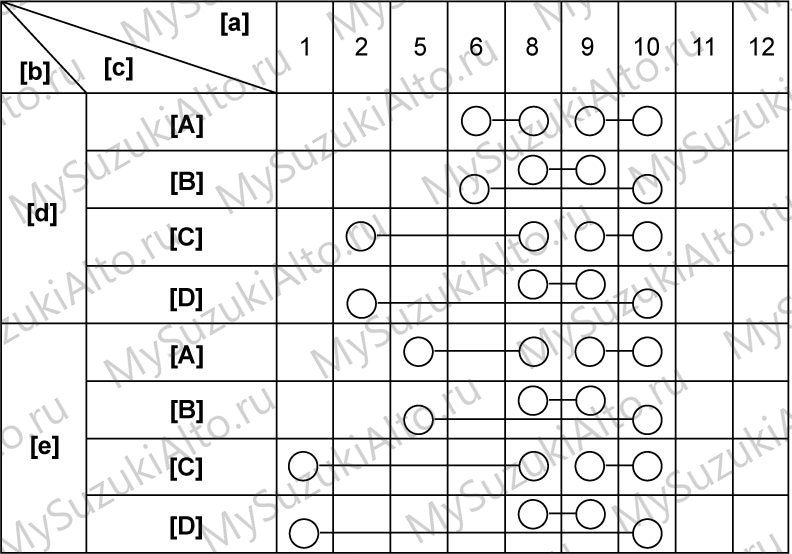

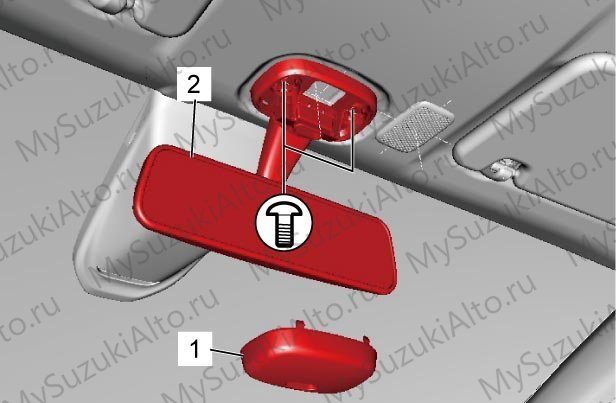

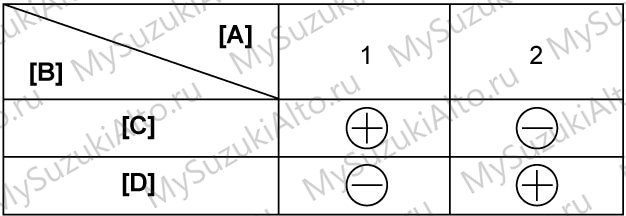

• Зеркала: снятие и установка (болт зеркала — 7,5 Н·м), выключатель, электродвигатель и обогрев зеркал, салонное зеркало, настройка дистанционного складывания.

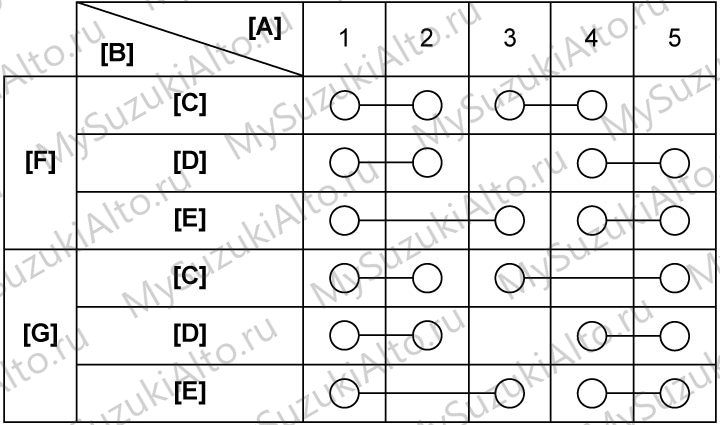

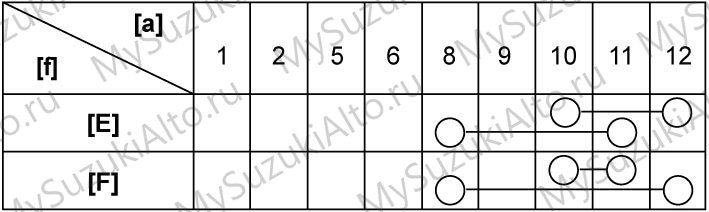

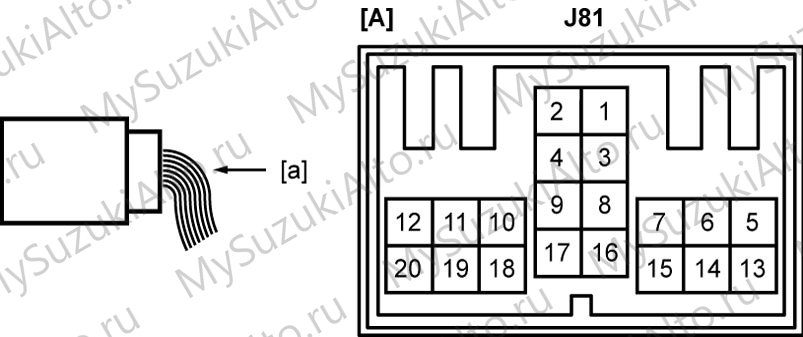

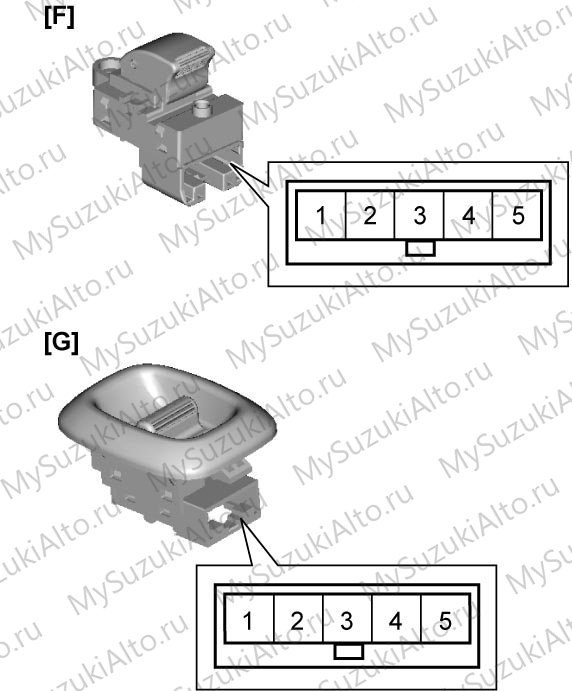

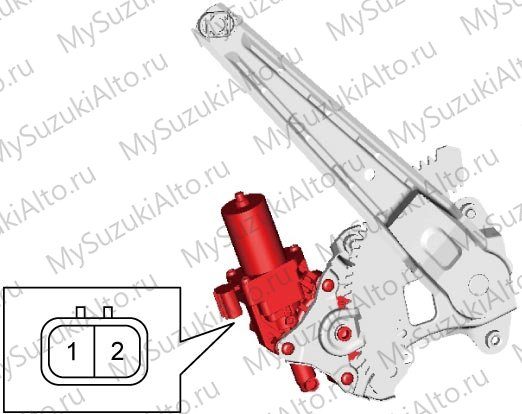

• Выключатели стеклоподъёмников: главный и дополнительный — проверяются отдельно; проверяется также цепь главного выключателя.
• Диагностика по симптомам: не работают все стеклоподъёмники, не работает один, не работает автоматический режим, посторонний шум; не работает обогрев заднего стекла; не работают все зеркала, одно зеркало, зеркала работают с рывками, не работает дистанционное складывание.

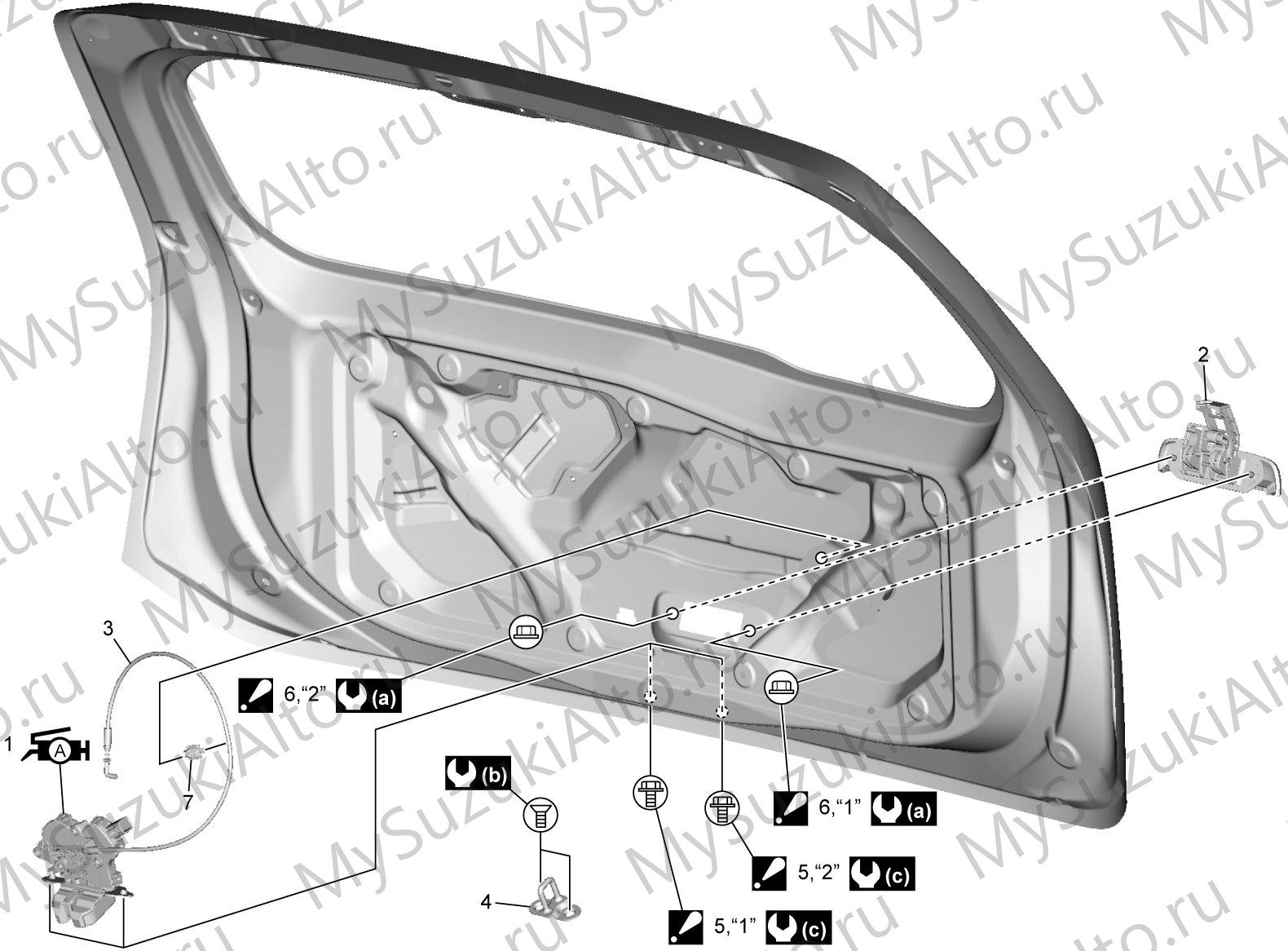

Замки и система keyless entry (9F)

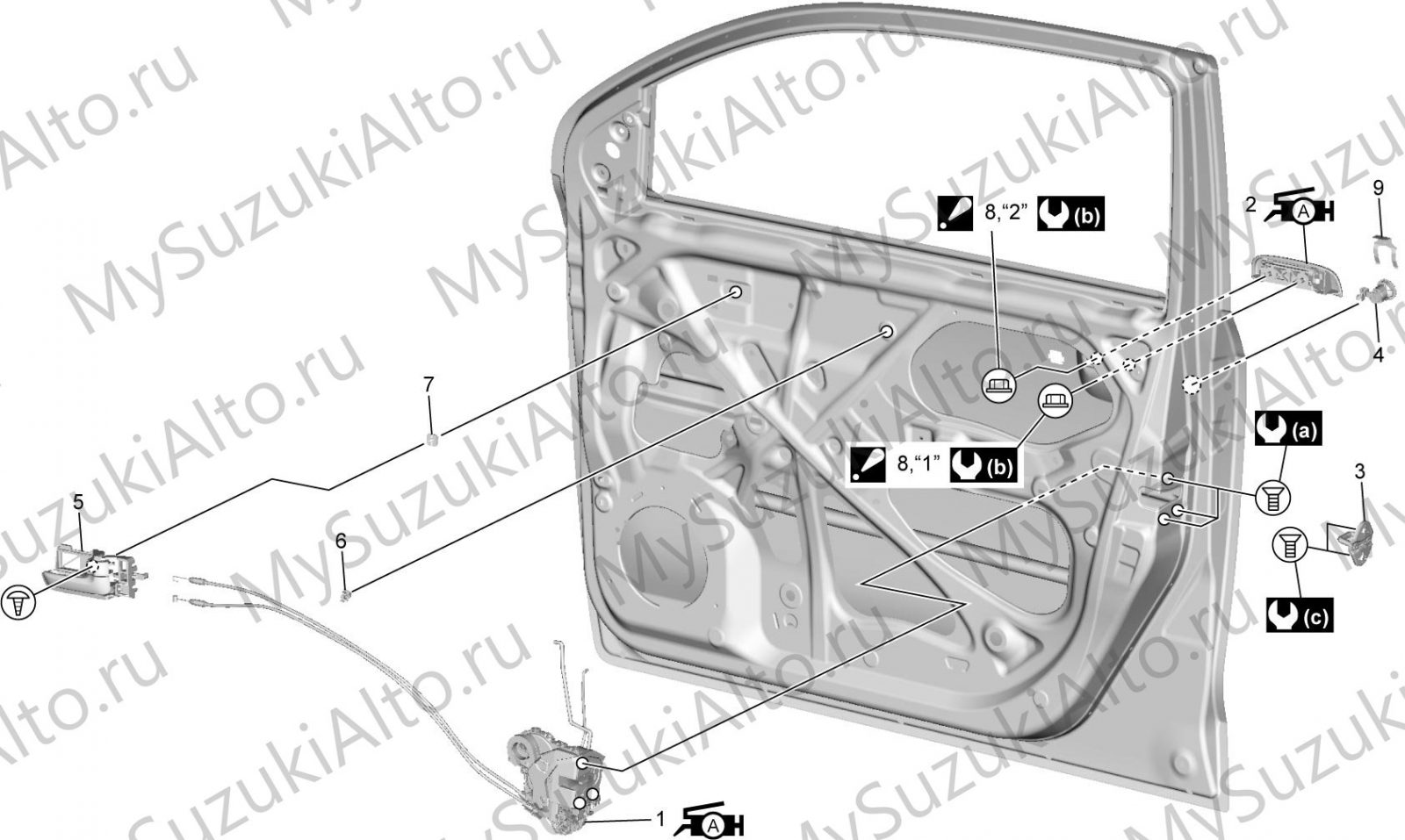

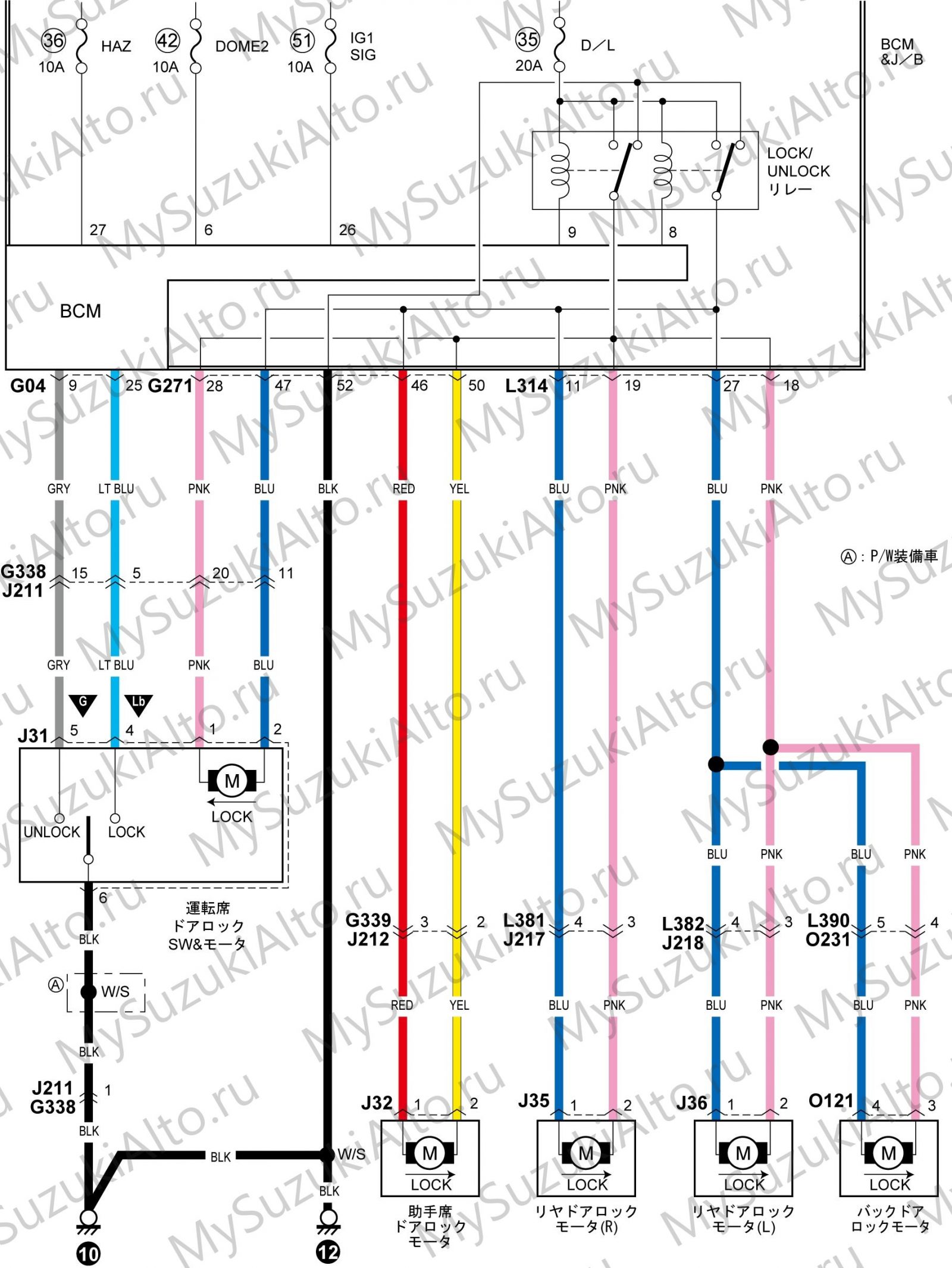

• Схема и конфигурация системы центрального замка с дистанционным управлением.

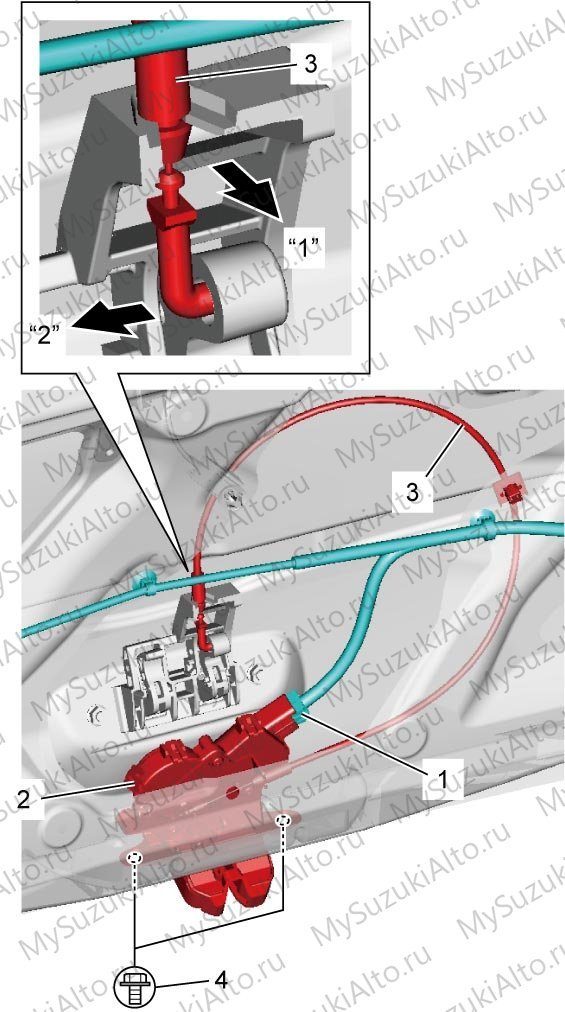

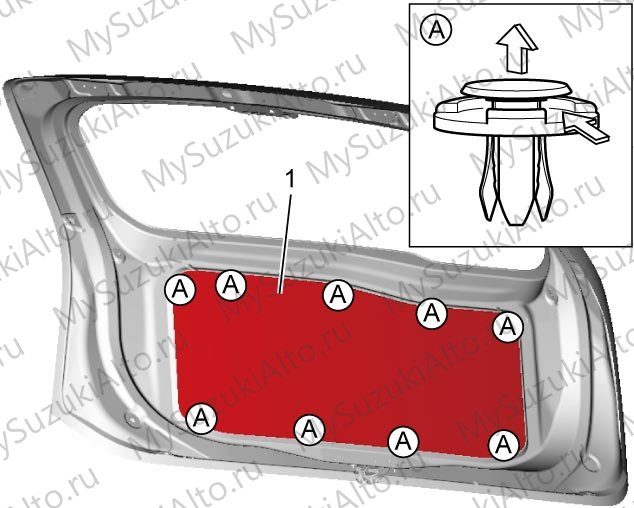

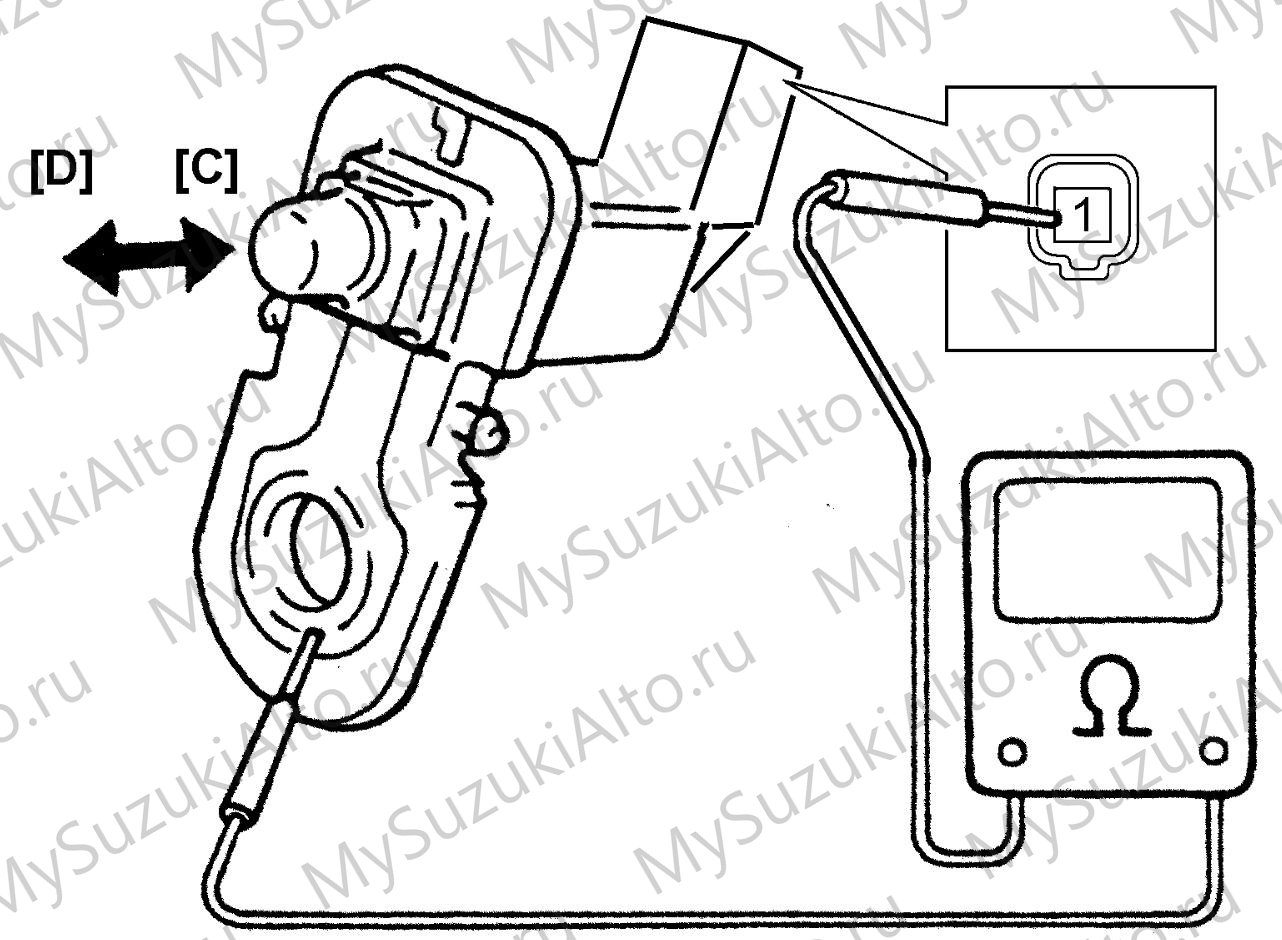

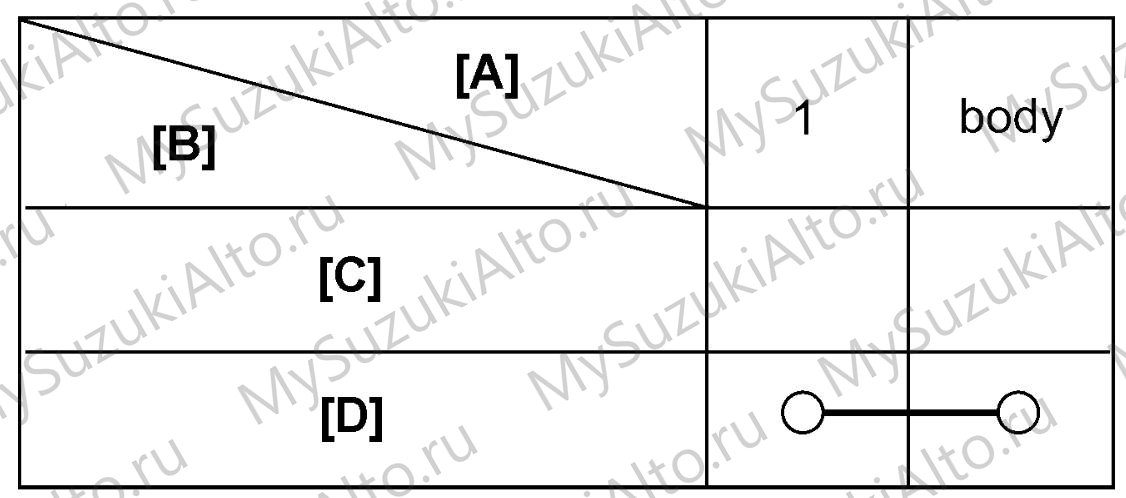

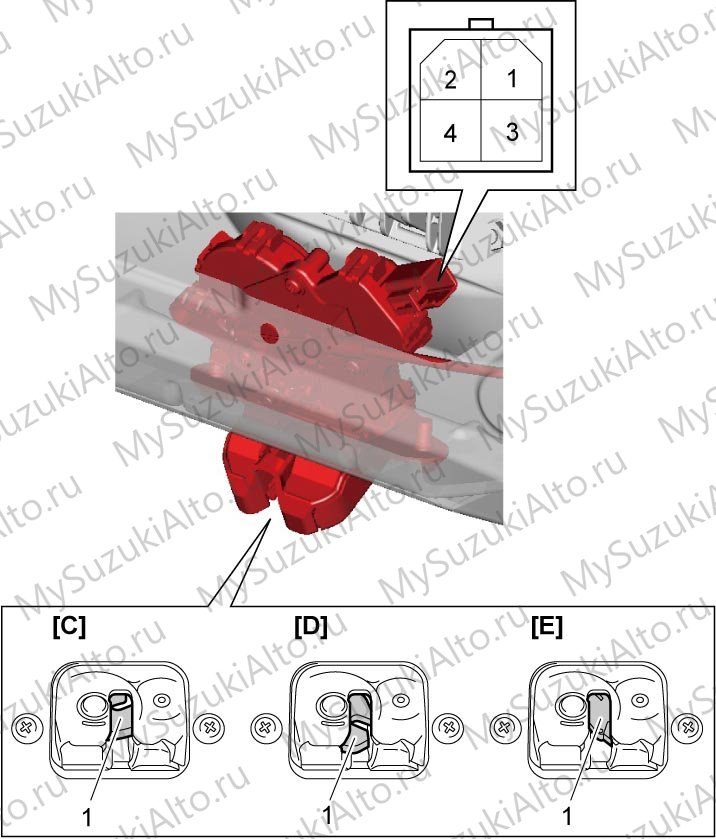

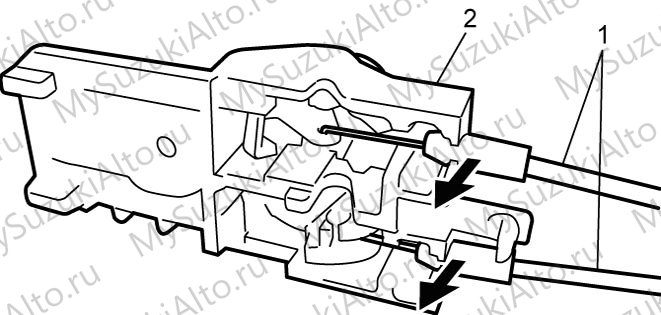

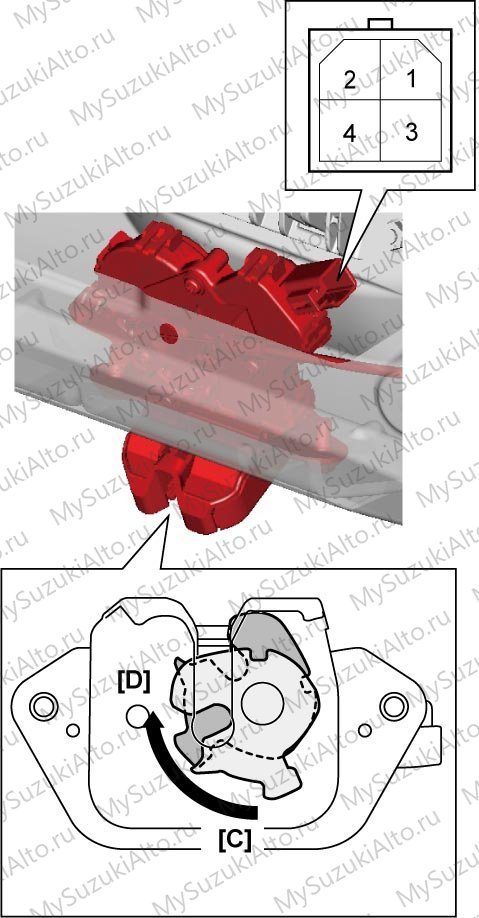

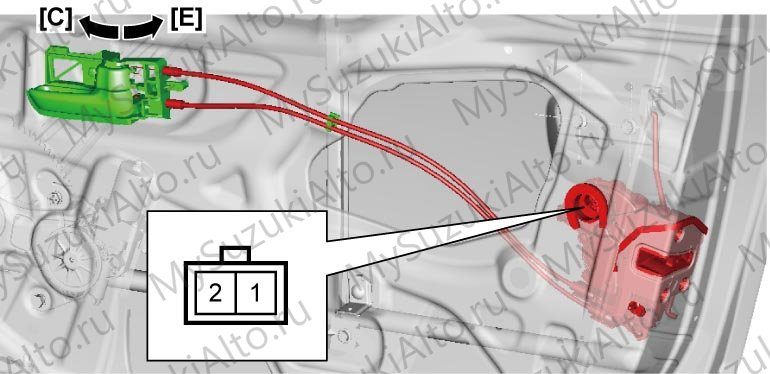

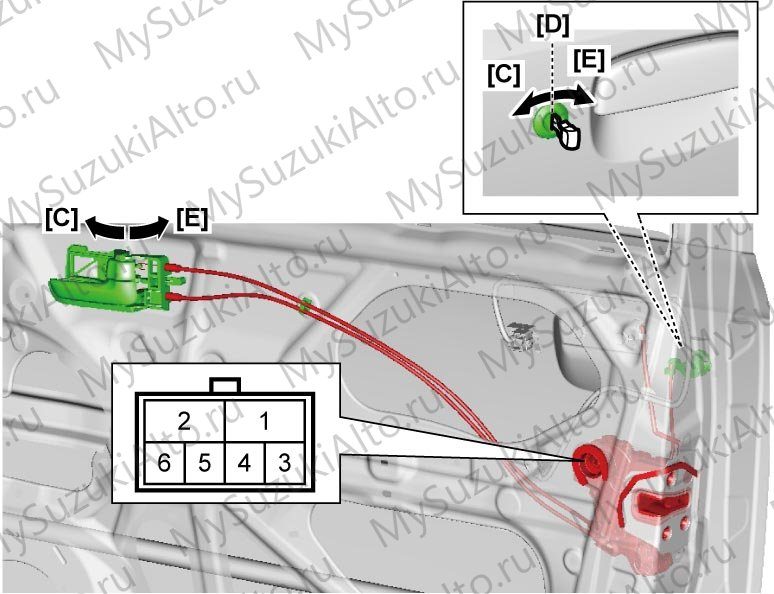

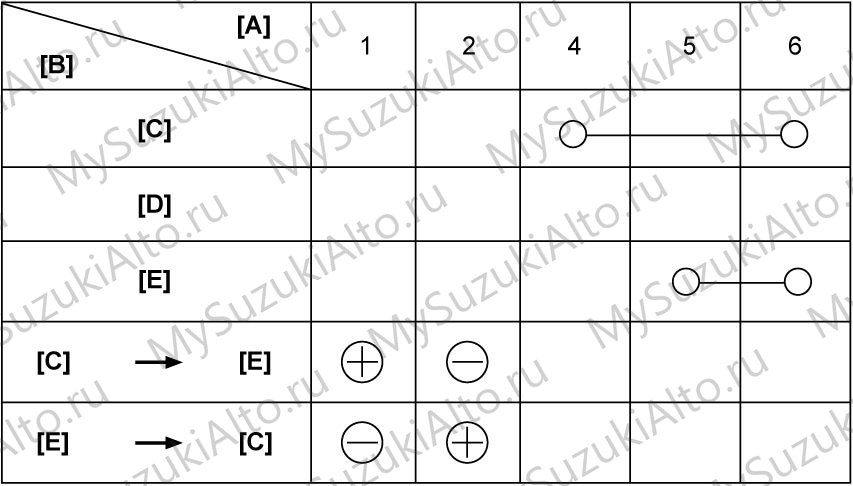

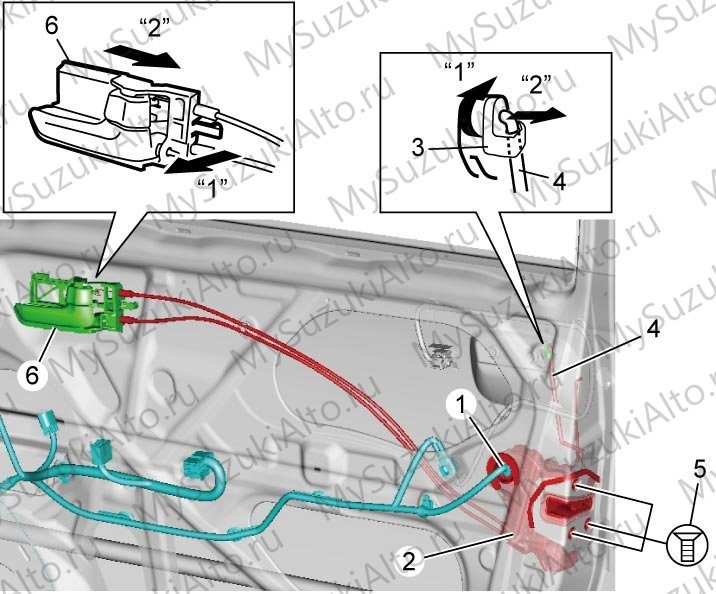

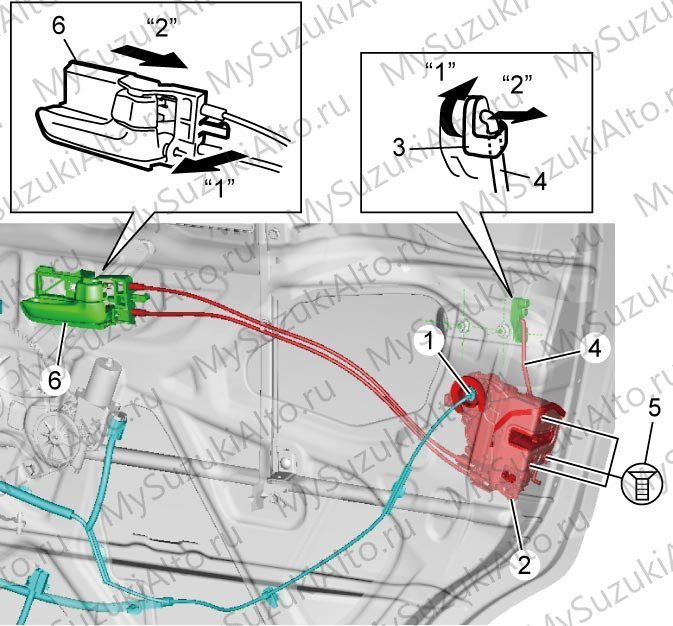

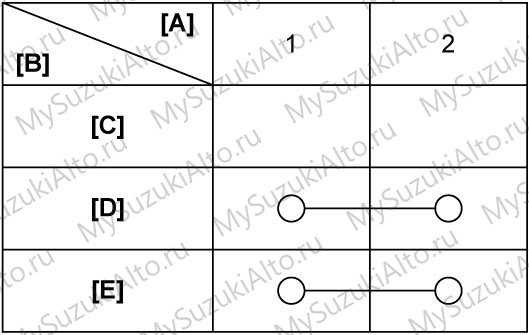

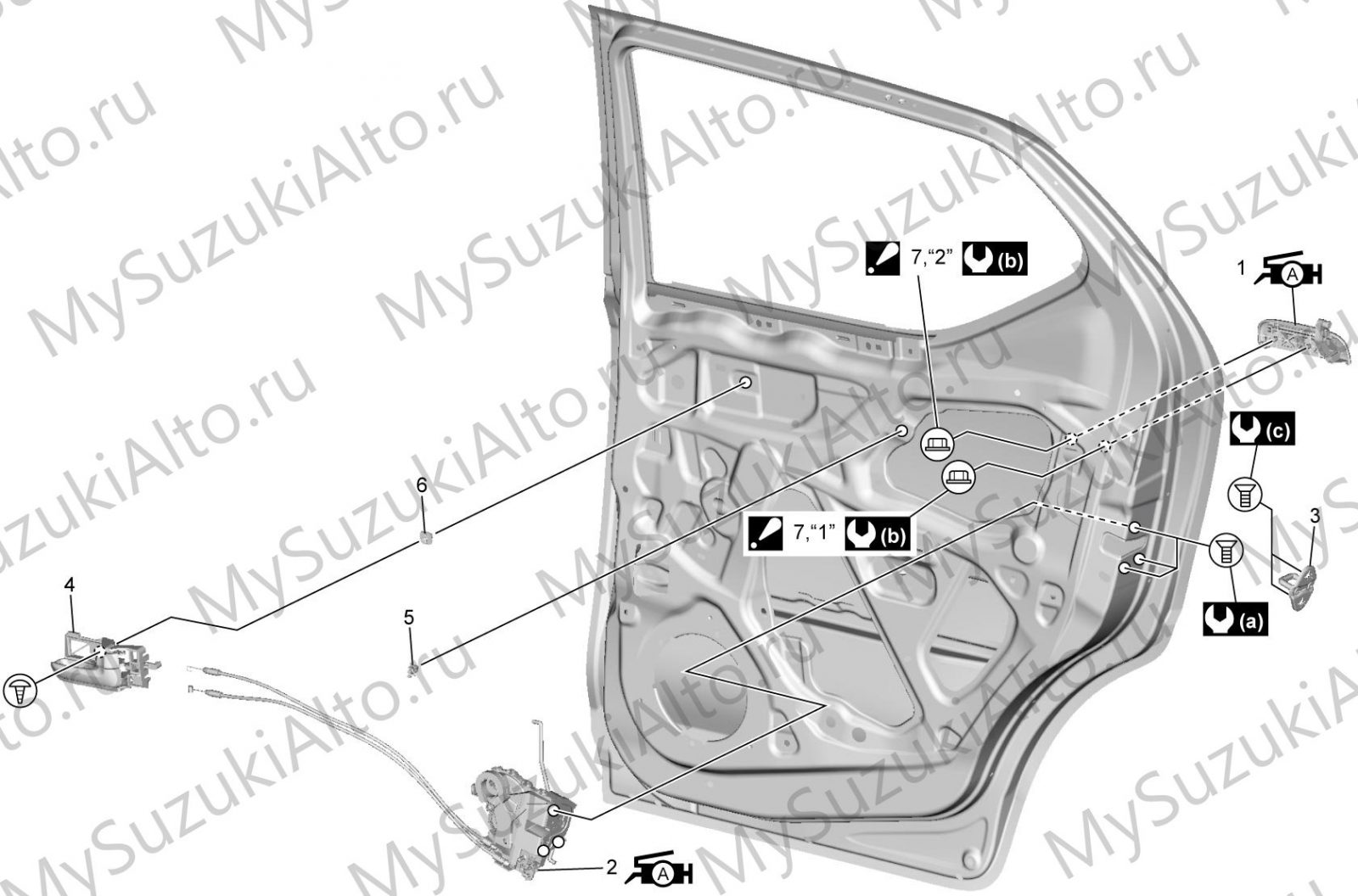

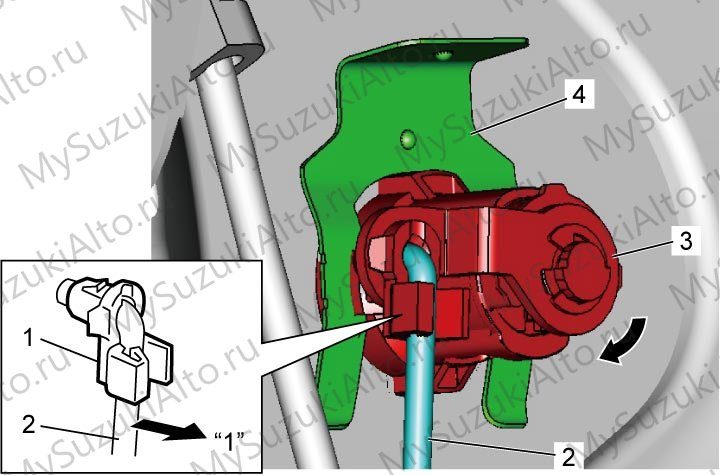

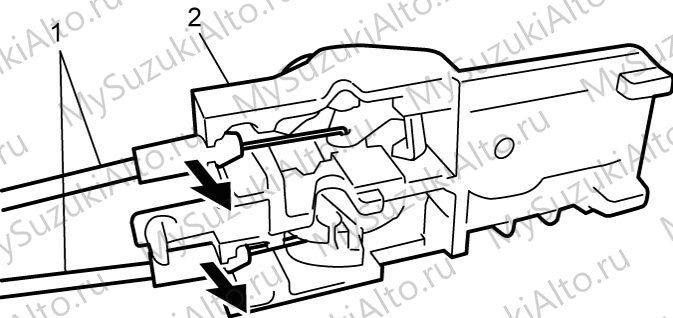

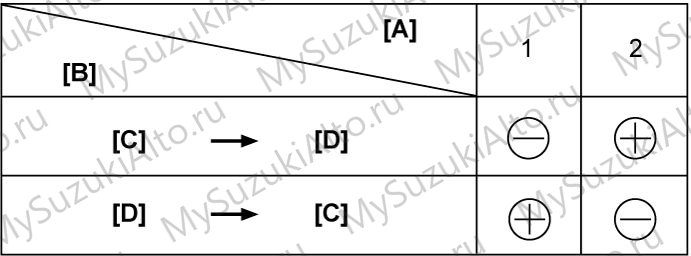

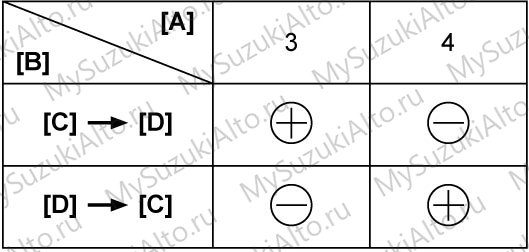

• Проверка замков и диагностика по симптомам: не работают замки одной двери или всех дверей.

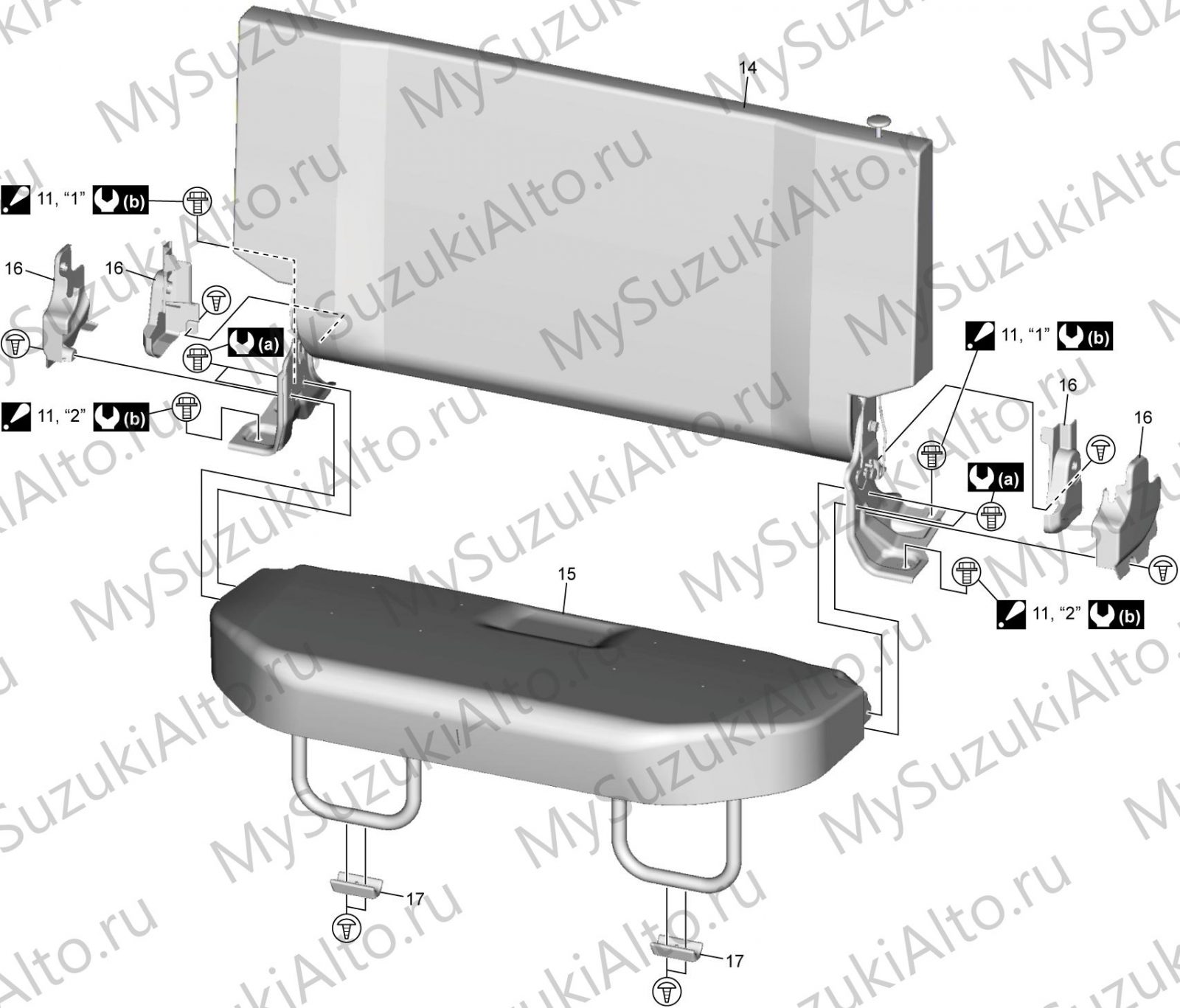

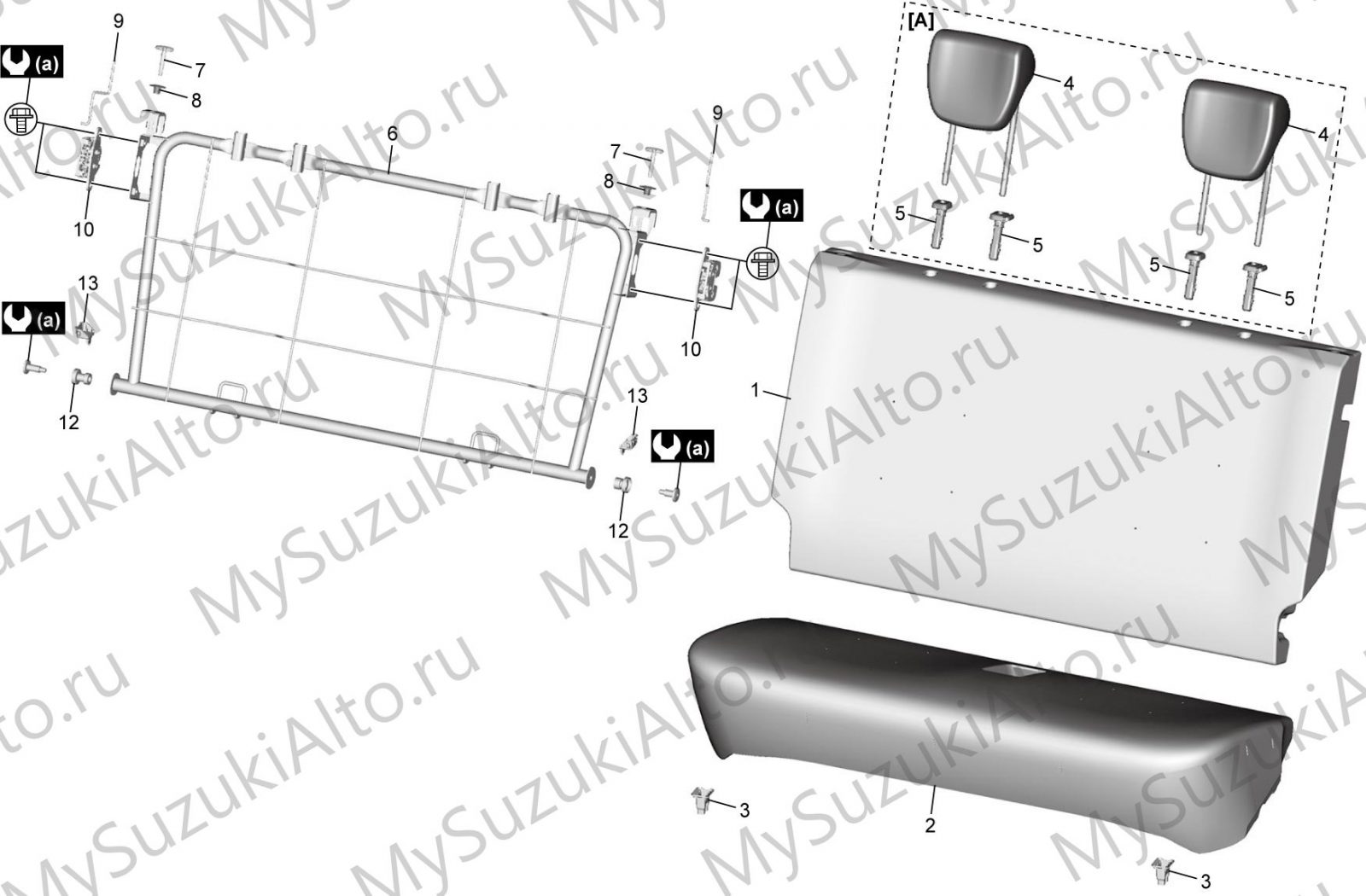

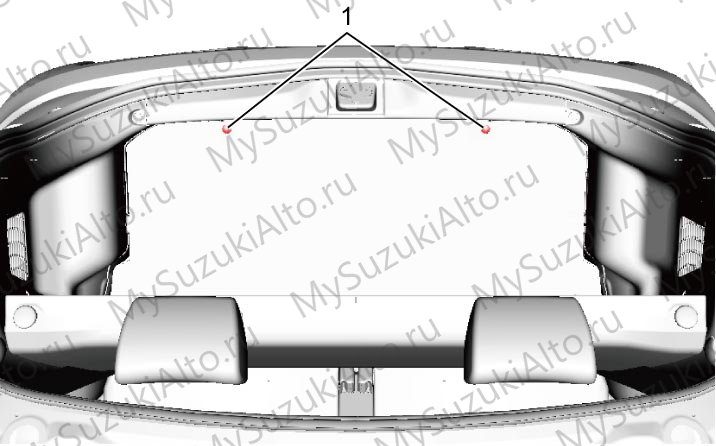

Сиденья (9G)

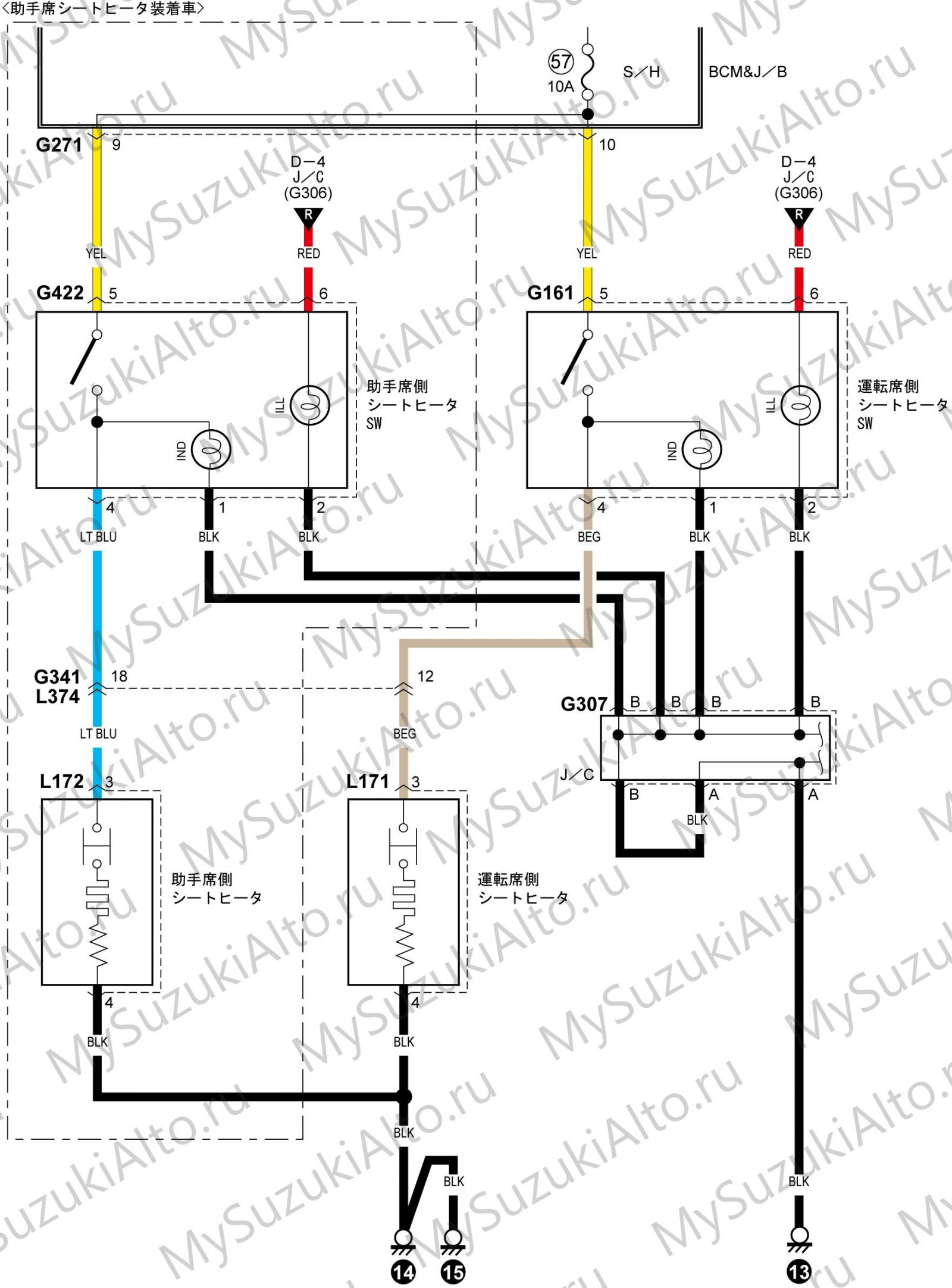

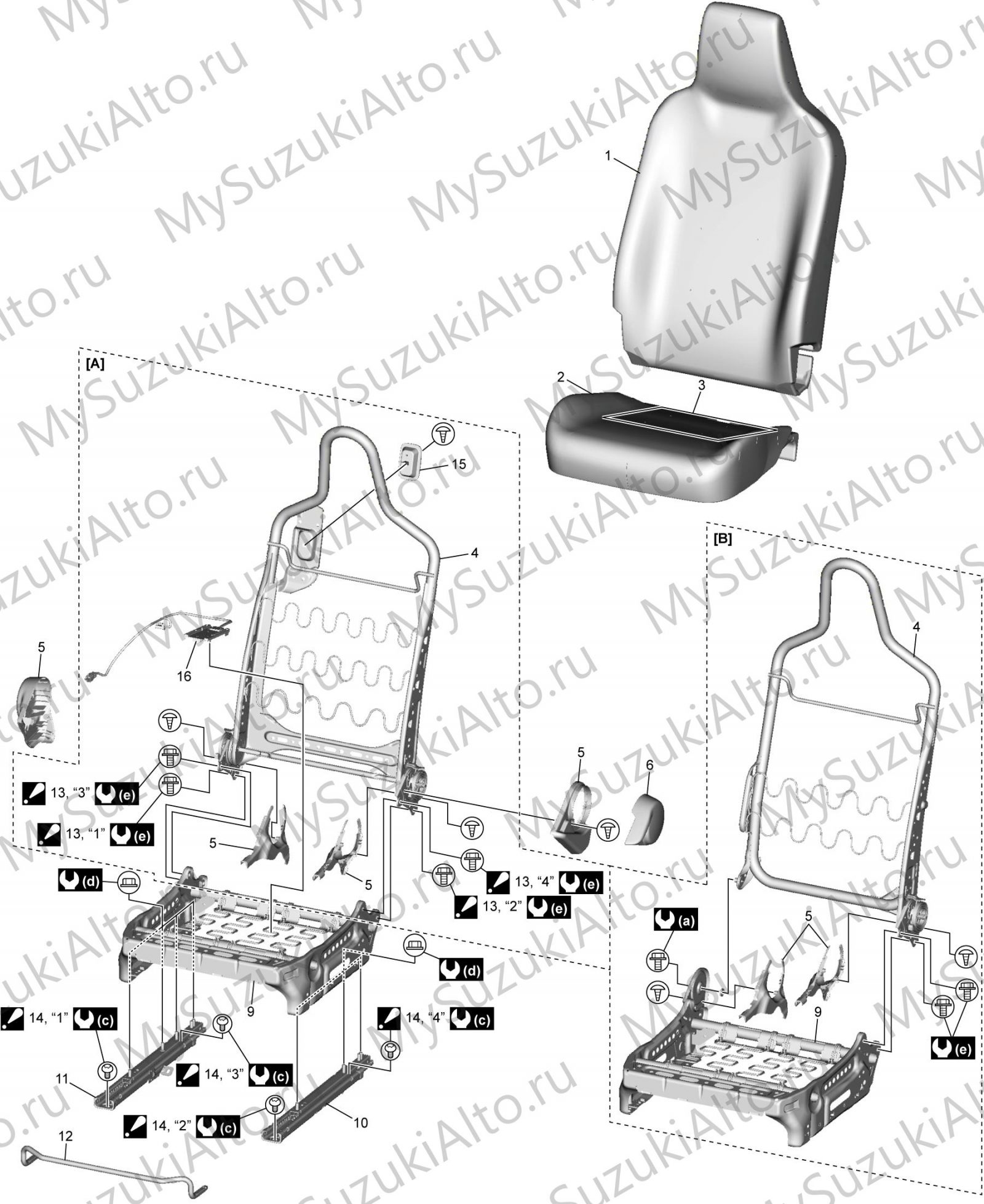

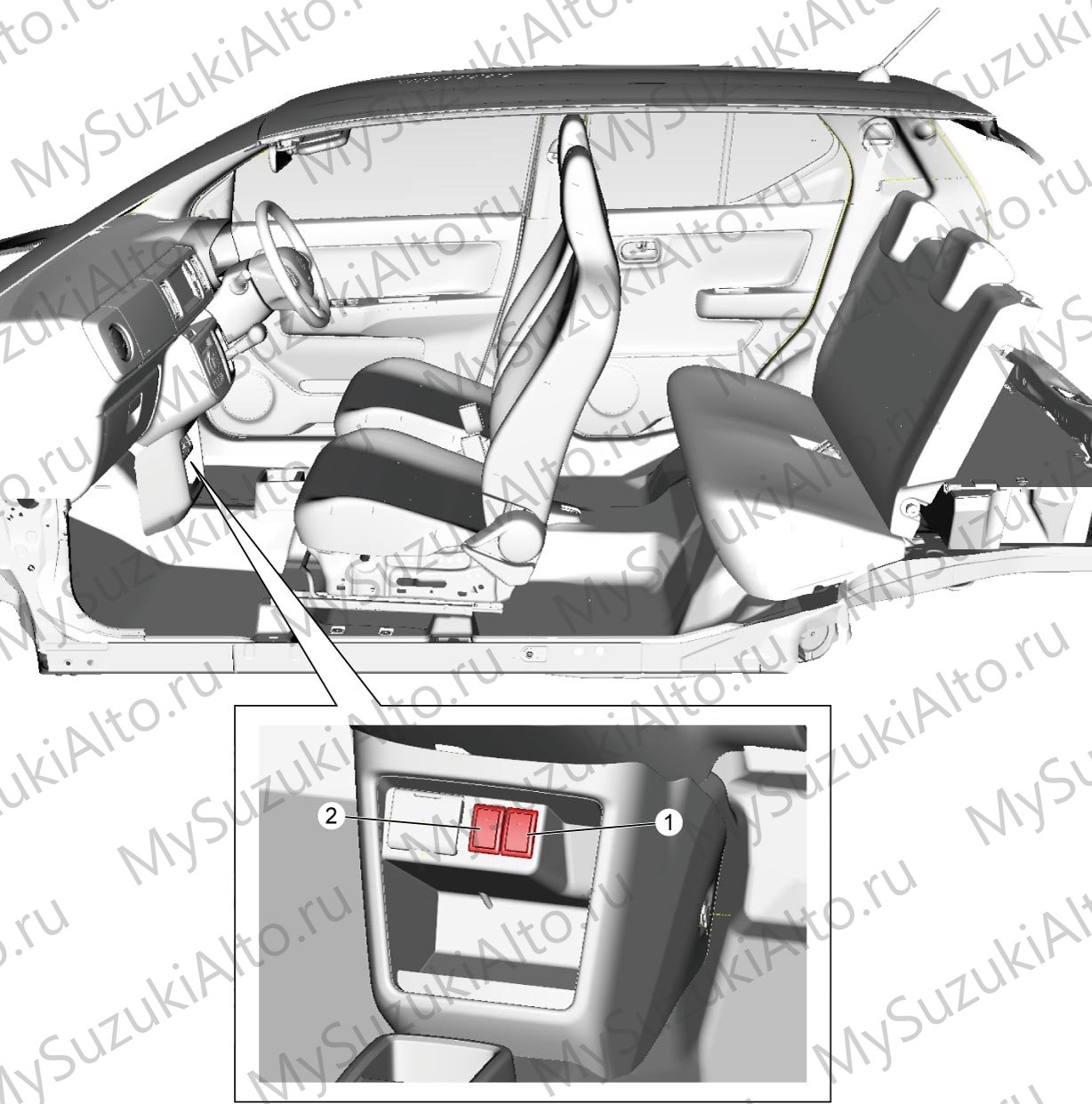

• Схема системы подогрева сидений и конфигурация передних сидений.

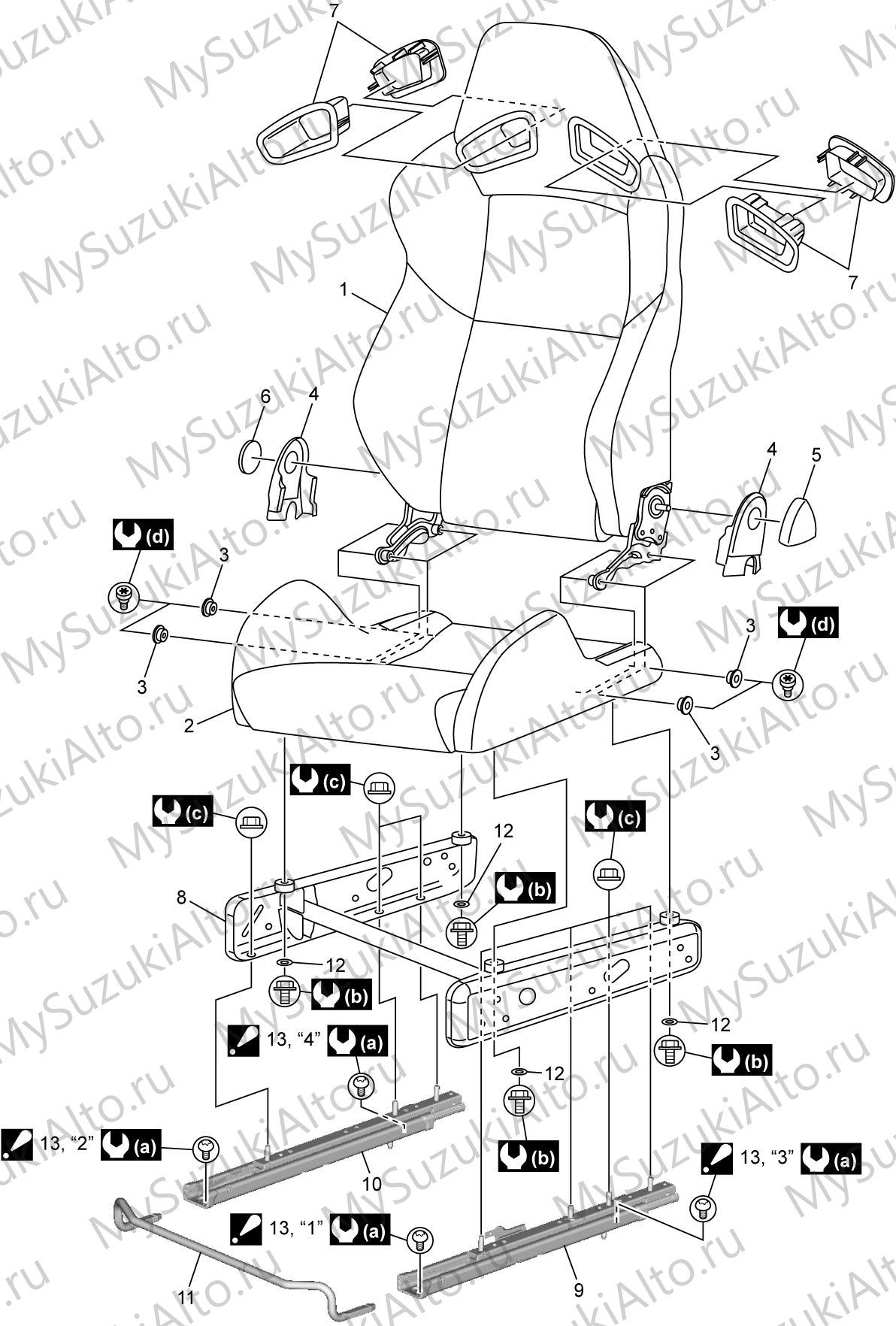

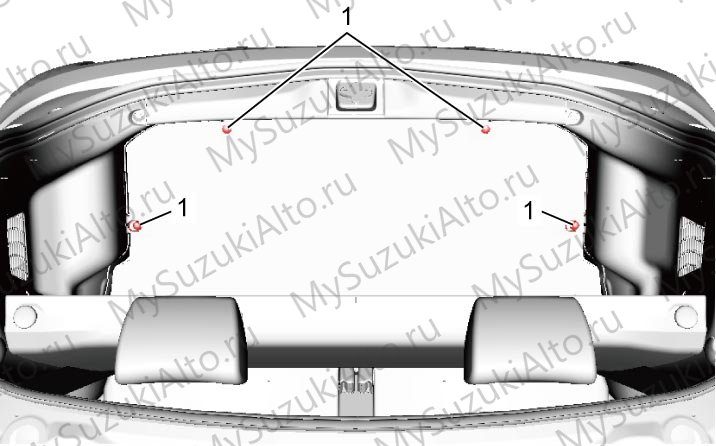

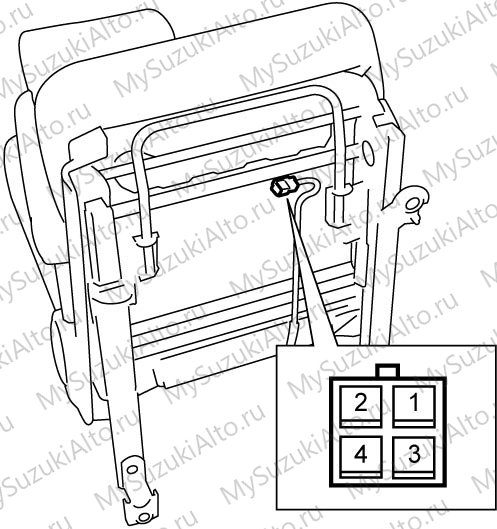

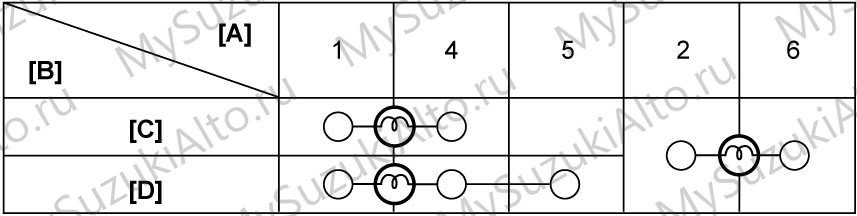

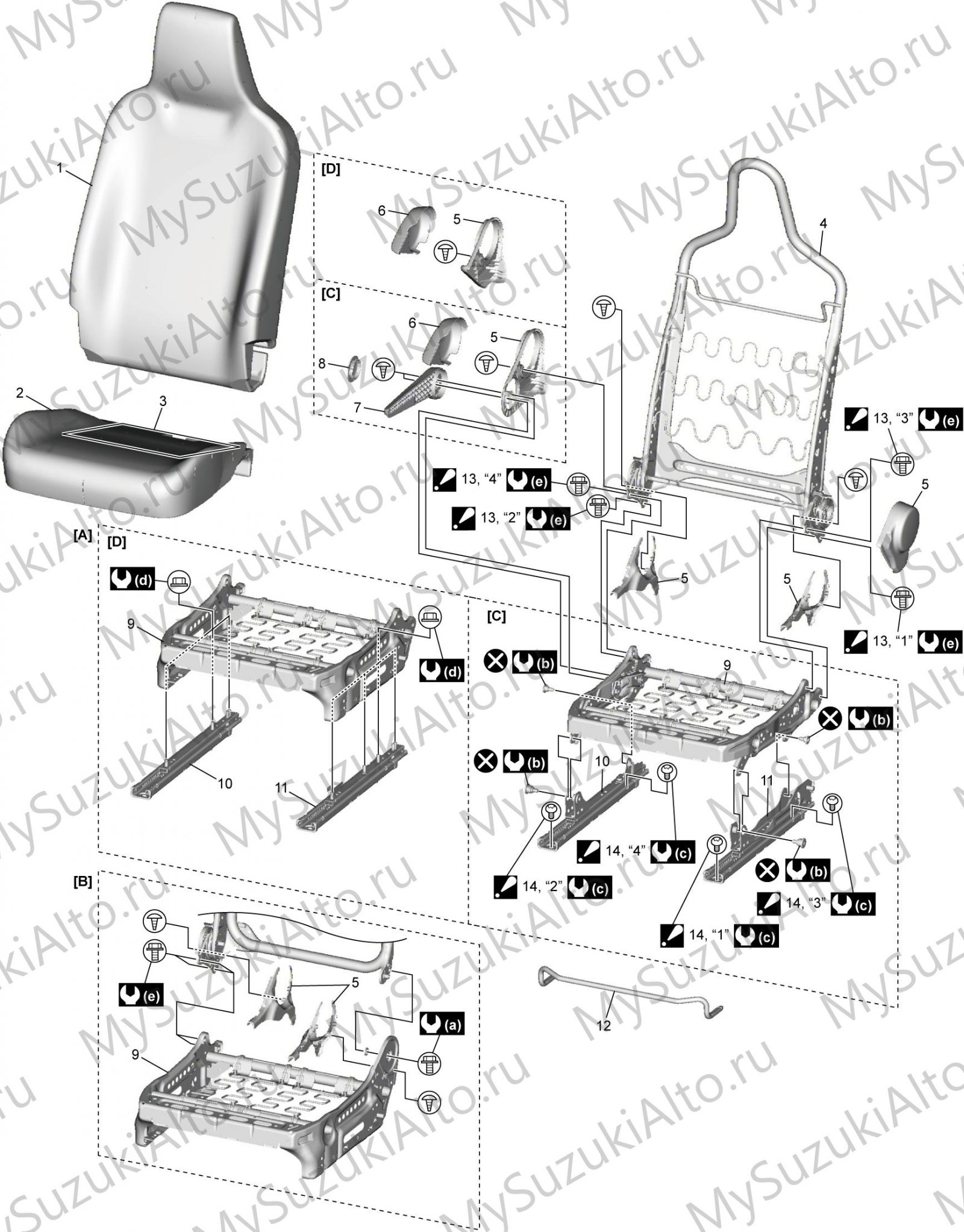

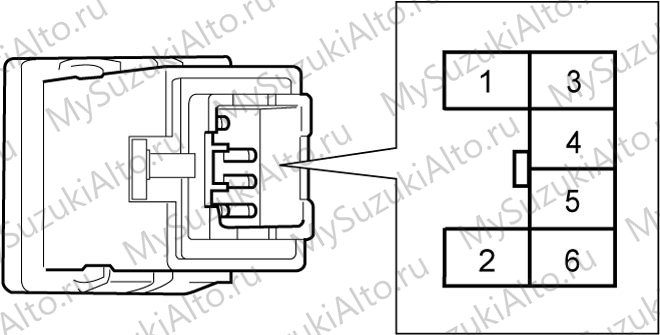

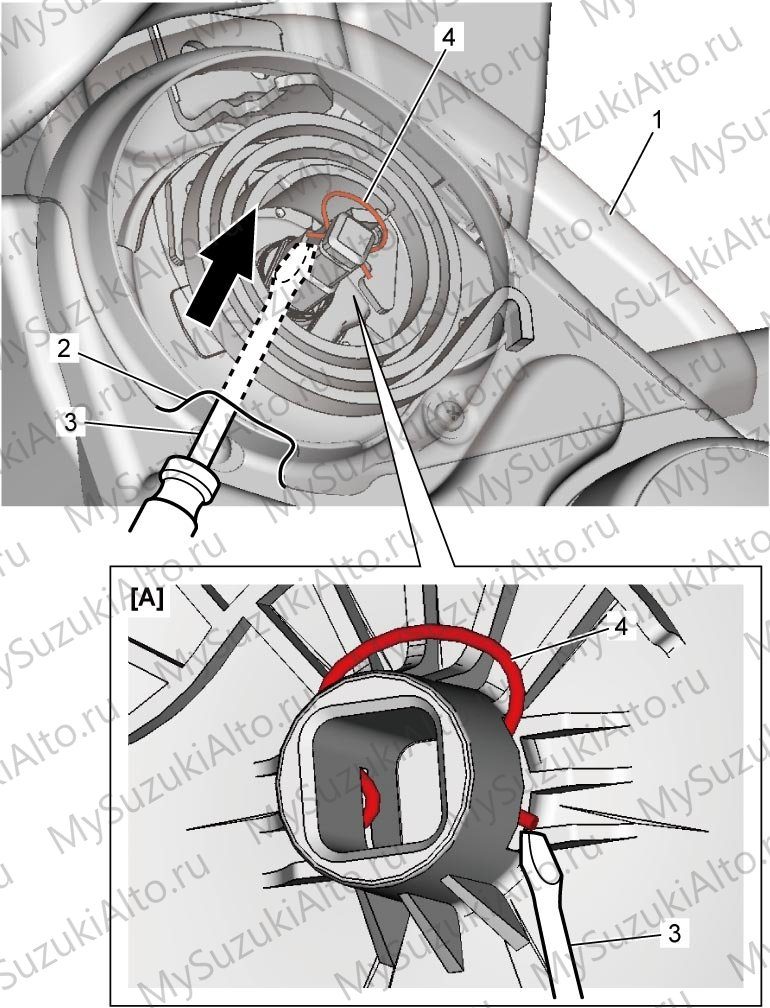

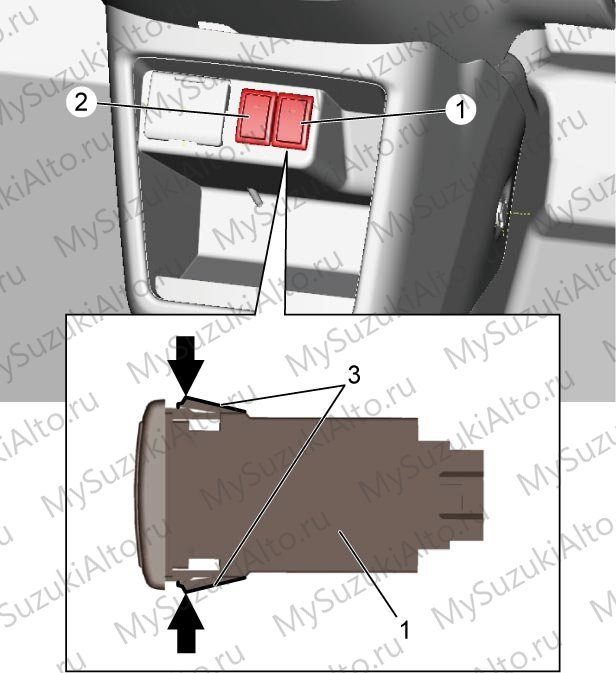

• Снятие и установка передних сидений, проверка блока подогрева сидений (для исполнений с подогревом).

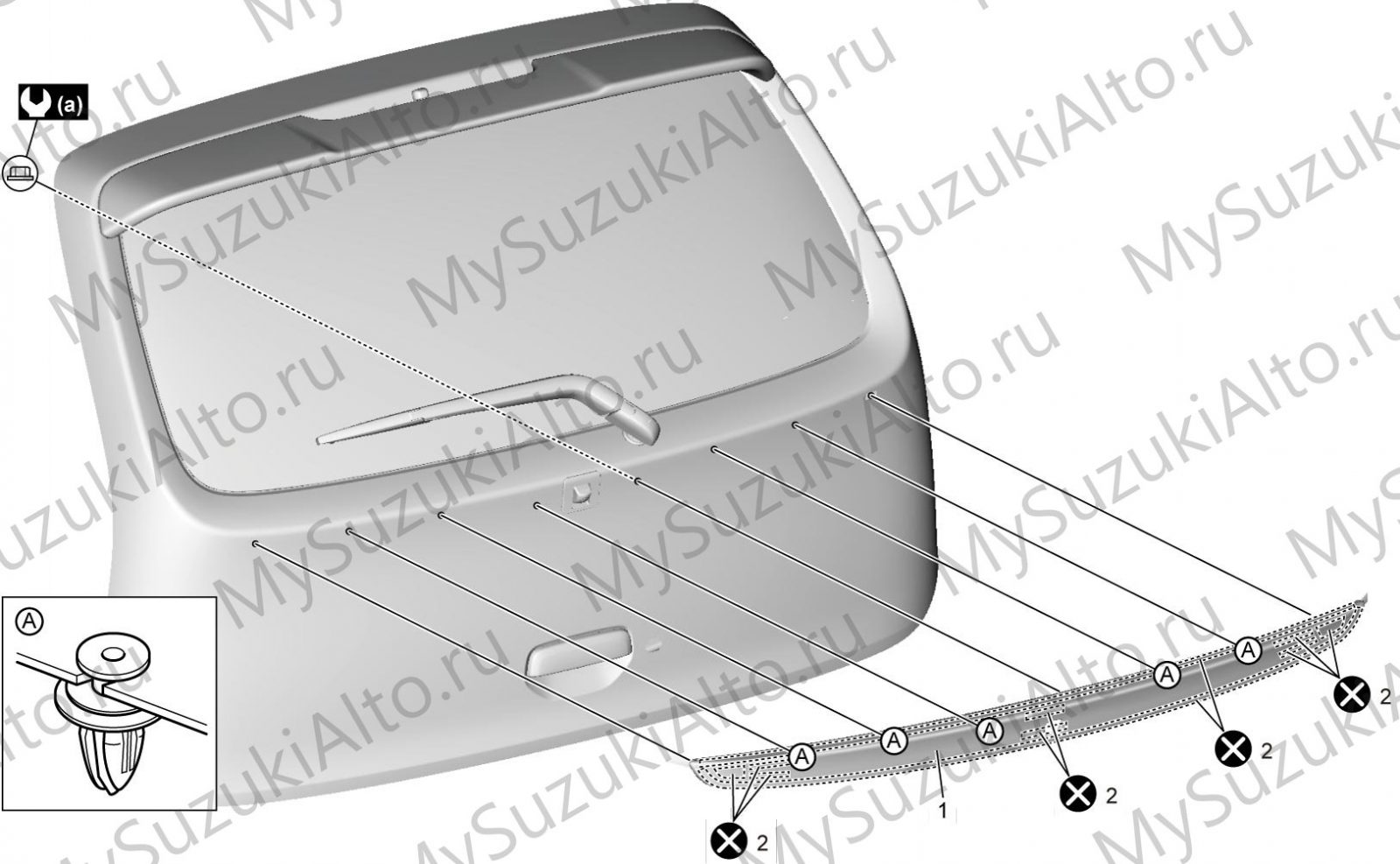

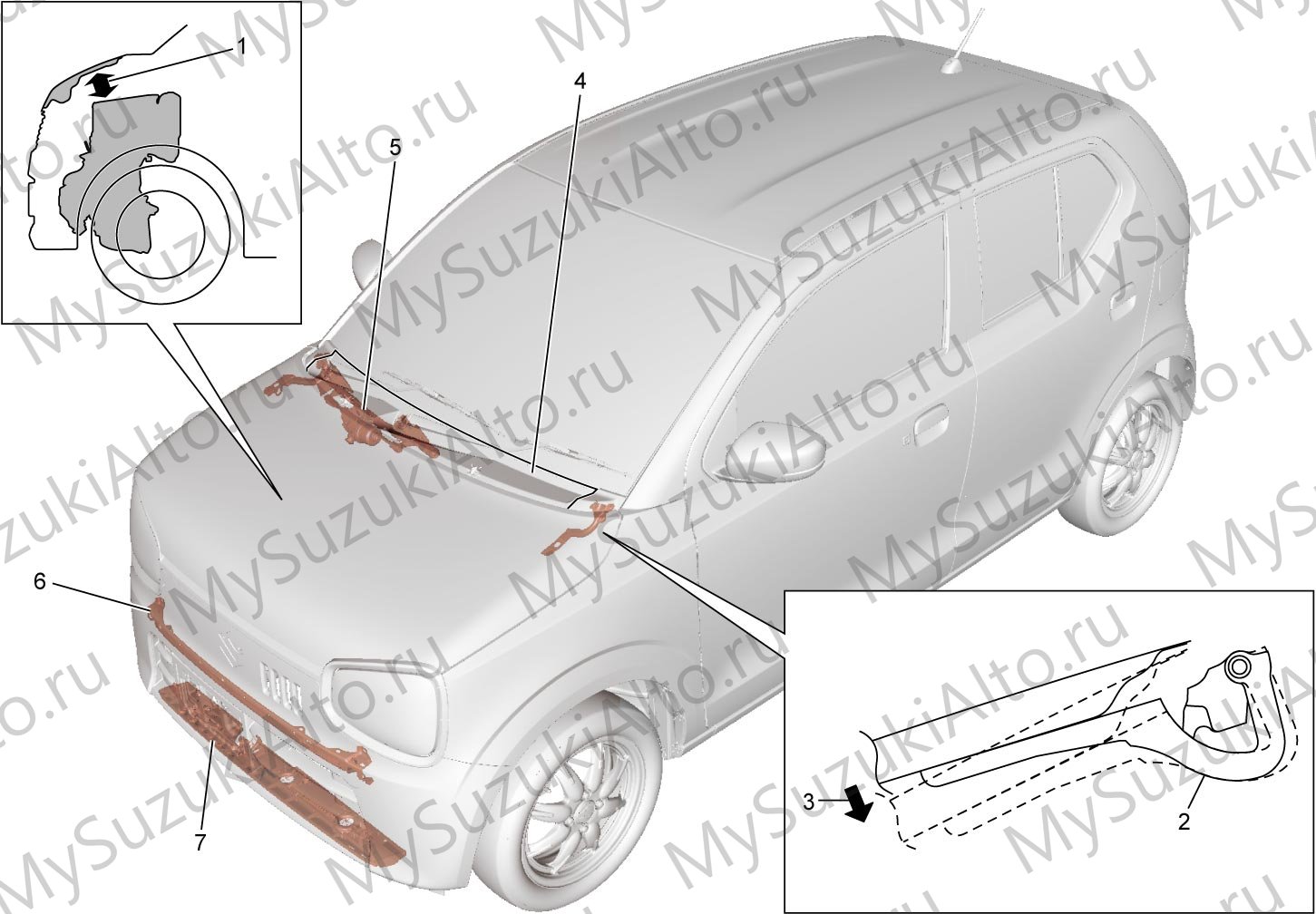

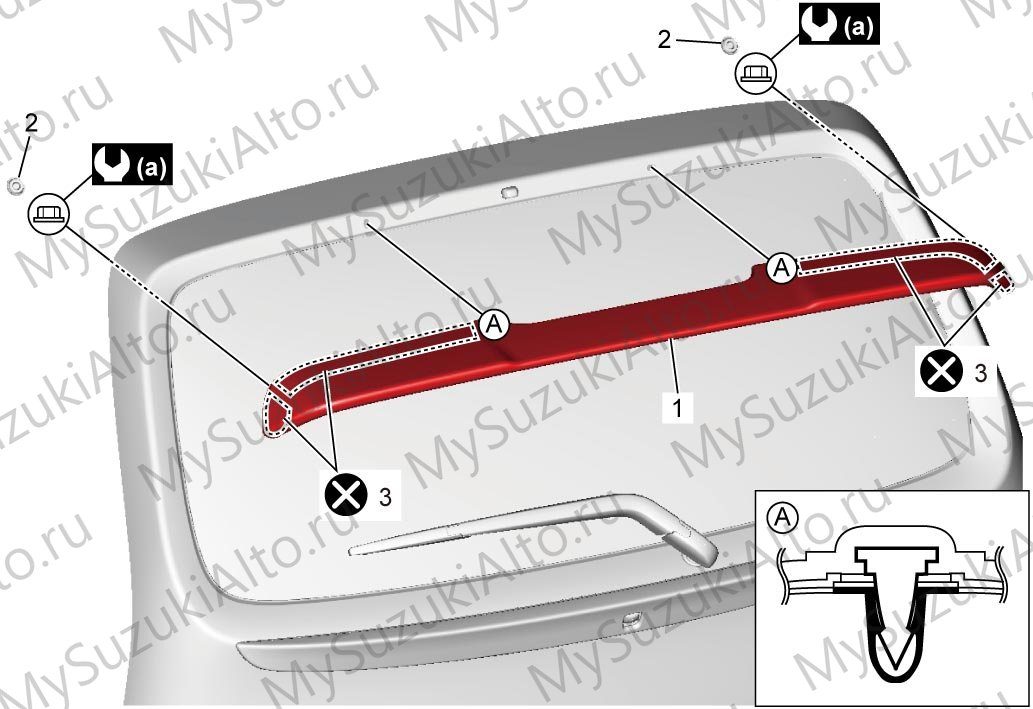

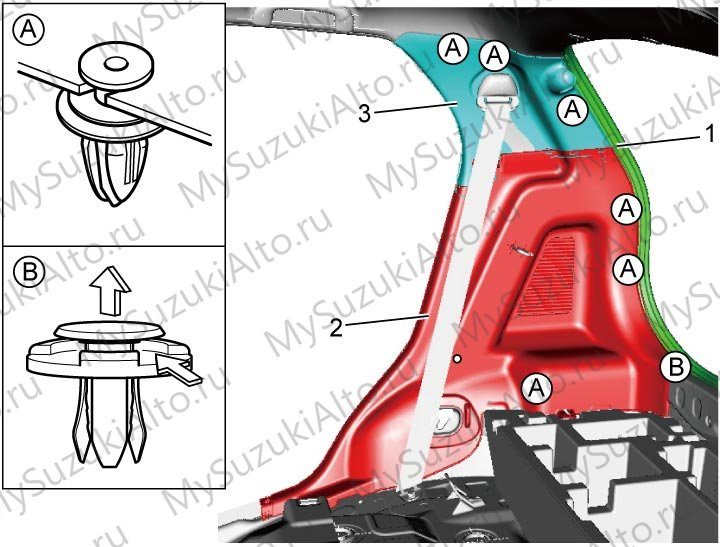

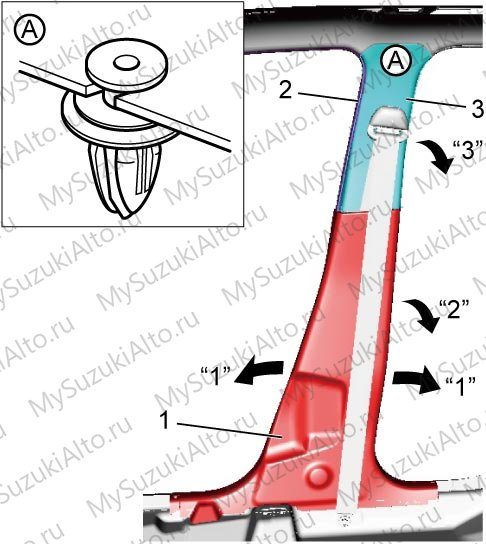

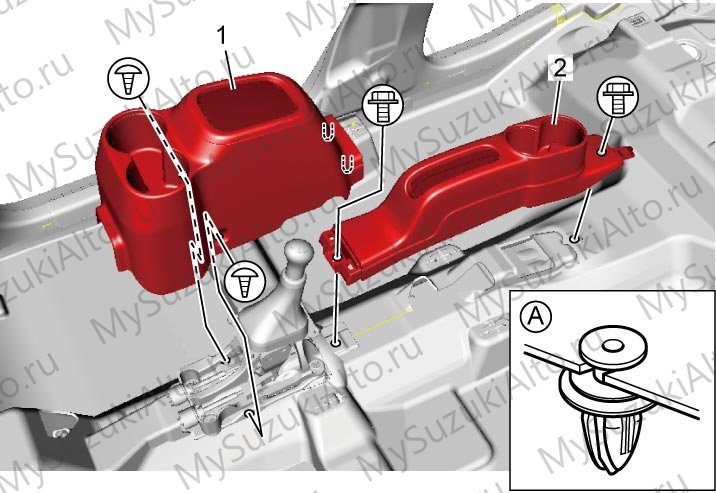

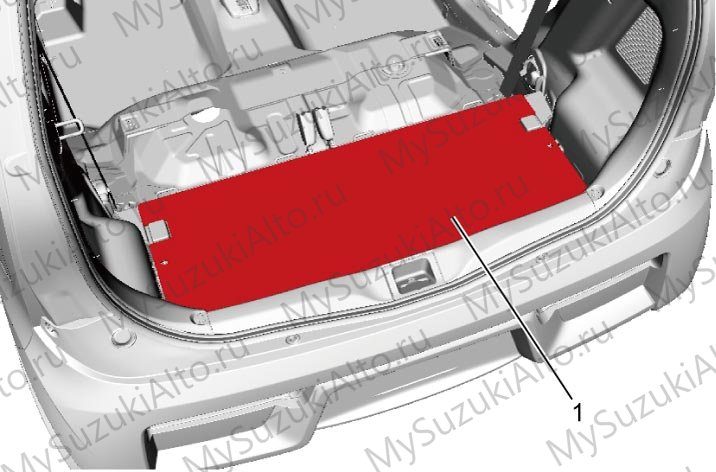

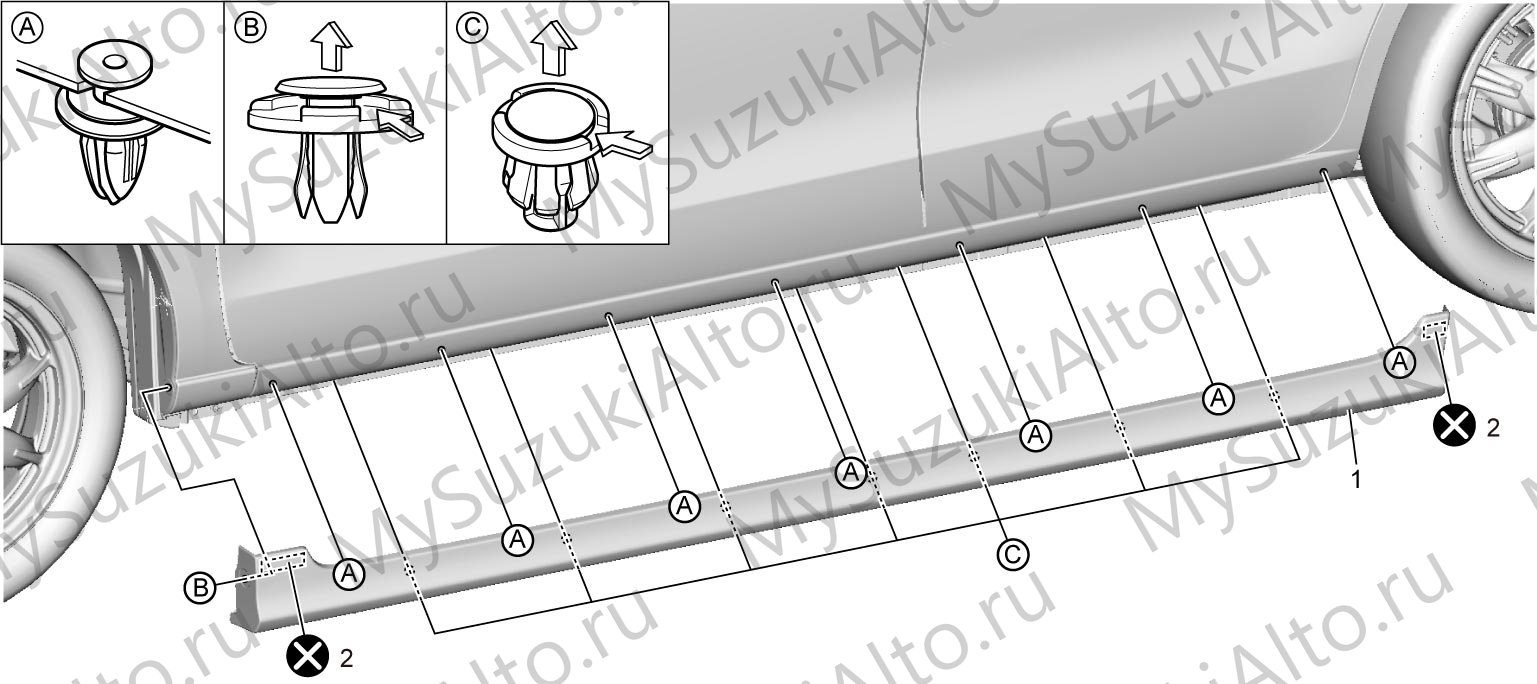

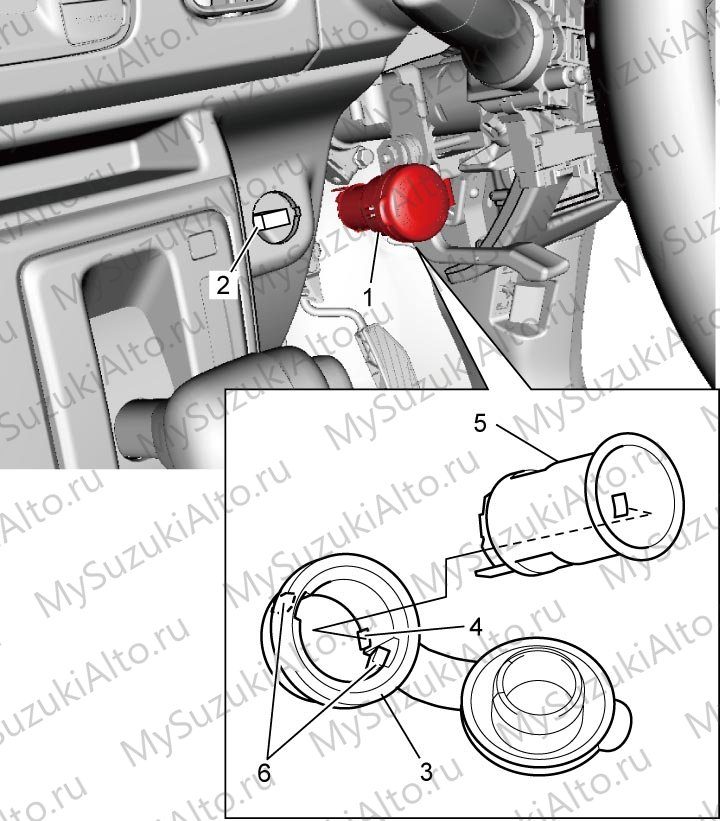

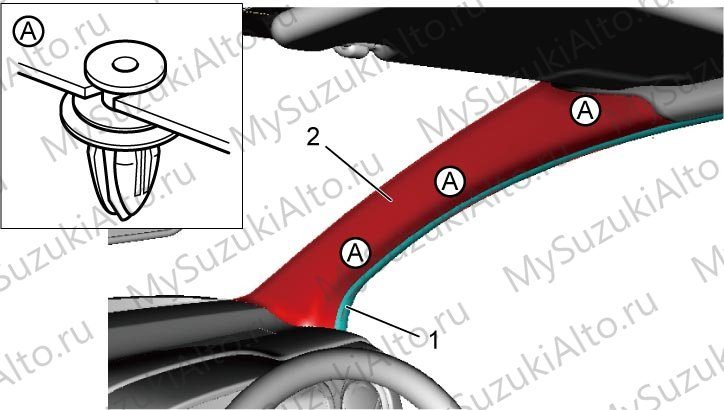

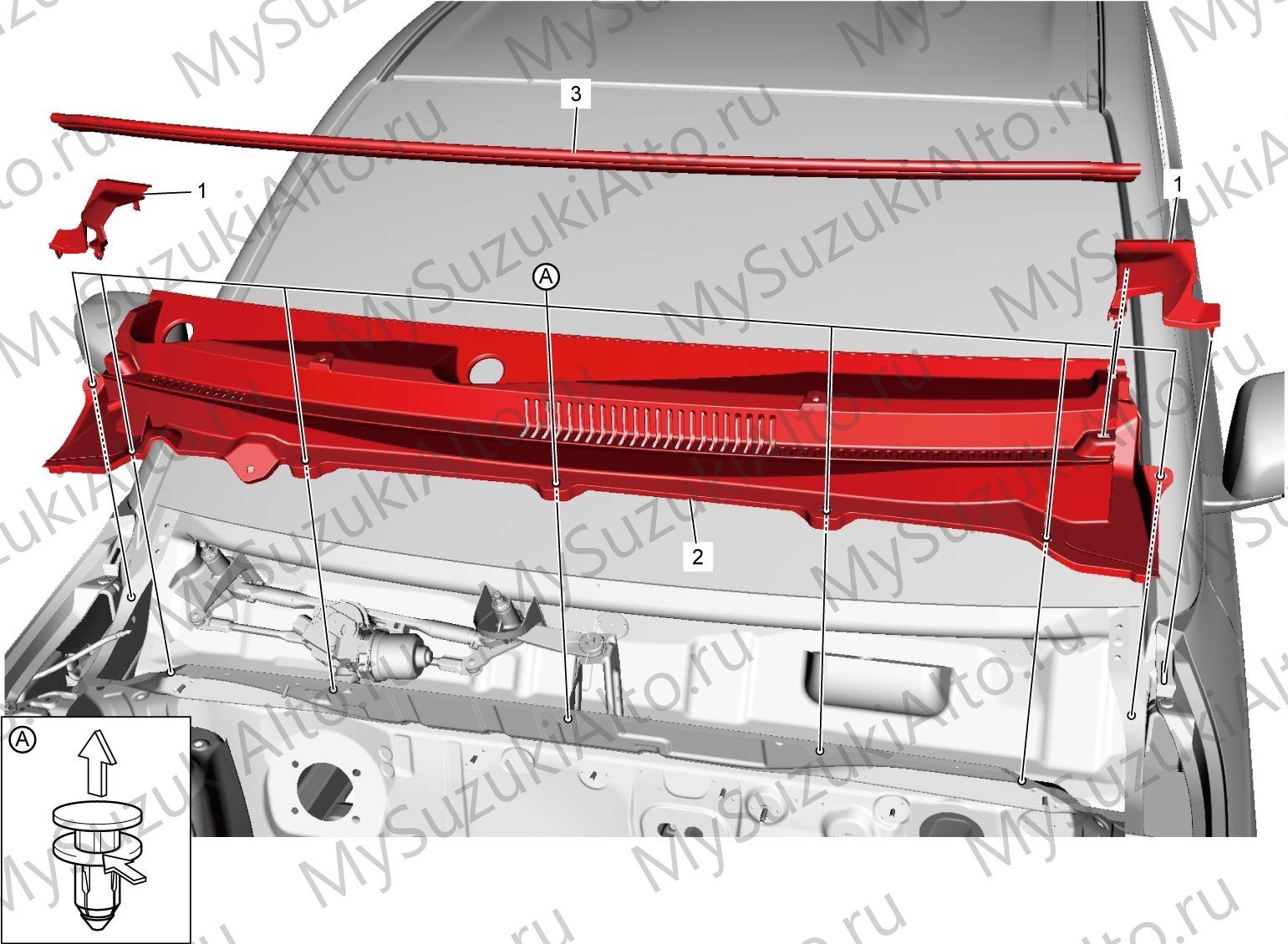

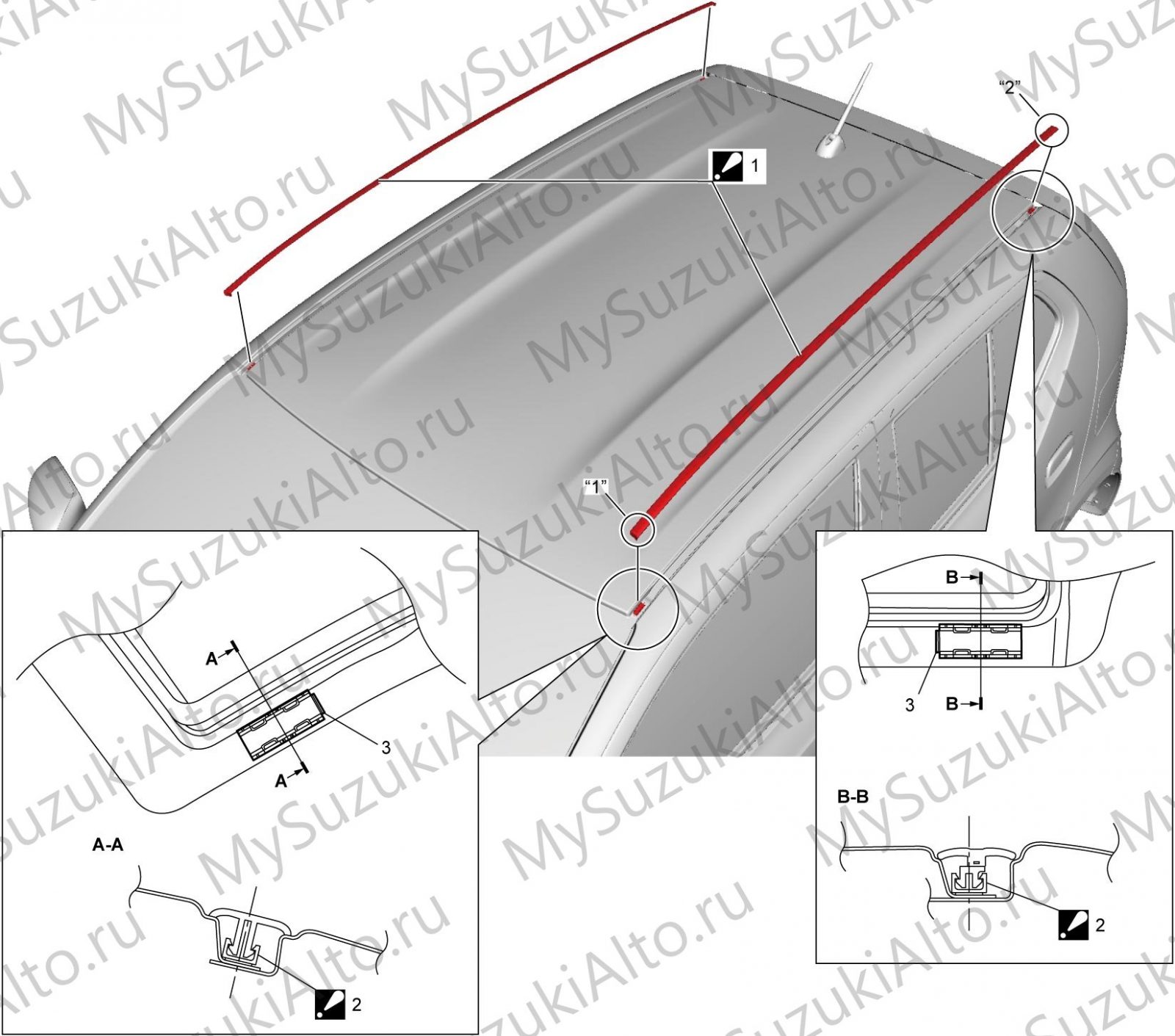

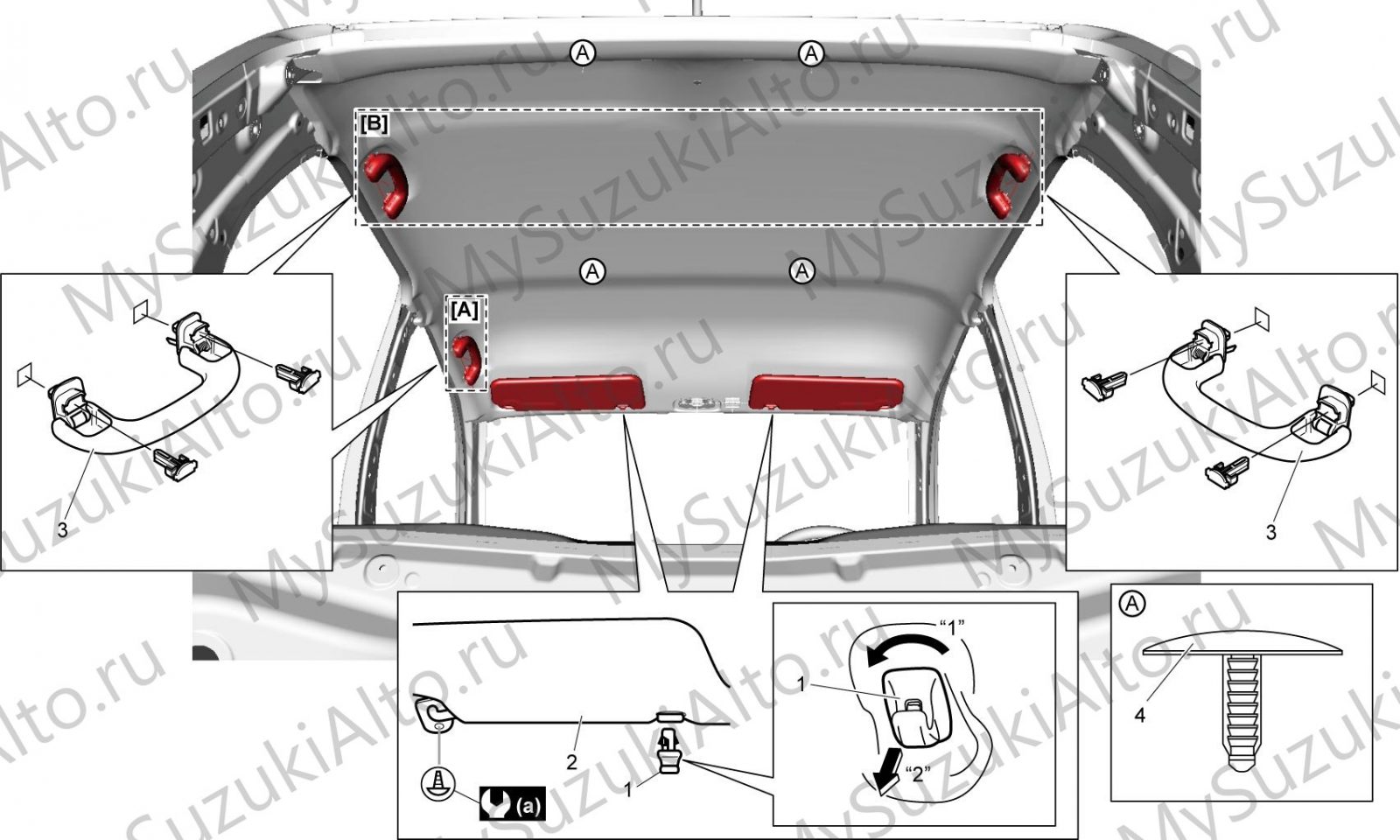

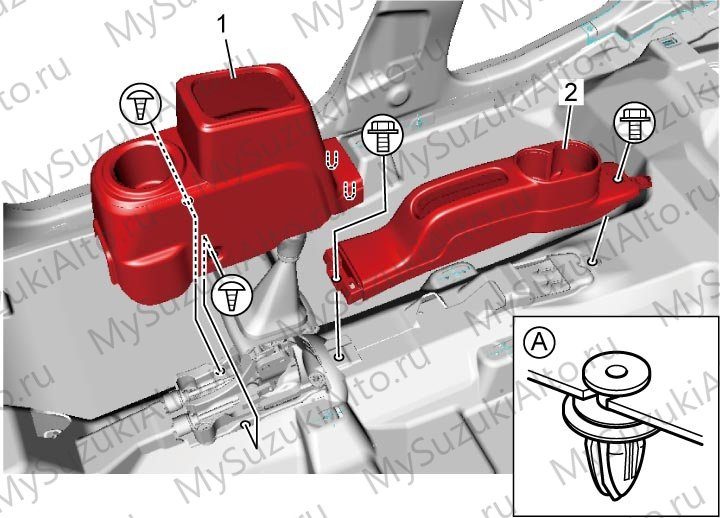

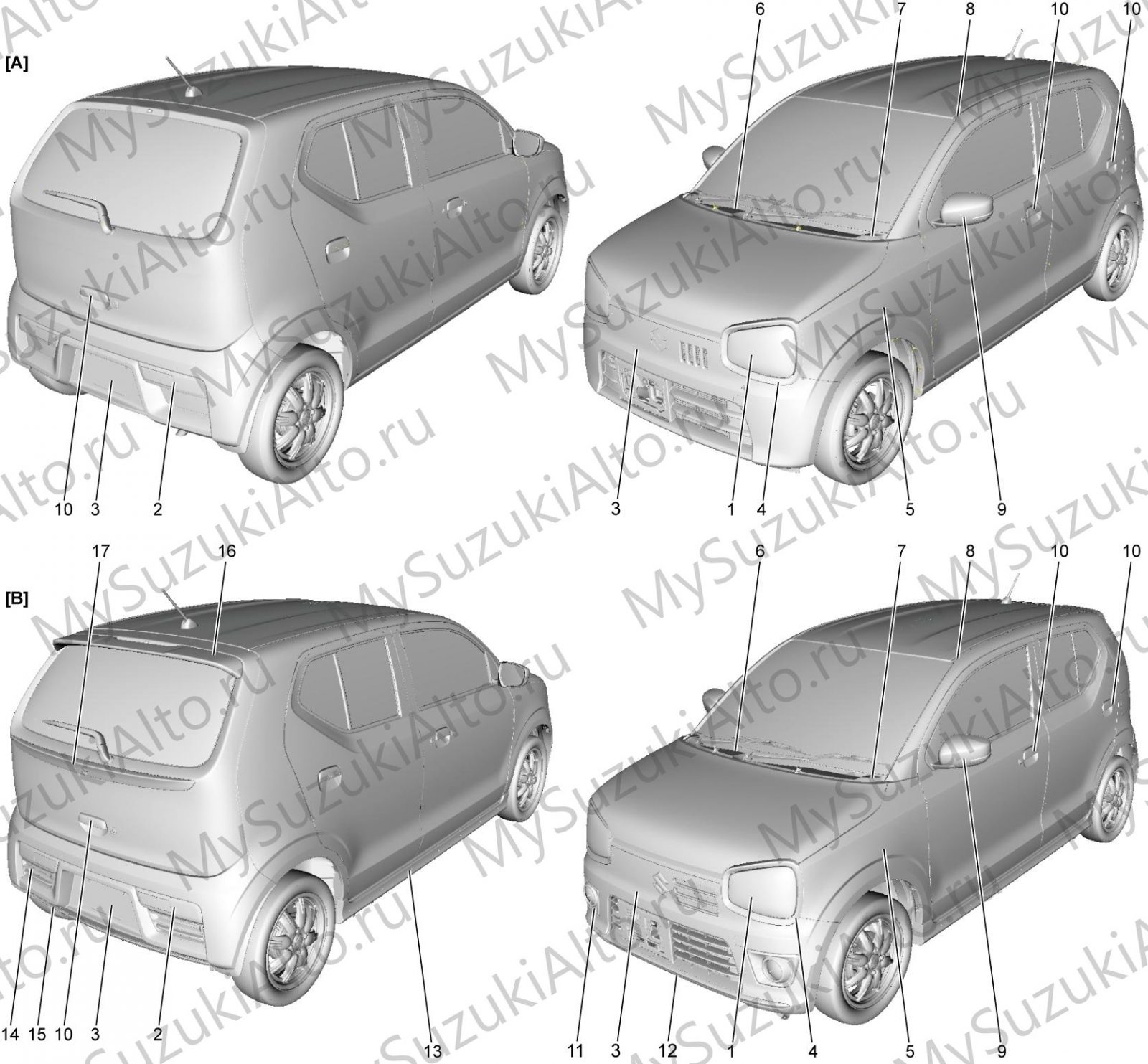

Бамперы и навесные элементы (9H)

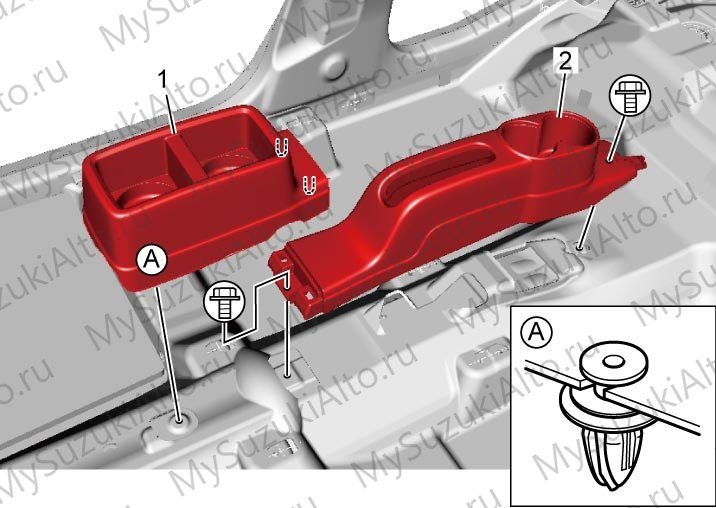

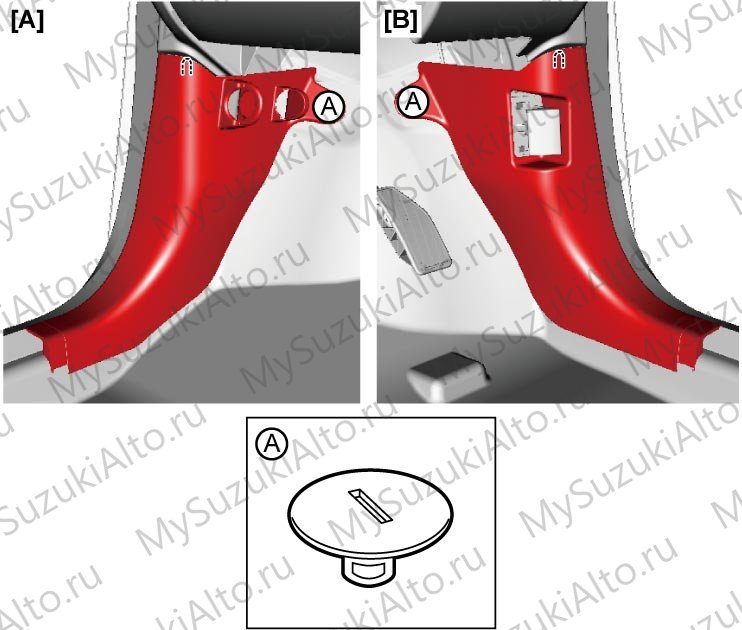

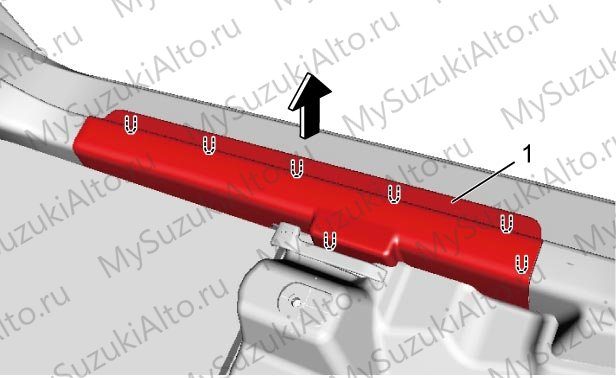

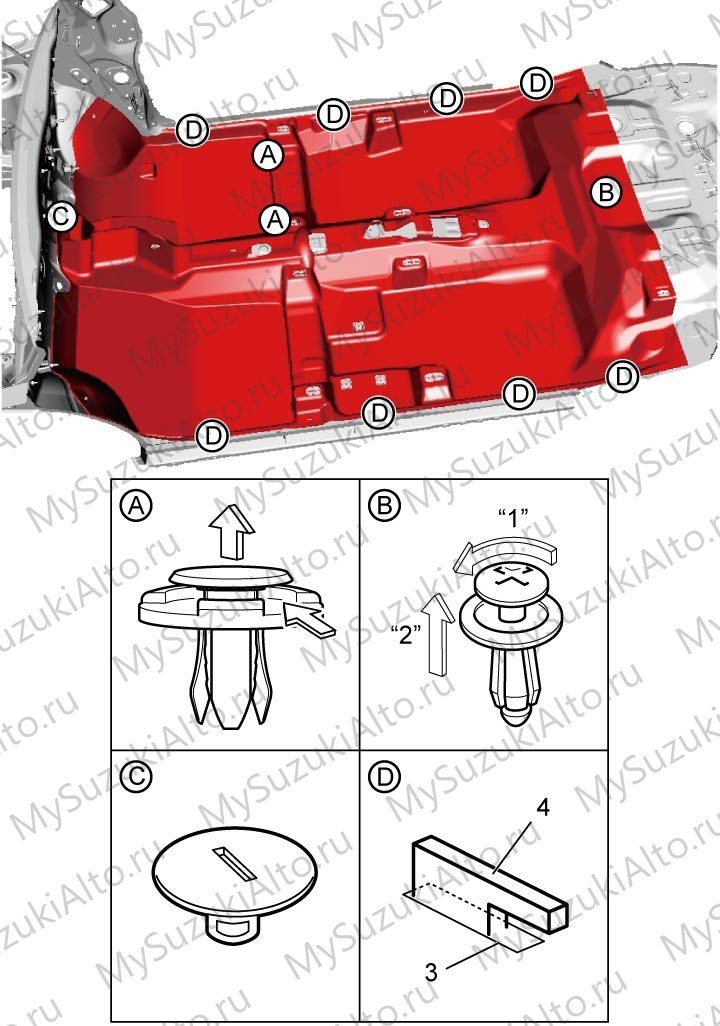

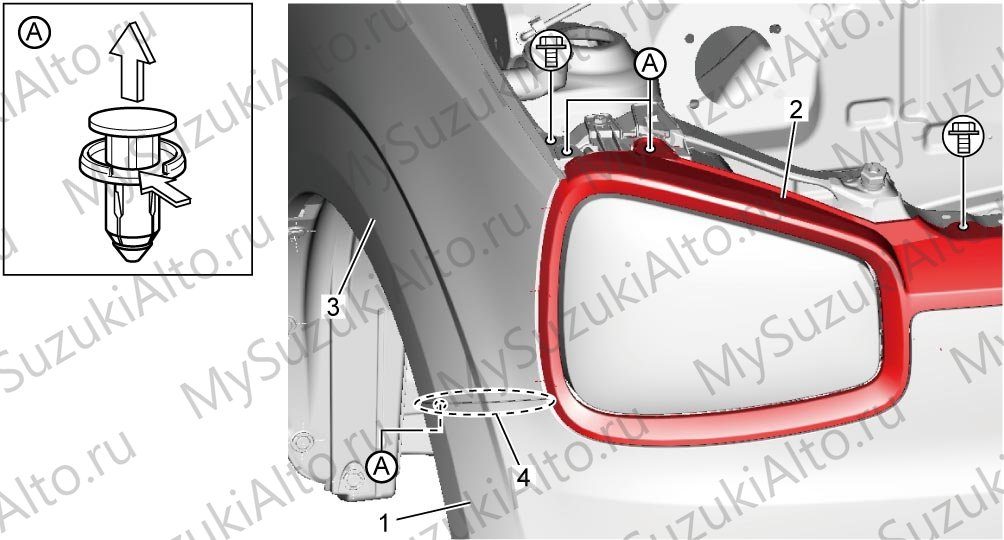

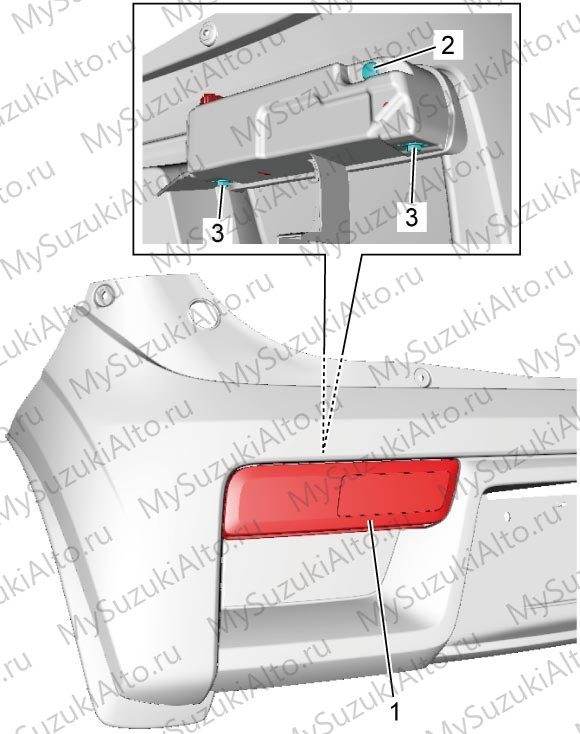

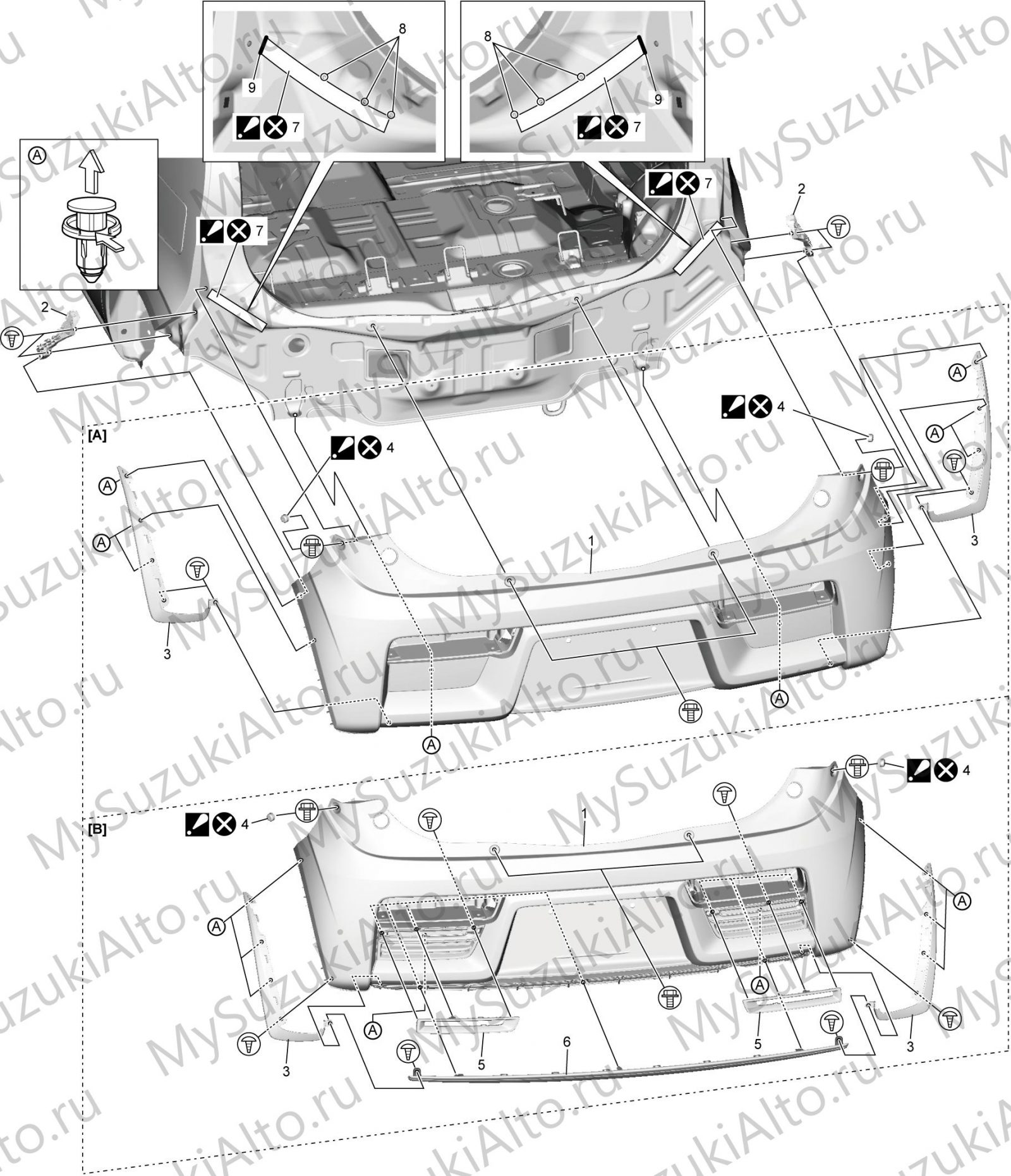

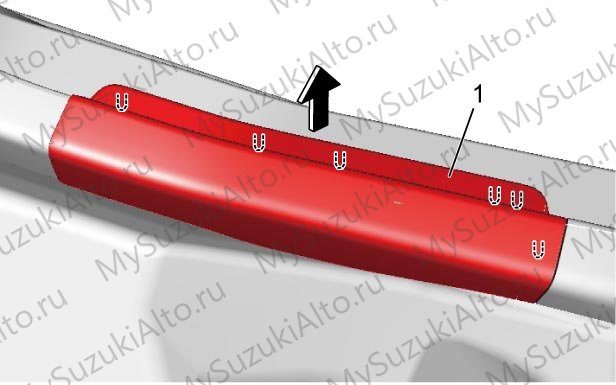

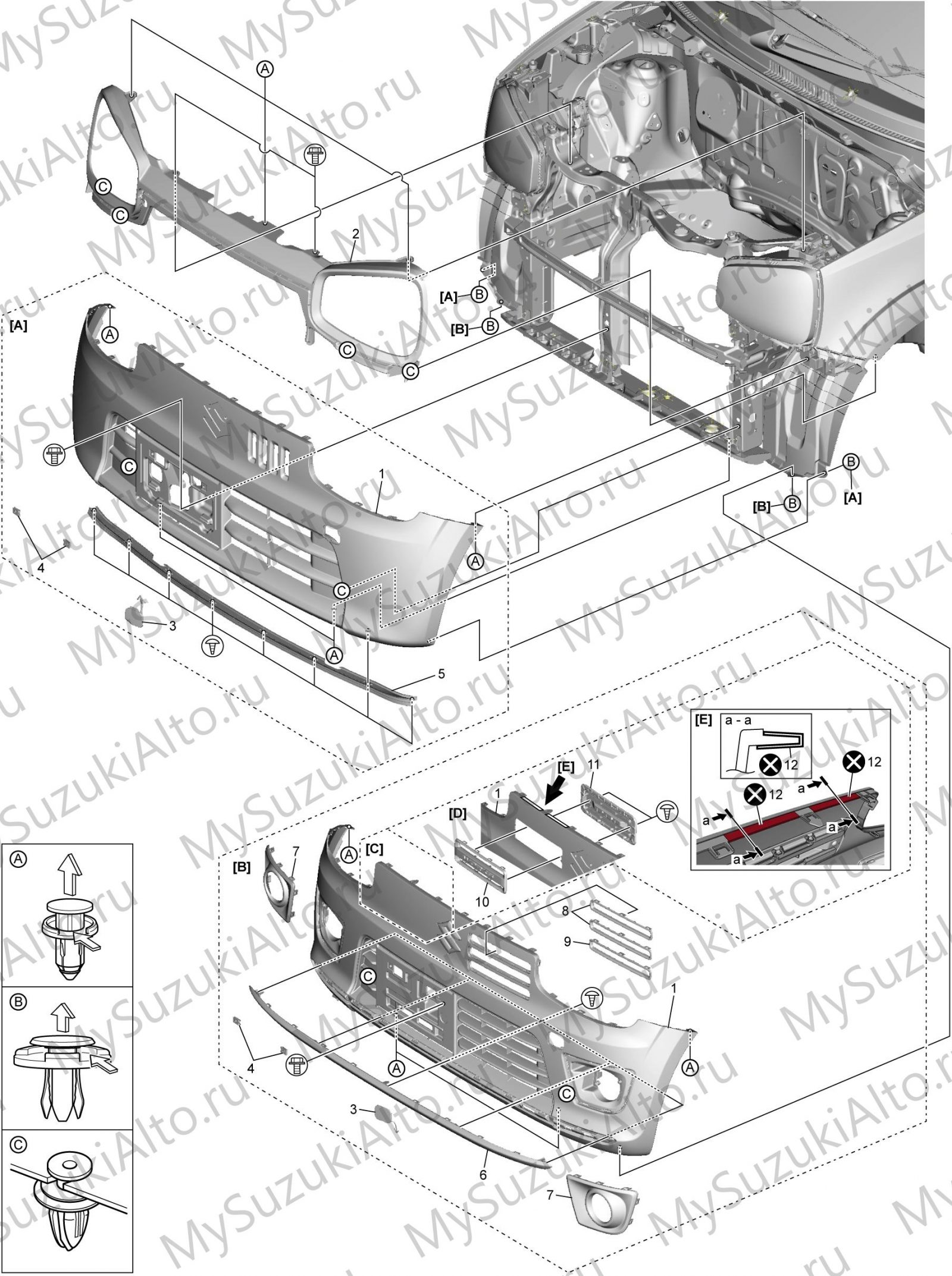

• Снятие и установка переднего и заднего бамперов.

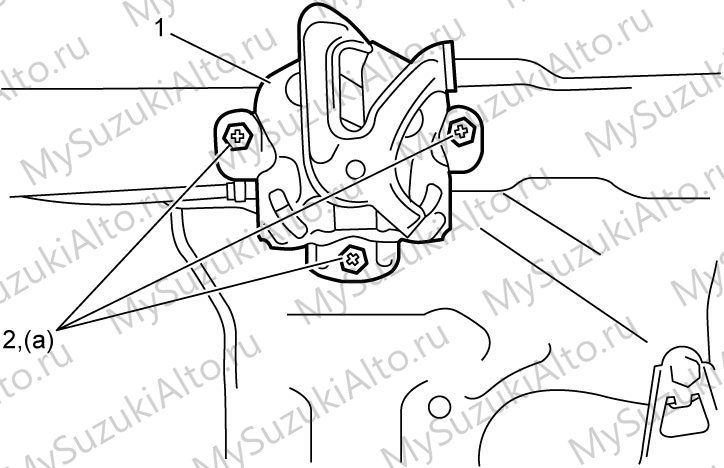

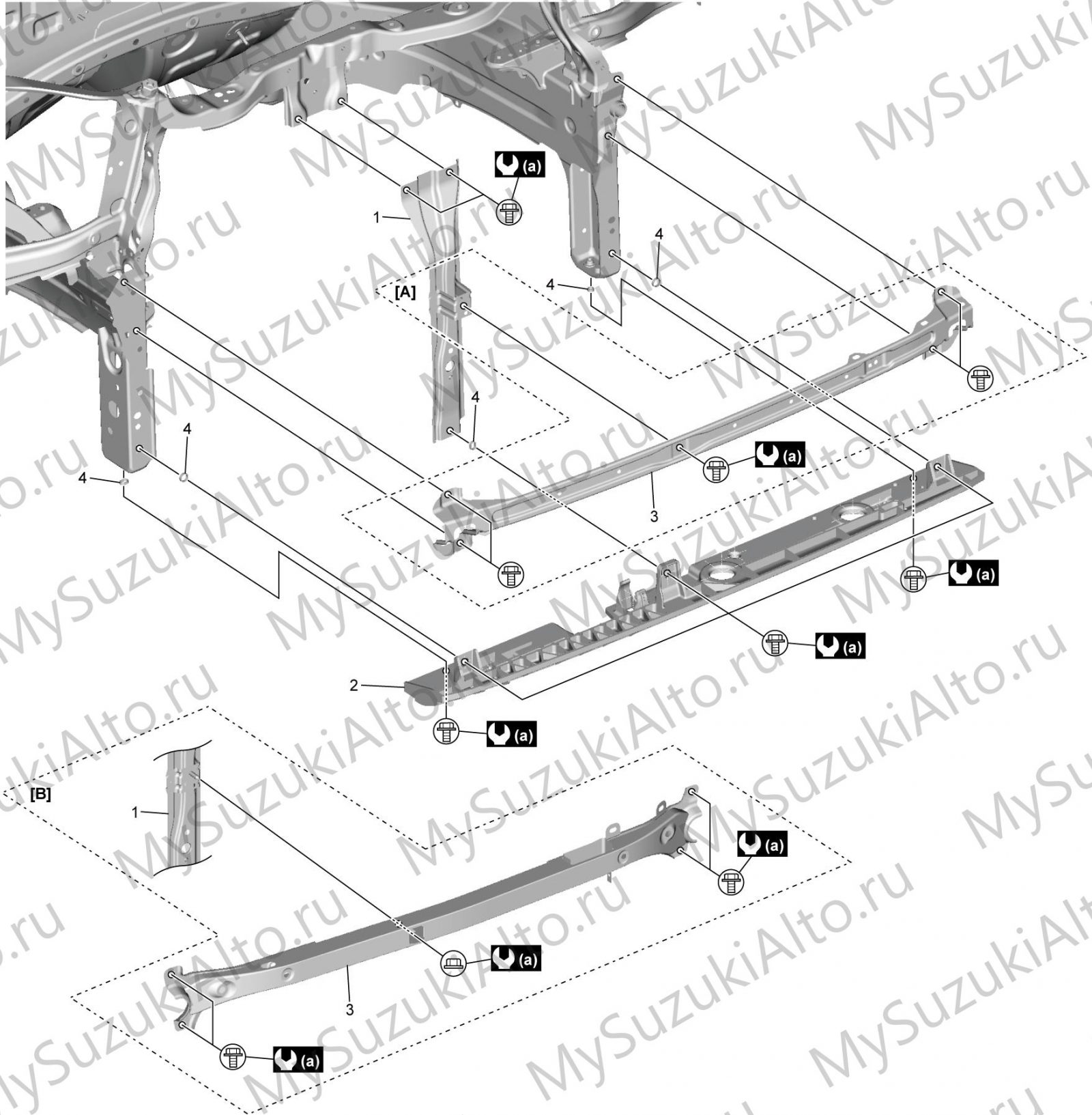

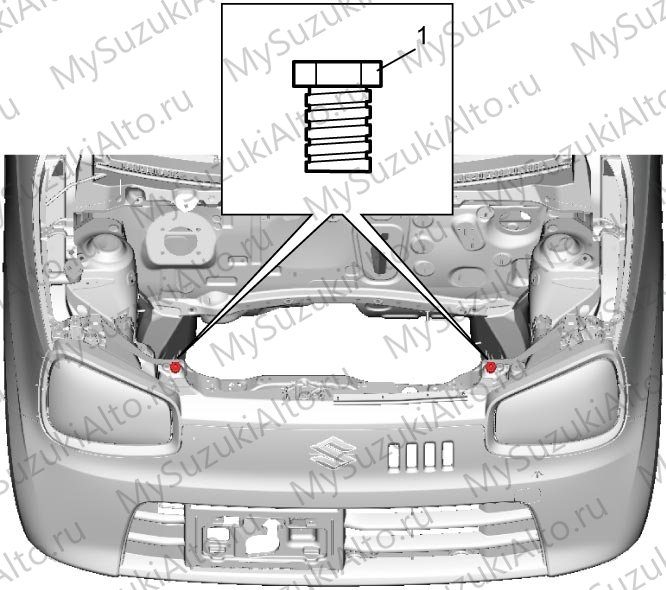

• Снятие усилителя замка капота, балки переднего бампера и передней нижней поперечины.

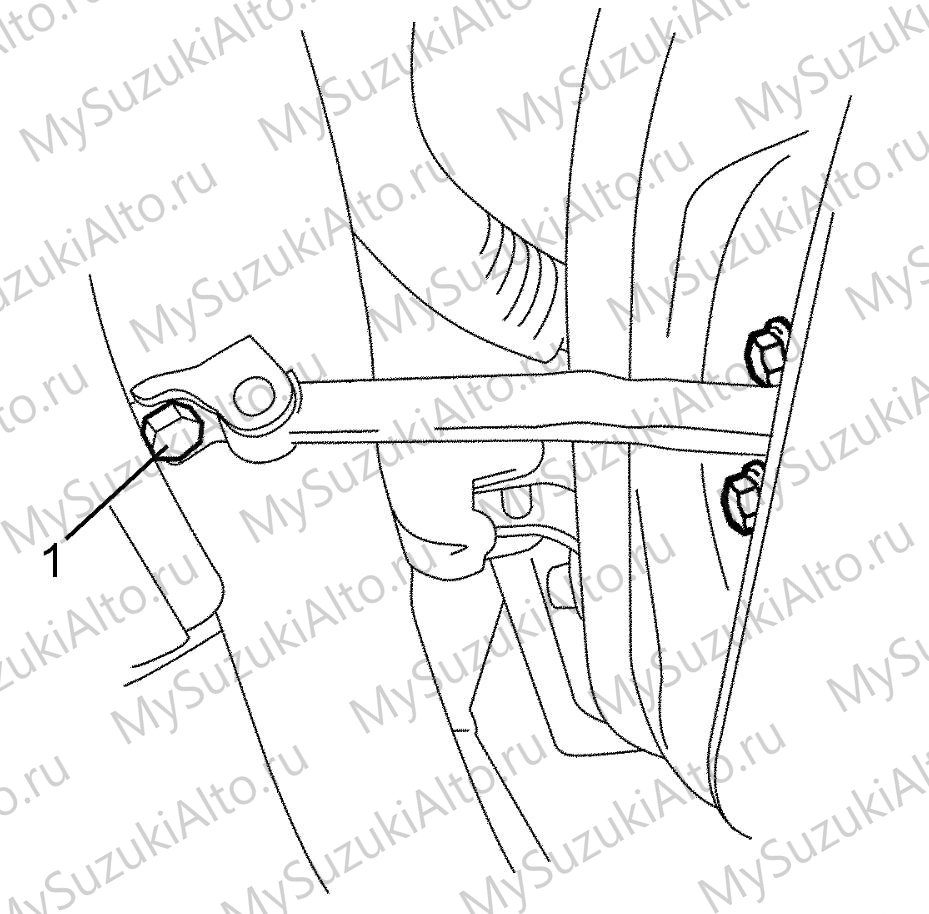

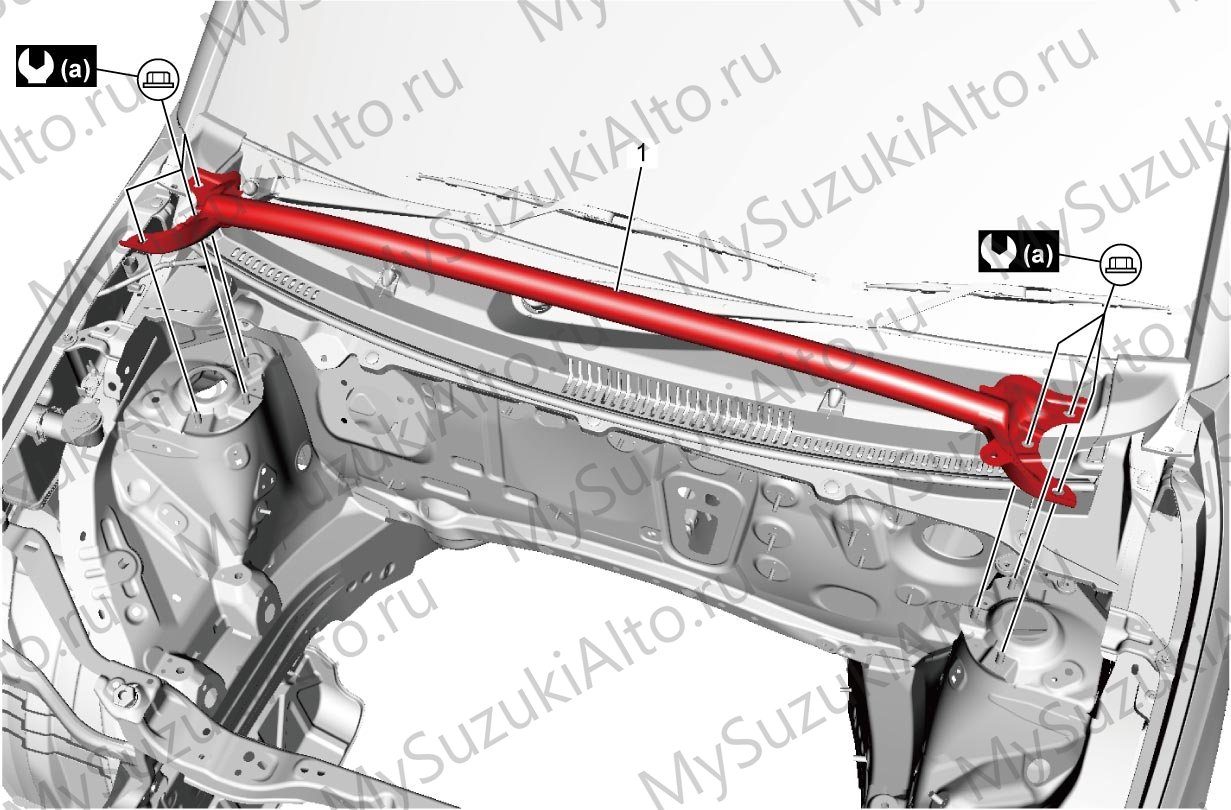

• Снятие растяжки стоек (для турбо-исполнений).

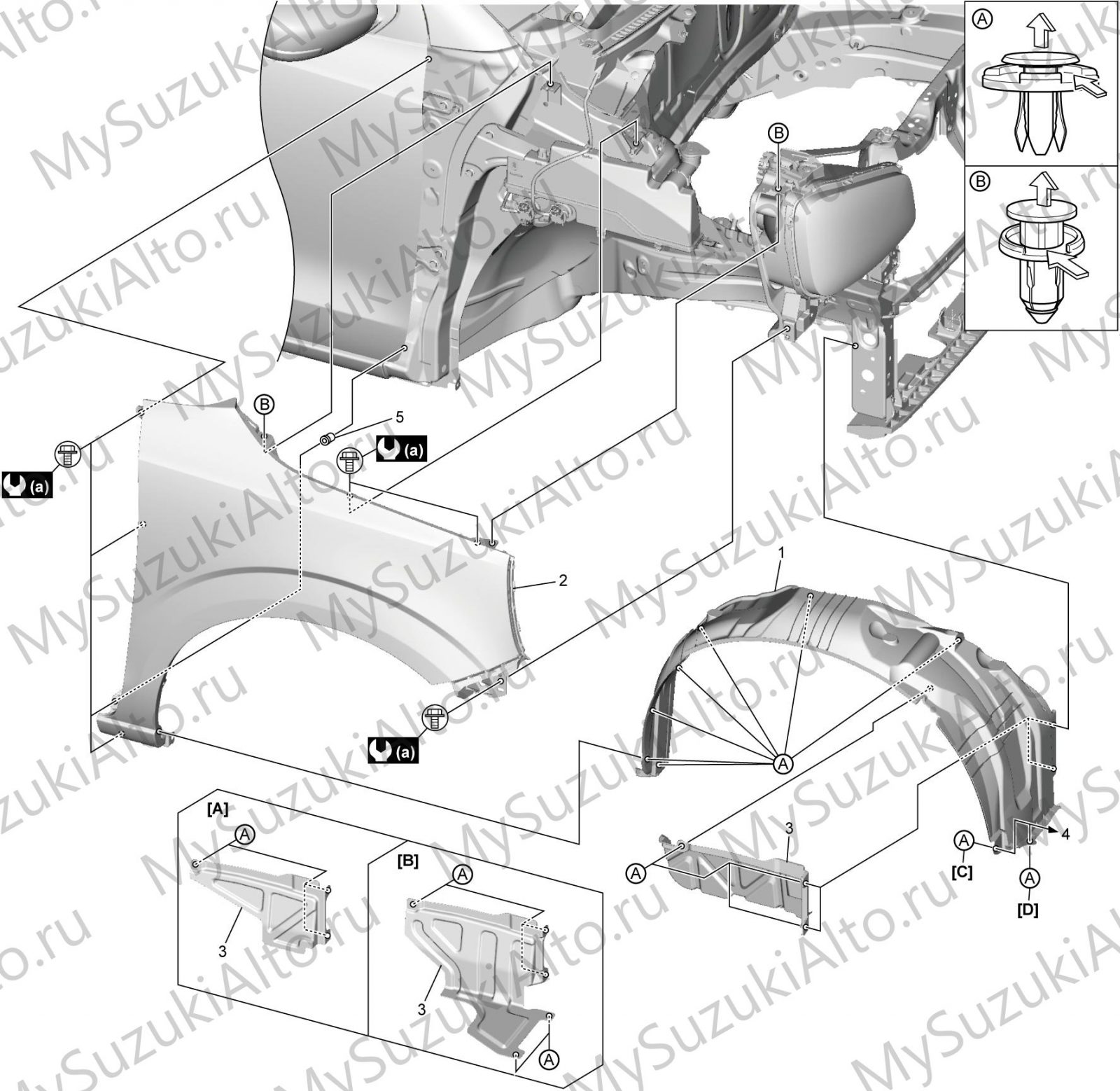

Капот, двери и задняя дверь (9J)

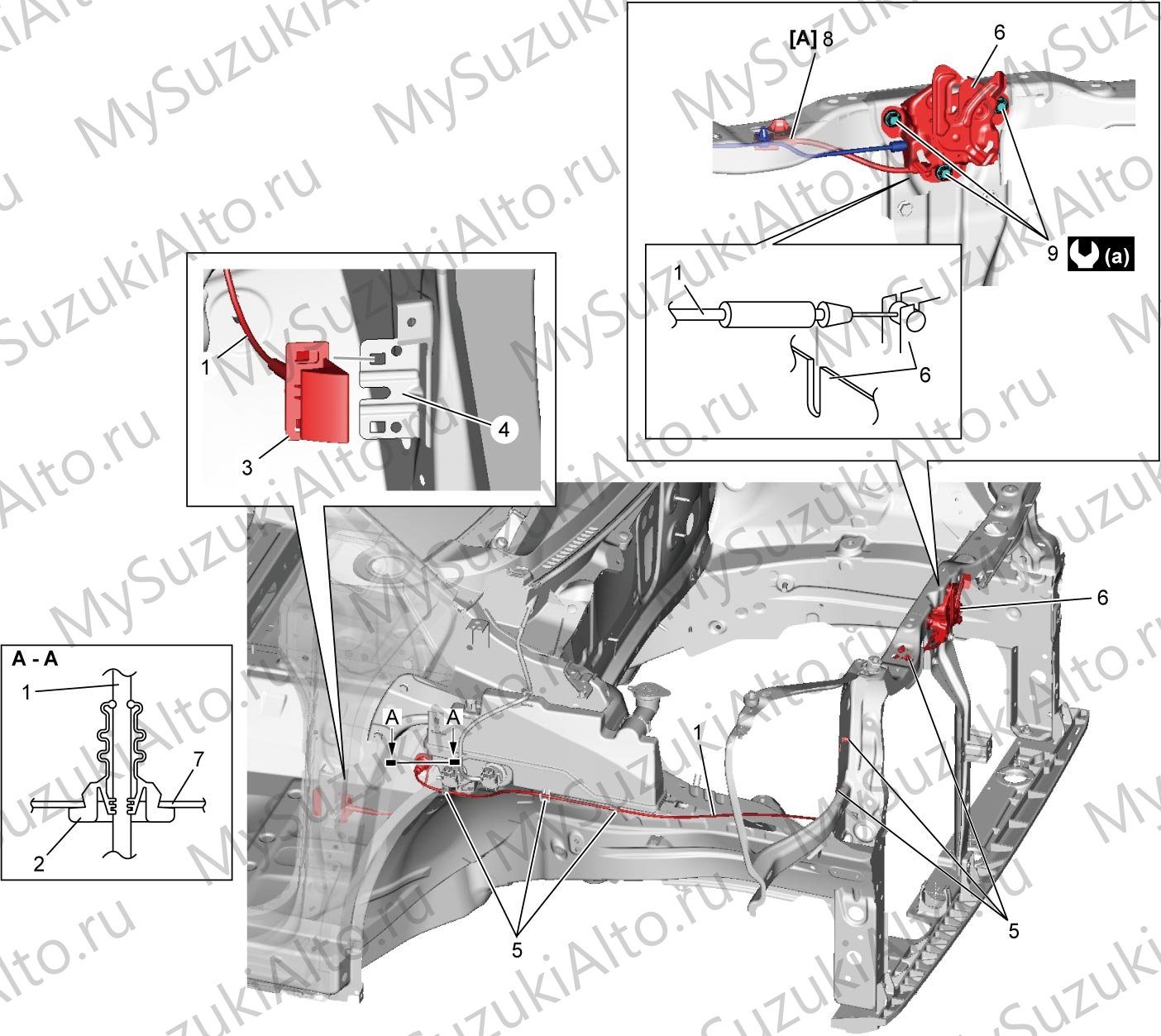

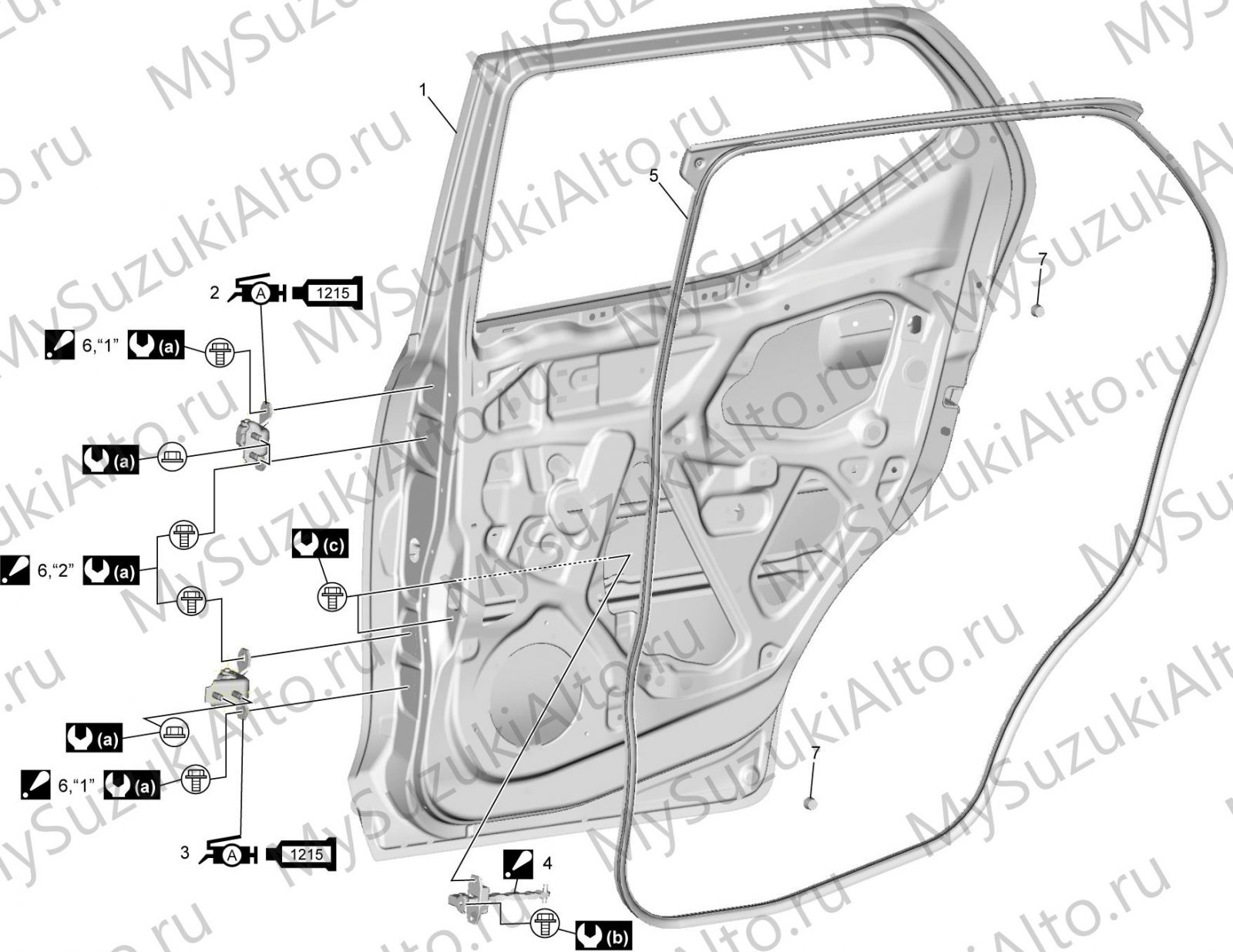

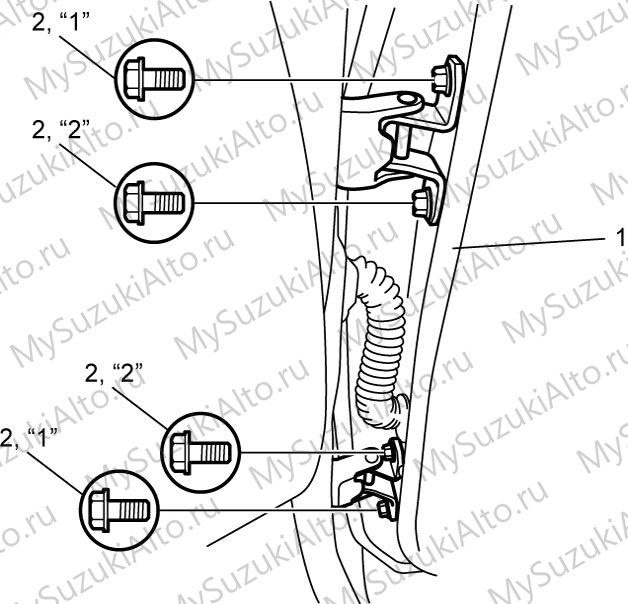

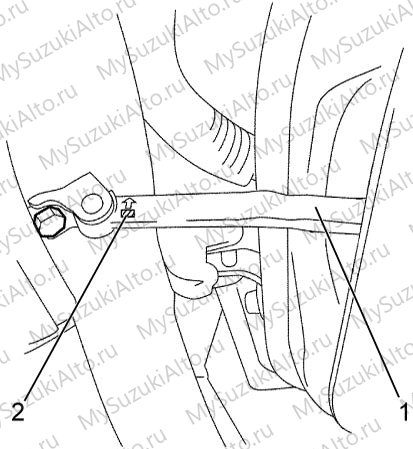

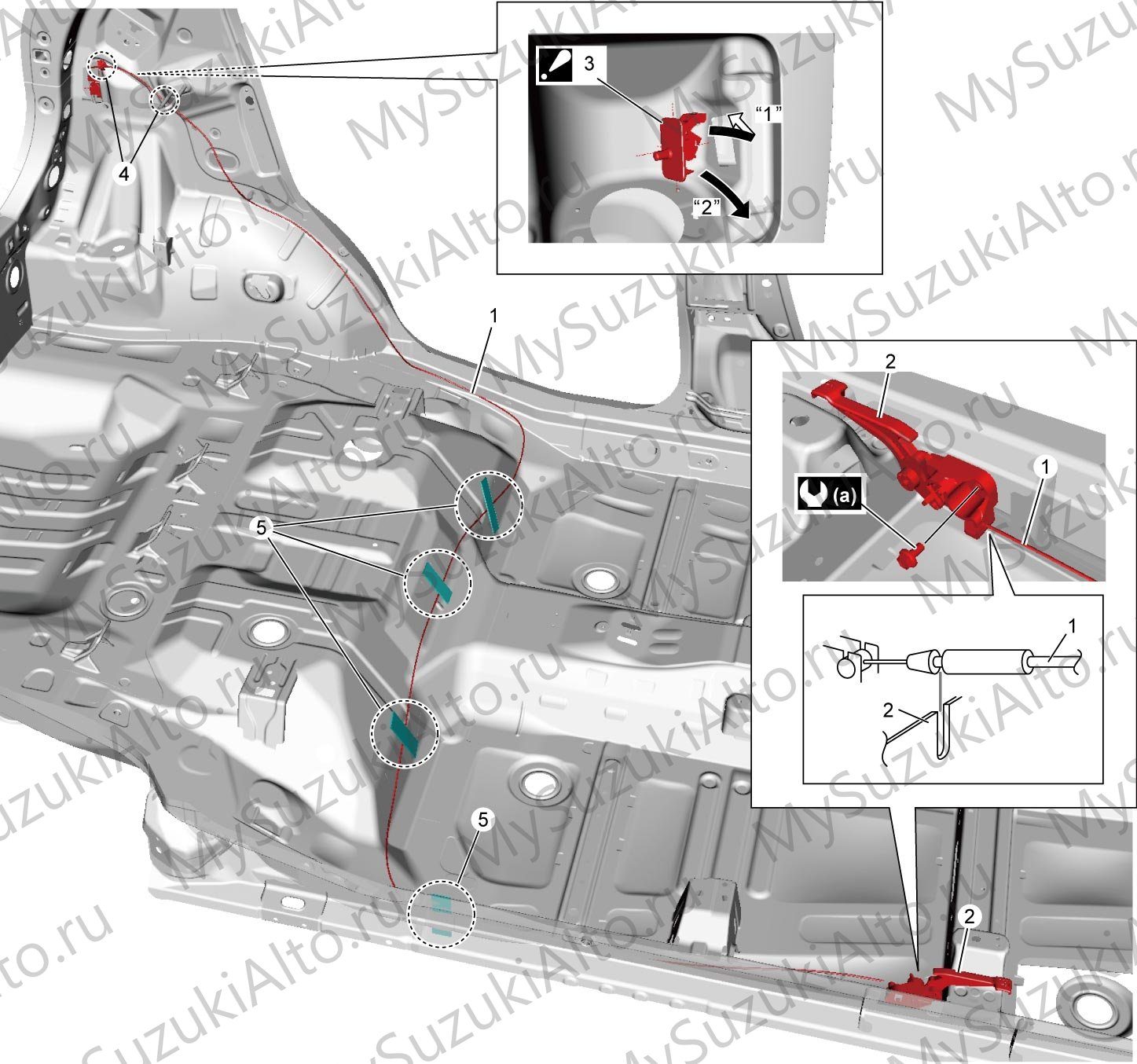

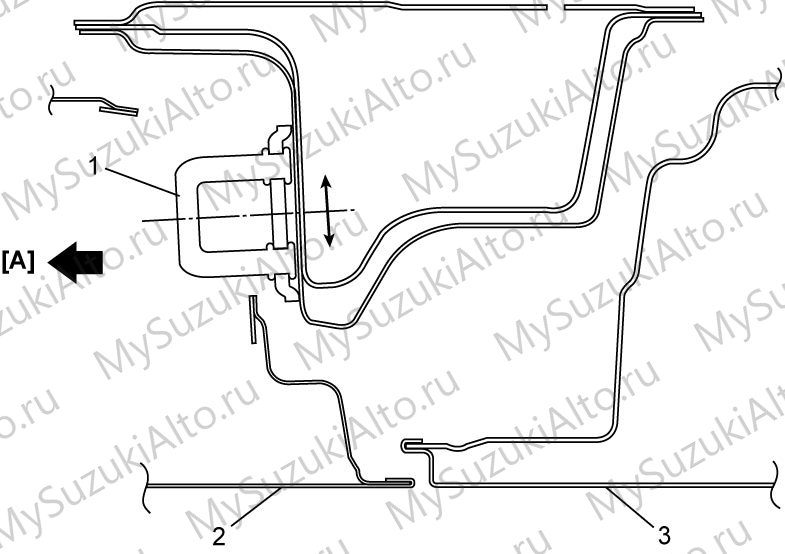

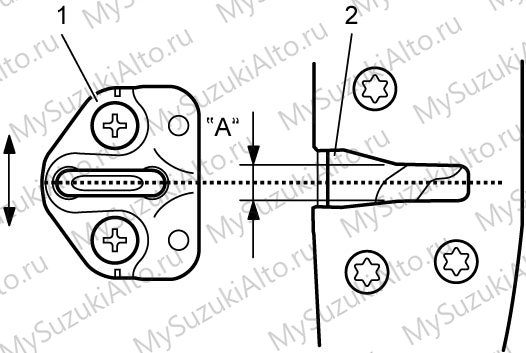

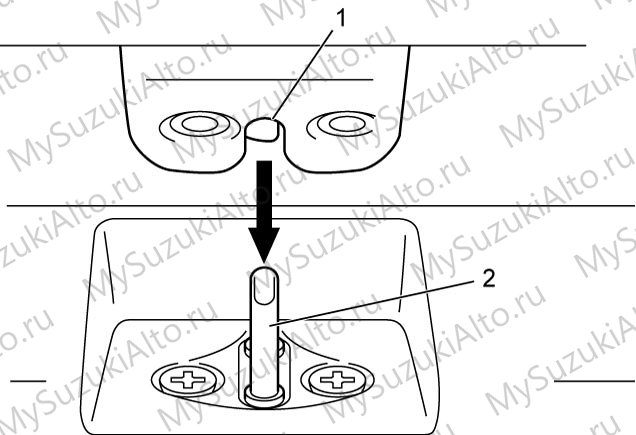

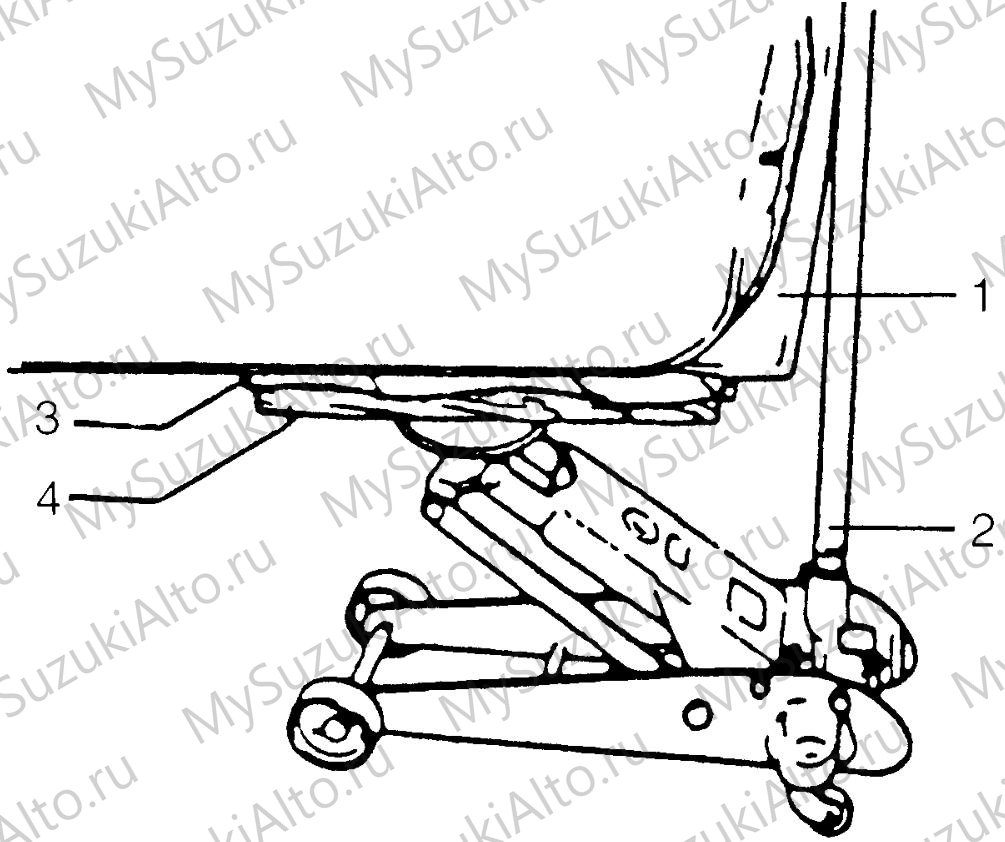

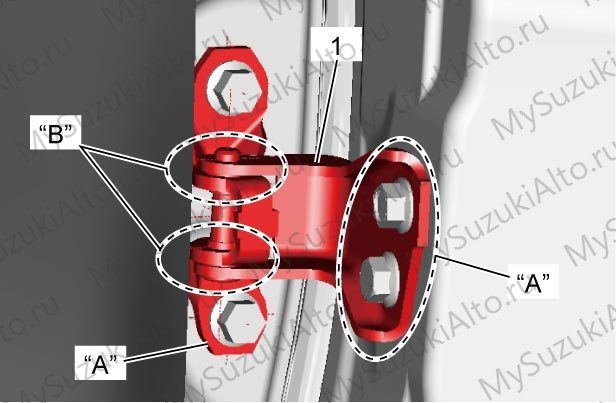

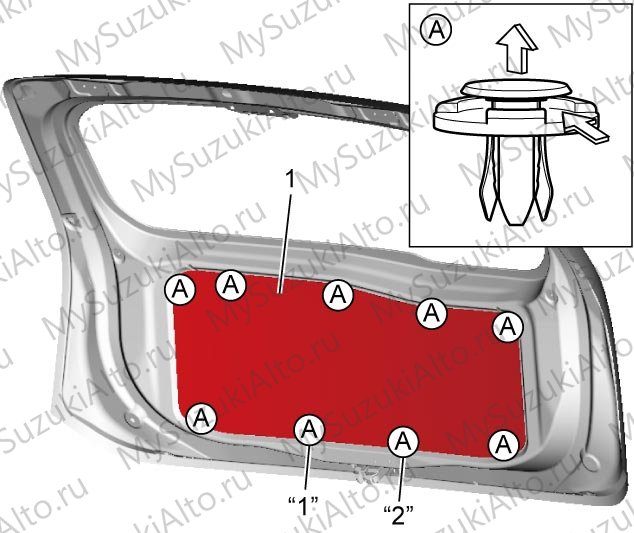

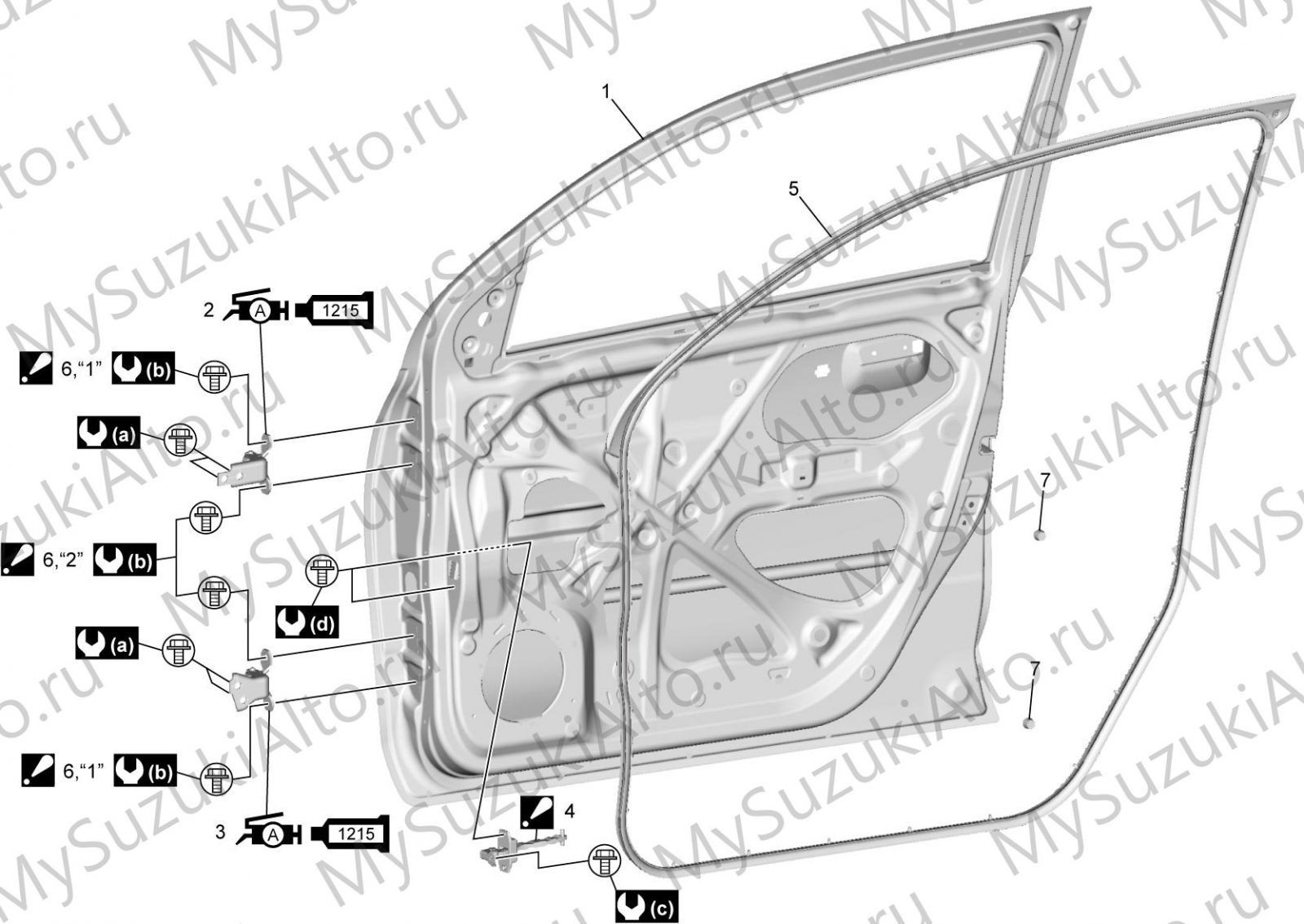

• Проверка открывания и закрывания капота и дверей, их снятие и регулировка.

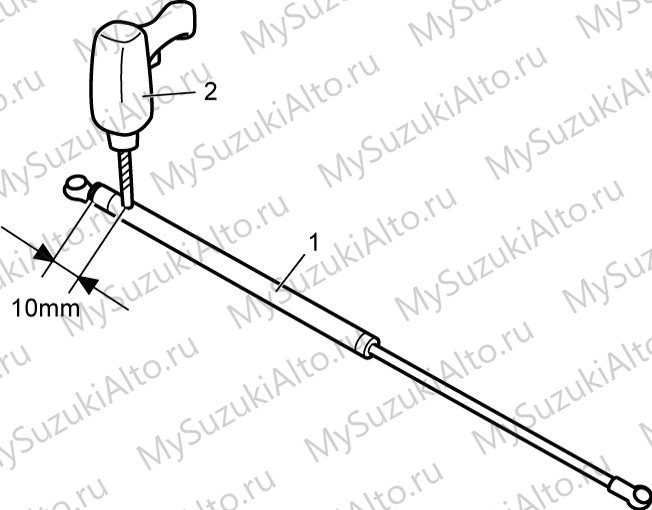

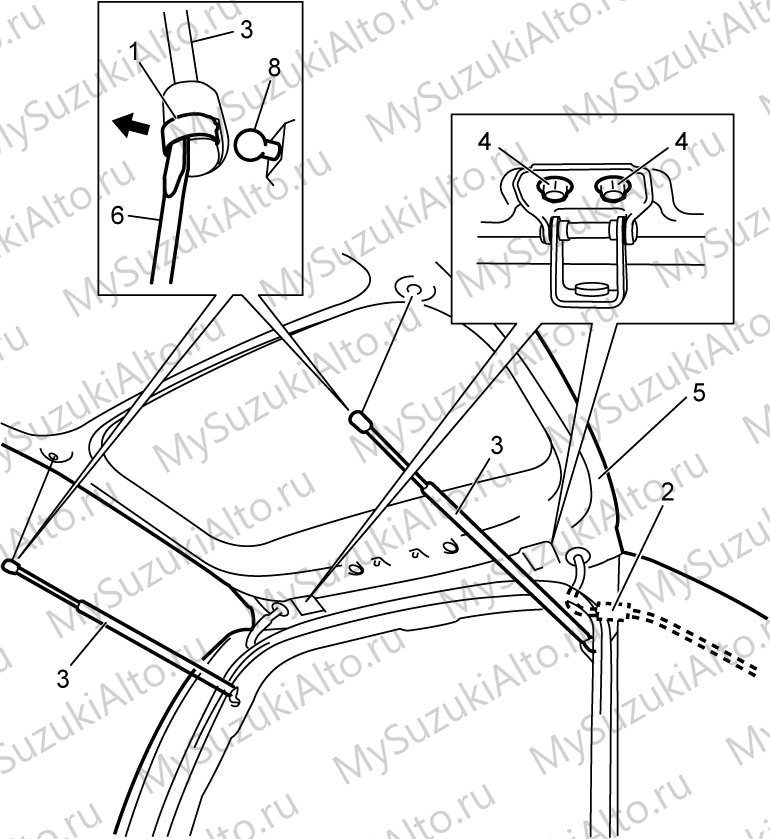

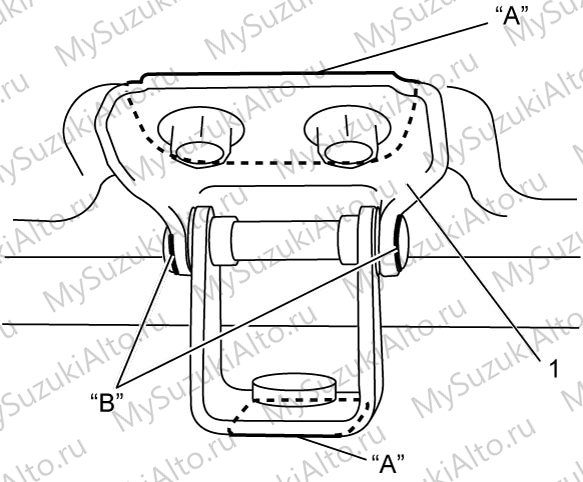

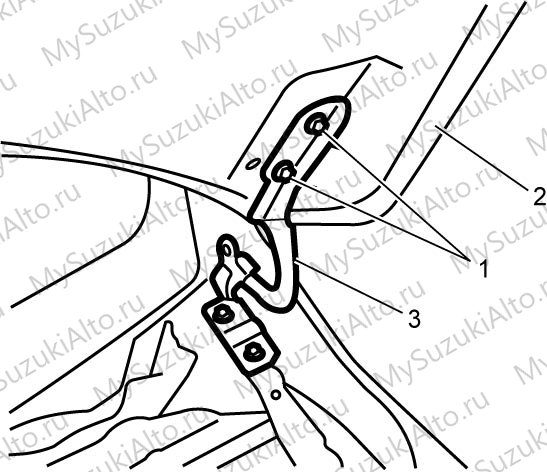

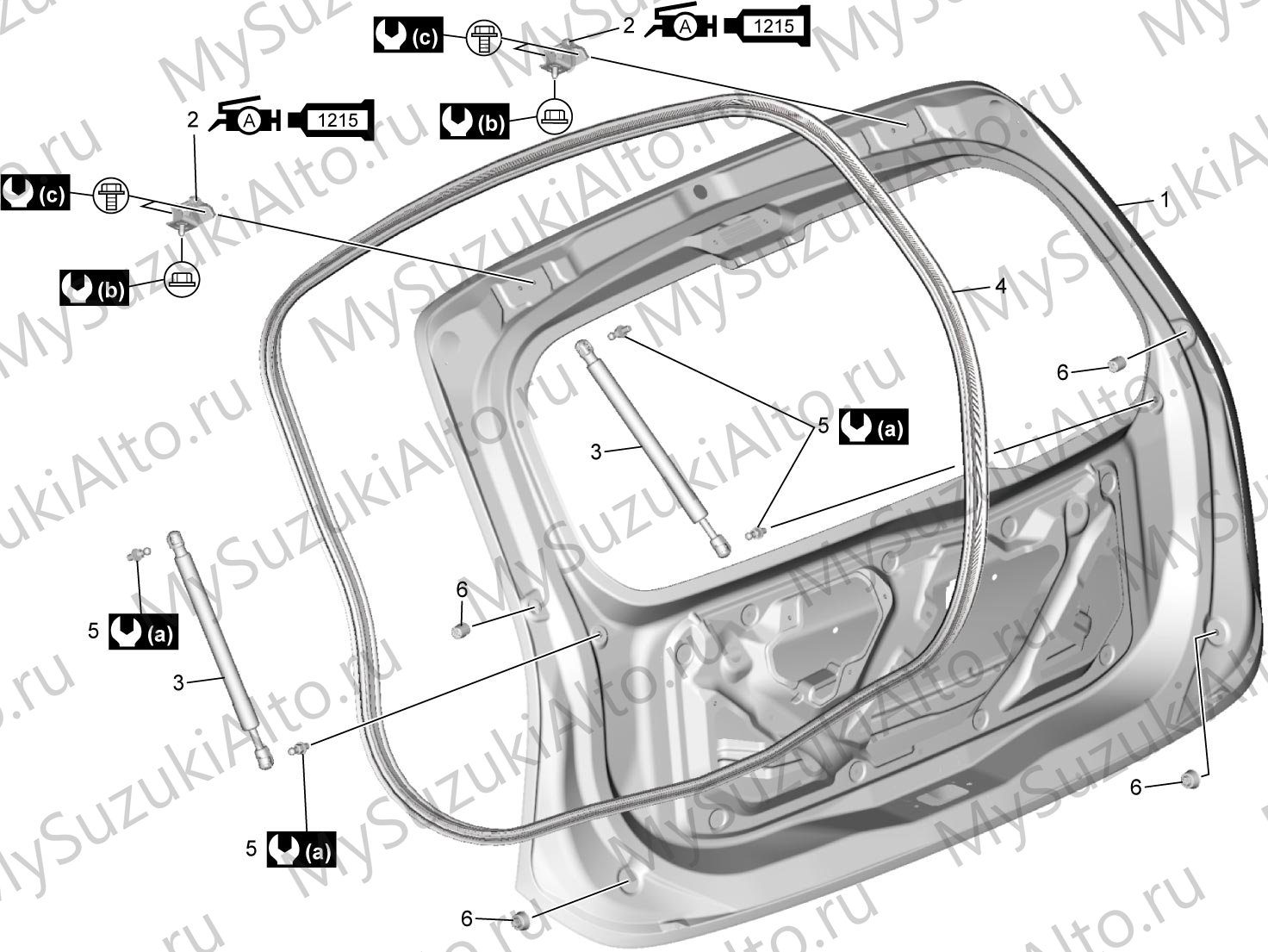

• Работы с балансирами задней двери и меры предосторожности при их утилизации.

Кузовные панели и антикоррозионная обработка (9K, 9L)

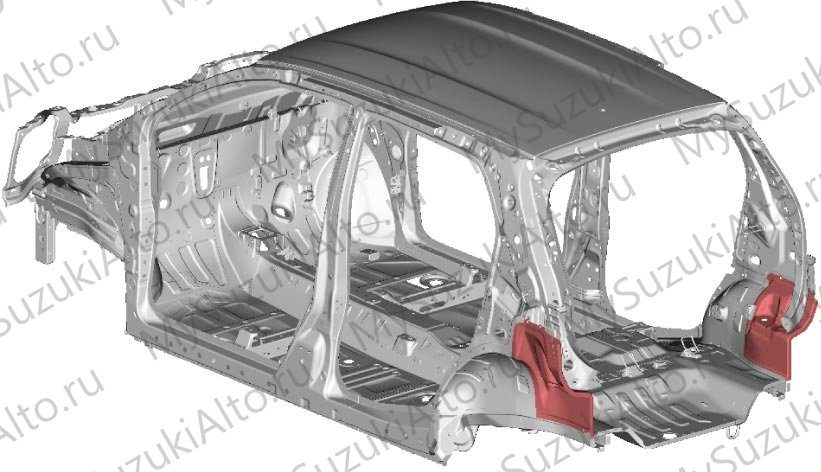

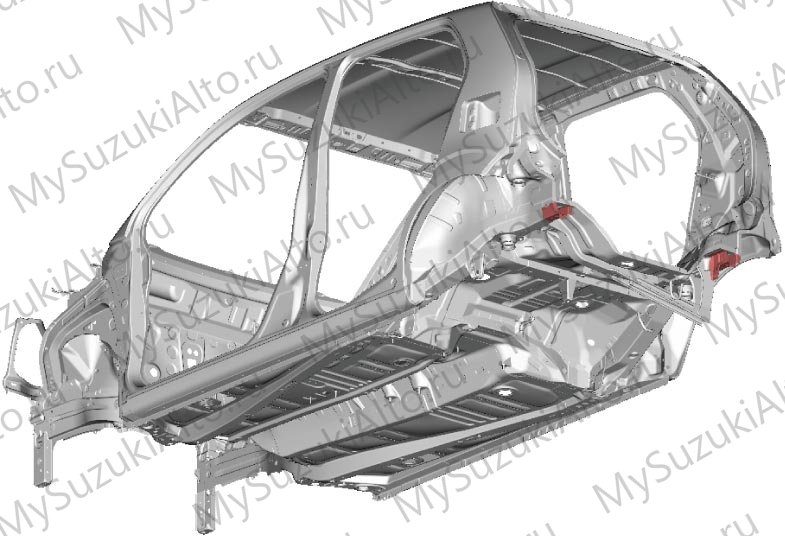

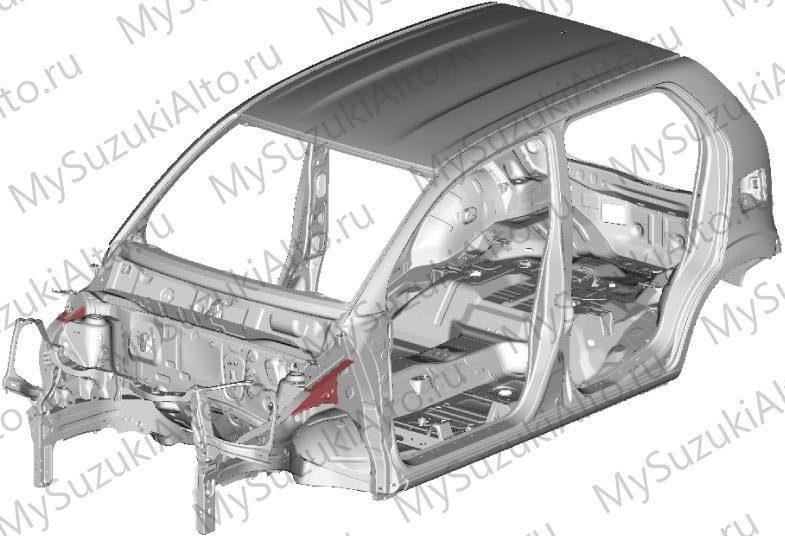

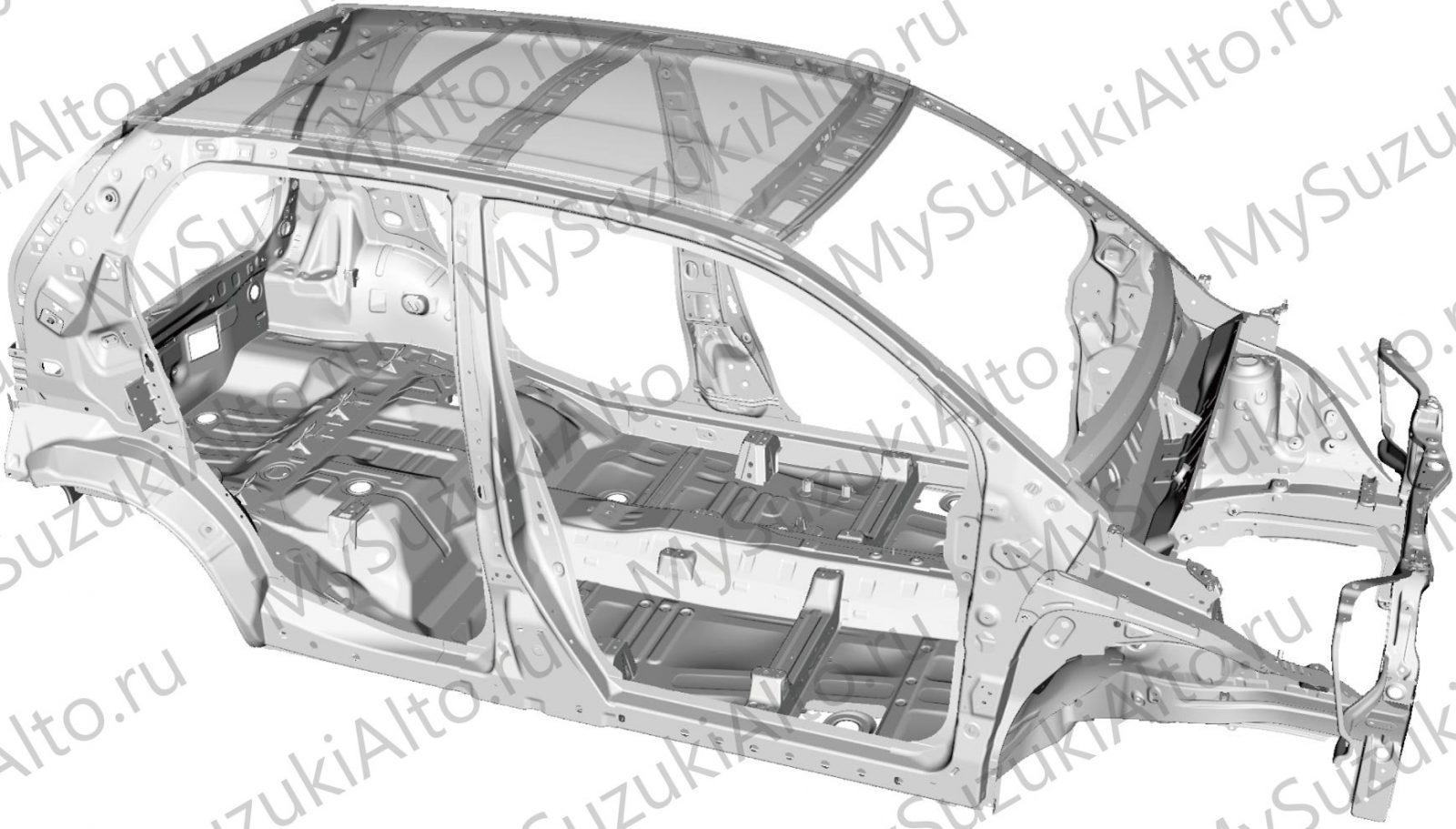

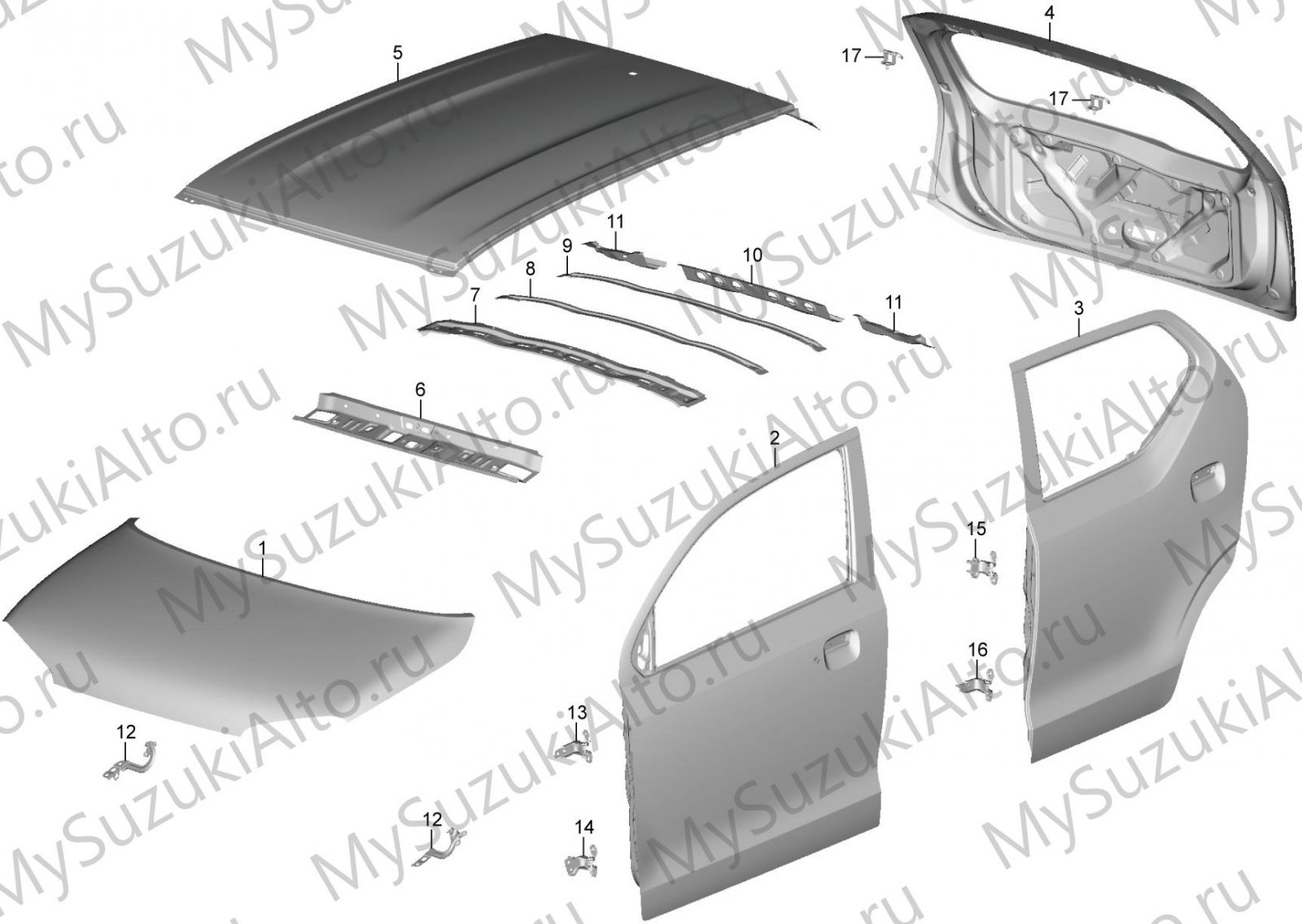

• Порядок замены кузовных панелей, состав панелей и типы применяемой стали, правила чтения процедур замены панелей.

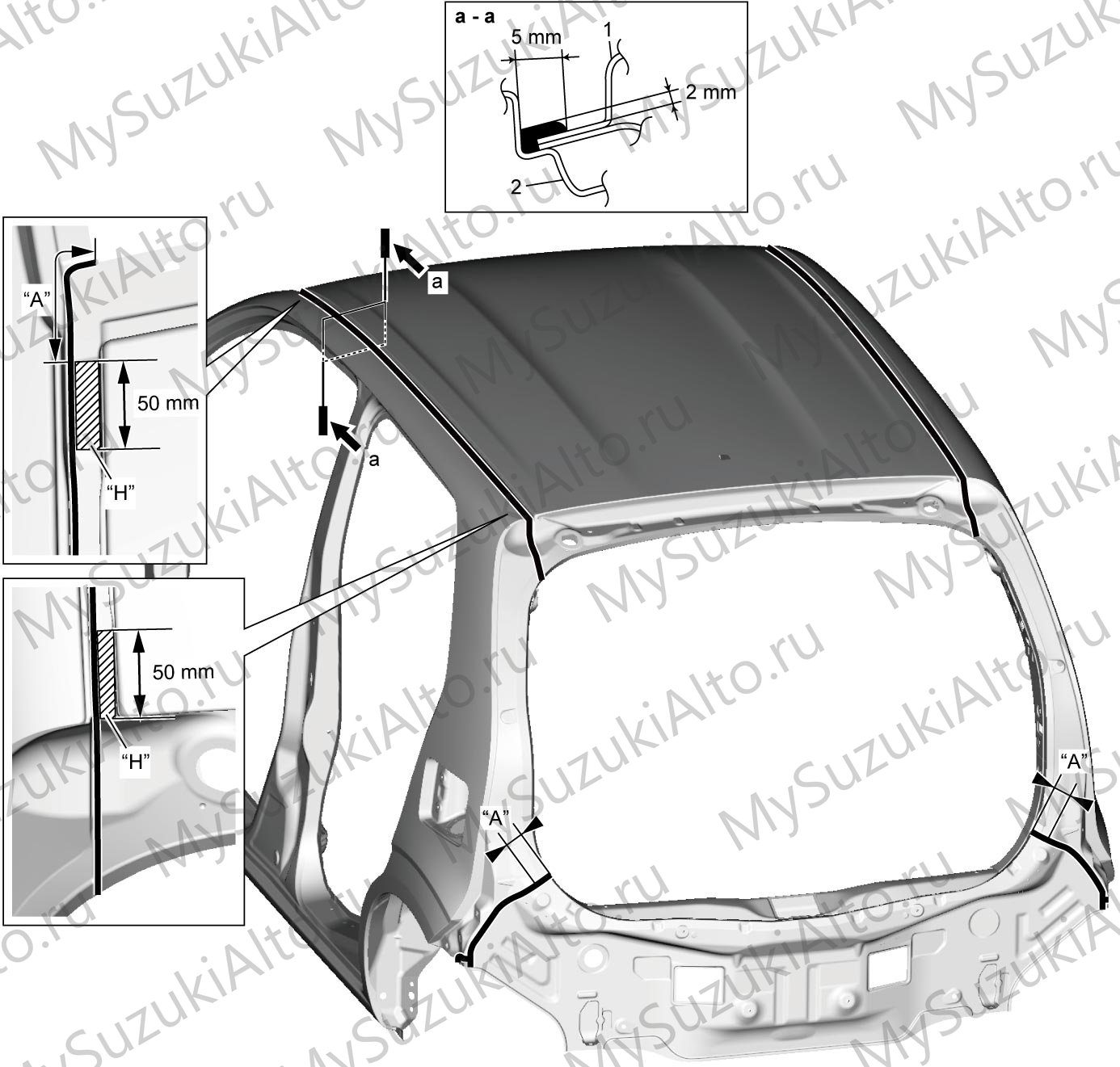

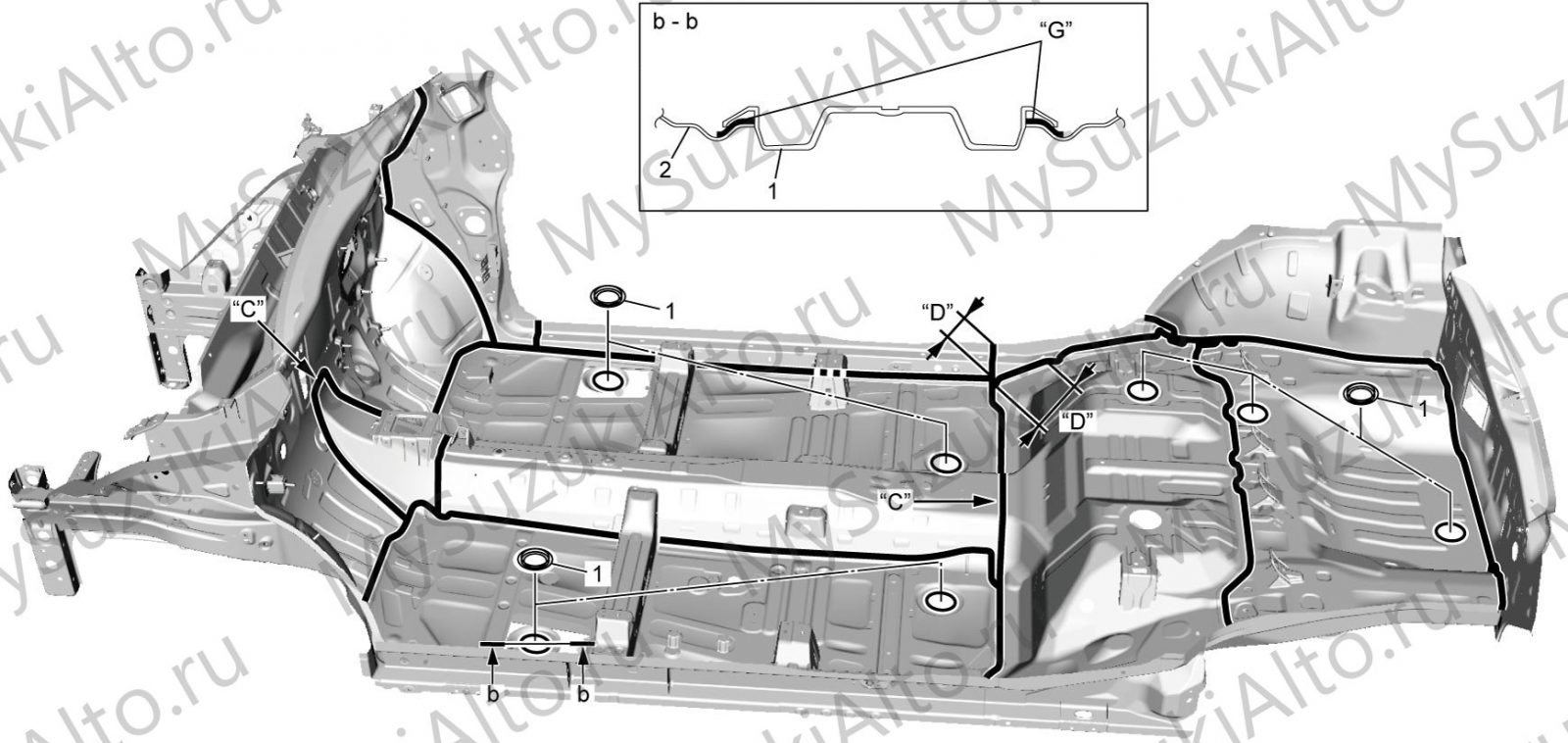

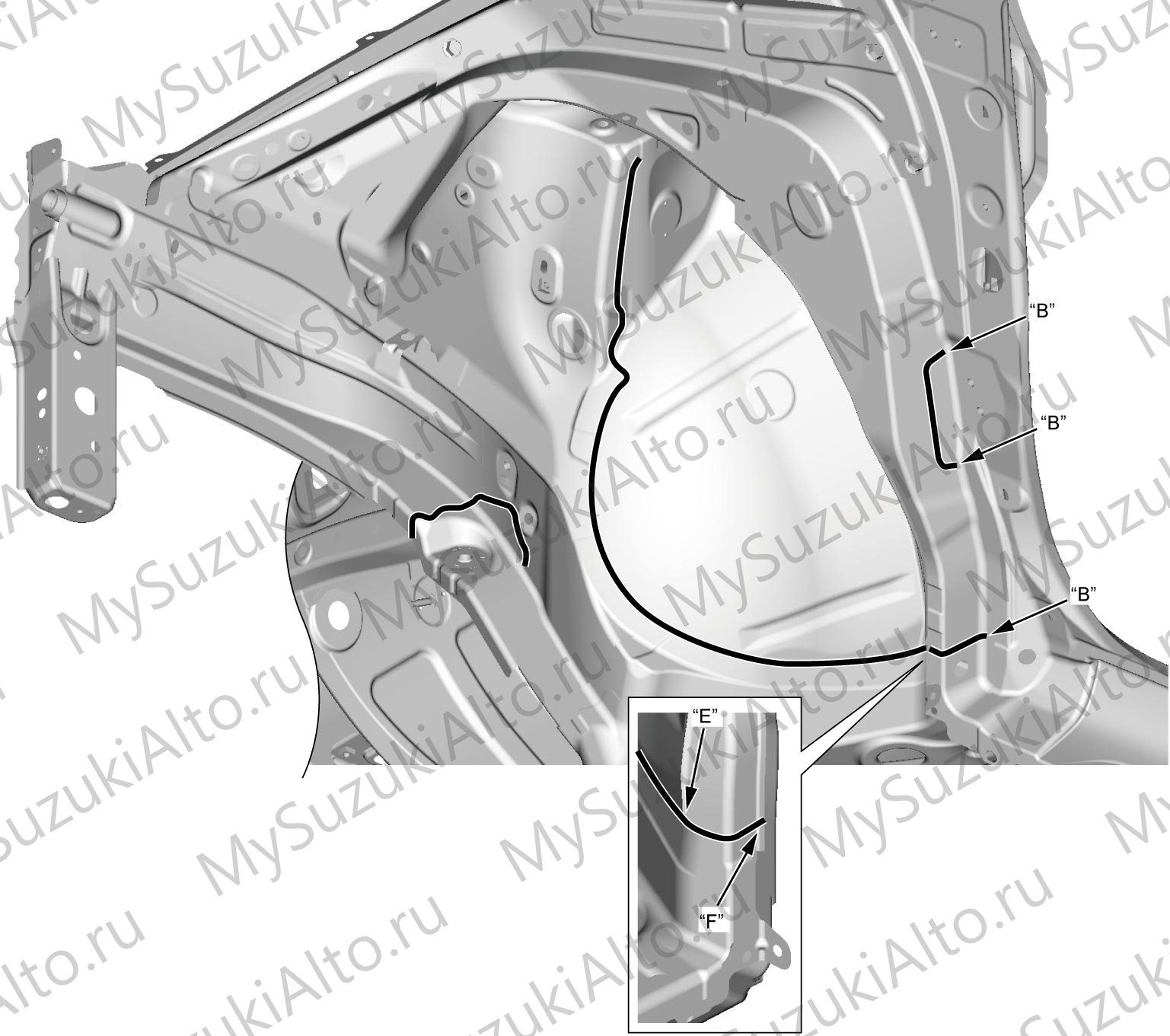

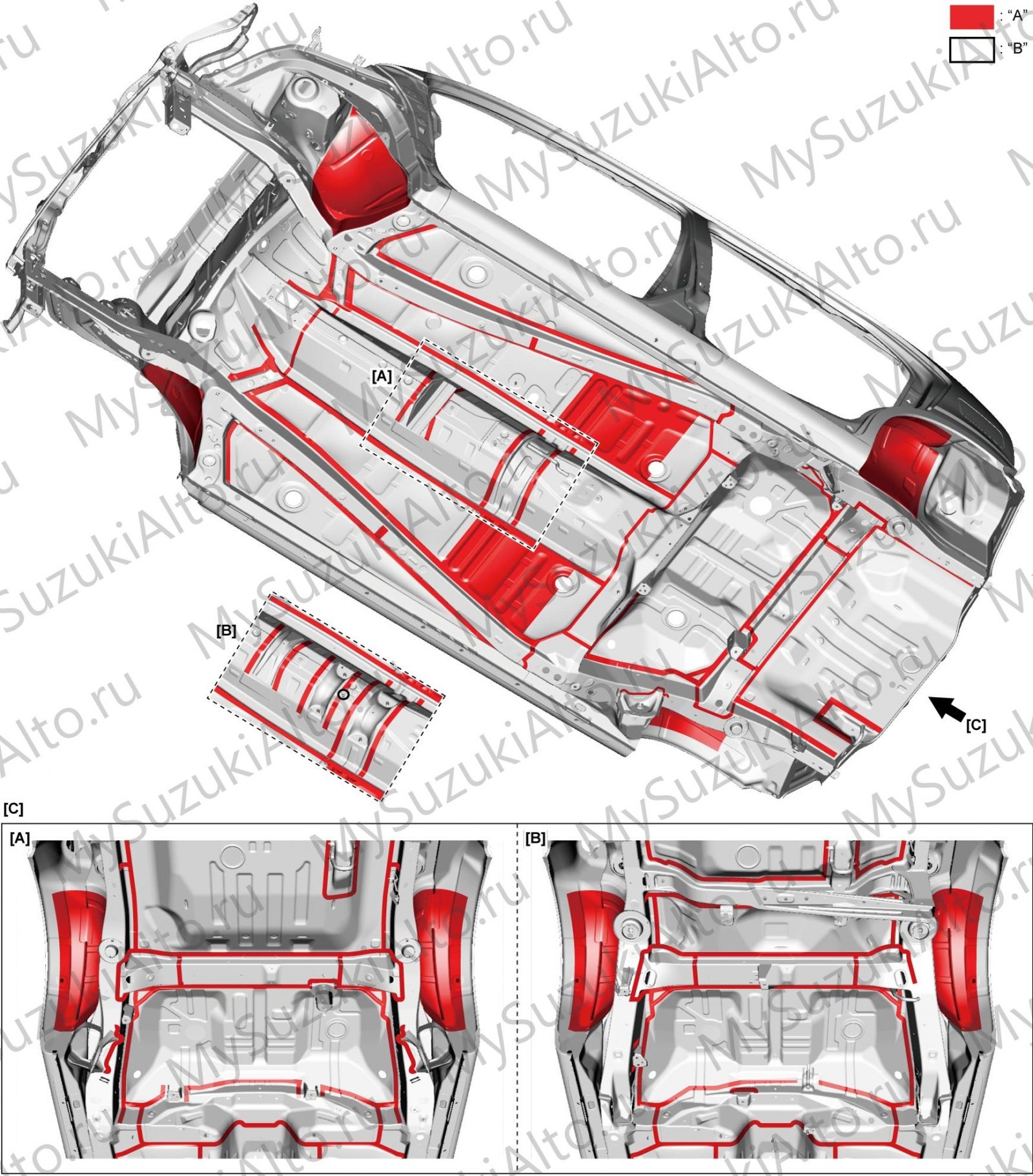

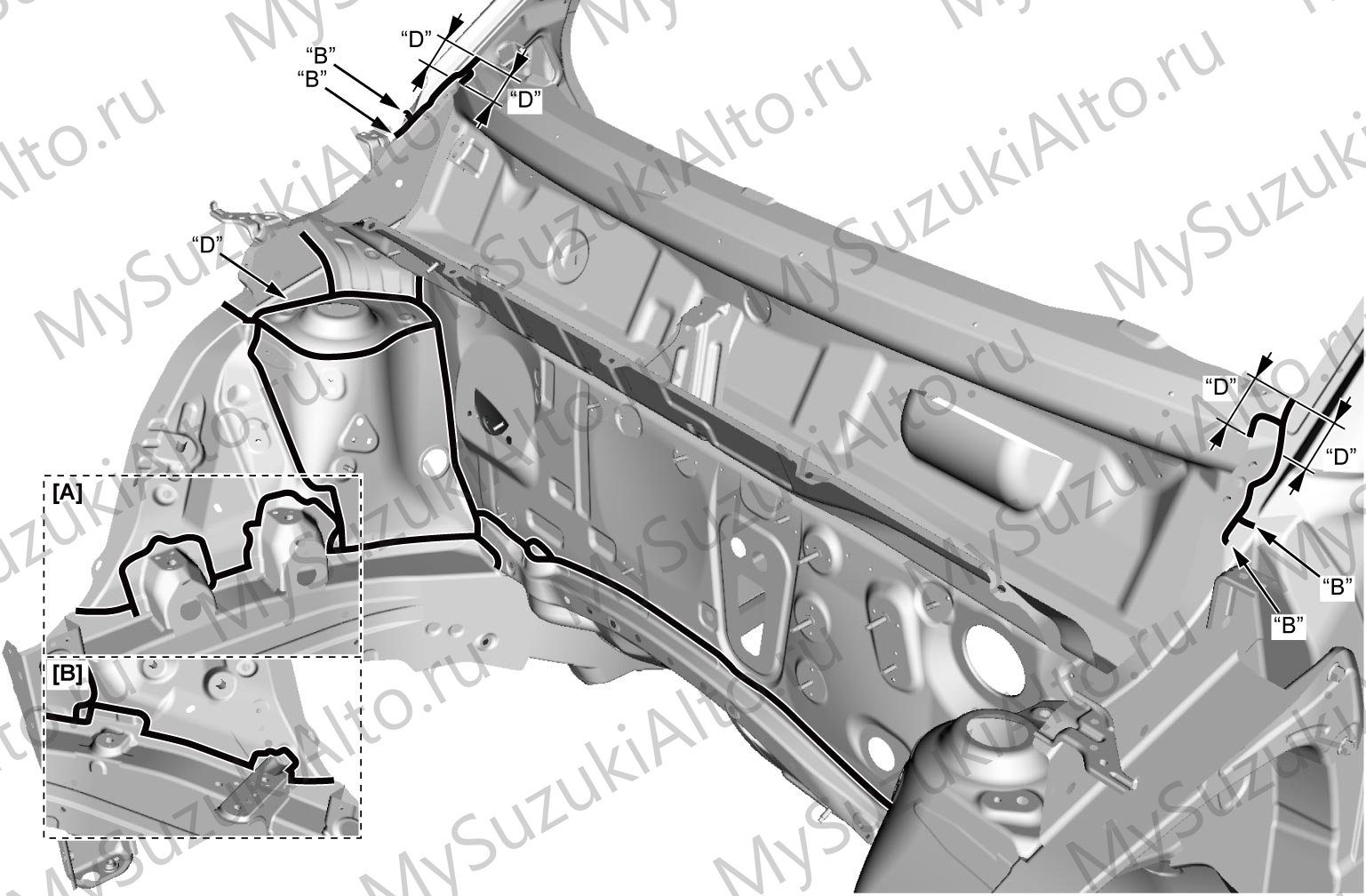

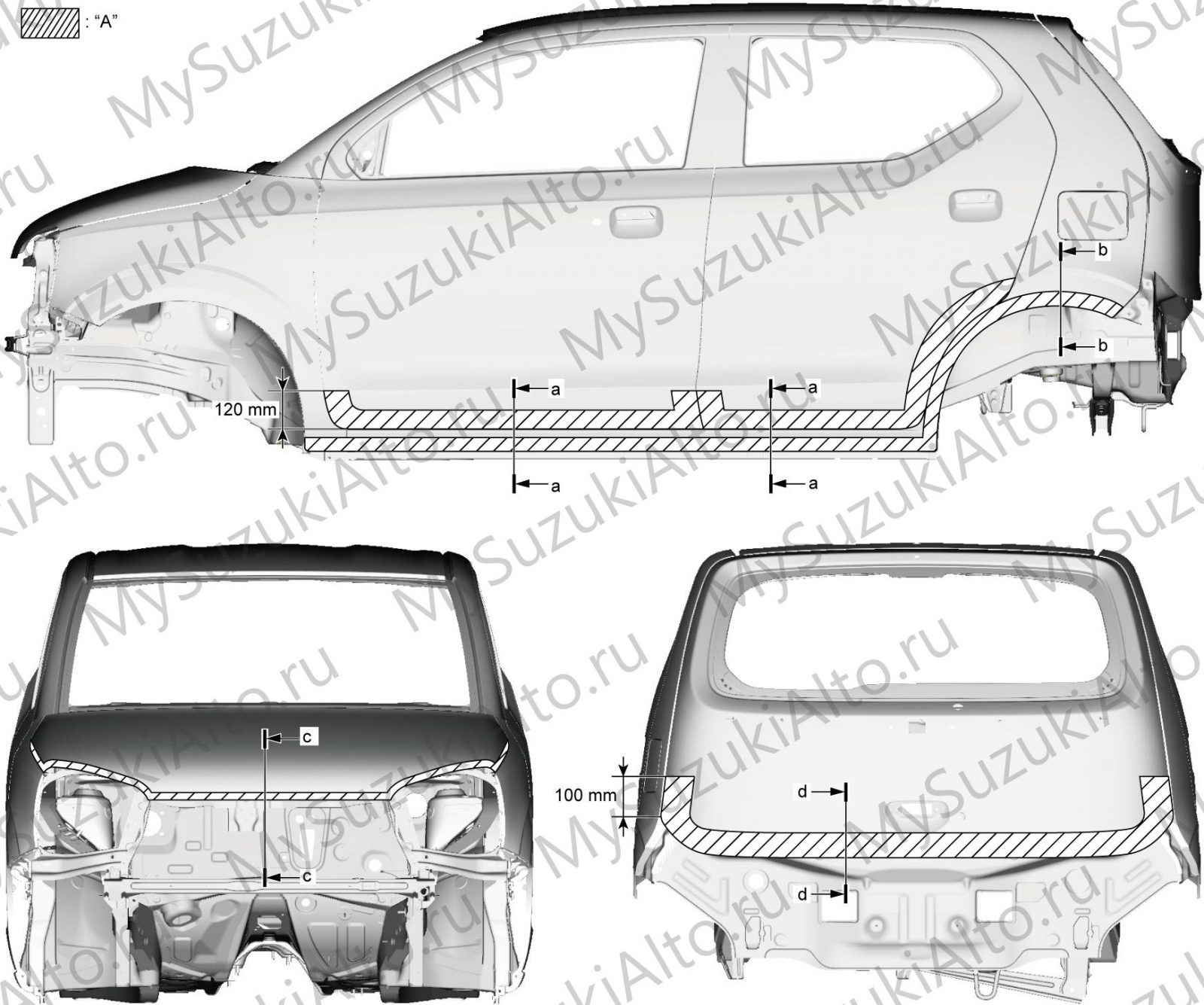

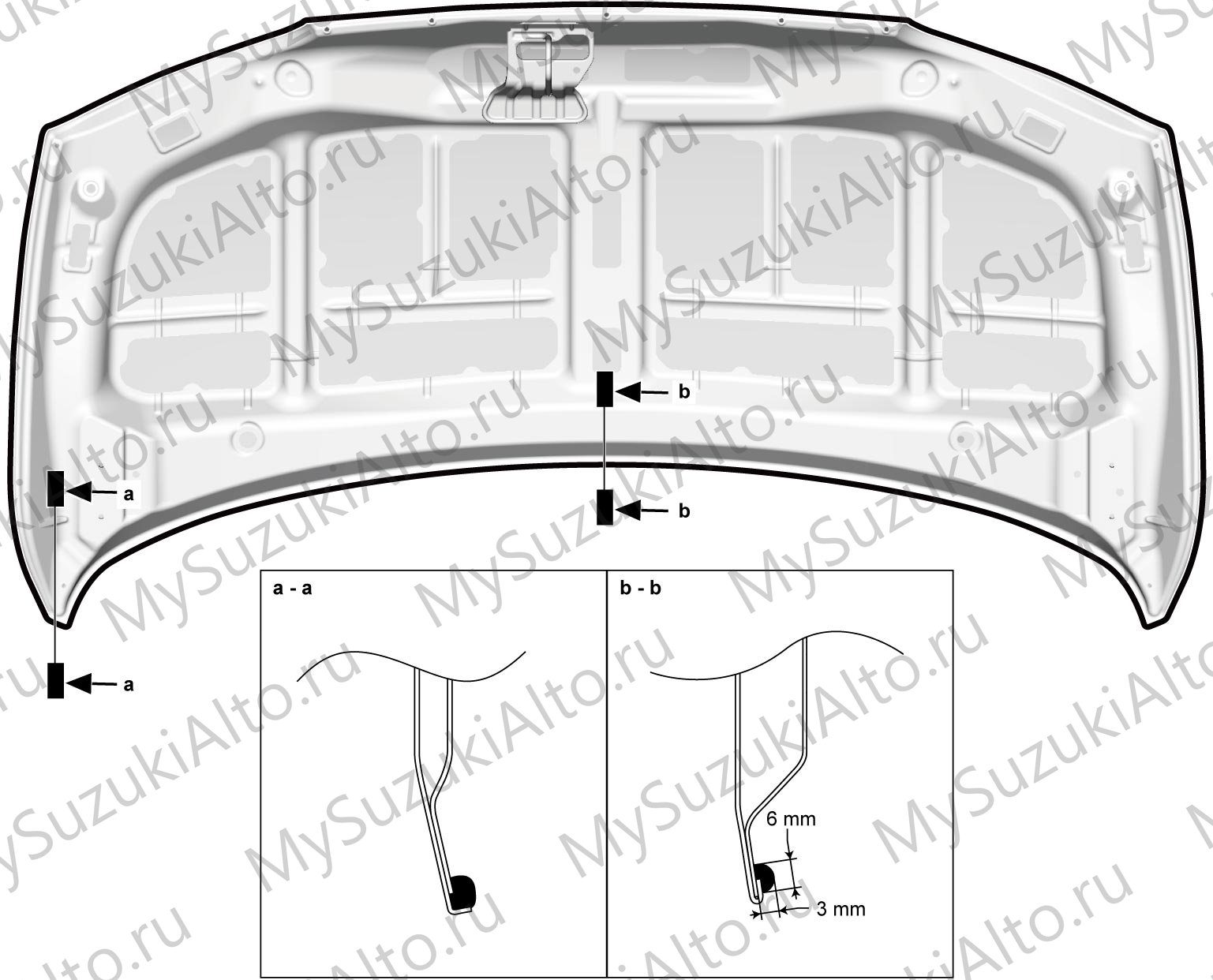

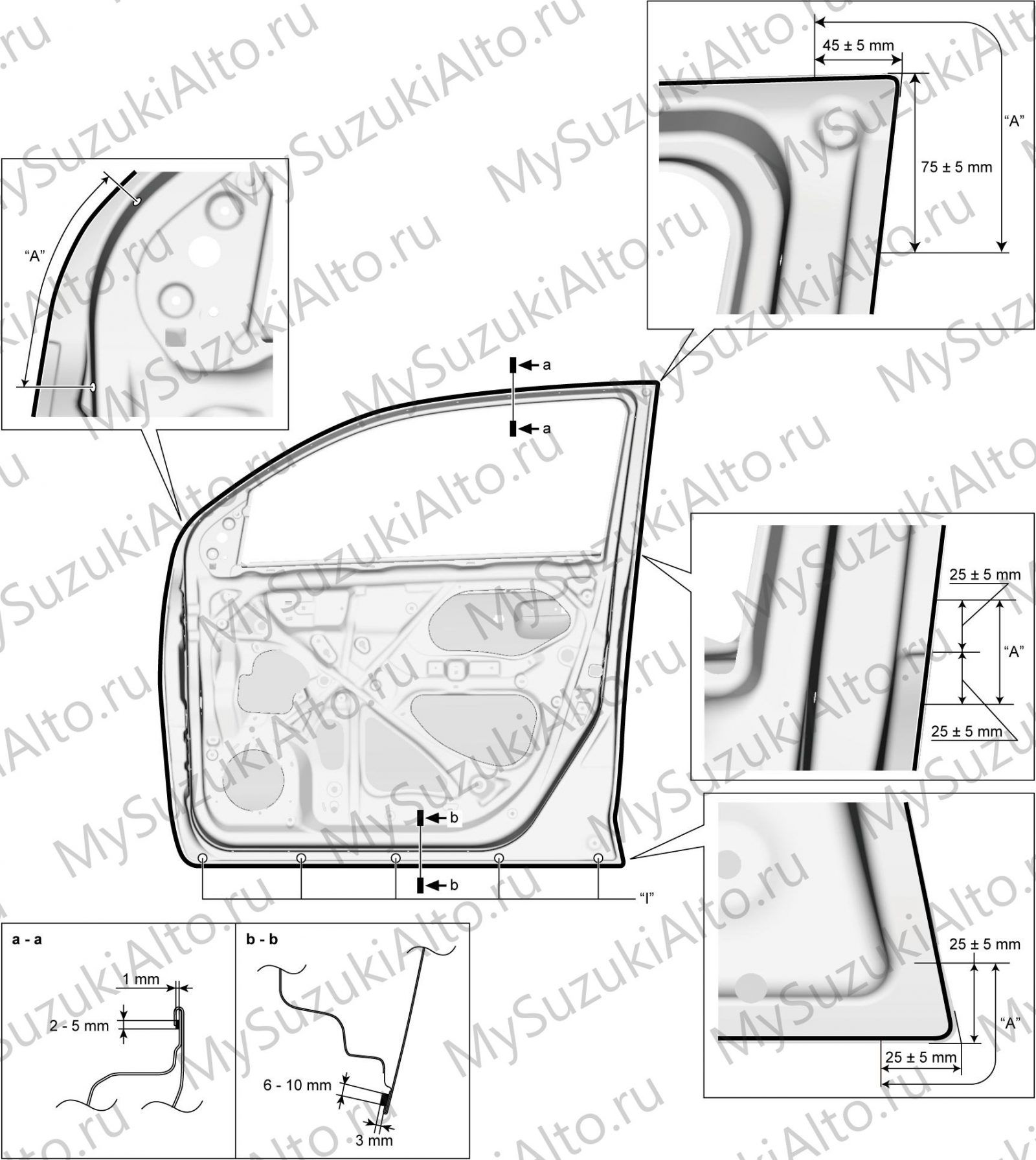

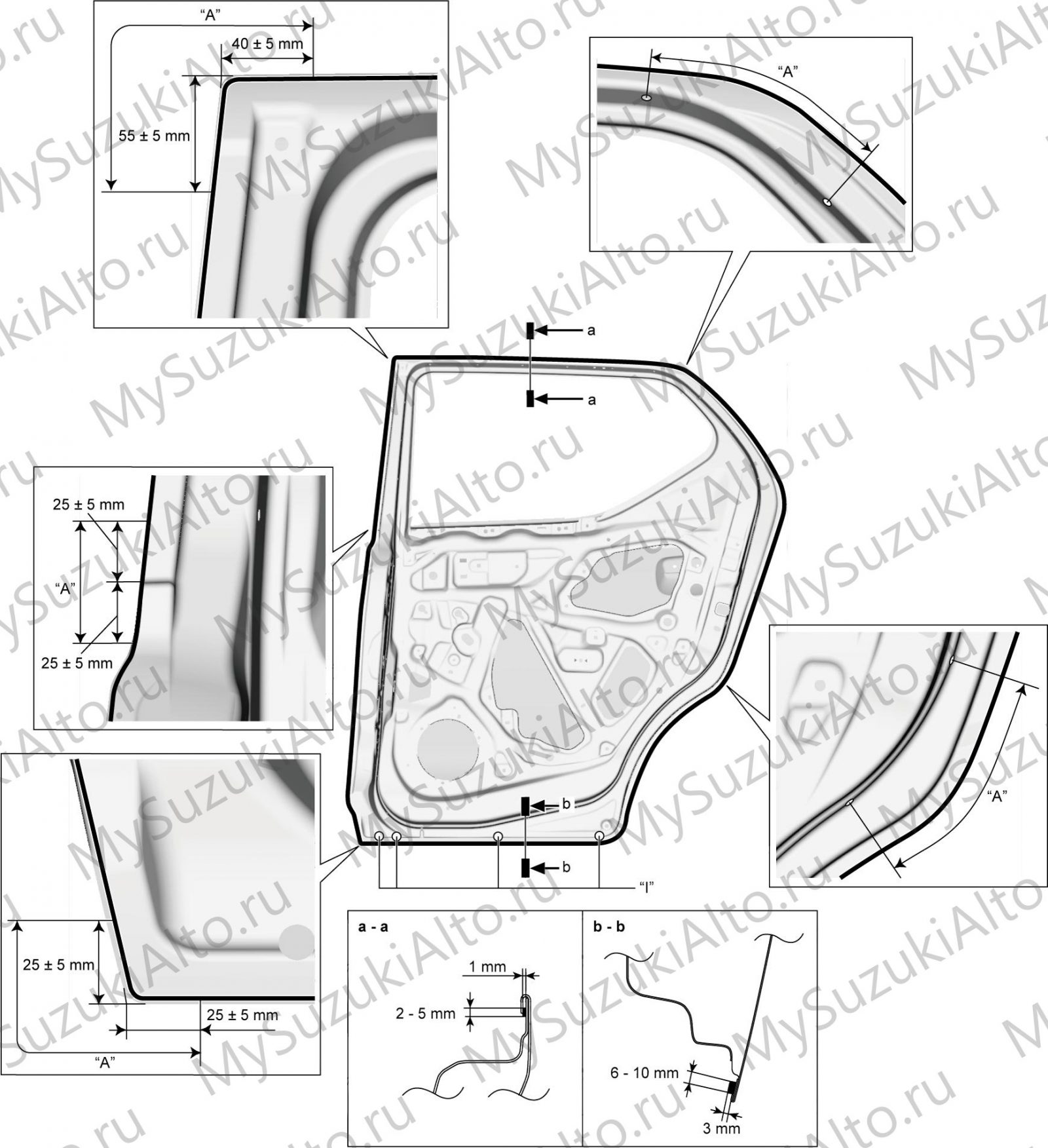

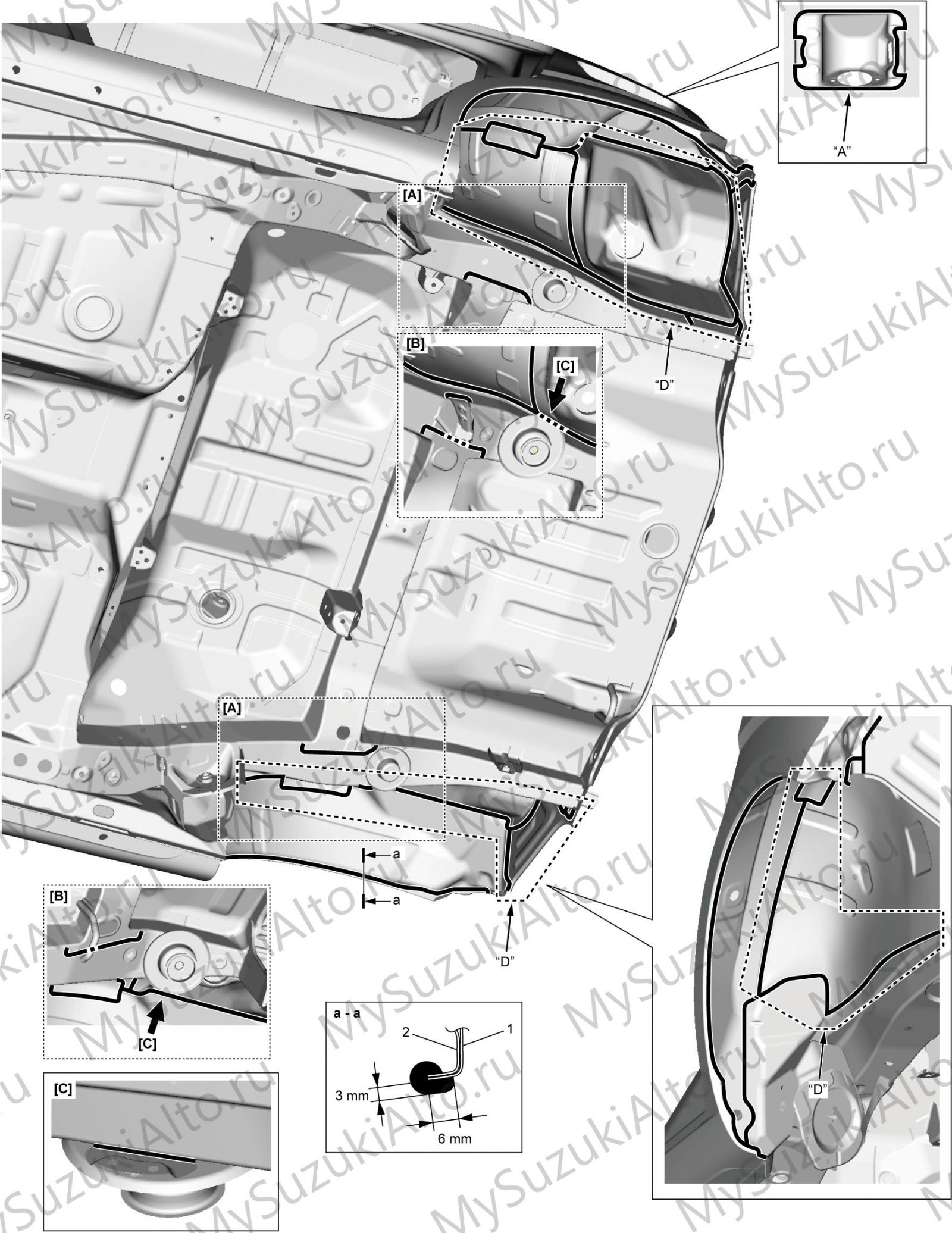

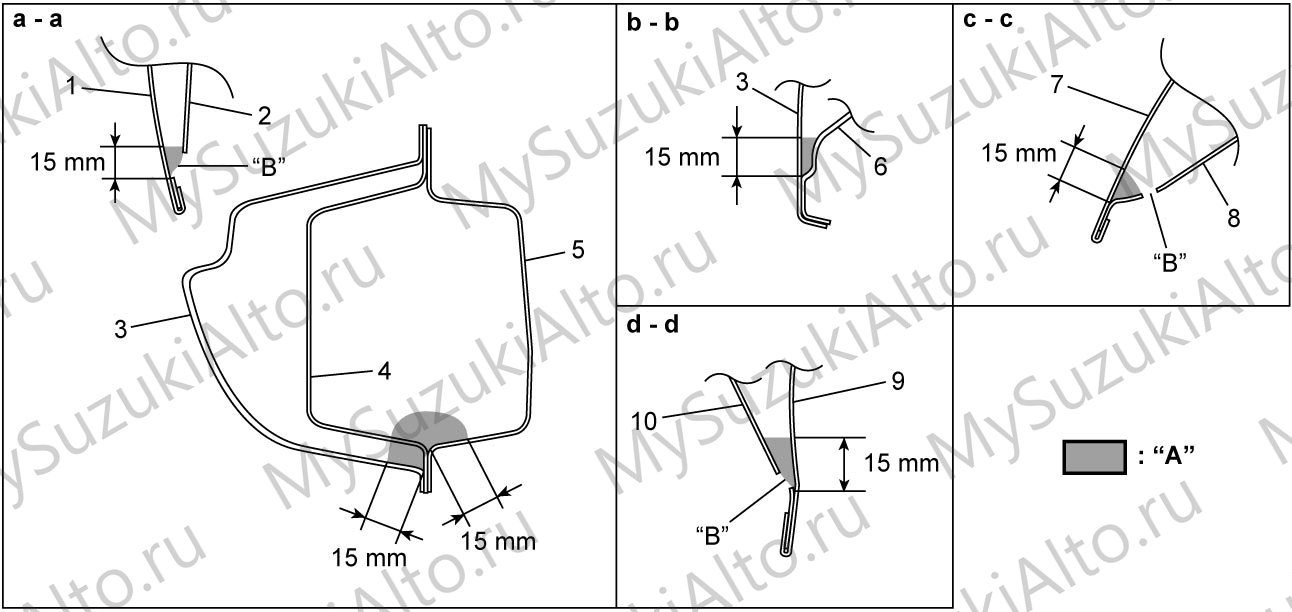

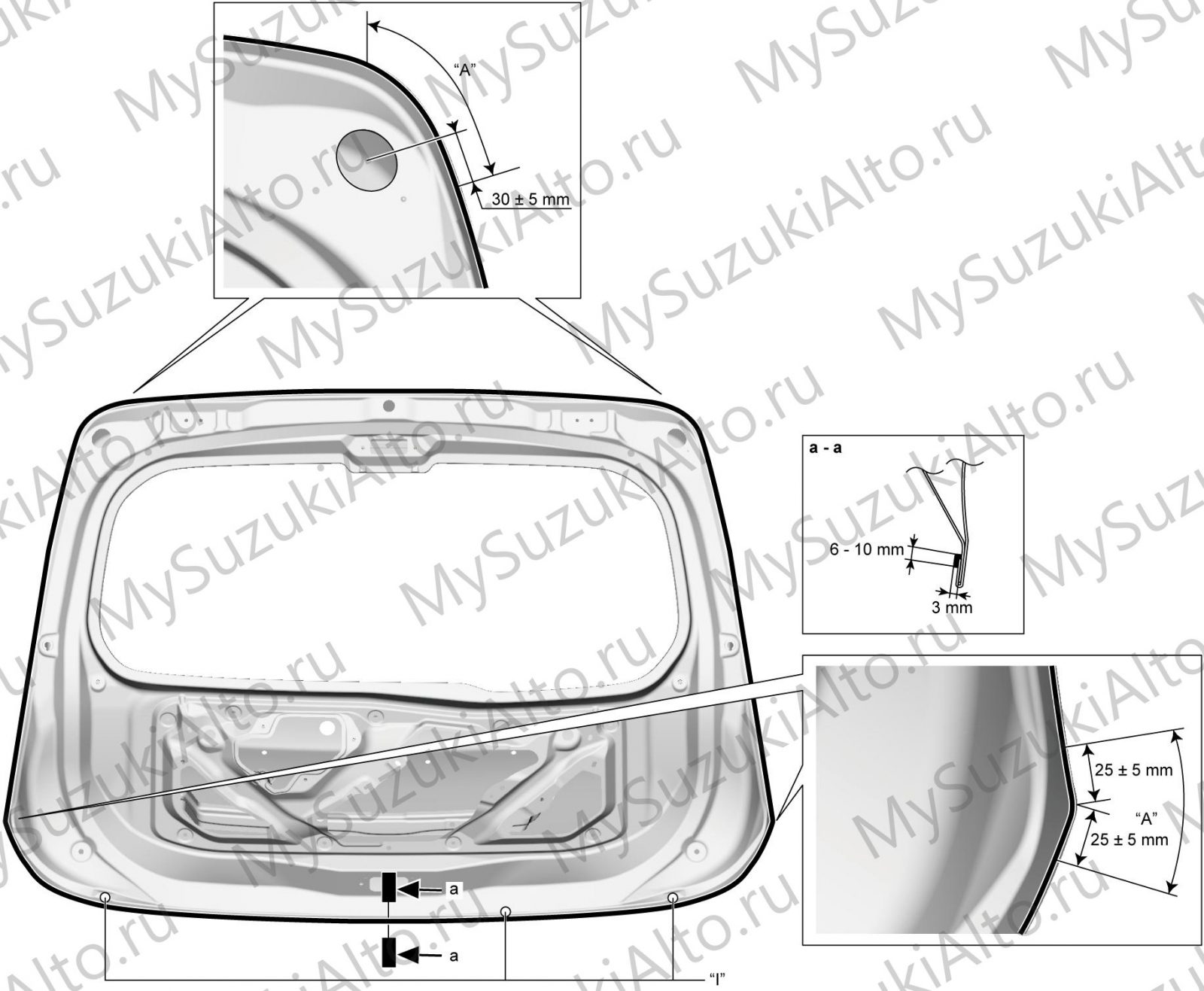

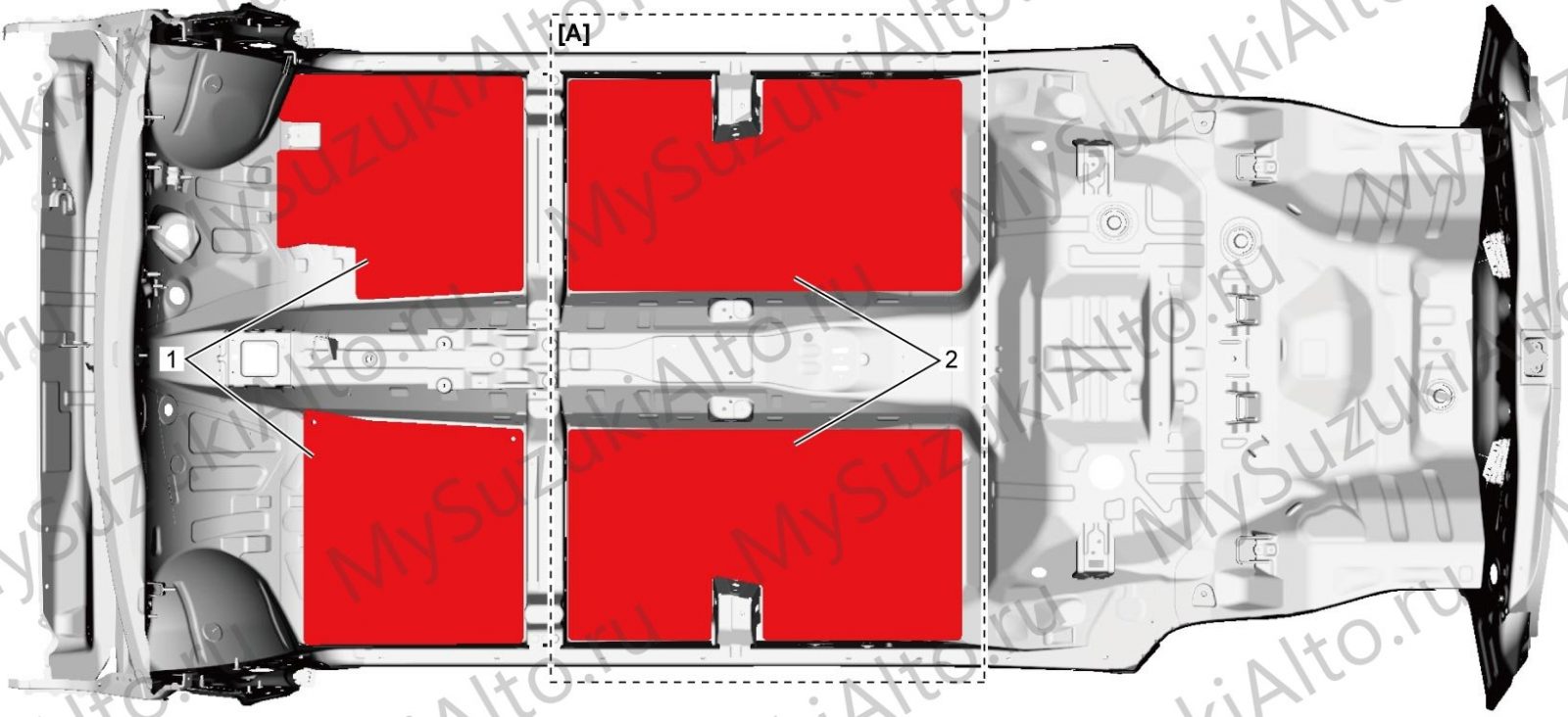

• Зоны нанесения герметика, антигравийного покрытия и антикоррозионного воска при ремонте кузова.

Как читать процедуры замены панелей и состав панелей

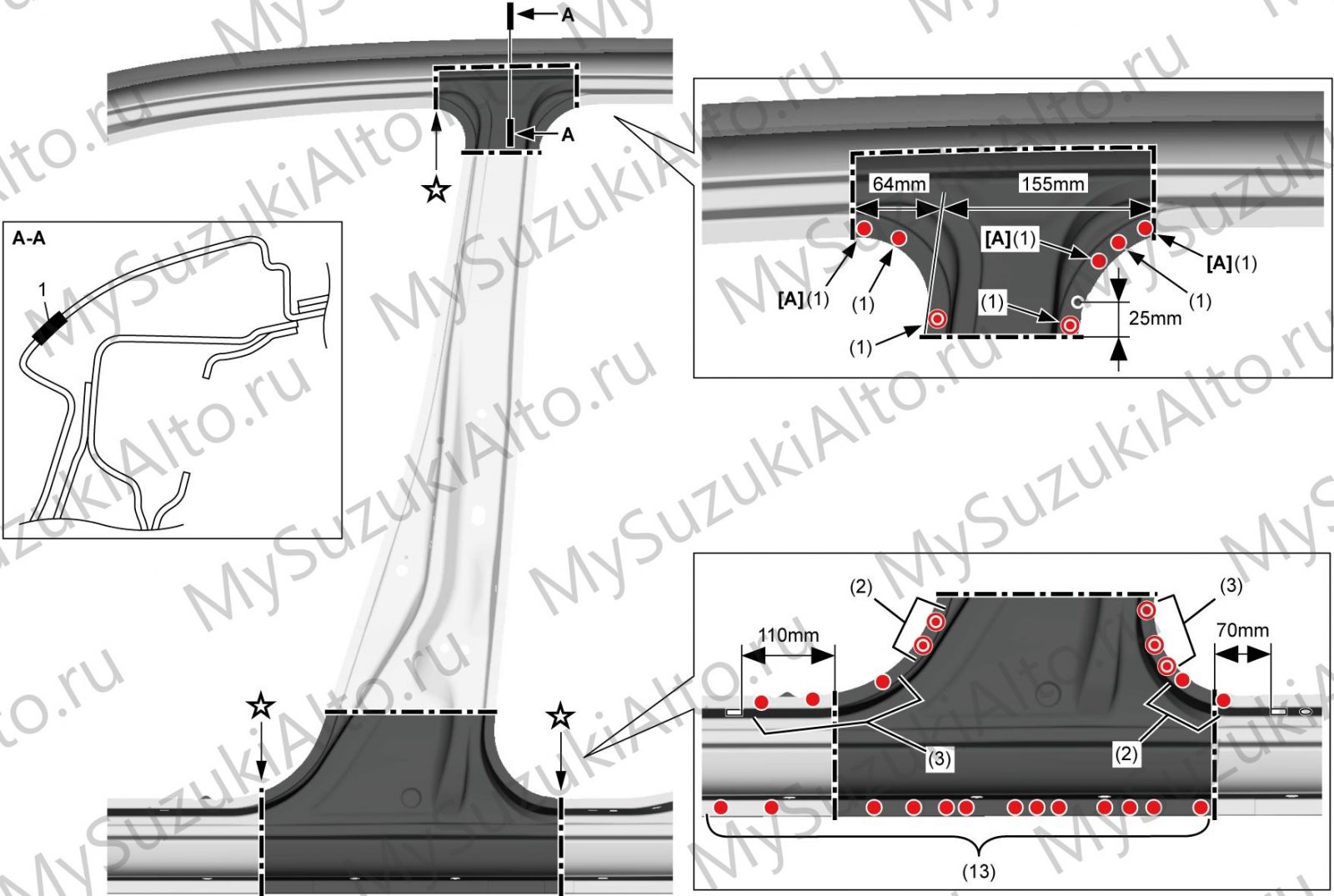

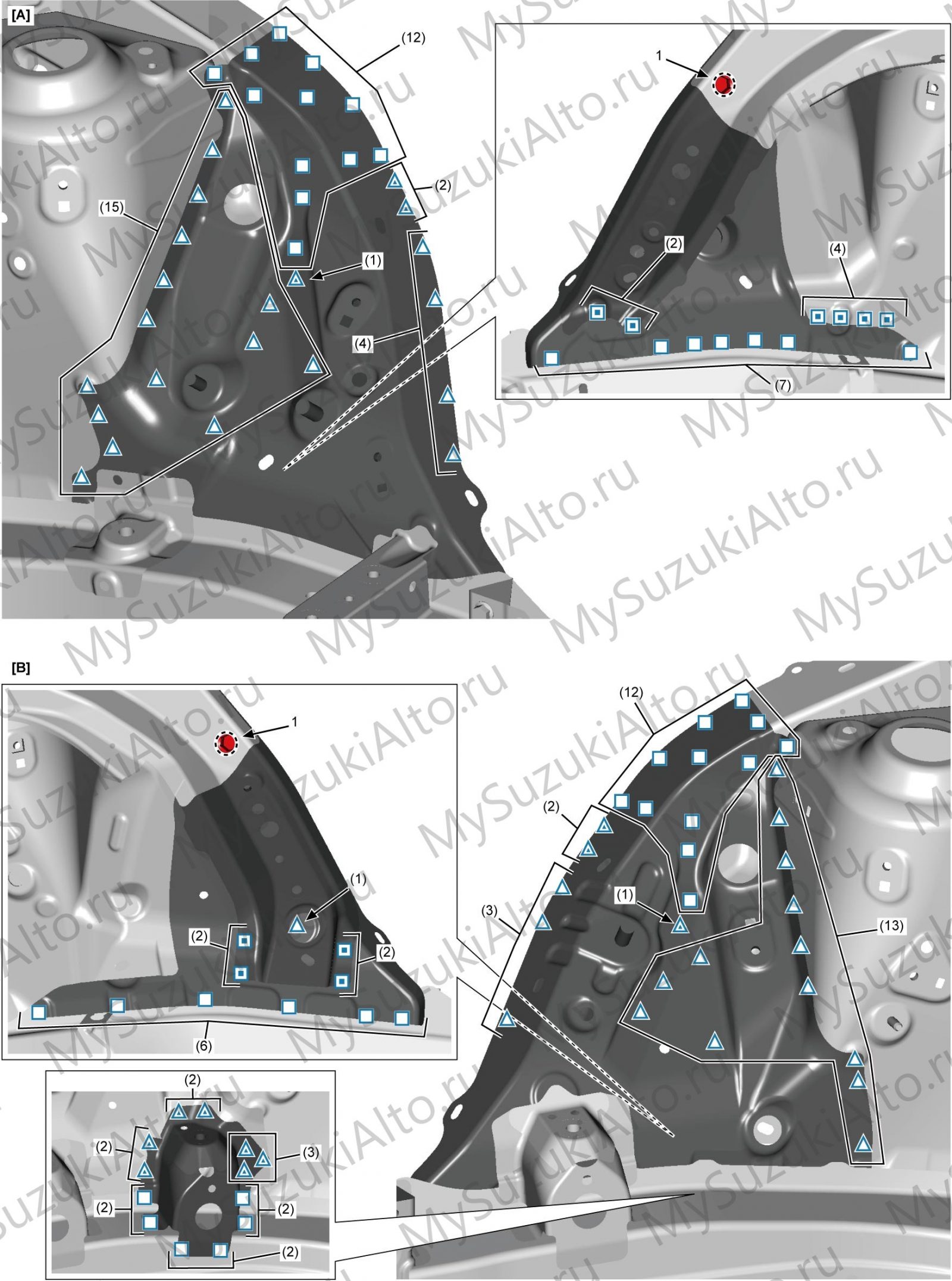

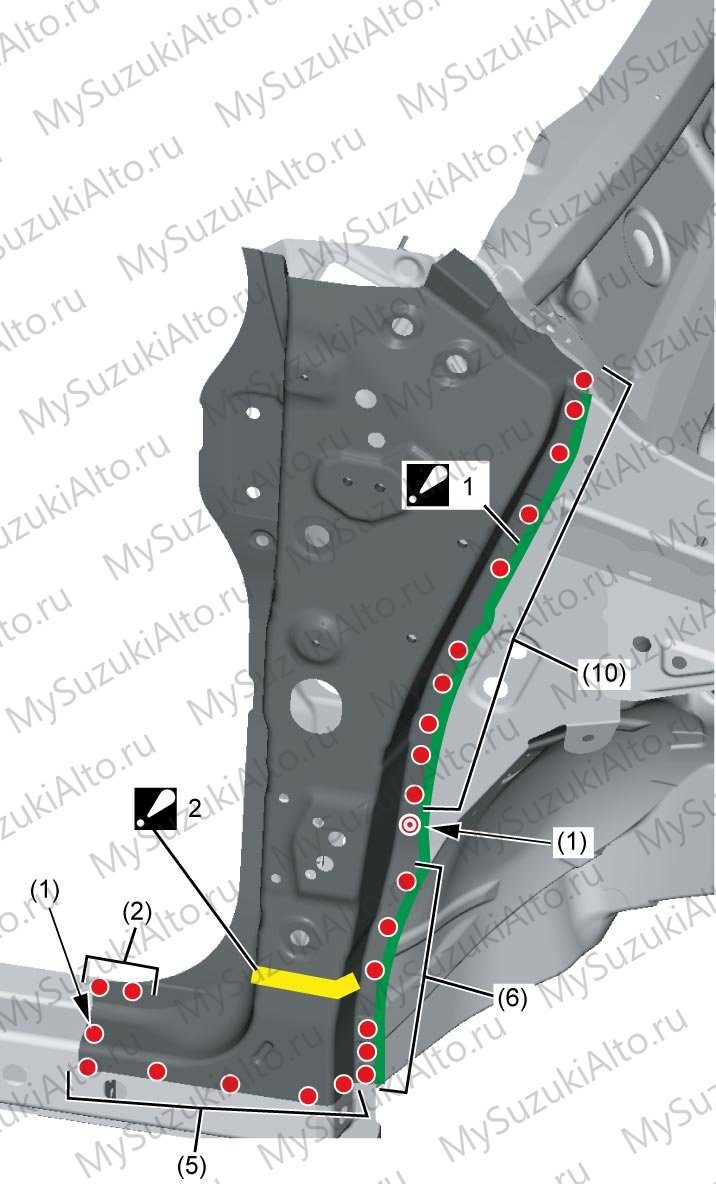

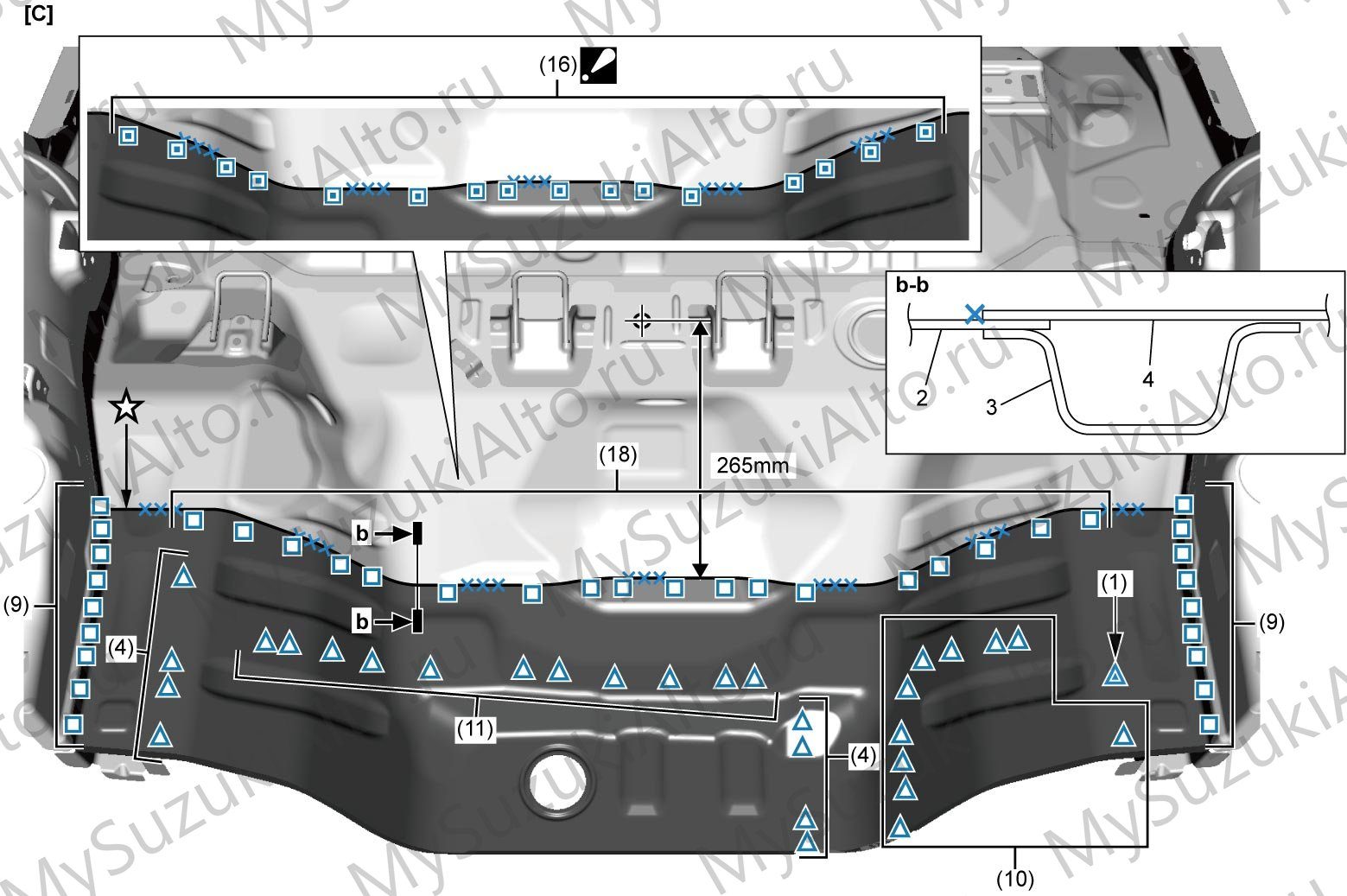

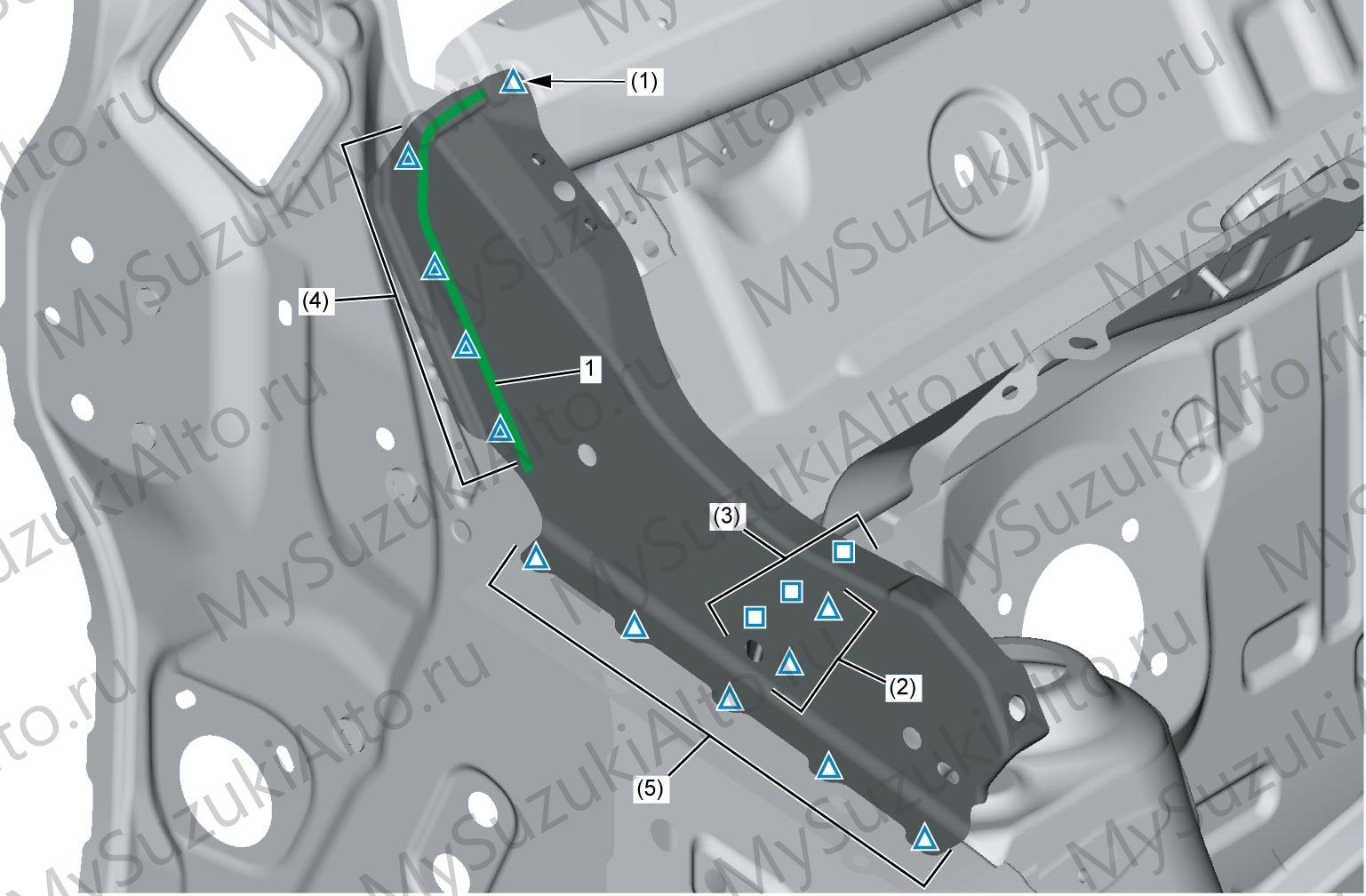

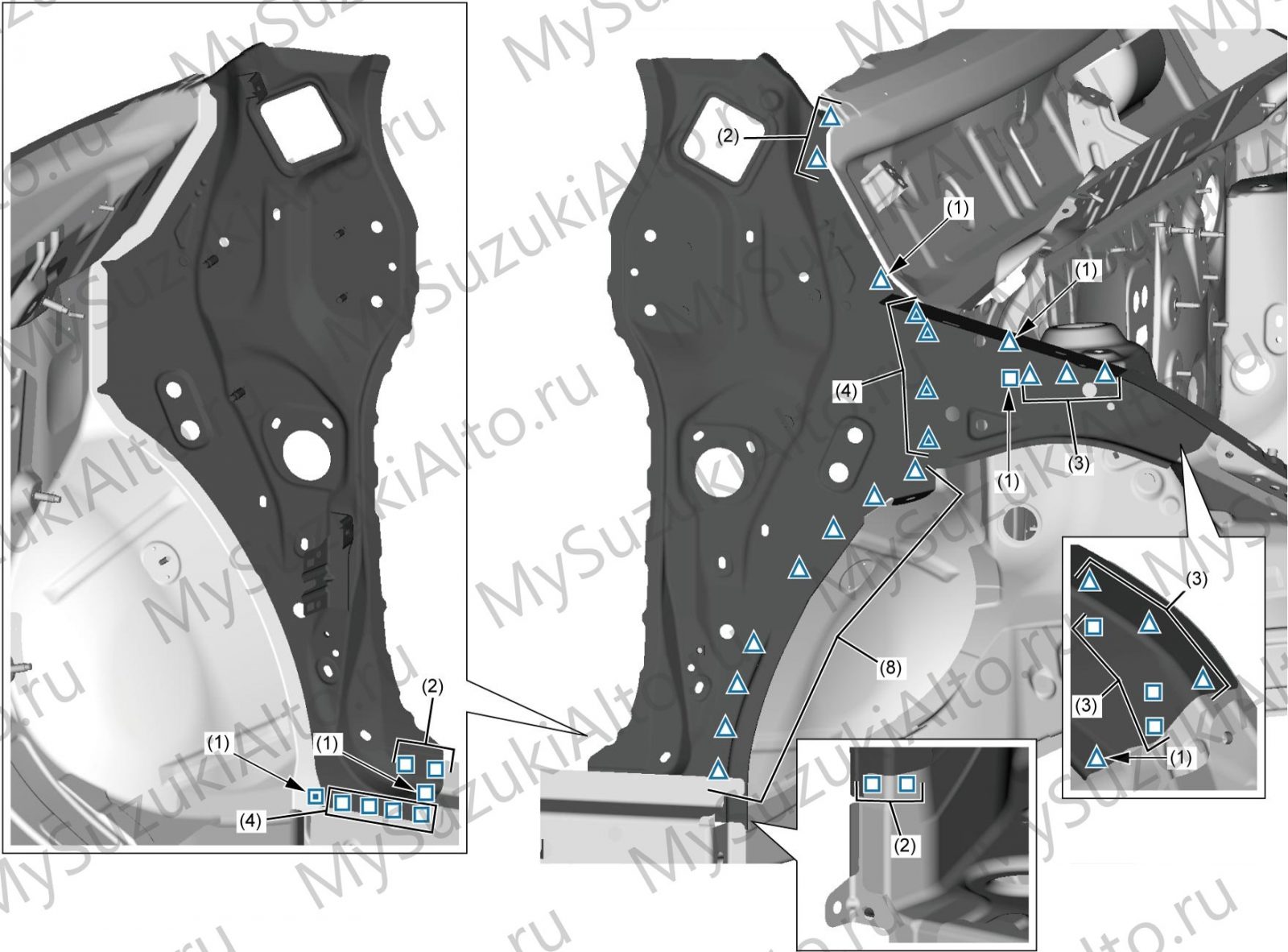

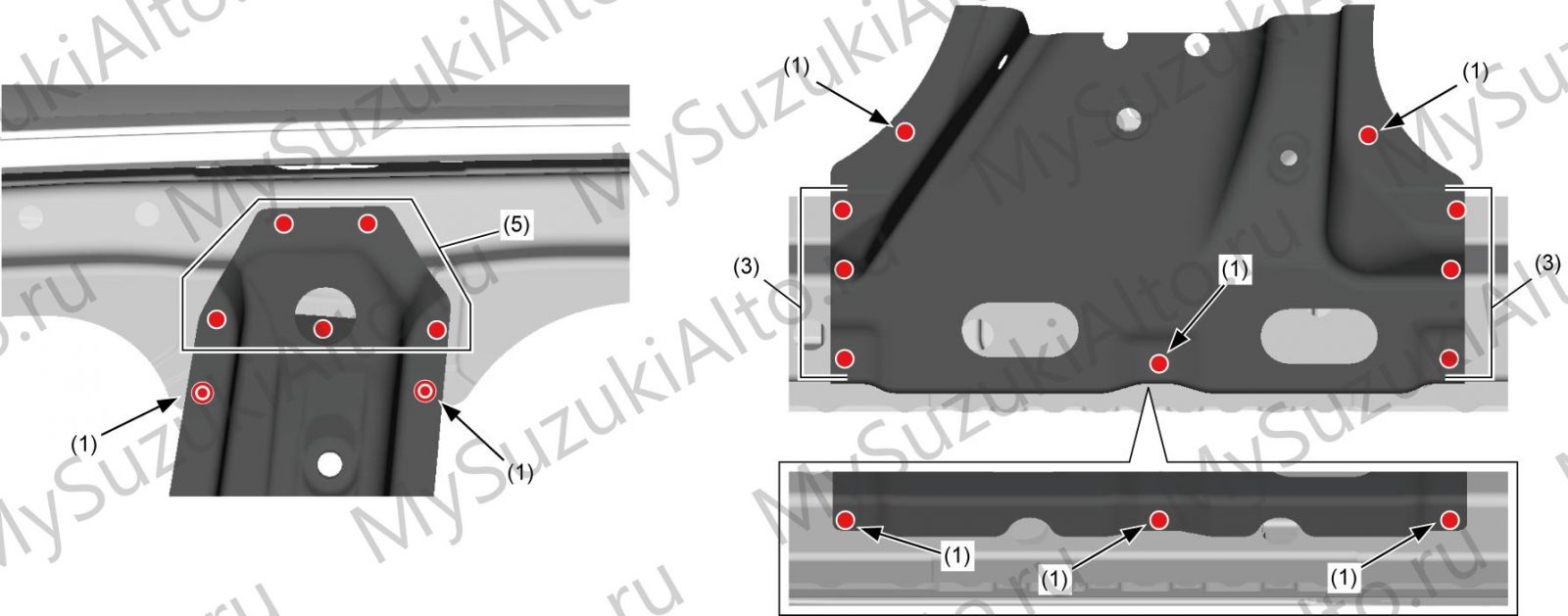

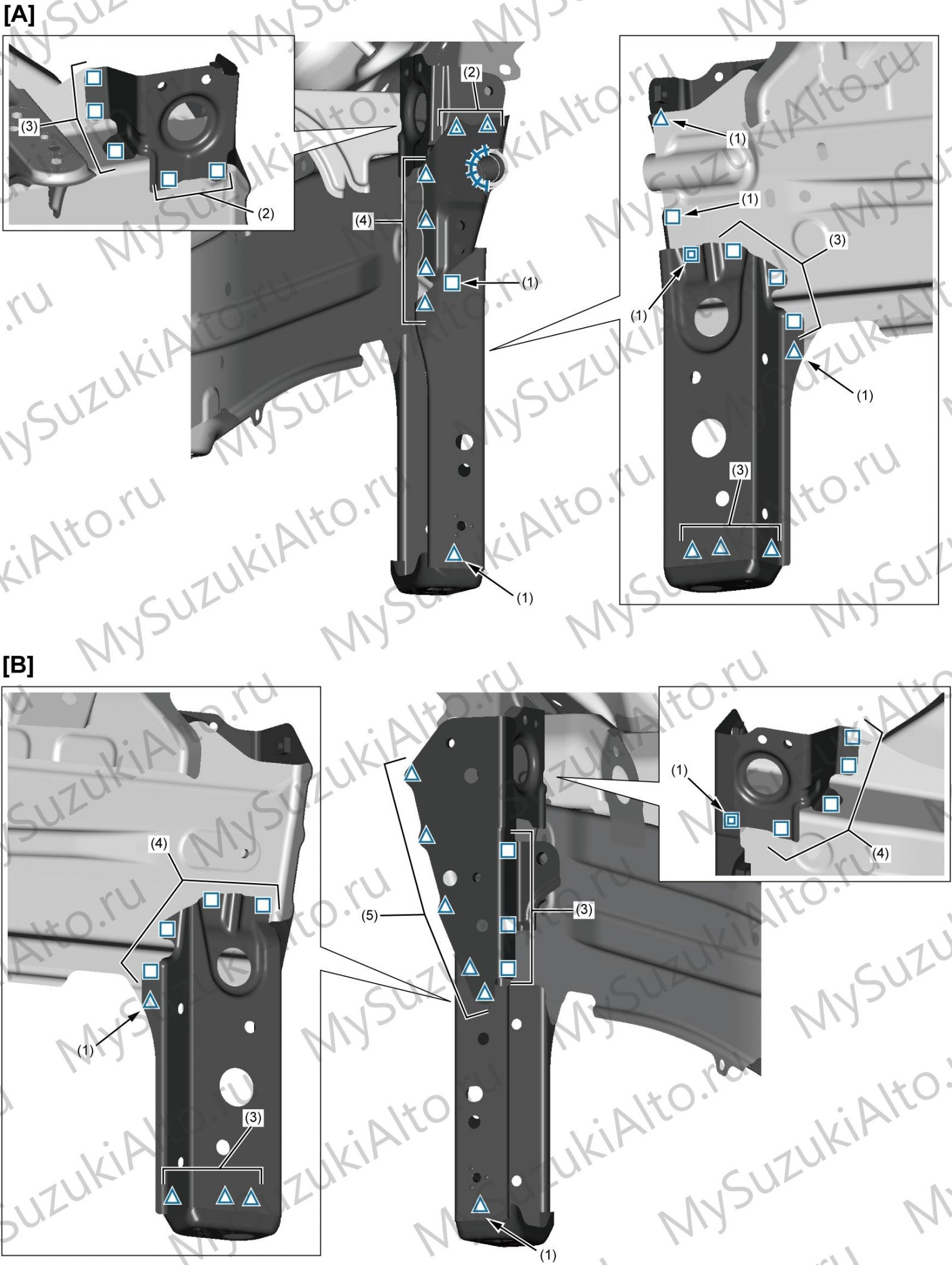

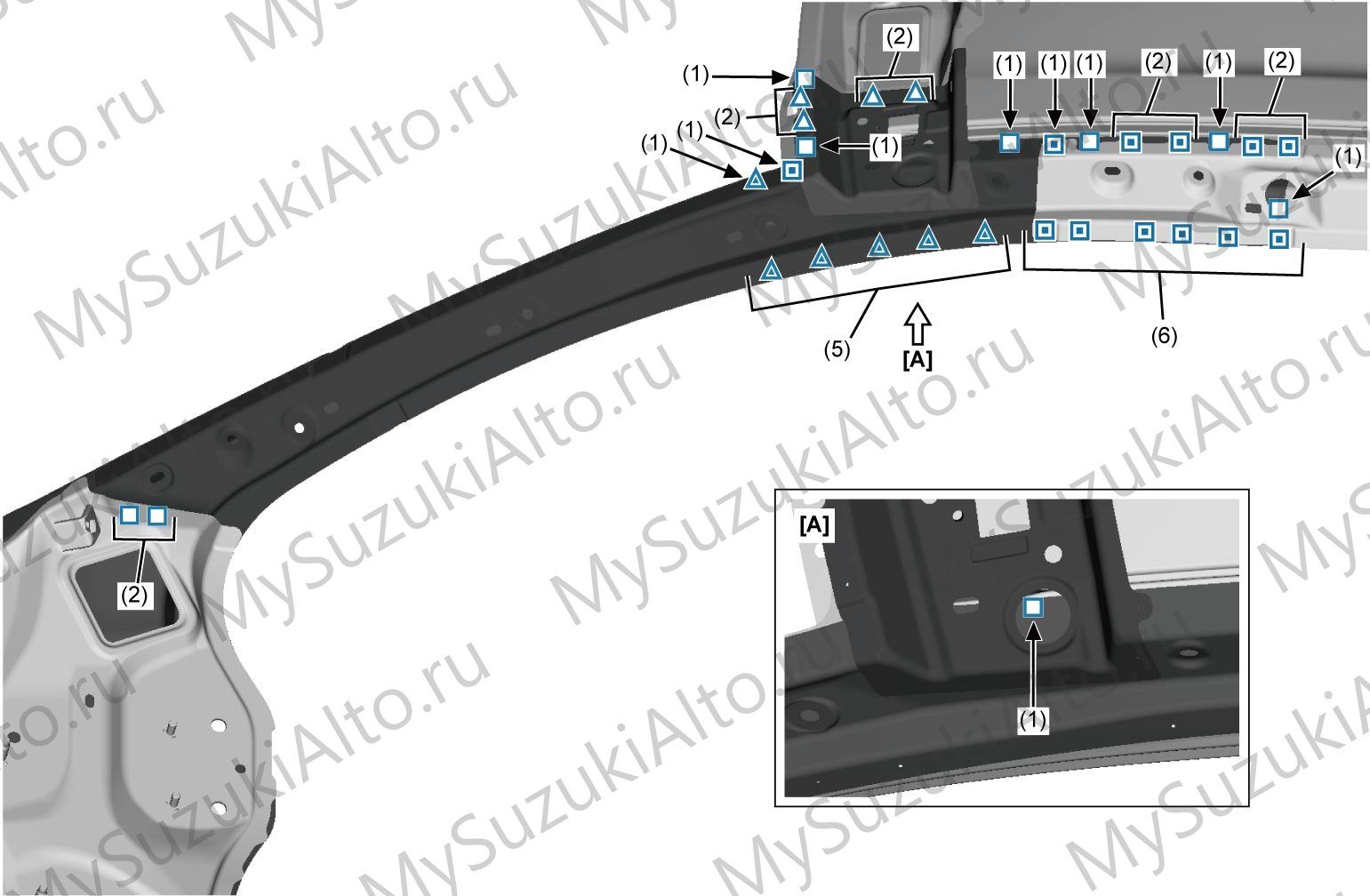

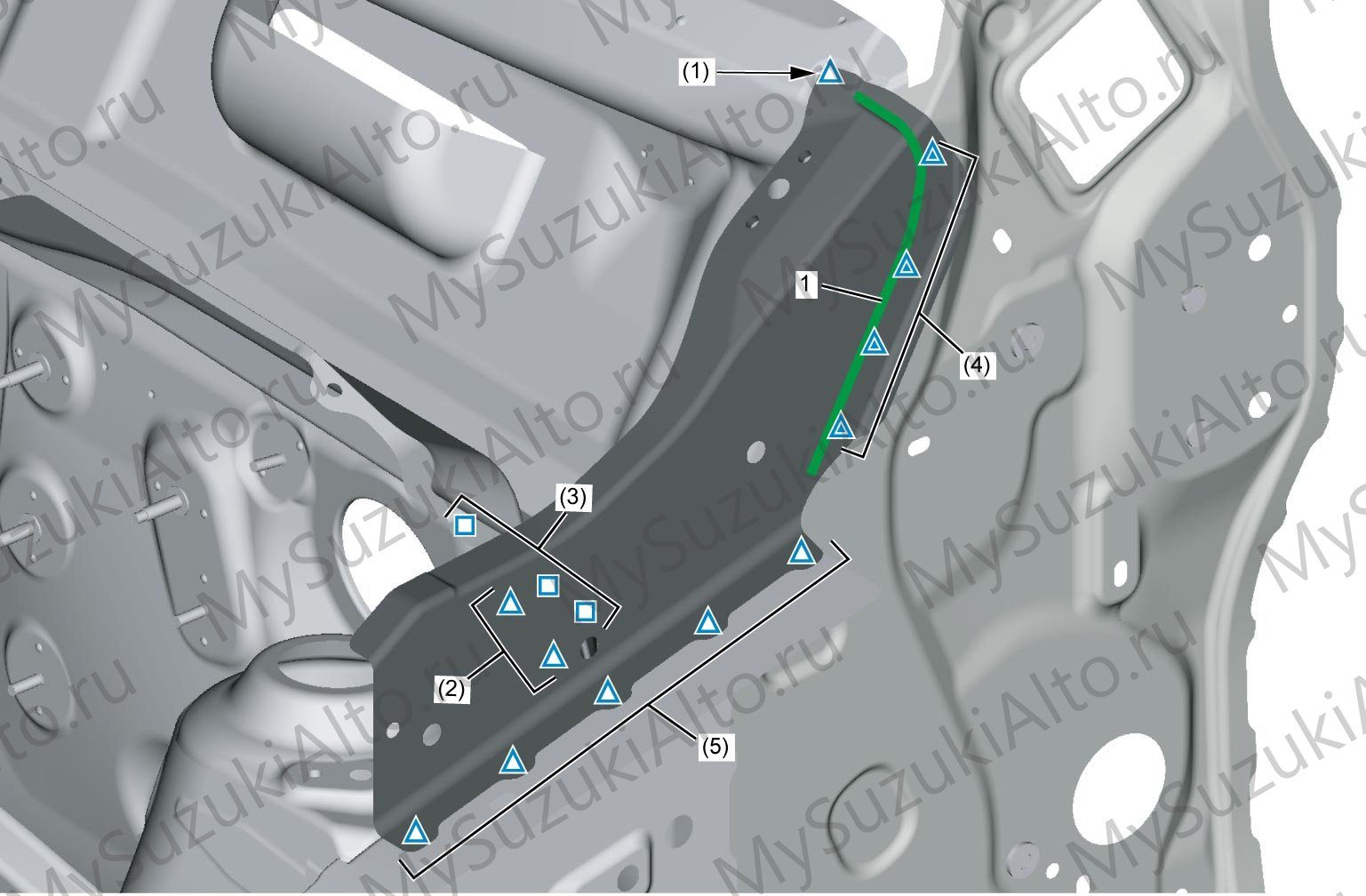

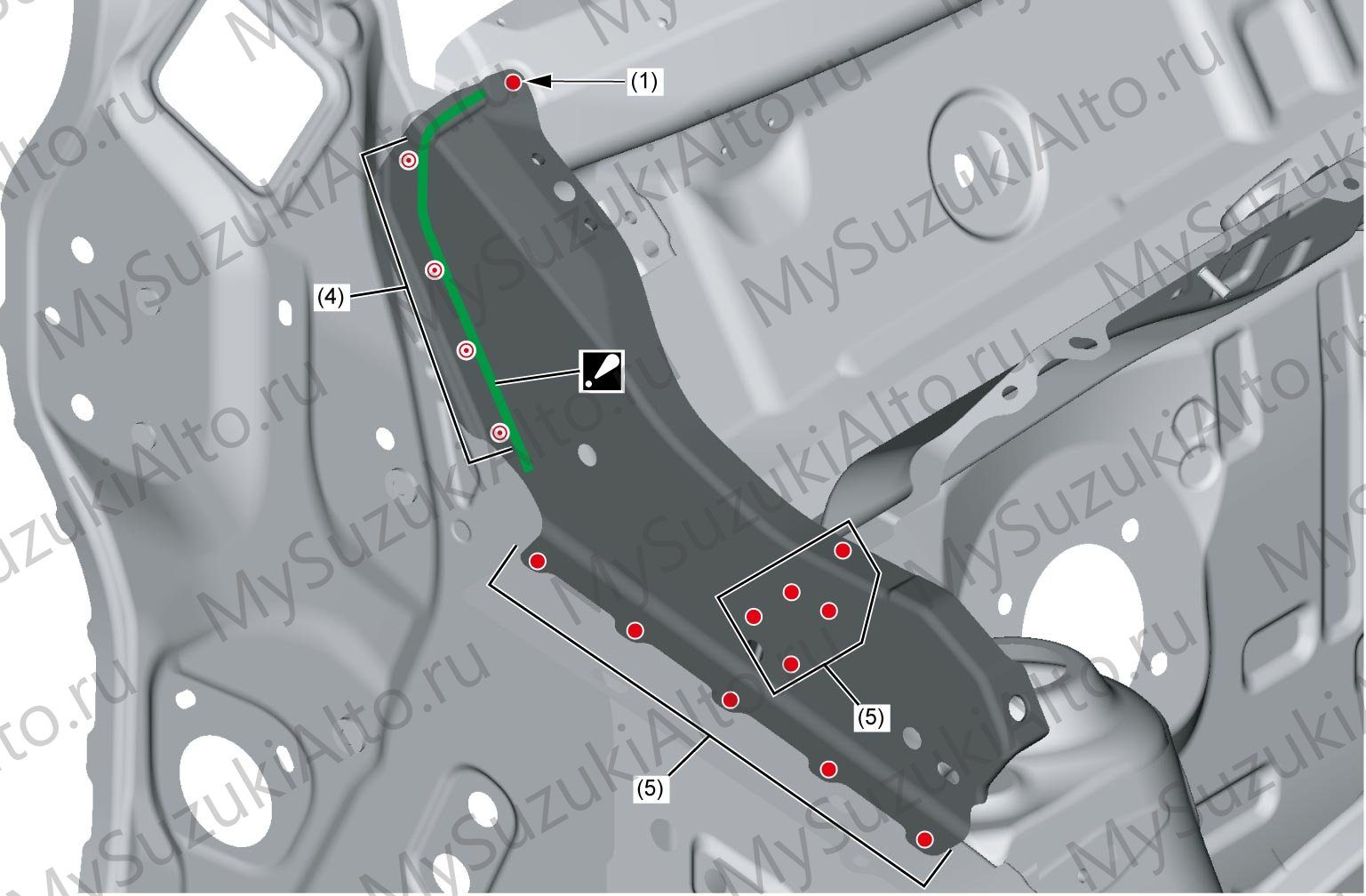

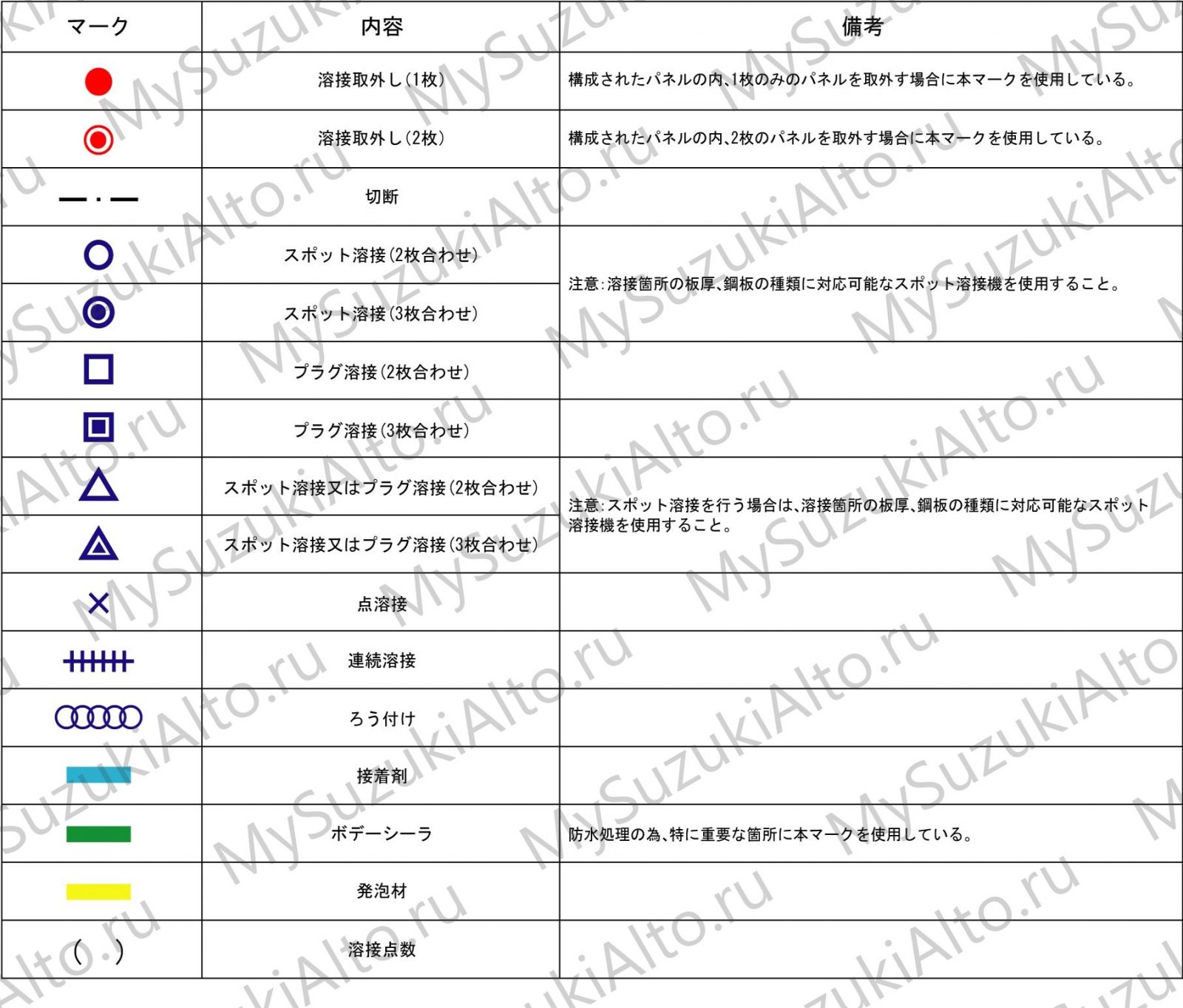

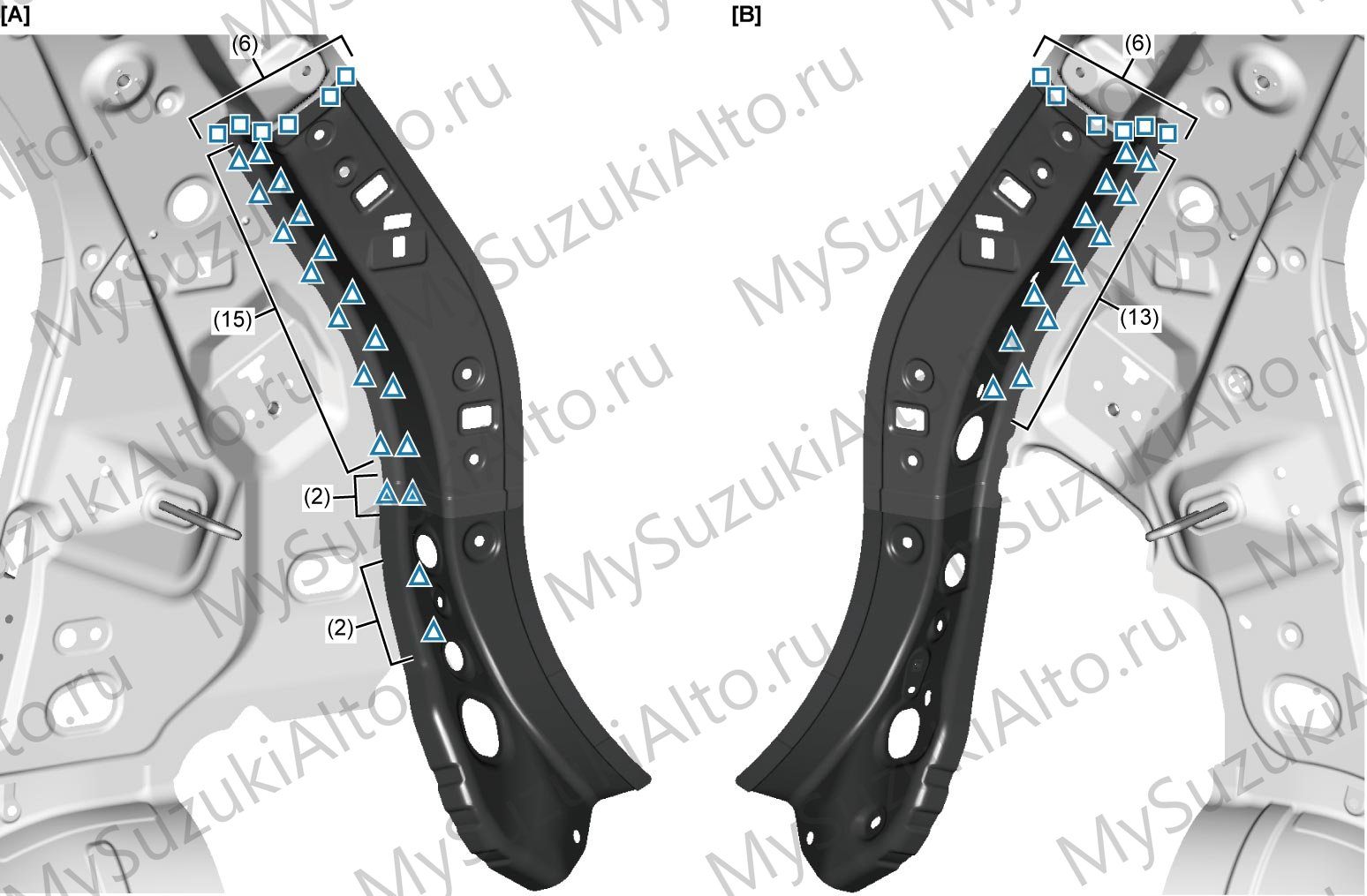

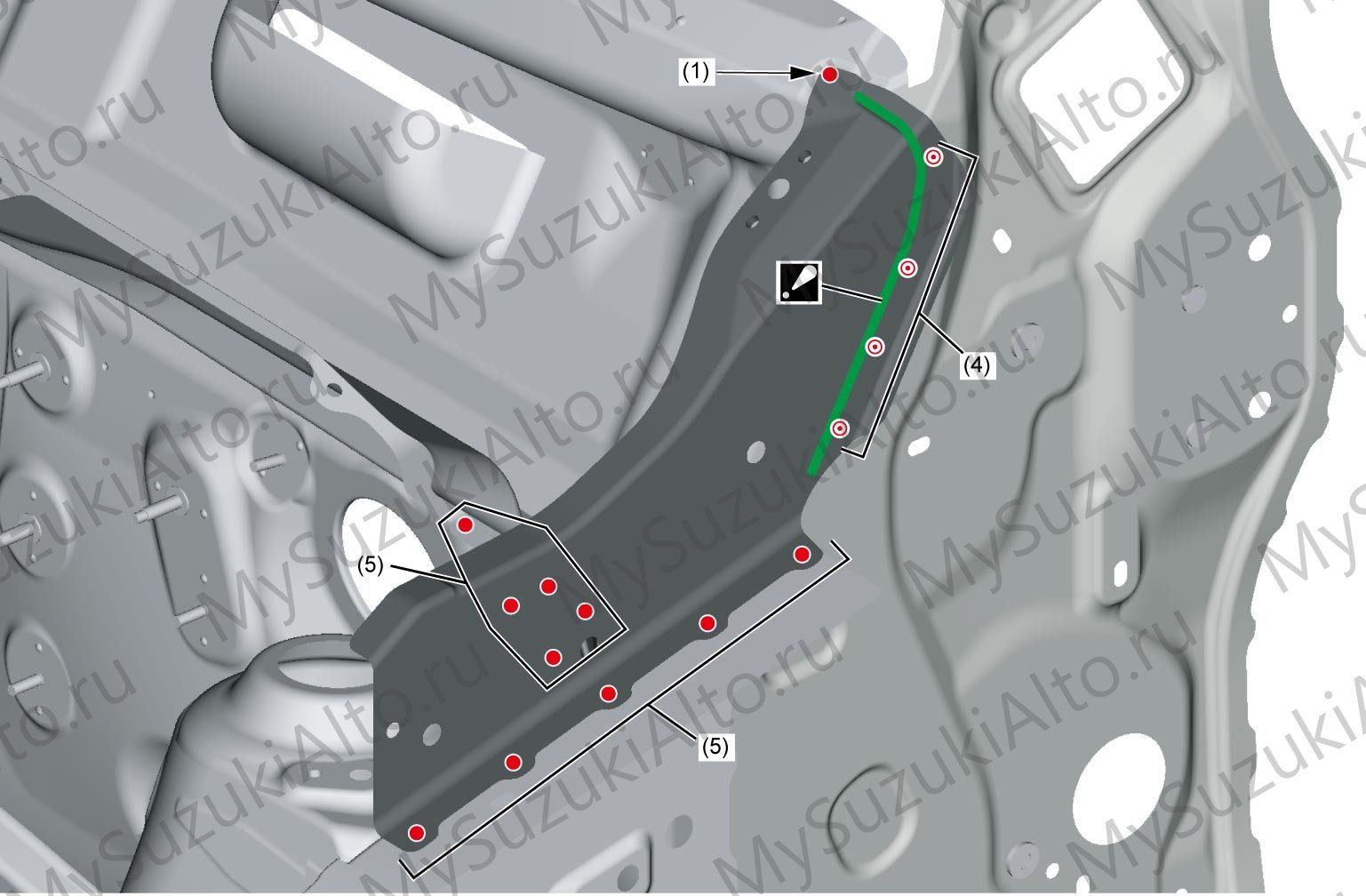

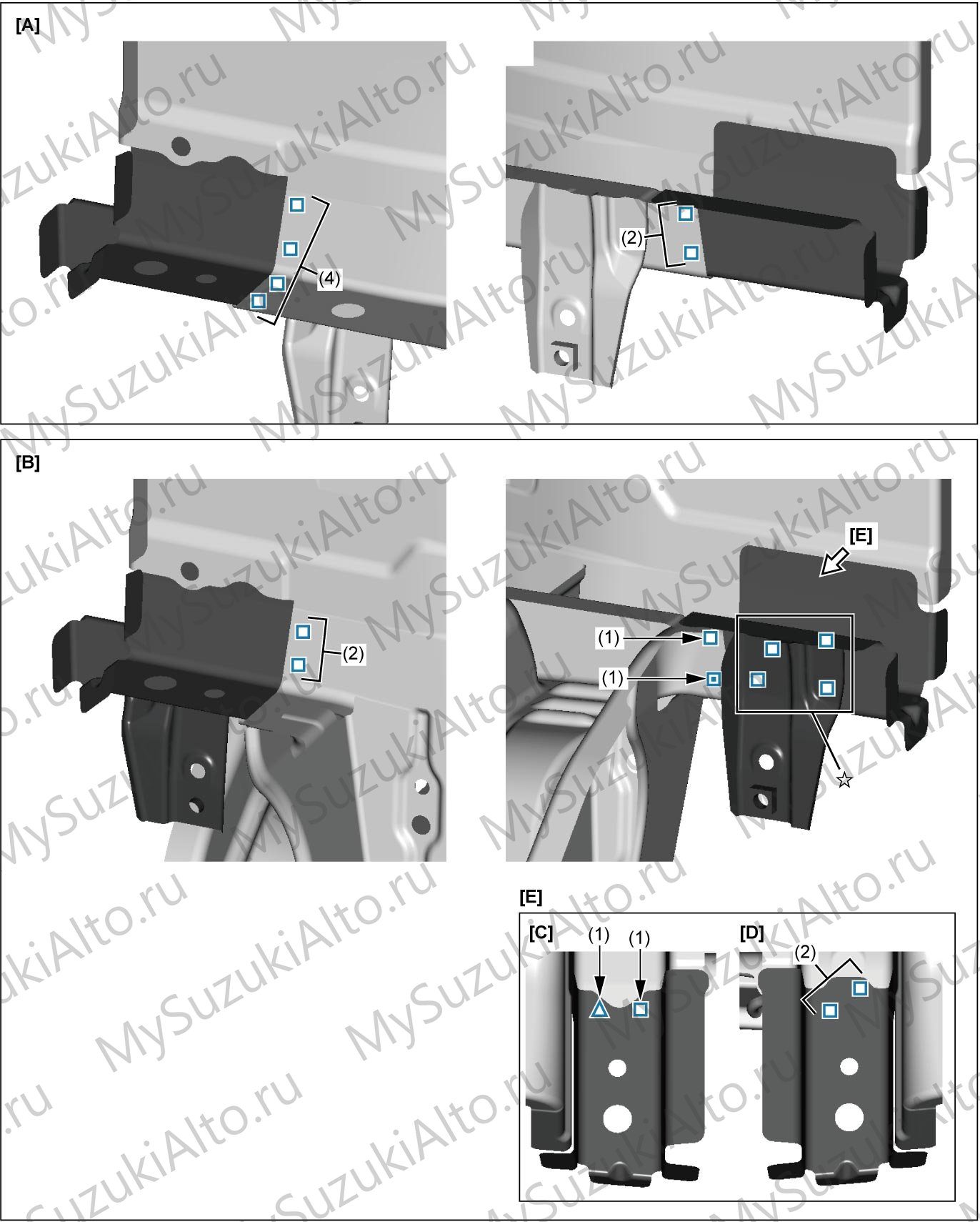

• Способ сварки, число точек сварки и способ снятия панели показаны на схемах с условными обозначениями; отдельно приведены указания по пластиковым деталям и нанесению герметика.

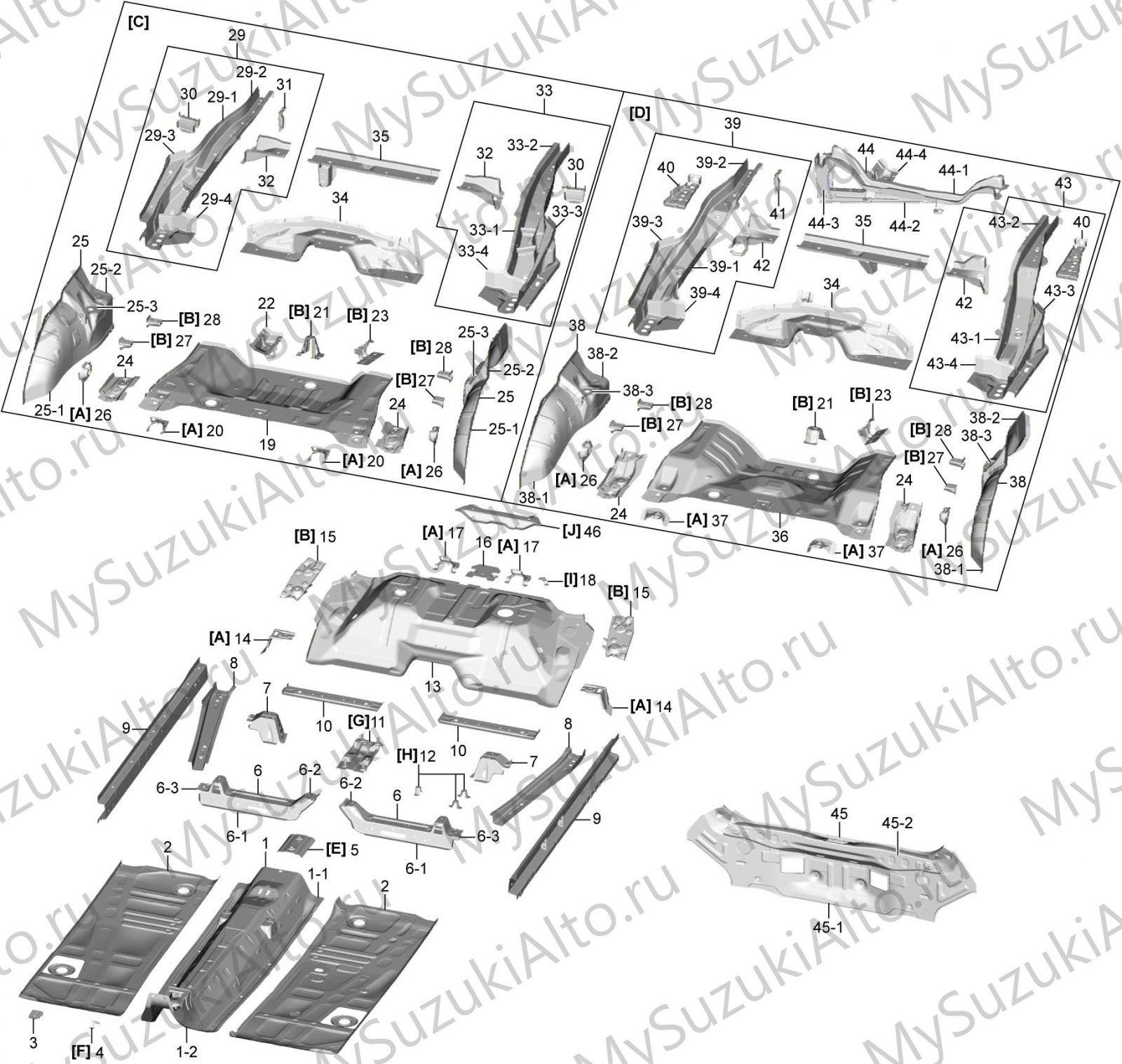

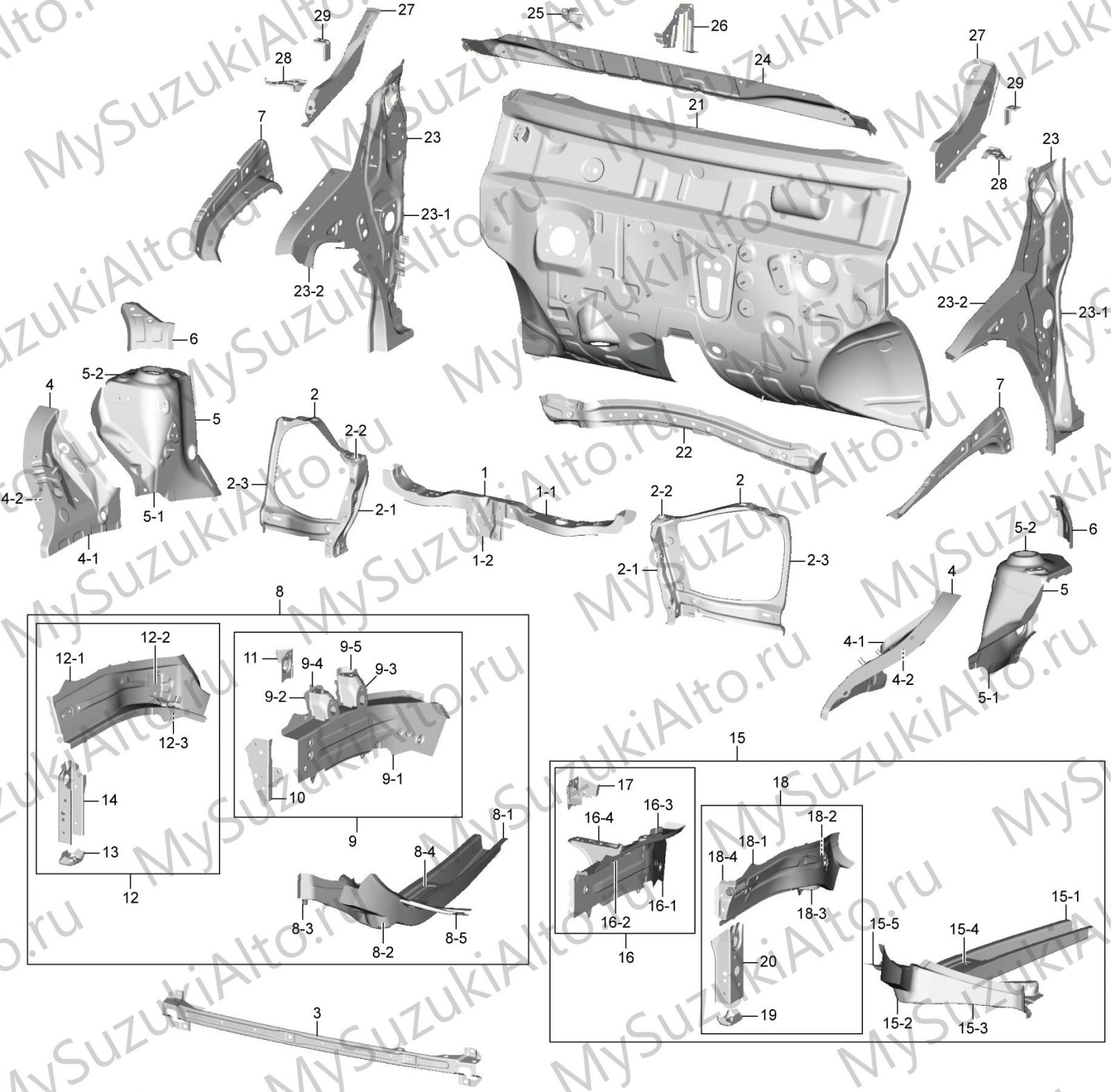

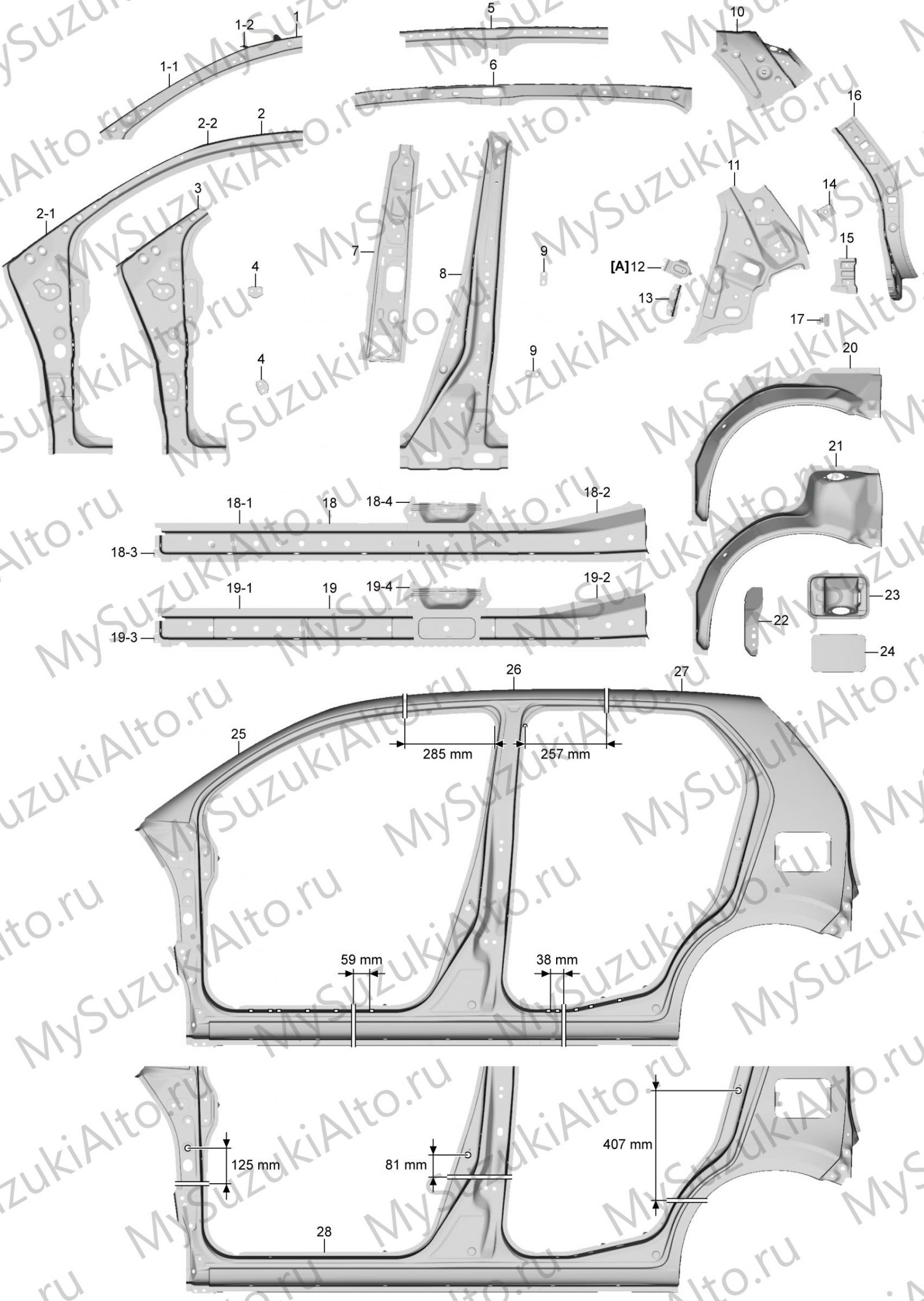

• Состав панелей приводится отдельно по передней, боковой и задней частям кузова в виде таблиц: номер позиции, наименование детали, число деталей, признак двусторонней антикоррозионной обработки, марка высокопрочной стали (МПа) и толщина (мм). Например, усилитель замка капота — 0,75 мм, кронштейн замка капота — 0,7 мм, кронштейн фары — 0,7 мм, кронштейн подушки капота — 0,9 мм, опорная панель фары — 0,8 мм; балка переднего бампера отмечена как деталь на болтах.

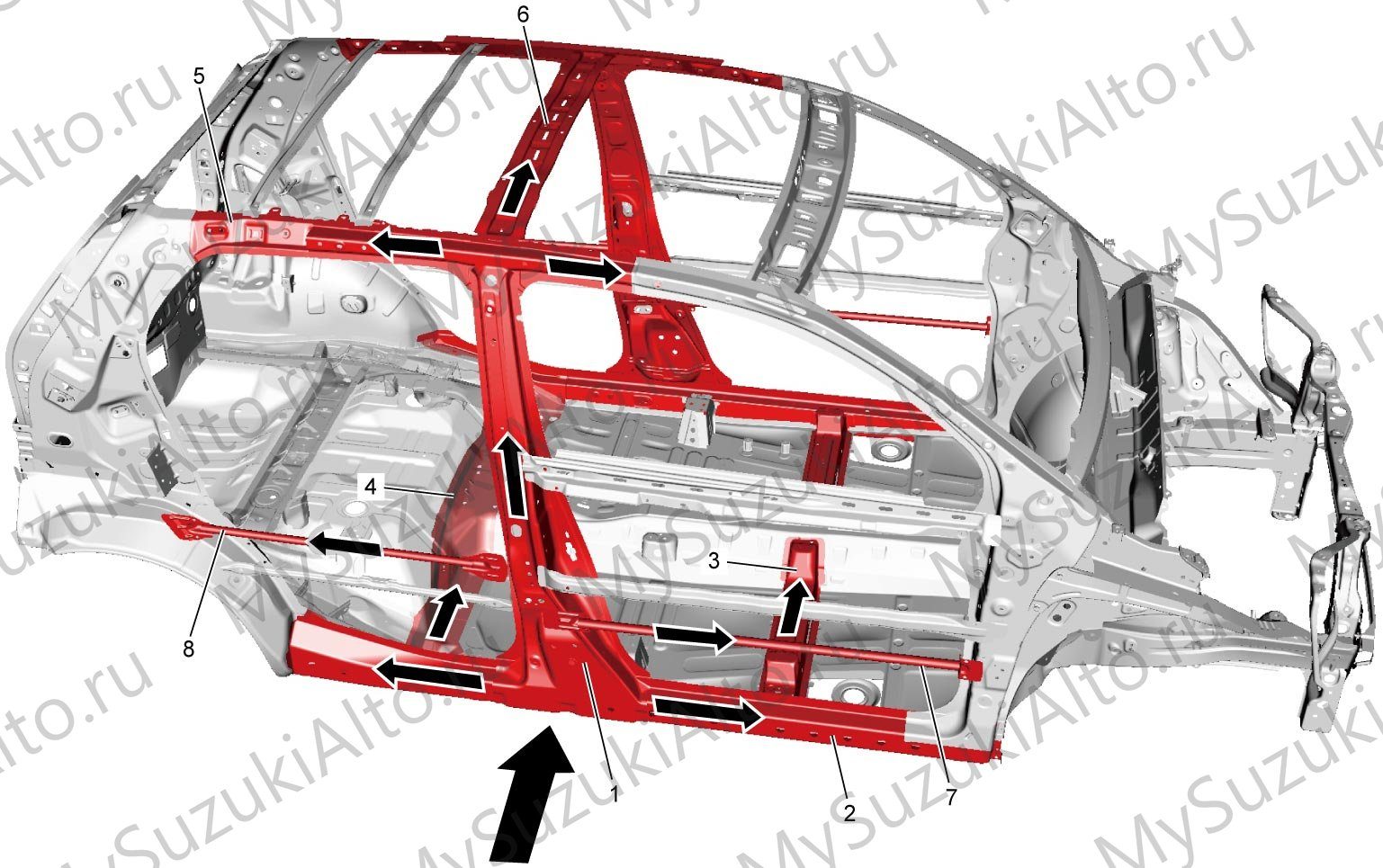

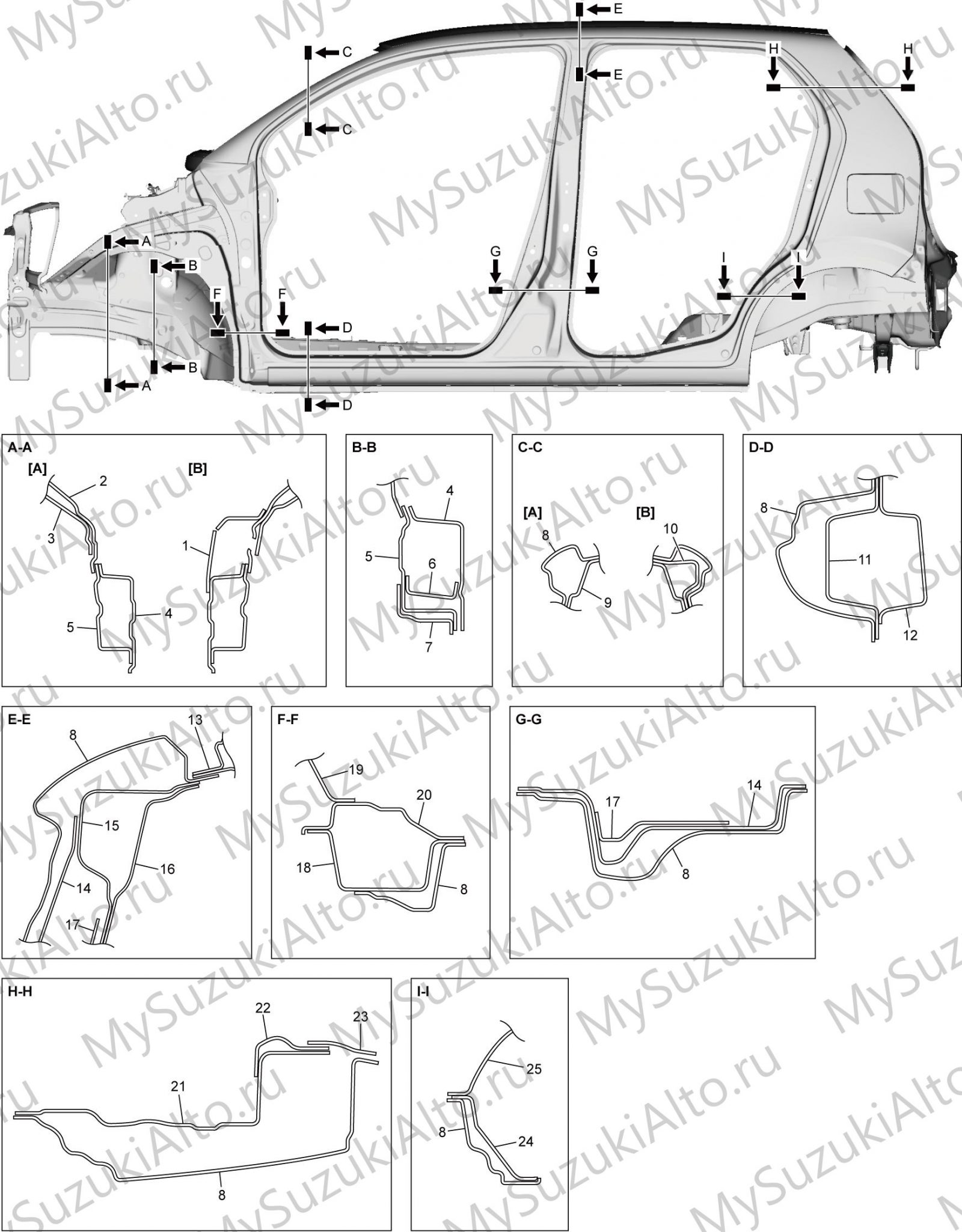

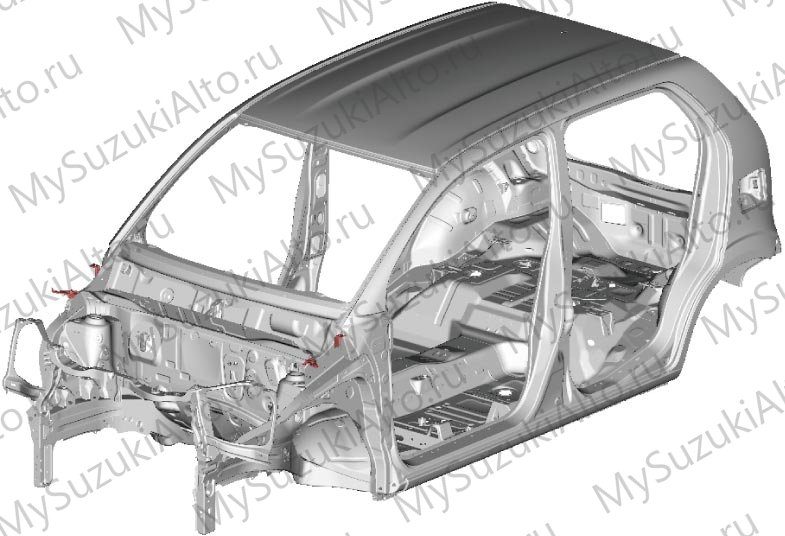

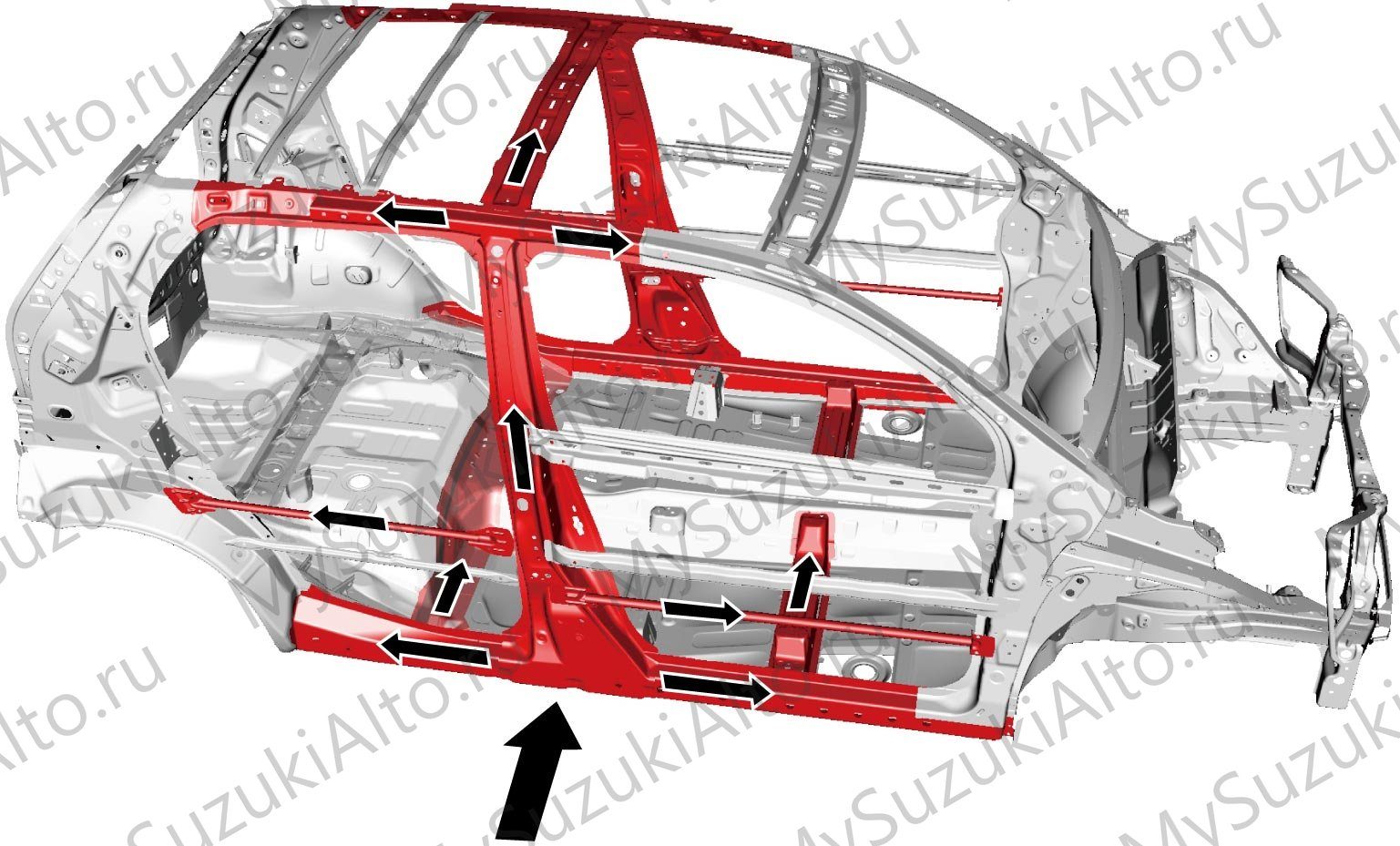

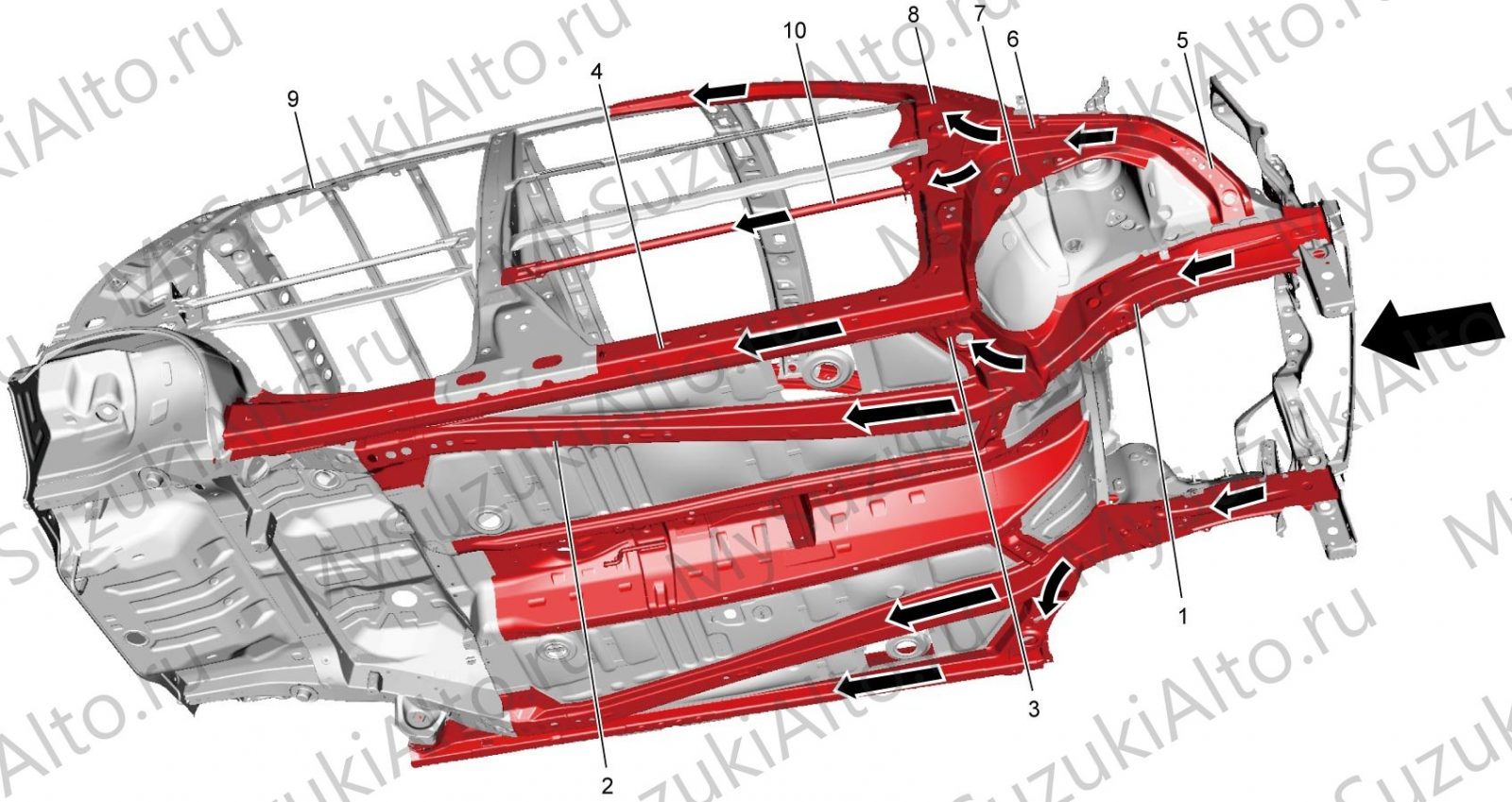

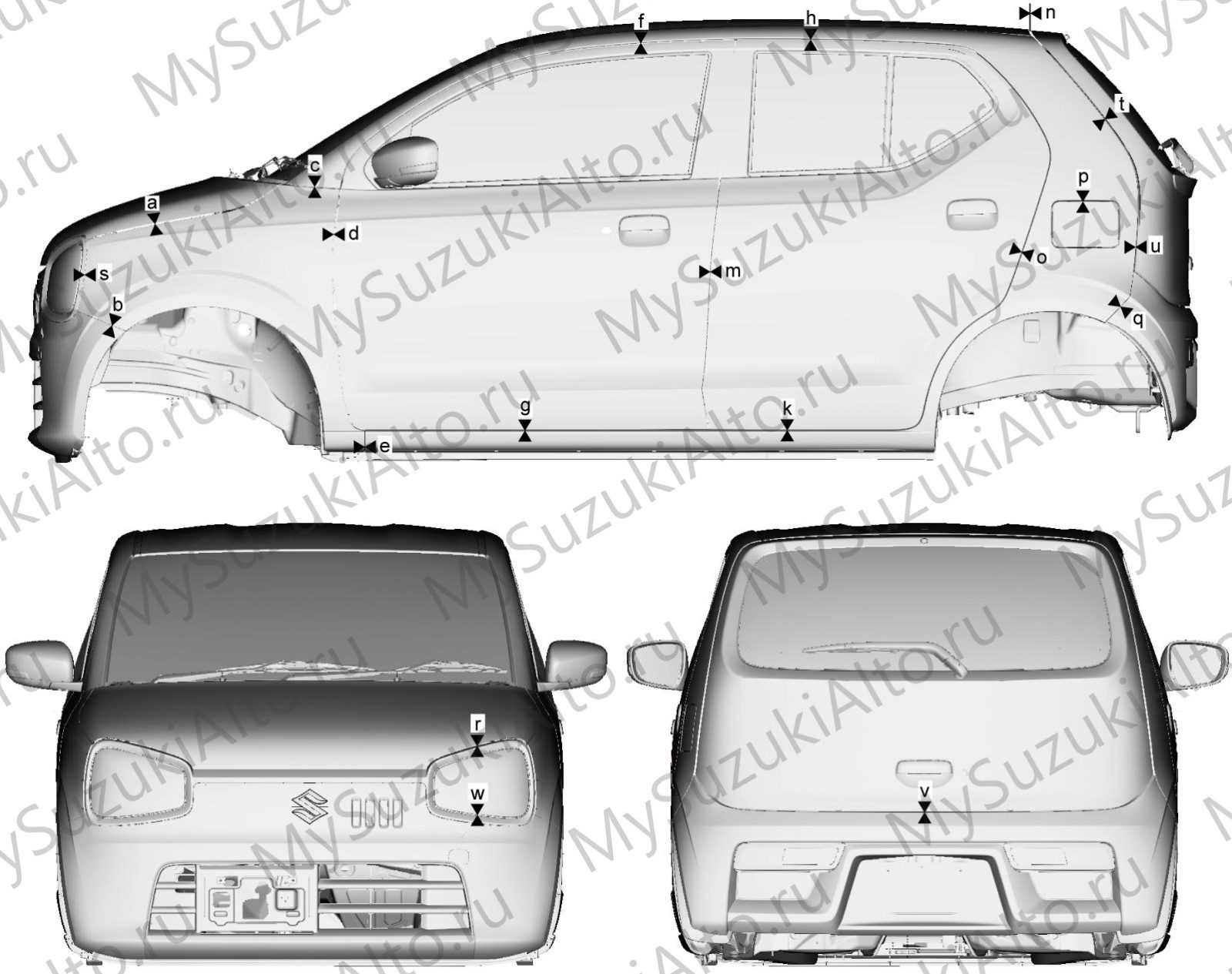

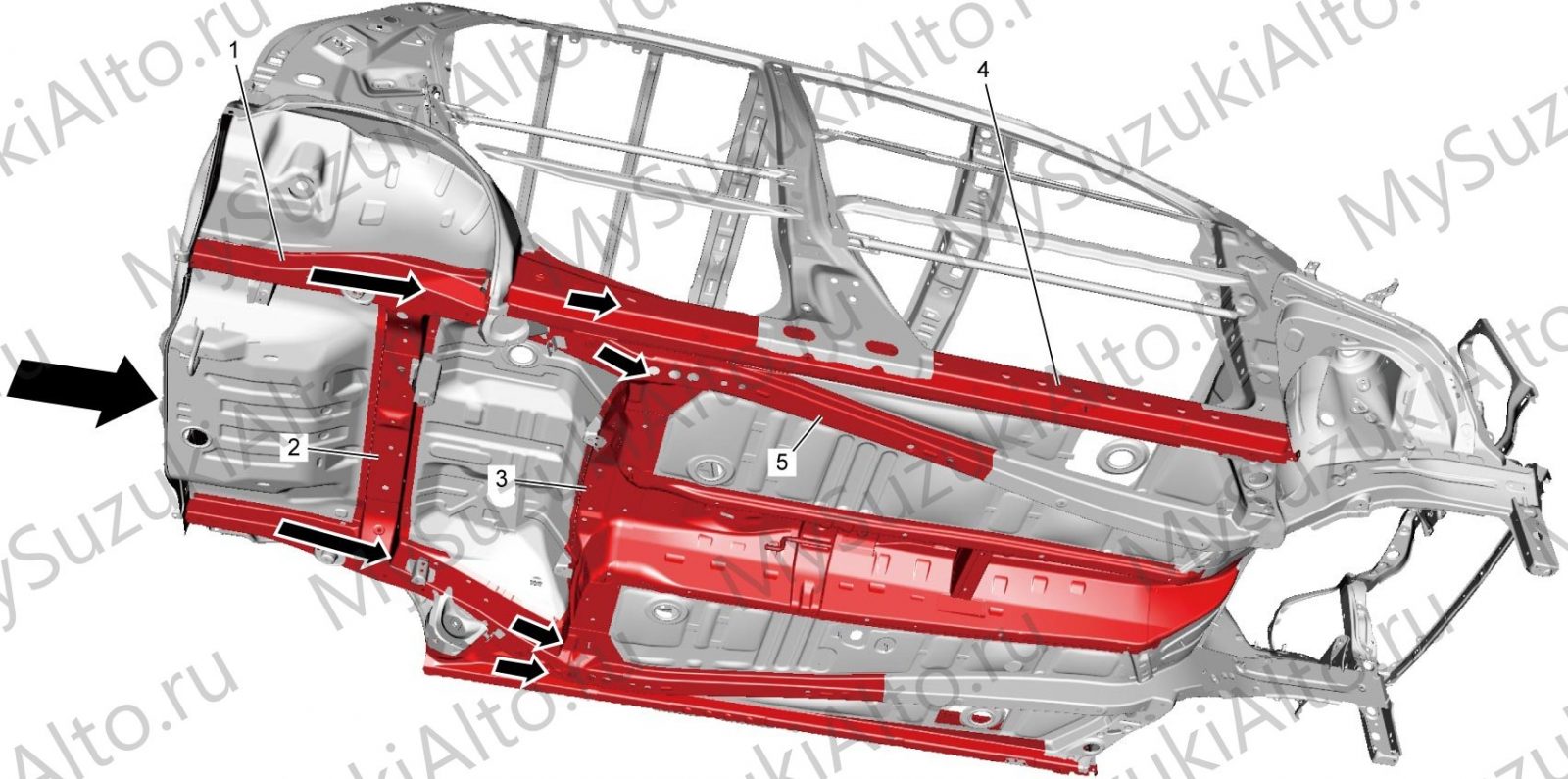

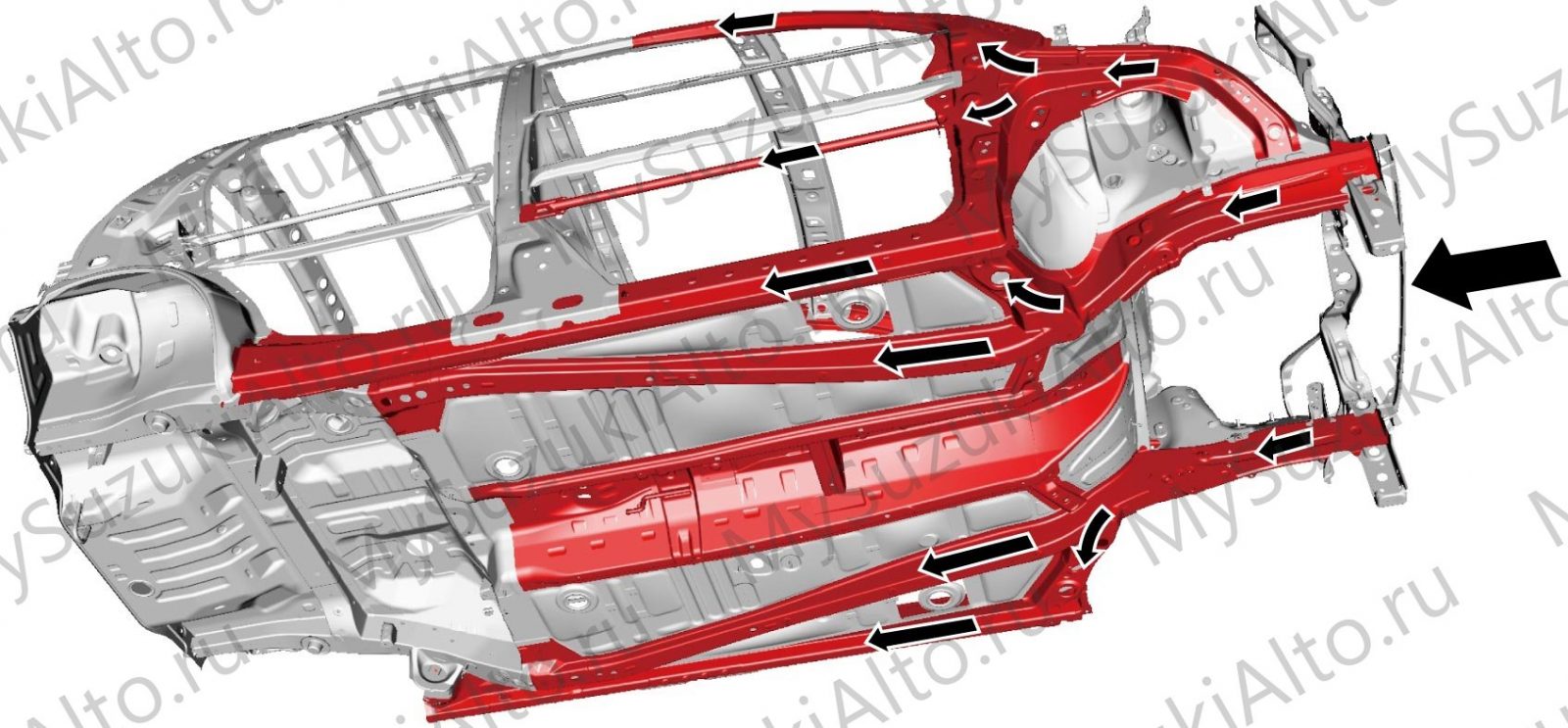

• Дополнительно приводятся конструкция кузова, диагностика повреждений, пути распространения удара и зазоры между панелями.

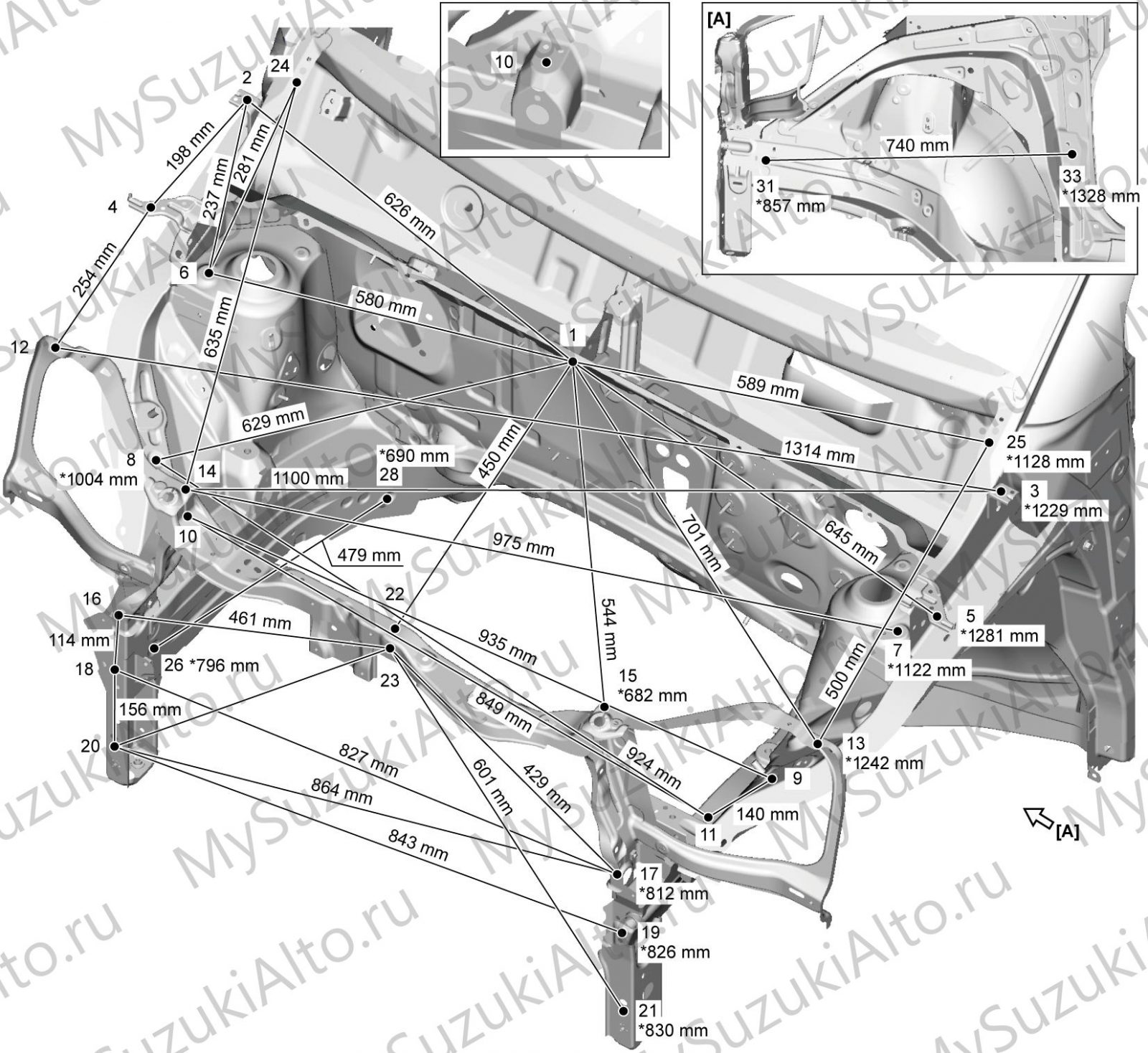

Размерные схемы

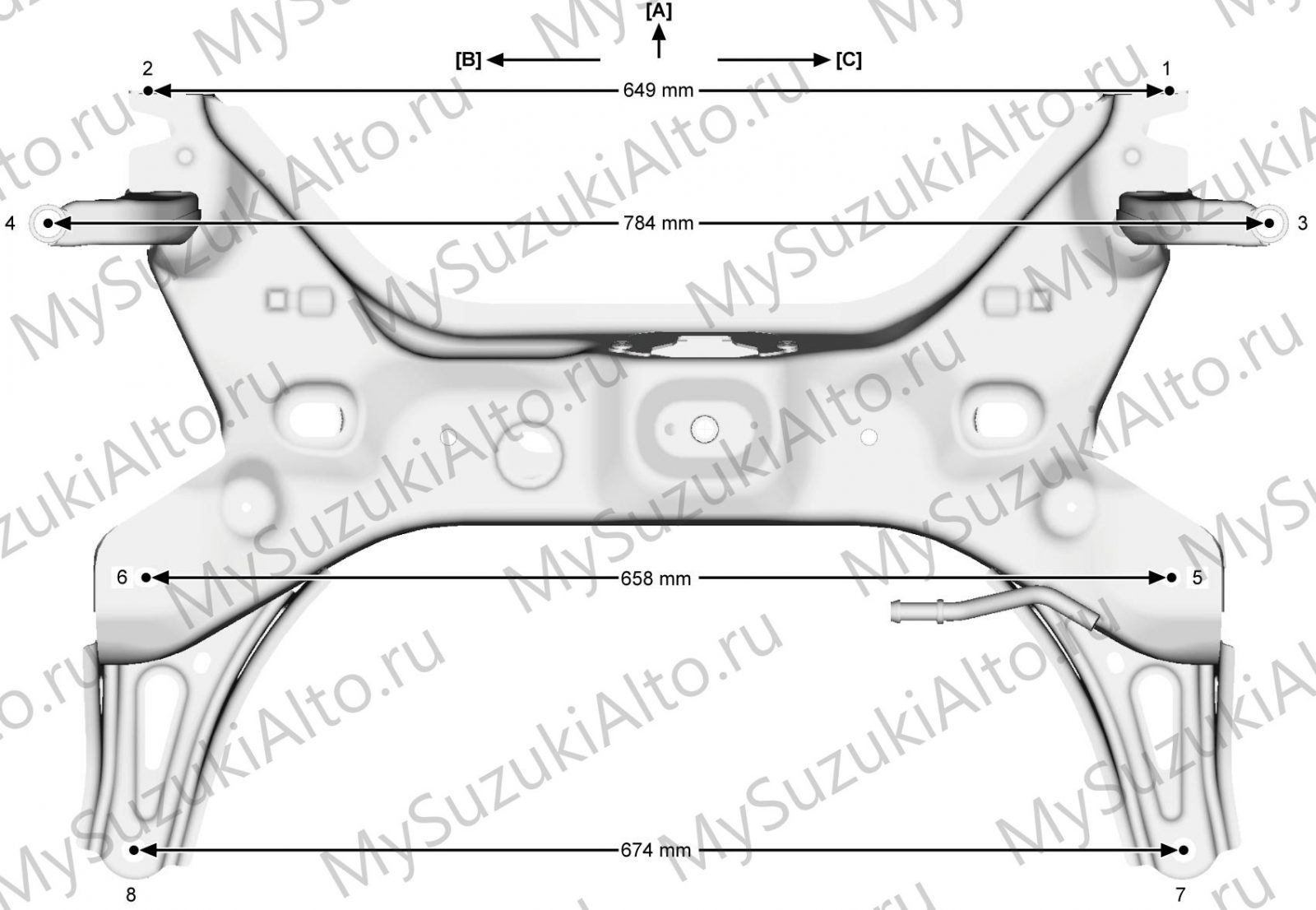

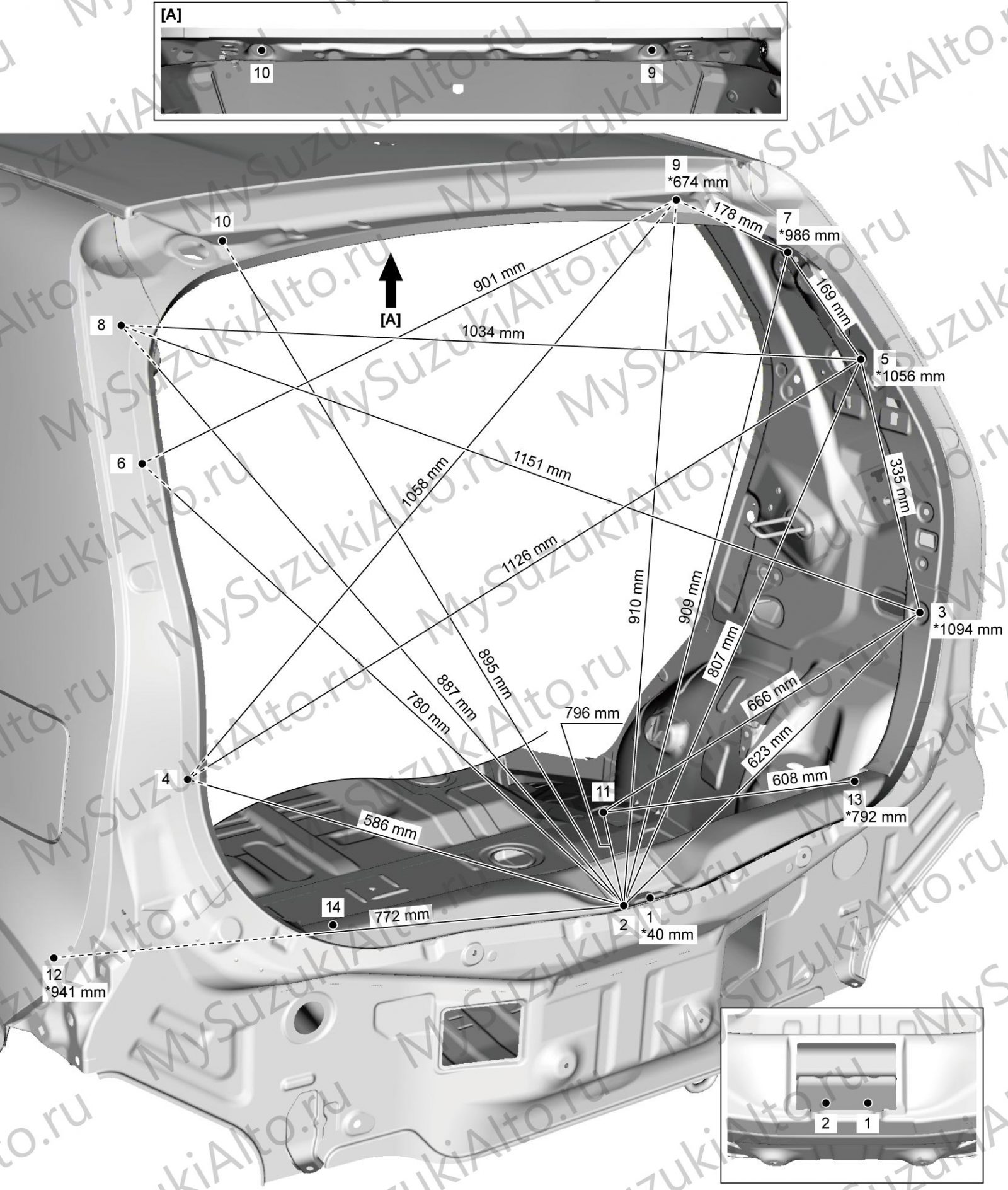

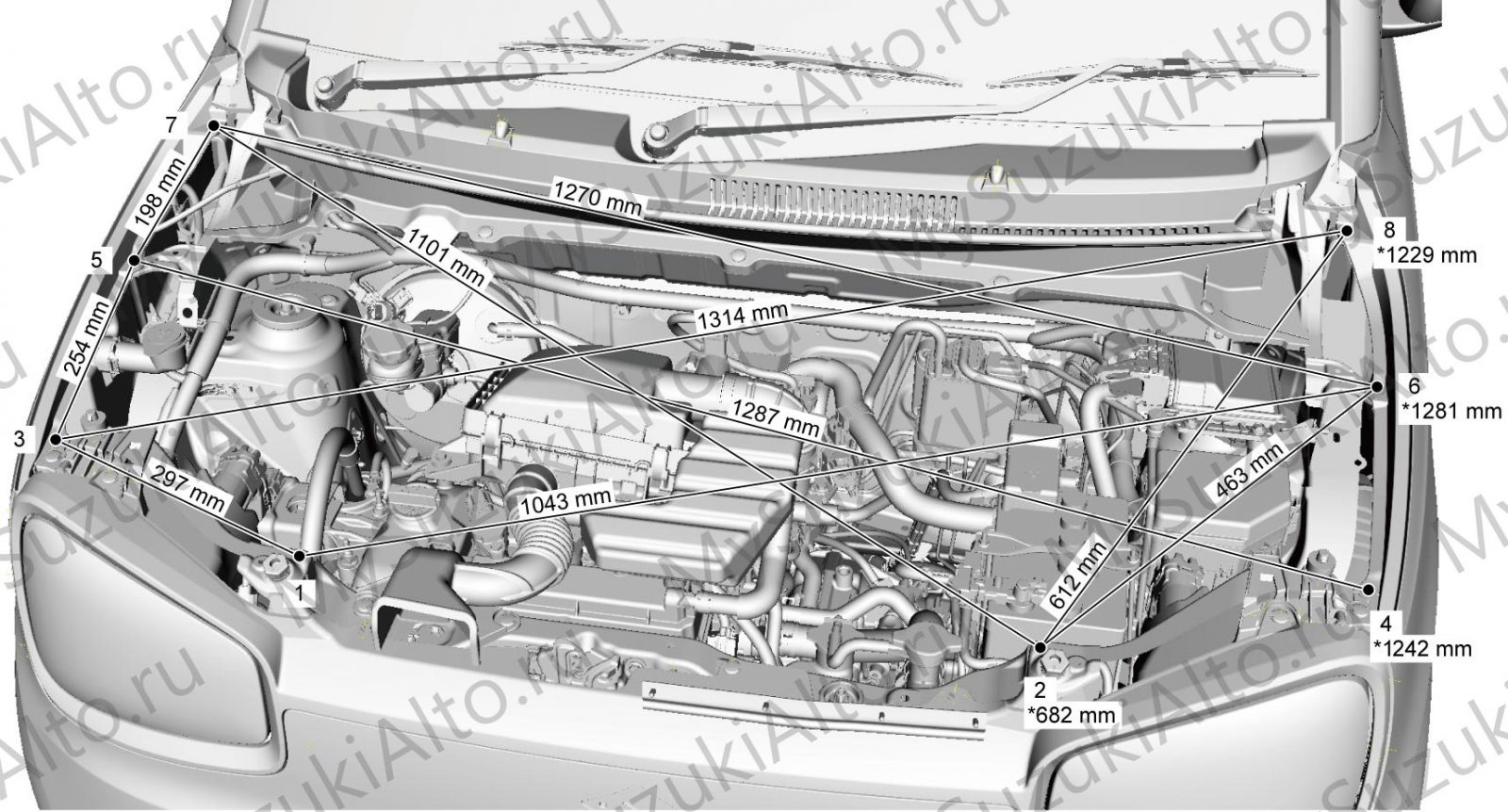

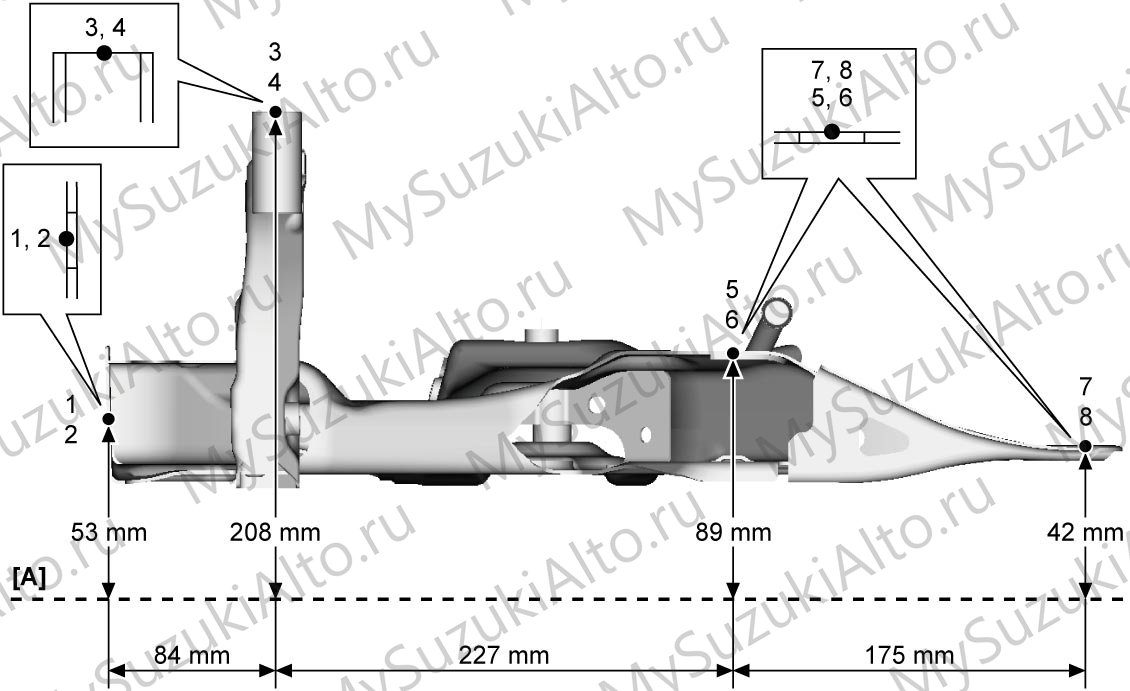

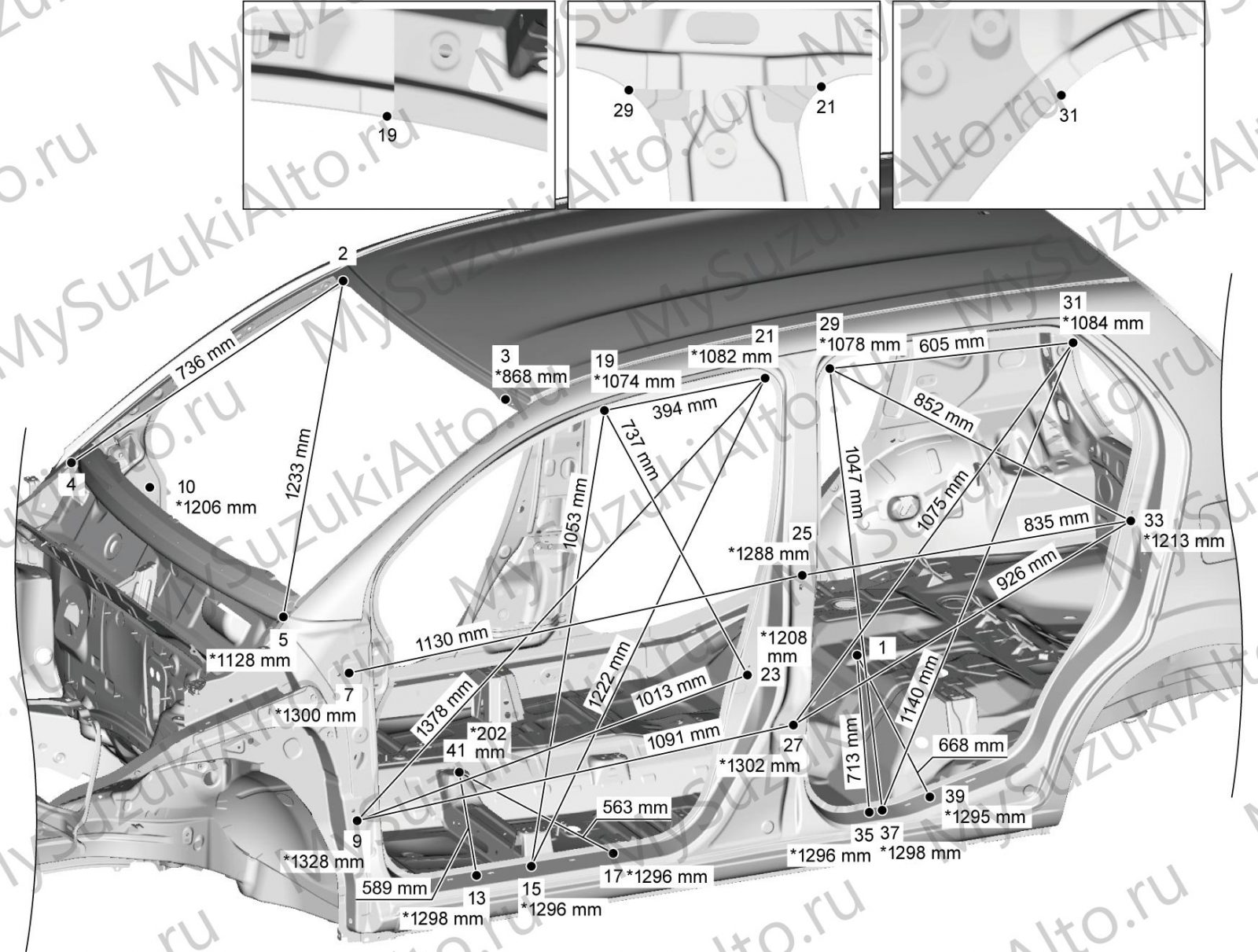

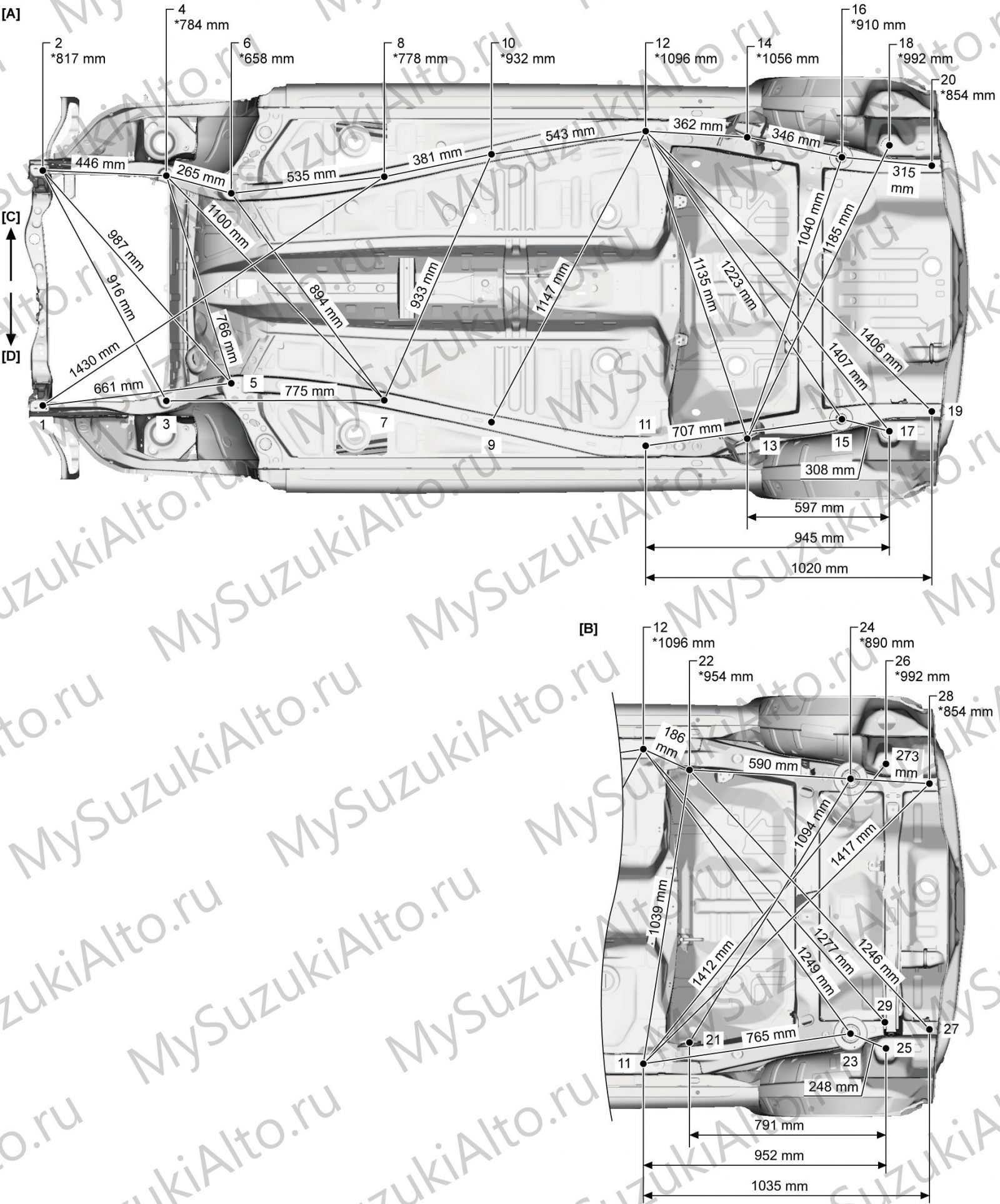

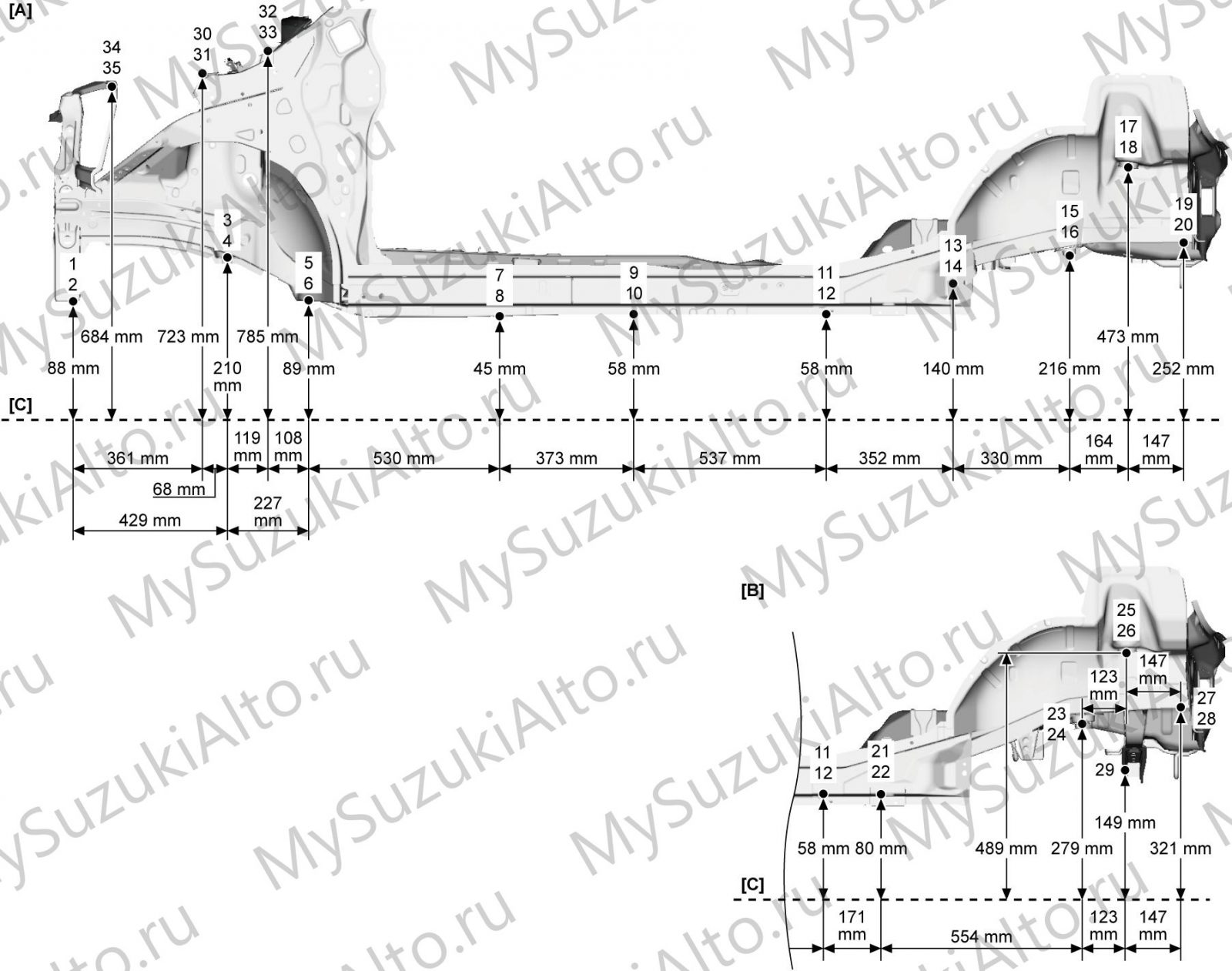

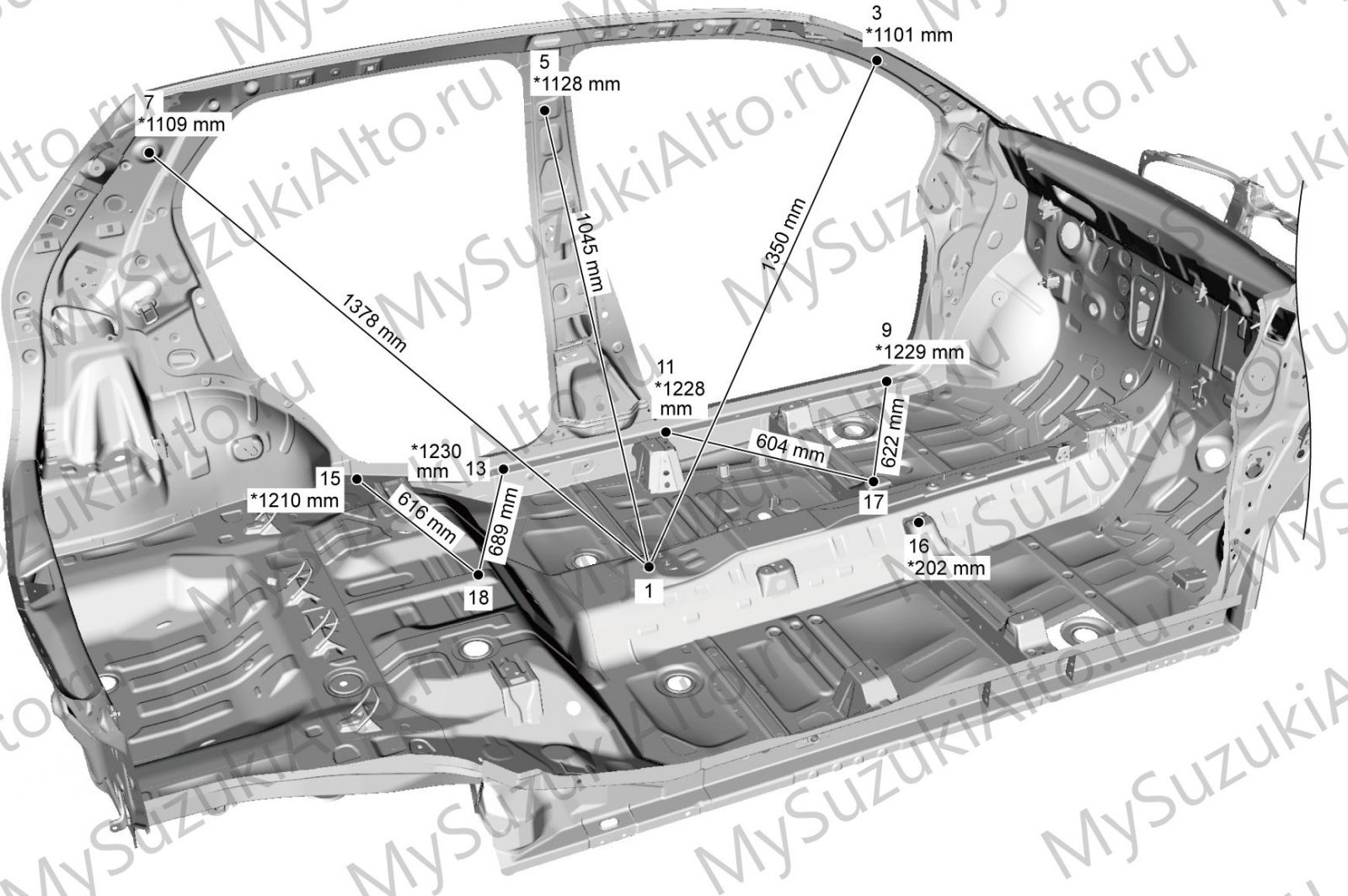

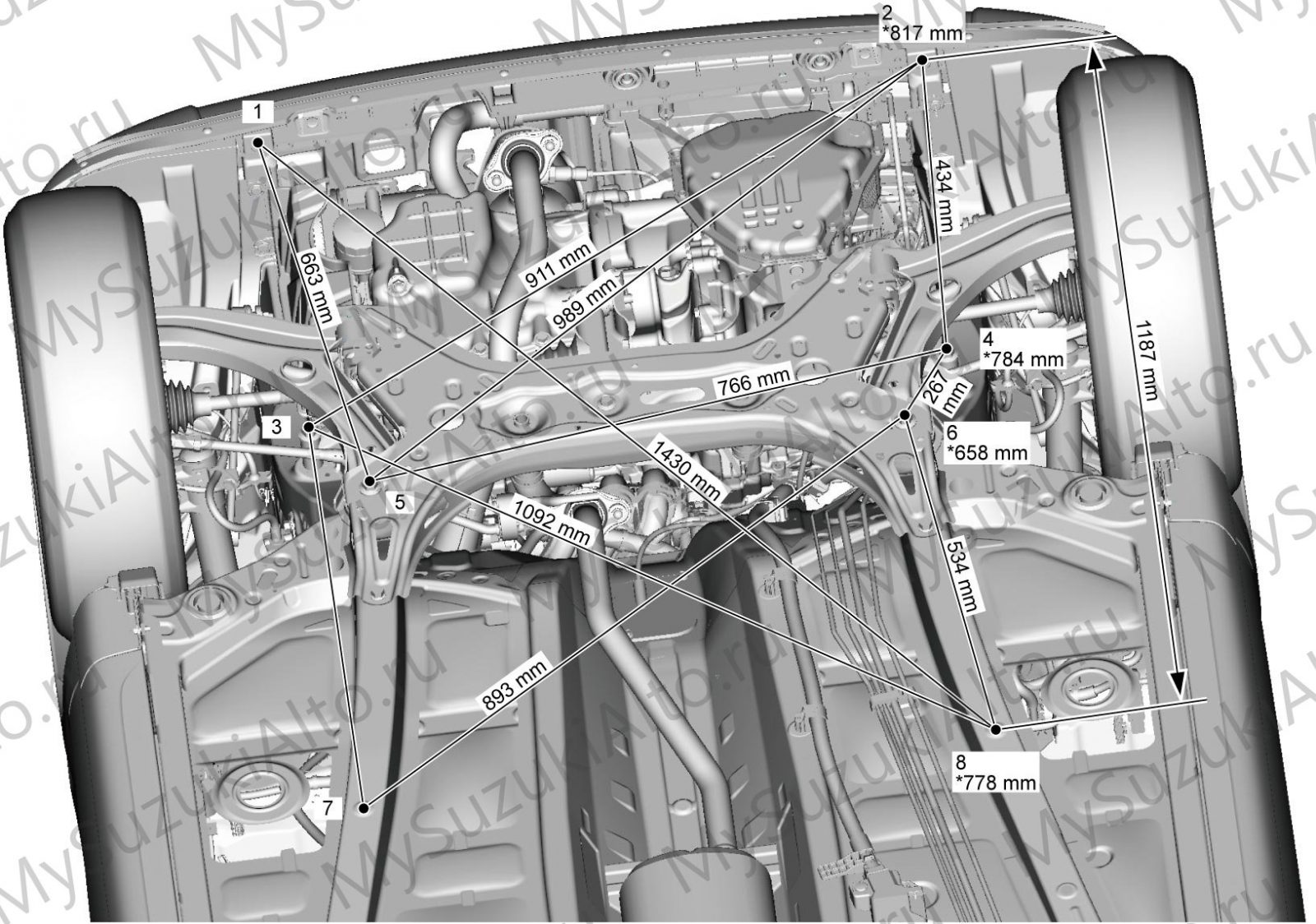

Для восстановления геометрии приведены размерные схемы: передняя часть кузова, задняя часть, боковины, днище, моторный отсек, передняя часть днища и подрамник передней подвески.

Замена элементов кузова (порядок руководства)

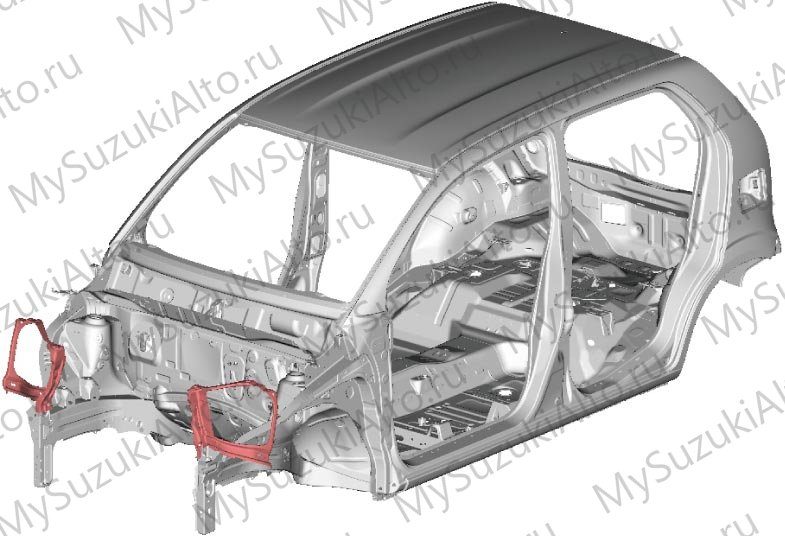

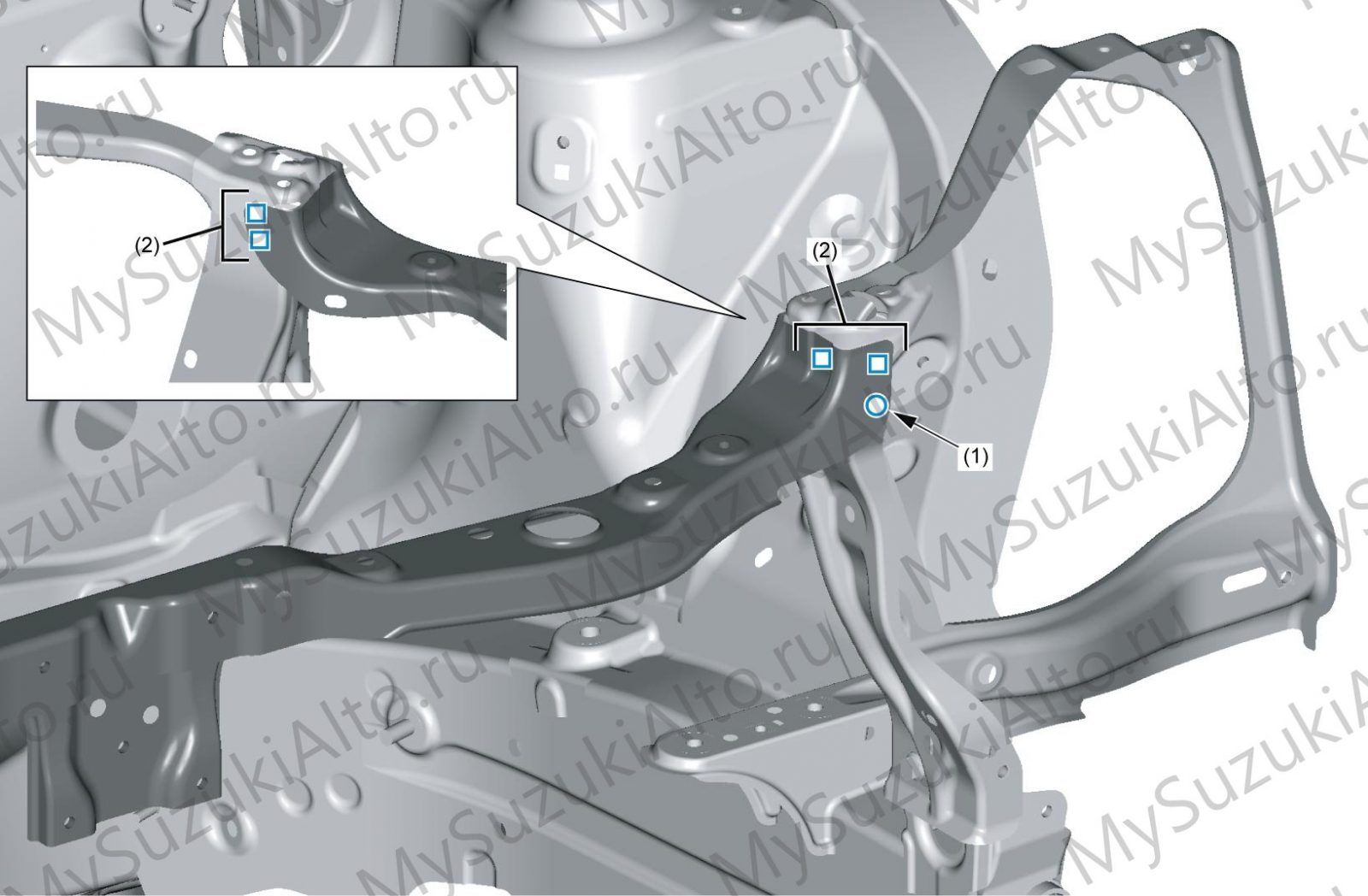

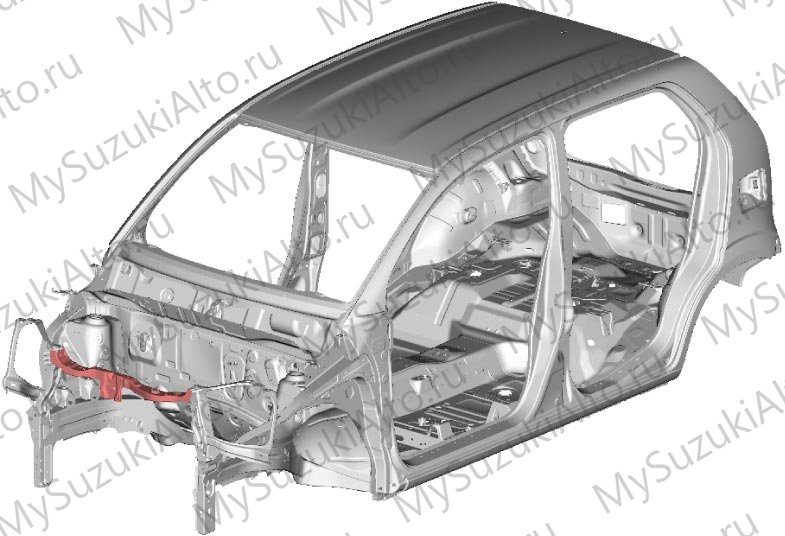

1. Усилитель замка капота.

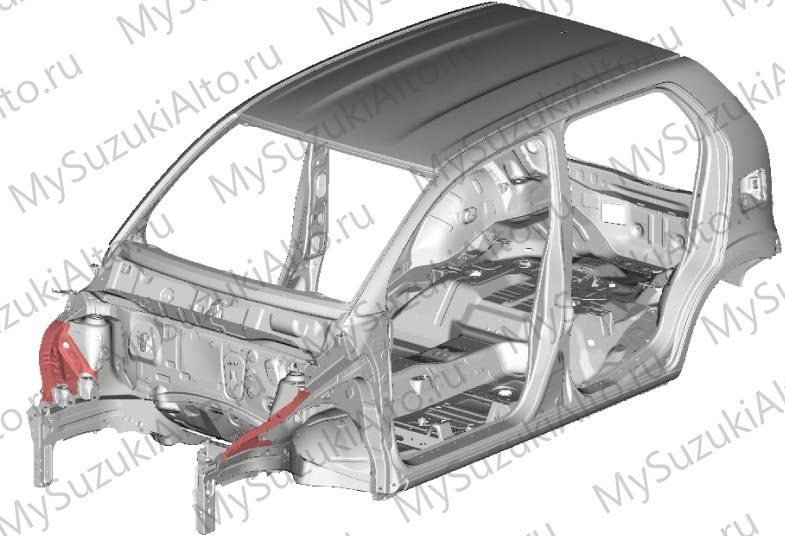

2. Усилитель опоры фары.

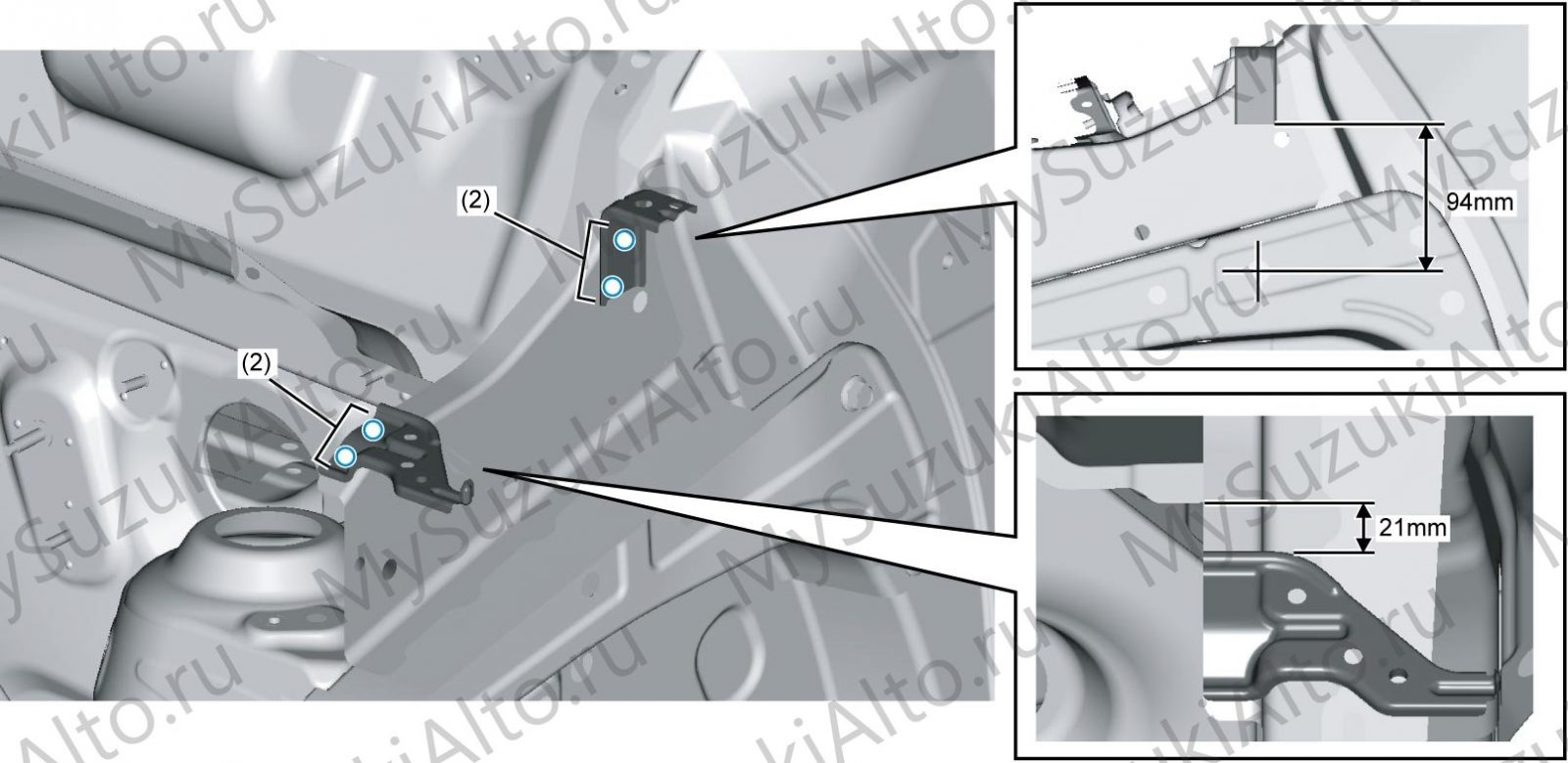

3. Кронштейн переднего крыла.

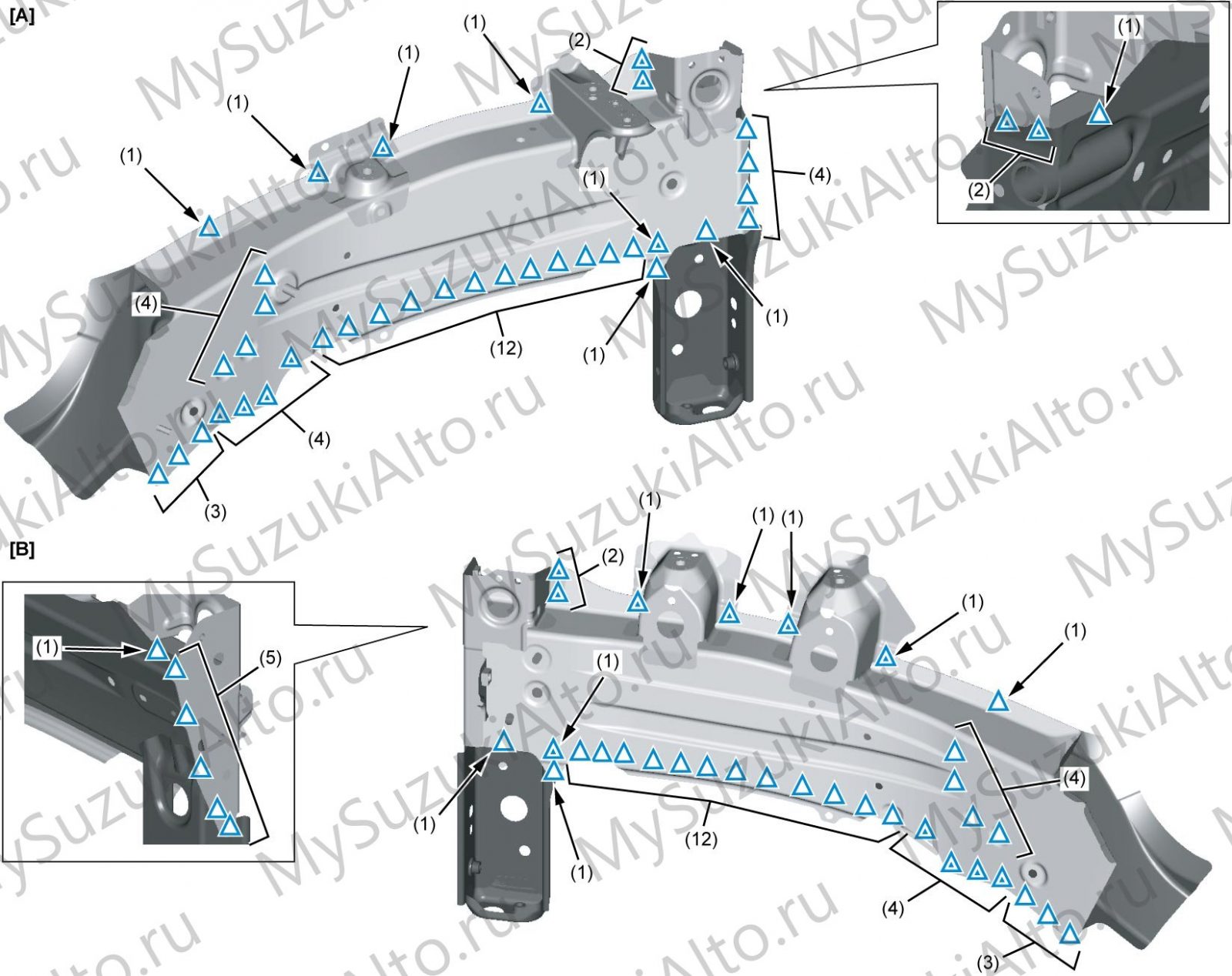

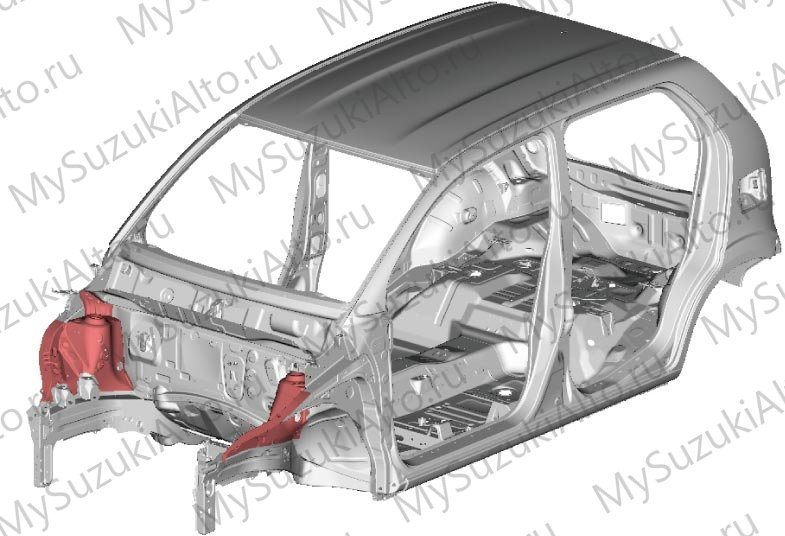

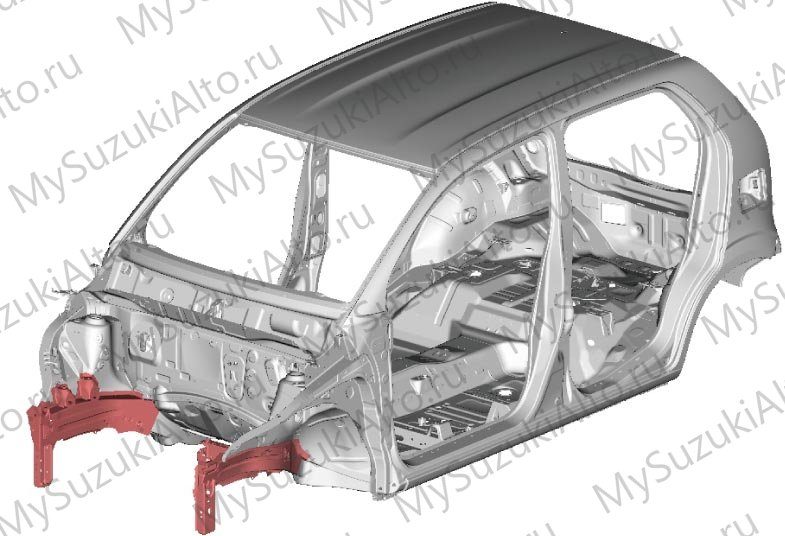

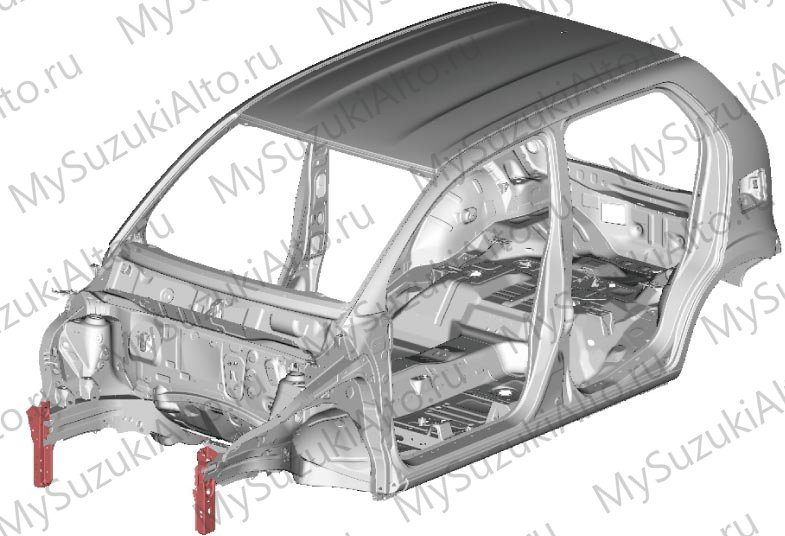

4. Передний лонжерон (частичная замена).

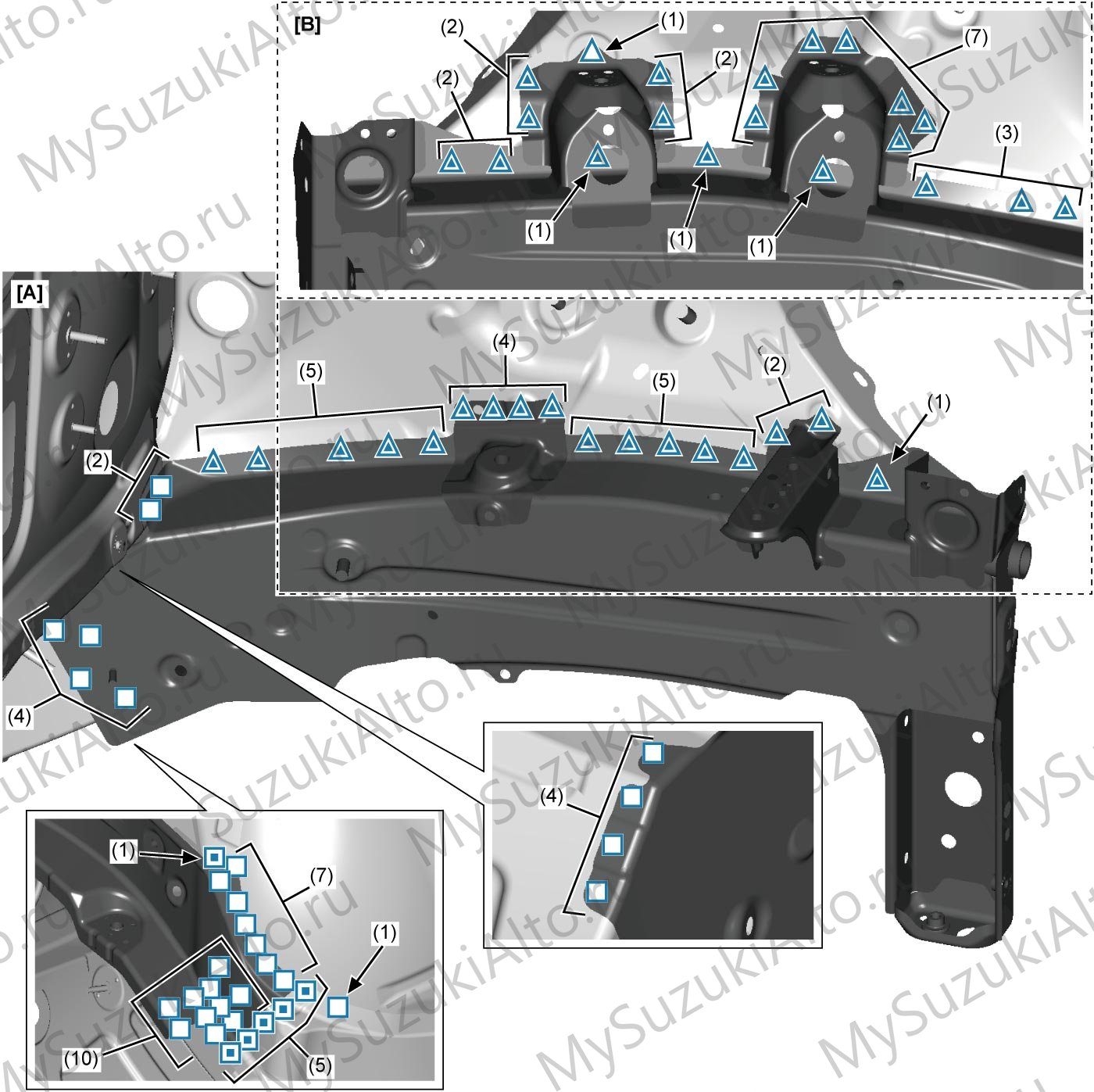

5. Передний лонжерон.
6. Передняя панель моторного отсека.

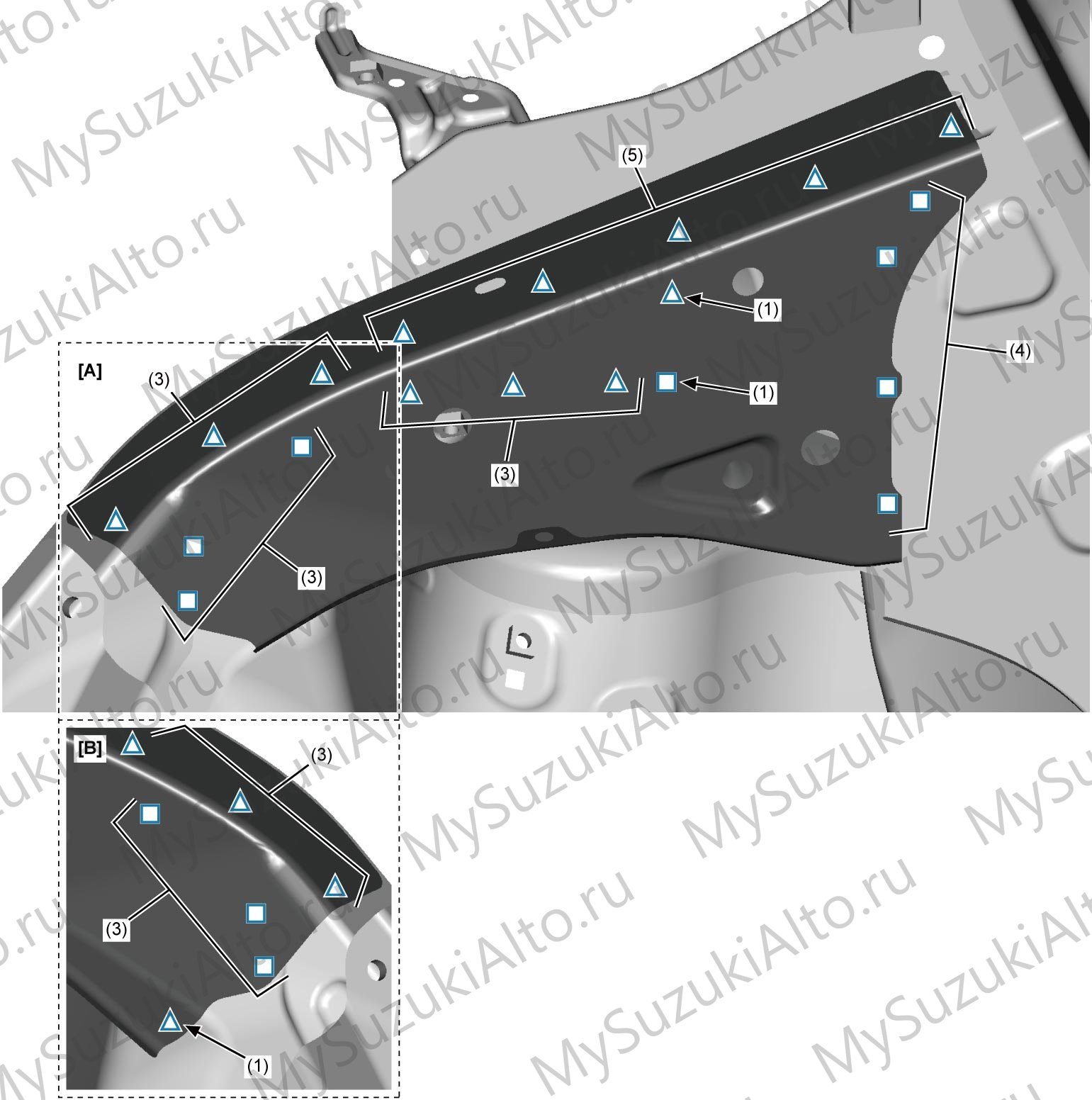

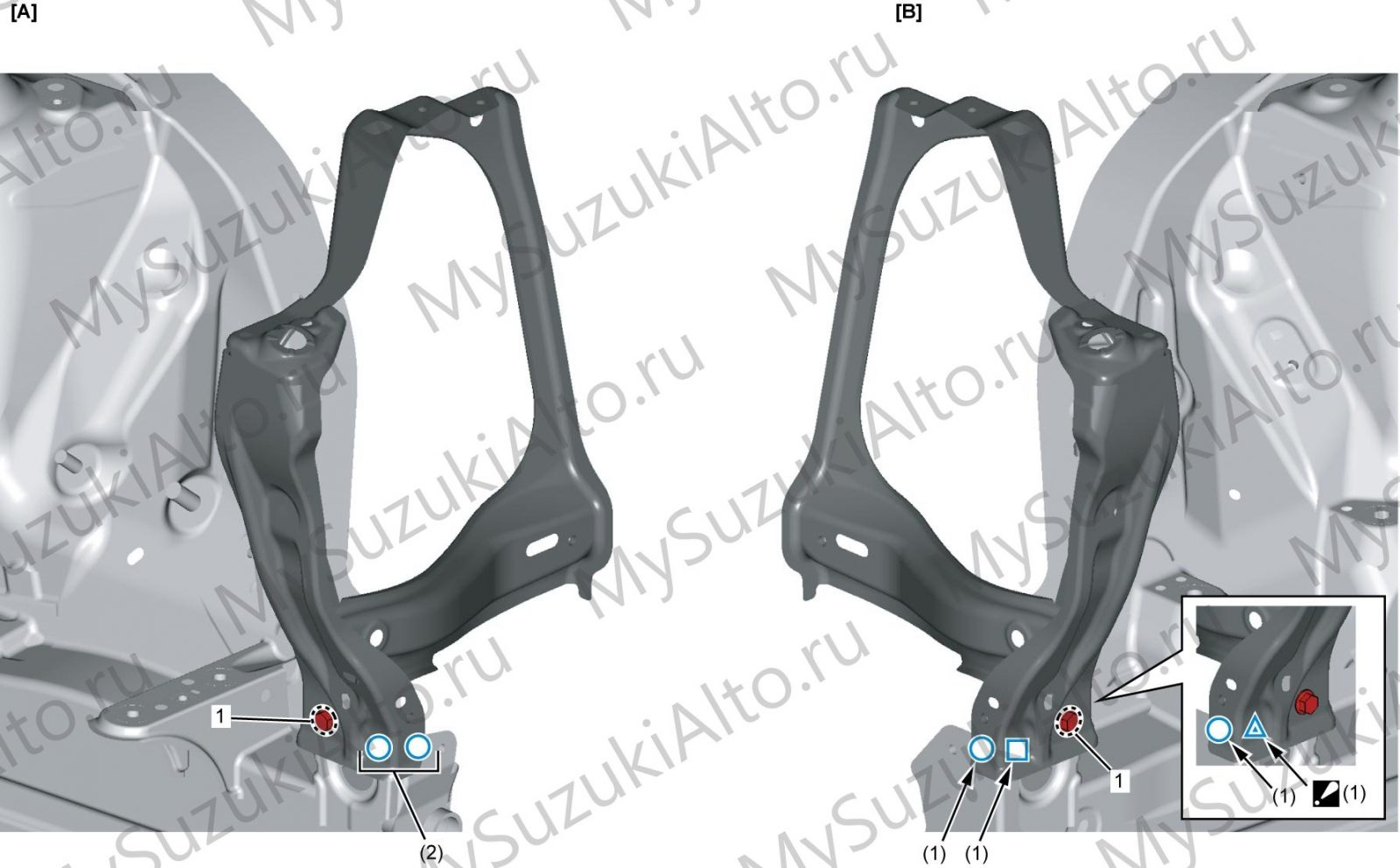

7. Панель брызговика переднего крыла.

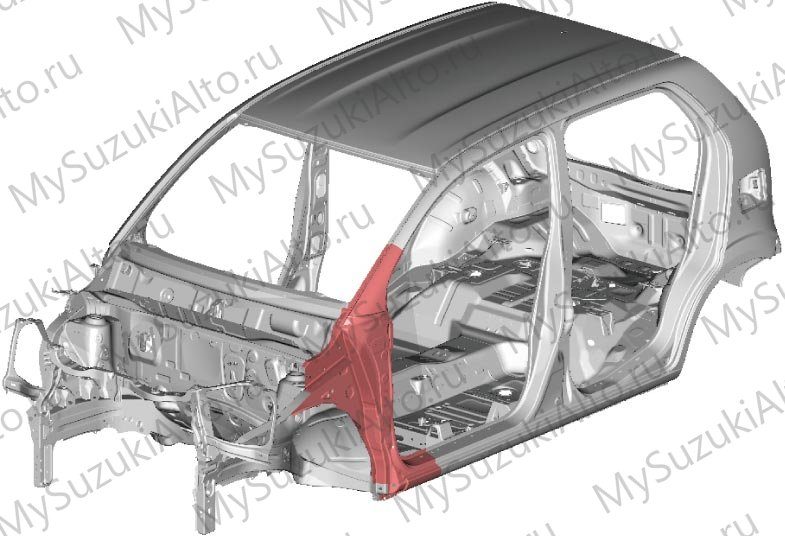

8. Наружный элемент боковины у щита передка.
9. Передняя панель боковины щита передка.

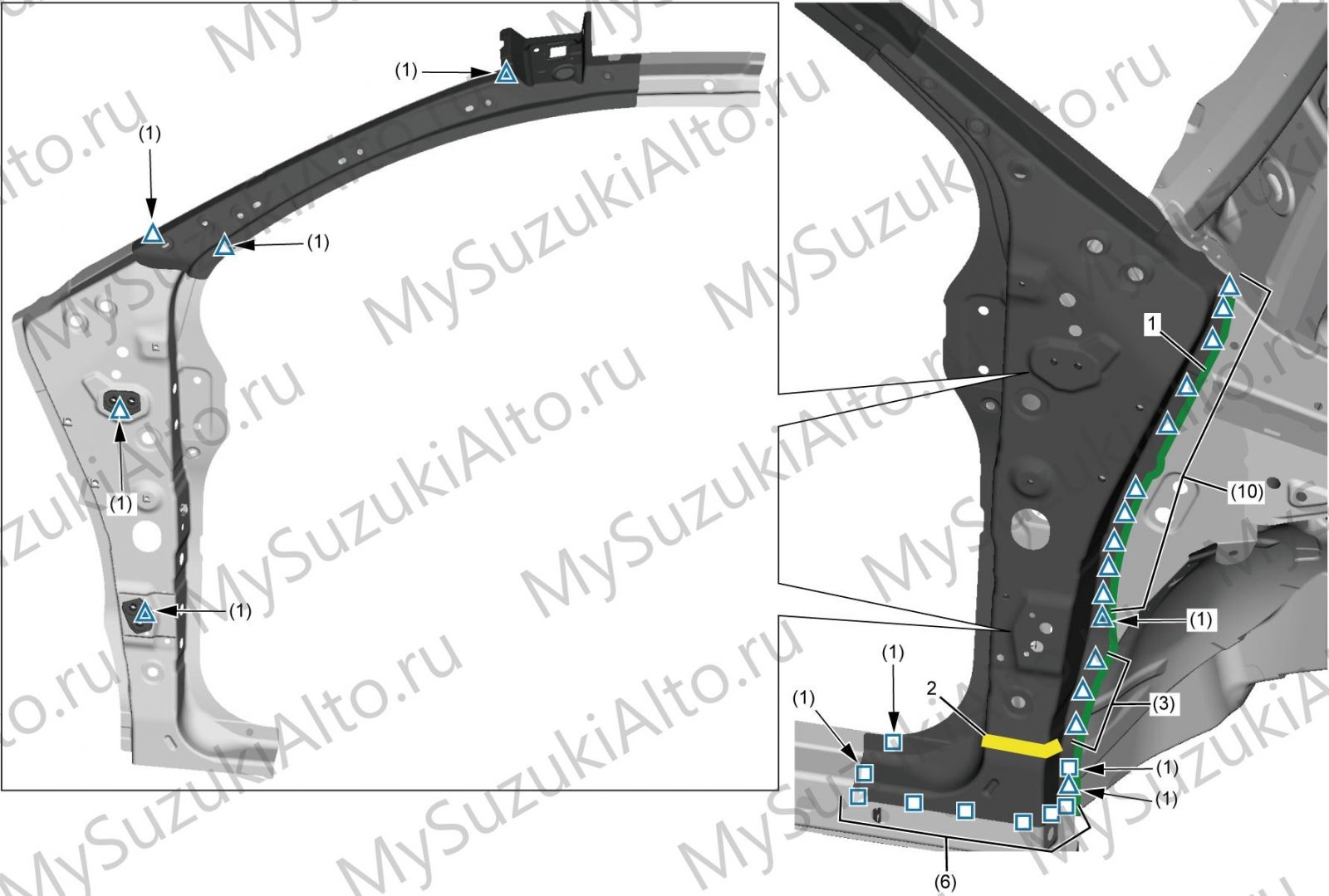

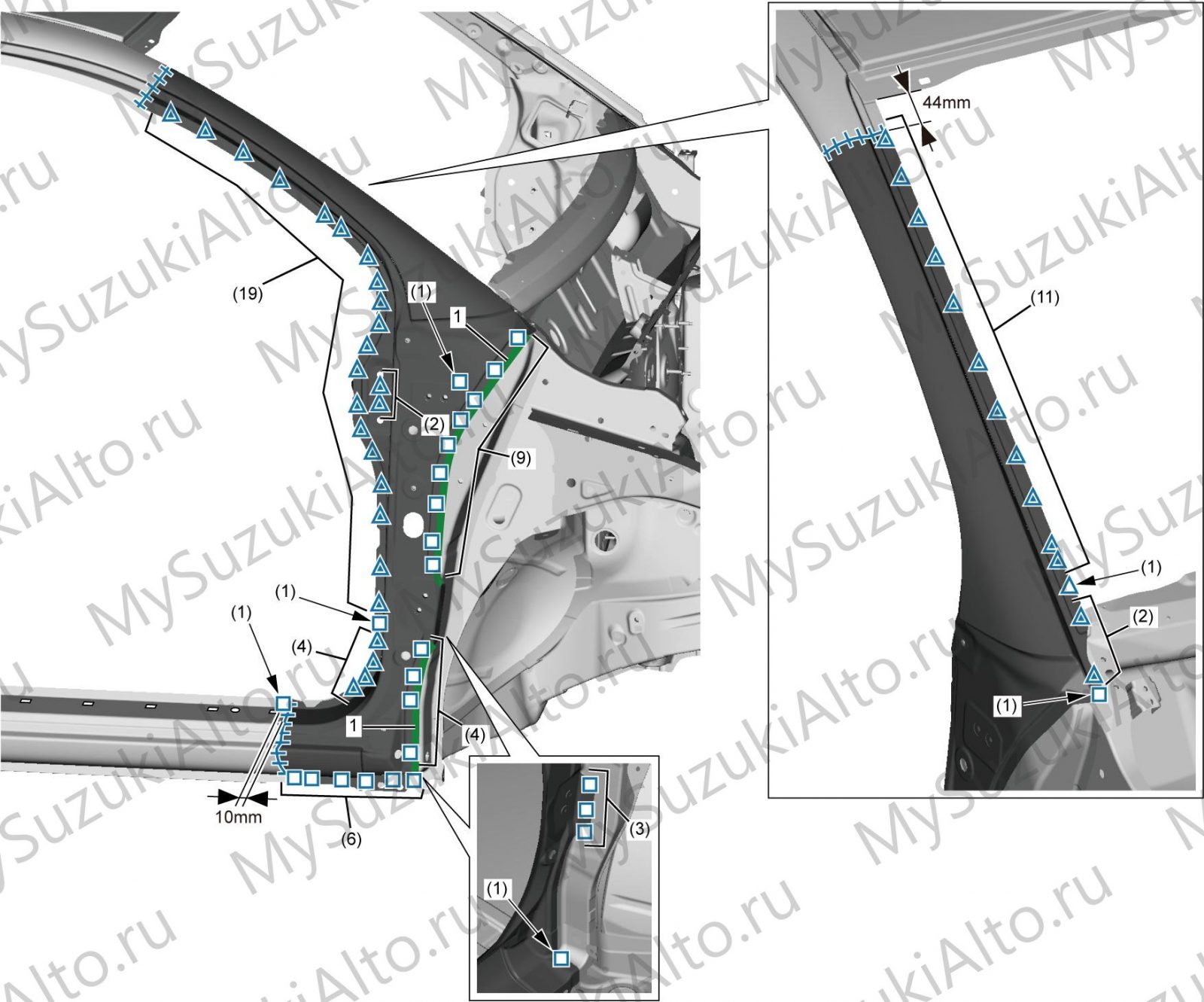

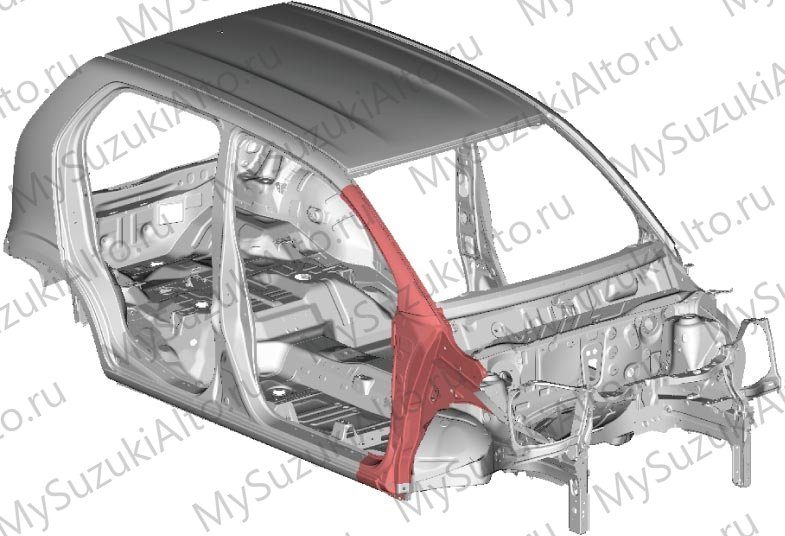

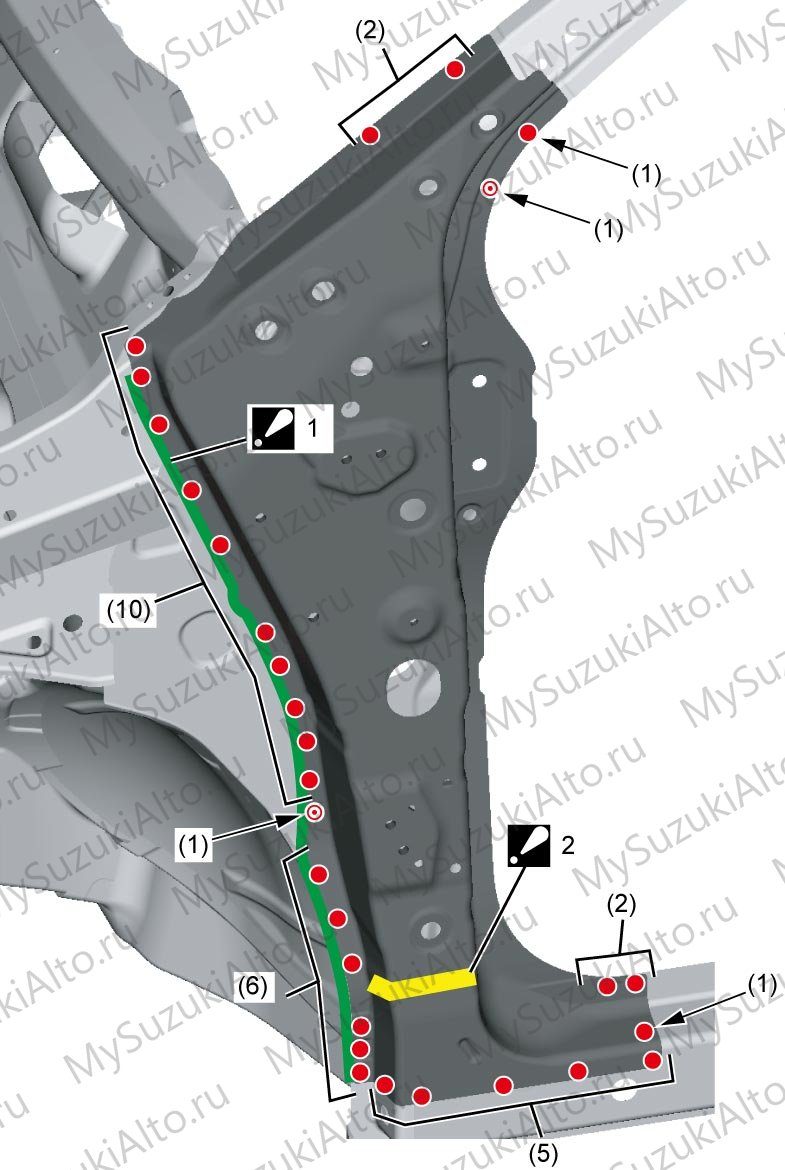

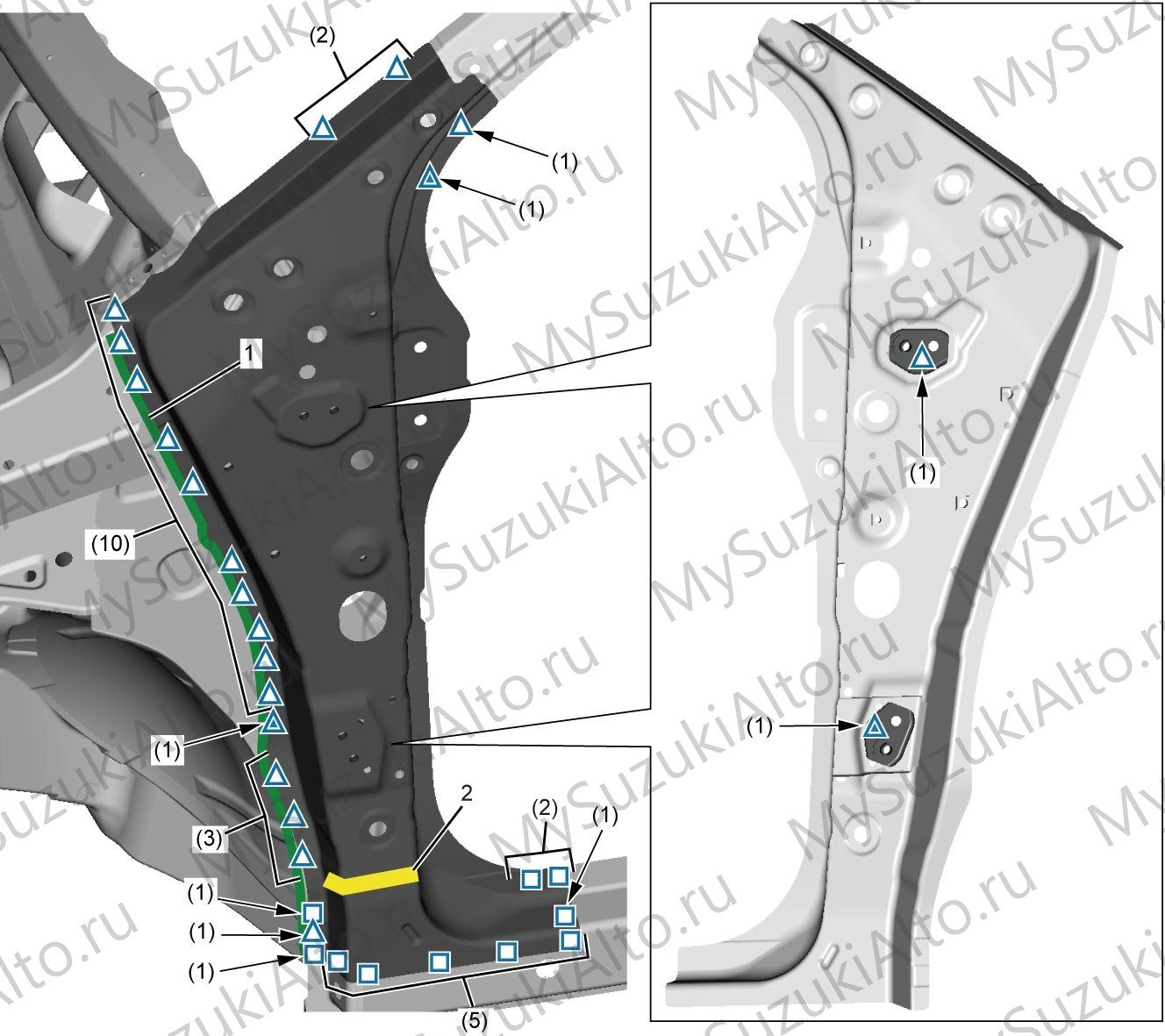

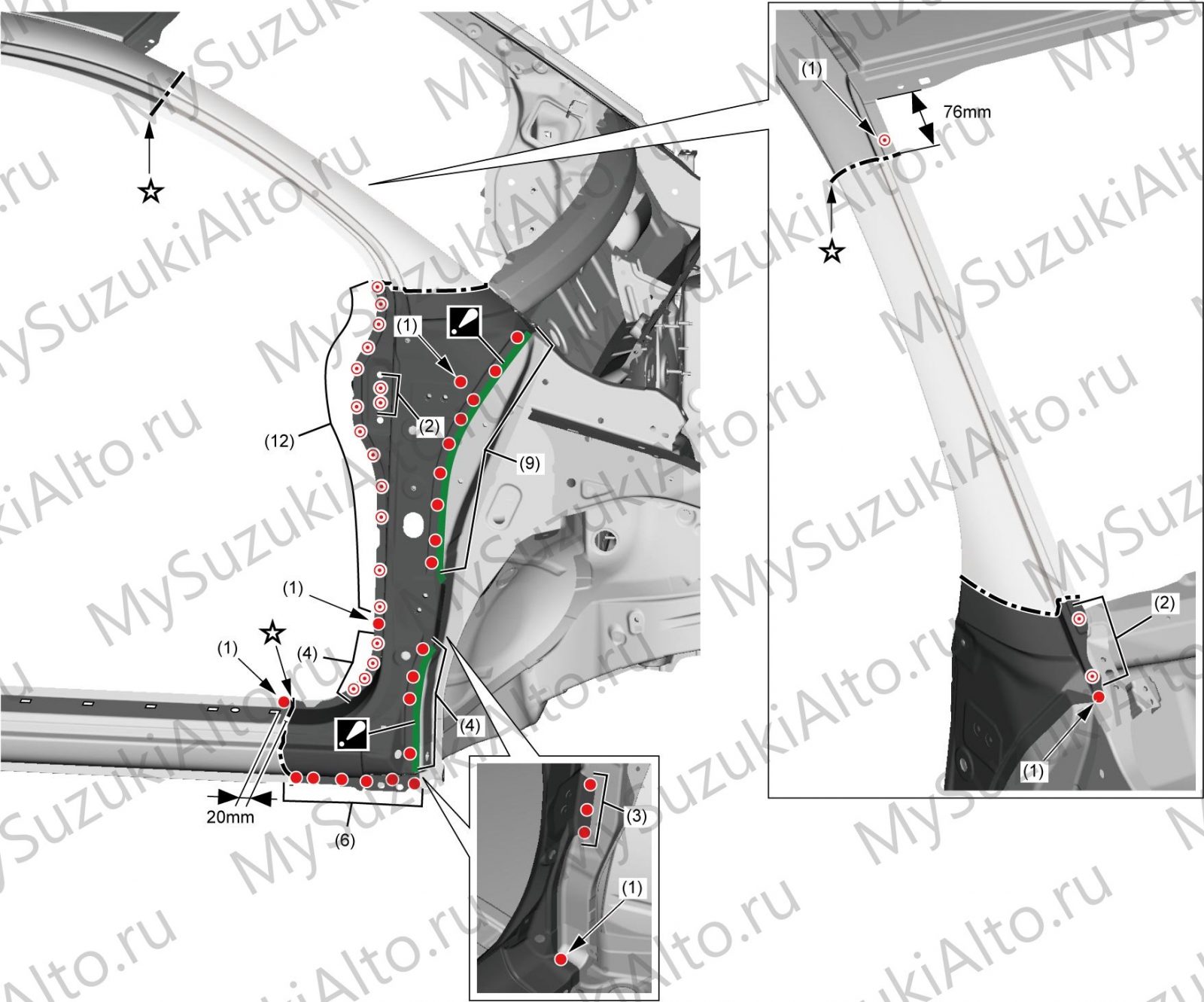

10. Наружная панель боковины (стойка A) с усилителем передней стойки, панелью щита передка и передней панелью боковины — слева и справа.

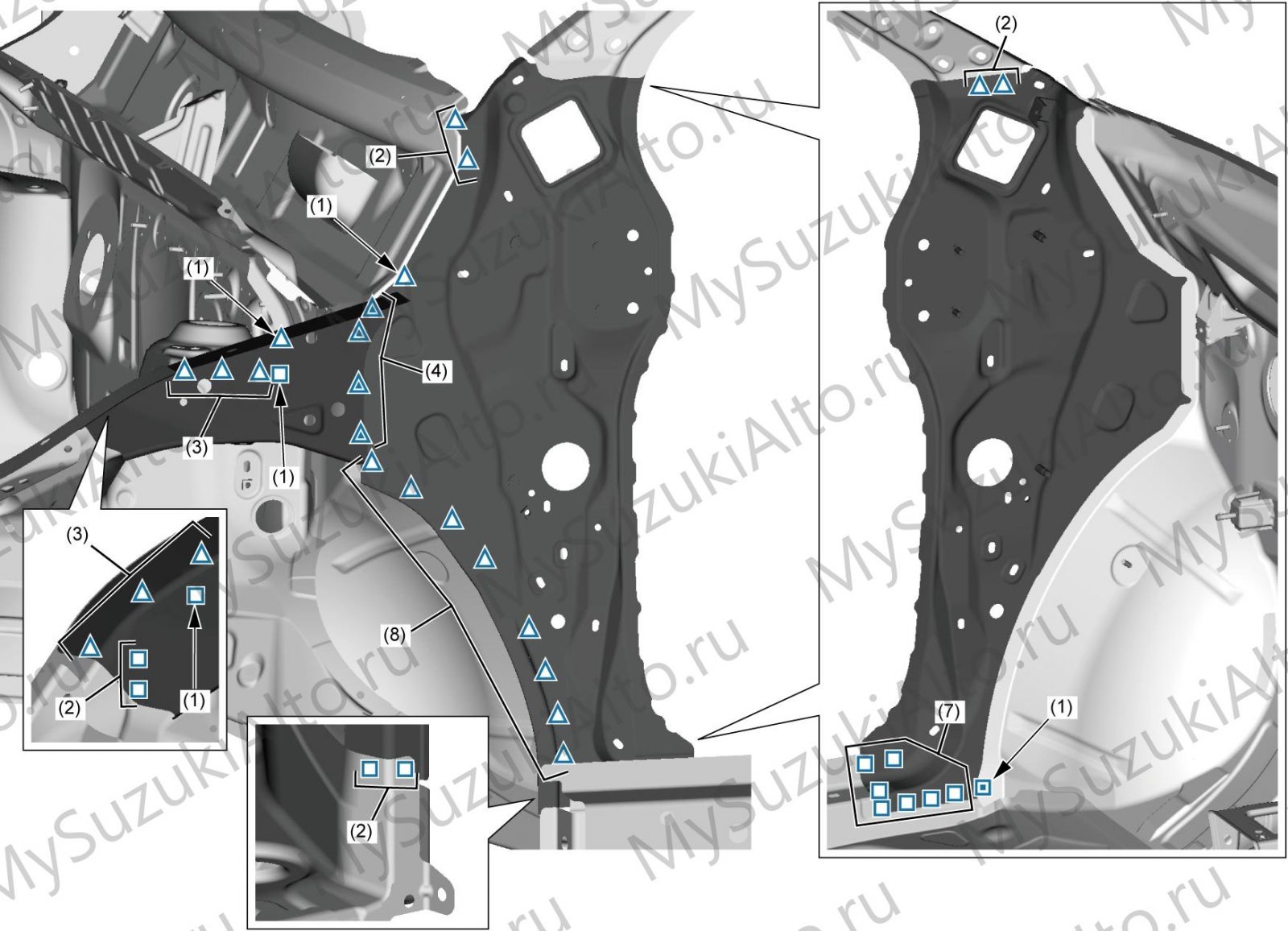

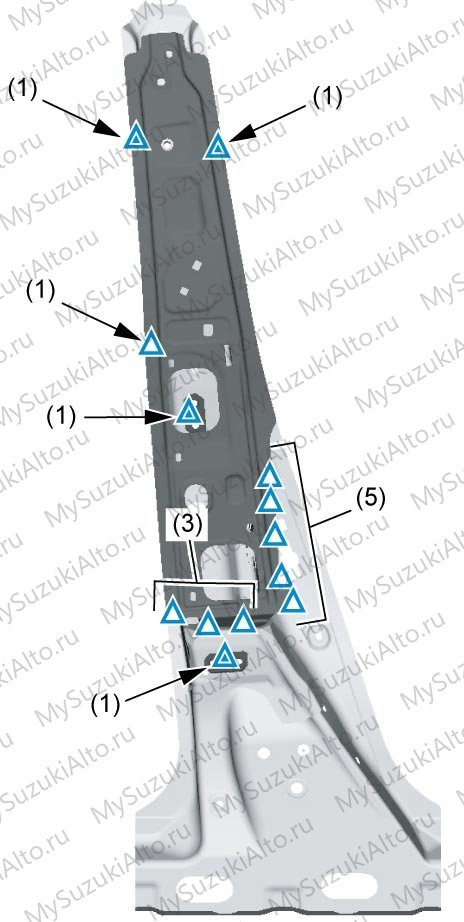

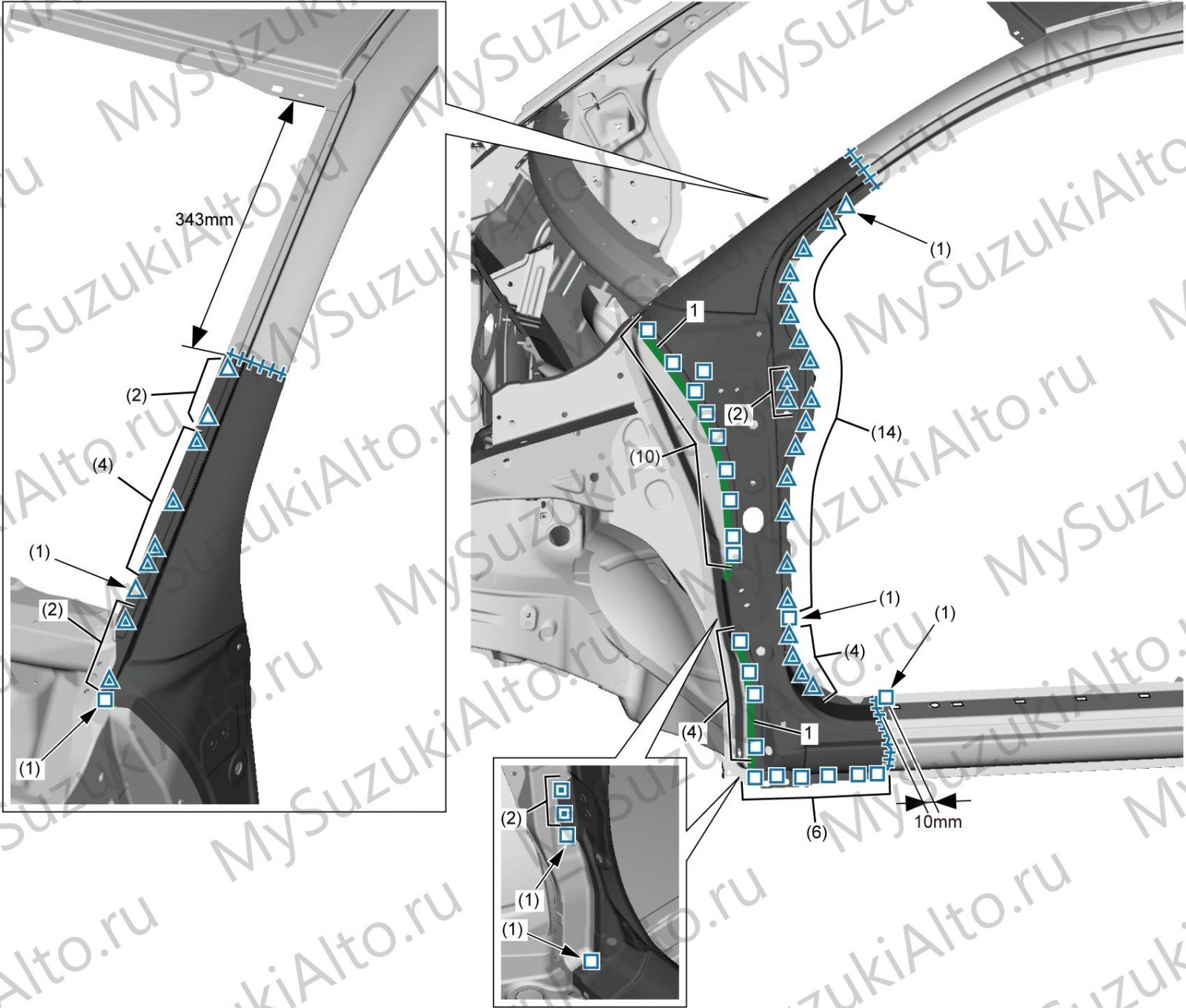

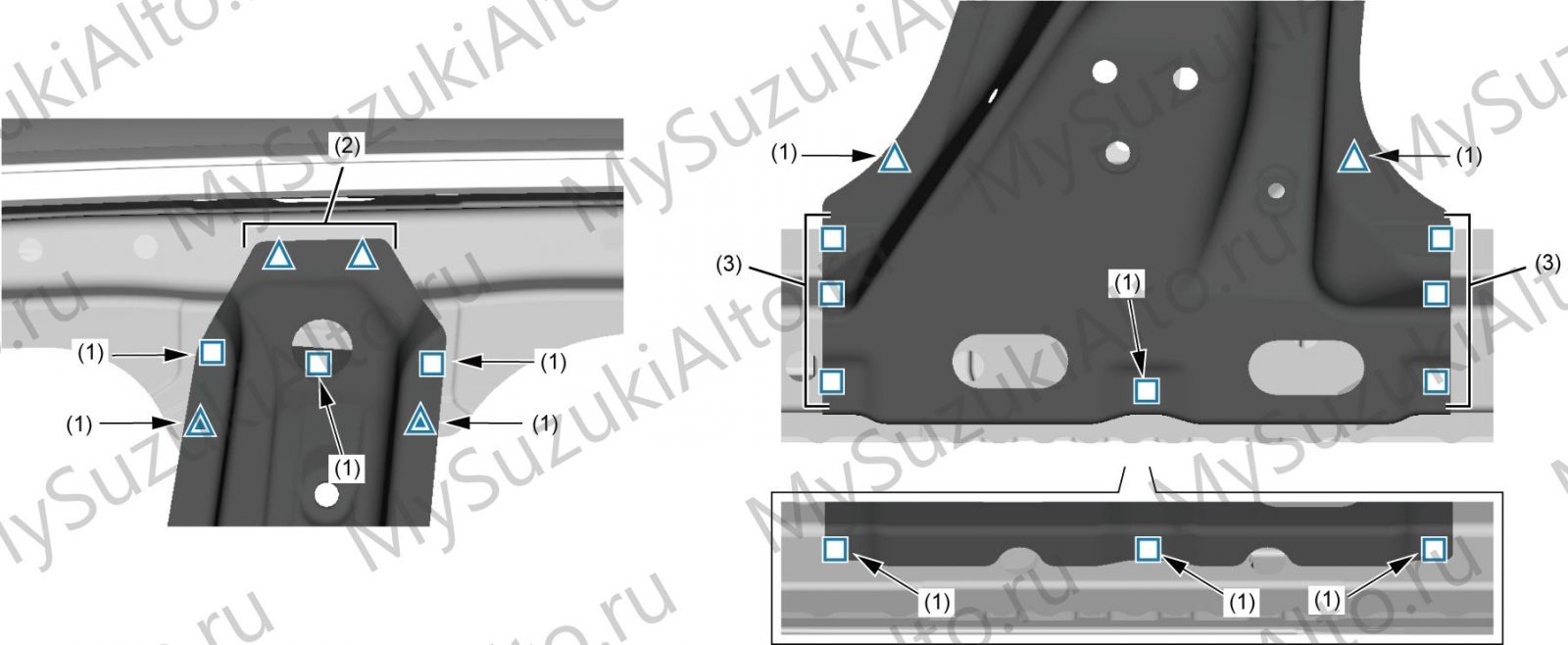

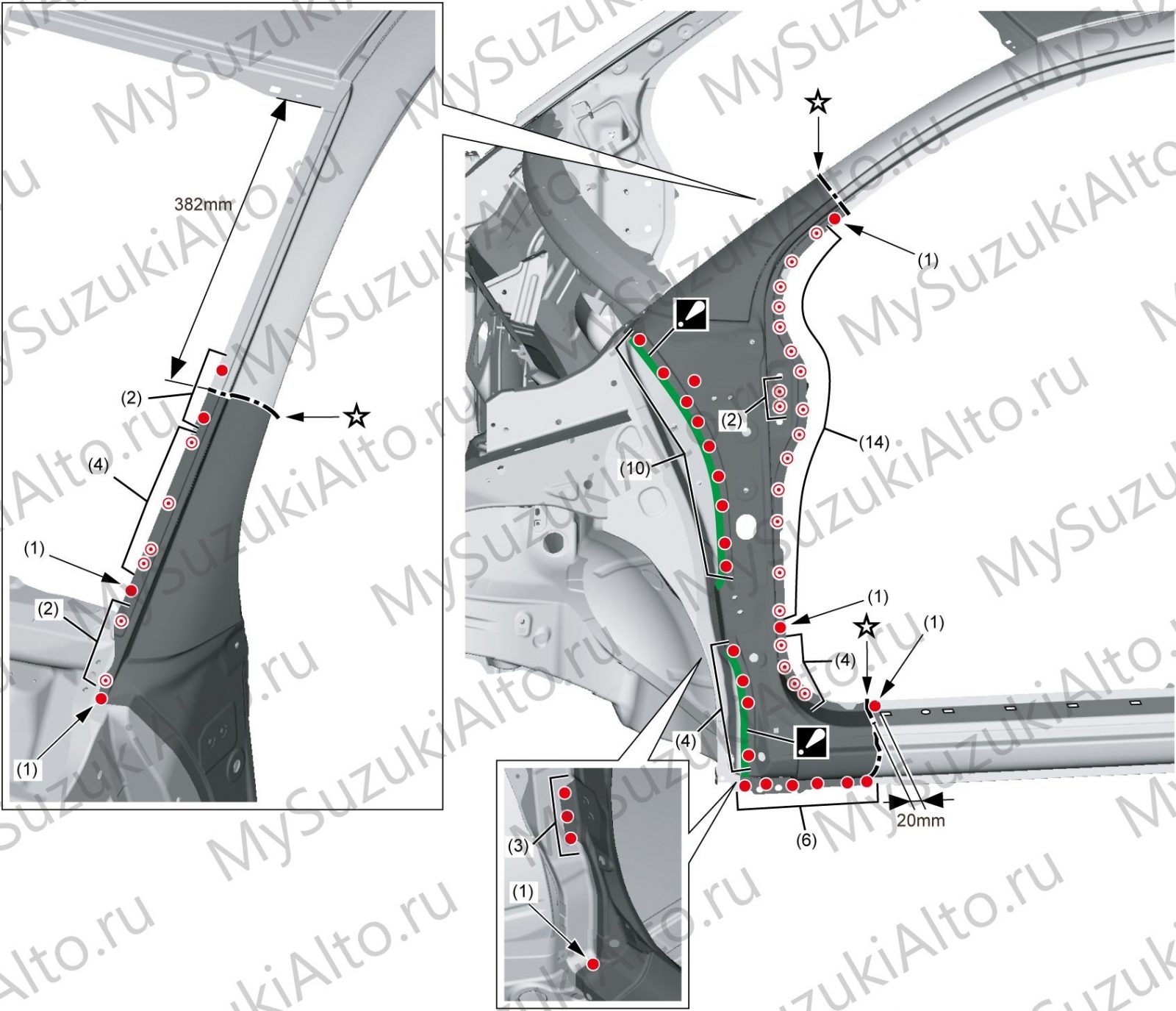

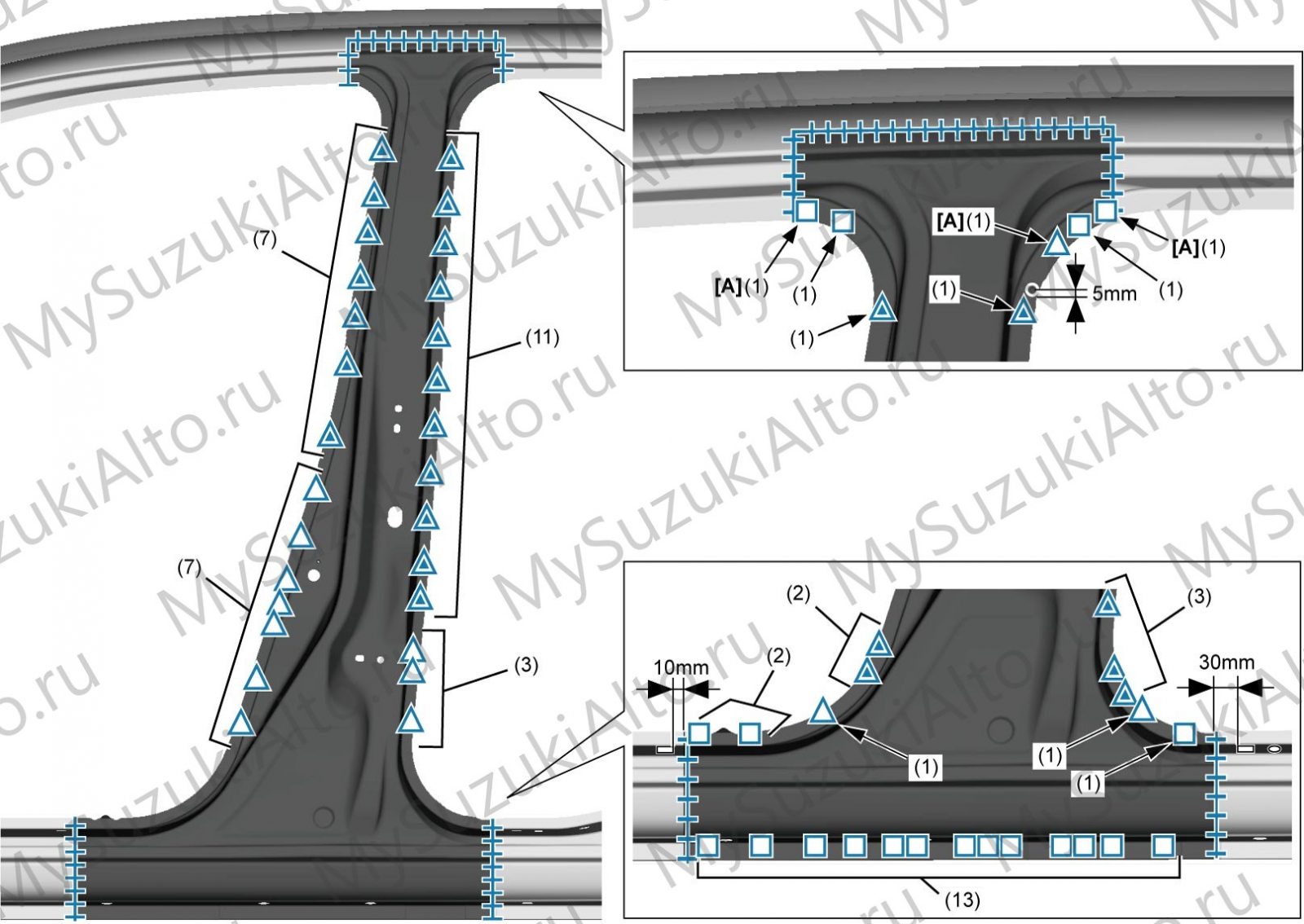

11. Наружная панель боковины (стойка B) с усилителем задней стойки и внутренней панелью центральной стойки.

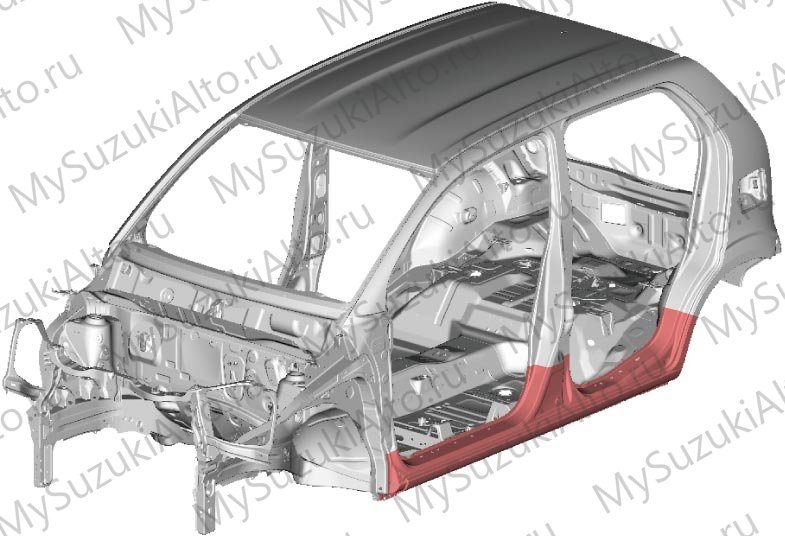

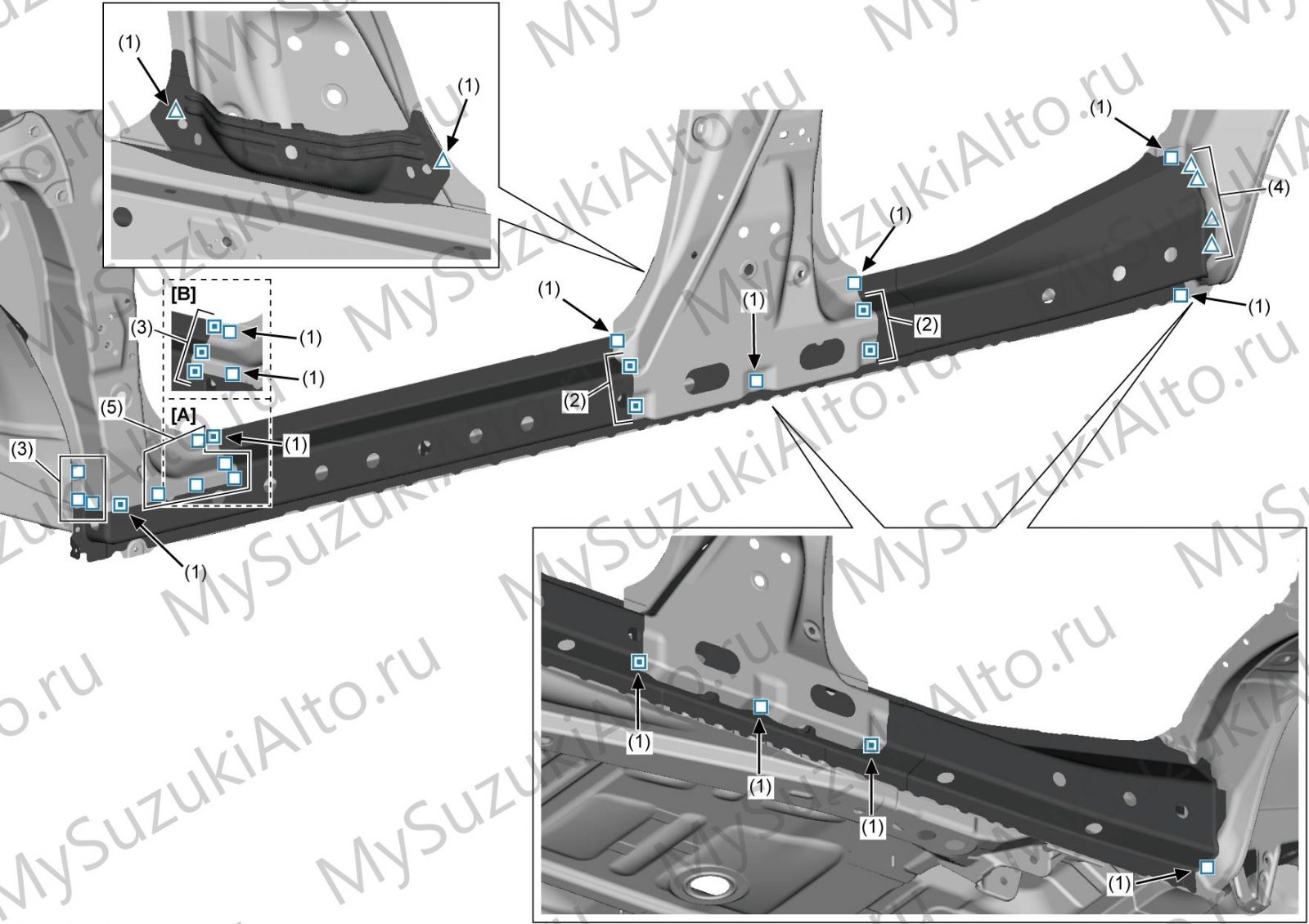

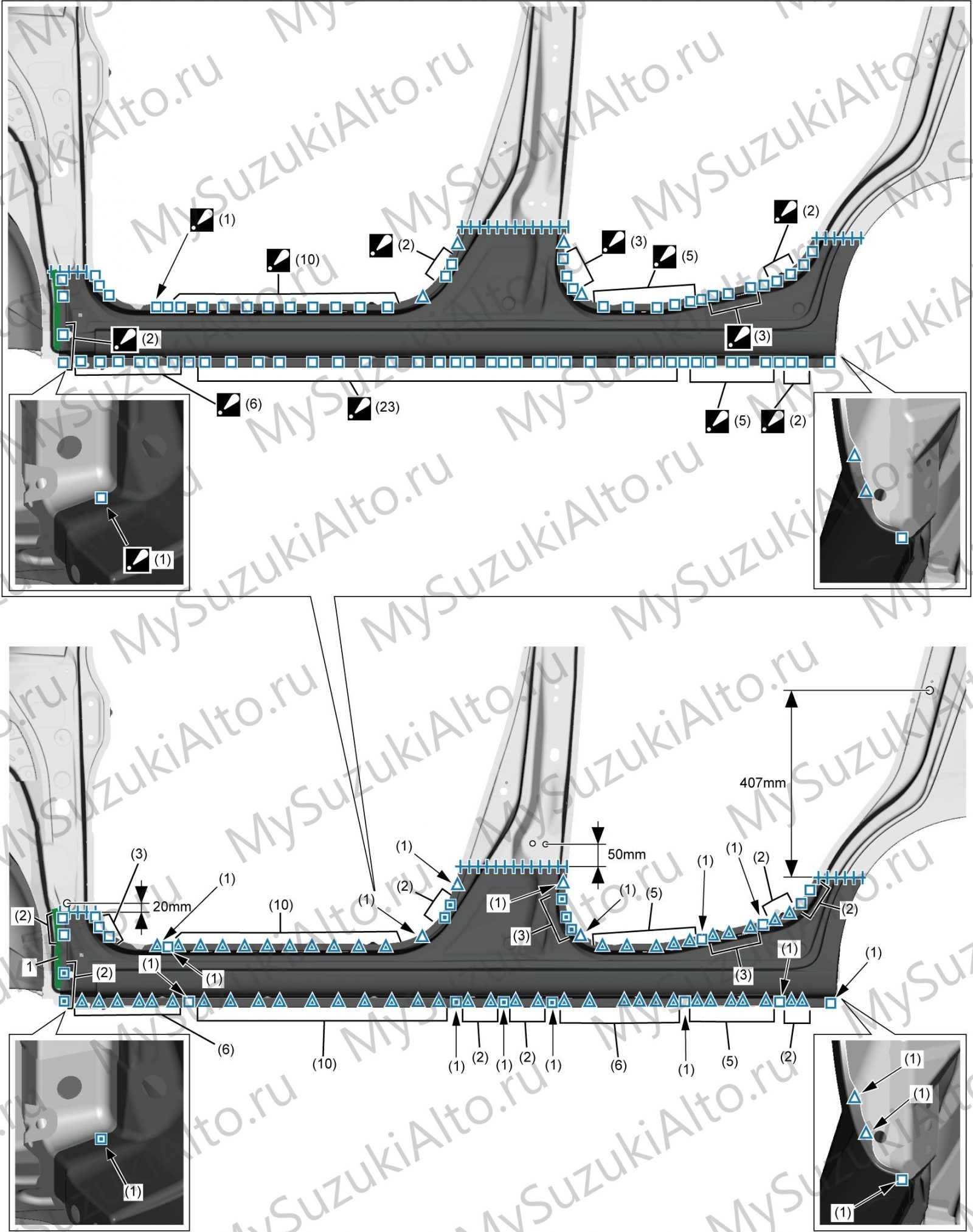

12. Наружная панель боковины (порог) и усилитель порога.

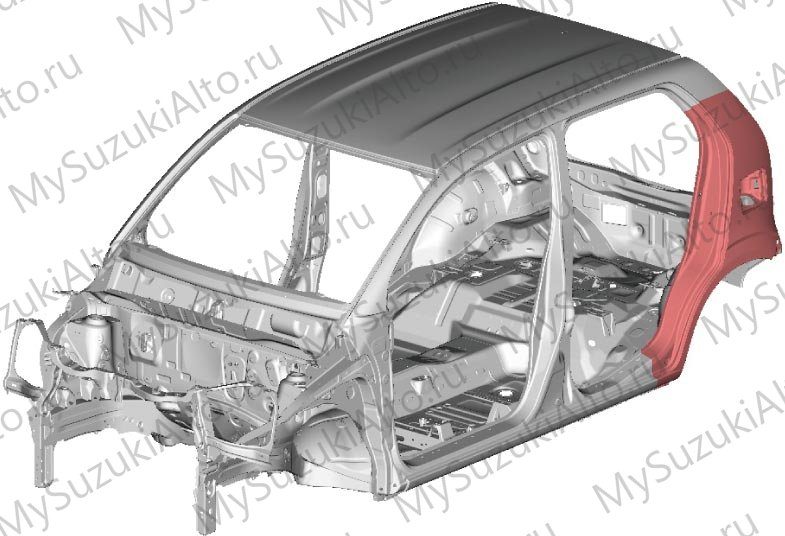

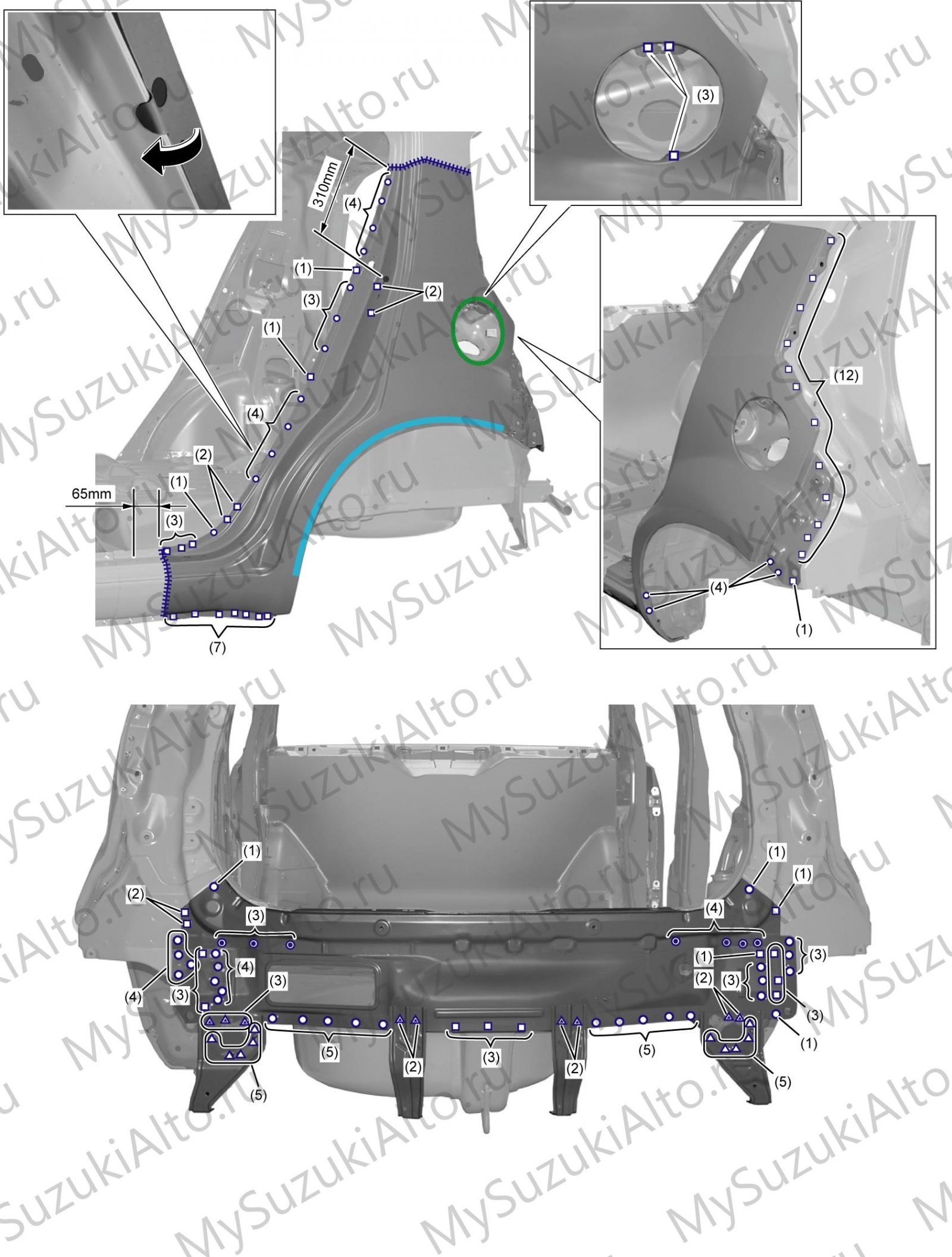

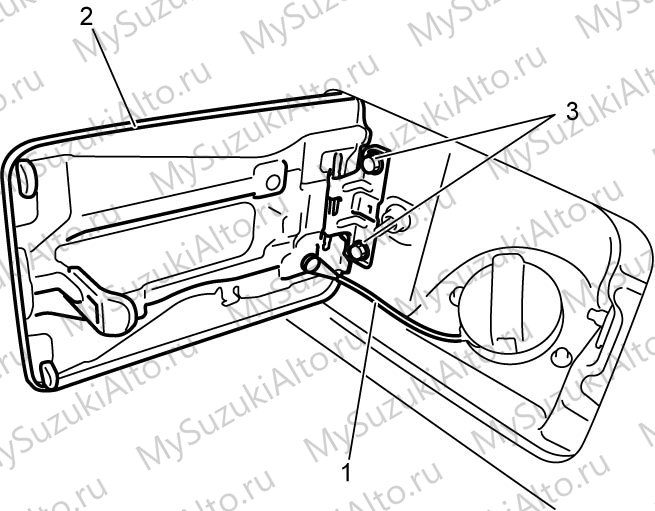

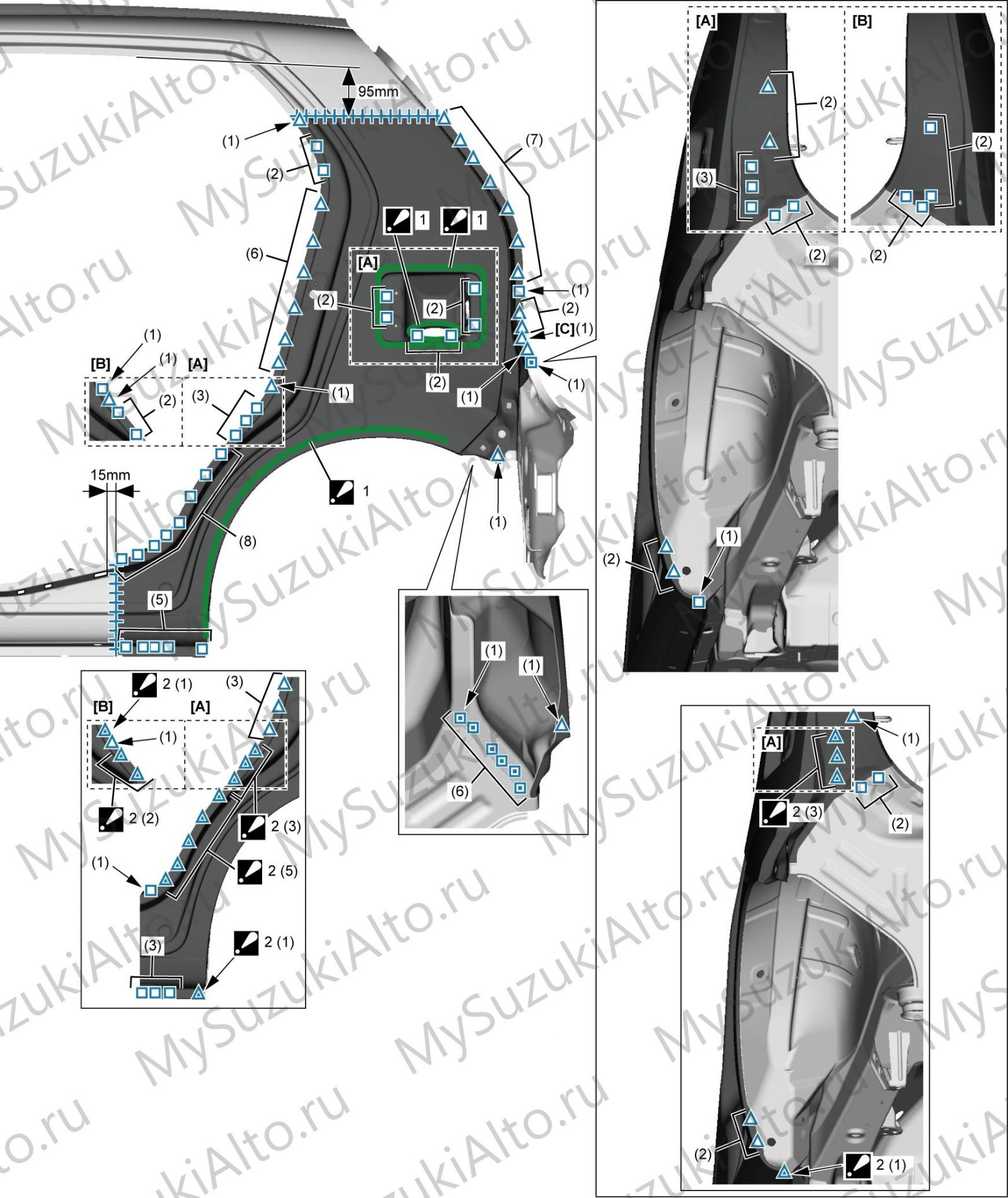

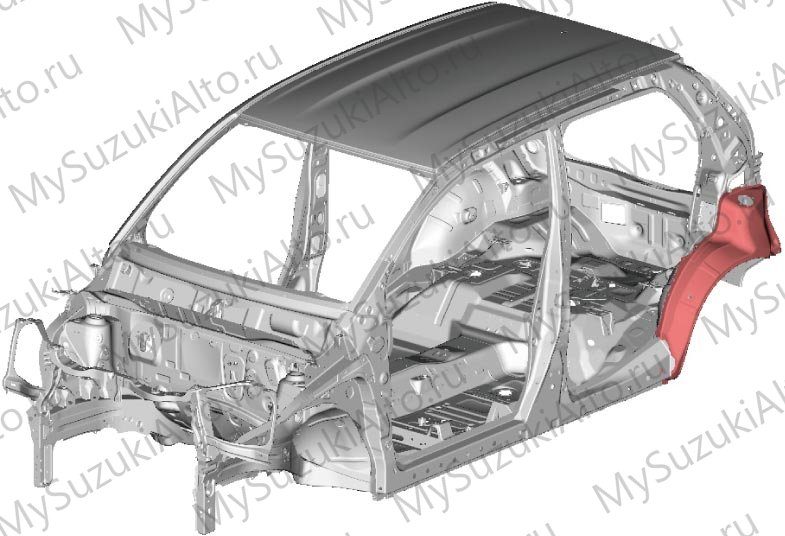

13. Наружная панель боковины (заднее крыло) и лючок топливного бака.
14. Наружная панель задней колёсной арки.

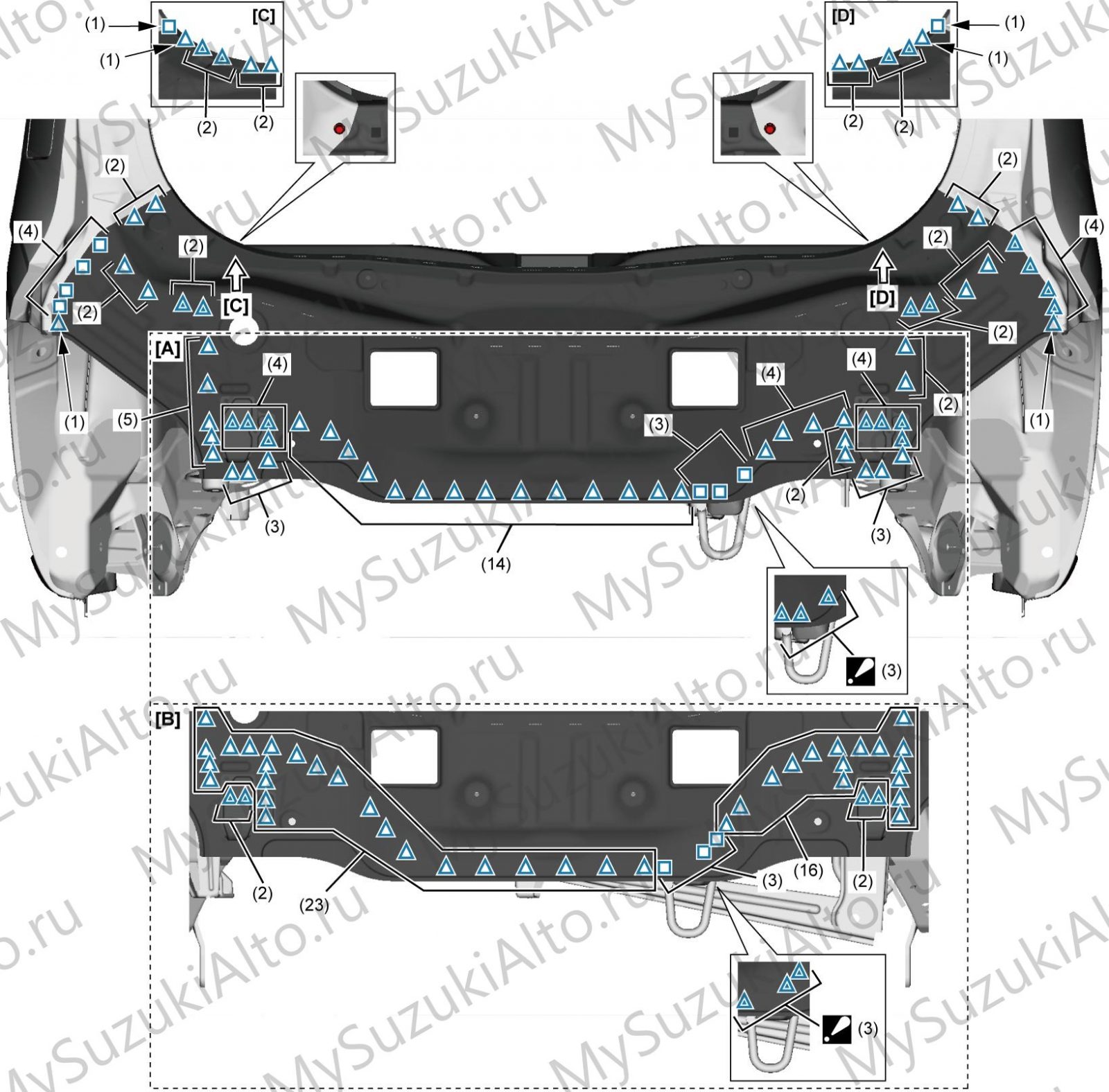

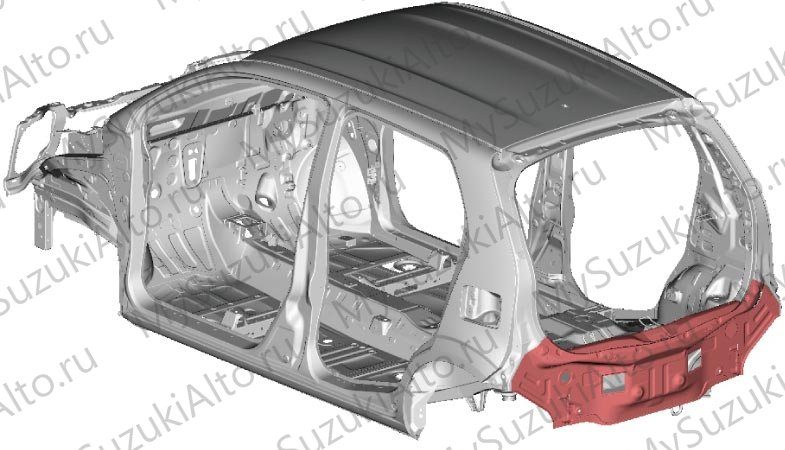

15. Задняя юбка.

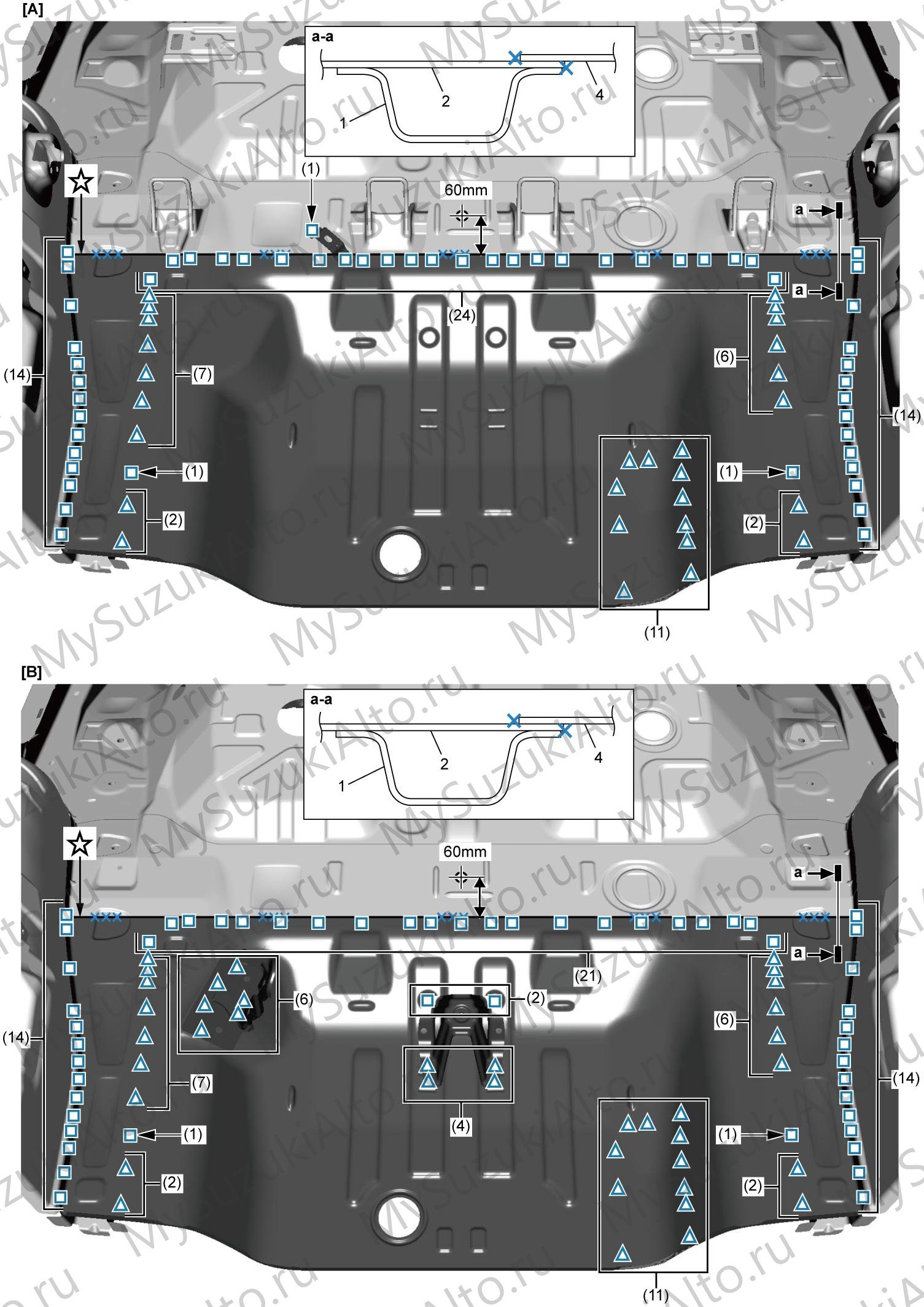

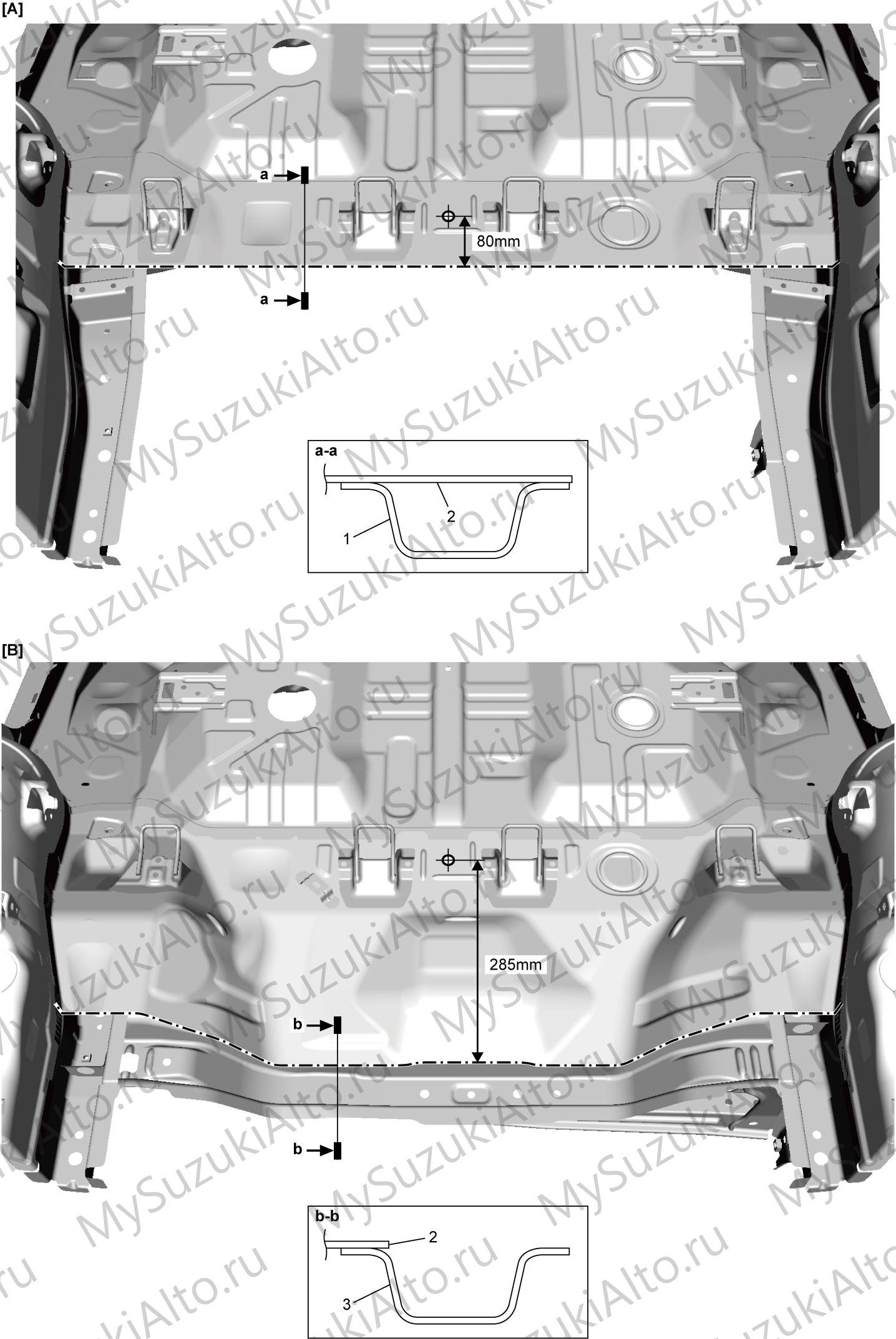

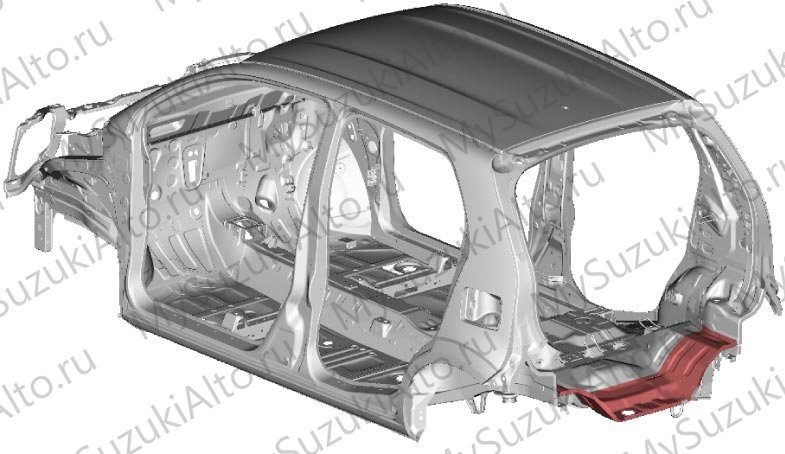

16. Задняя панель пола (замена с разрезом).
17. Задний лонжерон (частичная замена).

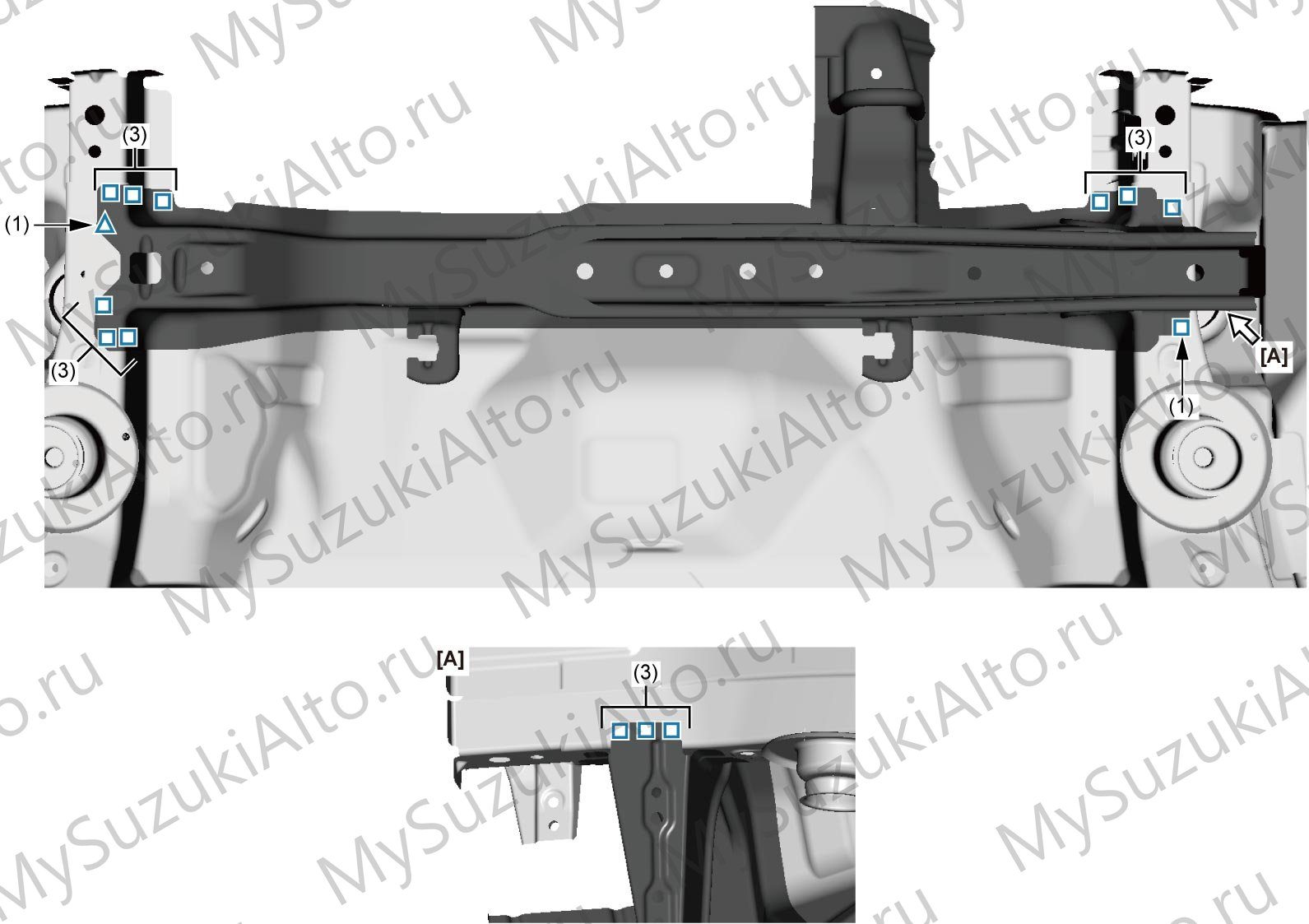

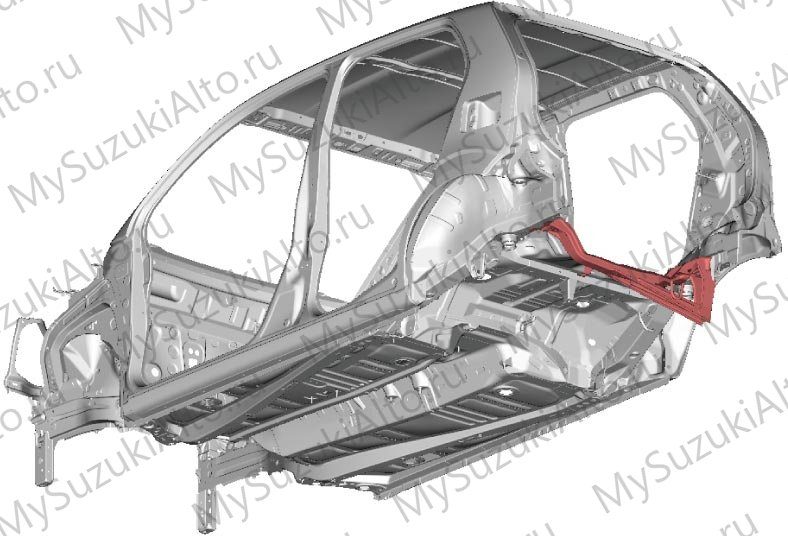

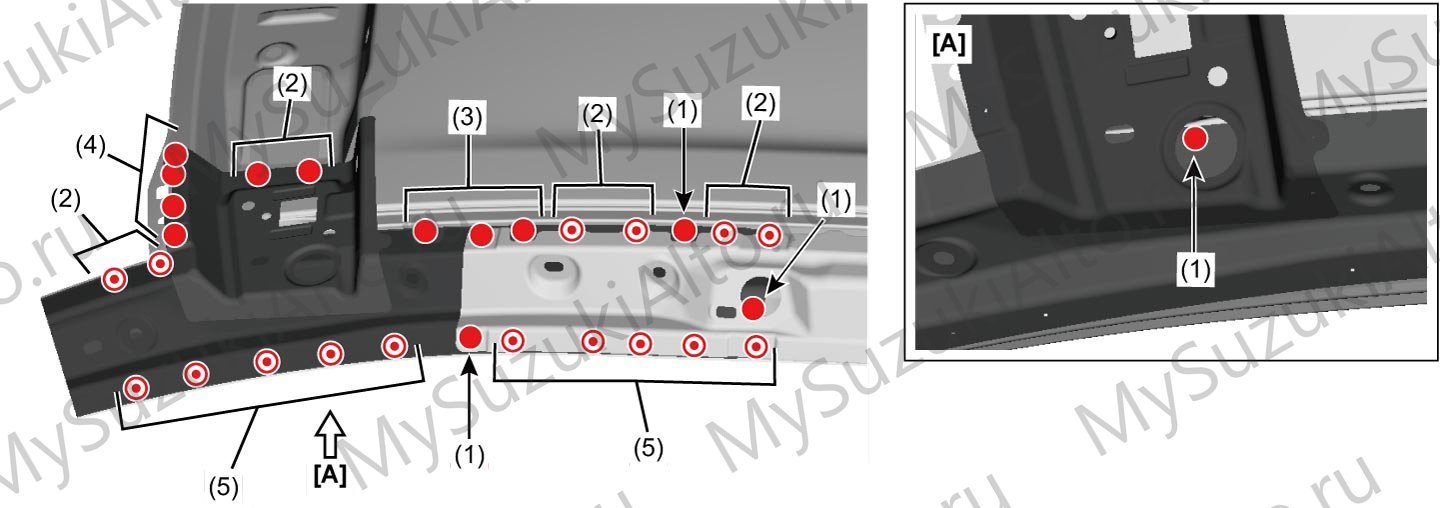

18. Третья поперечина заднего пола и кронштейн заднего буксировочного крюка.

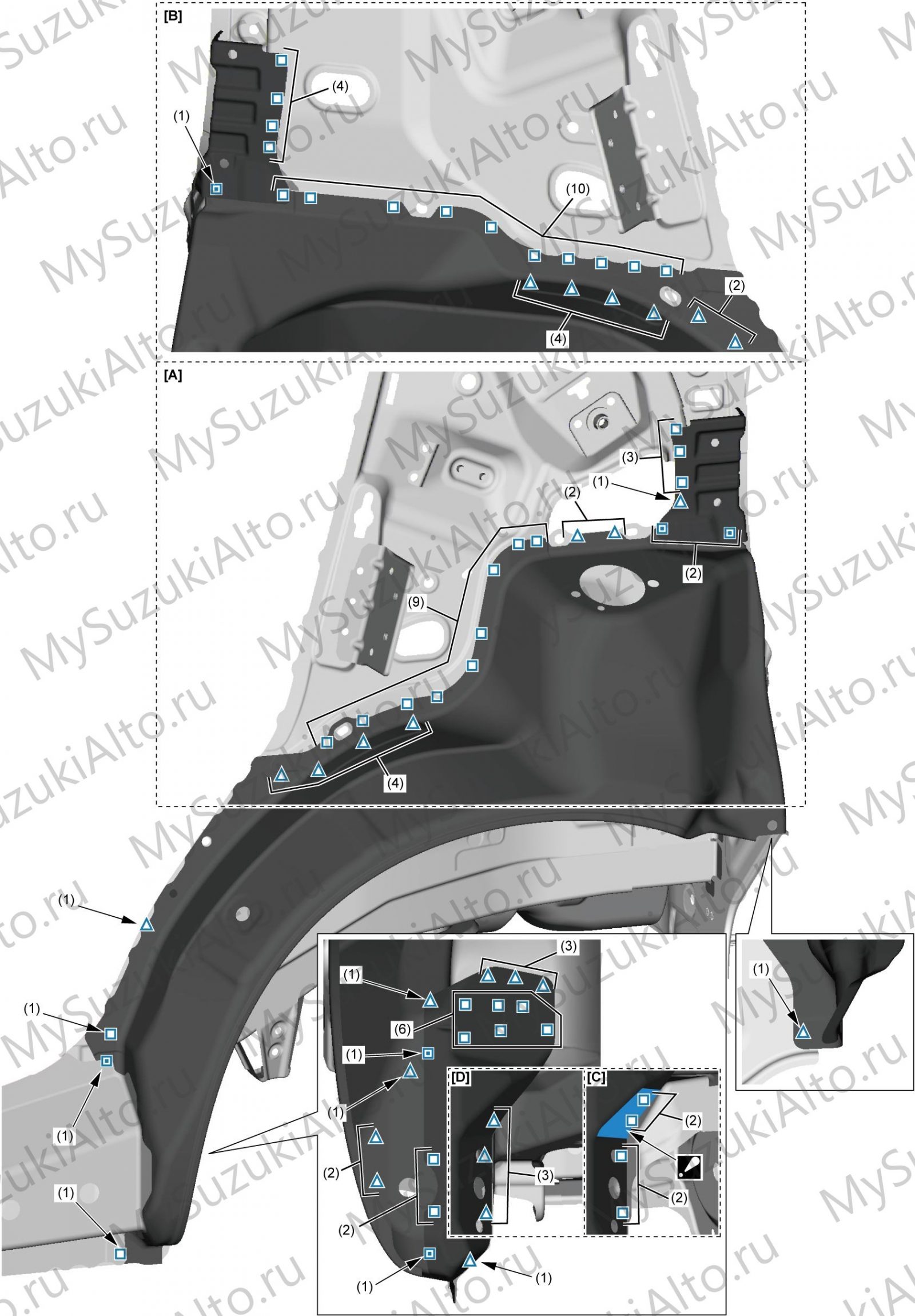

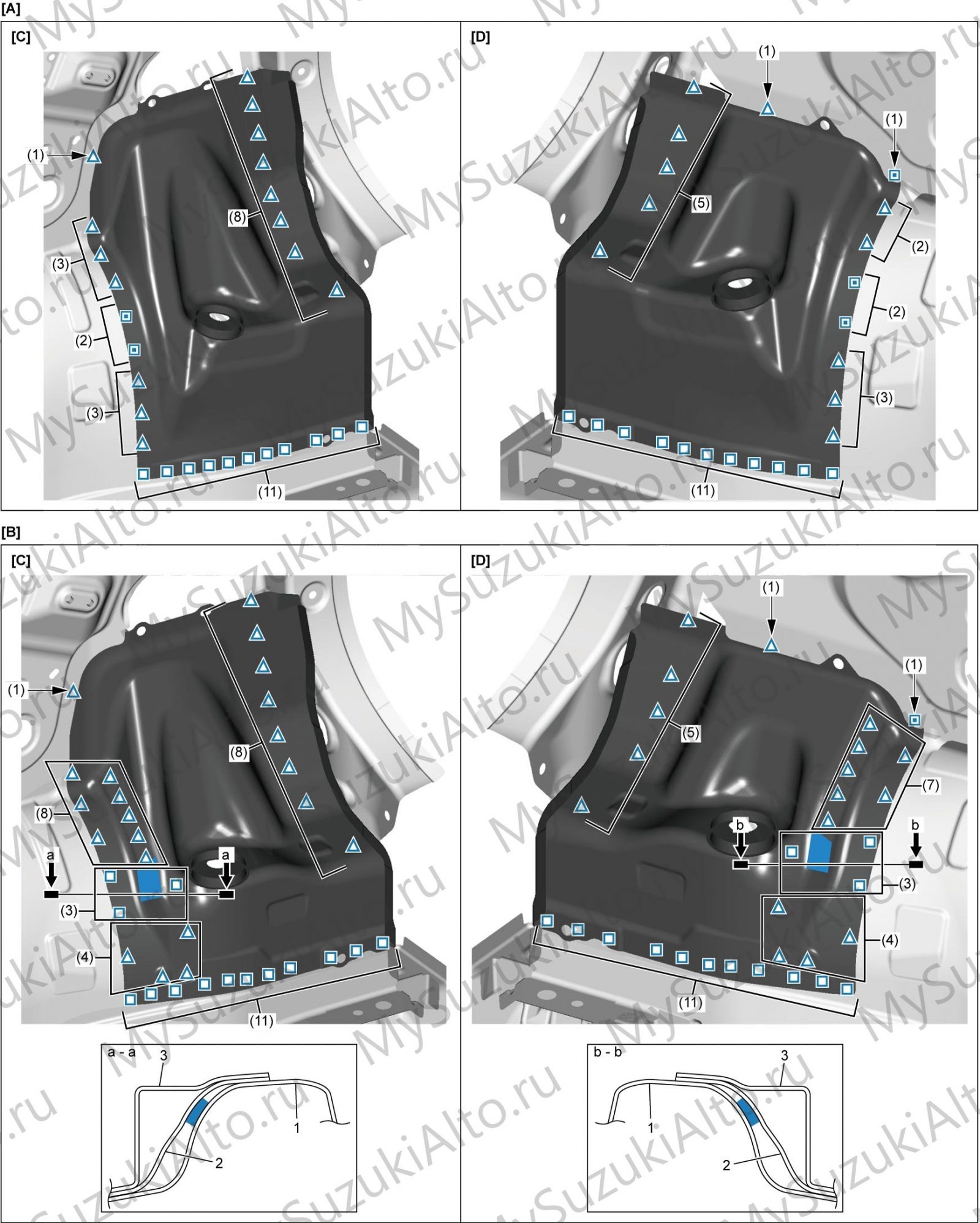

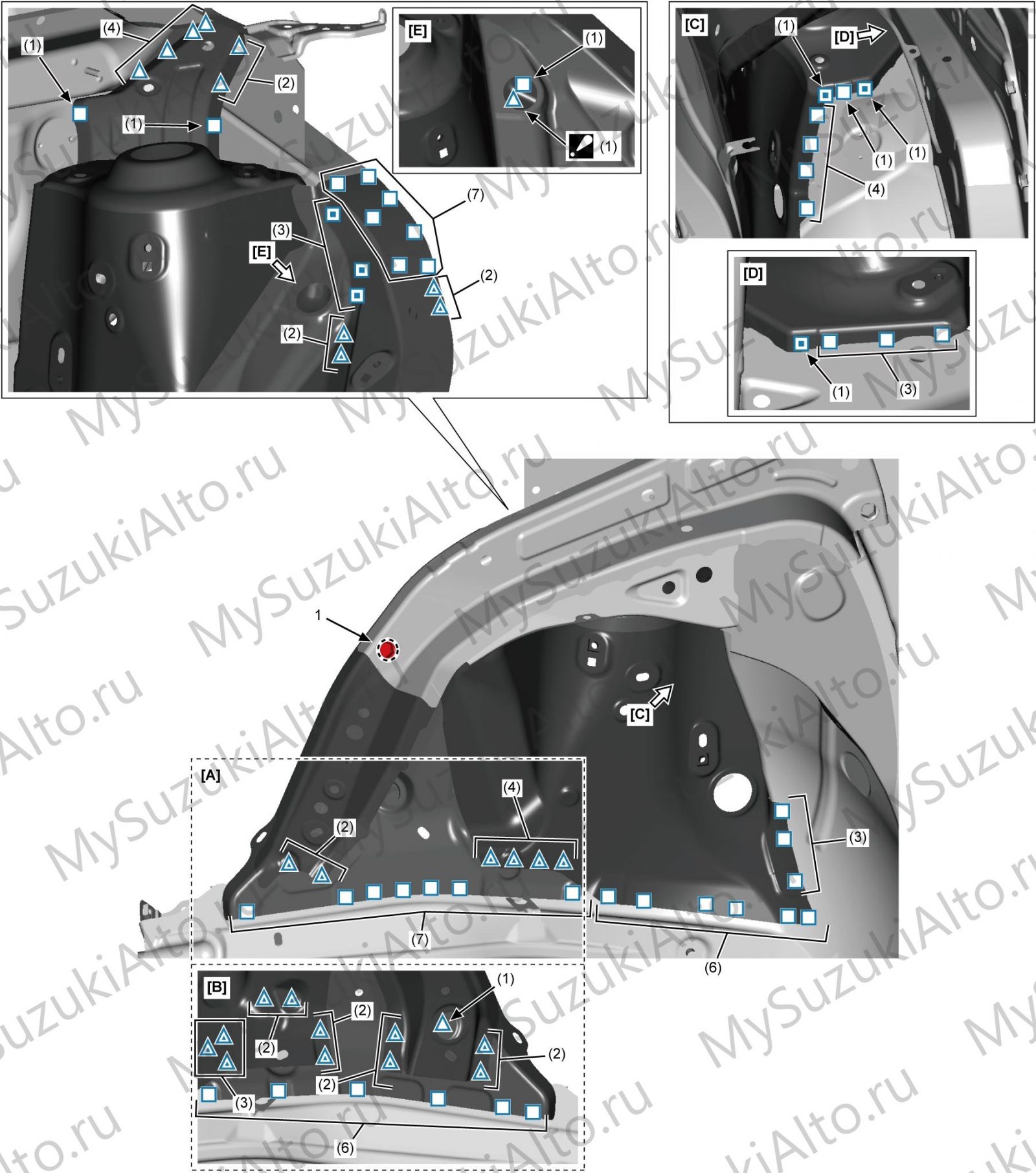

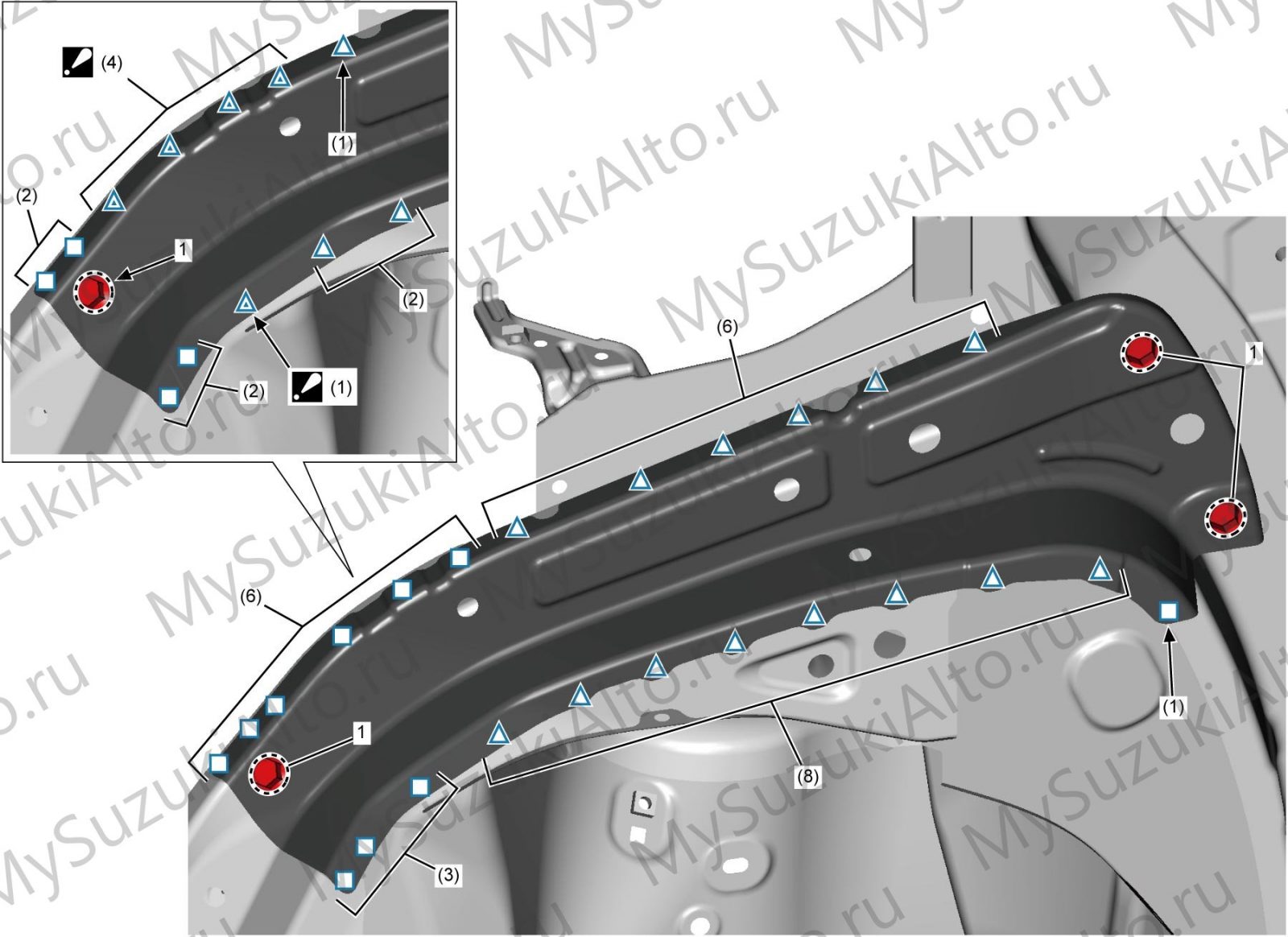

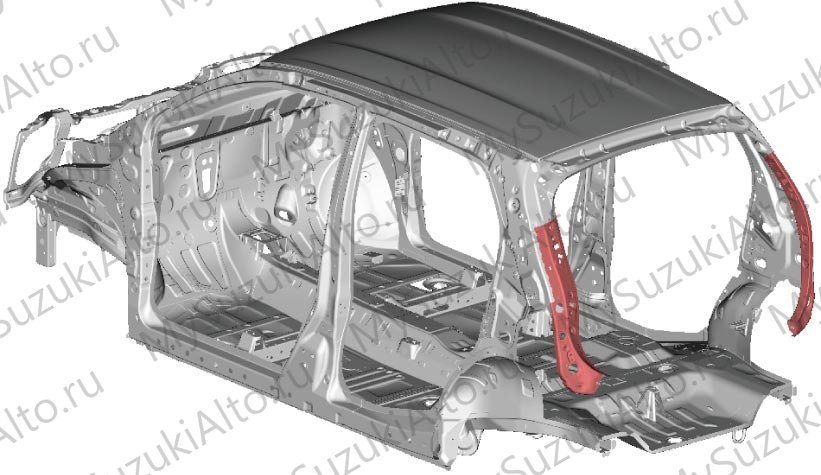

19. Внутренняя задняя панель заднего крыла.
20. Усилитель заднего амортизатора.

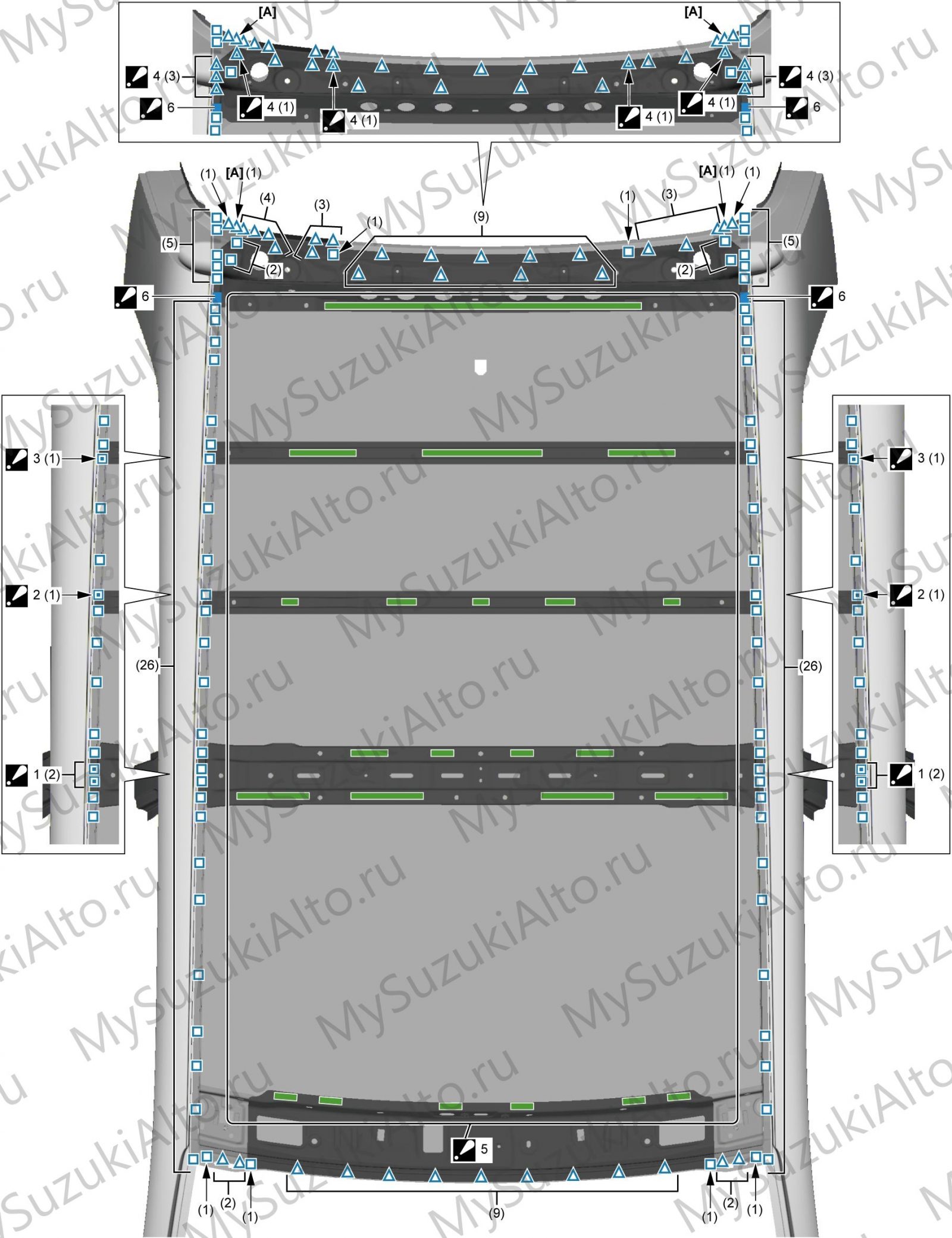

21. Панель крыши.

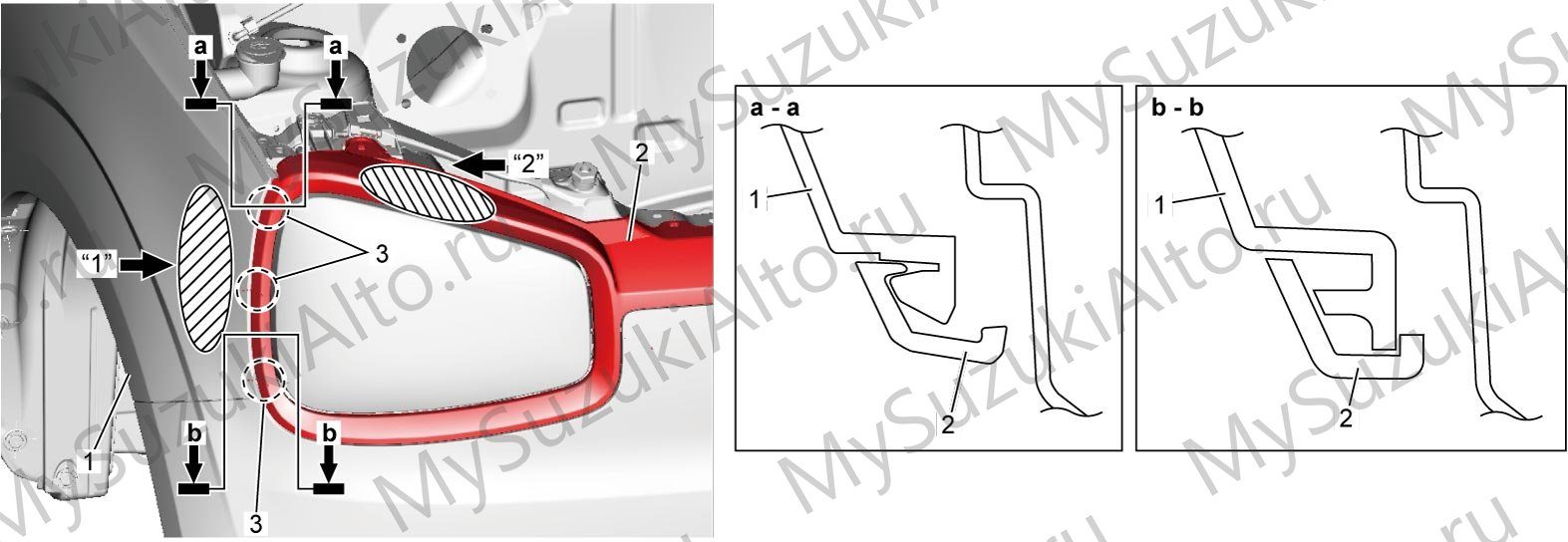

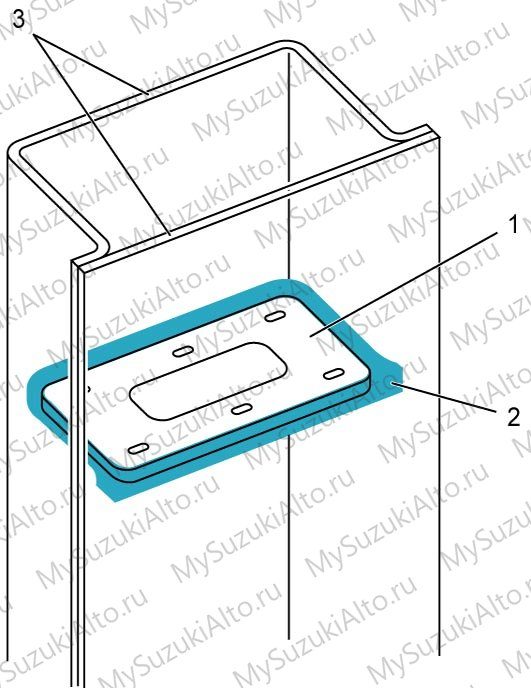

Ремонт зон заполнения пеной

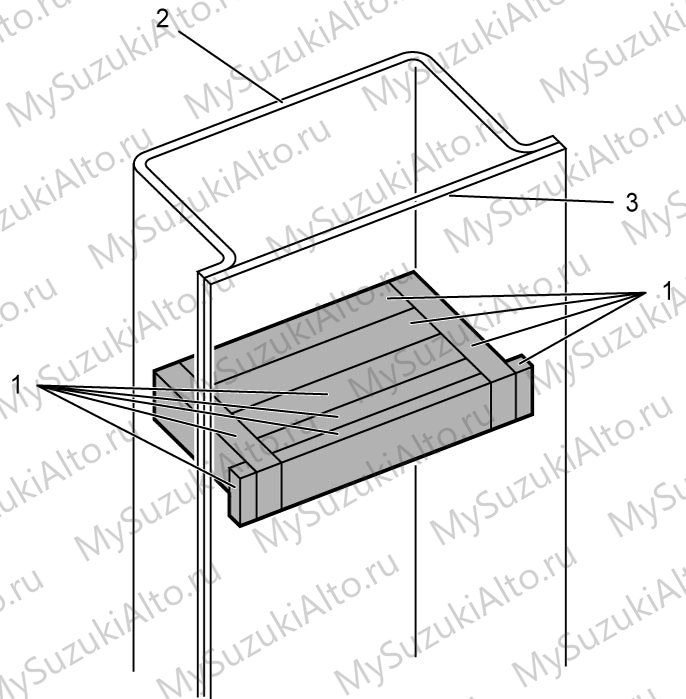

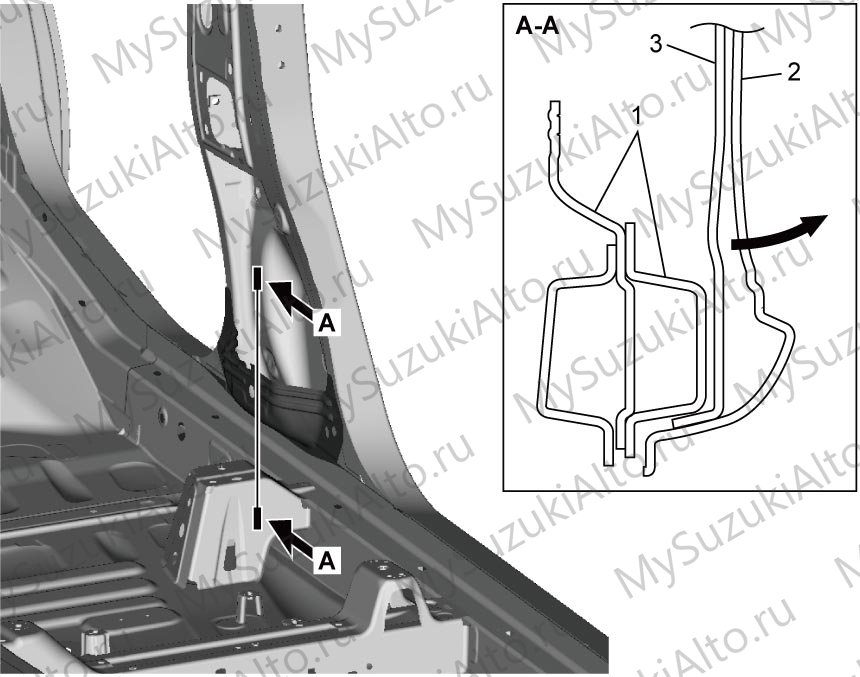

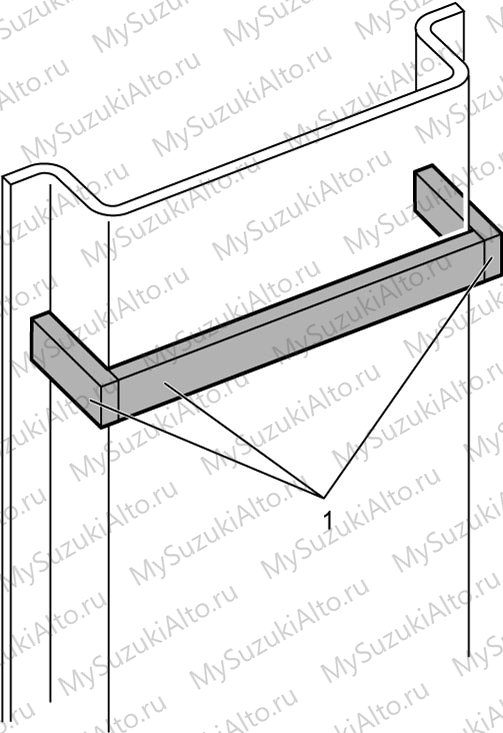

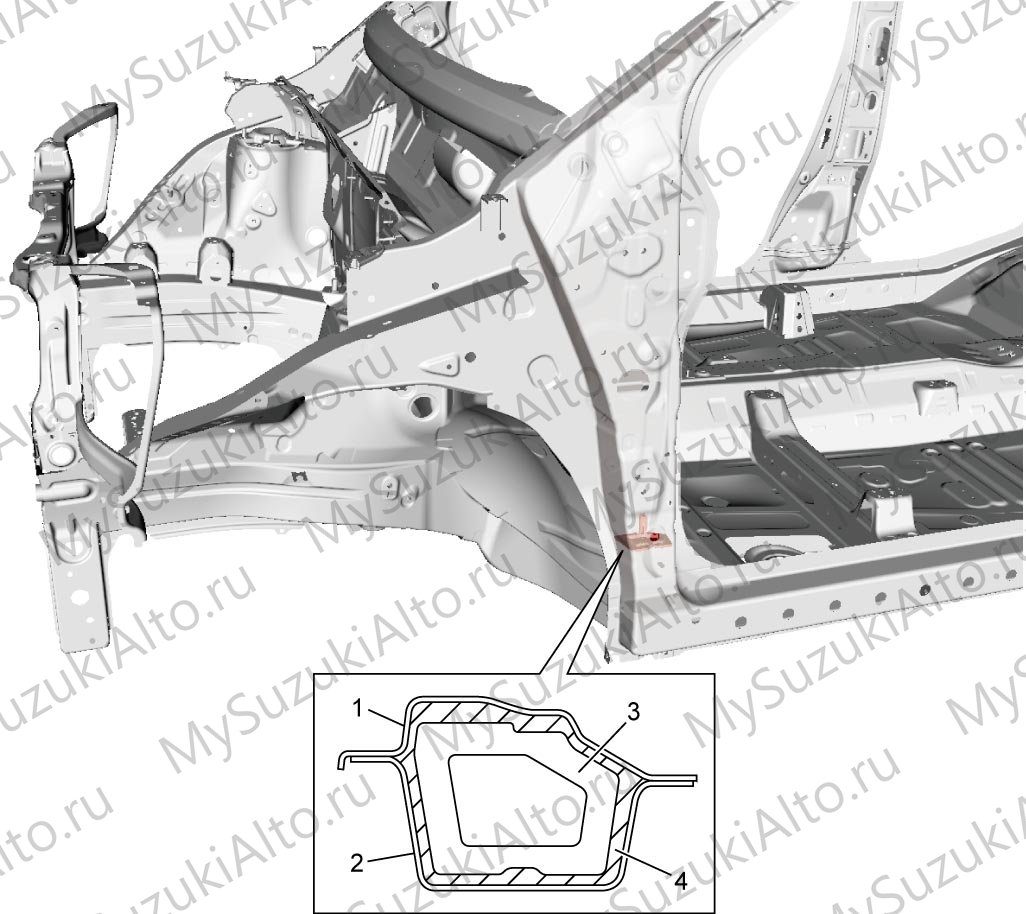

Зона заполнения пеной включает панель щита передка, усилитель передней стойки, перегородку и пеноматериал. При возможности повторного использования перегородки применяется вариант A: вокруг перегородки наносится стекольный клеевой состав и заполняется зазор между перегородкой и панелью. Если перегородку использовать нельзя, применяется вариант B: сменная прокладка устанавливается на место перегородки с максимальным заполнением зазора между панелями. В зонах применения пеноматериала прокладки из запасных частей устанавливаются с максимальным заполнением зазоров между панелями.

Из указанных материалов для этих работ применяется прокладка P/No. 83921-82C00.

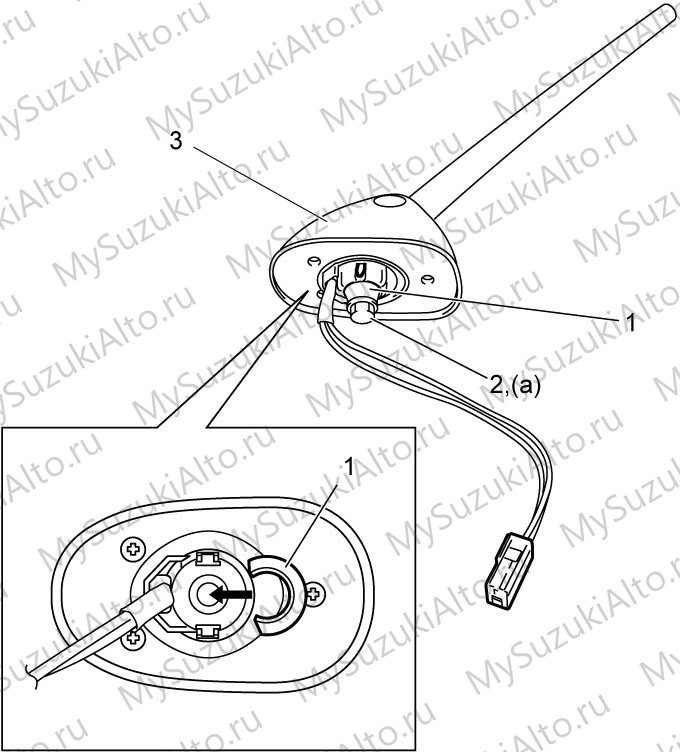

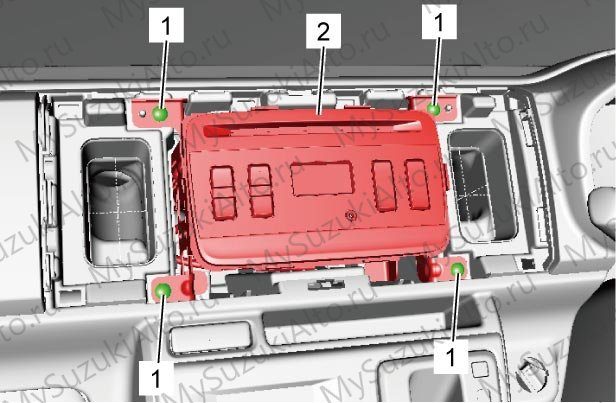

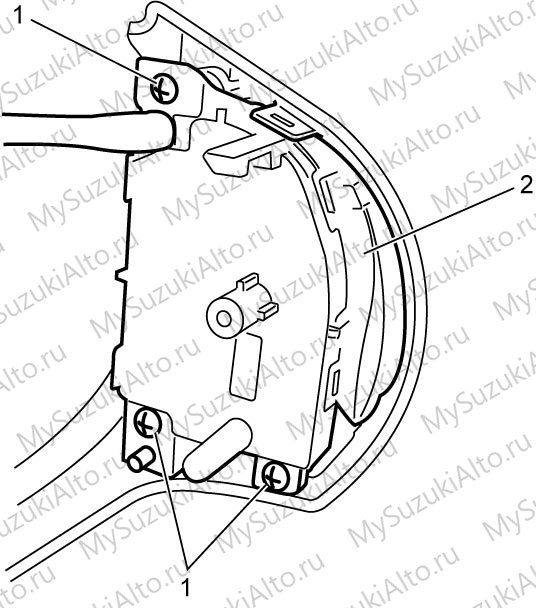

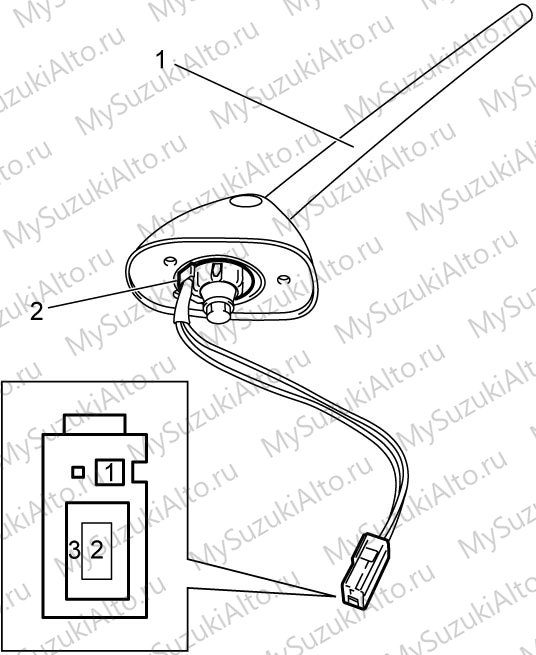

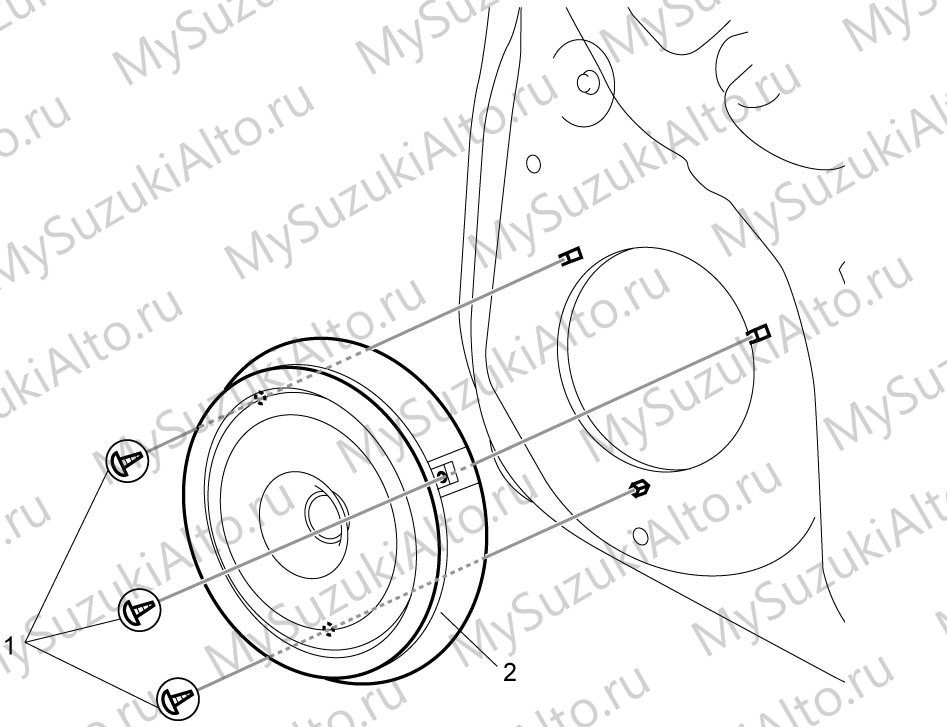

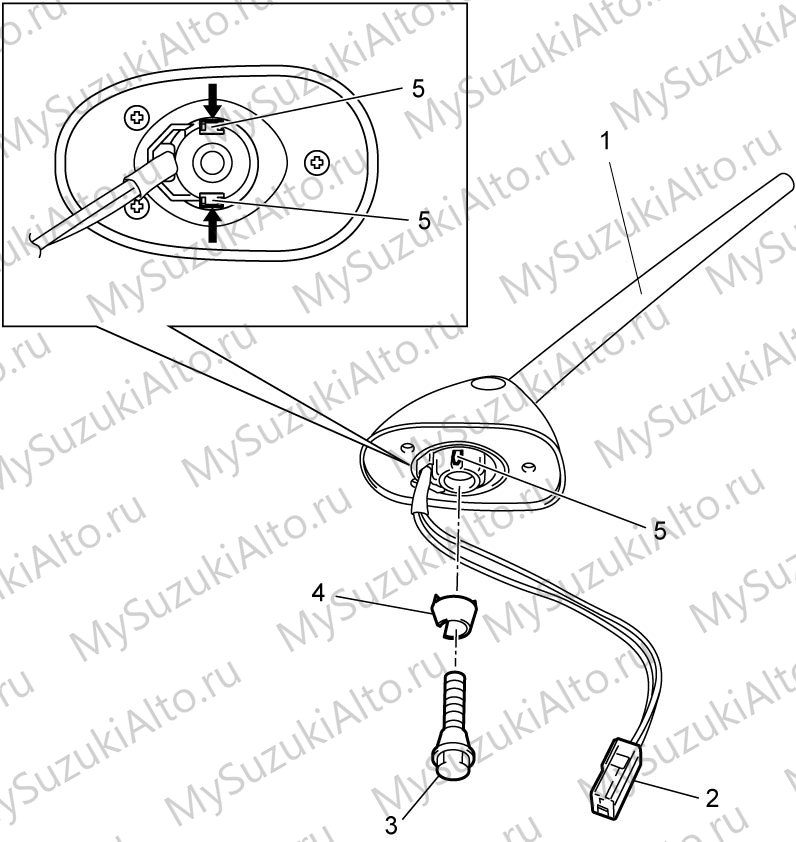

Аудиосистема (9O)

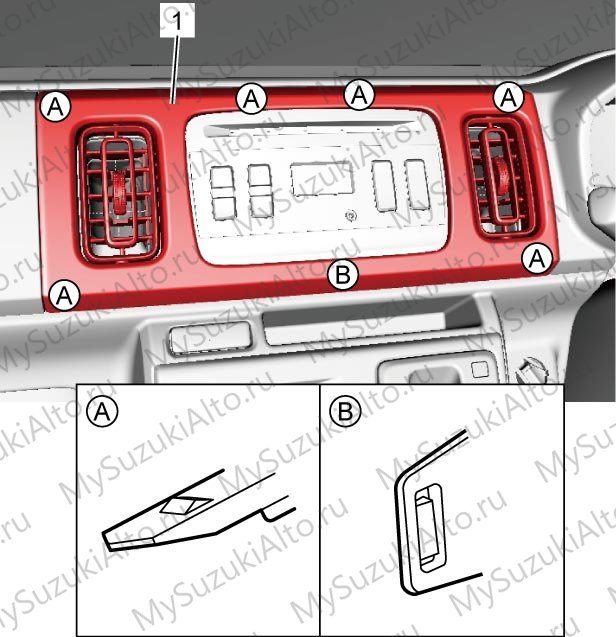

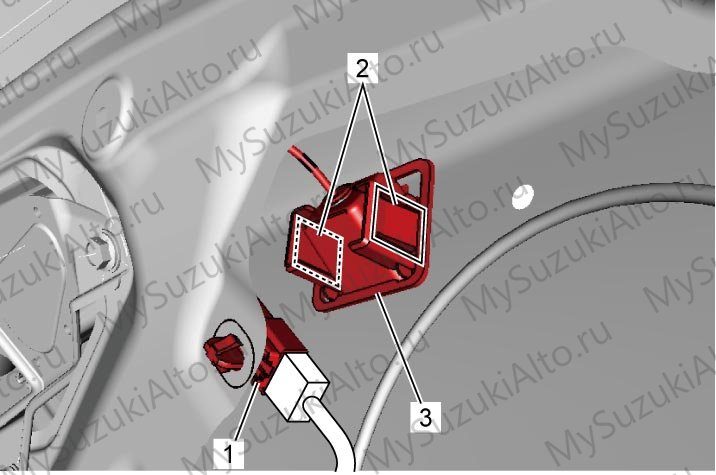

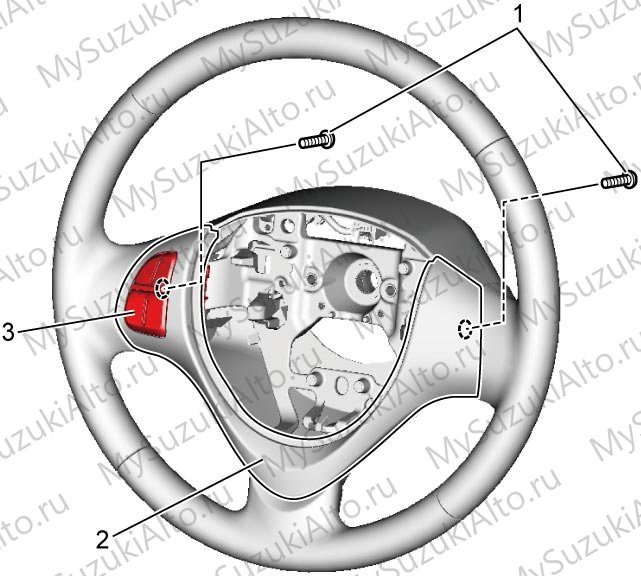

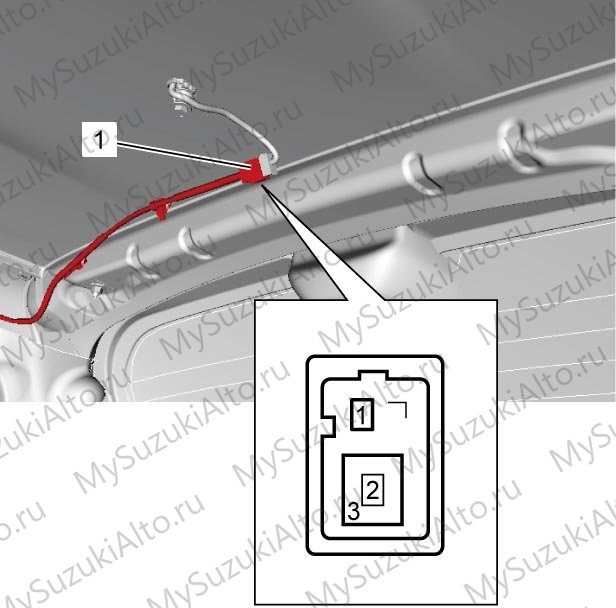

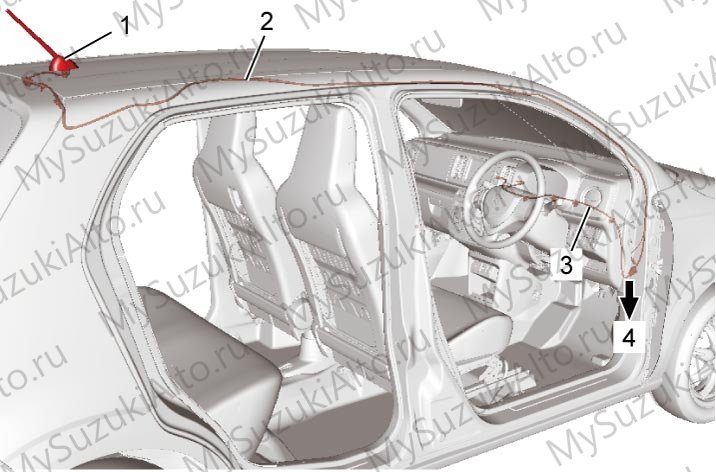

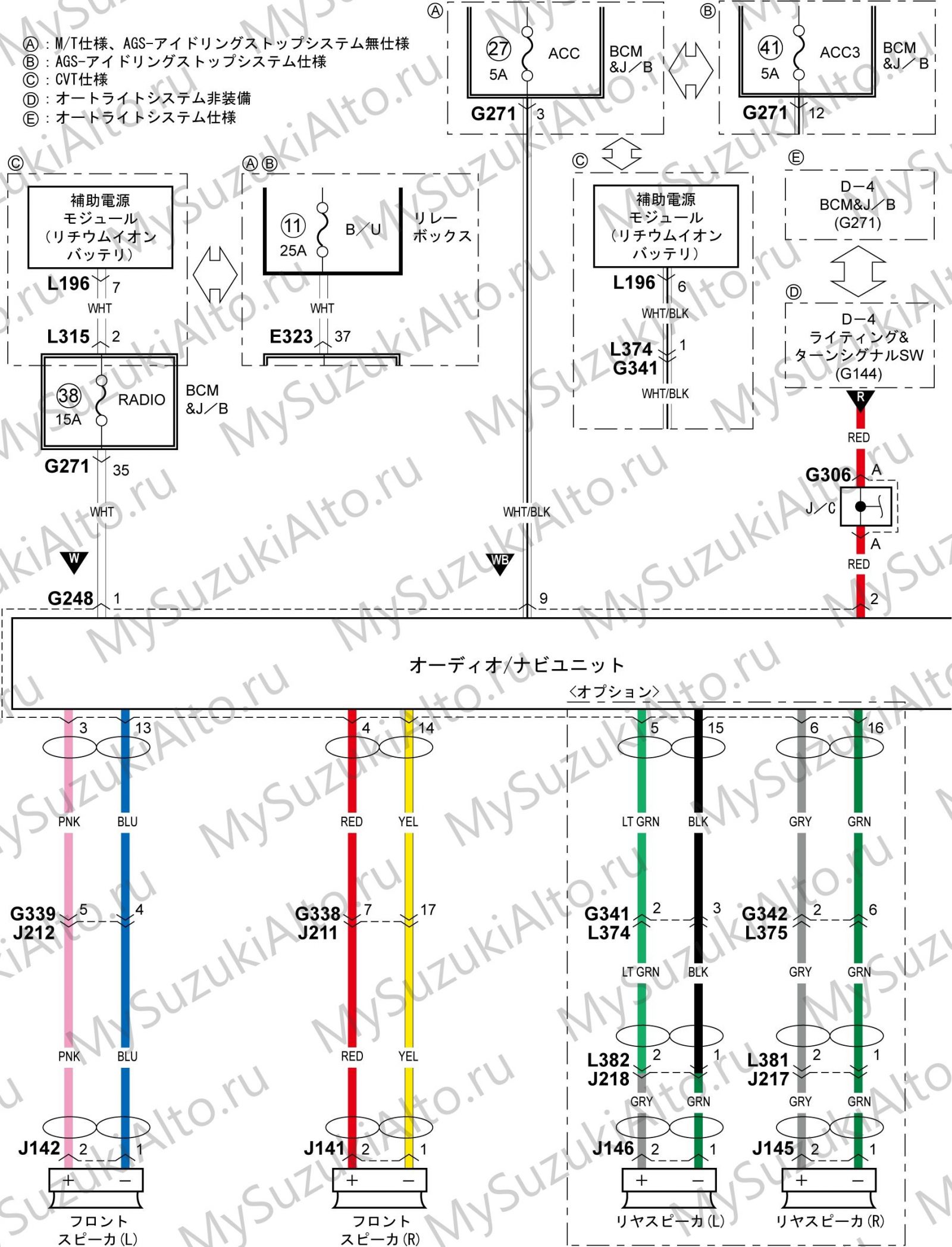

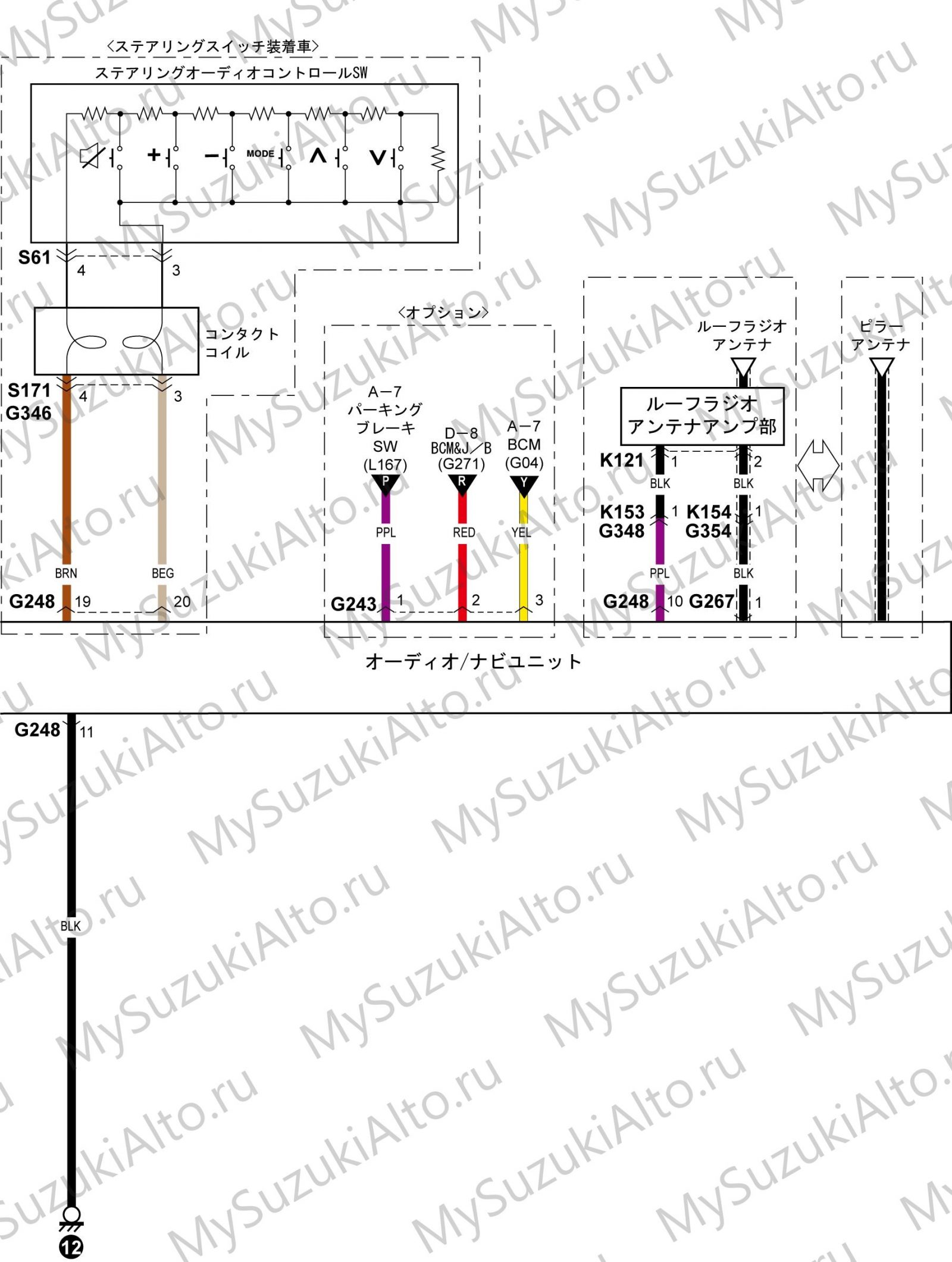

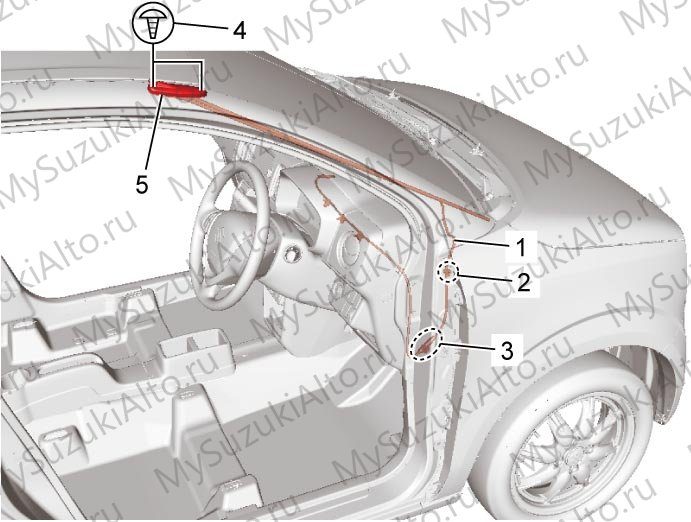

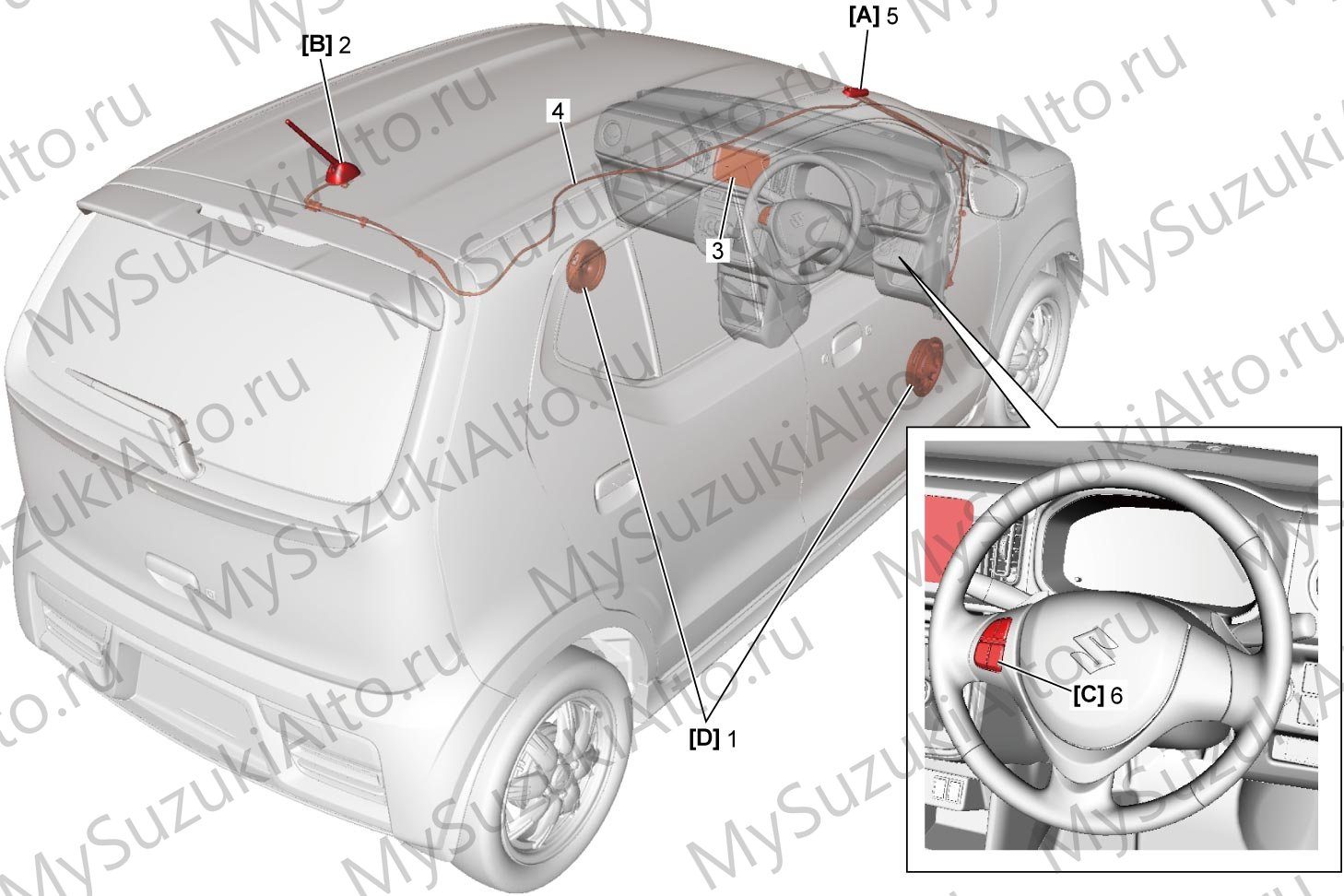

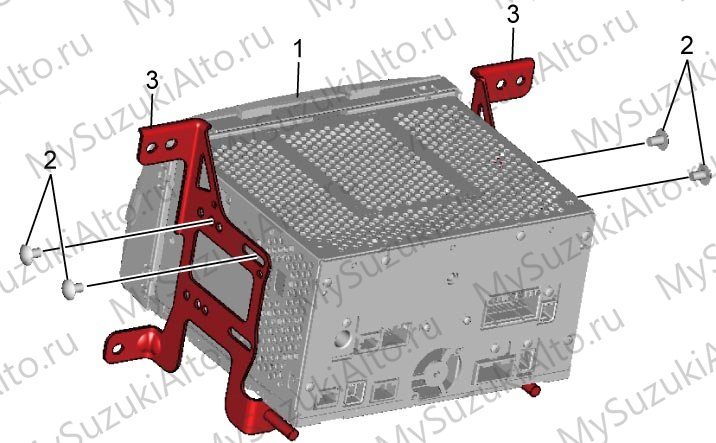

• Схема и конфигурация аудиосистемы.
• Диагностика по симптомам: система не включается, не принимает радиостанции, нет звука из динамиков.

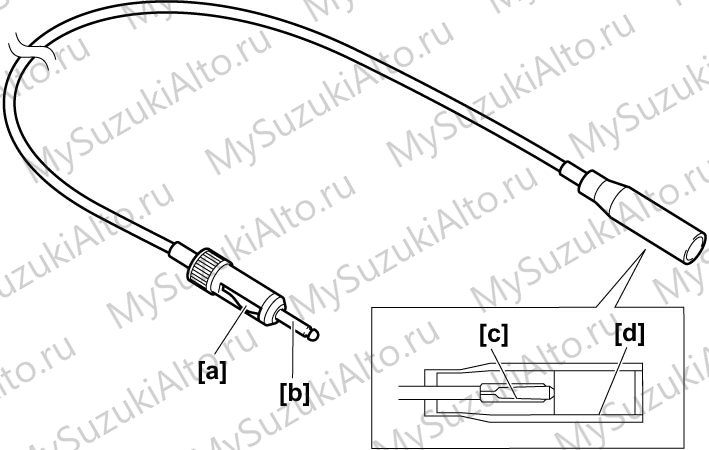

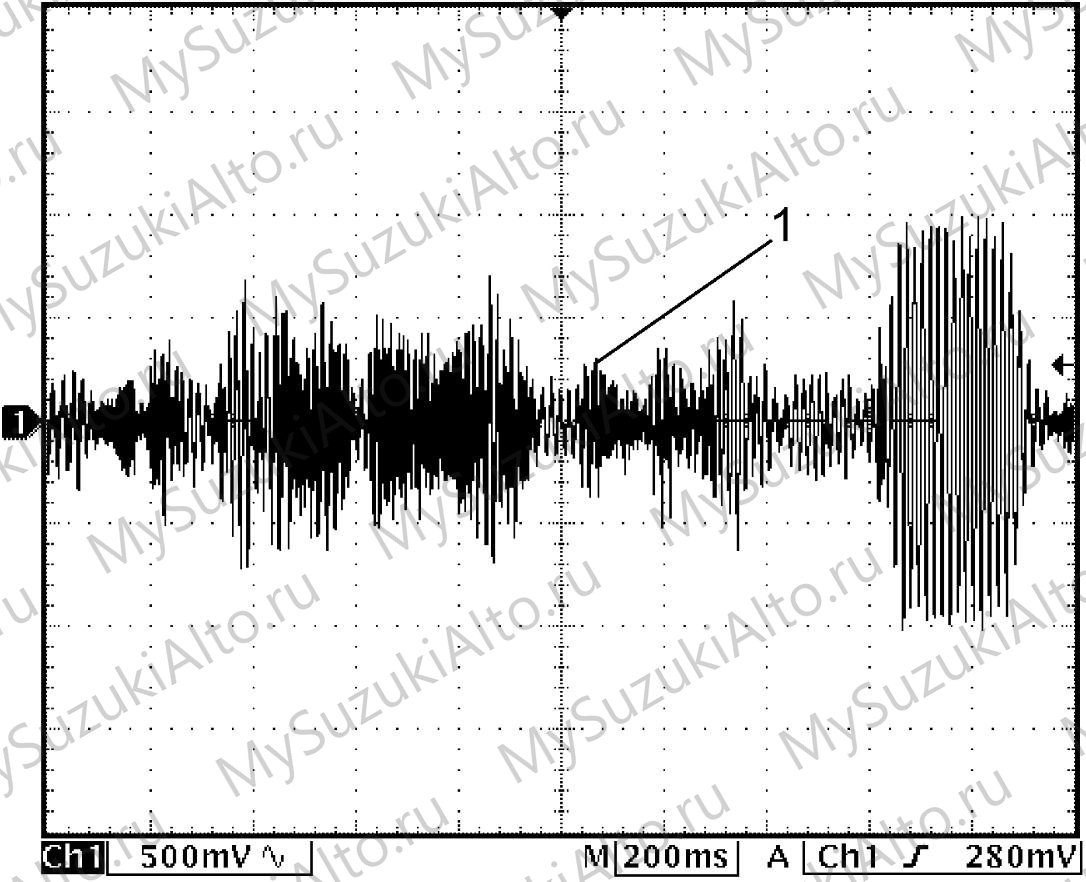

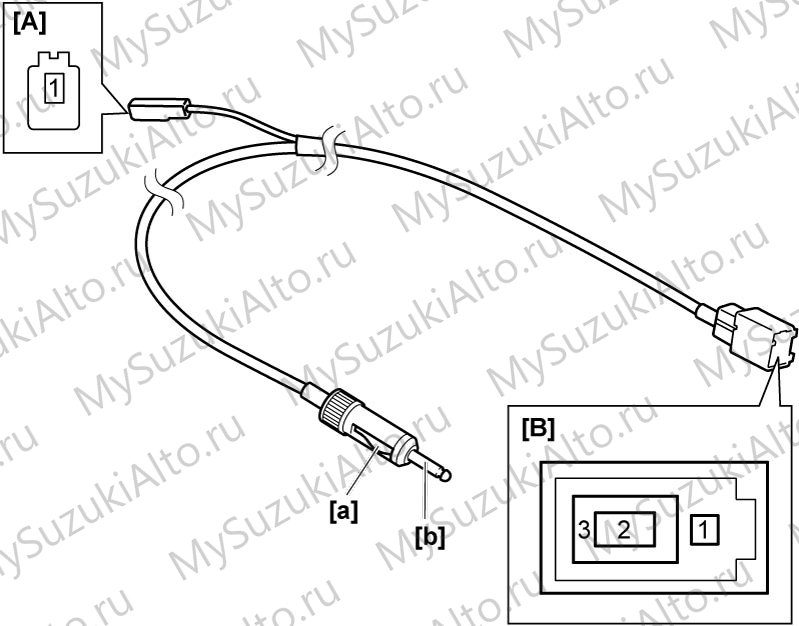

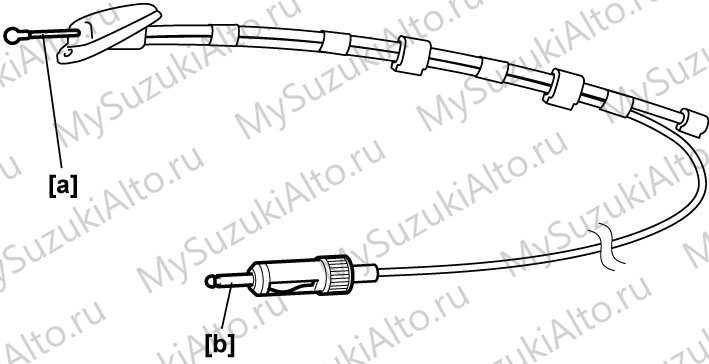

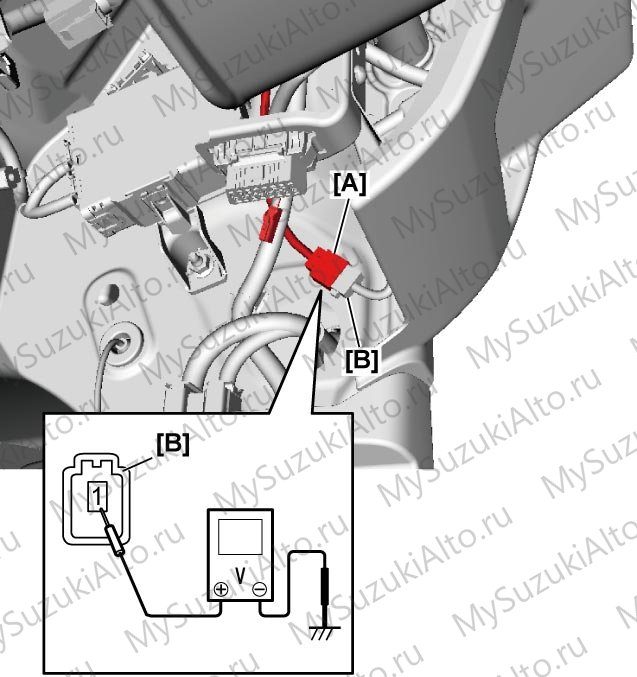

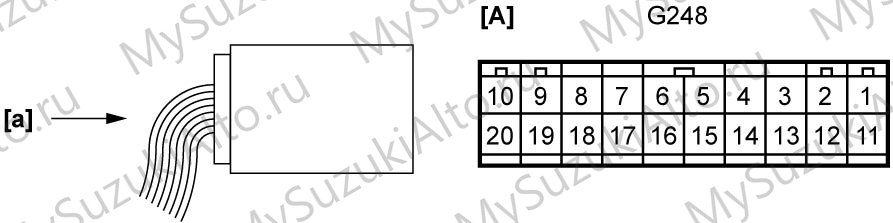

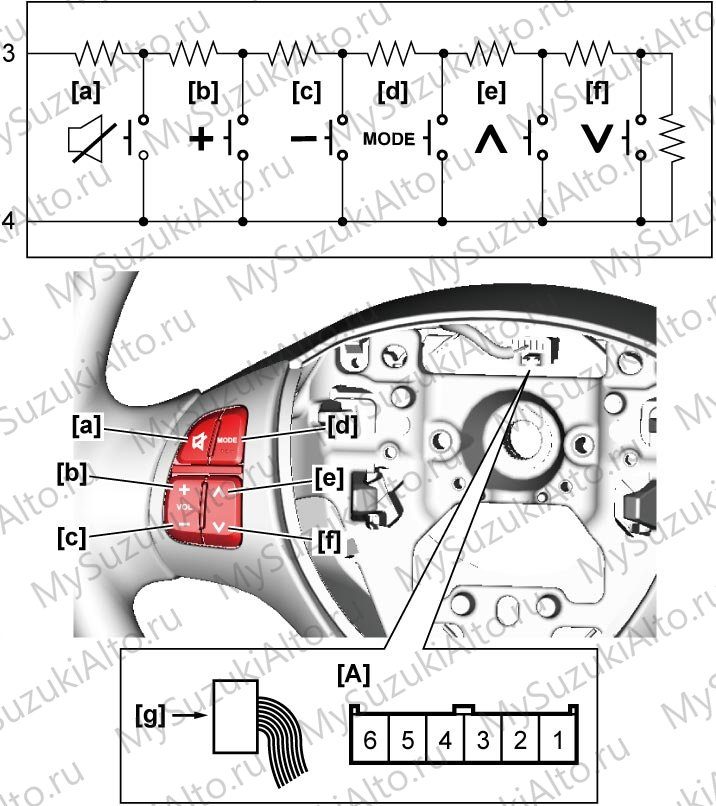

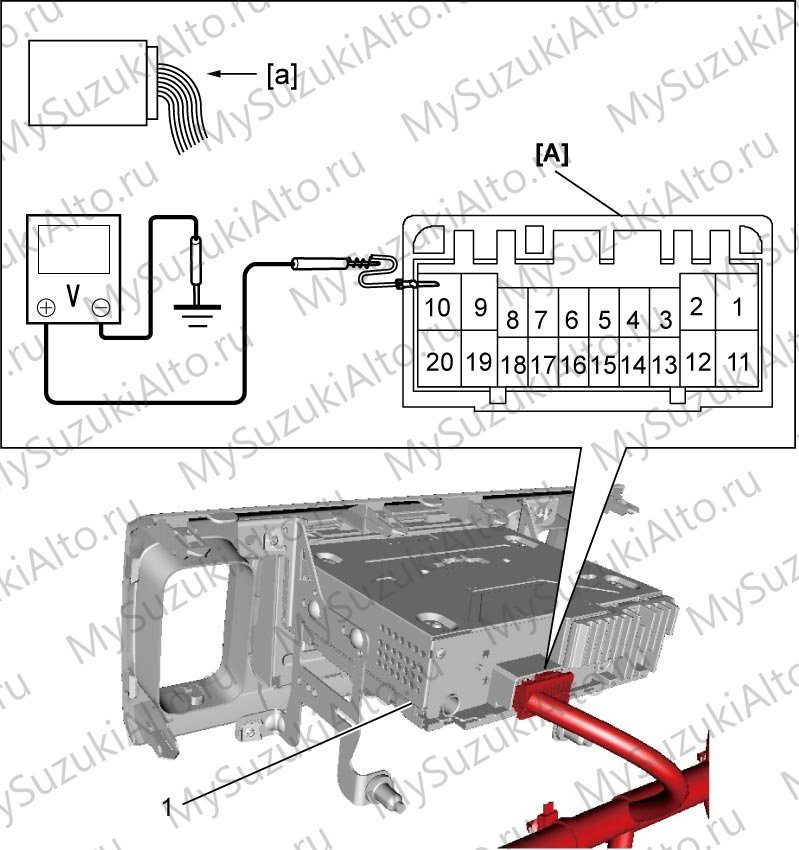

• Проверка цепей аудиосистемы.

Электронные системы кузова с CAN, иммобилайзером и «стоп-стартом» — в разделе 10; общая часть с обозначениями и цветами проводки — в разделе 0; коды неисправностей двигателя — на странице Коды неисправностей R06A.
