Раздел 10 заводского руководства: кузовная электроника BCM, иммобилайзер, keyless push start, шина CAN, «стоп-старт» с литий-ионным модулем и радарная поддержка торможения.

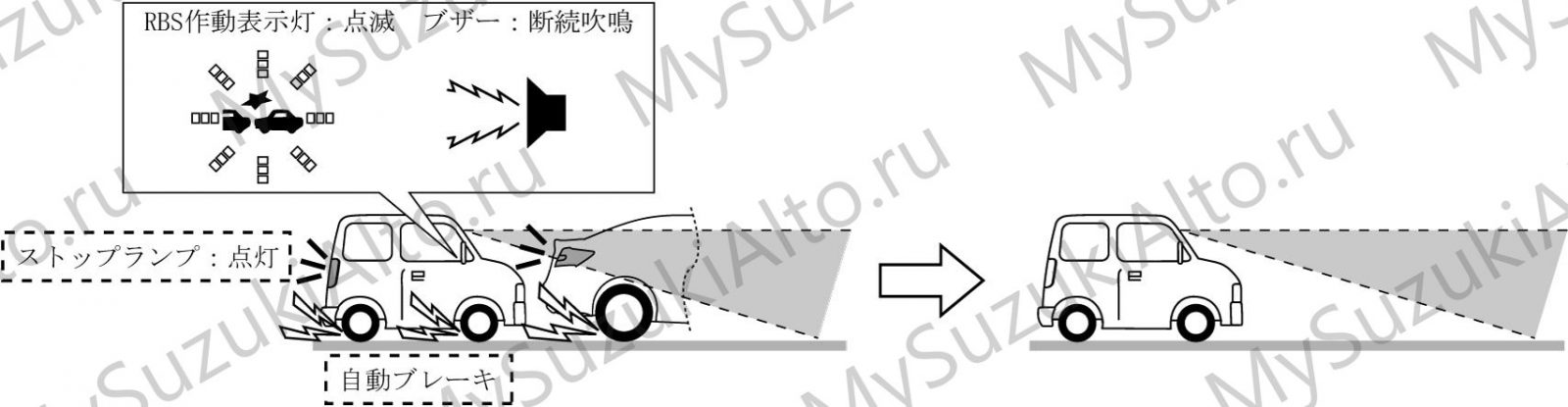

Раздел 10 описывает электронные системы кузова: блок управления кузовной электроникой BCM, иммобилайзер, систему запуска кнопкой с дистанционным пультом, шину CAN, систему «стоп-старт» с контроллером ENG A-STOP и вспомогательным литий-ионным модулем питания, а также радарную поддержку торможения.
Состав систем

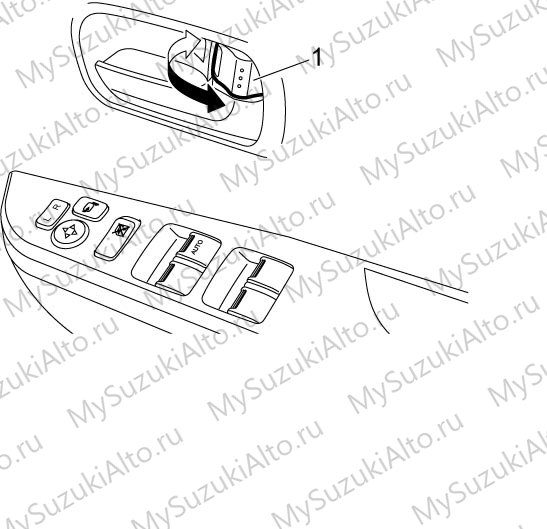

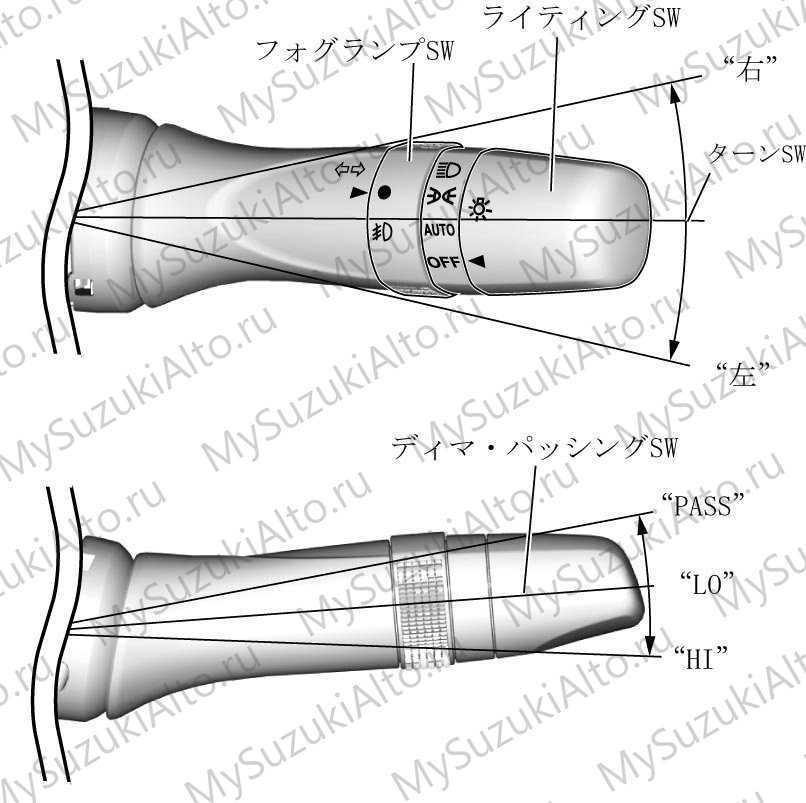

BCM управляет освещением салона, центральным замком, стеклоподъёмниками, обогревами, звуковым сигналом и охранной сигнализацией, обмениваясь данными по шине CAN.

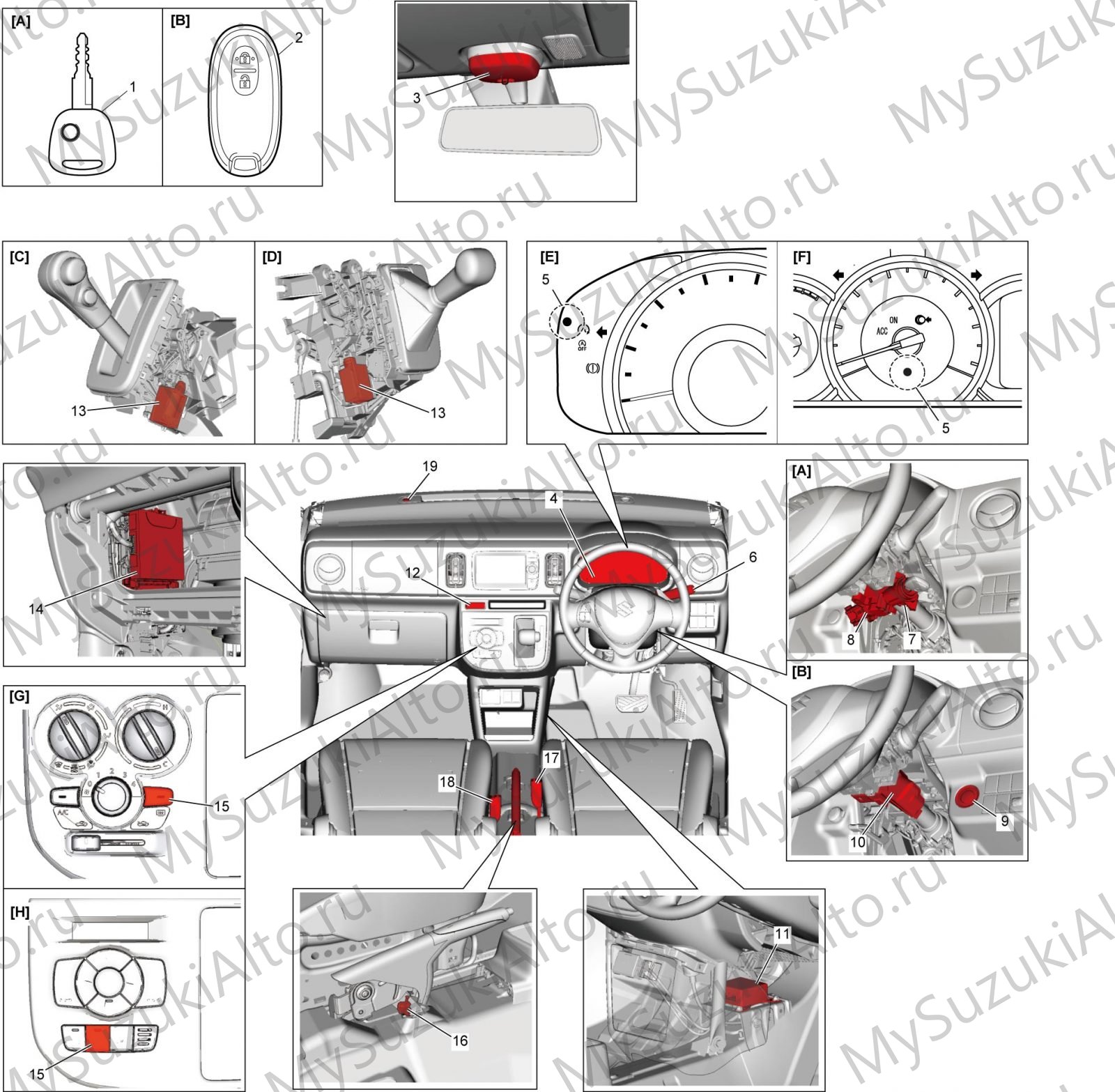

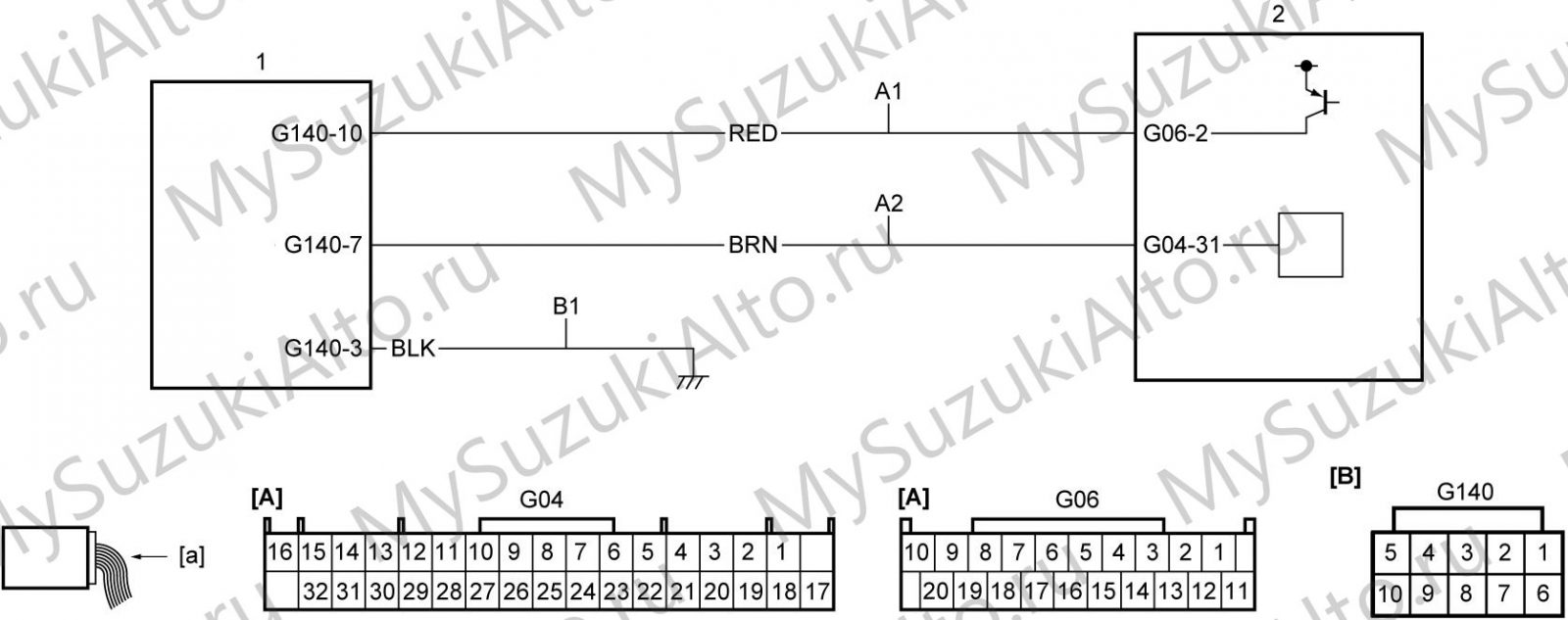

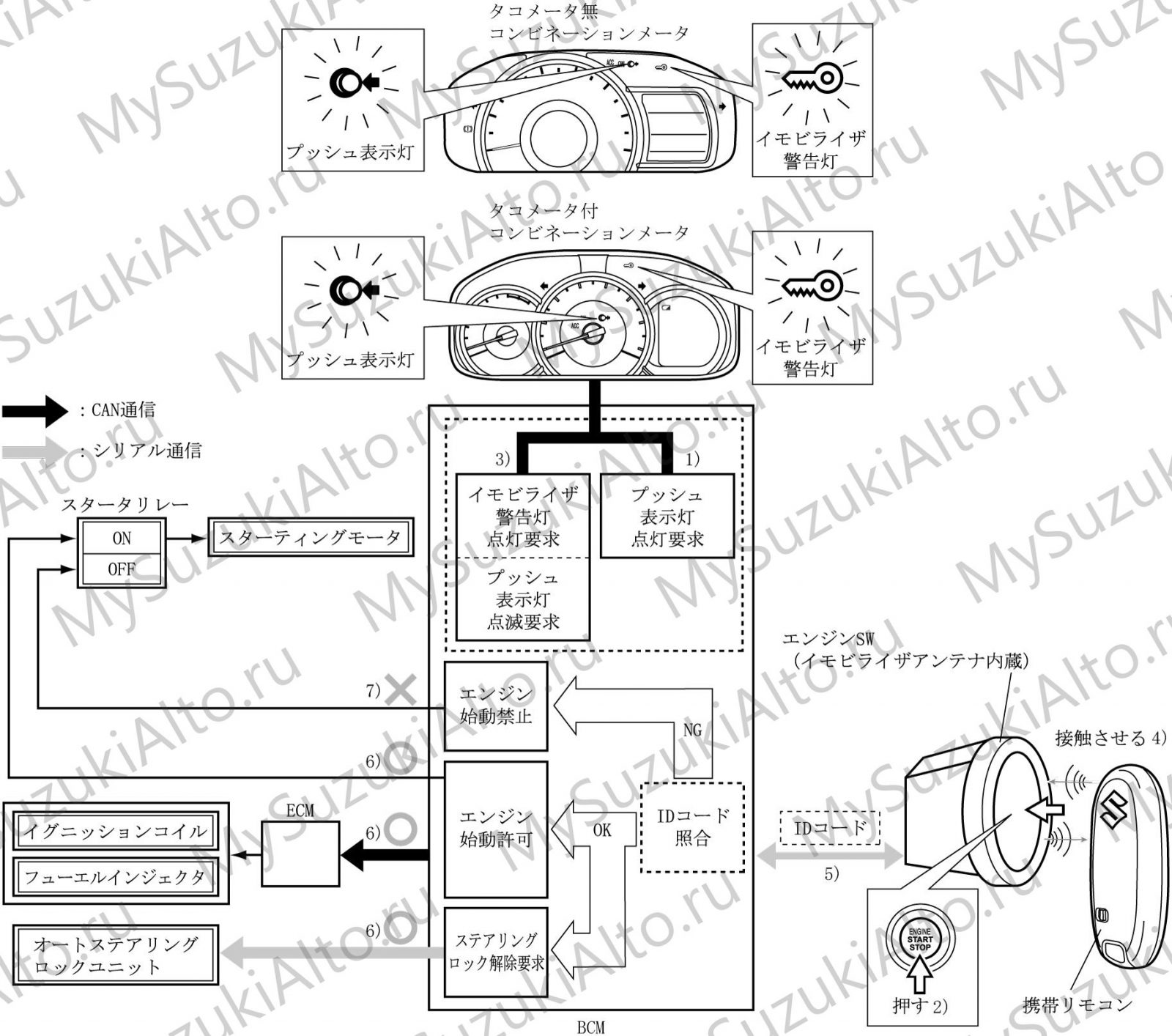

Иммобилайзер работает совместно с ECM и BCM: регистрируются идентификационный код иммобилайзера и коды мобильных пультов.

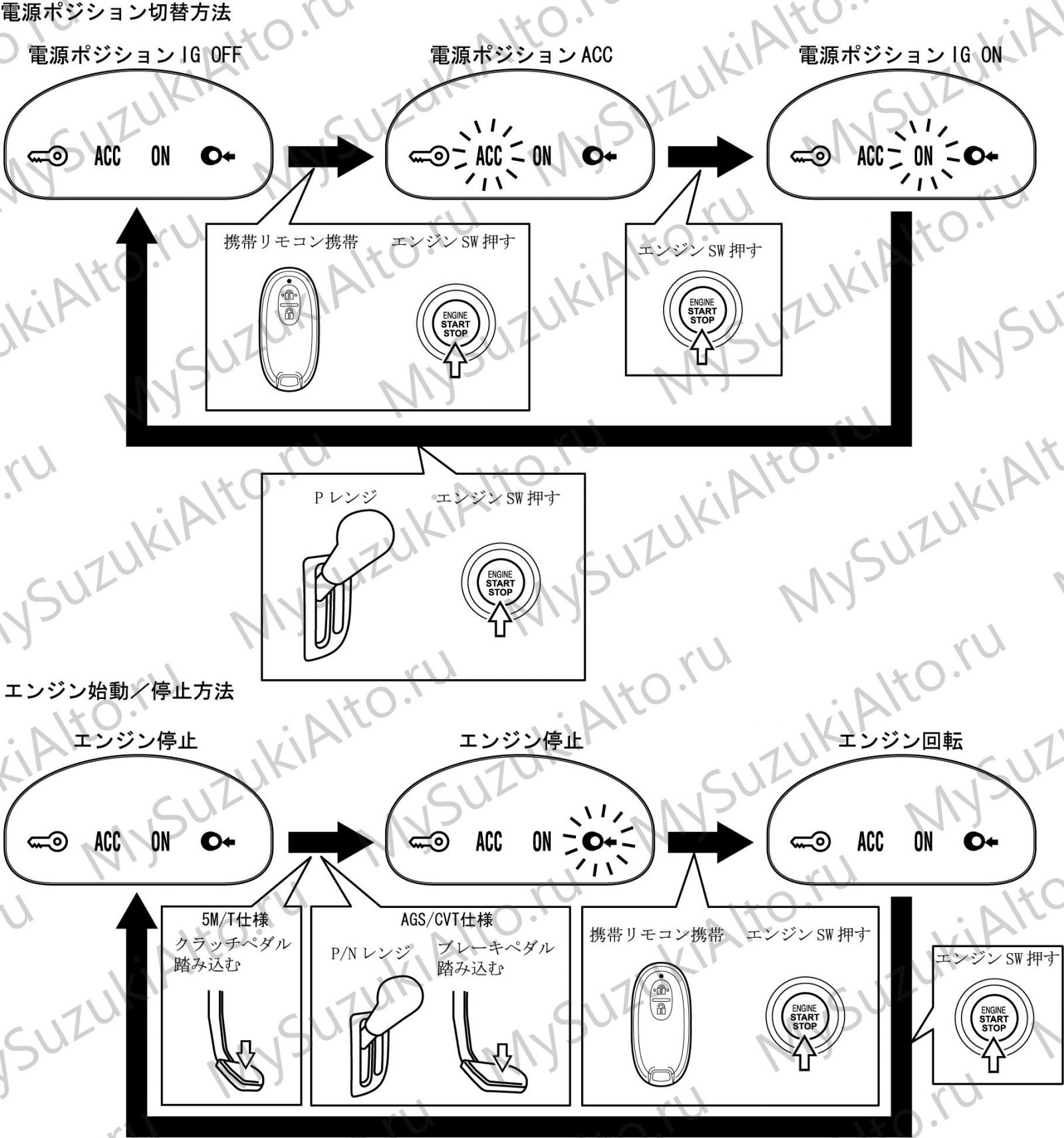

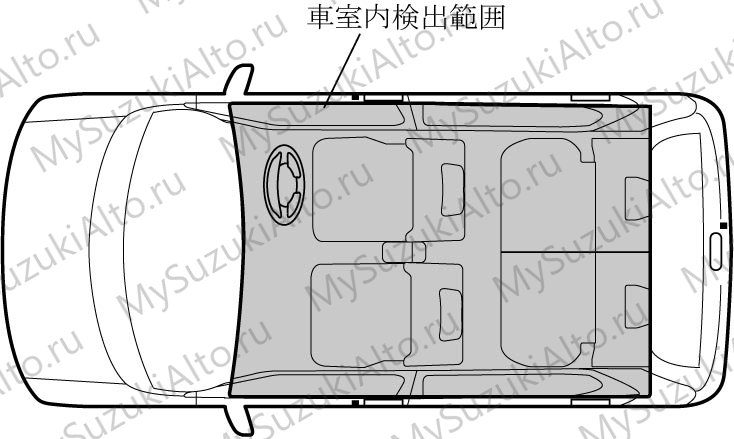

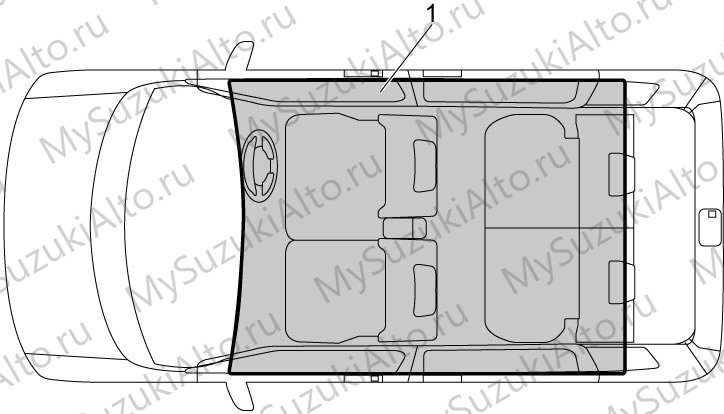

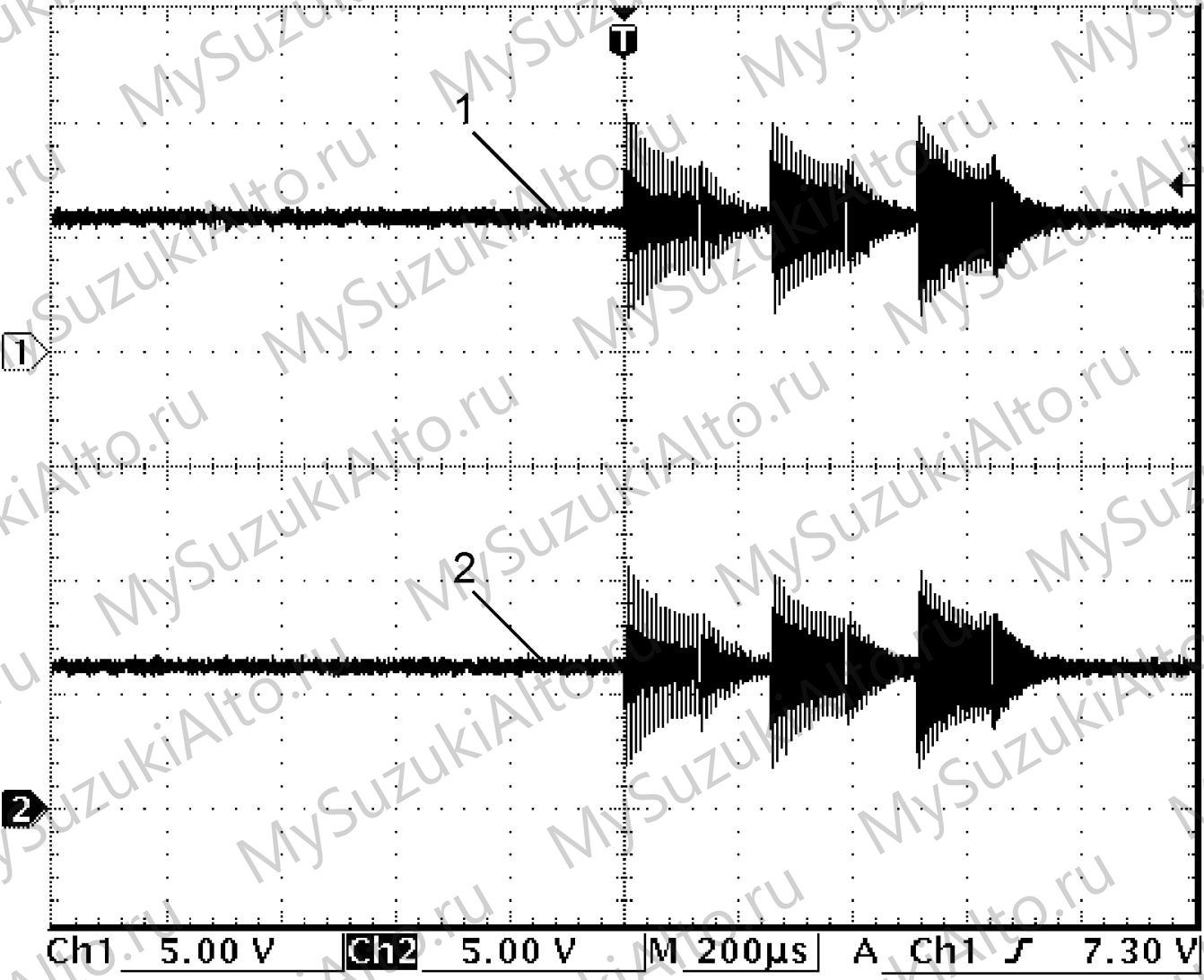

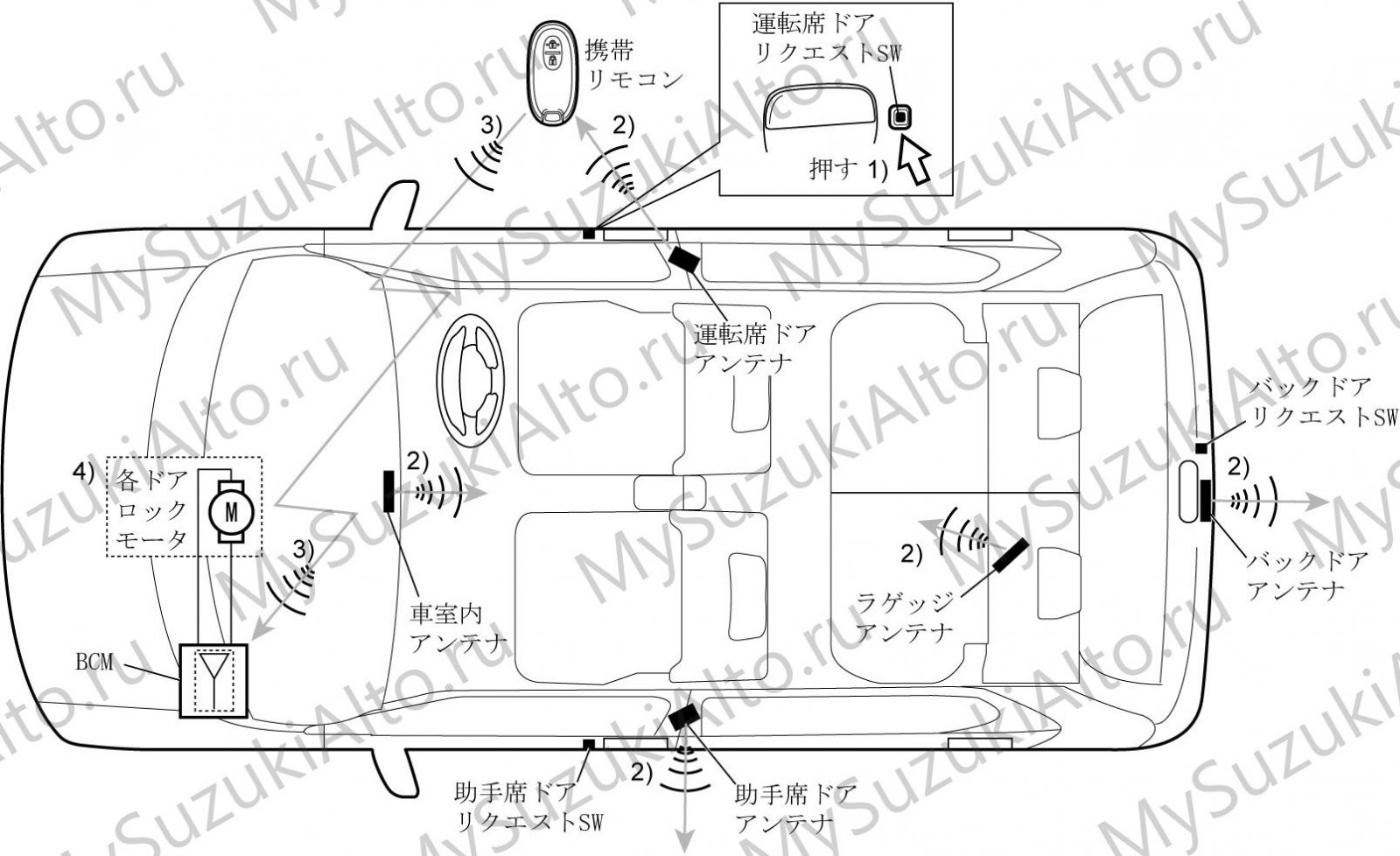

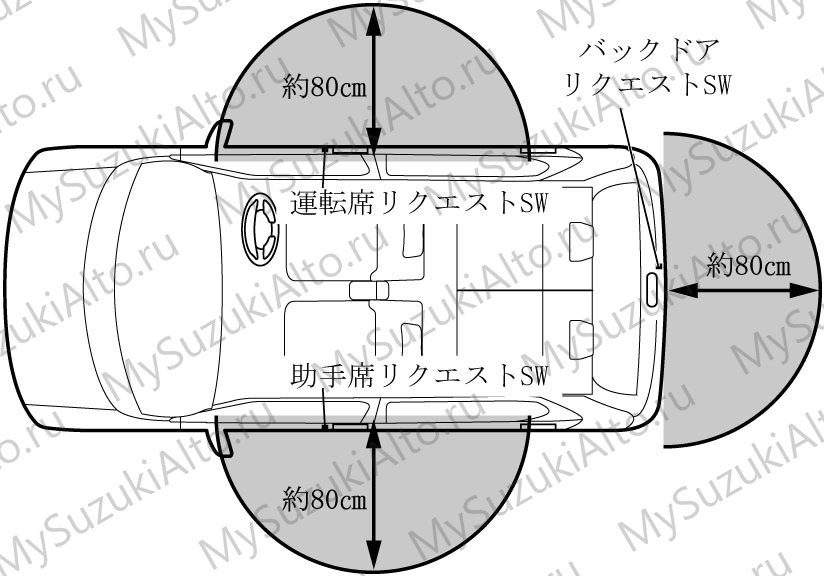

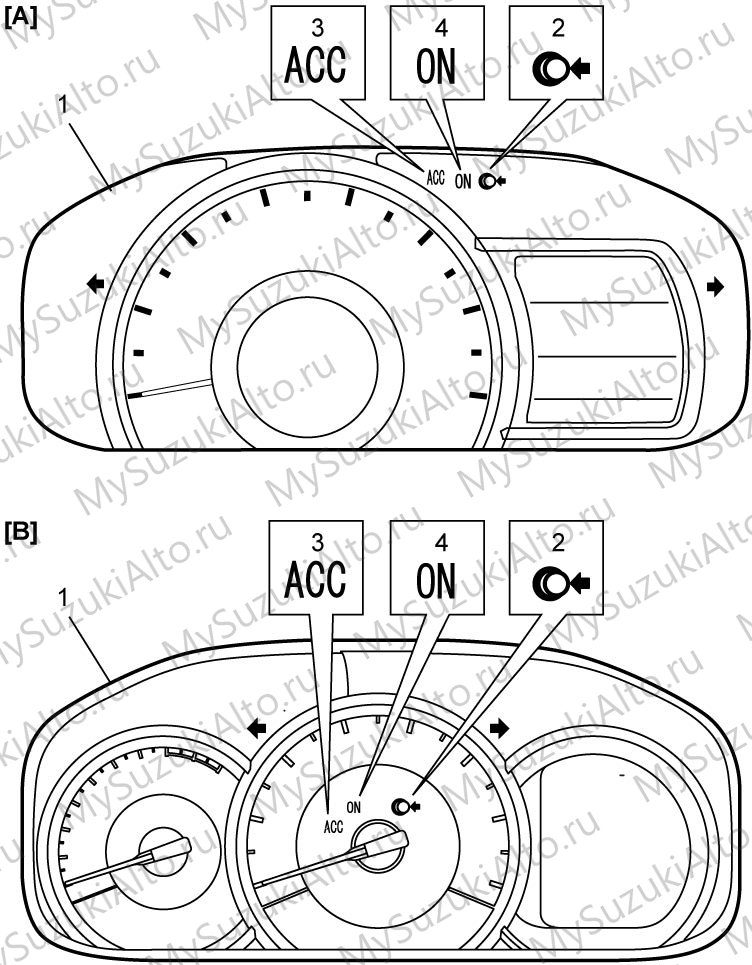

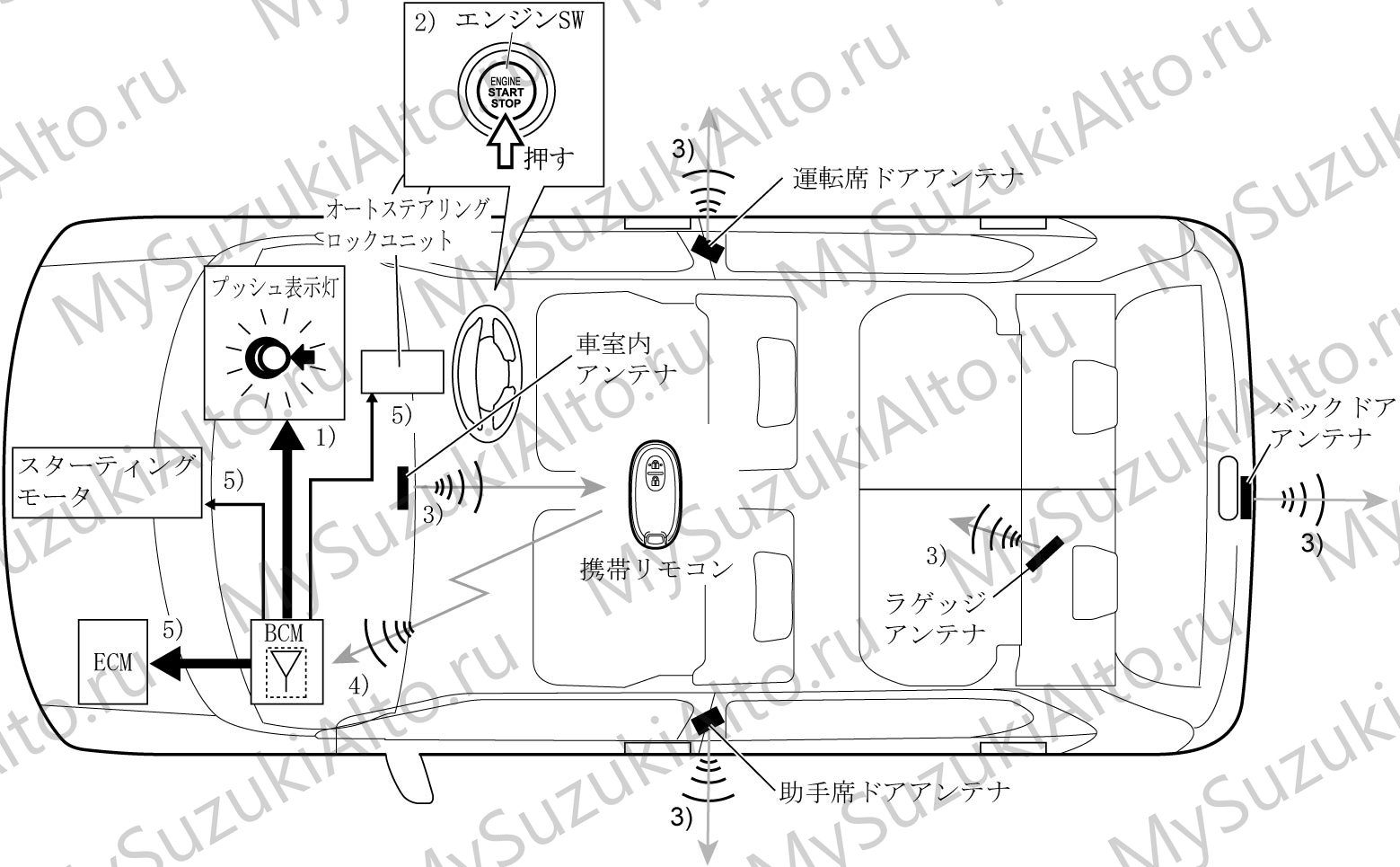

Система запуска кнопкой использует антенны в салоне, багажнике и дверях, определяя положение пульта.

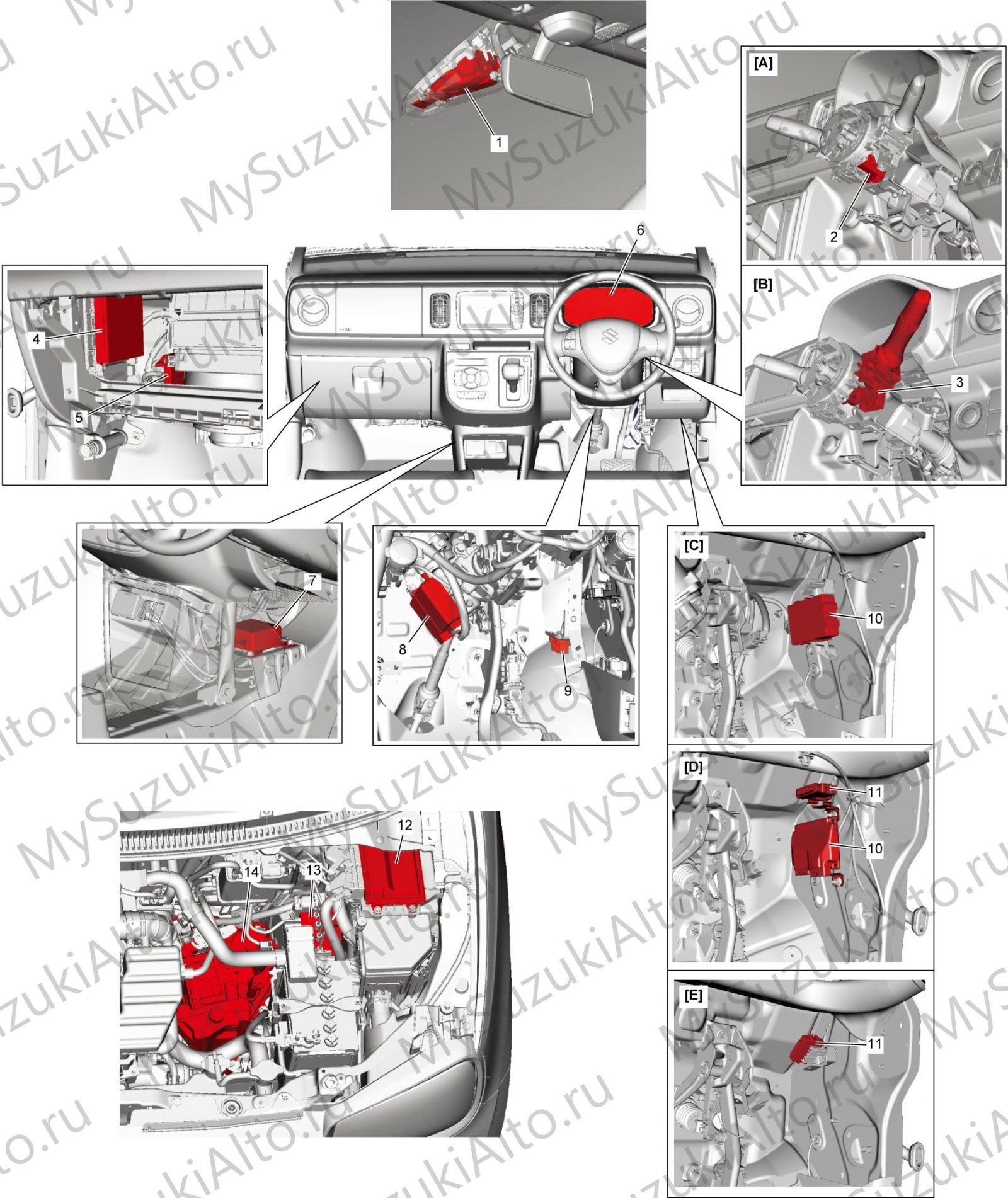

Шина CAN связывает ECM, TCM, ESP, усилитель руля, BCM, комбинацию приборов, блок подушек, контроллер ENG A-STOP и контроллер автоматического торможения.

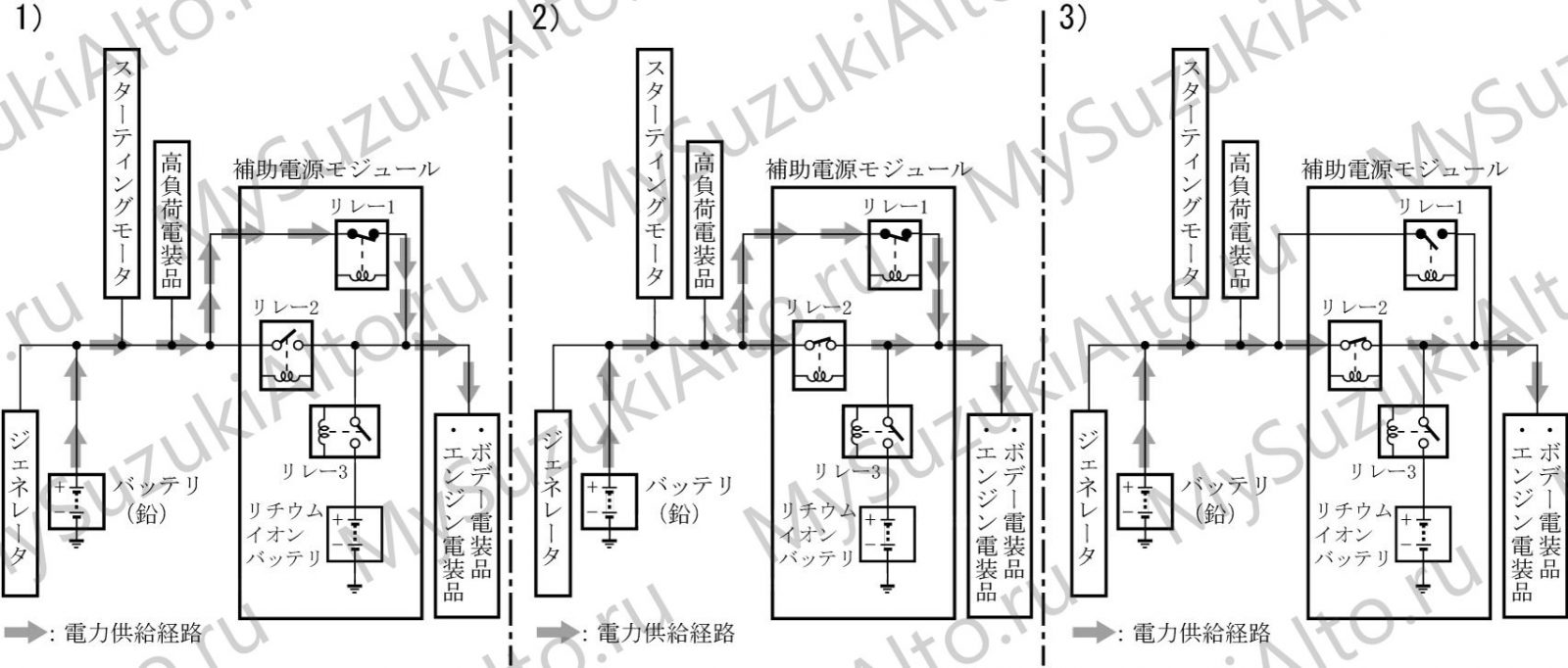

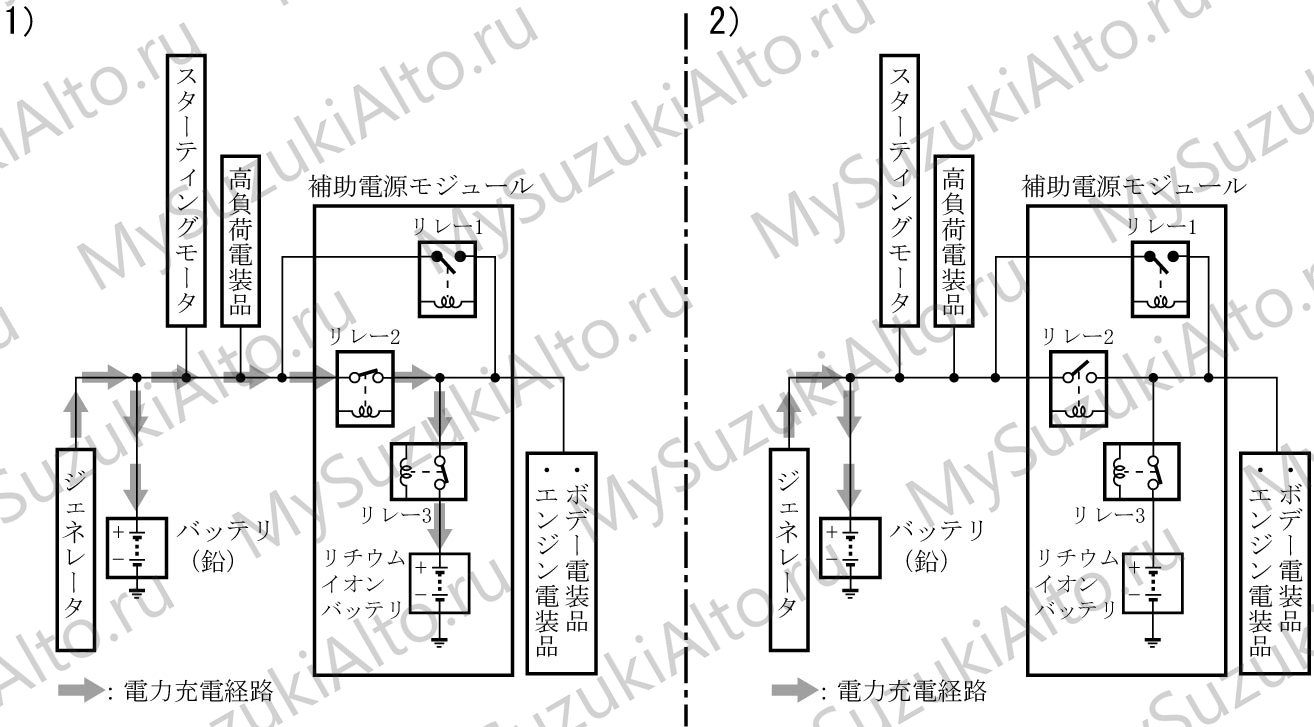

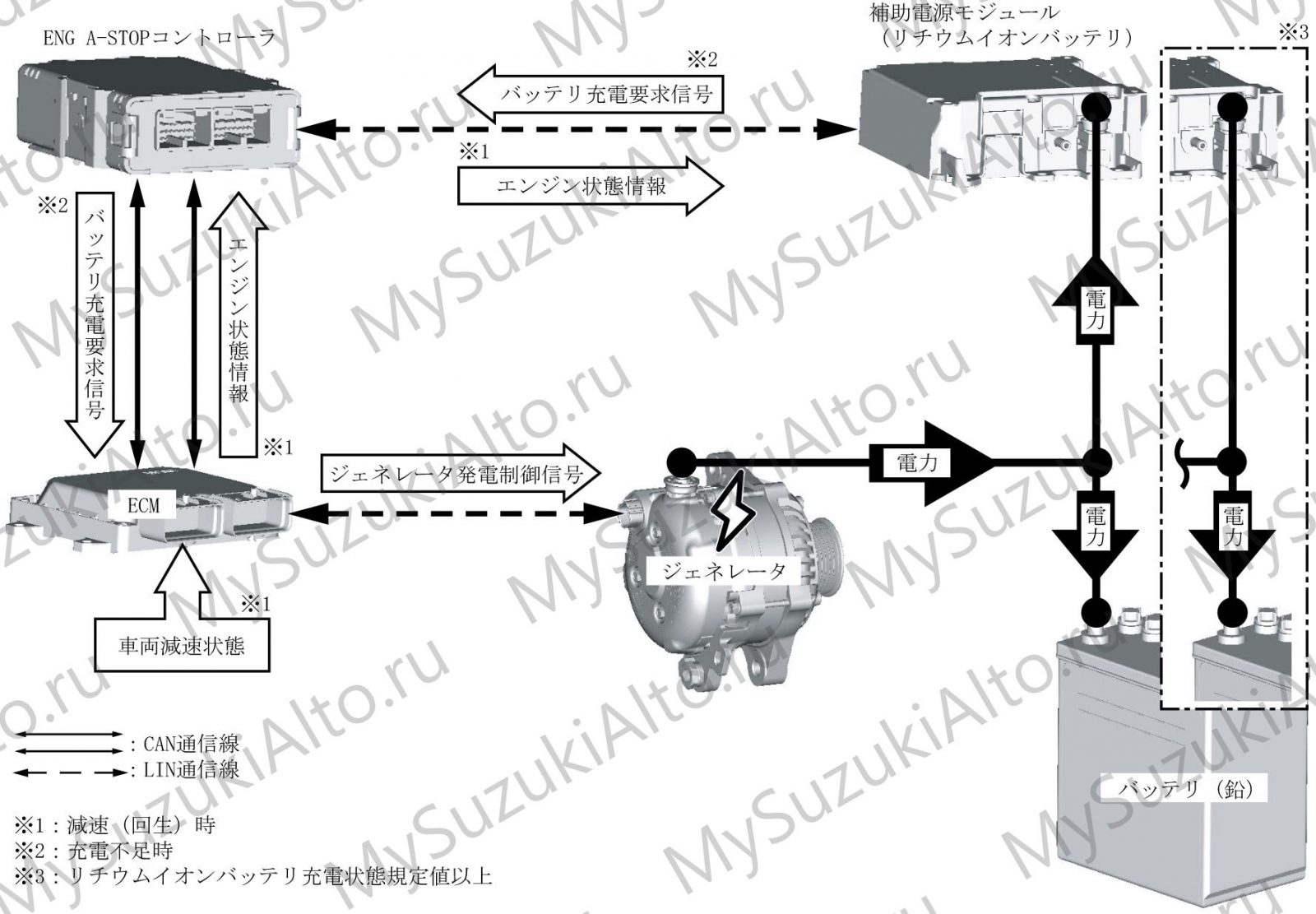

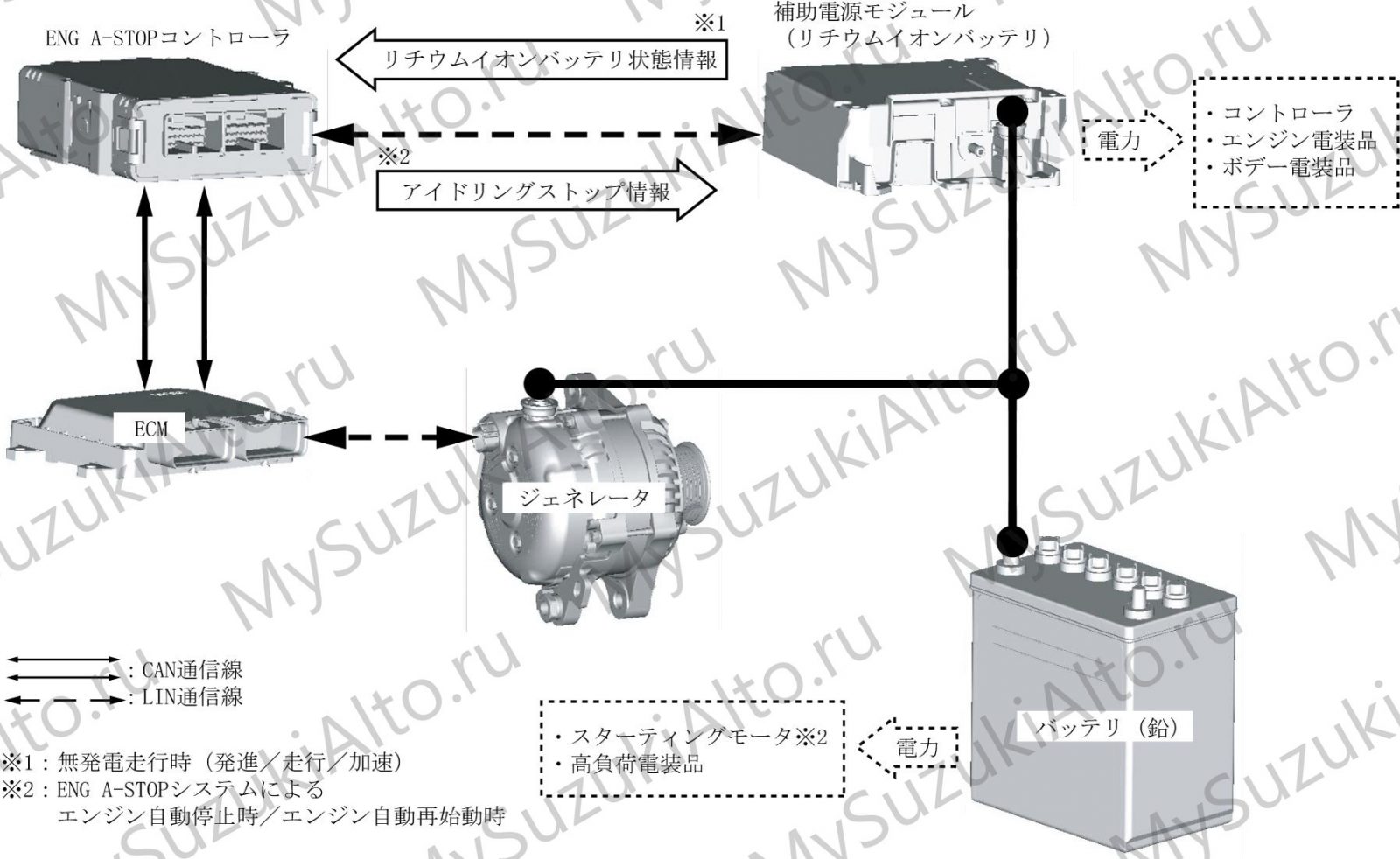

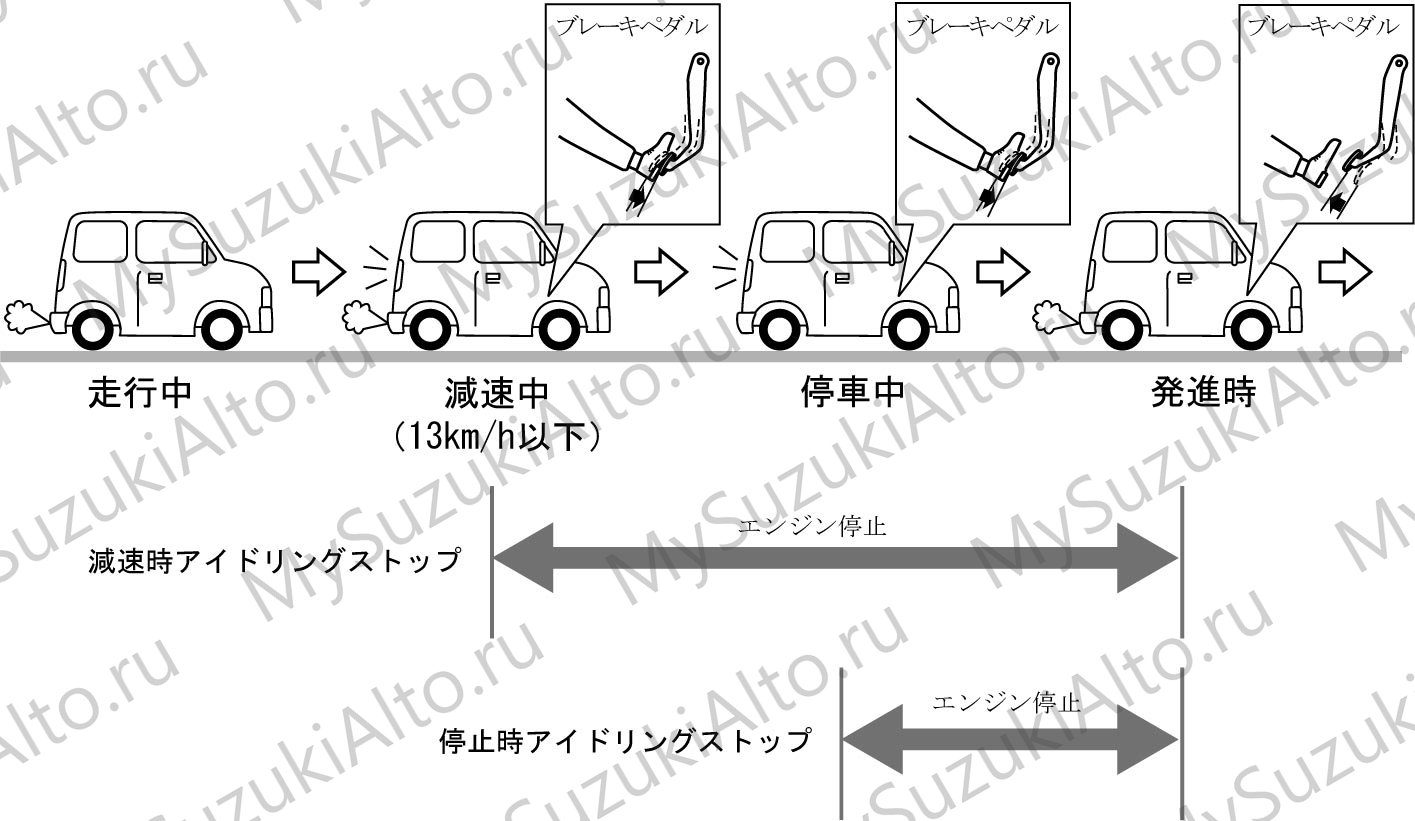

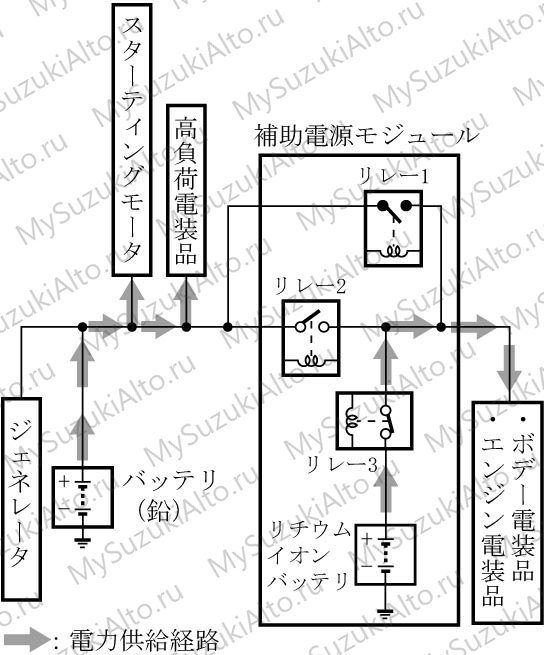

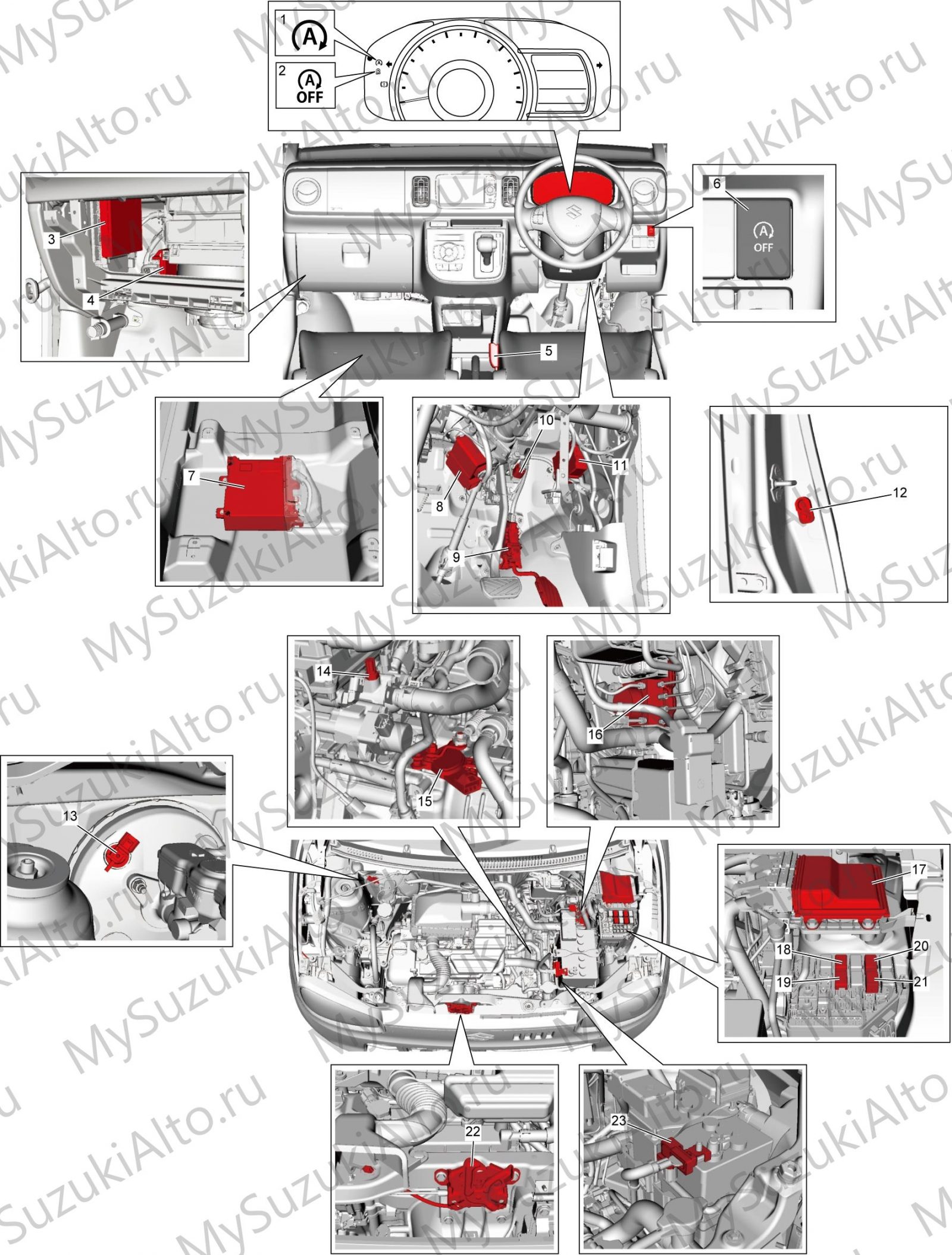

Система «стоп-старт» на исполнении NA-VVT дополнена вспомогательным модулем питания с литий-ионной батареей и блоком управления BMU.

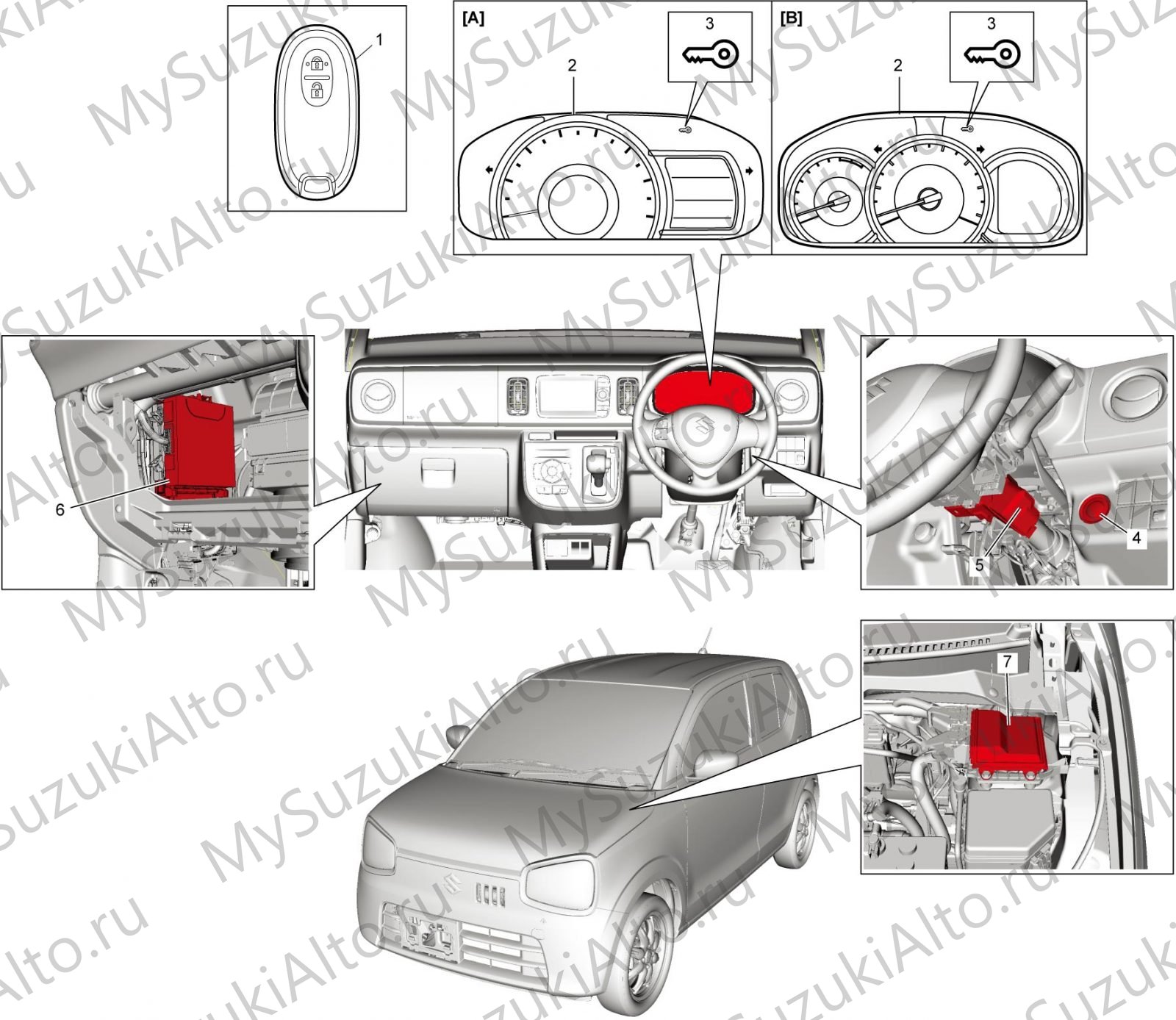

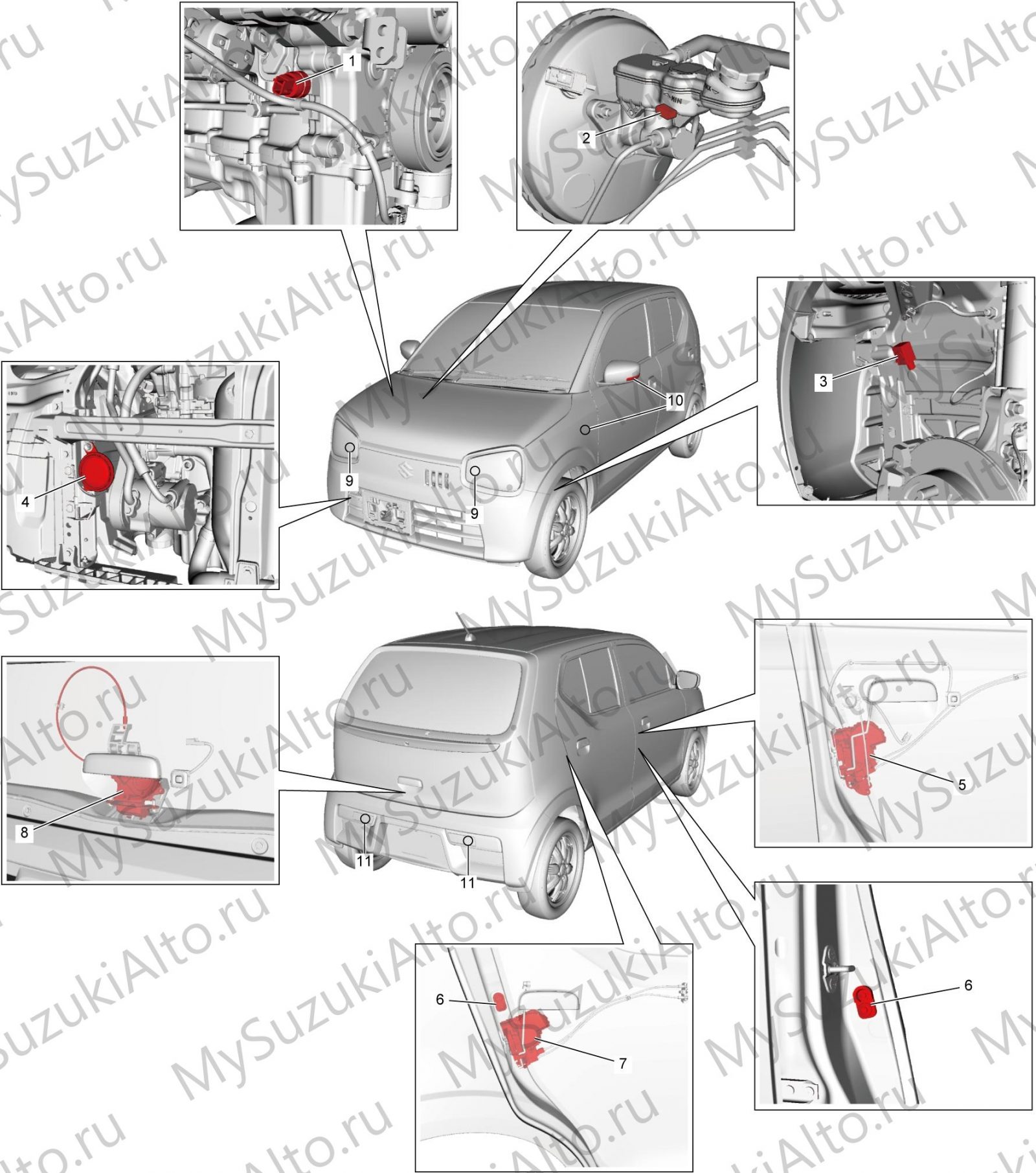

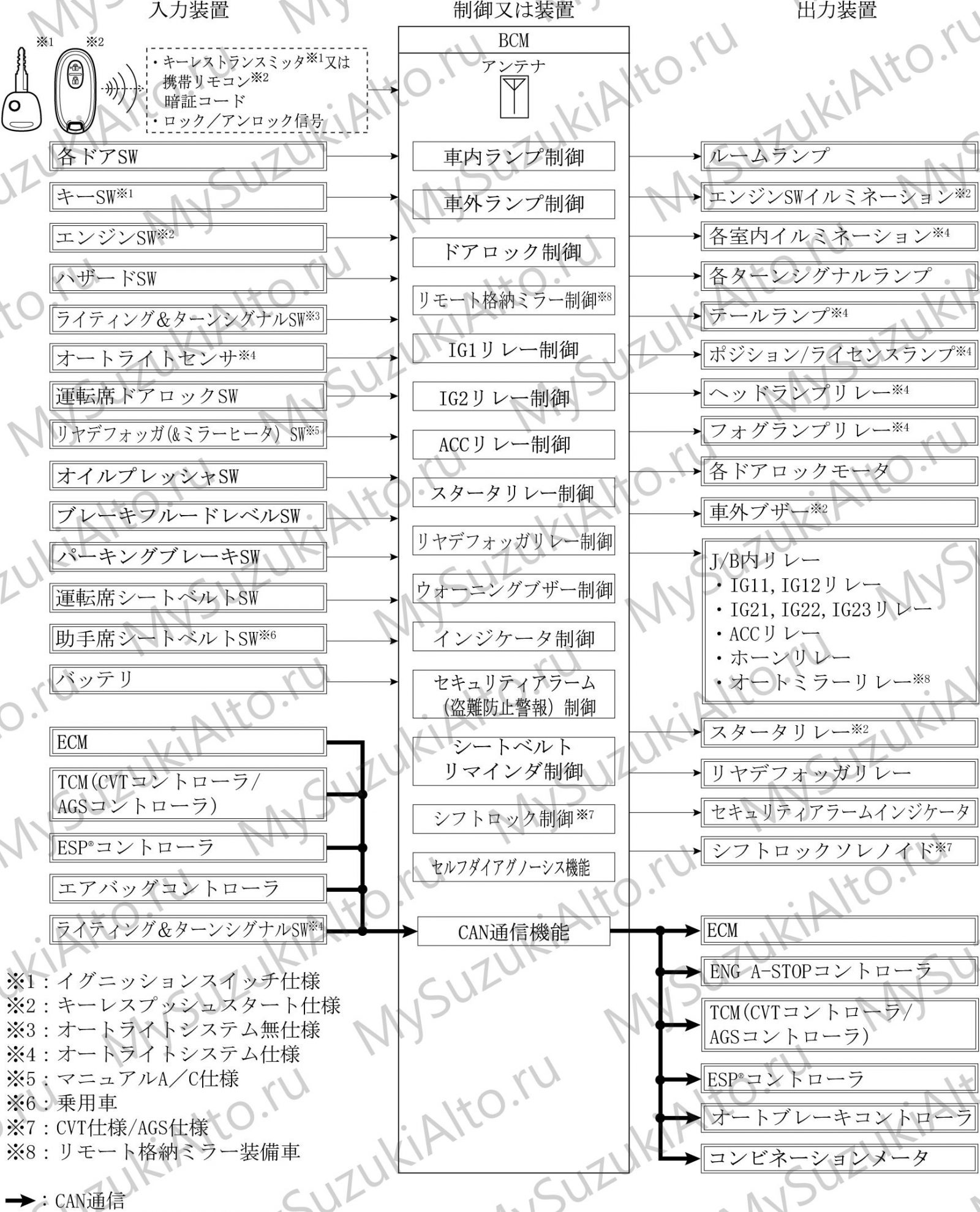

Схема кузовной электроники (BCM): входы и выходыРасположение реле в блоках автомобиляСхема системы иммобилайзера с ECM, BCM и антеннойСхема системы «стоп-старт» с контроллером ENG A-STOPСхема радарной поддержки торможения с лазерным радаромСхема вспомогательного модуля питания с литий-ионной батареей
Кузовная электроника (BCM, 10B)
Схема системы и схема расположения реле, проверка системы и проверка работы охранной сигнализации.
После замены BCM выполняется регистрация и настройка системы; мобильные пульты утилизируются по отдельной процедуре.

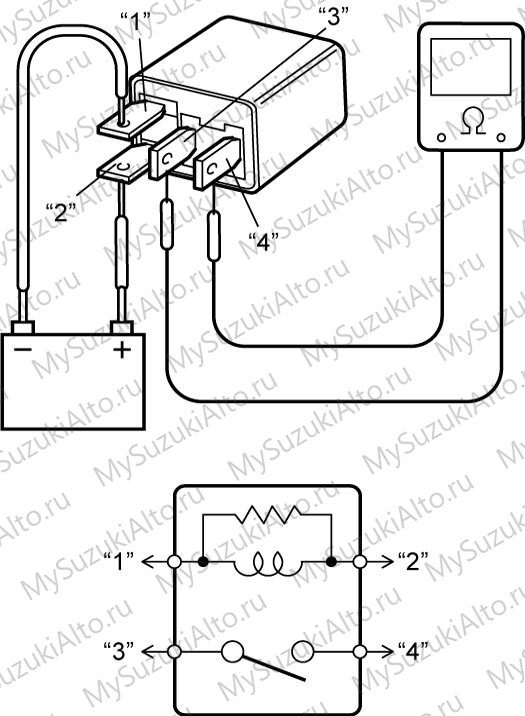

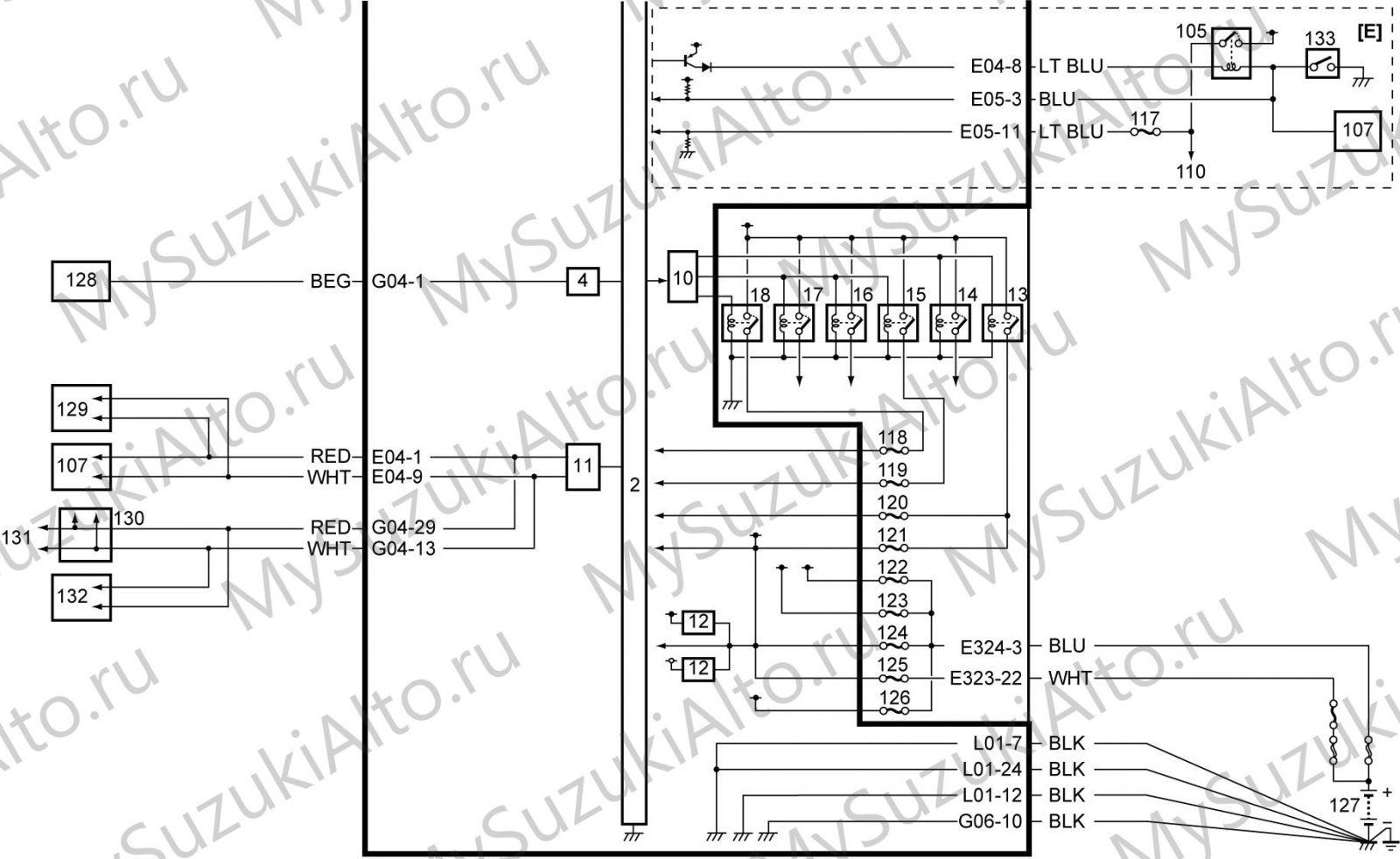

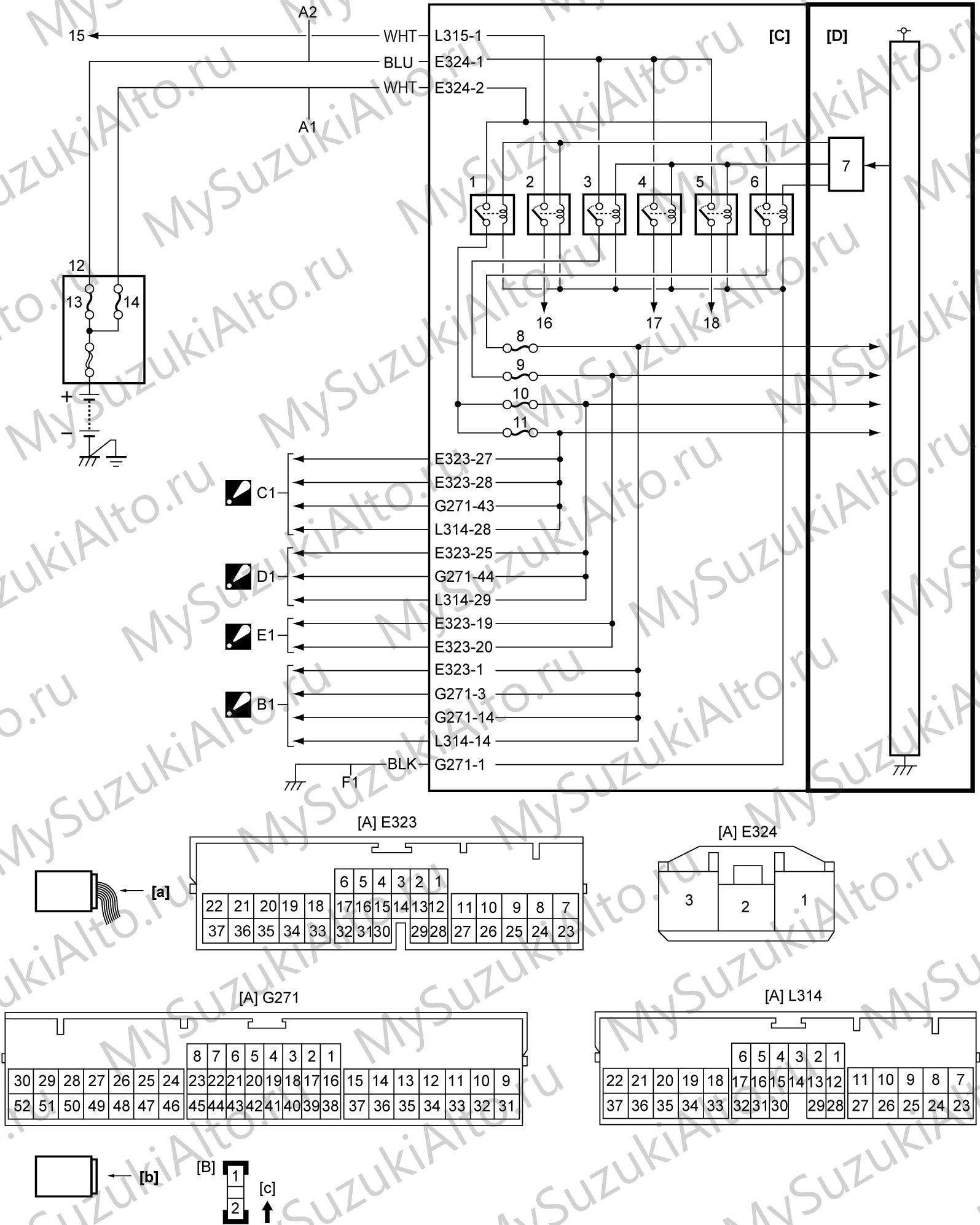

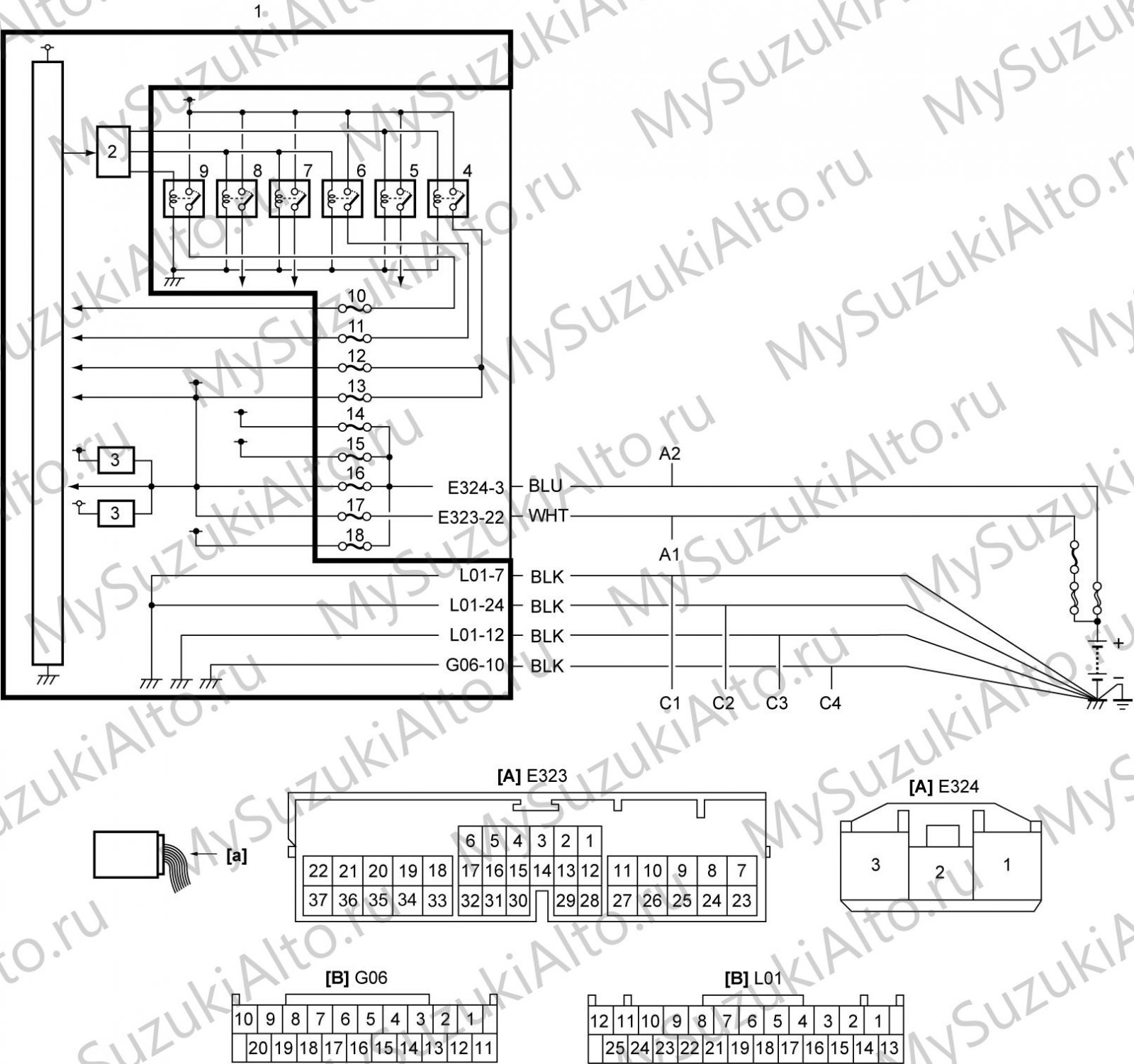

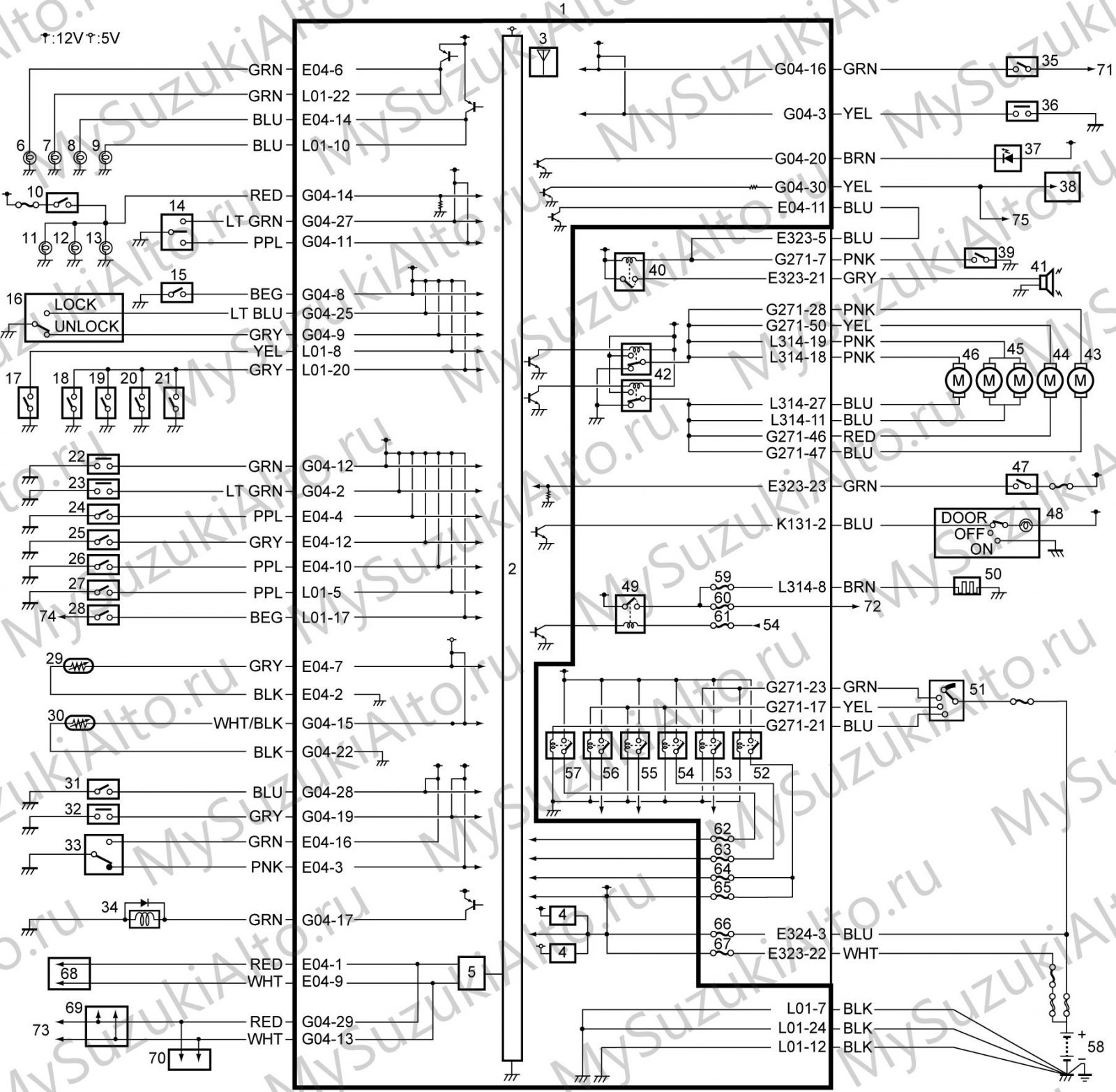

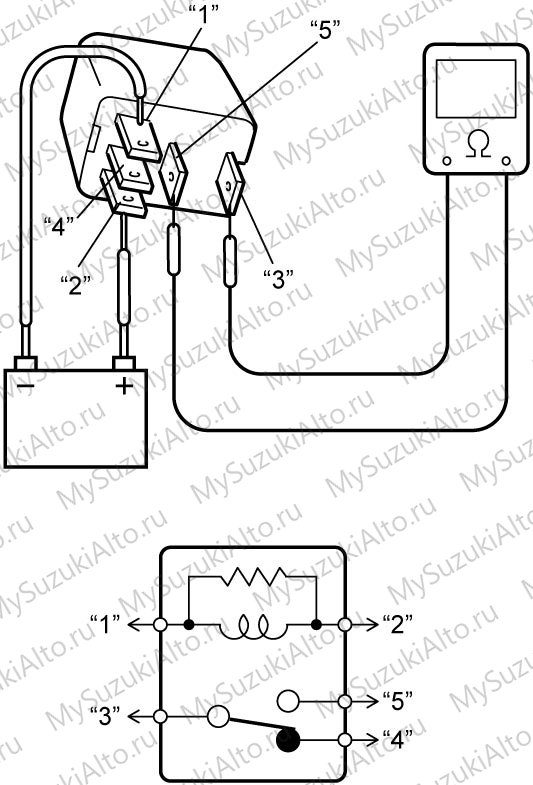

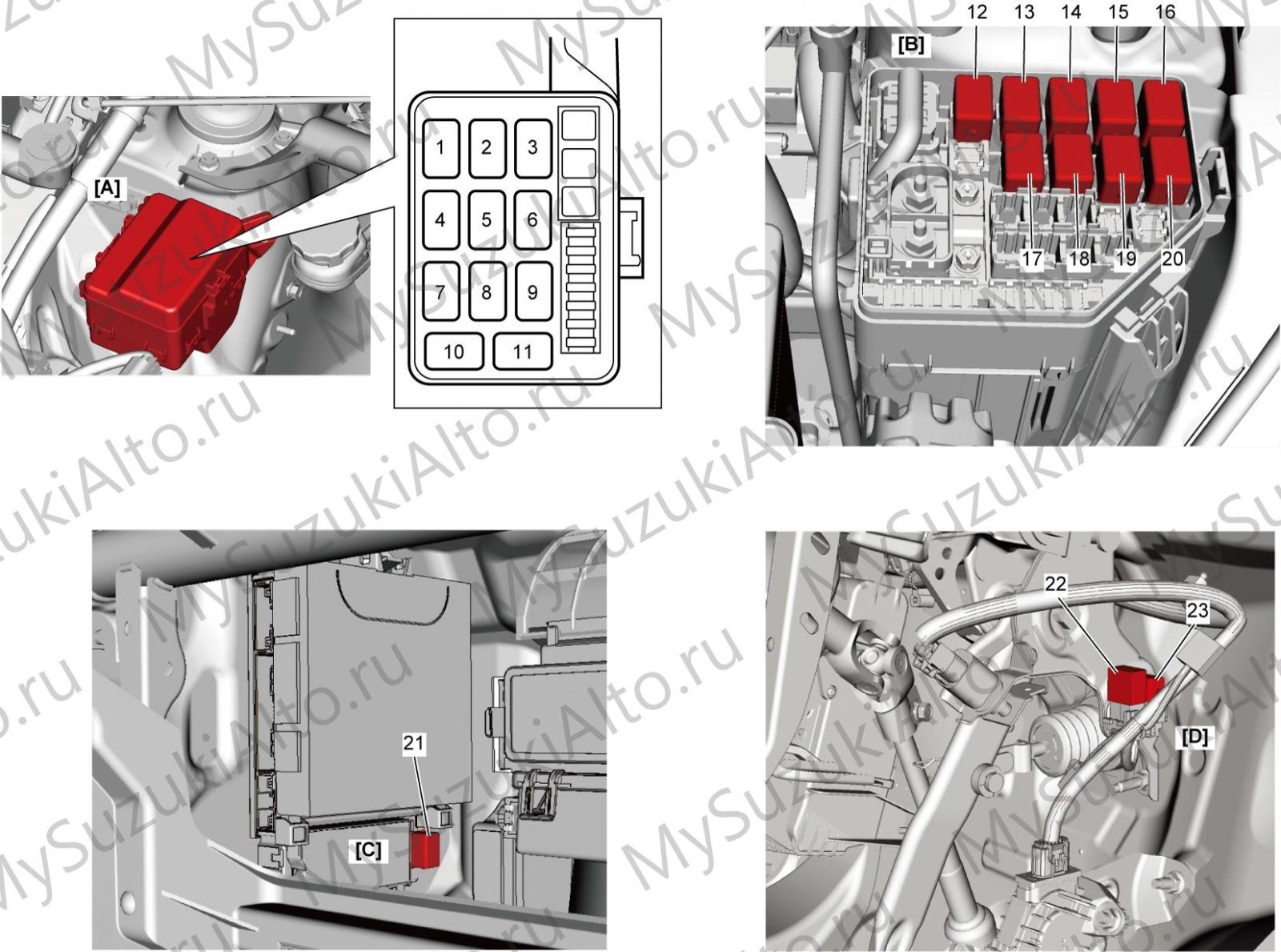

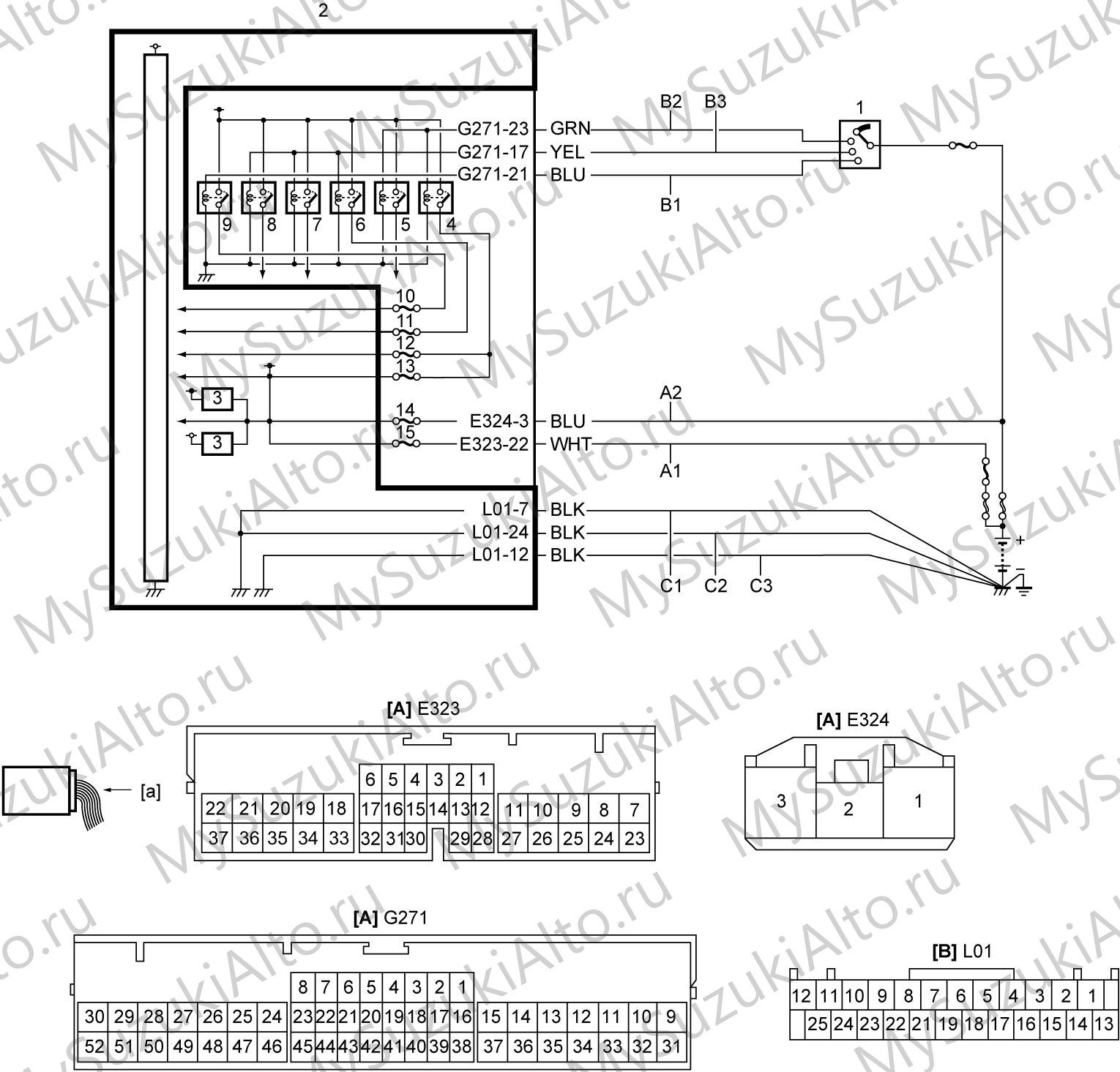

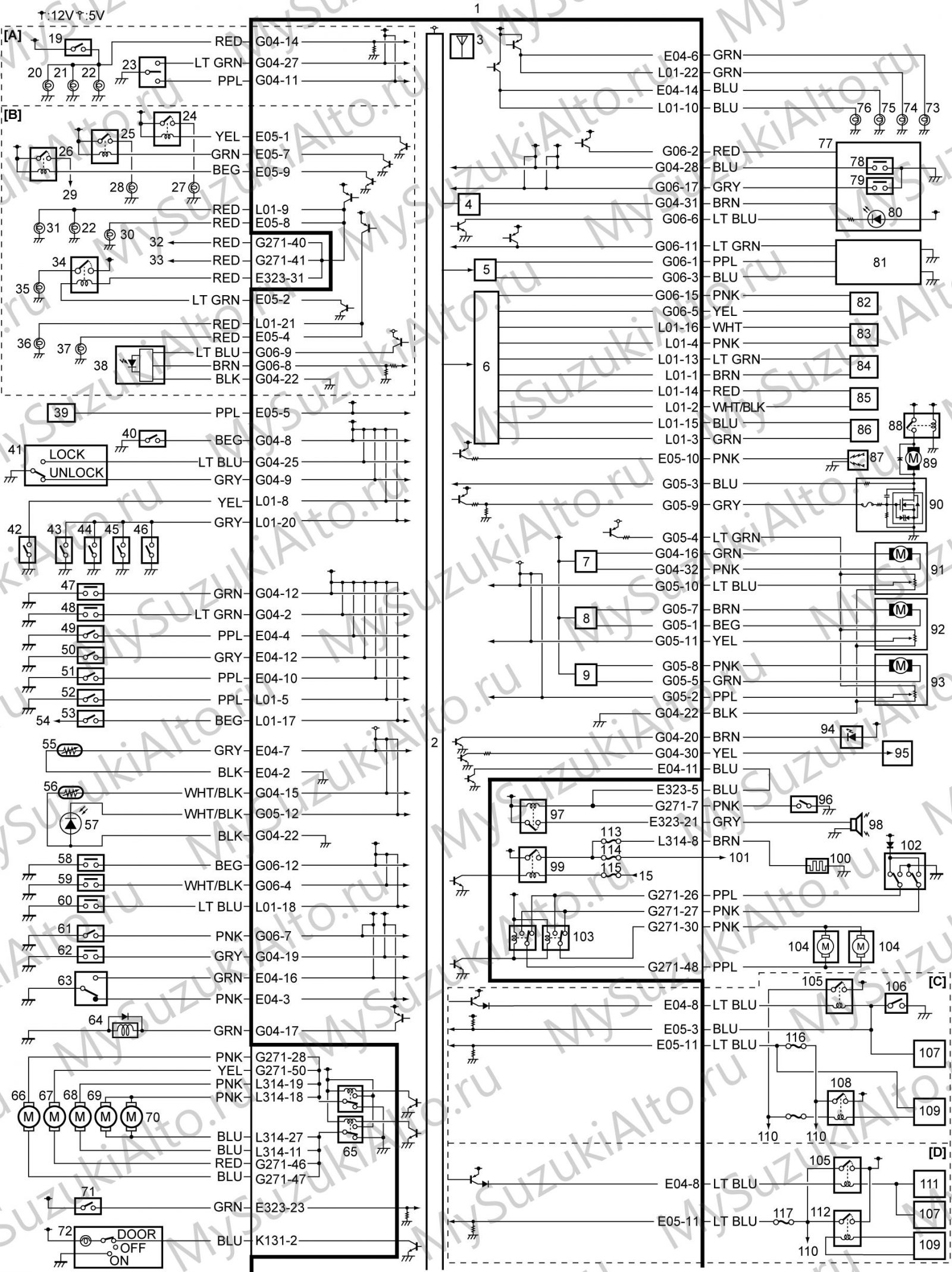

Схема системы кузовной электроники BCM: входы, выходы, шина CAN (лист 1)Схема системы кузовной электроники BCM (лист 2)Схема расположения реле системы BCM
Порядок работ по руководству

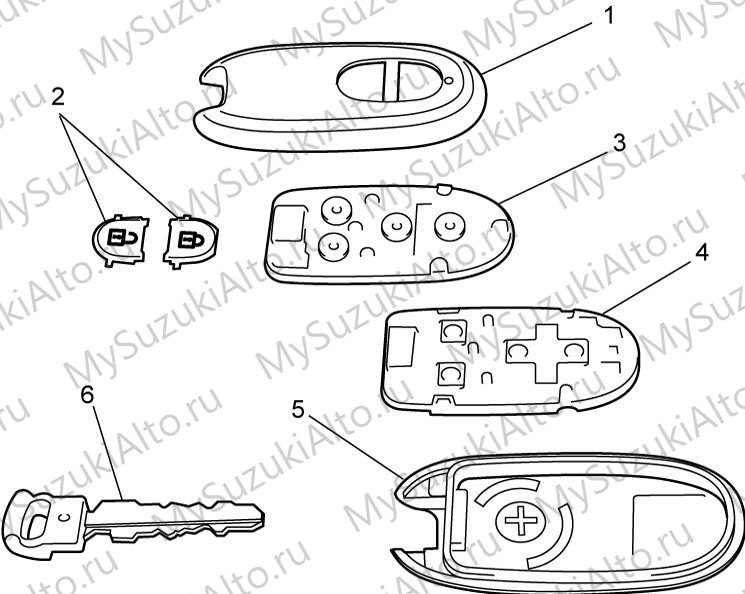

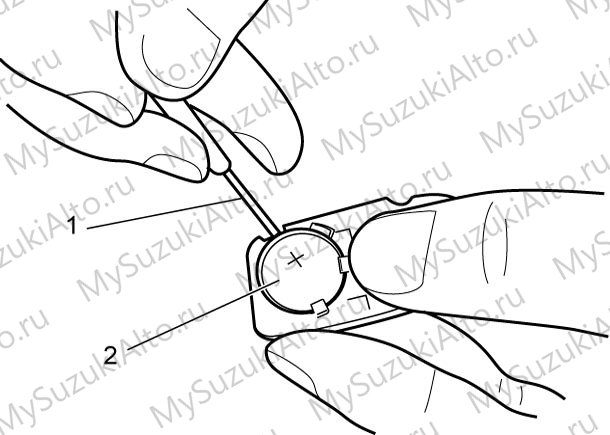

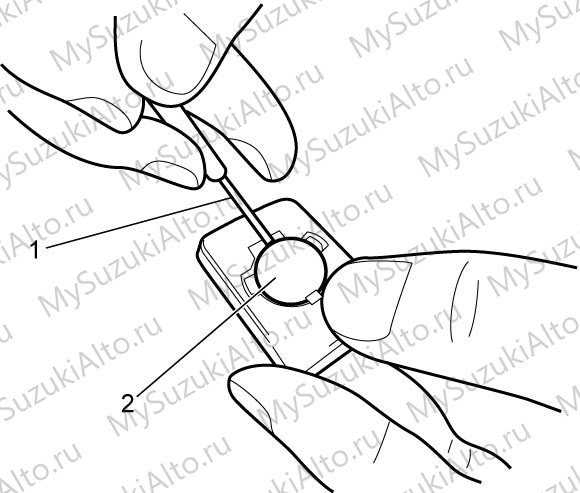

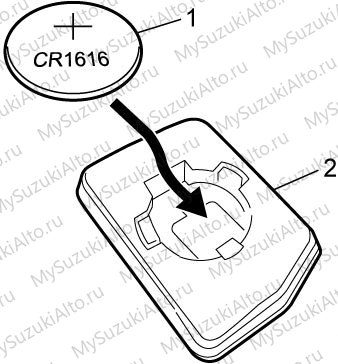

Меры предосторожности: при диагностике; при утилизации мобильных пультов и передатчиков; при замене BCM.
Схемы: схема системы кузовной электроники BCM, конфигурационная схема системы и схема расположения реле.

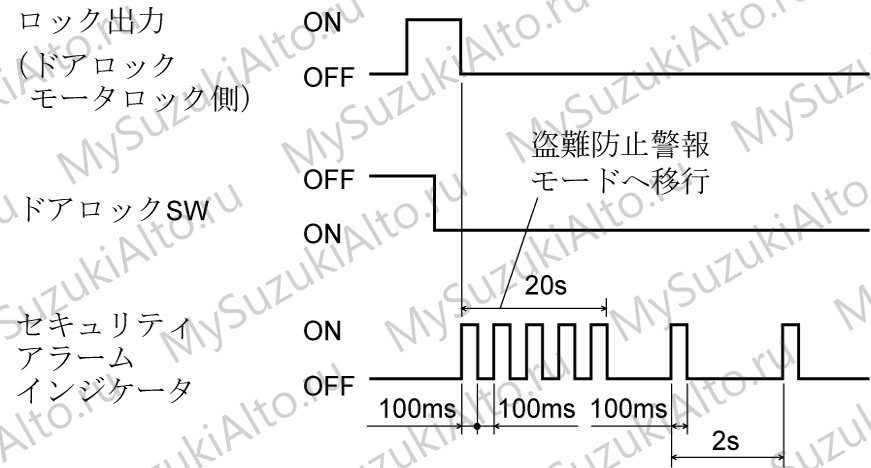

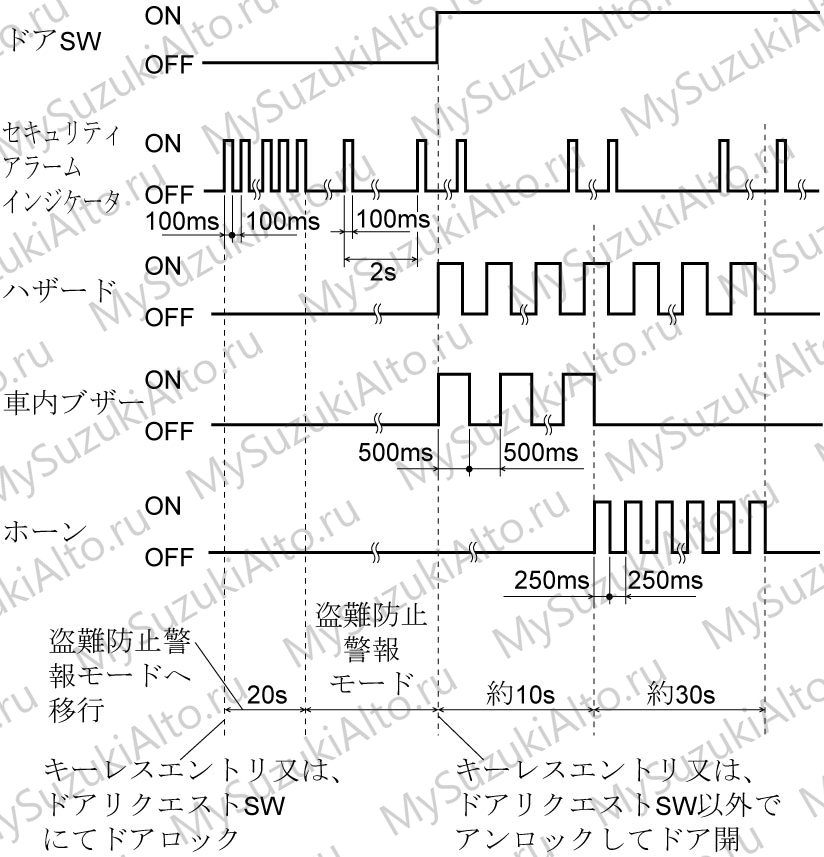

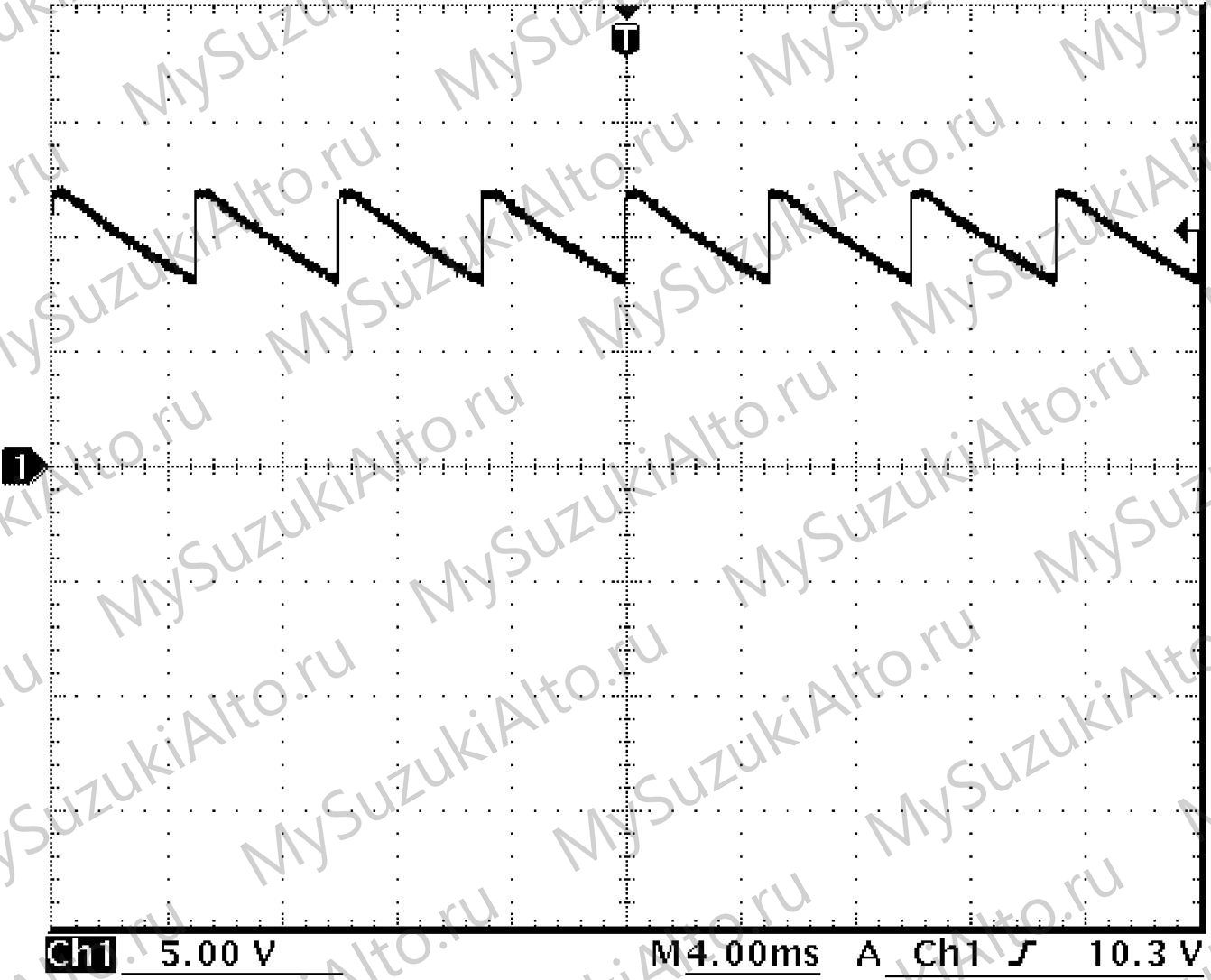

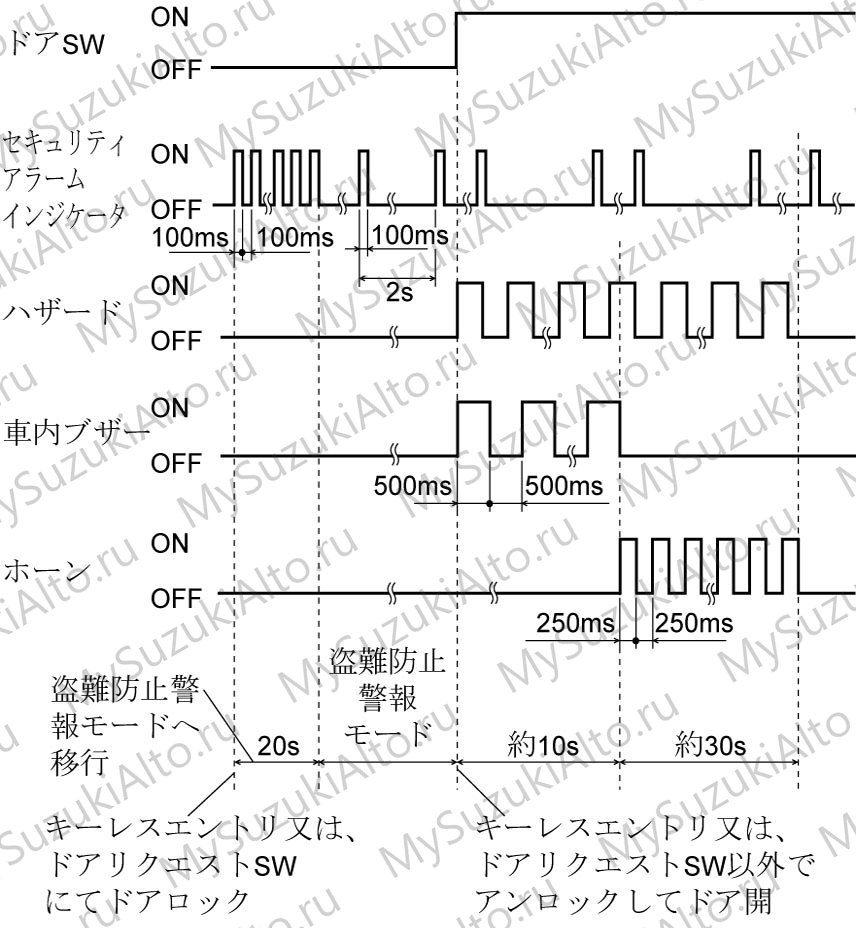

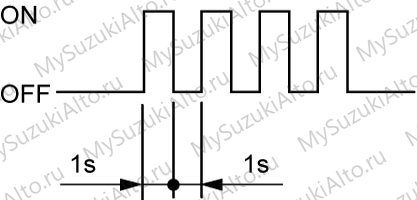

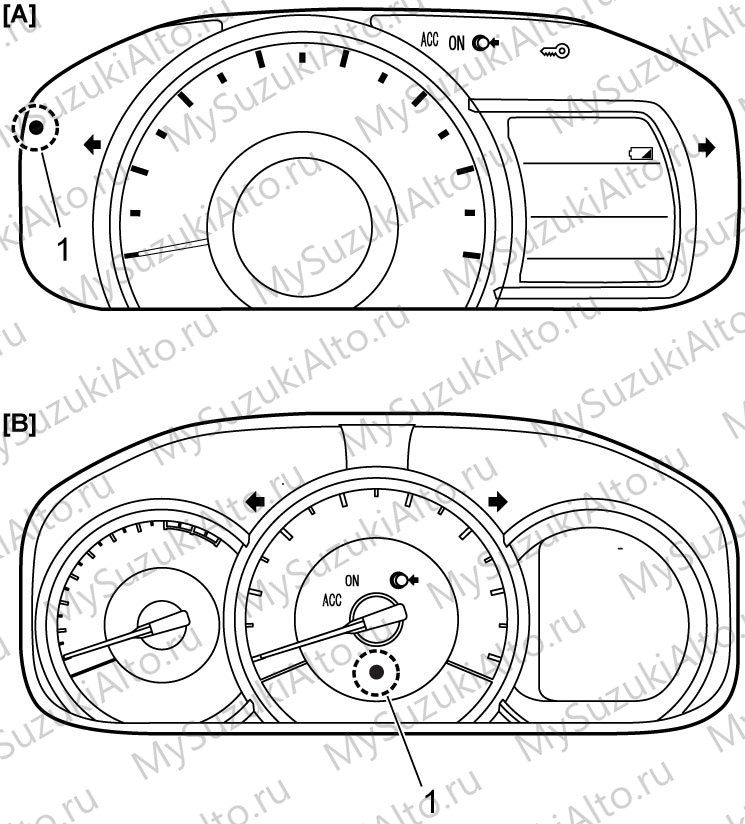

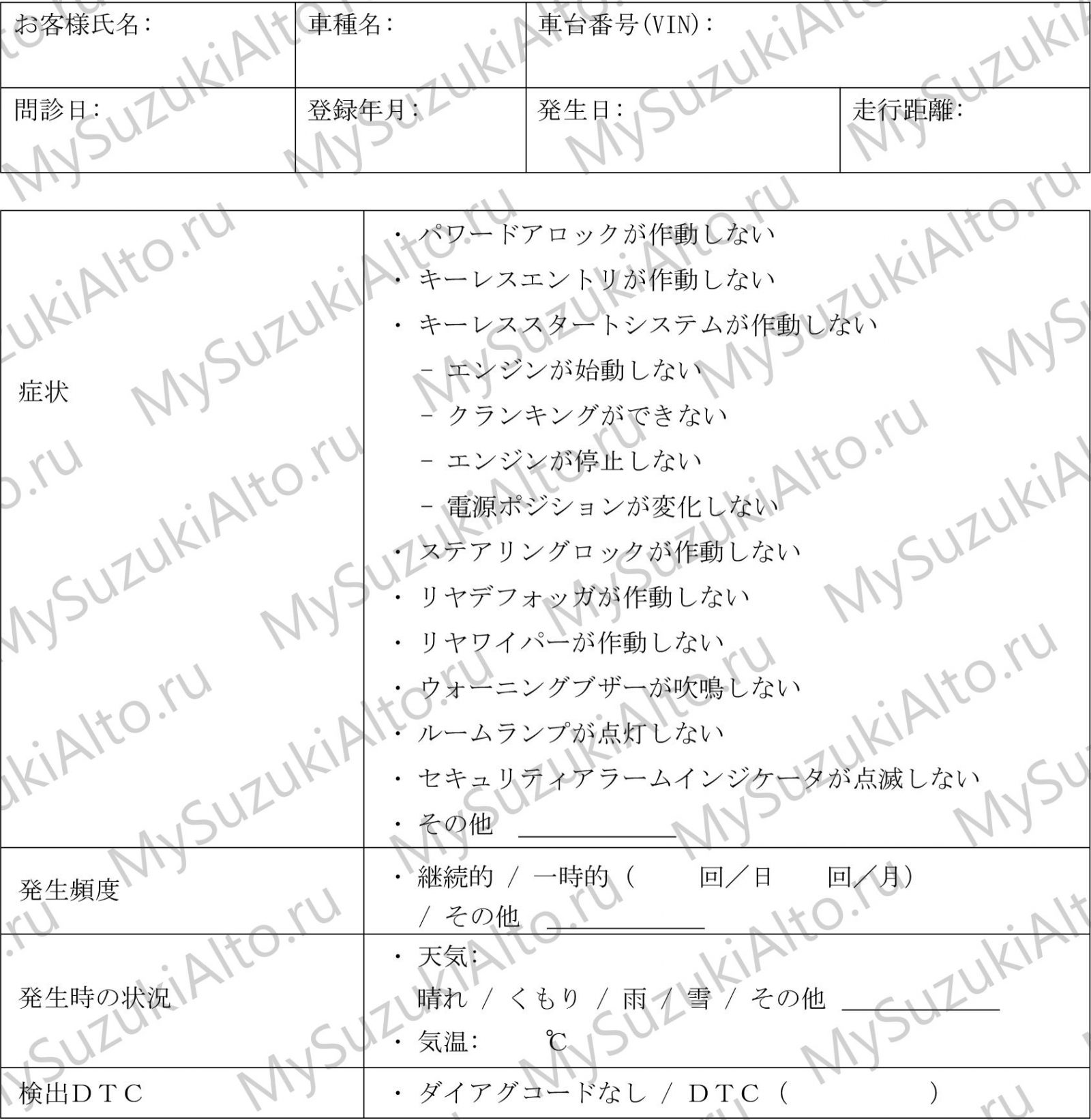

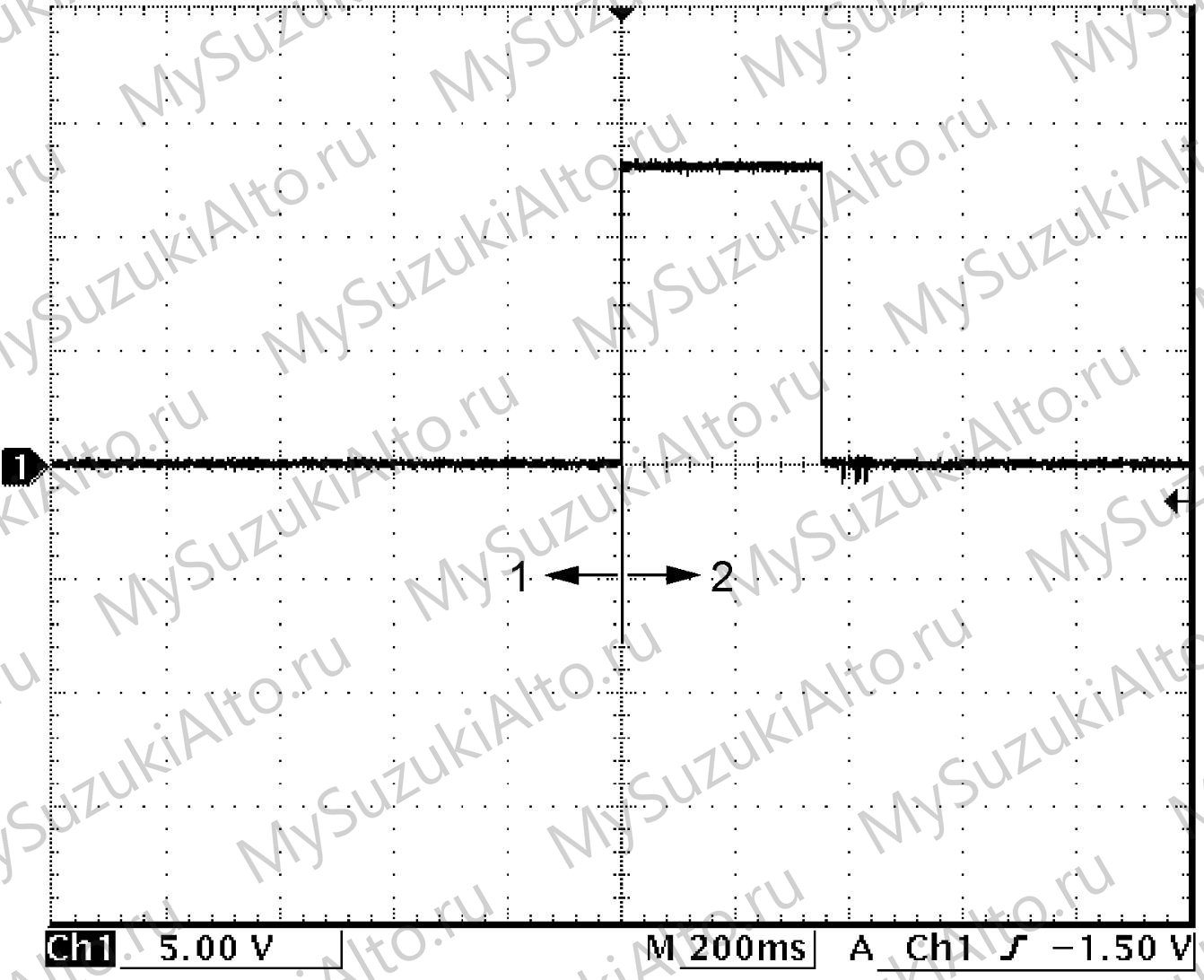

Проверка системы кузовной электроники и проверка работы охранной сигнализации.

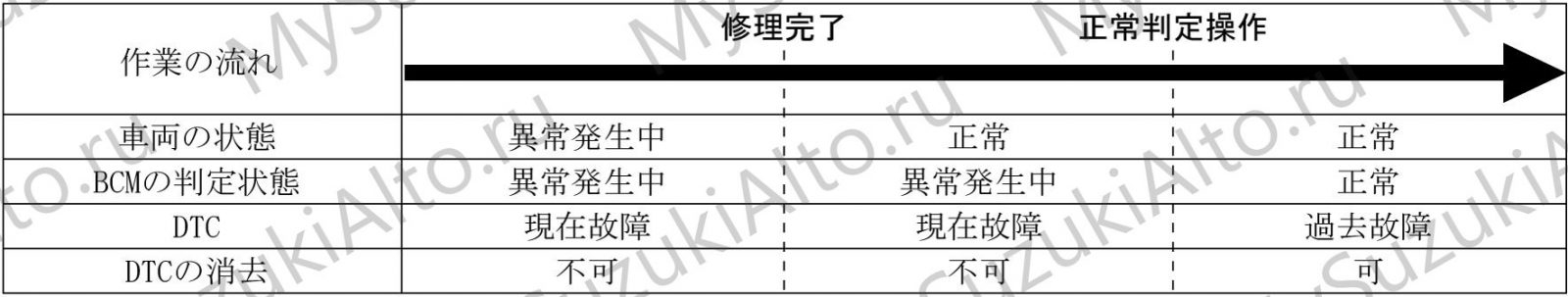

Самодиагностика: чтение и стирание кодов через Suzuki SDT-II, список данных с эталонными значениями, активные тесты и меню утилит.
Коды неисправностей: процедуры выполняются по каждому коду в порядке руководства — B1120/B1170, B1123, B1133, B1141/B1142, B1145/B1146, B1148, B1157, B1173, B1461, U0073, U0100, U0101, U0121, U0151, U1082, U108B, U2005.

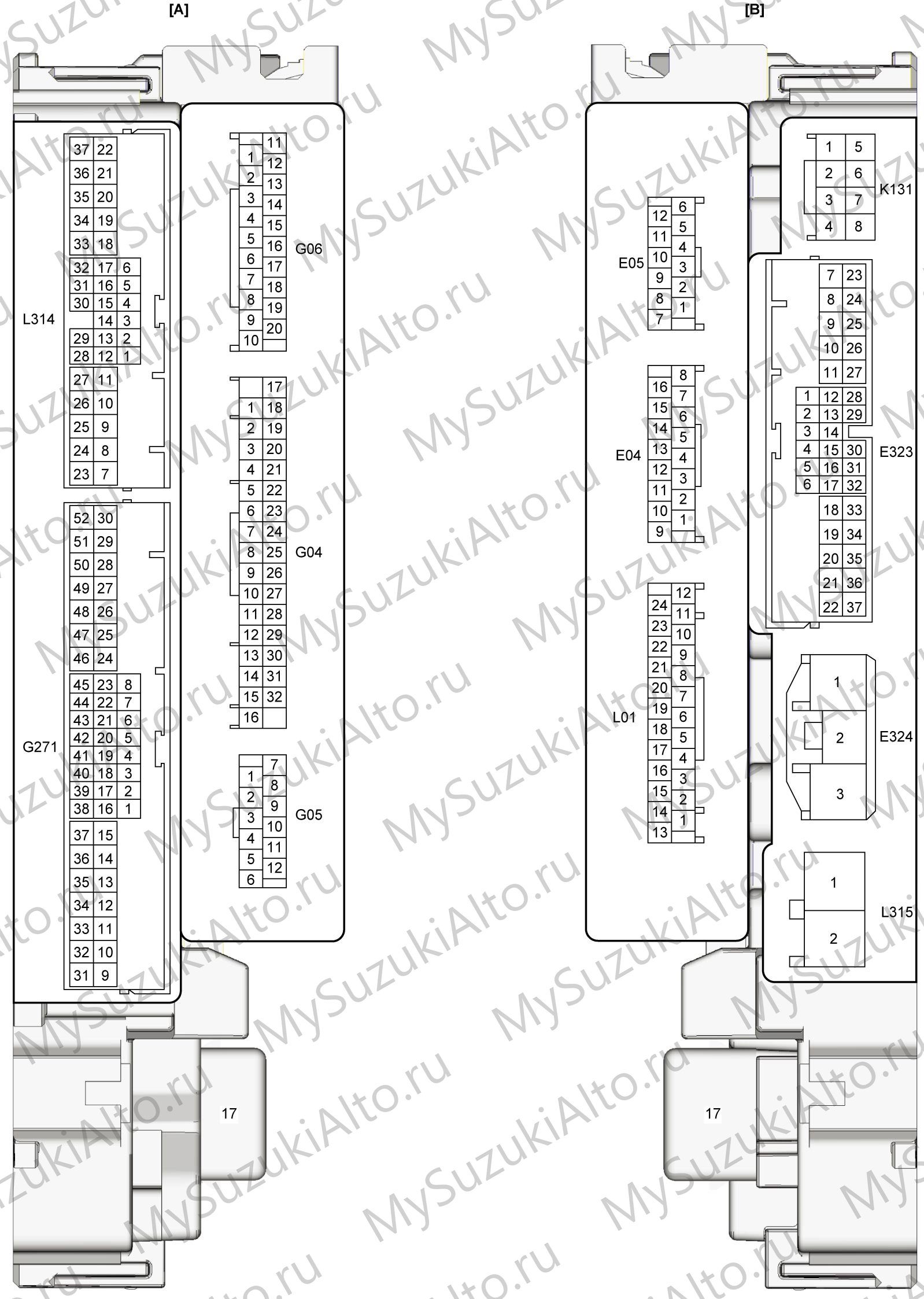

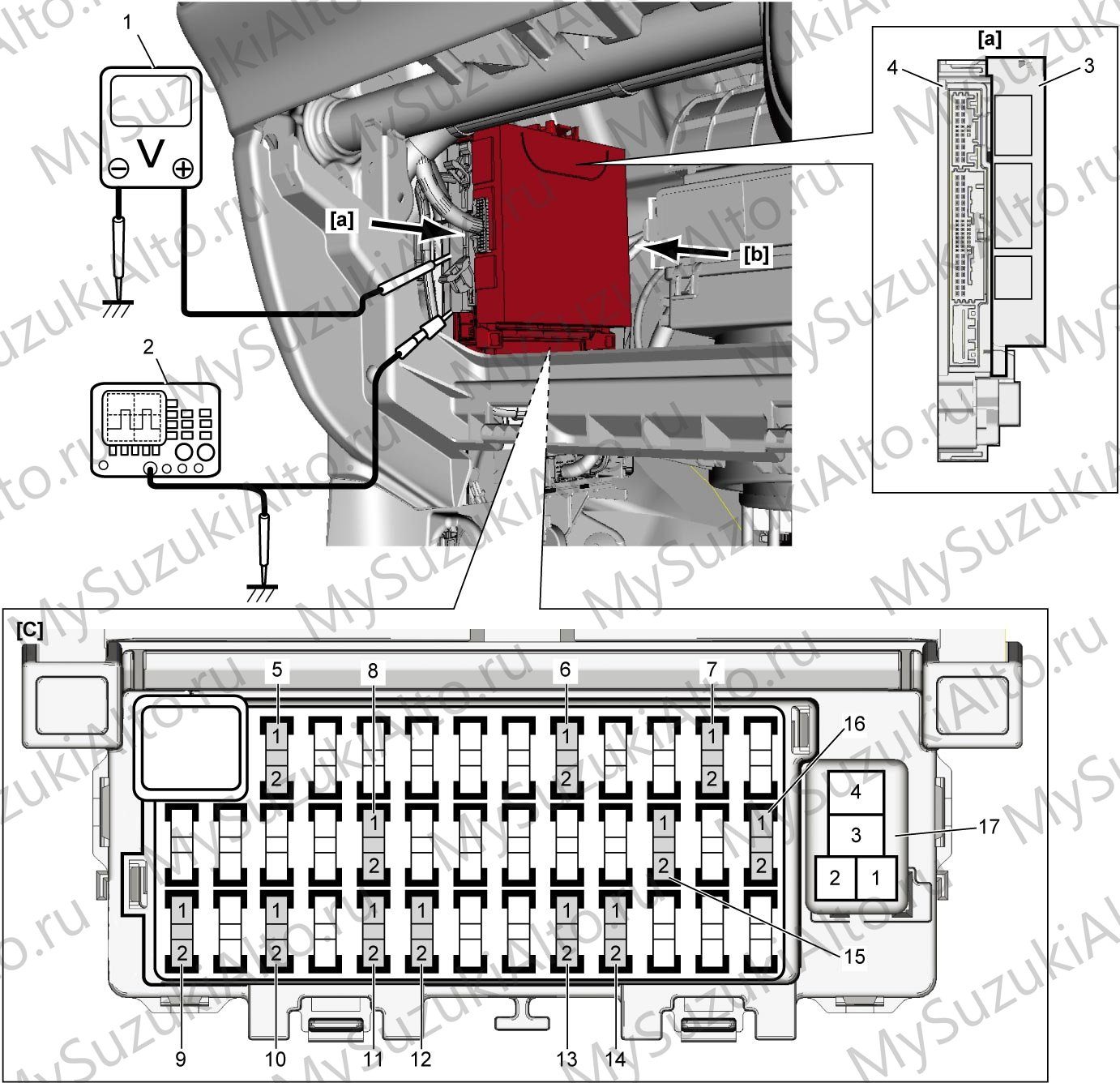

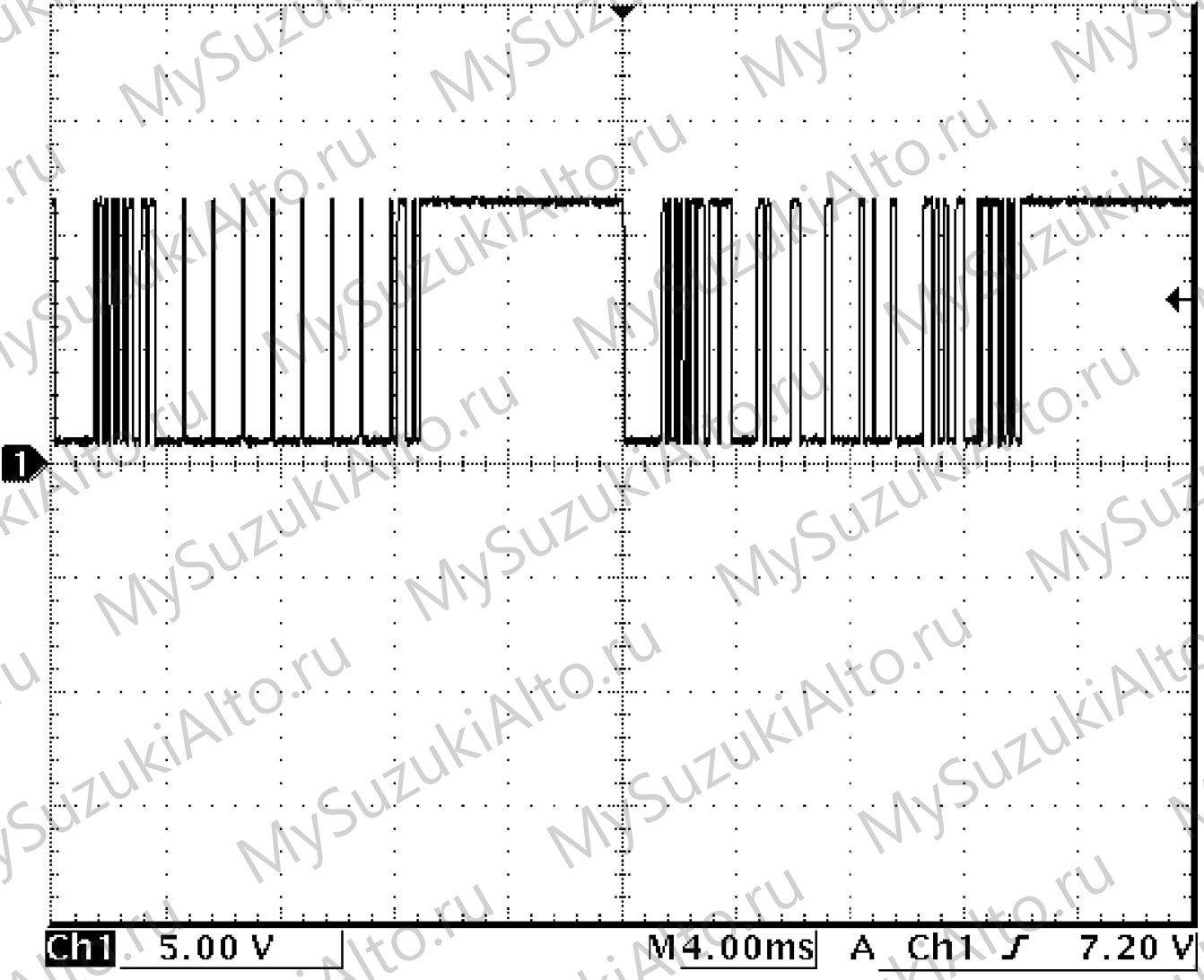

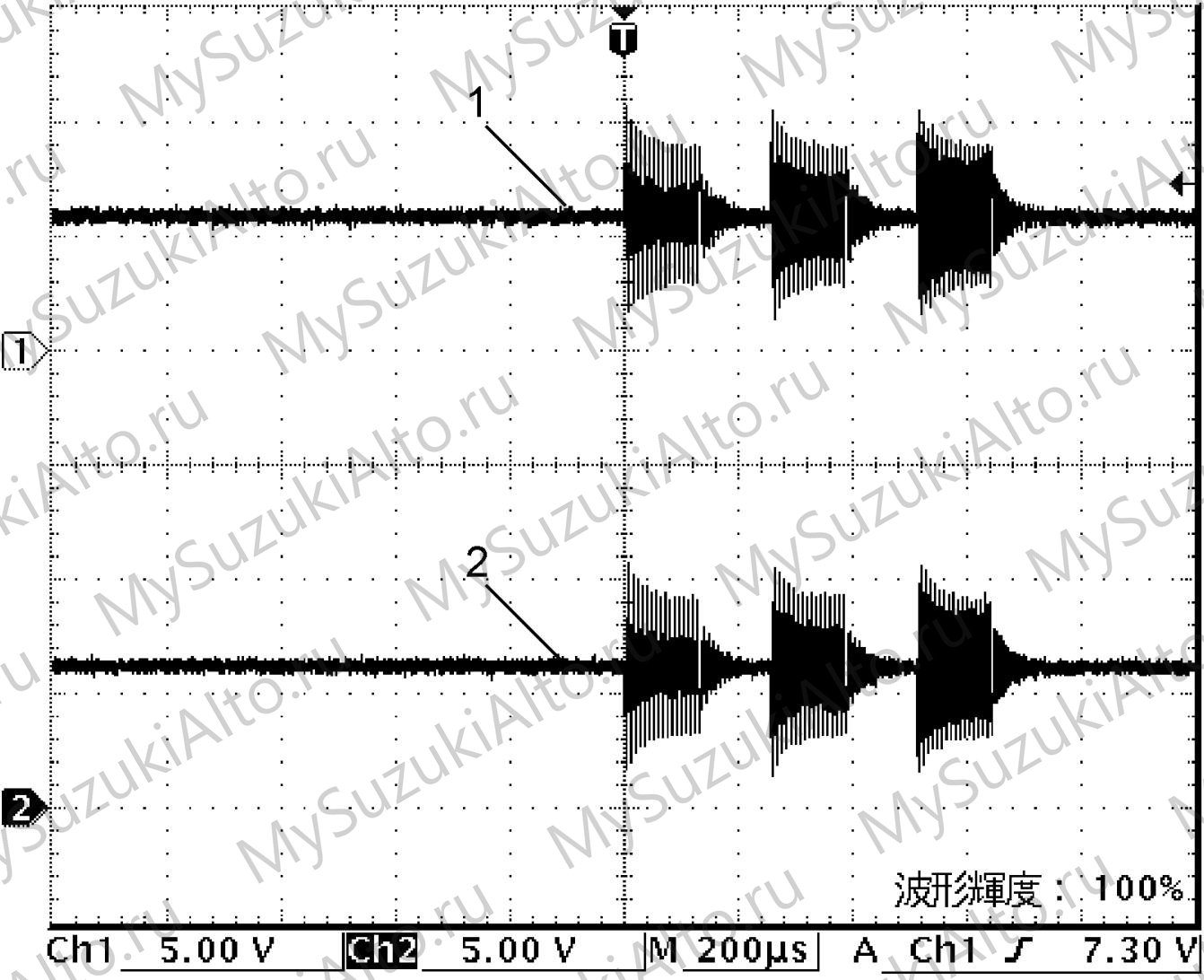

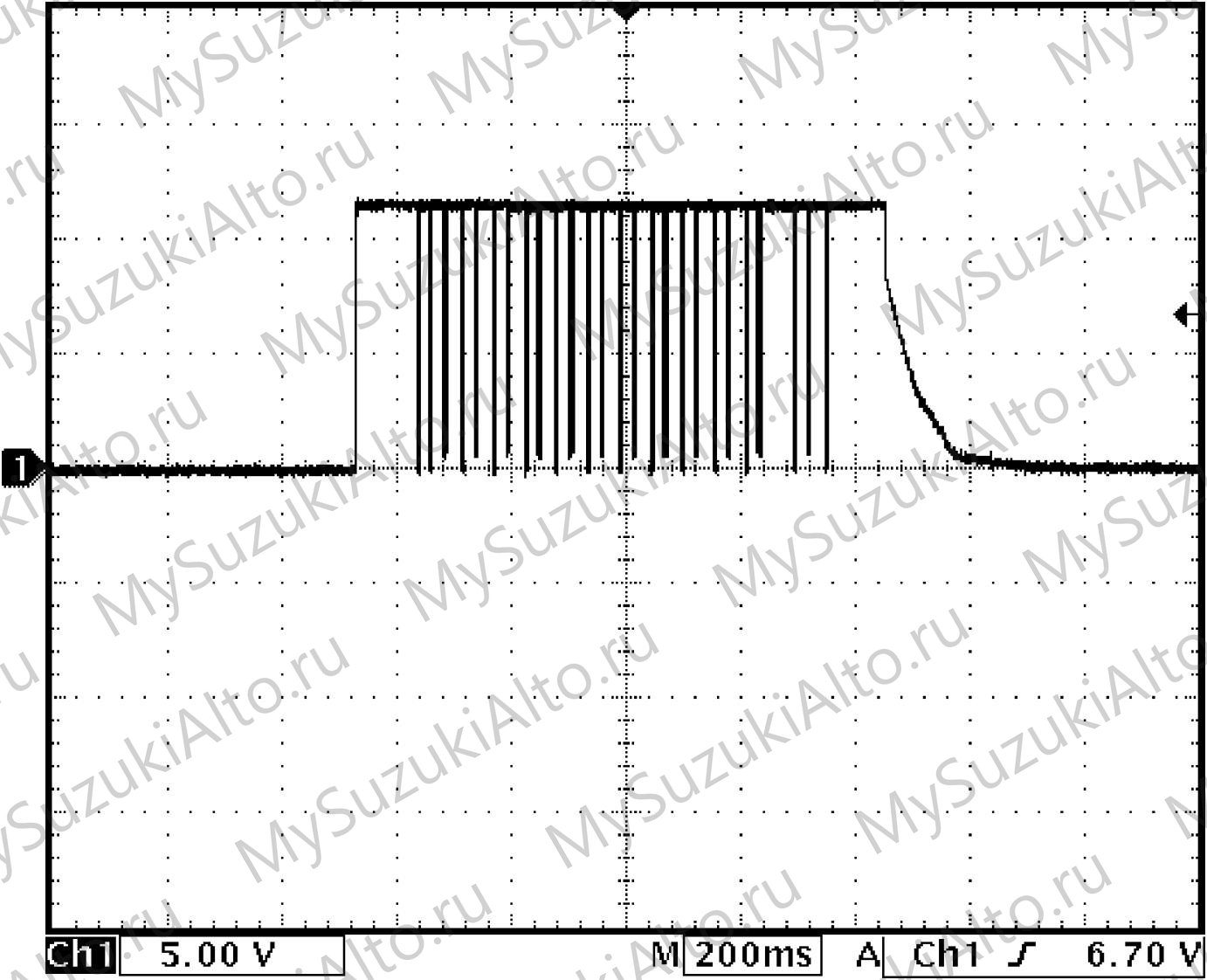

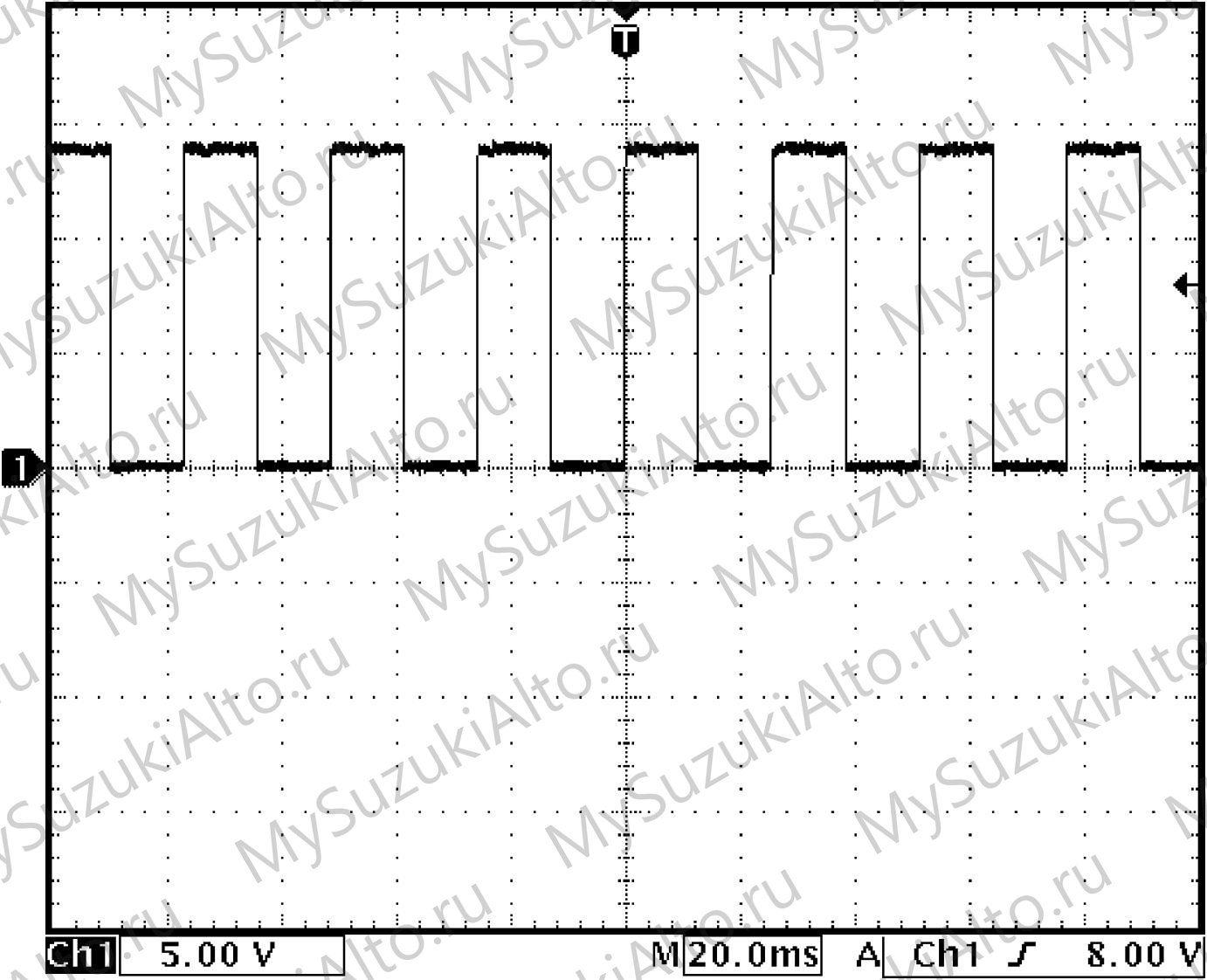

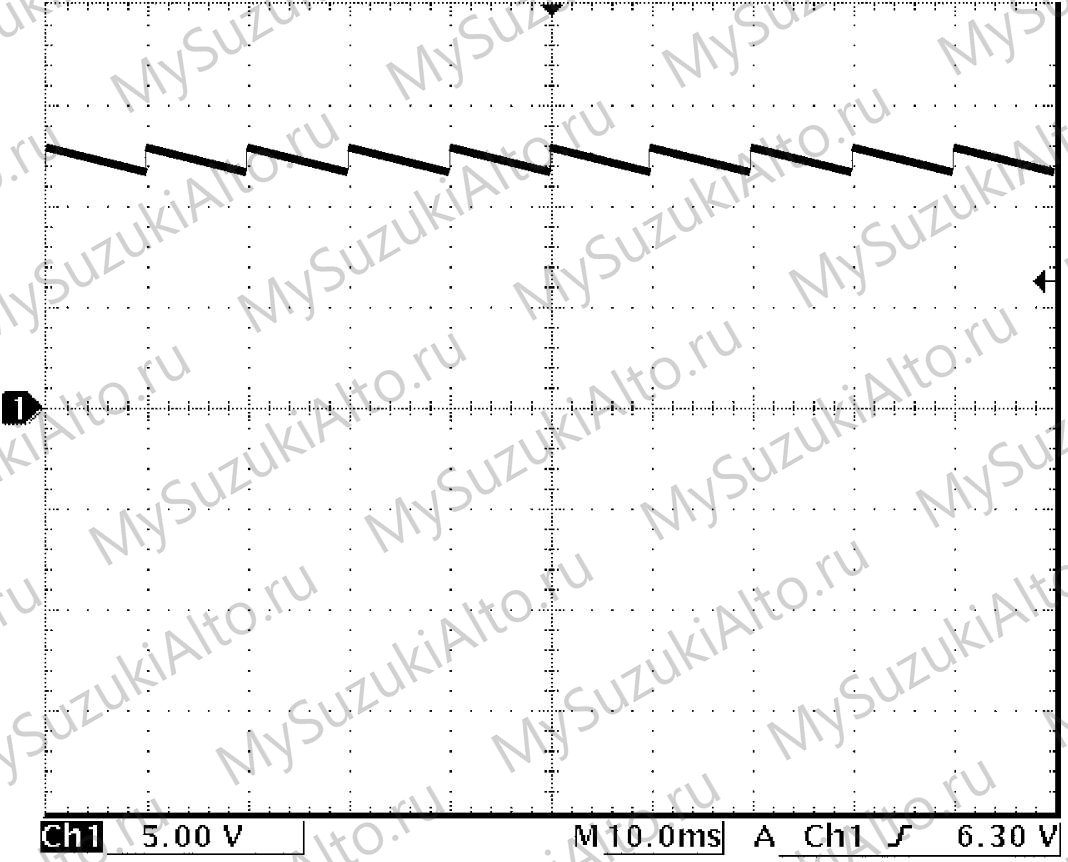

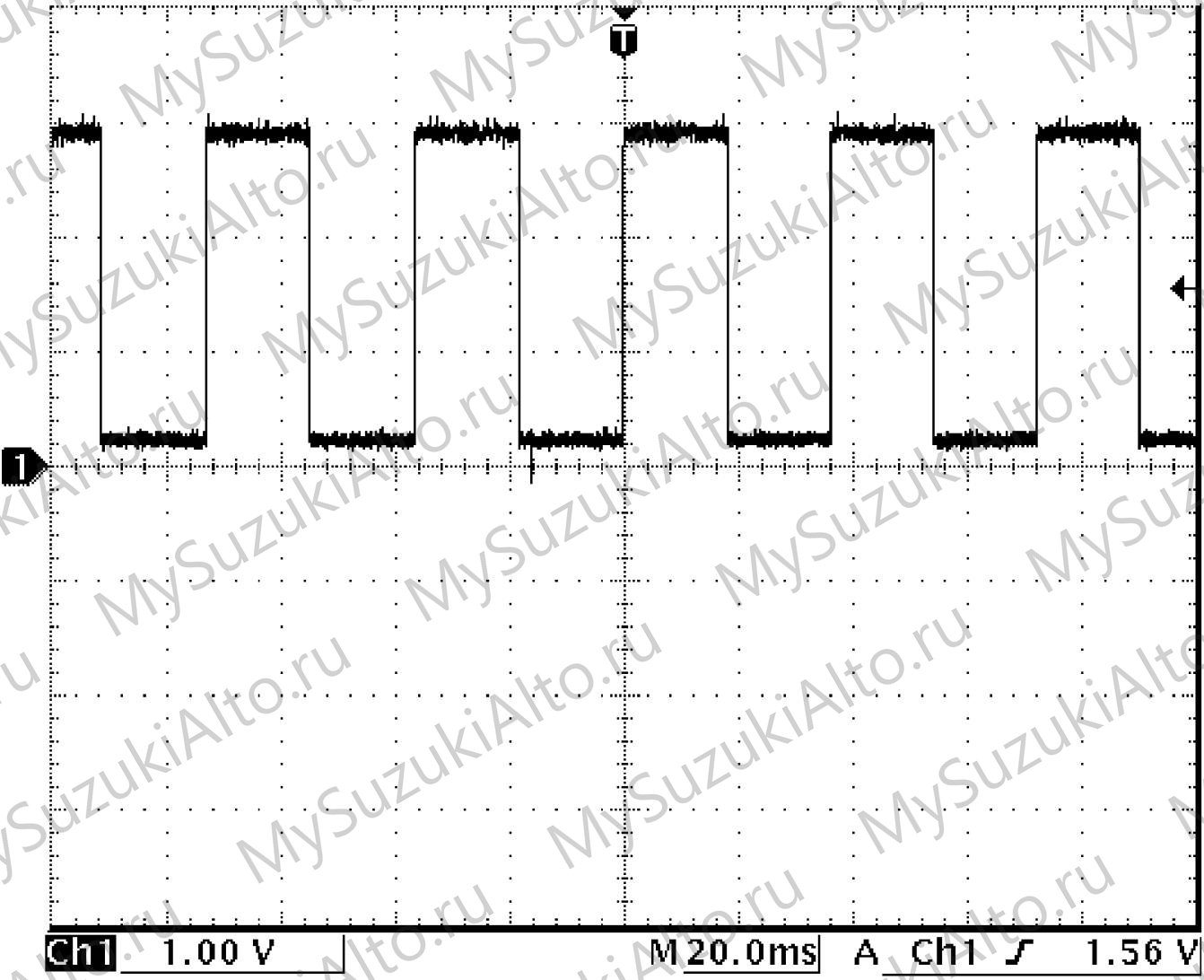

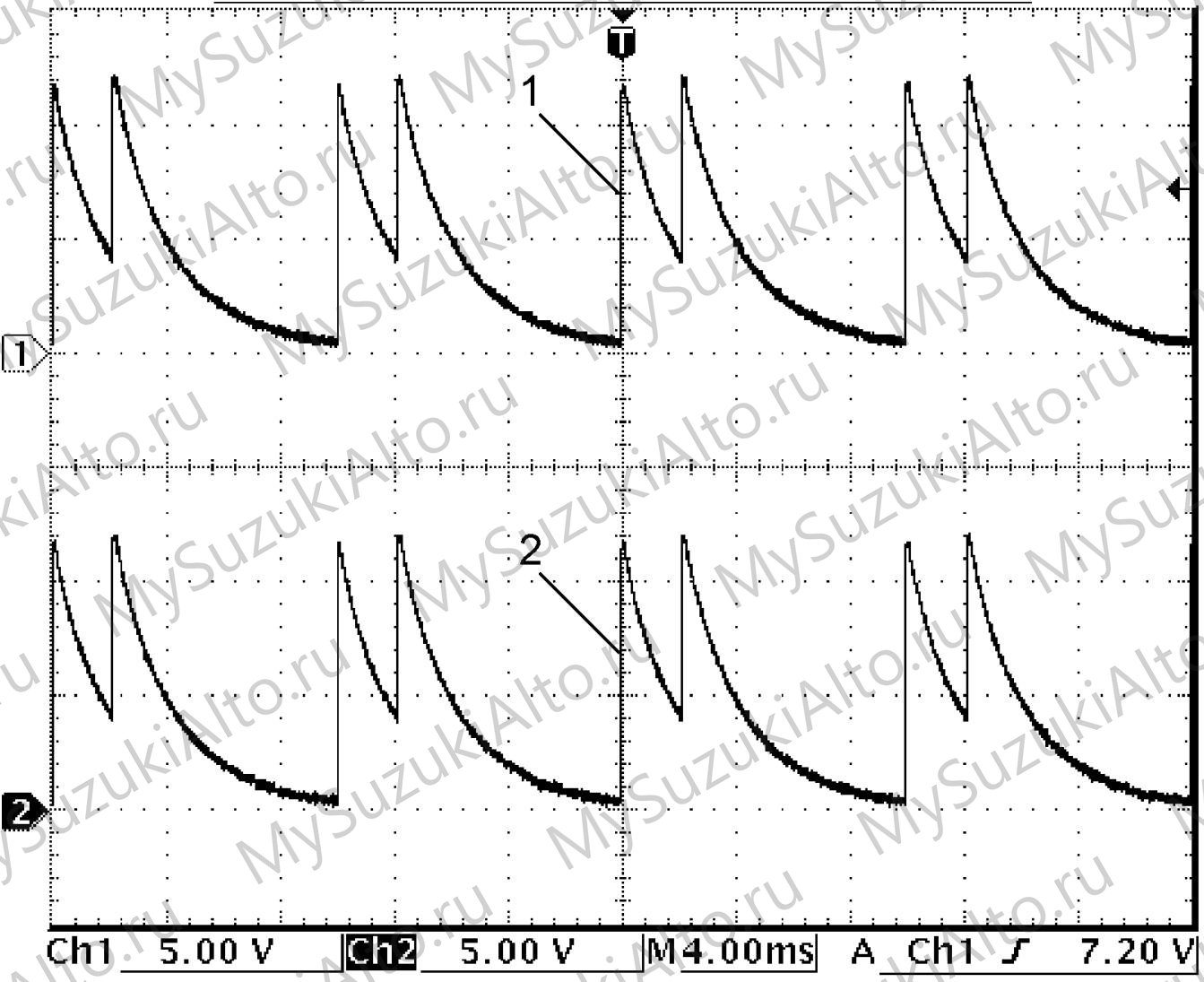

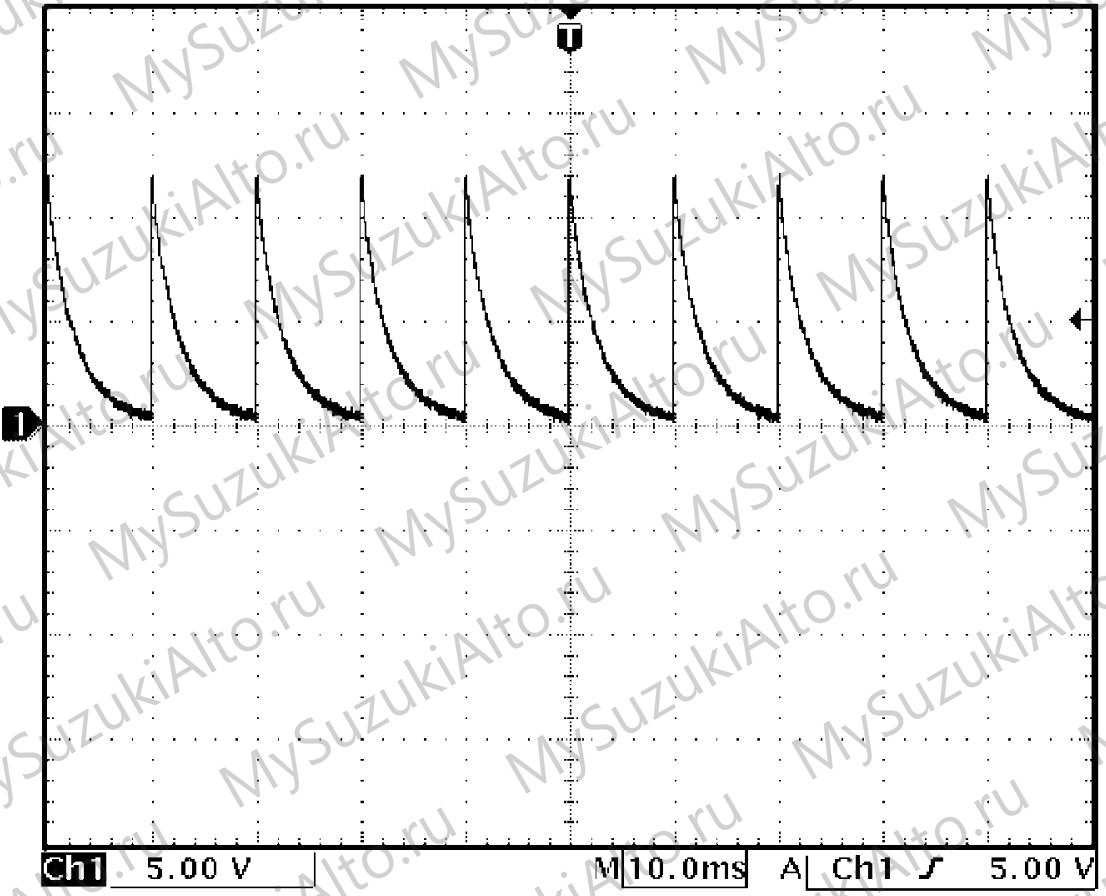

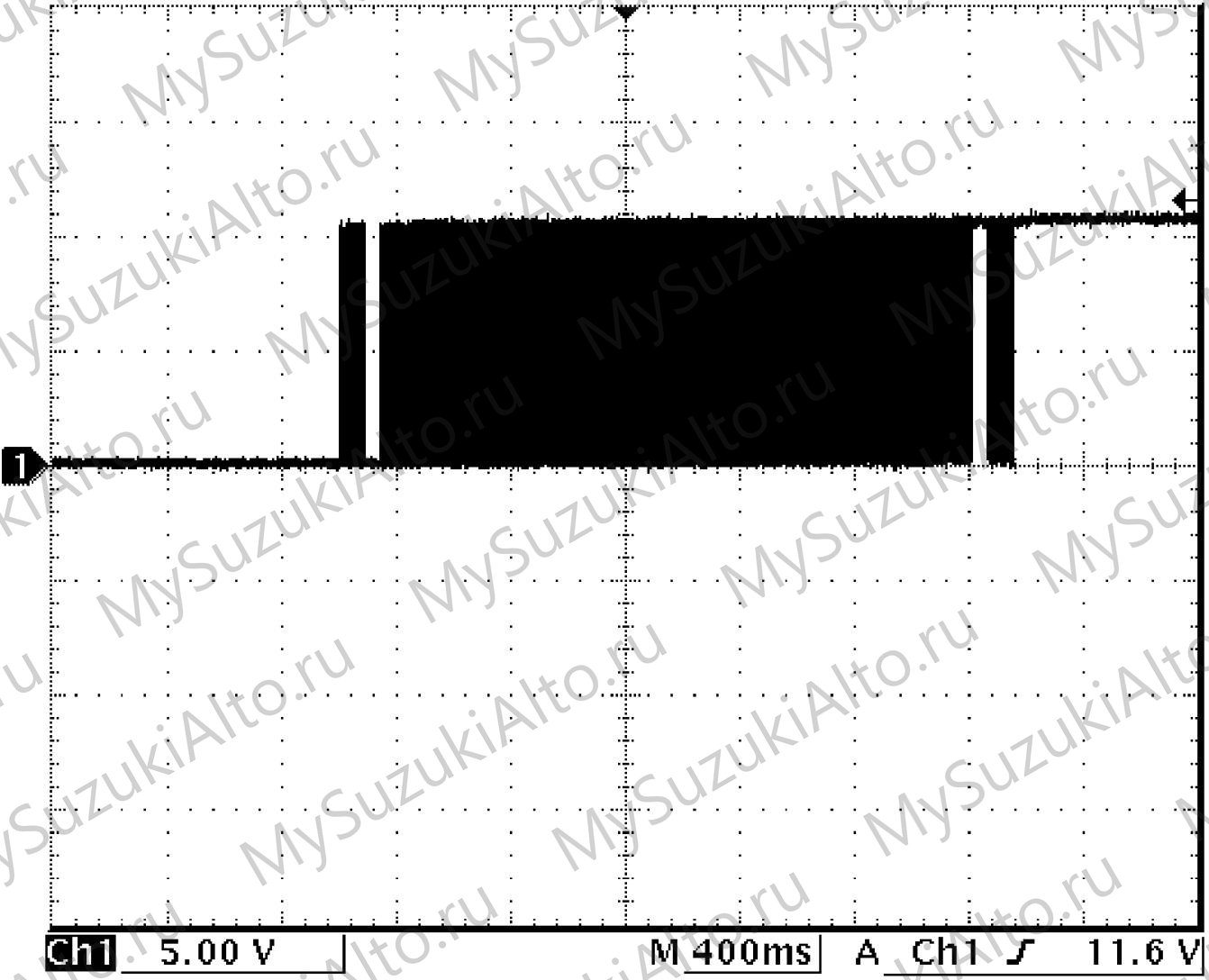

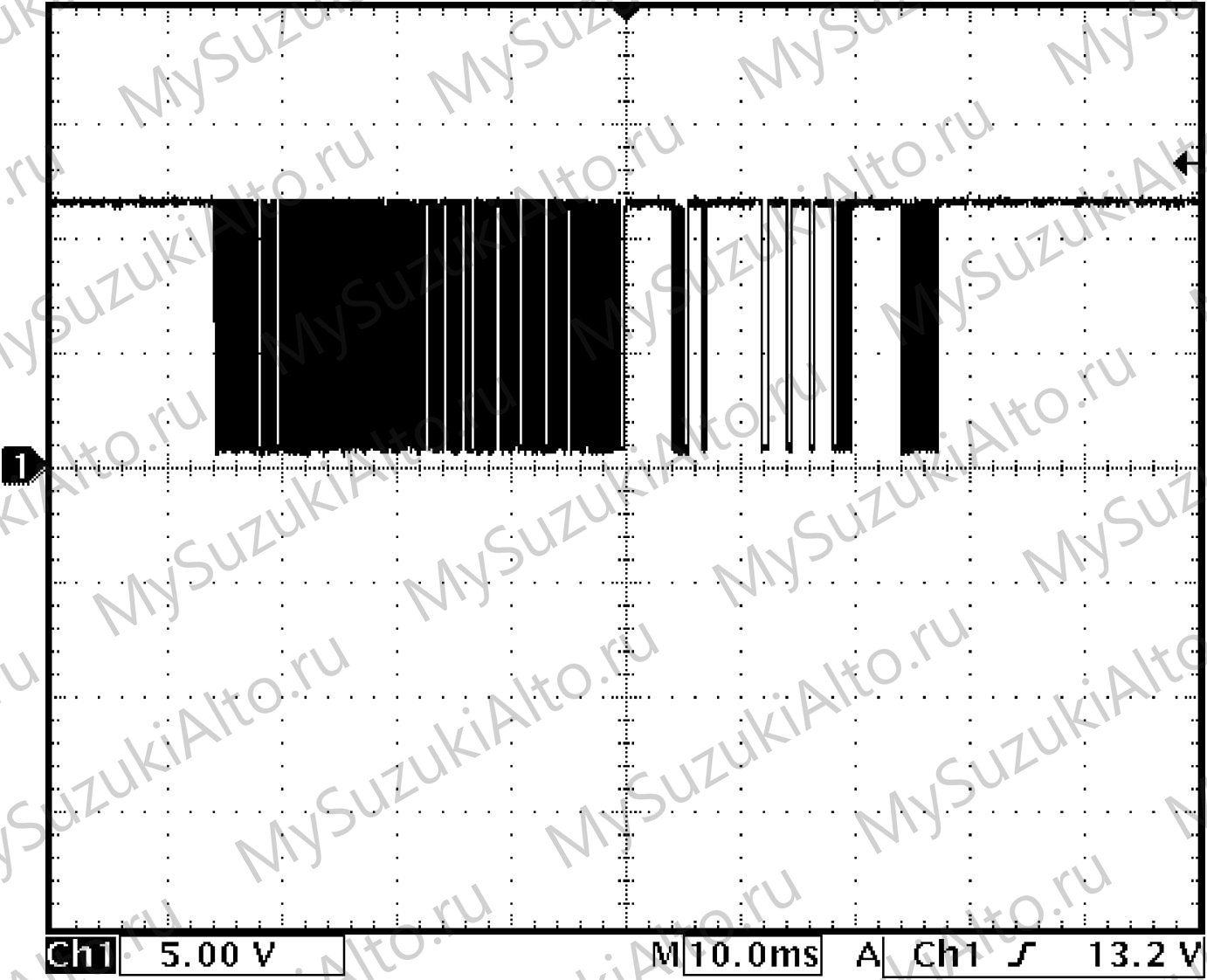

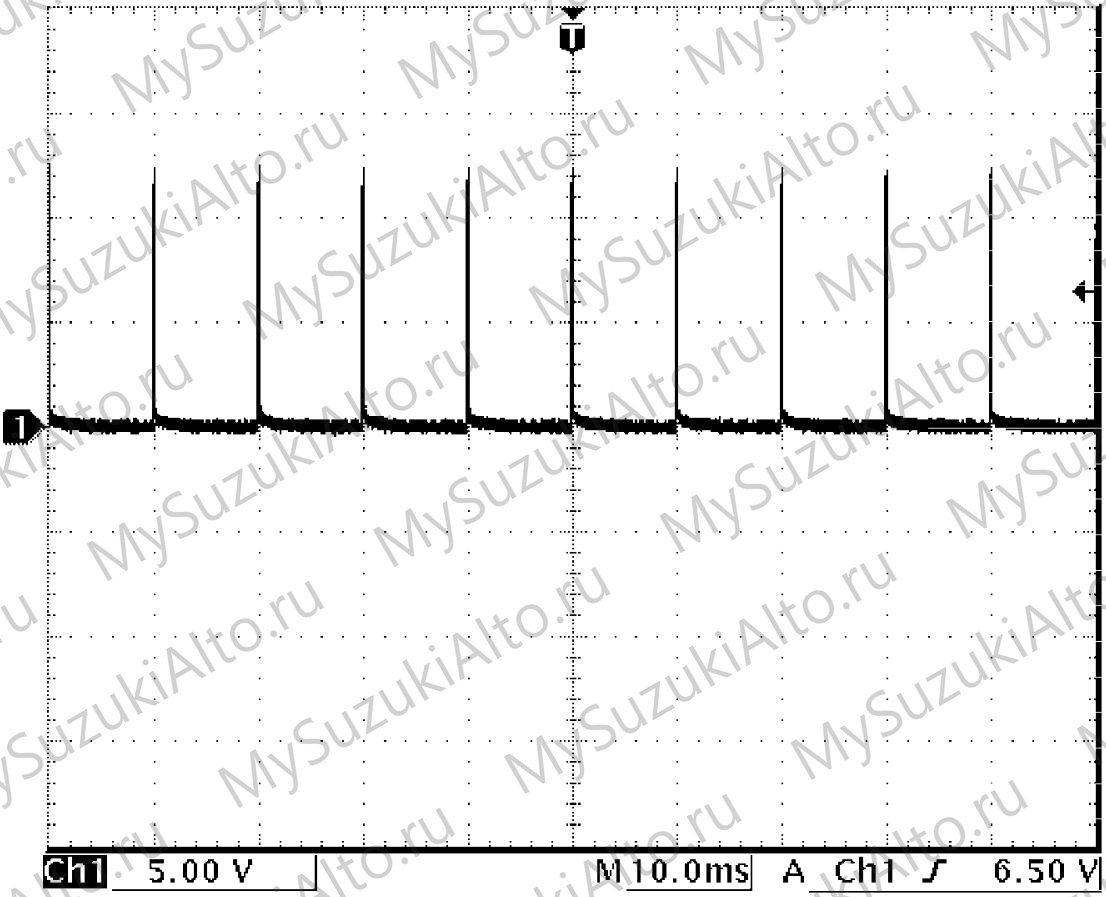

Проверка цепей: проверка цепей BCM и проверка цепи питания BCM.

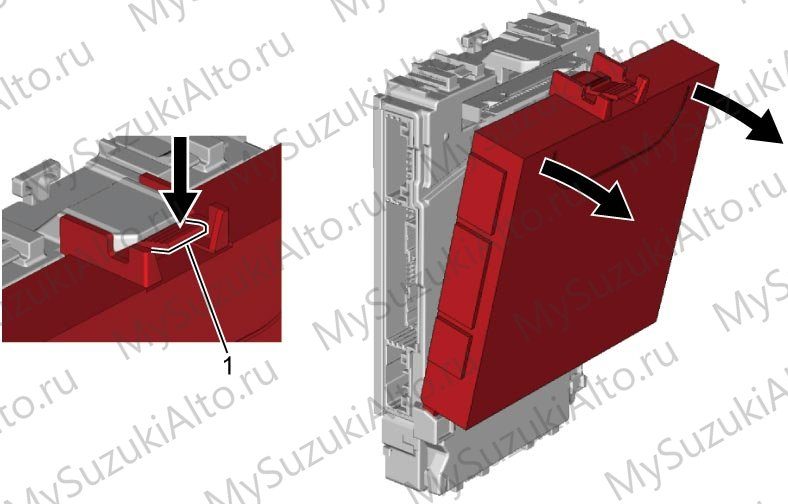

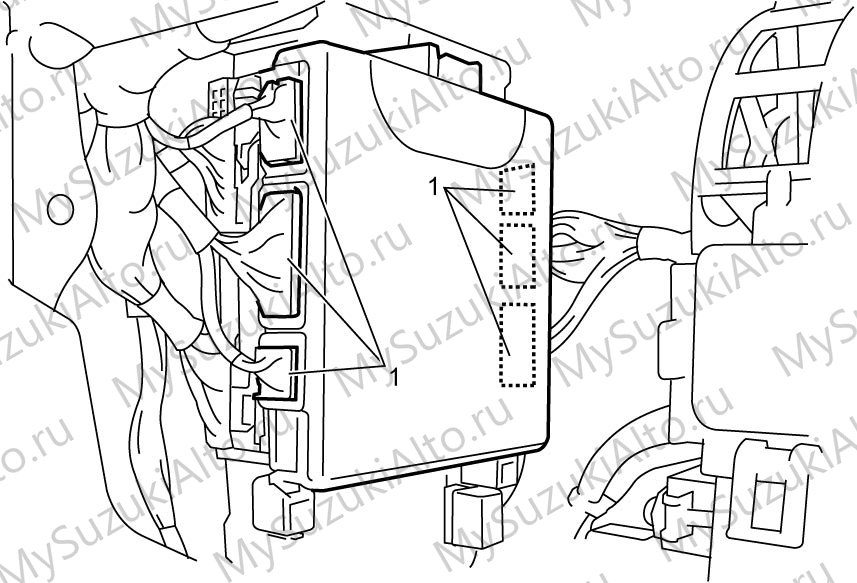

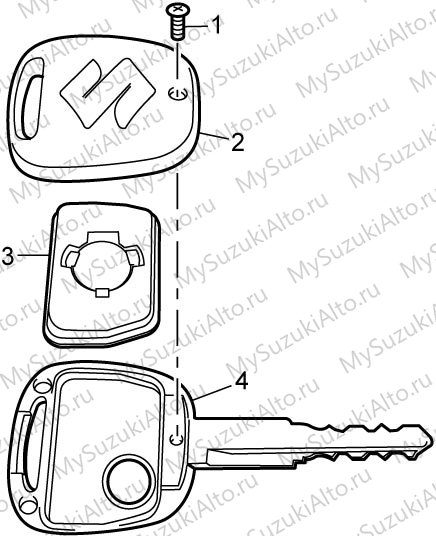

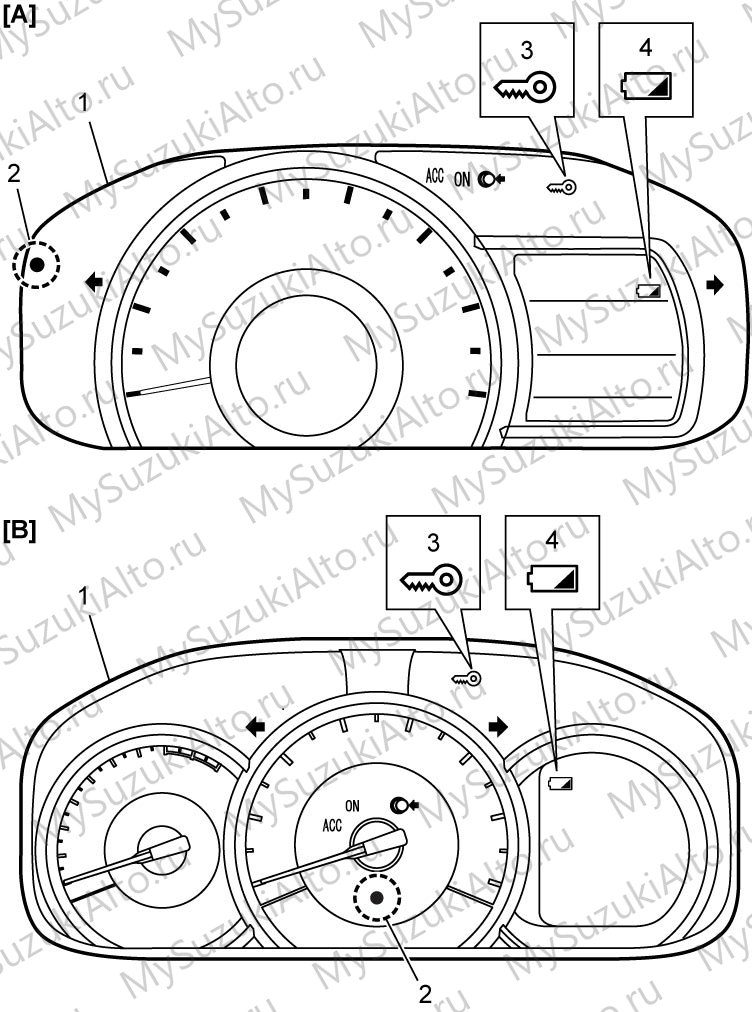

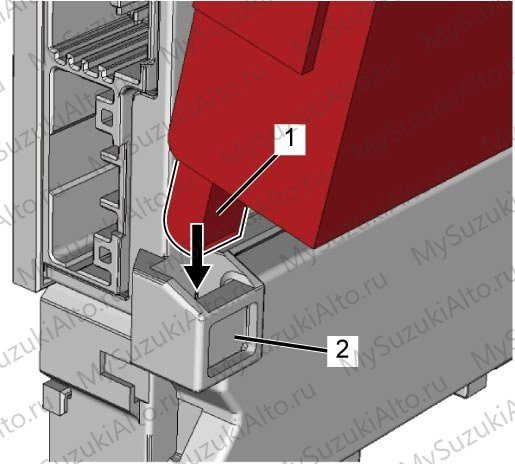

Работы с узлами: снятие и установка BCM; датчик наружной температуры — снятие, установка и проверка; переключение охранной сигнализации; переключение ответного сигнала; настройка дистанционного складывания зеркал; регистрация ключа (для исполнения с замком зажигания) и мобильного пульта (для запуска кнопкой); замена элементов питания ключа и пульта; проверка реле.
Код
Название (сокращённо)
B1102…B1108
Антенны (в салоне, багажник, двери, задняя дверь) и внутренняя неисправность BCM
B1120
Внутренняя неисправность BCM
B1123
Обрыв цепи предохранителя DOME2
B1125 / B1126
Выключатель диапазонов / выключатель положения P
B1133
Аномальное напряжение питания (по цепи DOME2 16,0 В и выше)
B1134

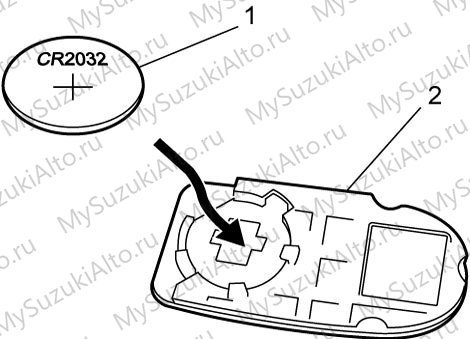

Разряд батареи мобильного пульта
B1137
Неисправность выключателя стоп-сигналов
B1141 / B1142

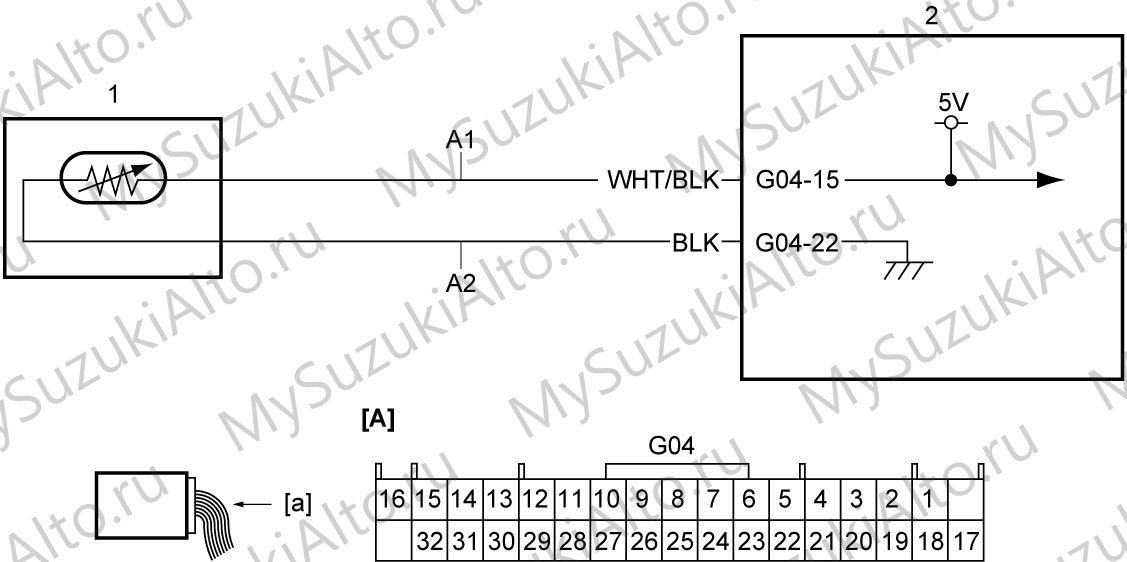

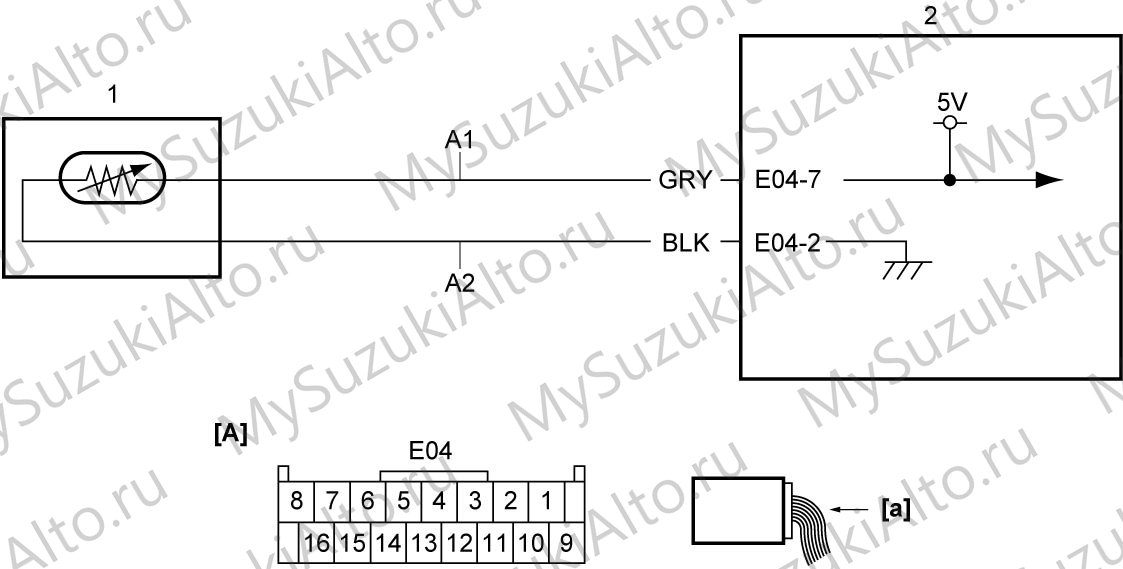

Датчик наружной температуры: 4,68 В и выше / 0,14 В и ниже
B1145 / B1146
Датчик температуры испарителя: 4,85 В и выше / 0,15 В и ниже
B1148

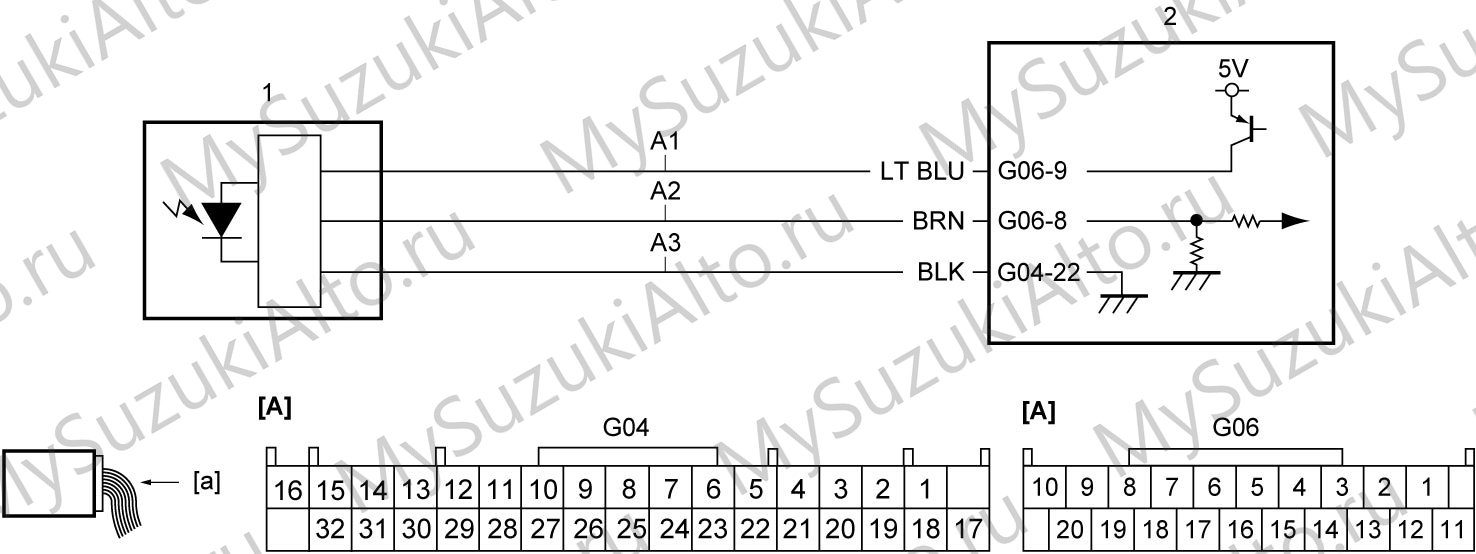

Датчик автоматического освещения (0,18 В и ниже)
B1157
Обнаружение столкновения блоком управления подушек
B115C…B1163
Блок автоматической блокировки руля: питание привода, блокировка и разблокировка, питание управления, связь, несовпадение и незарегистрированный ID
B1173 / B1461
Незарегистрированный код мобильного пульта или ключа / ошибка определения скорости автомобиля
Меры предосторожности: при диагностике; при утилизации мобильных пультов; при замене BCM.

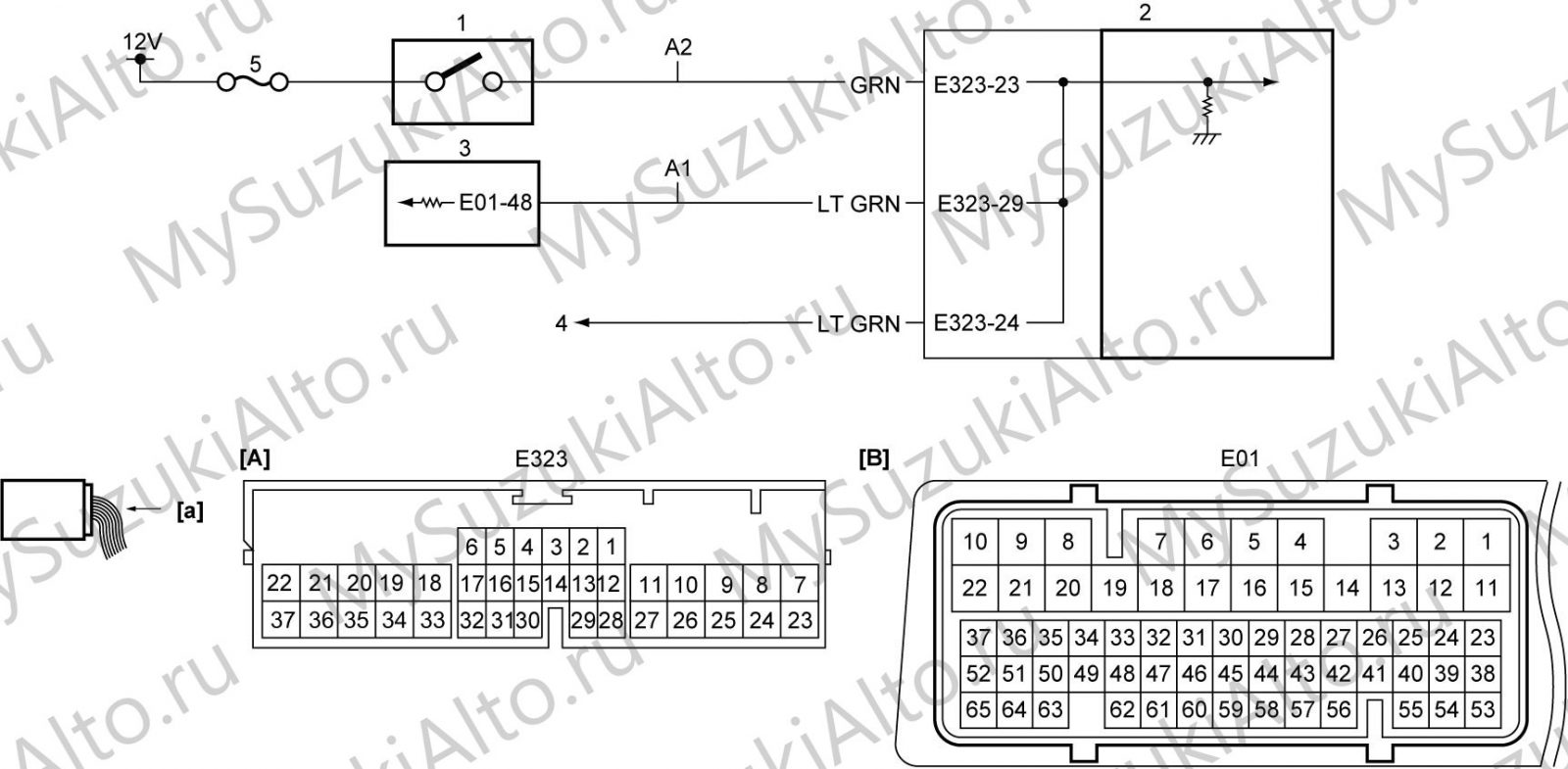

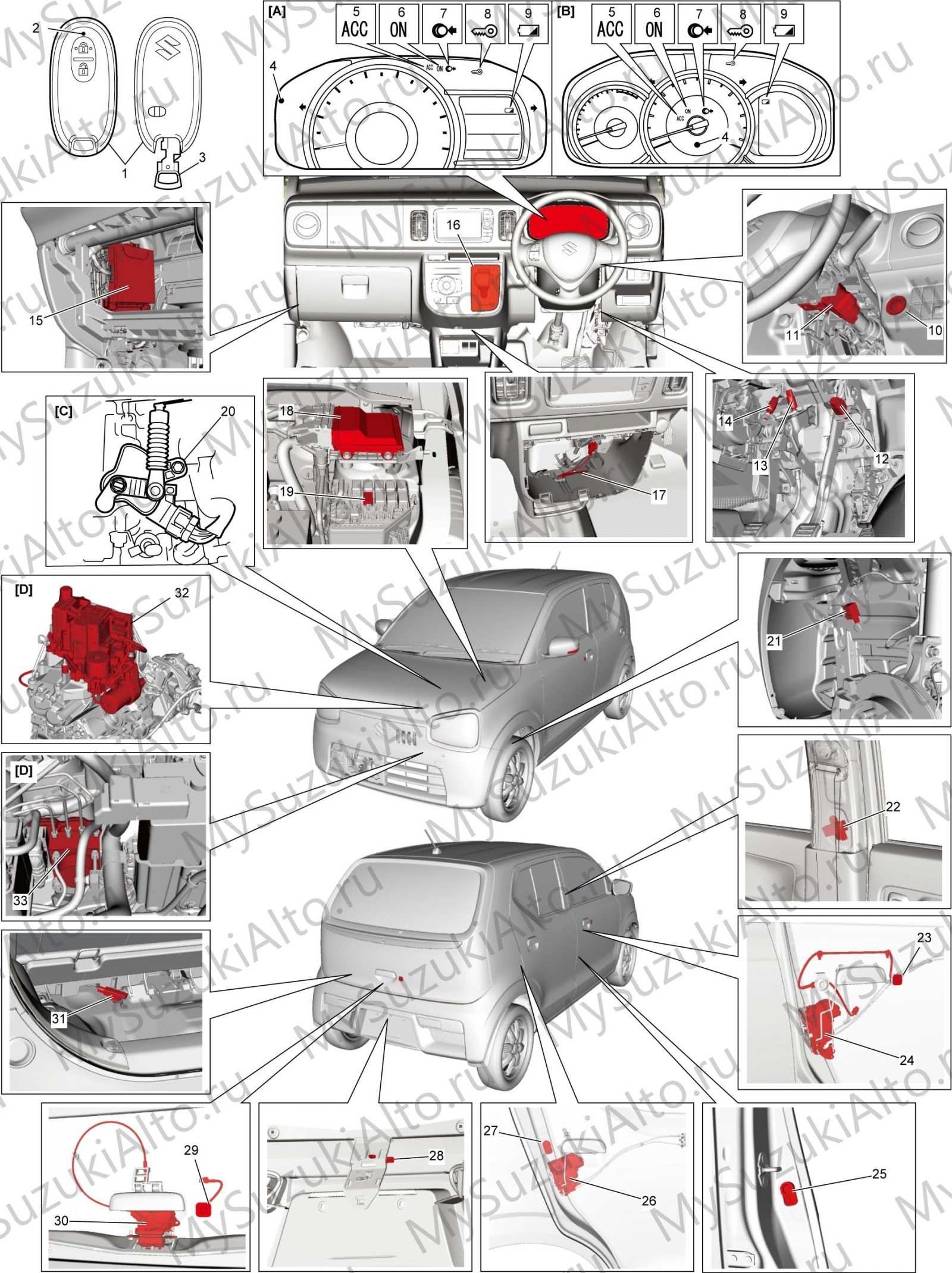

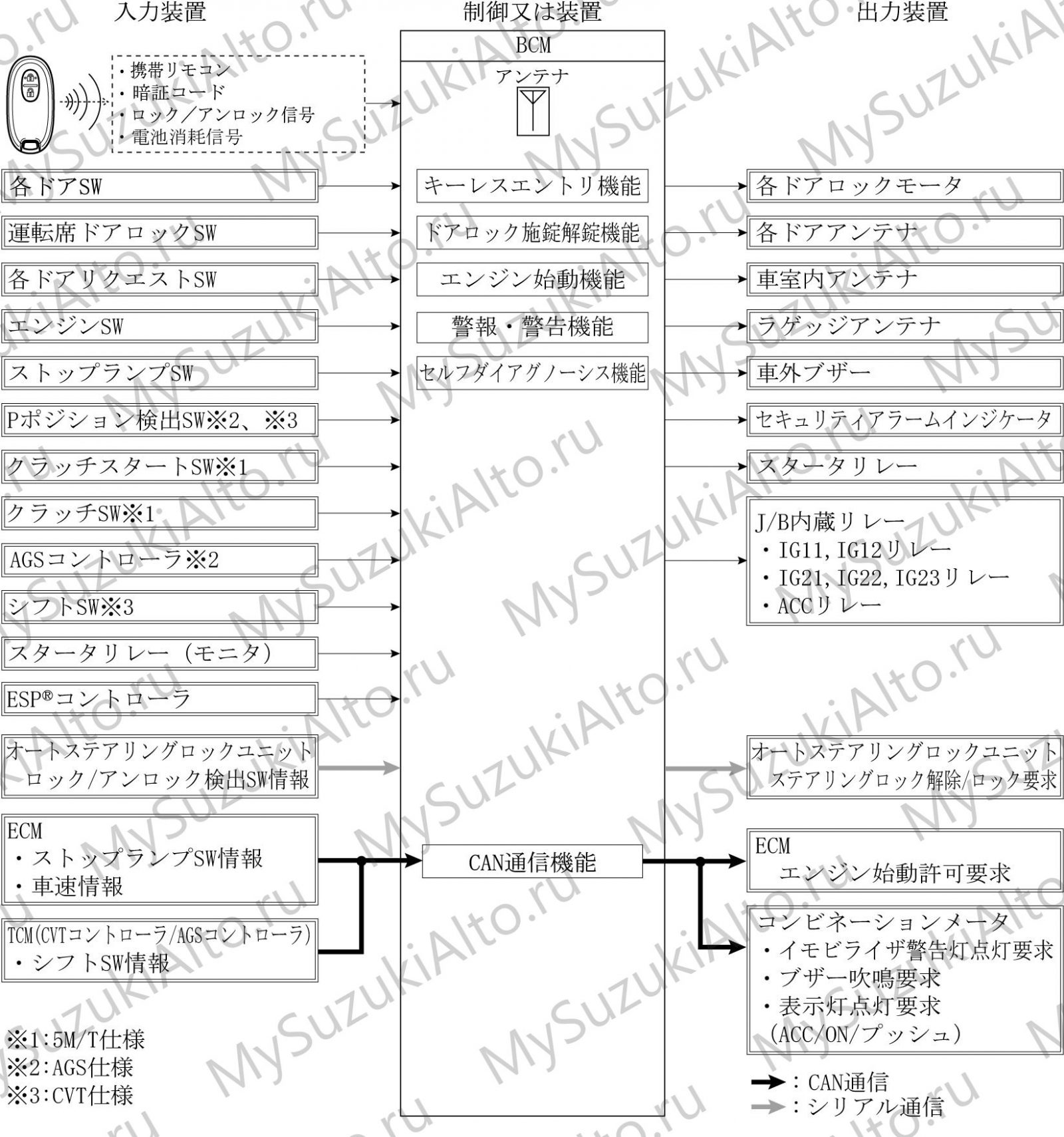

Схемы: схема системы запуска кнопкой и конфигурационная схема.

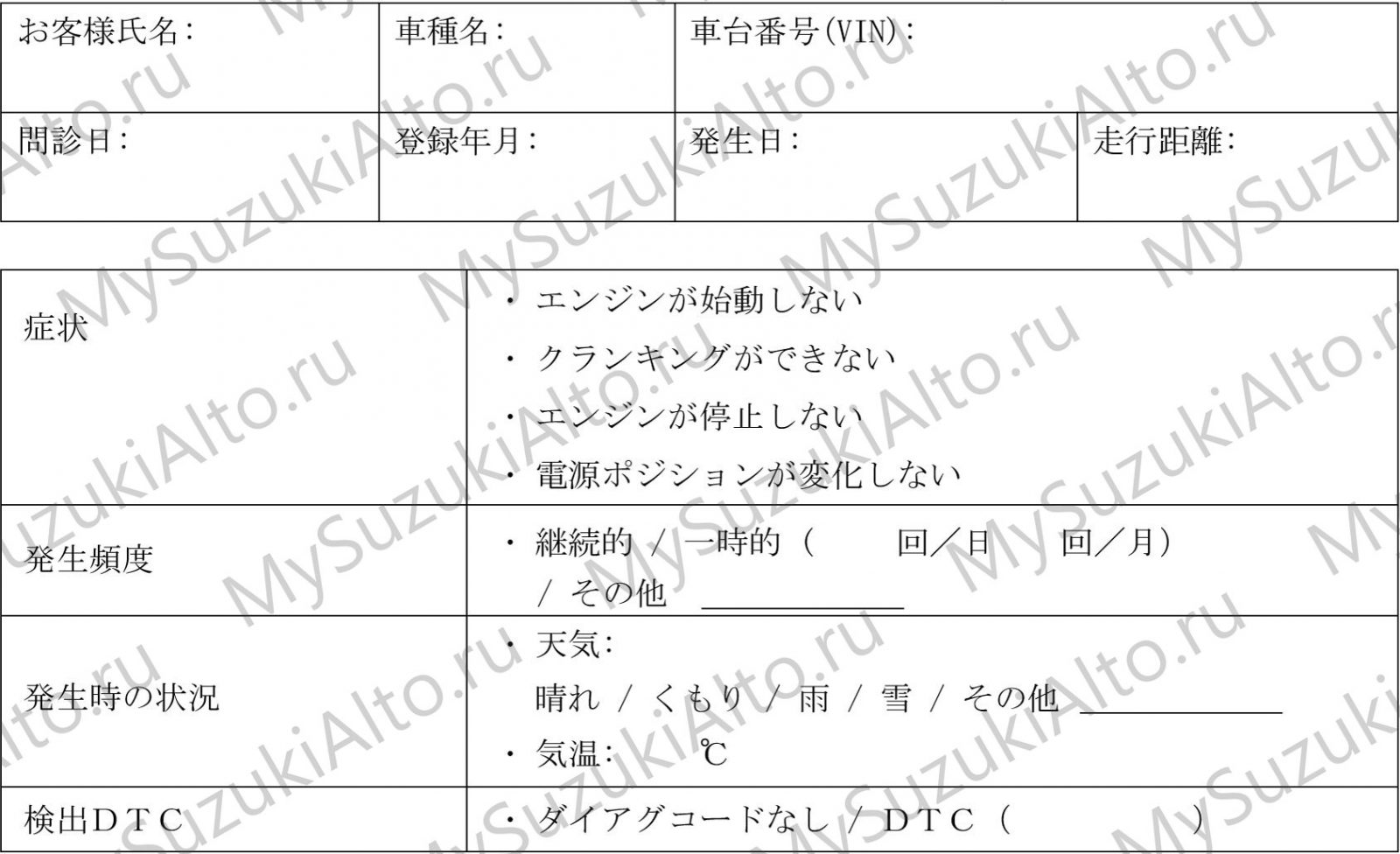

Проверка системы и диагностика по симптомам.
Самодиагностика: чтение и стирание кодов, список данных, активные тесты и меню утилит через Suzuki SDT-II.
Коды неисправностей — процедуры по каждому коду в порядке руководства (см. таблицу ниже).

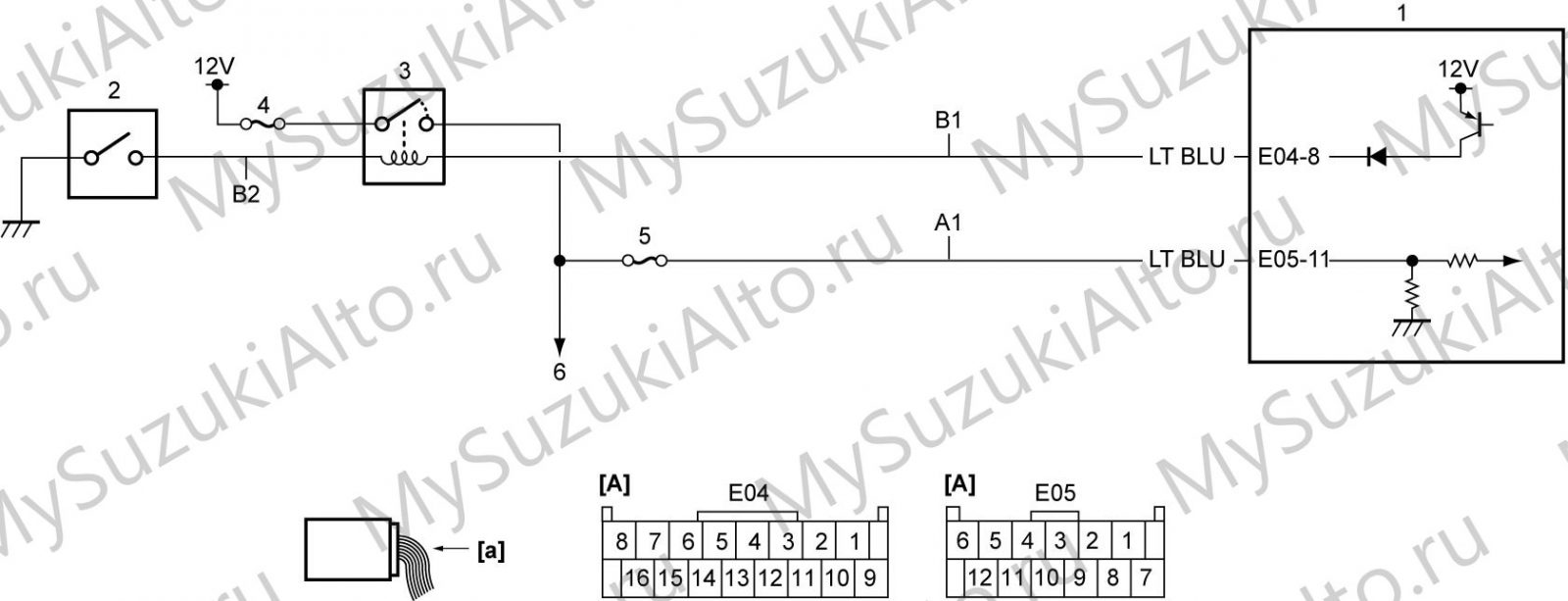

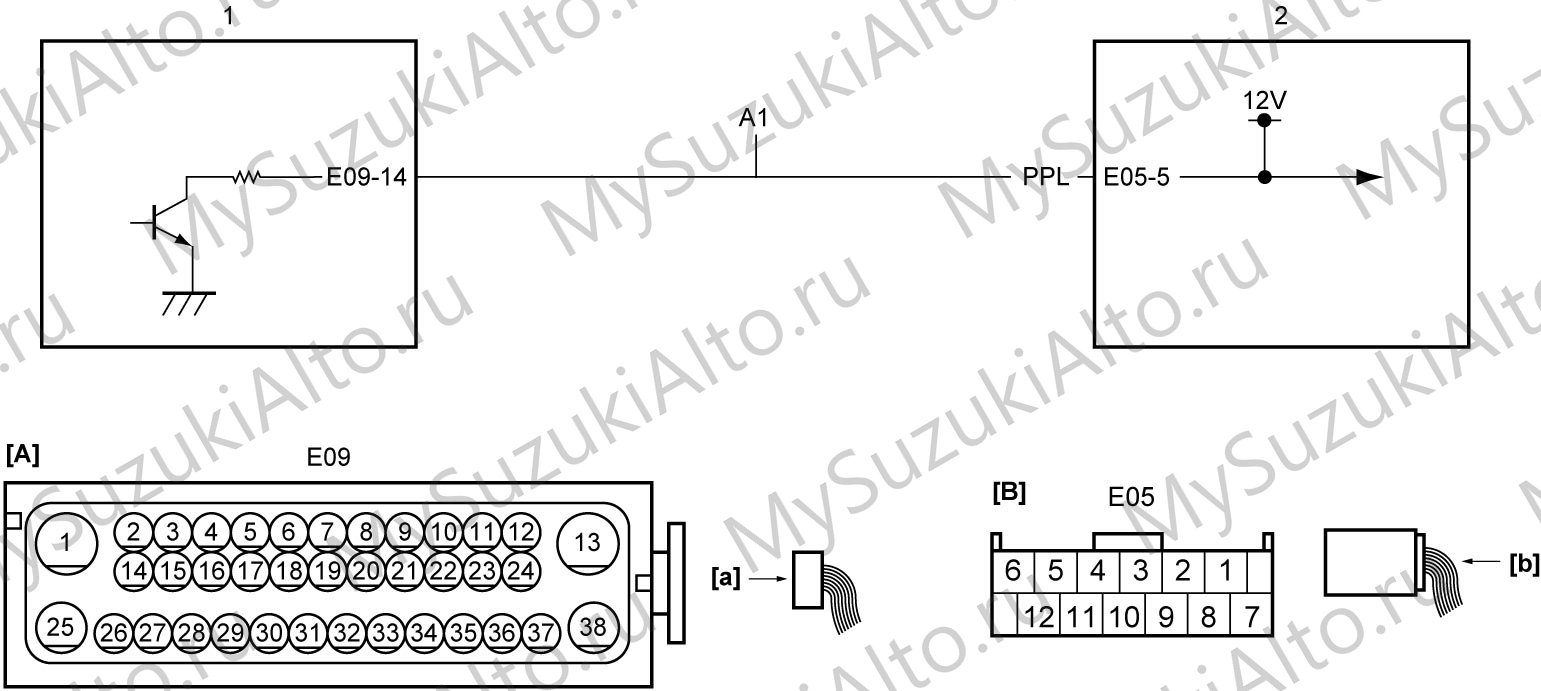

Проверка цепей BCM и блока предохранителей.

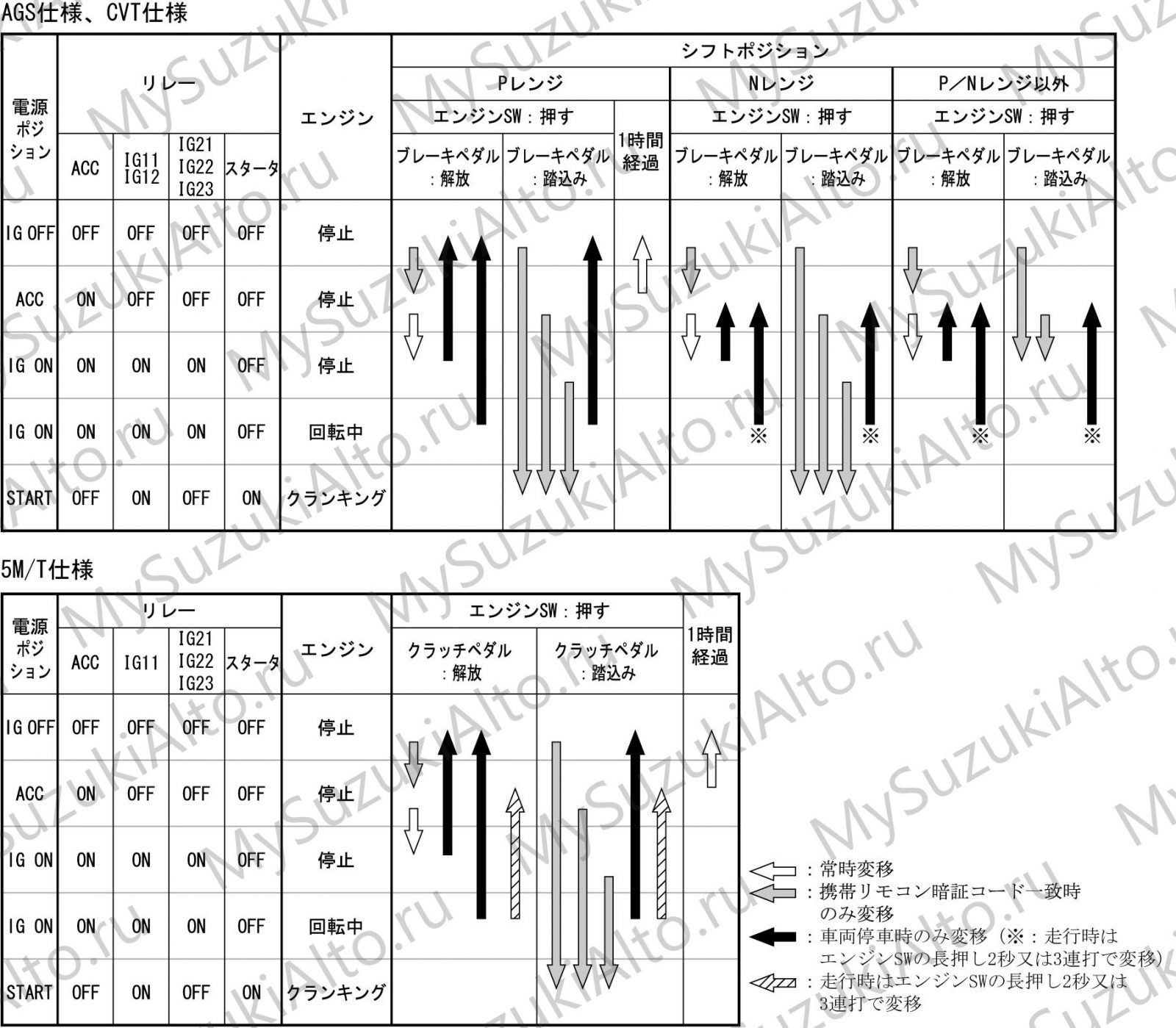

Регистрация и настройки: регистрация мобильного пульта, переключение ответного сигнала, регистрация переключения функций системы, проверка работы системы запуска кнопкой.

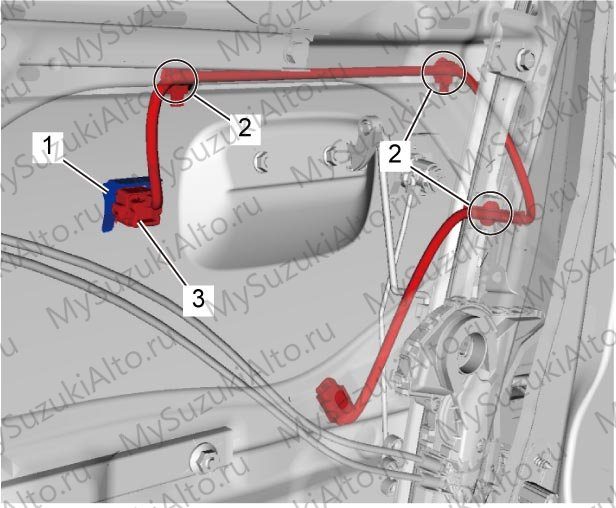

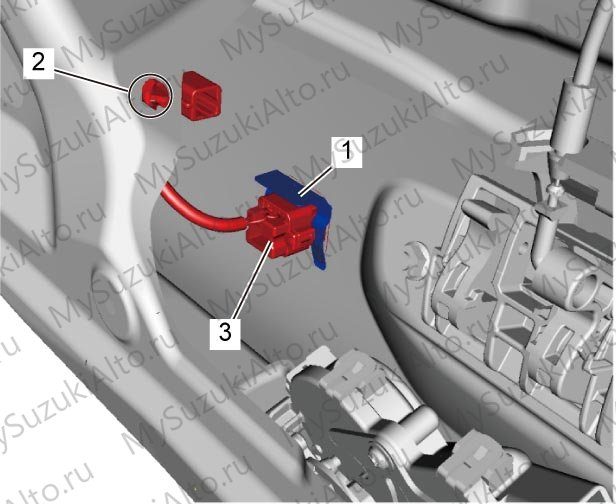

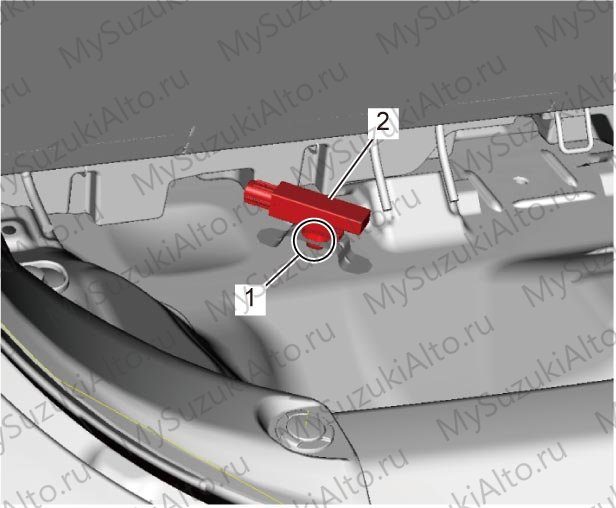

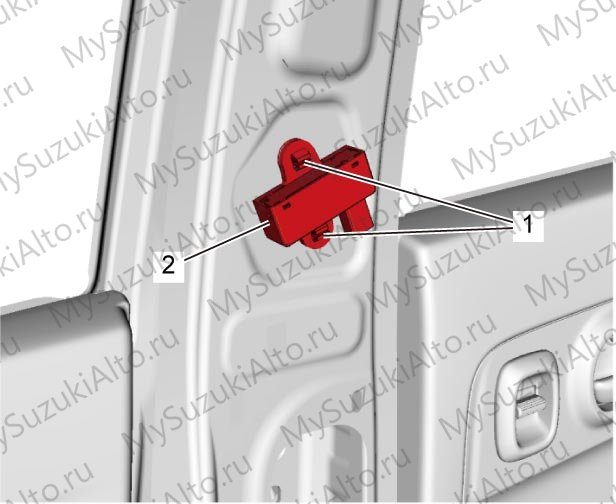

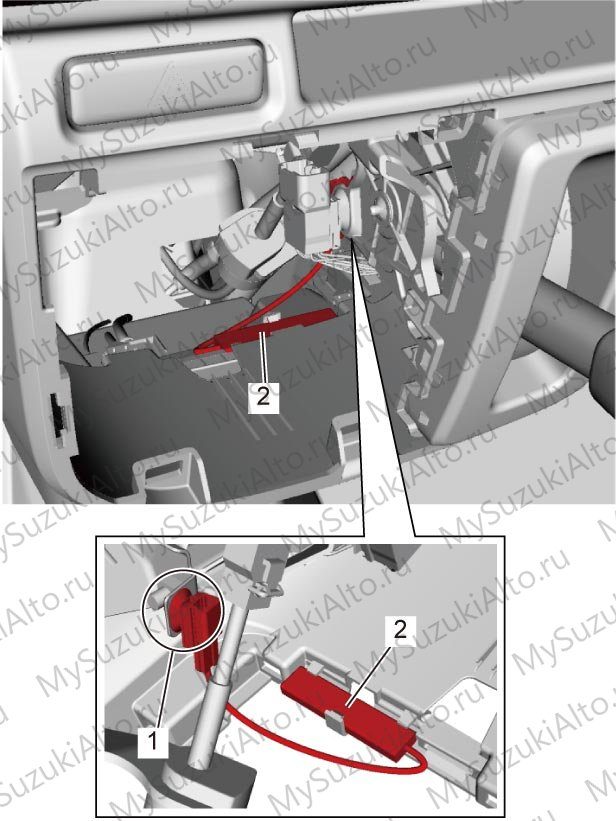

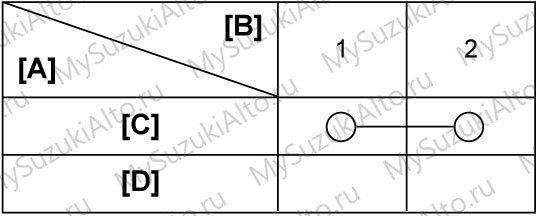

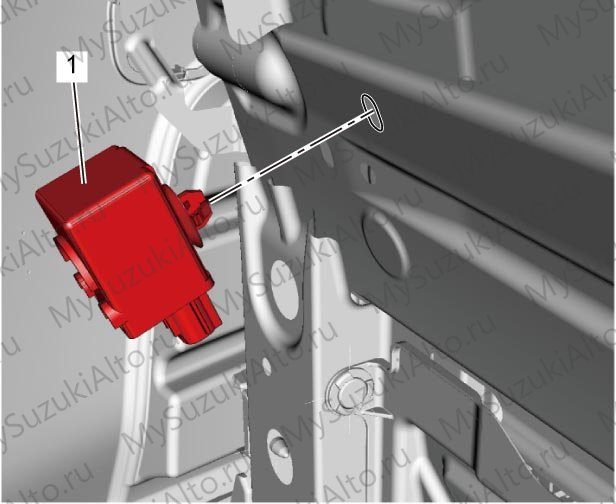

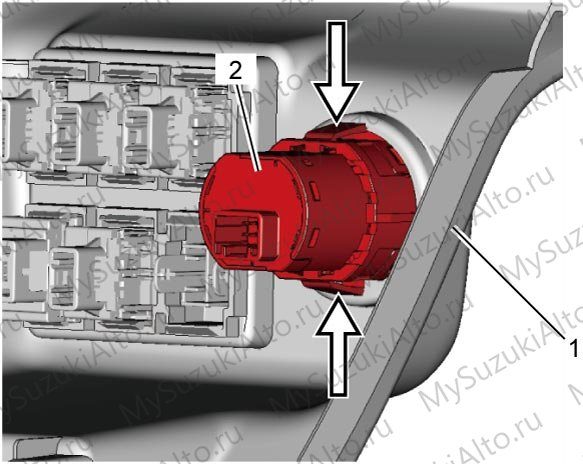

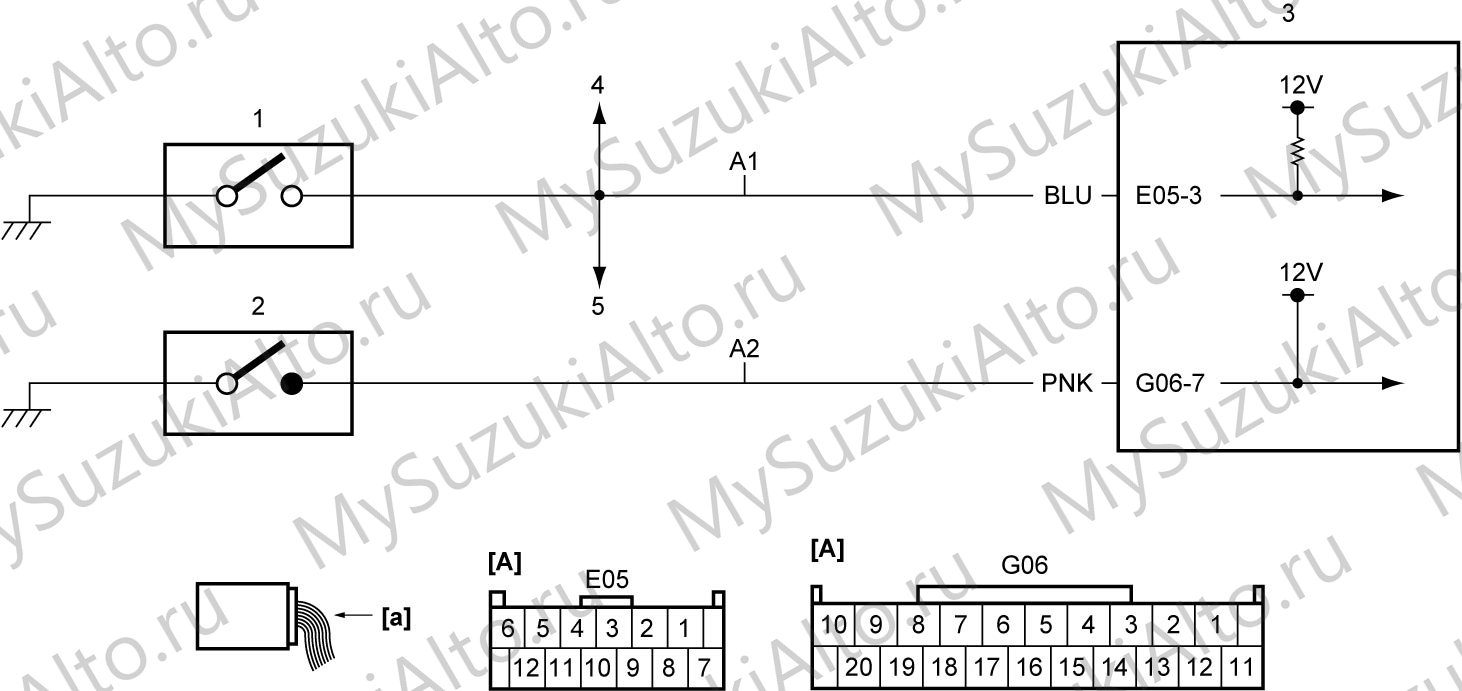

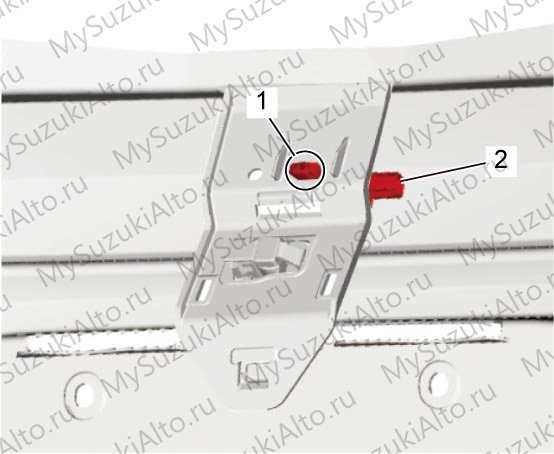

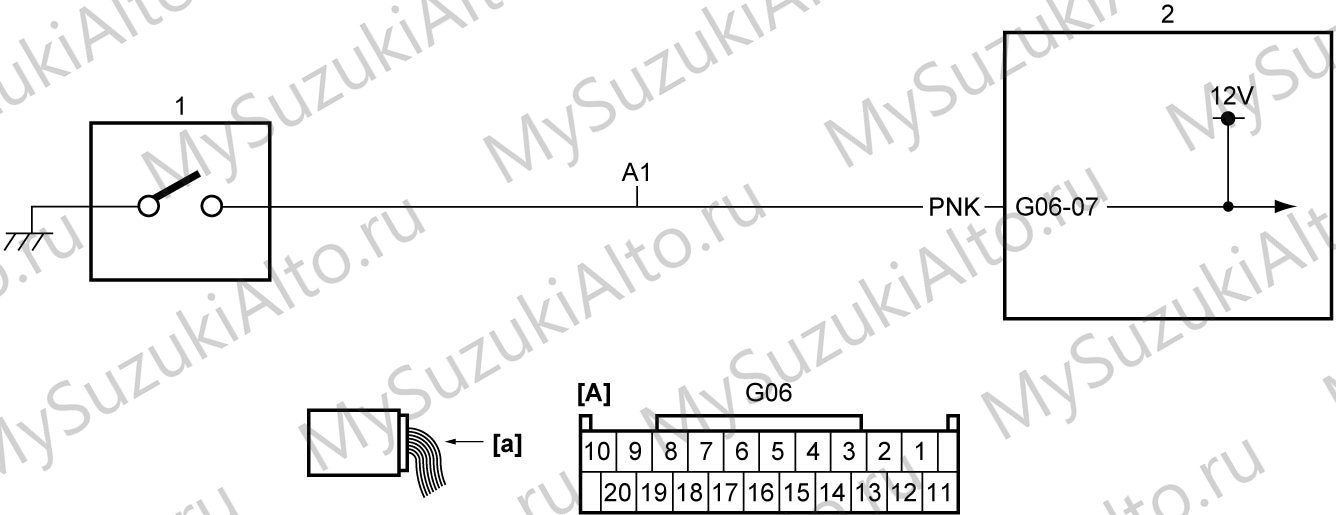

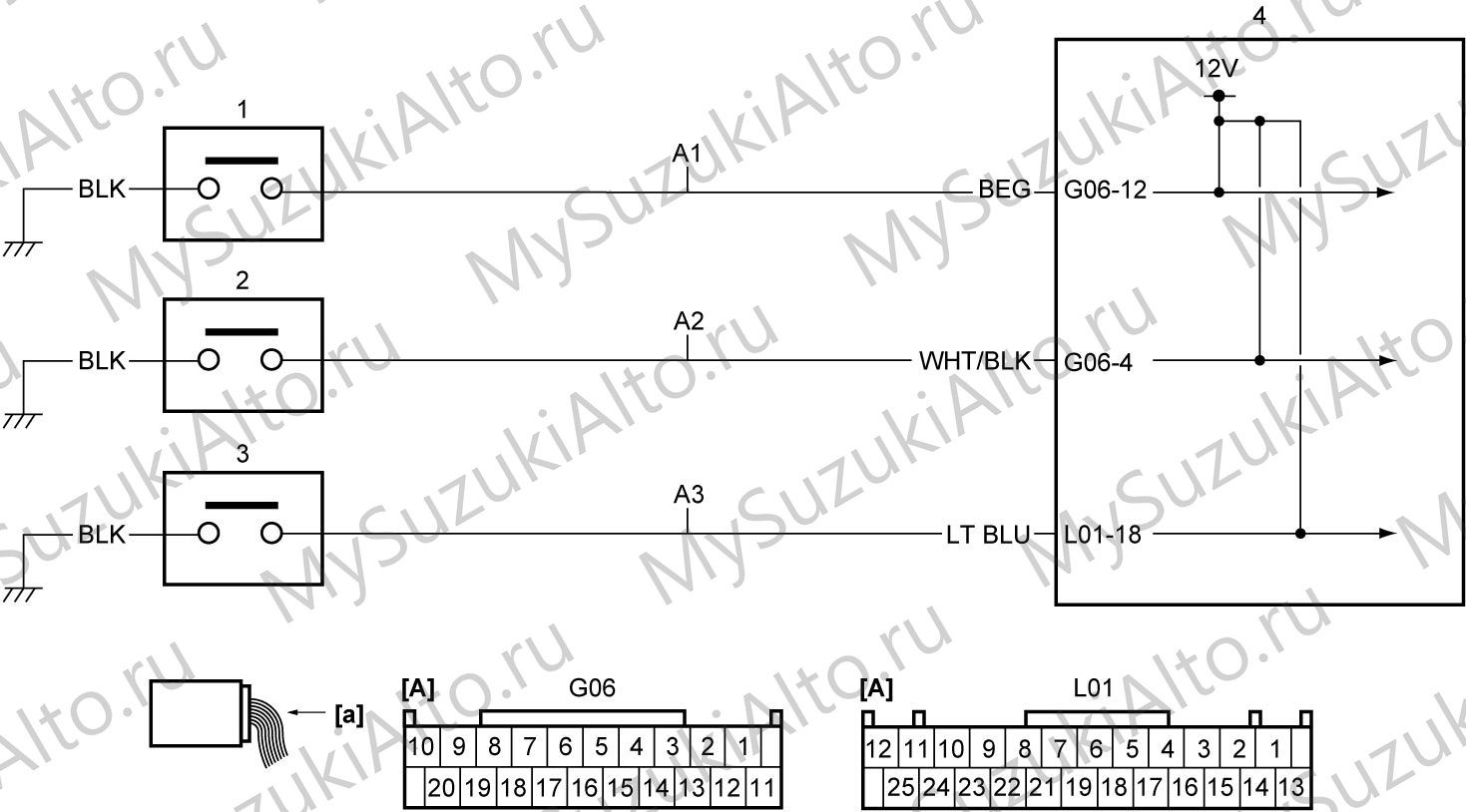

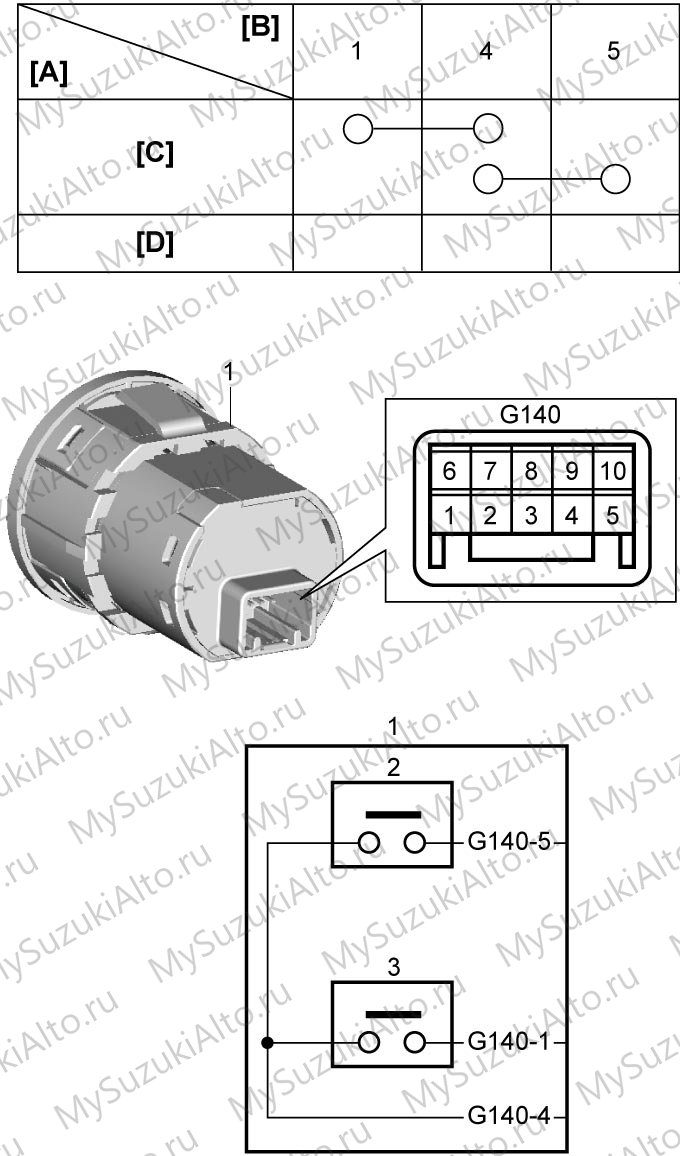

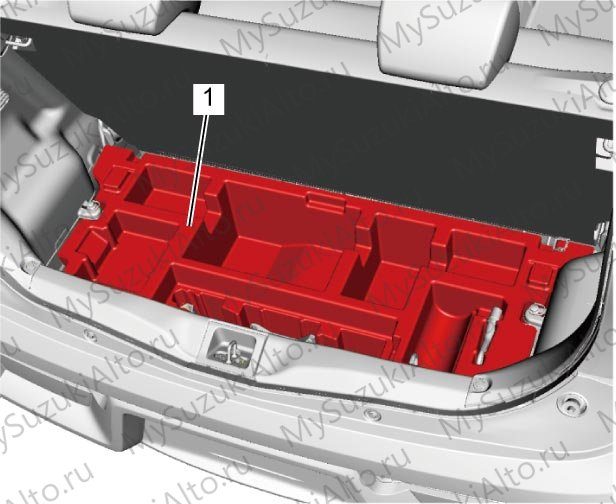

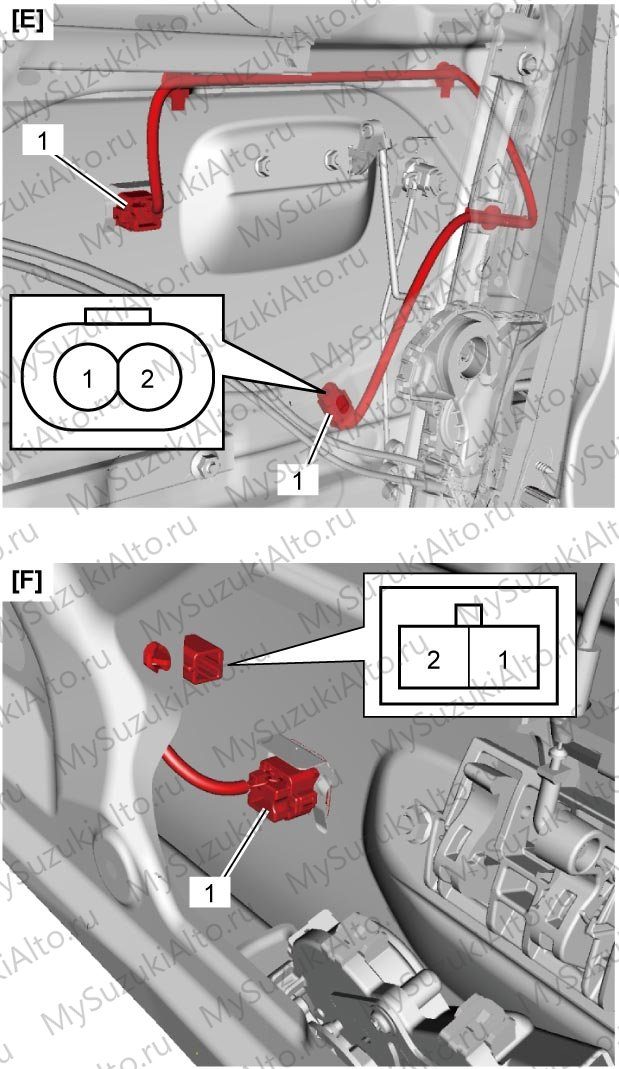

Узлы: выключатели-запросы двери водителя, пассажира и задней двери; антенны дверей, задней двери, салона и багажника; проверка выключателей-запросов и антенн; выключатель замка двери водителя; выключатель двигателя; внешний звуковой сигнализатор; замена элемента питания мобильного пульта.
Код
Название

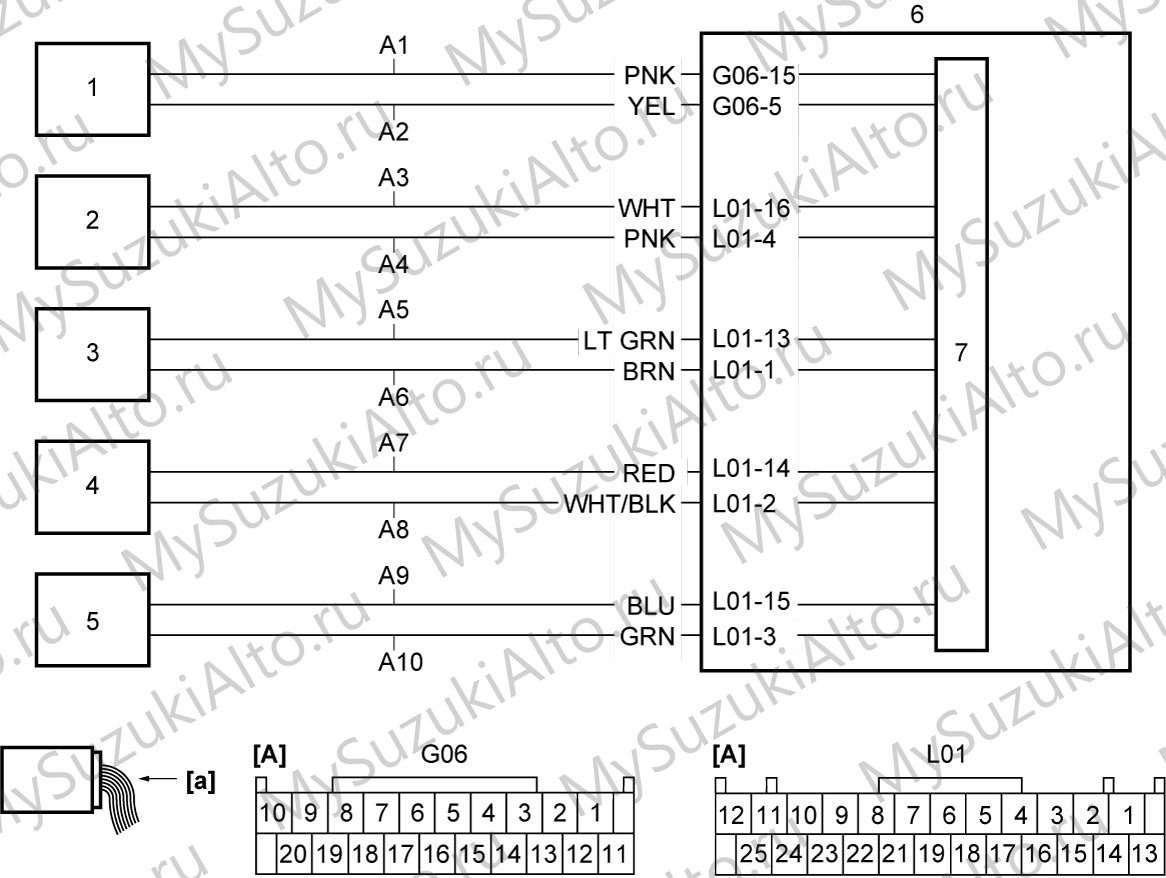

B1102 / B1103
Антенна в салоне / в багажнике не запускается
B1105 / B1106 / B1107
Антенна двери водителя / пассажира / задней двери не запускается
B1108
Внутренняя неисправность BCM

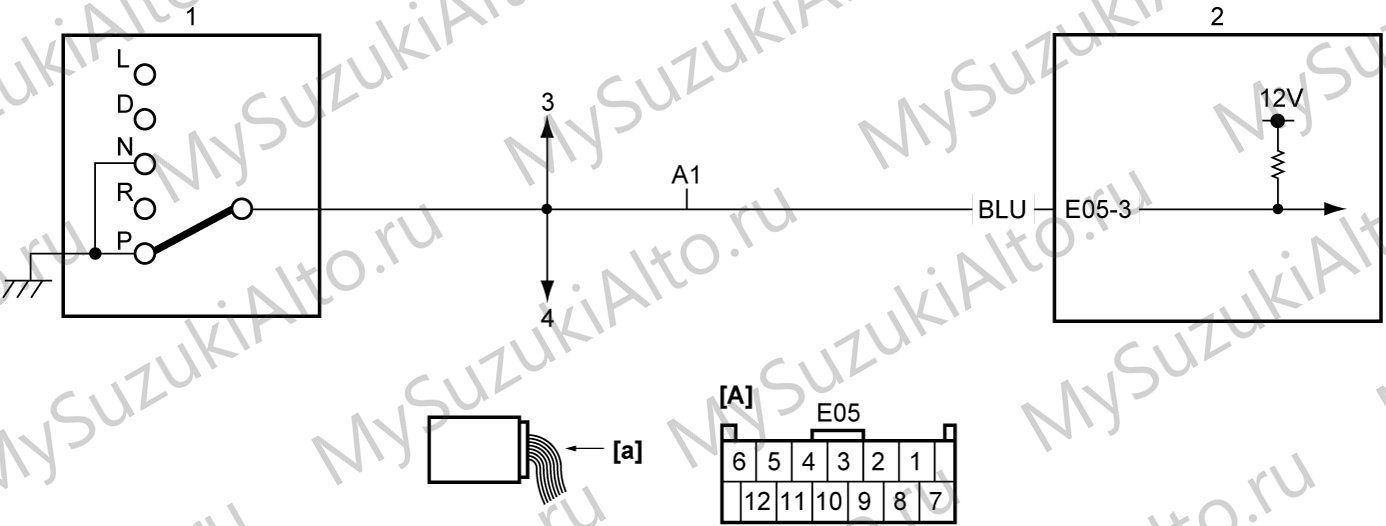

B1125
Неисправность системы выключателя диапазонов: положение P или N (вариатор) либо выключателя педали сцепления (5M/T)
B1126
Выключатель положения P включён при движении
B1134
Разряд батареи мобильного пульта
B1137
Неисправность выключателя стоп-сигналов

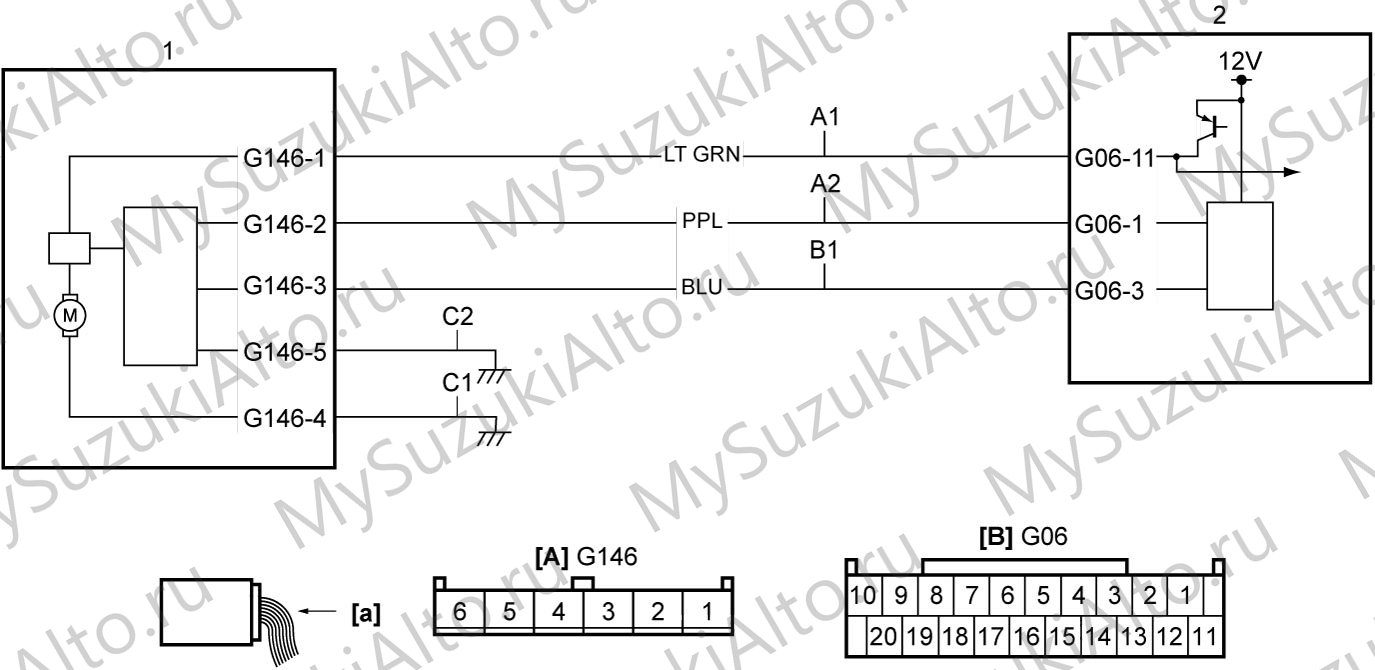

B115C / B115D / B115E / B115F
Замок руля: питание привода, блокировка и разблокировка, питание управления и питания привода
B1160 / B1161
Ошибка связи с блоком замка руля / несовпадение проверки данных
B1162 / B1163
Внутренняя неисправность блока замка руля / ID замка руля не зарегистрирован
B116A
Аномалия импульсов скорости от контроллера ESP
B1180 / B1181 / B1182
Сигнал выключателя-запроса двери водителя / пассажира / задней двери: напряжение ниже диагностического предела
B1186
Неисправность цепи антенны (внутренняя цепь BCM)

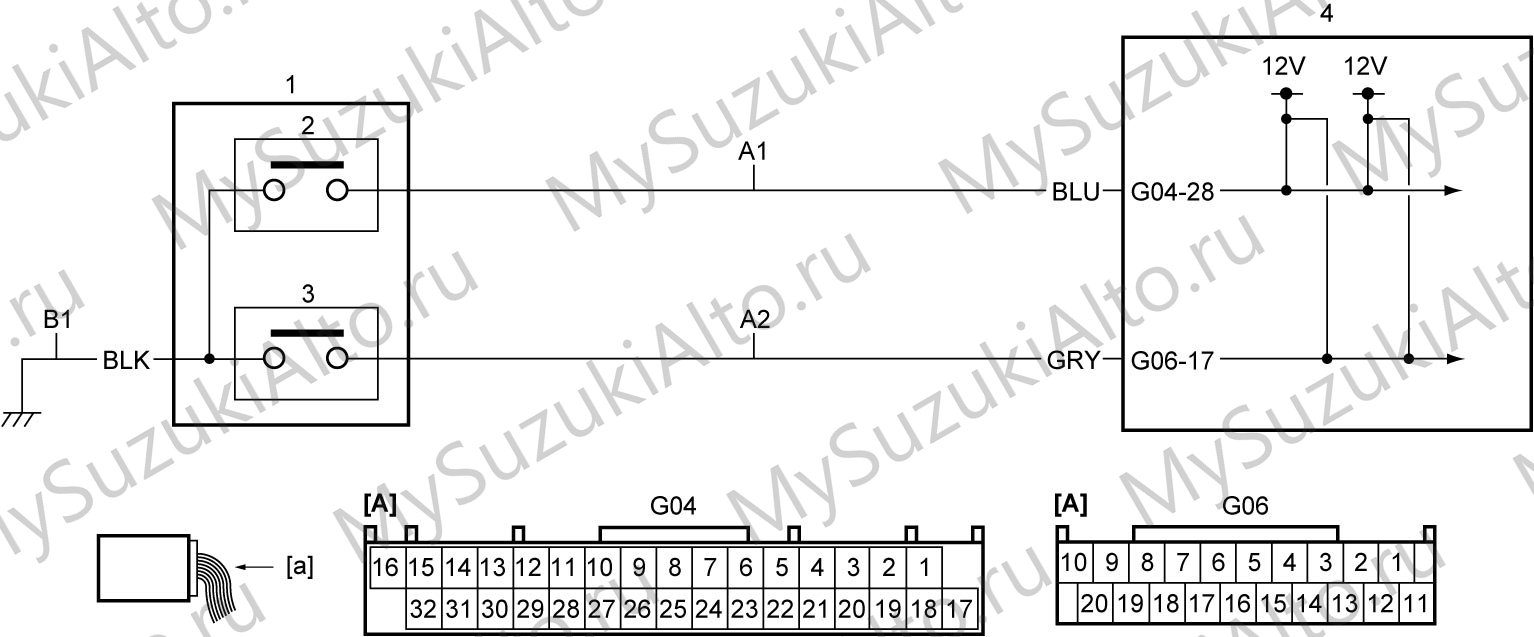

B1190
Неисправность системы выключателя двигателя (сигналы SW1 и SW2)
B1191 / B1192 / B1193
Неисправность реле ACC / IG1 / IG2: состояние управления не совпадает с напряжением по предохранителю

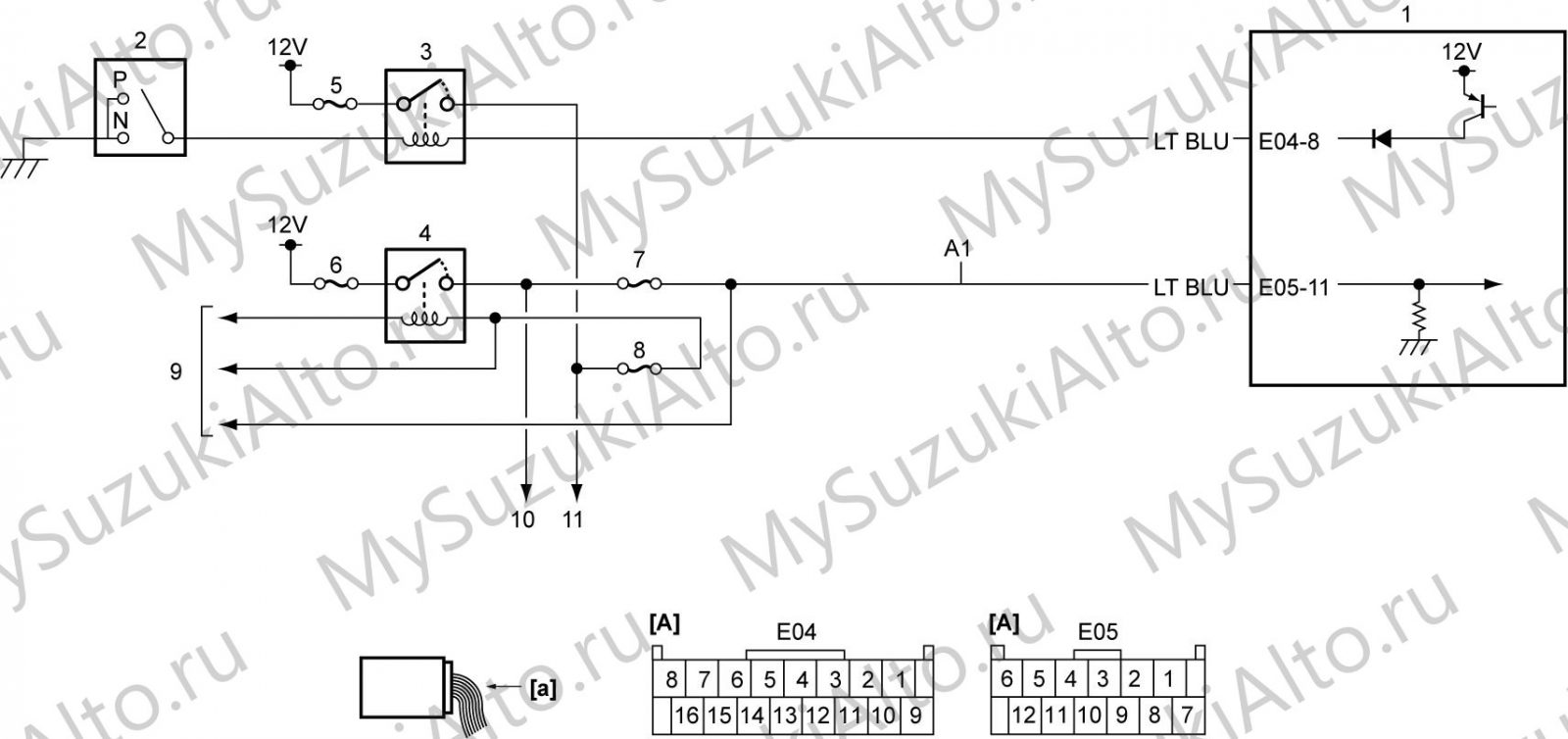

B1194

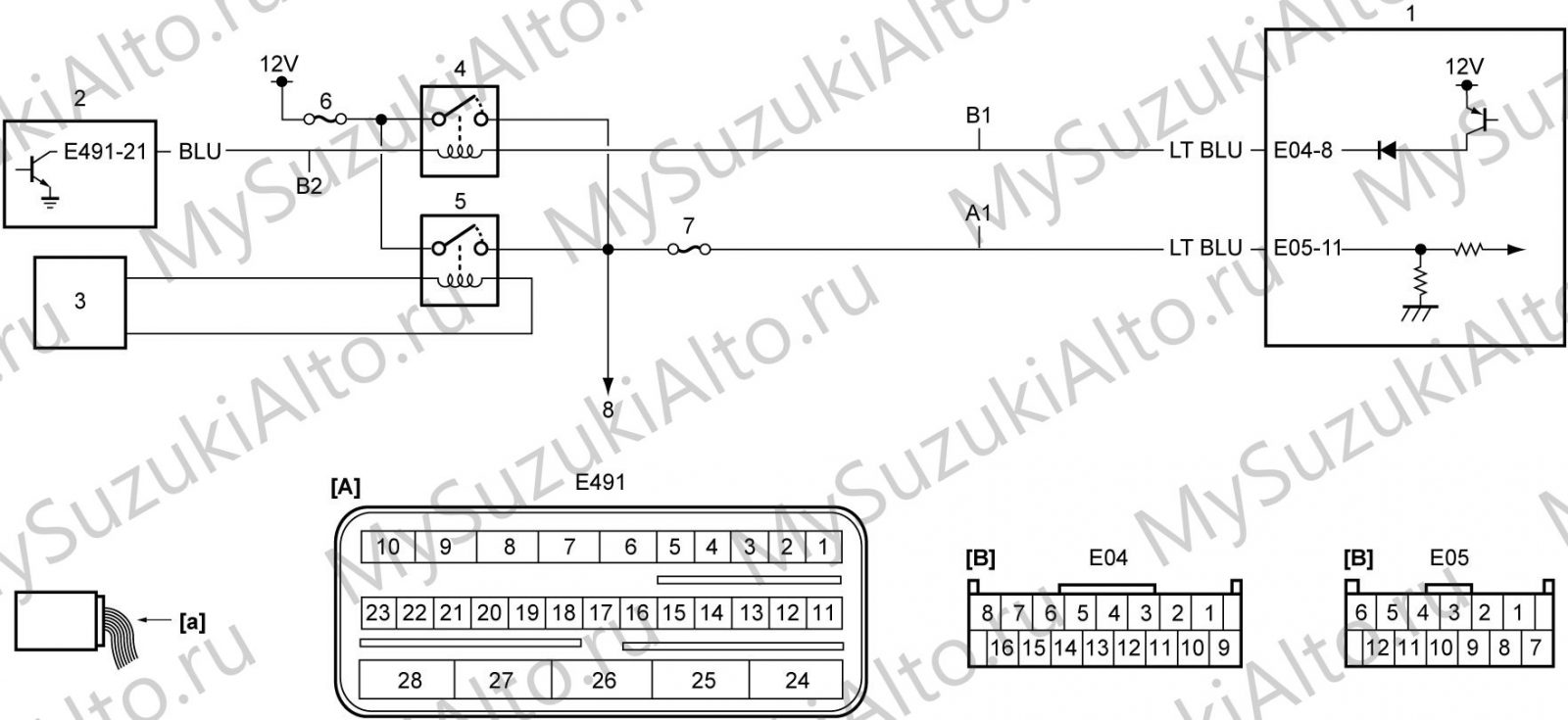

Неисправность реле стартера (для исполнений CVT, AGS и 5M/T)

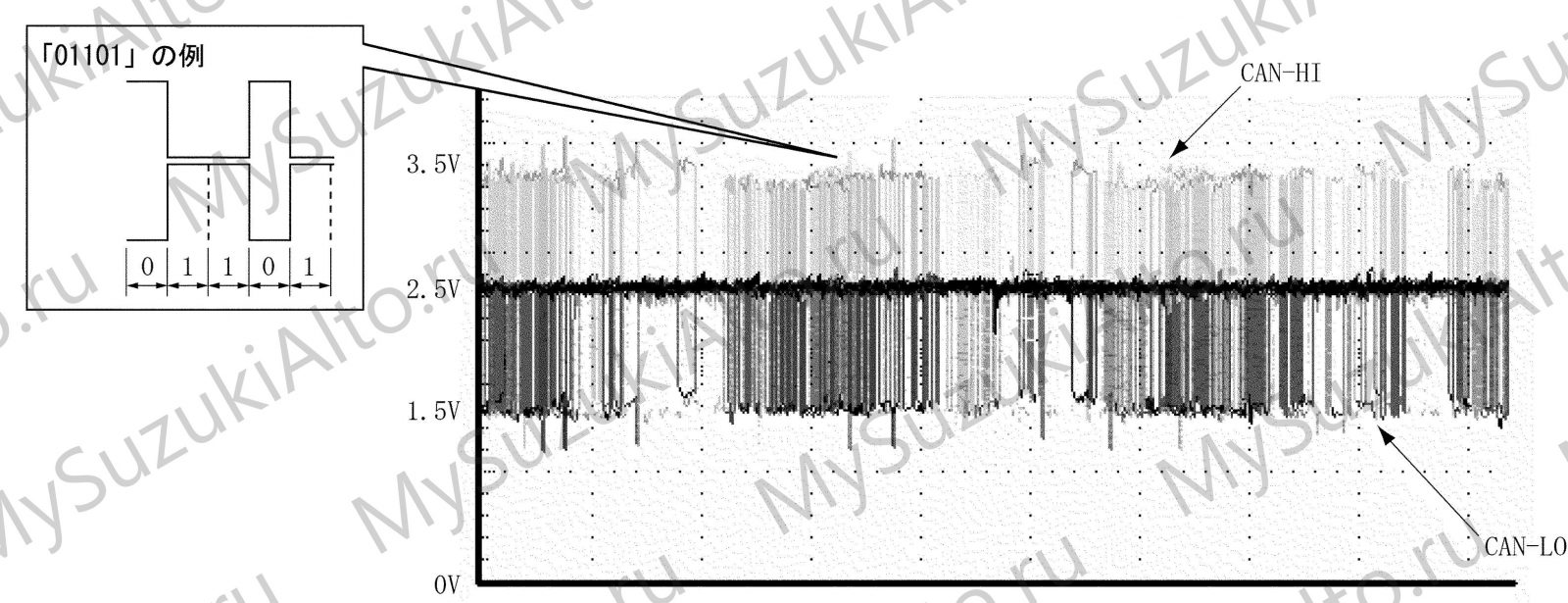

Шина CAN (10H)

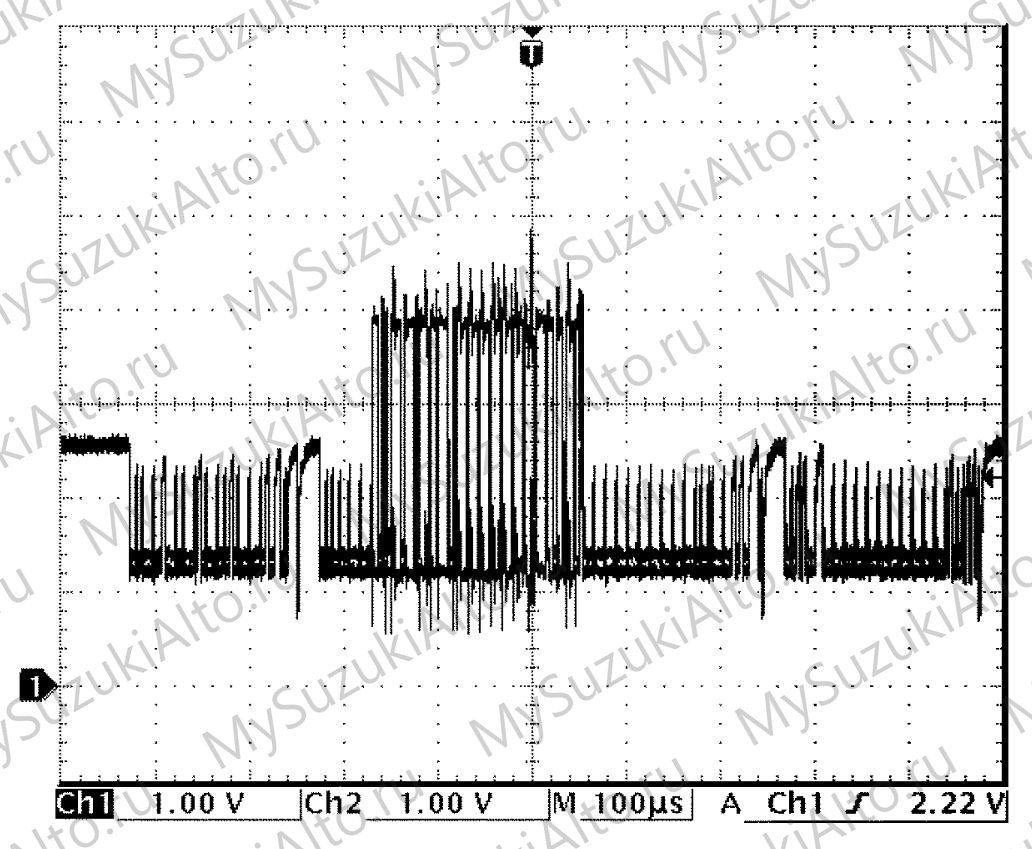

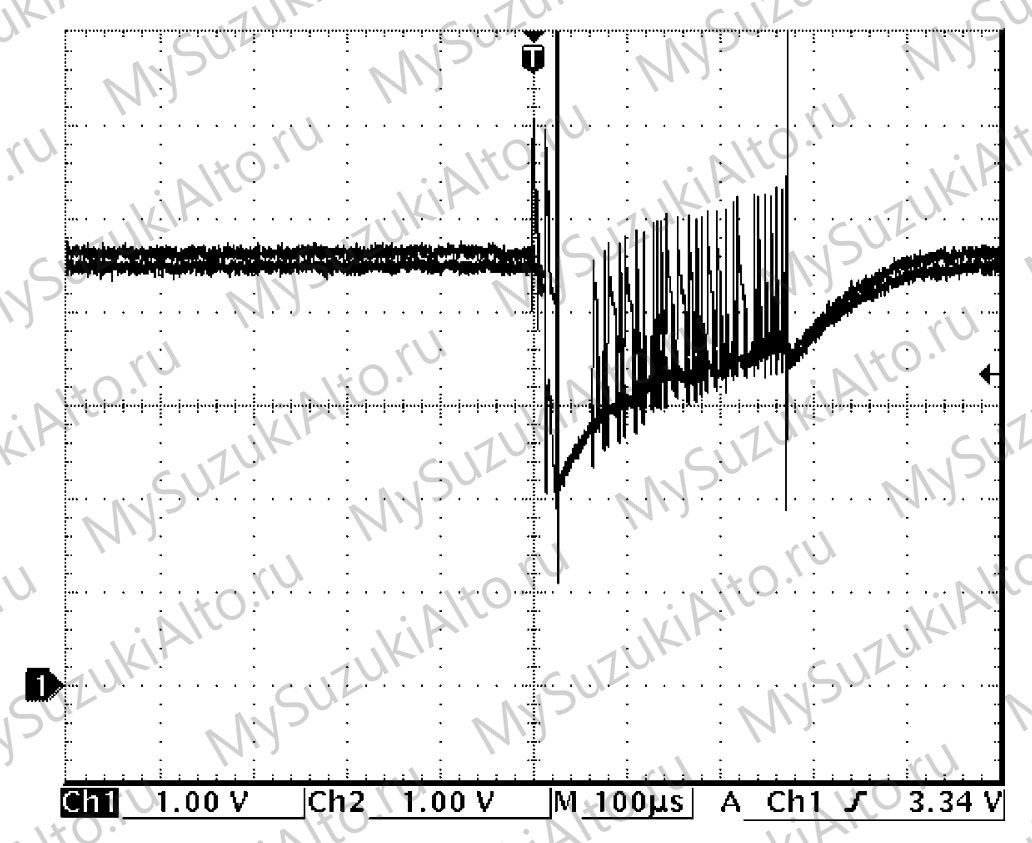

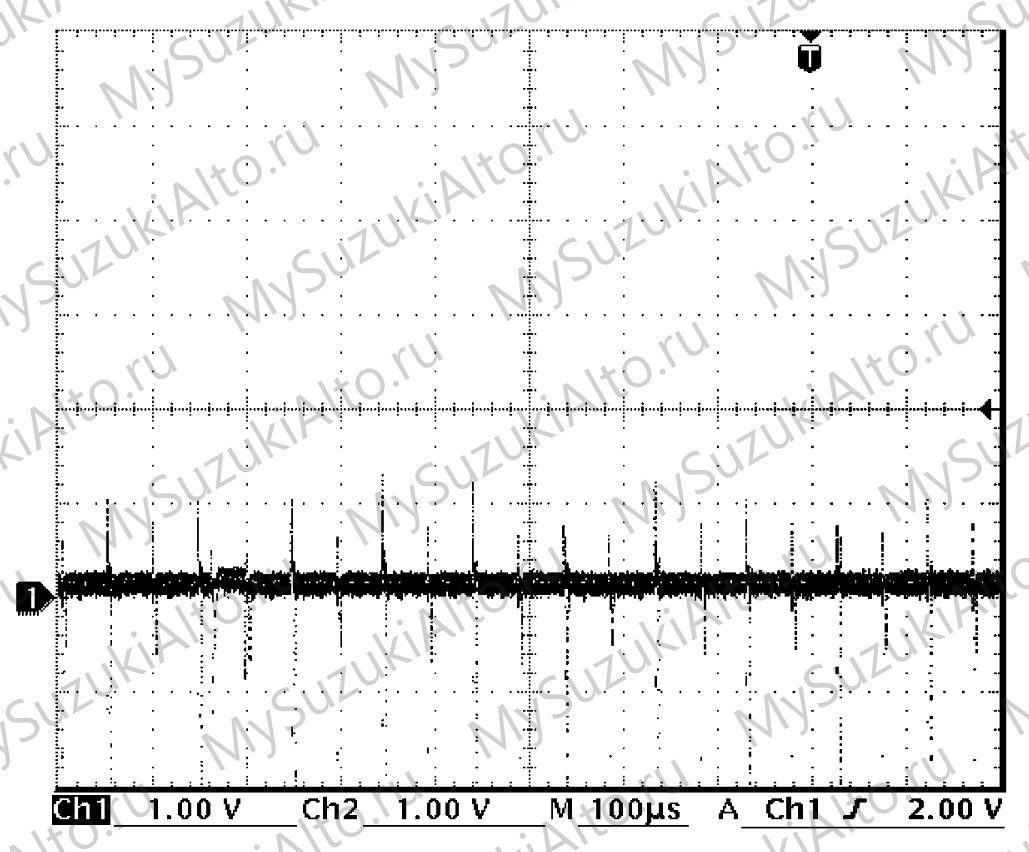

Коды группы U указывают на потерю связи между блоками: U0073 — «bus off» шины, U0100 — потеря ECM, U0101 — TCM, U0121 — ABS/ESP, U0126 — датчик угла руля, U0131 — усилитель руля, U0140 — BCM, U0155 — комбинация приборов, U1082 — ENG A-STOP, U108A — радарная поддержка торможения.
Один и тот же код может фиксироваться разными блоками: диагностика начинается с того блока, который первым сообщил об ошибке.

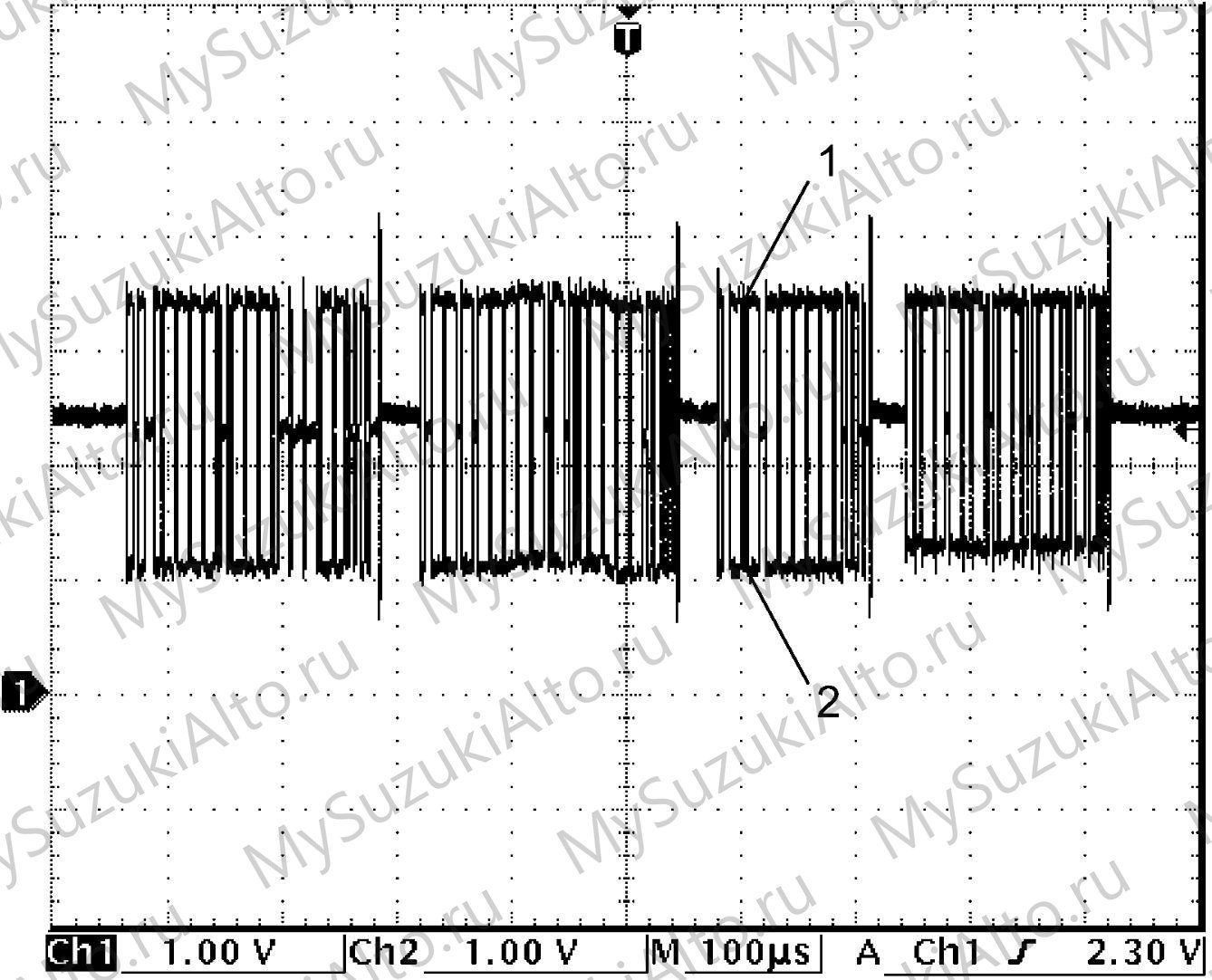

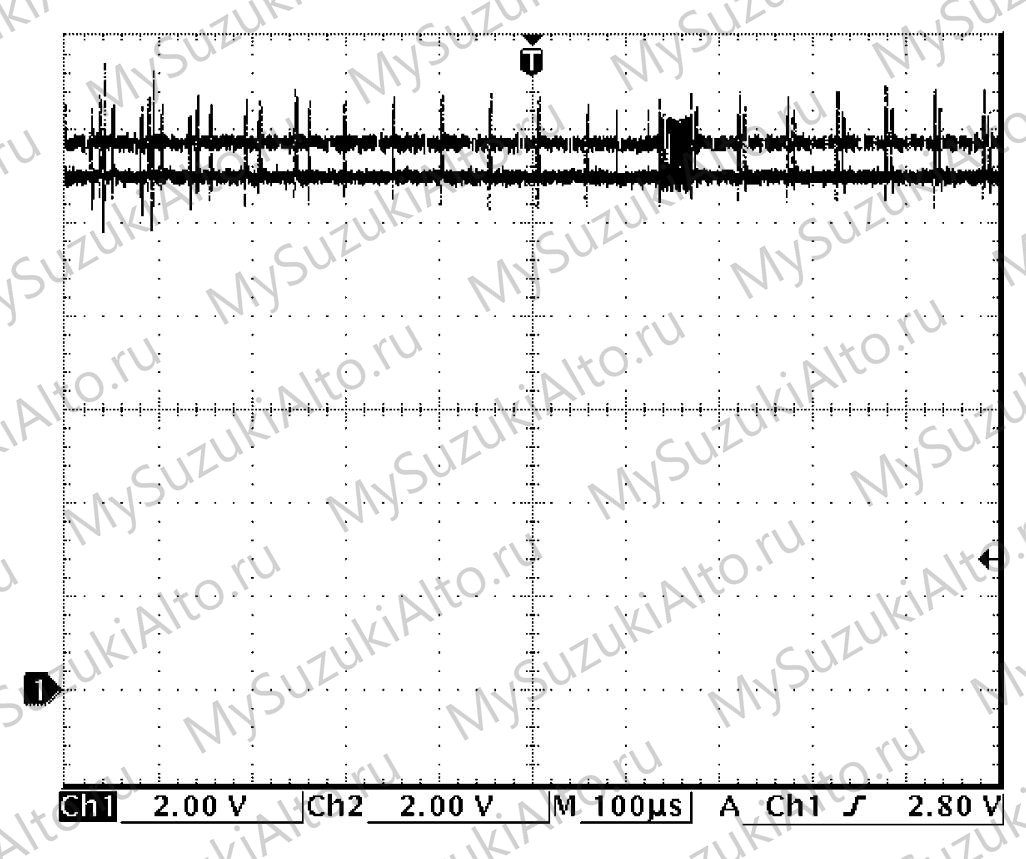

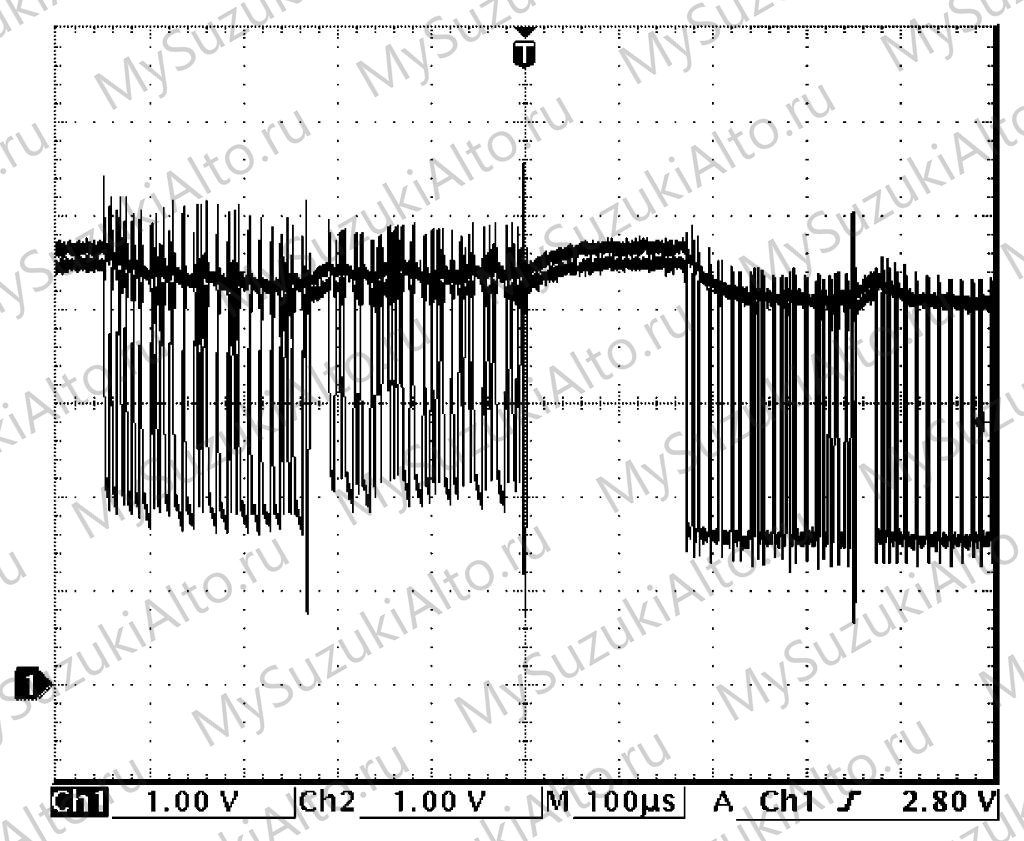

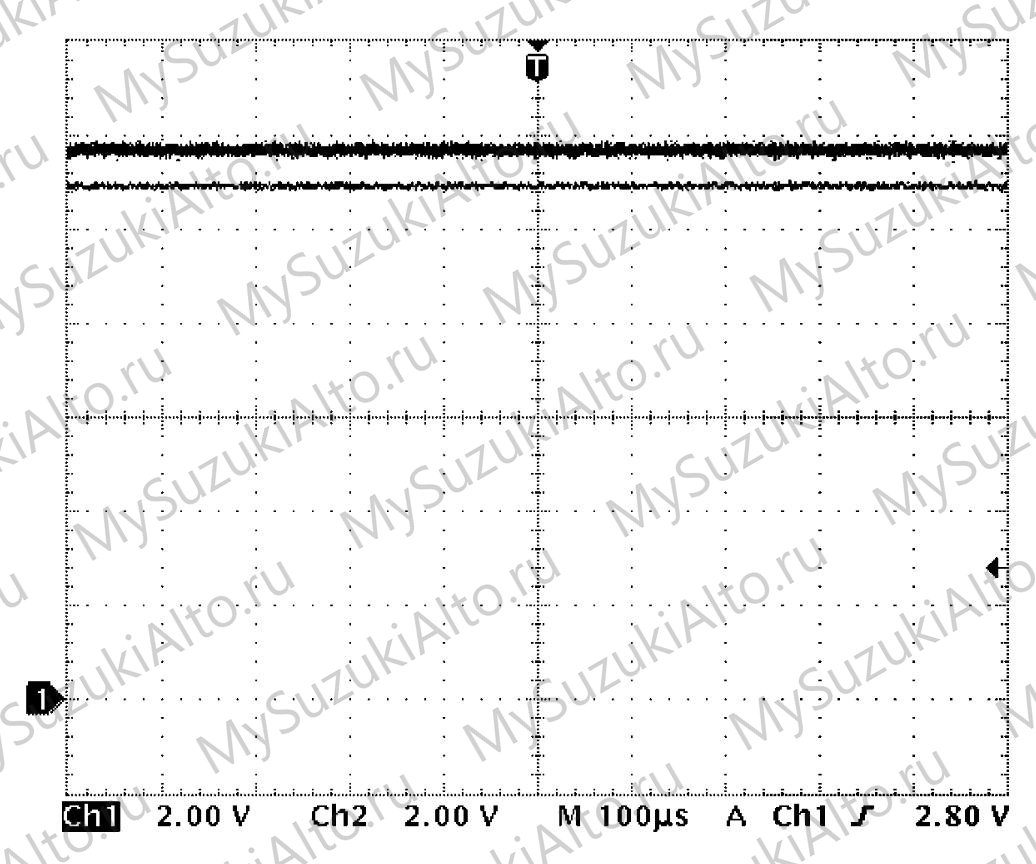

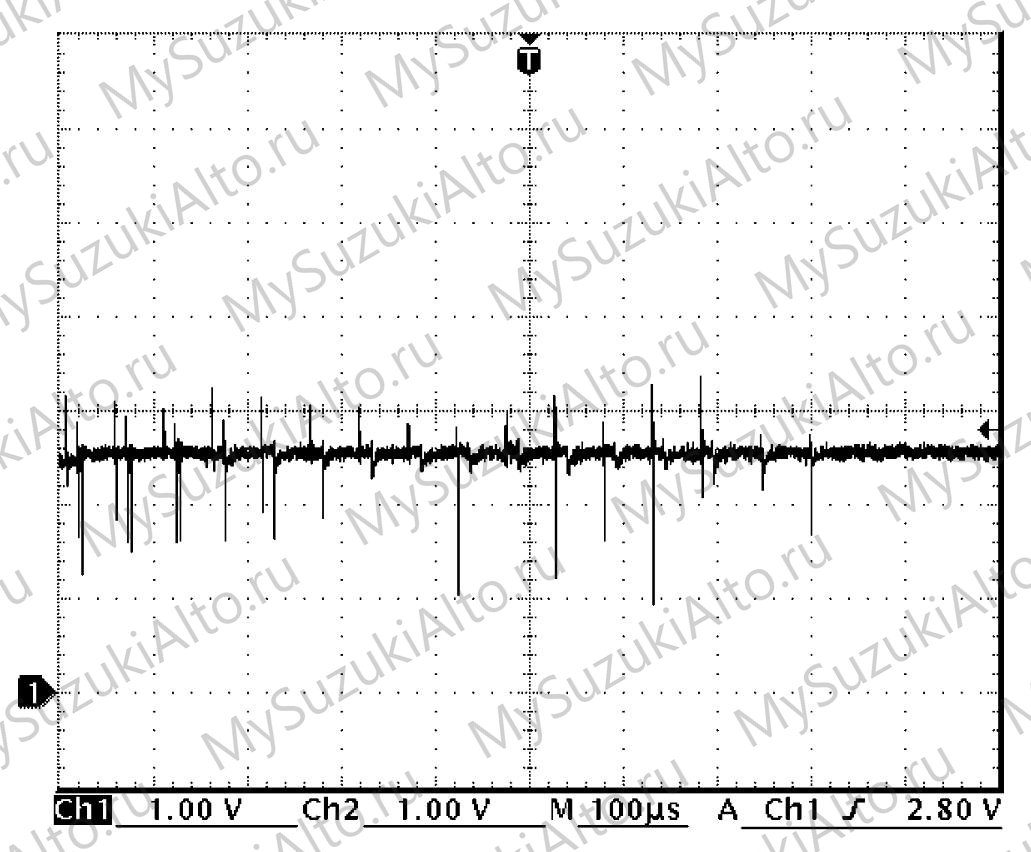

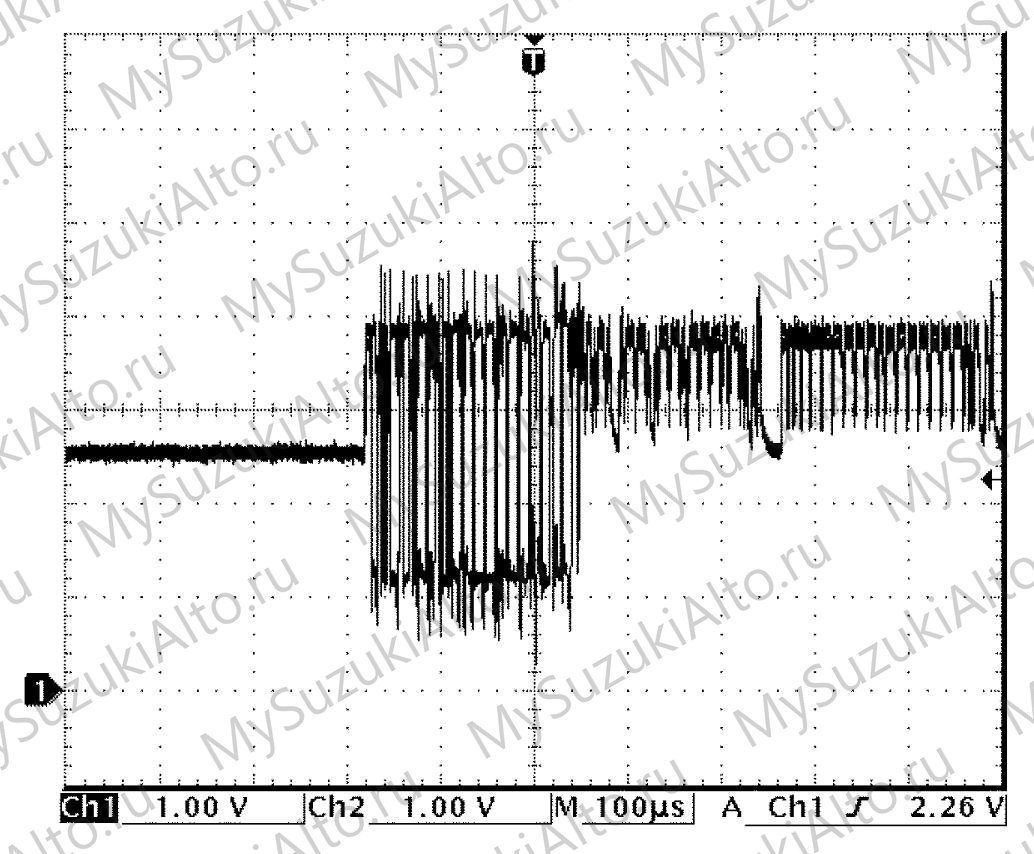

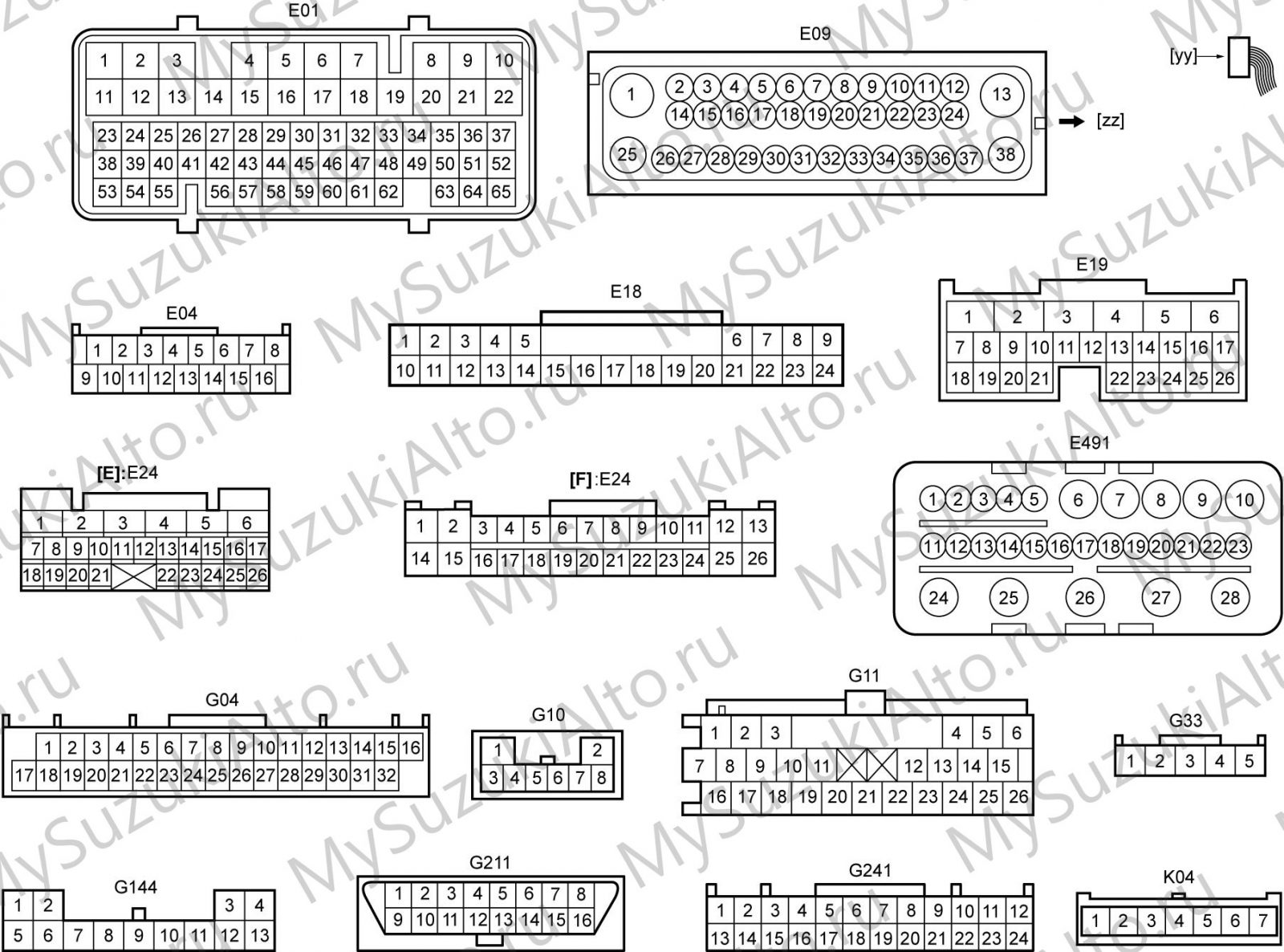

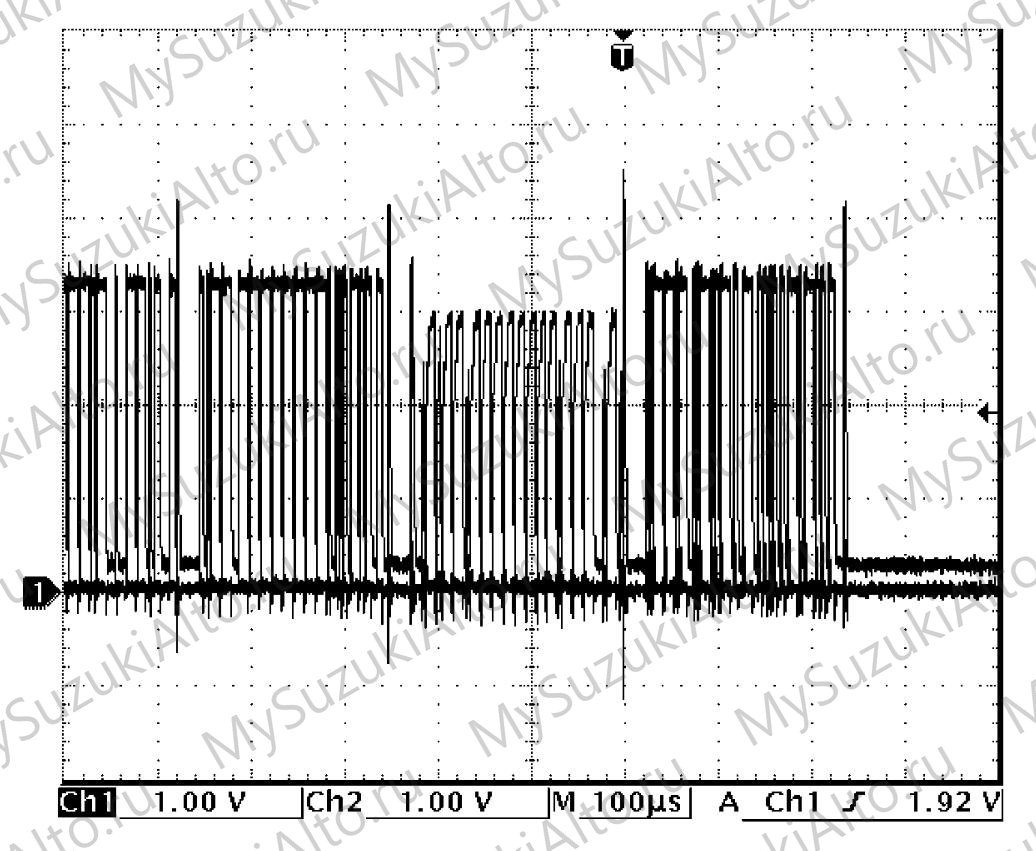

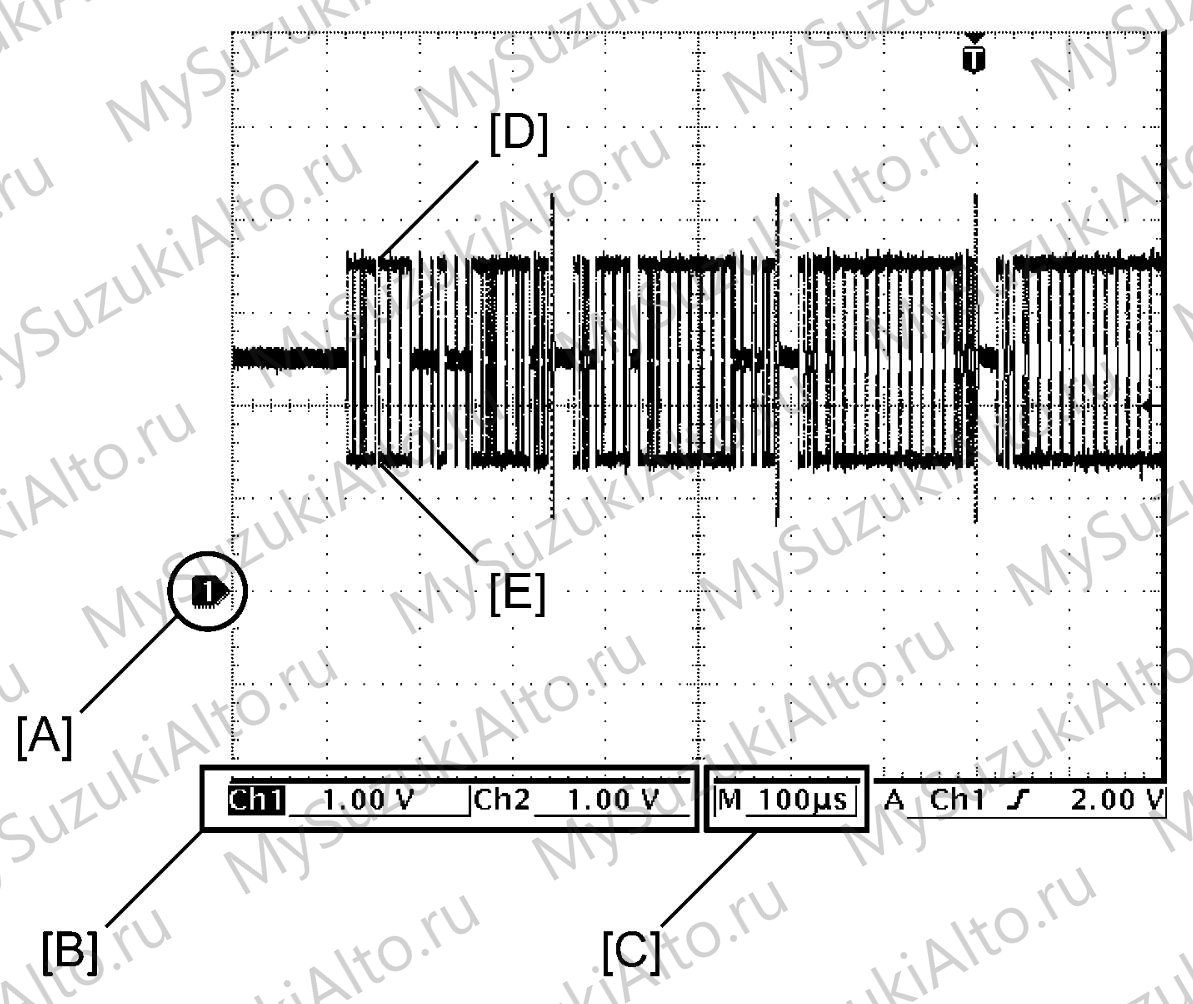

Проверка системы включает проверку цепей шины, состояния разъёмов и сопротивления линии.

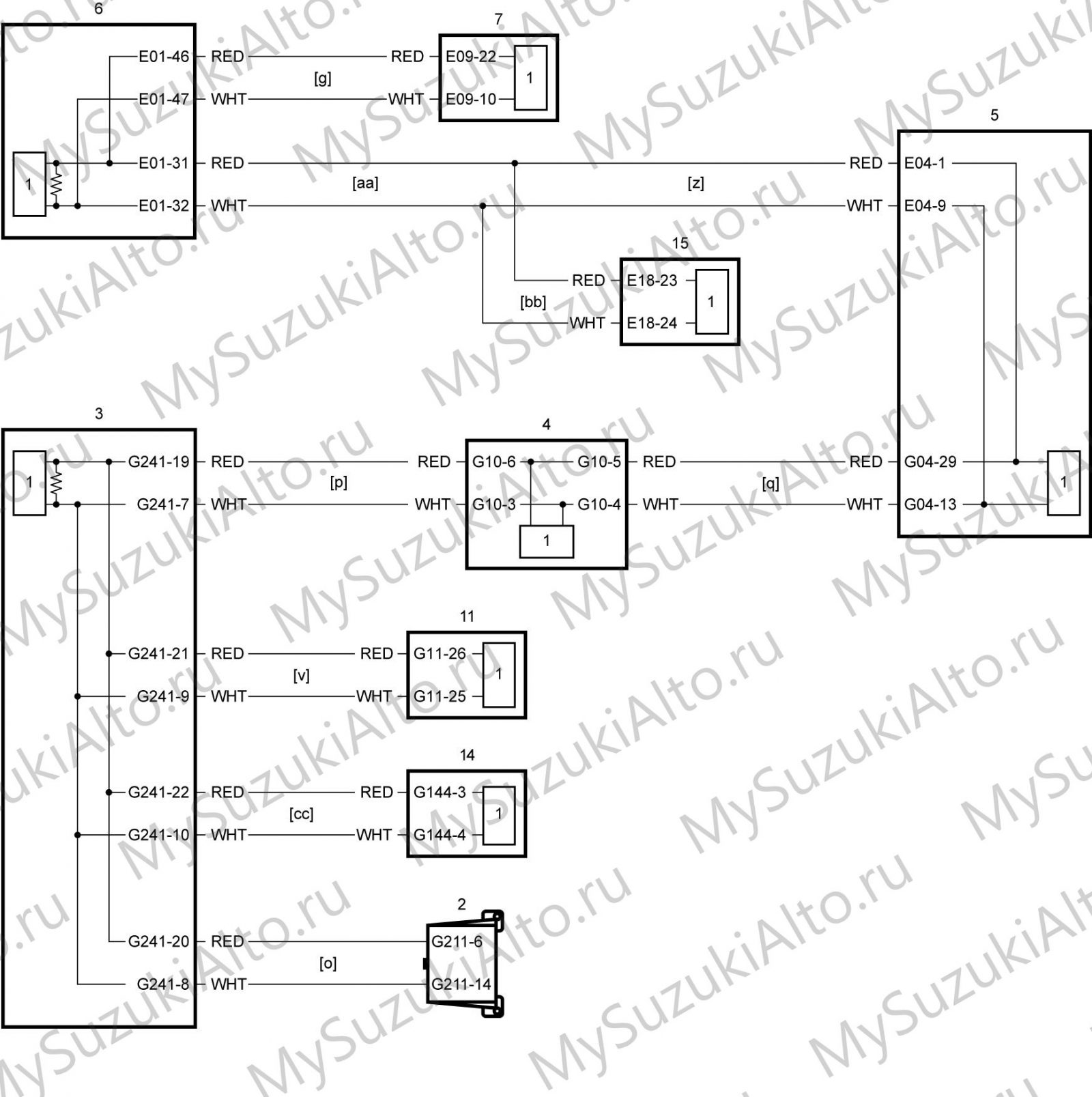

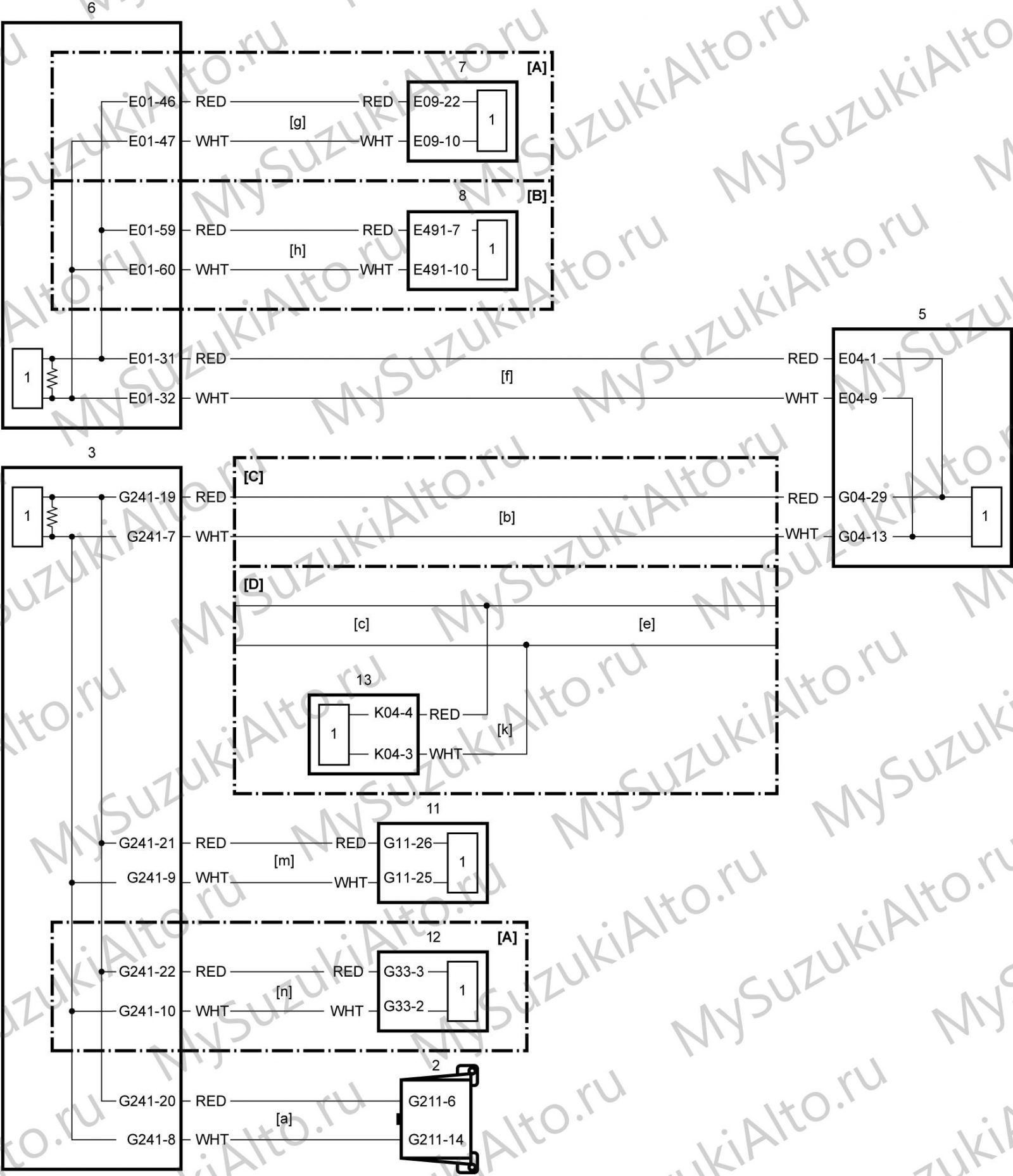

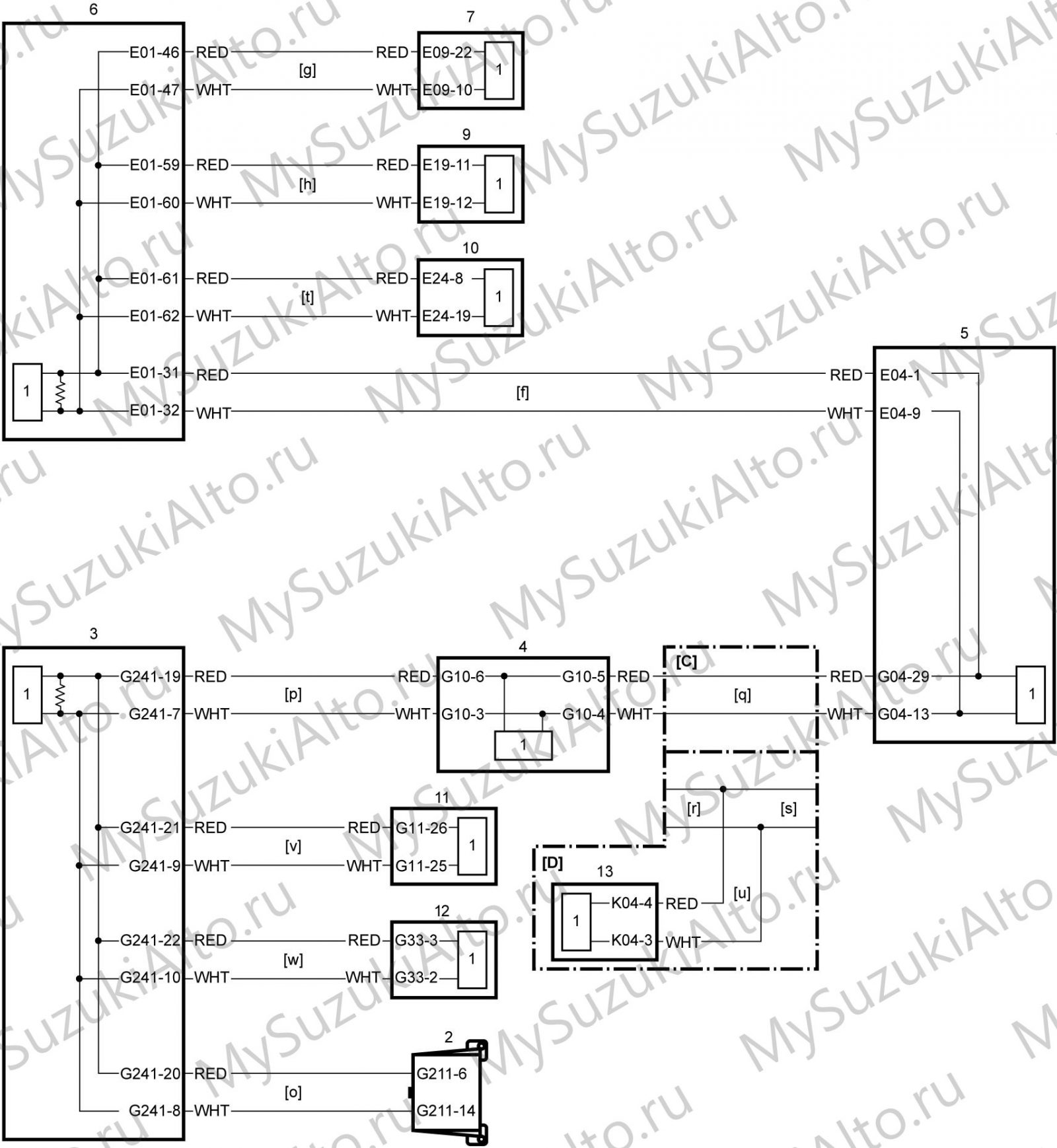

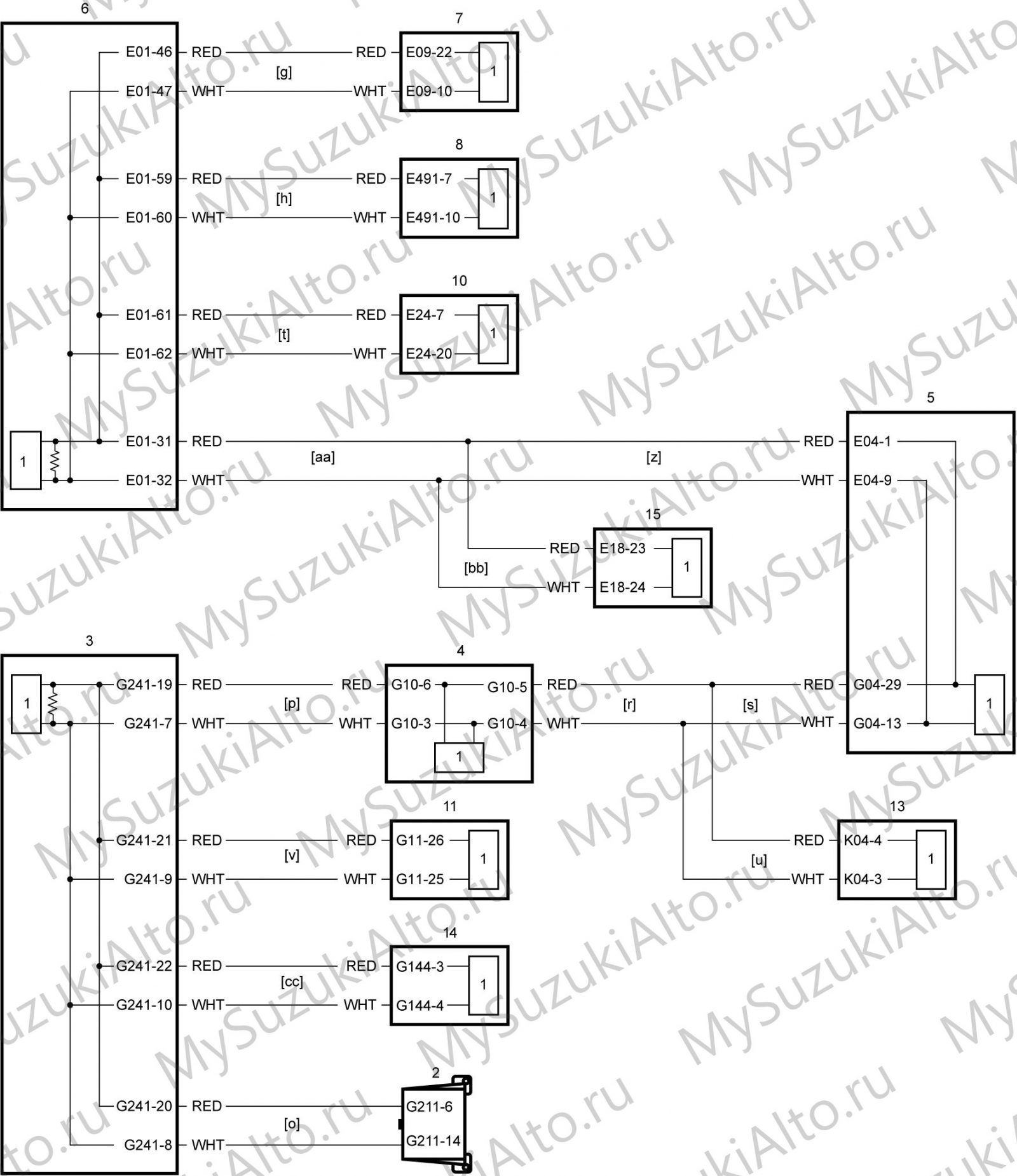

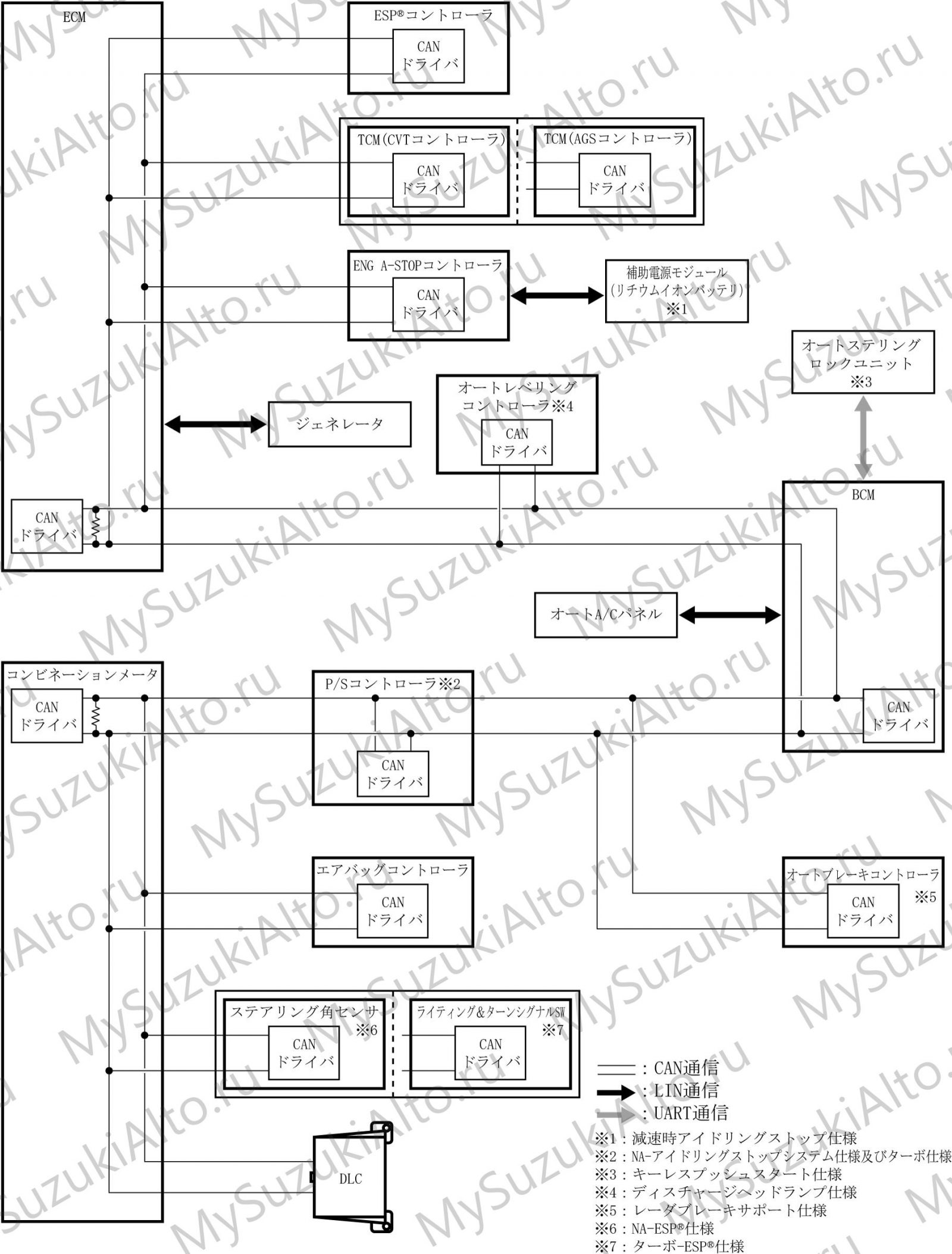

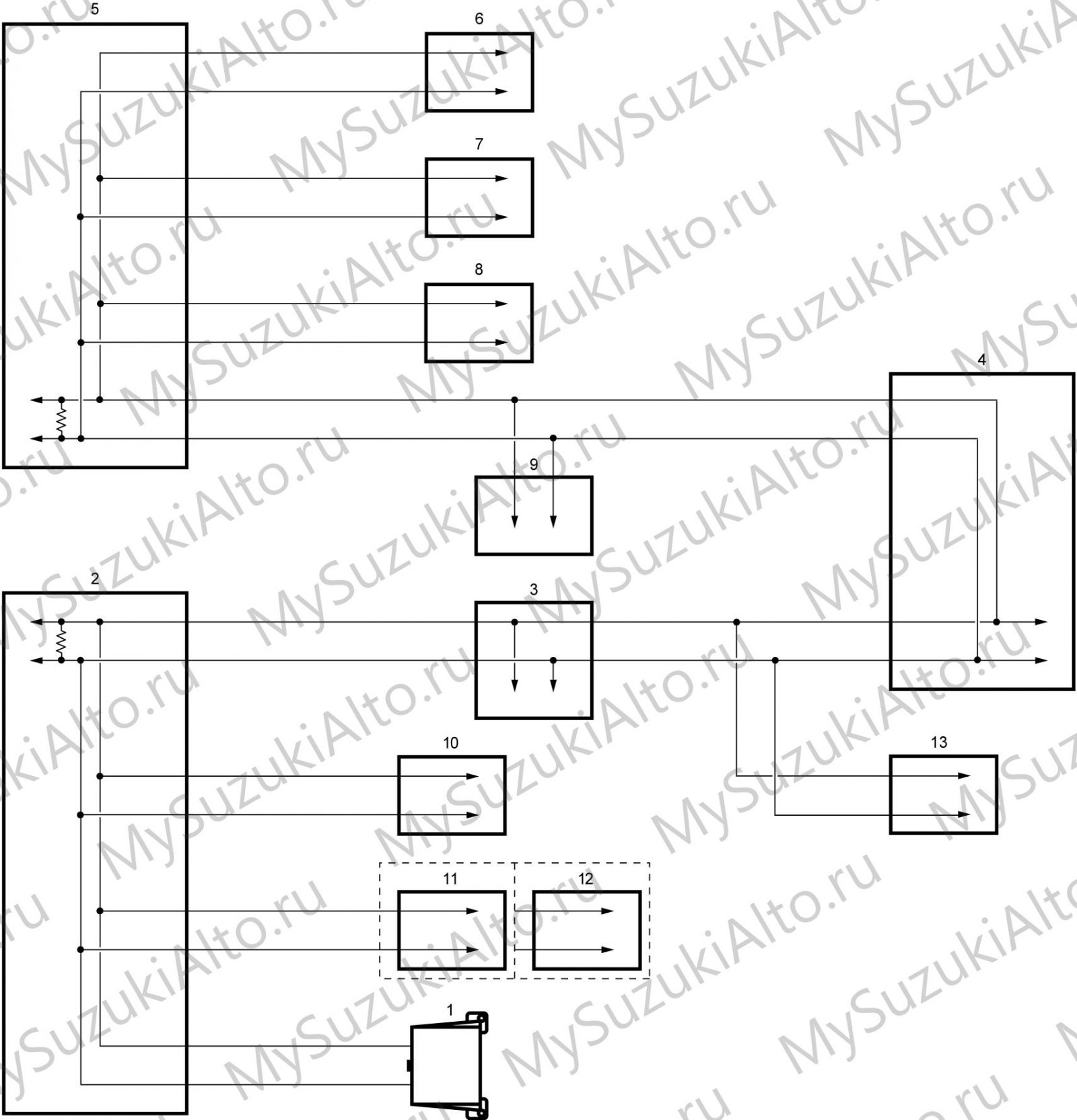

Конфигурационная схема шины CAN: блоки управления и магистральСхема соединений шины CAN (лист 1)Схема соединений шины CAN (лист 2)
Система «стоп-старт» (10I)
Код
Название
C1372 / C1373
Ошибки данных ENG A-STOP, обнаруженные контроллером ESP (счётчик и контрольная сумма)
Внутренние ошибки контроллера ENG A-STOP (программа, общая, память)
P1302 / P1303
Питание контроллера: замыкание на «массу» / на питание
P1311 / P1312
Цепь привода стартера: обрыв или замыкание на «массу» / замыкание на питание
P1313 / P1314
Ресурс стартера исчерпан (более 180 000 пусков) / счётчик пусков не записан
P1321 / P1322
Датчик тока: обрыв или «масса» / замыкание на питание
P1326 / P1327

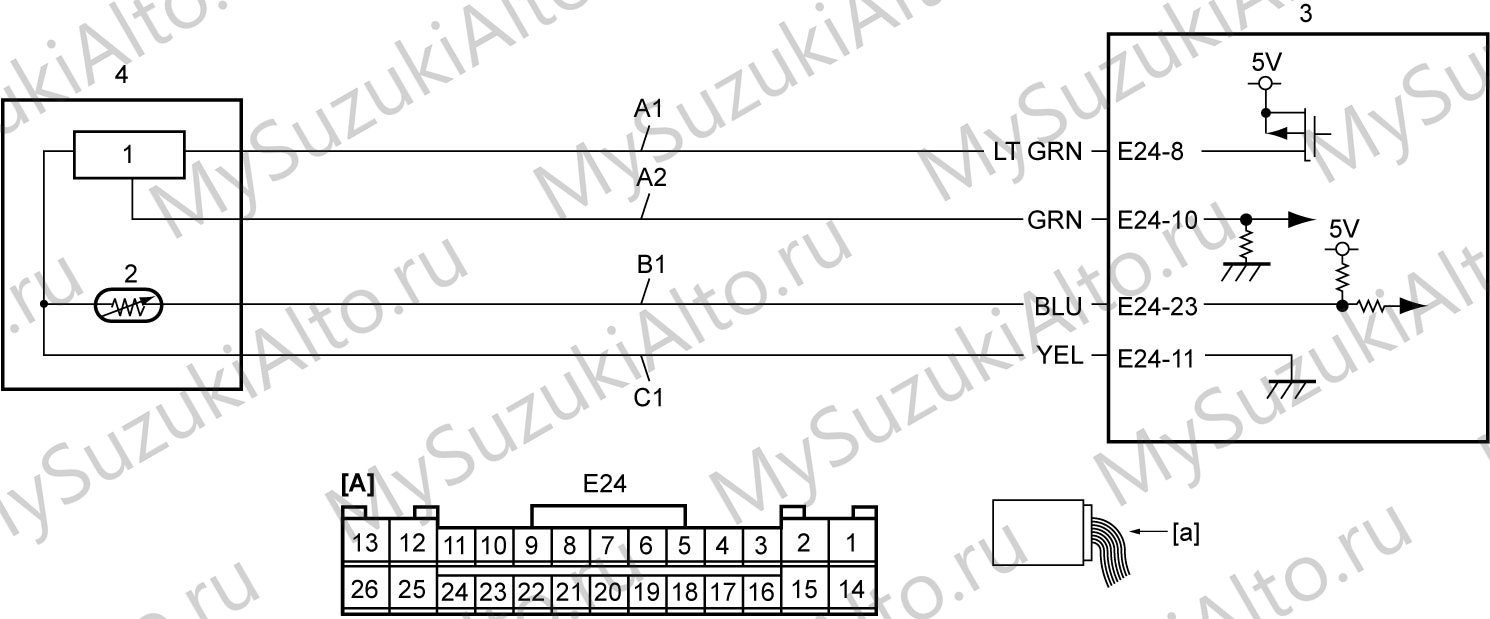

Датчик температуры батареи: «масса» / обрыв

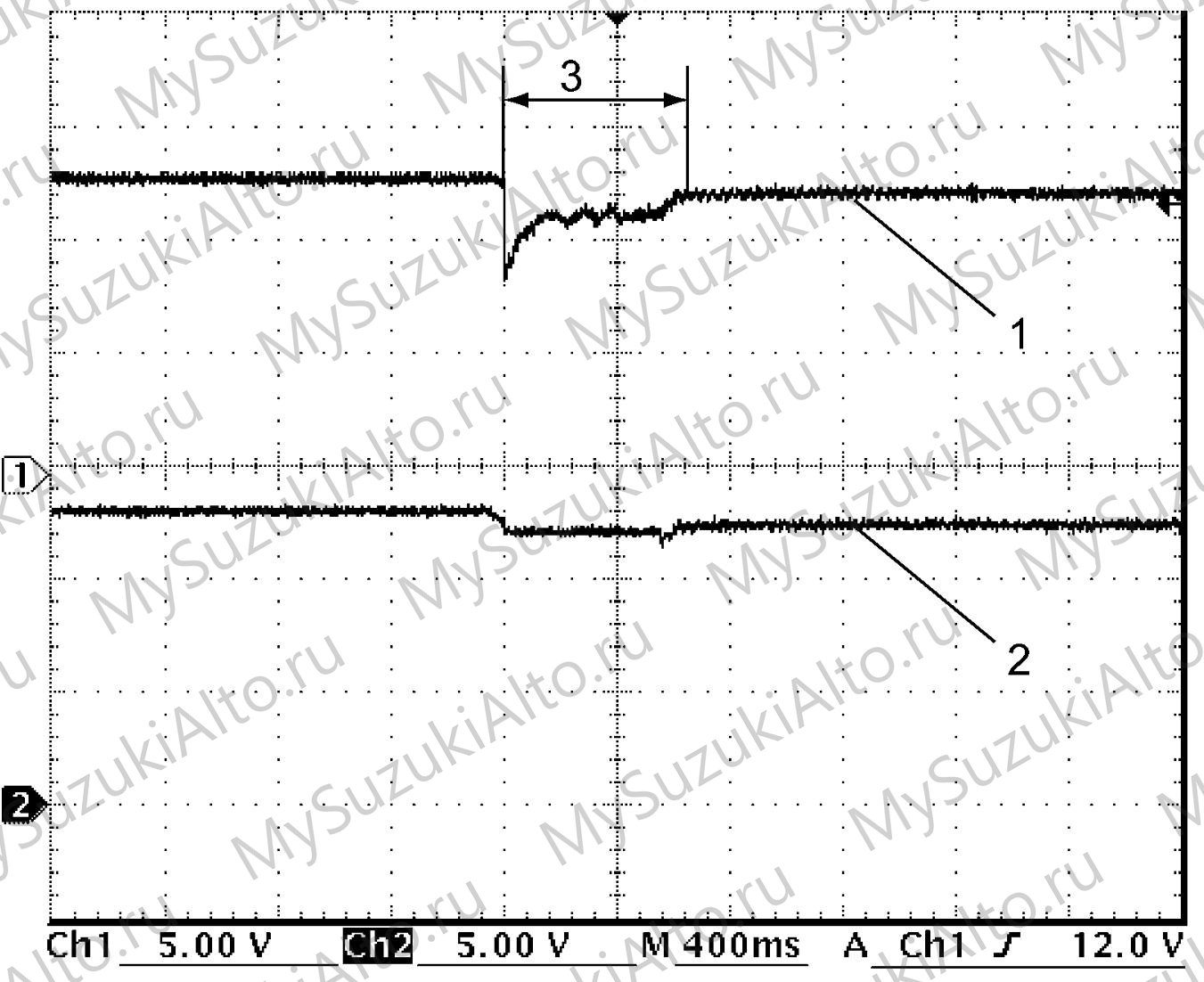

P133A / P133B
Встроенный преобразователь DC/DC: пониженное / повышенное напряжение при перезапуске
P1340 / P1341
Ошибки данных ENG A-STOP, обнаруженные ECM (счётчик и контрольная сумма)
P1360
Снижение характеристик батареи (напряжение при пуске ниже 7 В дважды подряд)
P254F

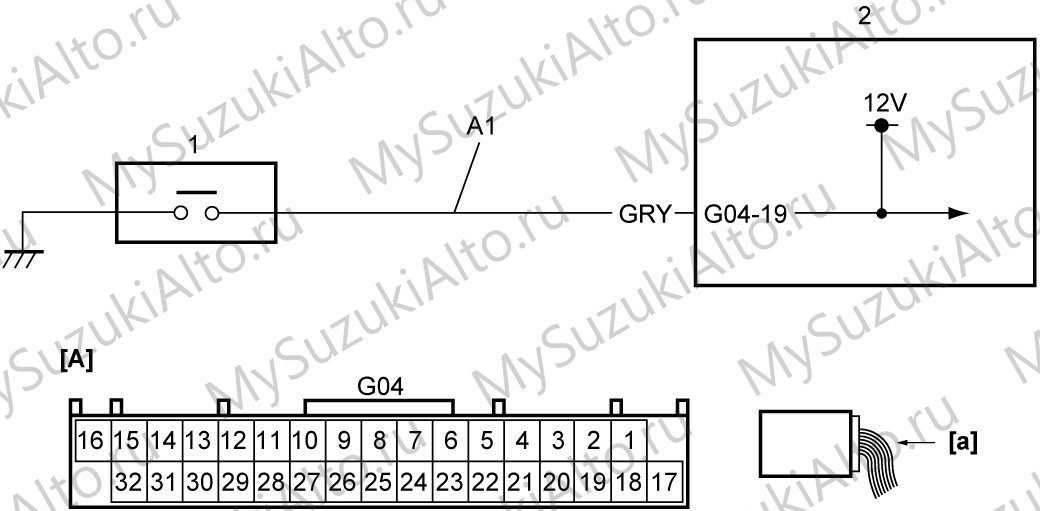

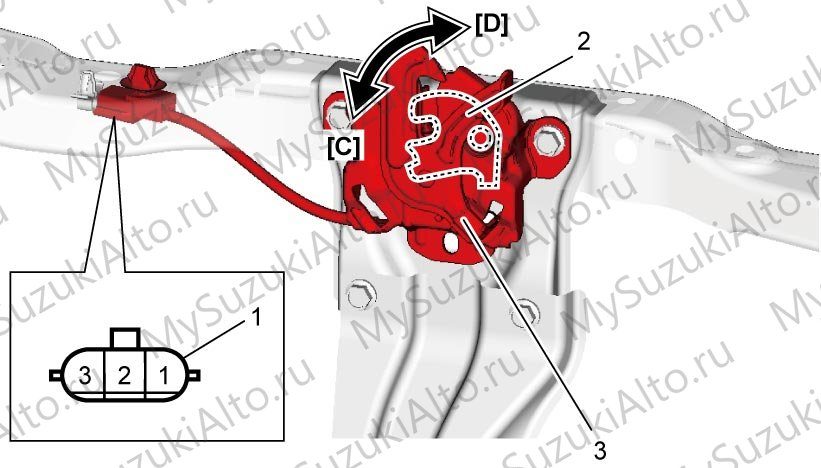

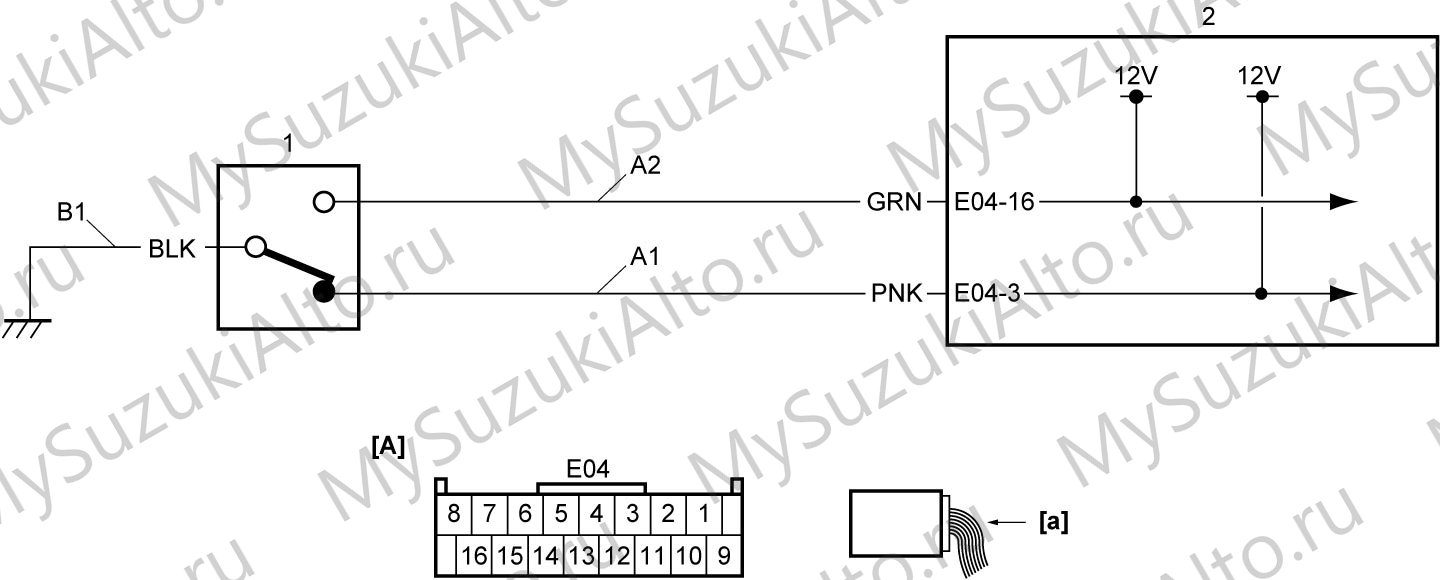

Неисправность выключателя капота

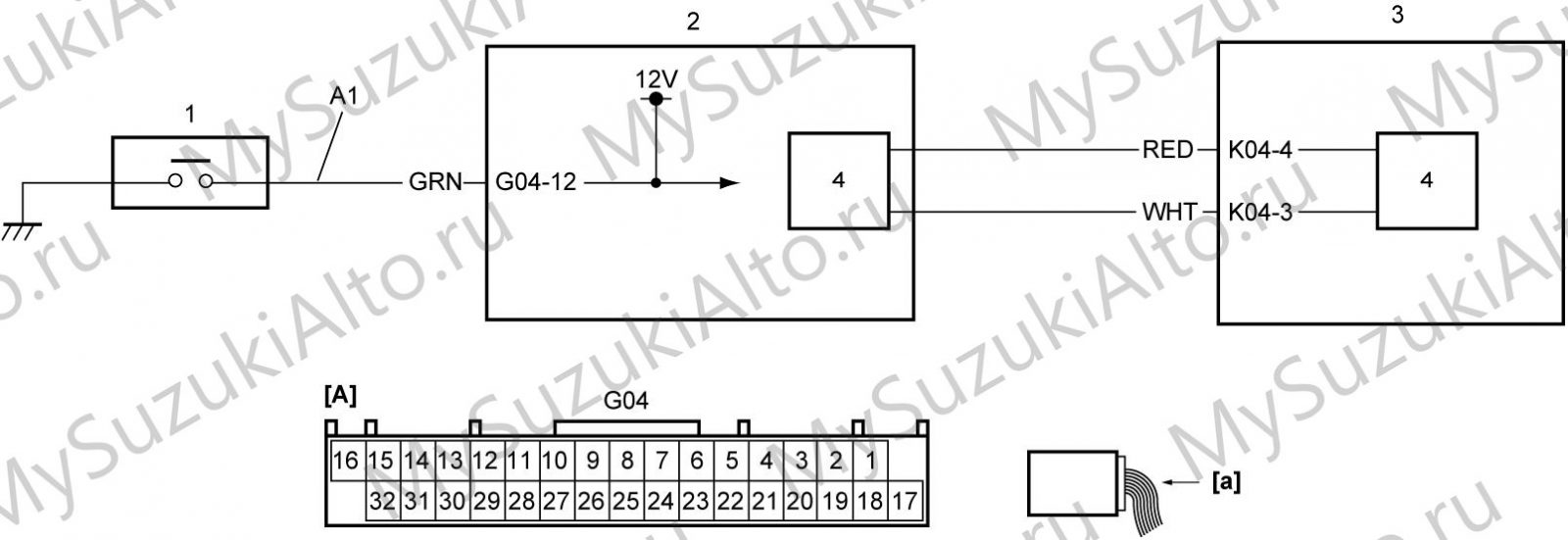

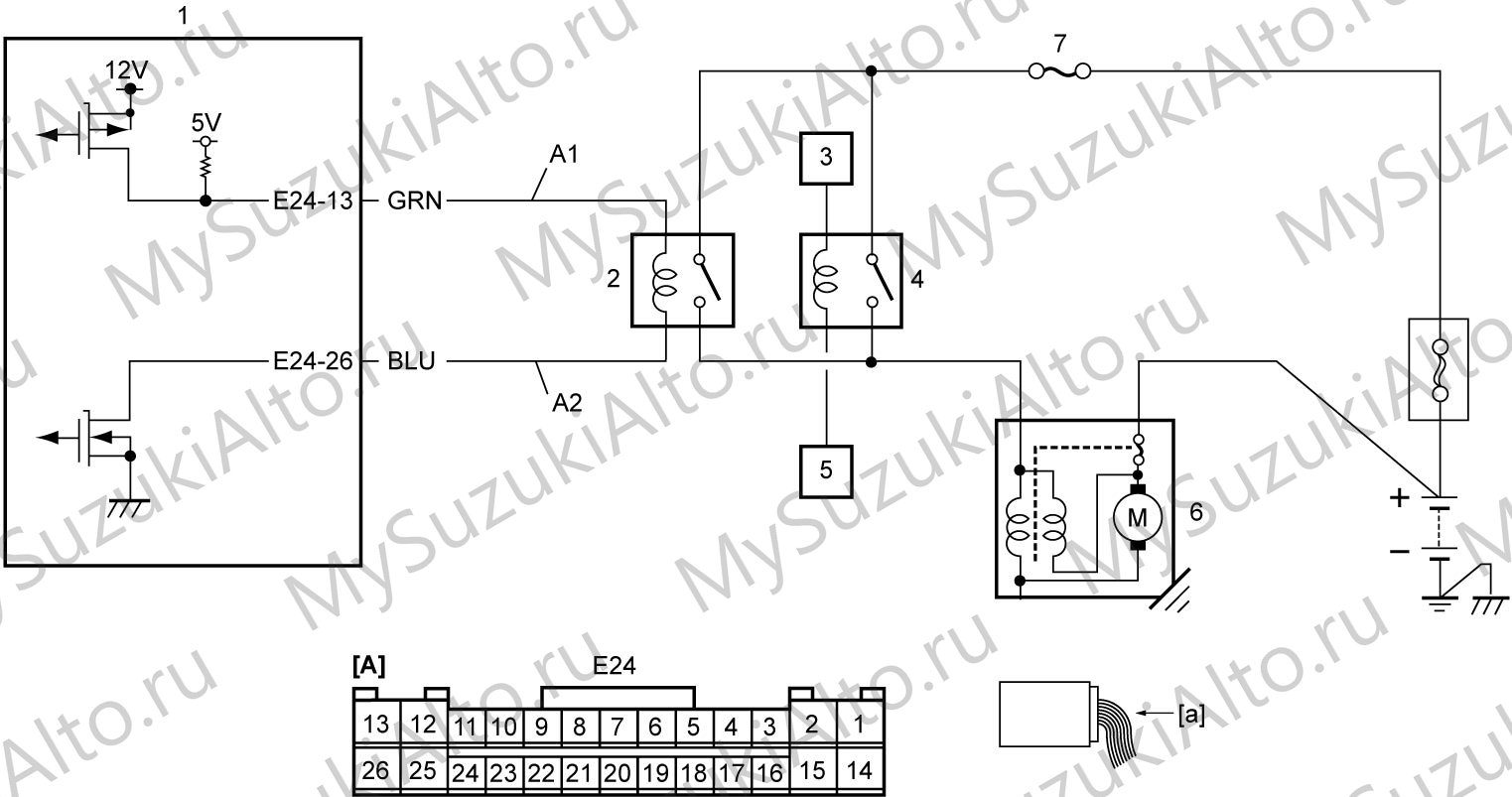

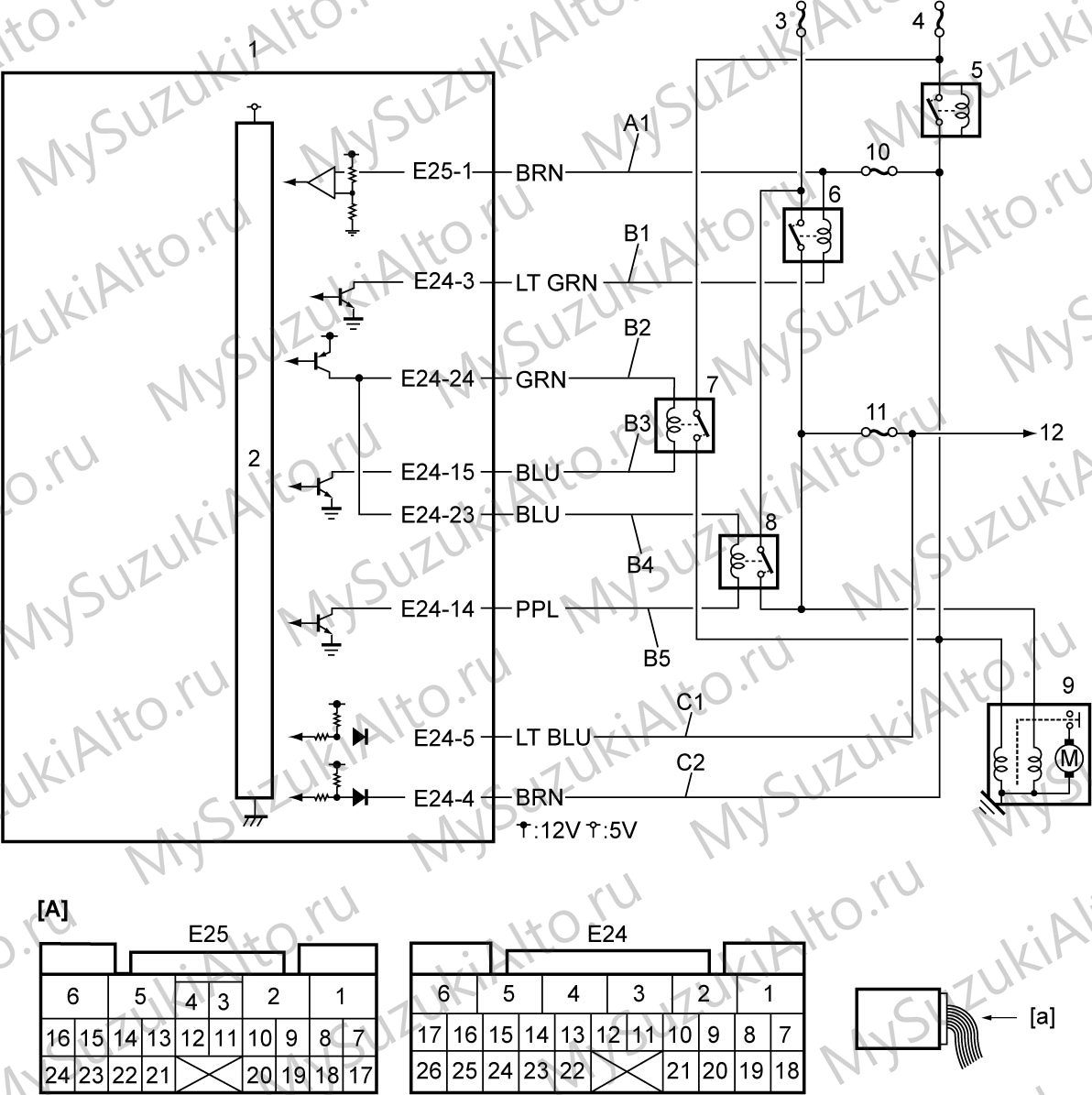

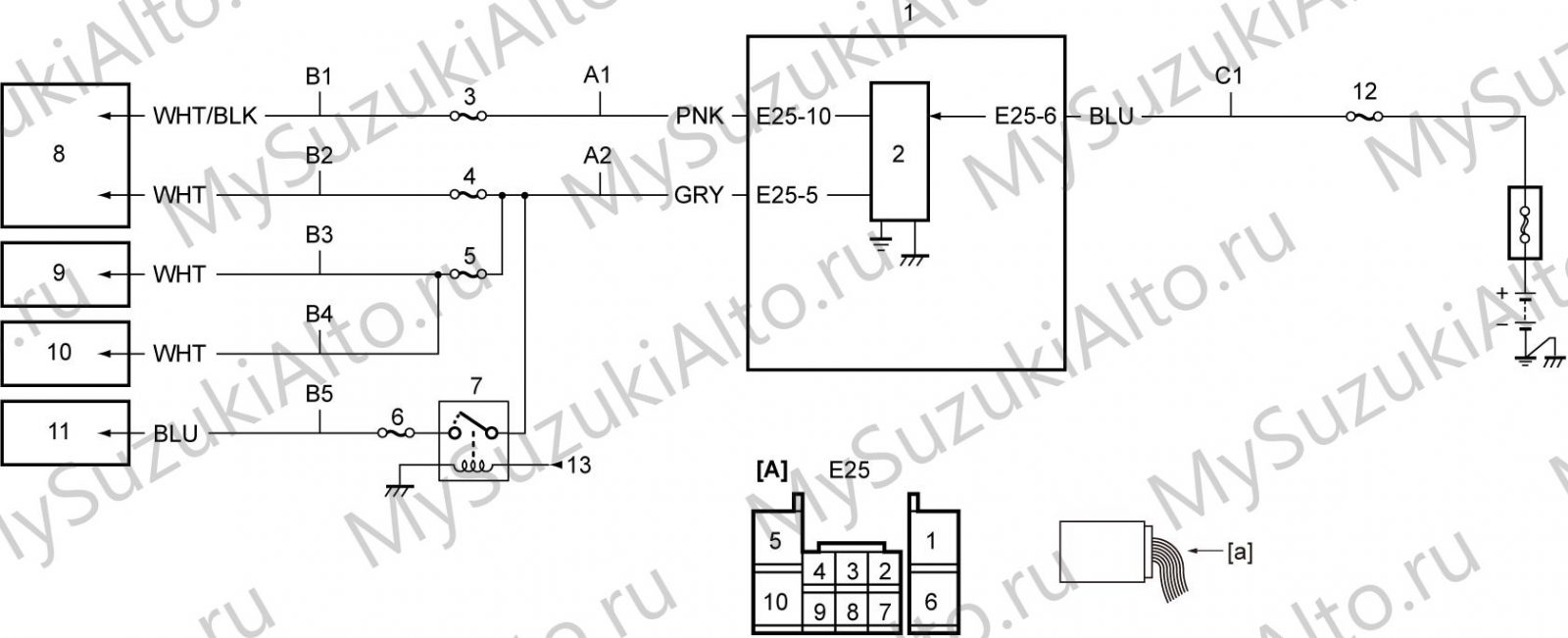

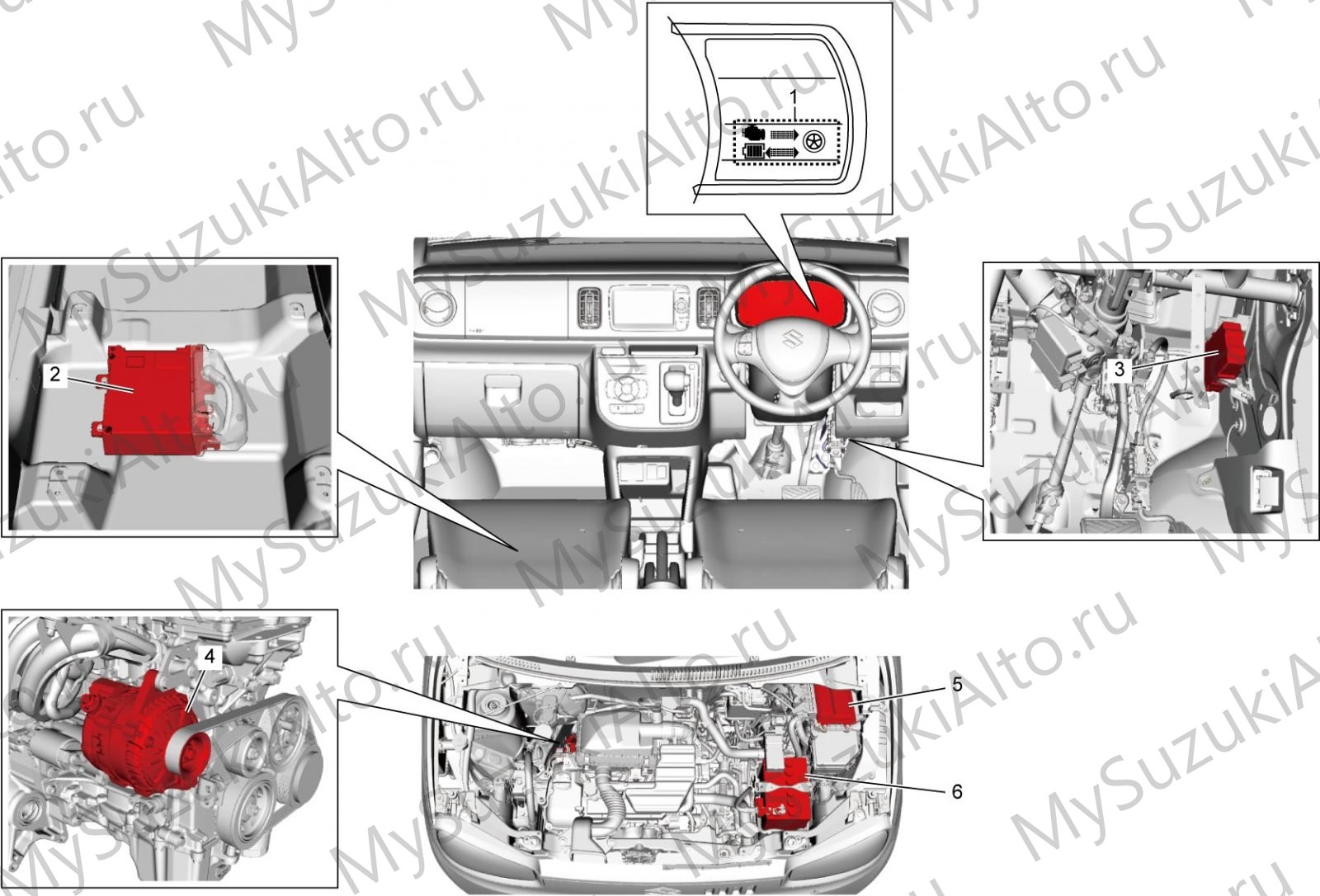

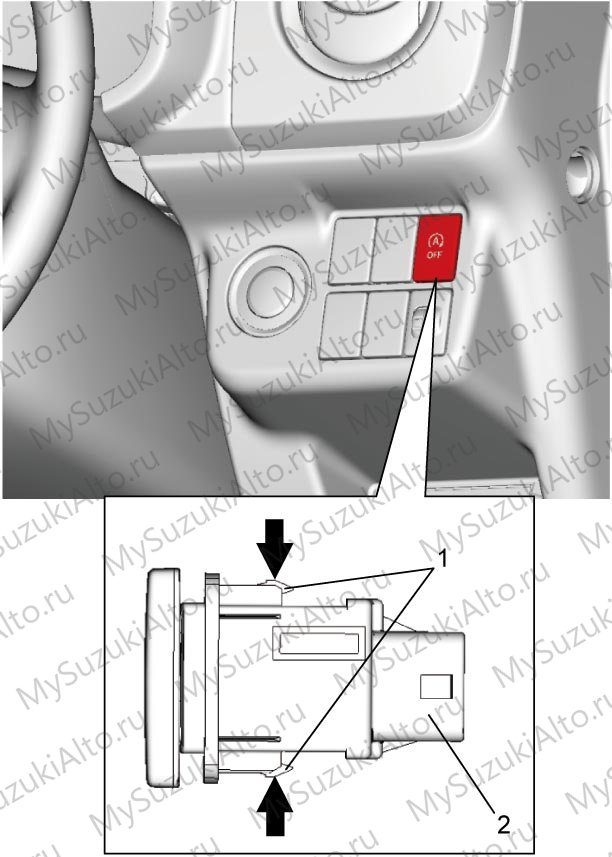

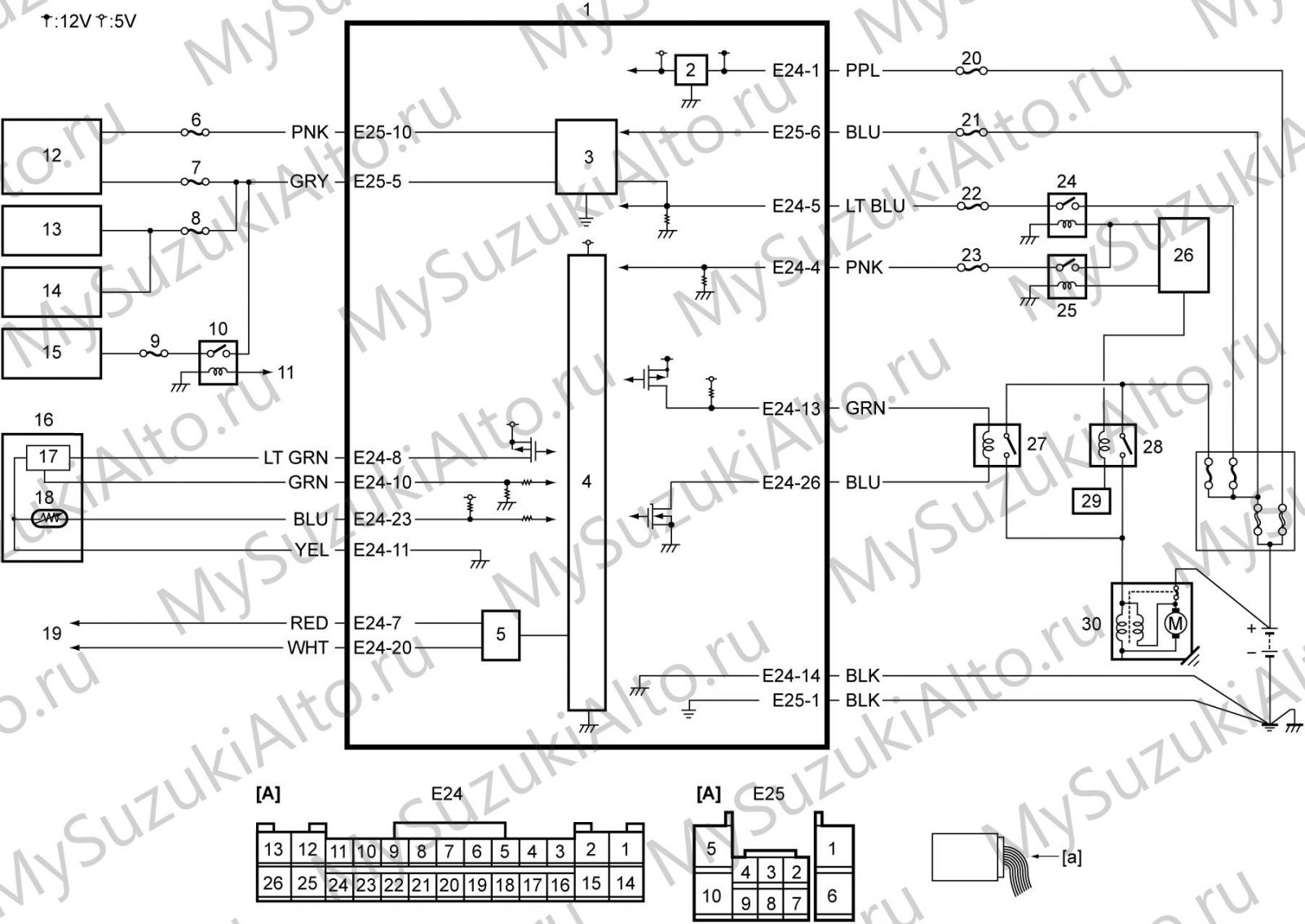

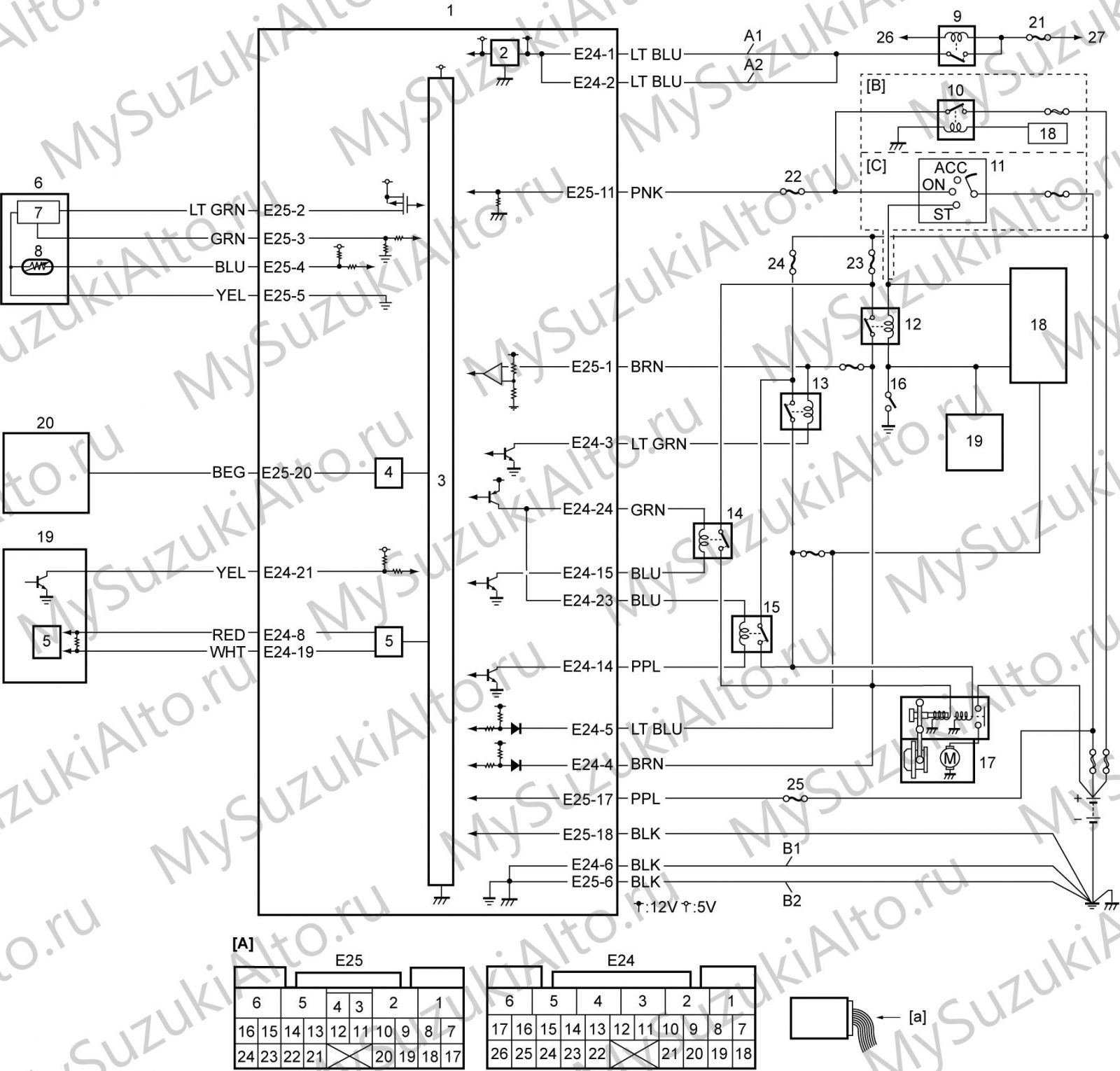

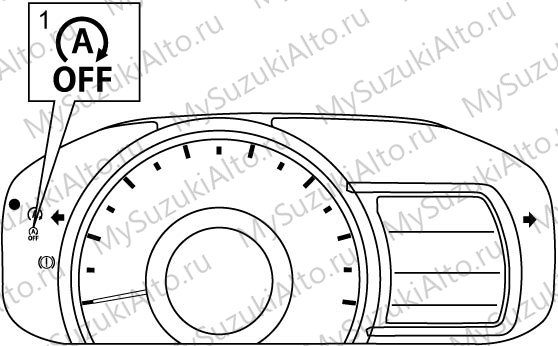

Схема электрических соединений системы «стоп-старт»Контроллер ENG A-STOP: снятие и установкаВыключатель ENG A-STOP OFF: снятие и установкаВыключатель капота: проверка
Порядок работ по руководству (10I)
Меры предосторожности: при диагностике, при обслуживании системы «стоп-старт», при замене контроллера ENG A-STOP и при замене аккумуляторной батареи.

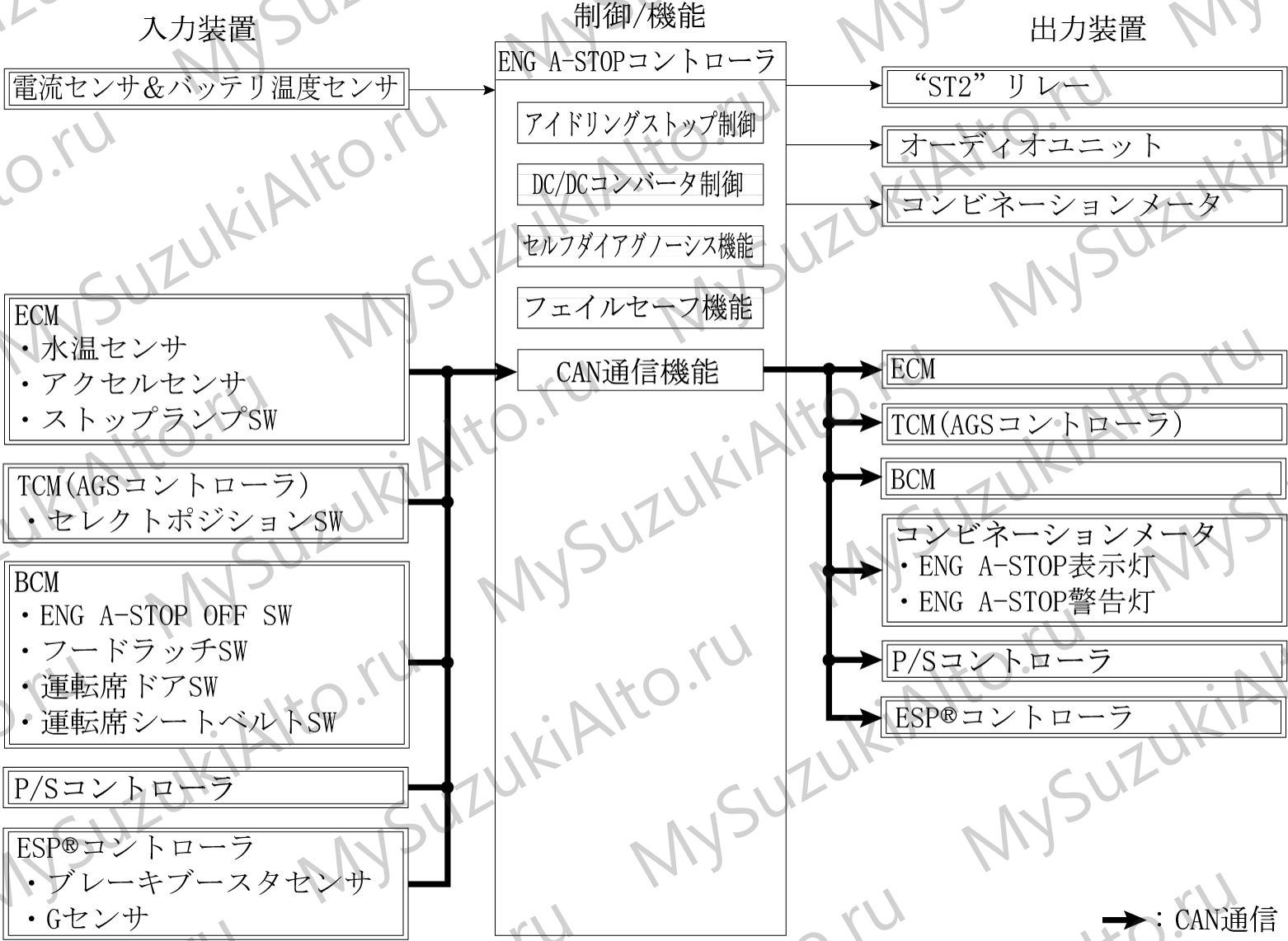

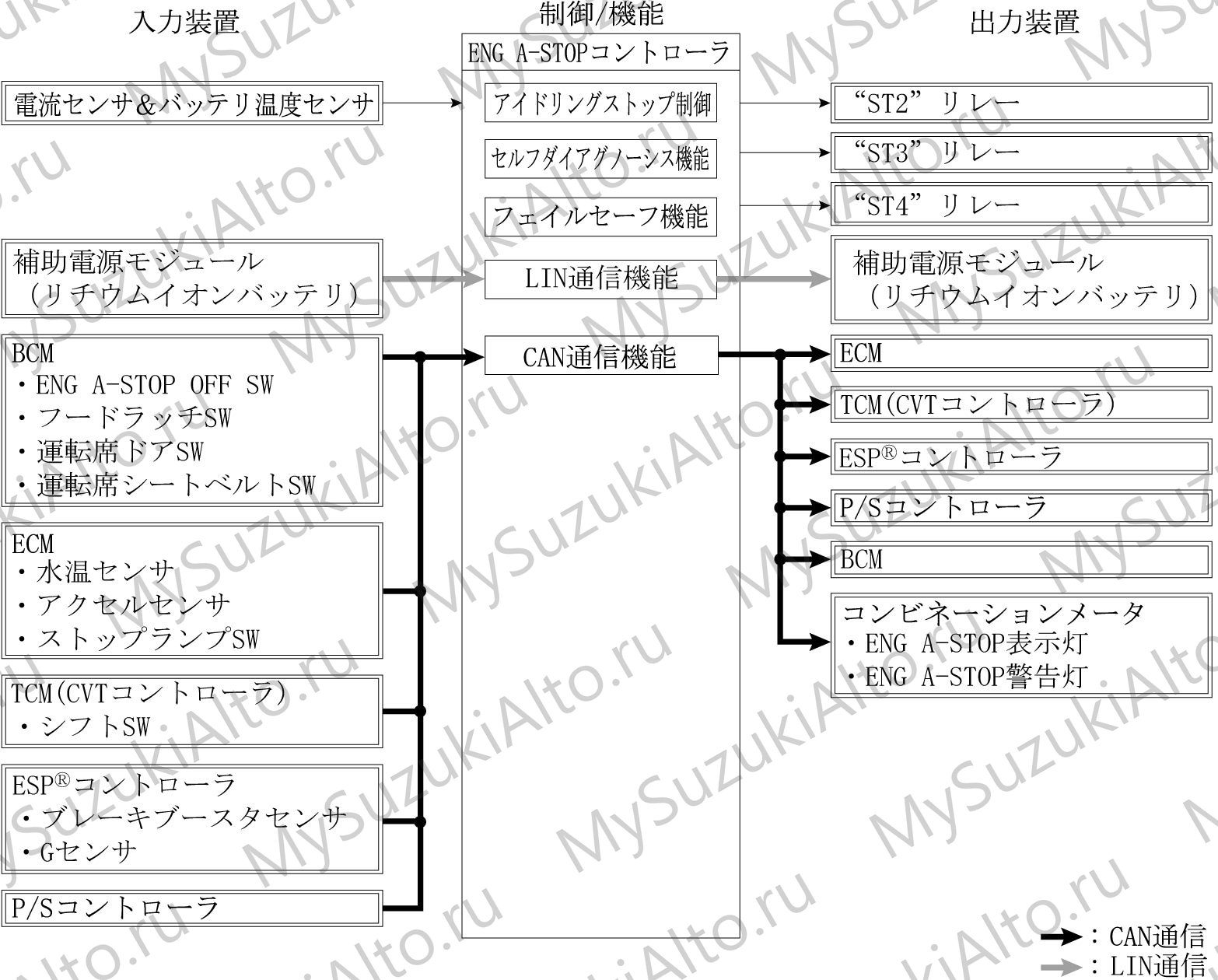

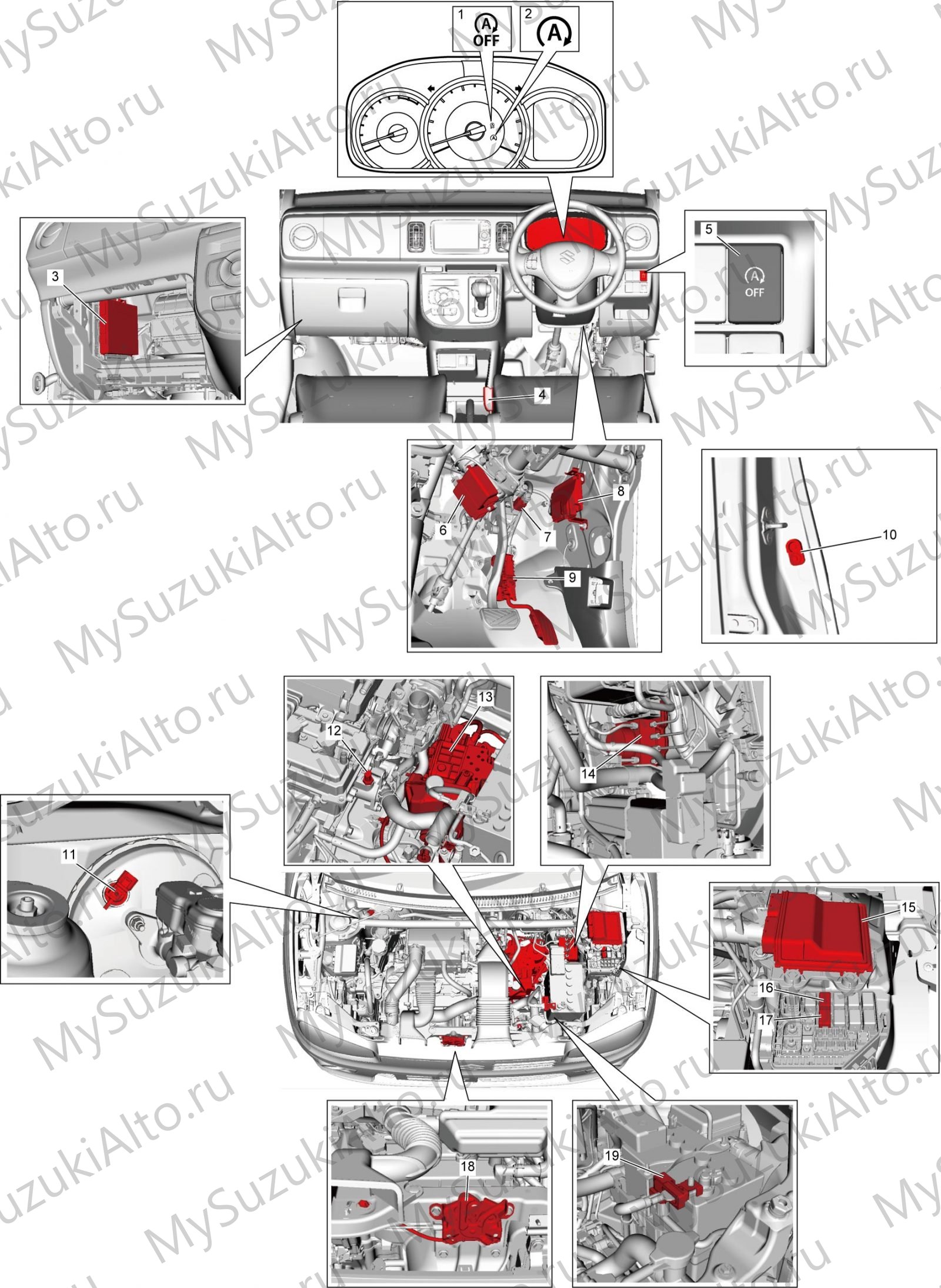

Схемы: схема системы «стоп-старт» и конфигурационная схема.
Проверка системы и диагностика по симптомам.
Самодиагностика: чтение и стирание кодов, список данных и активные тесты через Suzuki SDT-II.

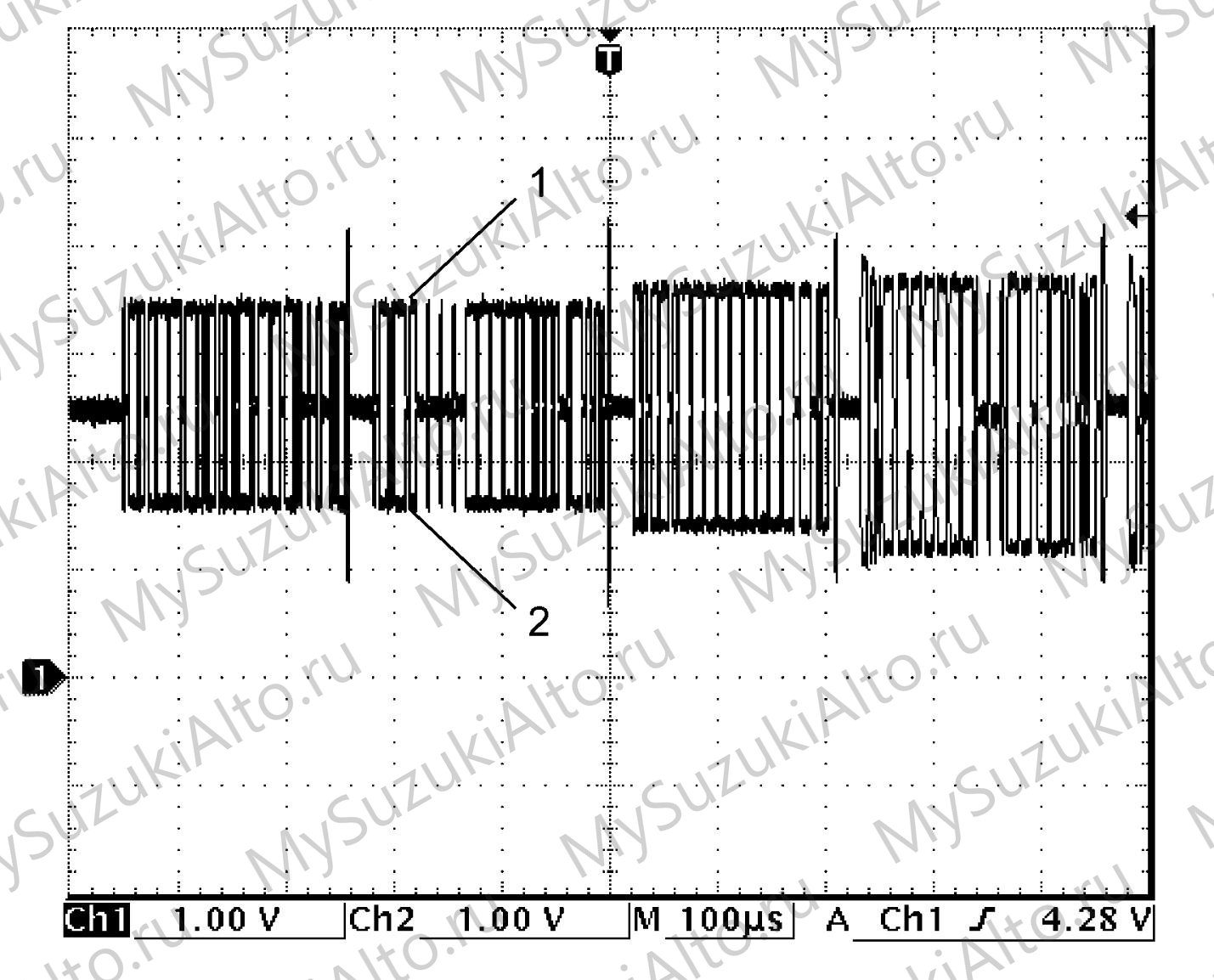

Коды неисправностей — процедуры по каждому коду в порядке руководства: C1372/C1373, P0555, P0602/P1300/P1305, P1302/P1303, P1311/P1312, P1313, P1314, P1321/P1322, P1326/P1327, P133A/P133B, P1340/P1341, P1360, P254F, U0073, U0100, U0101, U0121, U0131, U0140, а для исполнений с вспомогательным модулем питания дополнительно P130C, P1320–P1324, P132F, P1342, P1344–P134A, P1382/P1383, P1385, P13A0–P13A2 и U2111.

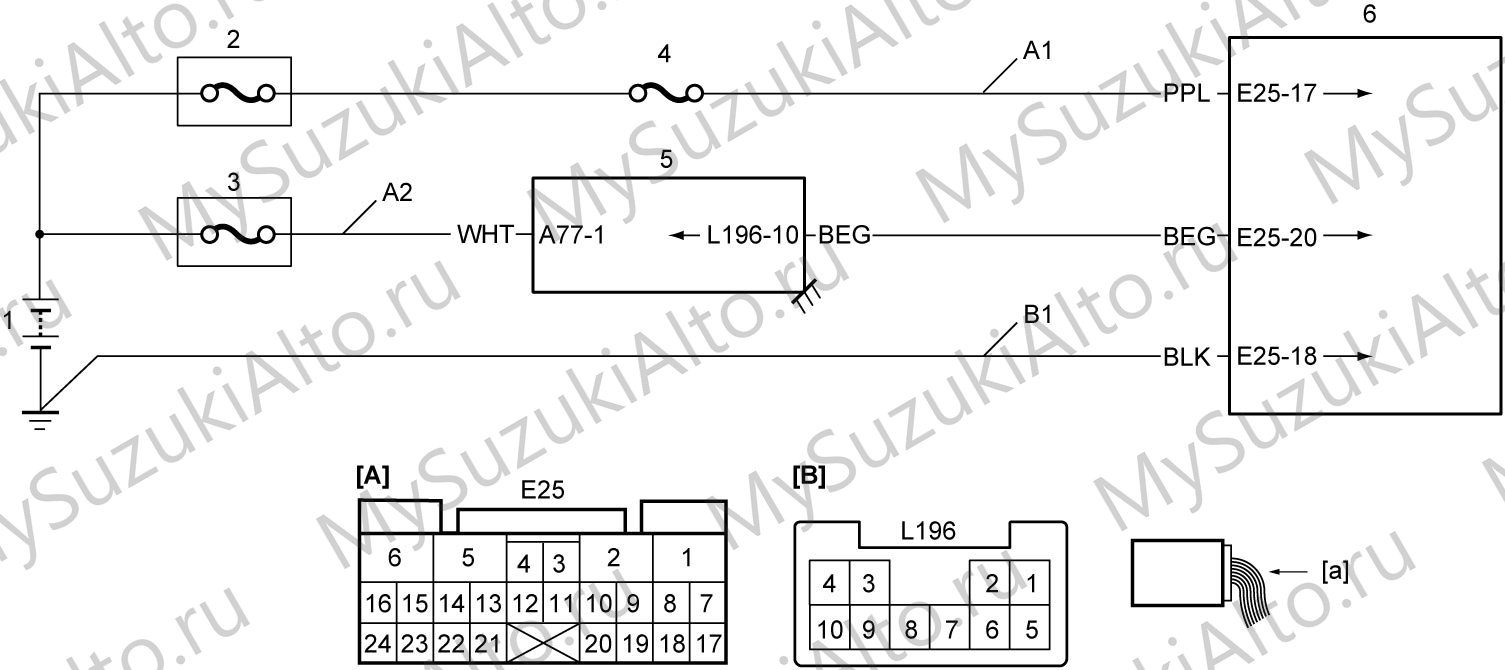

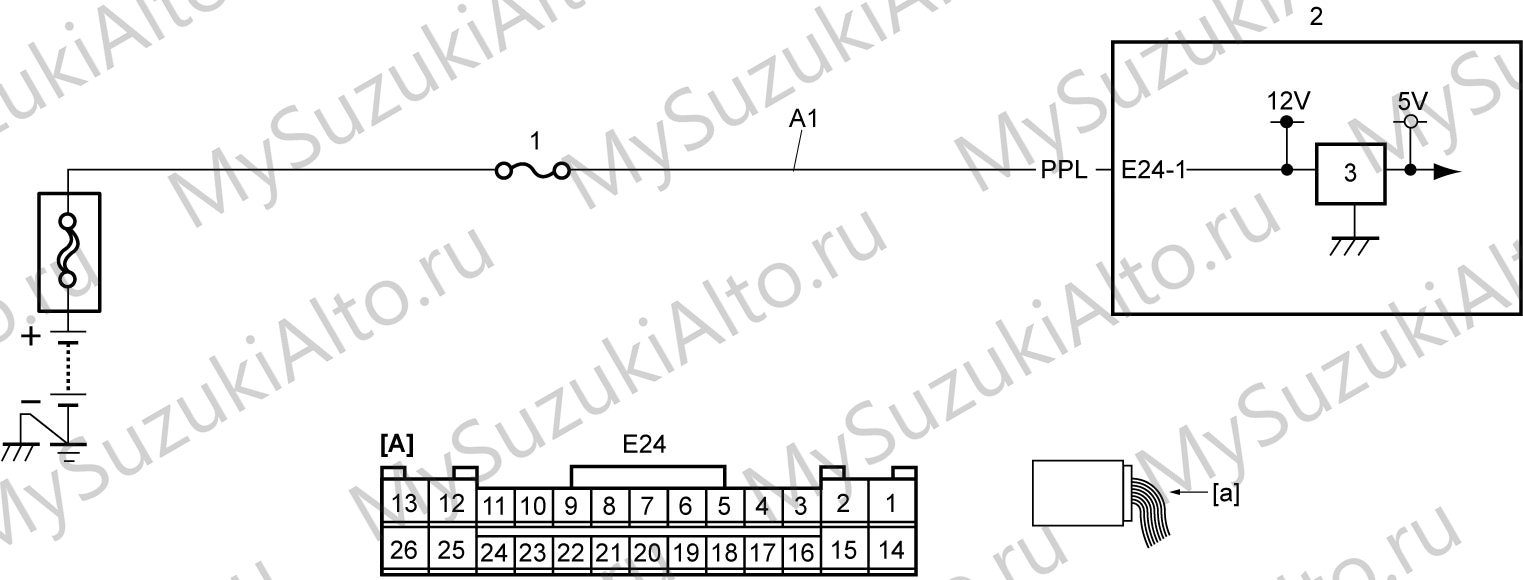

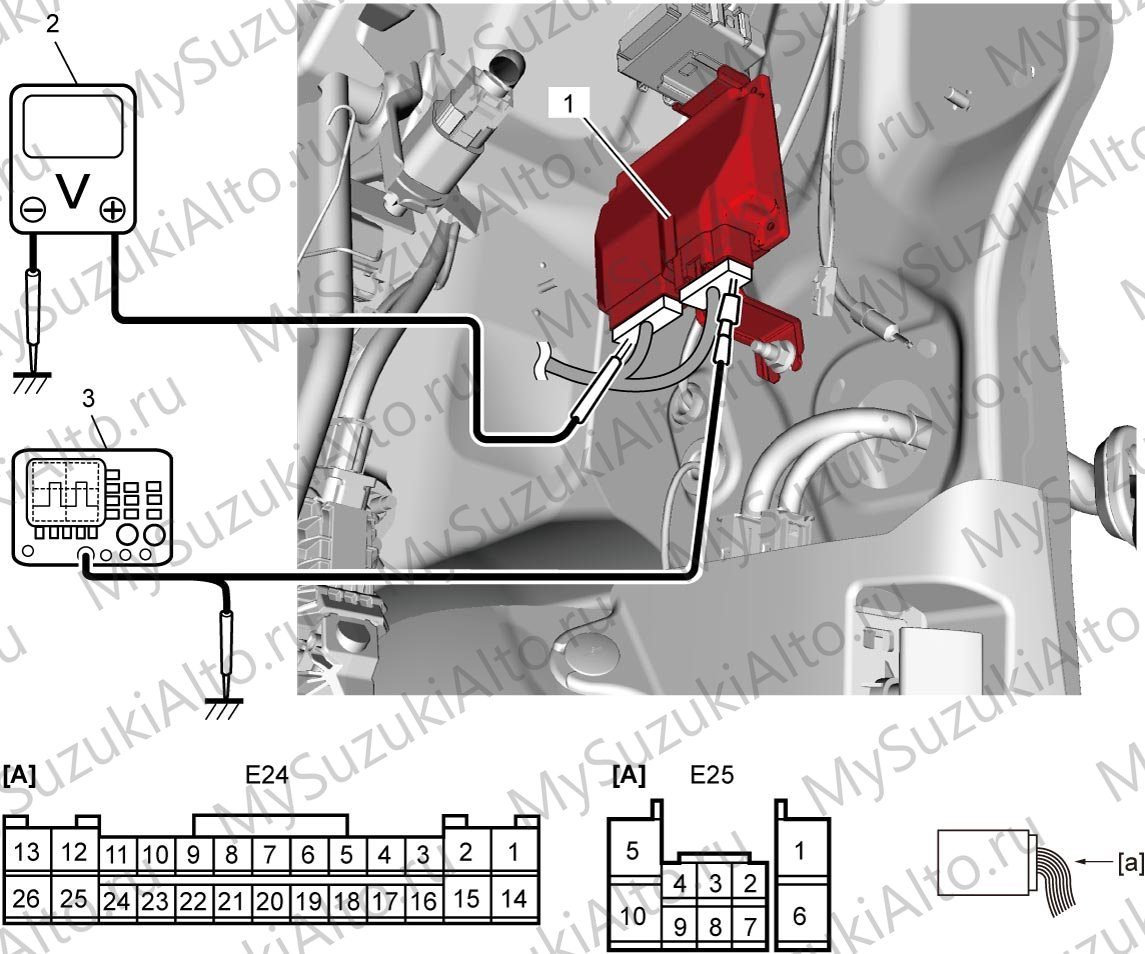

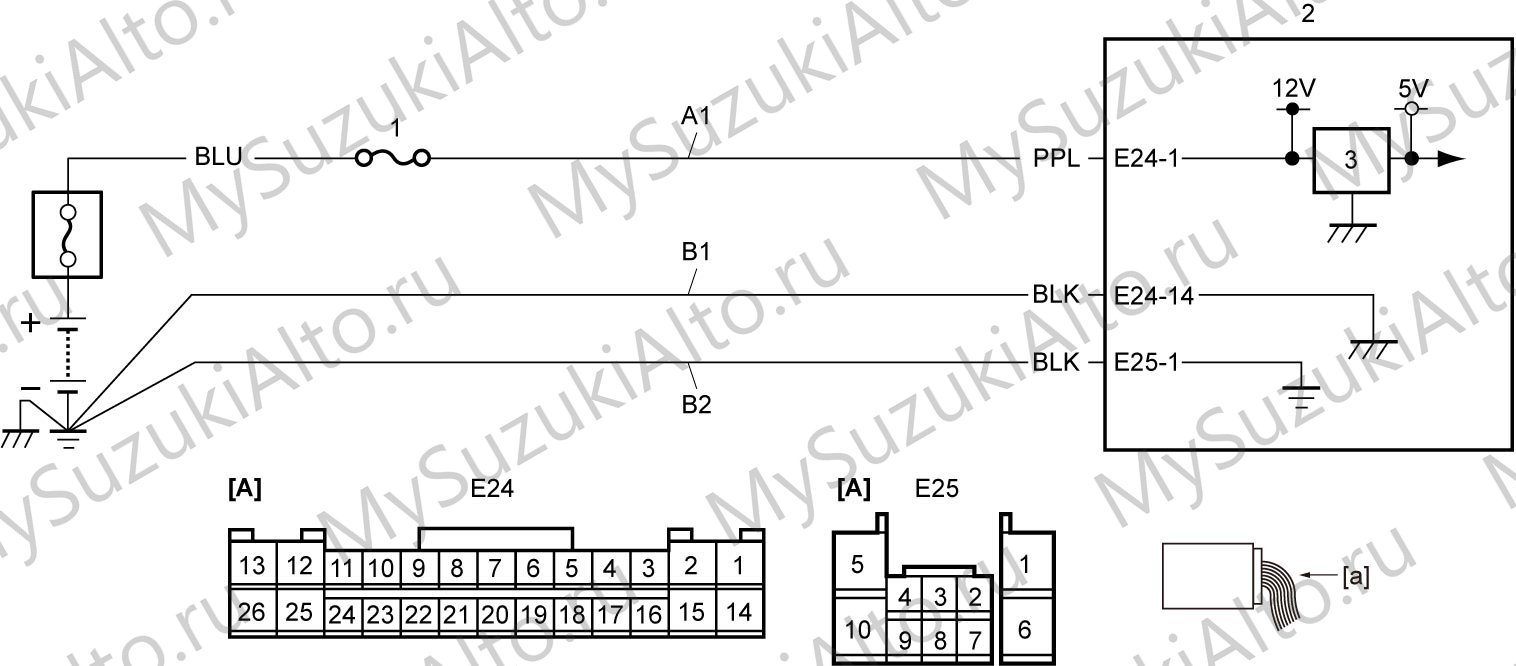

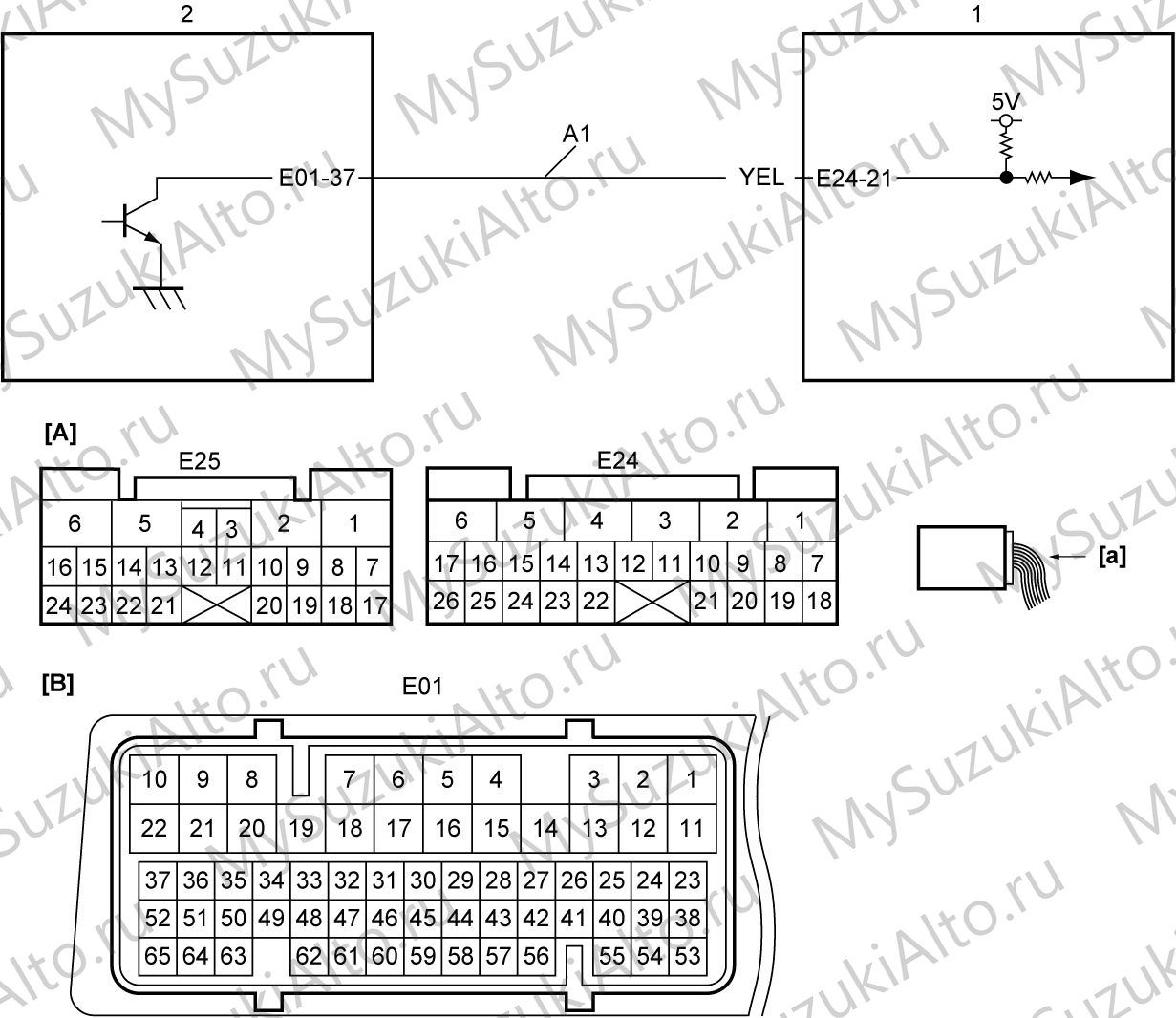

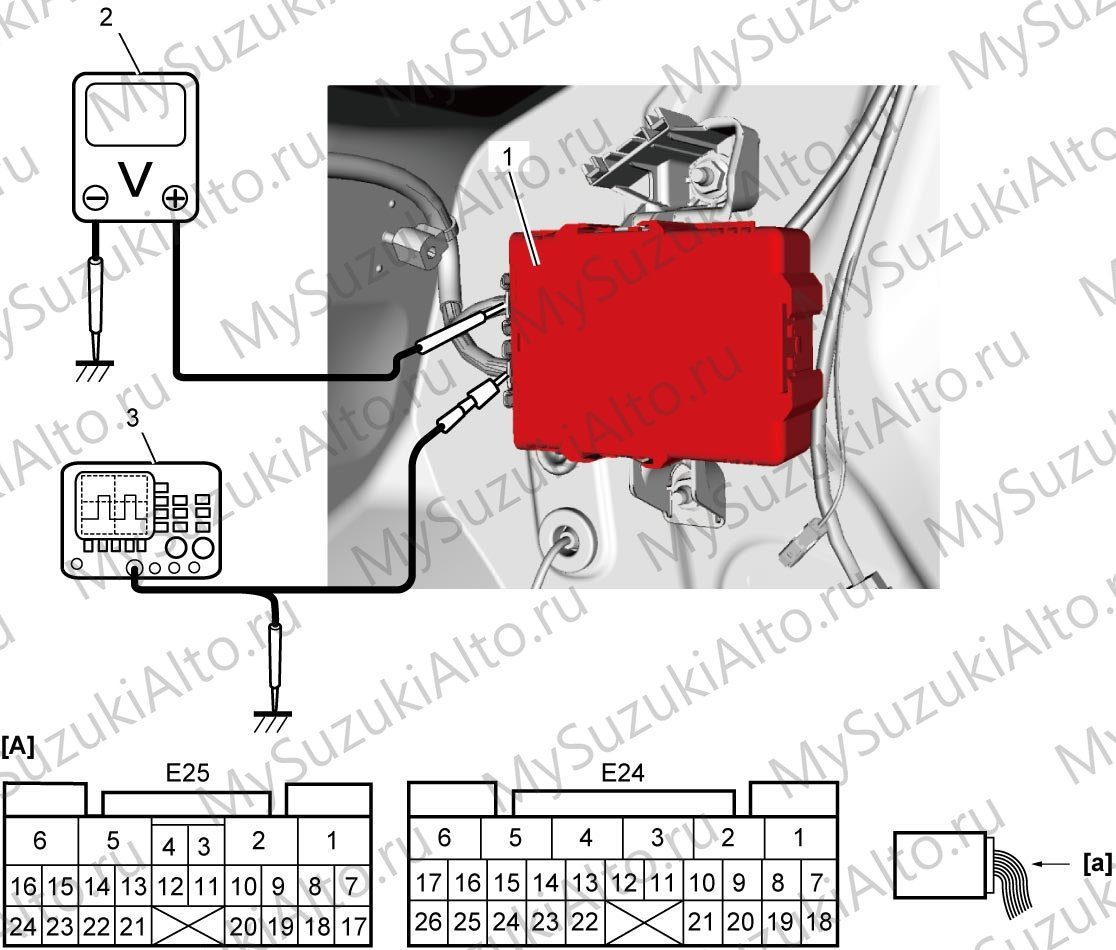

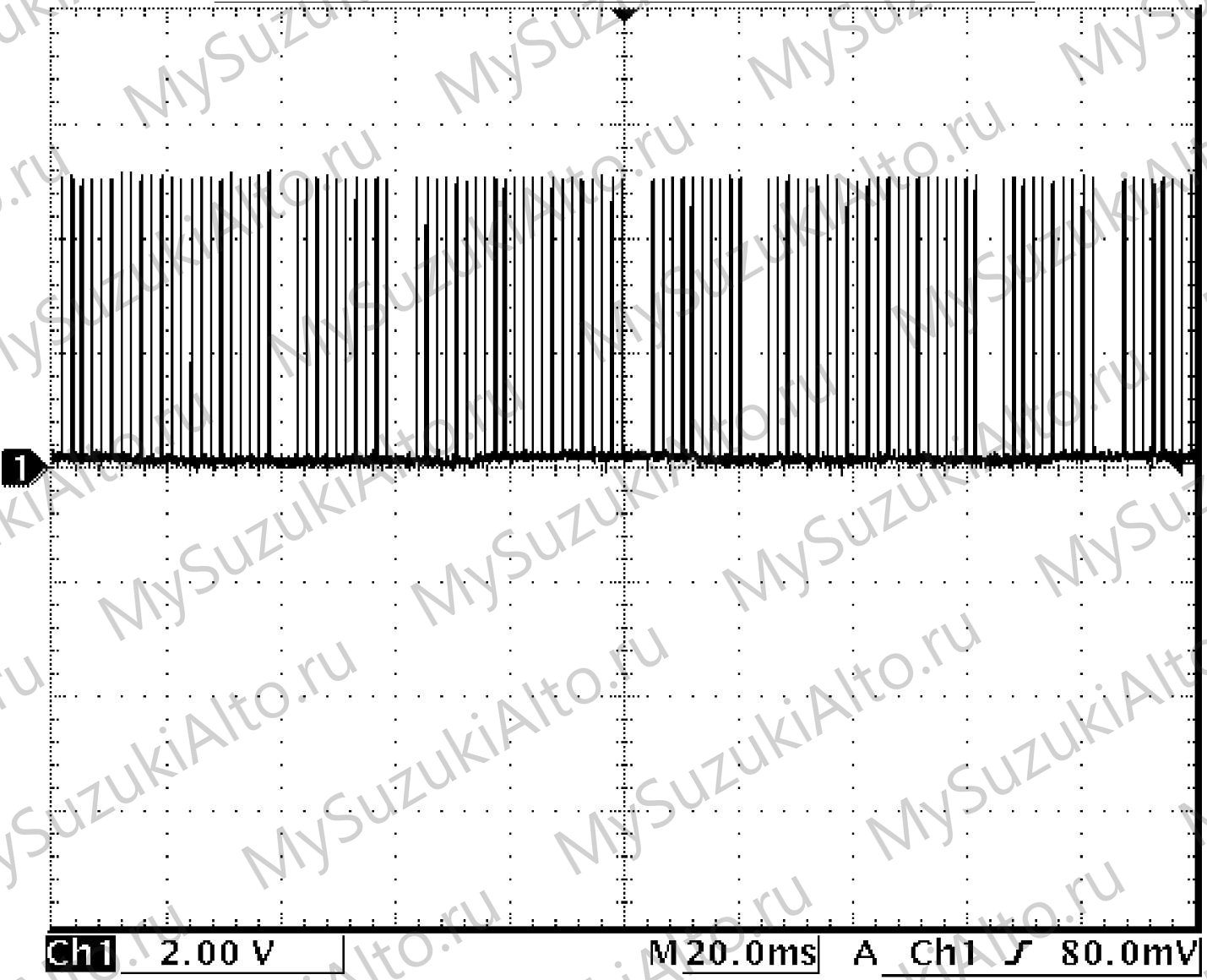

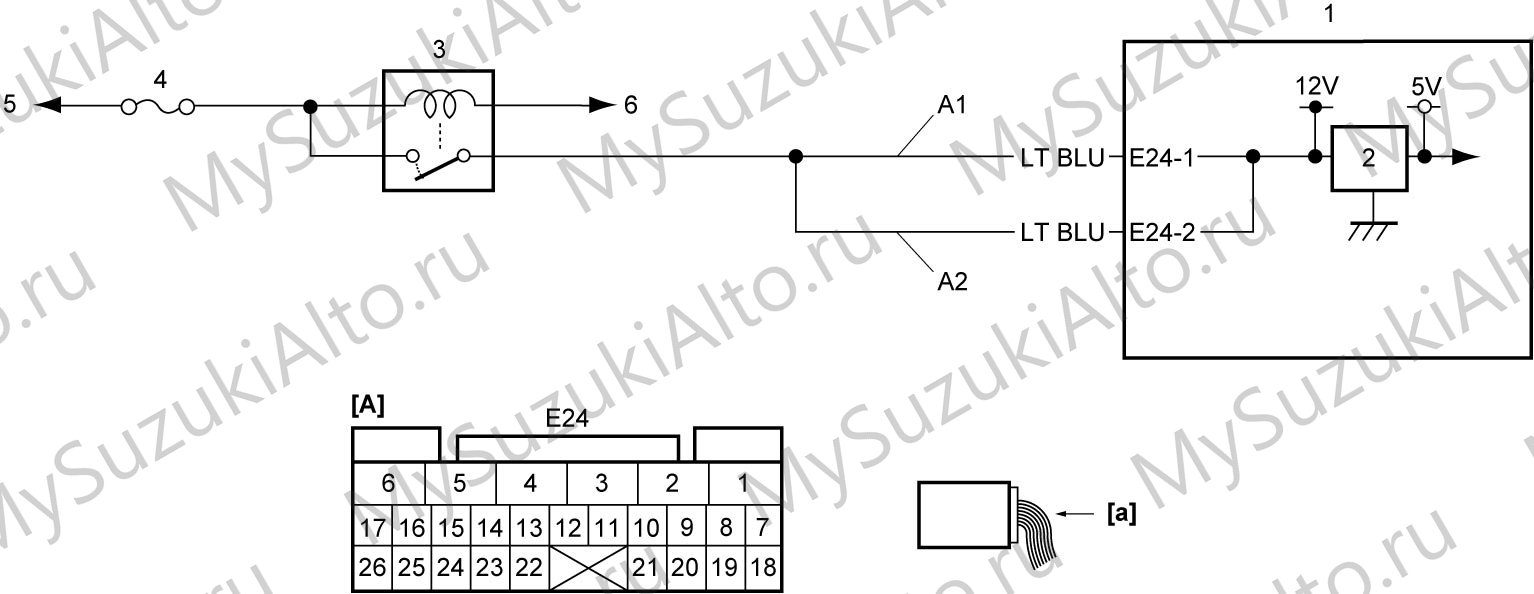

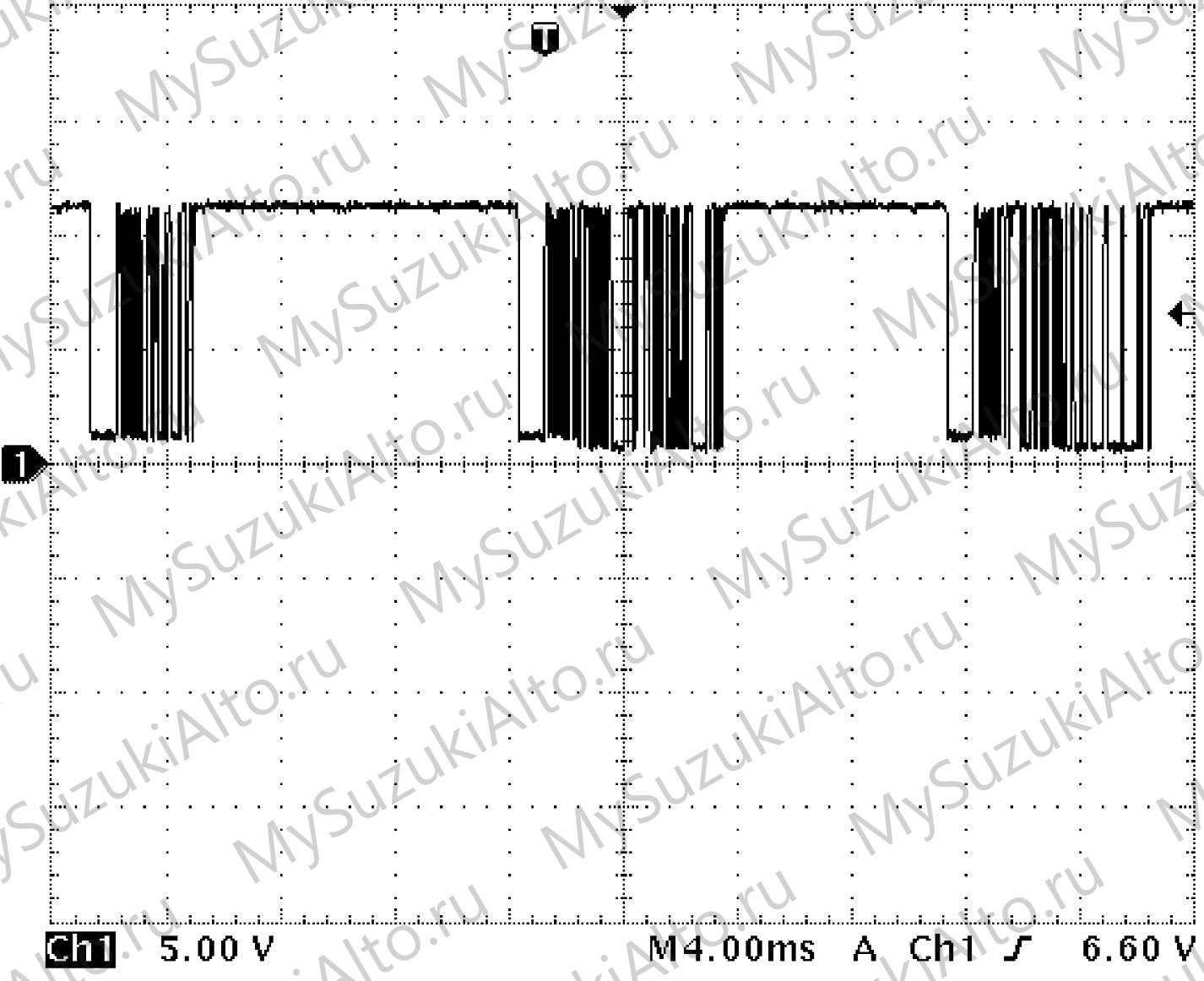

Проверки цепей: проверка цепей контроллера ENG A-STOP и проверка цепи его питания.

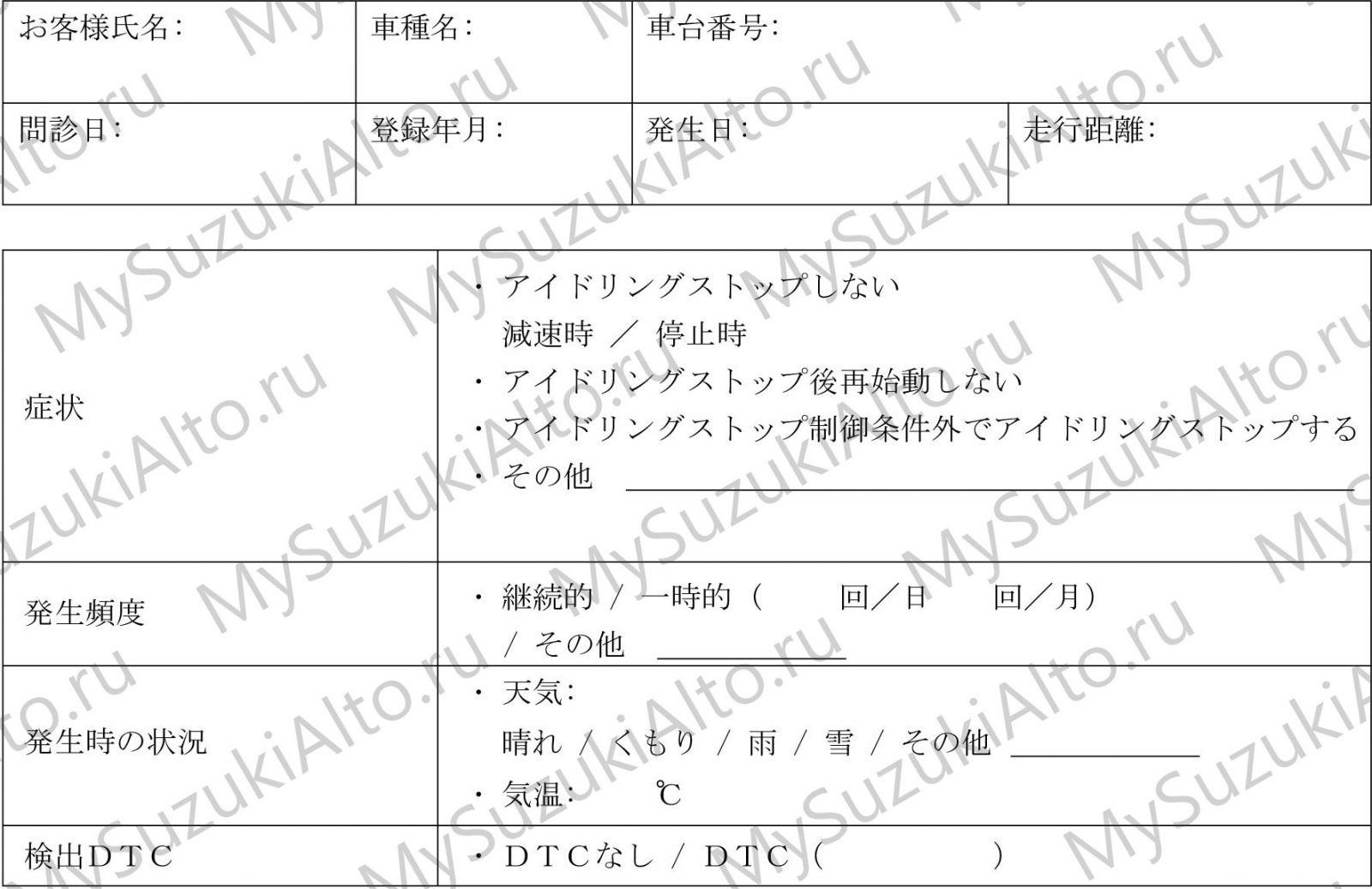

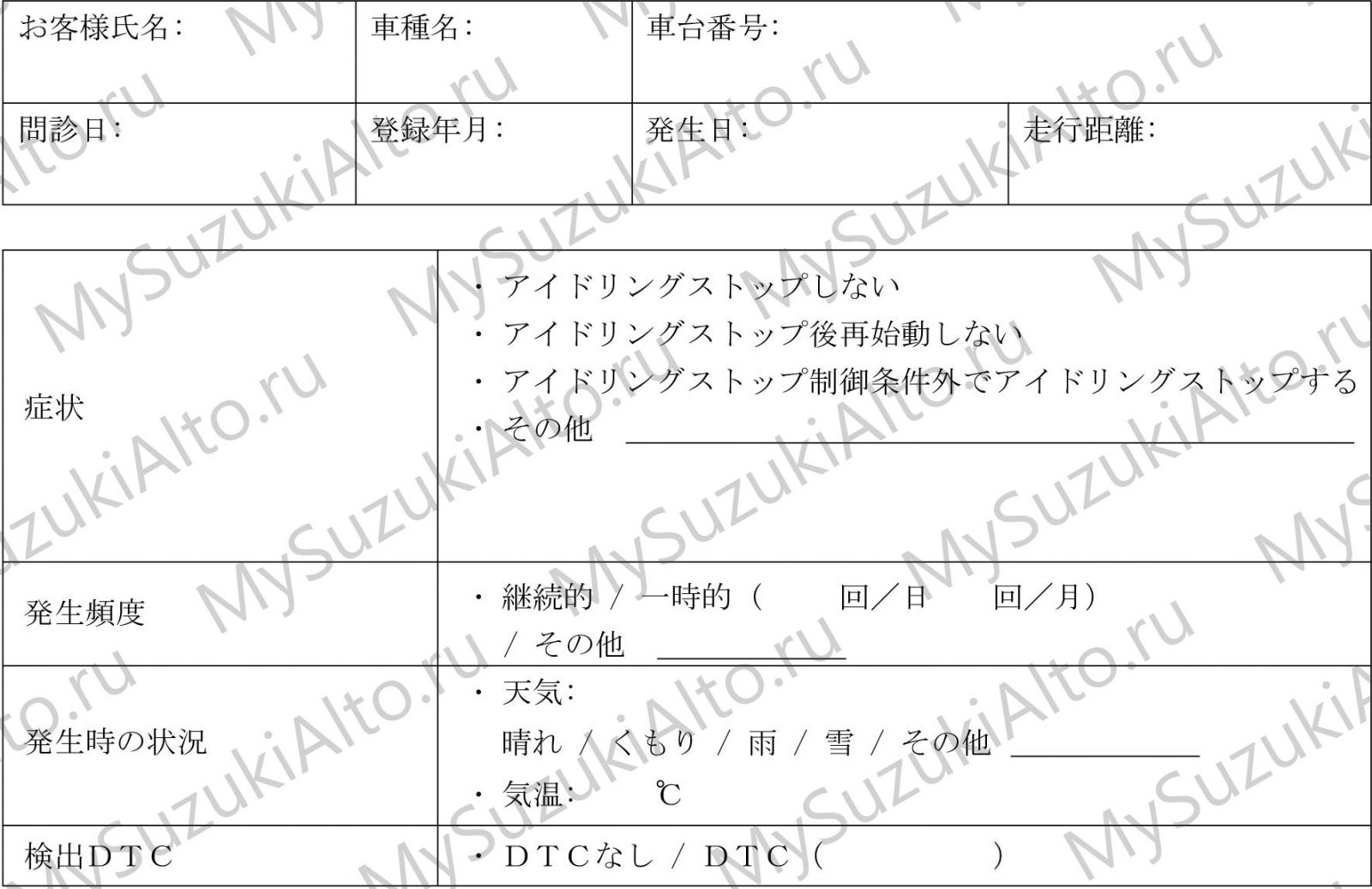

Диагностика по симптомам: двигатель не глушится; не запускается после остановки; система работает вне условий управления «стоп-старт».

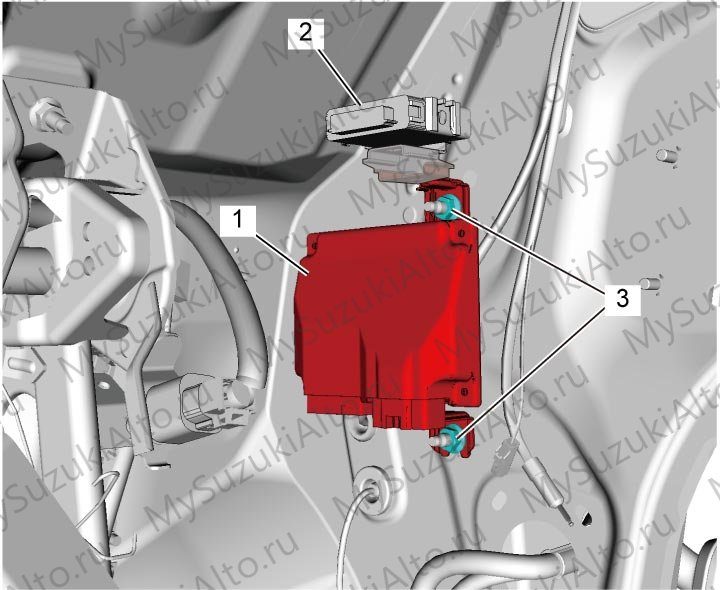

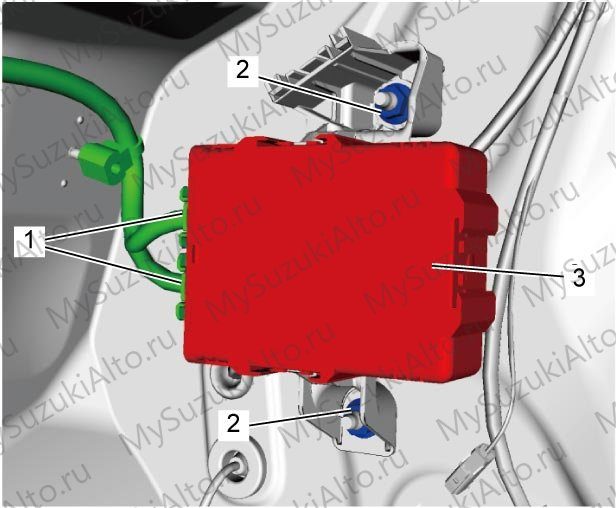

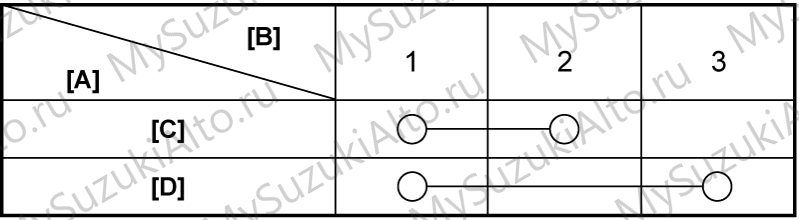

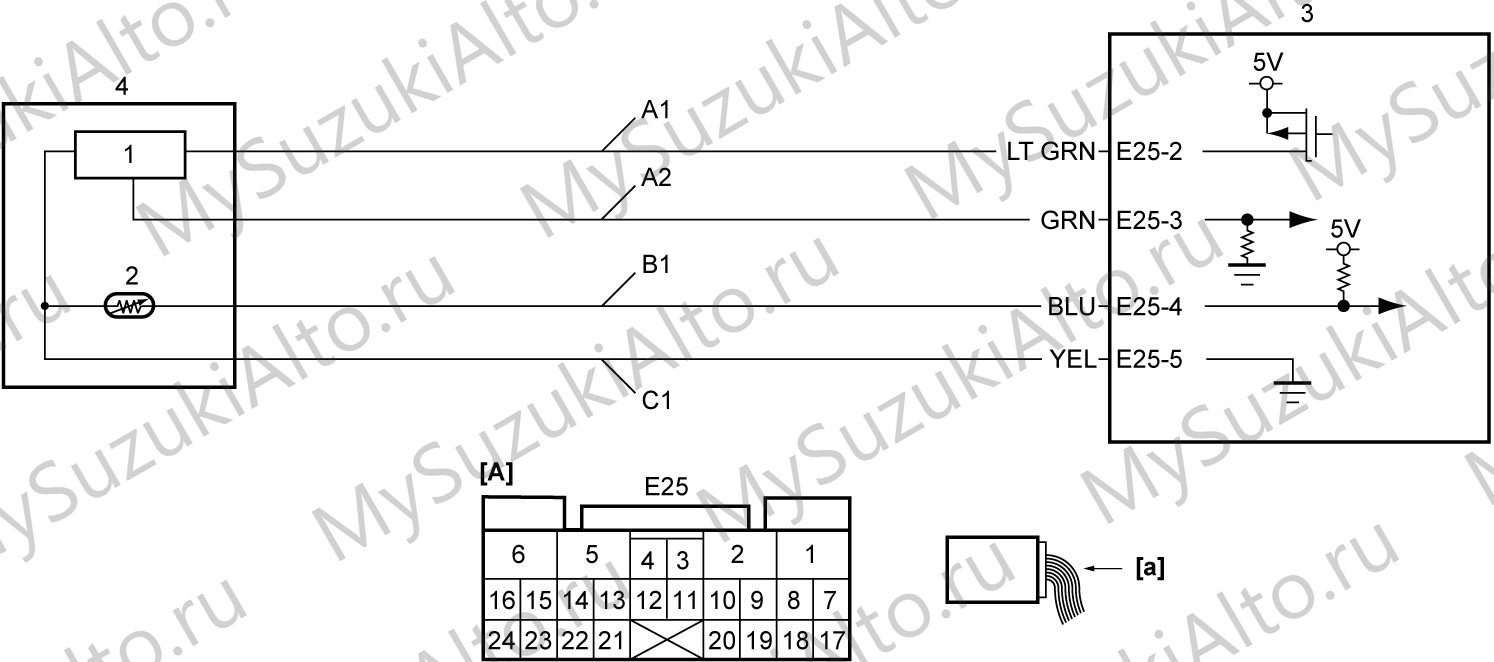

Работы с узлами: снятие и установка контроллера ENG A-STOP; калибровка датчиков системы; проверка датчика тока и температуры батареи на автомобиле; стартер — снятие, установка и проверка; выключатель замка капота — снятие, установка и проверка; выключатель ENG A-STOP OFF — снятие, установка и проверка; проверка реле «ST2» (и реле ST для исполнений с вспомогательным модулем); сброс и запись счётчика пусков стартера.

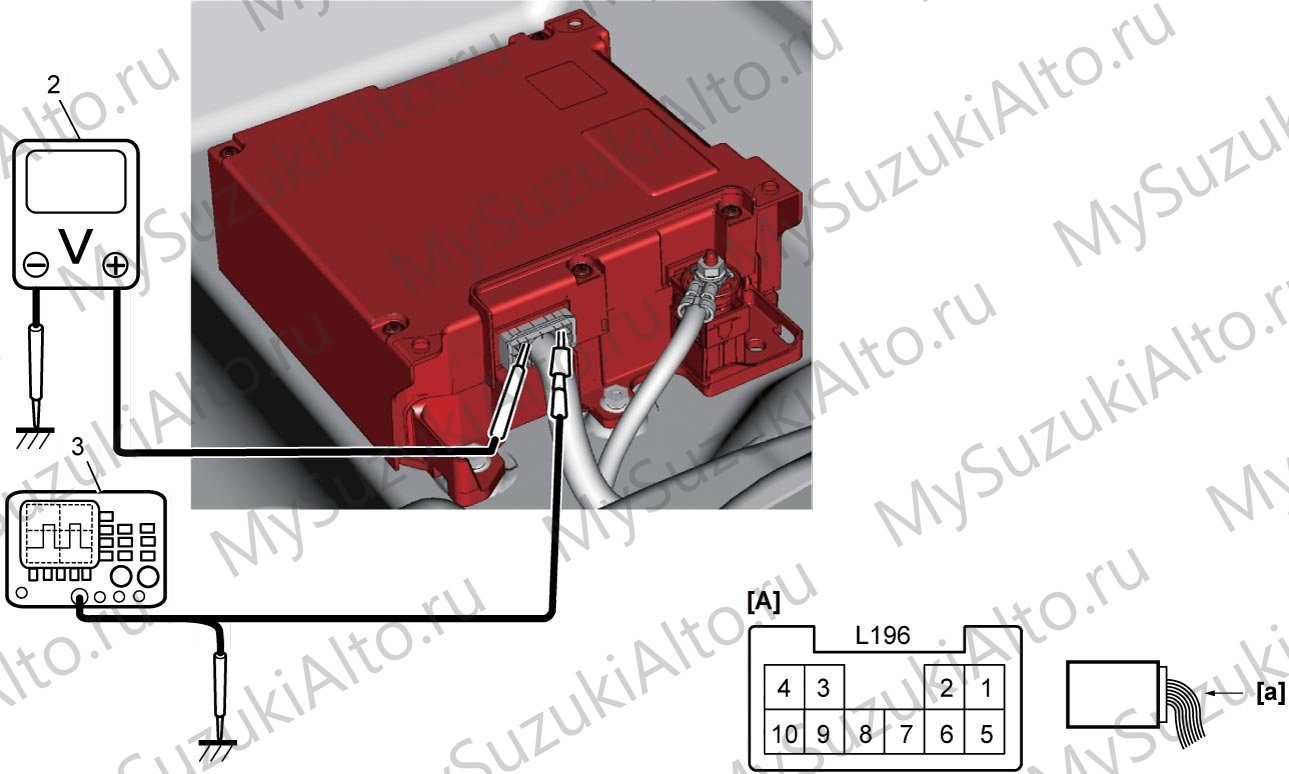

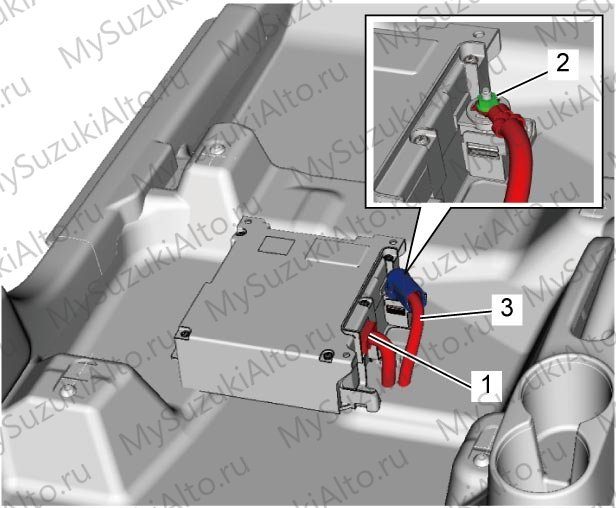

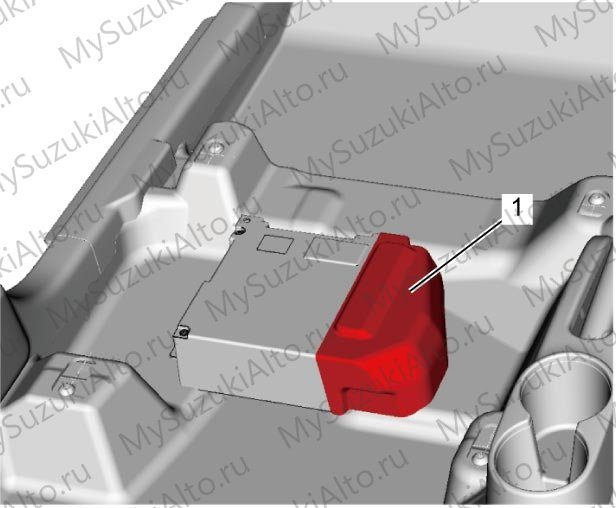

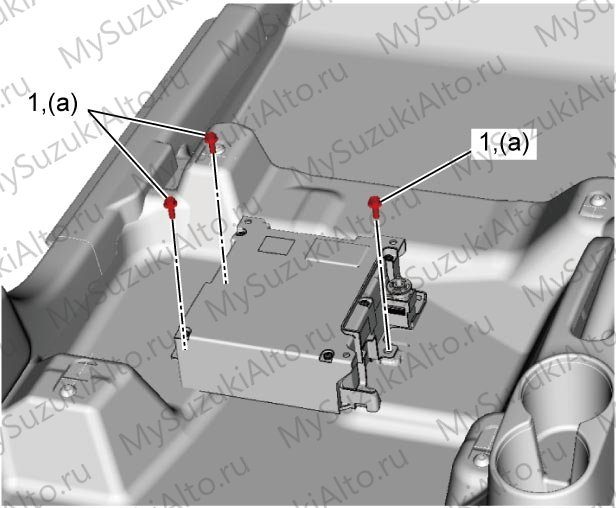

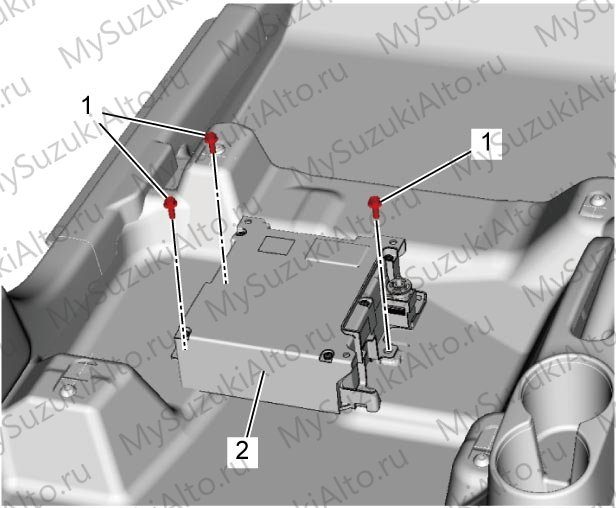

Вспомогательный модуль питания (литий-ионная батарея): снятие, установка и проверка.

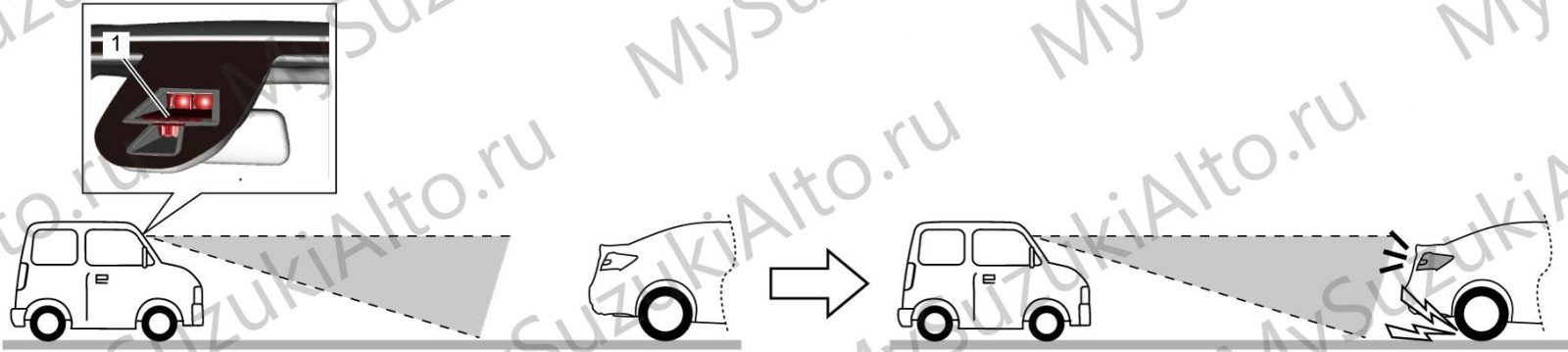

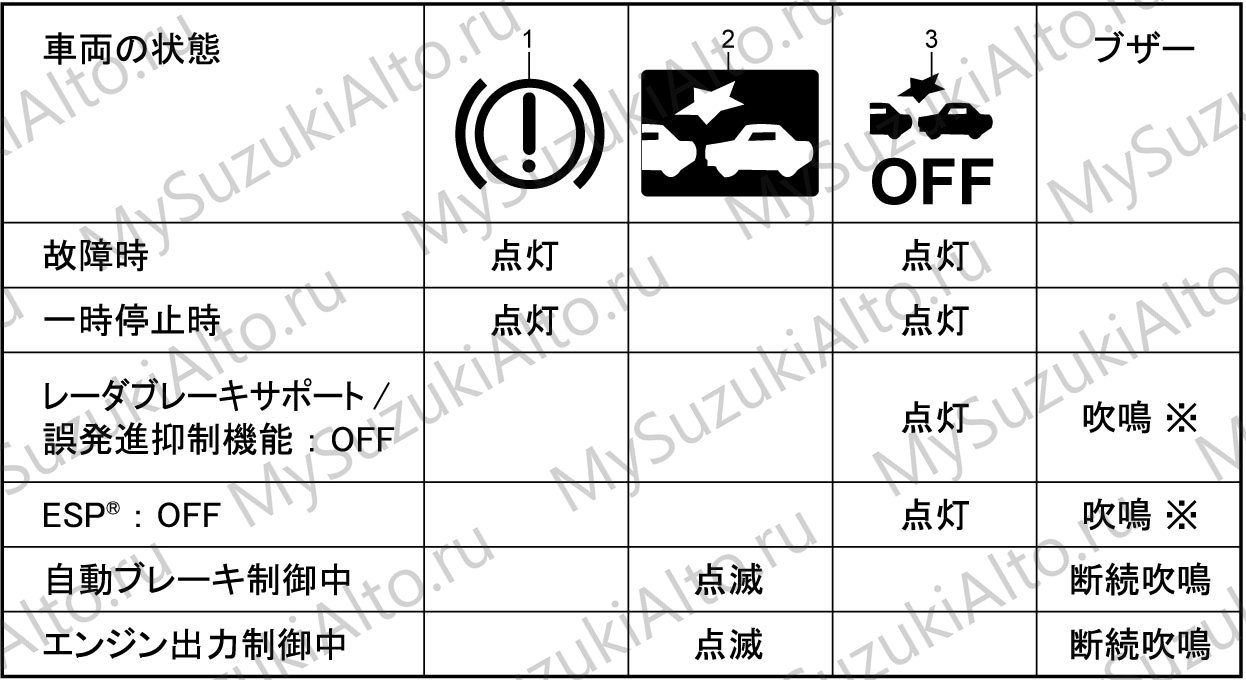

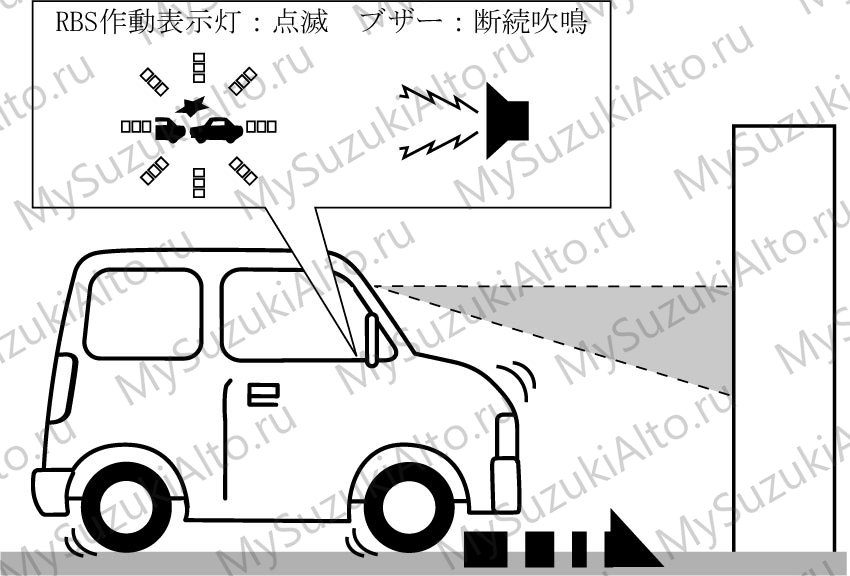

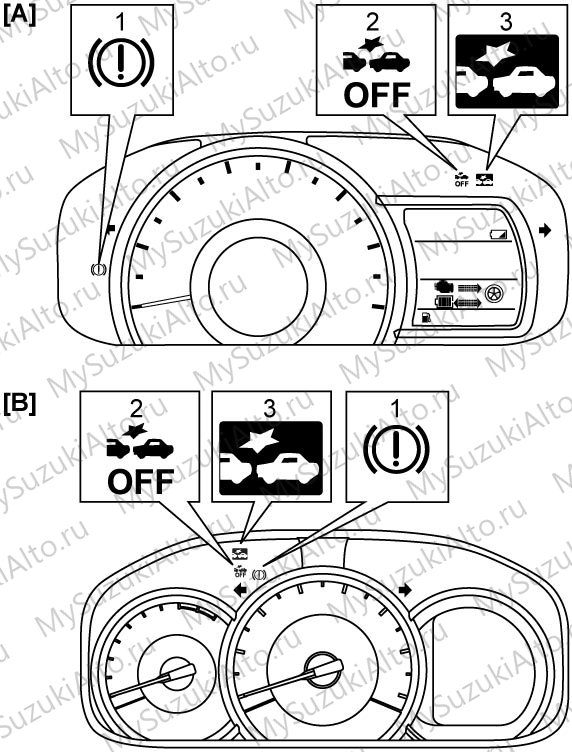

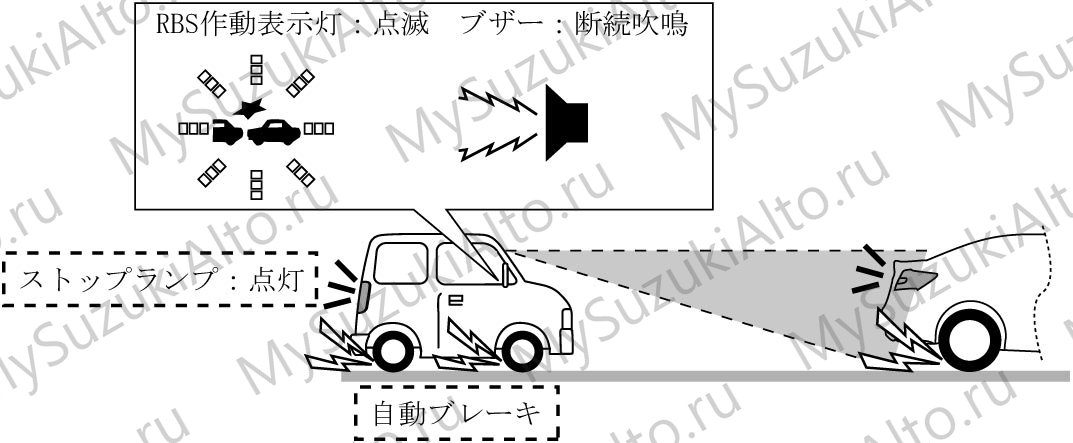

Меры предосторожности: при обращении с автомобилями с радарной поддержкой торможения; при диагностике неисправностей; при снятии и замене контроллера автоматического торможения.

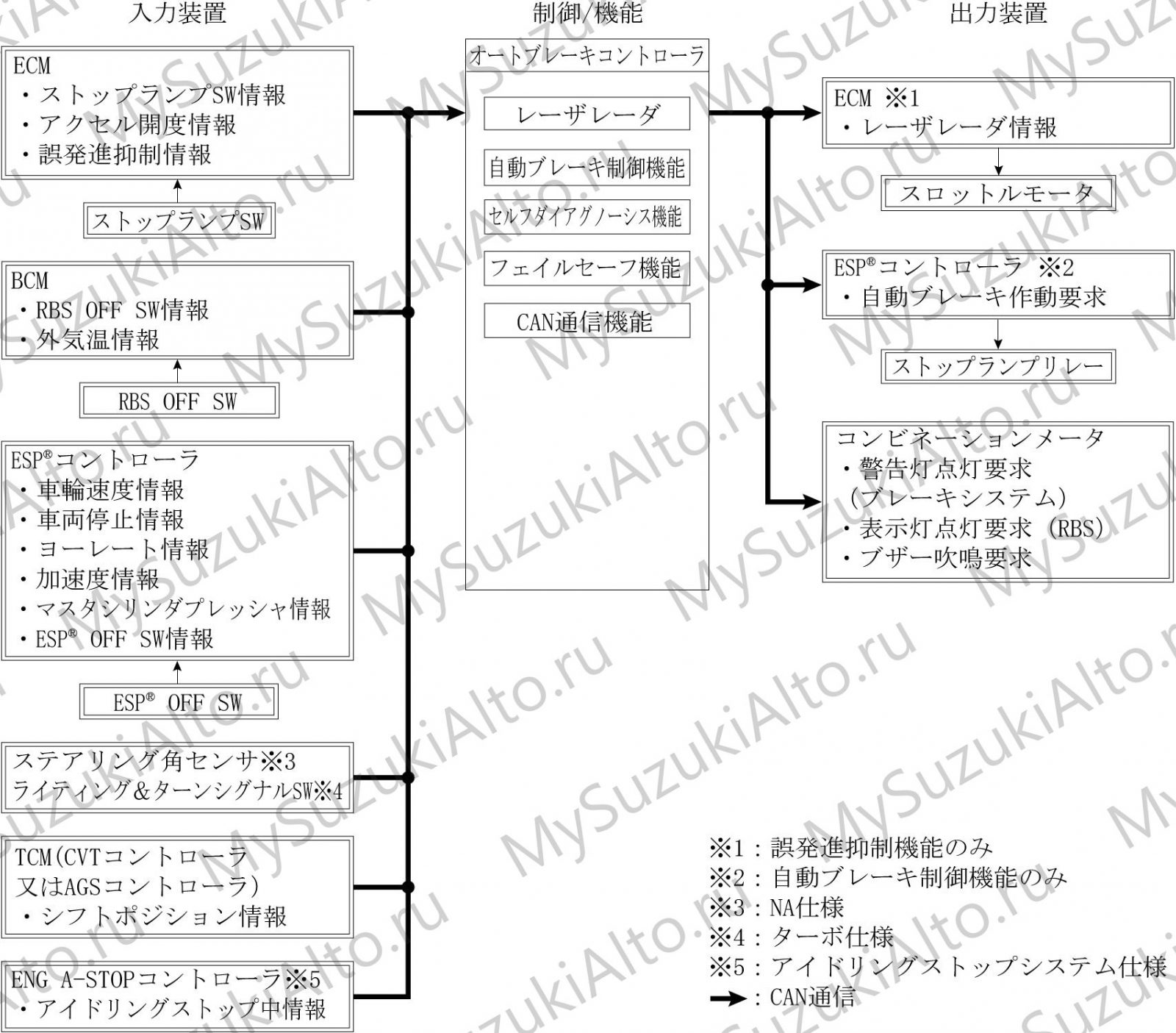

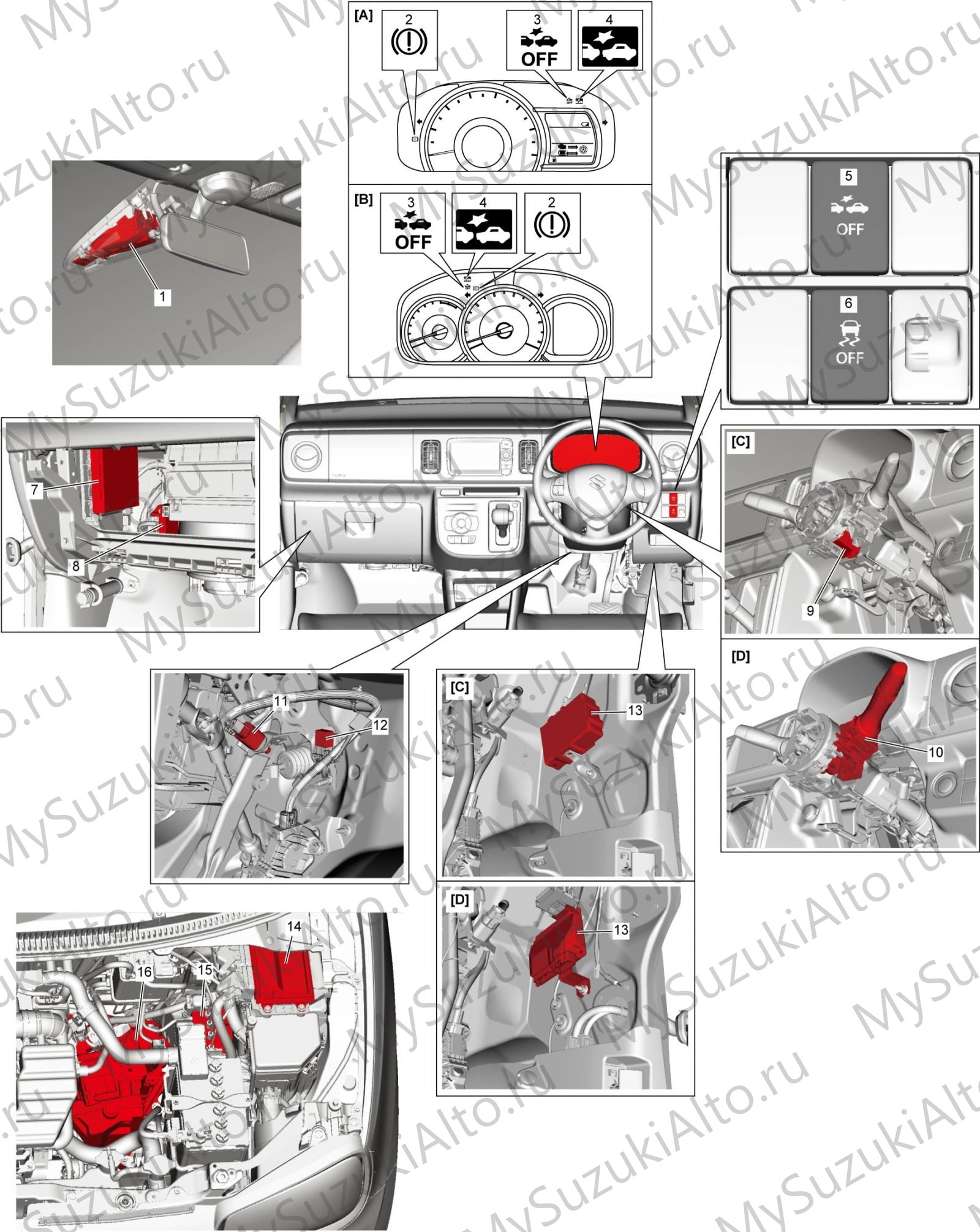

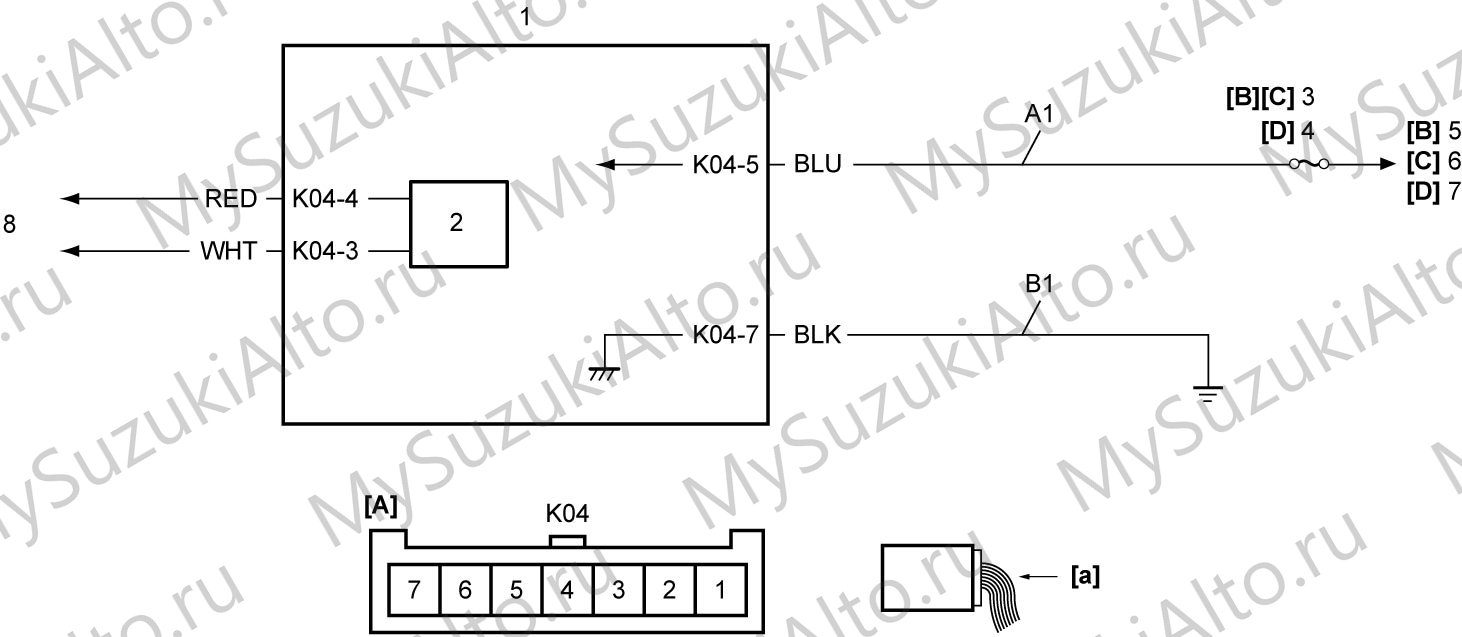

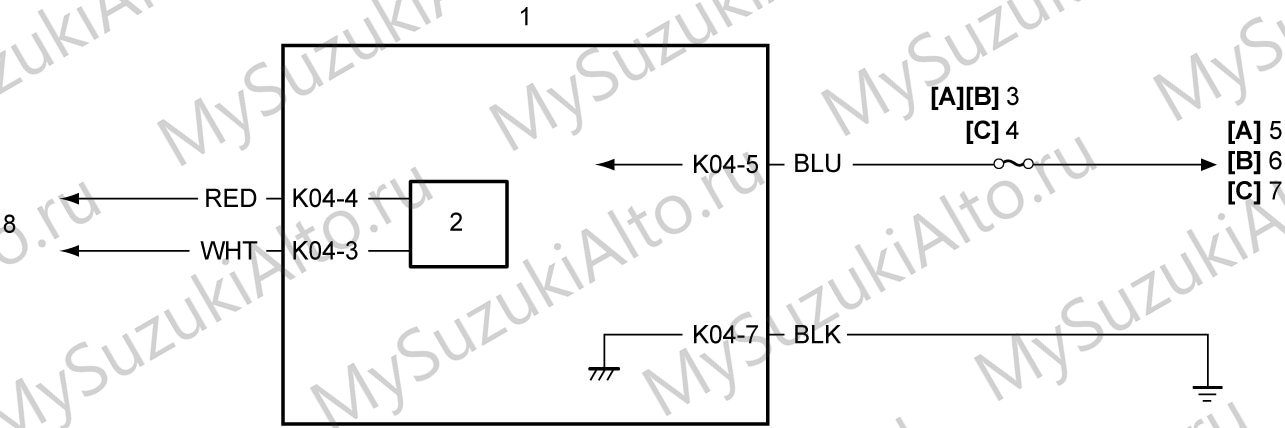

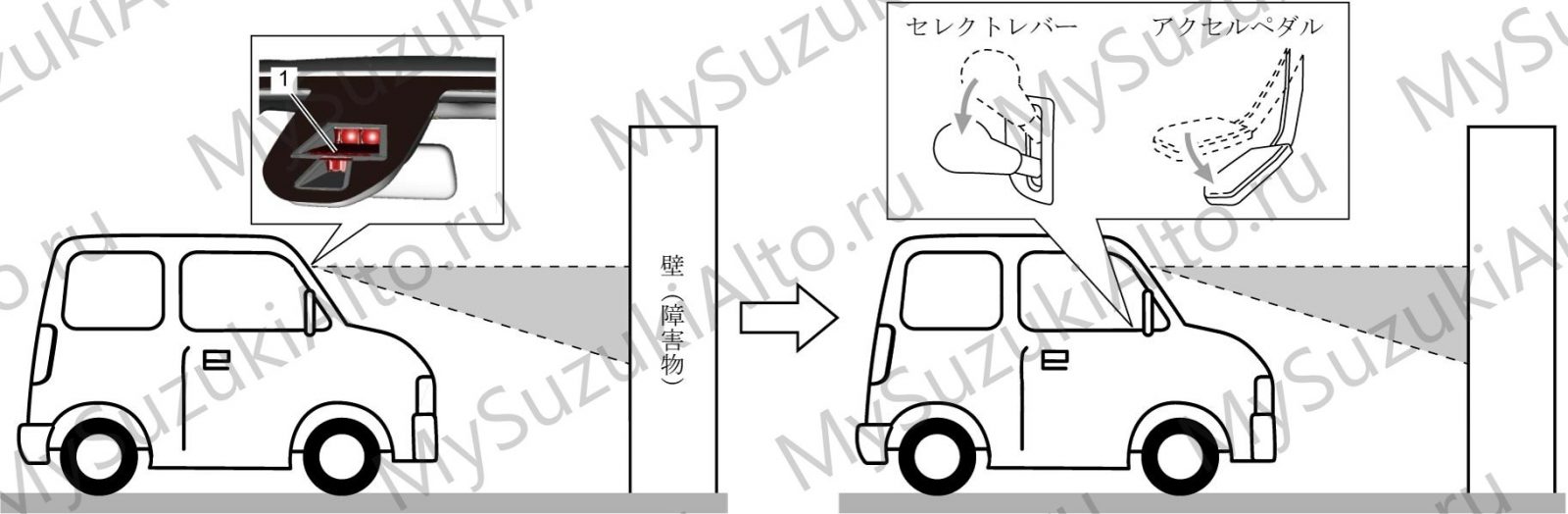

Схемы: схема системы радарной поддержки торможения и конфигурационная схема.

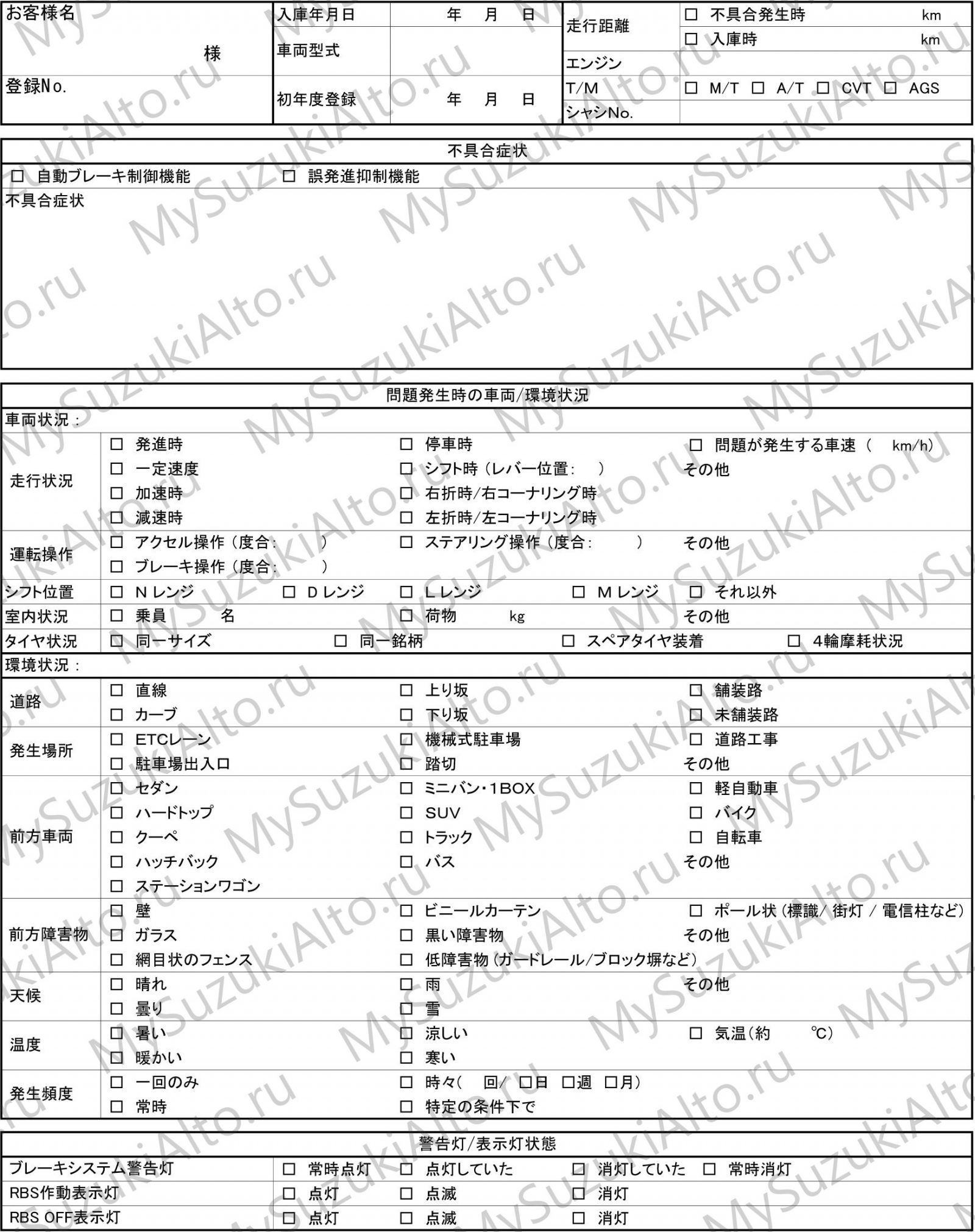

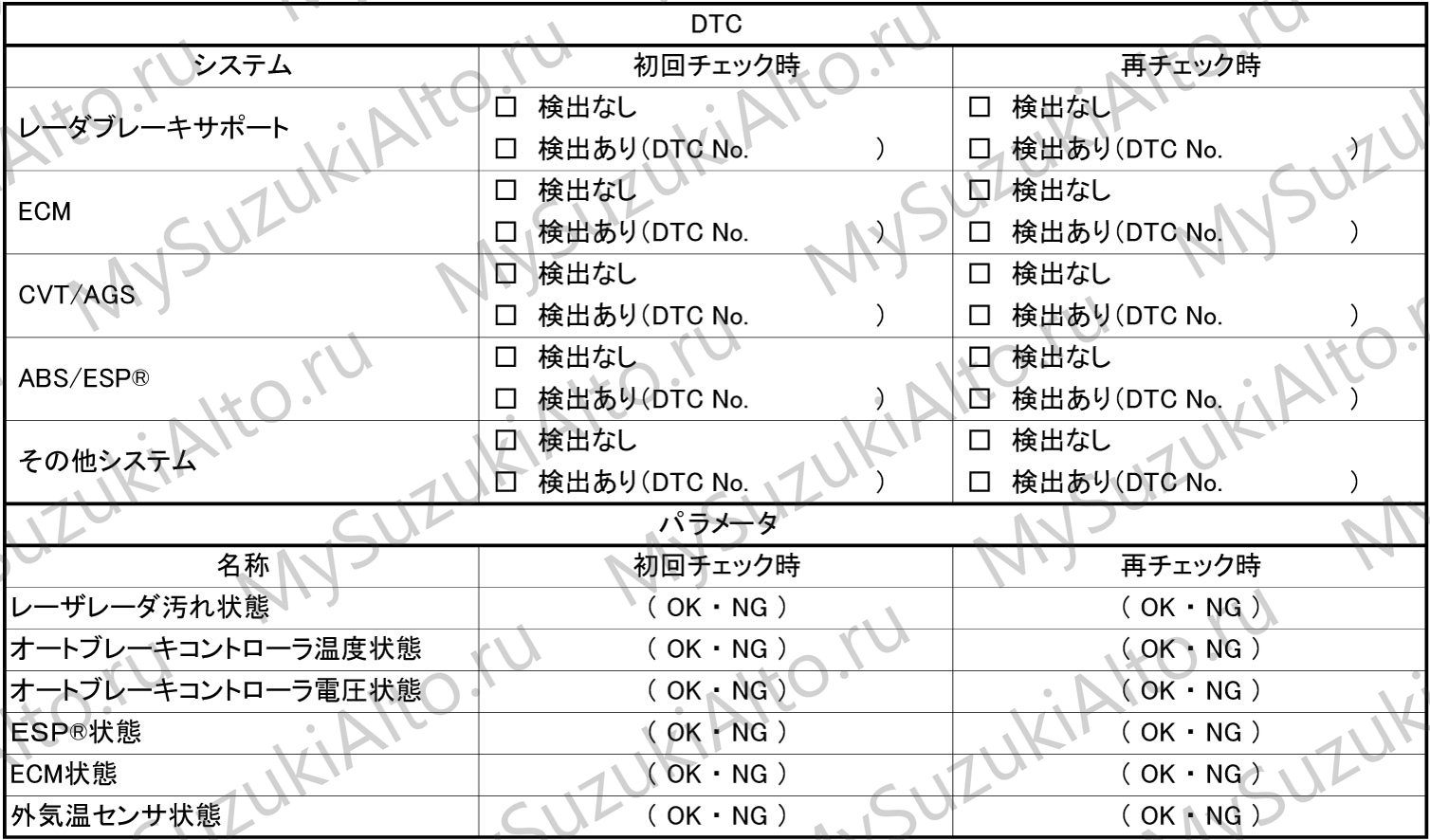

Проверка системы и диагностика по симптомам.
Самодиагностика: чтение и стирание кодов, список данных и активные тесты через Suzuki SDT-II.
Коды неисправностей: процедуры по каждому коду в порядке руководства — от C1600 до U1082 (см. таблицу выше).

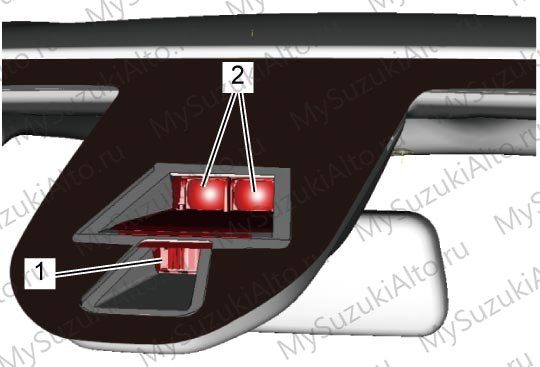

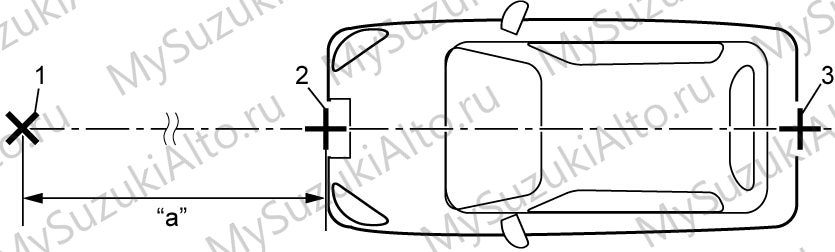

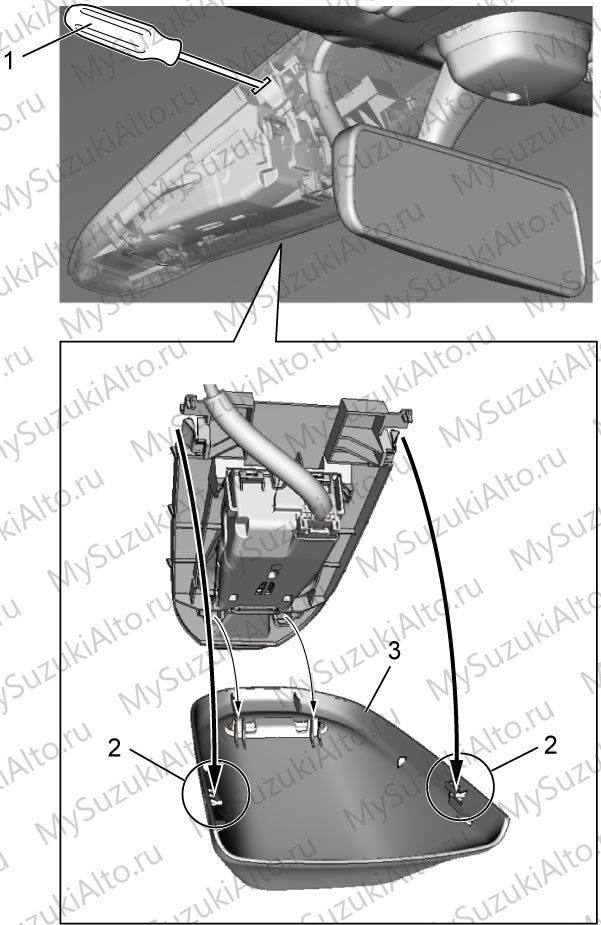

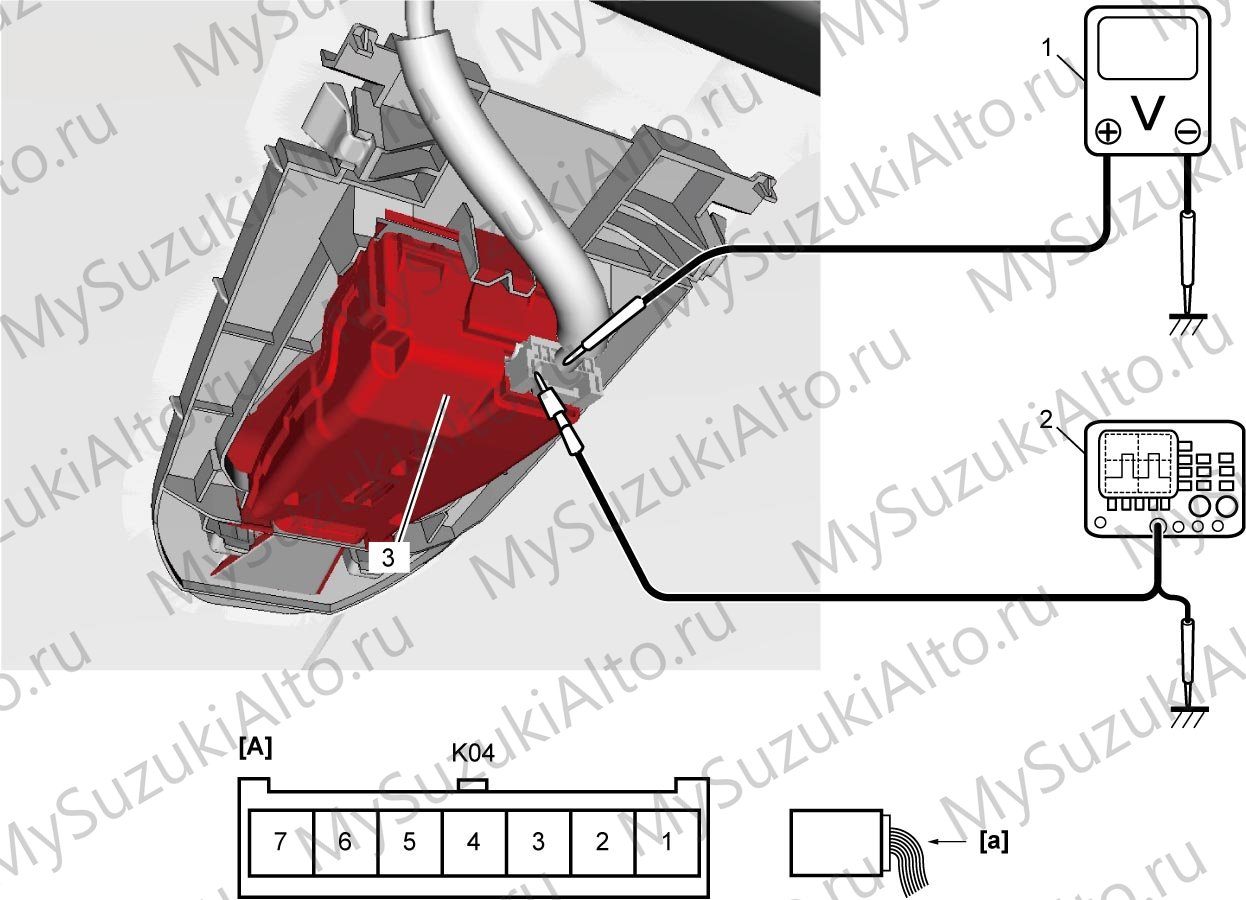

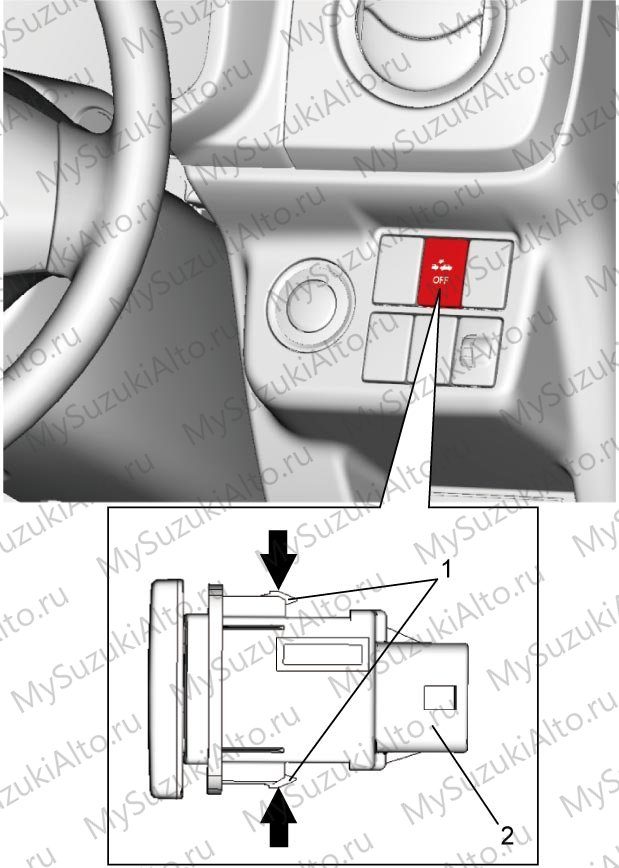

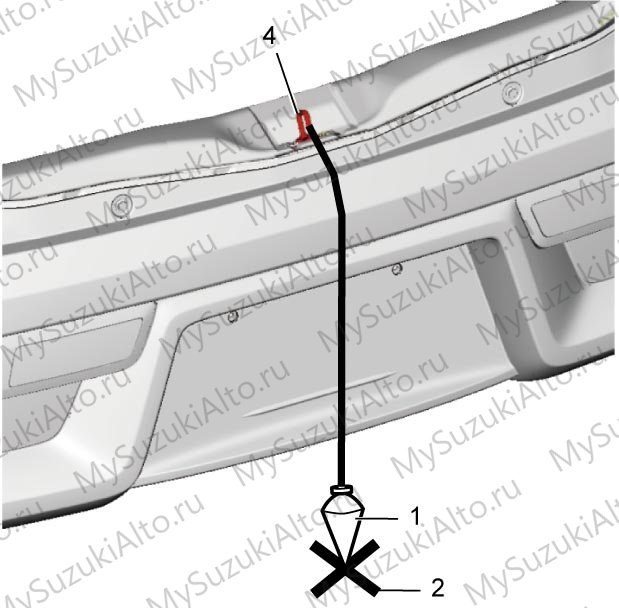

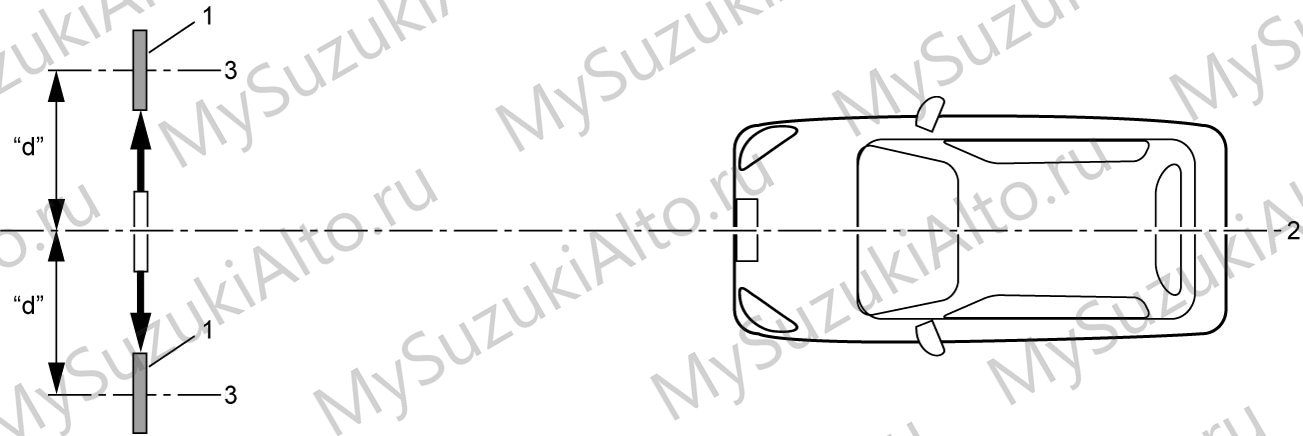

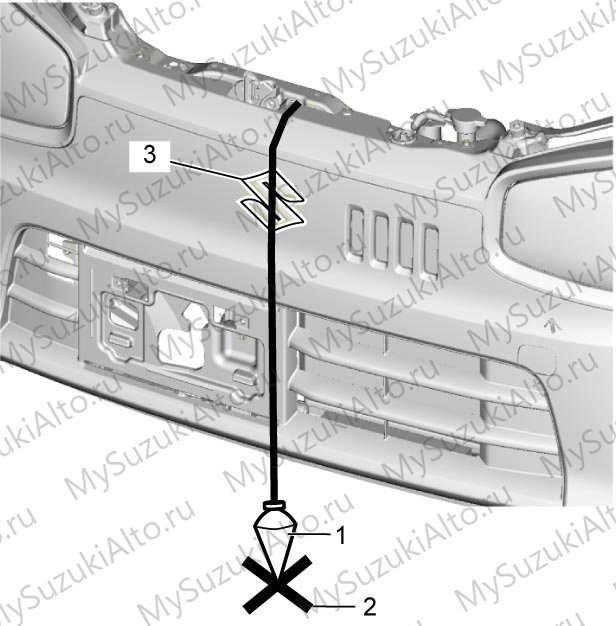

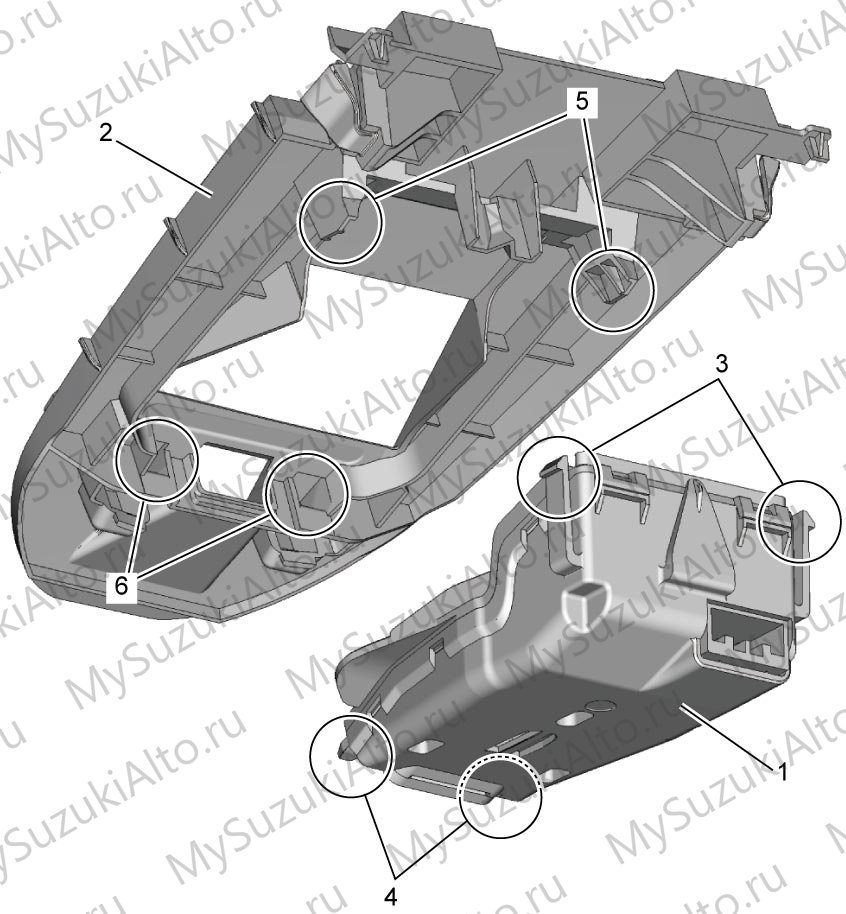

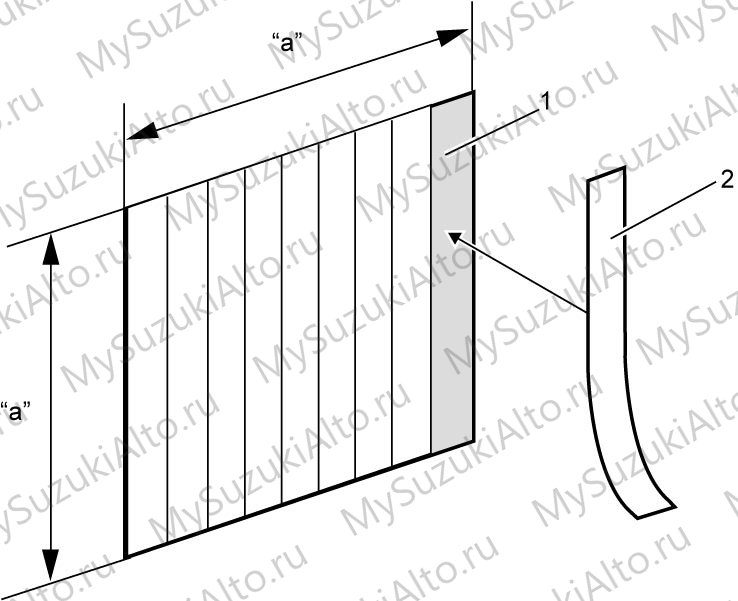

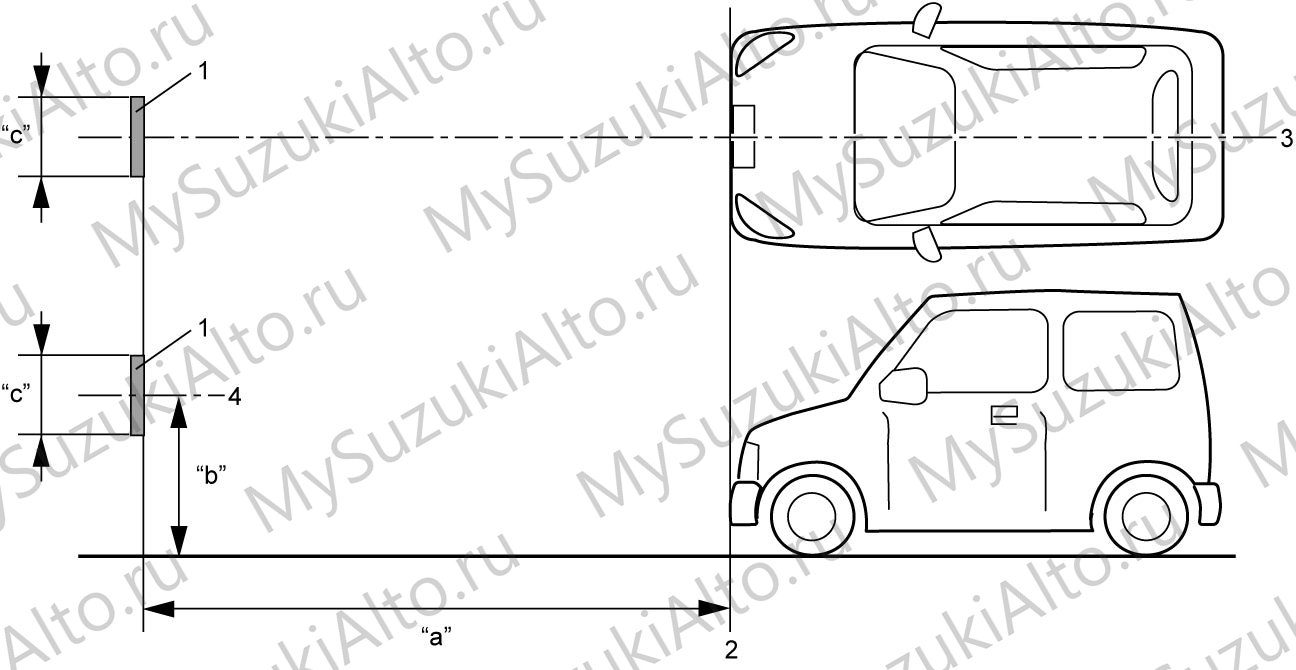

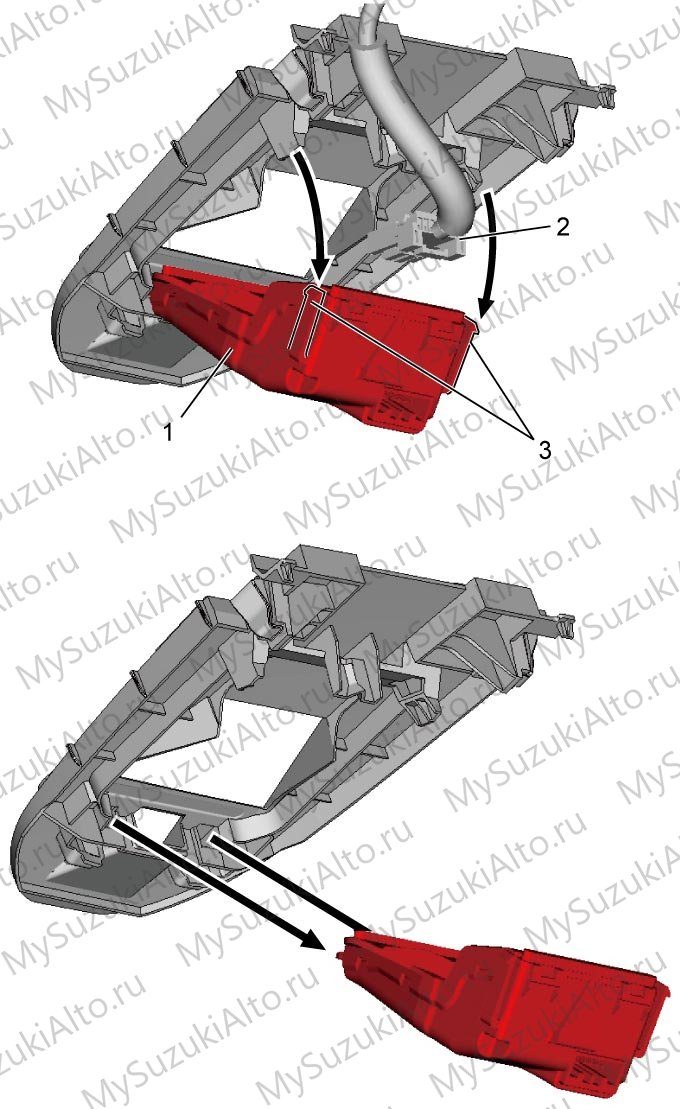

Узлы: контроллер автоматического торможения — снятие и установка; проверка лазерного радара; выключатель RBS OFF — снятие и установка.
Вспомогательный модуль питания (10K)
Код
Название
P130A / P130B / P130C
Внутренние неисправности BMU и несоответствие состояния реле
P1329
Неисправность датчика тока модуля
P1361
Снижение характеристик модуля (разброс напряжений ячеек, рост сопротивления заряда)
P1370 / P1371 / P1372 / P1373 / P1374
Неисправности внутренних реле модуля: обрыв, короткое замыкание, перегрузка по току
P1375
Неисправность внешней цепи модуля
P137A / P137B / P137C
Напряжение литий-ионной батареи ниже или выше нормы / перегрев

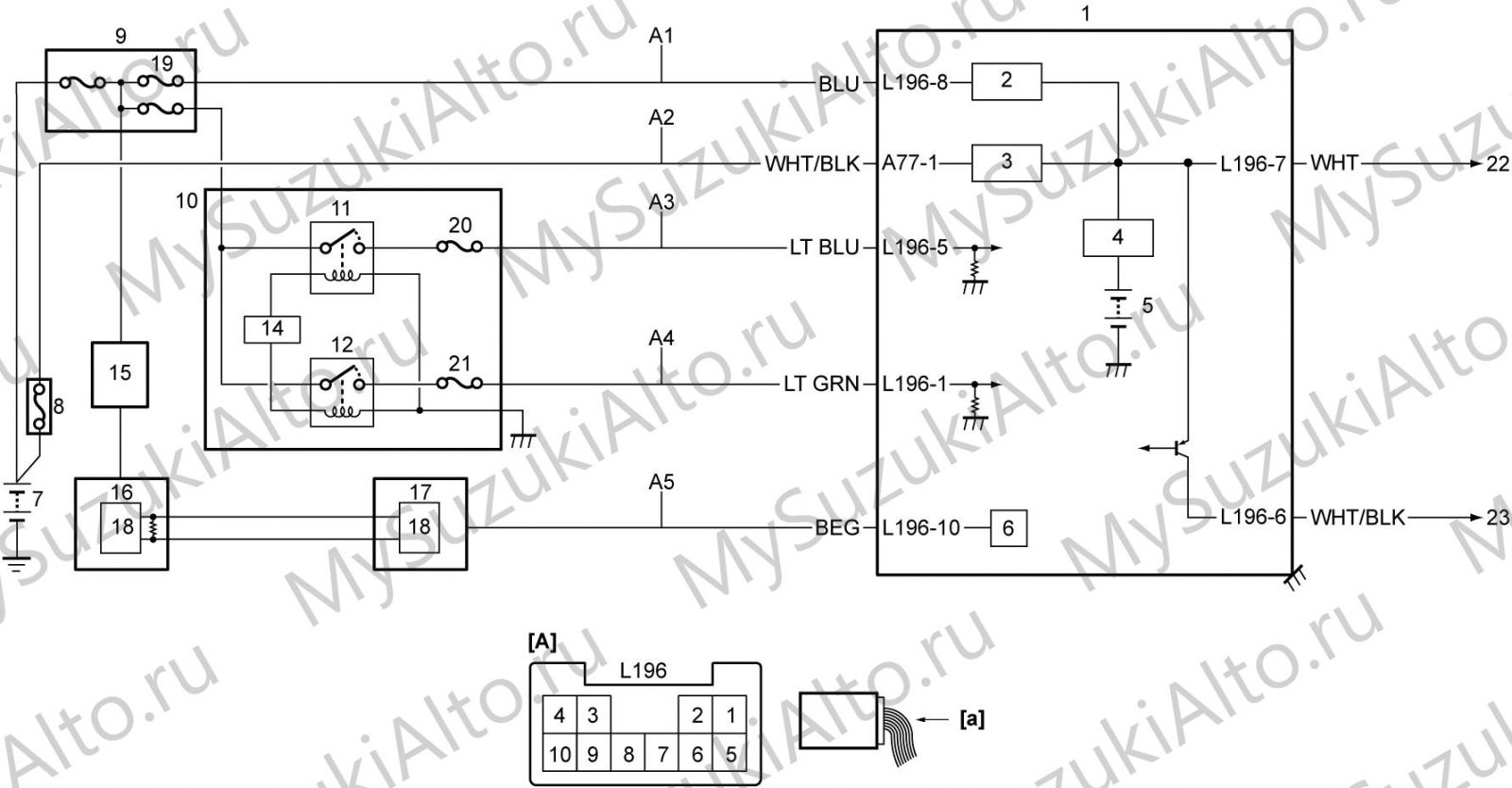

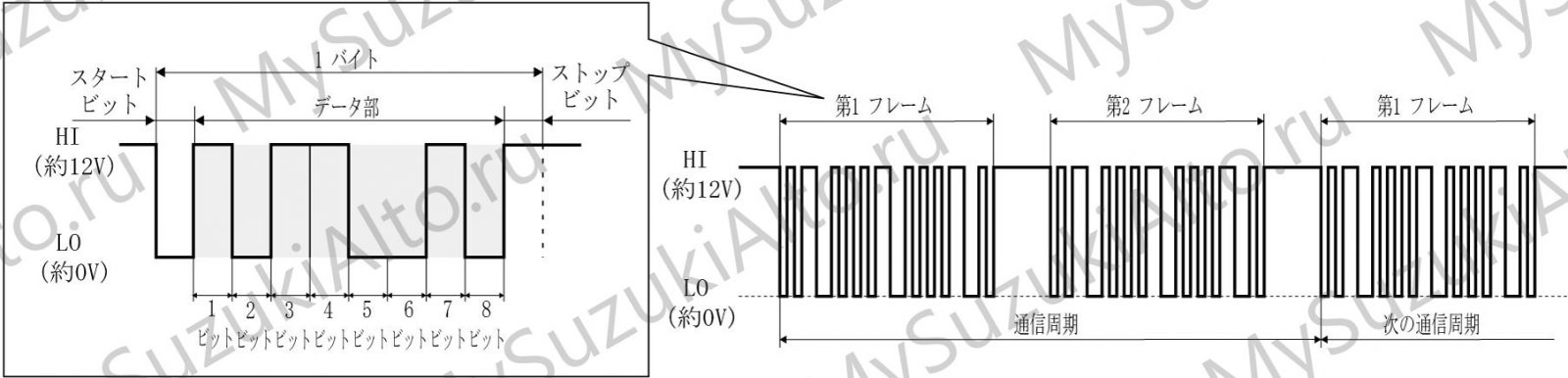

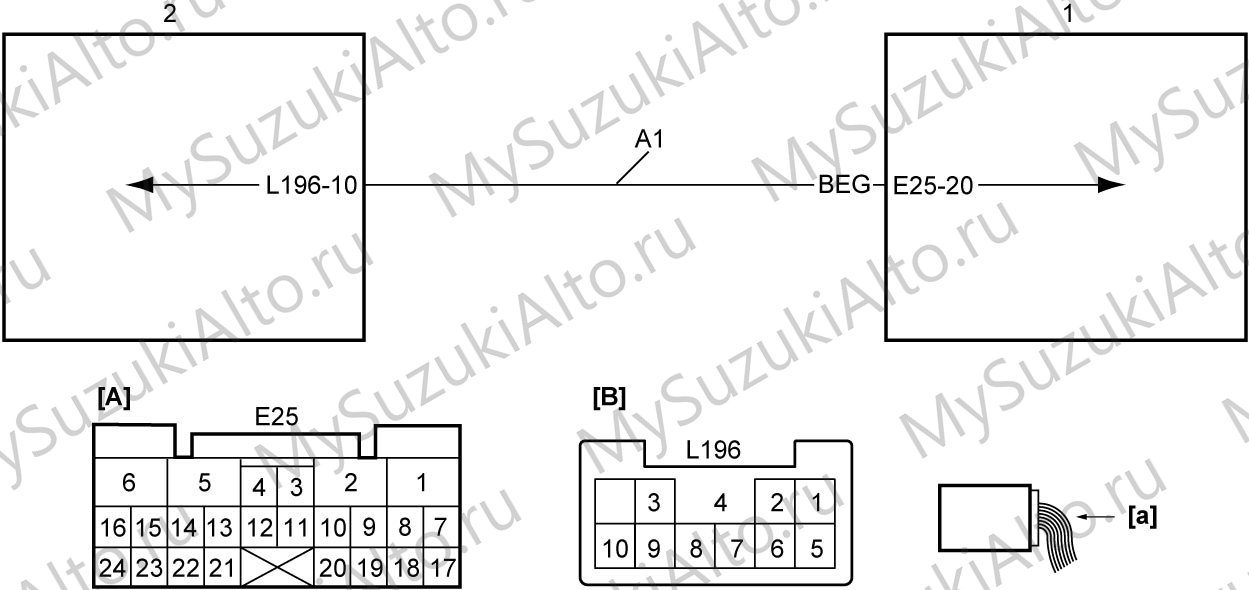

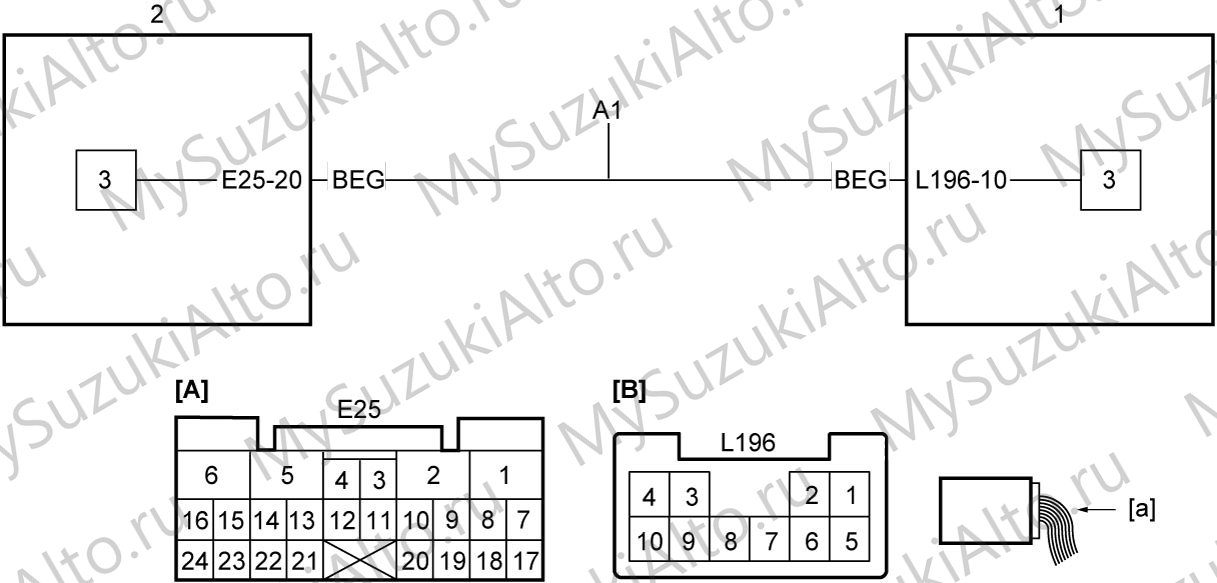

Ошибка связи LIN между модулем и контроллером ENG A-STOP

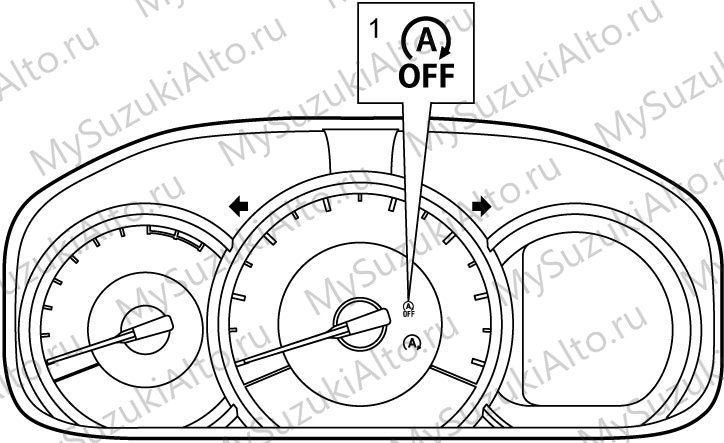

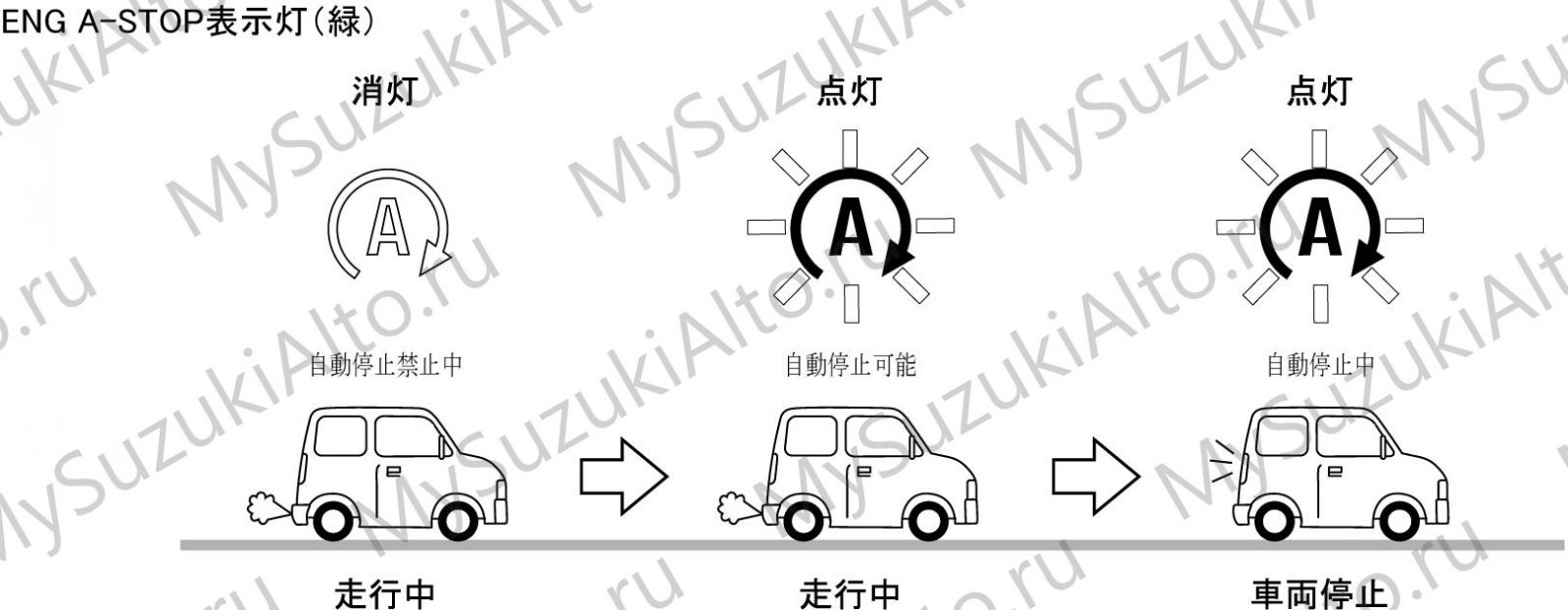

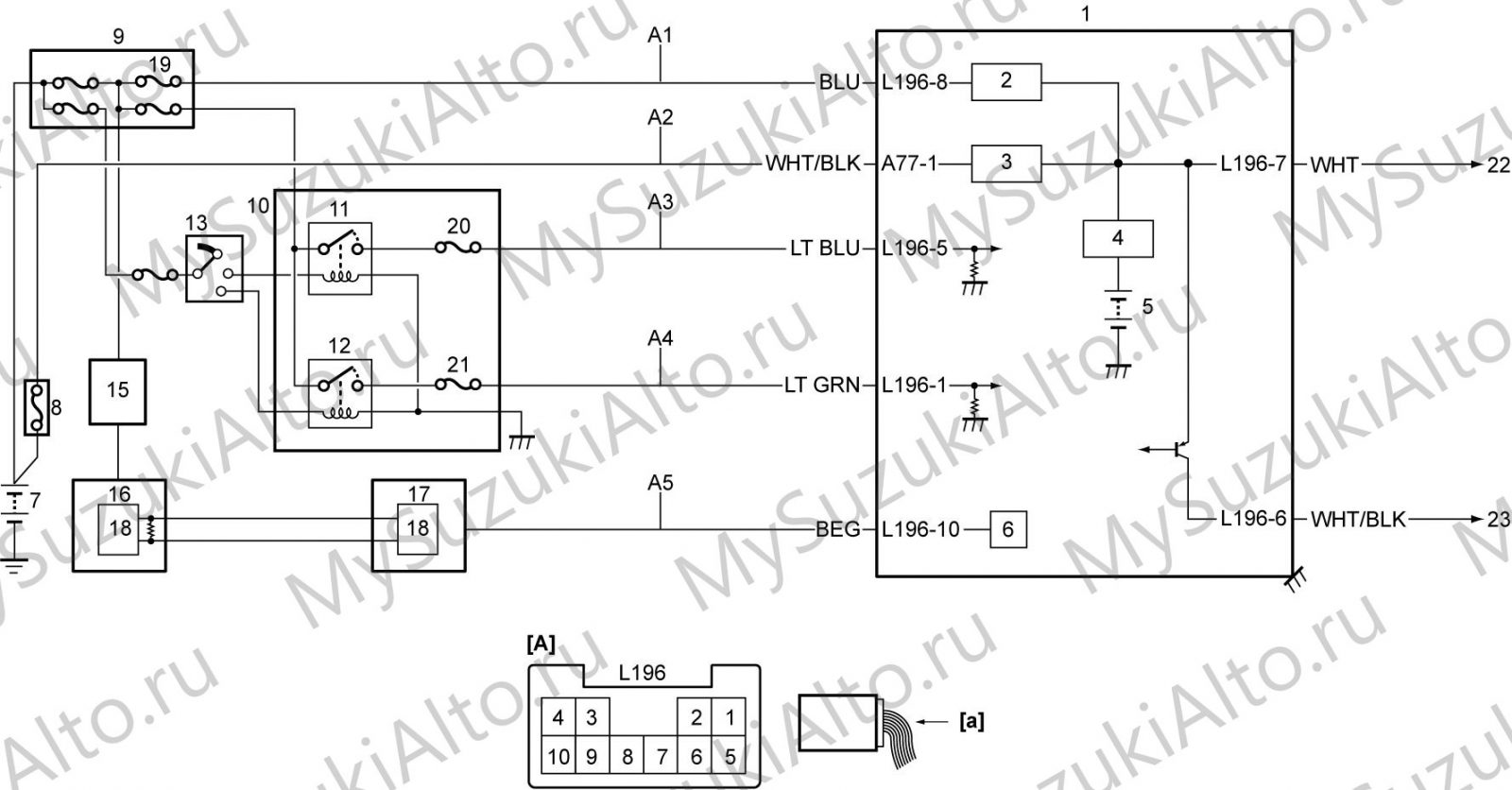

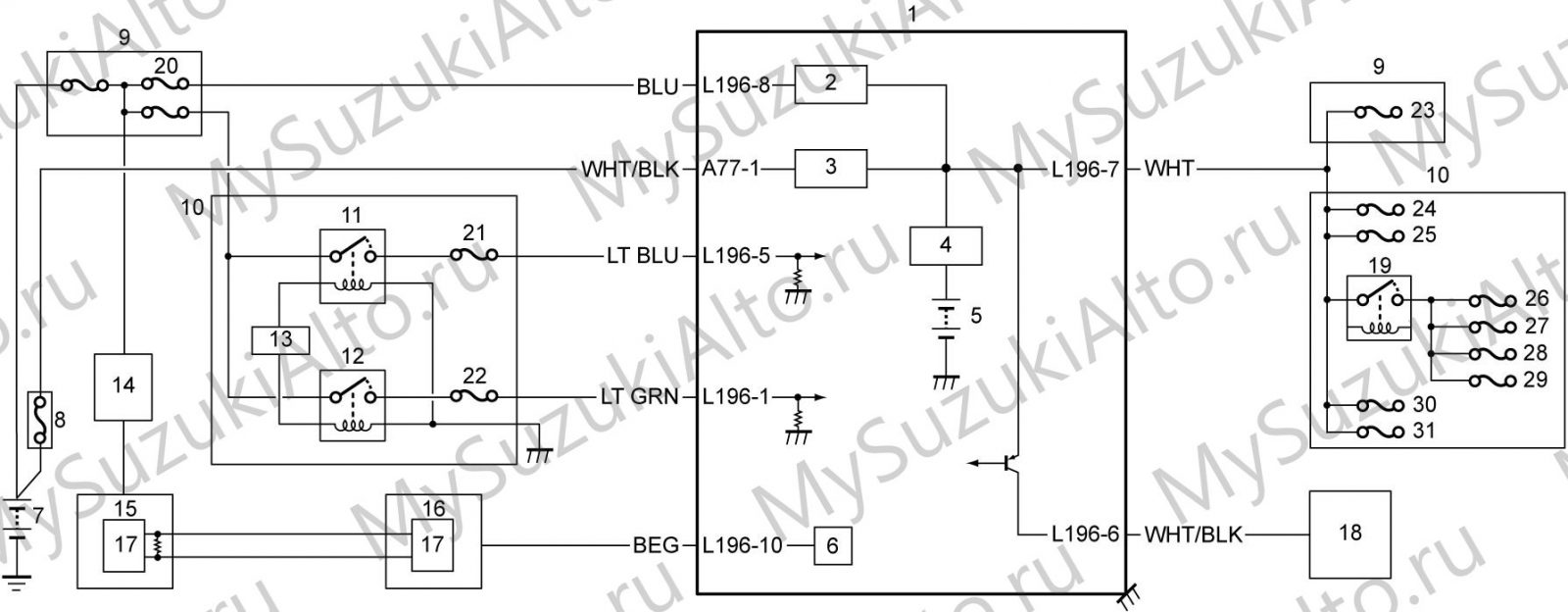

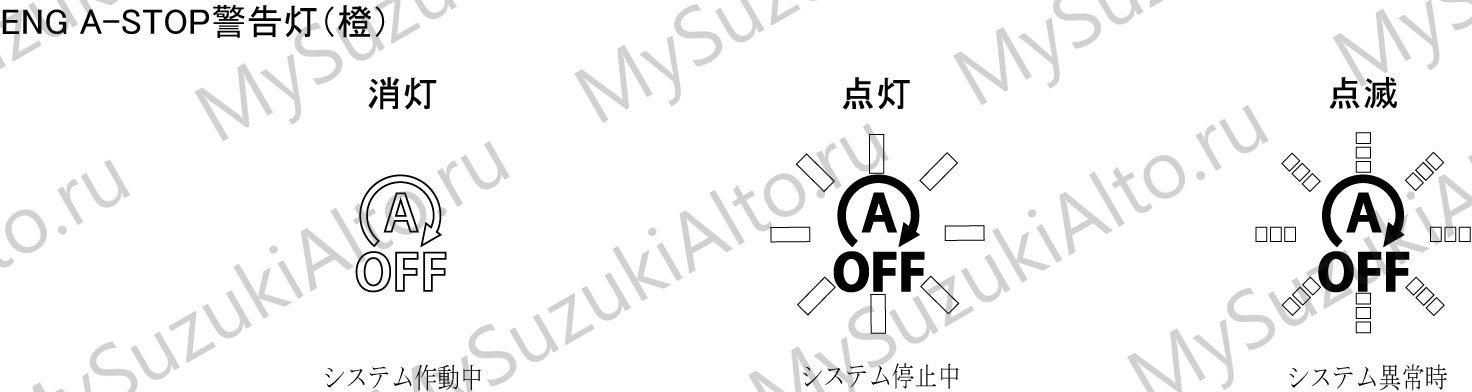

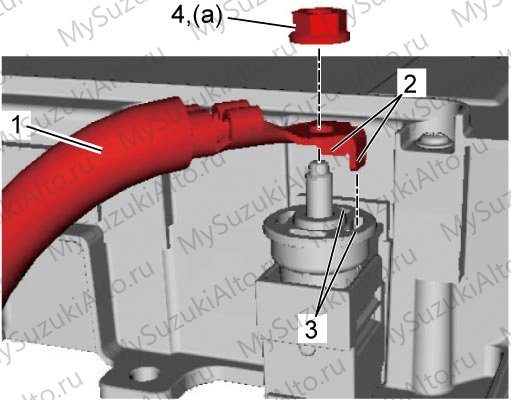

При появлении кодов «стоп-старта» и модуля питания загорается или мигает лампа ENG A-STOP, а при кодах модуля питания цепь заряда и разряда литий-ионной батареи отключается. Порядок работ по руководству: меры предосторожности при обращении с вспомогательным модулем, схема системы и конфигурационная схема, проверка модуля, диагностика по симптомам, самодиагностика, процедуры по кодам P130A–U2022 в порядке руководства, проверка цепи модуля, снятие и установка модуля и проверка датчика тока и температуры батареи на автомобиле.
Кузов и электрооборудование — в разделе 9; система ESP и датчик угла руля — на странице 4F; кондиционер — в разделе 7; коды двигателя — на странице Коды неисправностей R06A.

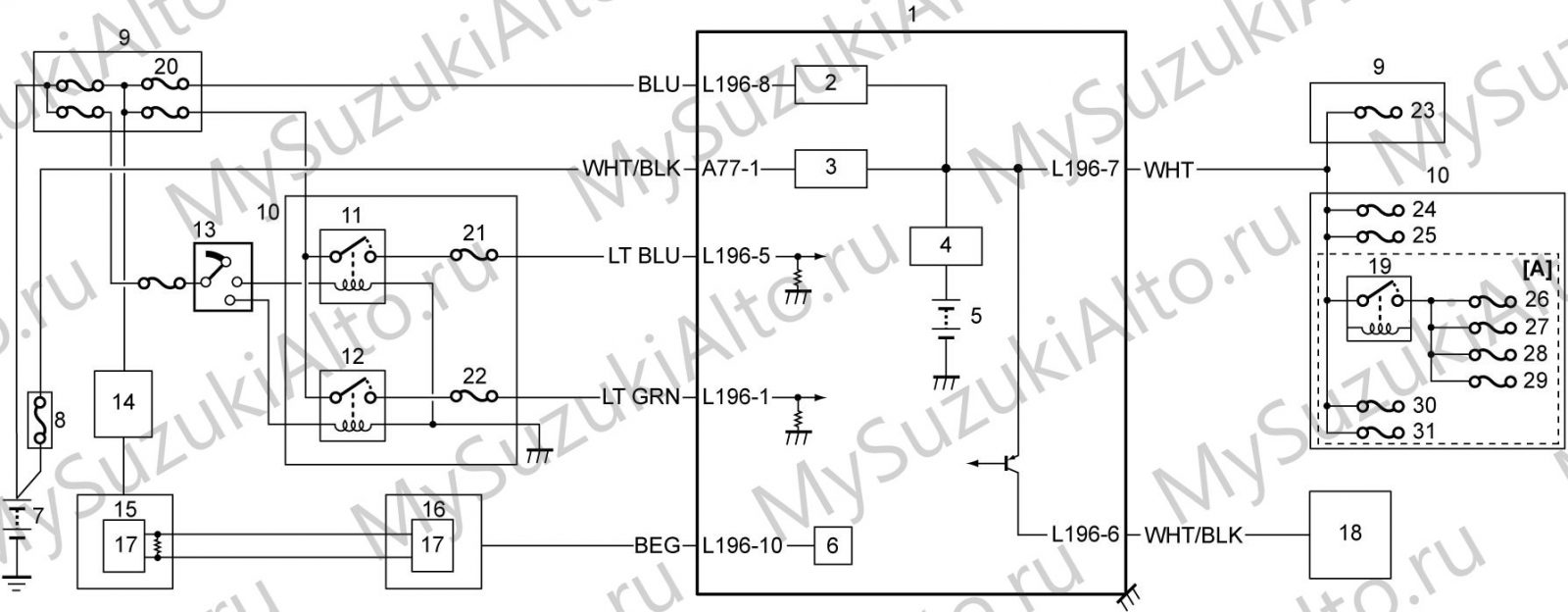

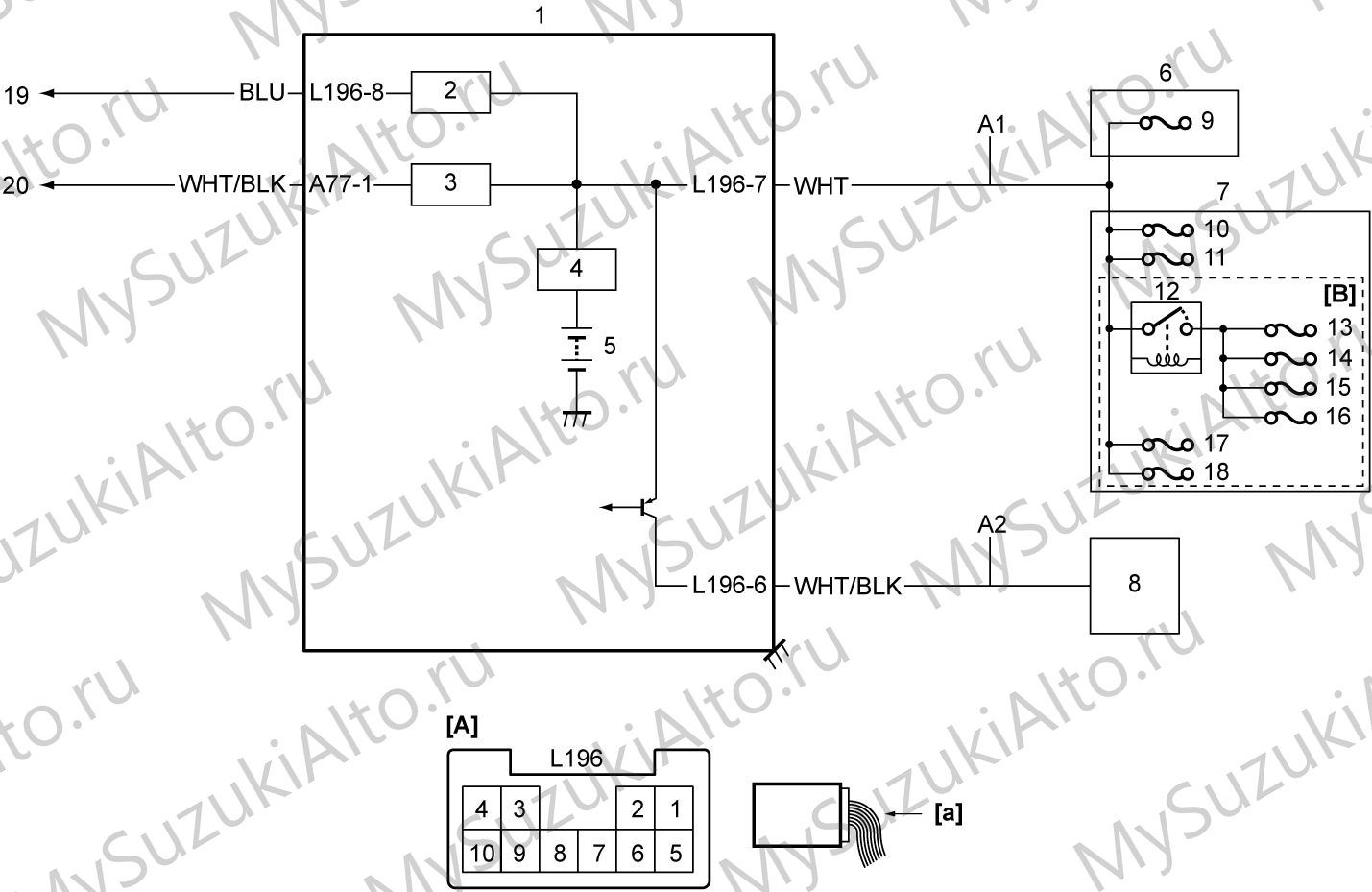

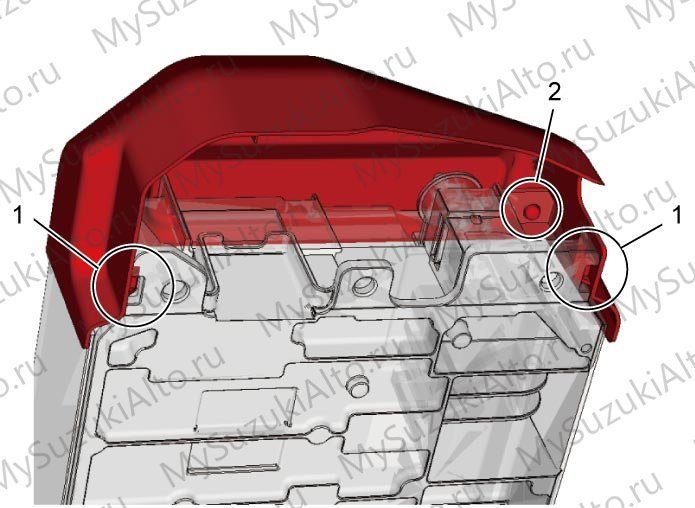

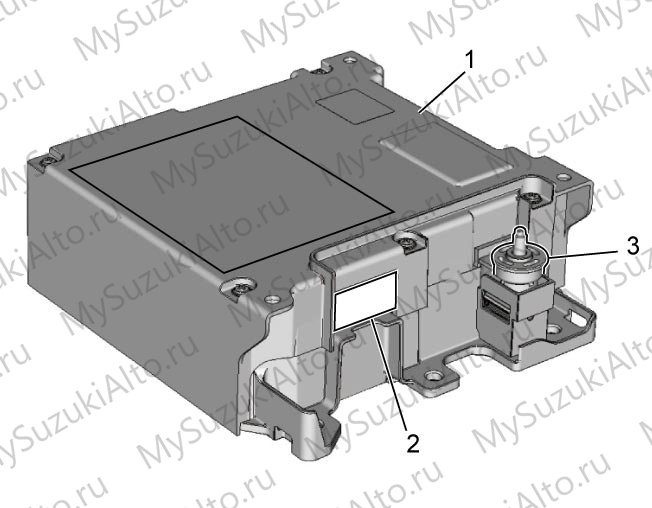

МодульМодуль — илл. 2Модуль — илл. 3Модуль: меры предосторожностиМодуль: схема электрических соединенийМодуль: схема электрических соединений — илл. 2Модуль: проверкаМодуль: снятие и установкаМодуль: снятие и установка — илл. 2Модуль: снятие и установка — илл. 3Модуль: снятие и установка — илл. 4Модуль: снятие и установка — илл. 5Модуль: снятие и установка — илл. 6
