SRS Suzuki Alto HA36: подушки безопасности, преднатяжители и ремни
Разделы 8, 8A и 8B заводского руководства: состав системы SRS, меры предосторожности, коды неисправностей, блок управления, модули подушек, преднатяжители и ремни безопасности.

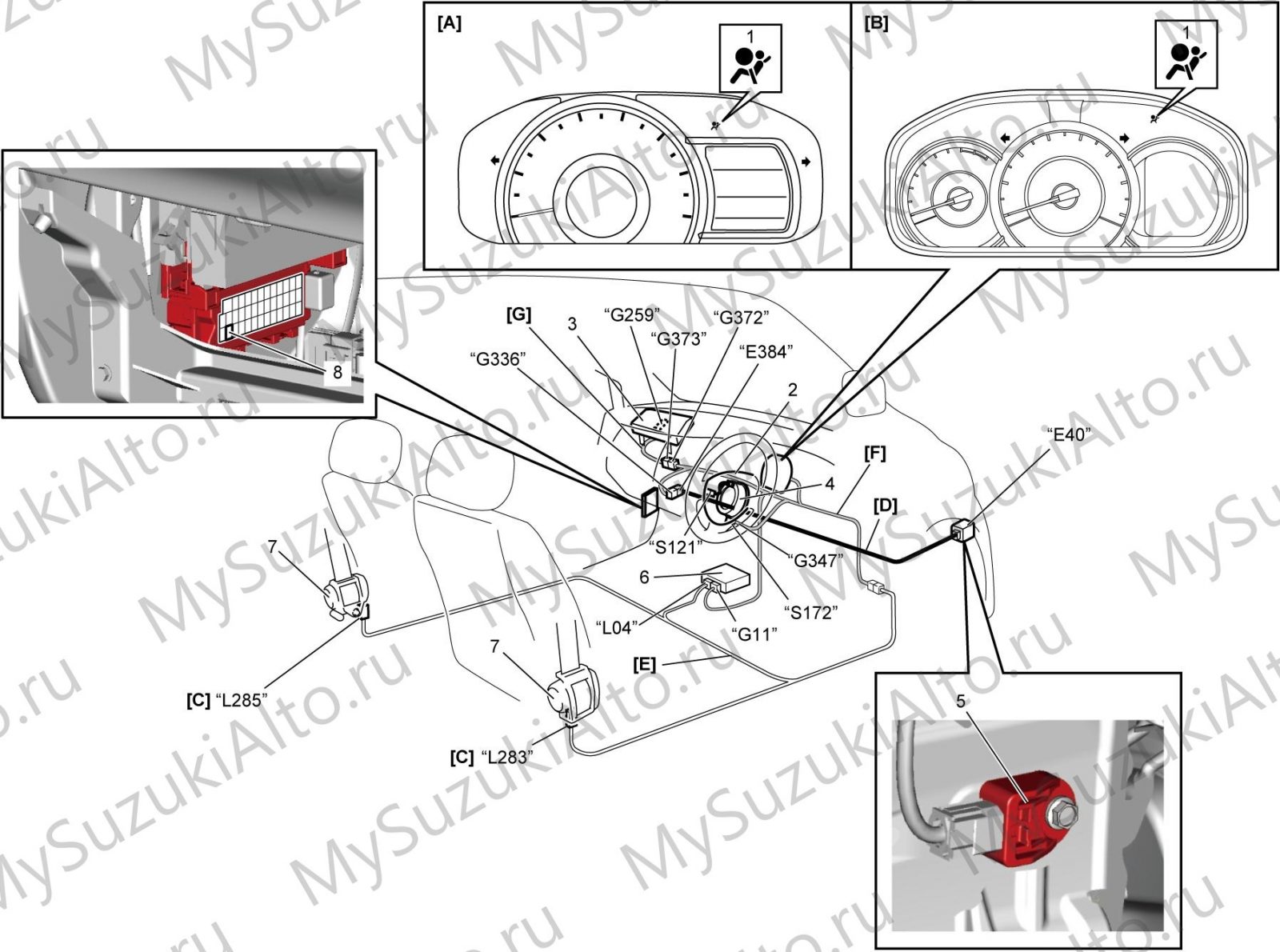

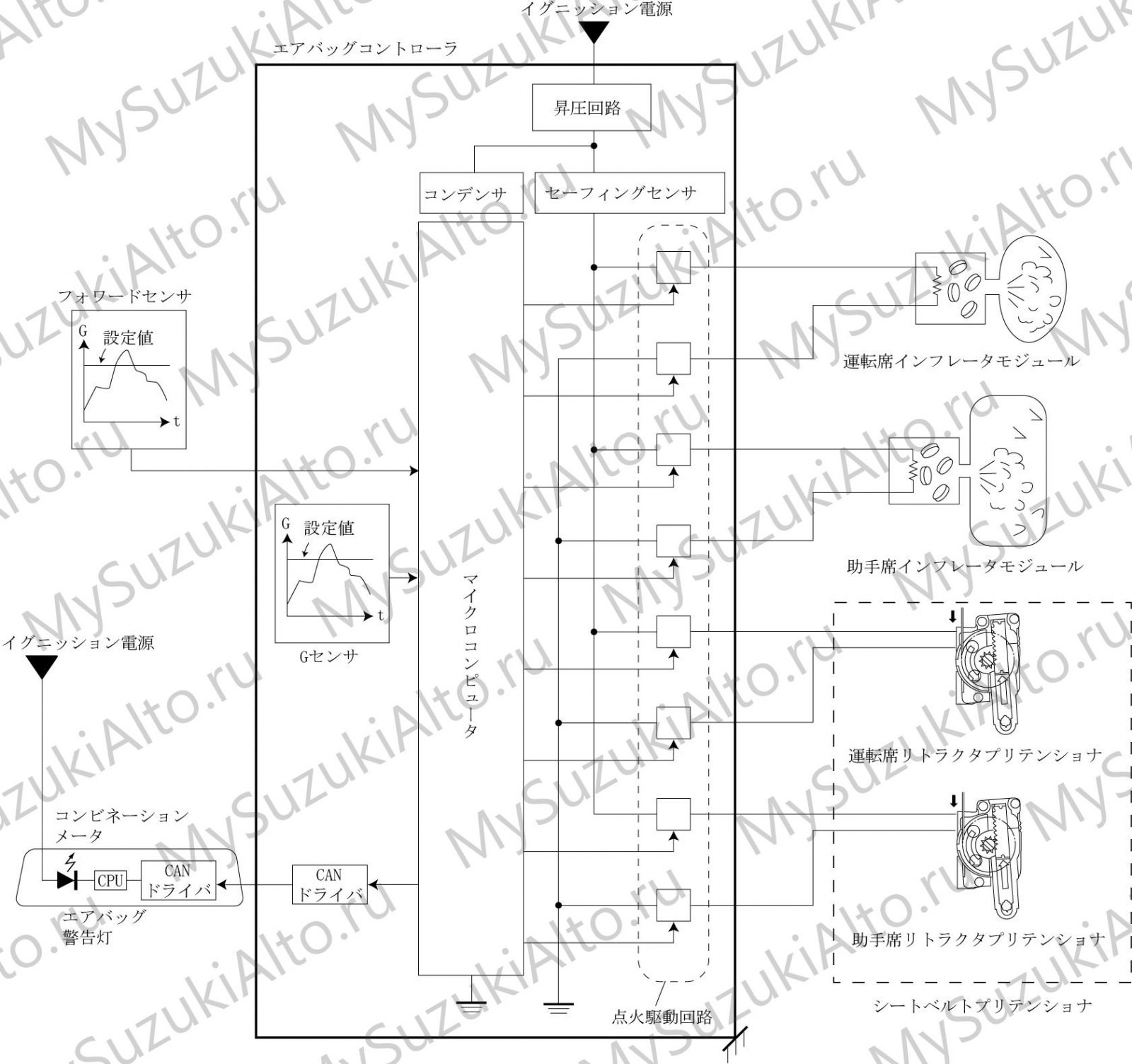

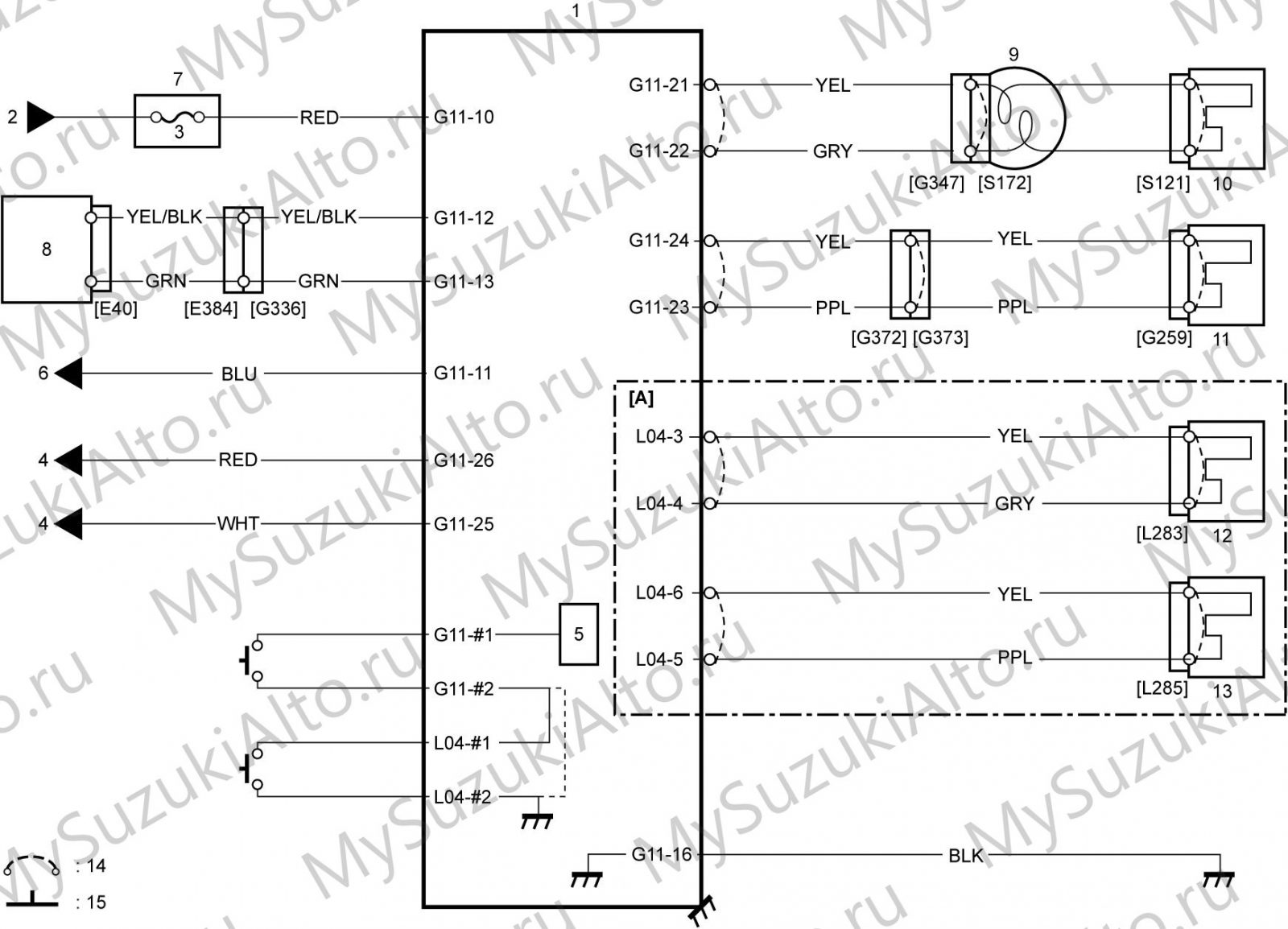

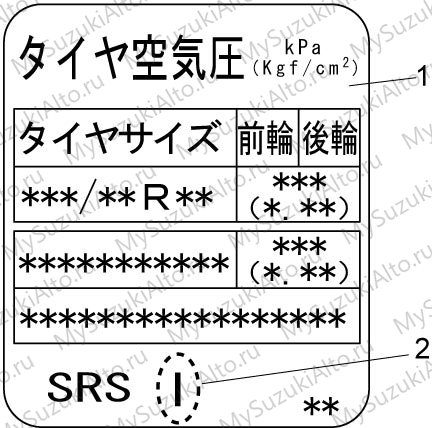

Система SRS Suzuki Alto HA36 включает блок управления надувными подушками, датчики удара, модули подушек водителя и пассажира, преднатяжители ремней безопасности, контактное кольцо в рулевом колесе и контрольную лампу. Раздел охватывает состав системы, меры предосторожности, диагностику с кодами неисправностей, работы с компонентами и ремни безопасности.

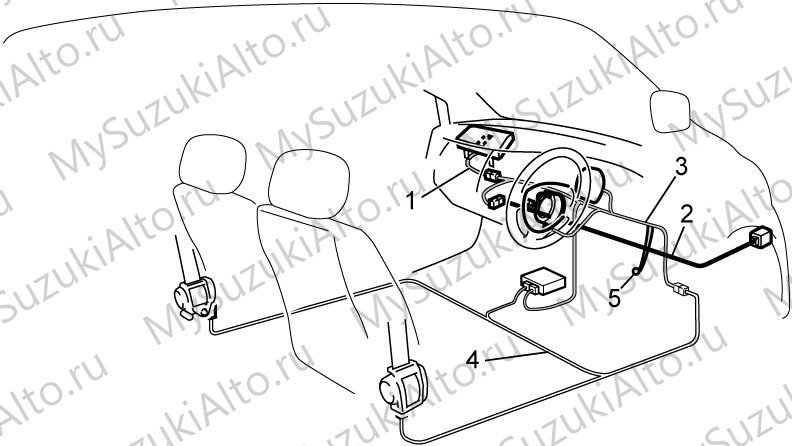

Состав системы
- Блок управления надувными подушками с датчиками замедления, устанавливается на кузове.
- Модуль подушки водителя в рулевом колесе и модуль подушки пассажира в панели приборов.

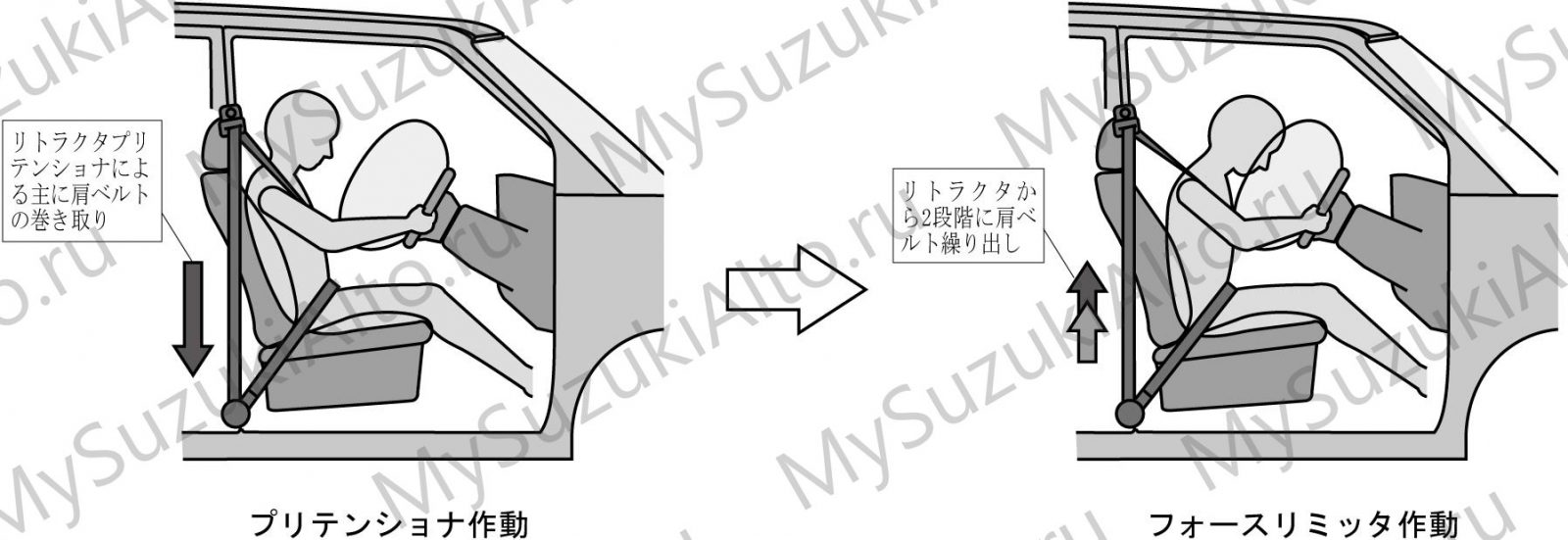

- Преднатяжители ремней безопасности водителя и пассажира, встроенные в катушки ремней.

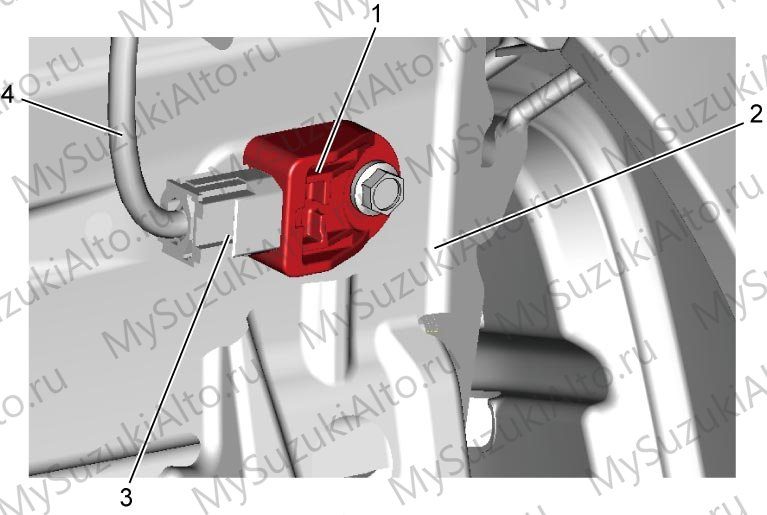

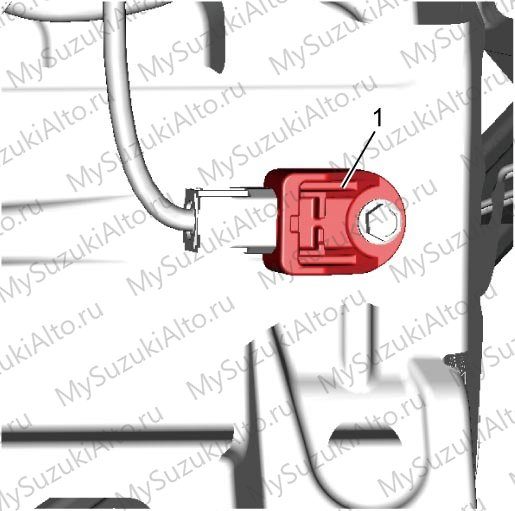

- Передние датчики удара.

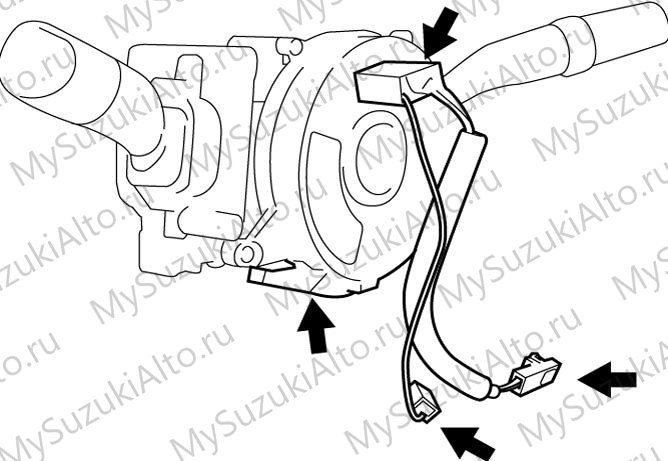

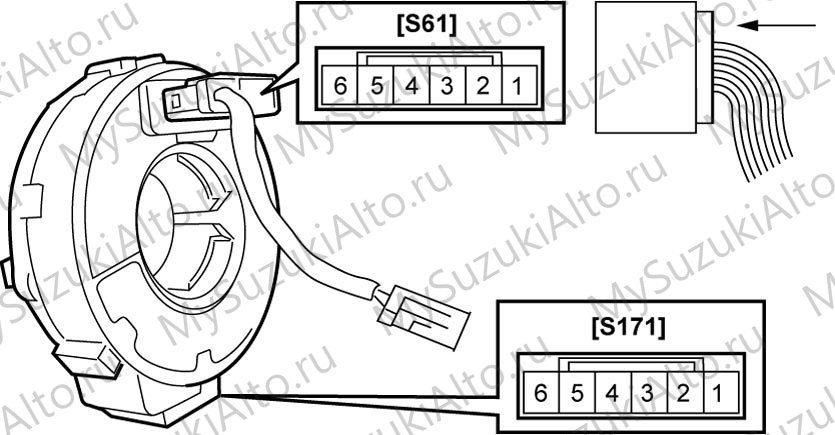

- Контактное кольцо в рулевой колонке, соединяющее модуль подушки водителя с блоком управления.
- Контрольная лампа подушек безопасности на комбинации приборов.
Меры предосторожности

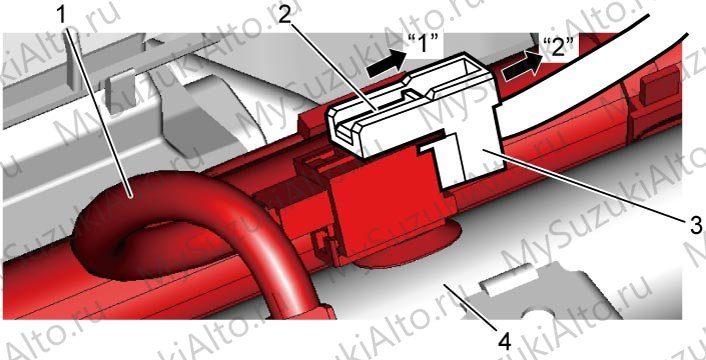

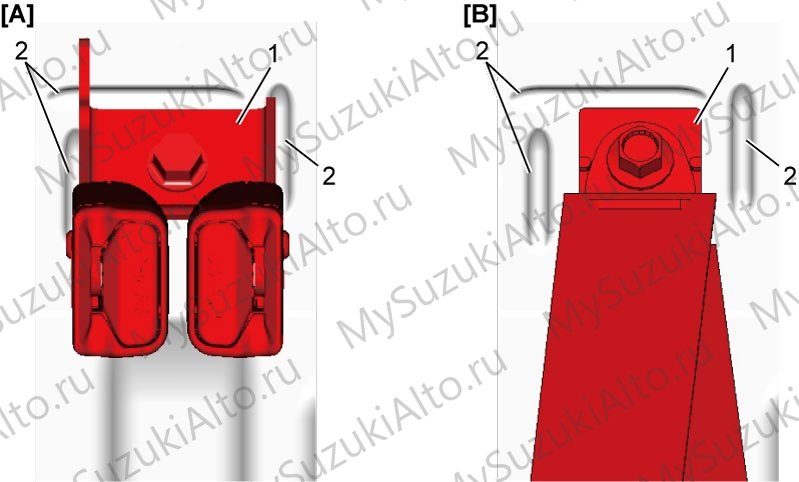

- Разъёмы и жгуты системы SRS желтые или оранжевые: если разъём чёрный, жгут закрыт жёлтой защитной трубкой, и наоборот. Работы с этими цепями выполняются только по указаниям раздела.
- Перед работами, при которых возможно срабатывание, включается режим предотвращения срабатывания, а по завершении работ он отменяется.
- После диагностики выполняются процедуры, предусмотренные для работ после проверки системы.

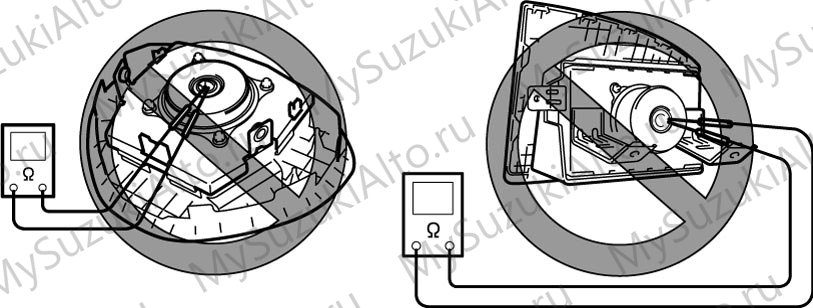

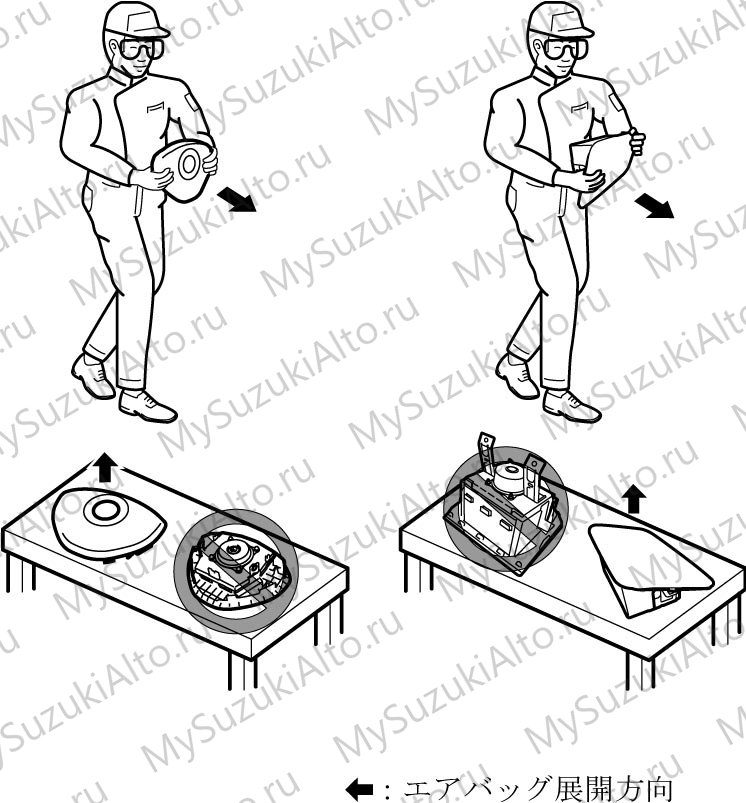

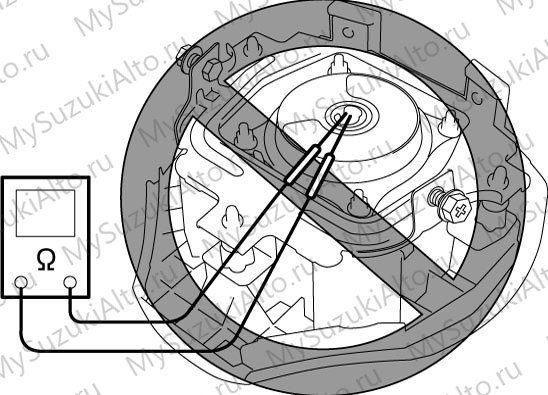

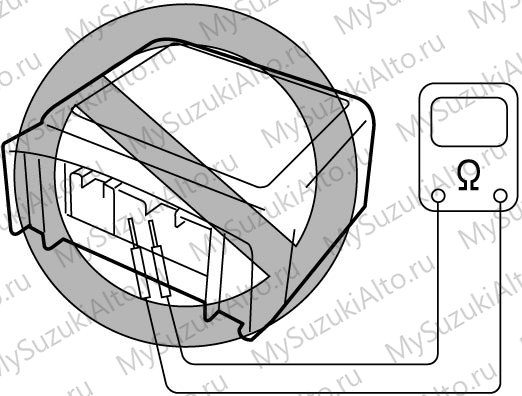

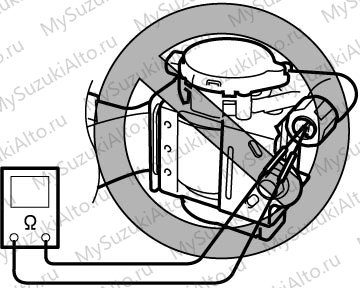

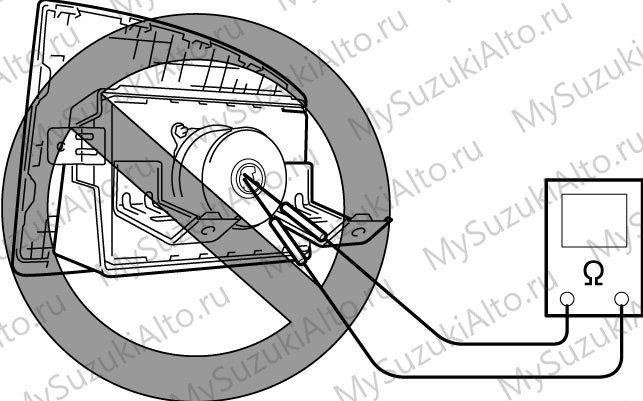

- Компоненты системы (блок управления, модули подушек, преднатяжители) нельзя разбирать, ронять и подвергать ударам; при падении деталь заменяется.

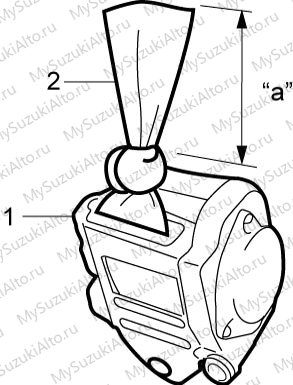

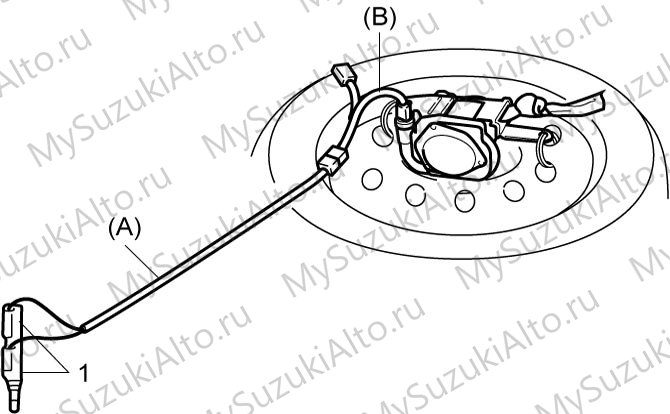

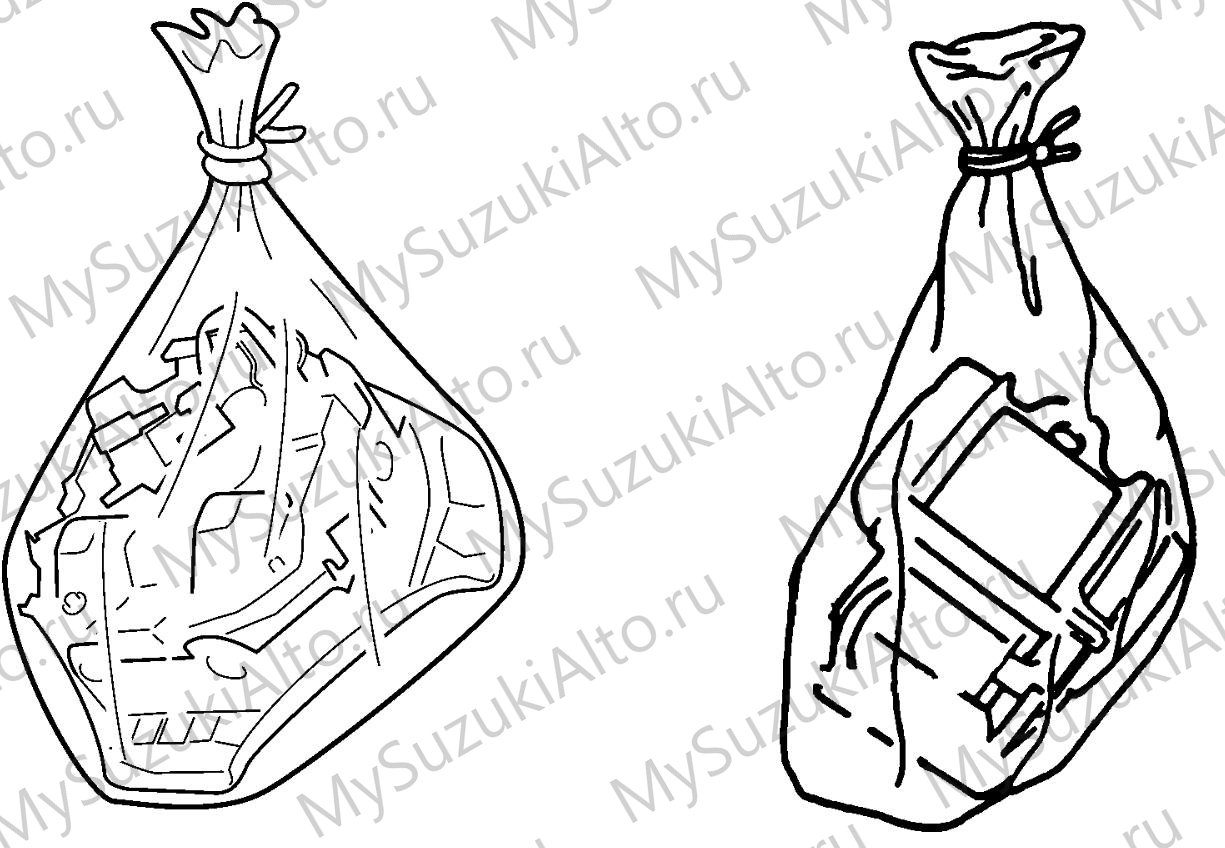

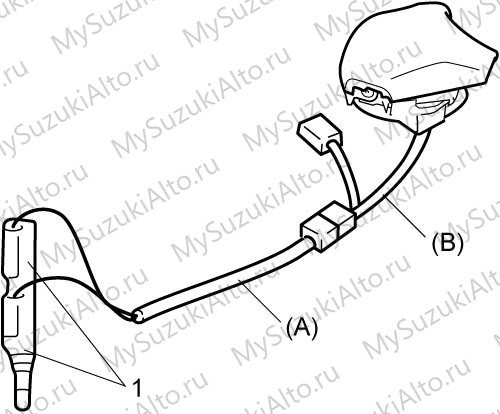

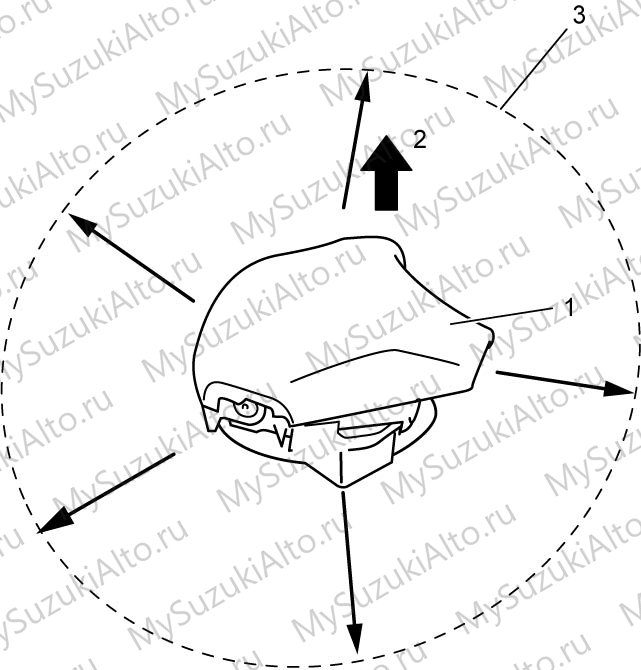

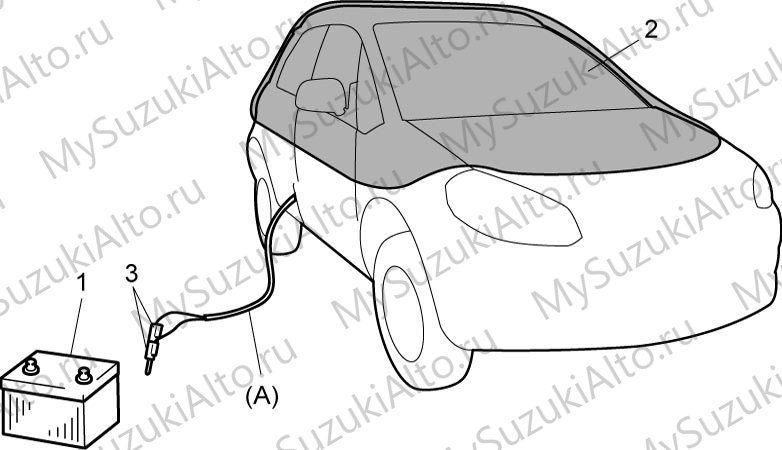

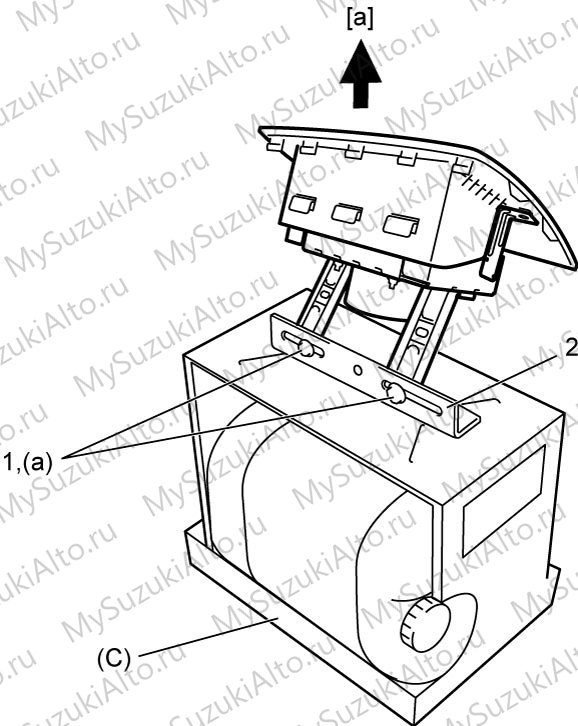

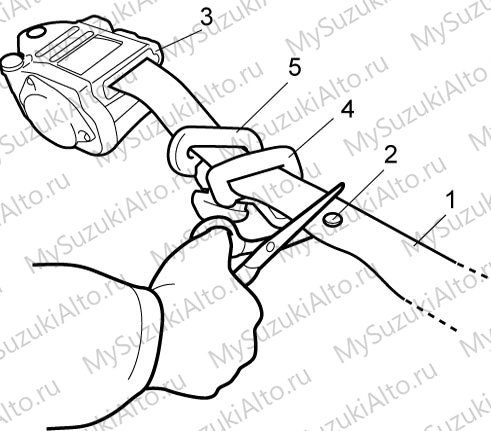

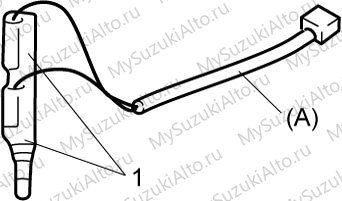

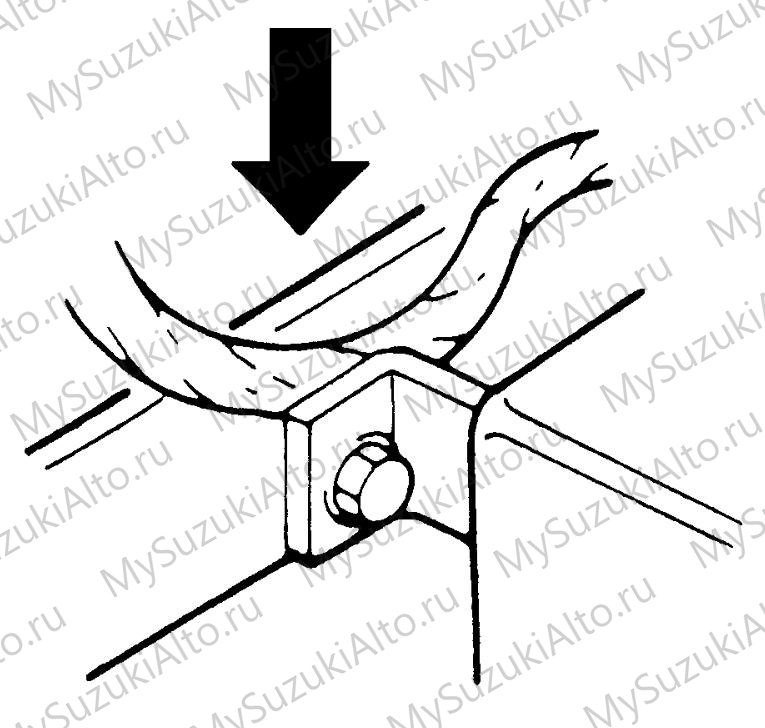

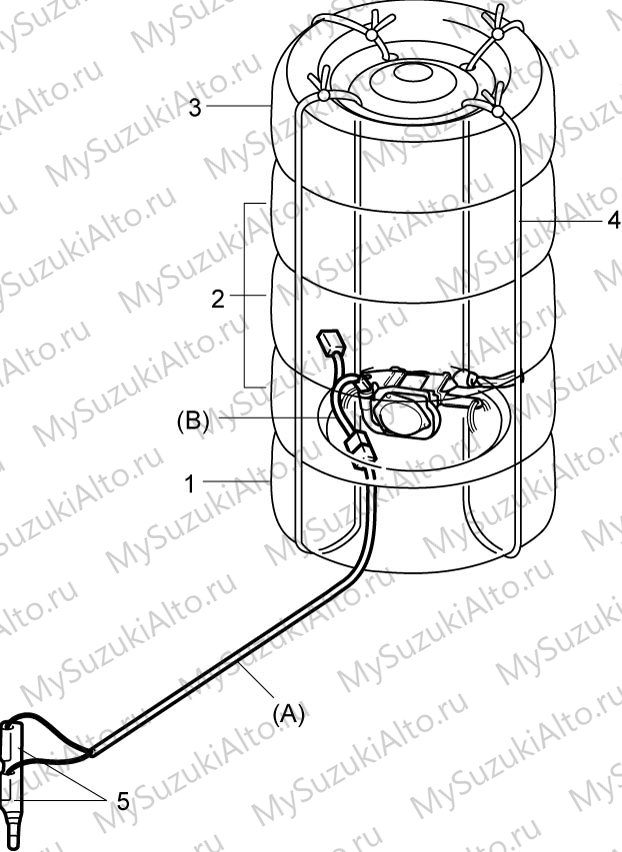

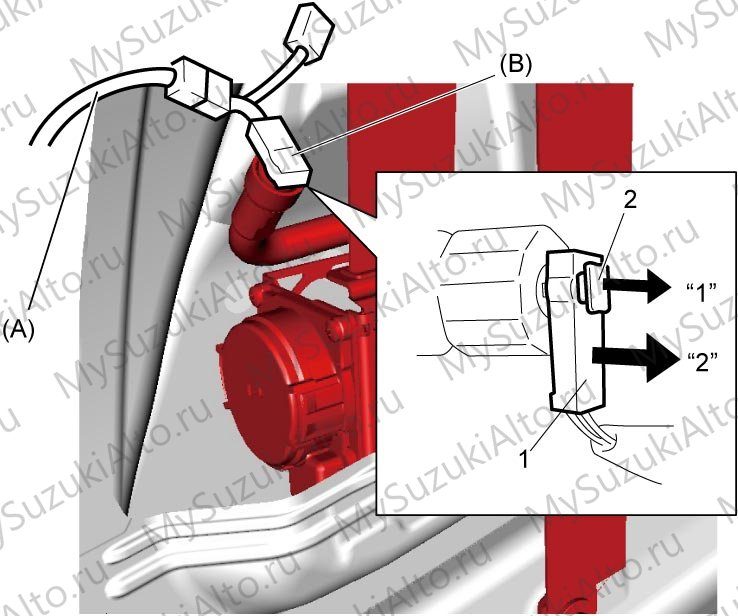

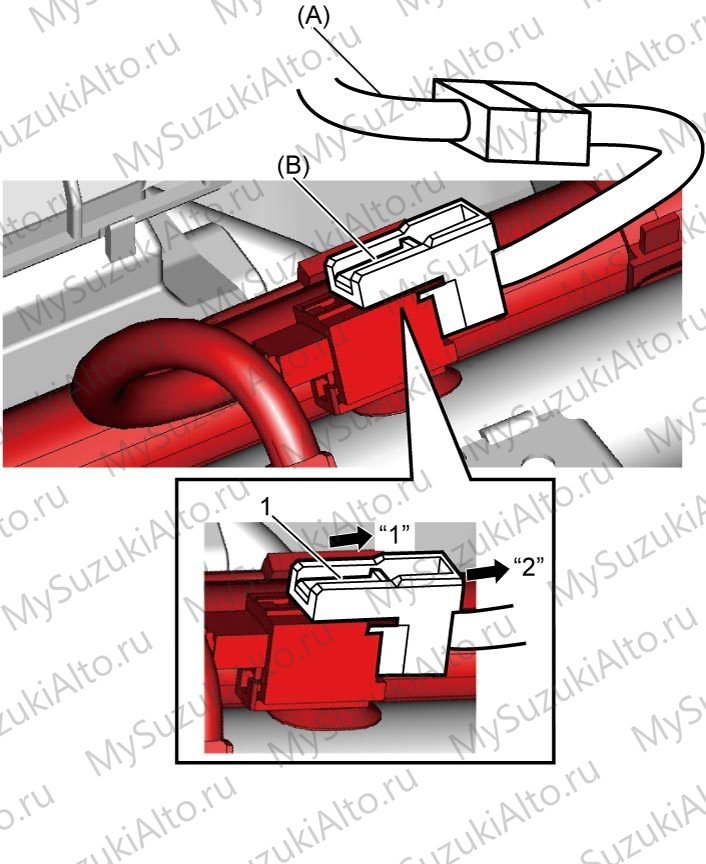

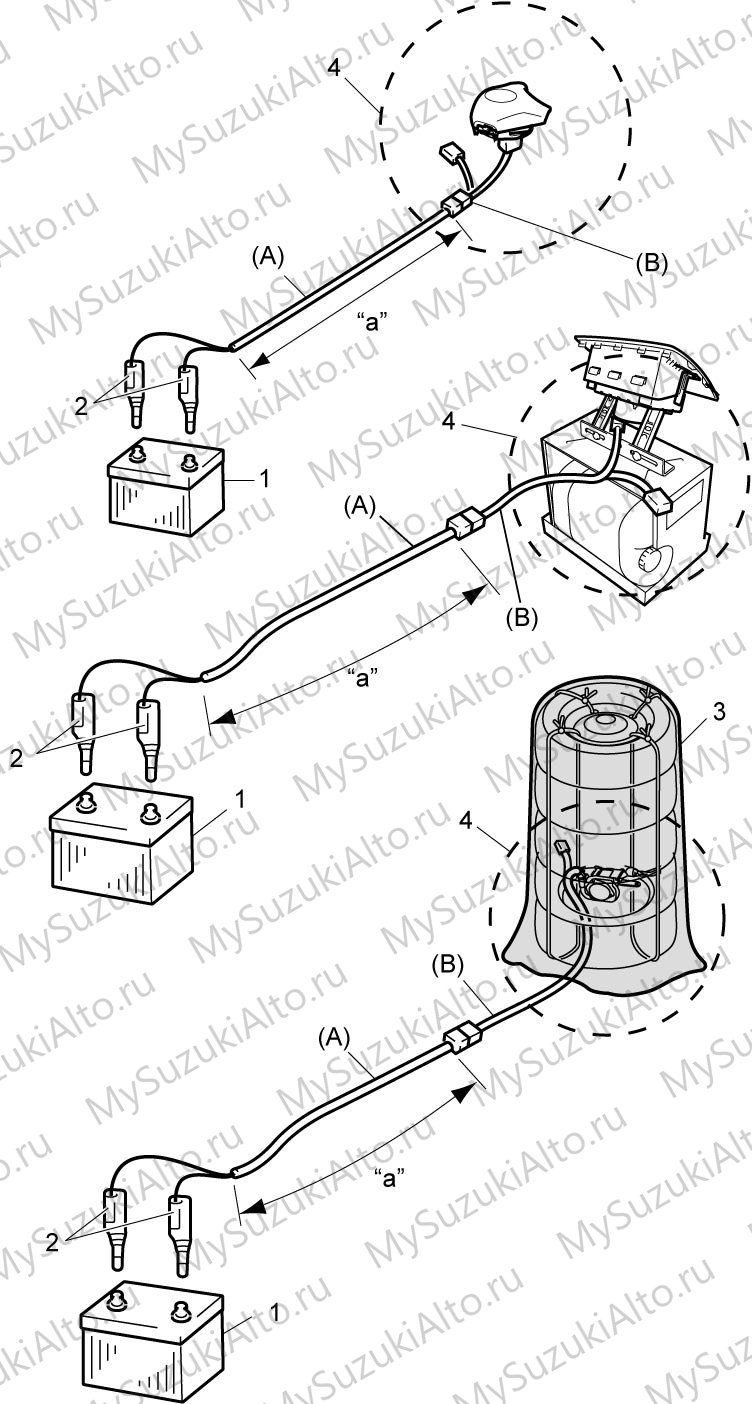

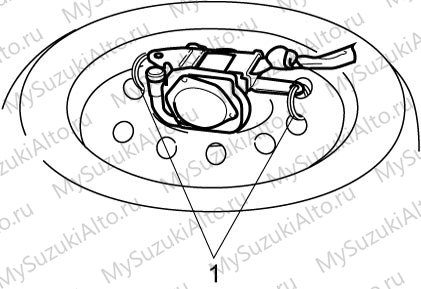

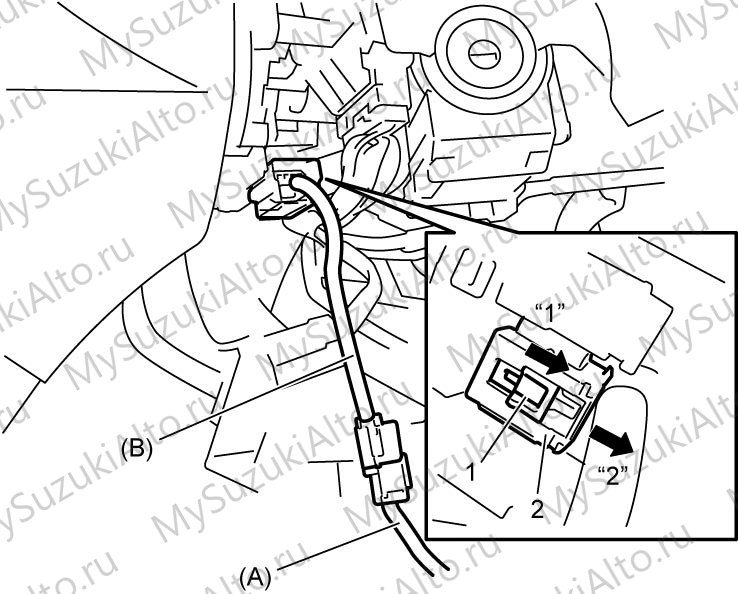

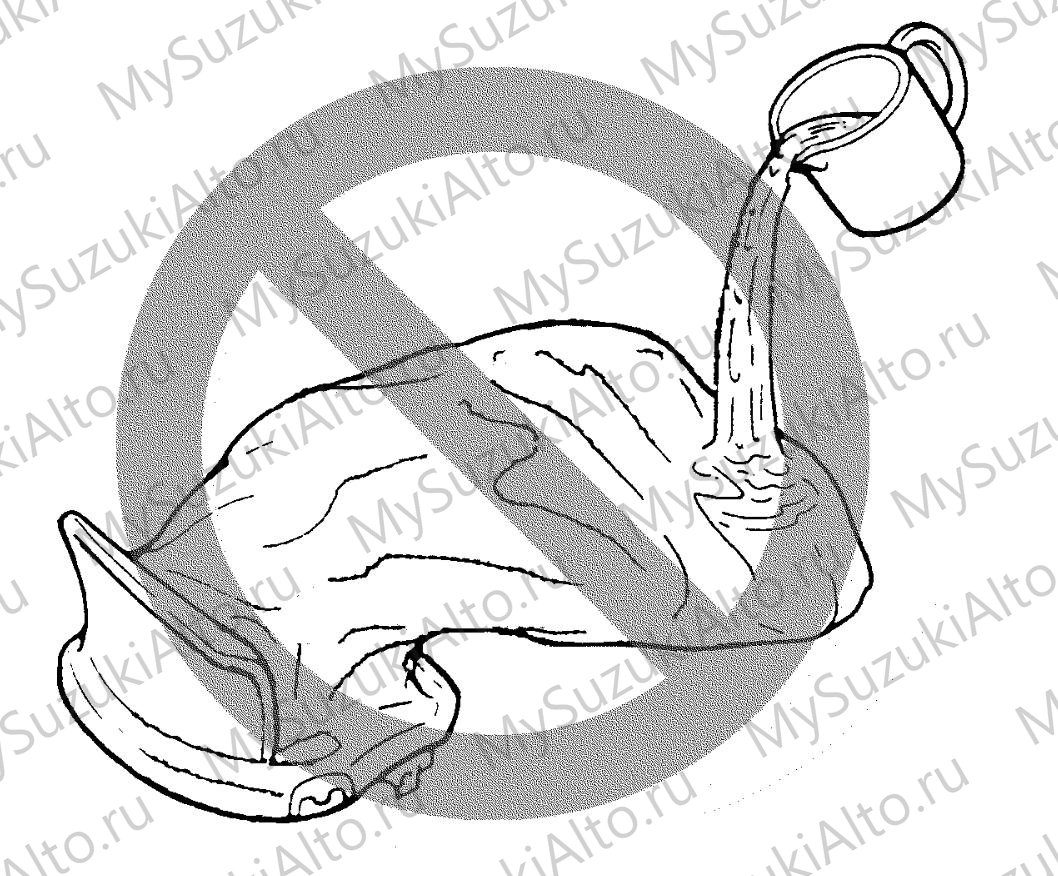

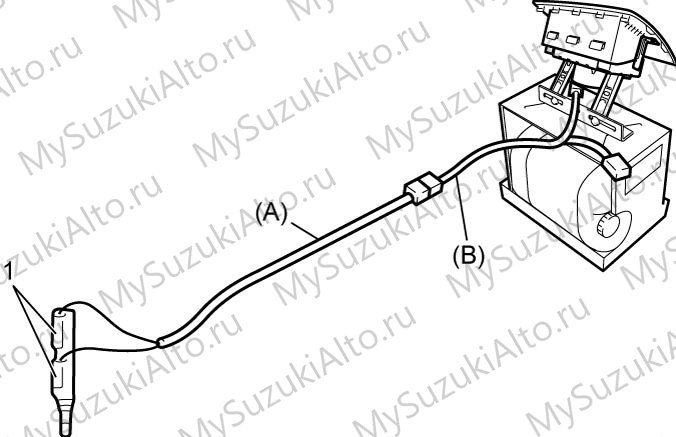

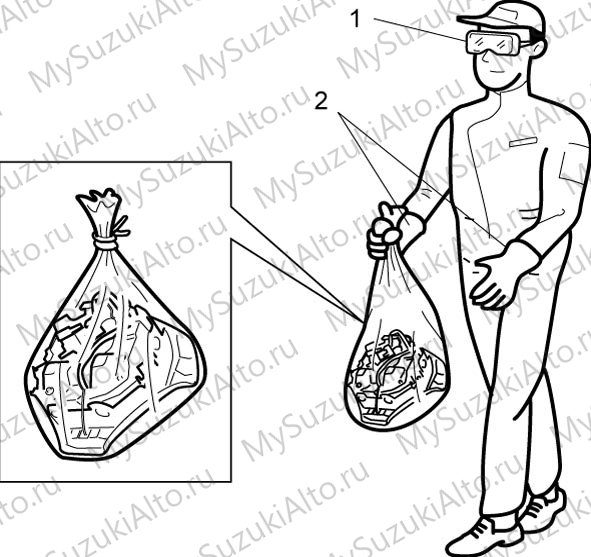

- Развёрнутые подушки безопасности и сработавшие преднатяжители утилизируются по отдельной процедуре; автомобиль с неразвёрнутыми подушками перед утилизацией обезвреживается.

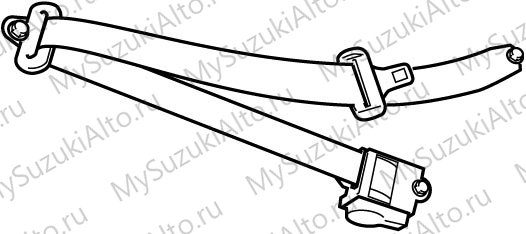

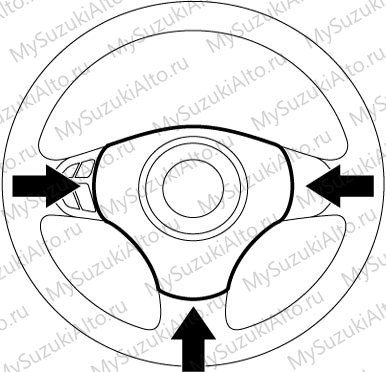

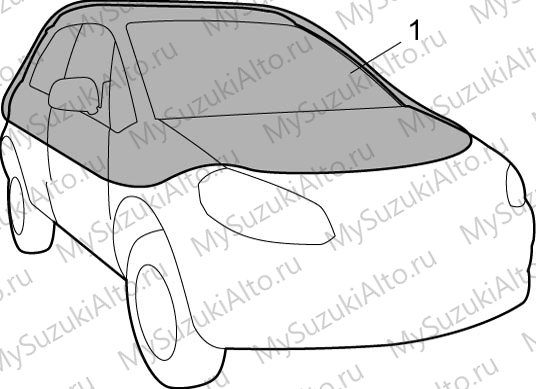

- После аварии выполняется отдельный порядок обслуживания и проверок.
Проверка системы и диагностика
- Визуальный осмотр: состояние жгутов, разъёмов и креплений компонентов.

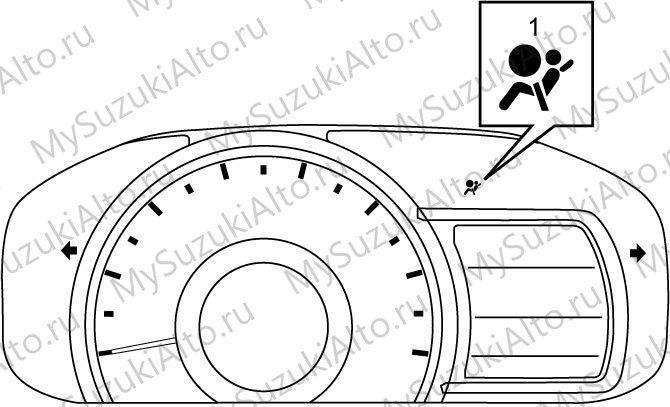

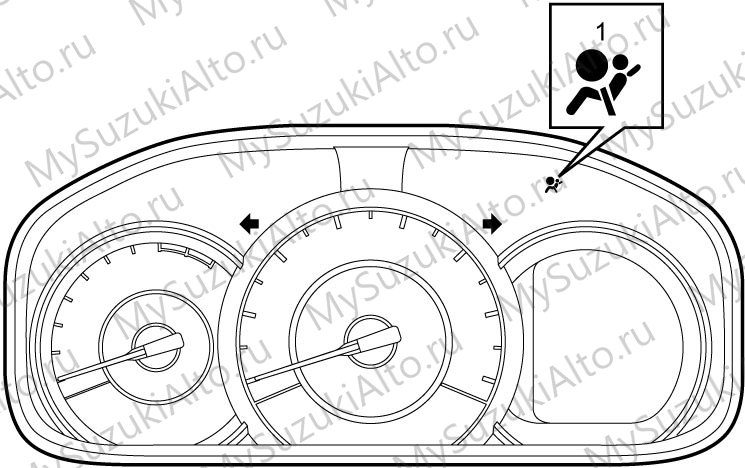

- Проверка контрольной лампы: при включении зажигания она загорается, после пуска гаснет; постоянно горящая или постоянно погасшая лампа указывает на неисправность.
- Коды неисправностей читаются и стираются прибором Suzuki SDT-II; после стирания проверка повторяется.

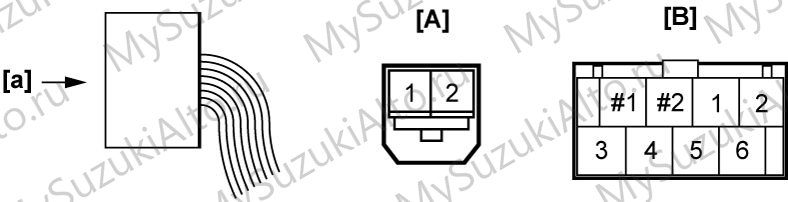

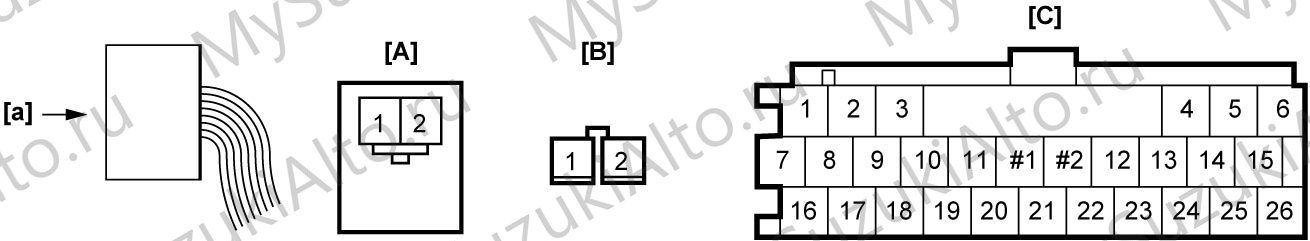

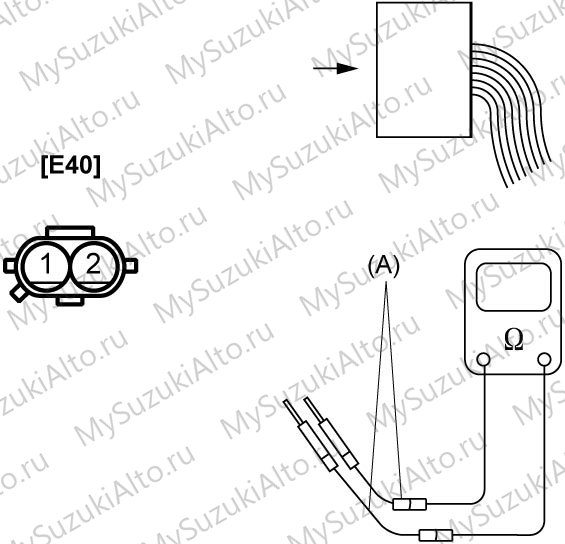

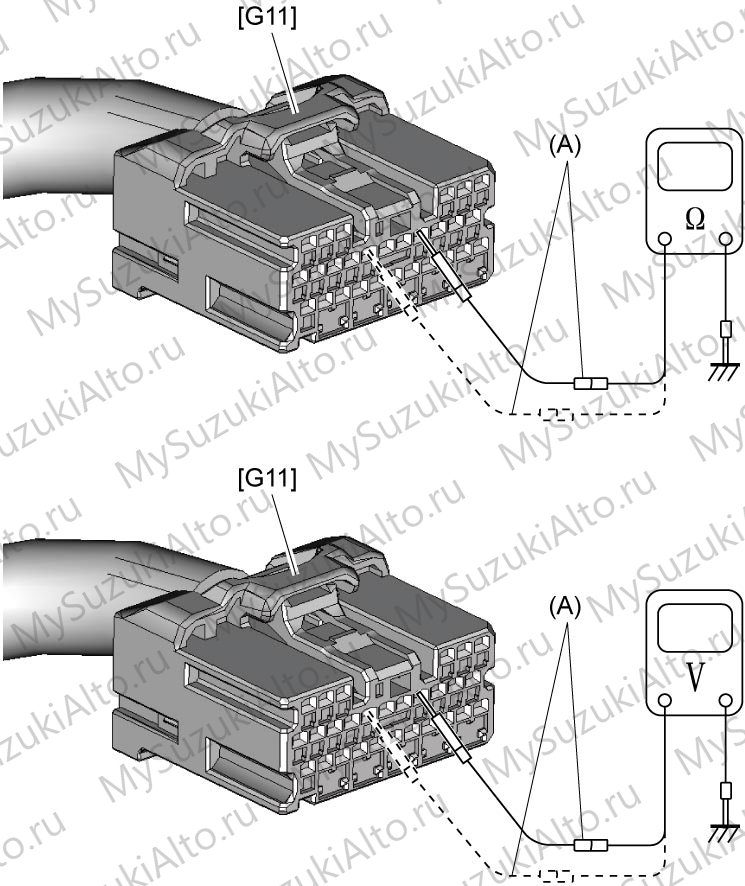

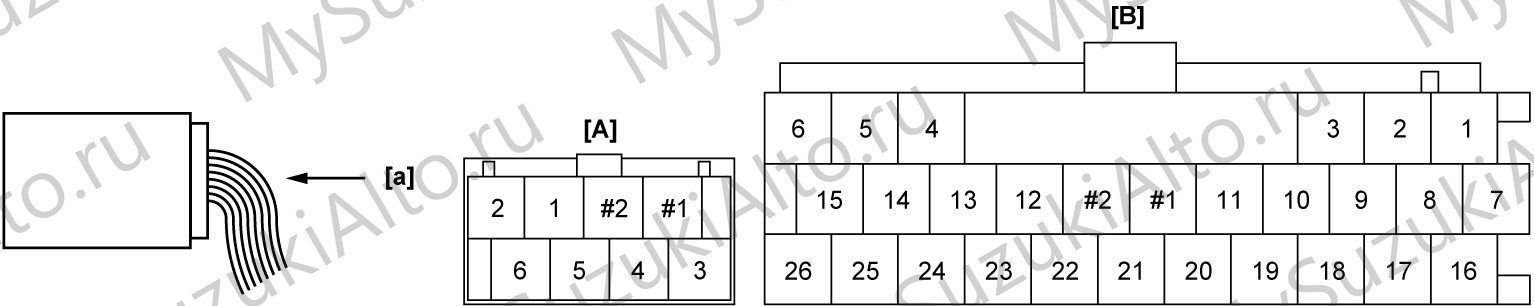

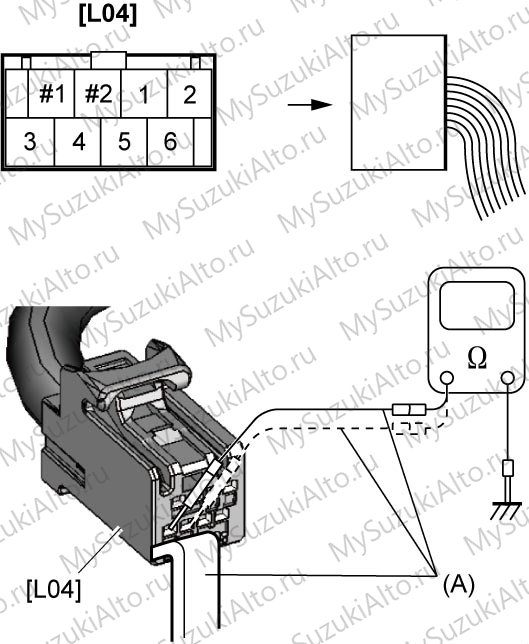

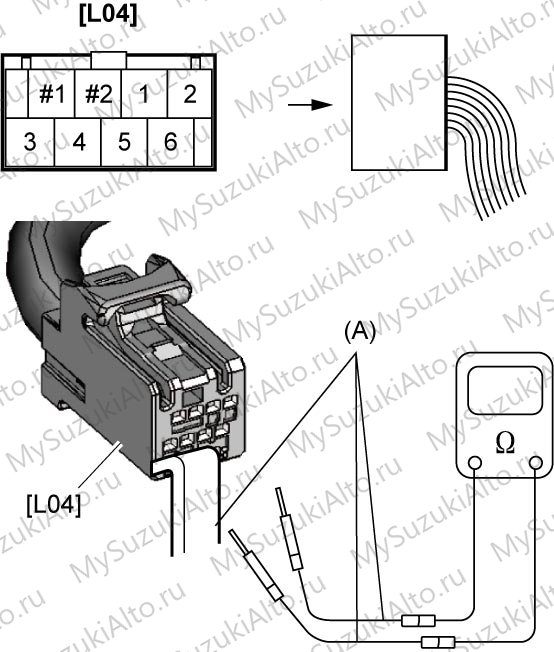

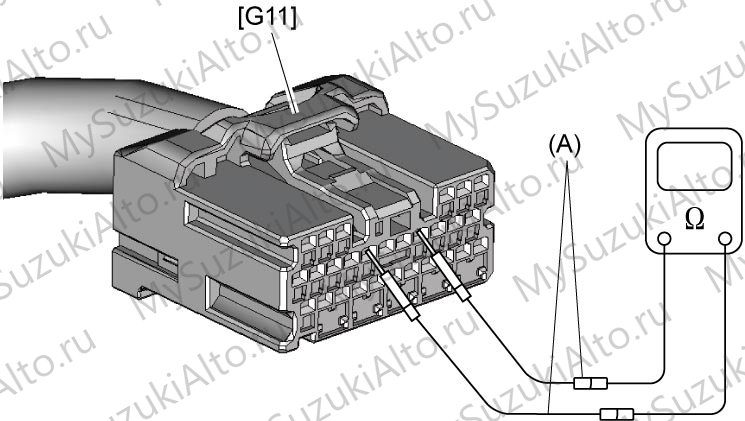

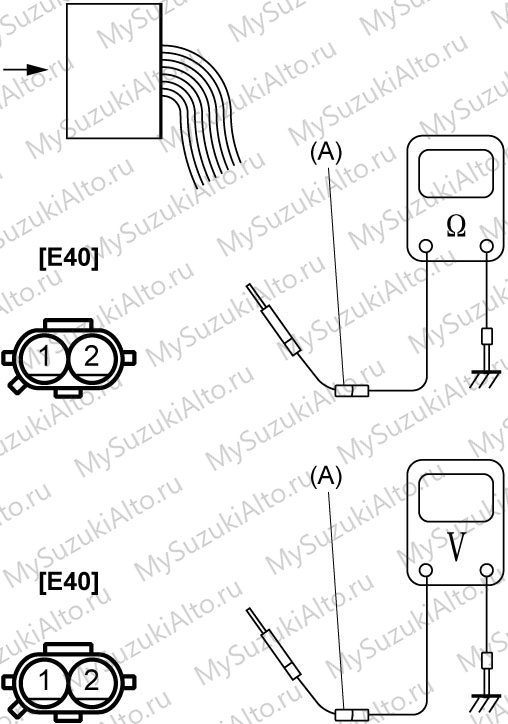

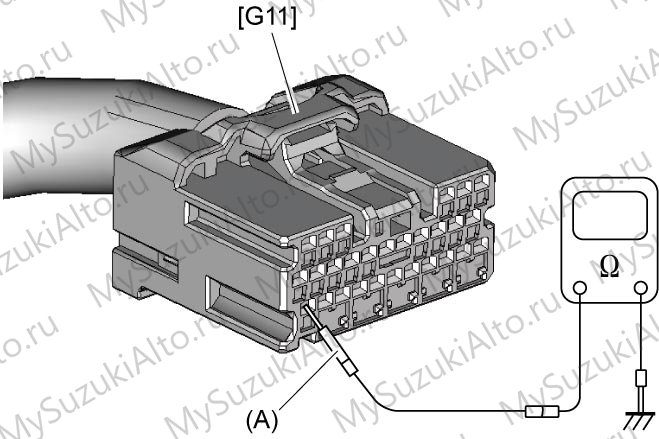

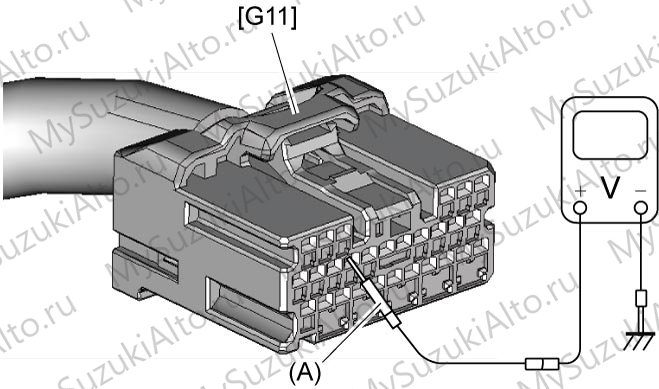

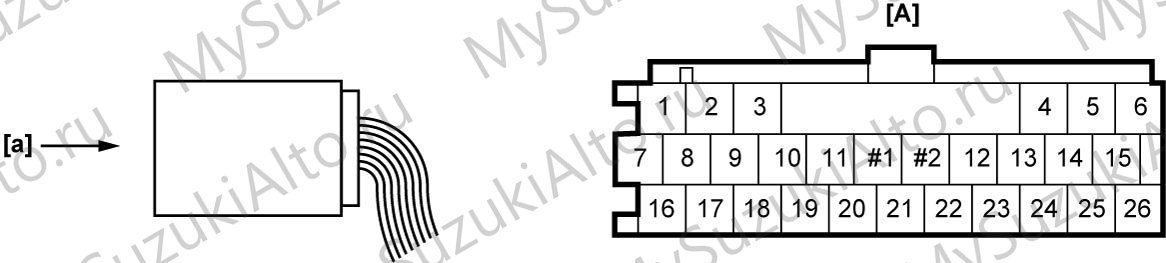

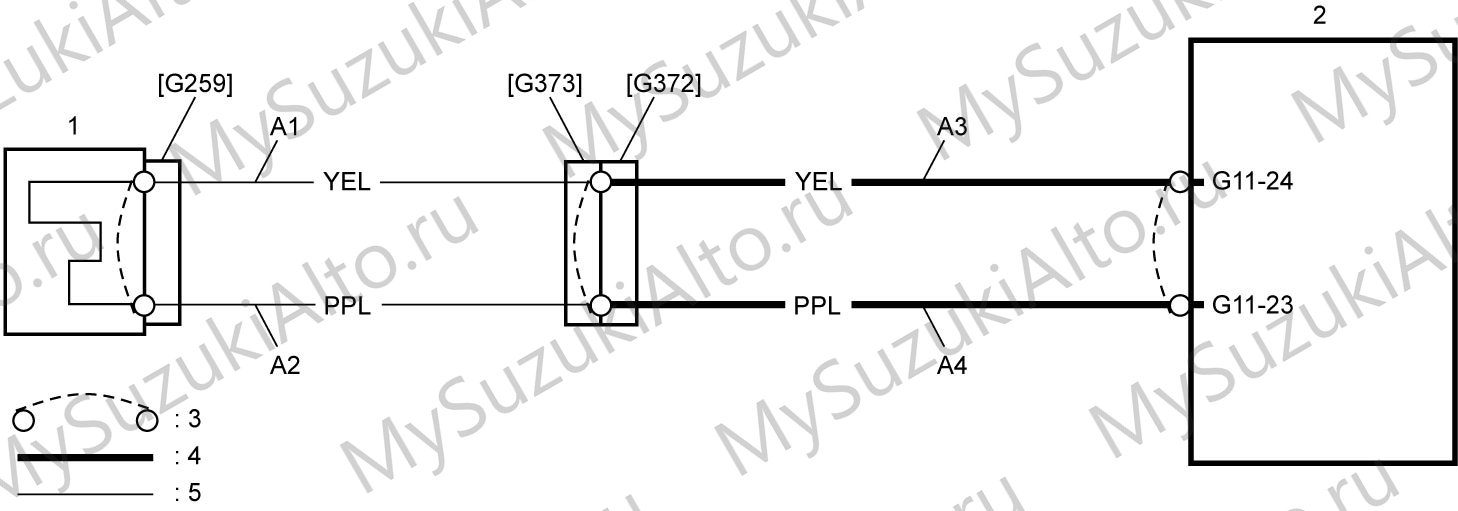

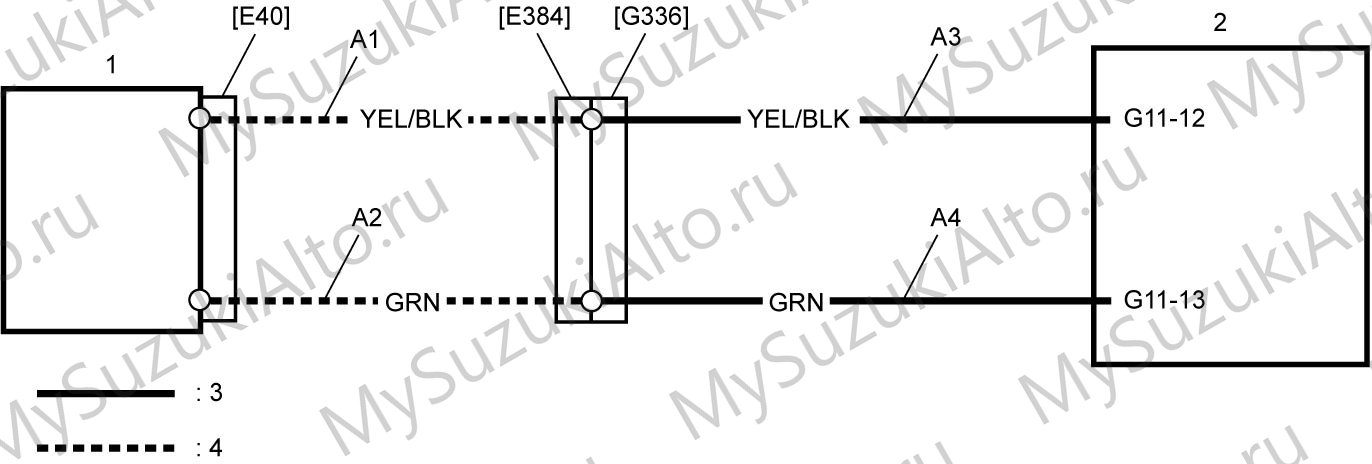

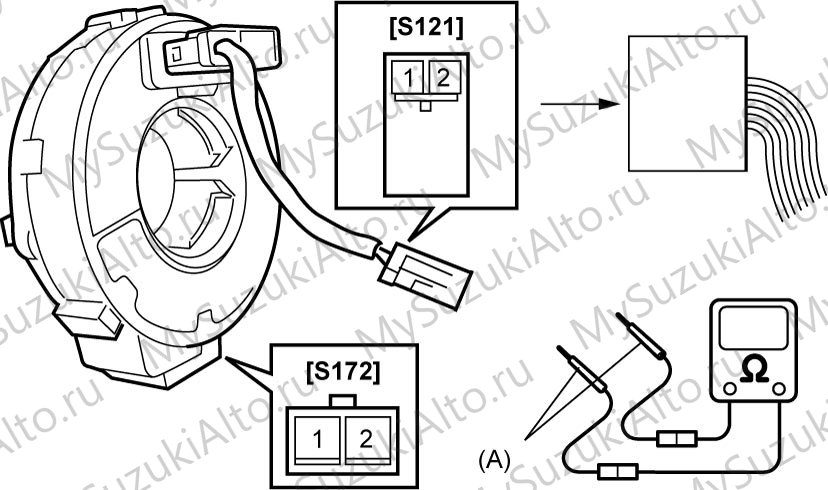

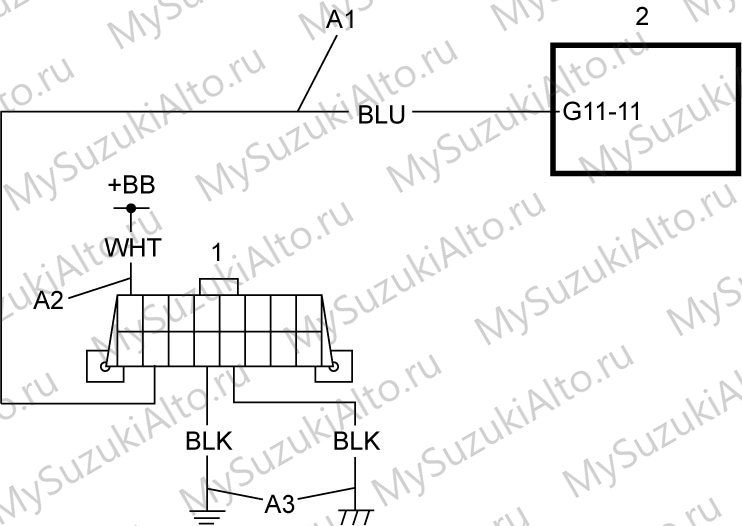

- Проверяются цепи питания и «массы» блока управления, цепь контактного кольца и последовательный канал данных.

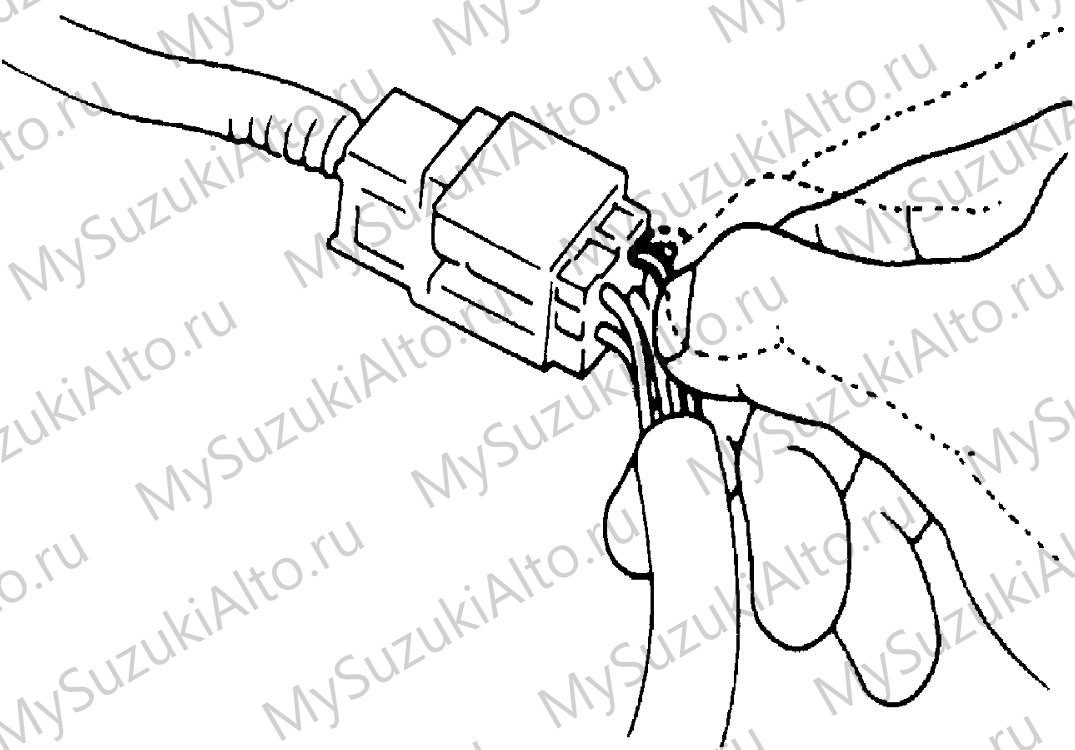

- Отдельно проверяется наличие перемежающегося плохого контакта.
| Код | Название |
|---|---|
| B1001-00 | Неверный блок управления подушками (несоответствие исполнения) |
| B1002-00 | Неполное соединение разъёма блока управления |
| B1003-04 | Внутренняя неисправность блока управления |

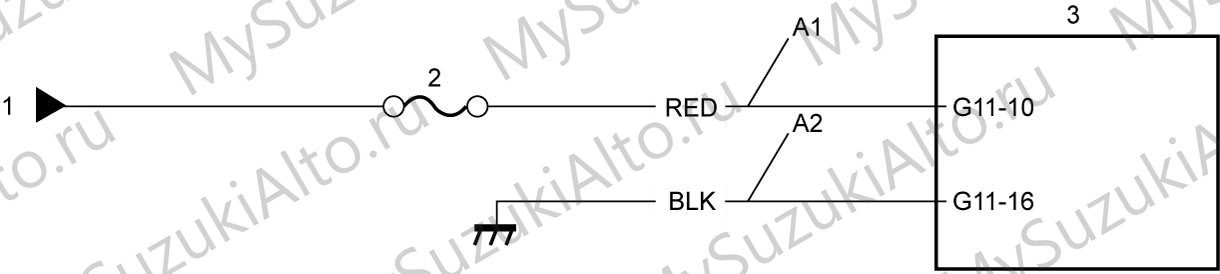

| B1004-17 | Повышенное напряжение аккумуляторной батареи |
| B1004-18 | Пониженное напряжение аккумуляторной батареи |
| B1031-00 | Подушка сработала (обработка выполнена групповой функцией) |
| B1032-00 | Срабатывание подушки при фронтальном столкновении |
| B1035-00 | Срабатывание преднатяжителя ремня |

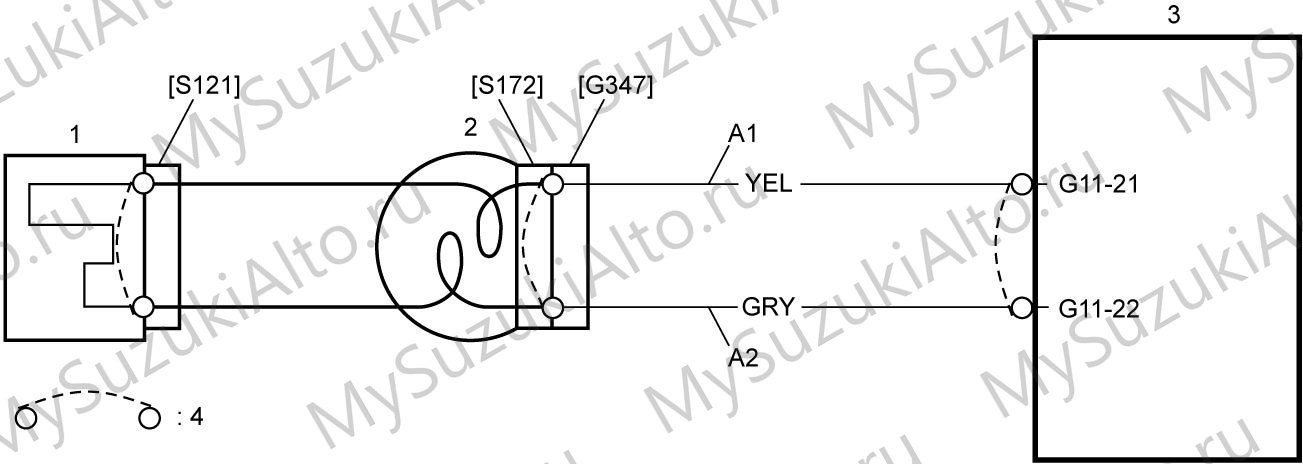

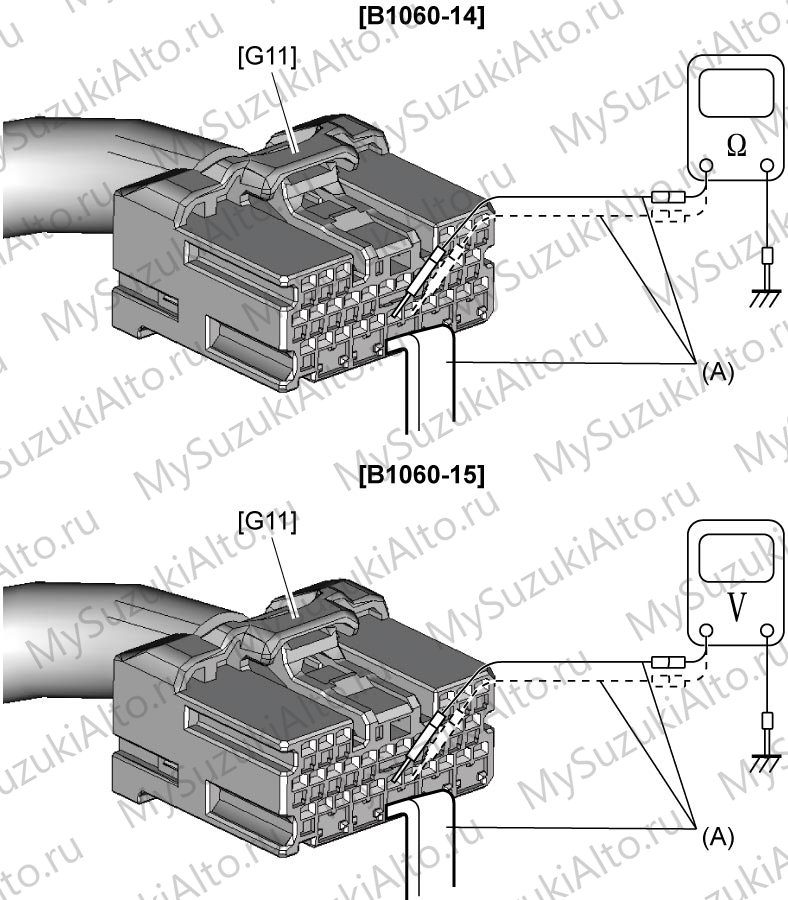

| B1060-14 / -15 | Замыкание цепи модуля подушки водителя на «массу» или питание |

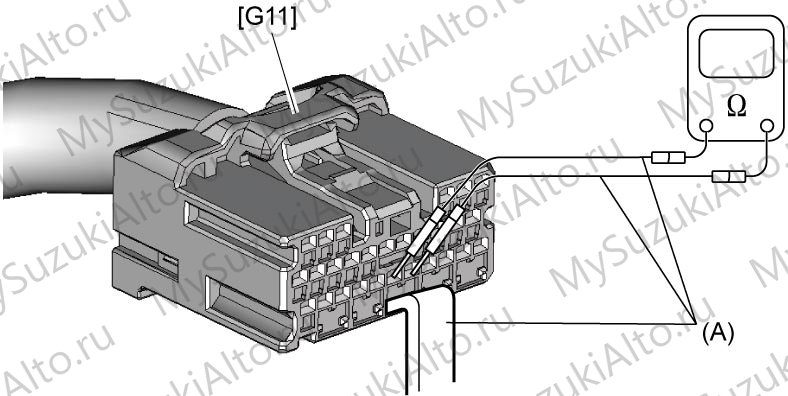

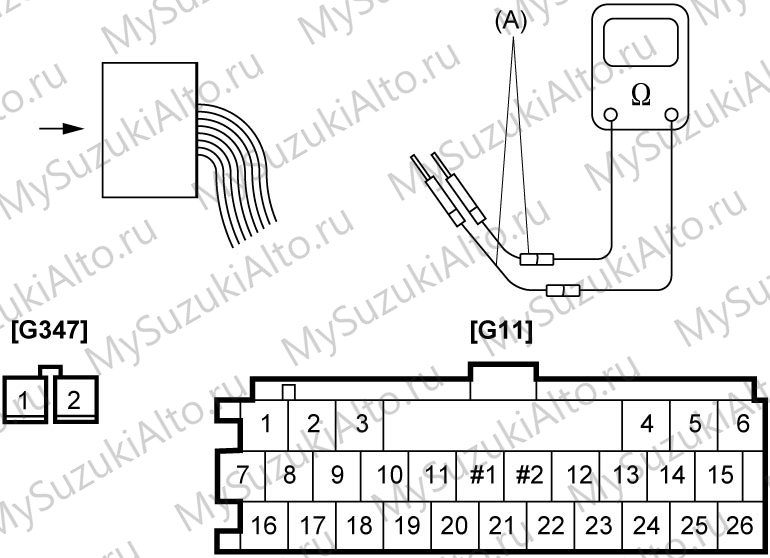

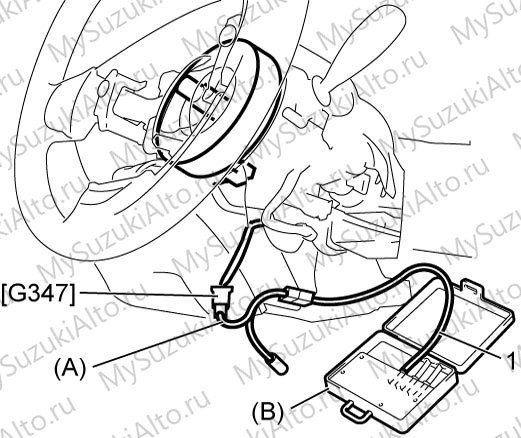

| B1060-1A / -1B | Замыкание между линиями или обрыв цепи модуля подушки водителя |

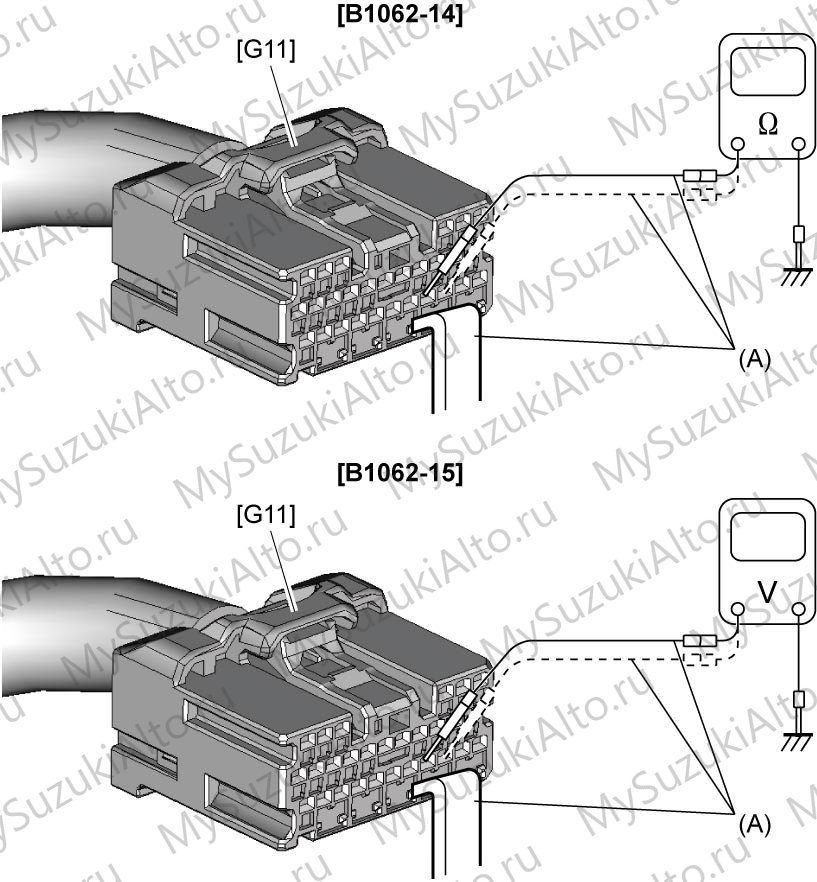

| B1062-14 / -15 | Замыкание цепи модуля подушки пассажира на «массу» или питание |

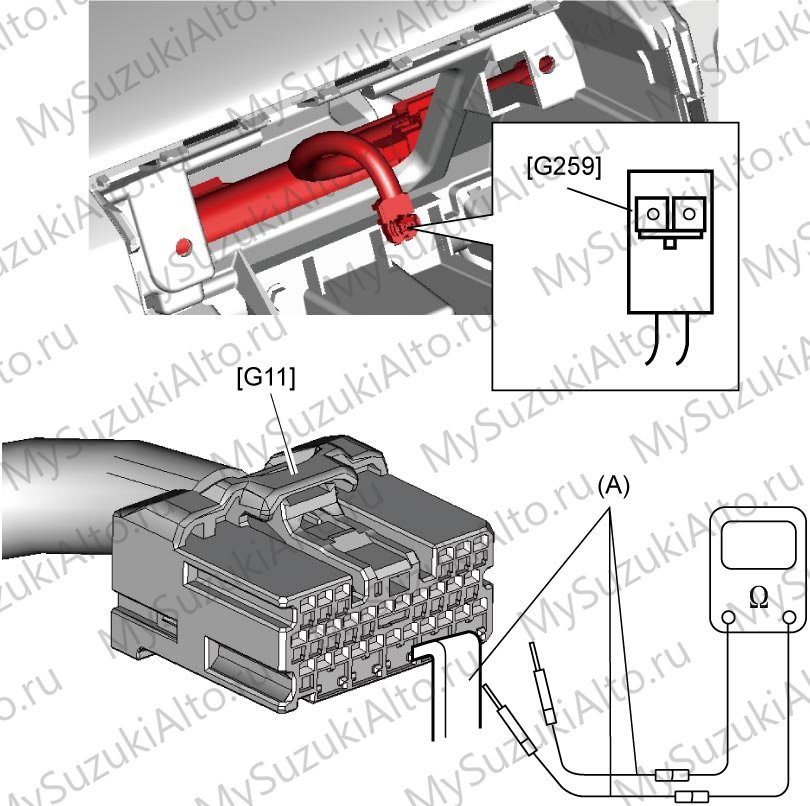

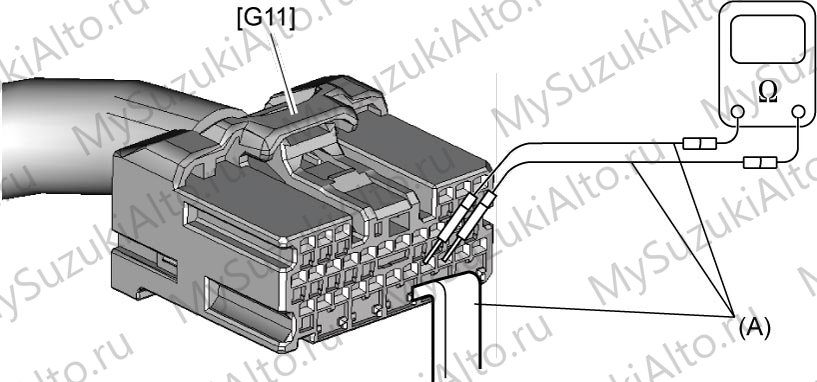

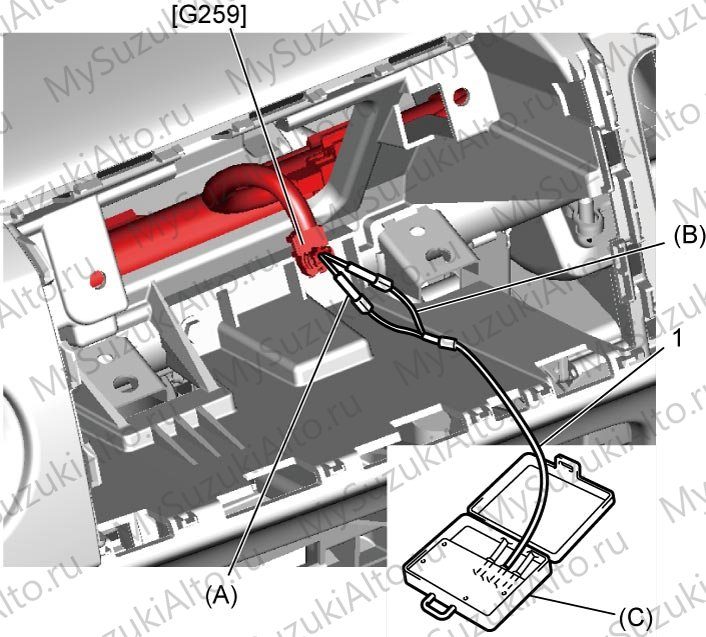

| B1062-1A / -1B | Замыкание между линиями или обрыв цепи модуля подушки пассажира |

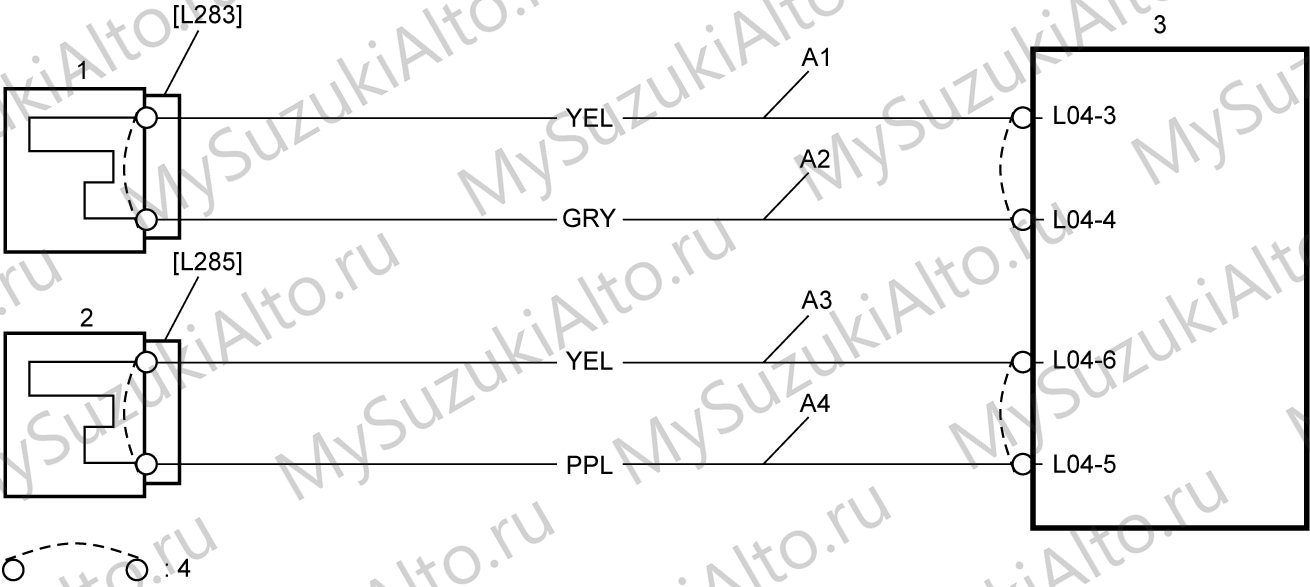

| B1064-14 / -15 | Замыкание цепи преднатяжителя водителя на «массу» или питание |

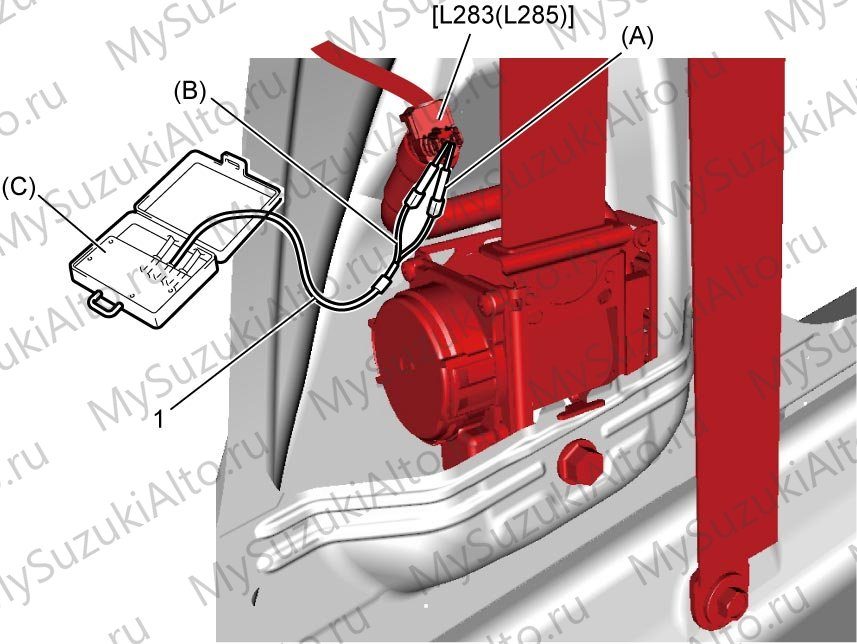

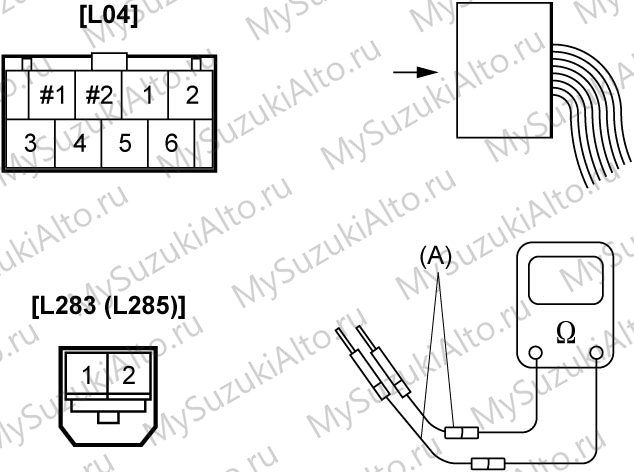

| B1064-1A / -1B | Замыкание между линиями или обрыв цепи преднатяжителя водителя |
| B1065-14 / -15 | Замыкание цепи преднатяжителя пассажира на «массу» или питание |
| B1065-1A / -1B | Замыкание между линиями или обрыв цепи преднатяжителя пассажира |

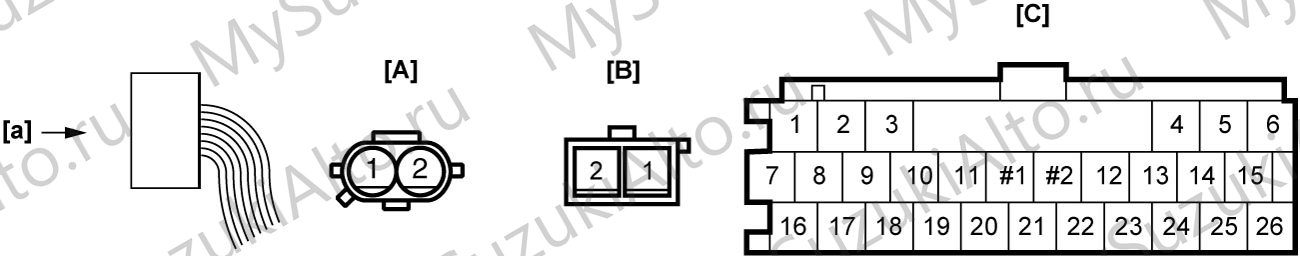

| B1090-01 | Неисправность цепи переднего датчика удара |

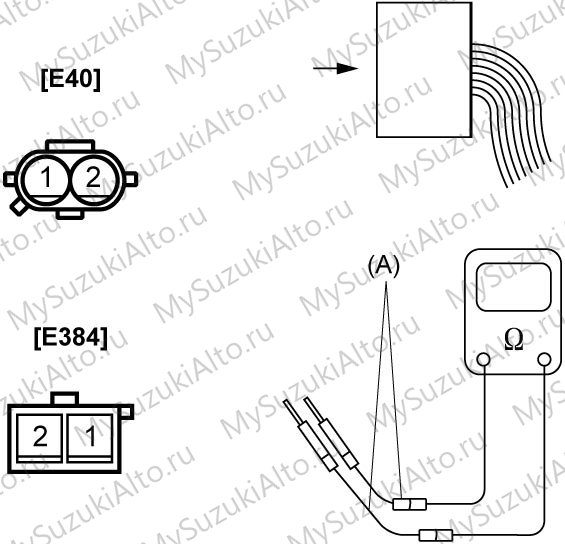

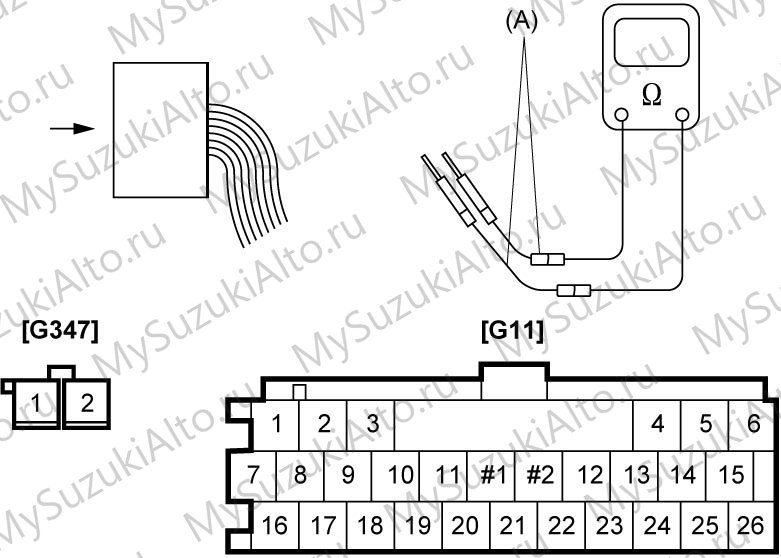

| B1090-87 | Ошибка связи с передним датчиком удара |
Компоненты системы
| Болт блока управления подушками | 9,0 Н·м |
|---|---|
| Болт модуля подушки пассажира | 23 Н·м |

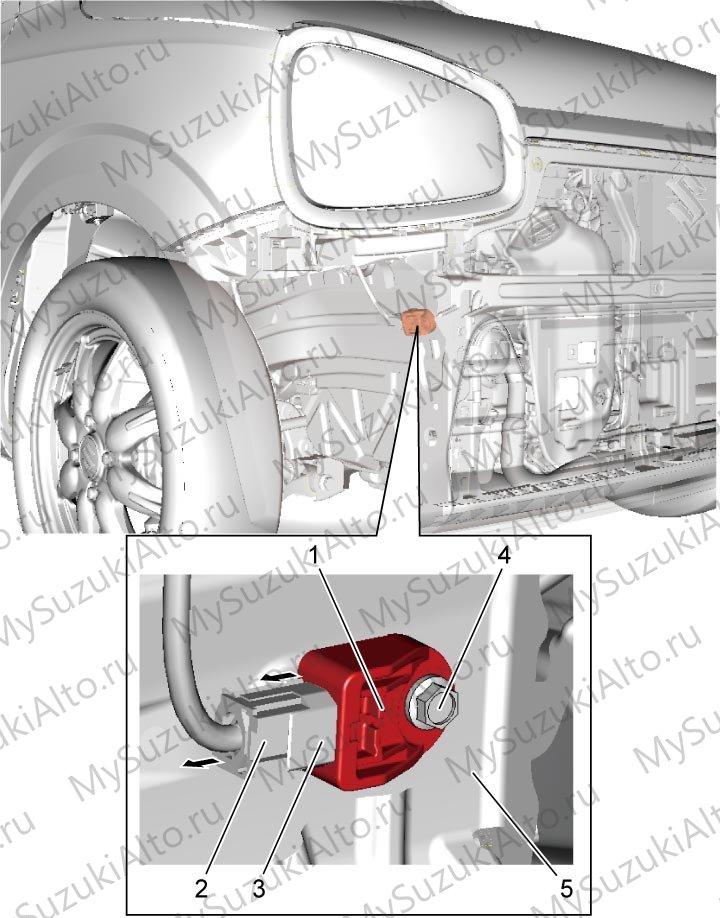

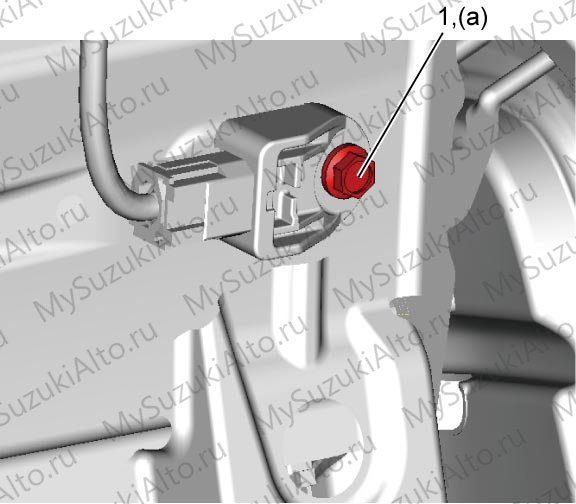

| Болт переднего датчика удара | 9,0 Н·м |

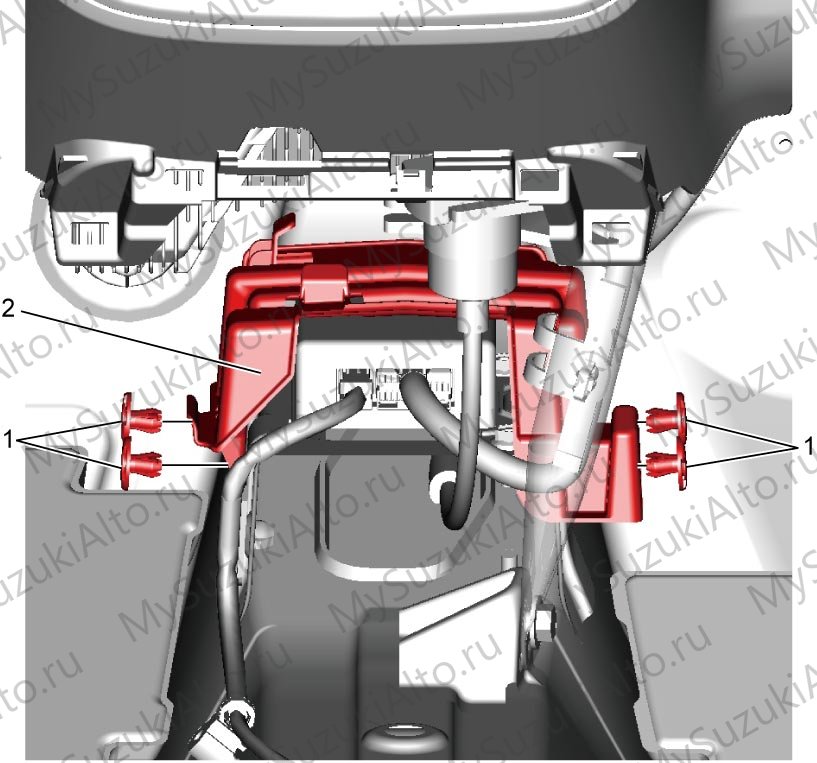

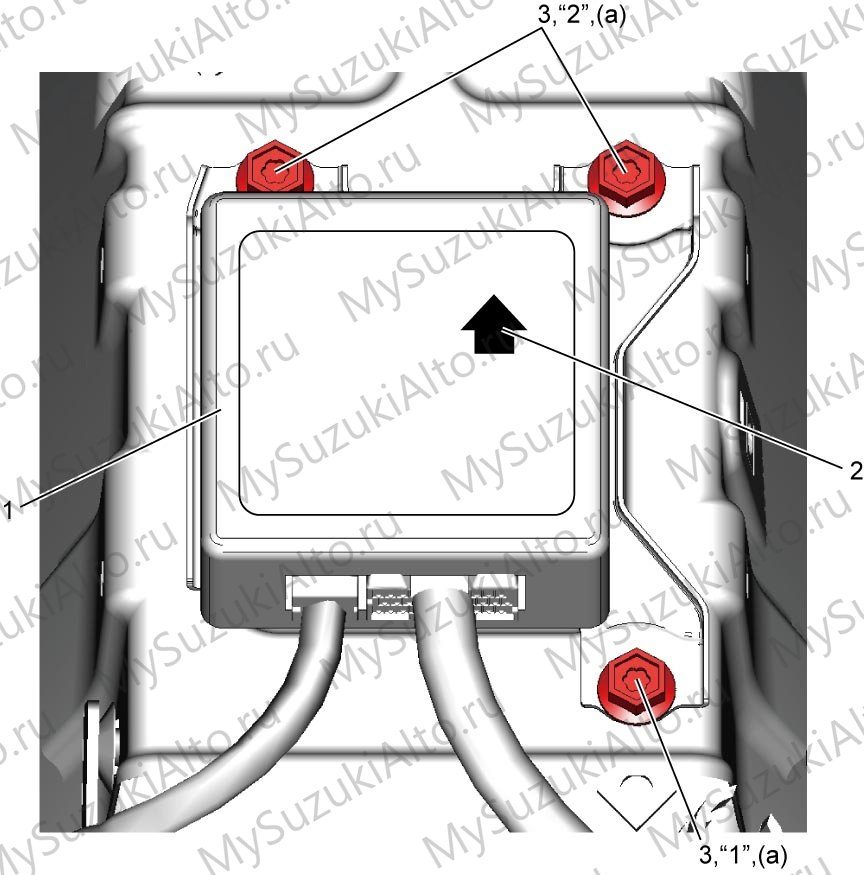

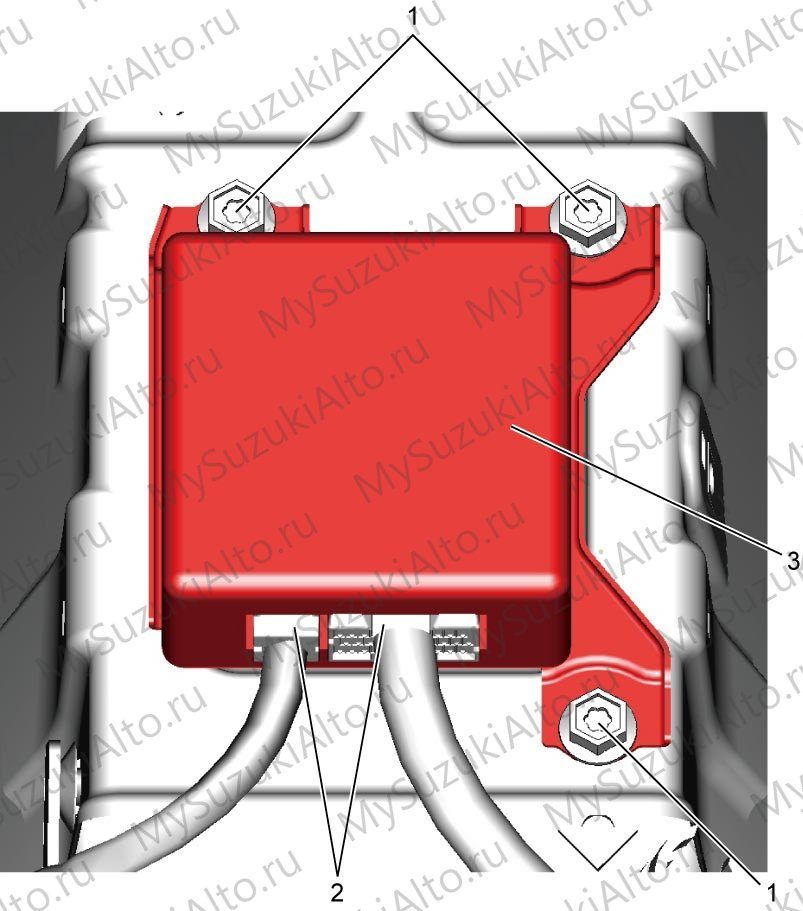

- Блок управления снимается и устанавливается по процедуре раздела; после замены выполняется проверка системы.

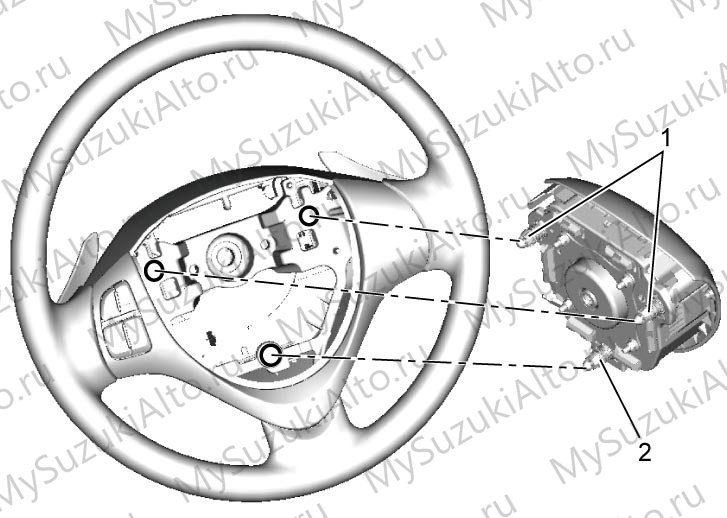

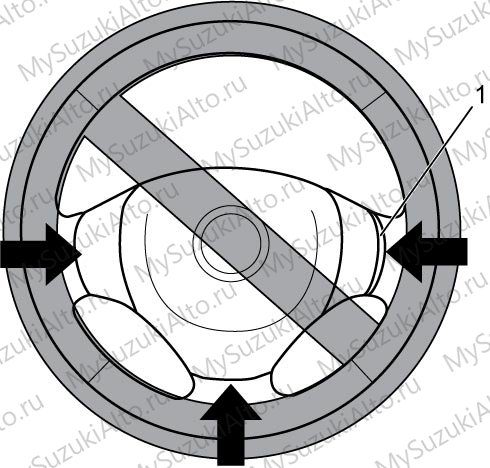

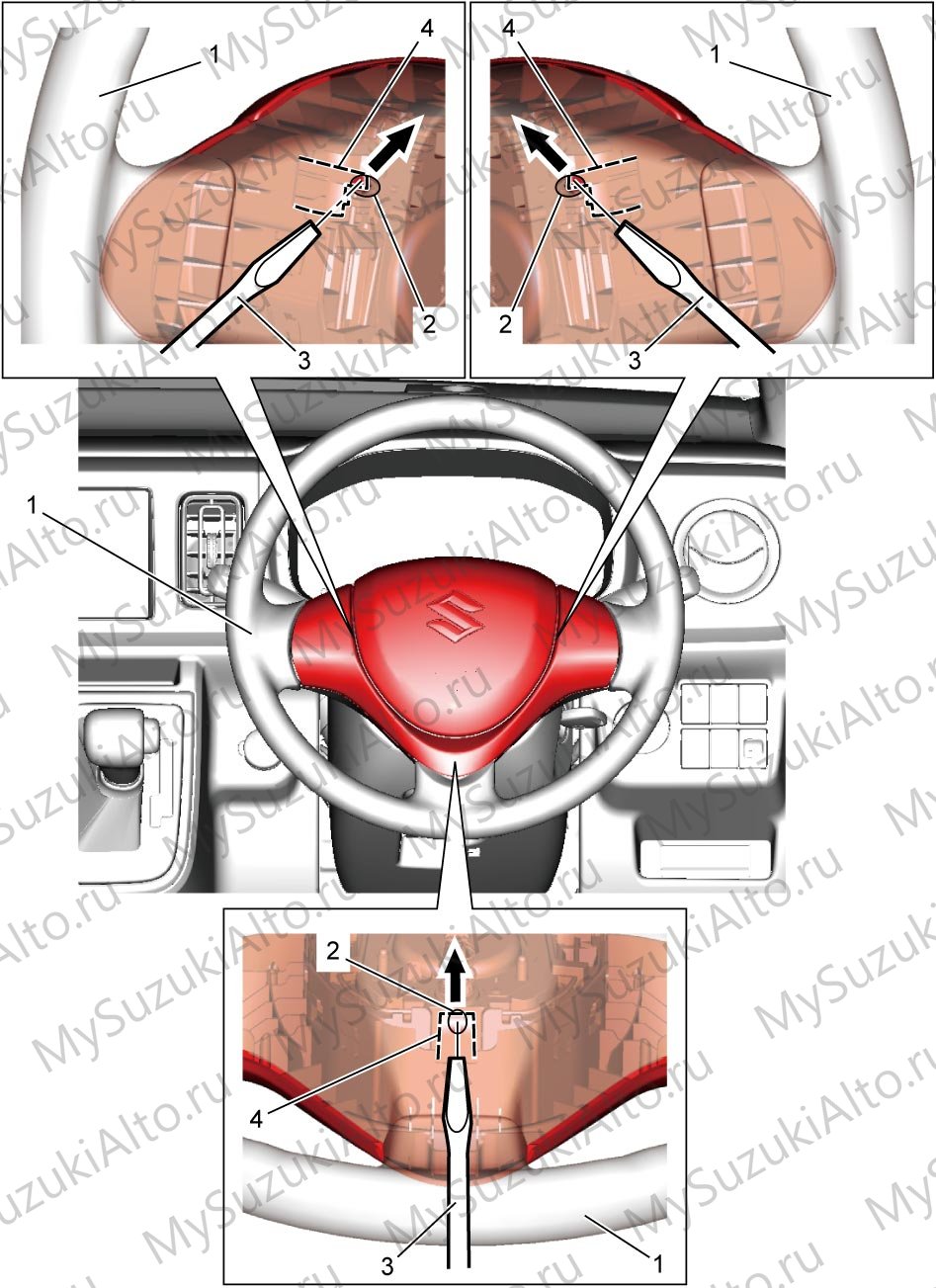

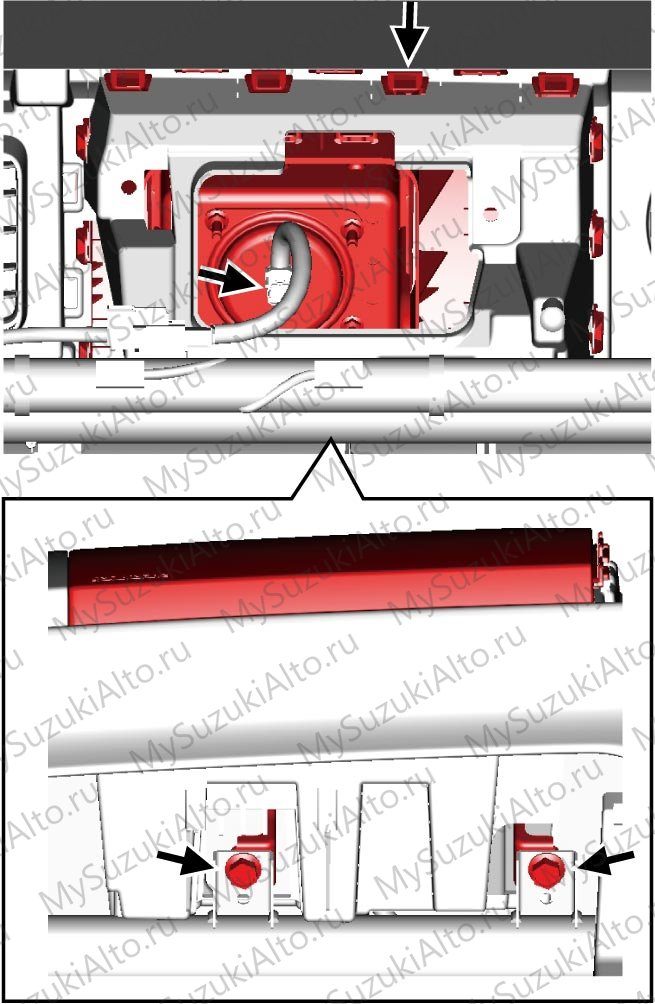

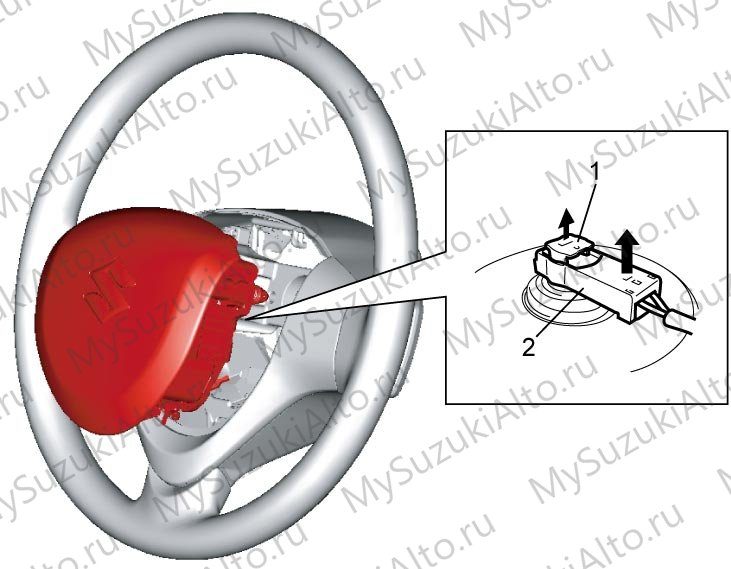

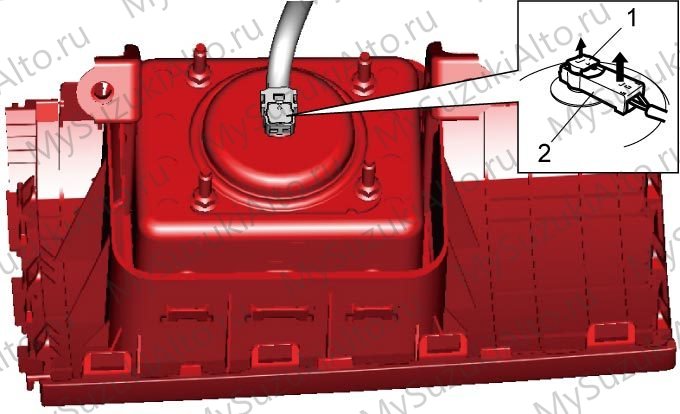

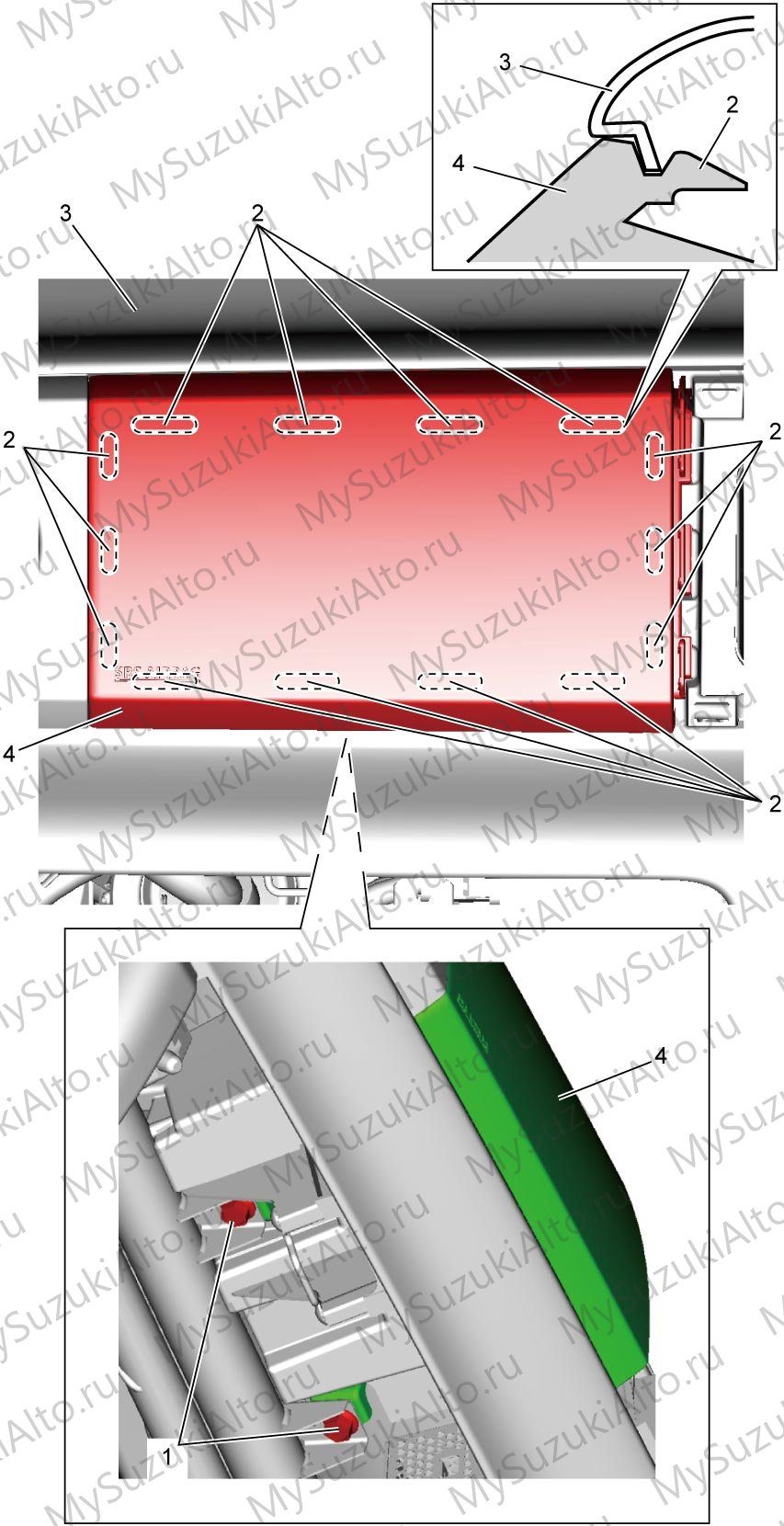

- Модуль подушки водителя снимается с рулевого колеса, пассажира — с панели приборов; после снятия проверяется состояние разъёмов.

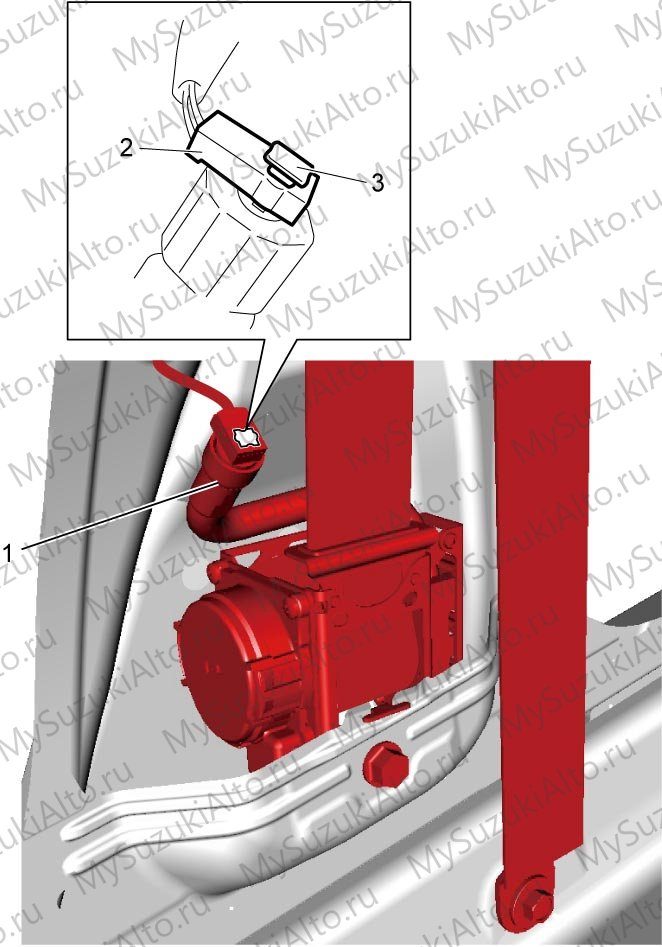

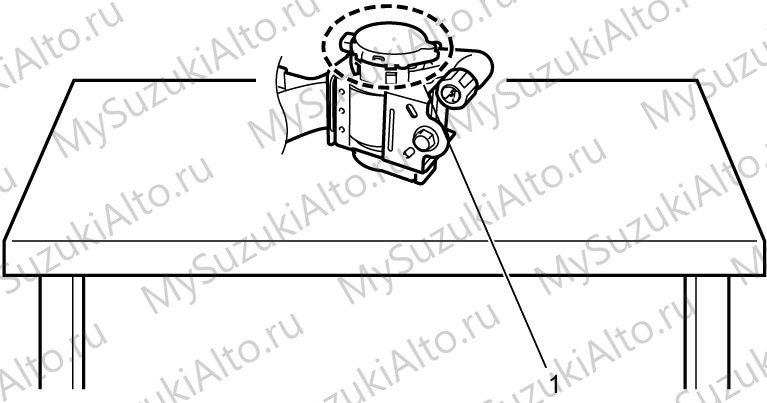

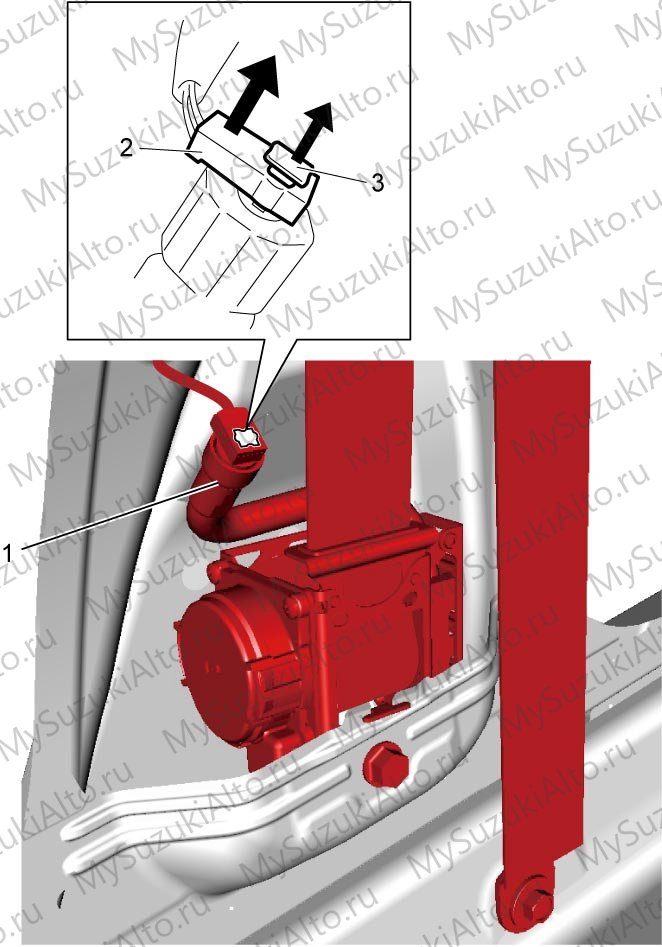

- Преднатяжители ремней снимаются вместе с механизмом катушки; после срабатывания подлежат замене.
- Проводка подушки пассажира собирается по отдельной процедуре.
Ремни безопасности

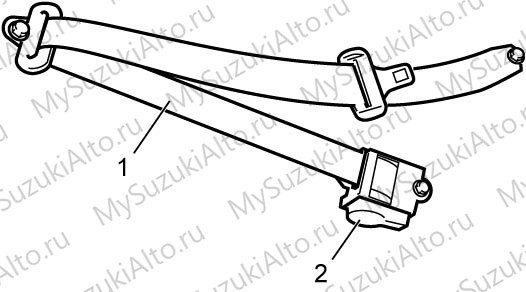

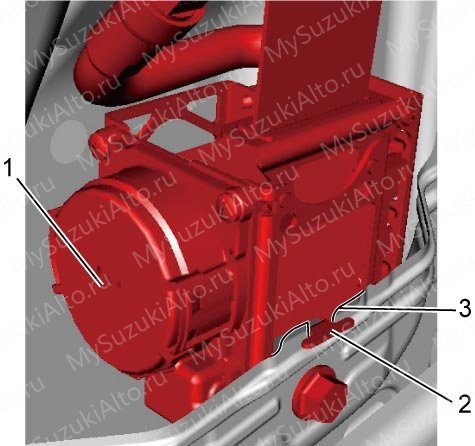

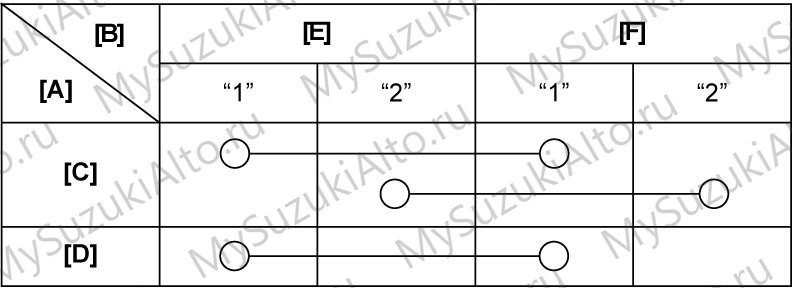

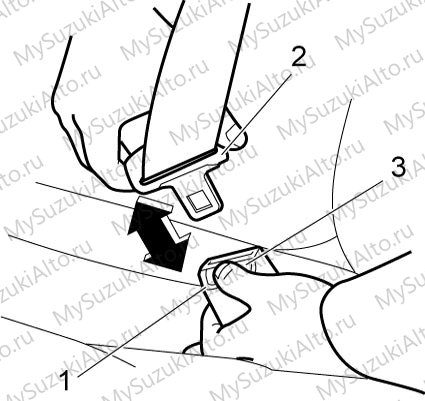

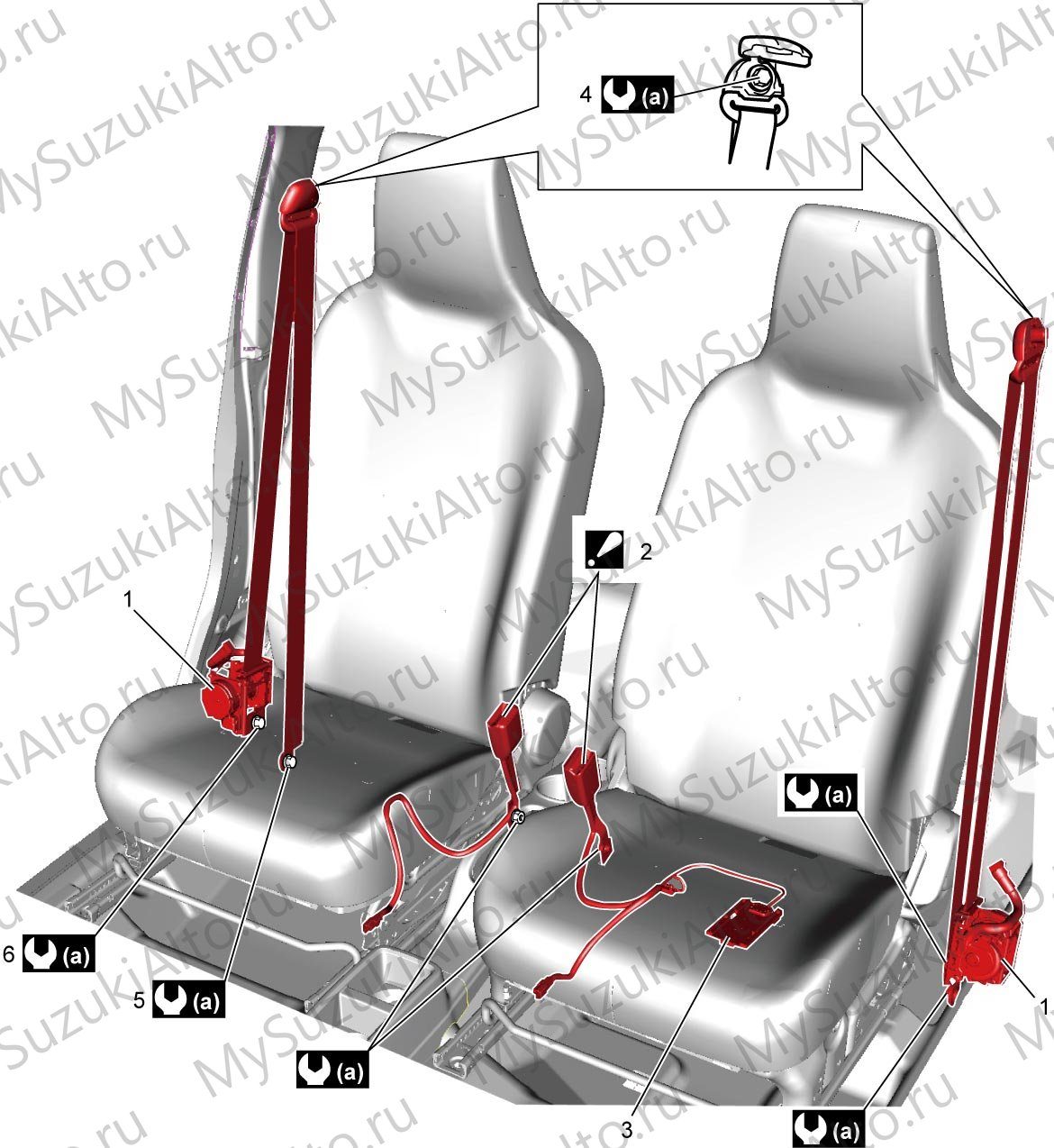

- Передние ремни: снятие и установка выполняются по схеме узла, проверяется состояние ленты, механизма втягивания и замка.

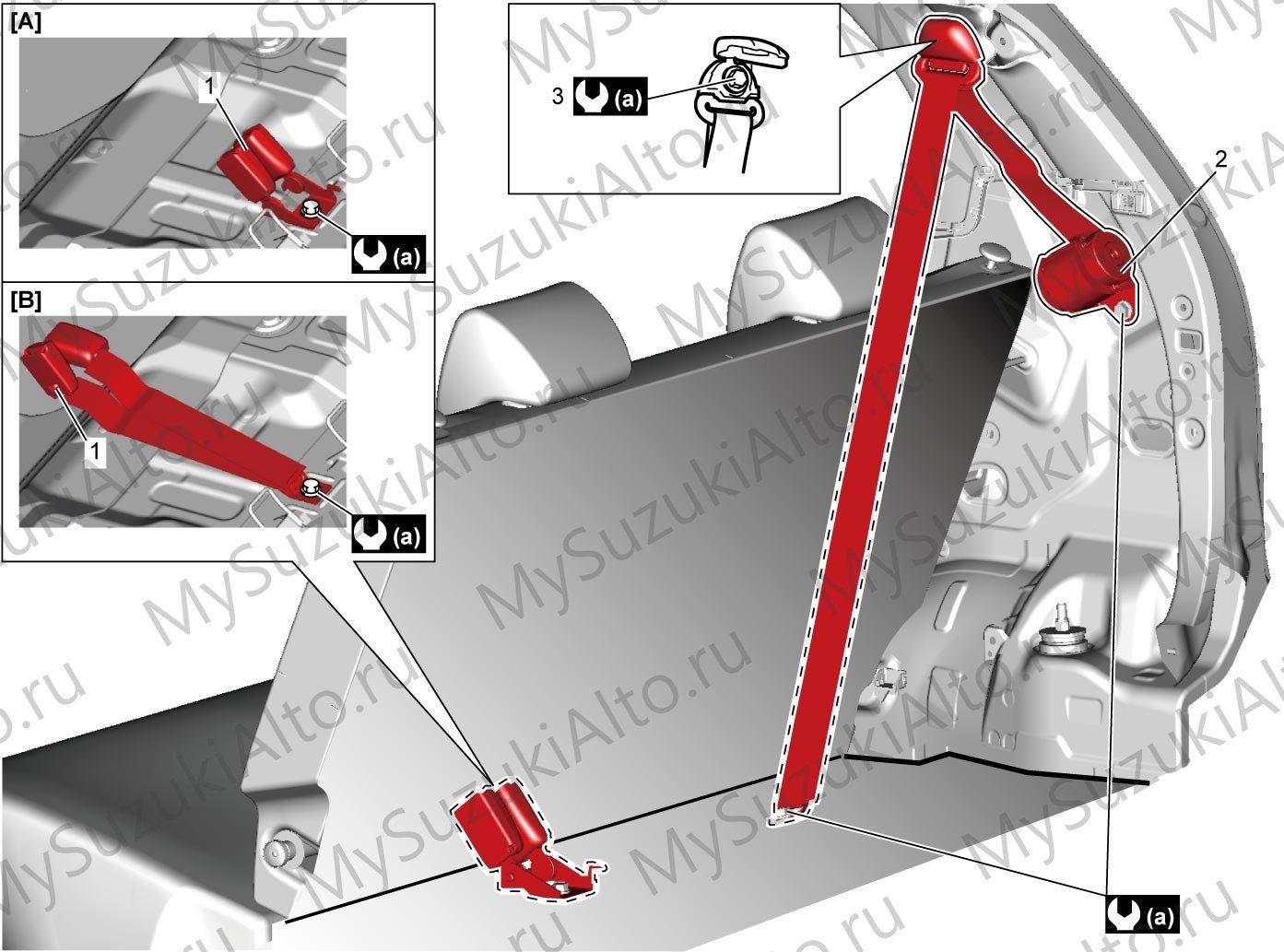

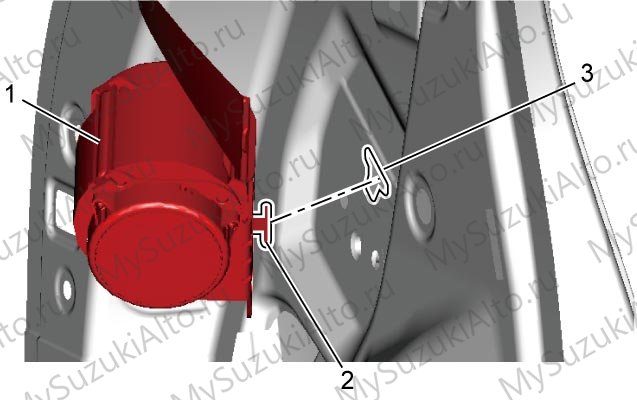

- Задние ремни: снятие, установка и проверка выполняются отдельно для каждого ремня и его замка.

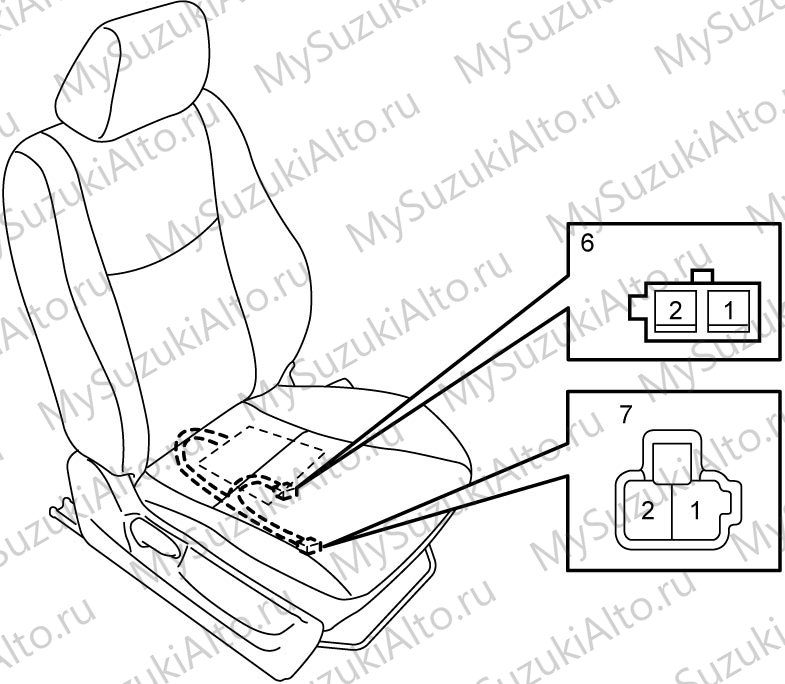

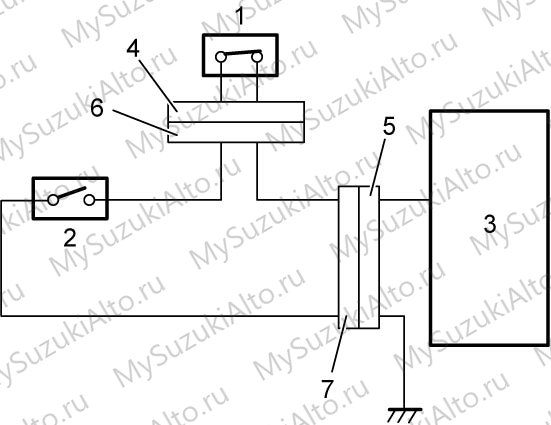

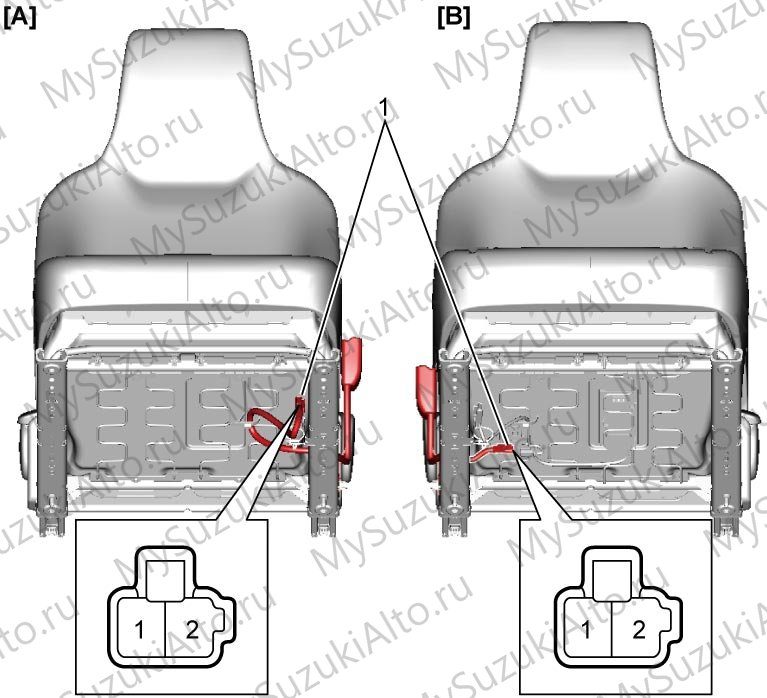

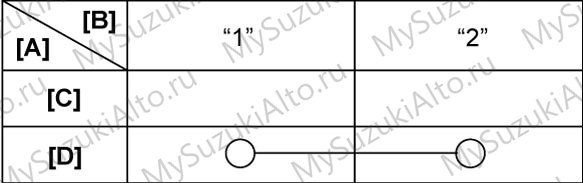

- Датчик напоминания о ремне пассажира (для соответствующих исполнений) проверяется на автомобиле.

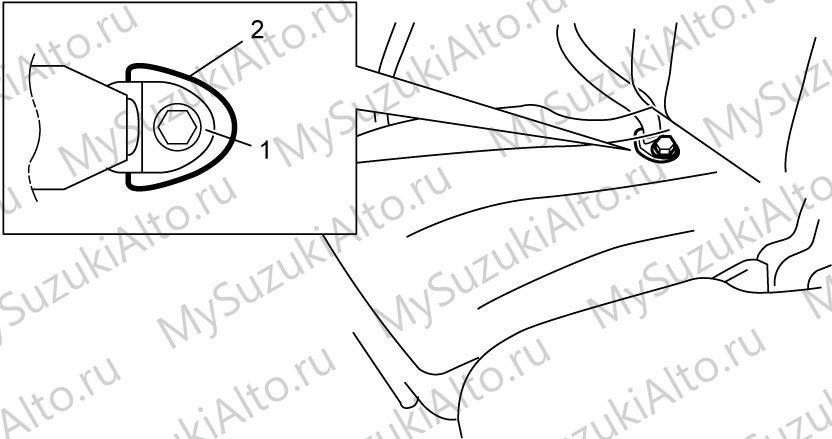

- Моменты затяжки крепления ремней приведены на схемах узлов.
Специальный инструмент
| Номер | Назначение |
|---|---|

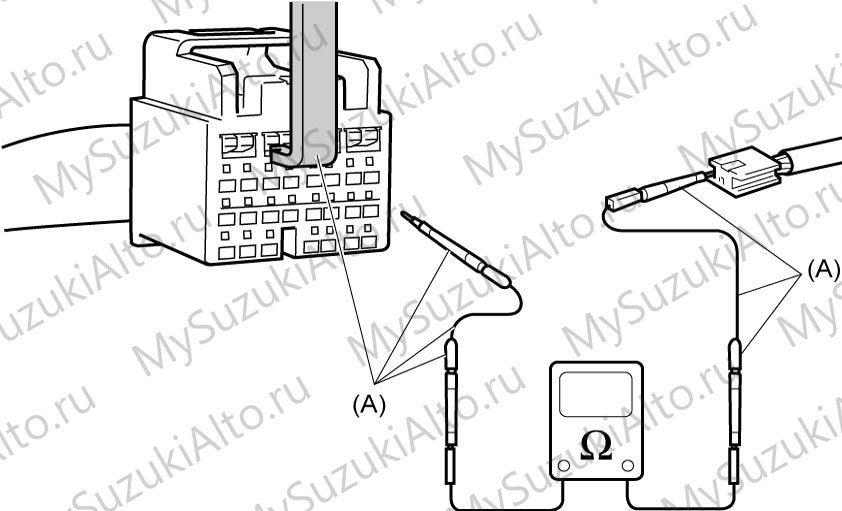

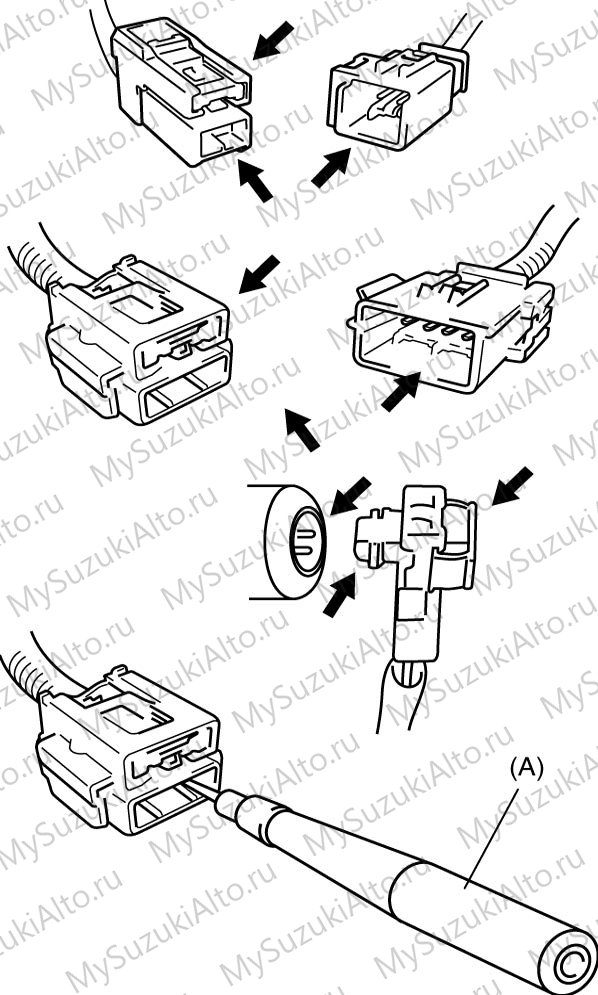

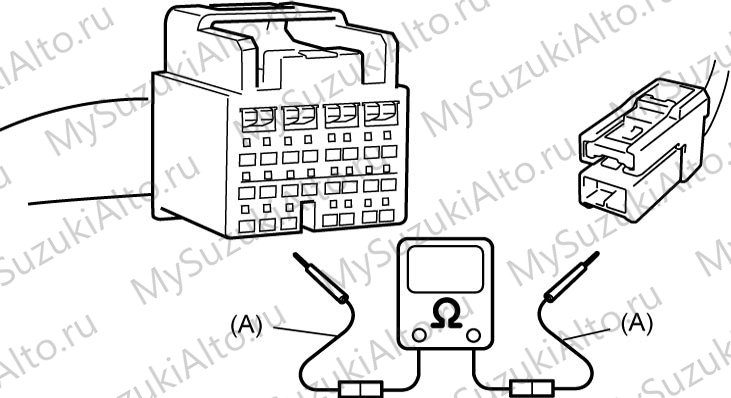

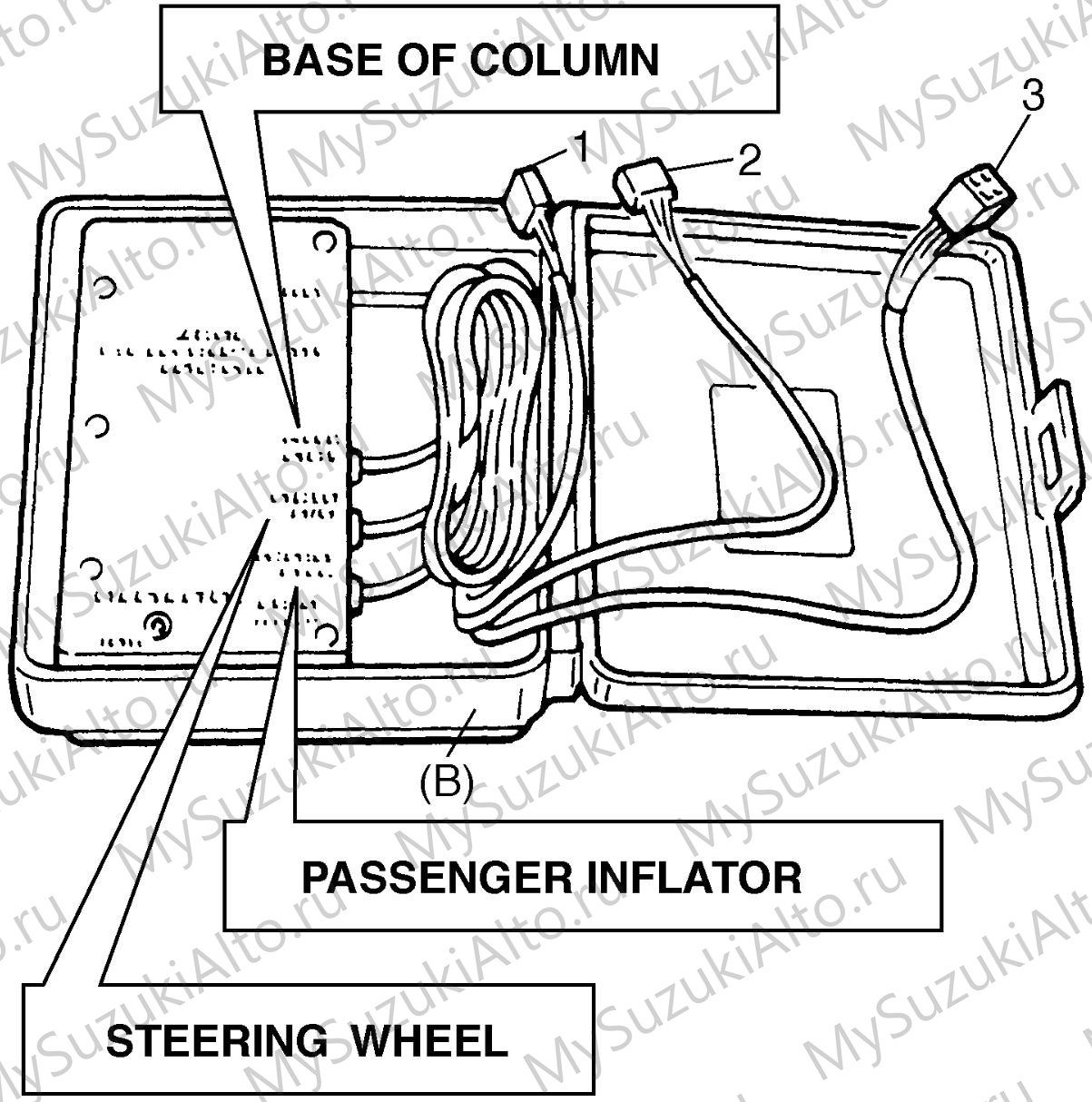

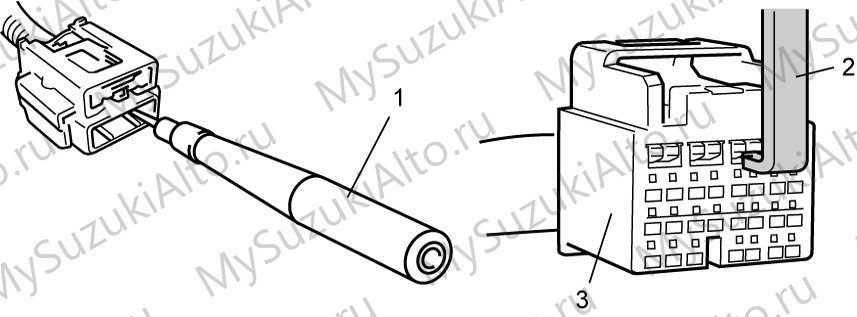

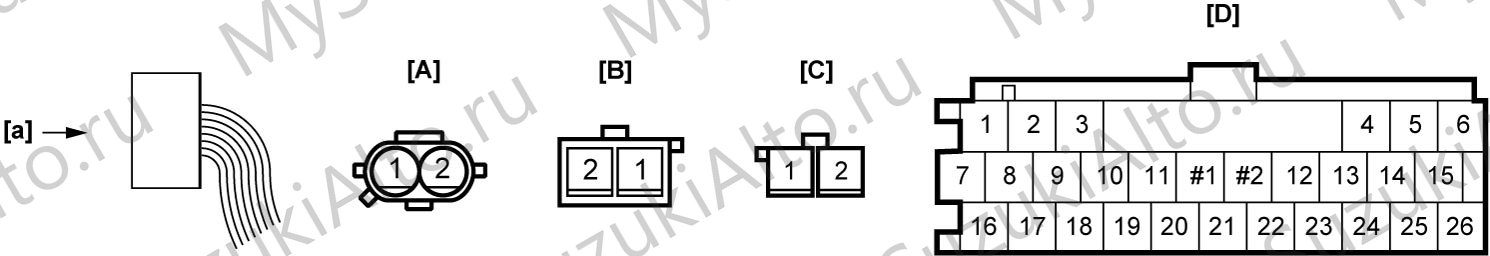

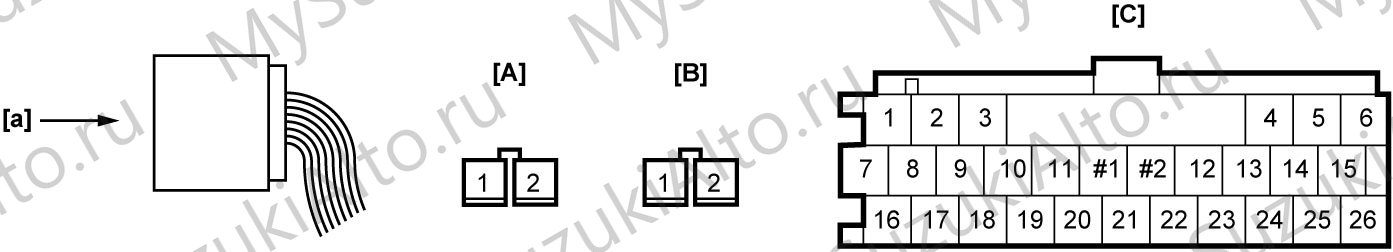

| 09932-76010 | нагрузочные инструменты и адаптеры для проверки разъёмов системы SRS |
| Suzuki SDT-II | чтение и стирание кодов системы SRS |
Общие меры предосторожности — в разделе 0; рулевое колесо и контактное кольцо — в разделе 6A–6C; содержание руководства — на странице Сервисное руководство.
