Робот AGS

Состав и проверки

Управление выполняет TCM (контроллер AGS), который управляет актуатором сцепления и механизмом переключения, получая сигналы датчика положения сцепления, датчика скорости сцепления, датчиков положения переключения и выбора, датчика давления и датчика скорости автомобиля.
Проверка системы: визуальный осмотр, дорожный тест и тест положения P.
Диагностика по симптомам и самодиагностика выполняются через Suzuki SDT-II; в списке данных доступны параметры работы коробки, в активных тестах — принудительные воздействия.
Для коробки используются обучения: начальное обучение передач (P1844), обучение контакта сцепления (P080A), обучение крайнего положения сцепления (P185A) и обучение хода сцепления (P185B).

Актуатор AGS: привод сцепления и механизма переключения

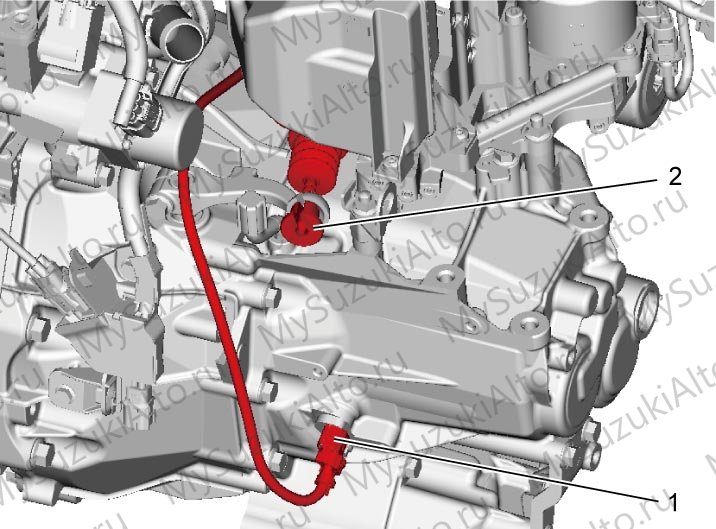

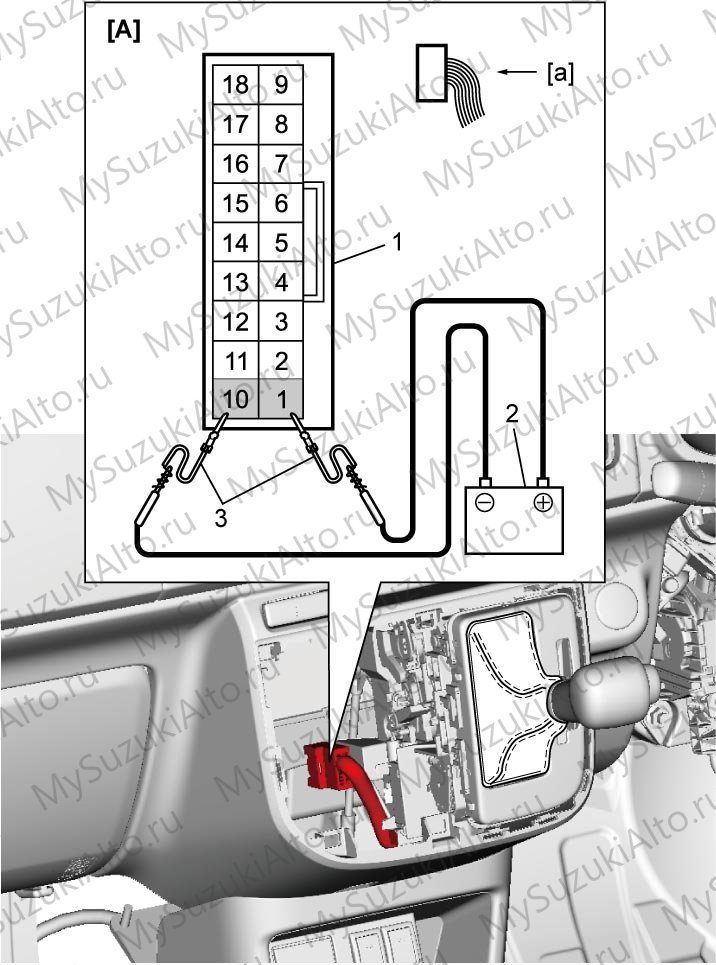

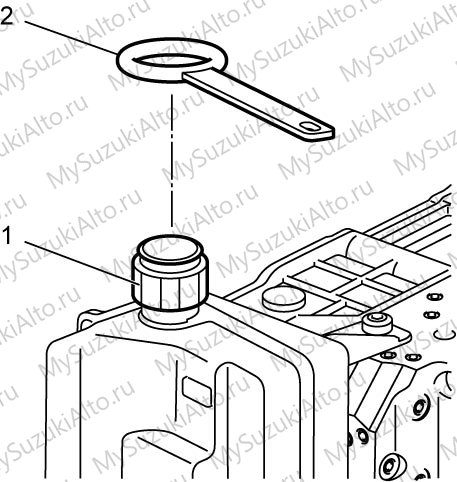

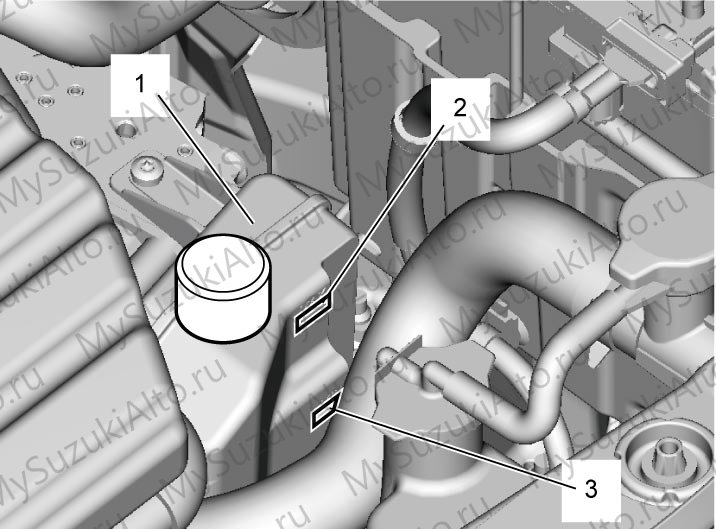

Проверка жидкости привода AGS

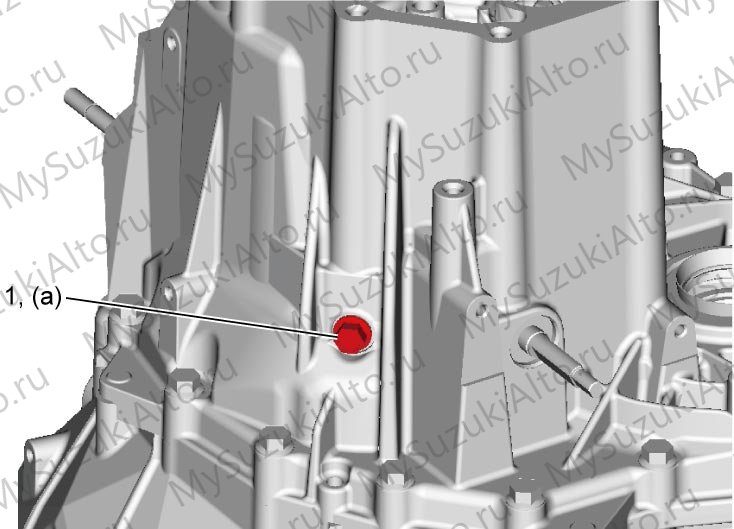

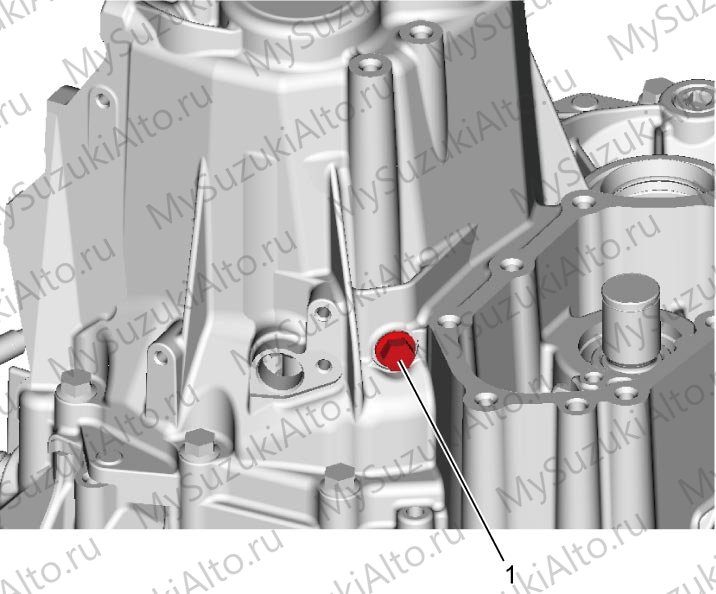

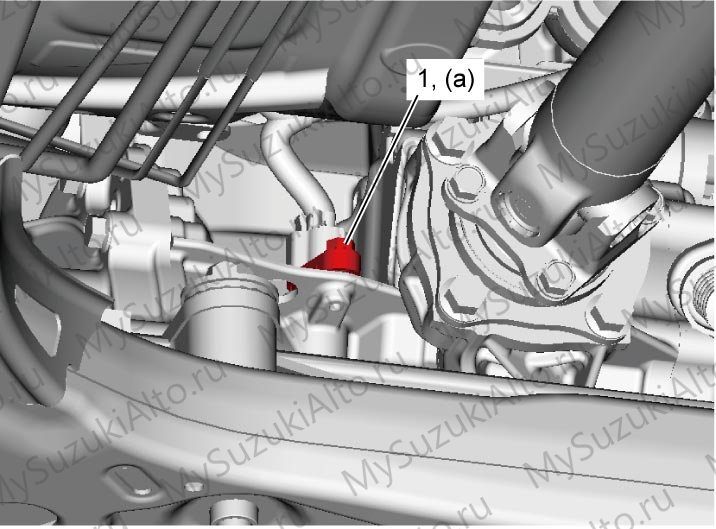

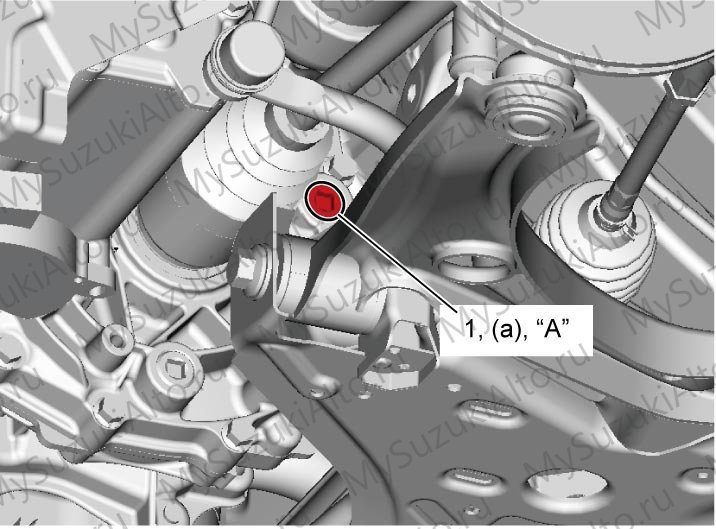

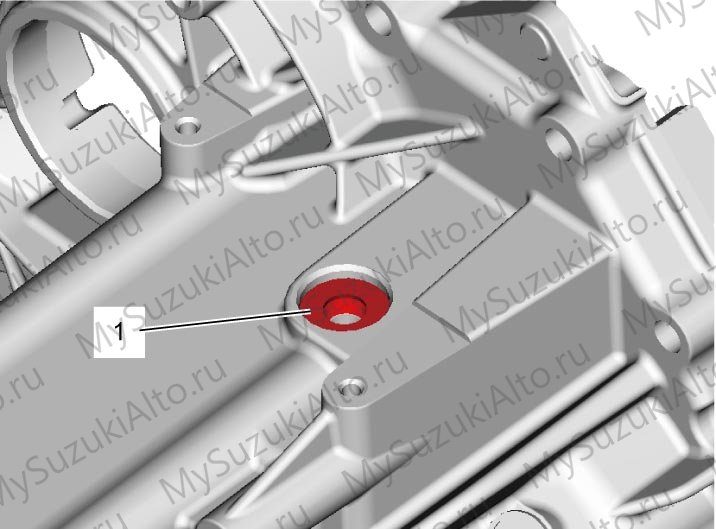

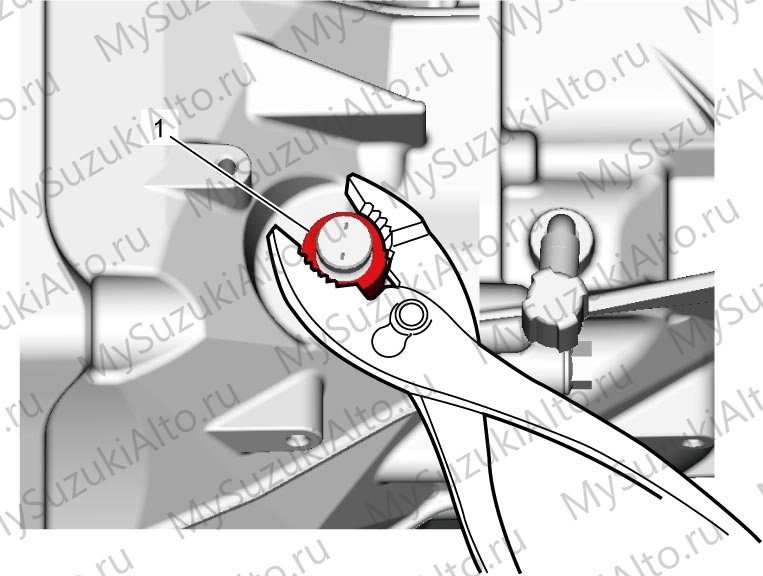

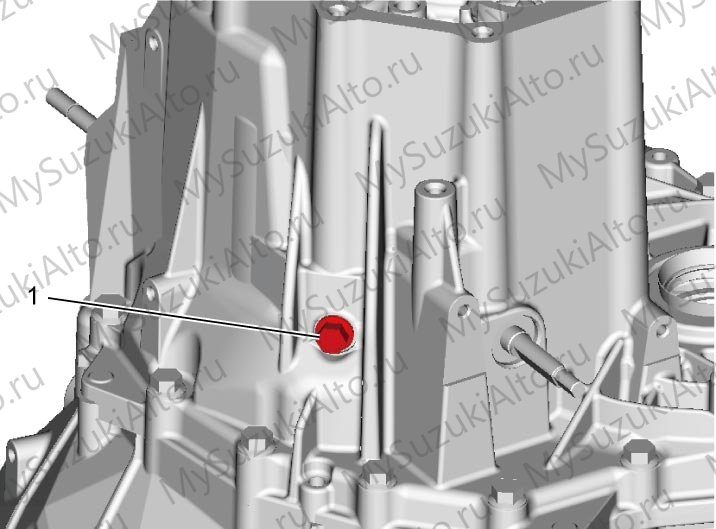

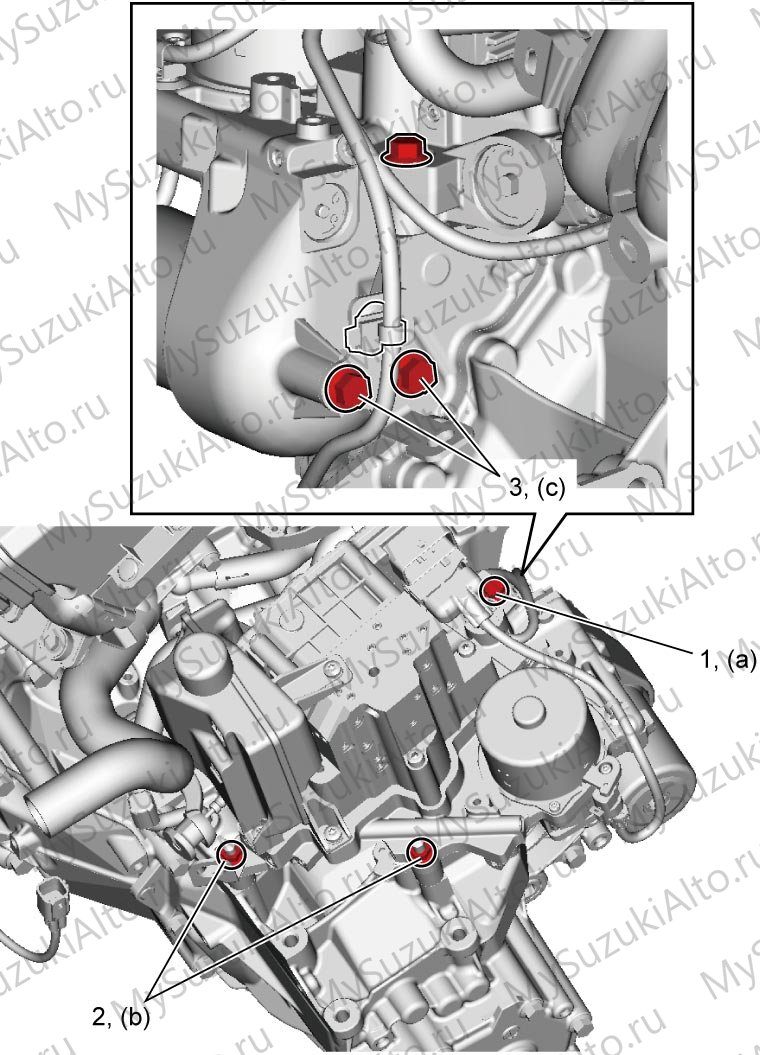

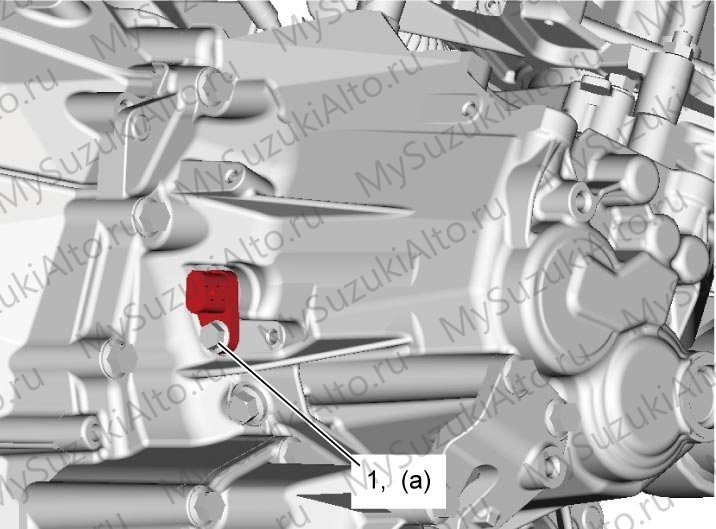

Проверка масла коробки передач

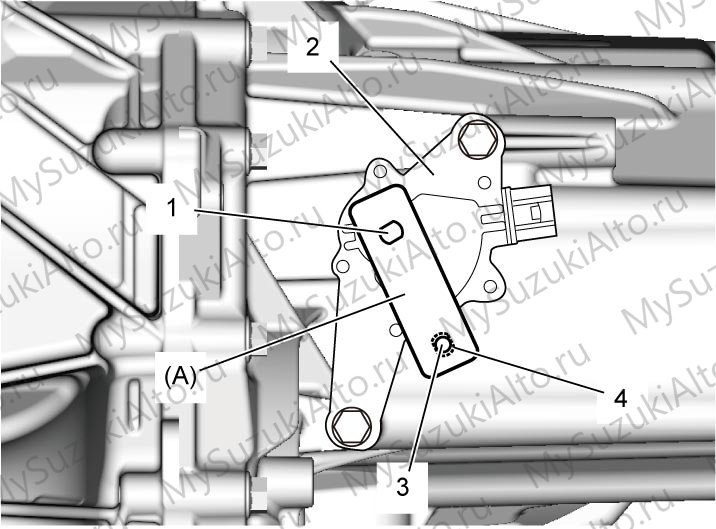

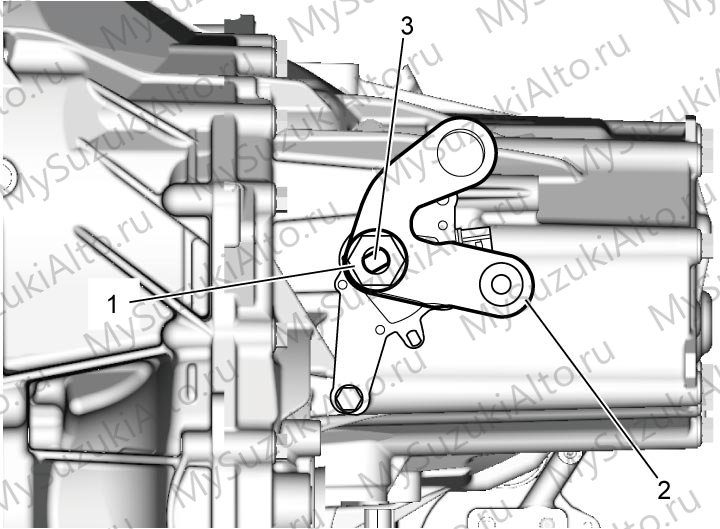

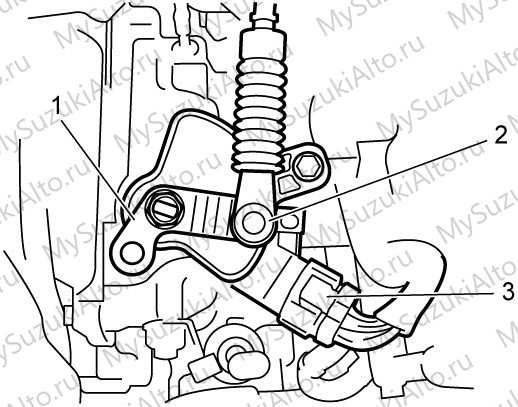

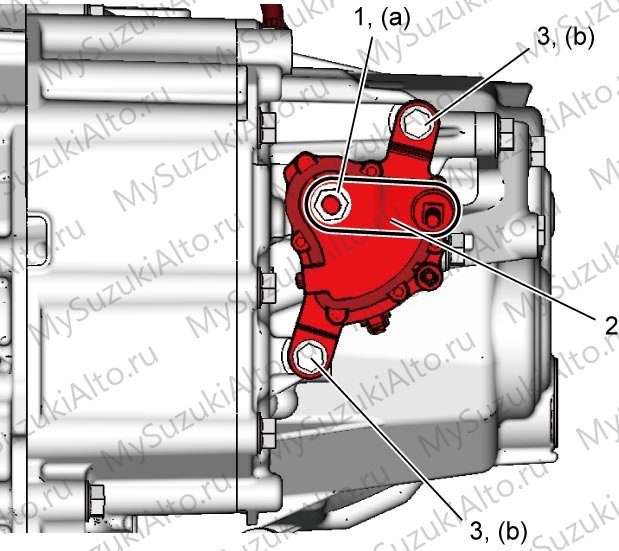

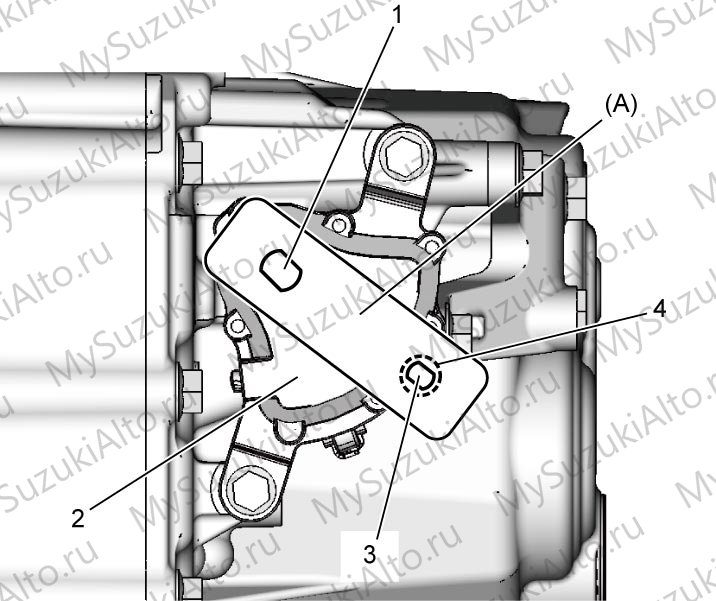

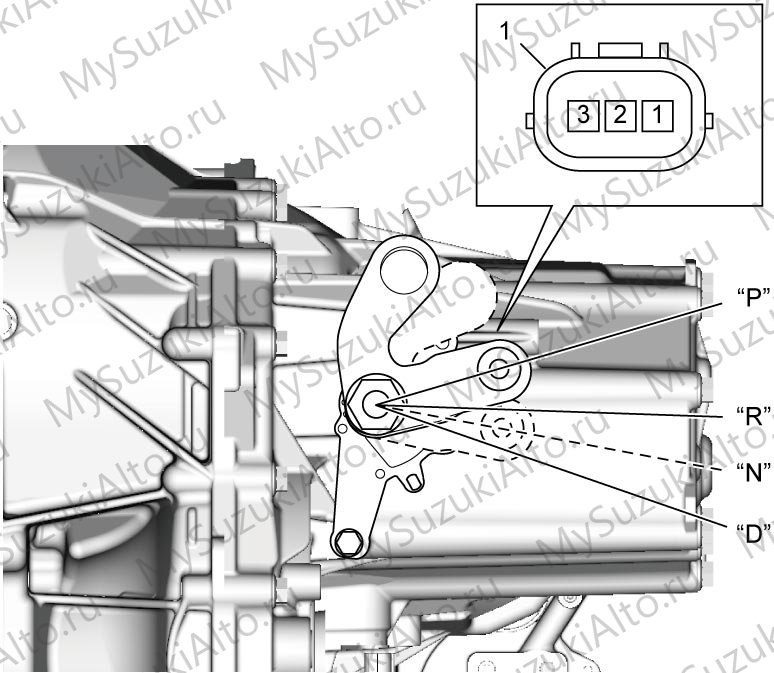

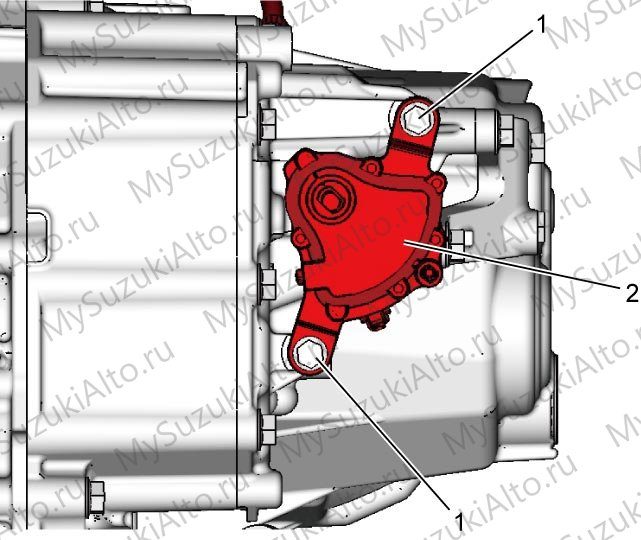

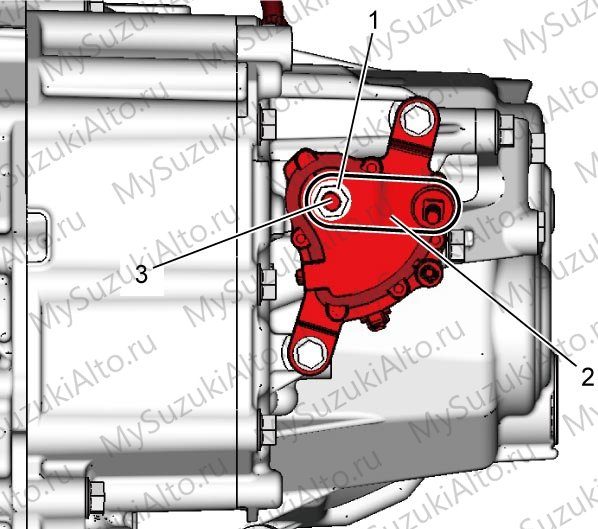

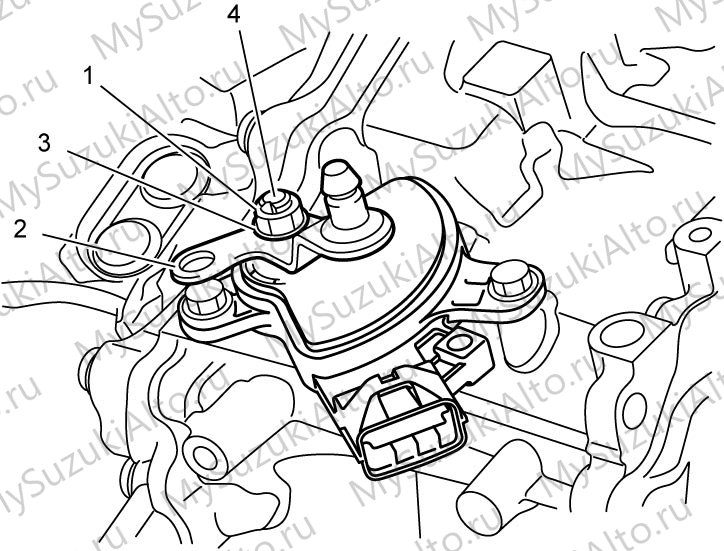

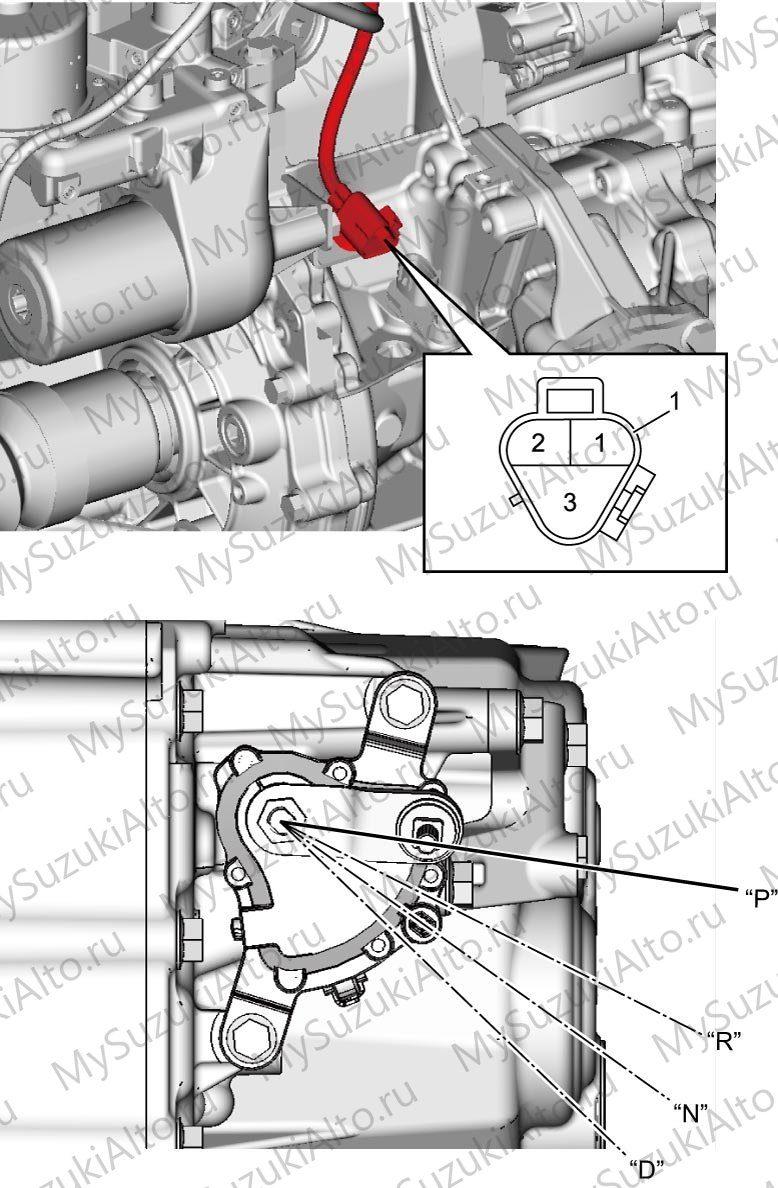

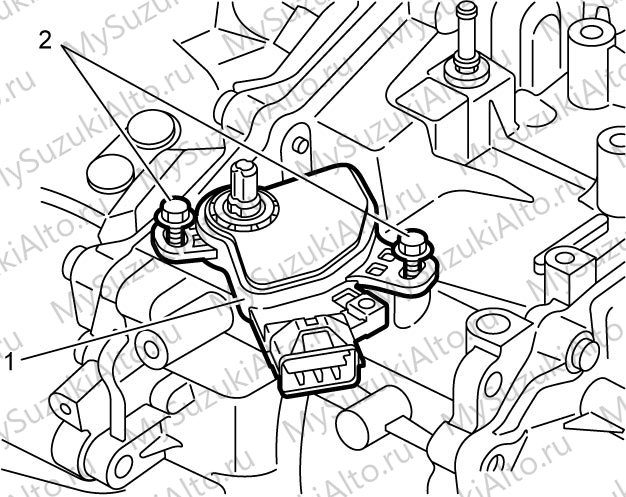

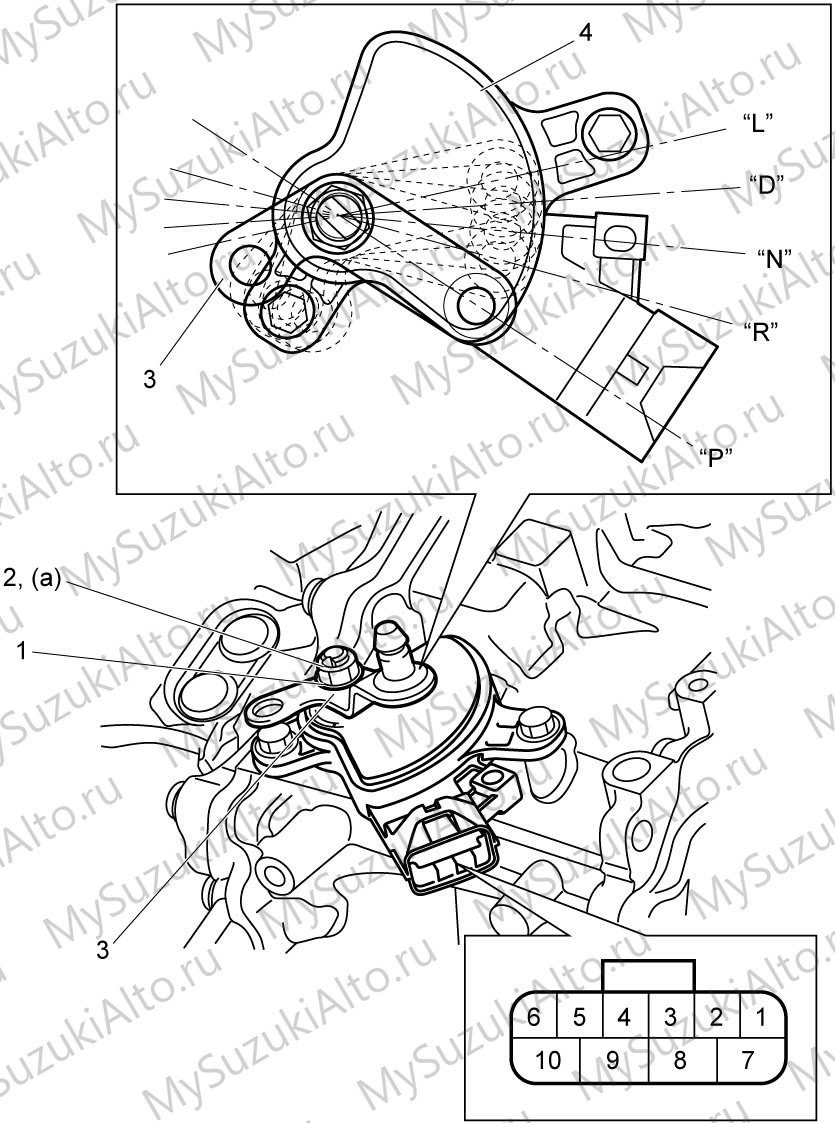

Выключатель диапазонов на коробке

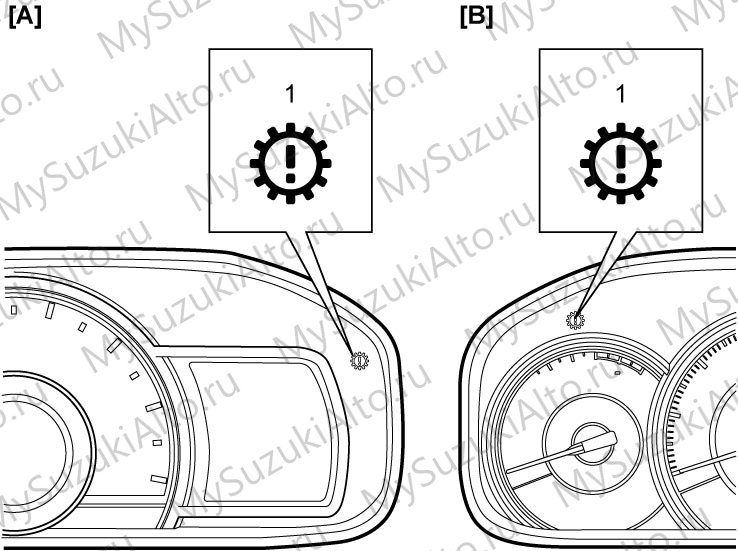

AGS: проверка системы

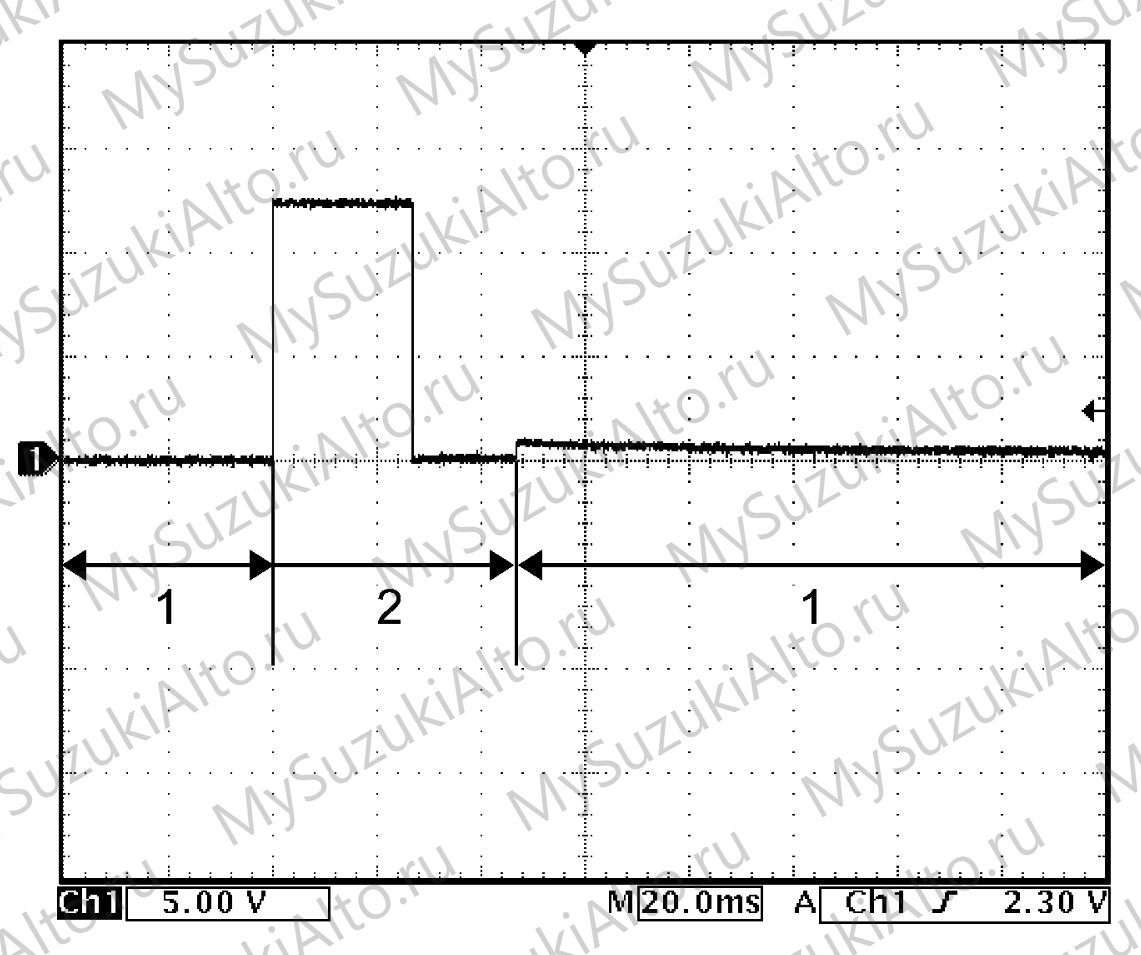

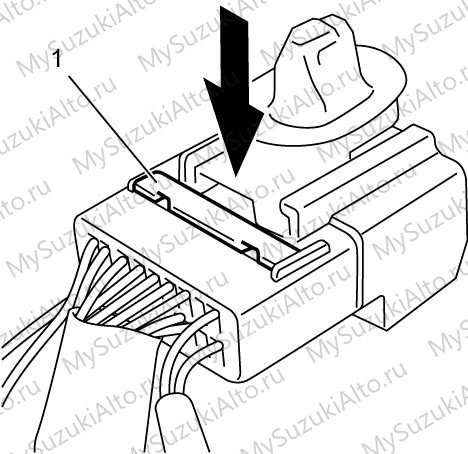

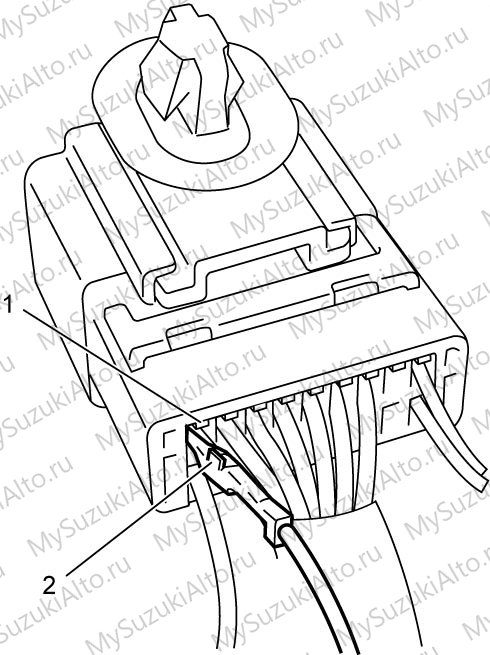

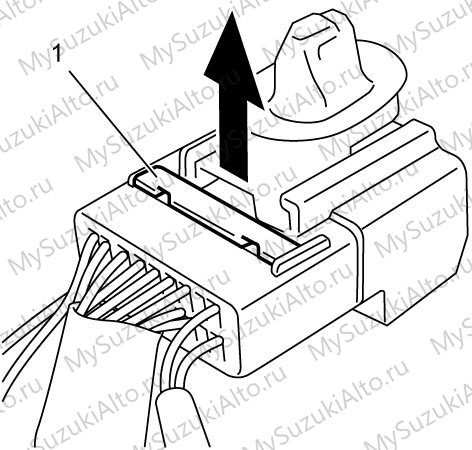

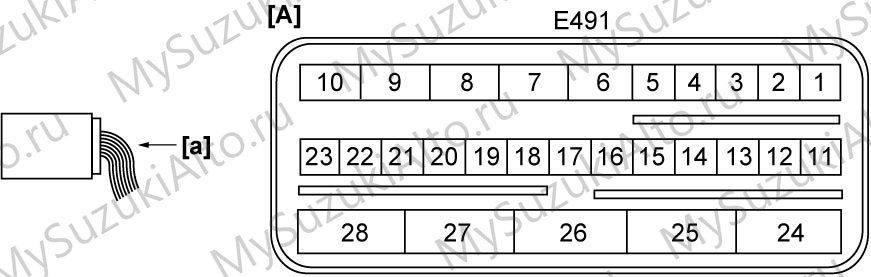

Tcm схема: проверка

Tcm схема: проверка — илл. 2

Tcm схема: проверка — илл. 3

Tcm схема: проверка — илл. 4

Tcm схема: проверка — илл. 5

Tcm схема: проверка — илл. 6

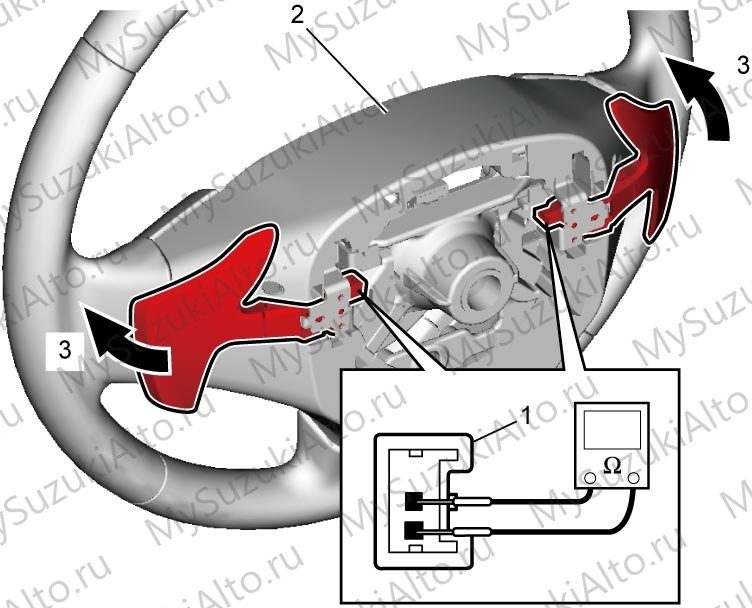

Переключение: проверка

Переключение: проверка — илл. 2

Переключение: проверка — илл. 3

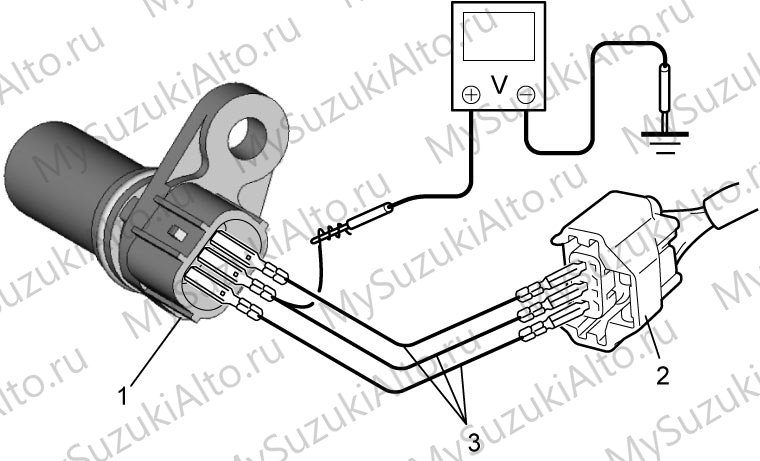

Сцепление: проверка

Сцепление: проверка — илл. 2

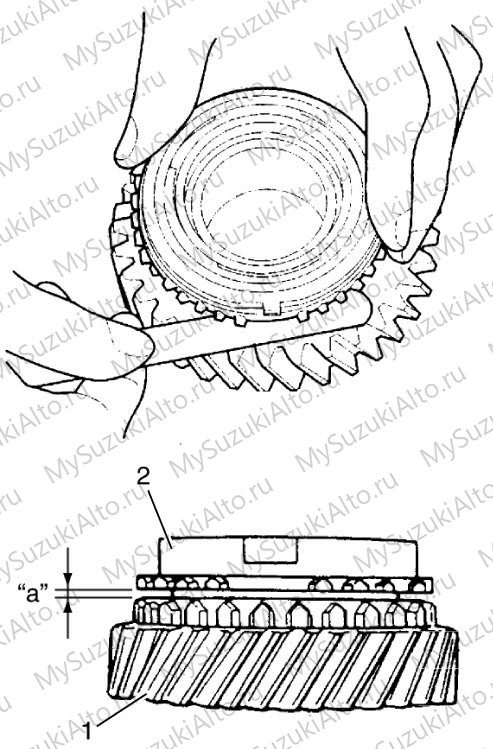

Вал: проверка

Вал: проверка — илл. 2

Вал: проверка — илл. 3

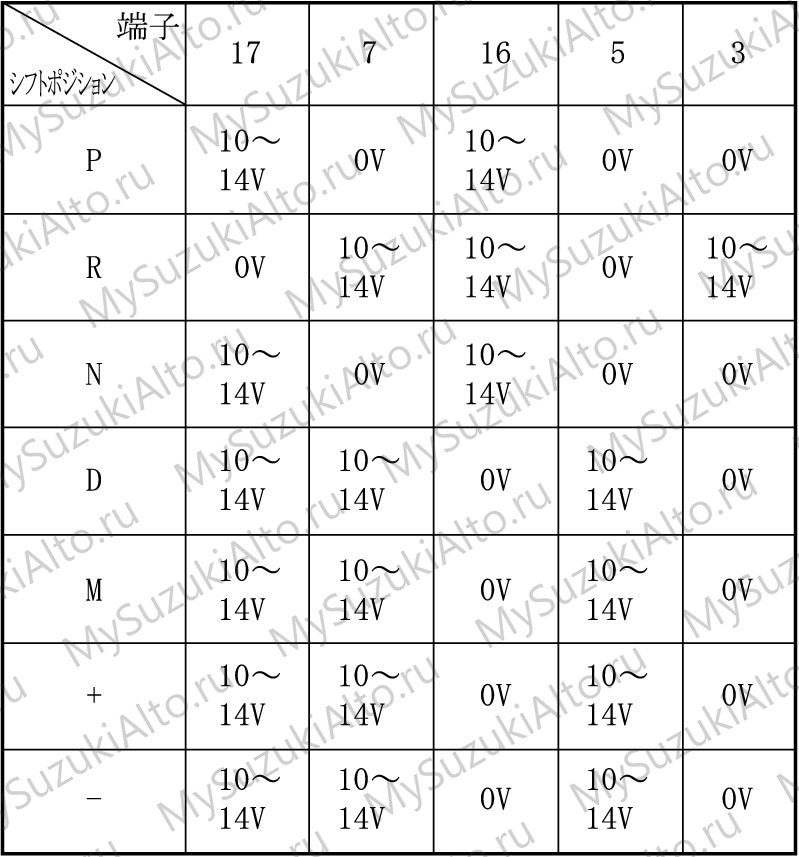

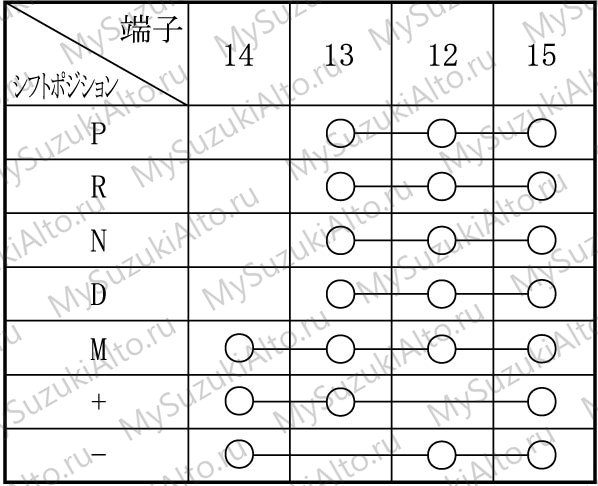

Рычаг: проверка

Рычаг: проверка — илл. 2

Рычаг: проверка — илл. 3

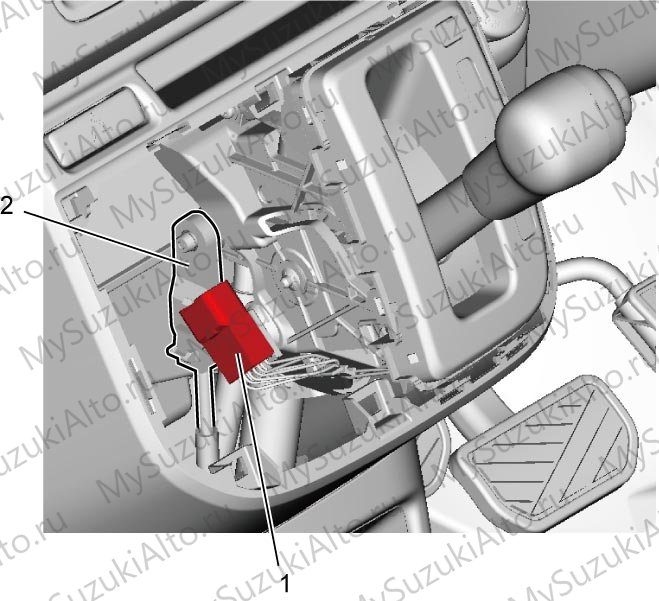

Переключение замок solenoid: проверка

Переключение замок solenoid: проверка — илл. 2

Переключение замок solenoid: проверка — илл. 3

Position detection: проверка

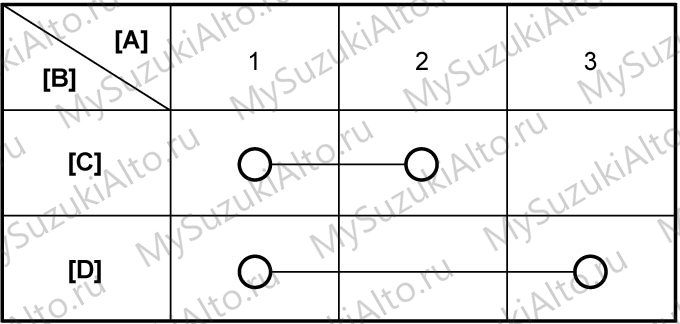

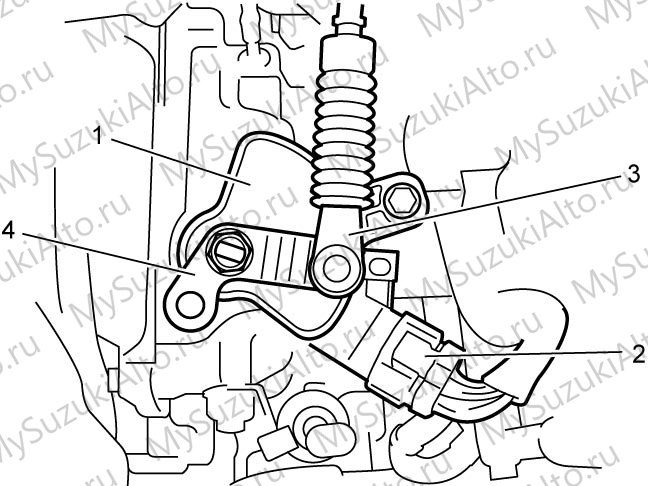

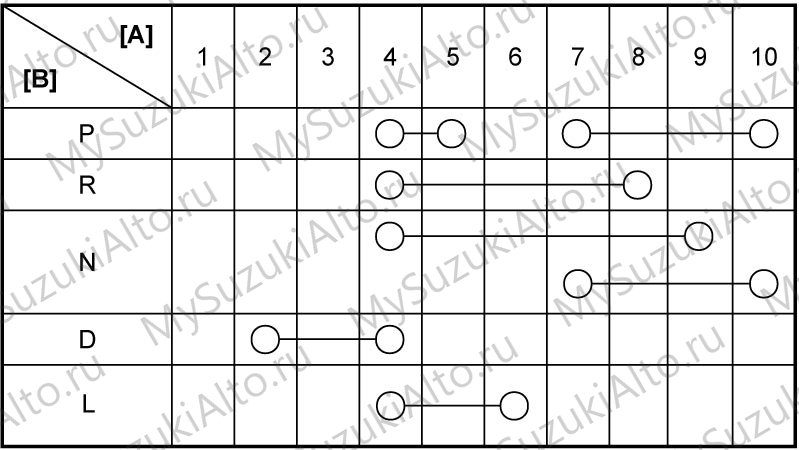

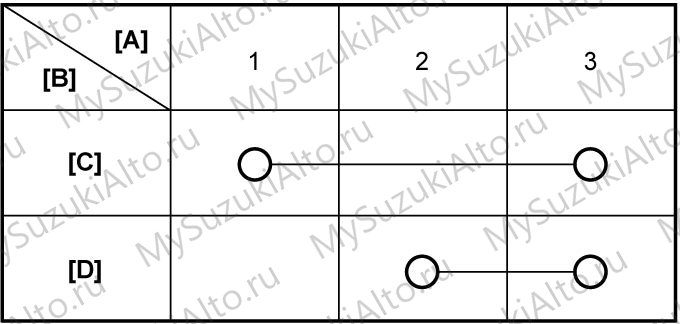

Выключатель: проверка

Mission масло: проверка

Переключение: проверка — илл. 4

Переключение: проверка — илл. 5

Переключение: проверка — илл. 6

CVT: проверка системы

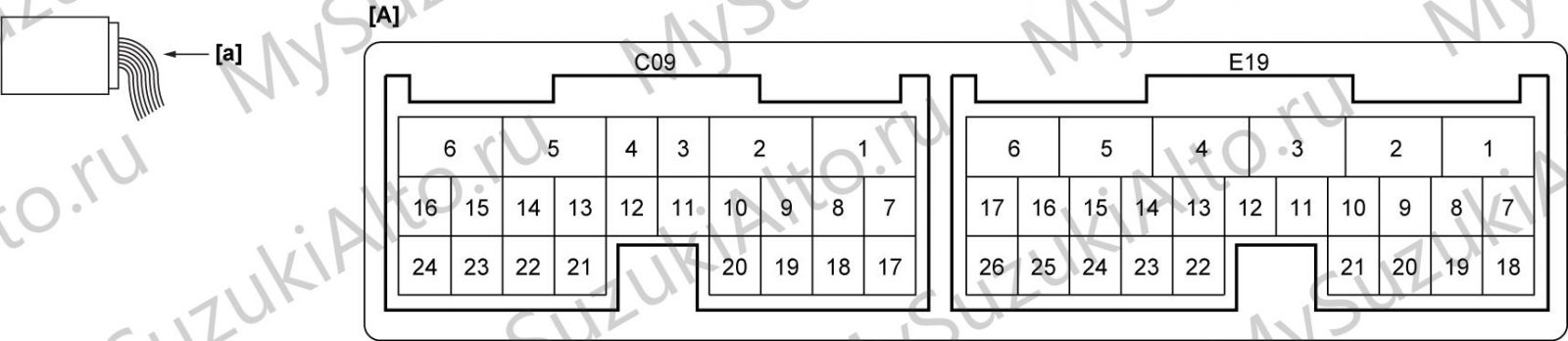

Tcm схема: проверка — илл. 7

Tcm схема: проверка — илл. 8

Tcm схема: проверка — илл. 9

Tcm схема: проверка — илл. 10

Tcm схема: проверка — илл. 11

Tcm схема: проверка — илл. 12

Tcm схема: проверка — илл. 13

Tcm схема: проверка — илл. 14

Tcm схема: проверка — илл. 15

Tcm схема: проверка — илл. 16

Tcm схема: проверка — илл. 17

Tcm схема: проверка — илл. 18

Tcm схема: проверка — илл. 19

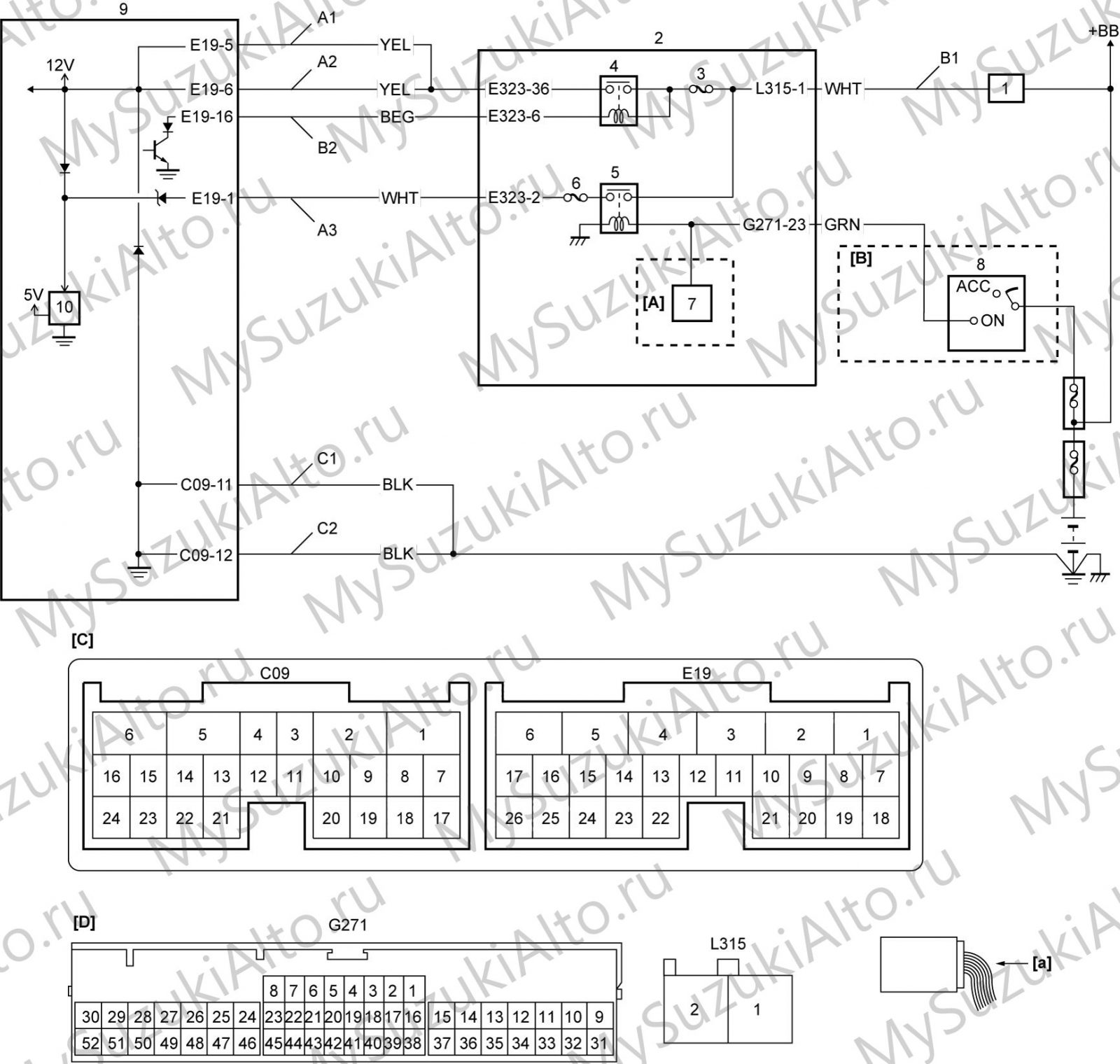

Tcm питание схема ground схема: проверка

Жидкость: проверка

Переключение: проверка — илл. 7

Переключение: проверка — илл. 8

Переключение: проверка — илл. 9

Масляный поддон: проверка

Масляный поддон: проверка — илл. 2

Клапан: проверка

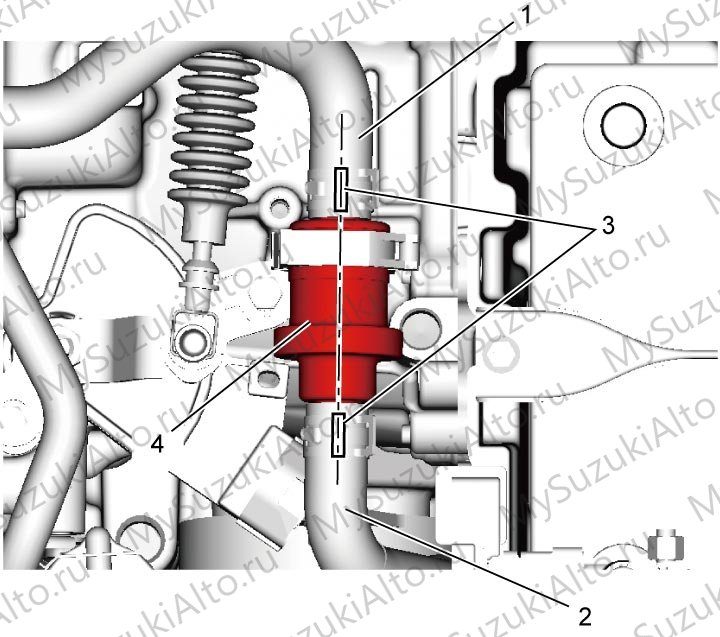

Шланг: проверка

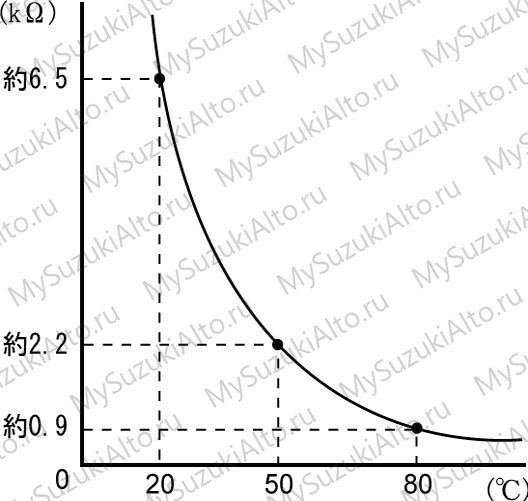

Датчик температуры: проверка

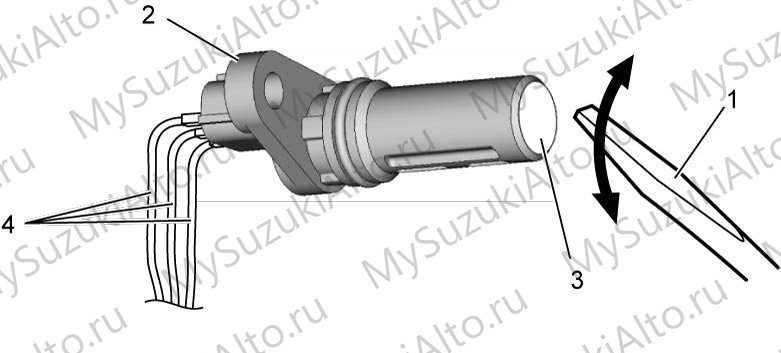

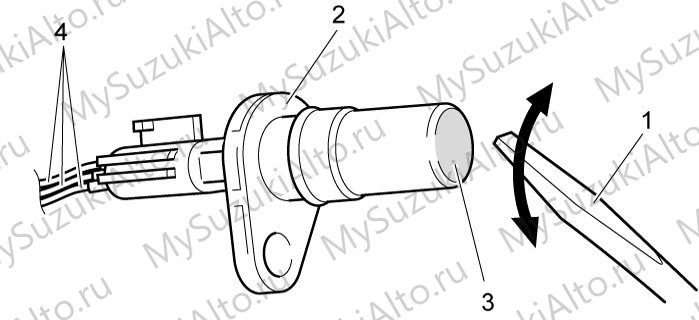

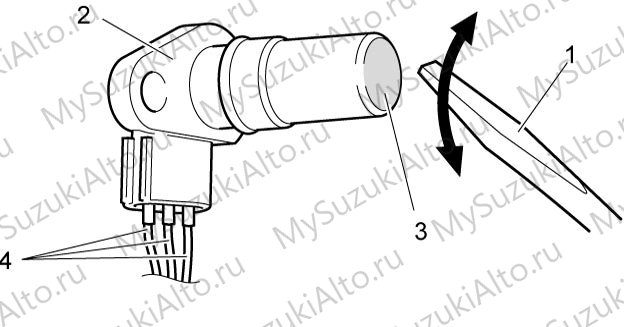

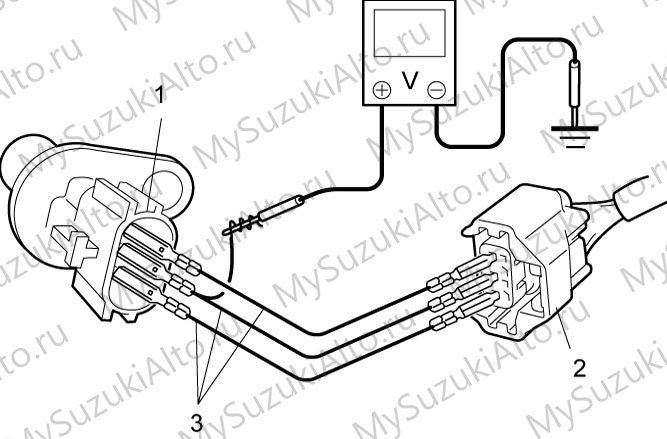

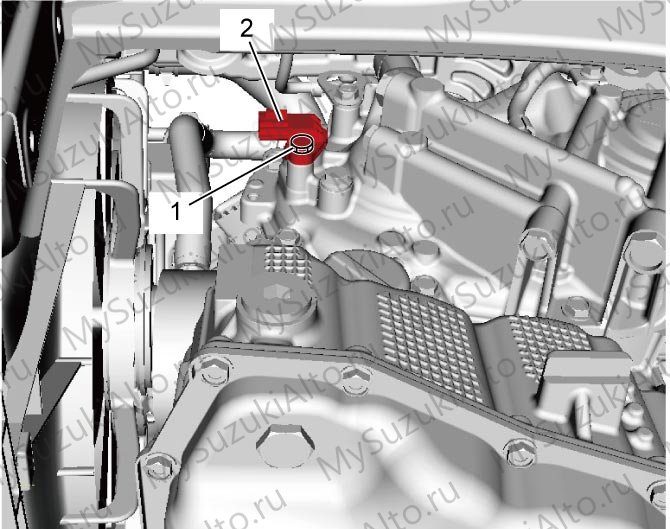

Датчик: проверка

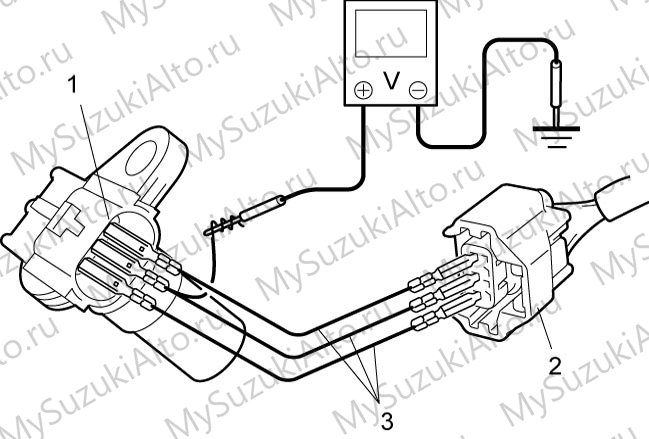

Датчик: проверка — илл. 2

Датчик: проверка — илл. 3

Датчик: проверка — илл. 4

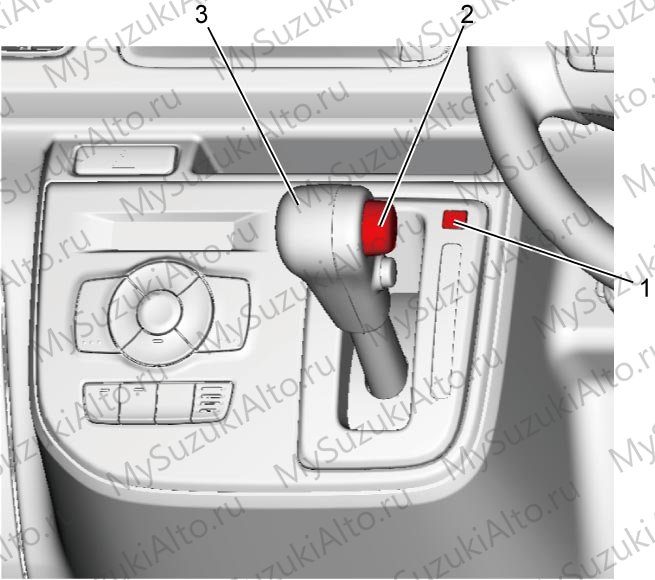

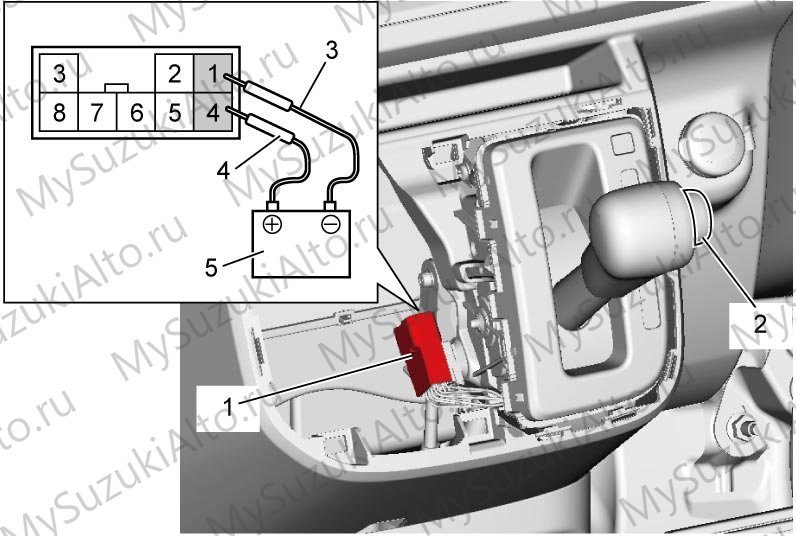

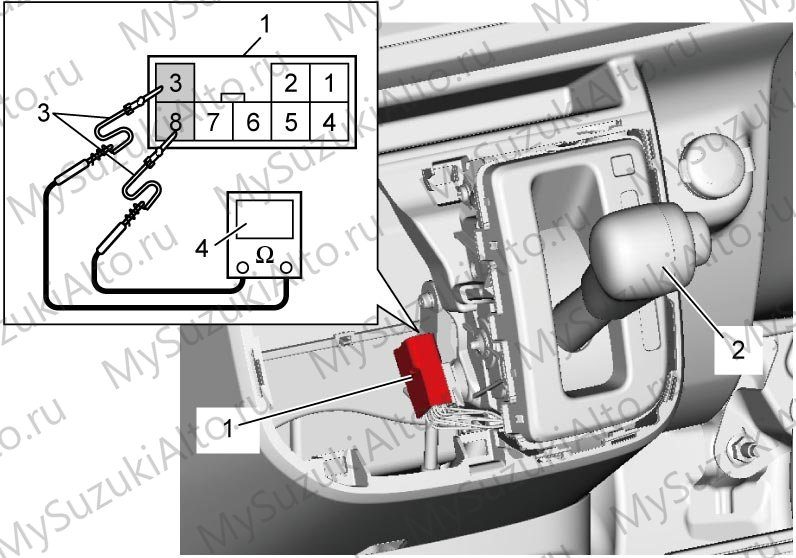

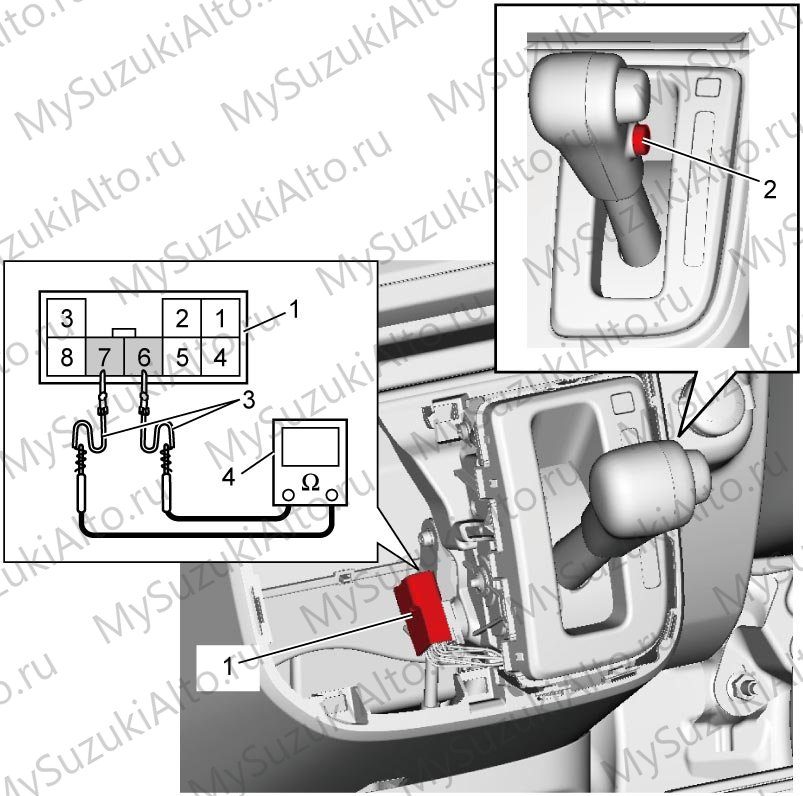

Переключение замок solenoid: проверка — илл. 4

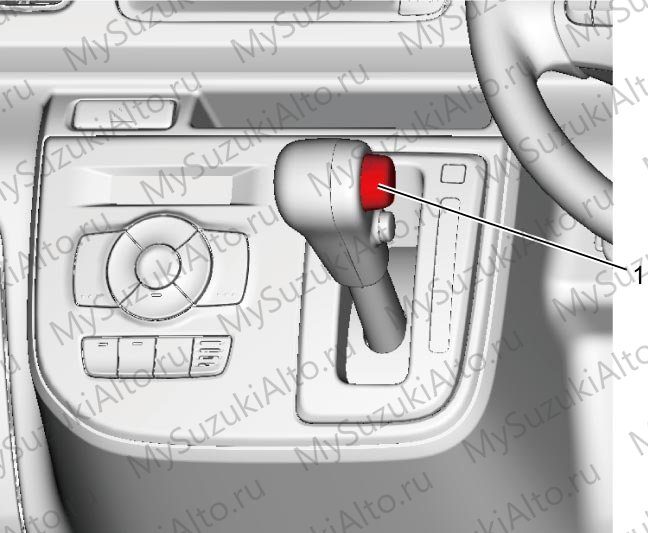

Переключение замок solenoid: проверка — илл. 5

Переключение замок solenoid: проверка — илл. 6

Mode: проверка

Position detection: проверка — илл. 2

Коды неисправностей AGS

Код	Название (сокращённо)
P0070	Датчик наружной температуры
P0560	Питание зажигания и резервное питание TCM
P0562	Резервное питание TCM понижено
P0572 / P0573	Выключатель стоп-сигналов: нет сигнала / постоянно включён
P0602	Внутренняя ошибка TCM (программа)
P0604 / P060A / P062F	Внутренние ошибки TCM (RAM, субпроцессор, EEPROM_1)
P0615	Система реле стартера (только NA)
P0715 / P0716	Датчик скорости сцепления: система / характеристика
P0720 / P0721	Датчик скорости автомобиля: система / характеристика
P07BE	Выключатель положения парковки
P0805	Датчик положения сцепления
P080A / P185A / P185B	Не выполнено обучение сцепления (контакт, крайнее положение, ход)
P0840 / P0841	Датчик давления: система / характеристика
P0904 / P0914	Датчик положения выбора / переключения
P0944 / P0945	Низкое рабочее давление / питание электромасляного насоса
P1702 / P1704	Внутренние ошибки TCM (ROM, EEPROM_3)

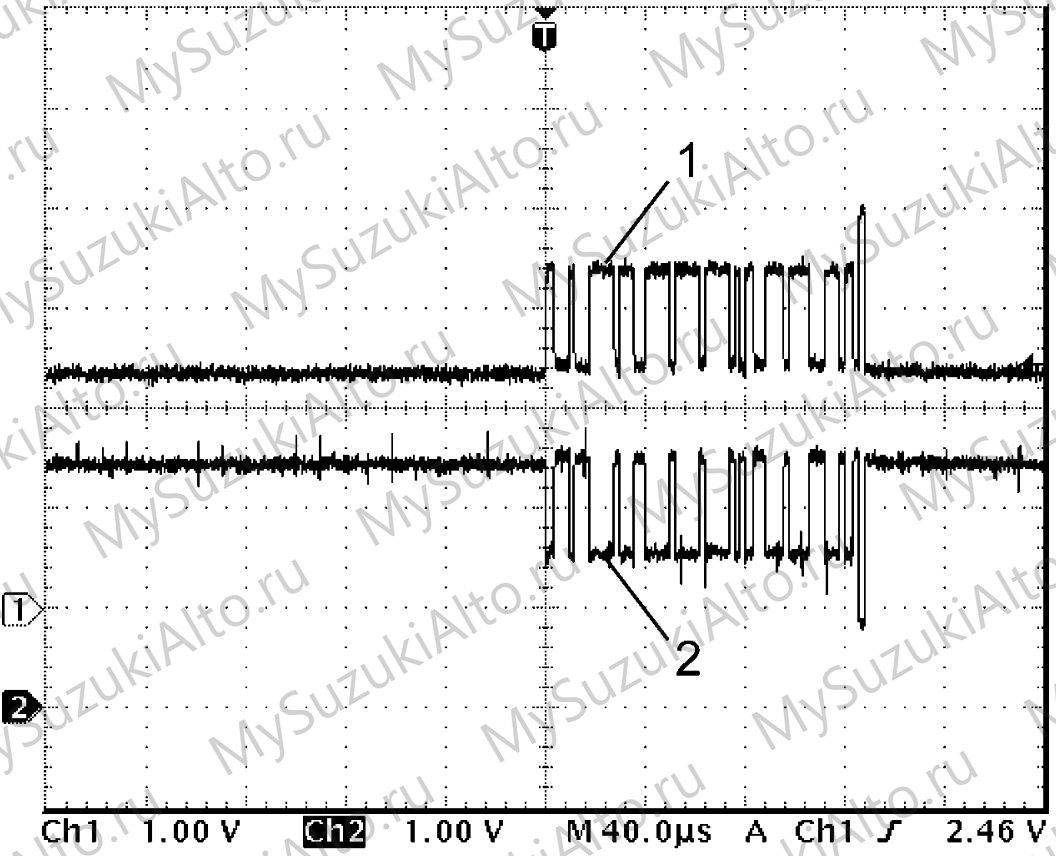

P1706 / P1707	Ошибки передачи данных и запроса снижения момента по CAN
P1711 / P1712	Пониженное напряжение питания TCM
P1844	Не выполнено начальное обучение передач
P184A	Характеристика электромасляного насоса
P184B / P184C	Драйвер соленоидов «A»: характеристика / неисправность
P184D	Драйвер соленоидов «B»: характеристика
P184E / P184F	Питание управления TCM / система удержания питания
P1850 / P1851 / P1888 / P1889	Соленоиды переключения №1 и №2, соленоид сцепления, соленоид выбора
P1852 / P1853	Питание датчиков: группа «A» / группа «B»
P1854 / P1855	Внутреннее питание драйвера соленоидов: низкое / высокое
P185C	Система реле электромасляного насоса
P185E / P185F	Функция безопасности основного процессора / связь процессоров
P1884 / P1885 / P1886	Реле фонарей заднего хода / выключатель двери водителя / ошибка RAM CAN
P188A…P188F	Датчик рычага выбора: ошибки «A»–«F»
P1902	Питание датчика рычага выбора
P1903 / P1904	Заклинивание сцепления: не выключается перед переключением / включается при переключении
P1905	Неисправность управления сцеплением (резкое включение или заклинивание)
P1906 / P1907 / P1908 / P1909	Заклинивание передачи / неверный выбор / невключение передачи / самопроизвольное выключение

Вариатор CVT

Состав и проверки

Базовые проверки: визуальный осмотр, дорожный тест, стоп-тест (stall test), тест запаздывания (time lag test), проверка вторичного давления (давления линии) и тест положения P.
Диагностика по симптомам и самодиагностика выполняются через Suzuki SDT-II: чтение кодов, список данных, активные тесты, обучение.

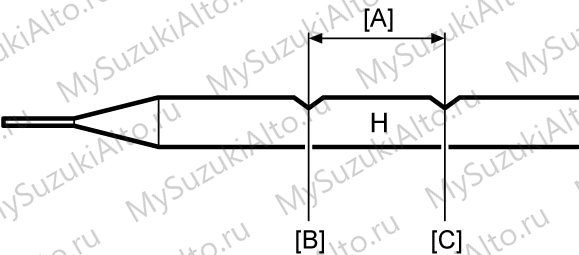

Жидкость CVT: уровень проверяется по пробке, замена — через сливную и заливную пробки, сливная пробка затягивается моментом 34 Н·м.

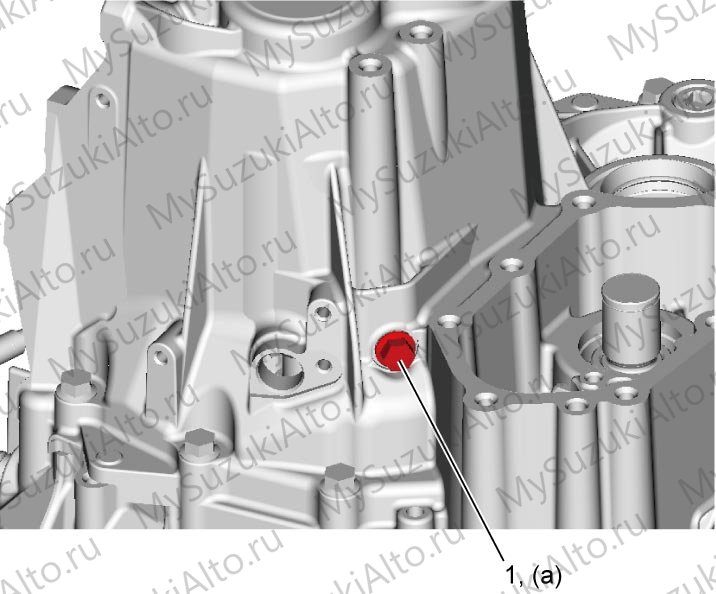

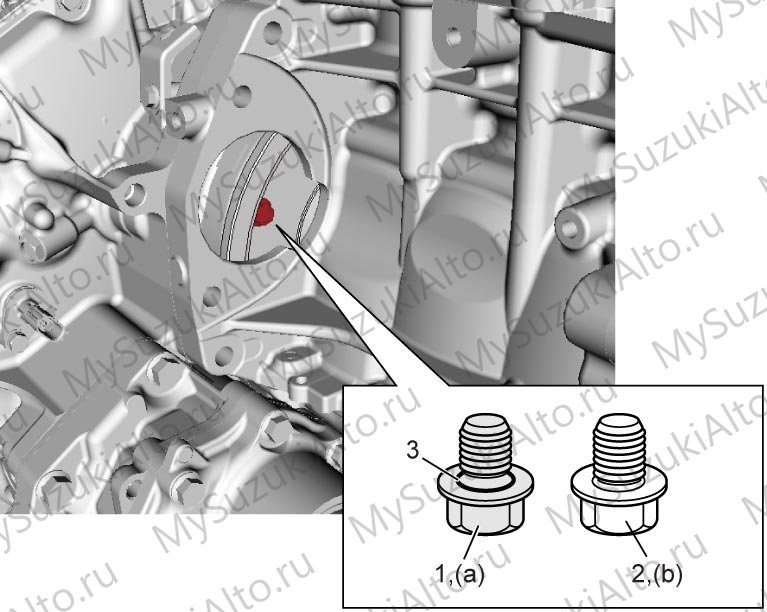

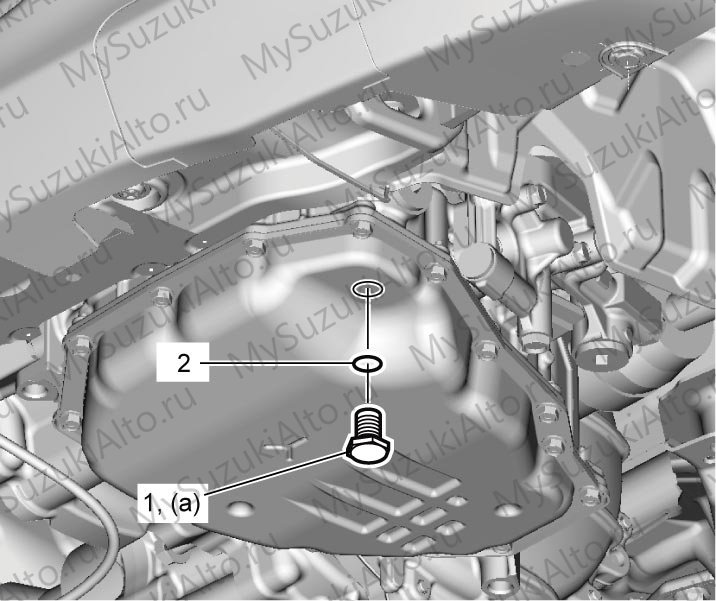

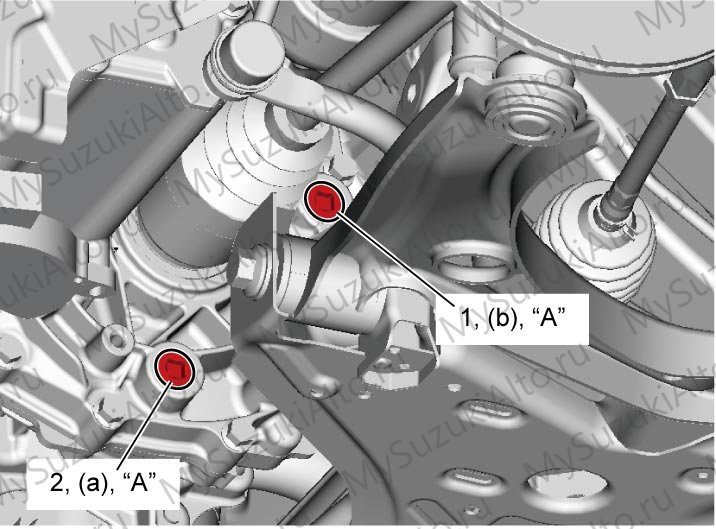

Слив и заливка жидкости CVT через сливную пробку и трубку щупа

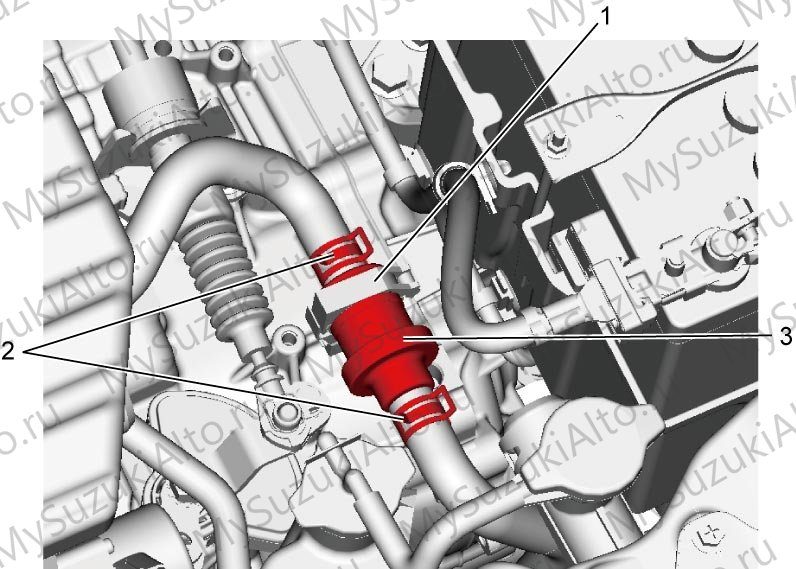

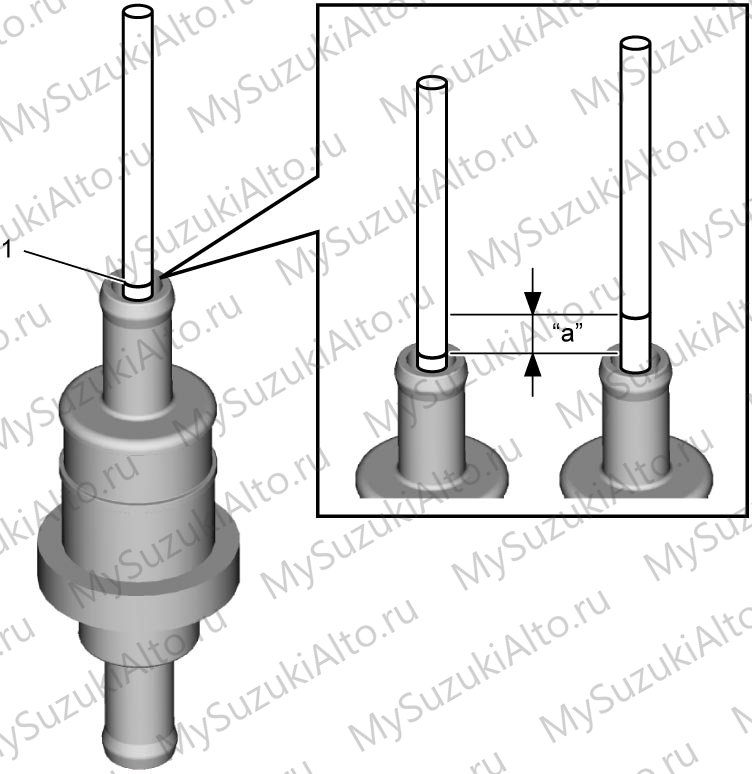

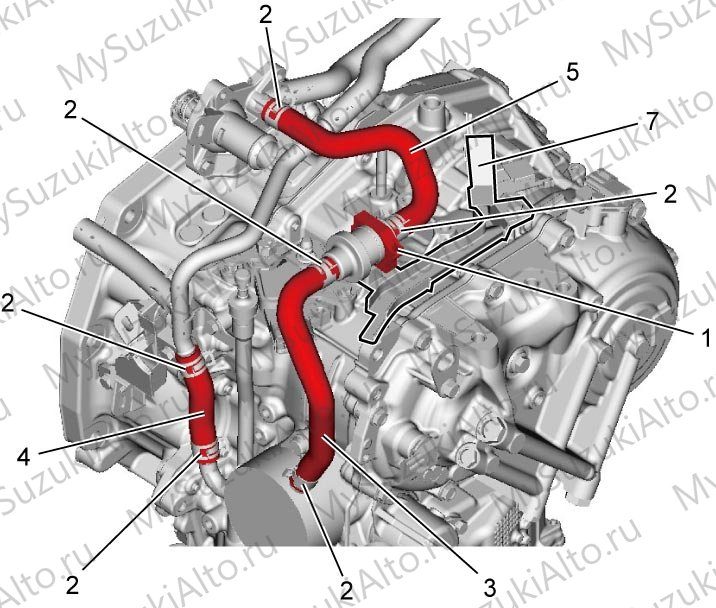

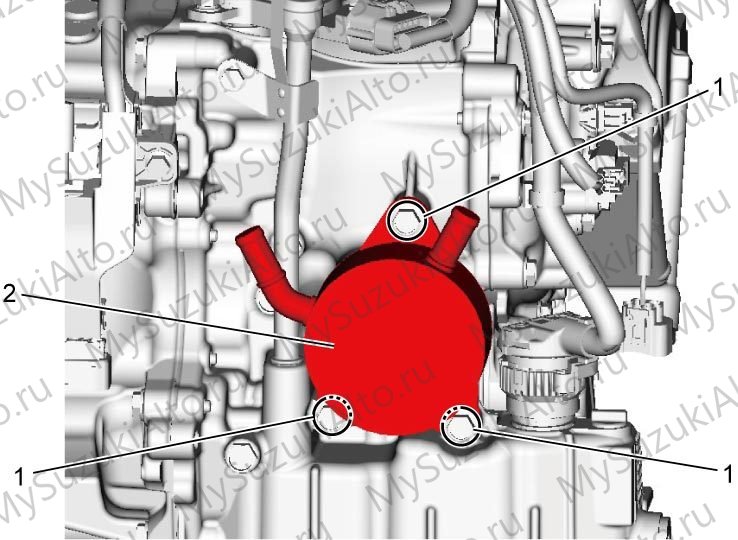

Маслоохладитель CVT и его шланги

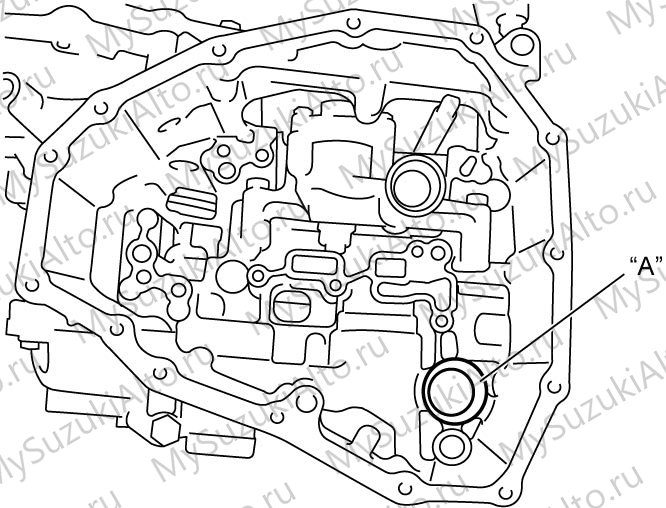

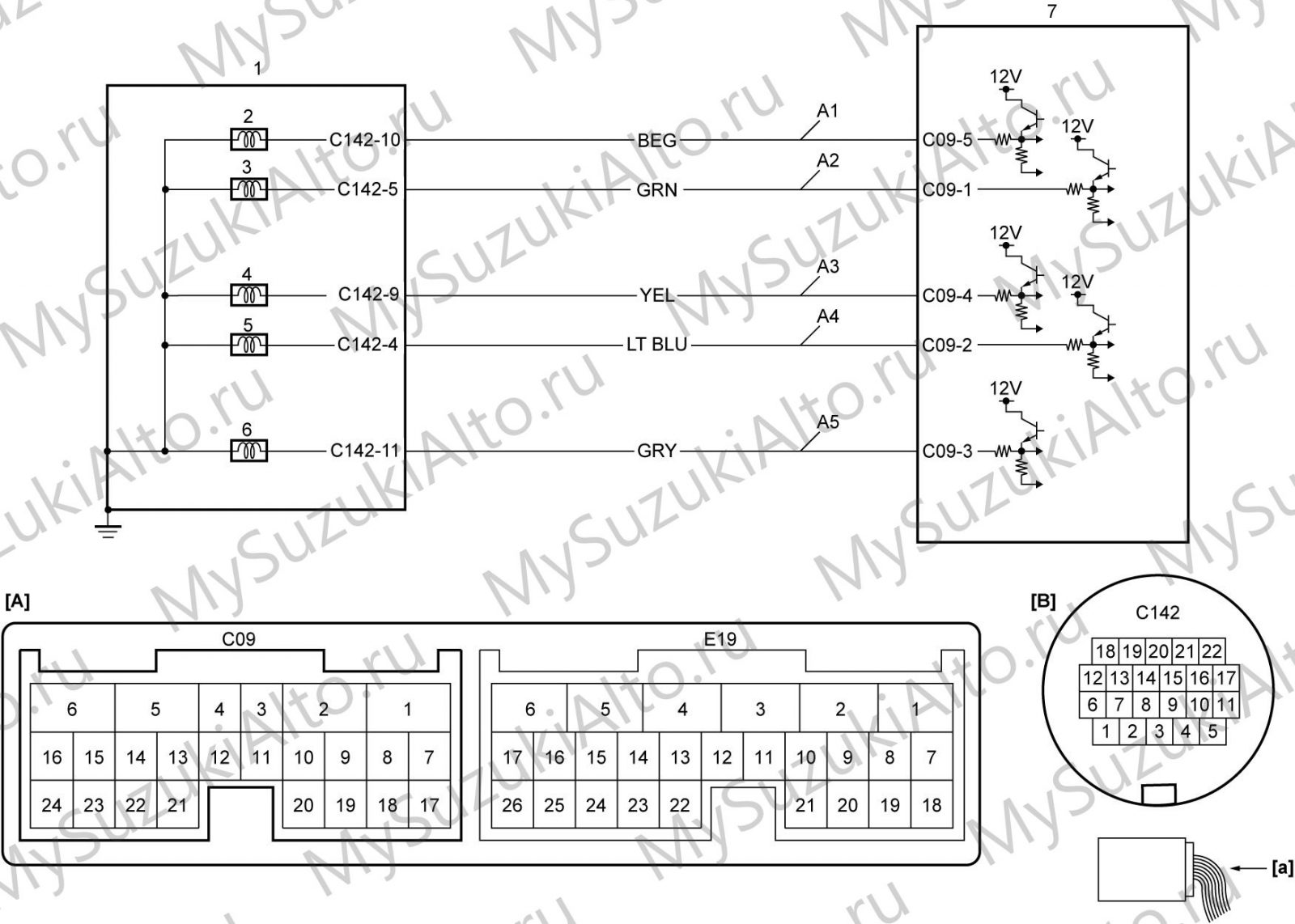

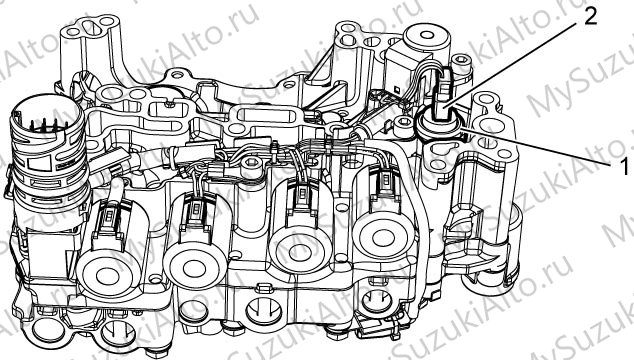

Проверка соленоидов гидроблока

Коды неисправностей CVT

Код	Название (сокращённо)
P0602 / P062F	Внутренние ошибки TCM (программа) и сборки CVT (ROM)
P0703	Выключатель стоп-сигналов
P0705 / P0707	Выключатель диапазонов: несколько сигналов / нет сигнала
P0711 / P0712 / P0713	Датчик температуры жидкости CVT: характеристика / низкий / высокий
P0717 / P0793	Датчик частоты вращения ведущего / ведомого шкива
P0722	Датчик скорости автомобиля
P0741	Характеристика соленоида блокировки гидротрансформатора
P0796 / P0797	Соленоид низкой передачи тормоза: застрял выключенным / включённым
P0841 / P0842 / P0843	Датчик вторичного давления: характеристика / низкий / высокий
P0961 / P0965	Характеристика соленоидов давления линии и ведущего шкива
P0962 / P0963, P0966 / P0967, P0970 / P0971	Соленоиды давления линии, ведущего шкива и низкой передачи: низкий / высокий уровень
P1702 / P1704 / P1703	Внутренние ошибки TCM и ошибка данных ABS по CAN
P1706 / P1711 / P1712	Передача данных по CAN, пониженное напряжение TCM, реле CVT
P1715	Датчик общей частоты вращения
P1825 / P1826	Данные обучения CVT: несовпадение / ошибка связи
P2714 / P2715 / P2720 / P2721	Соленоид высокой передачи и тормоза заднего хода: заклинивание и уровни сигнала
P2763 / P2764	Соленоид блокировки гидротрансформатора: высокий / низкий уровень
U0073, U0100, U0121, U0140, U0155, U1082	Ошибки шины CAN: bus off и потеря приёма от ECM, ESP, BCM, комбинации приборов и контроллера ENG A-STOP

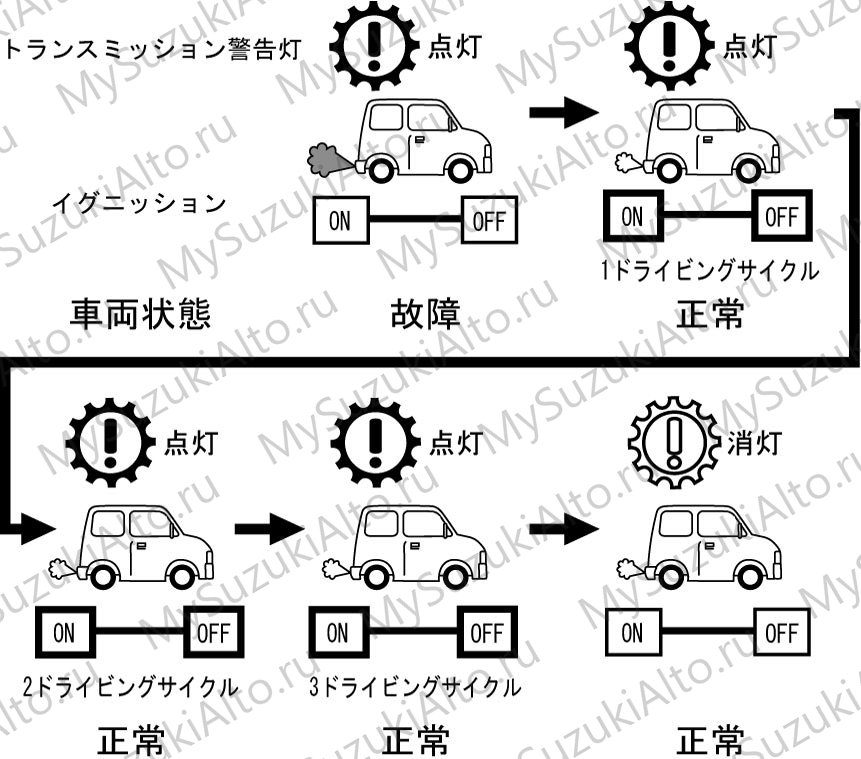

При появлении кода контроллер переходит в отказоустойчивый режим: часть функций коробки ограничивается или отключается до устранения неисправности; конкретные условия указаны в таблице отказоустойчивого управления для каждого кода.

Моменты затяжки

Соединение	AGS	CVT
Пробка уровня / слива	21 / 21 Н·м	— / 34 Н·м

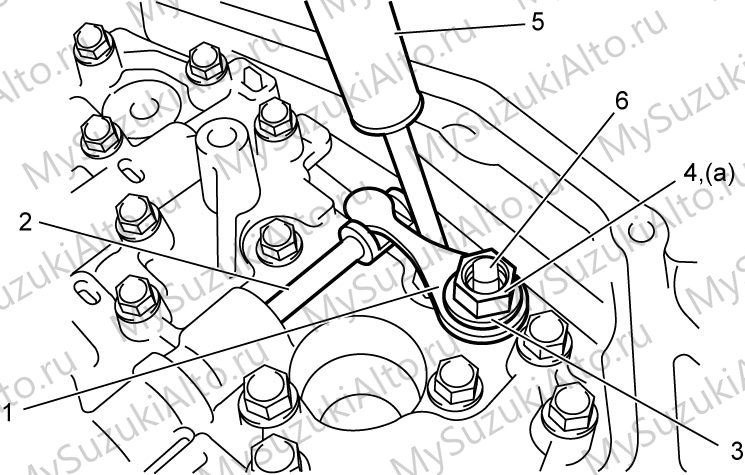

Гайка рычага вала переключения	23 Н·м	17 / 12 Н·м

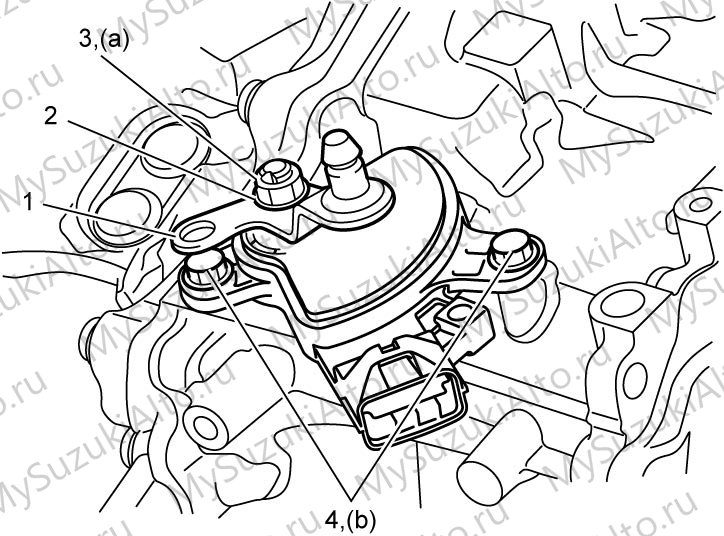

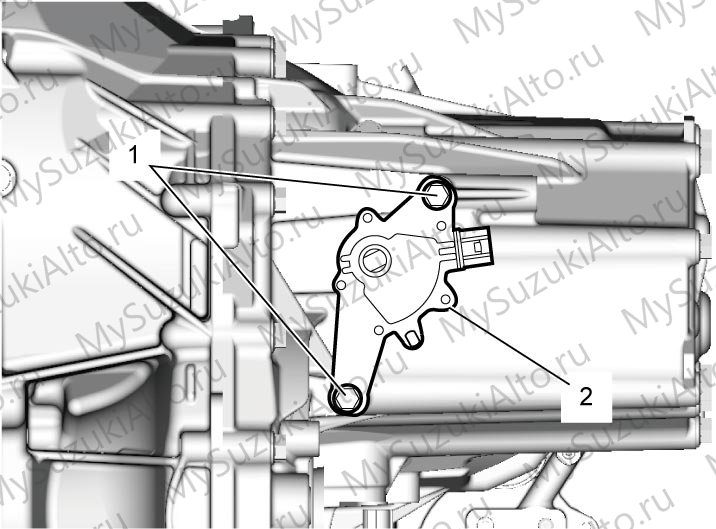

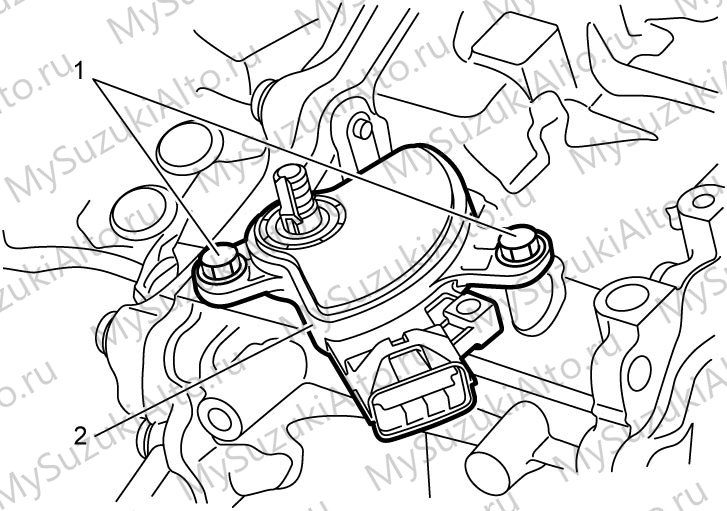

Болт выключателя диапазонов	10 Н·м	5,9 Н·м
Болт и гайка актуатора AGS	23 Н·м	—
Болт датчика скорости / датчиков шкивов	10 Н·м	5,9 Н·м
Крепёж коробки	23 Н·м	—

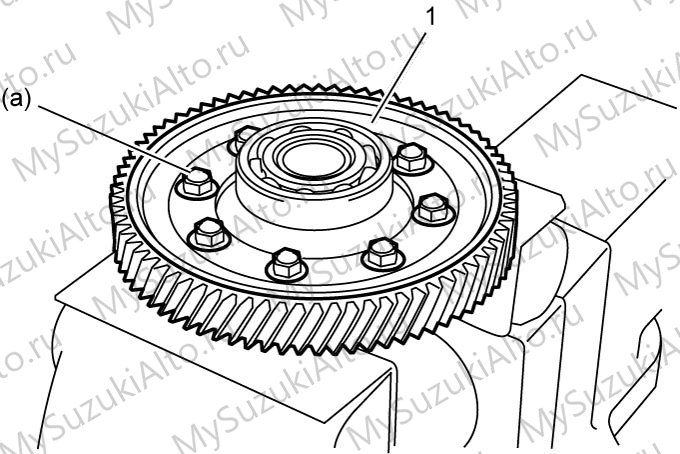

Болт главной передачи	100 Н·м	—
Болты гидротрансформатора	—	25 Н·м
Болт маслоприёмника CVT / болты гидроблока	—	7,9 Н·м
Датчик вторичного давления	—	13 Н·м
Болт маслоохладителя CVT	—	13 Н·м
Гайка и болт рычага выбора диапазонов	13 Н·м	13 Н·м
Винт рукоятки рычага	3,0 Н·м	2,5 Н·м

Механическая коробка и сцепление — на странице 5B–5C; приводы и редукторы — на странице 3A–3D; коды неисправностей двигателя — на странице Коды неисправностей R06A.

Иллюстрации руководства

Узел

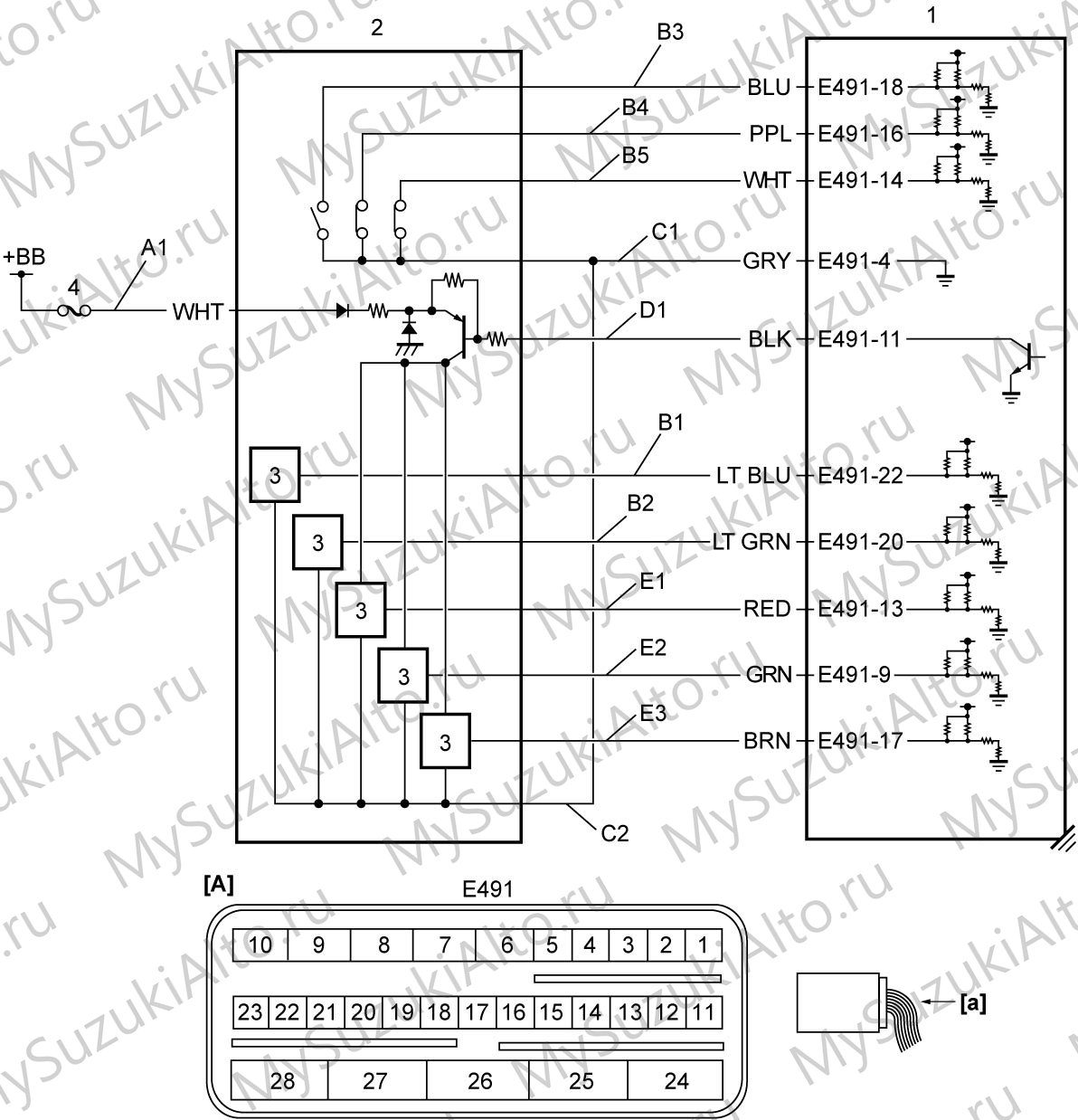

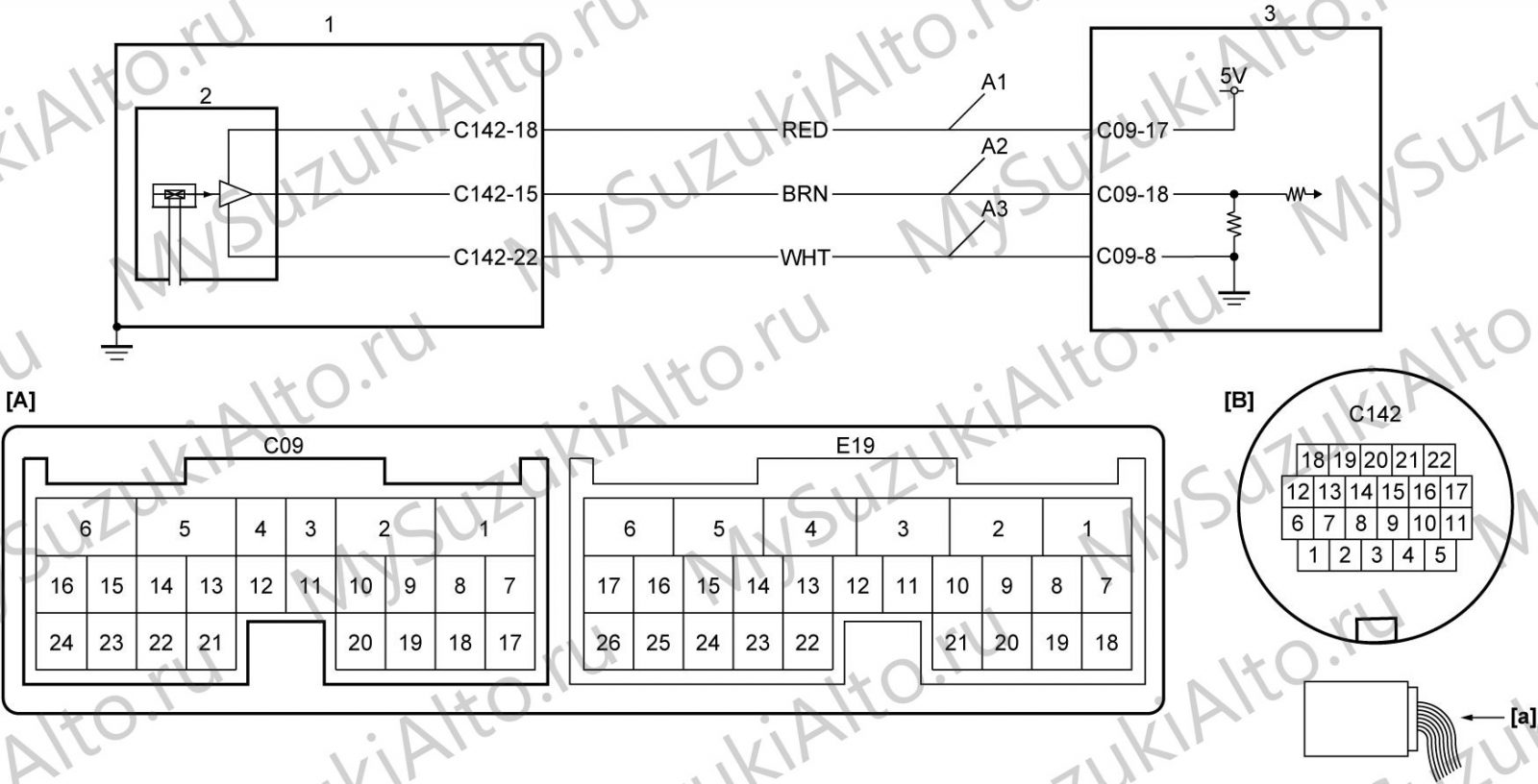

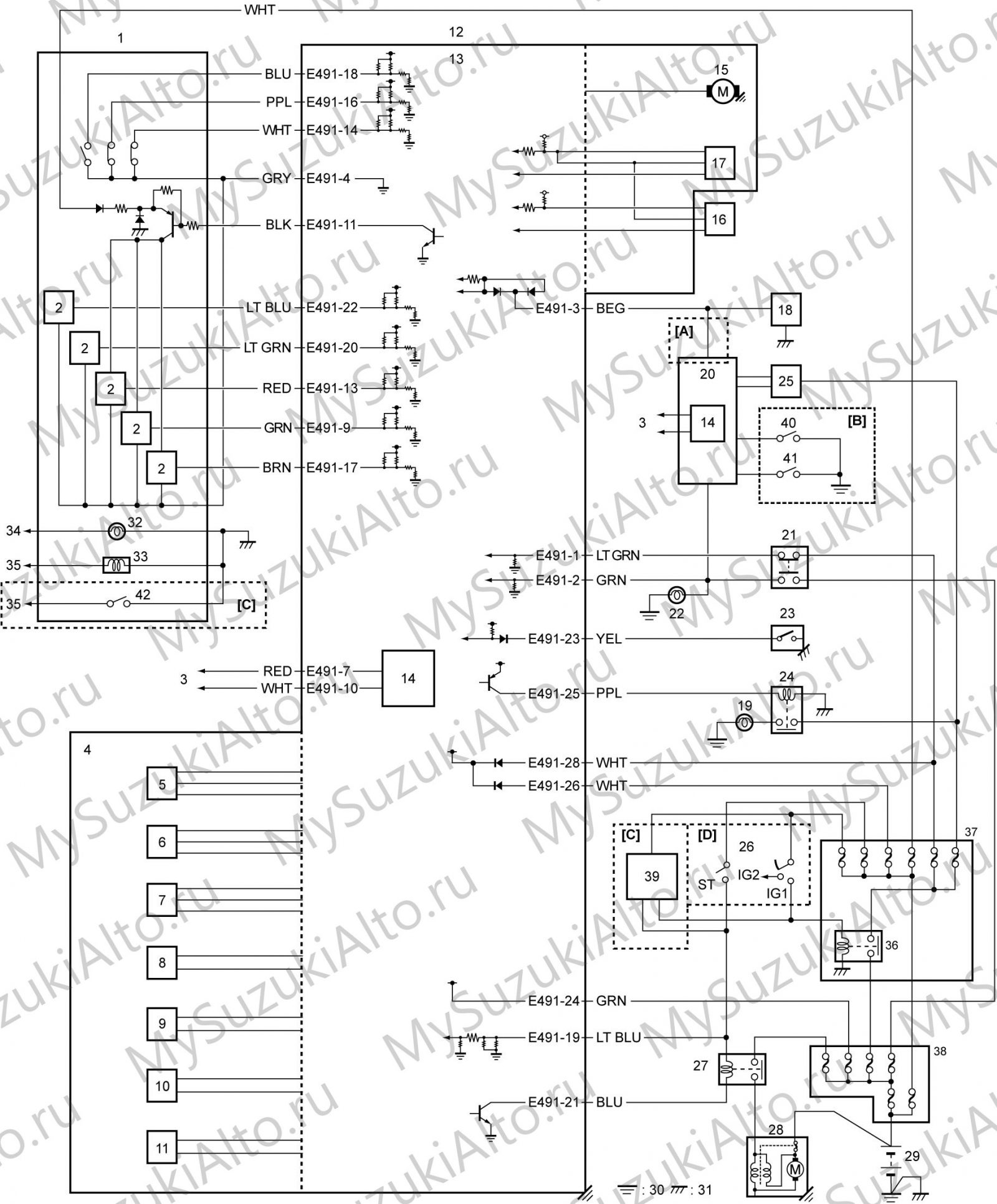

Система: схема электрических соединений

Система: схема электрических соединений — илл. 2

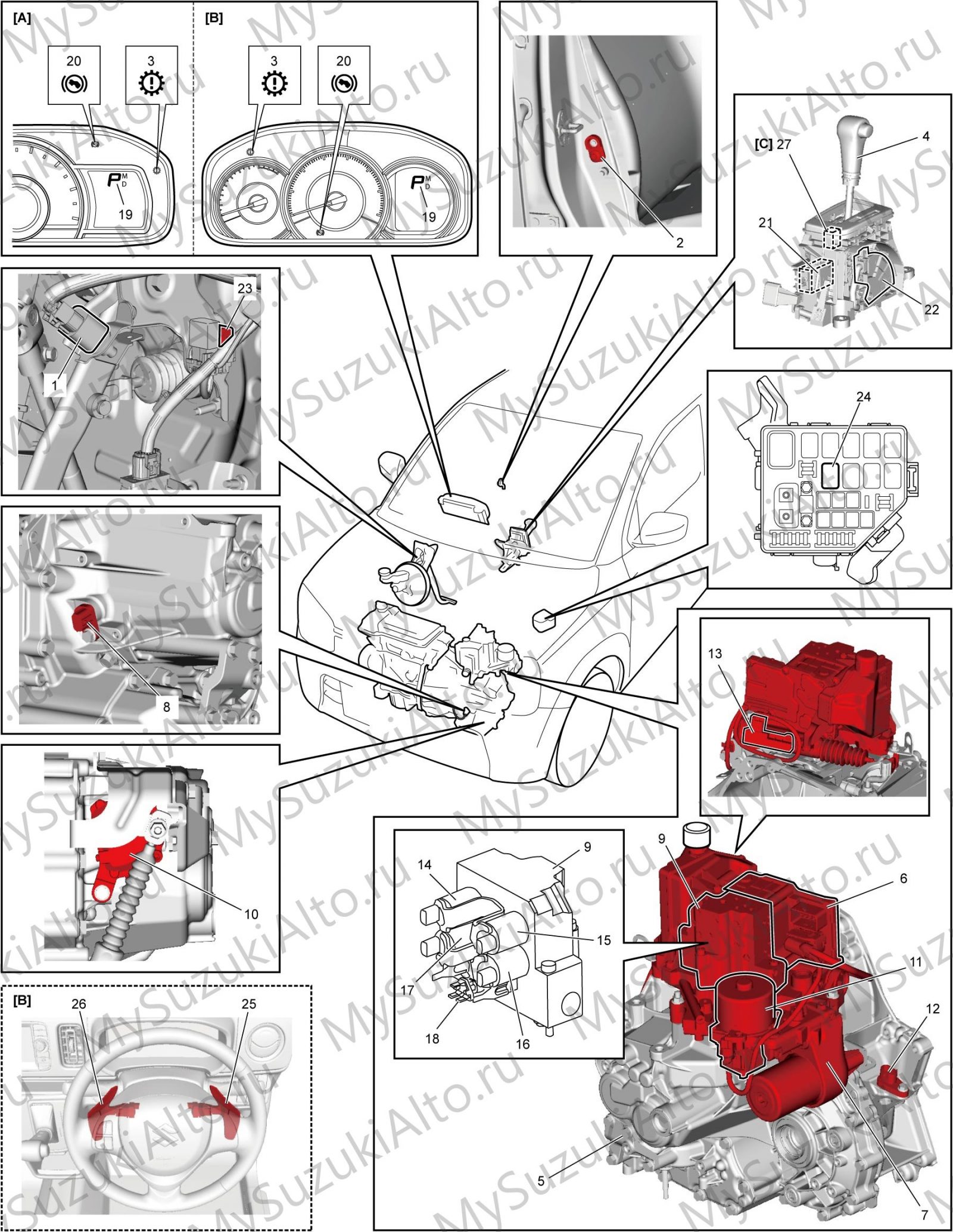

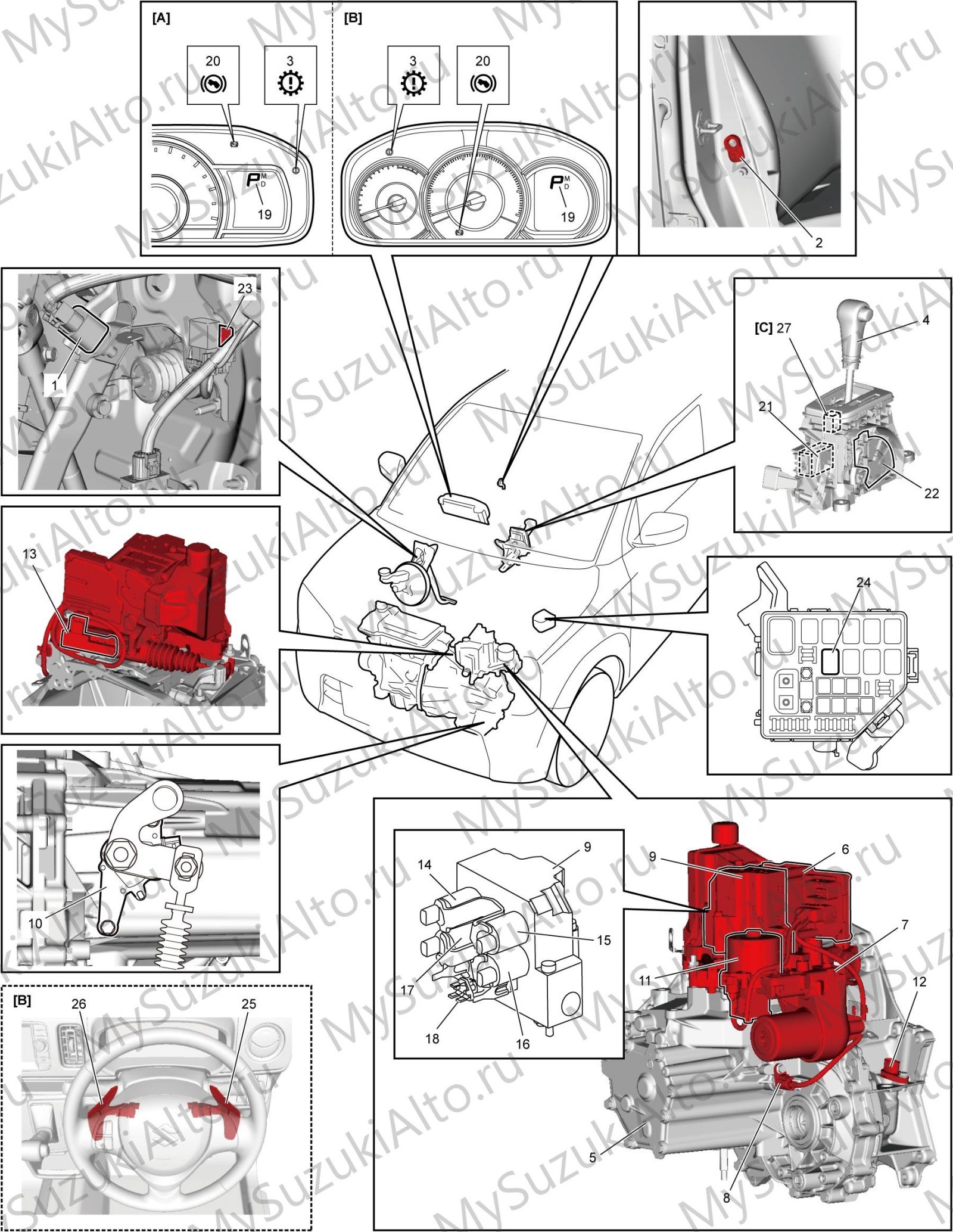

Система: конфигурационная схема

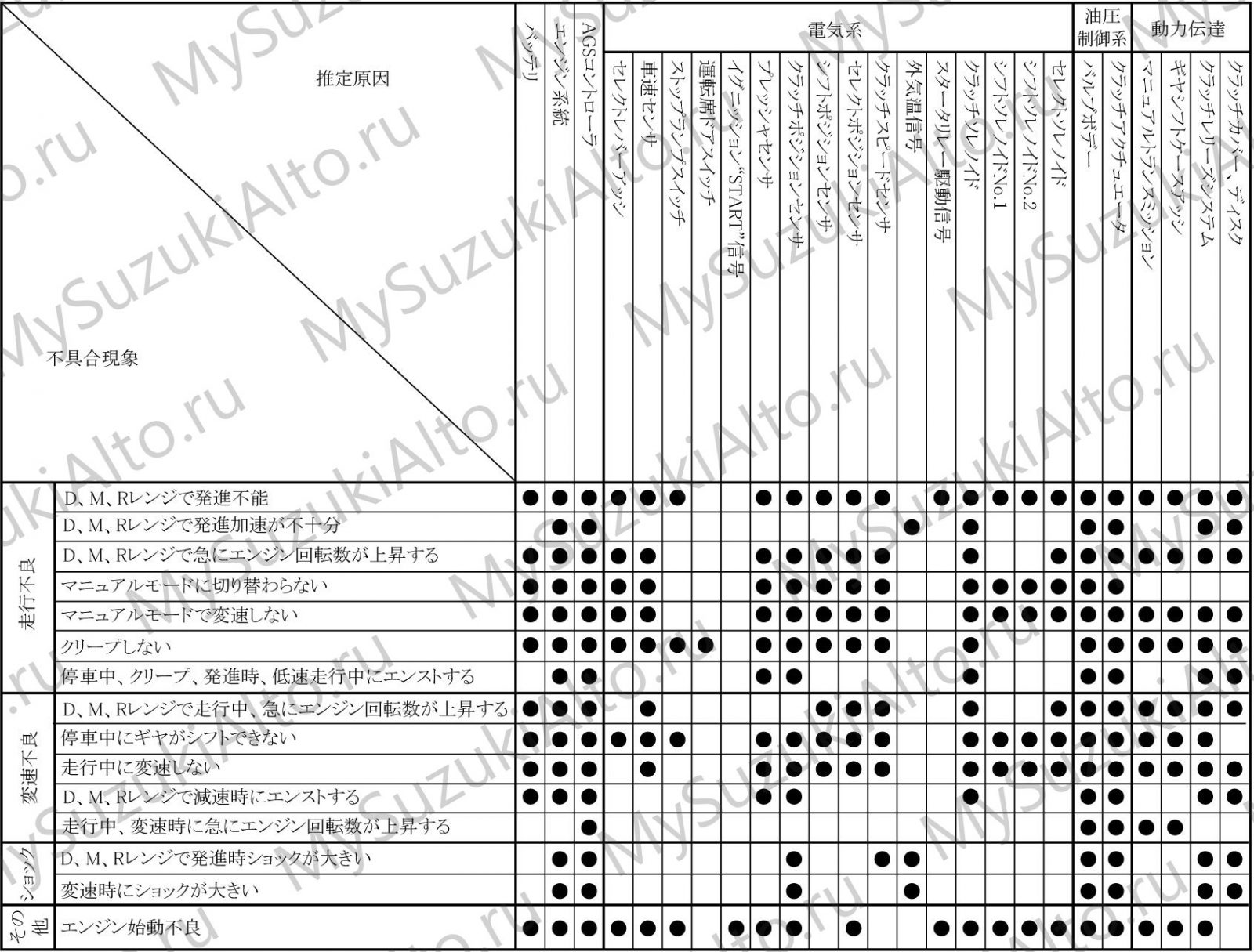

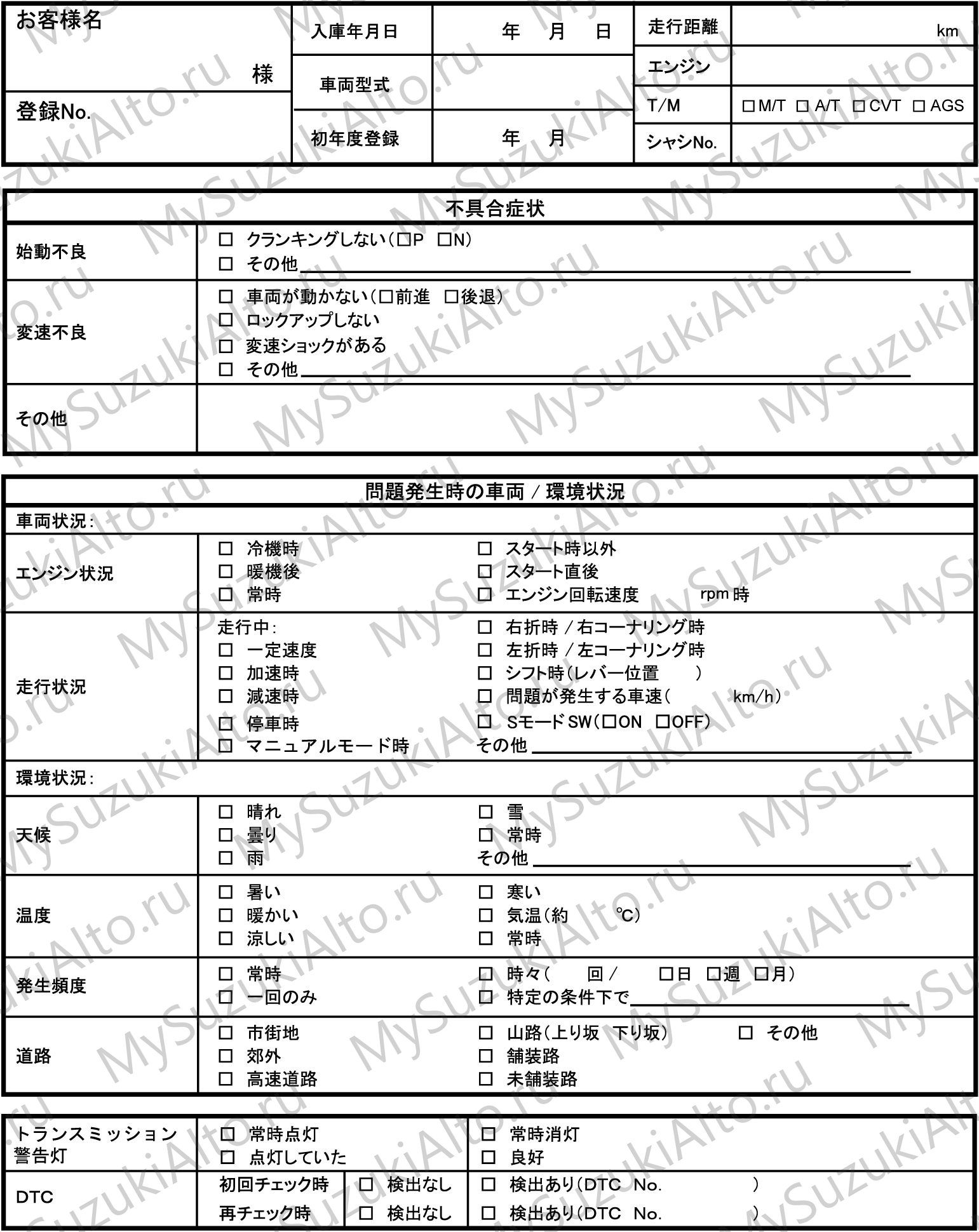

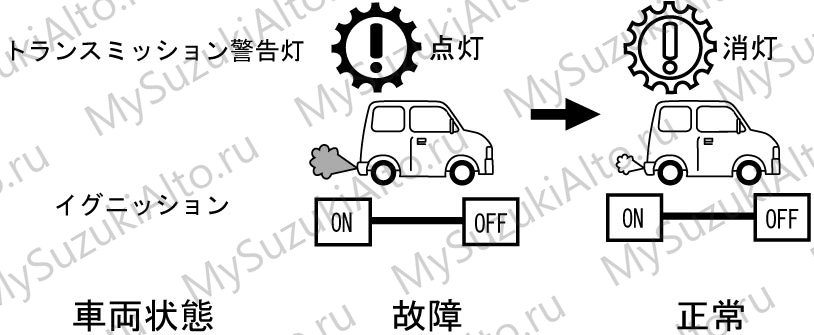

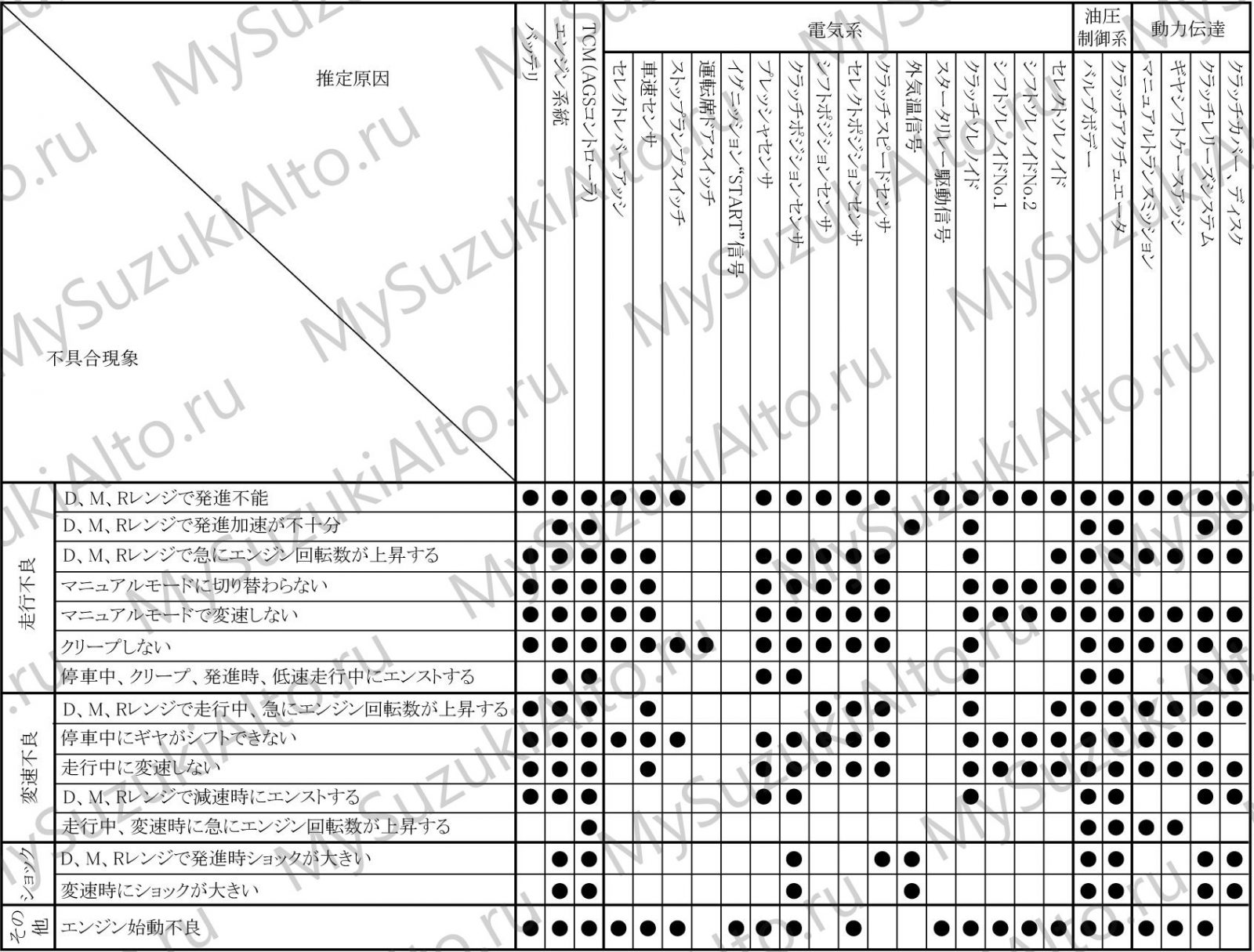

AGS failure symptom: диагностика

Диагностика через самодиагностику

Диагностика через самодиагностику — илл. 2

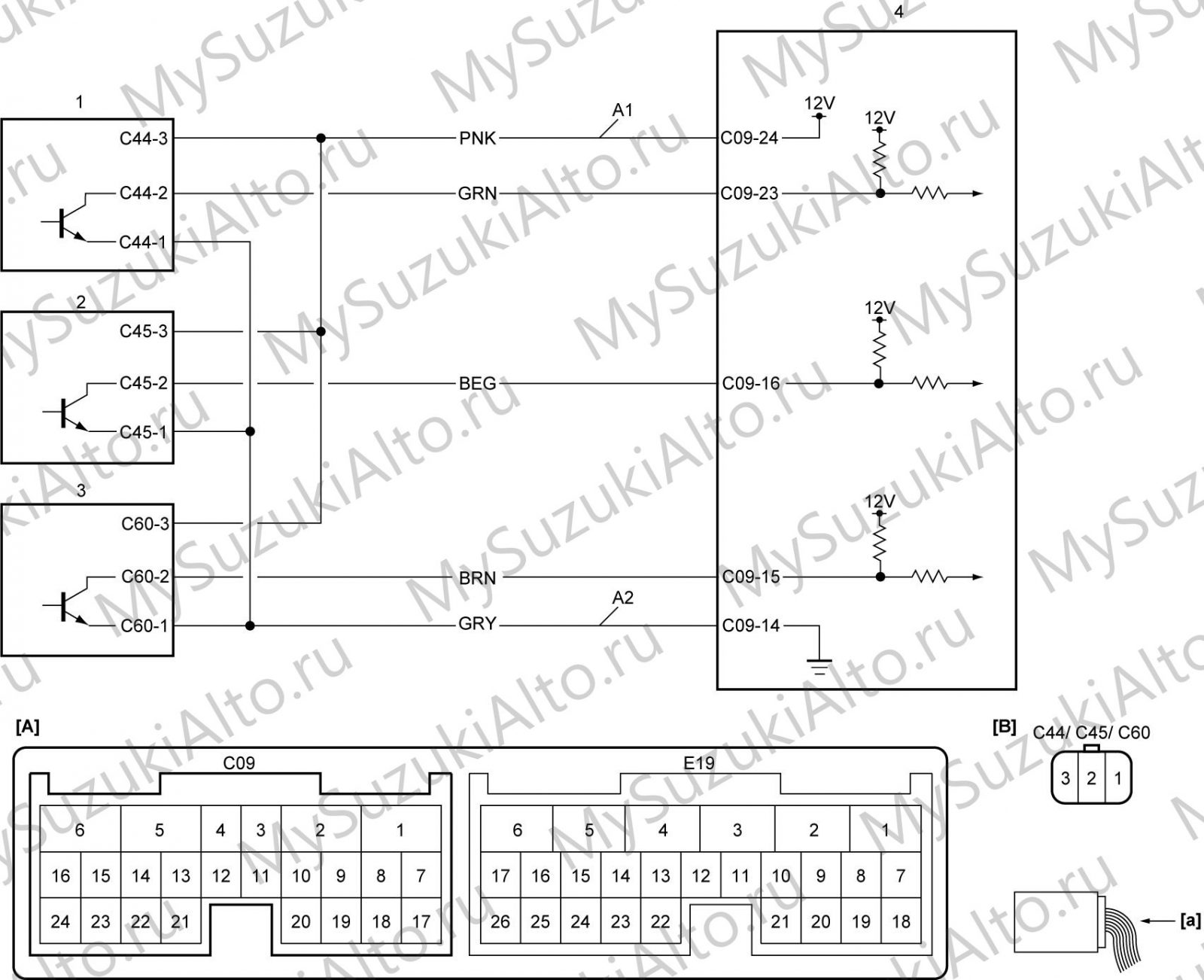

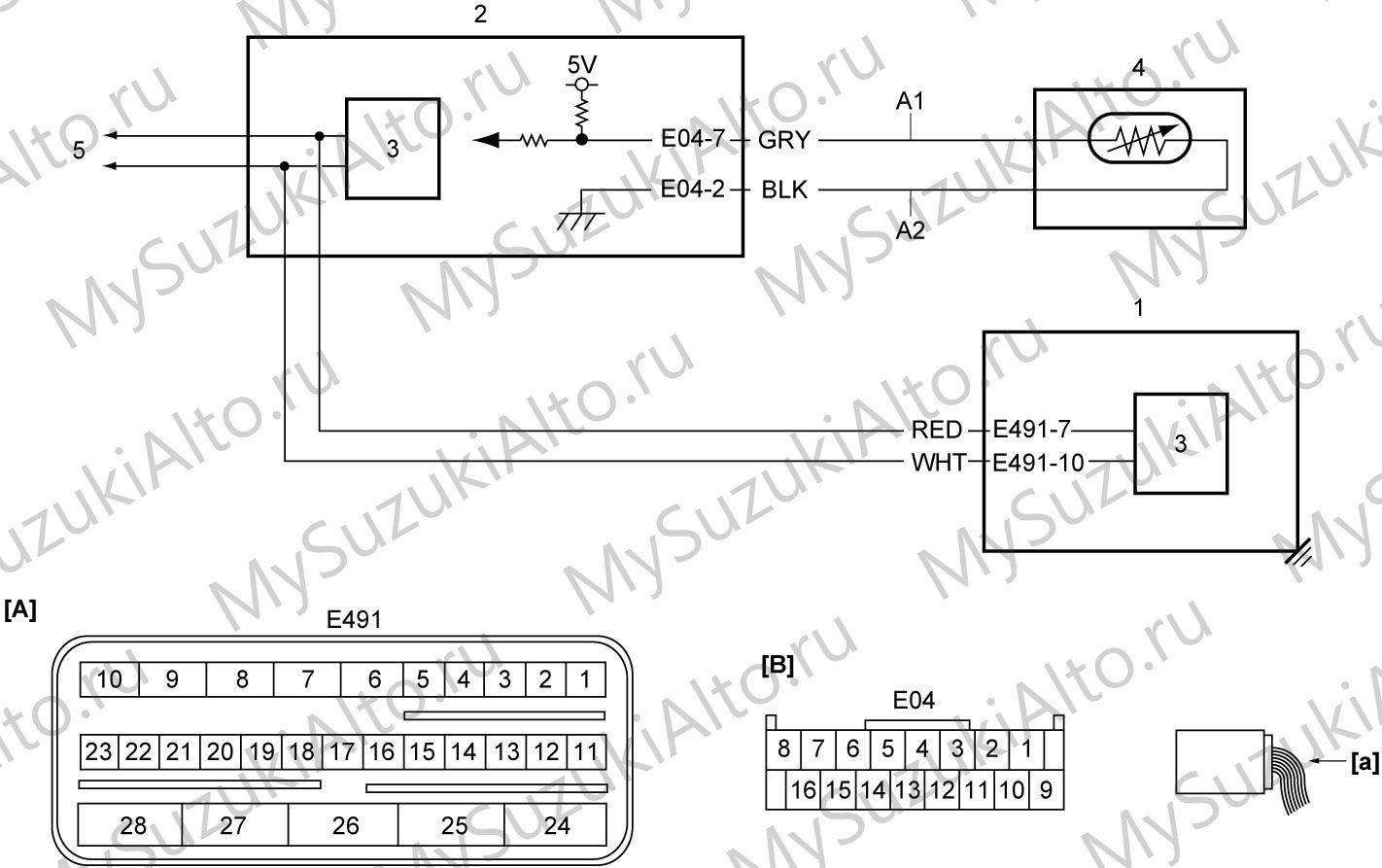

Код P0070: проверка цепи

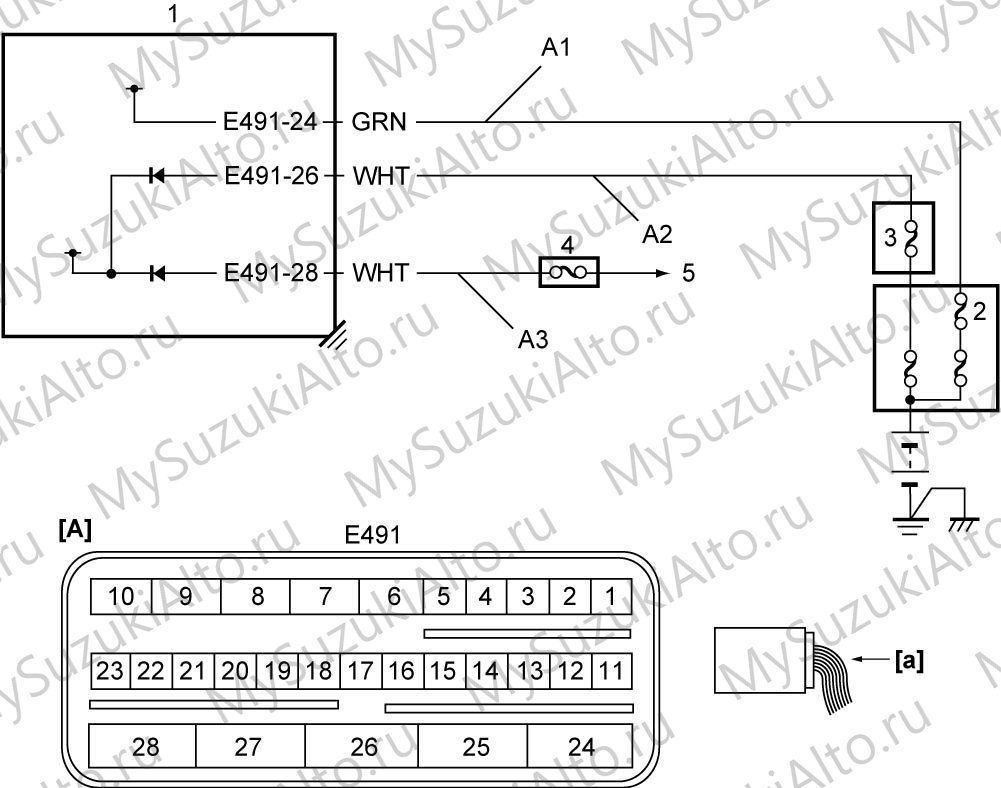

Код P0560/P0562/P1711: проверка цепи

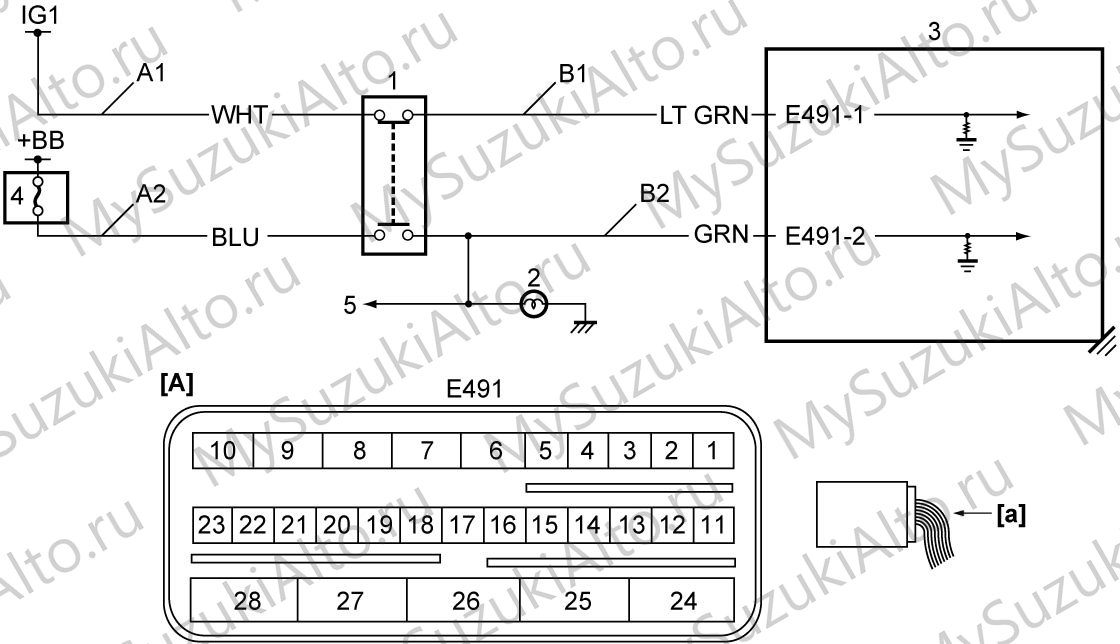

Код P0572/P0573: проверка цепи

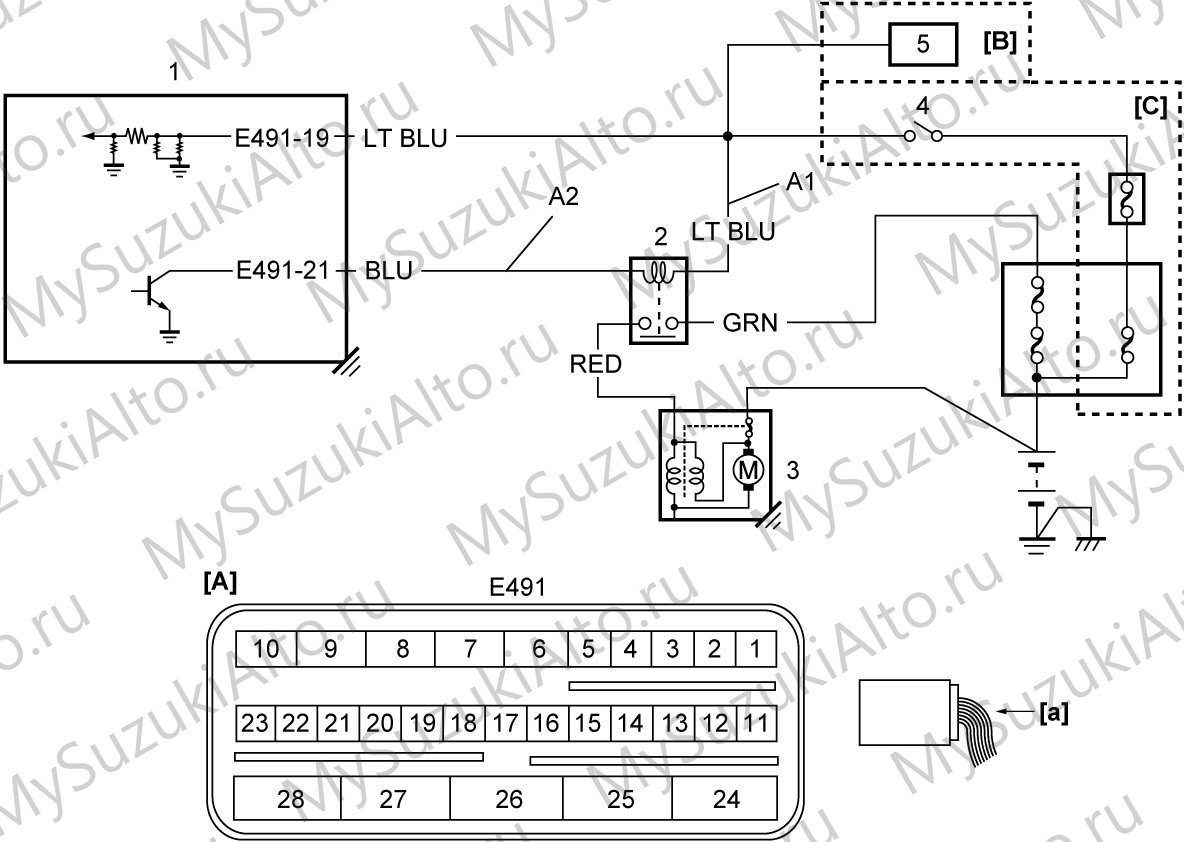

Код P0615: проверка цепи

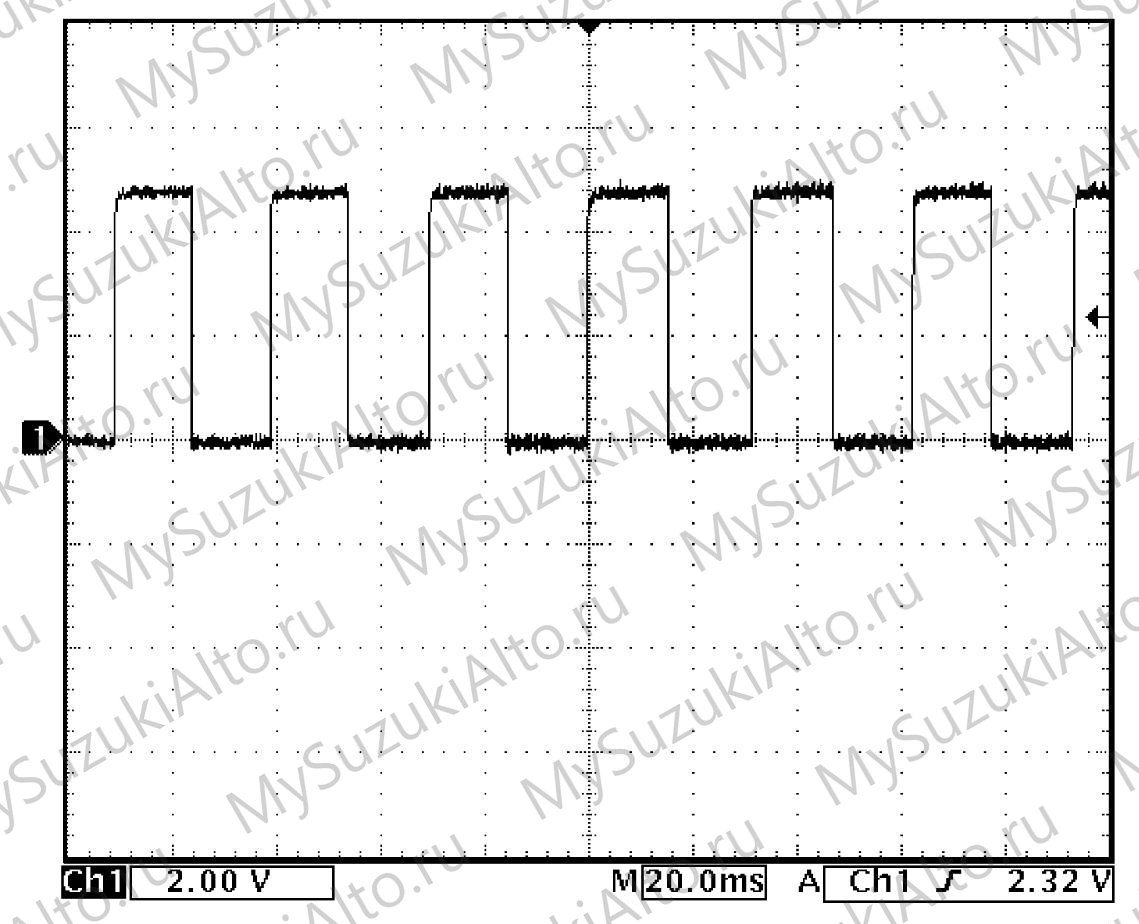

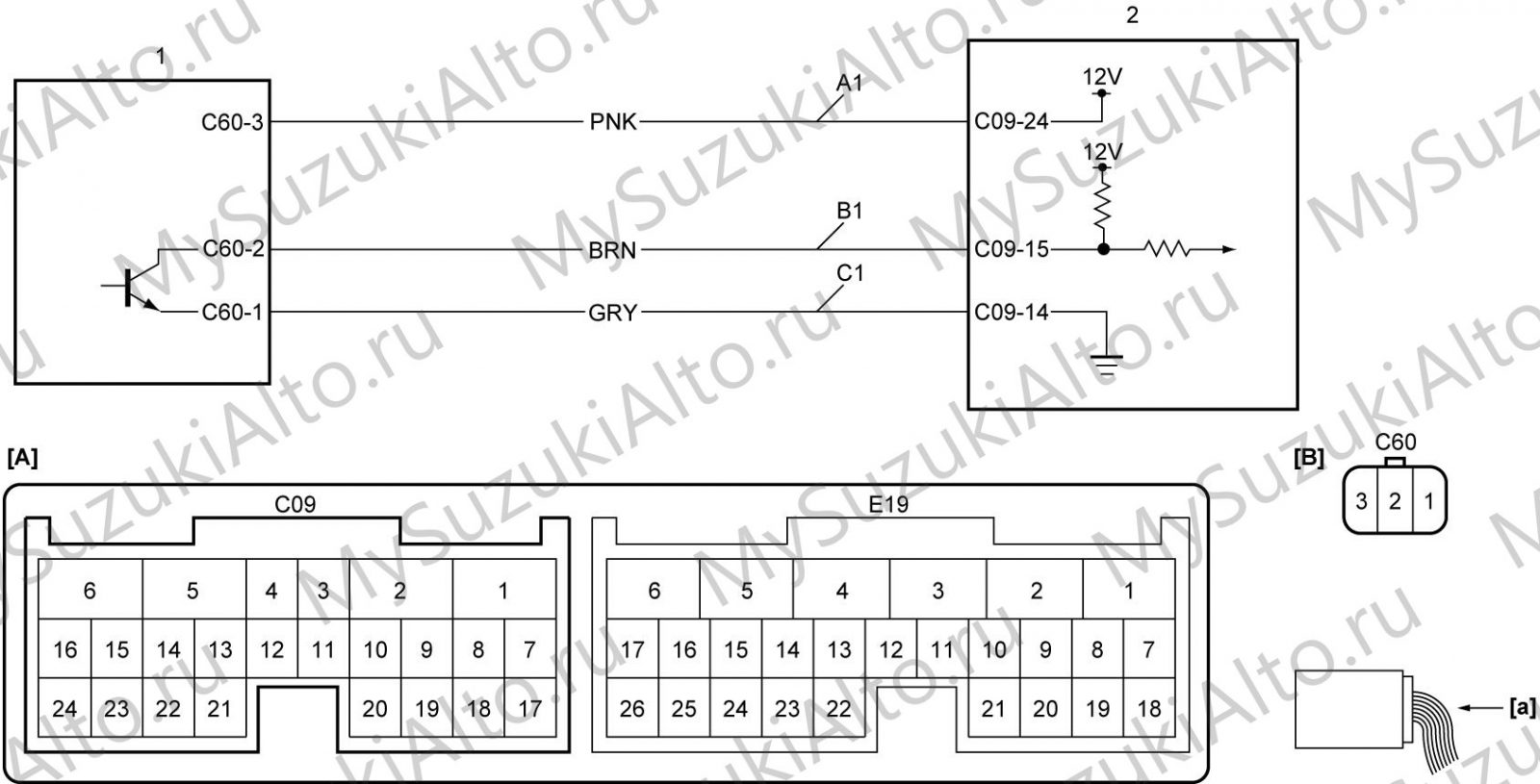

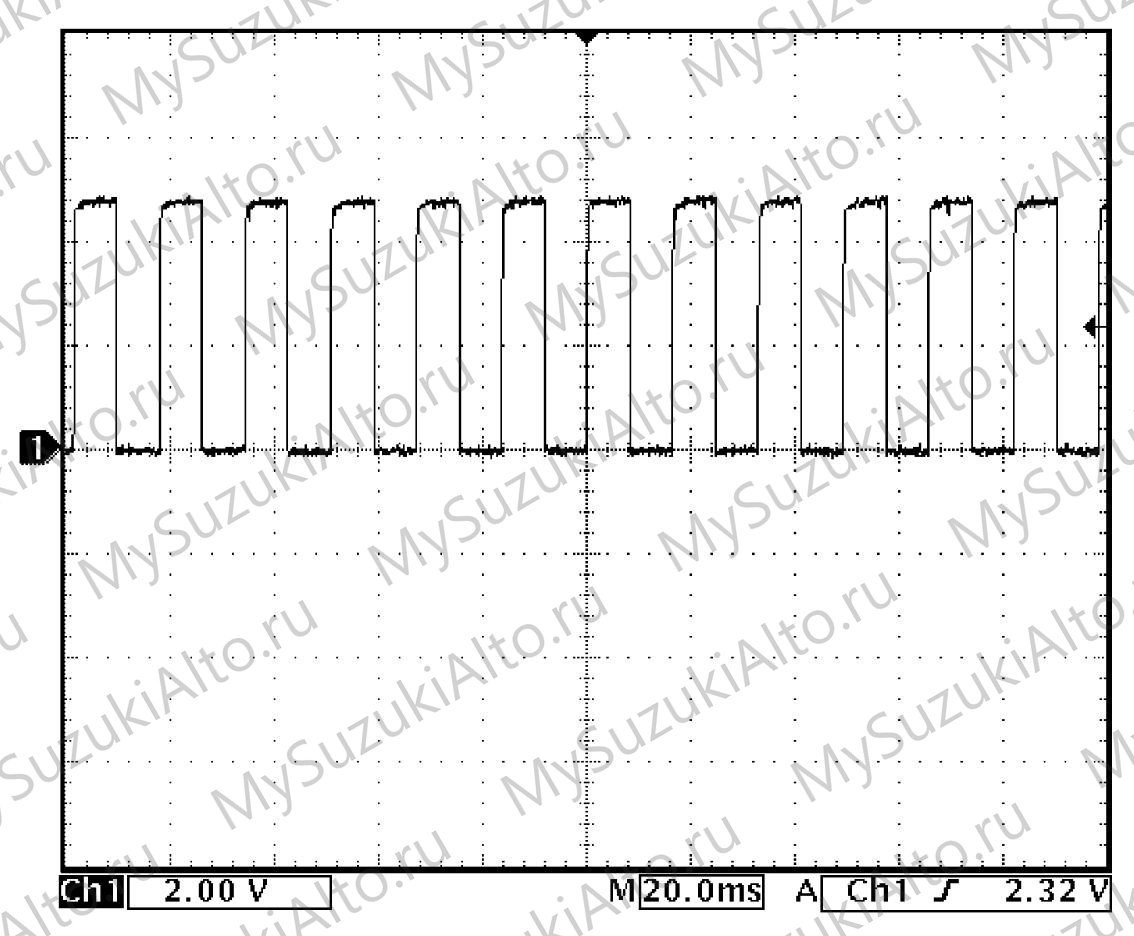

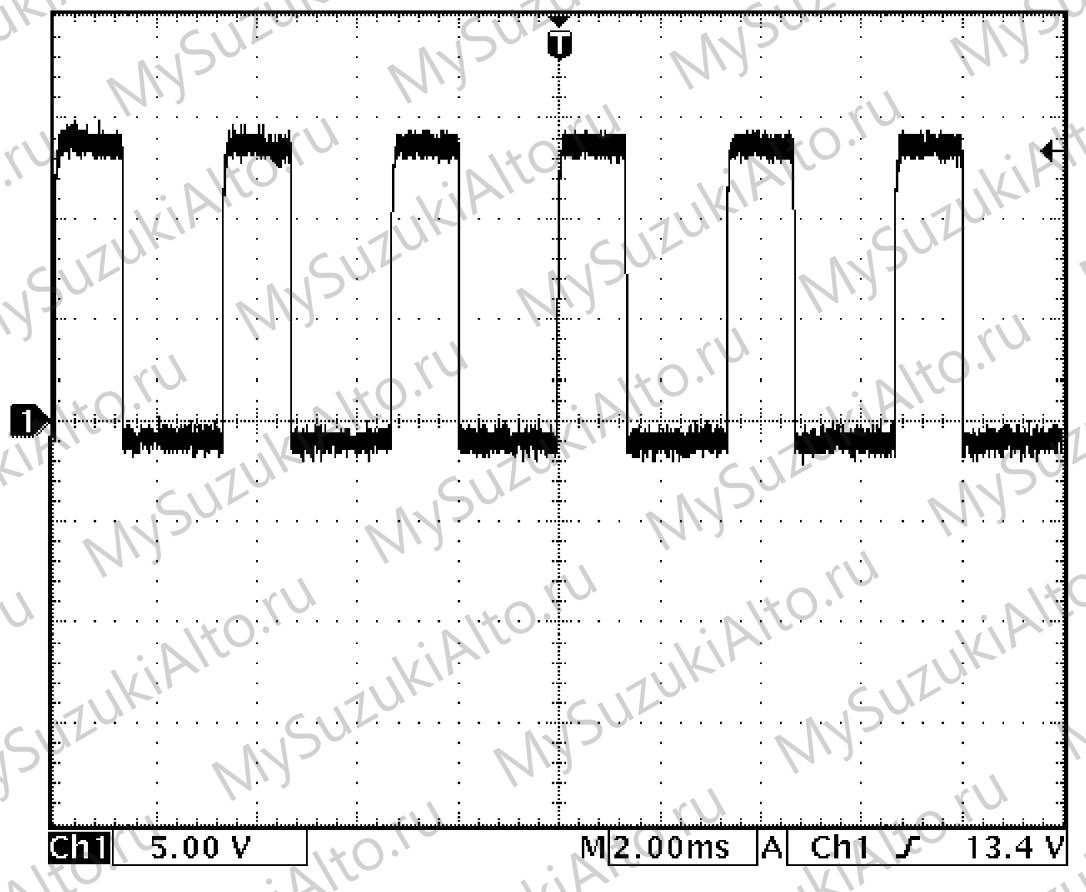

Код P0720 / P0721: проверка цепи

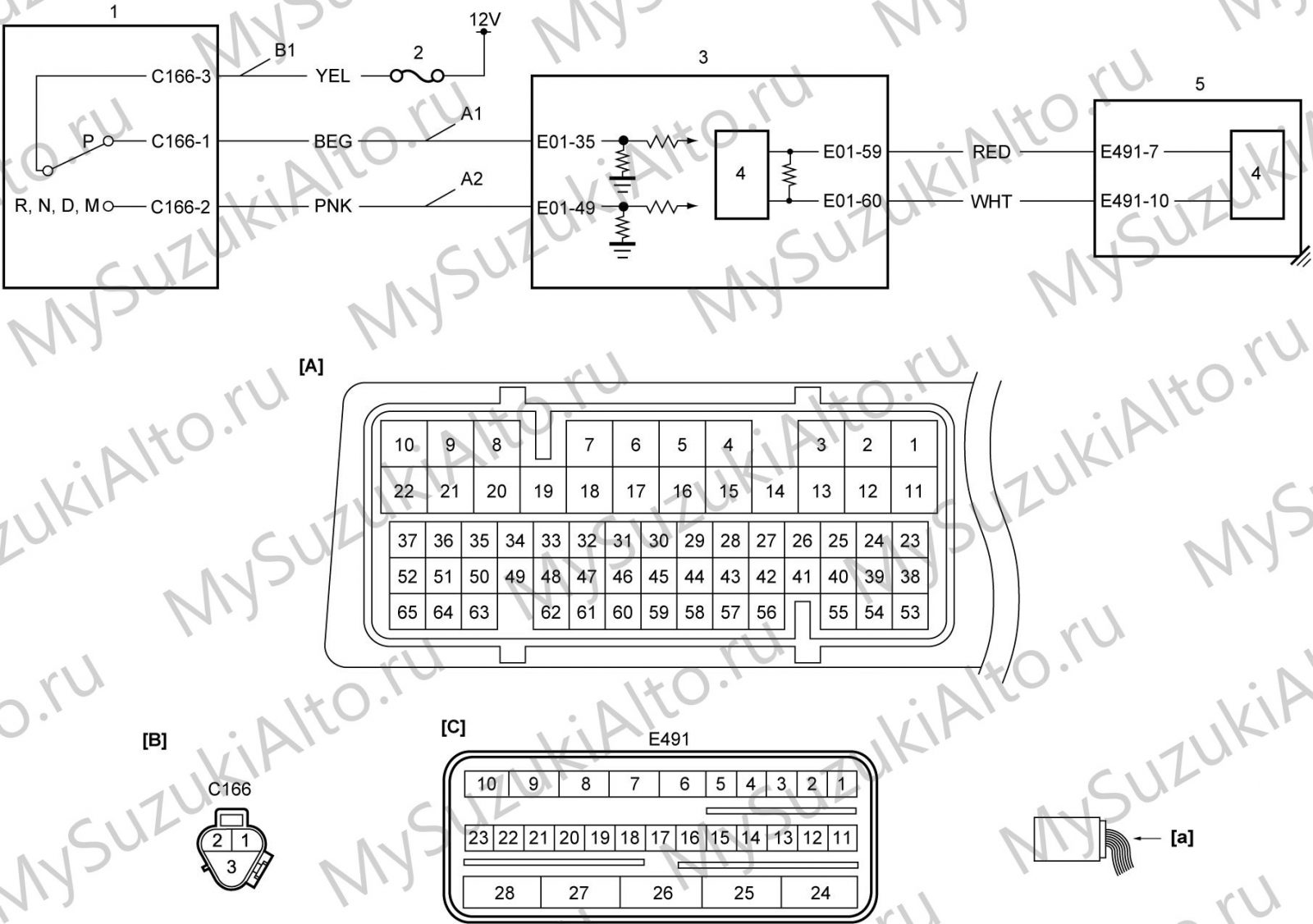

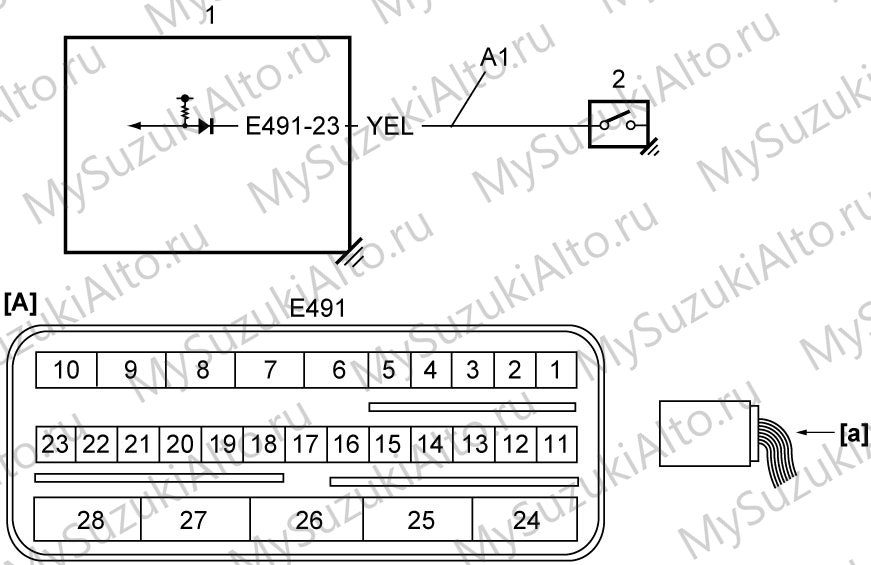

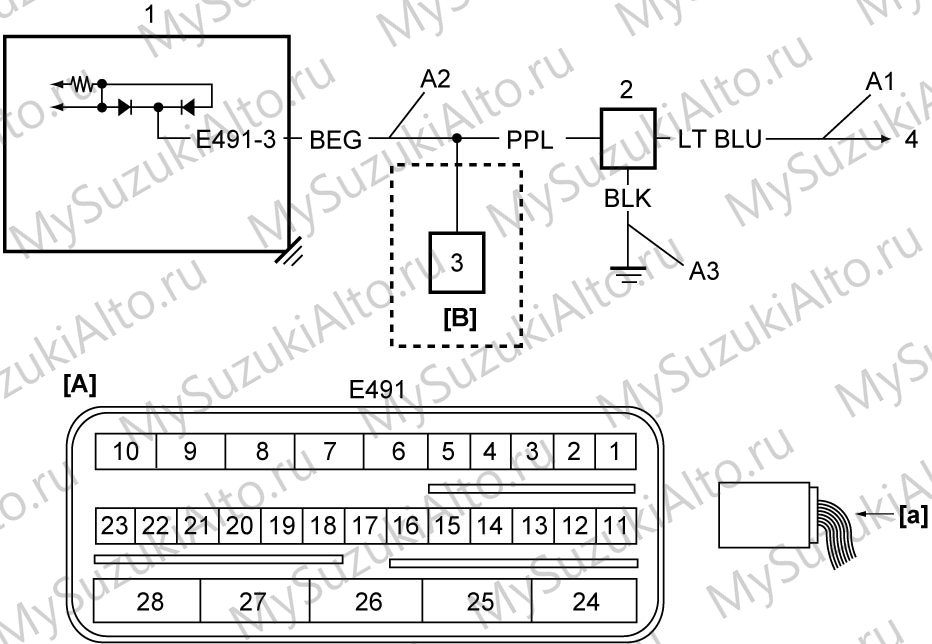

Код P07BE: проверка цепи

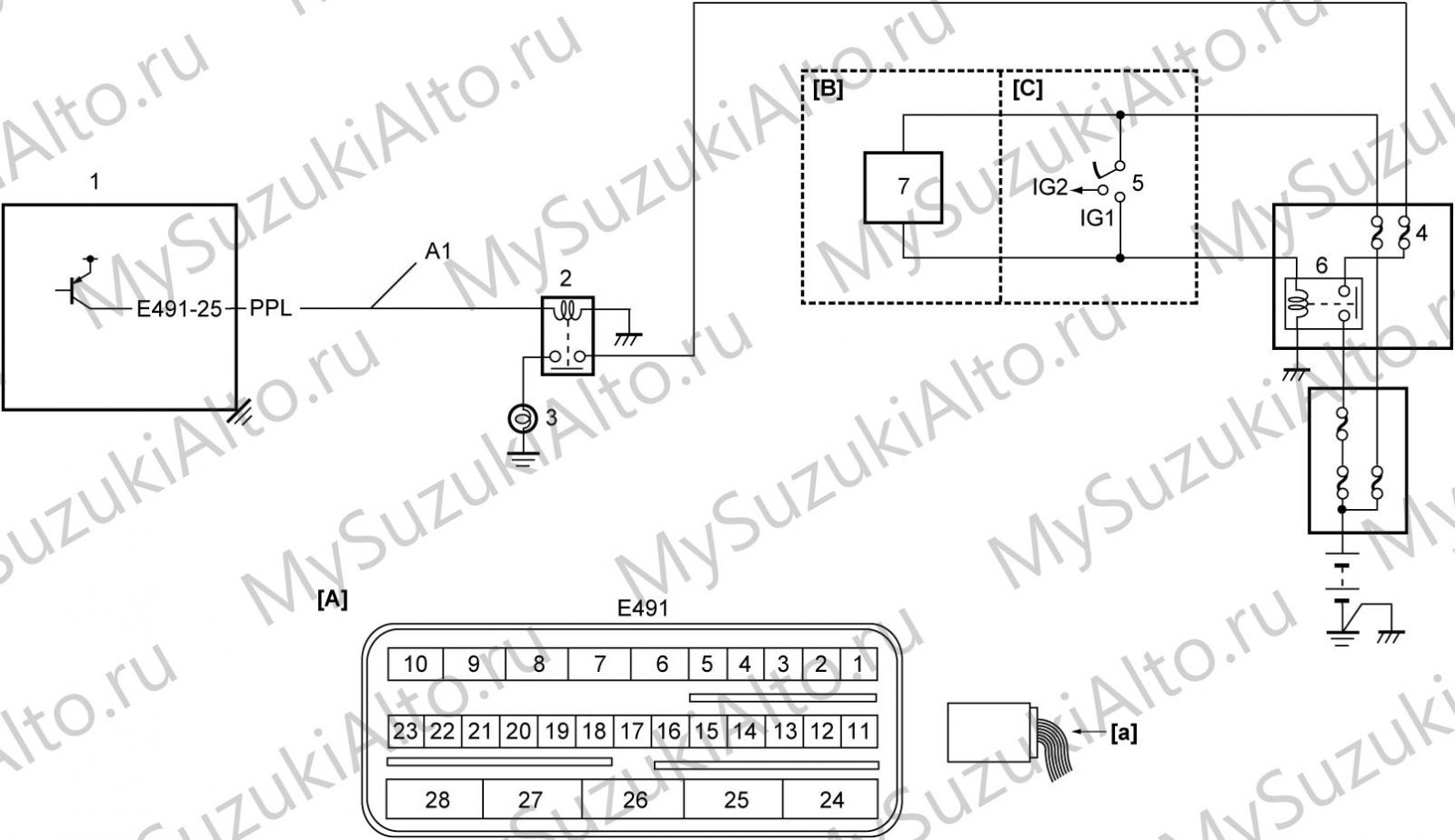

Код P1884: проверка цепи

Код P1885: проверка цепи

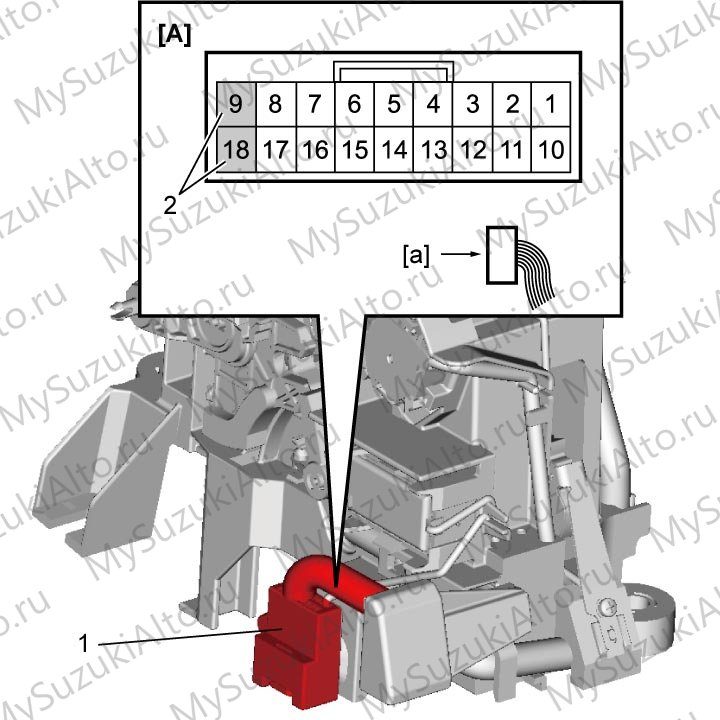

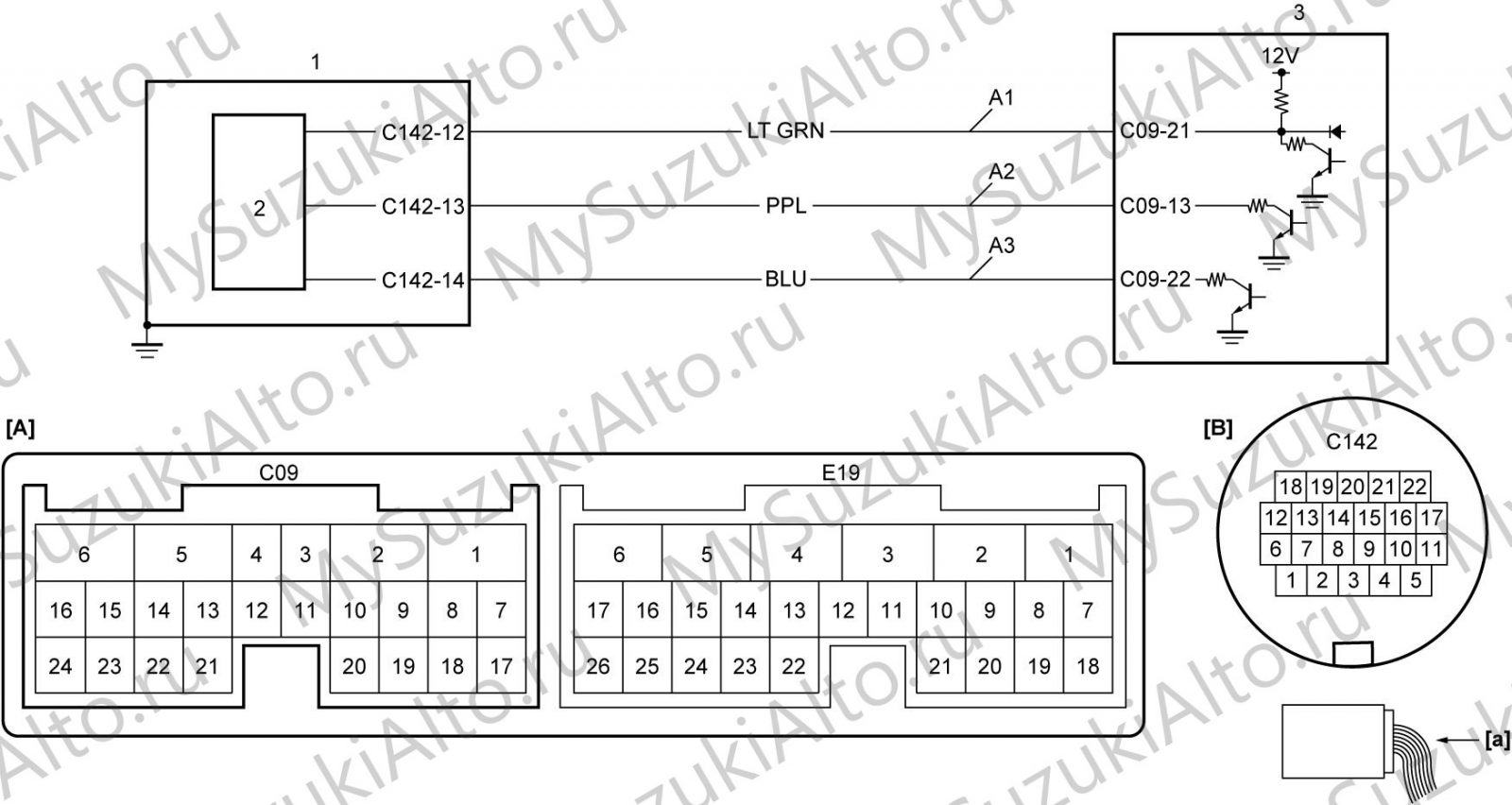

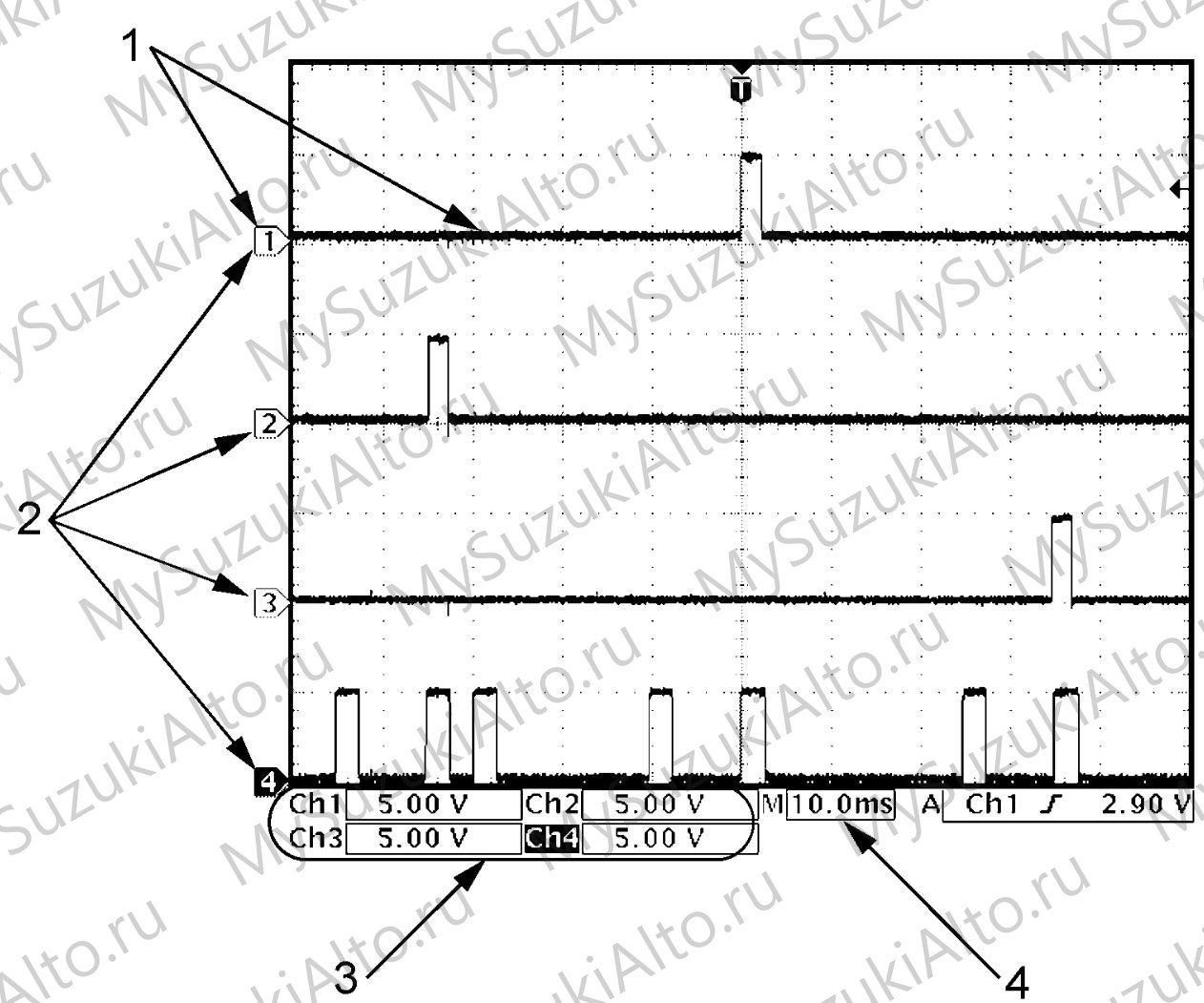

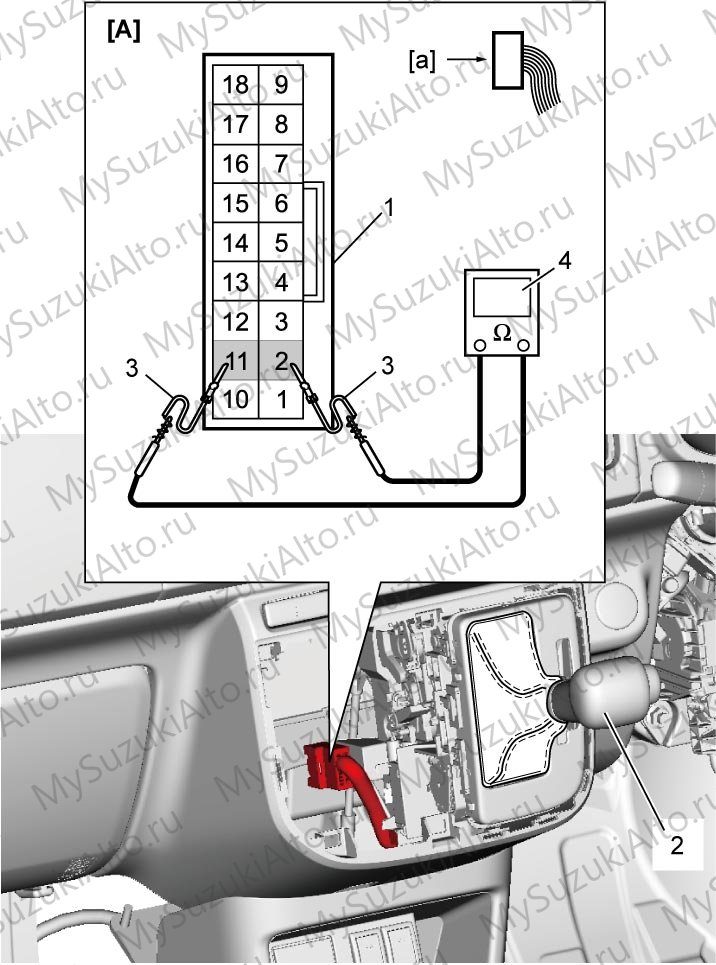

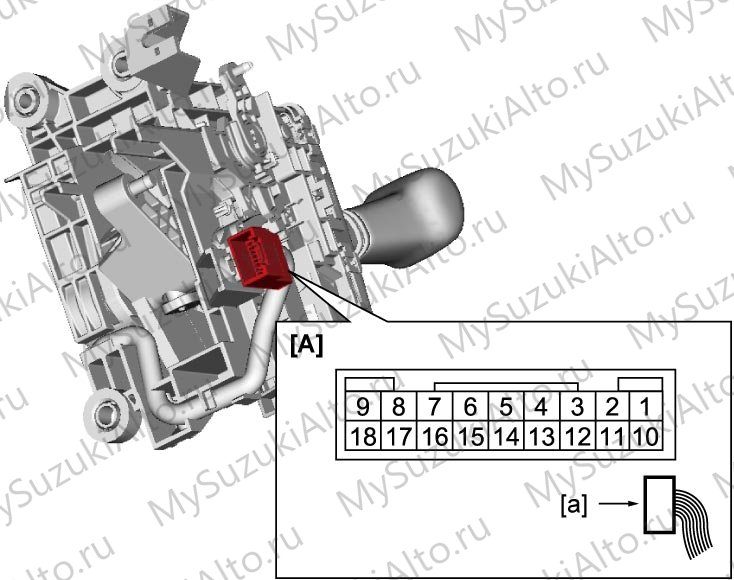

Код P188A/P188B/P188F: проверка цепи

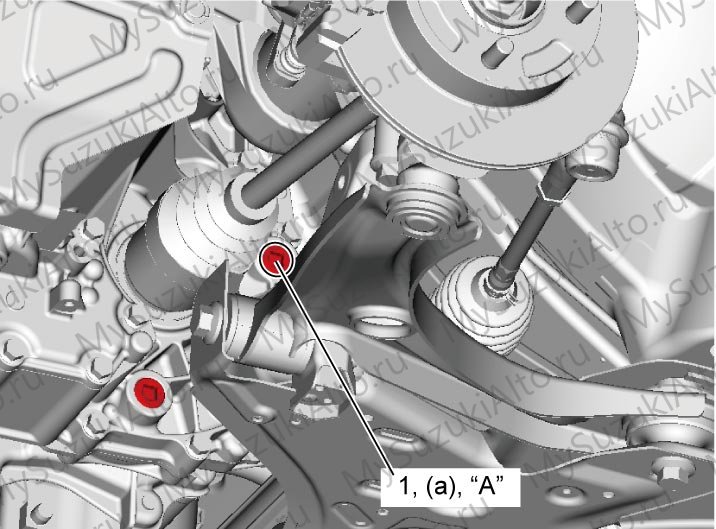

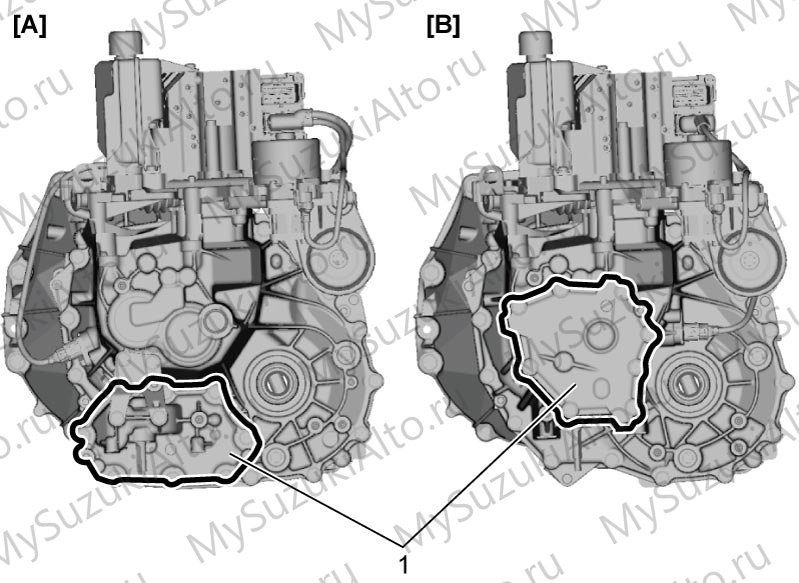

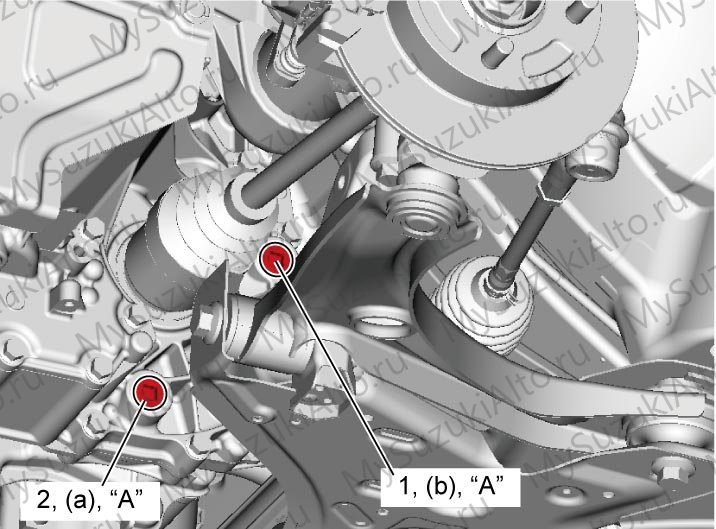

Трансмиссия

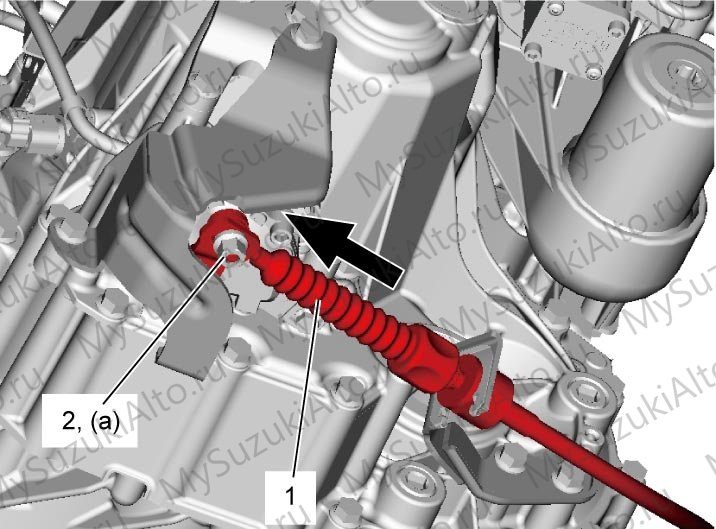

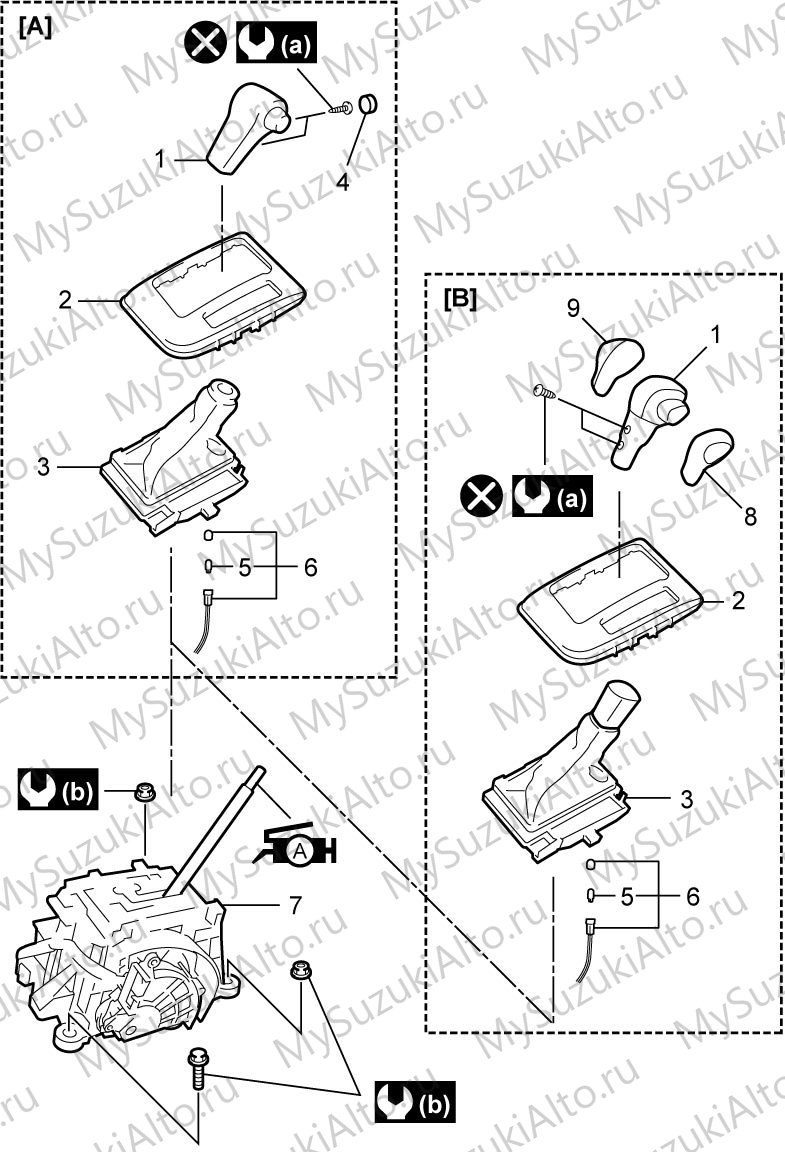

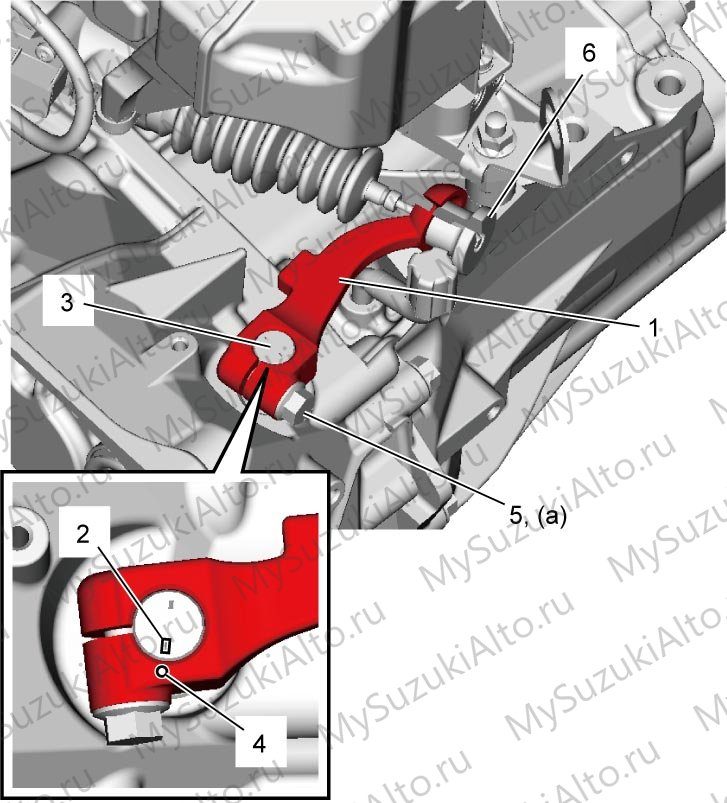

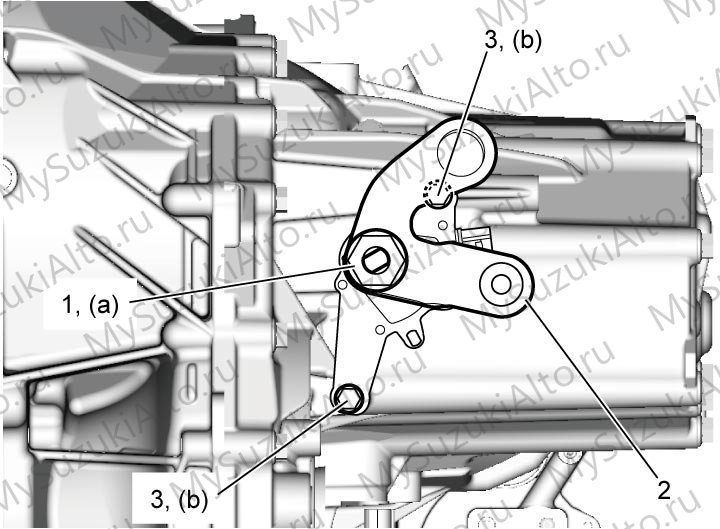

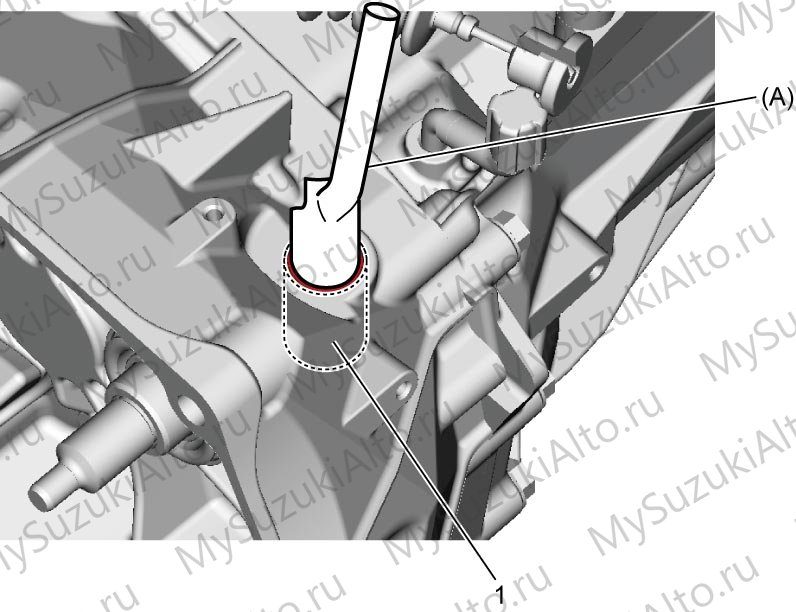

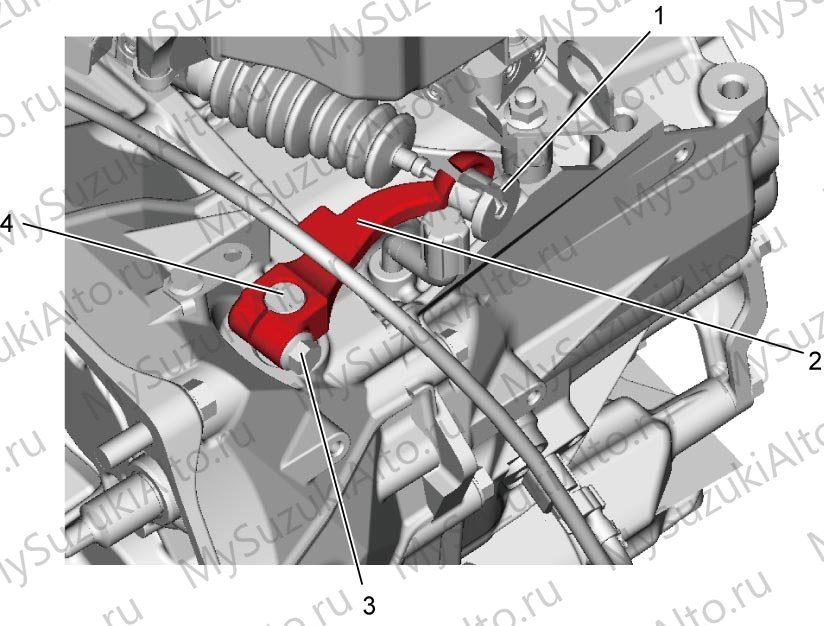

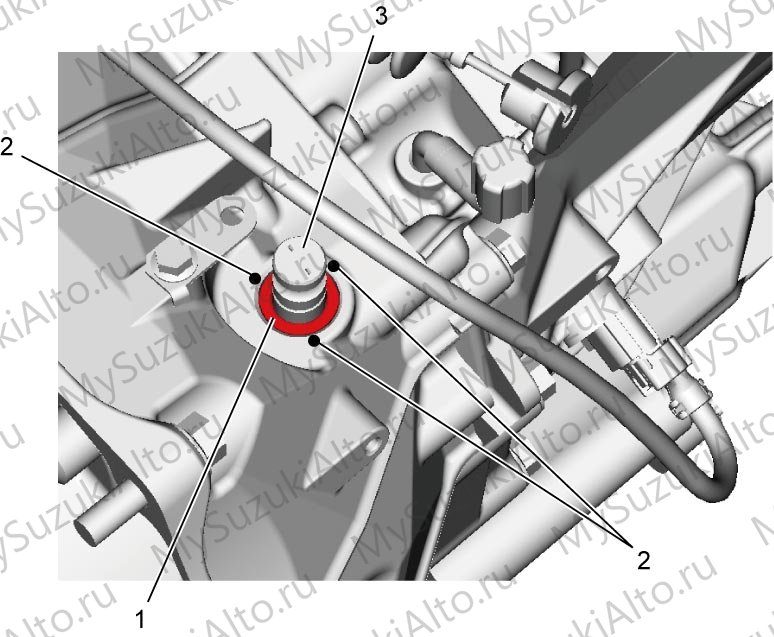

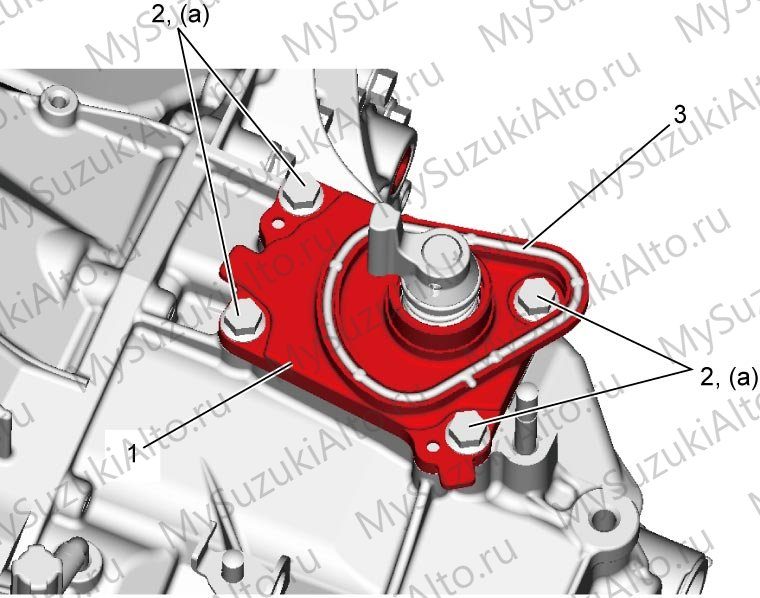

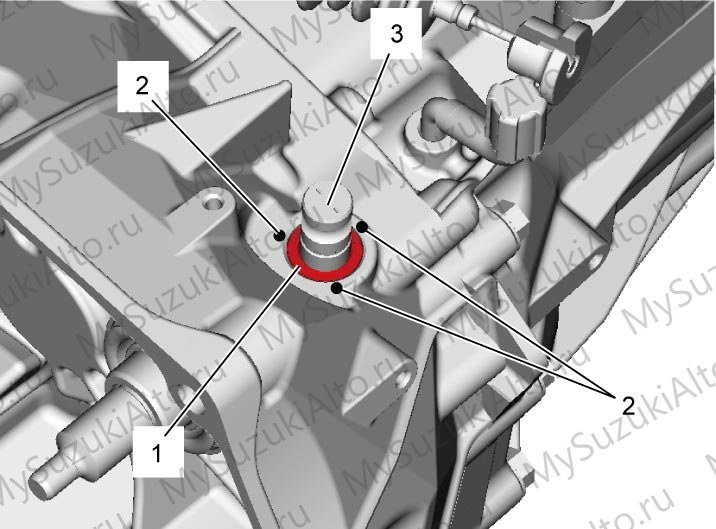

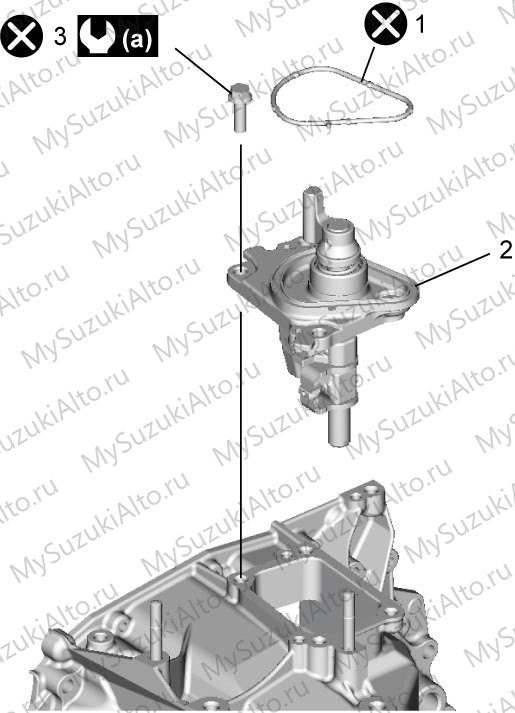

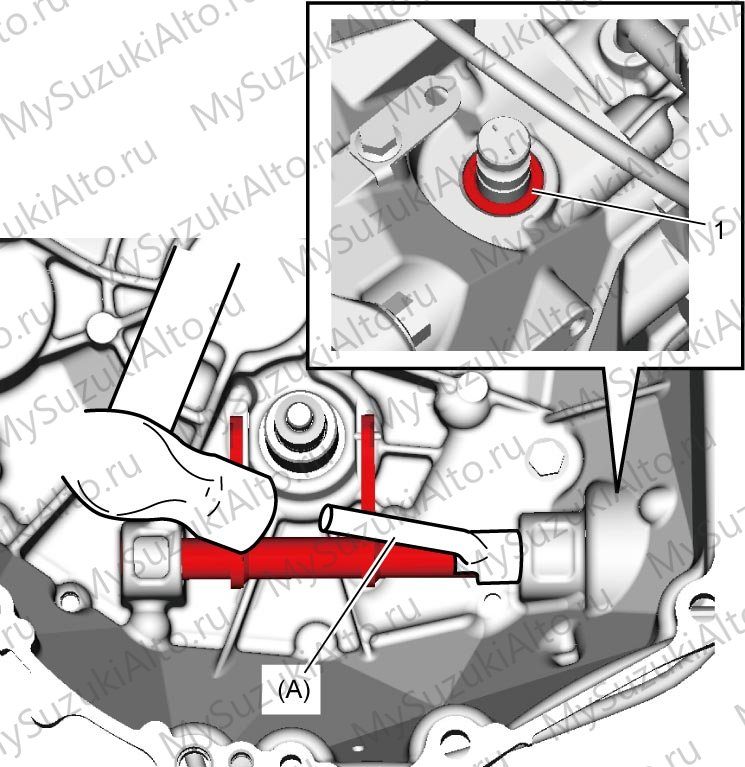

Переключение: снятие и установка

Переключение: снятие и установка — илл. 2

Переключение: снятие и установка — илл. 3

Переключение: снятие и установка — илл. 4

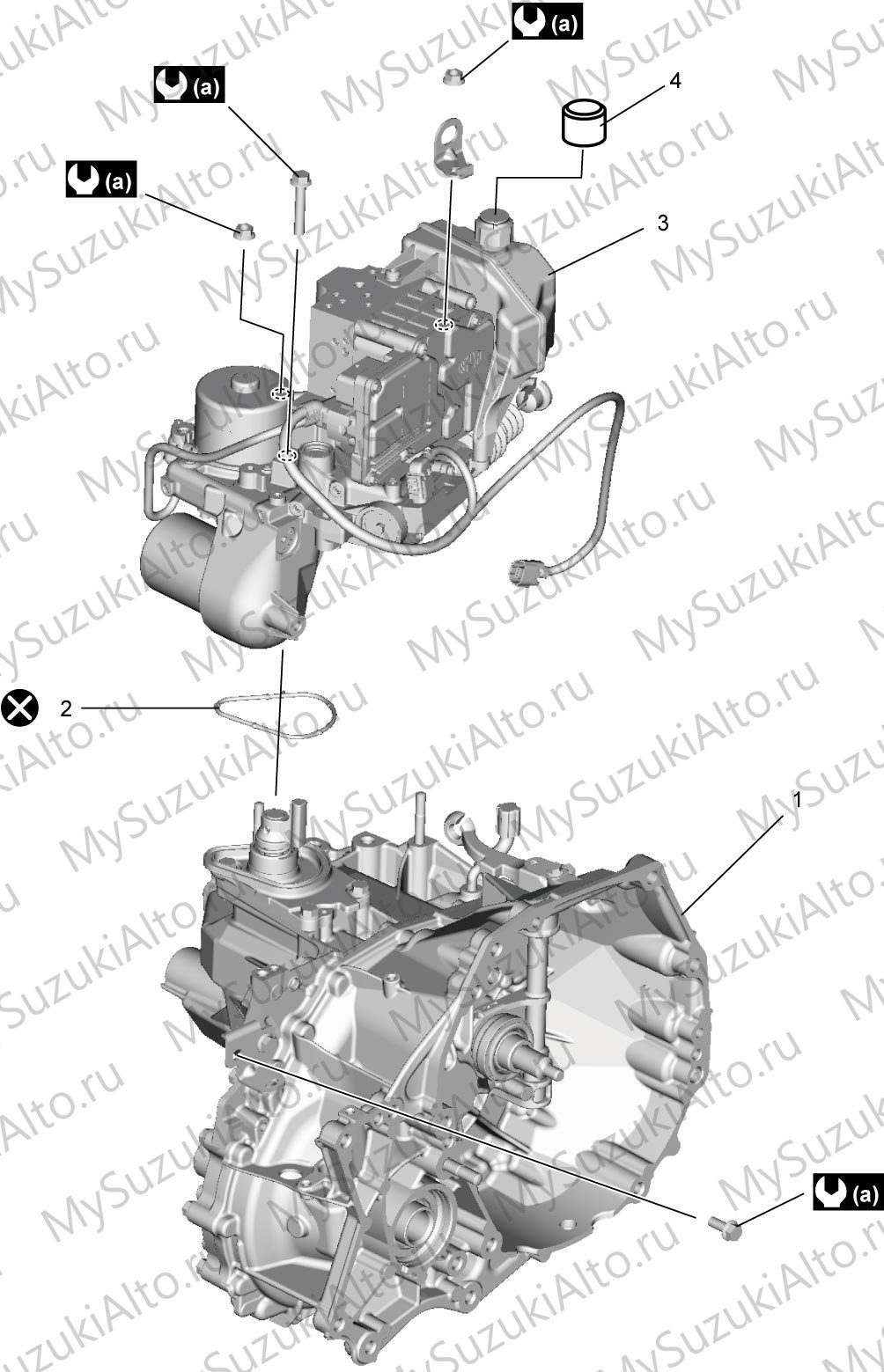

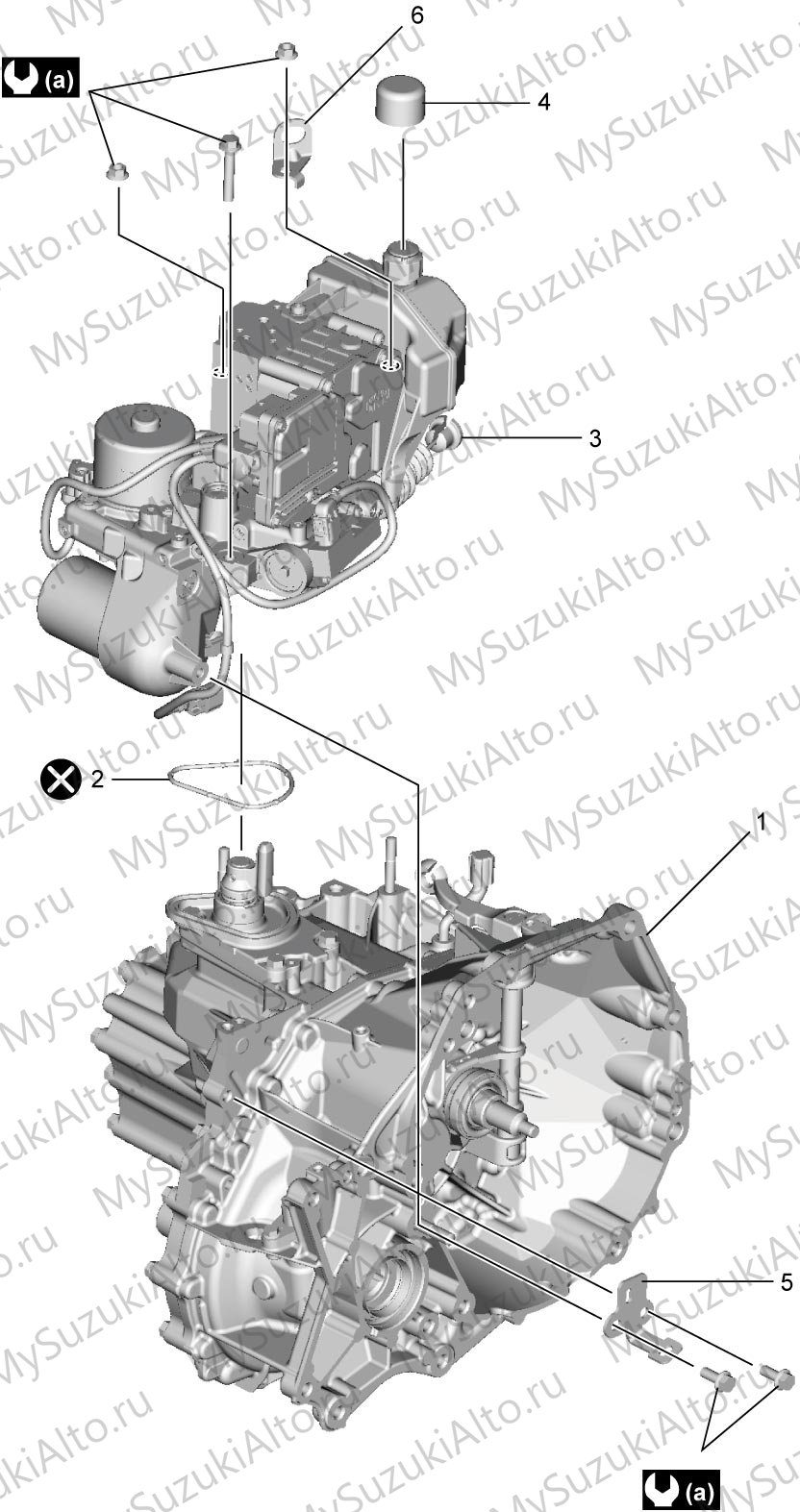

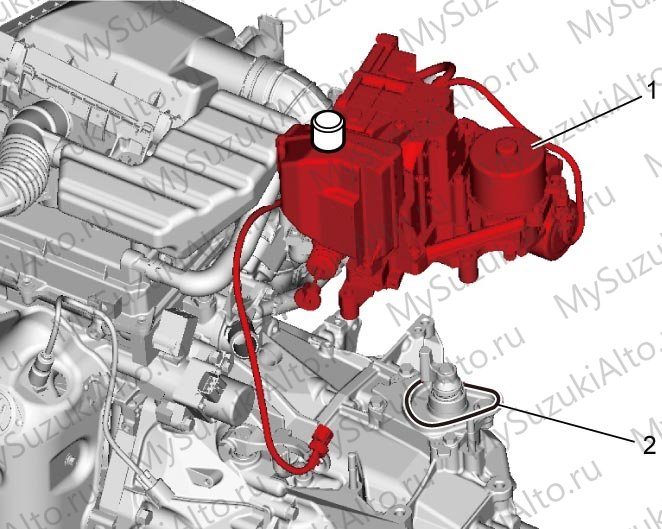

AGS актуатор: конфигурационная схема

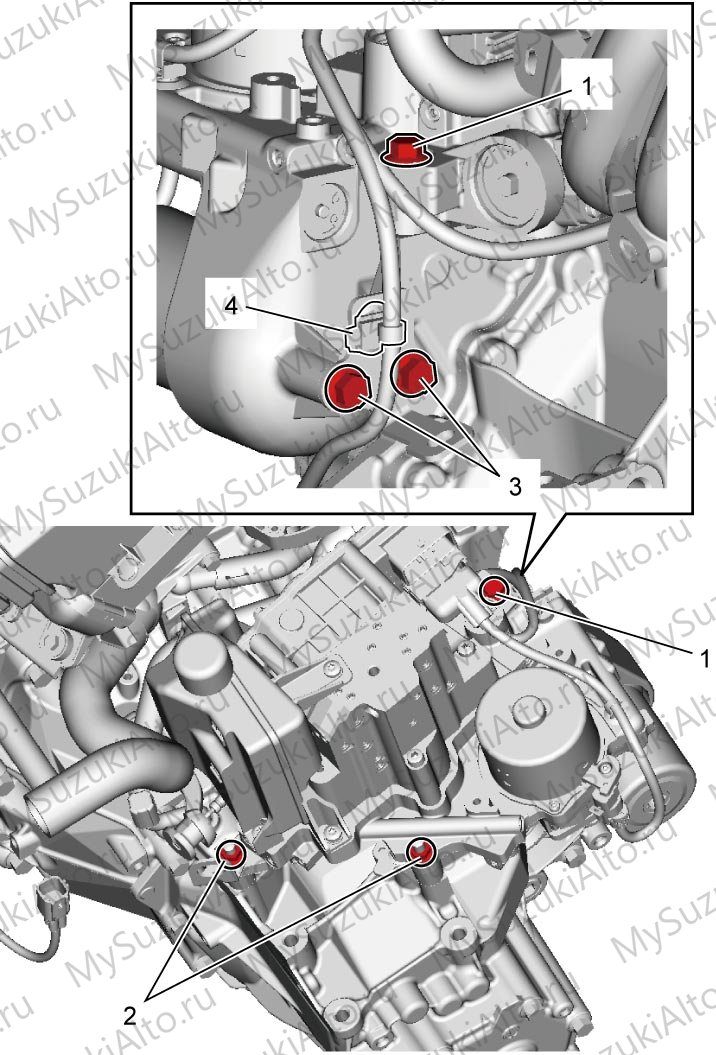

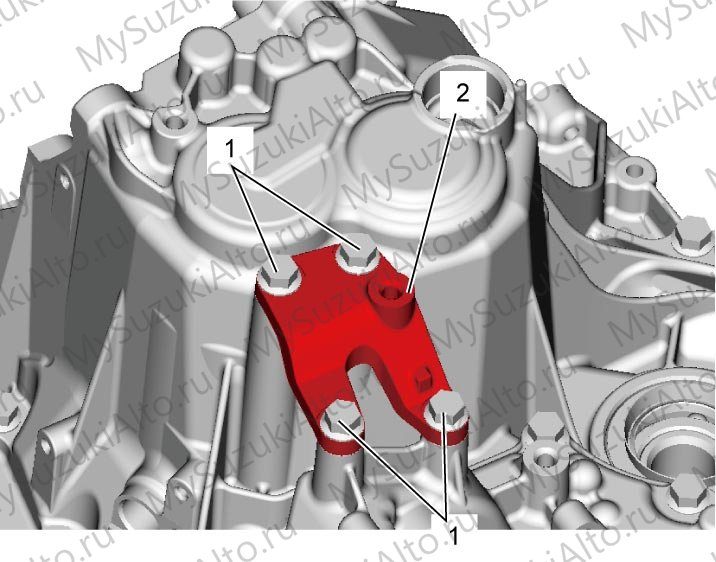

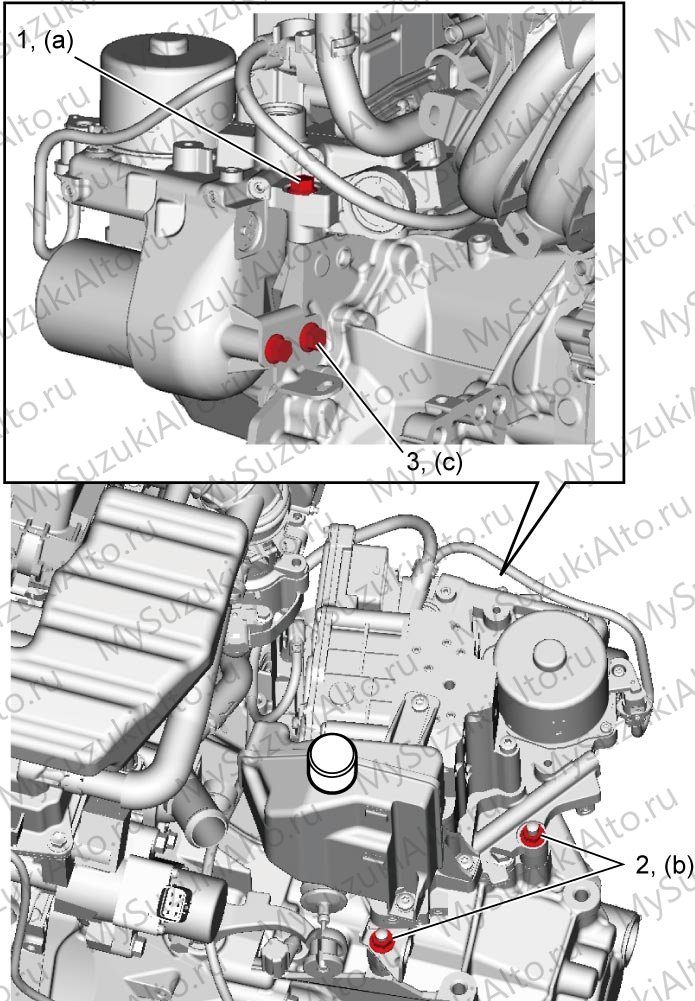

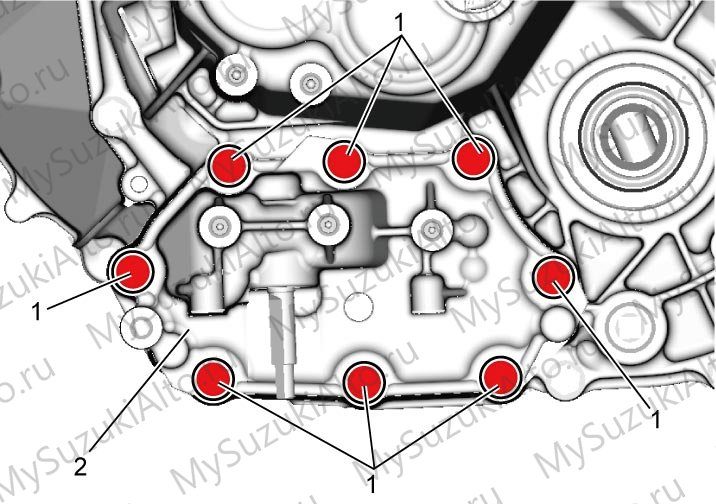

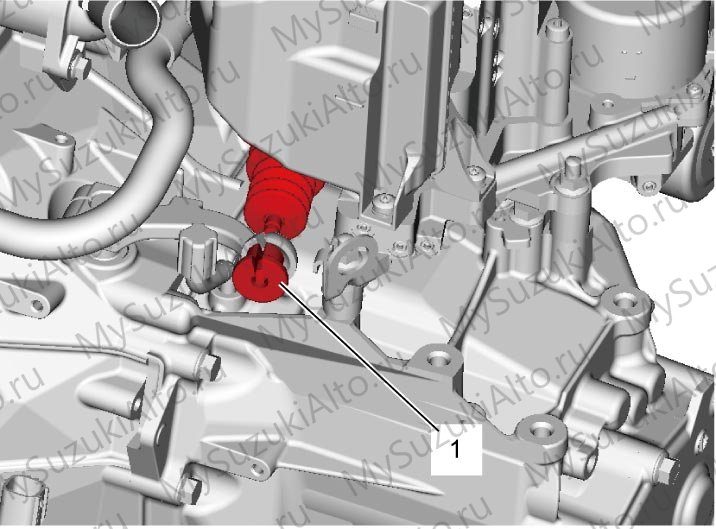

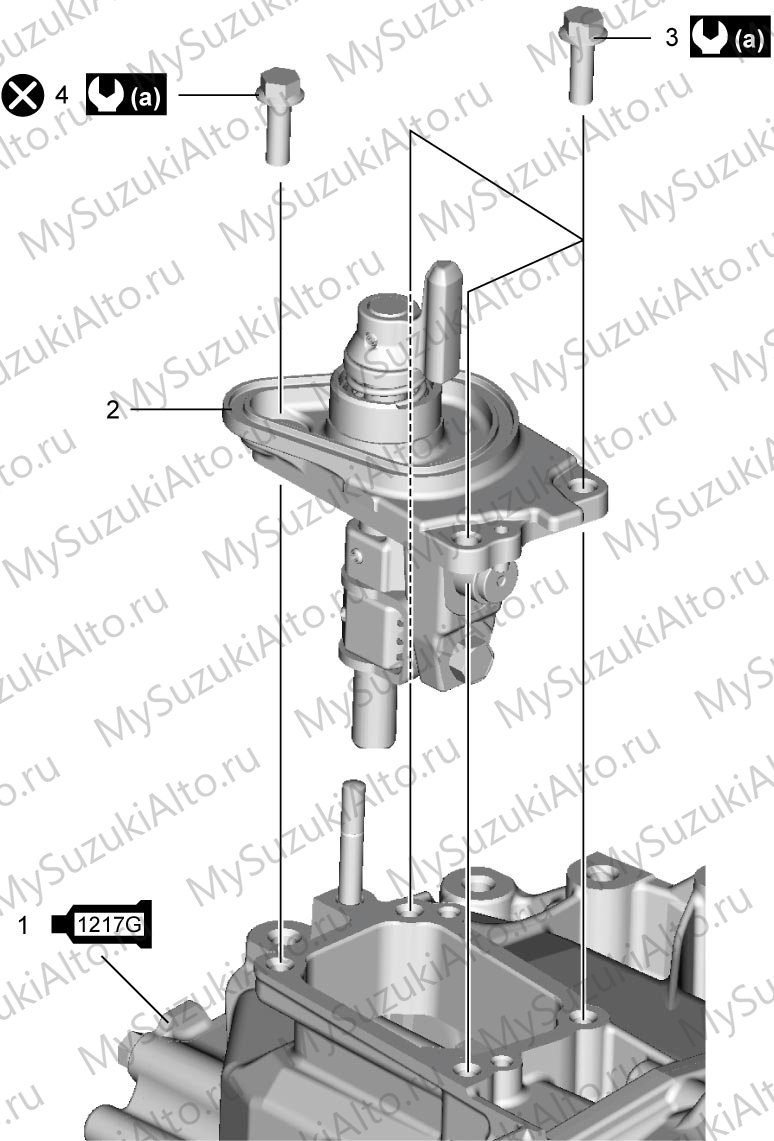

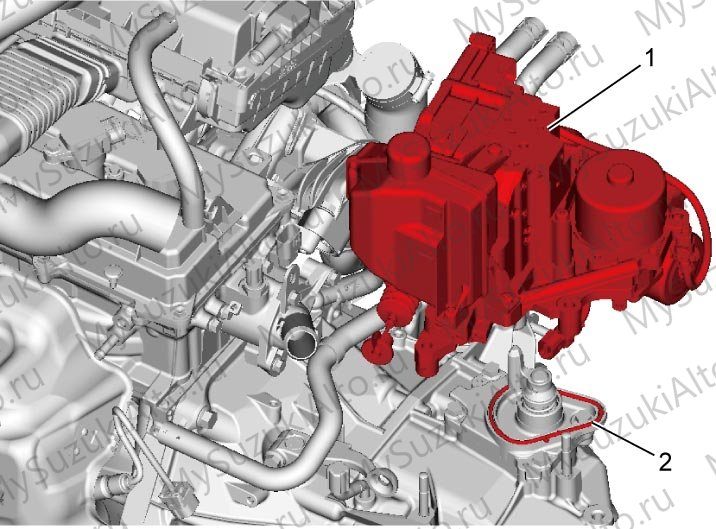

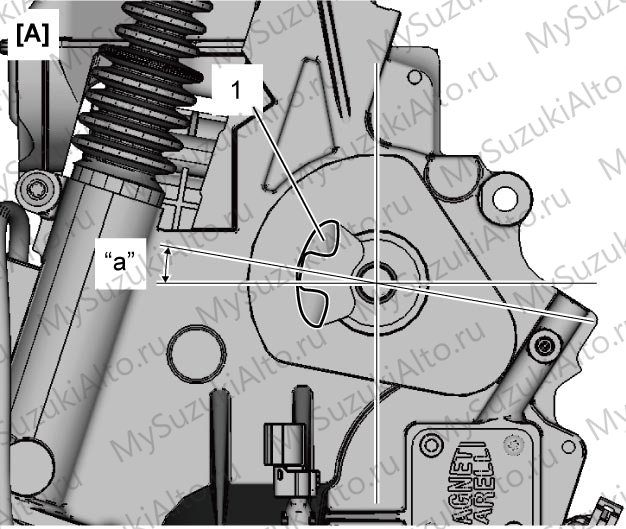

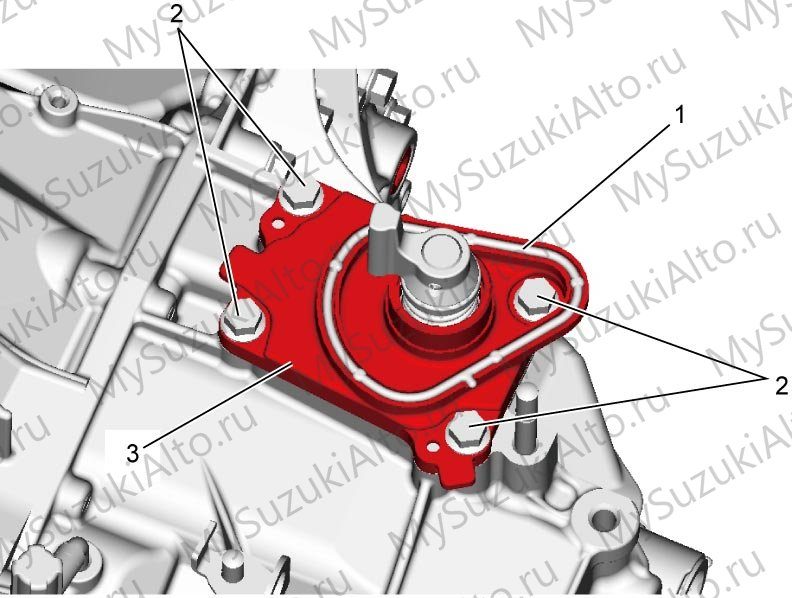

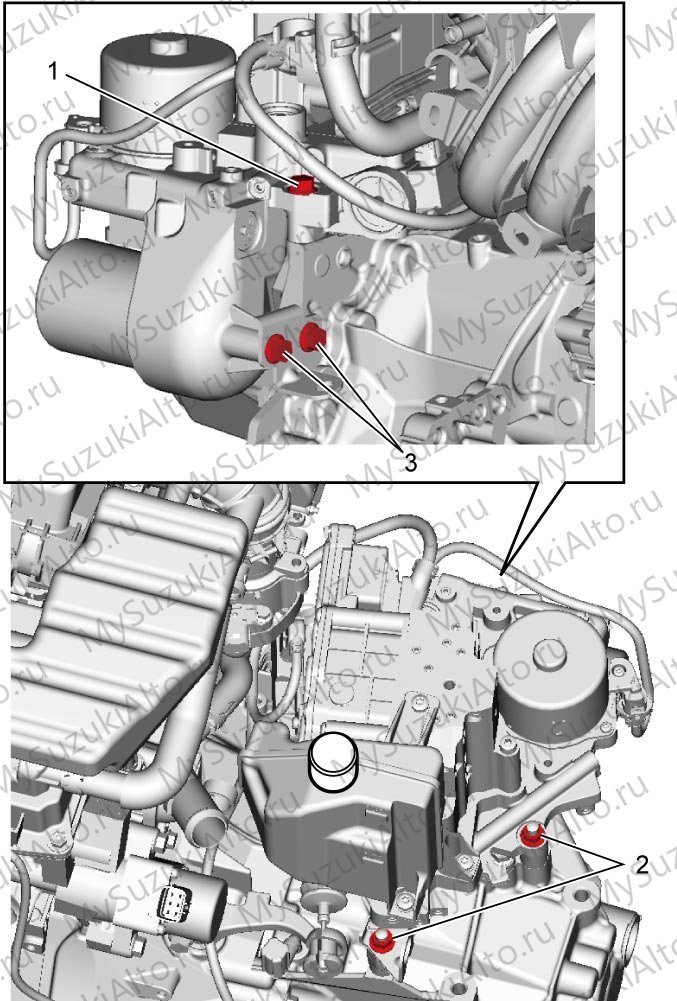

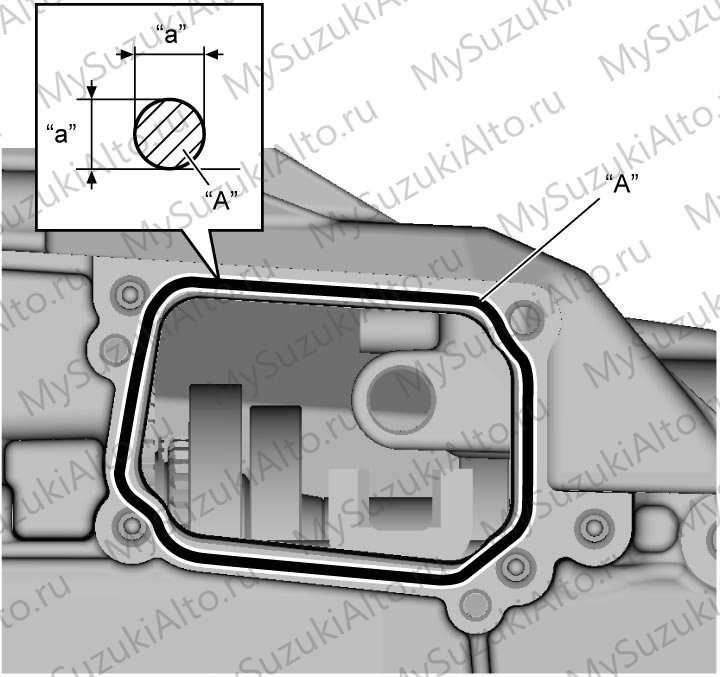

AGS актуатор: снятие и установка

AGS актуатор: снятие и установка — илл. 2

AGS актуатор: снятие и установка — илл. 3

AGS актуатор: снятие и установка — илл. 4

AGS актуатор: снятие и установка — илл. 5

AGS актуатор: снятие и установка — илл. 6

AGS актуатор: снятие и установка — илл. 7

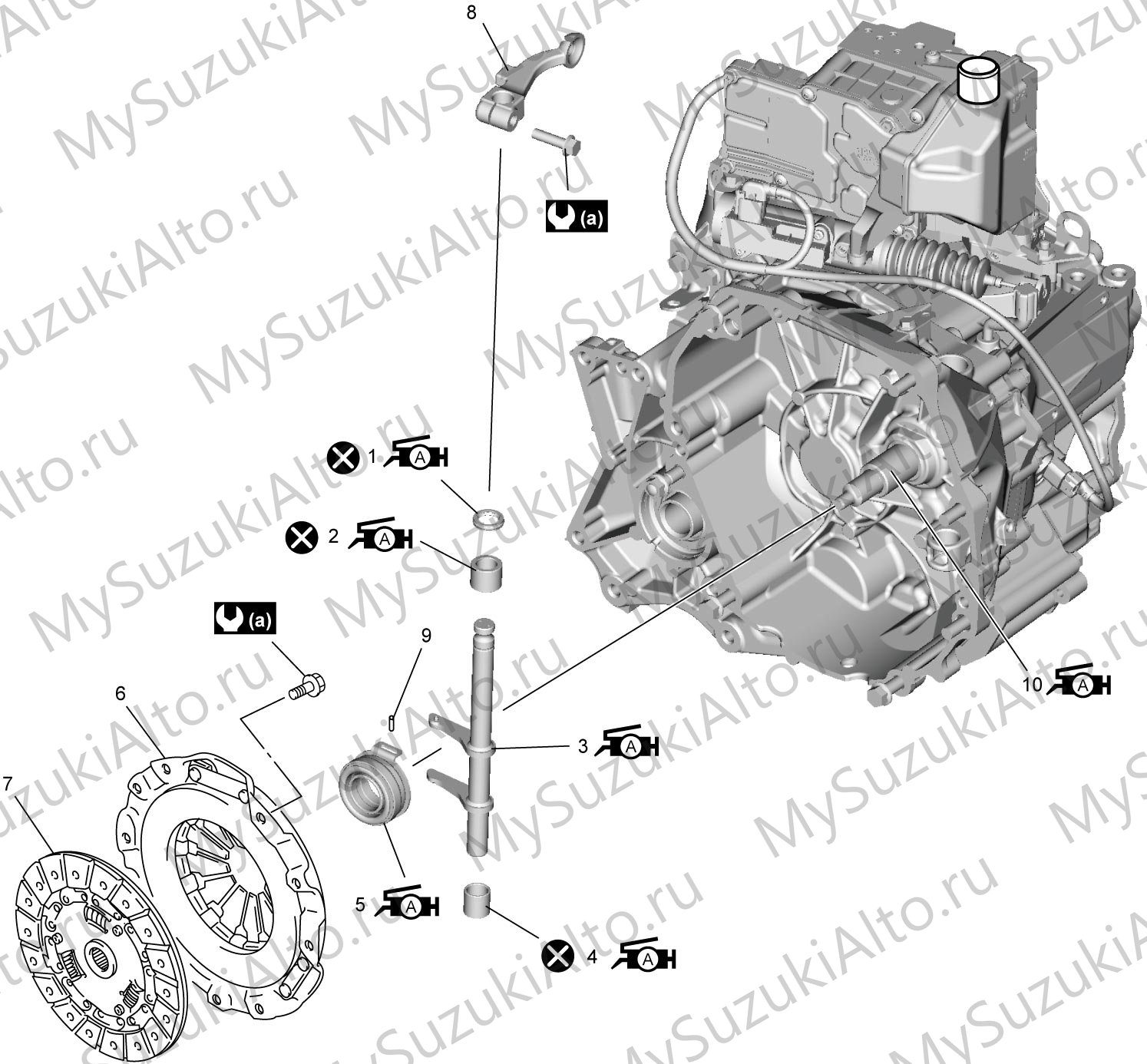

Сцепление: снятие и установка

Сцепление: снятие и установка — илл. 2

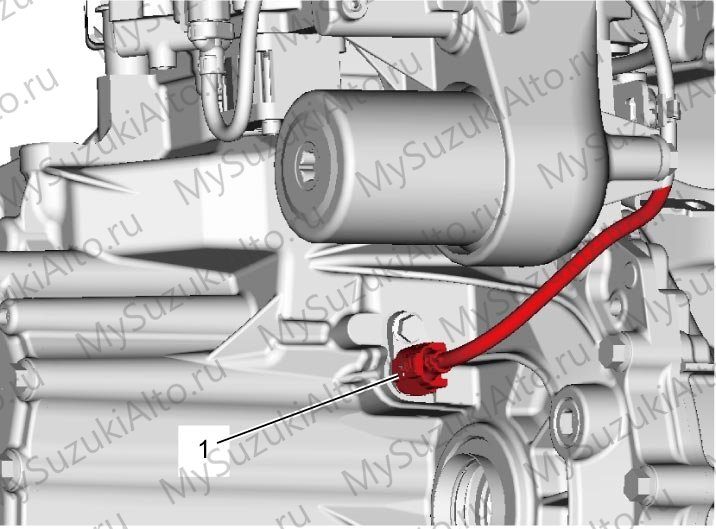

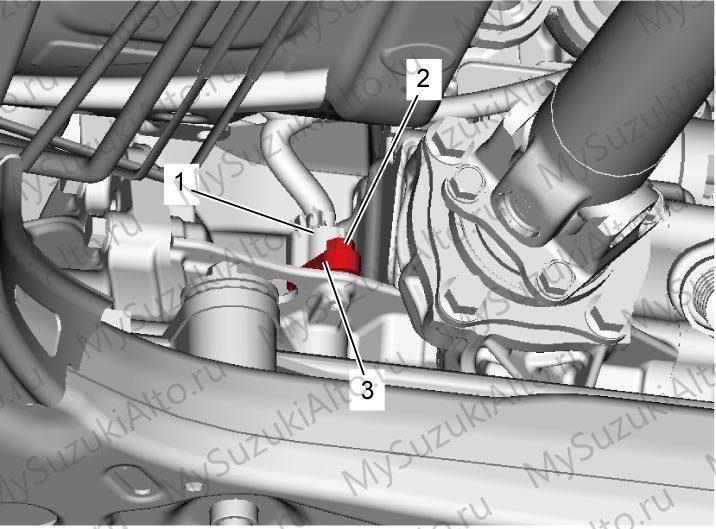

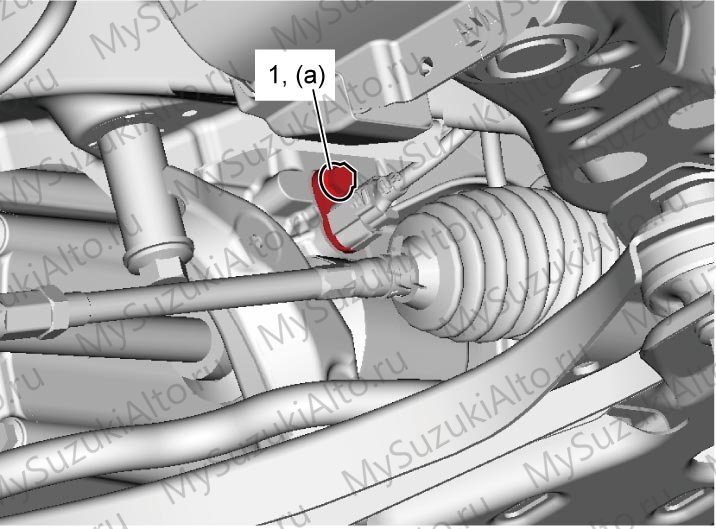

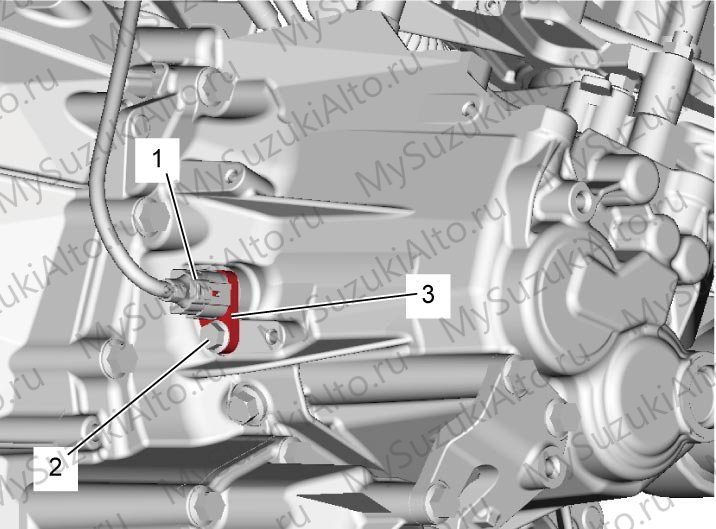

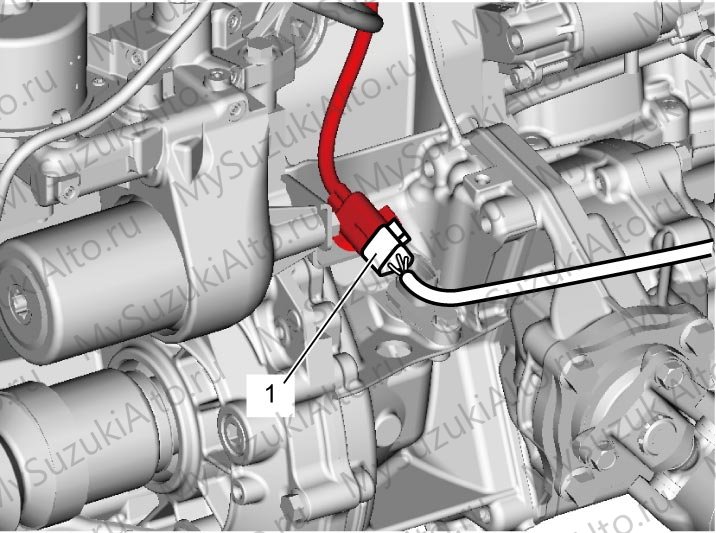

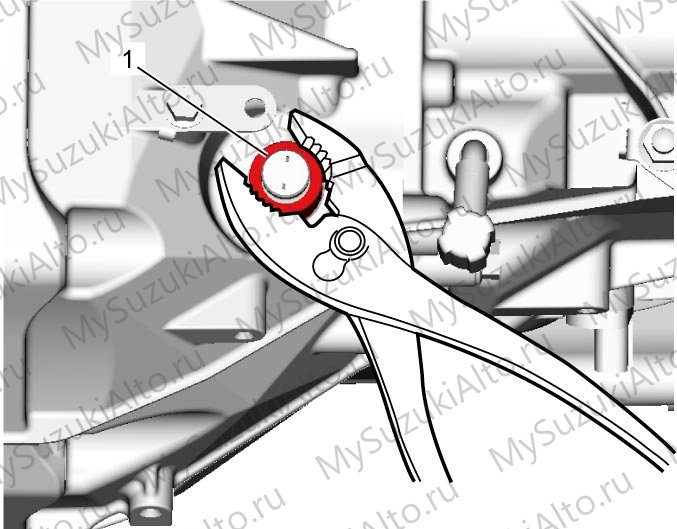

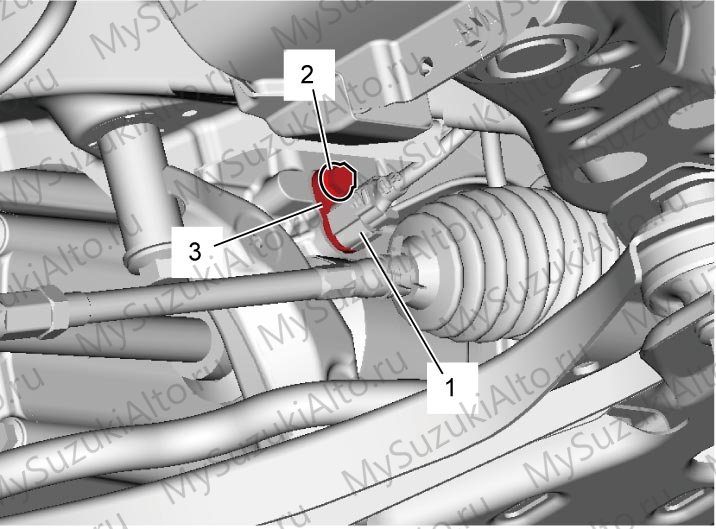

Датчик: снятие и установка

Датчик: снятие и установка — илл. 2

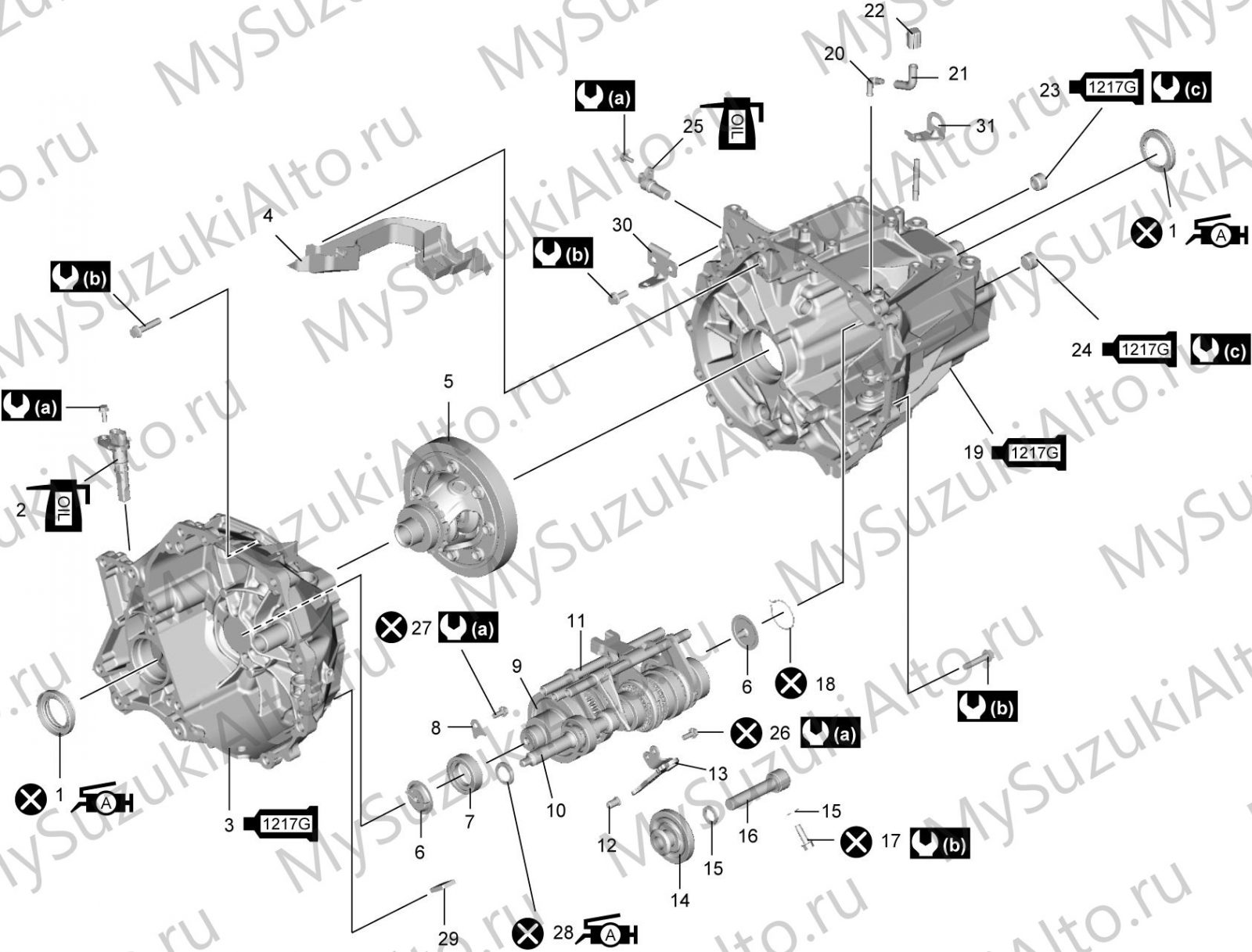

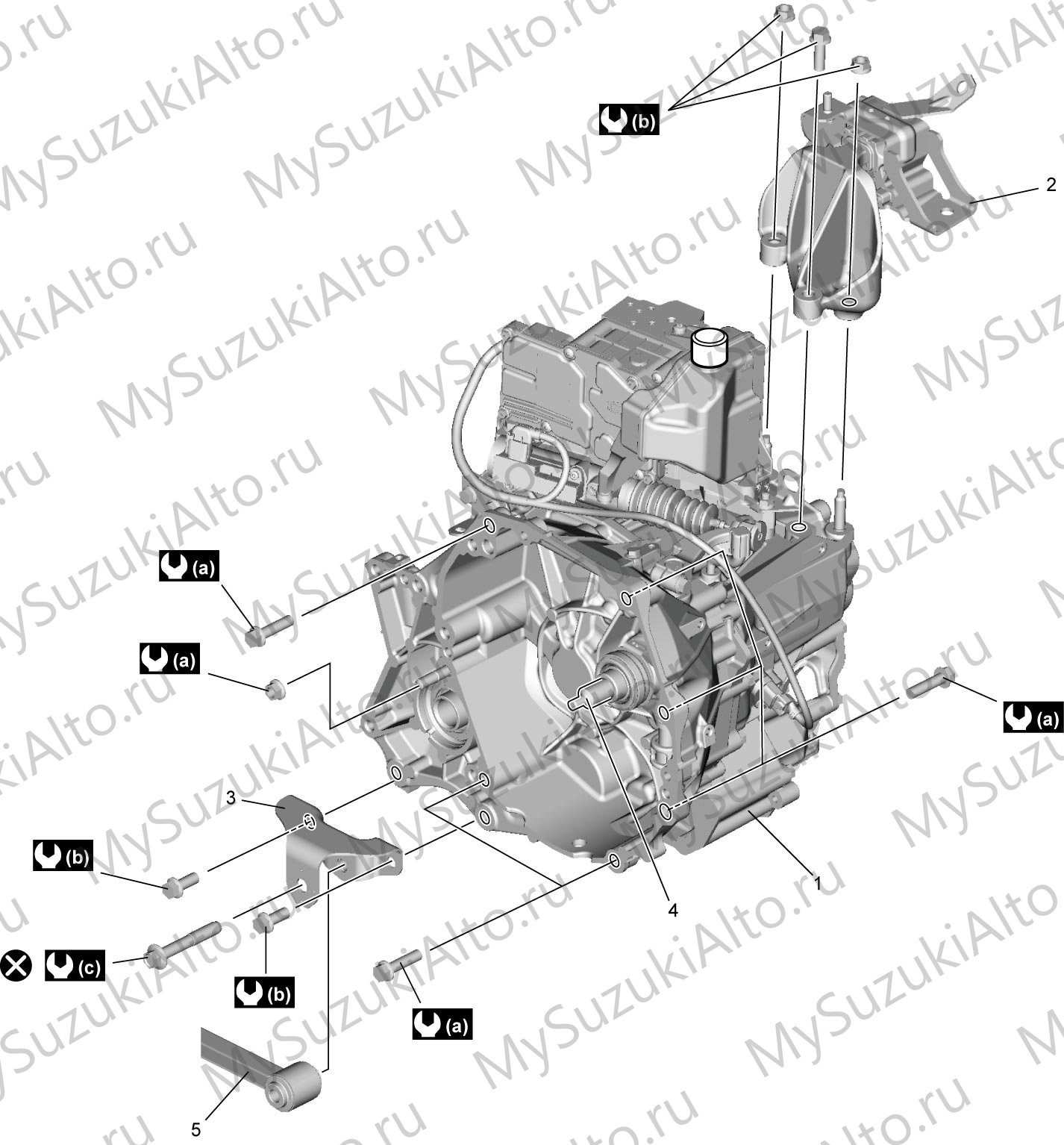

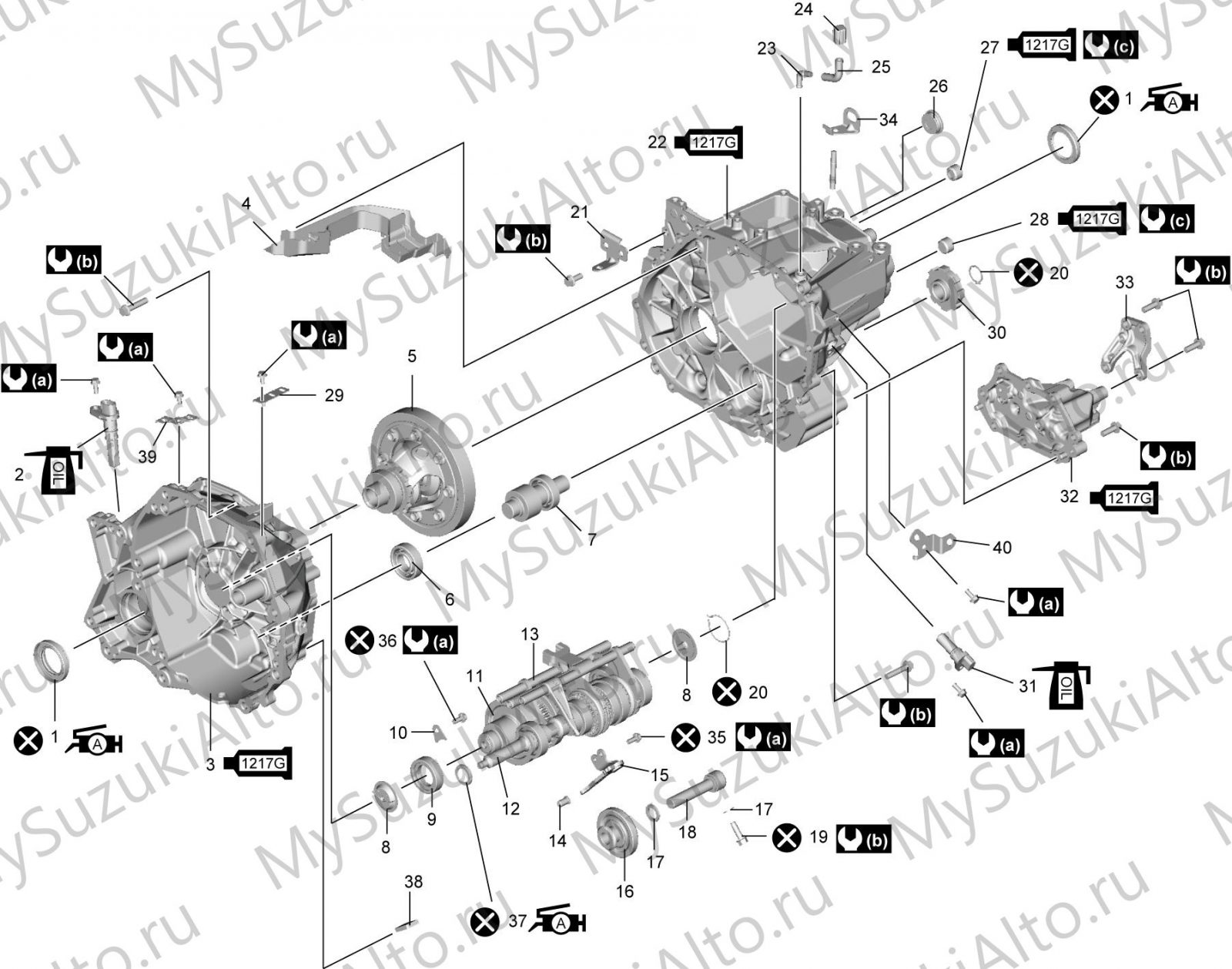

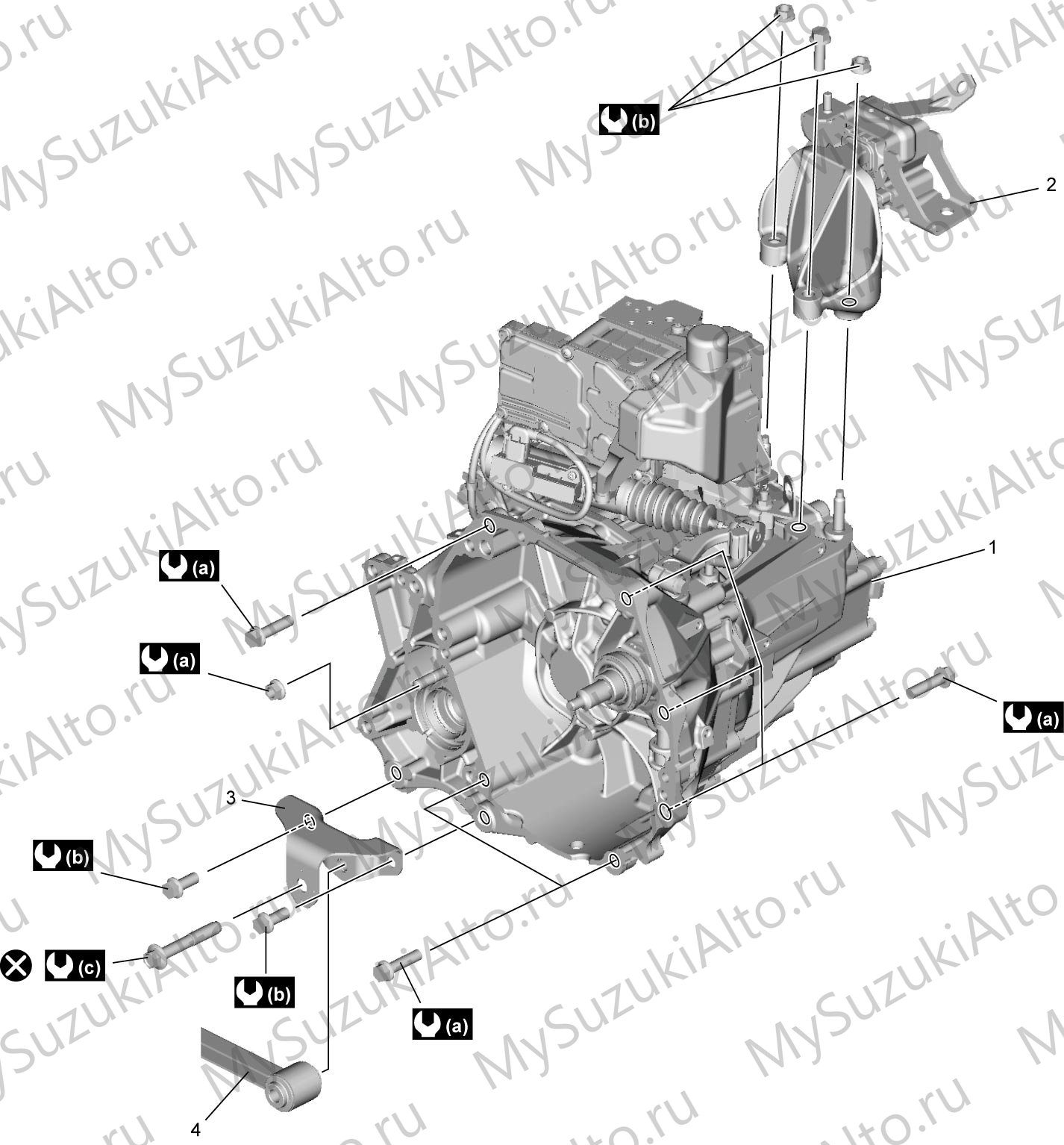

Узел: конфигурационная схема

Узел: конфигурационная схема — илл. 2

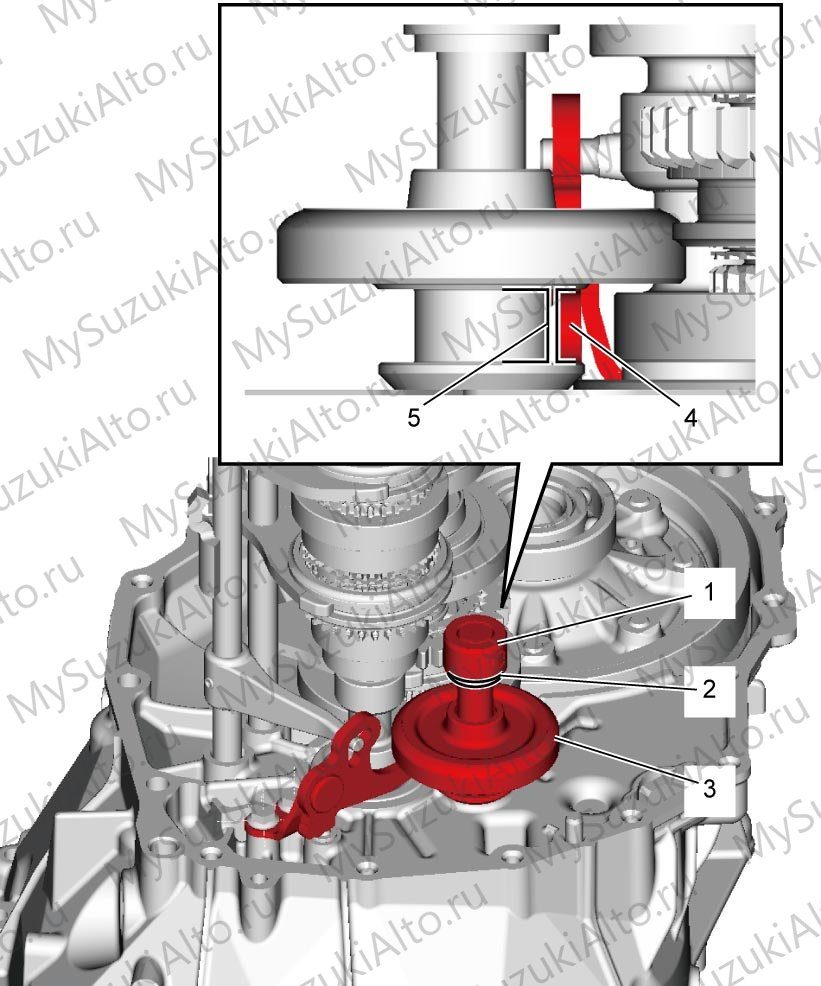

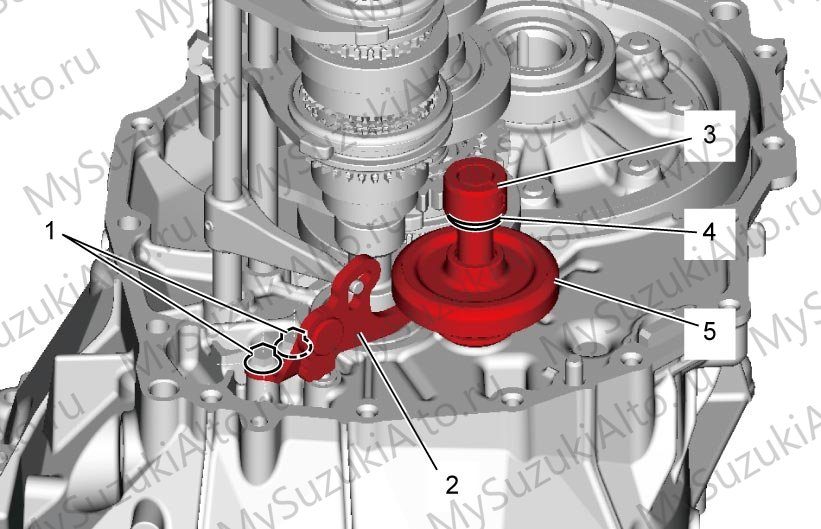

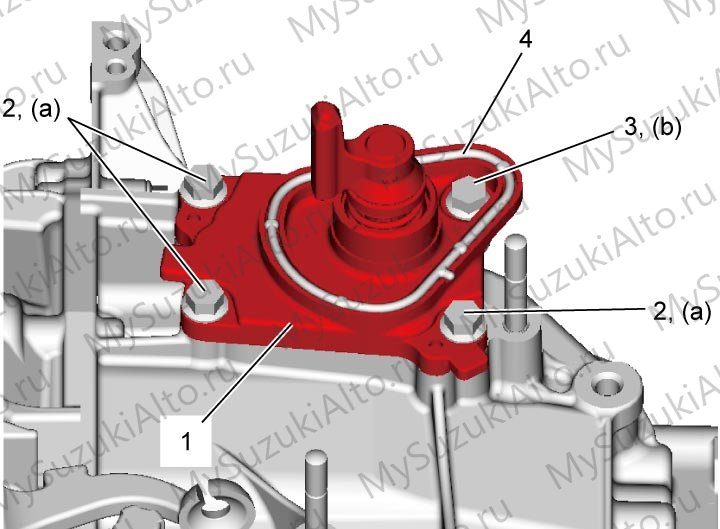

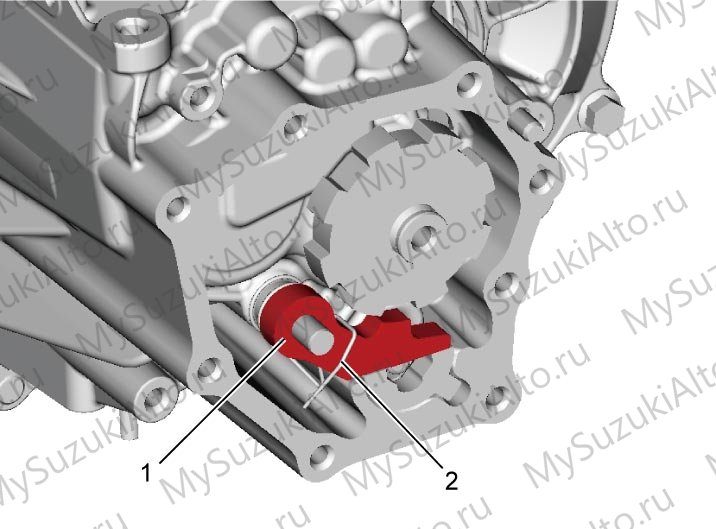

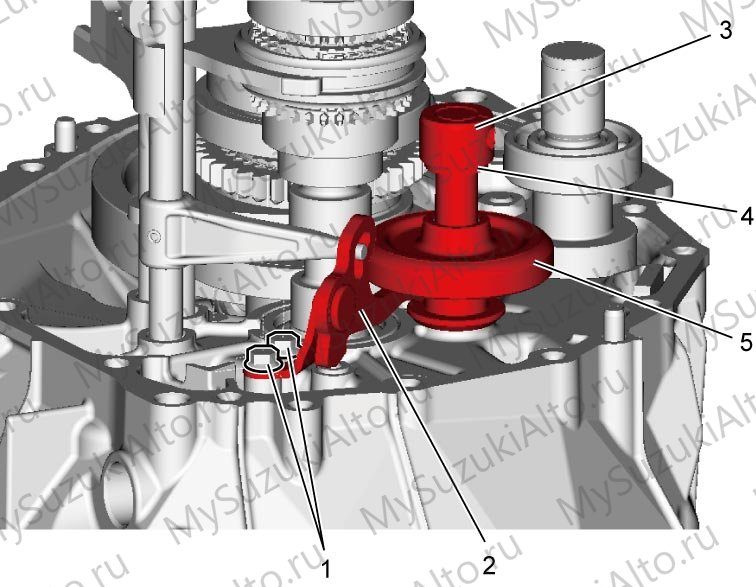

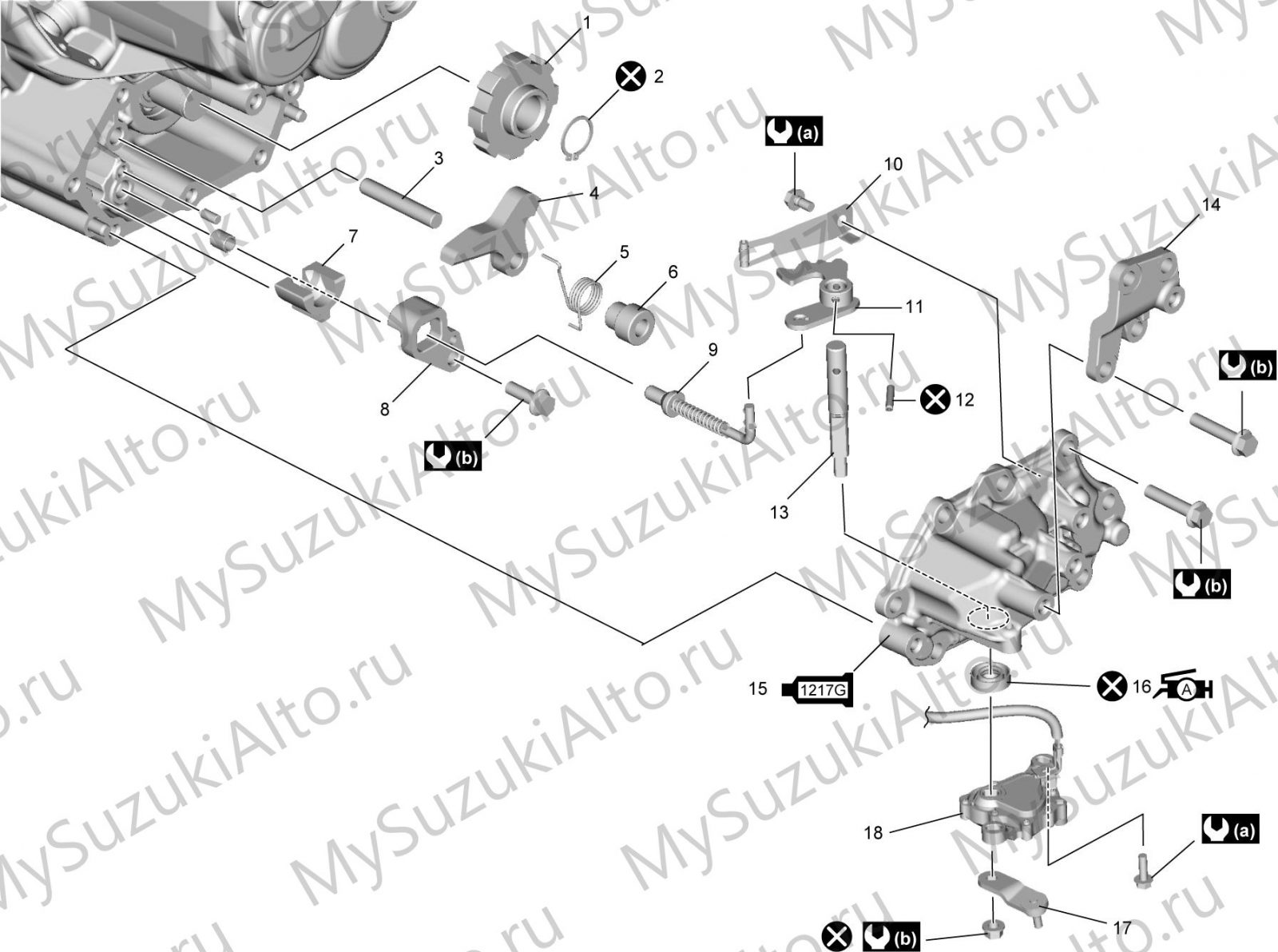

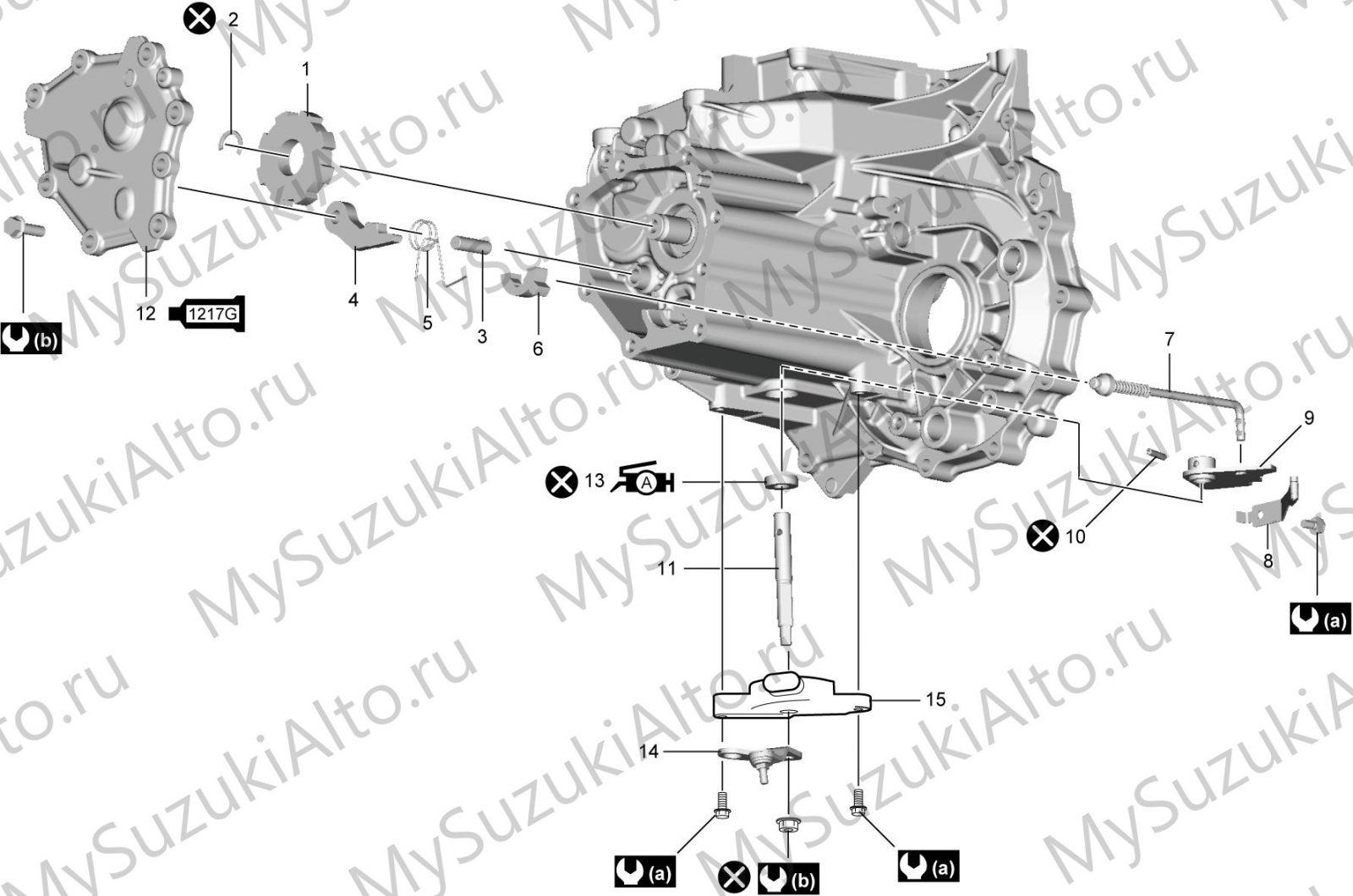

Parking замок: конфигурационная схема

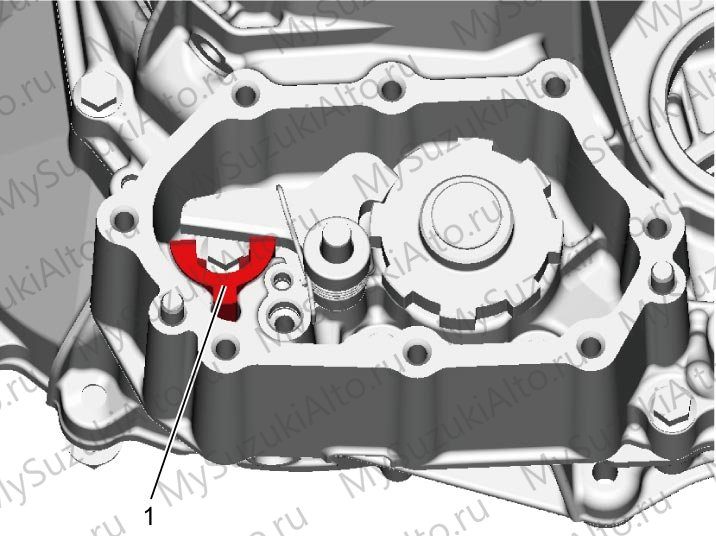

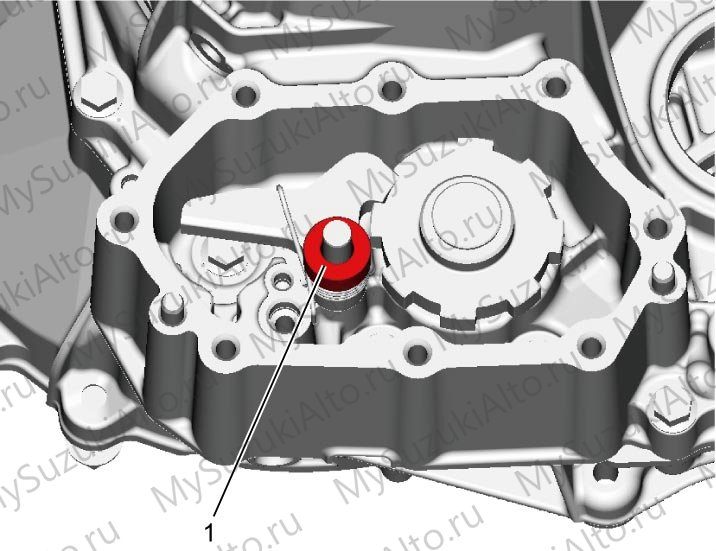

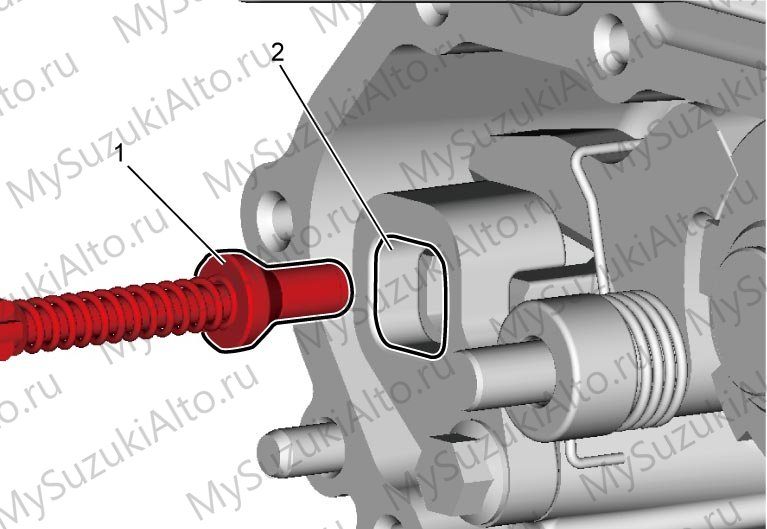

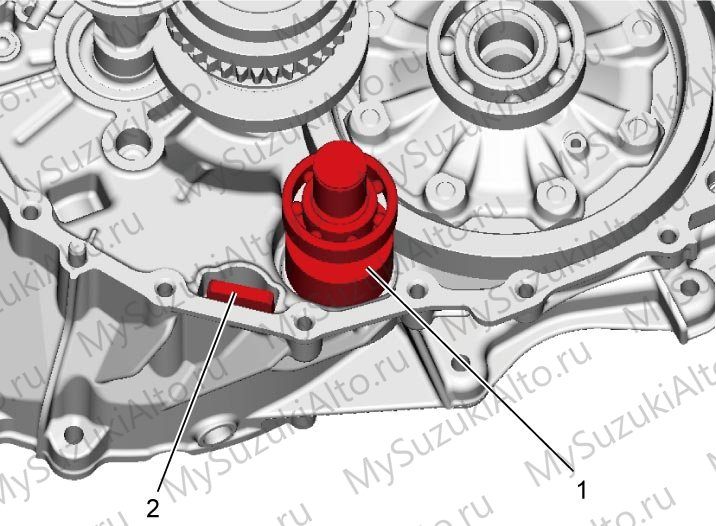

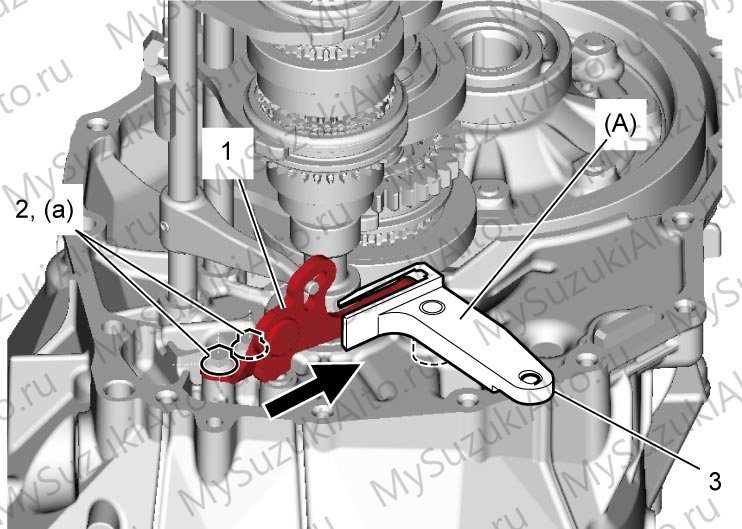

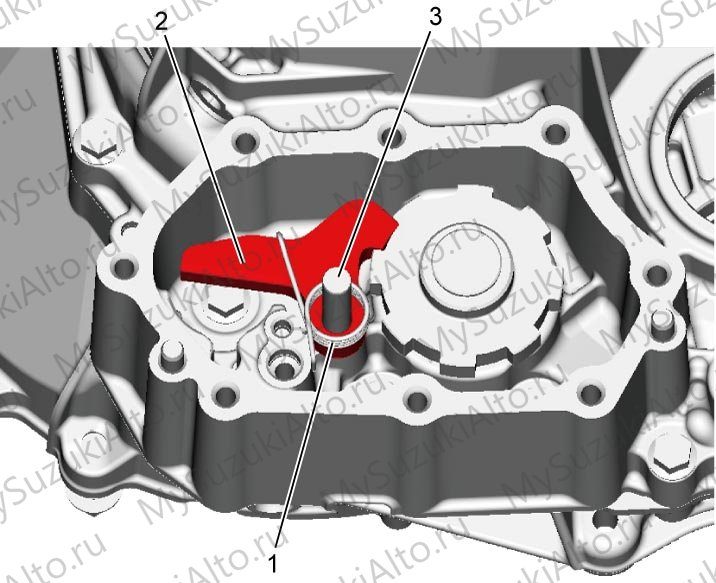

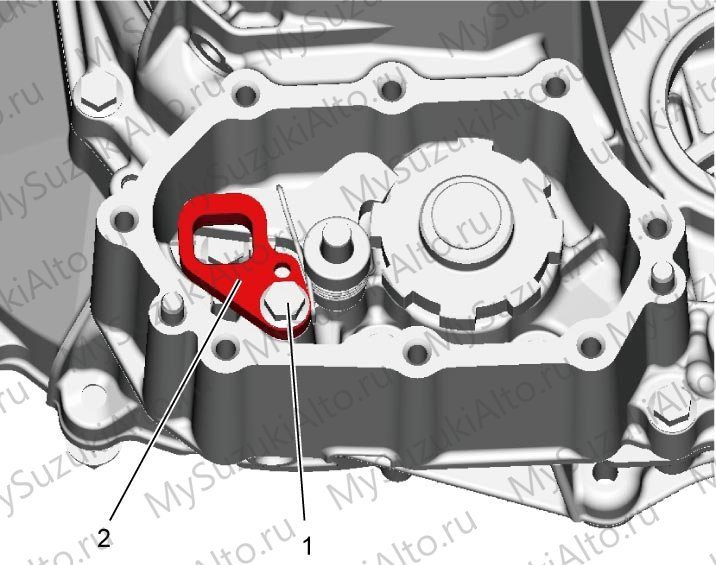

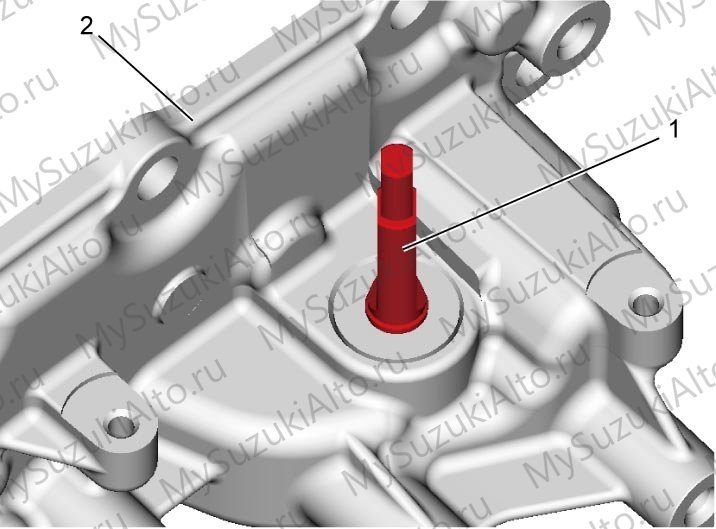

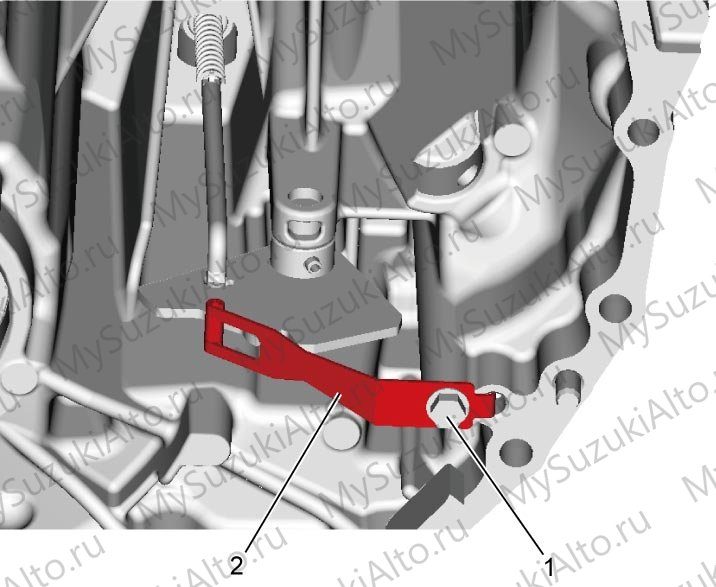

Parking передача: снятие и установка

Parking передача: снятие и установка — илл. 2

Parking передача: снятие и установка — илл. 3

Parking передача: снятие и установка — илл. 4

Parking передача: снятие и установка — илл. 5

Parking передача: снятие и установка — илл. 6

Parking передача: снятие и установка — илл. 7

Parking передача: снятие и установка — илл. 8

Parking передача: снятие и установка — илл. 9

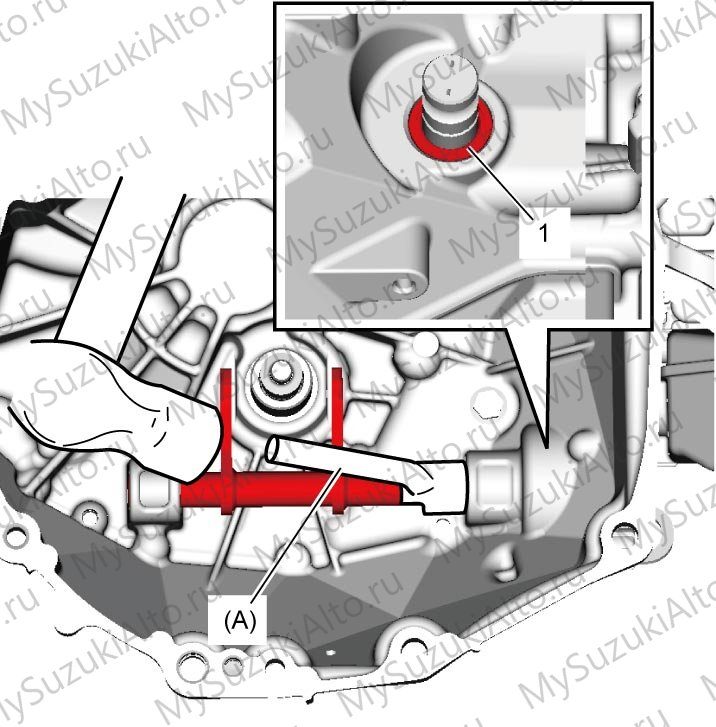

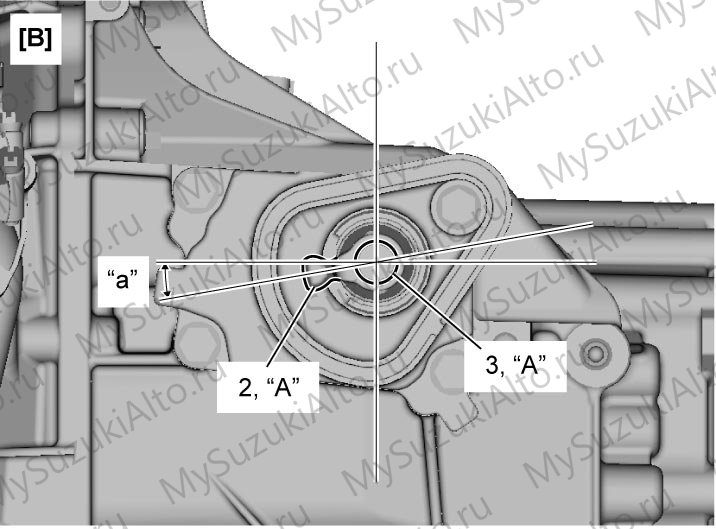

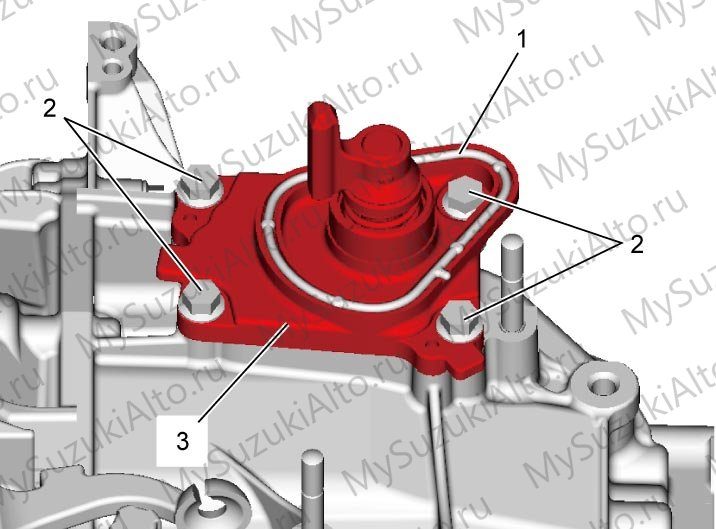

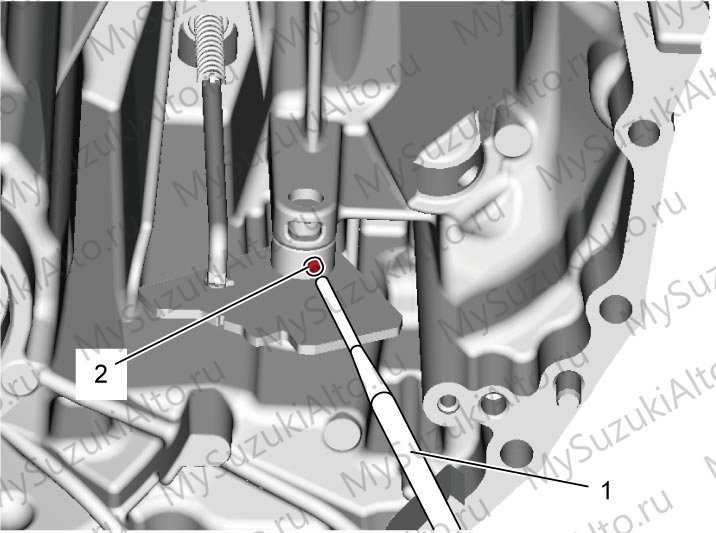

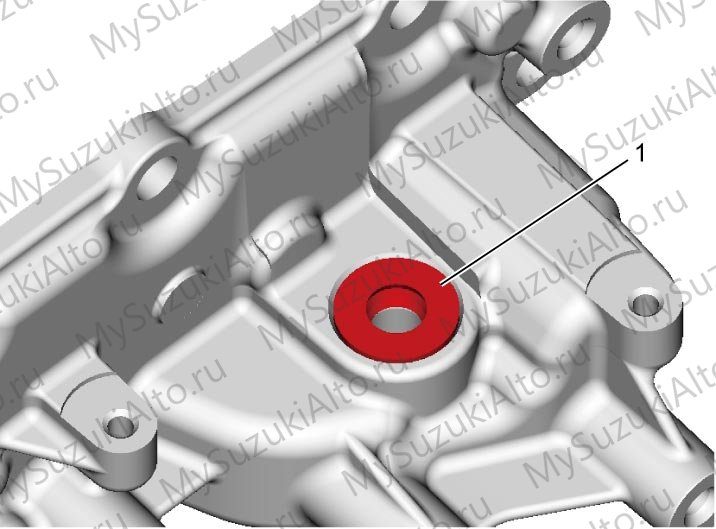

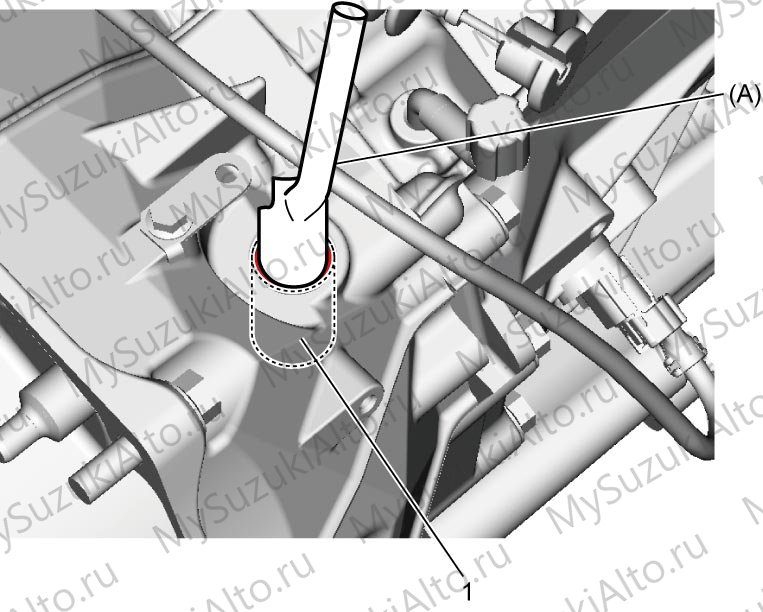

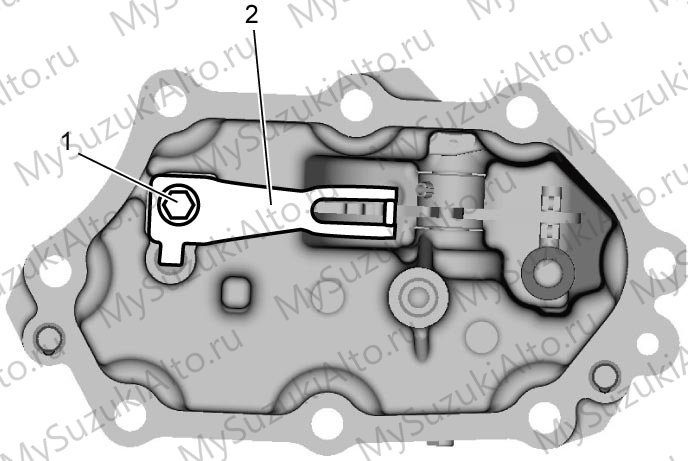

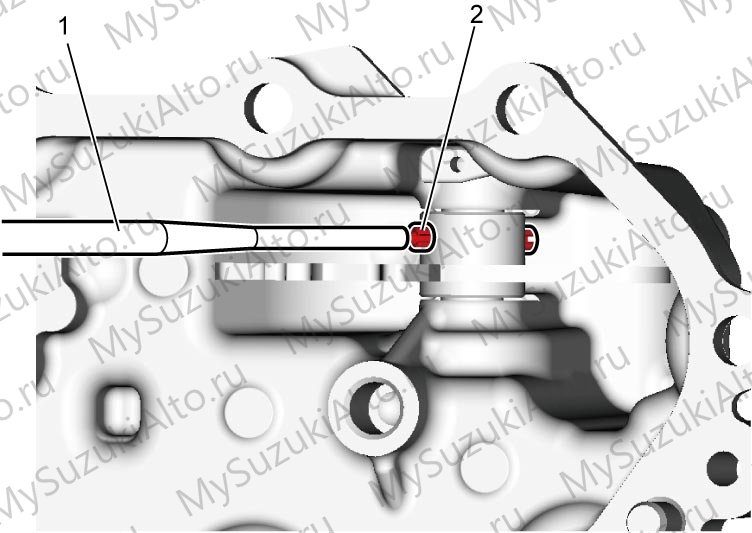

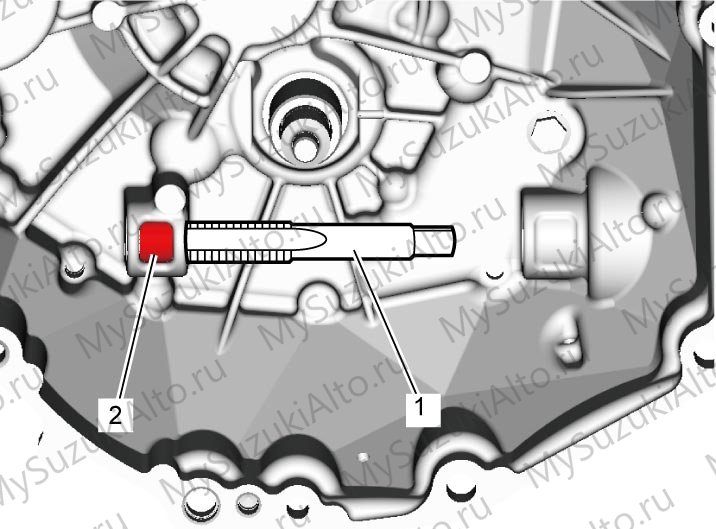

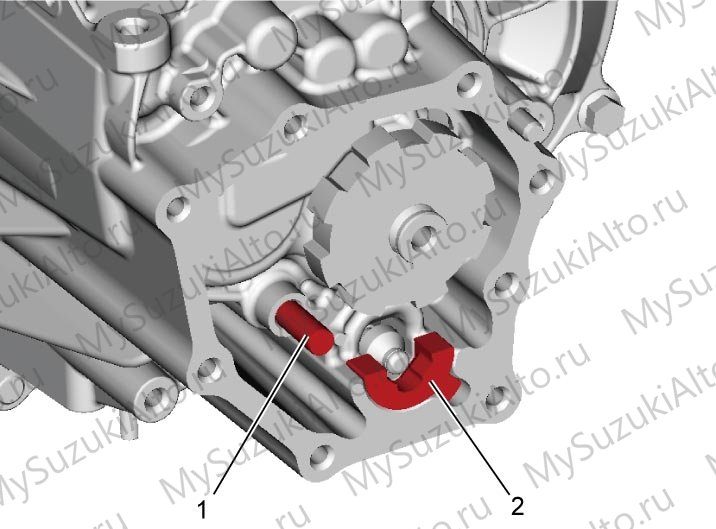

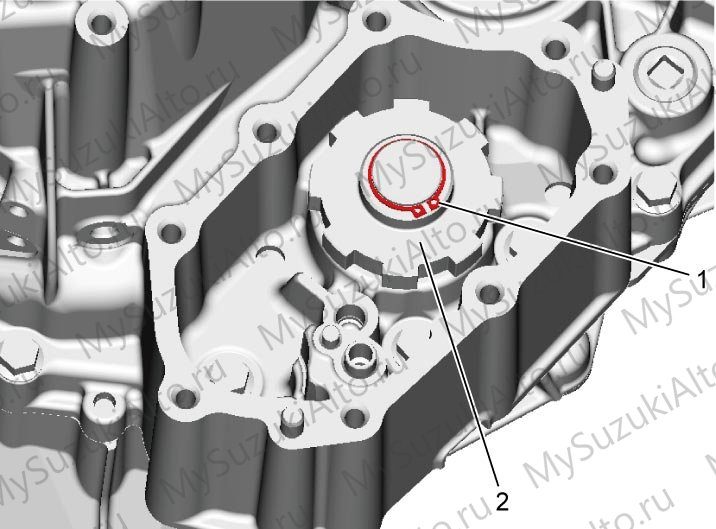

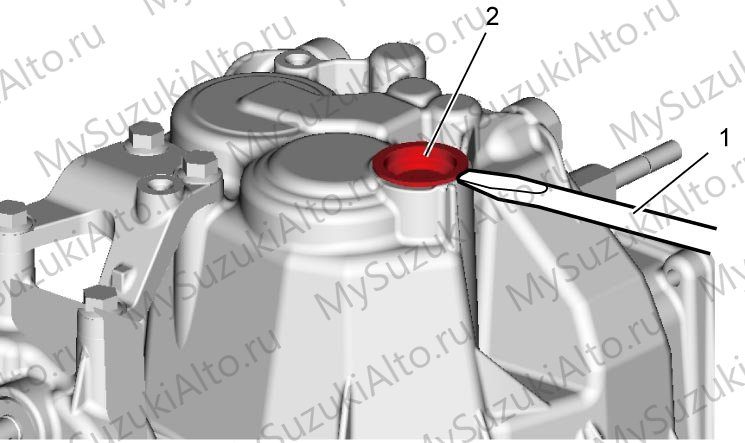

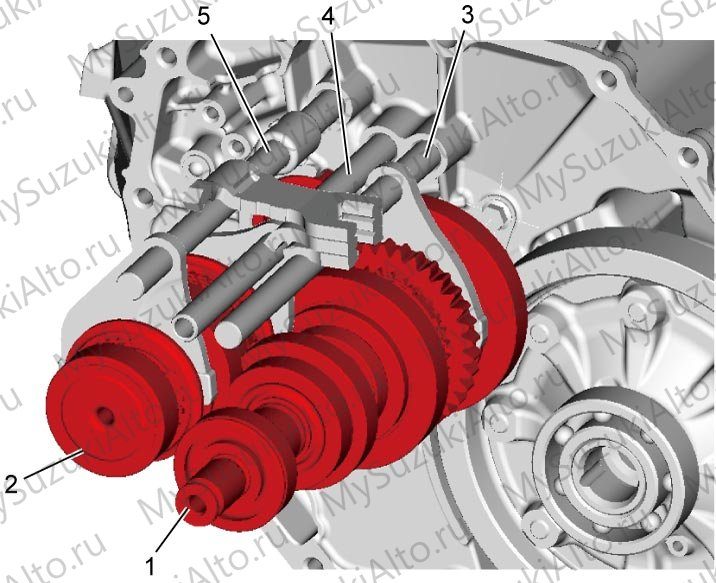

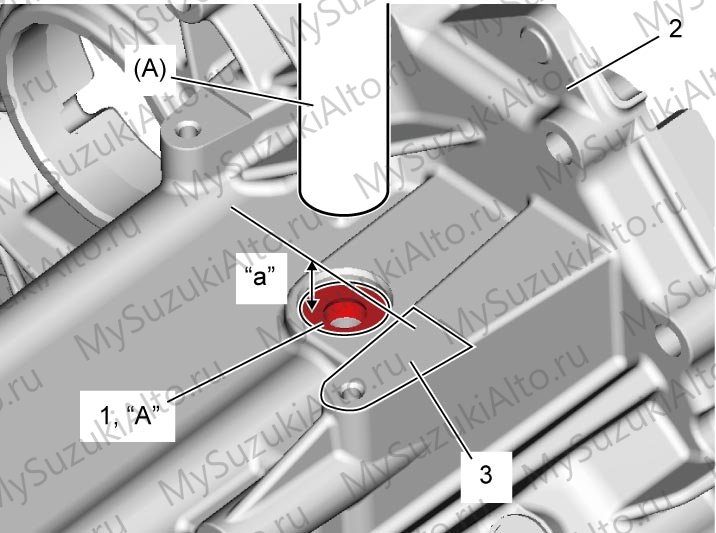

Вал: снятие и установка

Вал: снятие и установка — илл. 2

Вал: снятие и установка — илл. 3

Вал: снятие и установка — илл. 4

Вал: снятие и установка — илл. 5

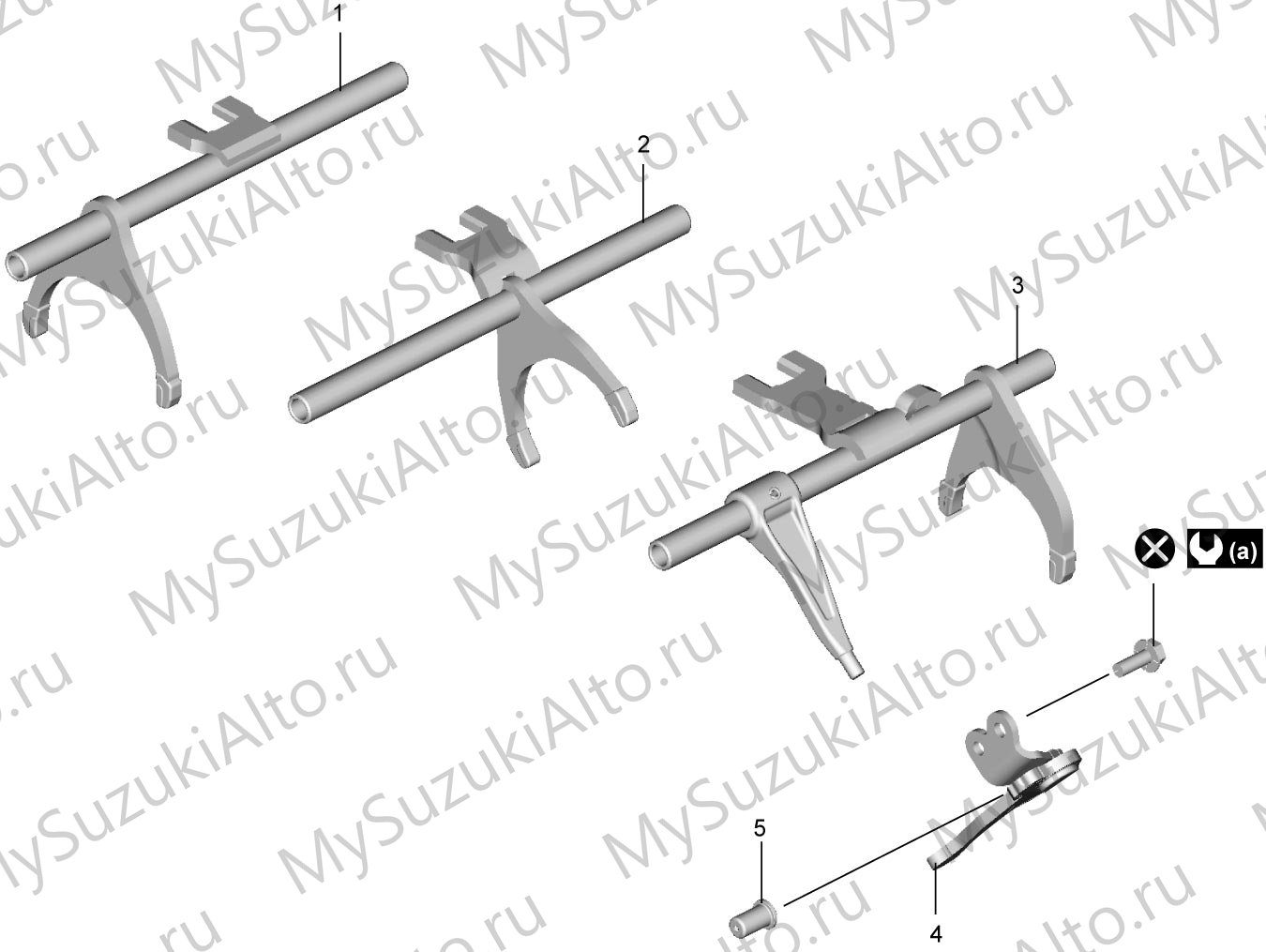

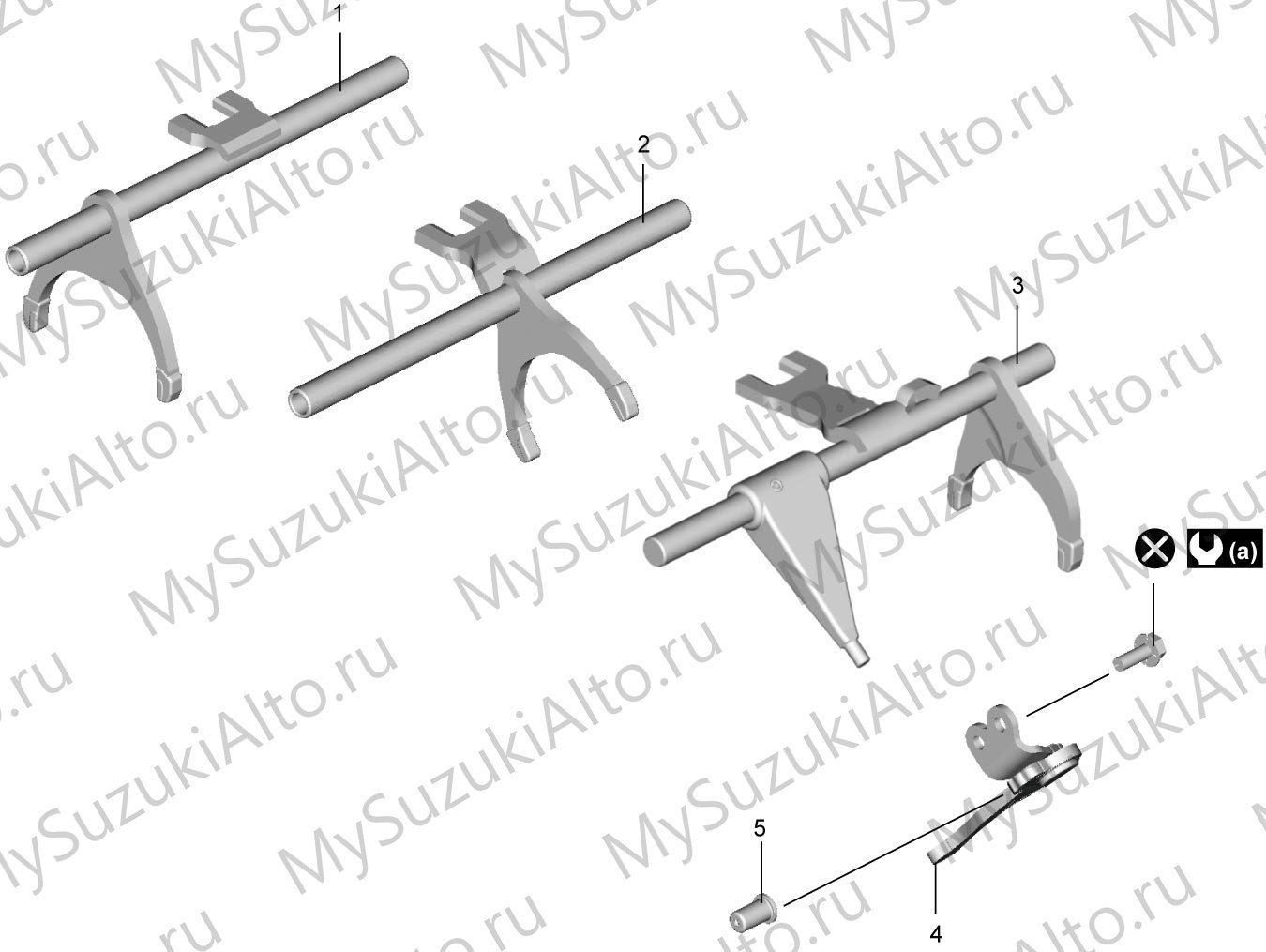

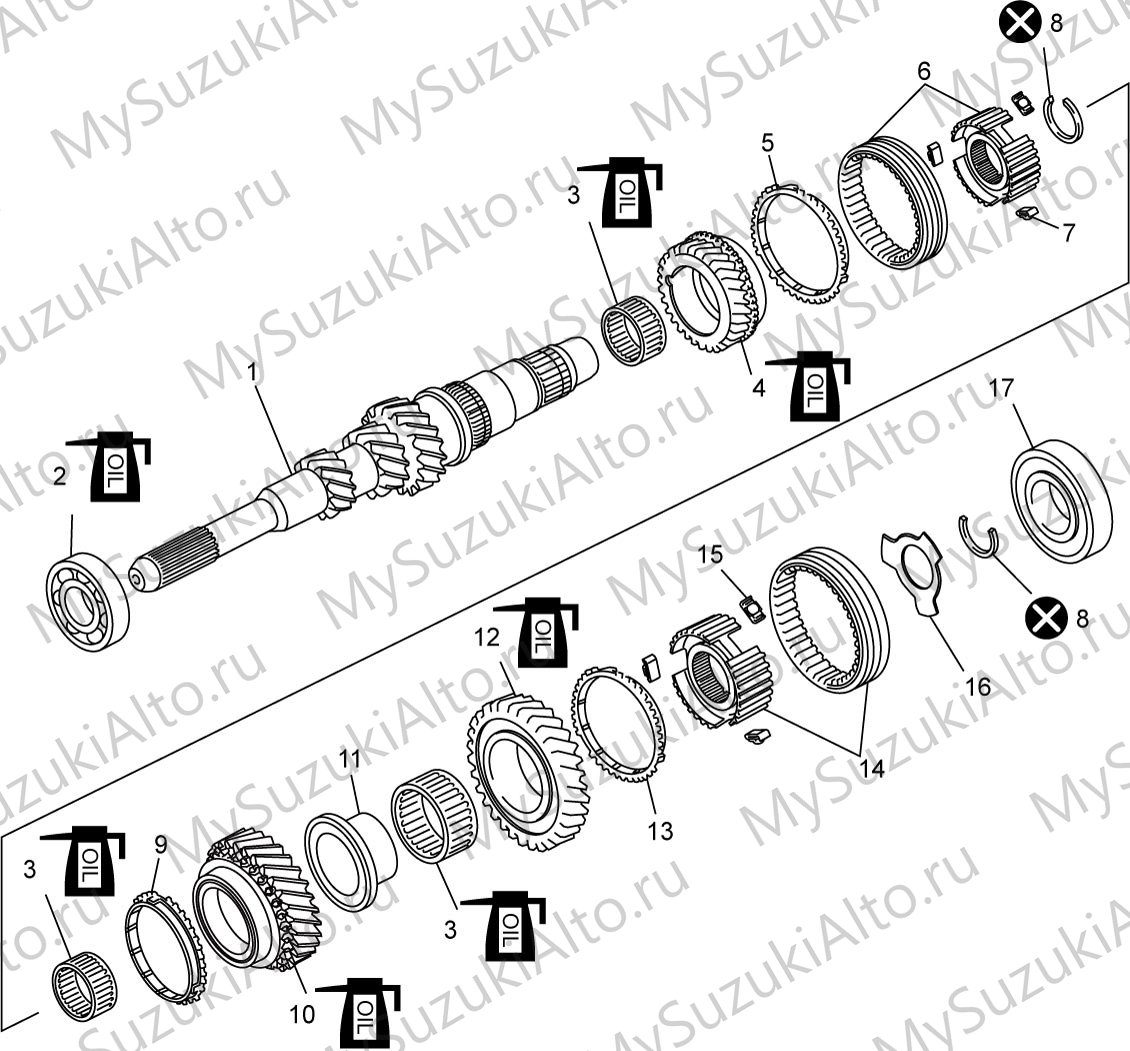

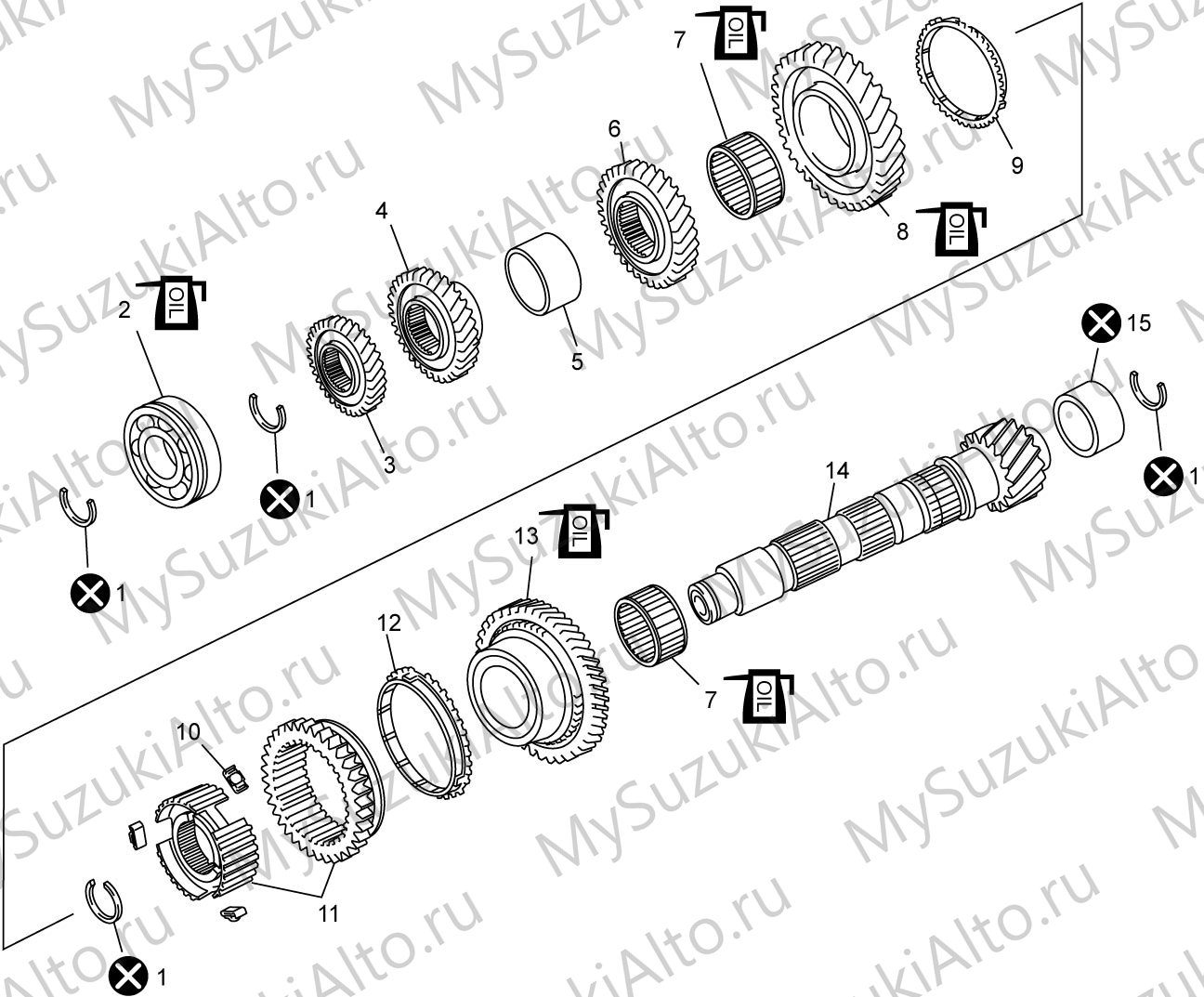

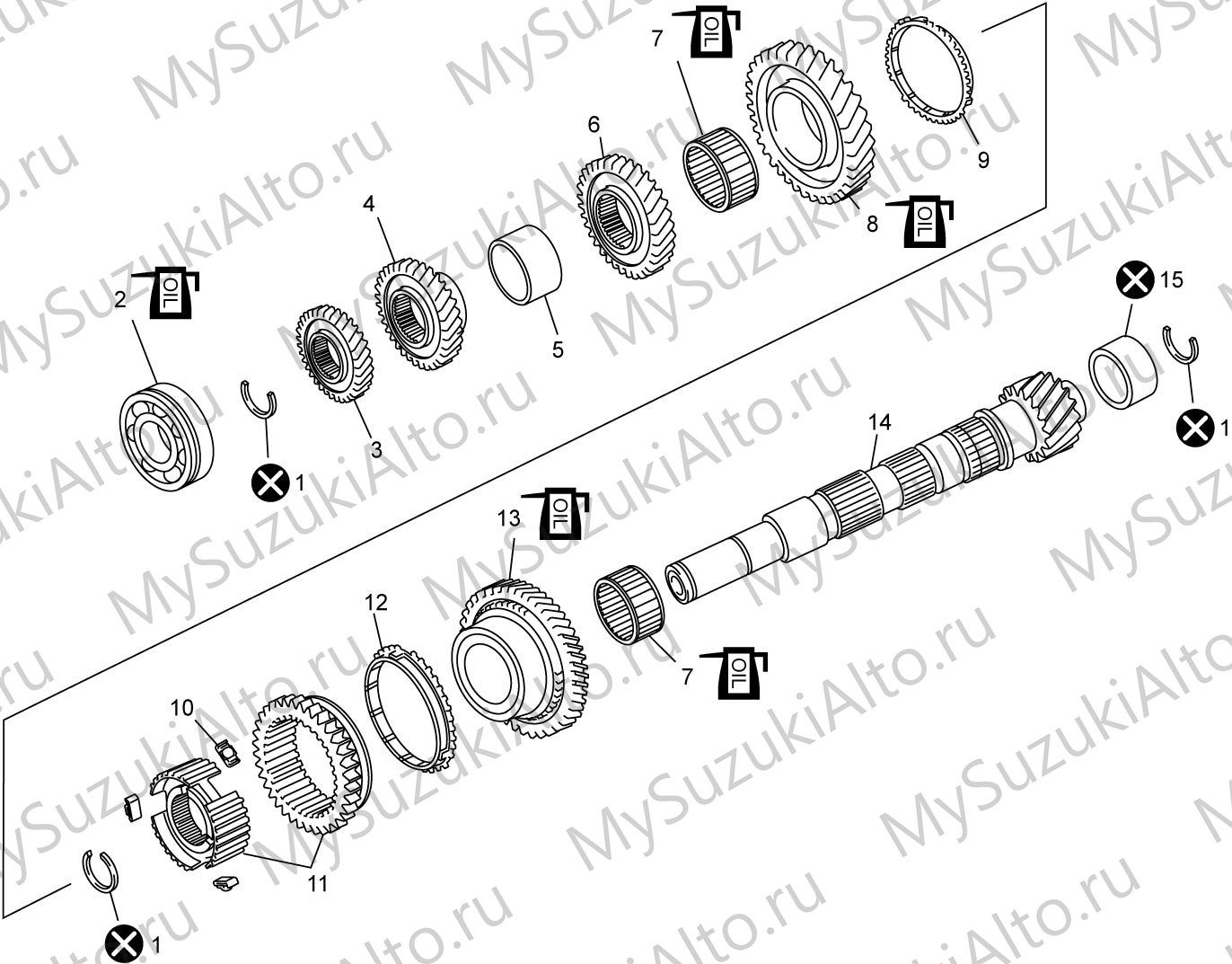

Вал: конфигурационная схема

Вал: снятие и установка — илл. 6

Вал: снятие и установка — илл. 7

Вал: снятие и установка — илл. 8

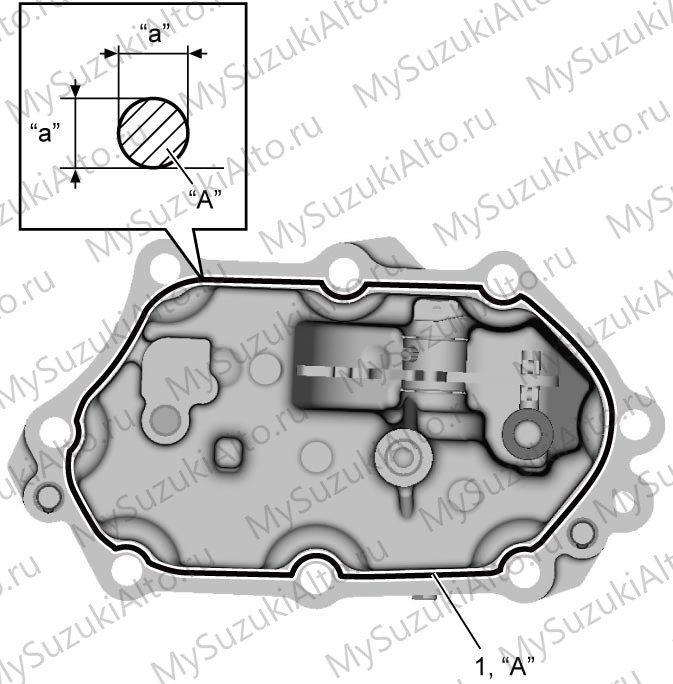

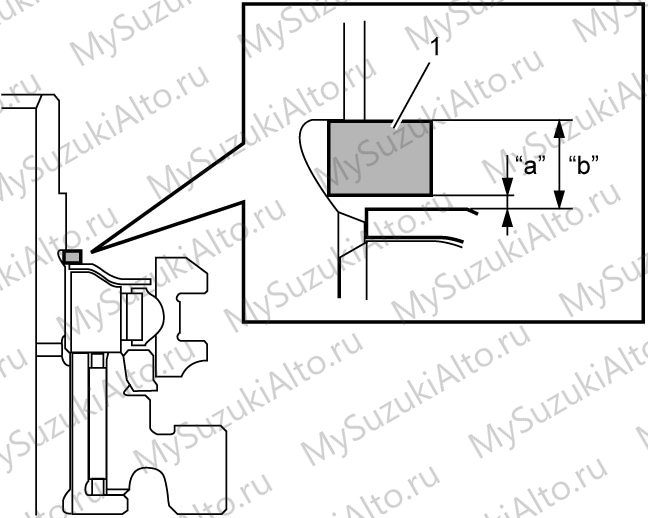

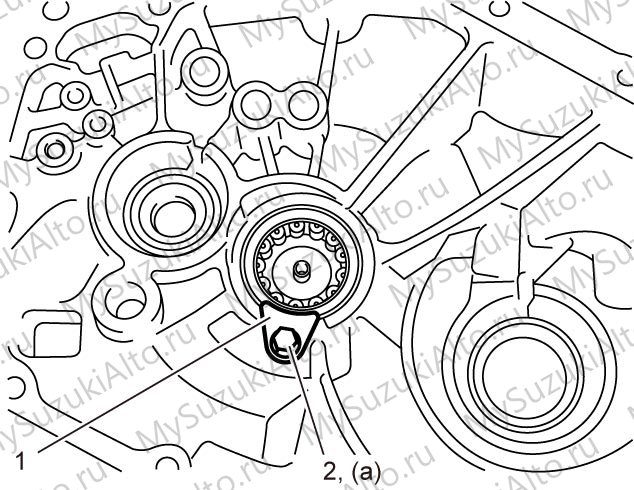

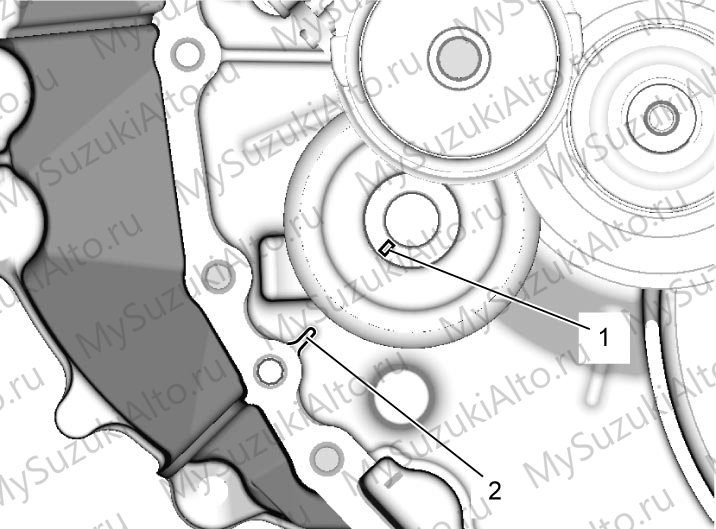

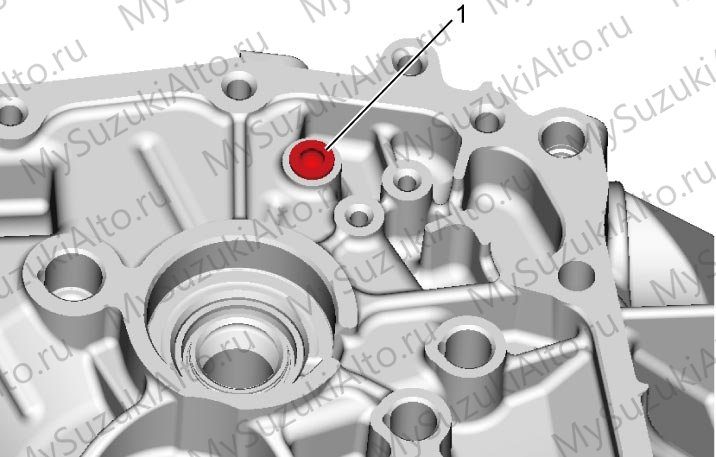

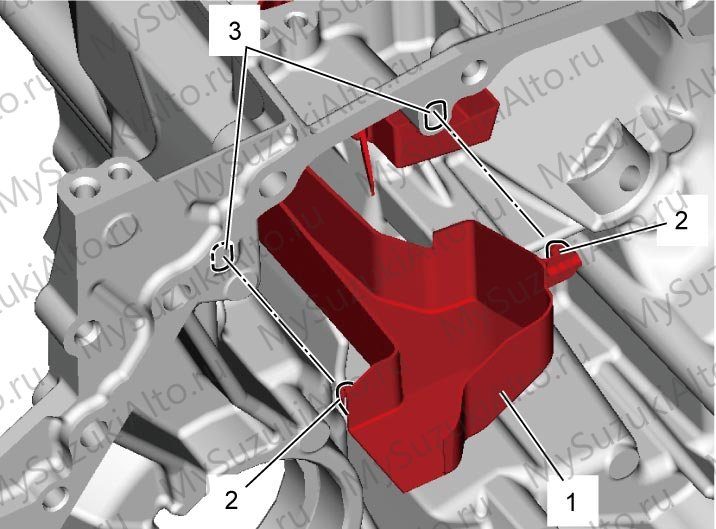

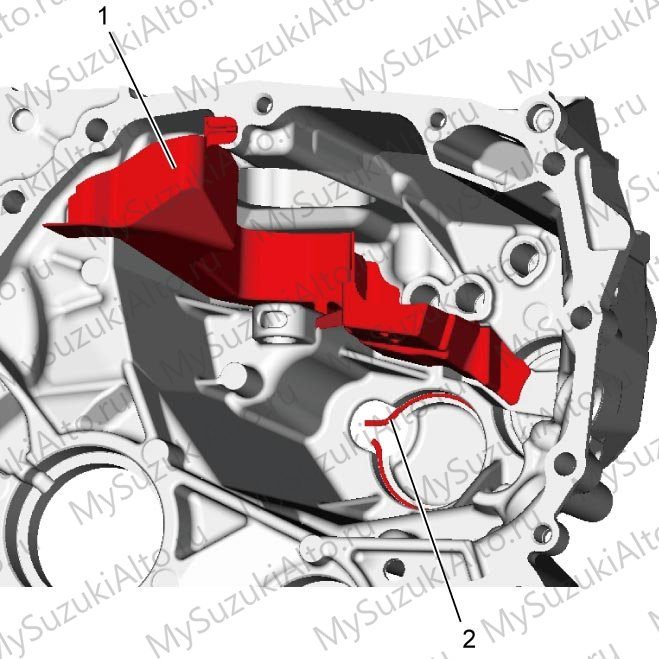

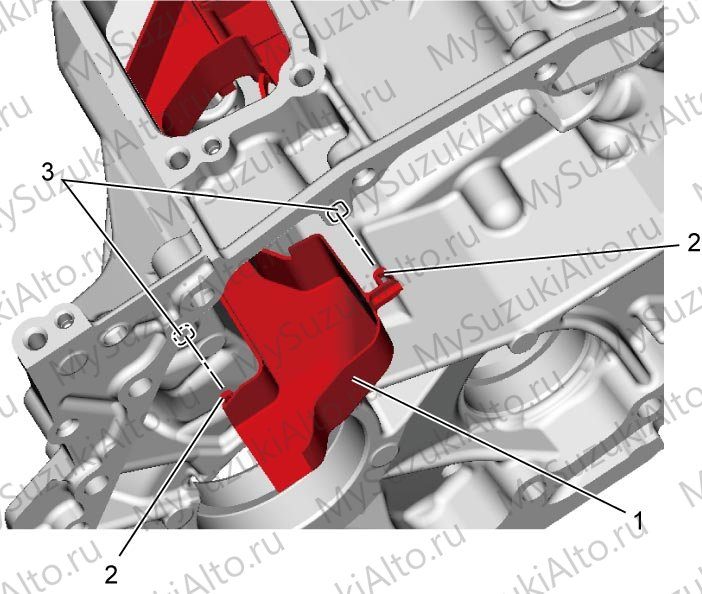

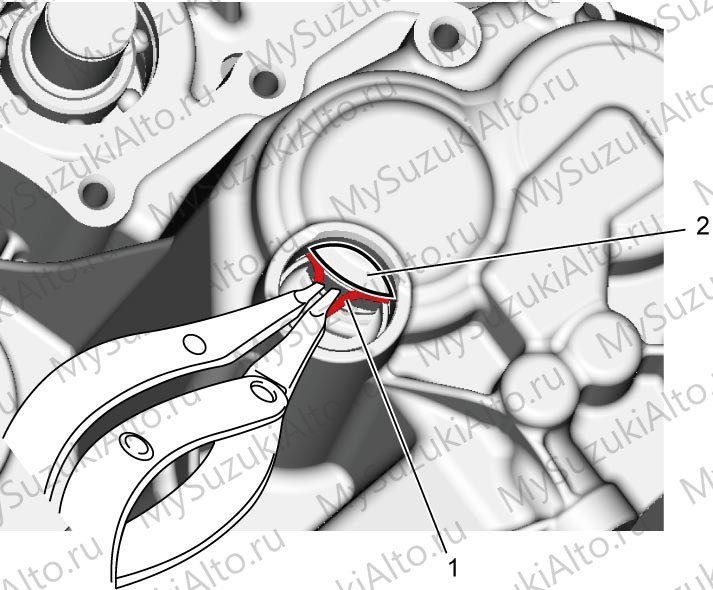

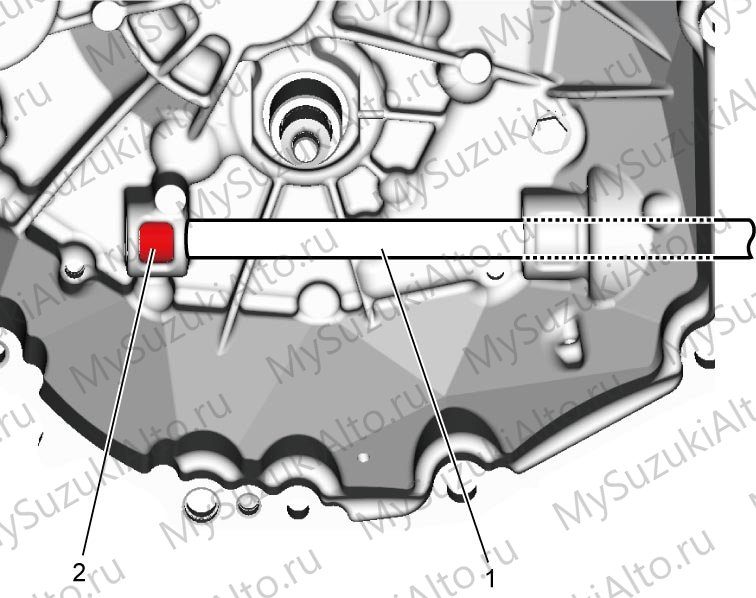

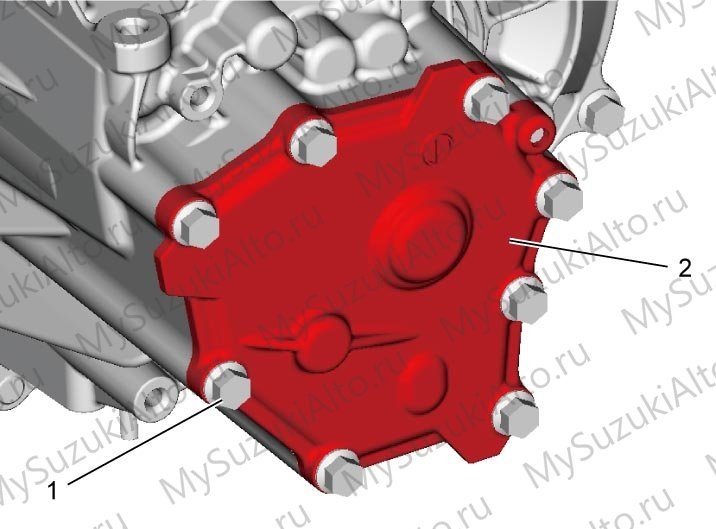

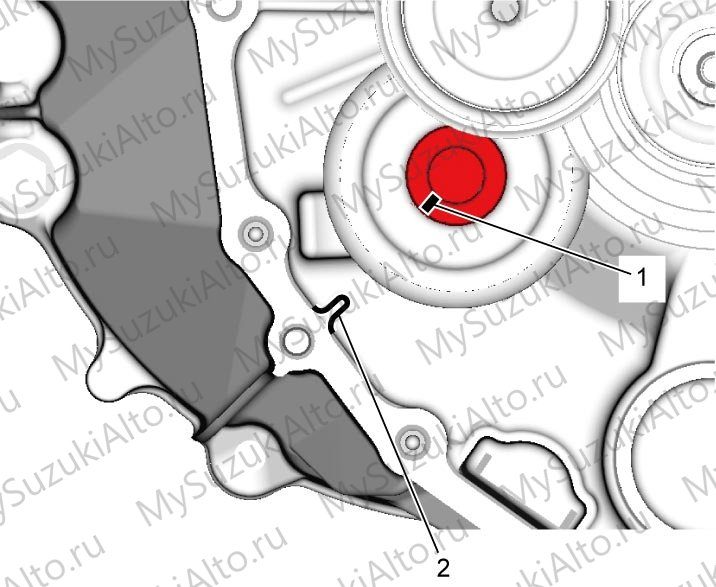

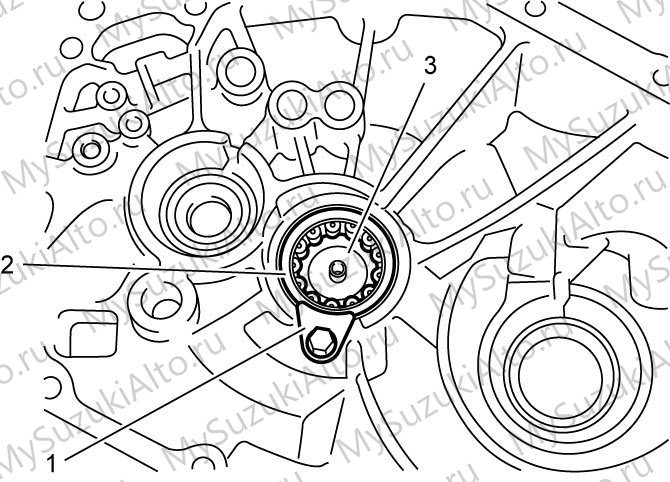

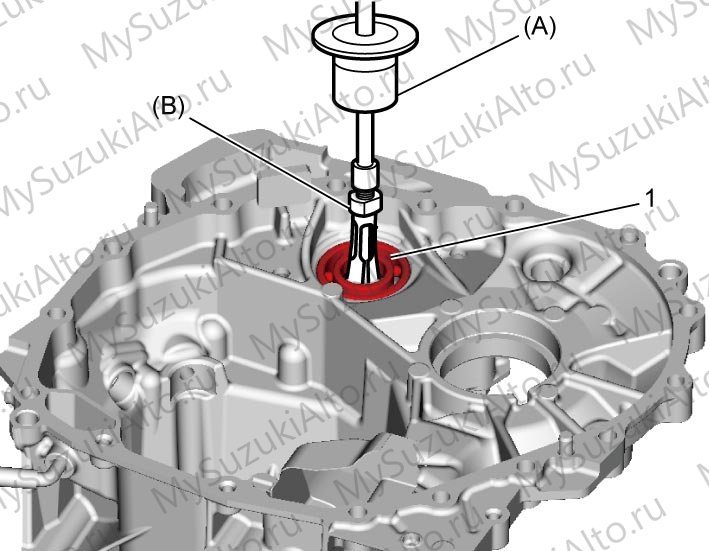

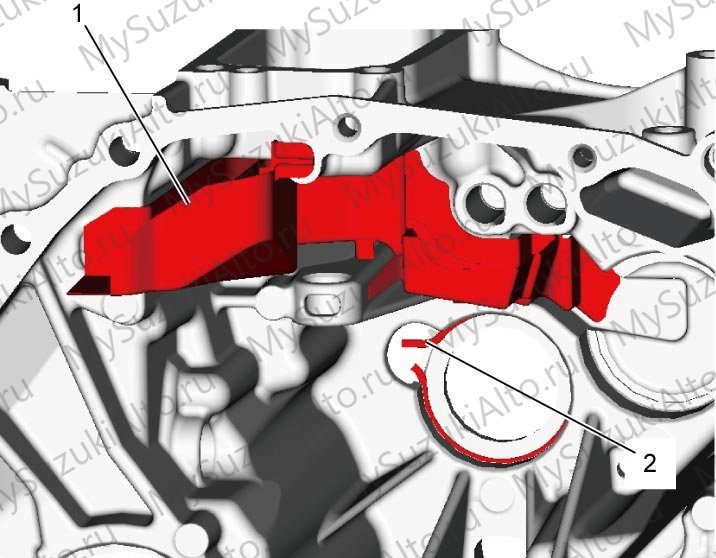

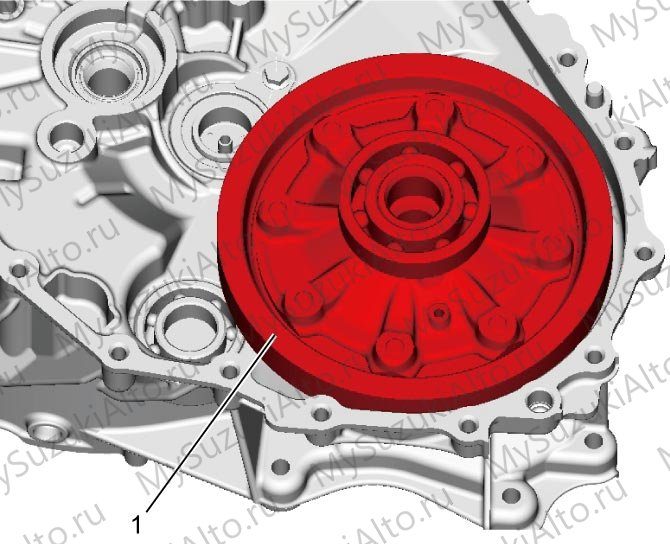

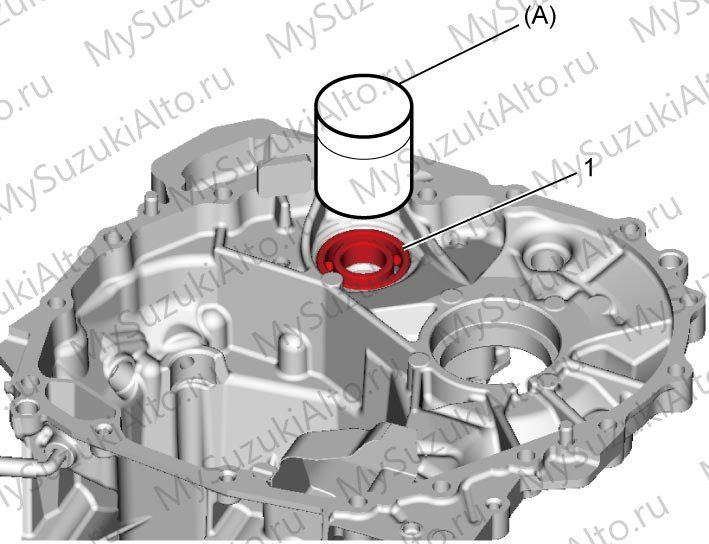

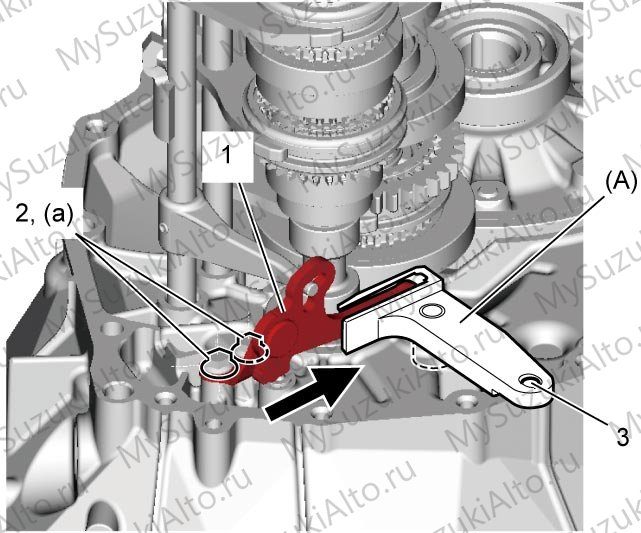

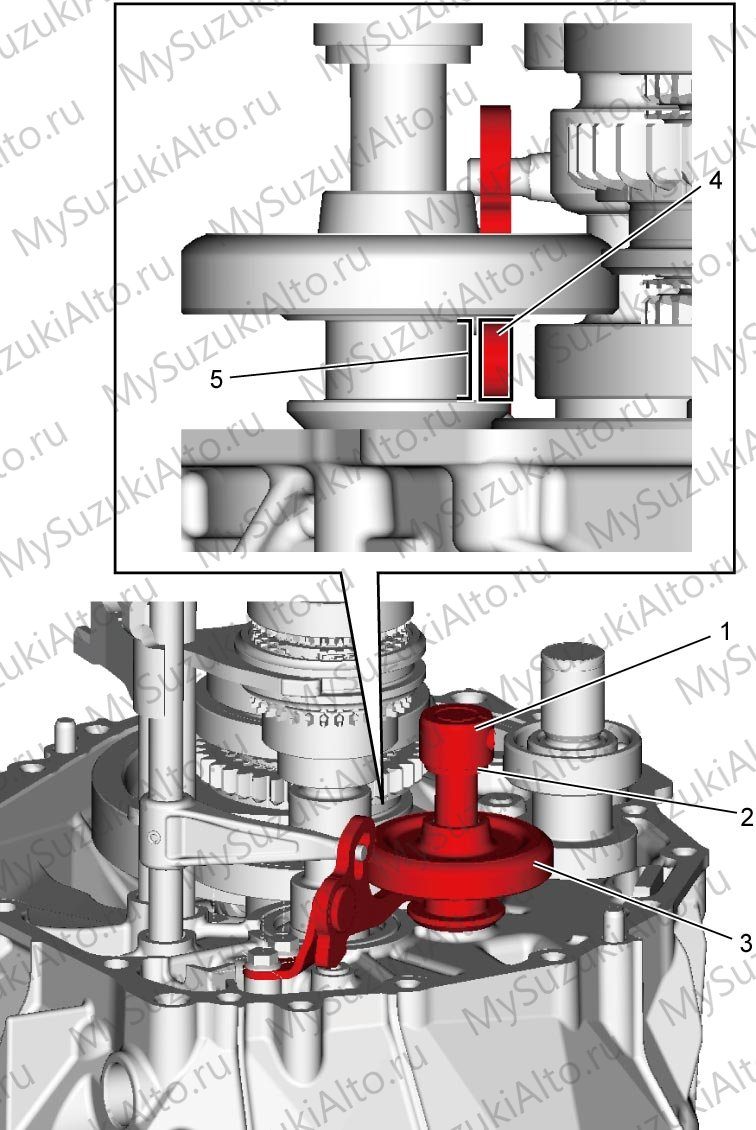

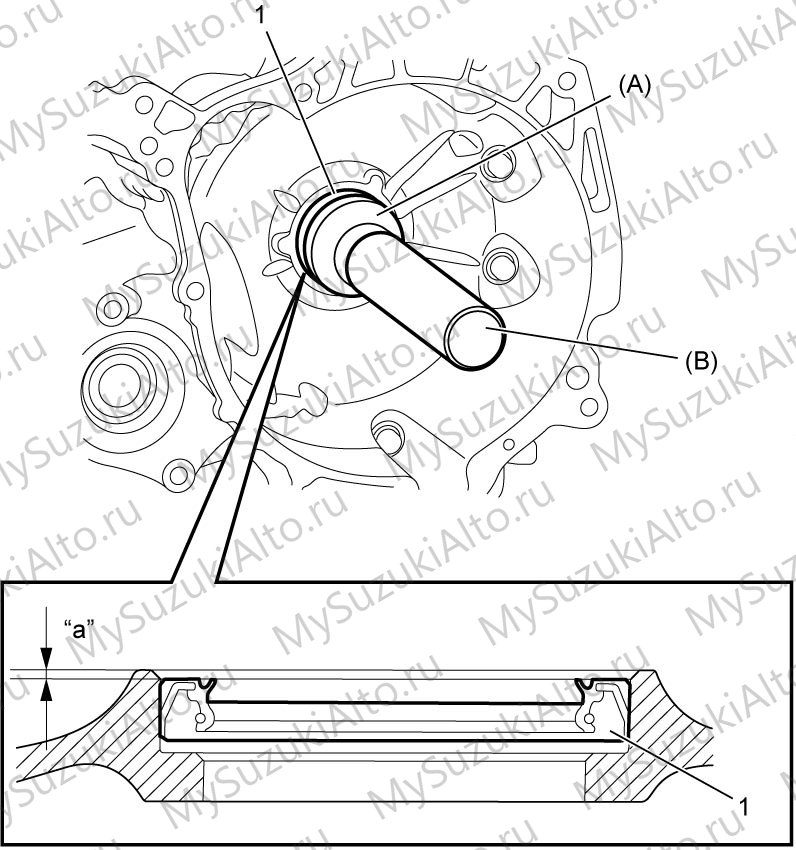

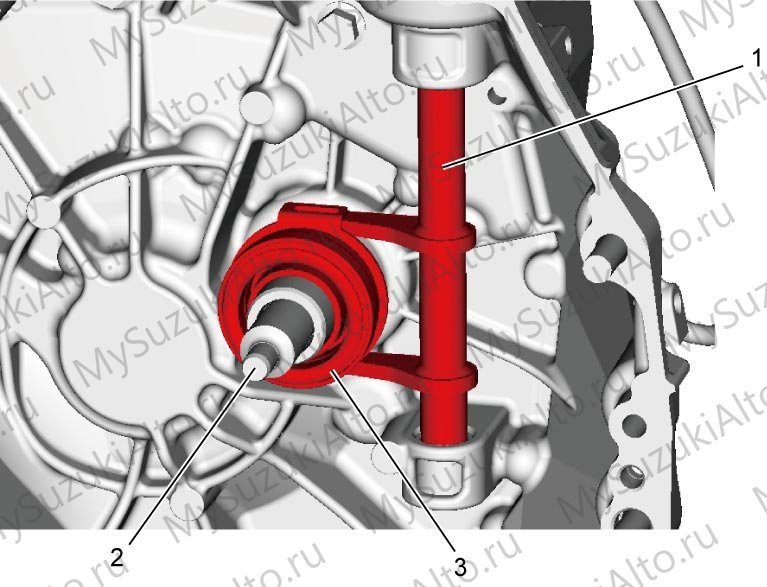

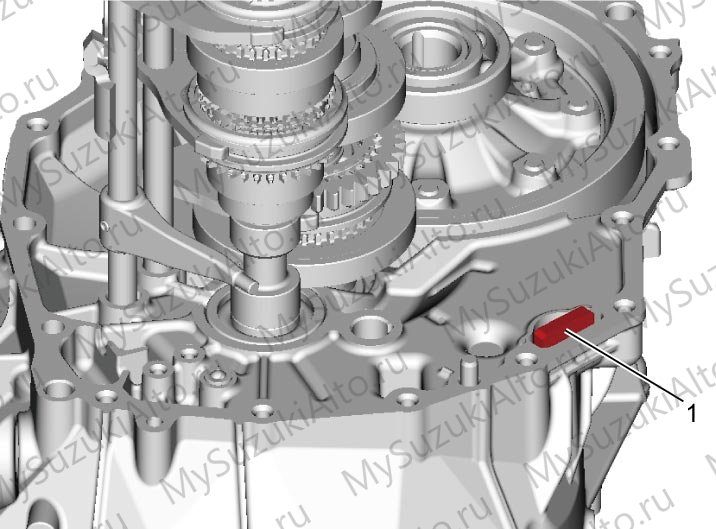

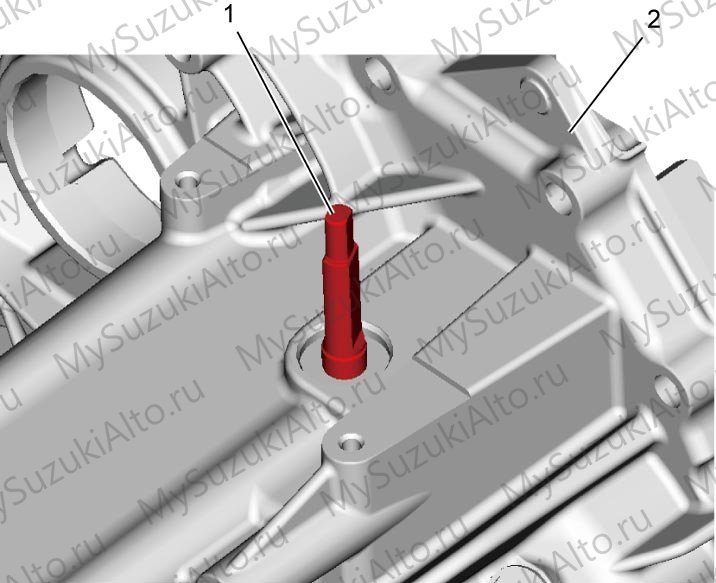

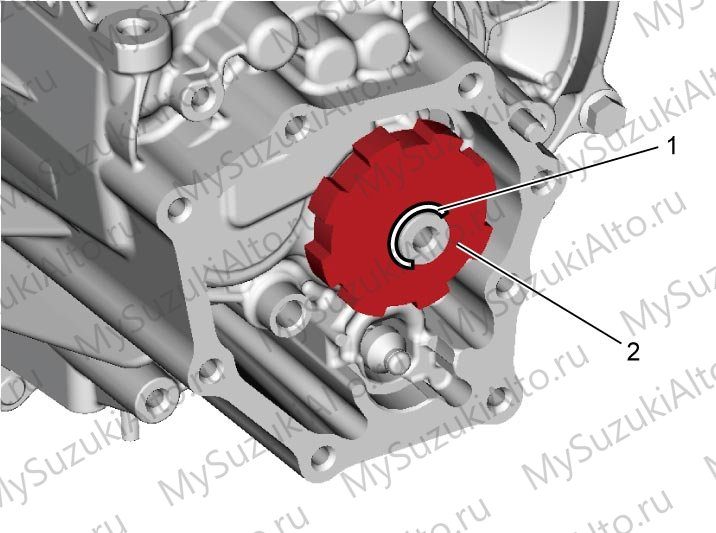

Узел: разборка и сборка

Узел: разборка и сборка — илл. 2

Узел: разборка и сборка — илл. 3

Узел: разборка и сборка — илл. 4

Узел: разборка и сборка — илл. 5

Узел: разборка и сборка — илл. 6

Узел: разборка и сборка — илл. 7

Узел: разборка и сборка — илл. 8

Узел: разборка и сборка — илл. 9

Узел: разборка и сборка — илл. 10

Узел: разборка и сборка — илл. 11

Узел: разборка и сборка — илл. 12

Узел: разборка и сборка — илл. 13

Узел: разборка и сборка — илл. 14

Узел: разборка и сборка — илл. 15

Узел: разборка и сборка — илл. 16

Узел: разборка и сборка — илл. 17

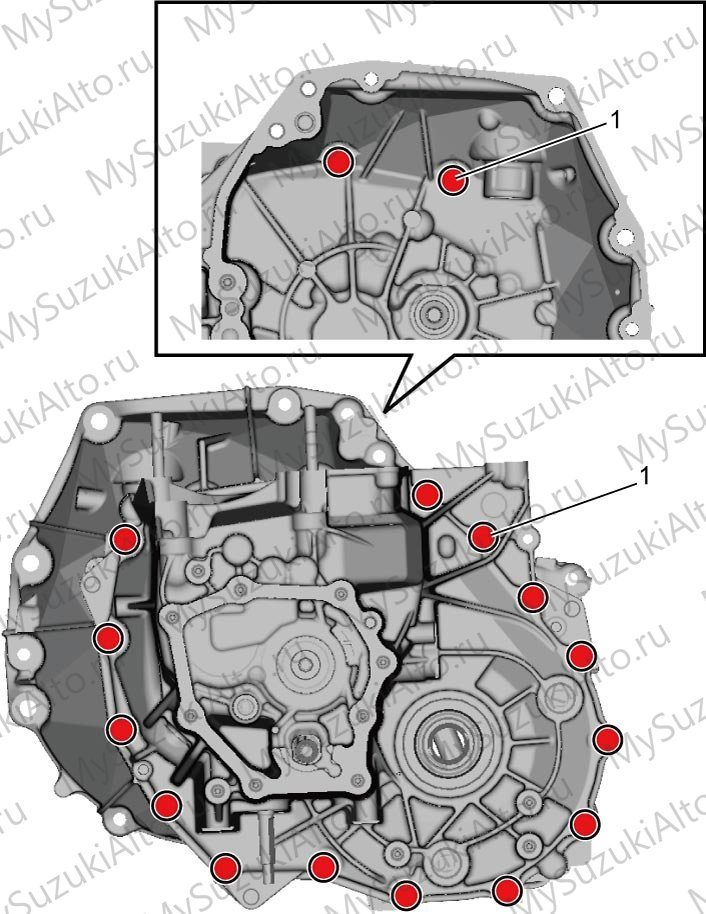

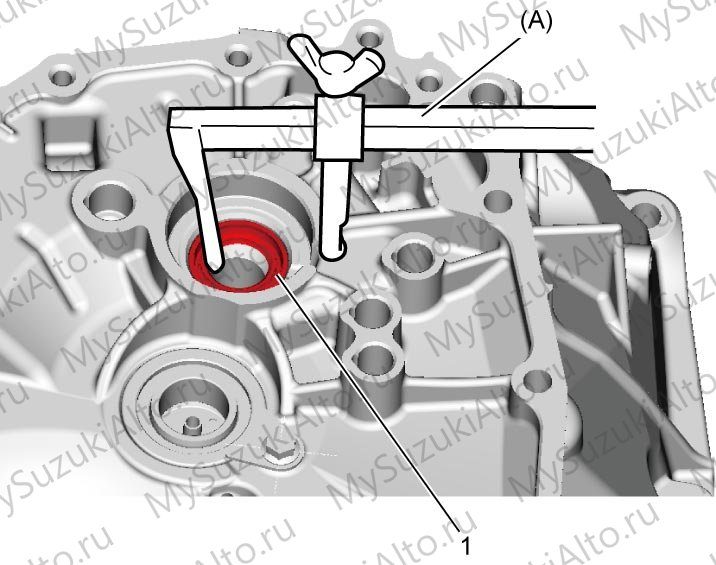

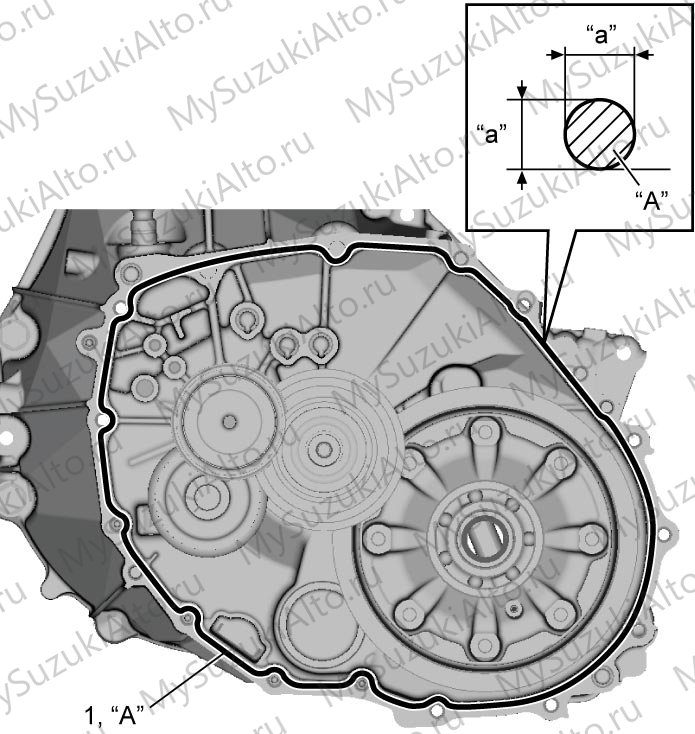

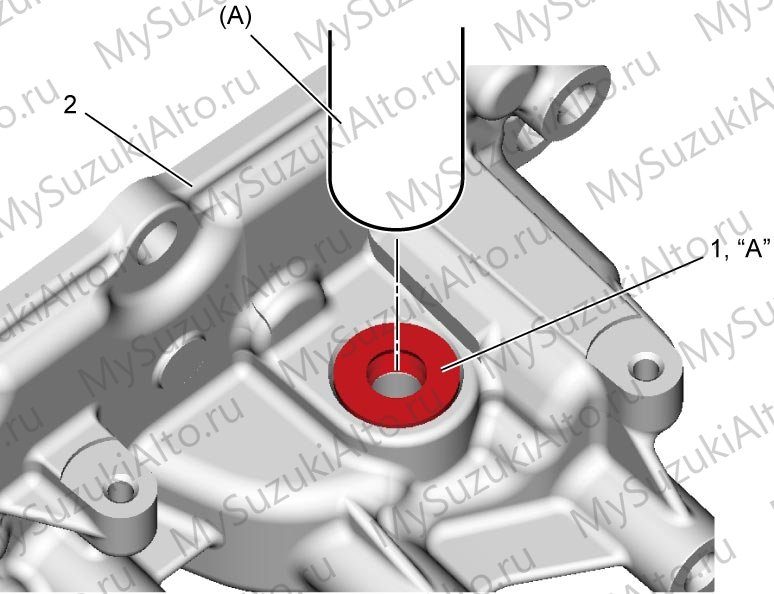

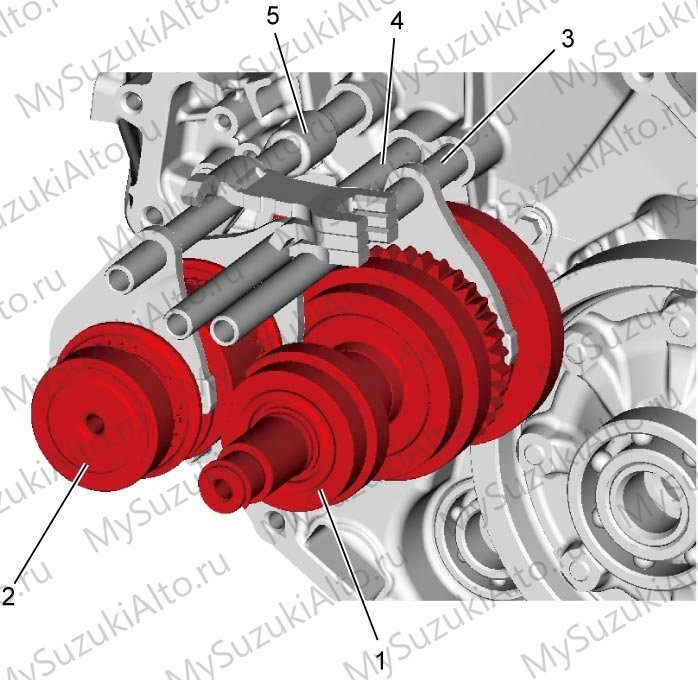

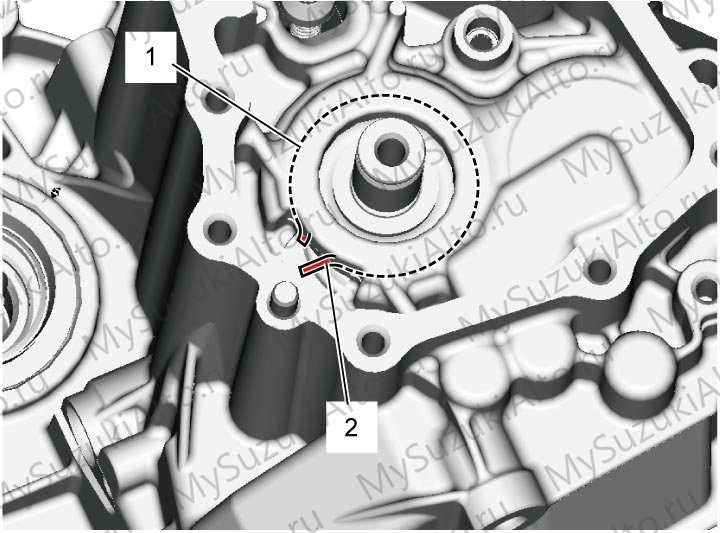

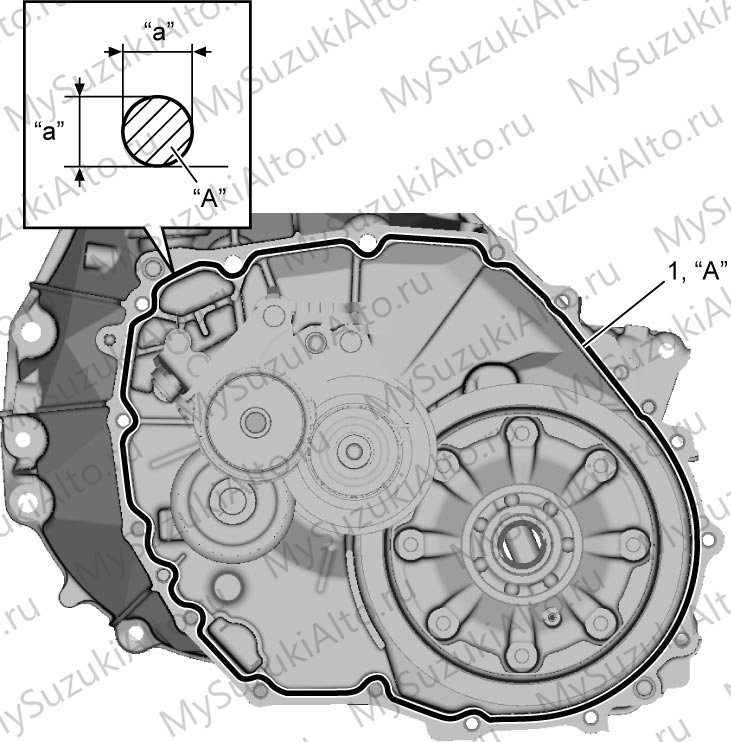

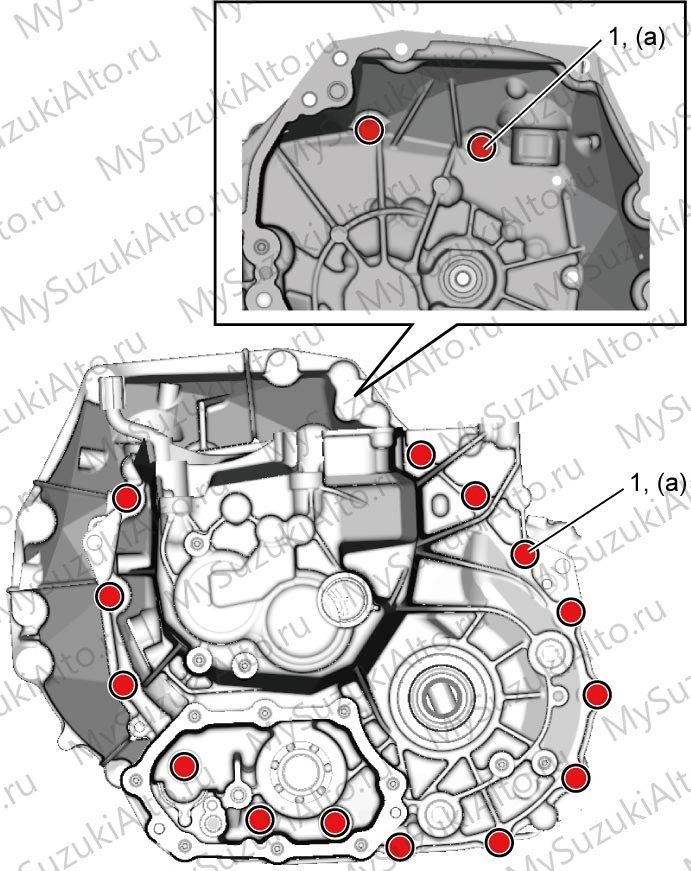

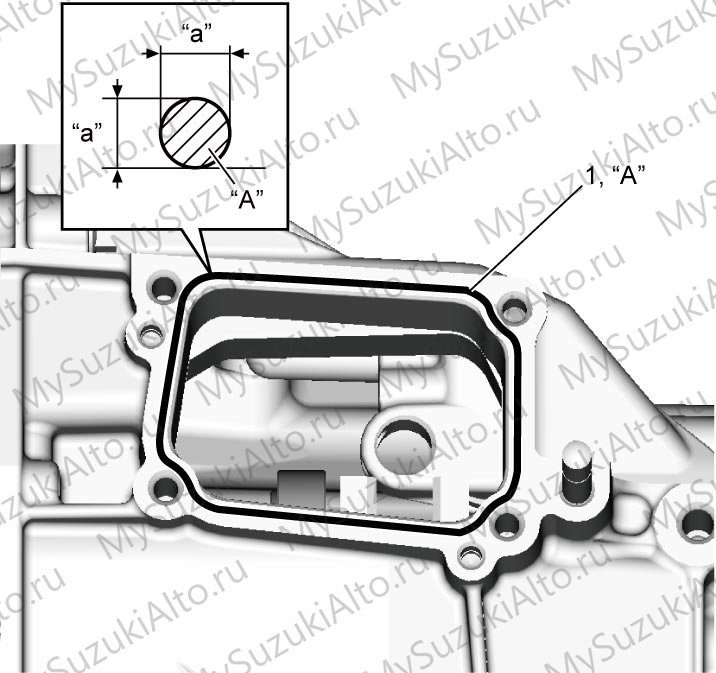

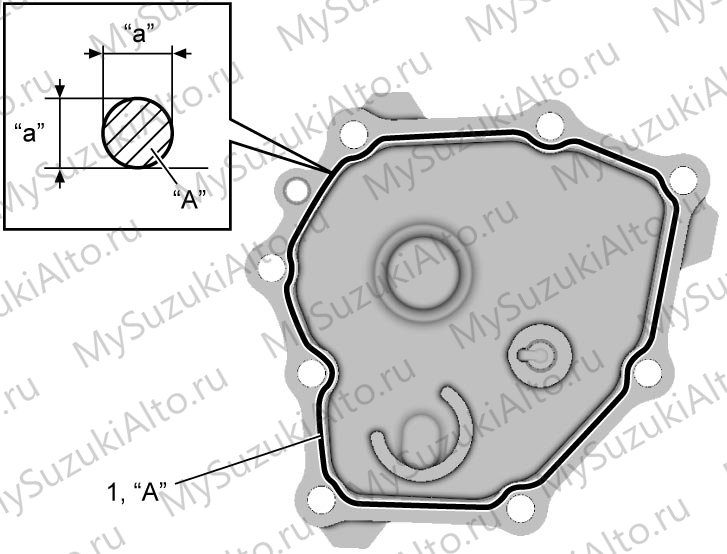

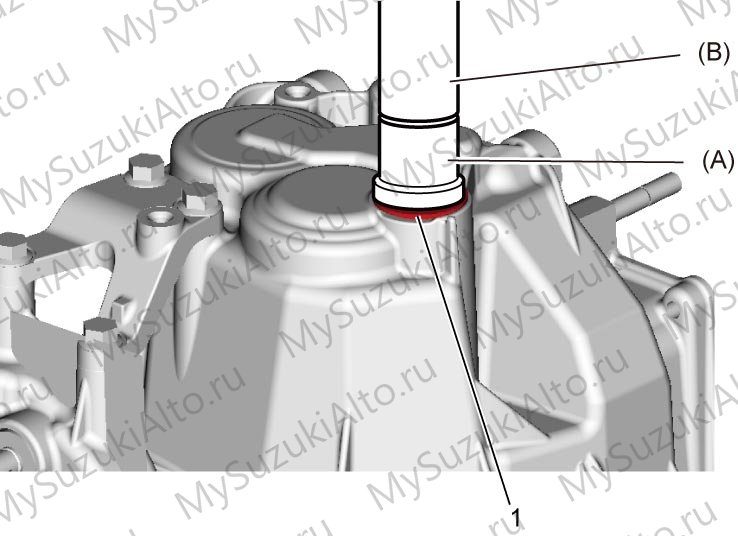

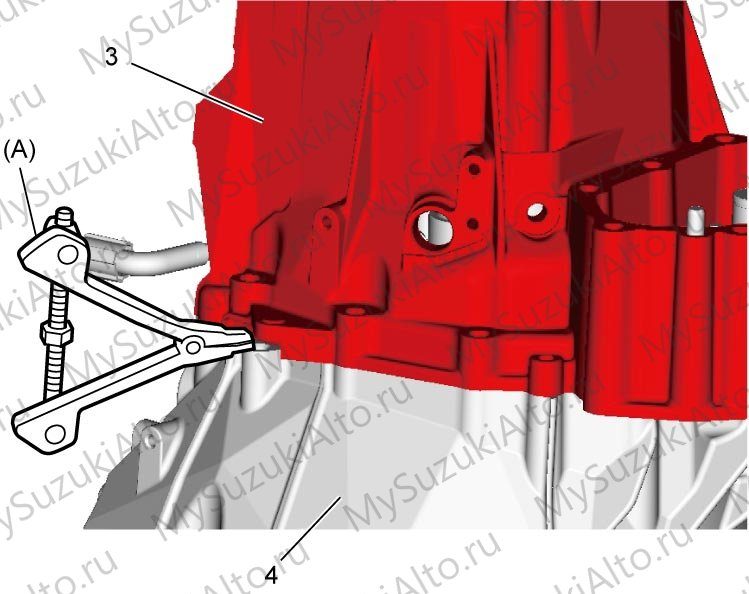

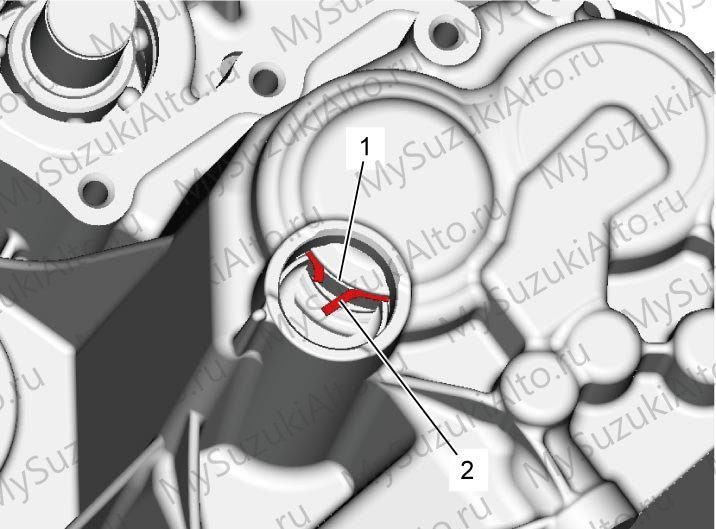

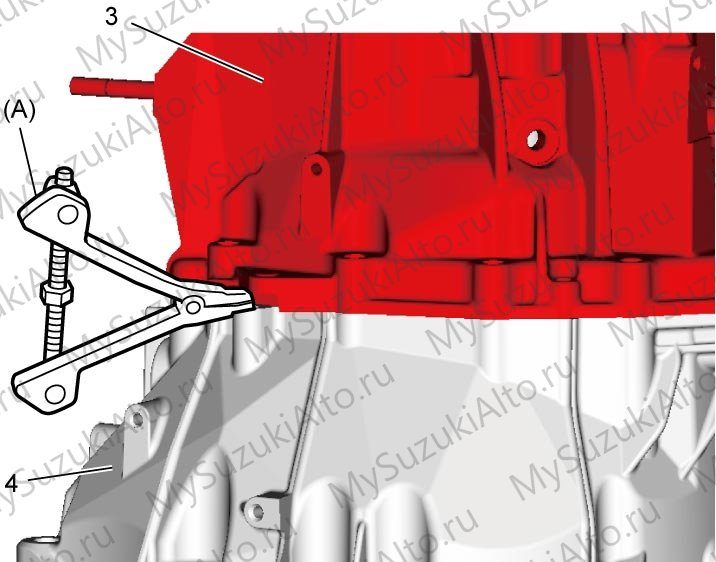

Трансмиссия: разборка и сборка

Трансмиссия: разборка и сборка — илл. 2

Трансмиссия: разборка и сборка — илл. 3

Трансмиссия: разборка и сборка — илл. 4

Трансмиссия: разборка и сборка — илл. 5

Трансмиссия: разборка и сборка — илл. 6

Трансмиссия: разборка и сборка — илл. 7

Трансмиссия: разборка и сборка — илл. 8

Трансмиссия: разборка и сборка — илл. 9

Вал: конфигурационная схема — илл. 2

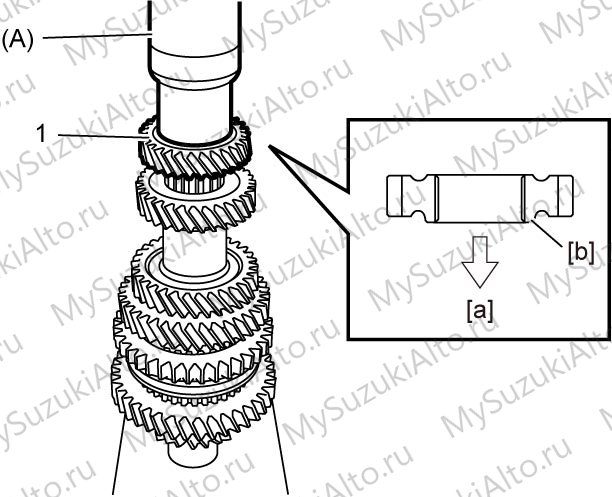

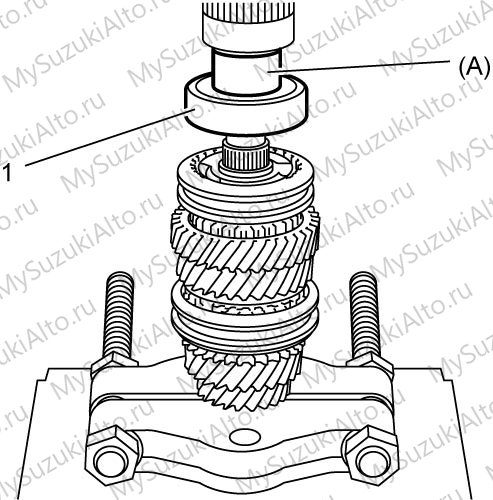

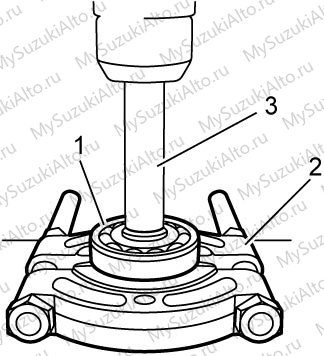

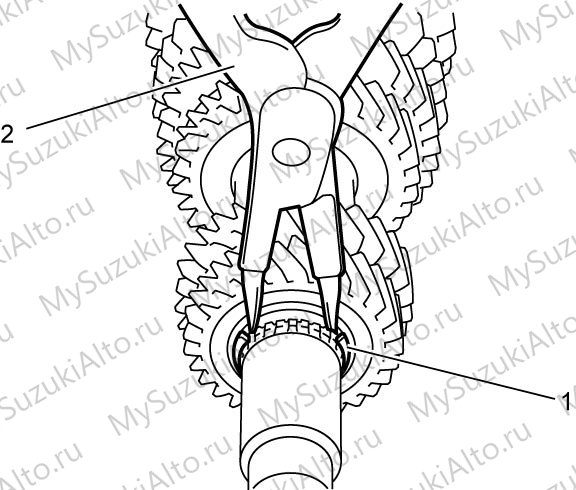

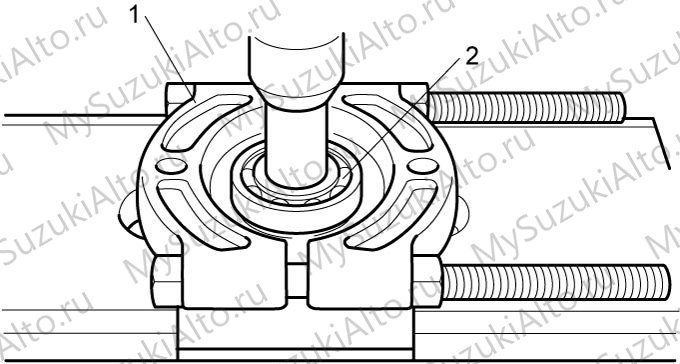

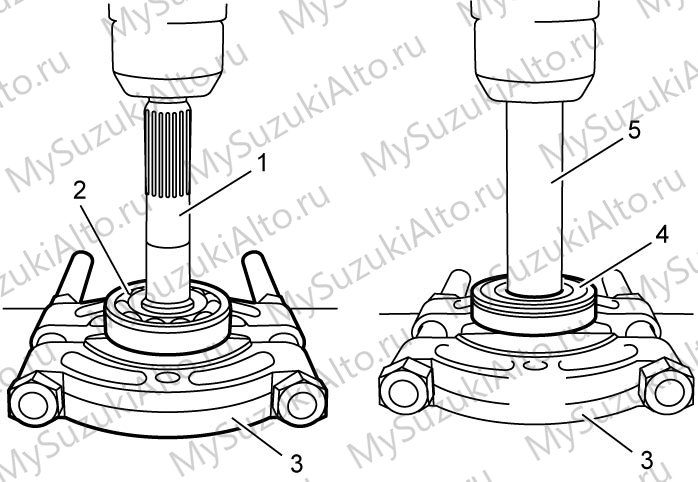

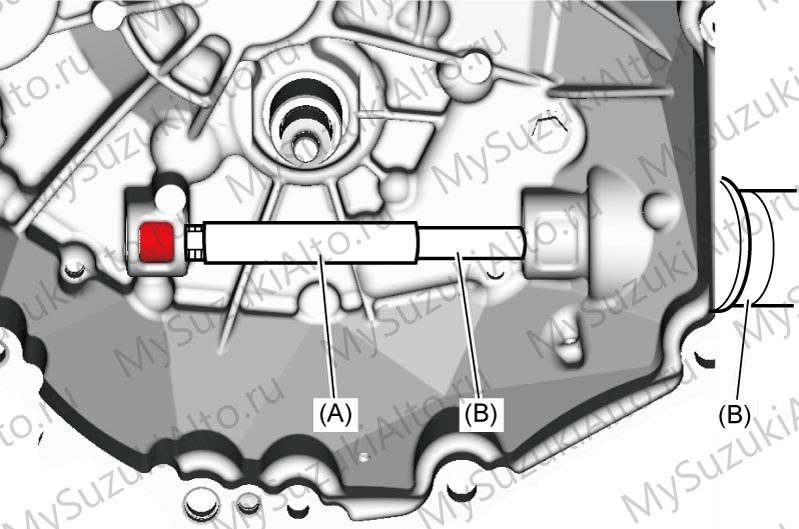

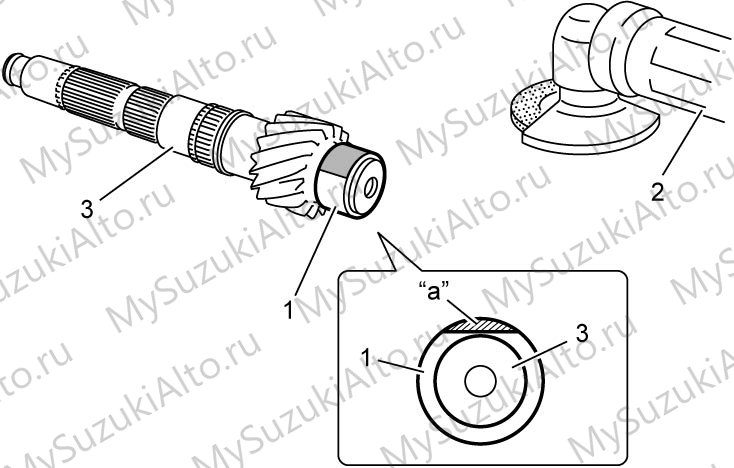

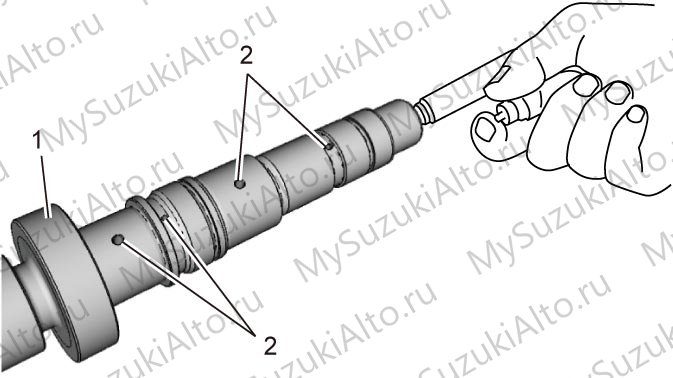

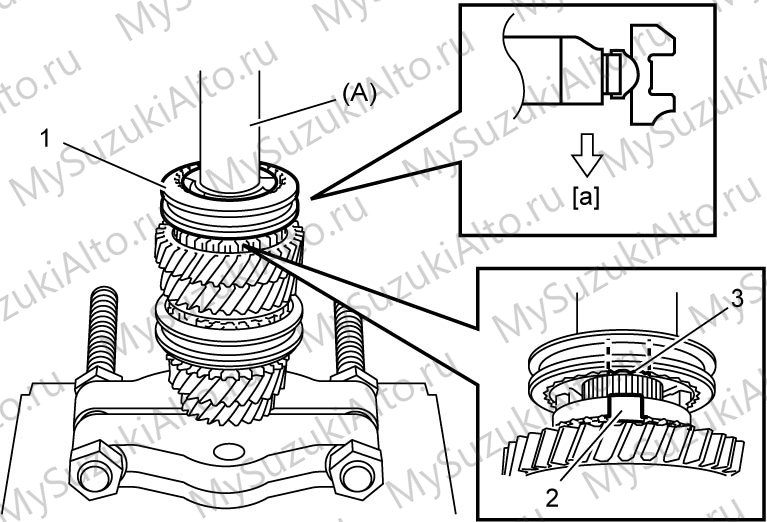

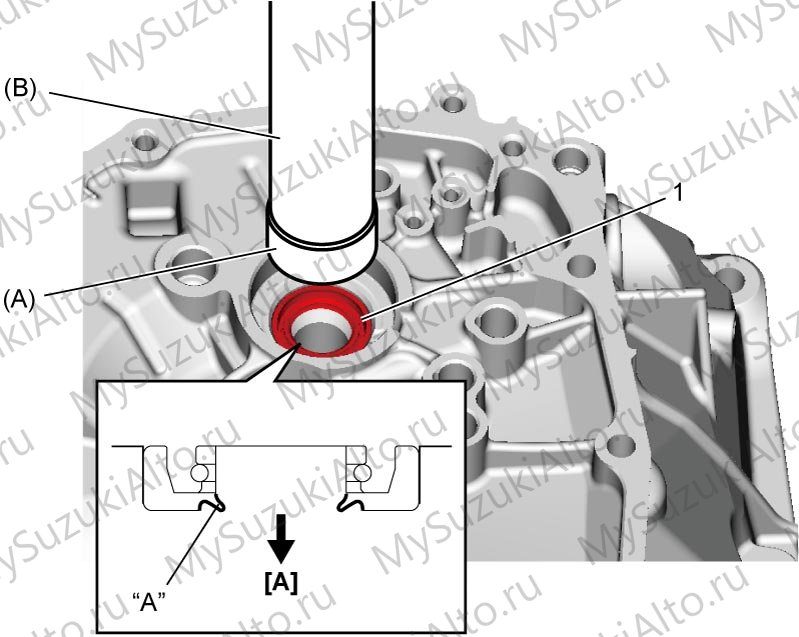

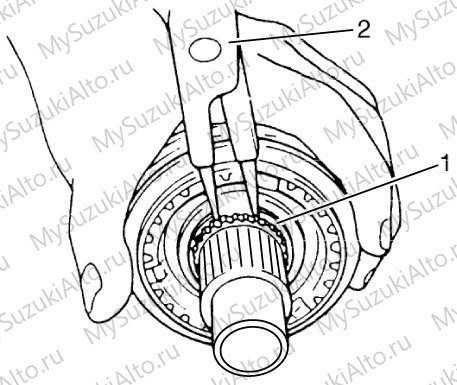

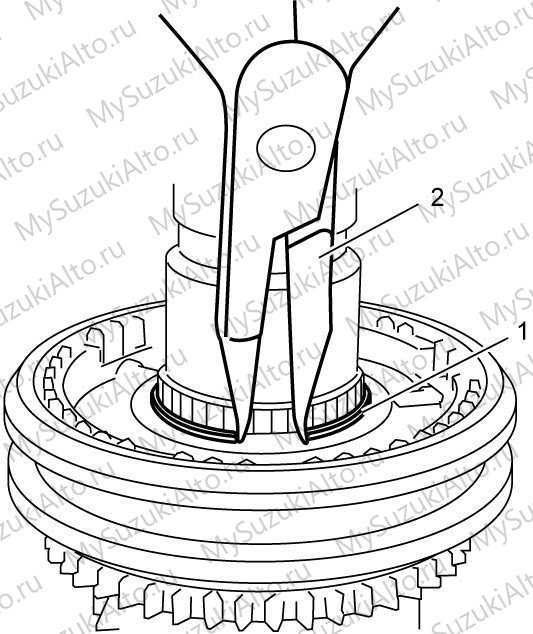

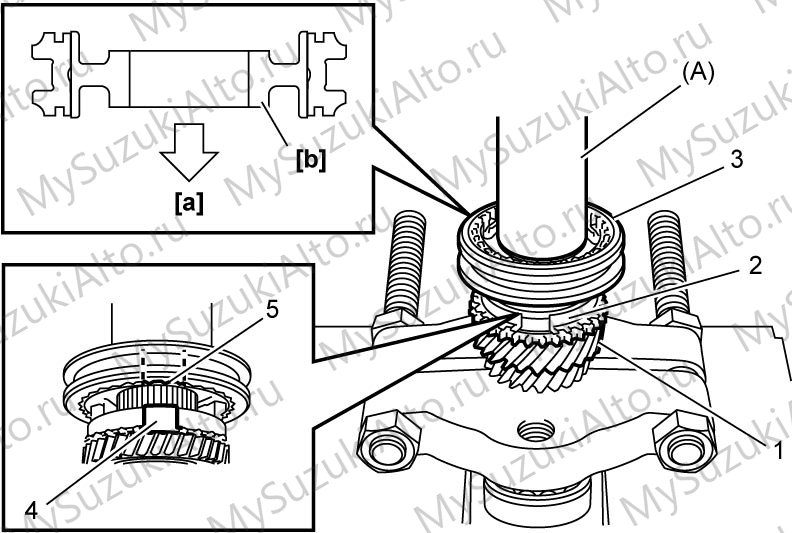

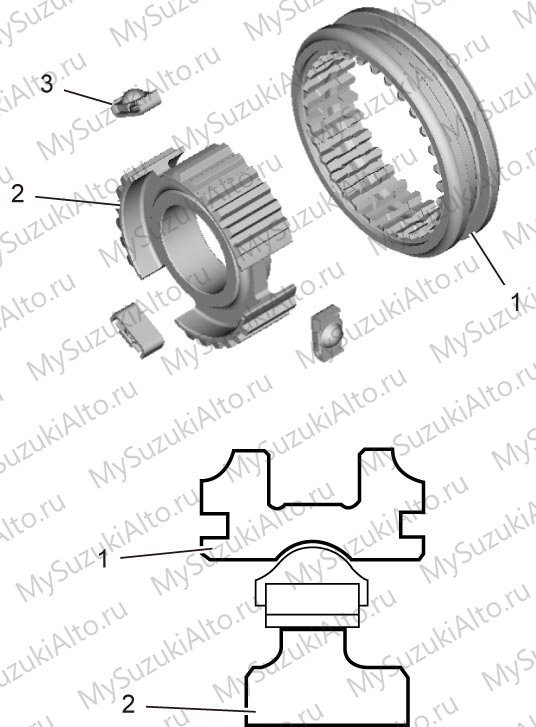

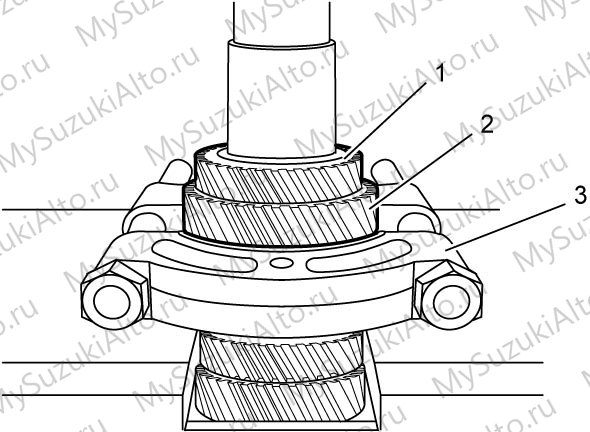

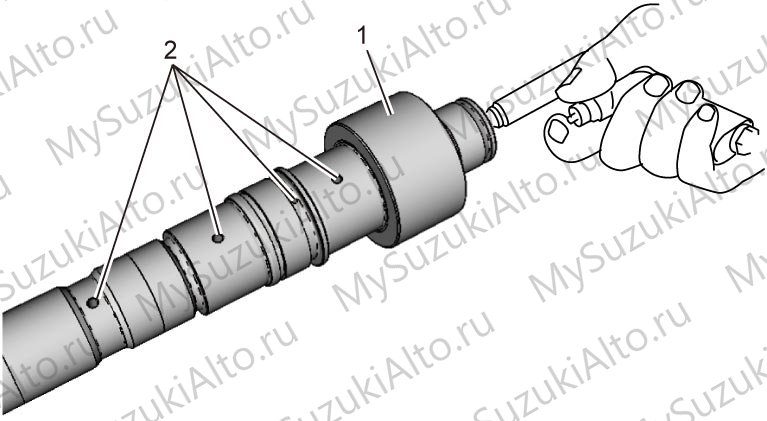

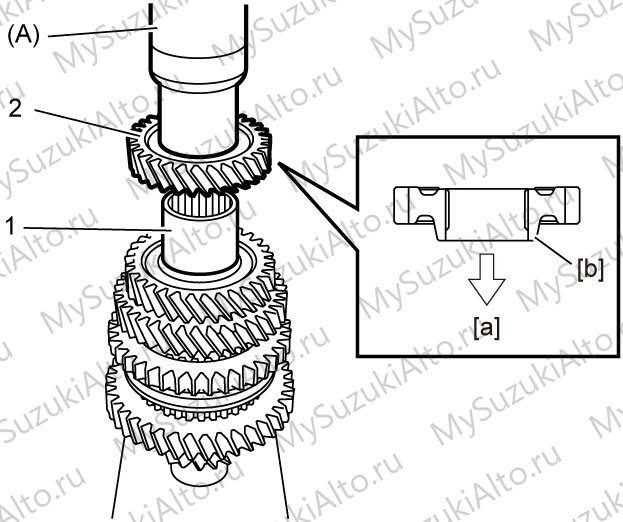

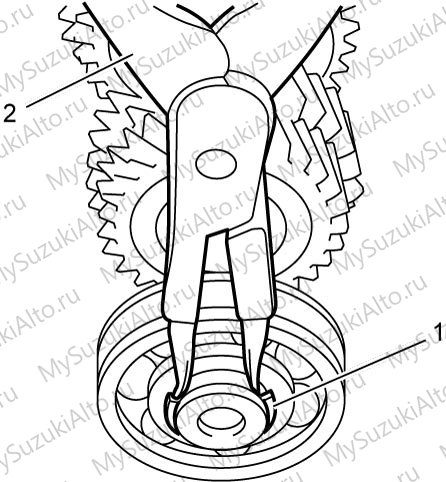

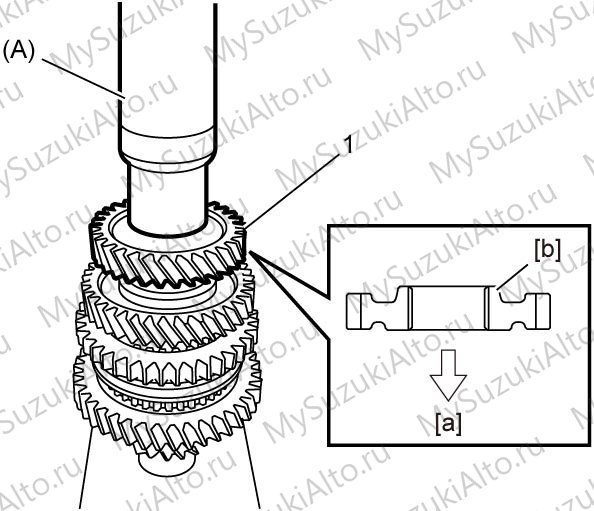

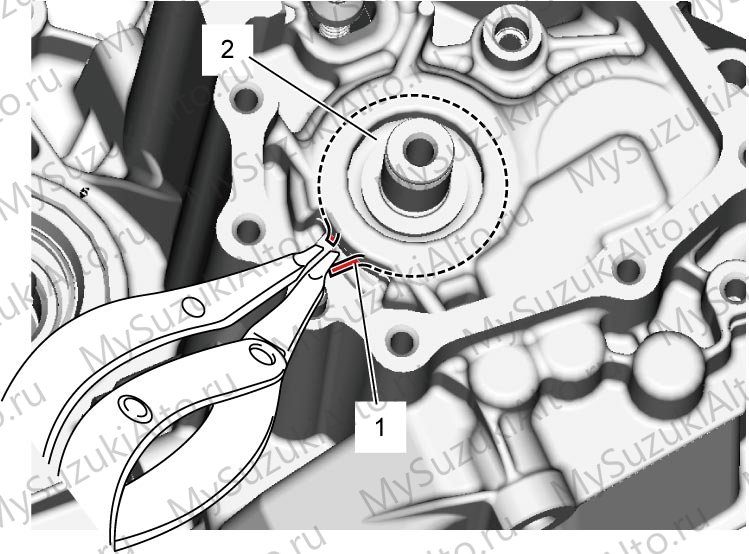

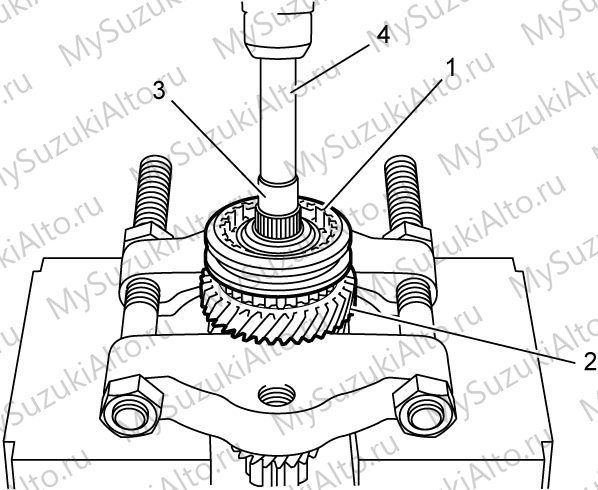

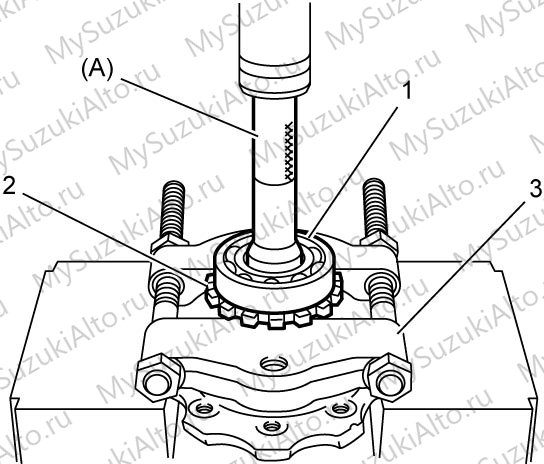

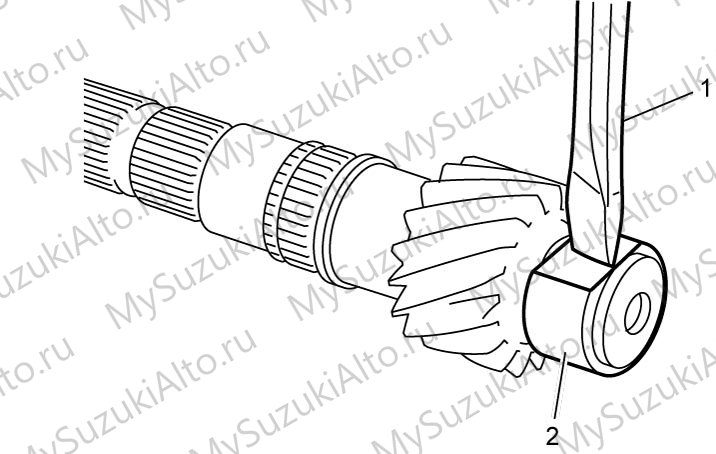

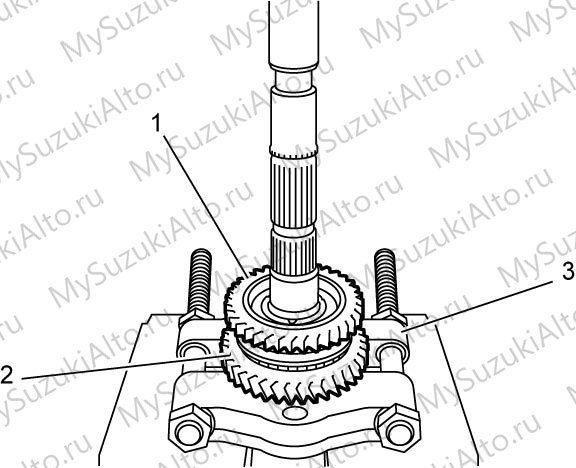

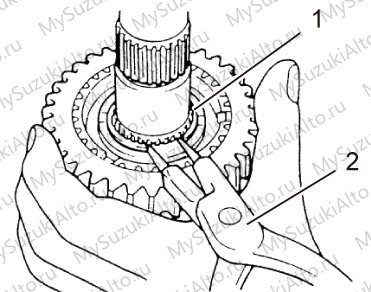

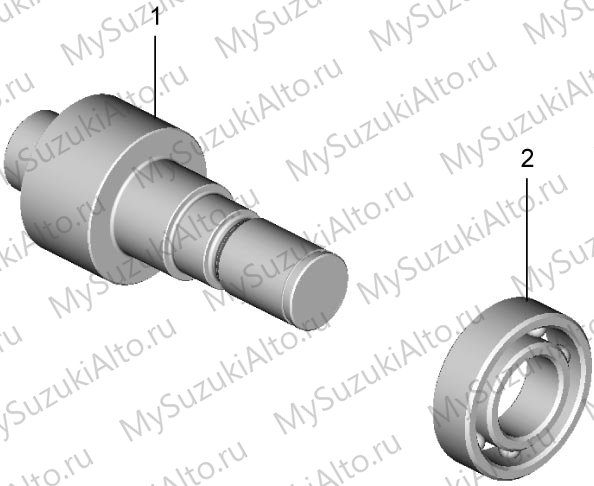

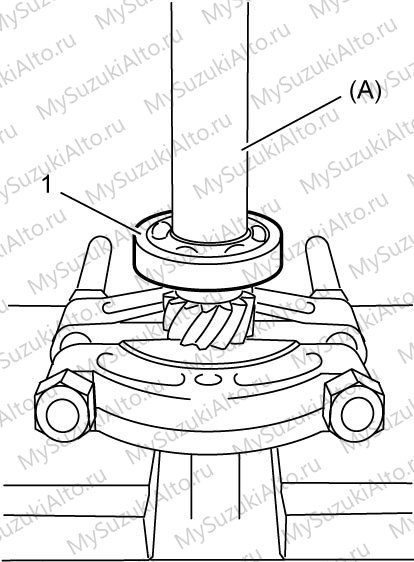

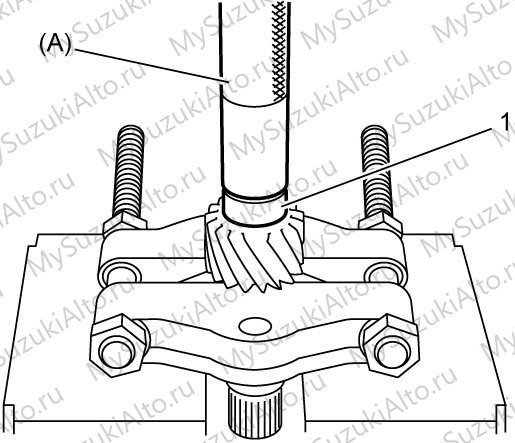

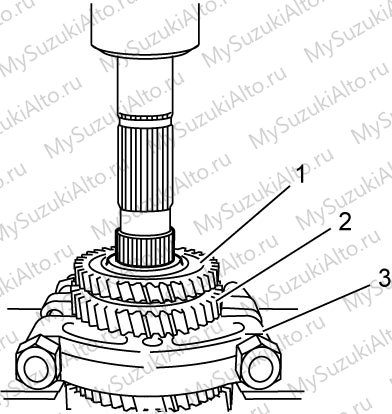

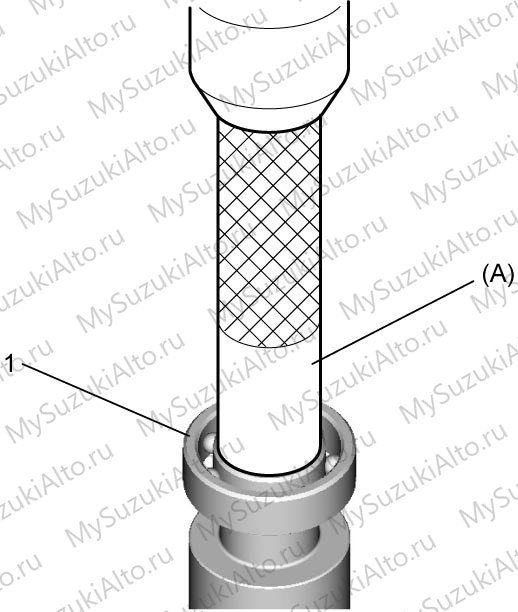

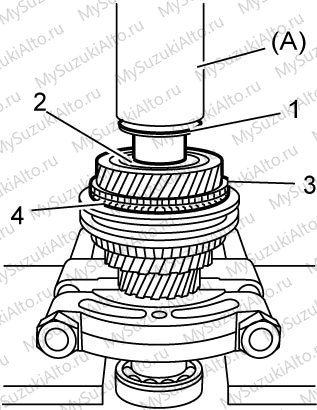

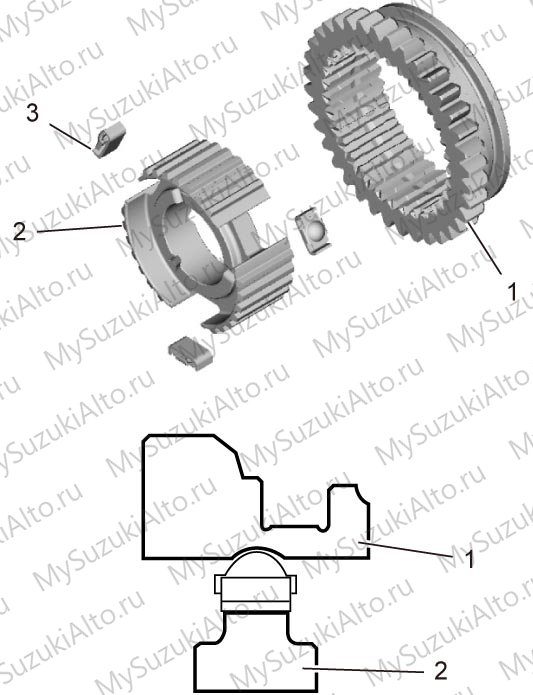

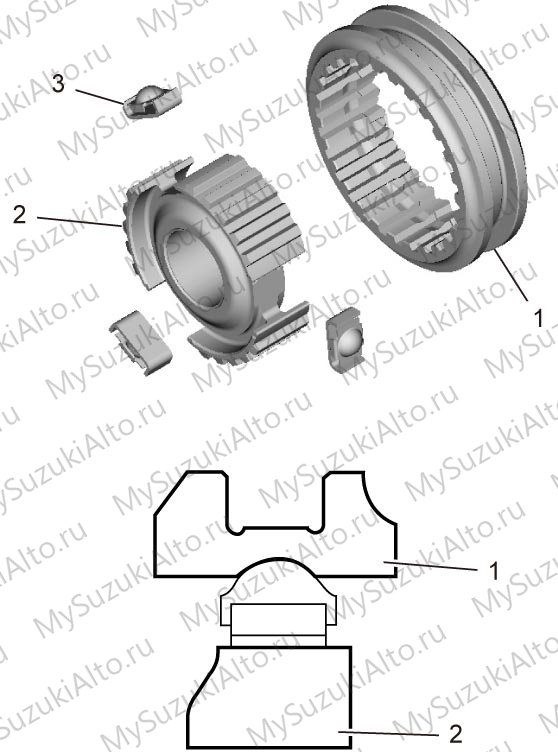

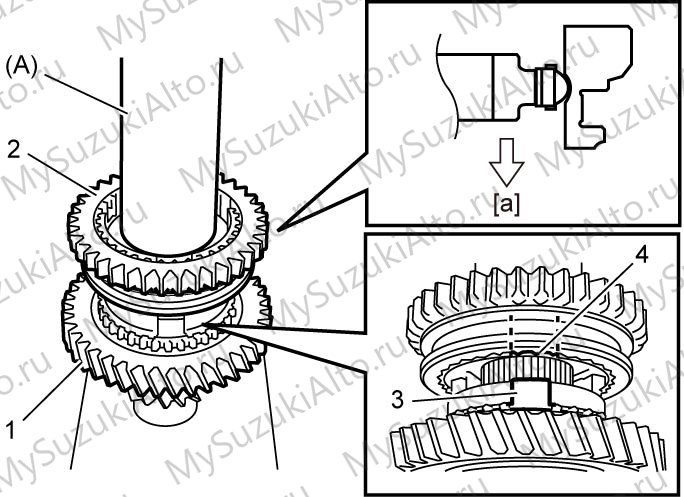

Вал: разборка и сборка

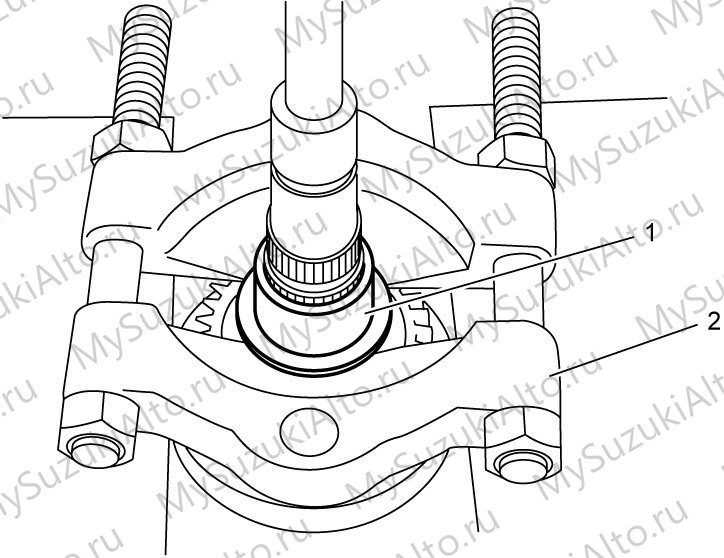

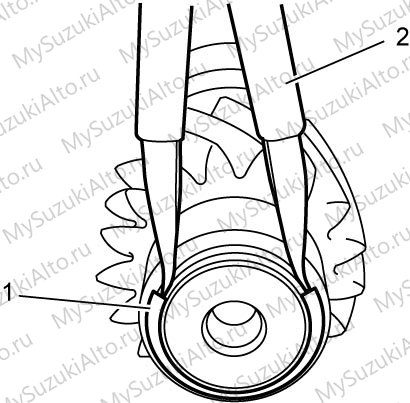

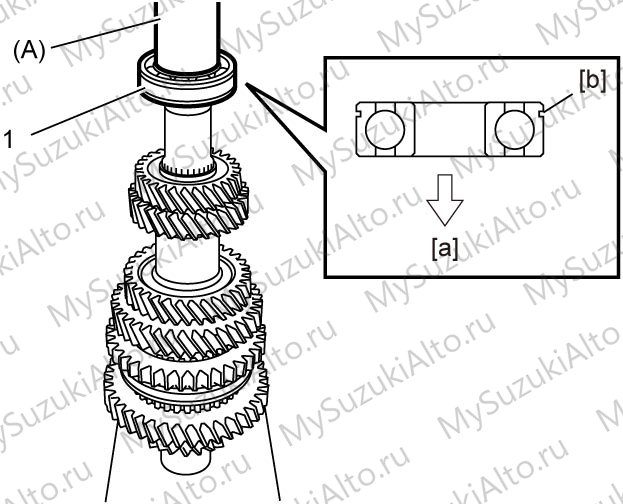

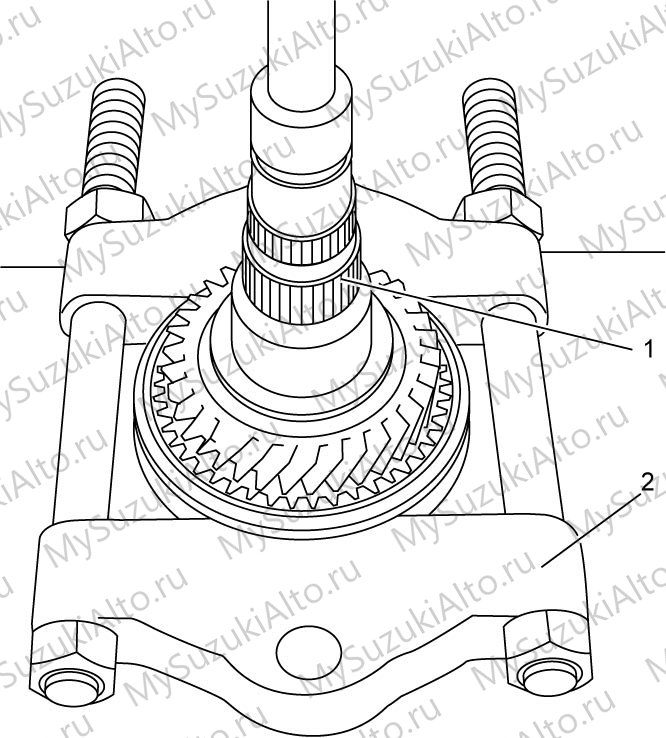

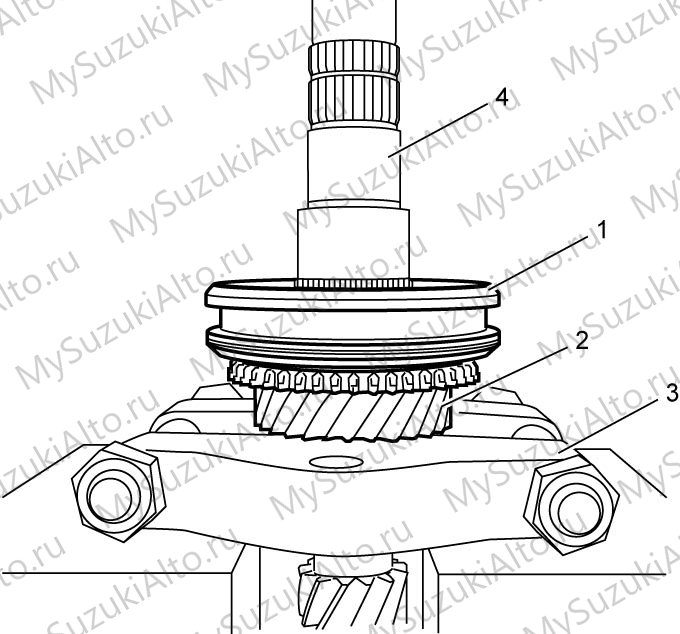

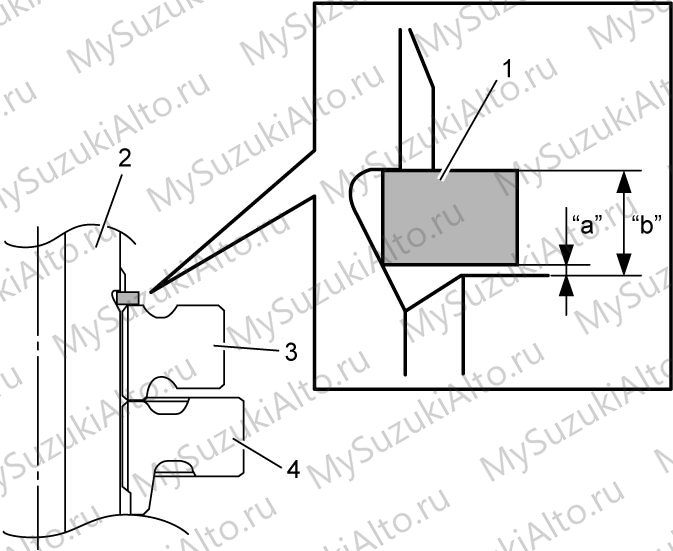

Вал: разборка и сборка — илл. 2

Вал: разборка и сборка — илл. 3

Вал: разборка и сборка — илл. 4

Вал: разборка и сборка — илл. 5

Вал: разборка и сборка — илл. 6

Вал: разборка и сборка — илл. 7

Вал: разборка и сборка — илл. 8

Вал: разборка и сборка — илл. 9

Вал: разборка и сборка — илл. 10

Вал: разборка и сборка — илл. 11

Вал: разборка и сборка — илл. 12

Вал: разборка и сборка — илл. 13

Вал: разборка и сборка — илл. 14

Вал: разборка и сборка — илл. 15

Вал: конфигурационная схема — илл. 3

Вал: разборка и сборка — илл. 16

Вал: разборка и сборка — илл. 17

Вал: разборка и сборка — илл. 18

Вал: разборка и сборка — илл. 19

Вал: разборка и сборка — илл. 20

Вал: разборка и сборка — илл. 21

Вал: разборка и сборка — илл. 22

Вал: разборка и сборка — илл. 23

Вал: разборка и сборка — илл. 24

Вал: разборка и сборка — илл. 25

Вал: разборка и сборка — илл. 26

Вал: разборка и сборка — илл. 27

Вал: разборка и сборка — илл. 28

Вал: разборка и сборка — илл. 29

Вал: разборка и сборка — илл. 30

Вал: разборка и сборка — илл. 31

Вал: разборка и сборка — илл. 32

Вал: разборка и сборка — илл. 33

Вал: конфигурационная схема — илл. 4

Вал: разборка и сборка — илл. 34

Вал: разборка и сборка — илл. 35

Вал: конфигурационная схема — илл. 5

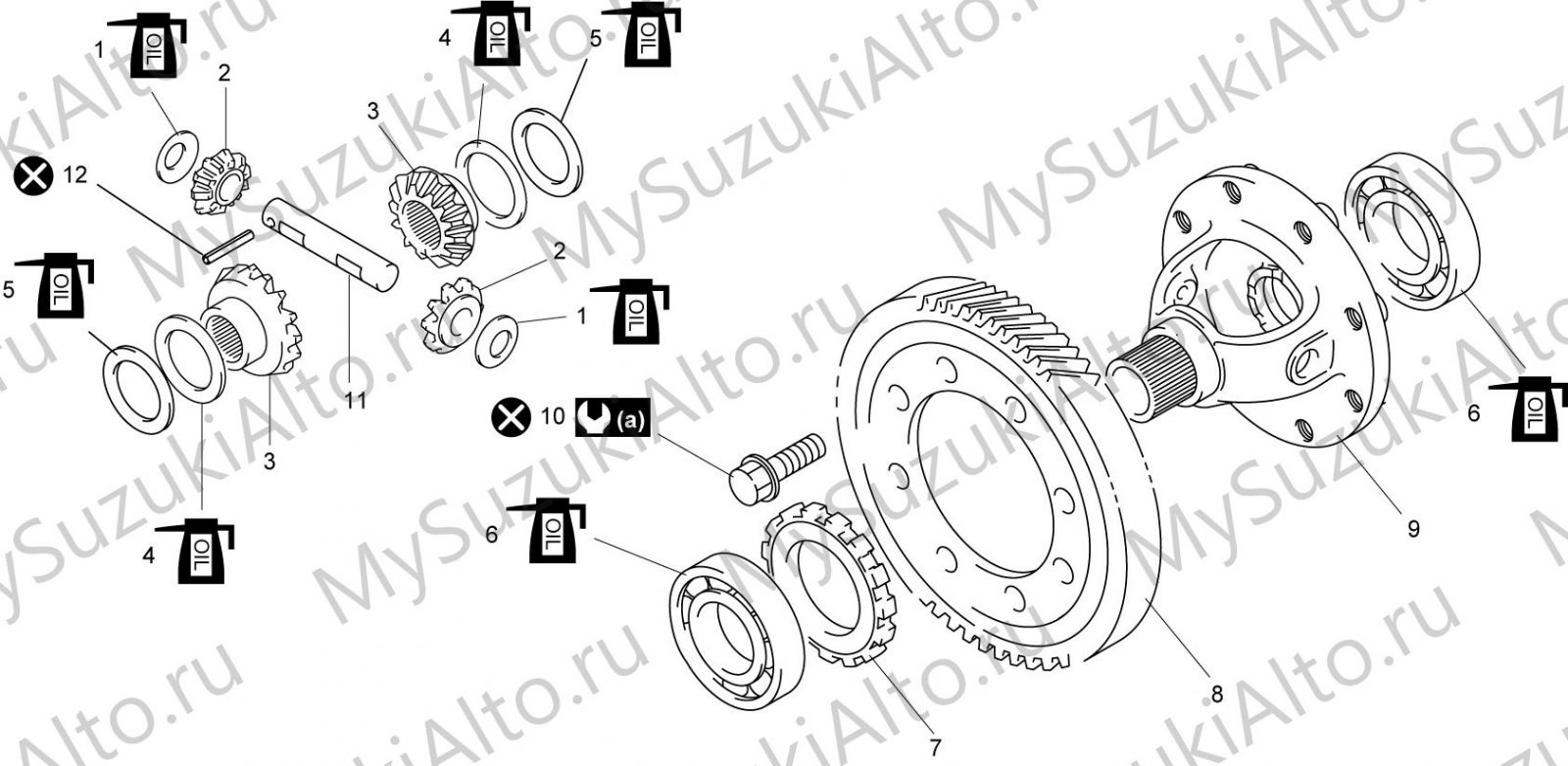

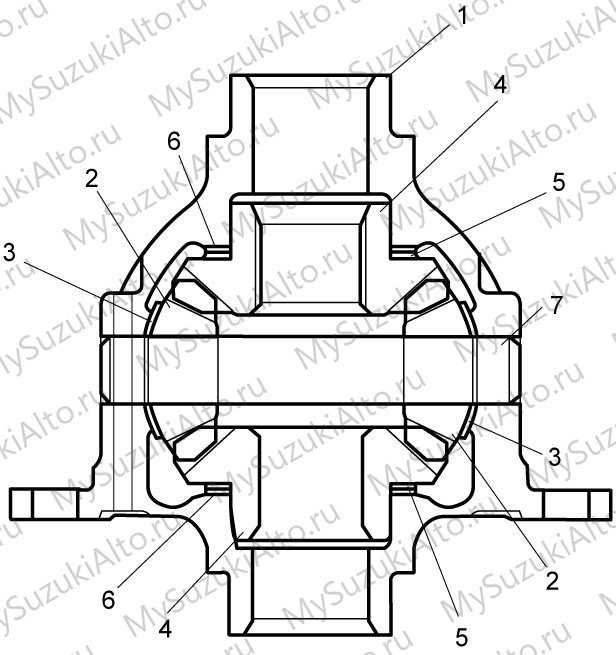

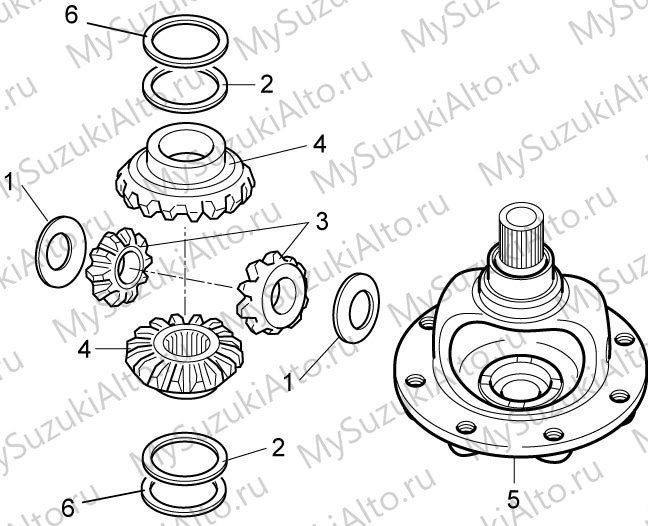

Редуктор: конфигурационная схема

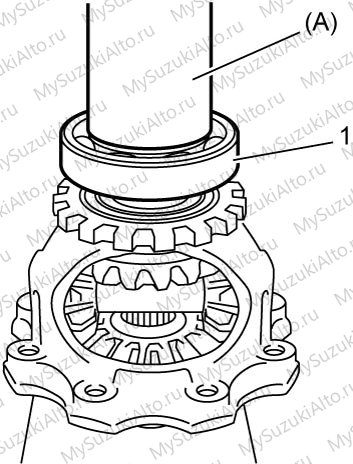

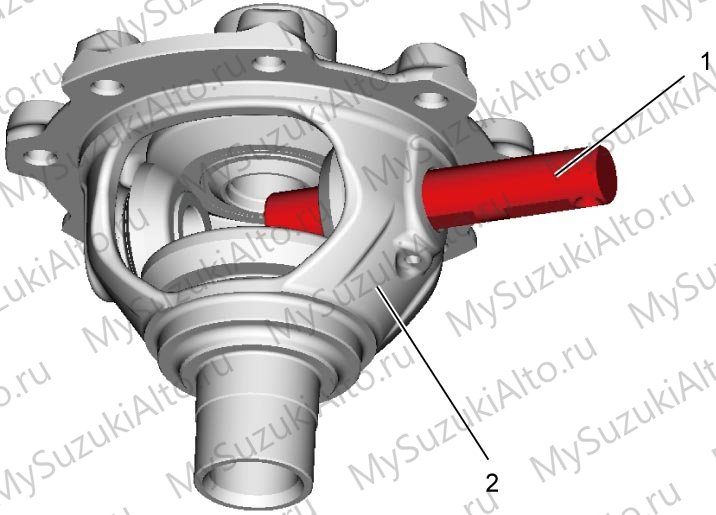

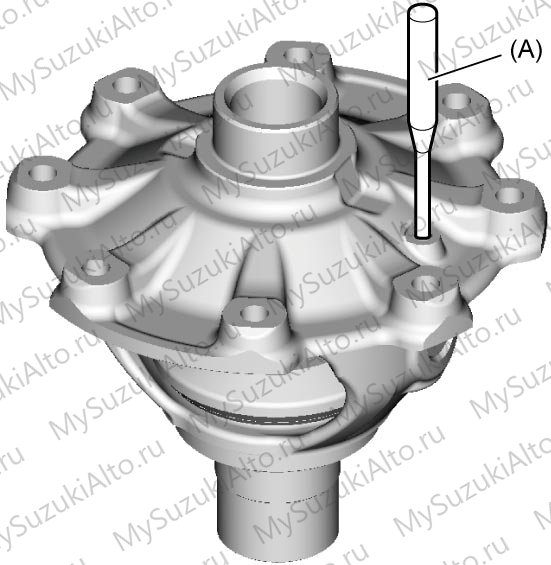

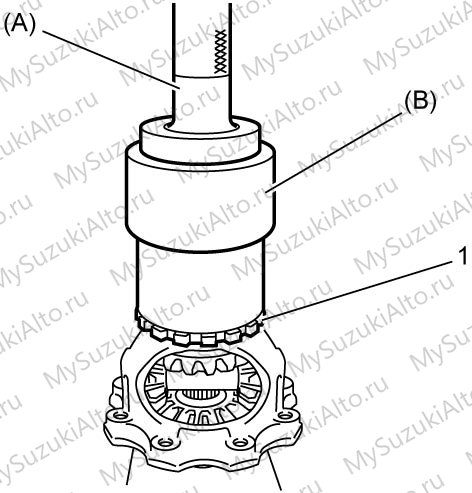

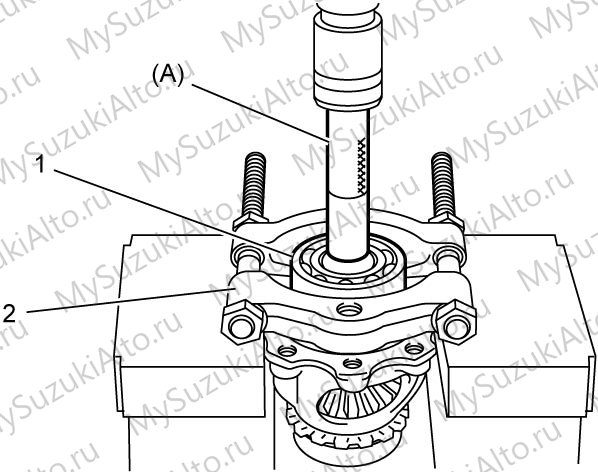

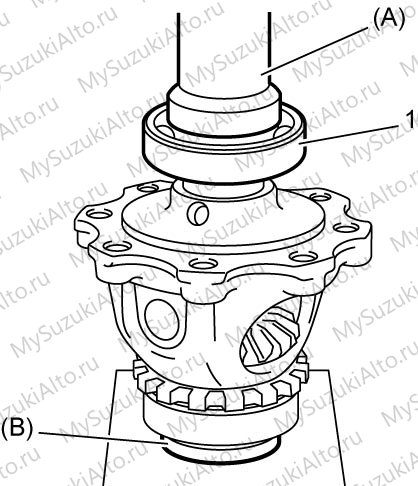

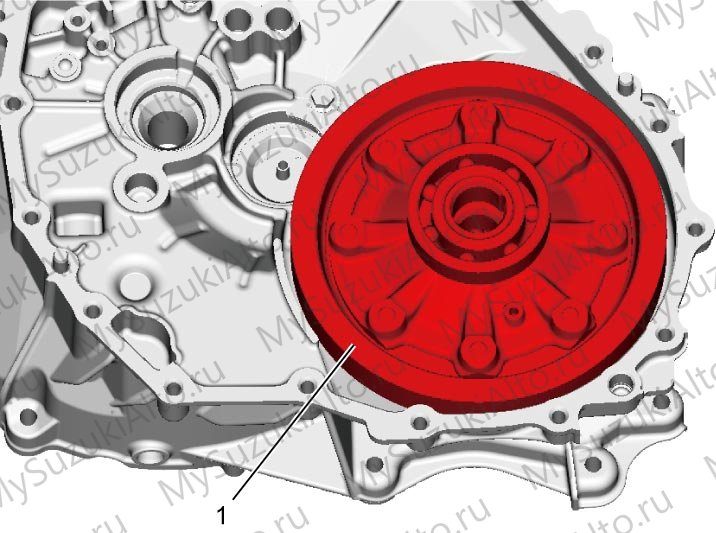

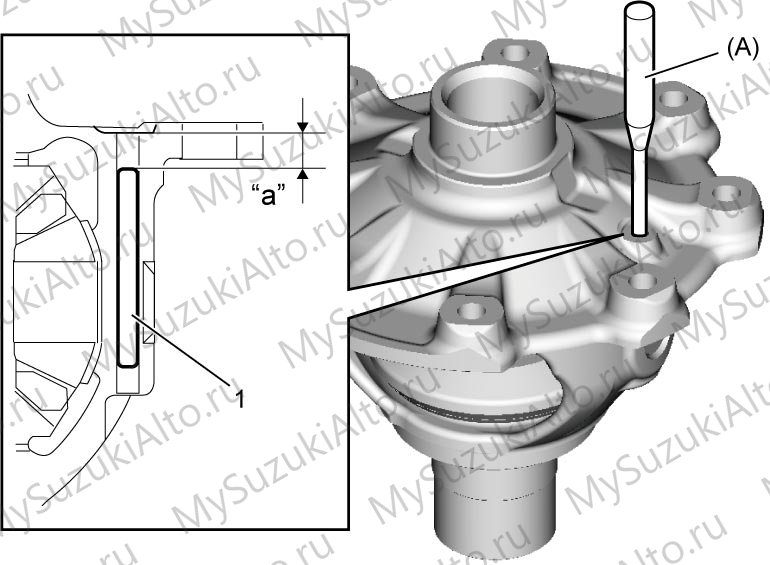

Редуктор: разборка и сборка

Редуктор: разборка и сборка — илл. 2

Редуктор: разборка и сборка — илл. 3

Редуктор: разборка и сборка — илл. 4

Редуктор: разборка и сборка — илл. 5

Редуктор: разборка и сборка — илл. 6

Редуктор: разборка и сборка — илл. 7

Редуктор: разборка и сборка — илл. 8

Редуктор: разборка и сборка — илл. 9

Редуктор: разборка и сборка — илл. 10

Редуктор: разборка и сборка — илл. 11

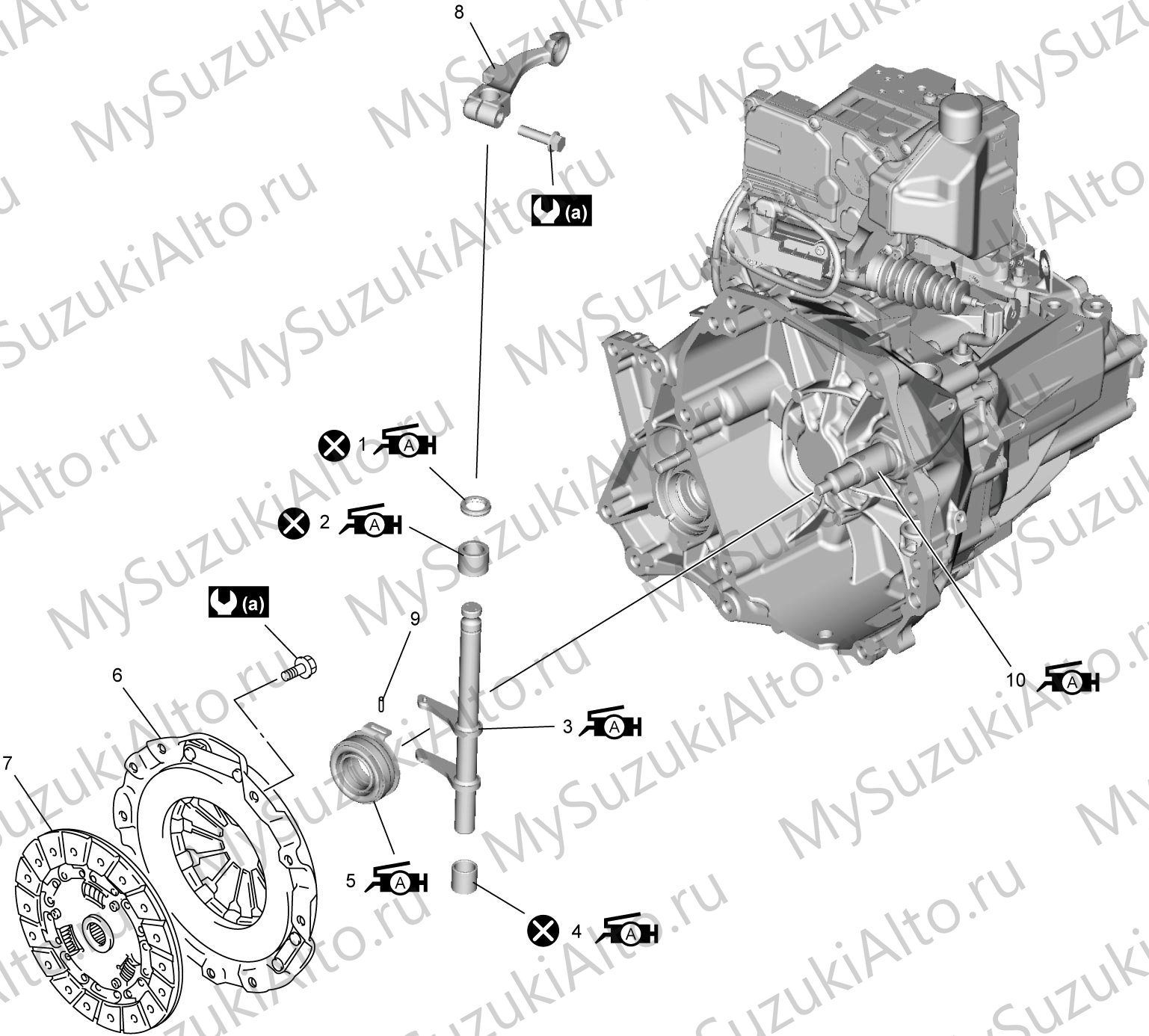

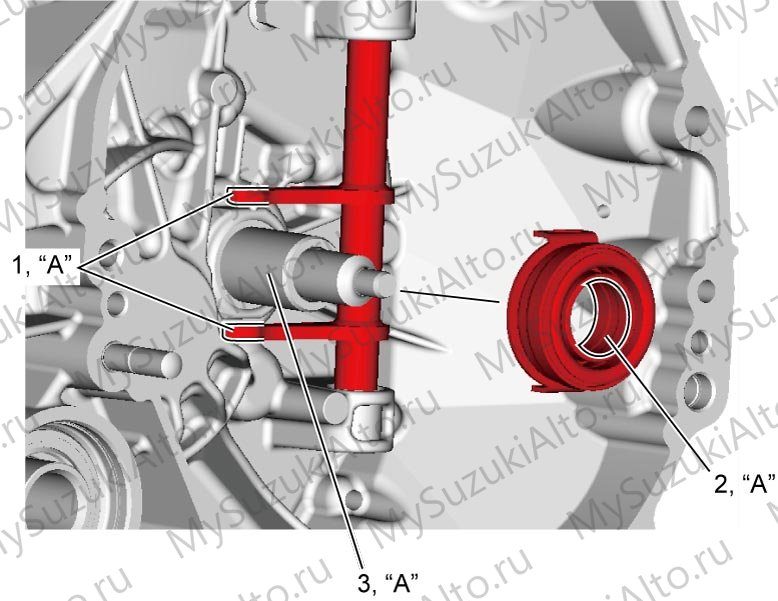

Сцепление: конфигурационная схема

Сцепление: снятие и установка — илл. 3

Сцепление: снятие и установка — илл. 4

Сцепление: снятие и установка — илл. 5

Сцепление: снятие и установка — илл. 6

Сцепление: снятие и установка — илл. 7

Сцепление: снятие и установка — илл. 8

Сцепление: снятие и установка — илл. 9

Сцепление: снятие и установка — илл. 10

Сцепление: снятие и установка — илл. 11

Сцепление: снятие и установка — илл. 12

Сцепление: снятие и установка — илл. 13

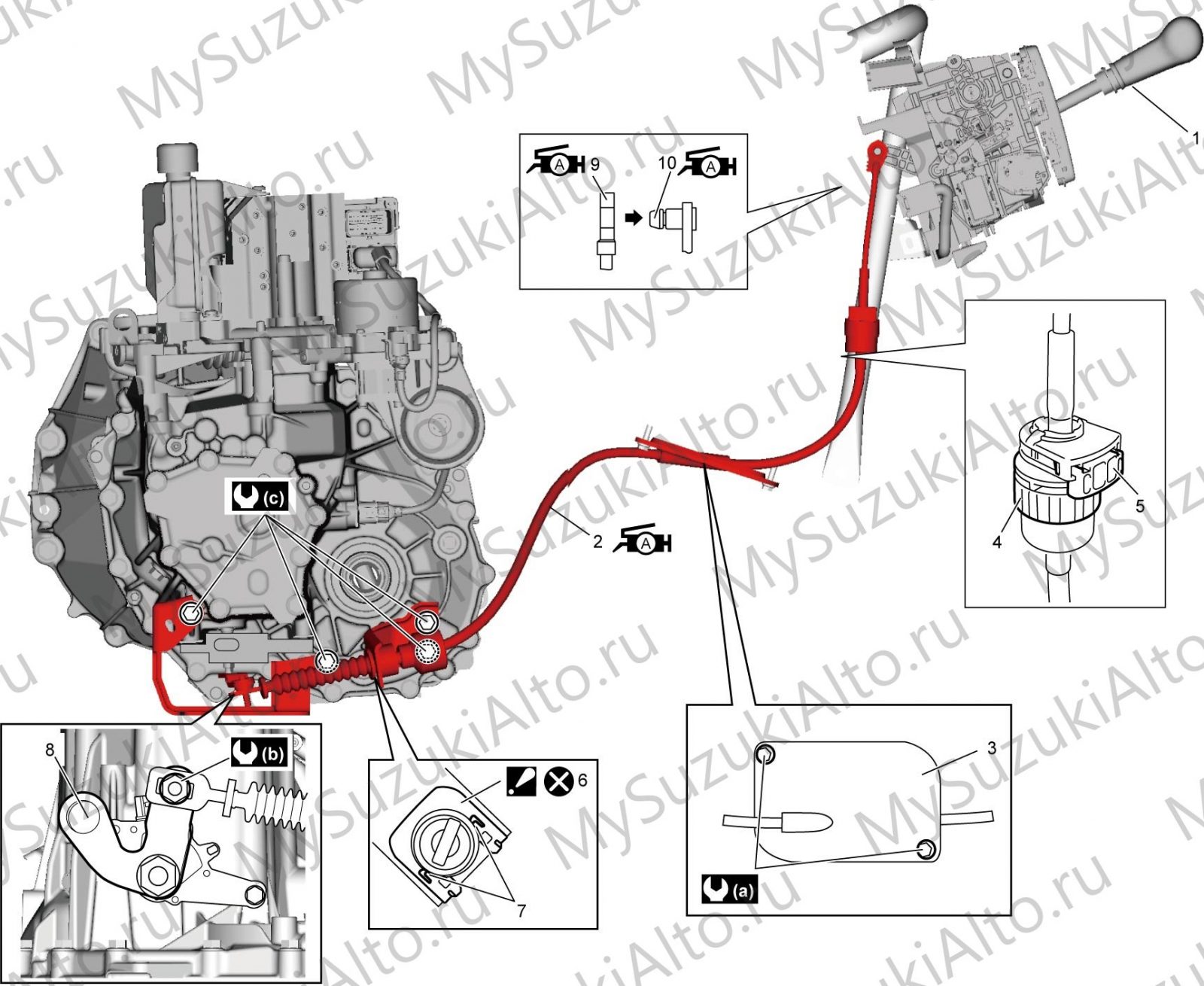

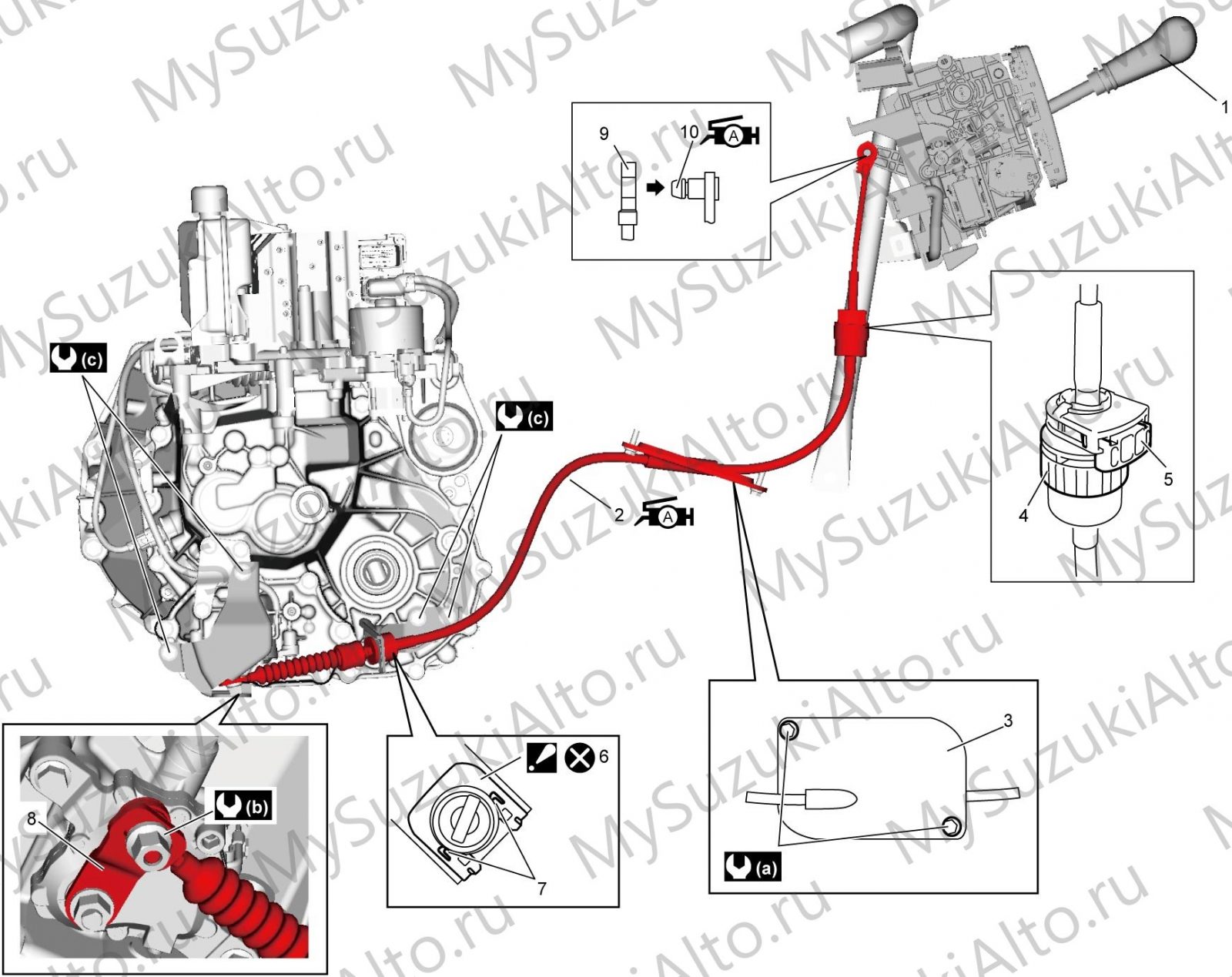

Трос: конфигурационная схема

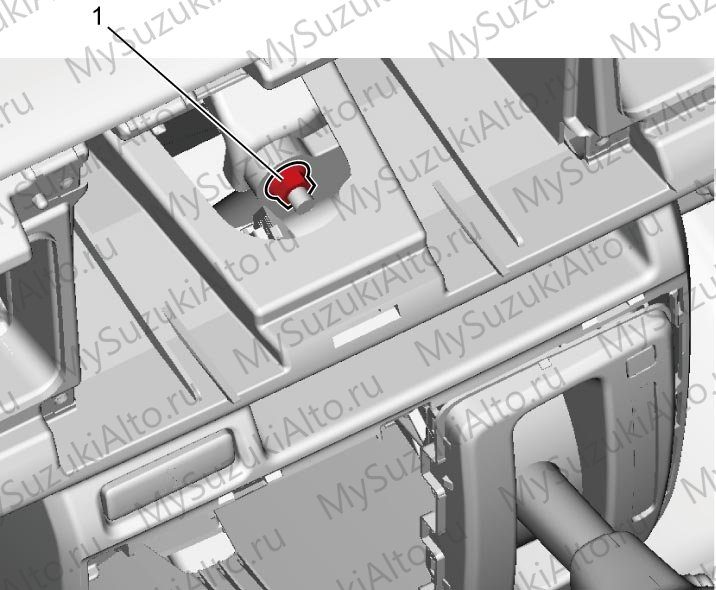

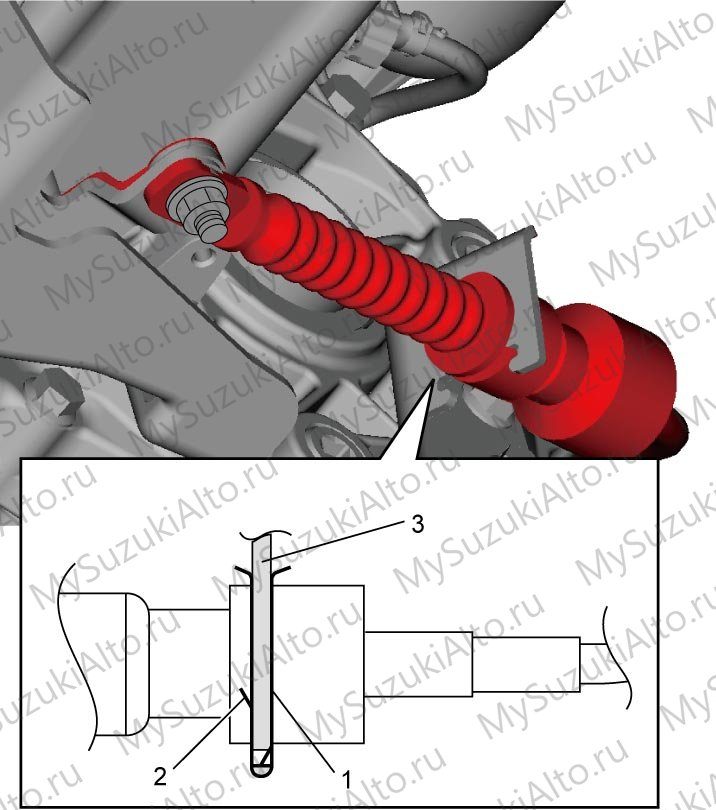

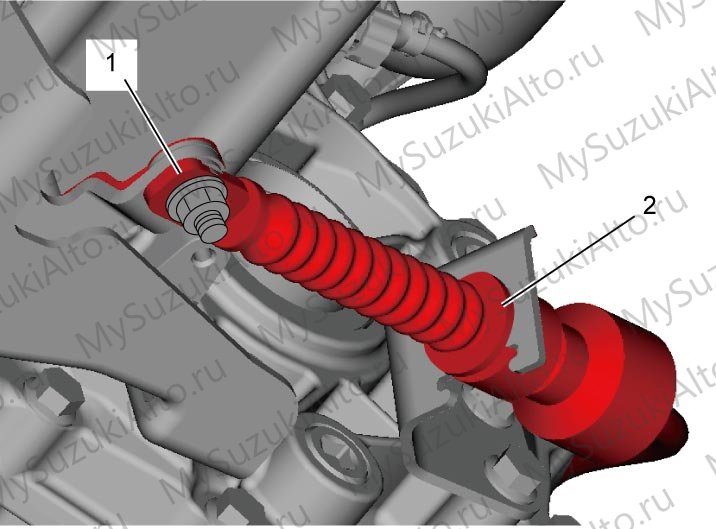

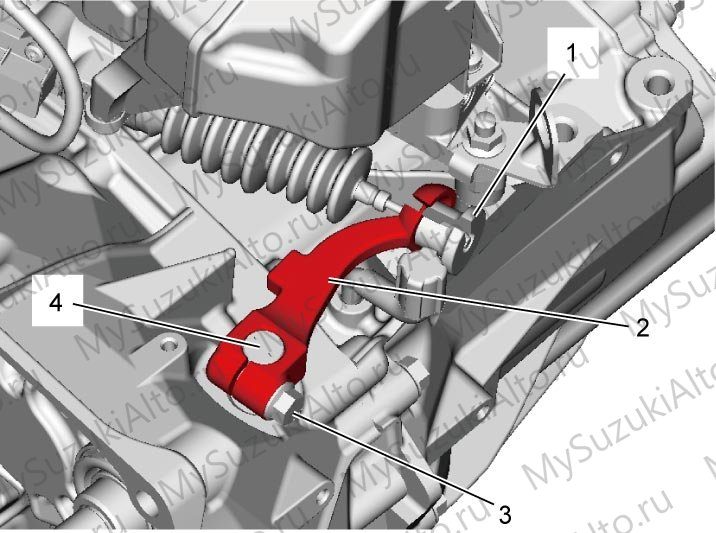

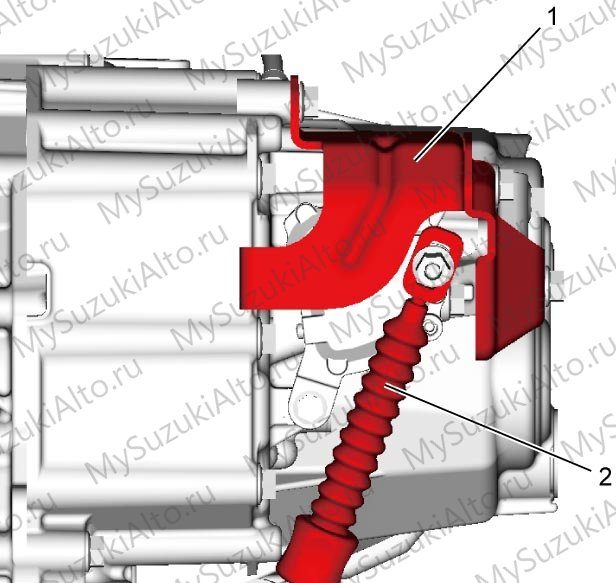

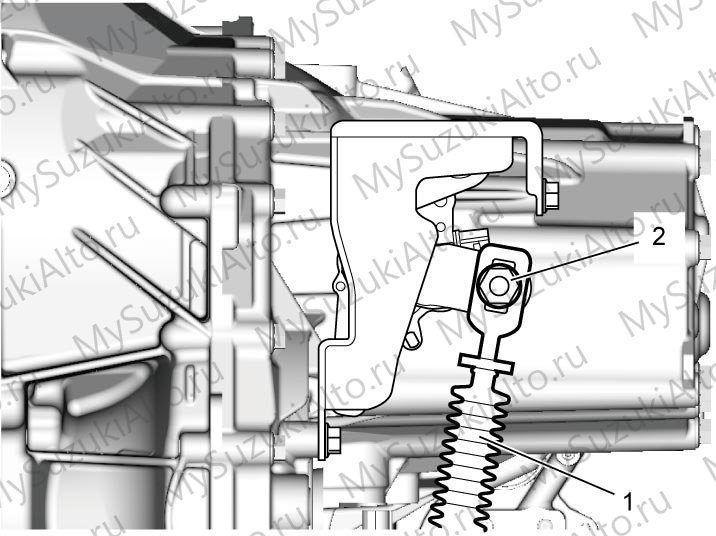

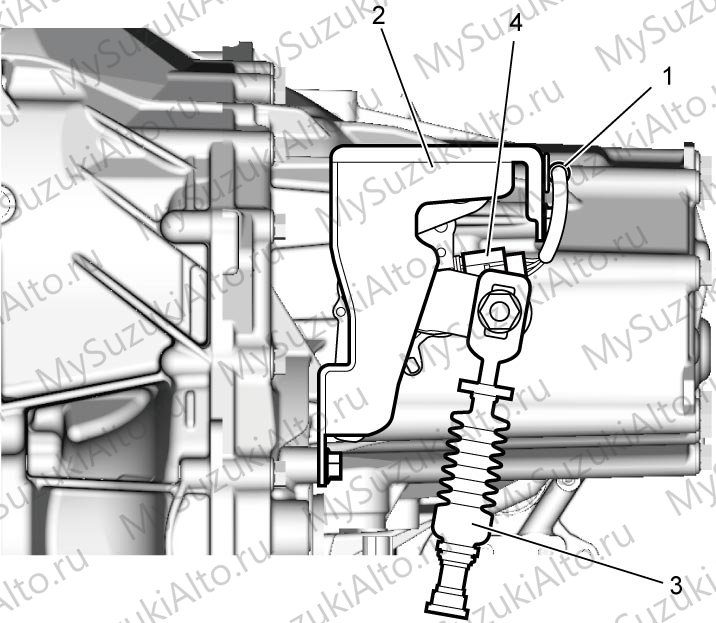

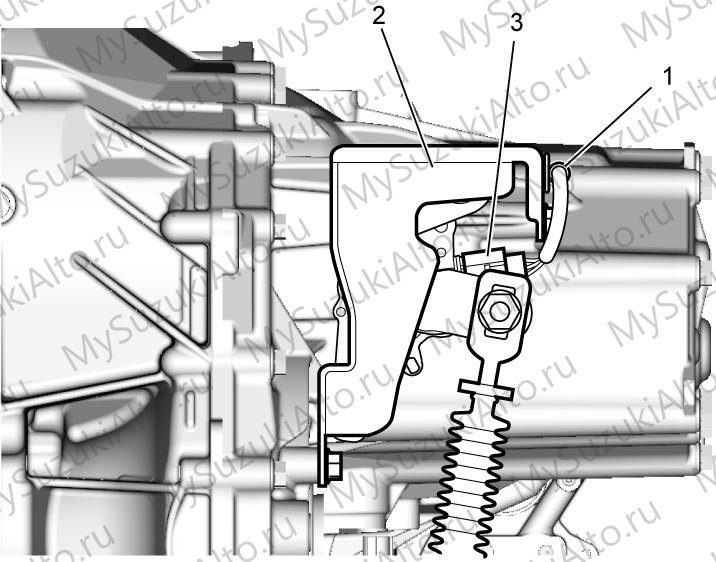

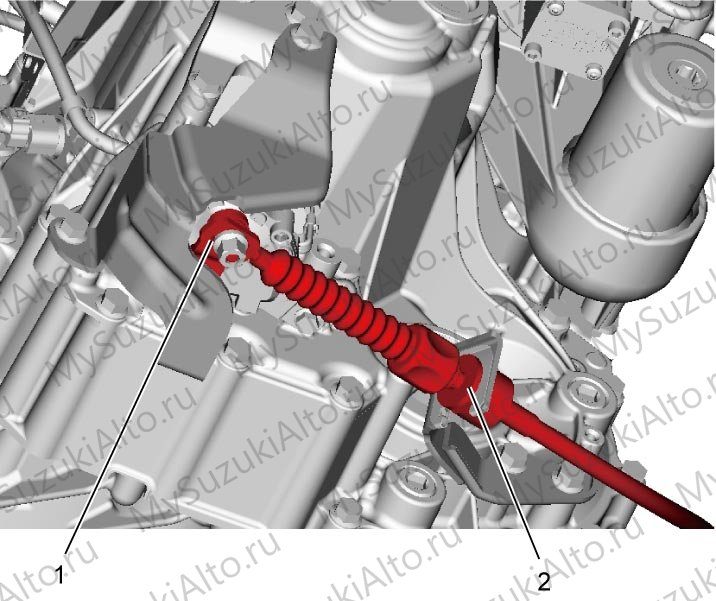

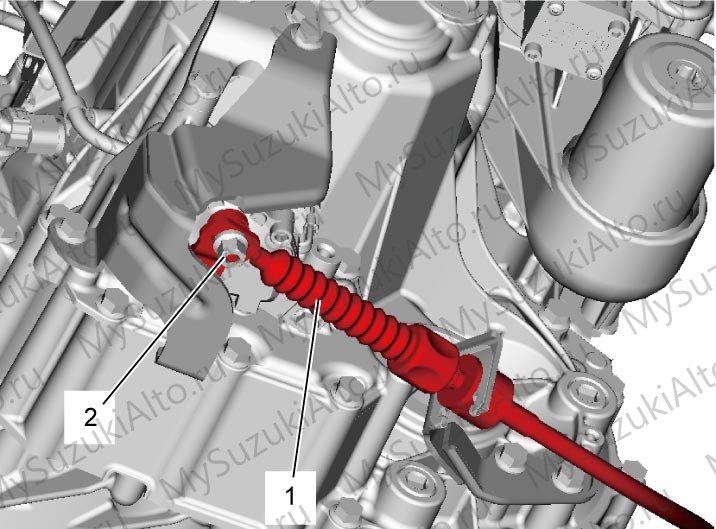

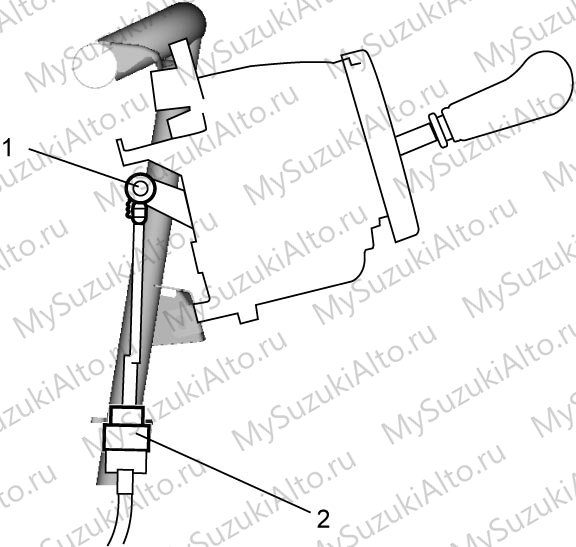

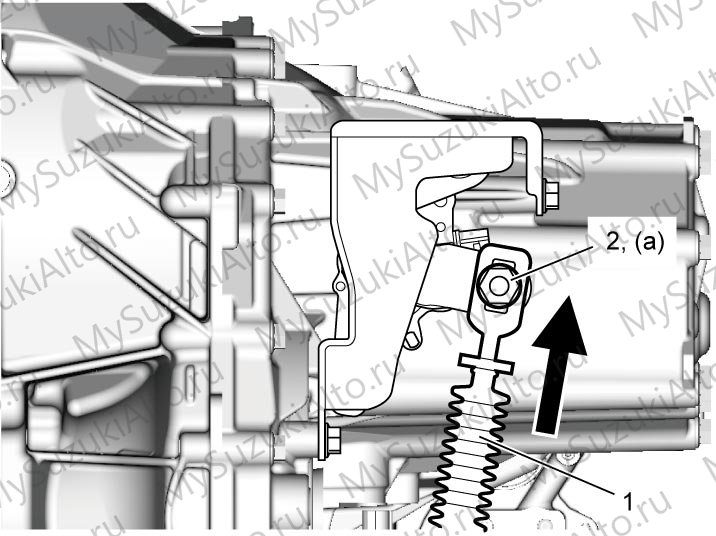

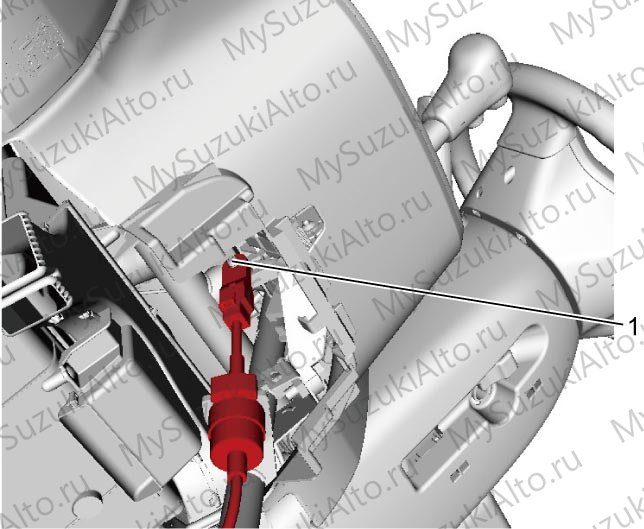

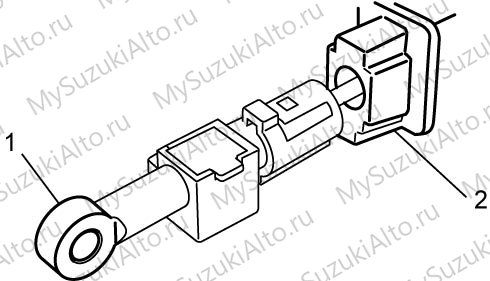

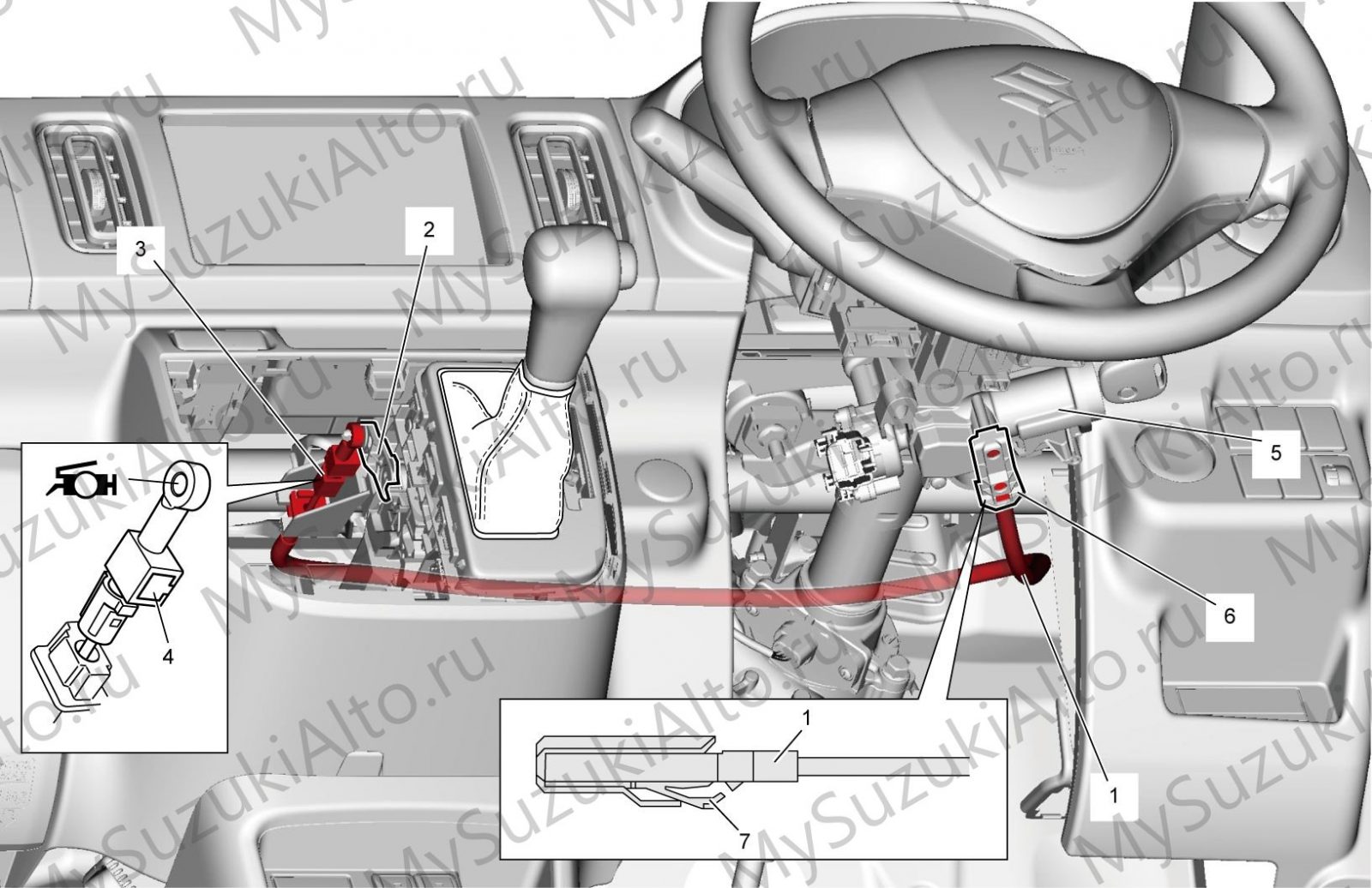

Трос: снятие и установка

Трос: снятие и установка — илл. 2

Трос: снятие и установка — илл. 3

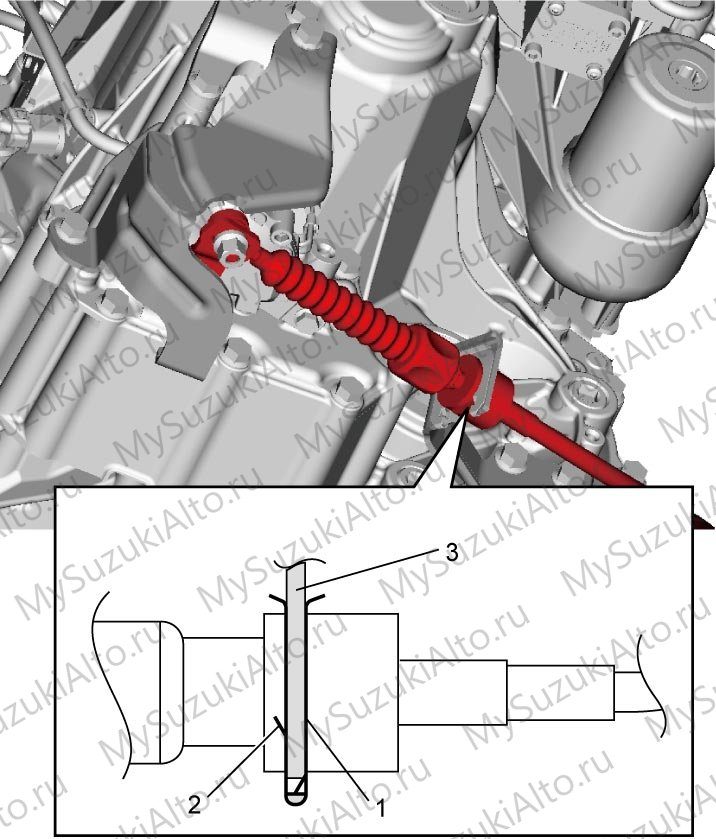

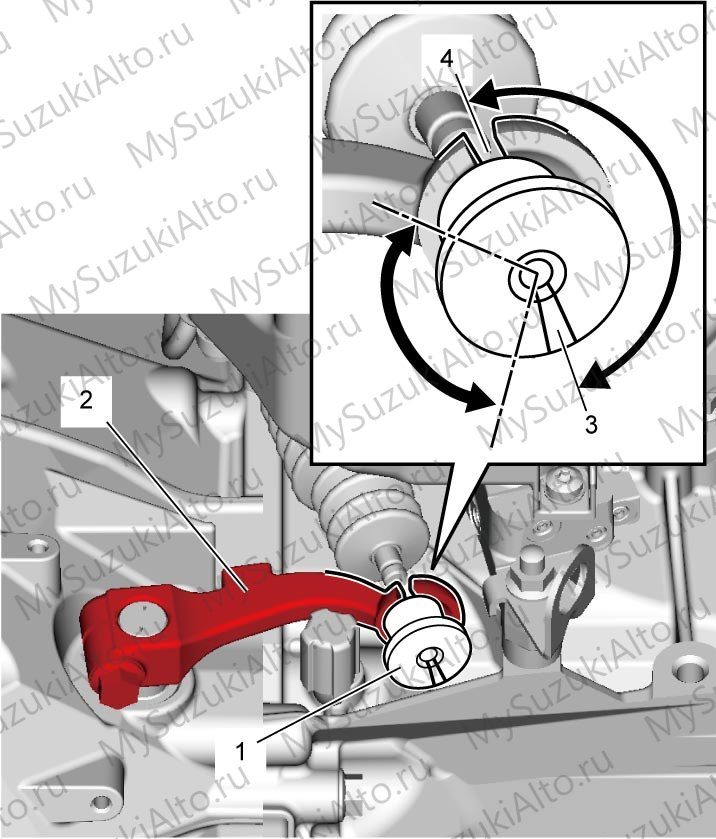

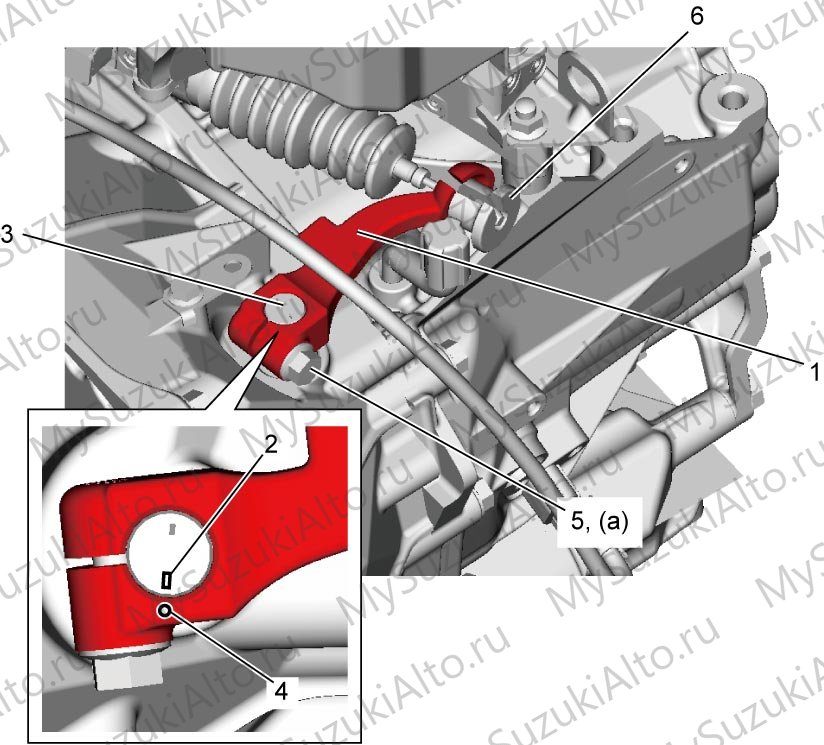

Трос: регулировка

Трос: регулировка — илл. 2

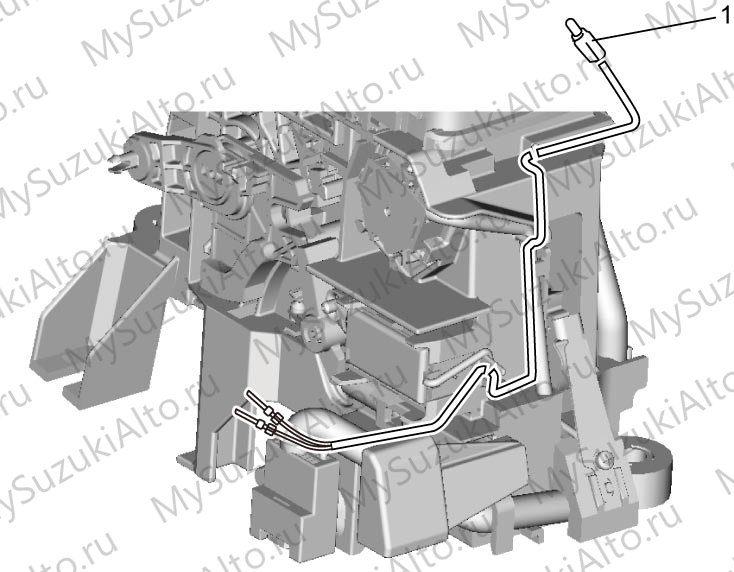

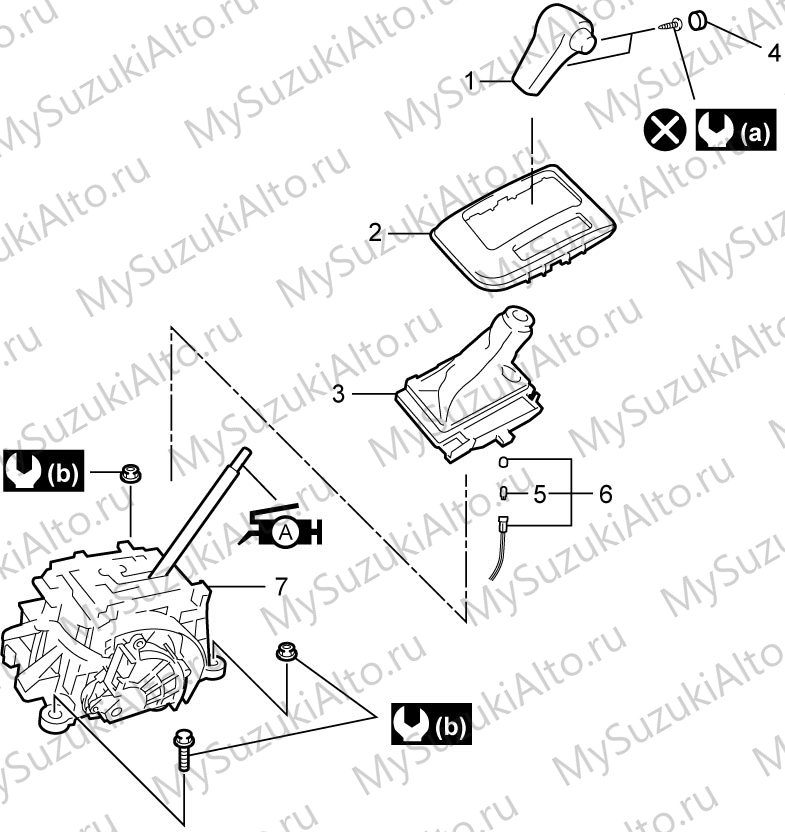

Рычаг: конфигурационная схема

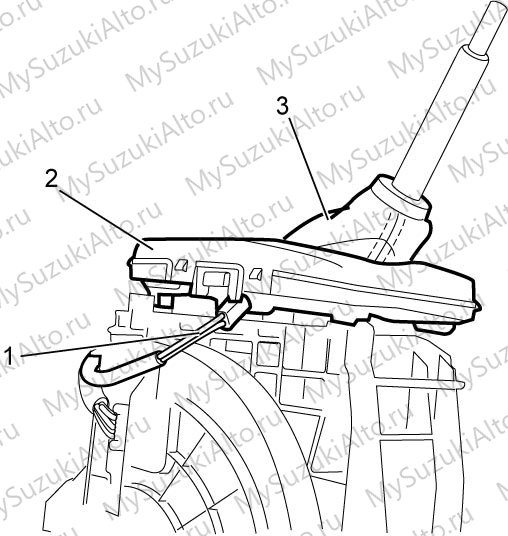

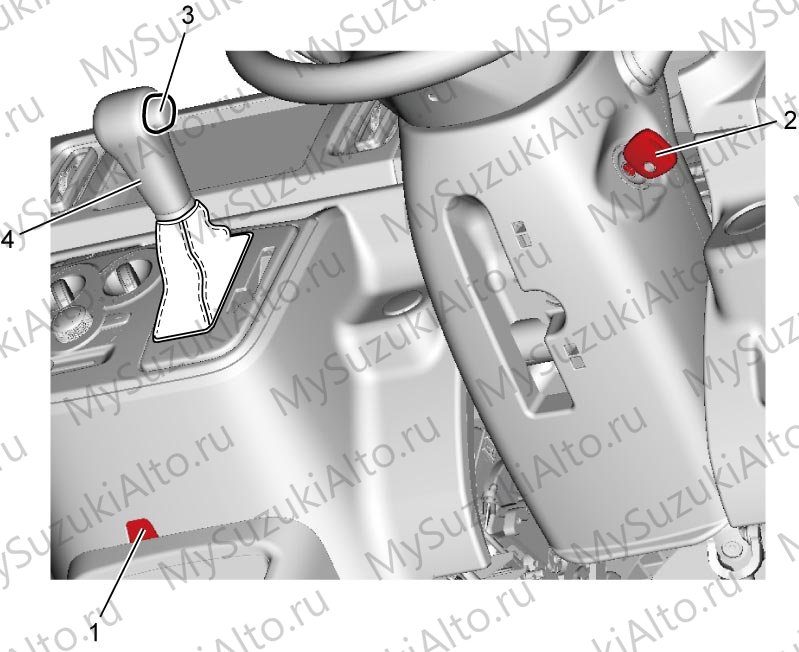

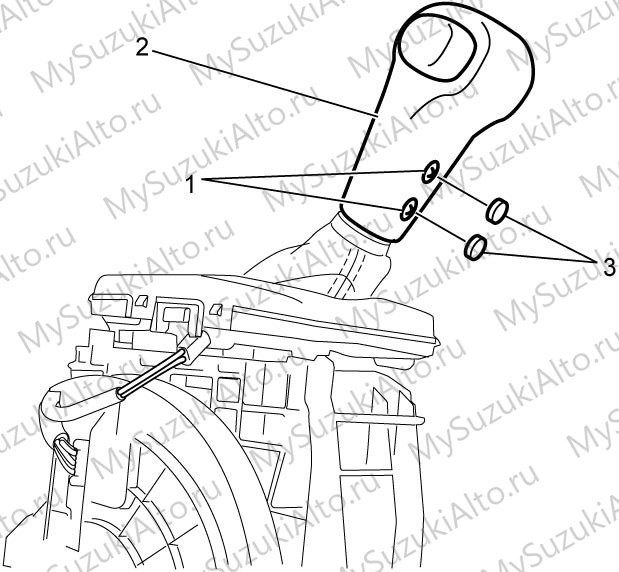

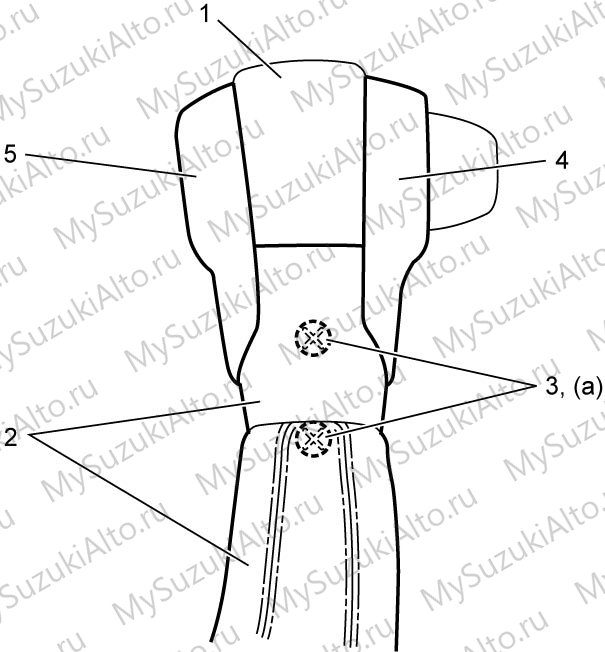

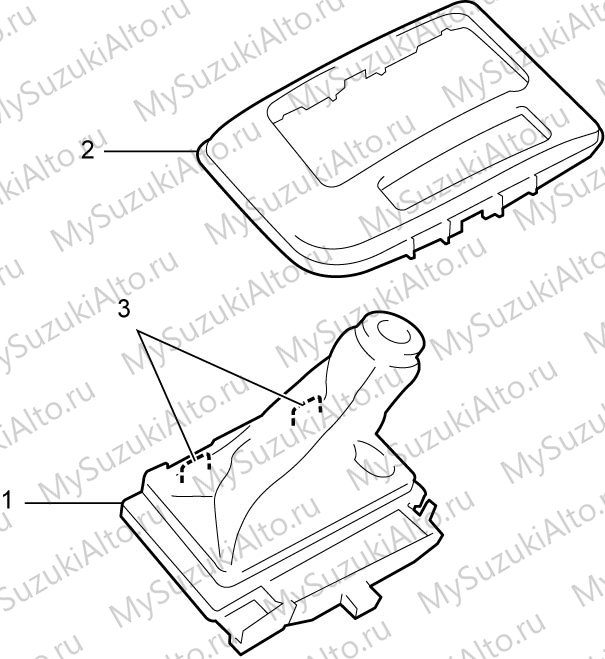

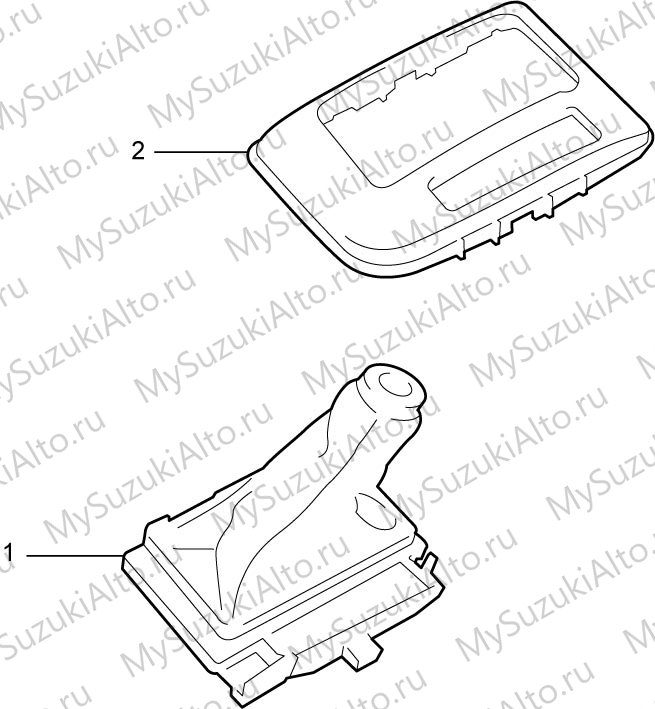

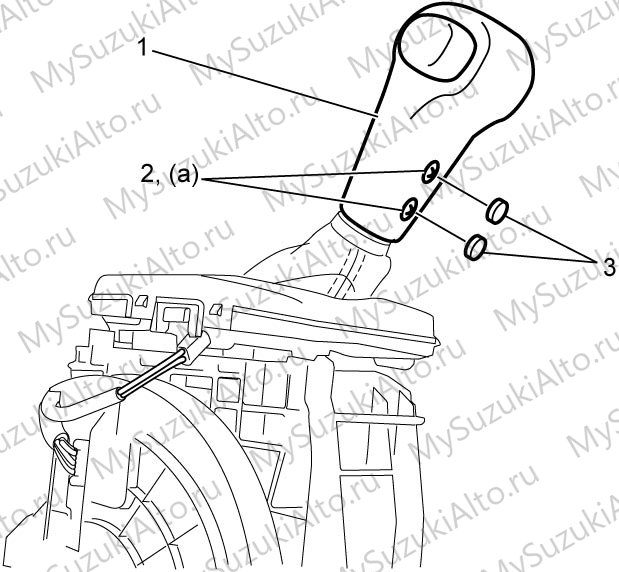

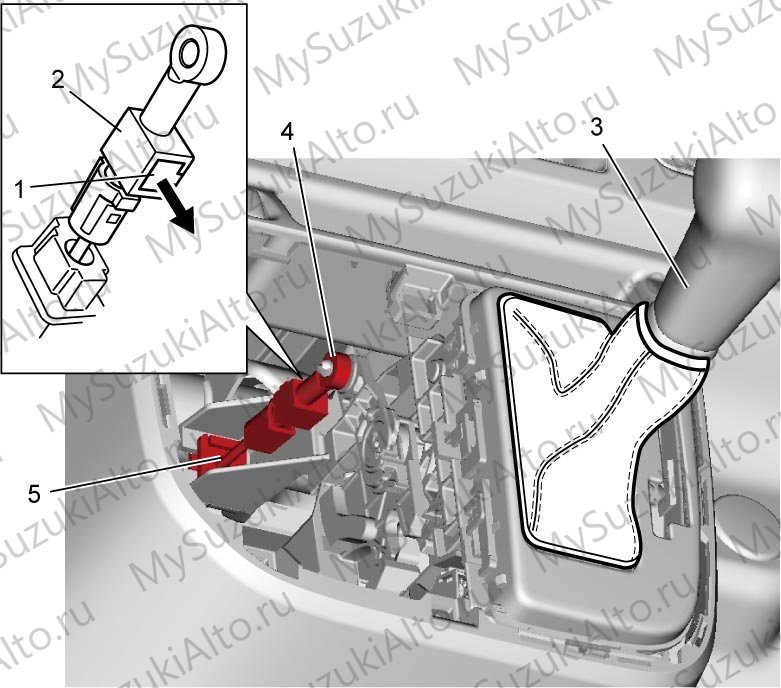

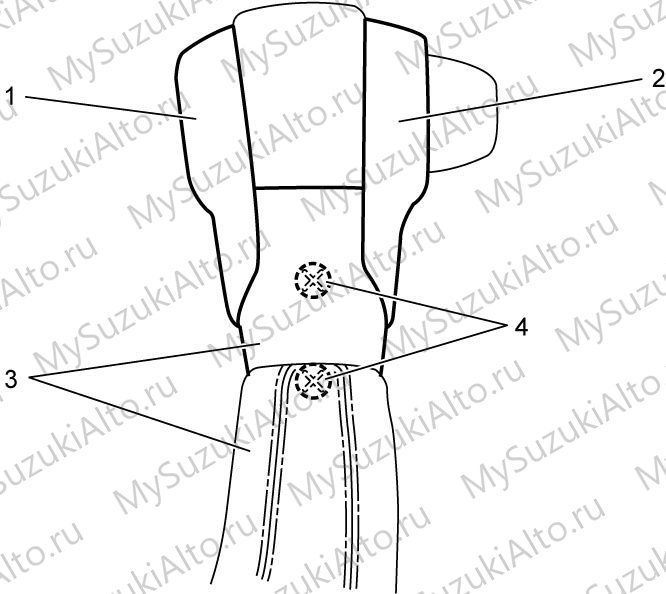

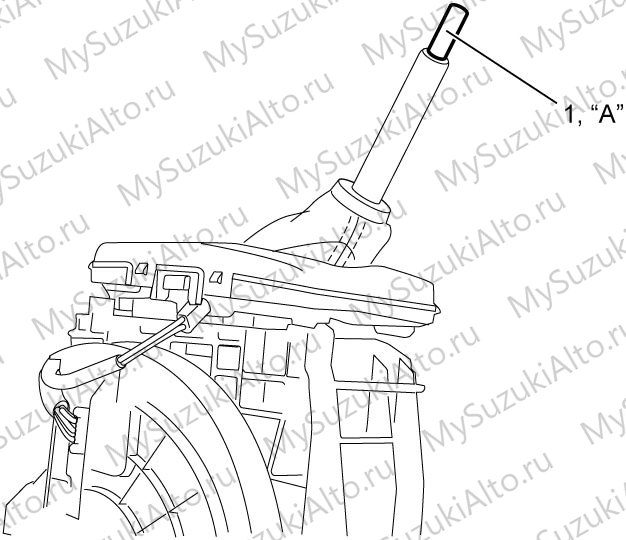

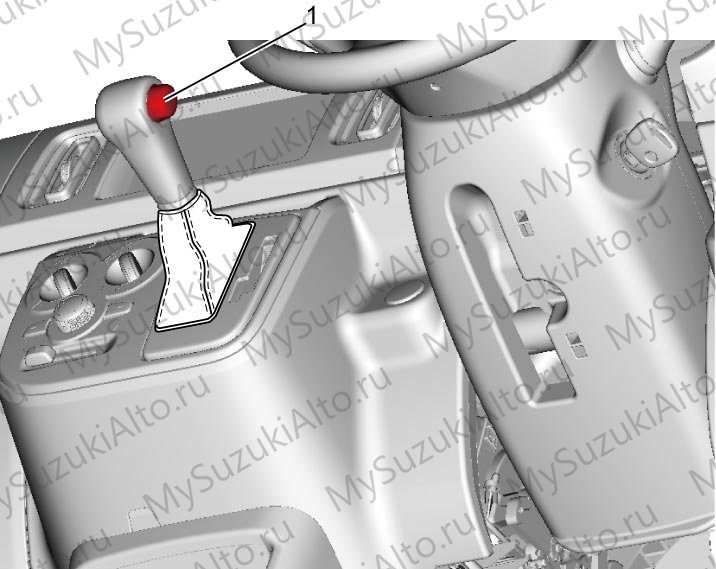

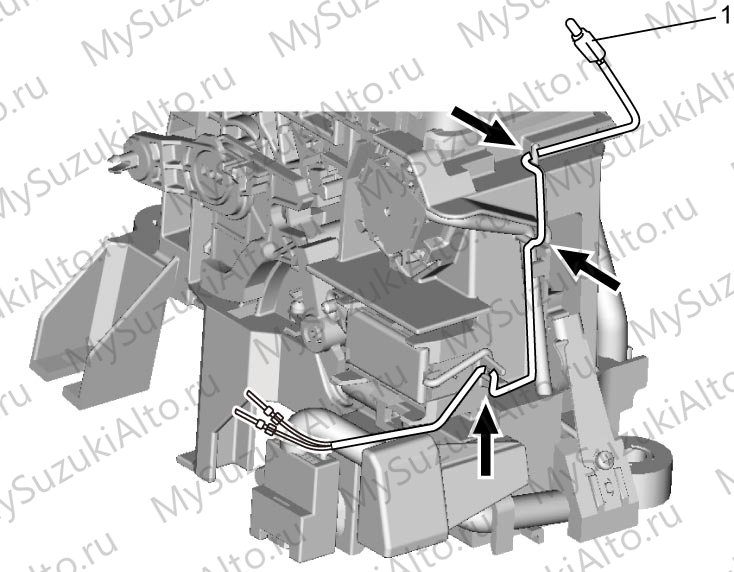

Рычаг: разборка и сборка

Рычаг: разборка и сборка — илл. 2

Рычаг: разборка и сборка — илл. 3

Рычаг: разборка и сборка — илл. 4

Рычаг: разборка и сборка — илл. 5

Рычаг: разборка и сборка — илл. 6

Рычаг: разборка и сборка — илл. 7

Рычаг: разборка и сборка — илл. 8

Рычаг: разборка и сборка — илл. 9

Рычаг: разборка и сборка — илл. 10

Рычаг: разборка и сборка — илл. 11

Рычаг: разборка и сборка — илл. 12

Рычаг: разборка и сборка — илл. 13

Рычаг: разборка и сборка — илл. 14

Рычаг: разборка и сборка — илл. 15

Трос: конфигурационная схема — илл. 2

Трос: снятие и установка — илл. 4

Трос: регулировка — илл. 3

Трос: регулировка — илл. 4

Система: конфигурационная схема — илл. 2

AGS failure symptom: диагностика — илл. 2

Код P07BE: проверка цепи — илл. 2

Трансмиссия — илл. 2

Переключение: снятие и установка — илл. 5

Переключение: снятие и установка — илл. 6

Переключение: снятие и установка — илл. 7

Переключение: снятие и установка — илл. 8

Переключение: снятие и установка — илл. 9

AGS актуатор: конфигурационная схема — илл. 2

AGS актуатор: снятие и установка — илл. 8

AGS актуатор: снятие и установка — илл. 9

AGS актуатор: снятие и установка — илл. 10

AGS актуатор: снятие и установка — илл. 11

AGS актуатор: снятие и установка — илл. 12

Сцепление: снятие и установка — илл. 14

Сцепление: снятие и установка — илл. 15

Узел: конфигурационная схема — илл. 3

Узел: конфигурационная схема — илл. 4

Parking замок: конфигурационная схема — илл. 2

Parking передача: снятие и установка — илл. 10

Parking передача: снятие и установка — илл. 11

Parking передача: снятие и установка — илл. 12

Parking передача: снятие и установка — илл. 13

Parking передача: снятие и установка — илл. 14

Вал: снятие и установка — илл. 9

Вал: снятие и установка — илл. 10

Вал: снятие и установка — илл. 11

Вал: снятие и установка — илл. 12

Вал: снятие и установка — илл. 13

Вал: конфигурационная схема — илл. 6

Вал: снятие и установка — илл. 14

Вал: снятие и установка — илл. 15

Вал: снятие и установка — илл. 16

Узел: разборка и сборка — илл. 18

Узел: разборка и сборка — илл. 19

Узел: разборка и сборка — илл. 20

Узел: разборка и сборка — илл. 21

Узел: разборка и сборка — илл. 22

Узел: разборка и сборка — илл. 23

Узел: разборка и сборка — илл. 24

Узел: разборка и сборка — илл. 25

Узел: разборка и сборка — илл. 26

Узел: разборка и сборка — илл. 27

Узел: разборка и сборка — илл. 28

Узел: разборка и сборка — илл. 29

Узел: разборка и сборка — илл. 30

Узел: разборка и сборка — илл. 31

Узел: разборка и сборка — илл. 32

Трансмиссия: разборка и сборка — илл. 10

Трансмиссия: разборка и сборка — илл. 11

Вал: конфигурационная схема — илл. 7

Вал: конфигурационная схема — илл. 8

Сцепление: конфигурационная схема — илл. 2

Сцепление: снятие и установка — илл. 16

Сцепление: снятие и установка — илл. 17

Сцепление: снятие и установка — илл. 18

Сцепление: снятие и установка — илл. 19

Сцепление: снятие и установка — илл. 20

Сцепление: снятие и установка — илл. 21

Трос: конфигурационная схема — илл. 3

Трос: снятие и установка — илл. 5

Трос: снятие и установка — илл. 6

Трос: регулировка — илл. 5

Трос: регулировка — илл. 6

Рычаг: конфигурационная схема — илл. 2

Рычаг: разборка и сборка — илл. 16

Рычаг: разборка и сборка — илл. 17

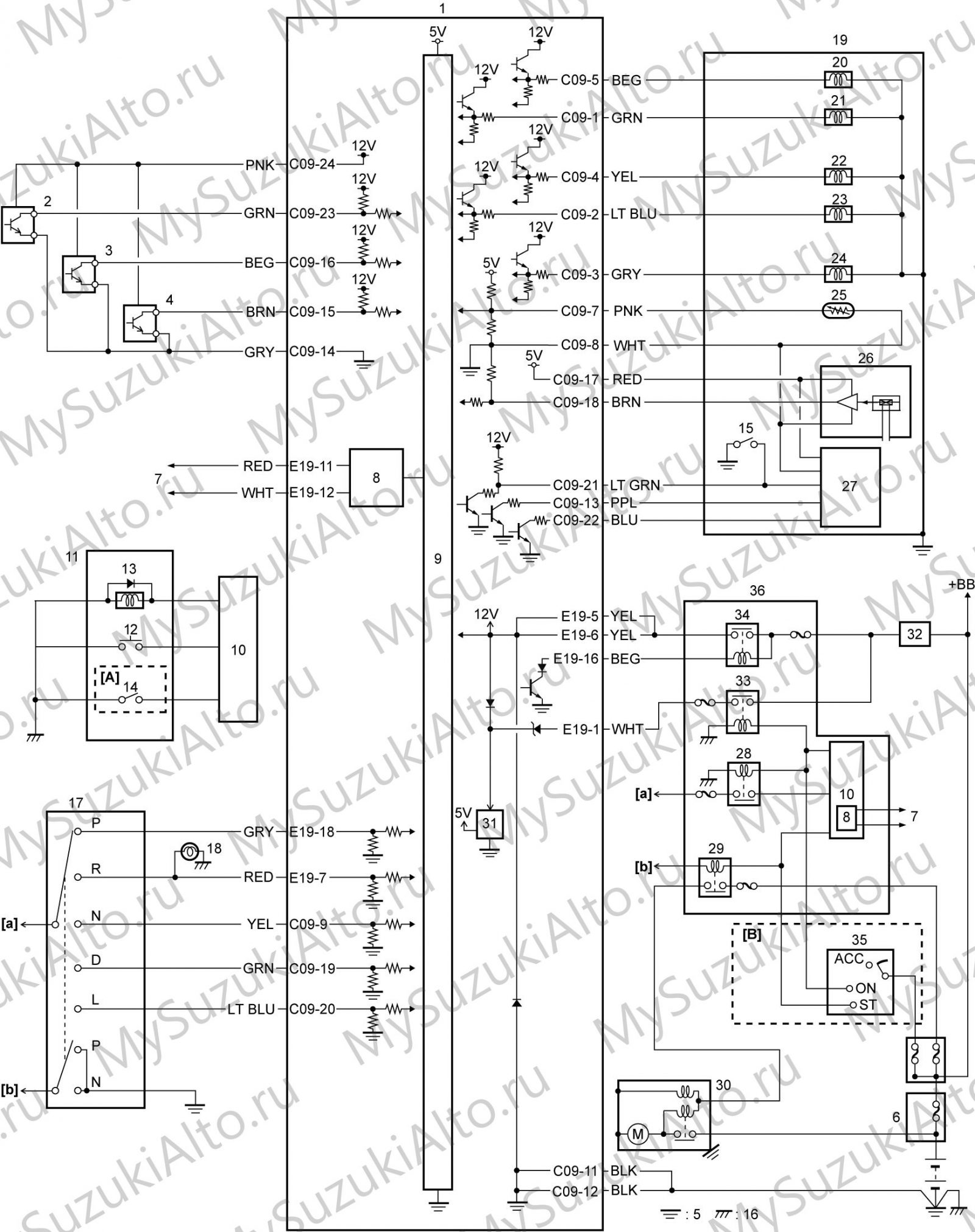

Система: схема электрических соединений — илл. 3

Система: схема электрических соединений — илл. 4

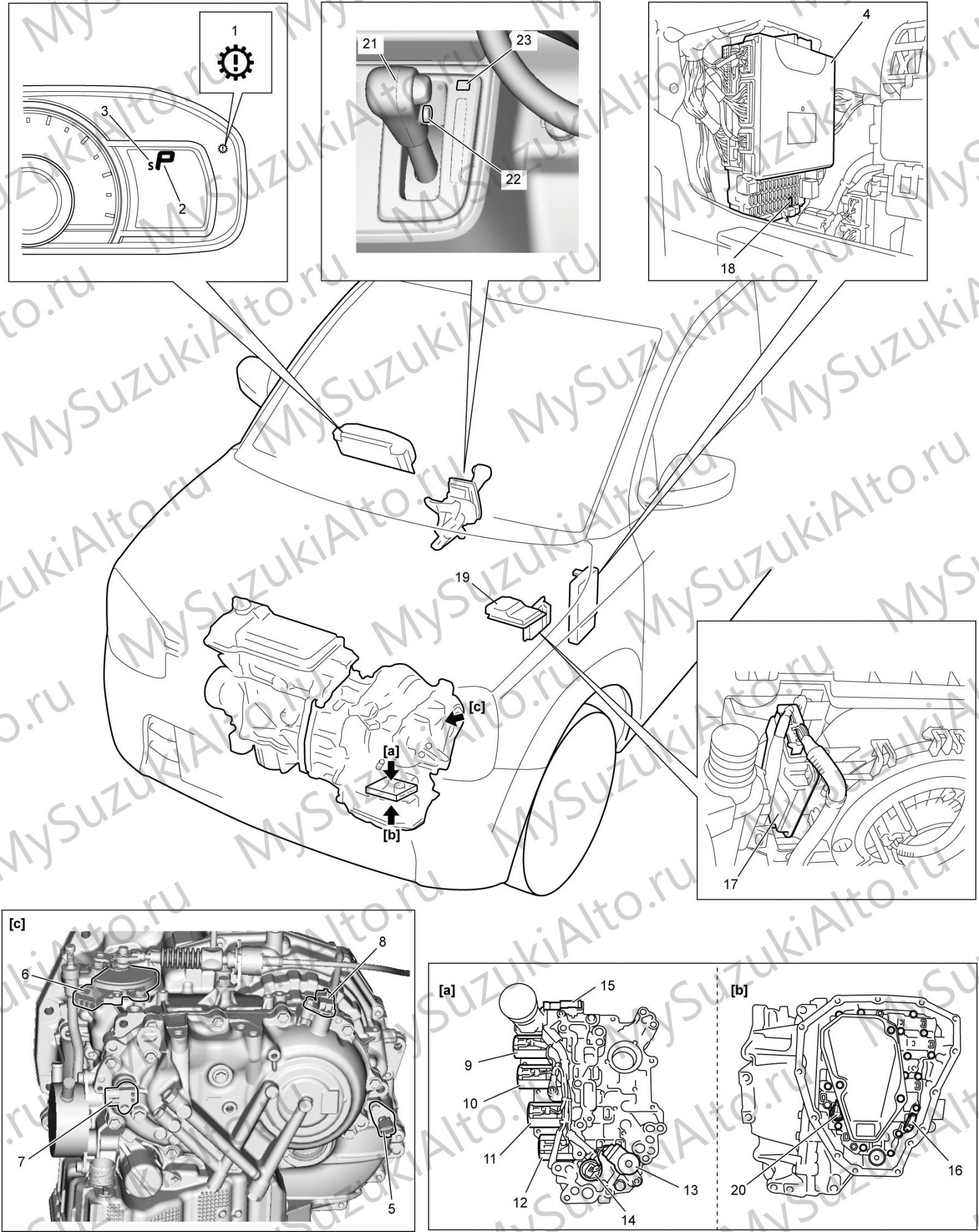

Система: конфигурационная схема — илл. 3

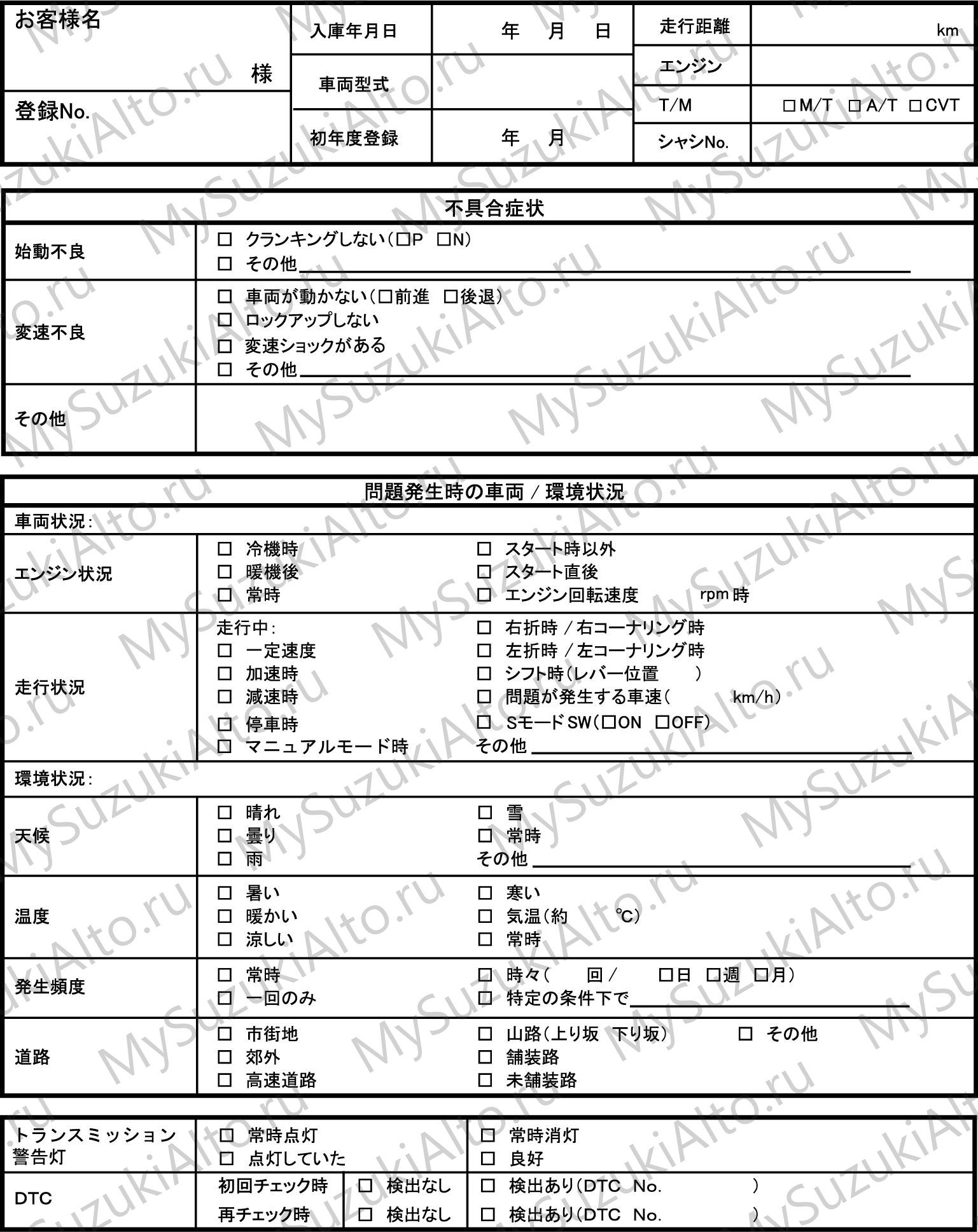

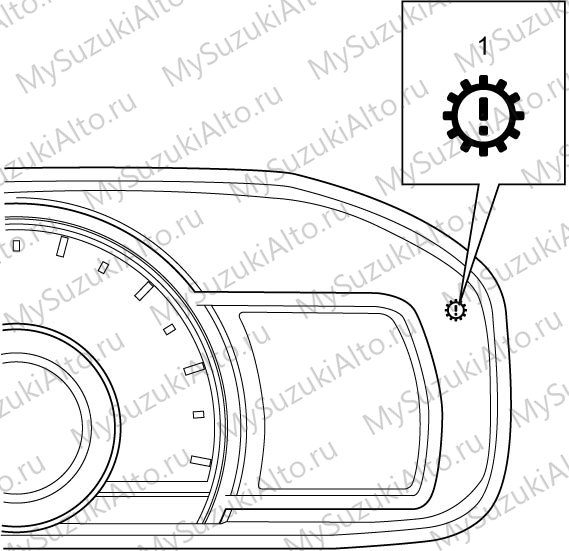

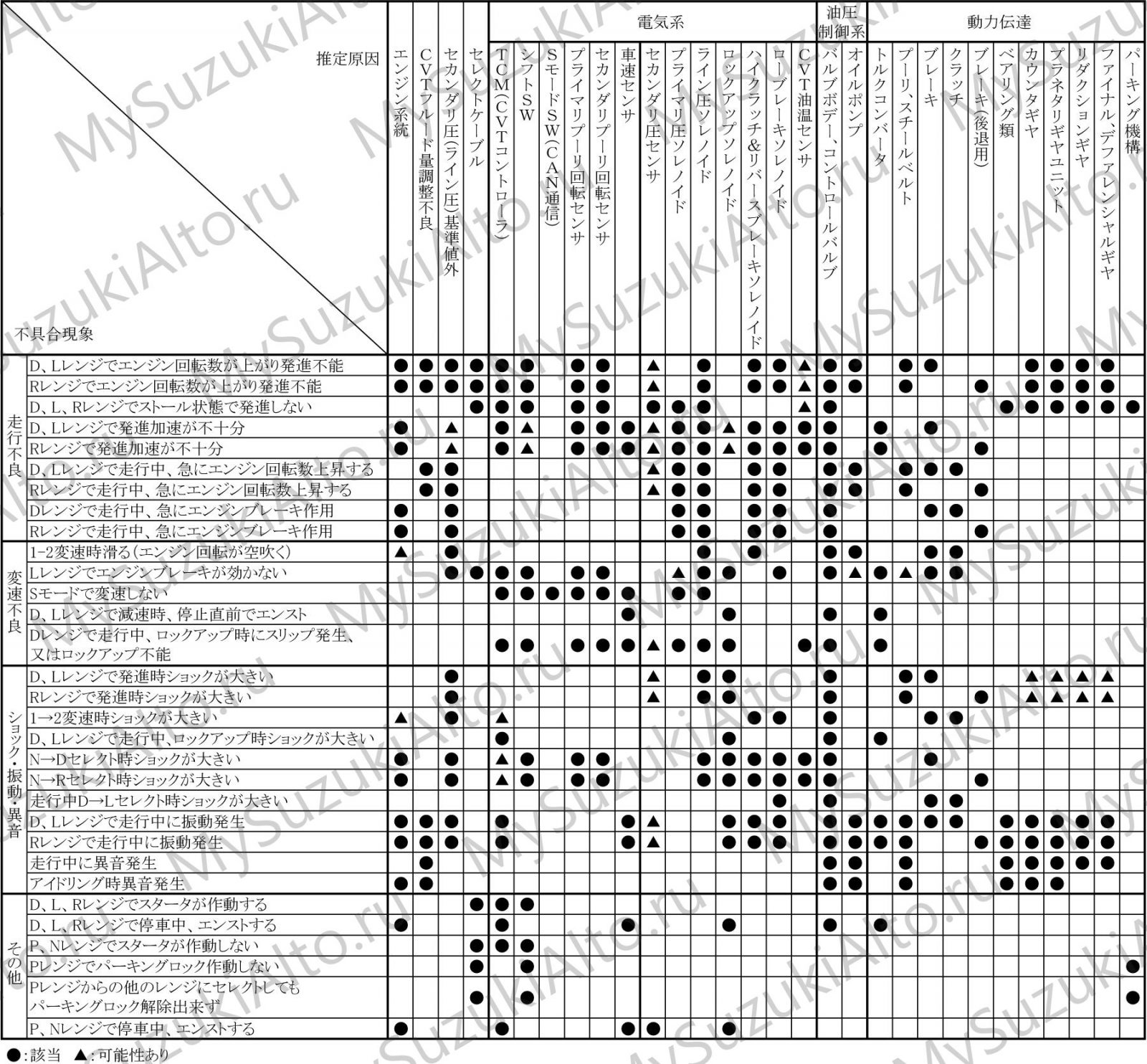

Failure CVT symptoms: диагностика

Диагностика через самодиагностику — илл. 3

Диагностика через самодиагностику — илл. 4

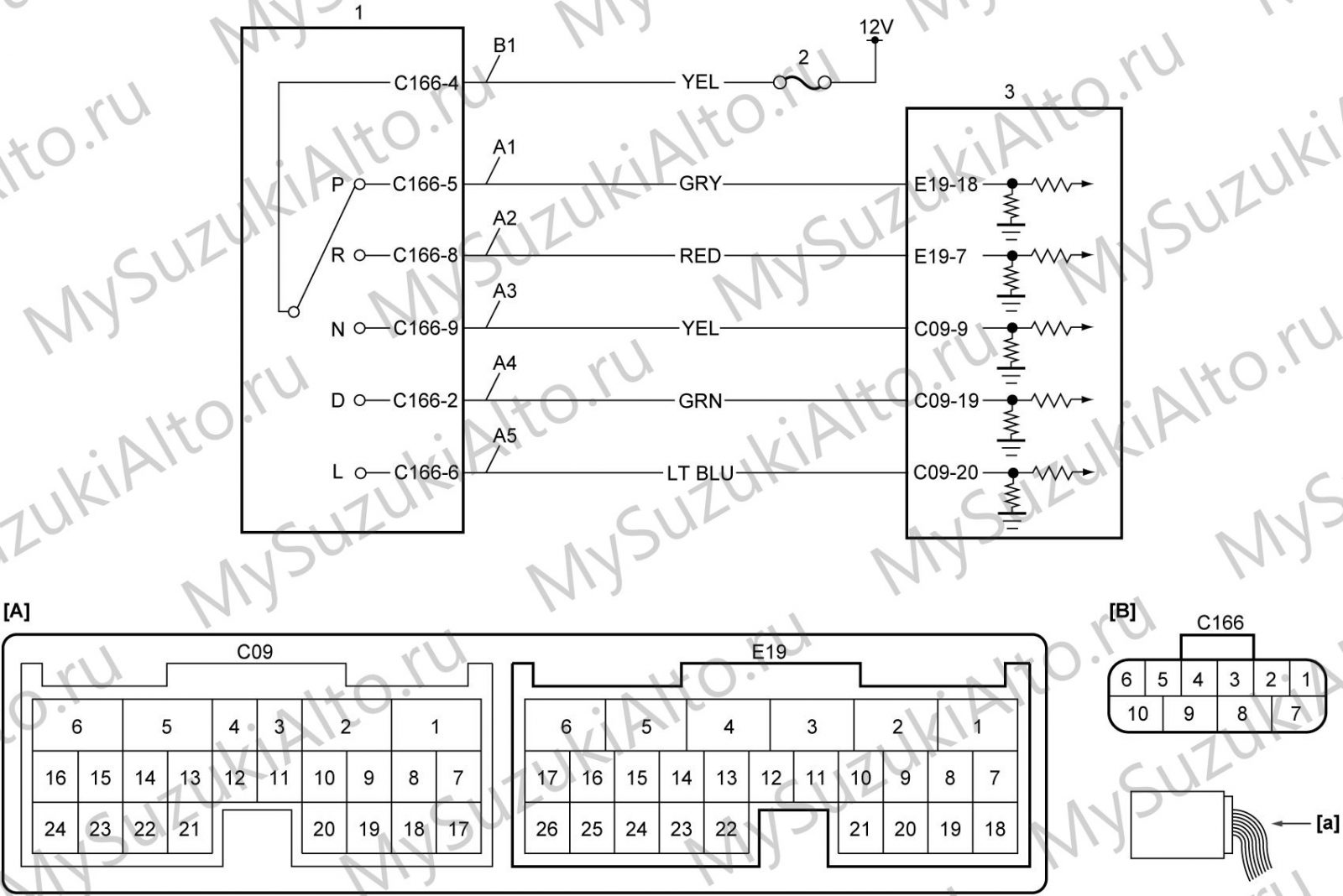

Код P0705: проверка цепи

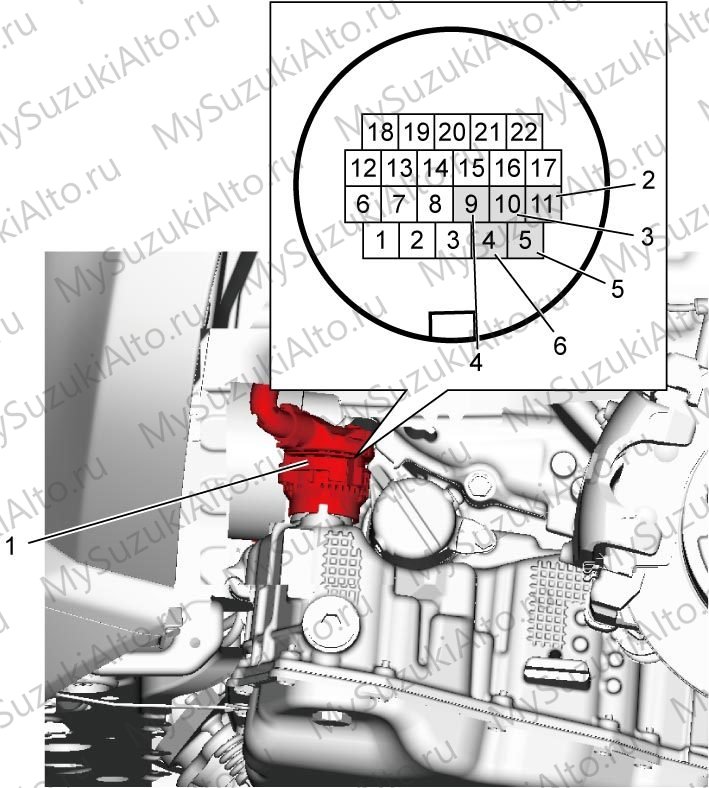

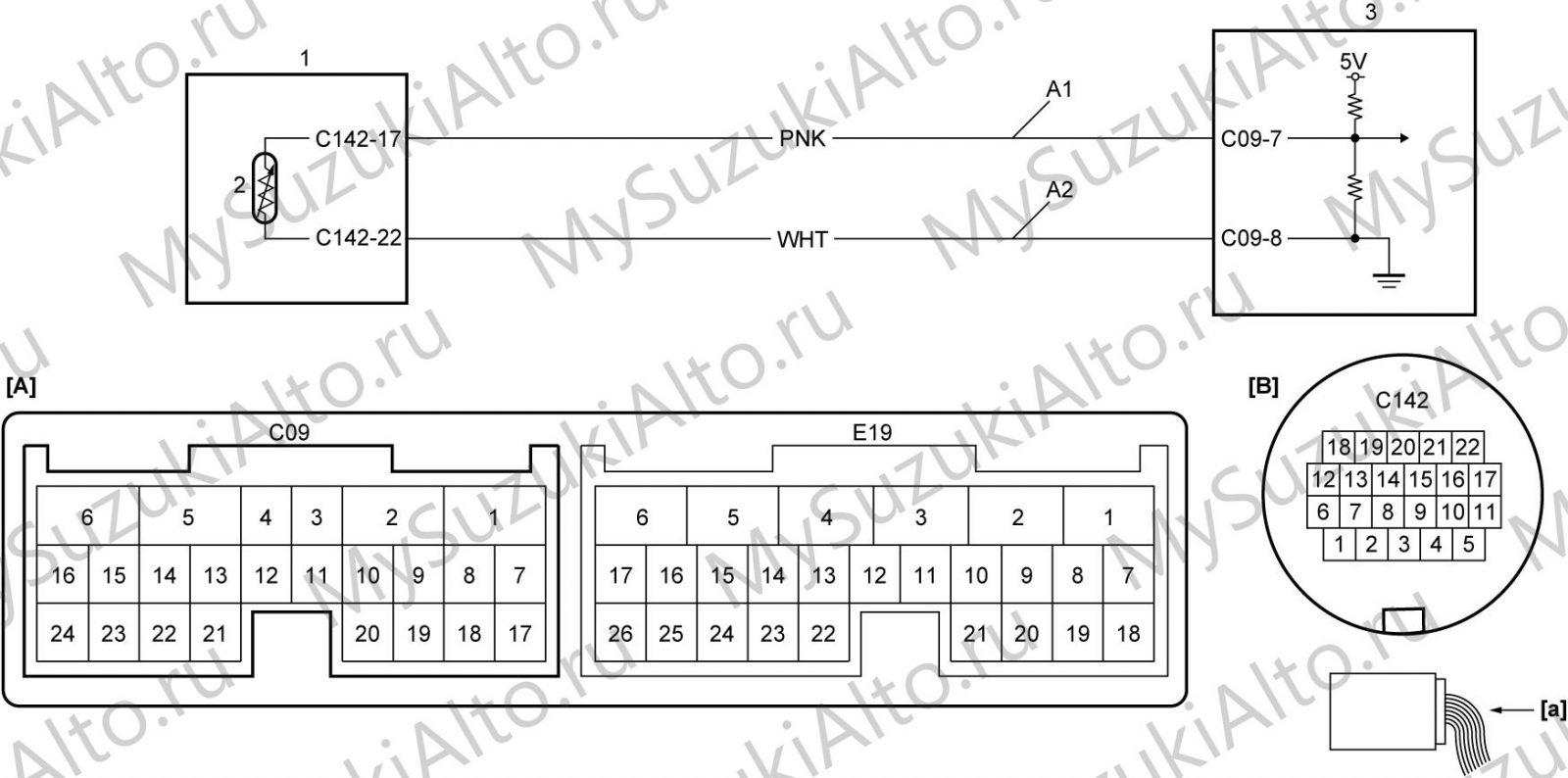

Код P0711: проверка цепи

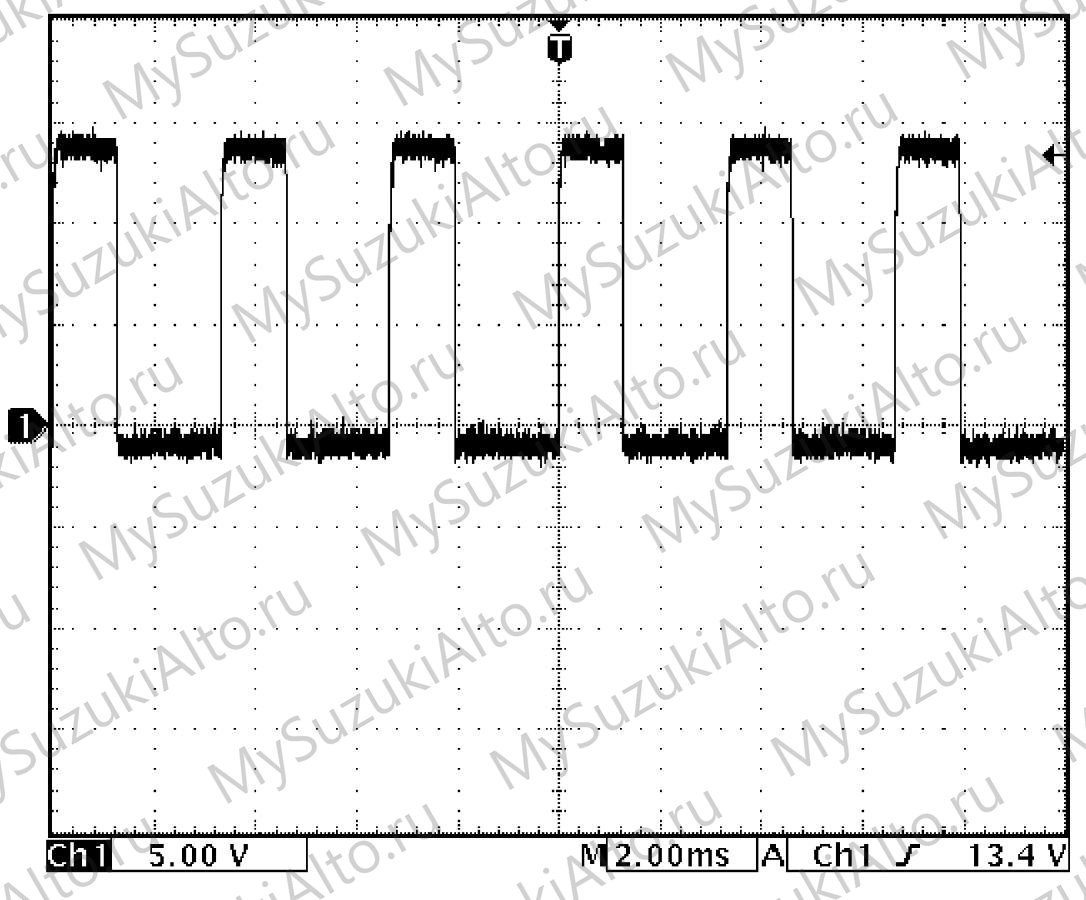

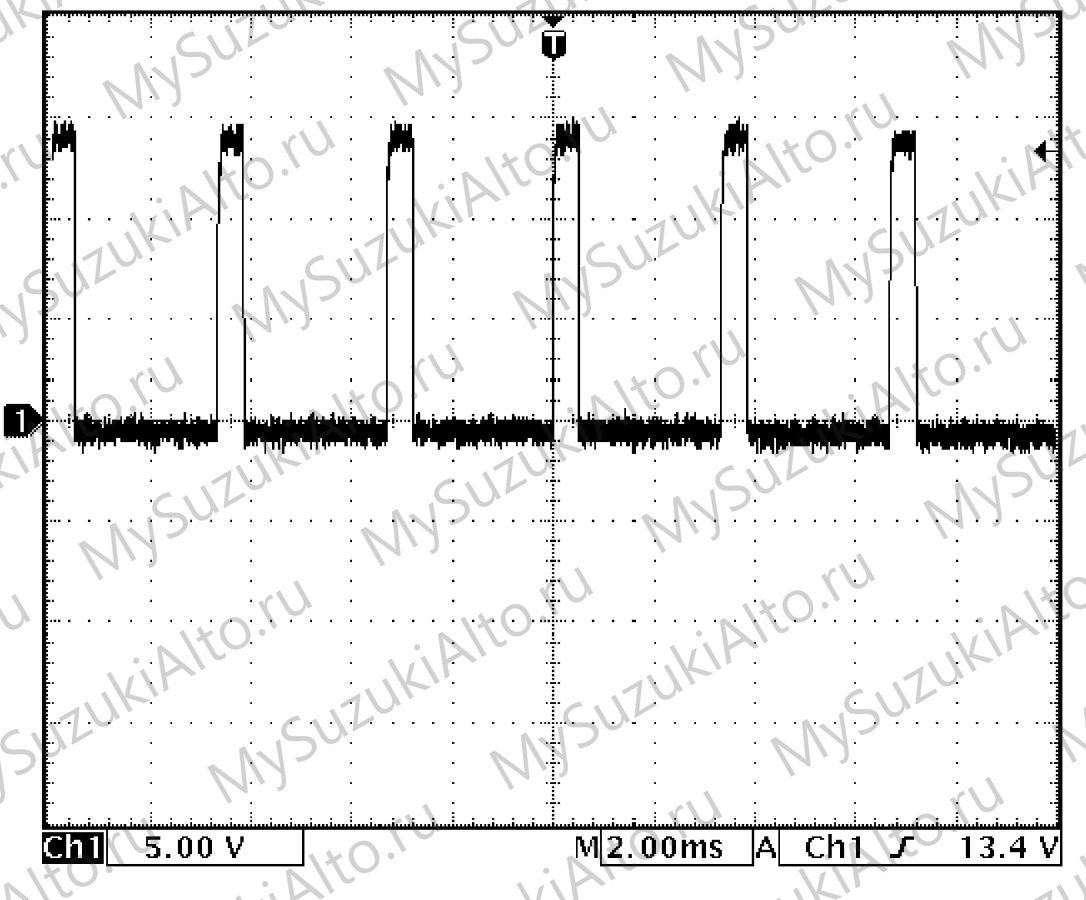

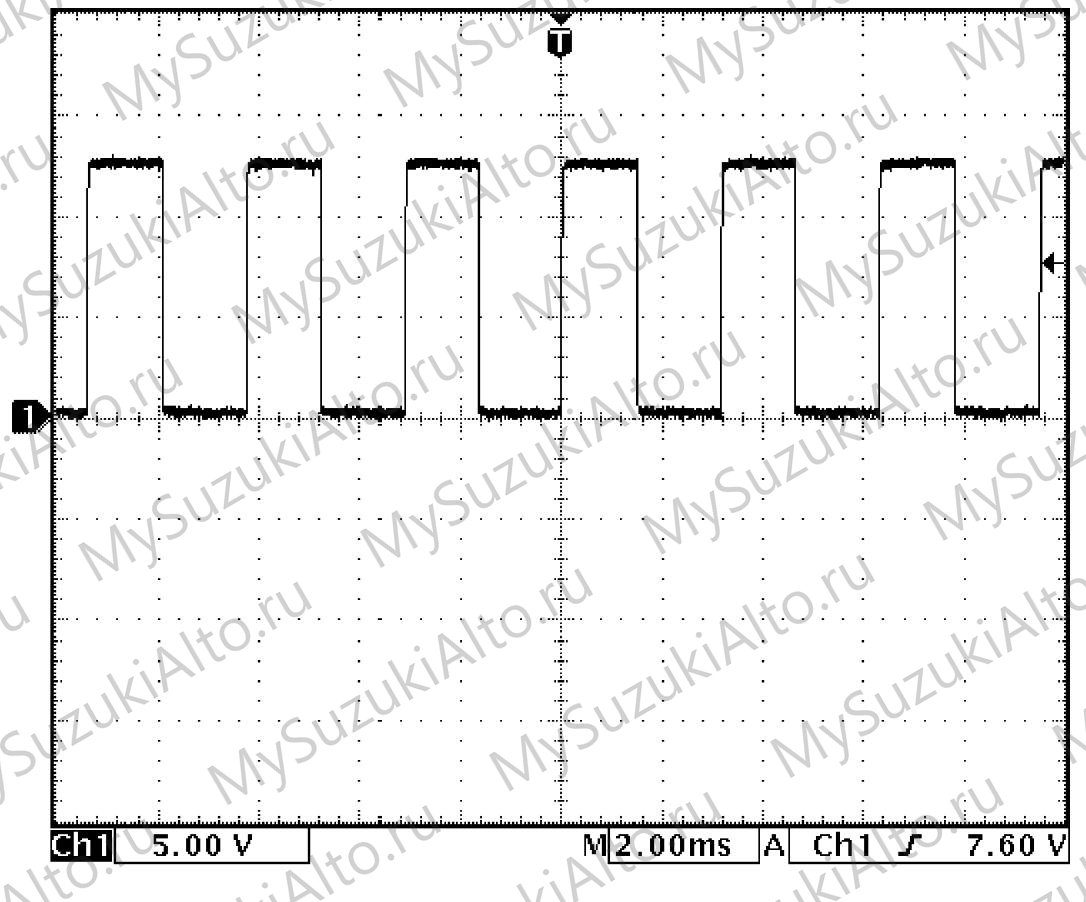

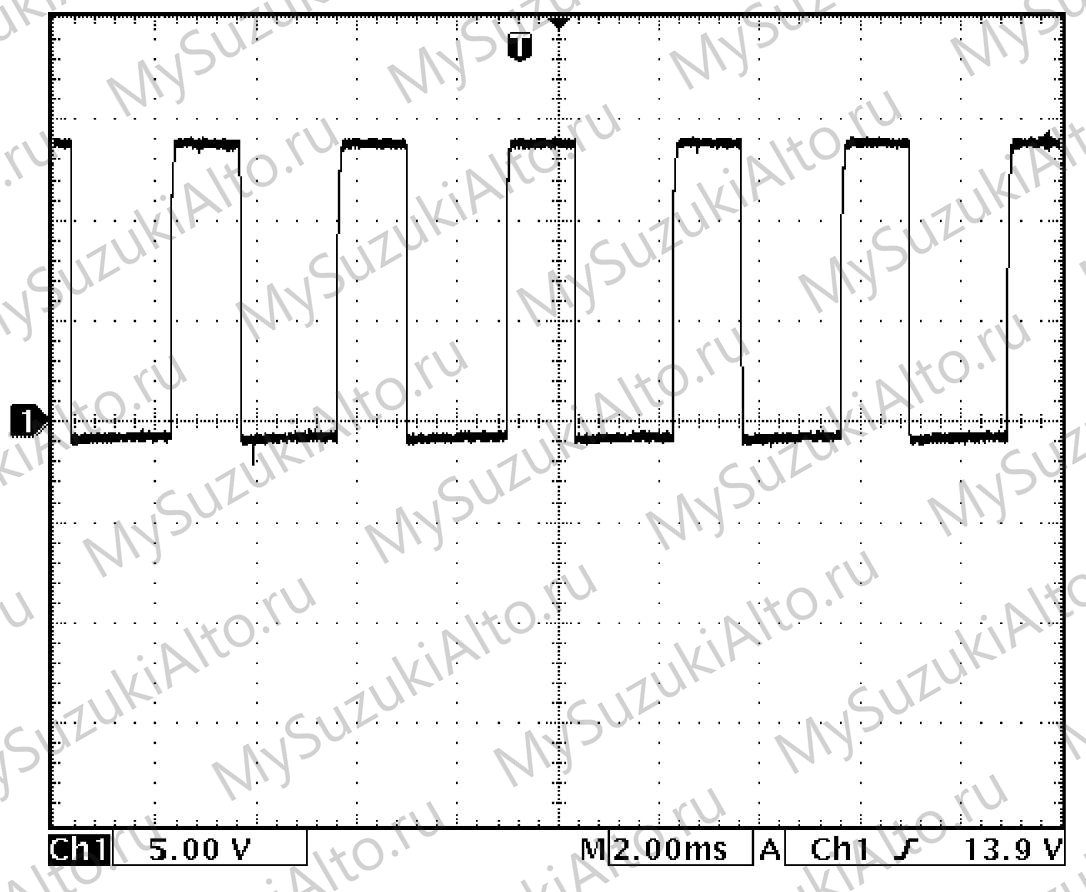

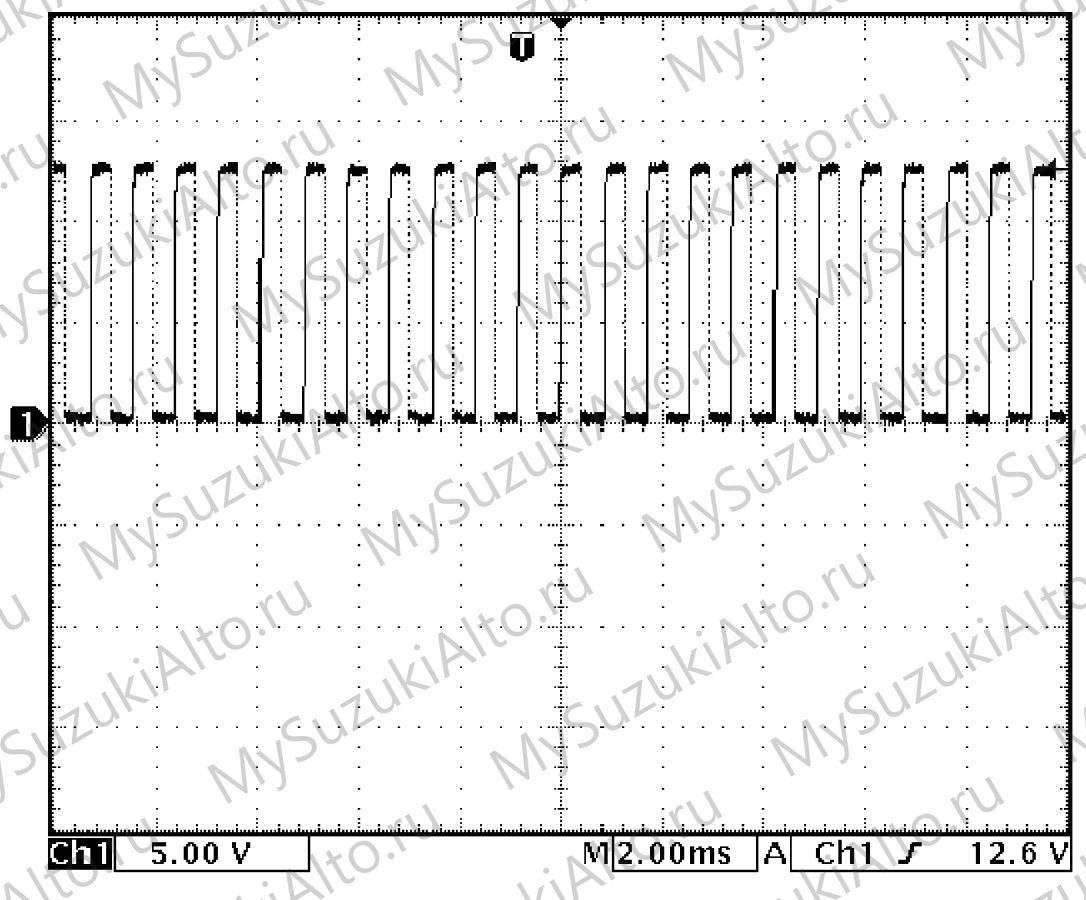

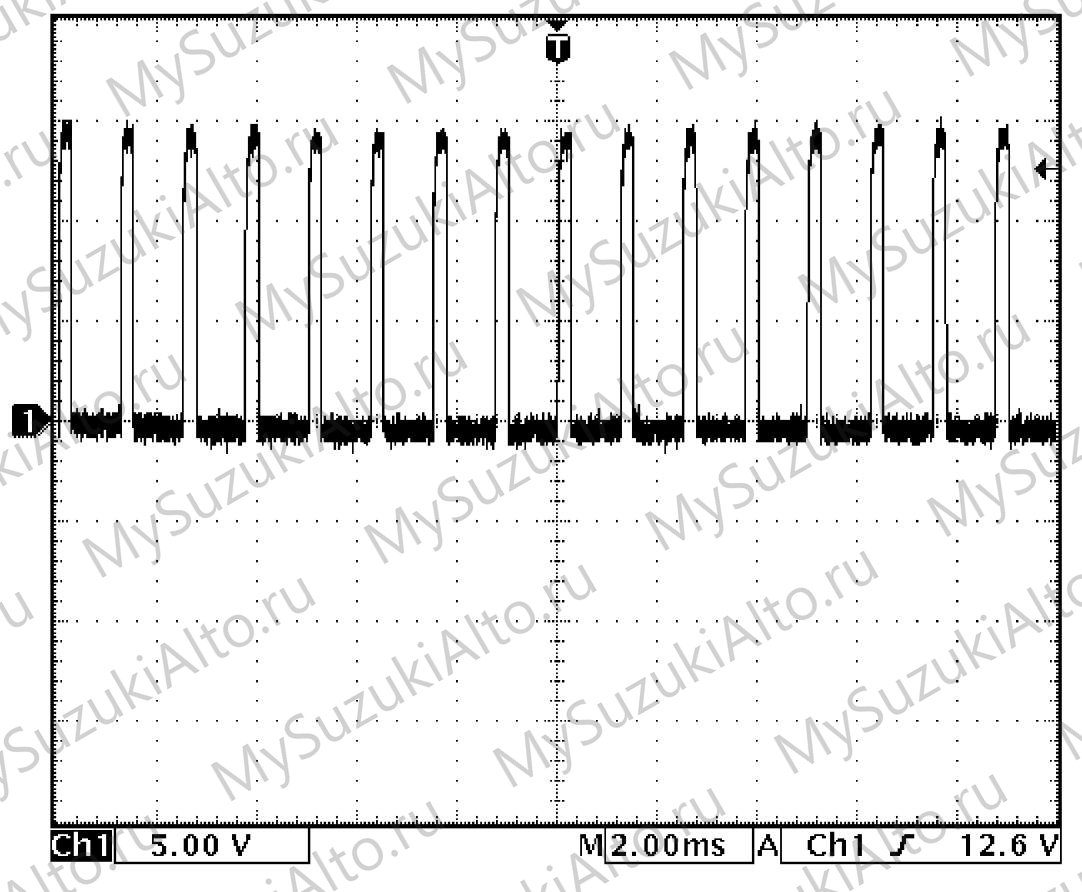

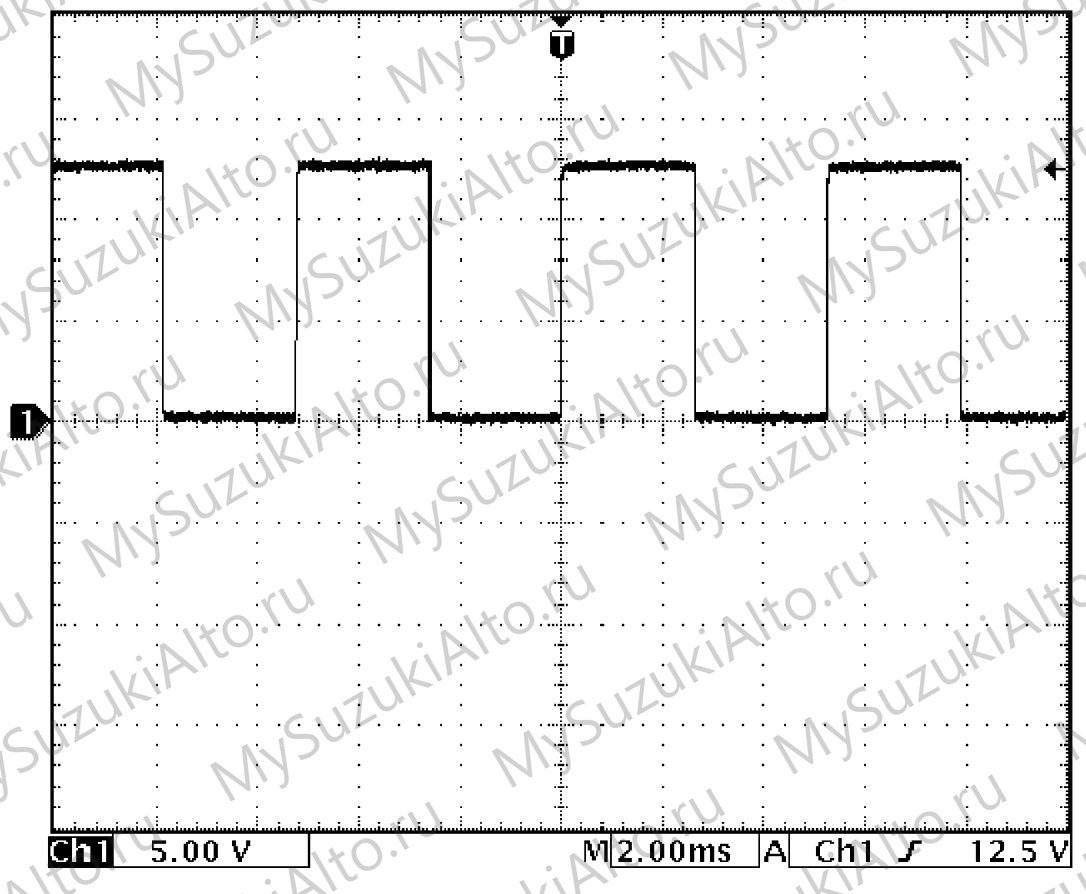

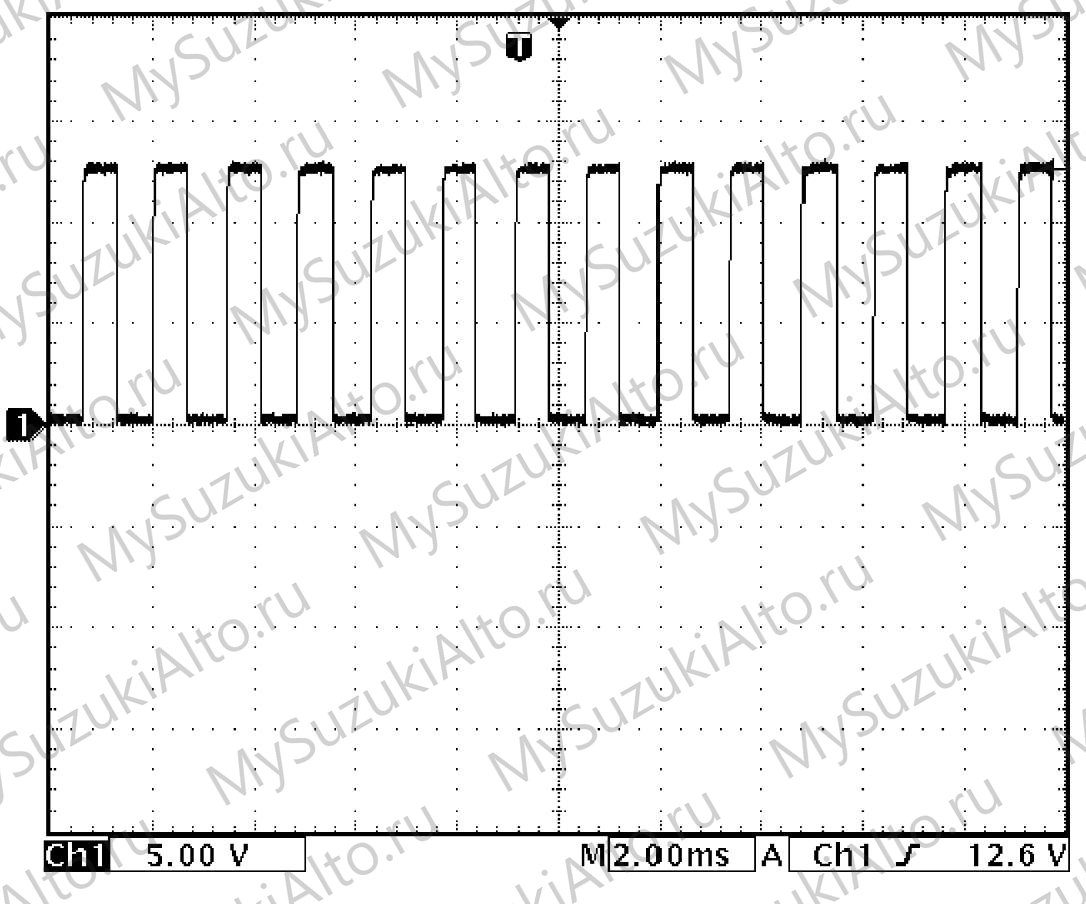

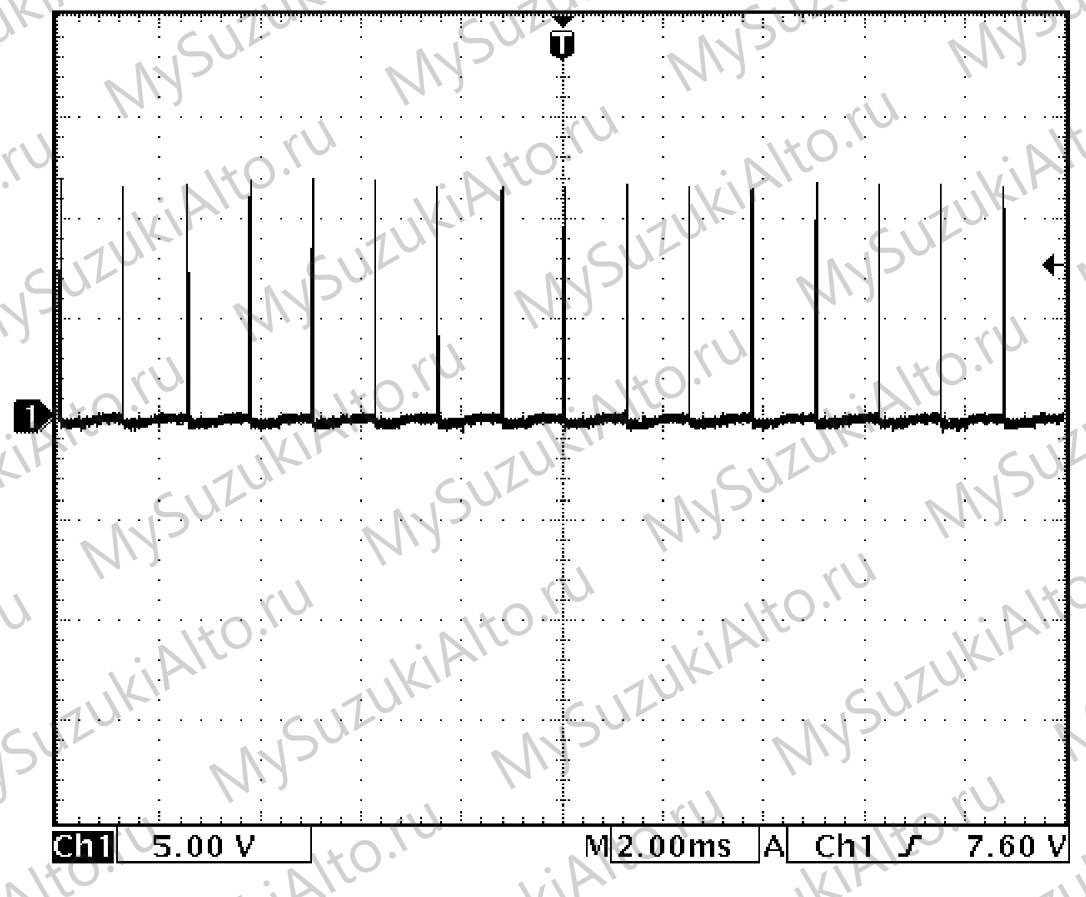

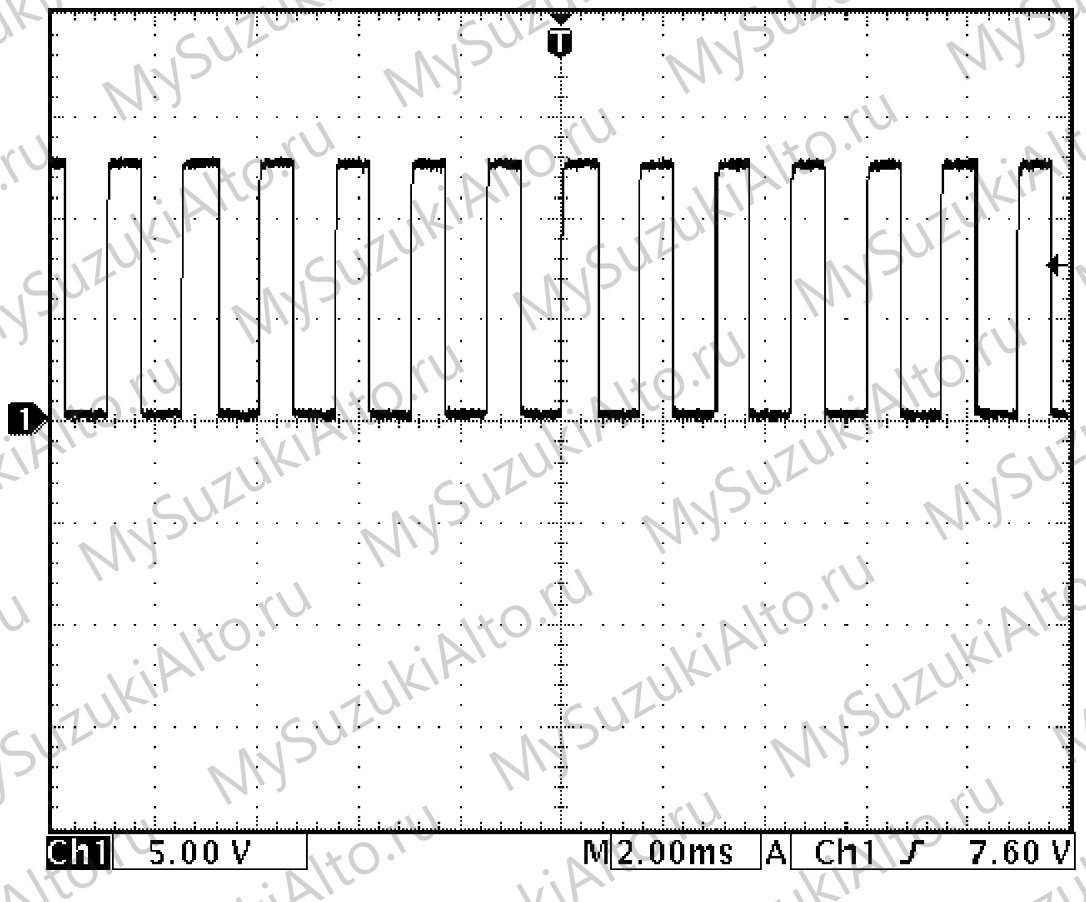

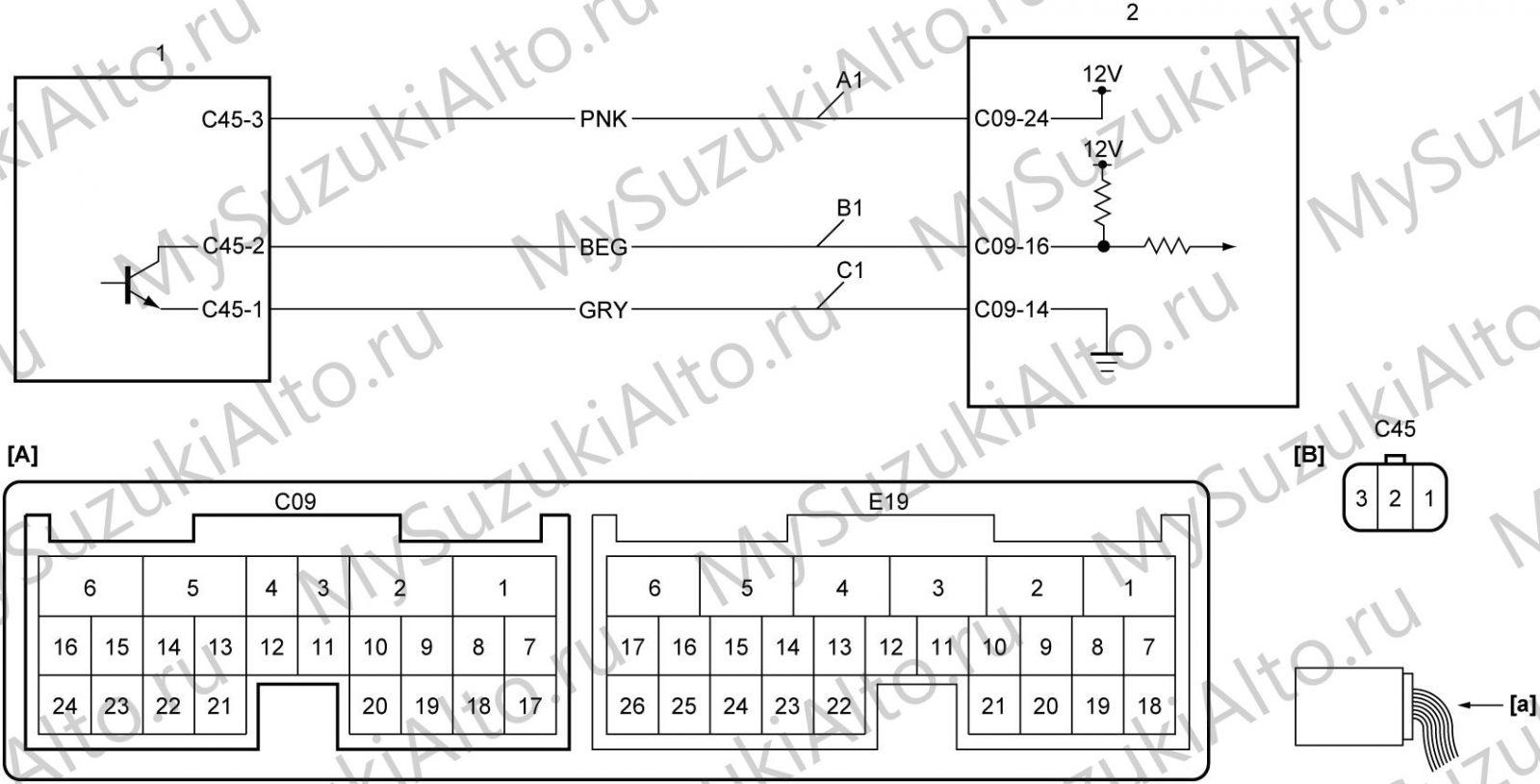

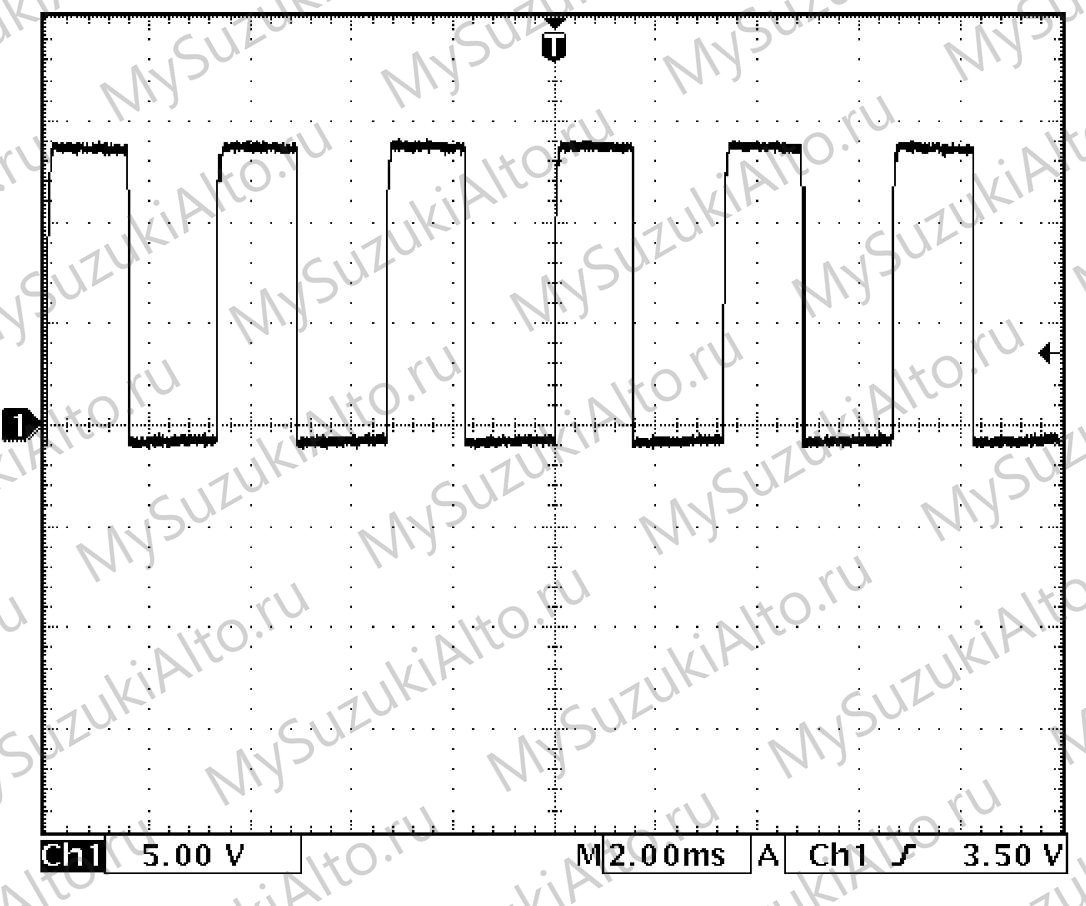

Код P0717: проверка цепи

Код P0722: проверка цепи

Код P0741: проверка цепи

Код P0793: проверка цепи

Код P0841: проверка цепи

Код P1715: проверка цепи

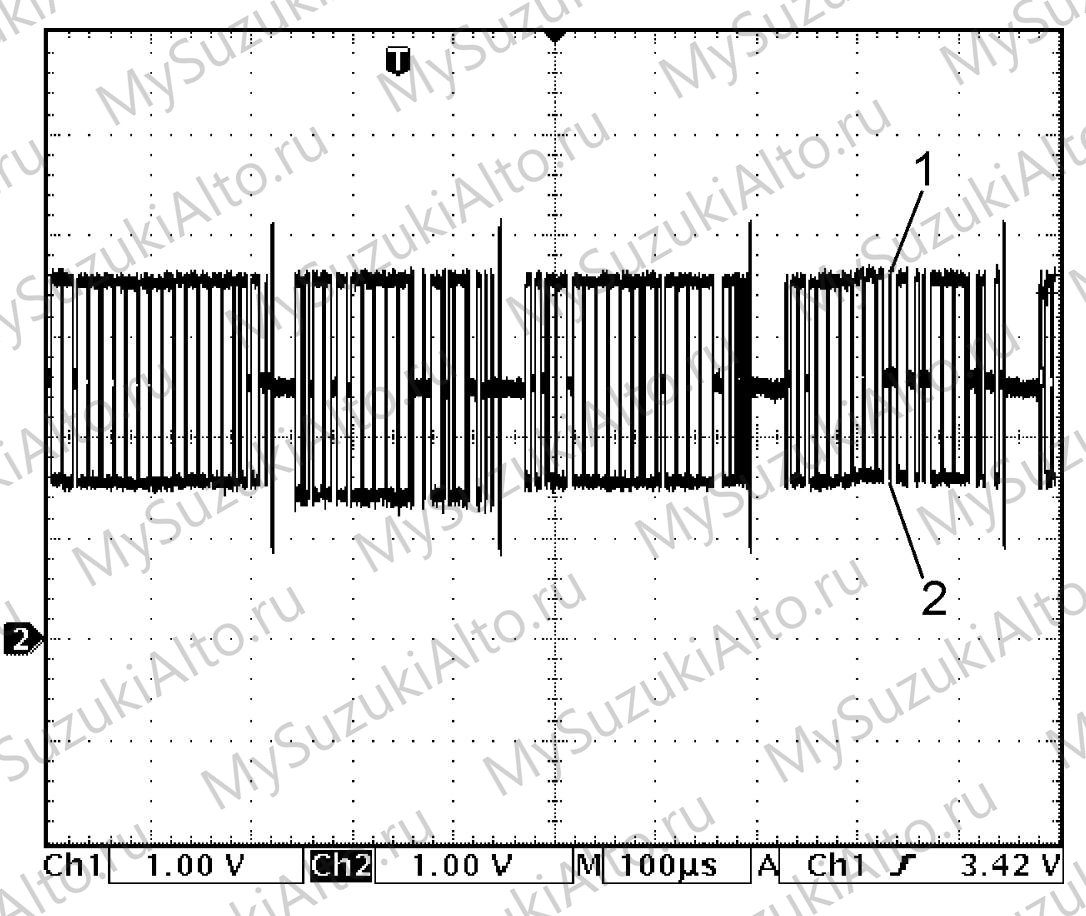

Код P1826: проверка цепи

Жидкость

Переключение: снятие и установка — илл. 10

Переключение: снятие и установка — илл. 11

Переключение: снятие и установка — илл. 12

Переключение: снятие и установка — илл. 13

Переключение: снятие и установка — илл. 14

Переключение: снятие и установка — илл. 15

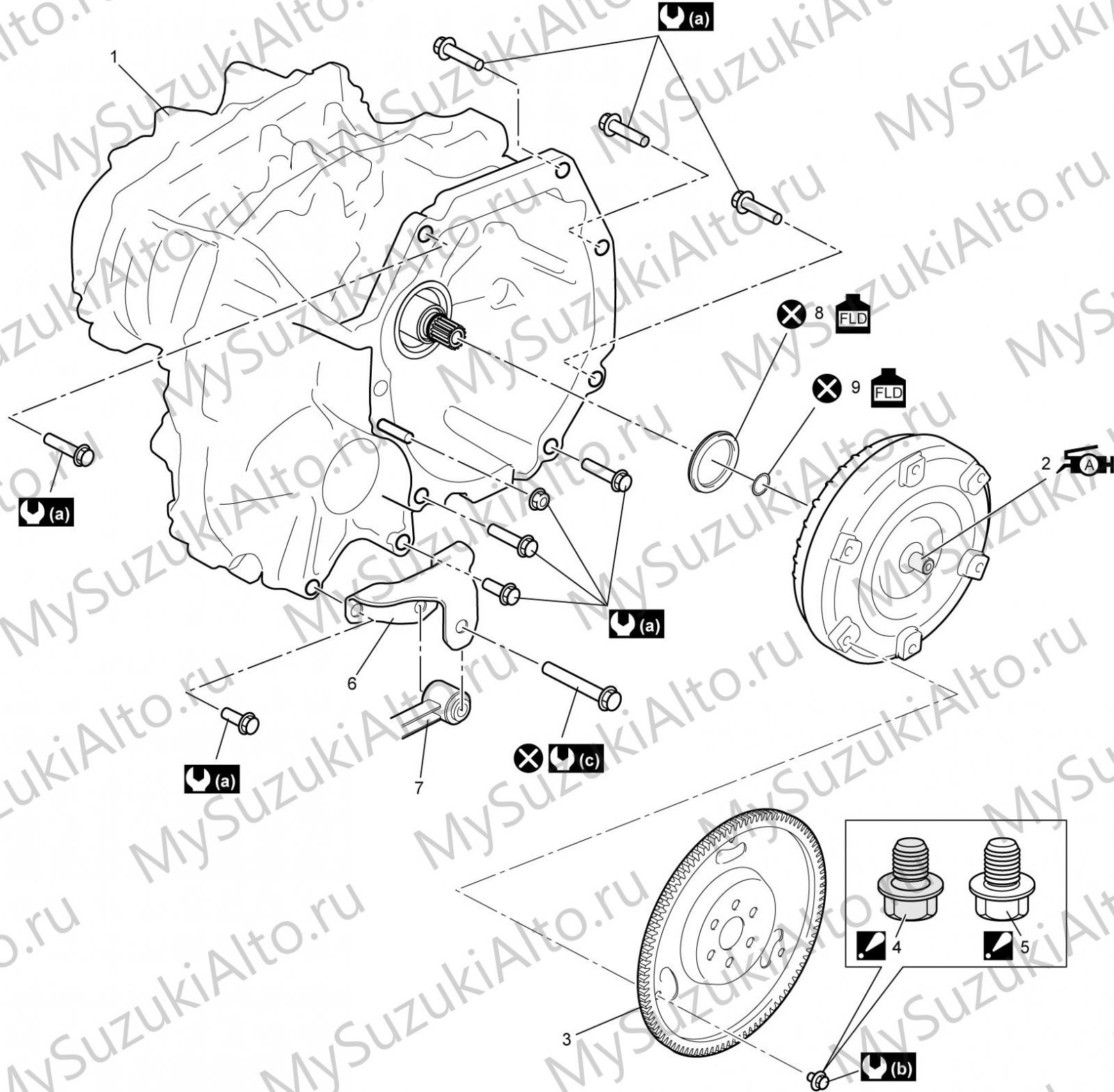

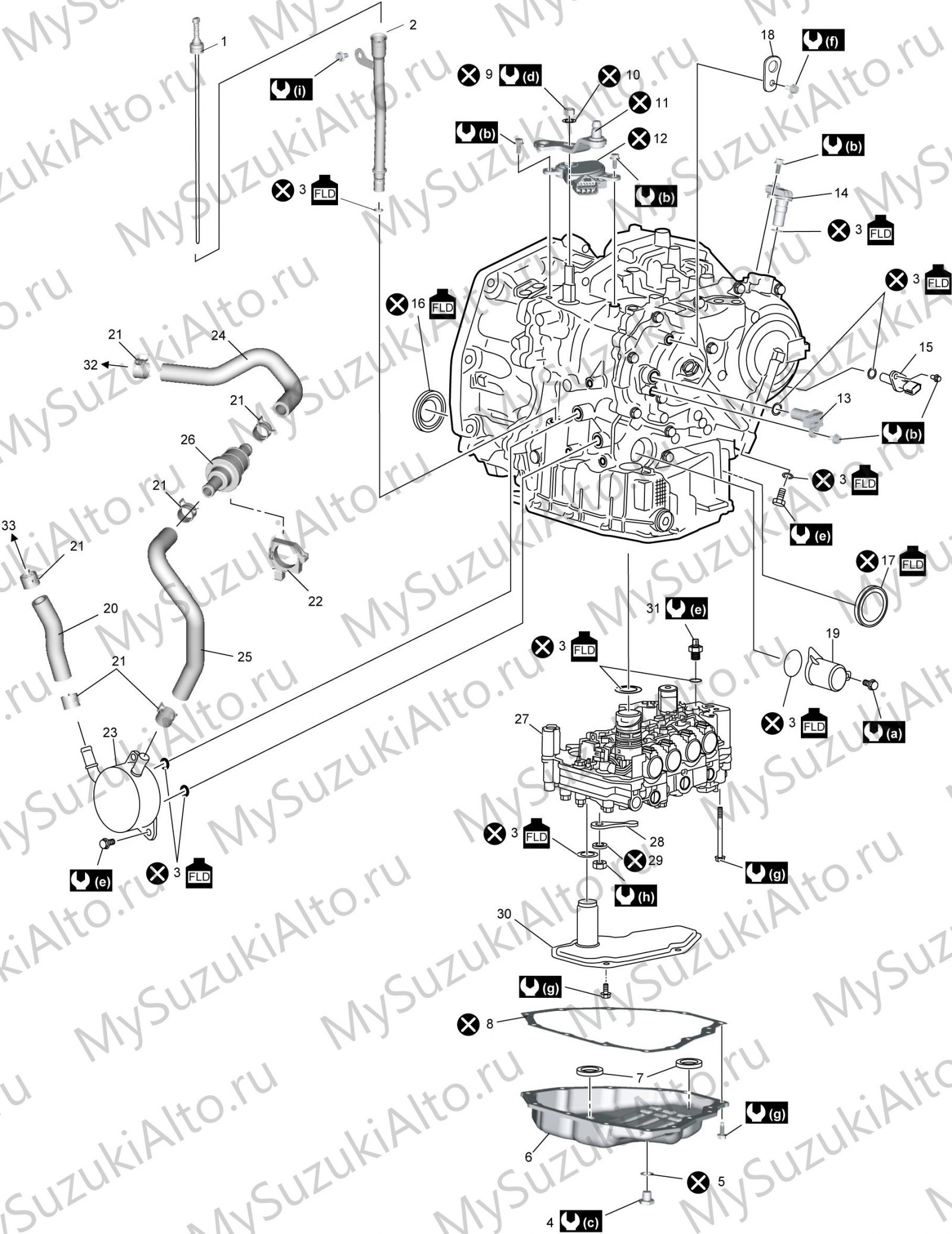

CVT: конфигурационная схема

CVT: конфигурационная схема — илл. 2

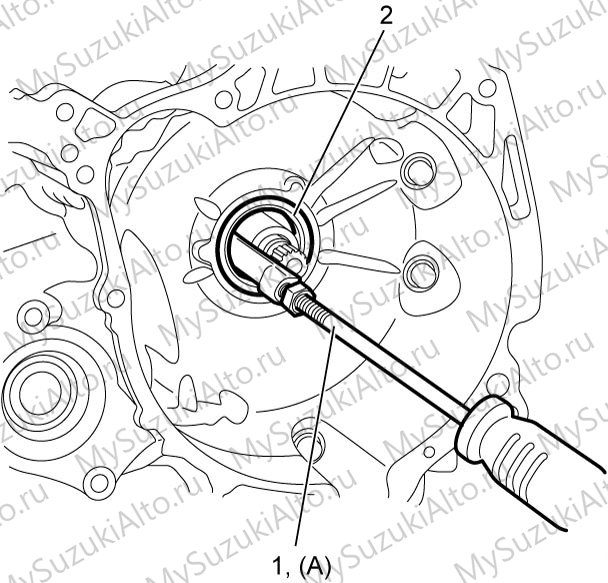

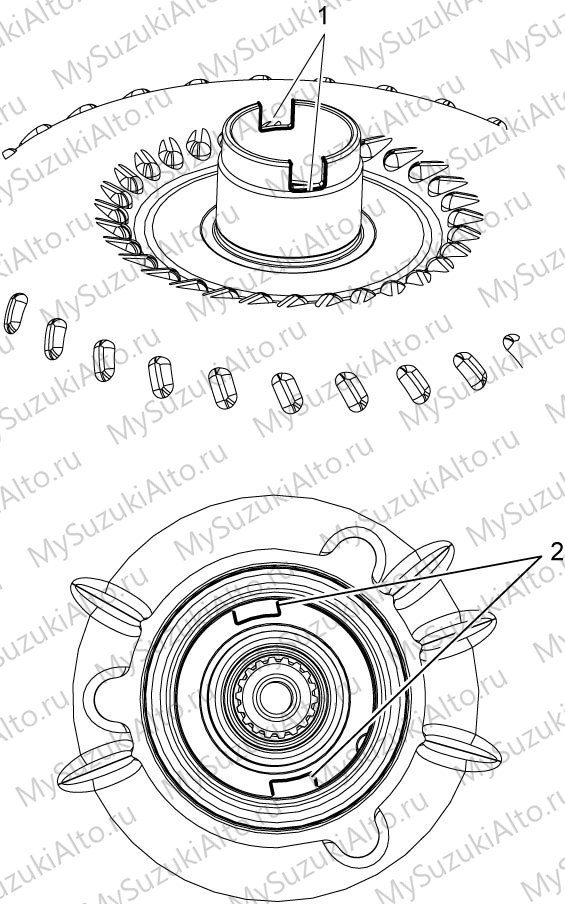

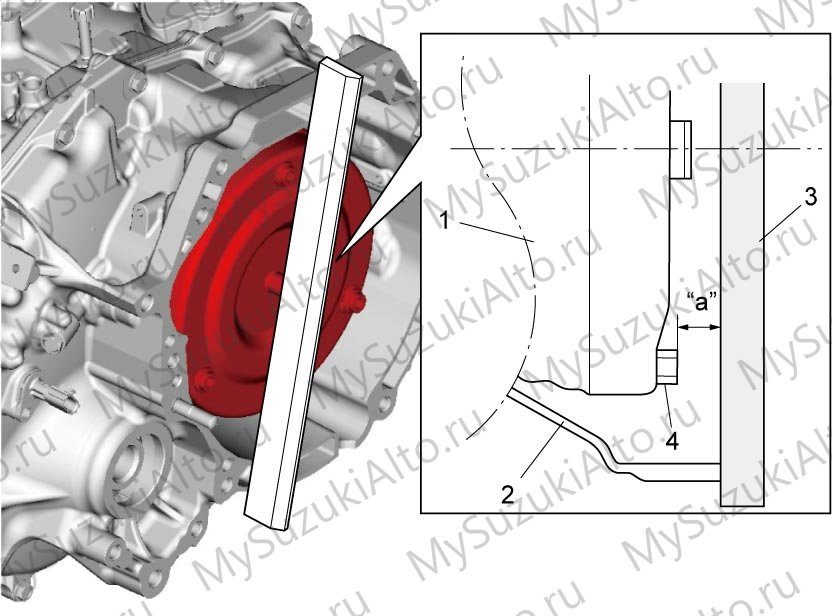

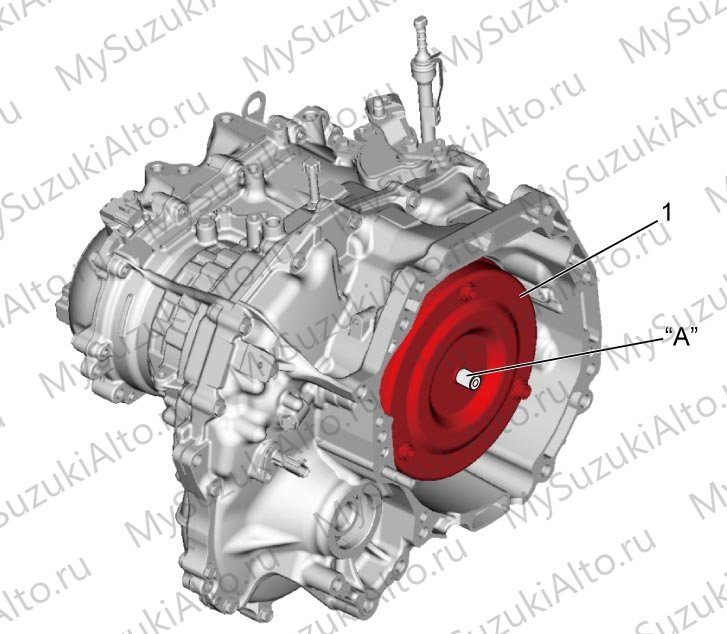

Узел: снятие и установка

Узел: снятие и установка — илл. 2

Узел: снятие и установка — илл. 3

Момент затяжки: снятие и установка

Момент затяжки: снятие и установка — илл. 2

Момент затяжки: снятие и установка — илл. 3

Момент затяжки: снятие и установка — илл. 4

Момент затяжки: снятие и установка — илл. 5

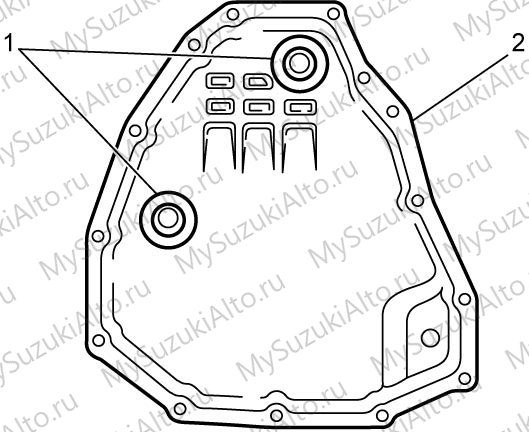

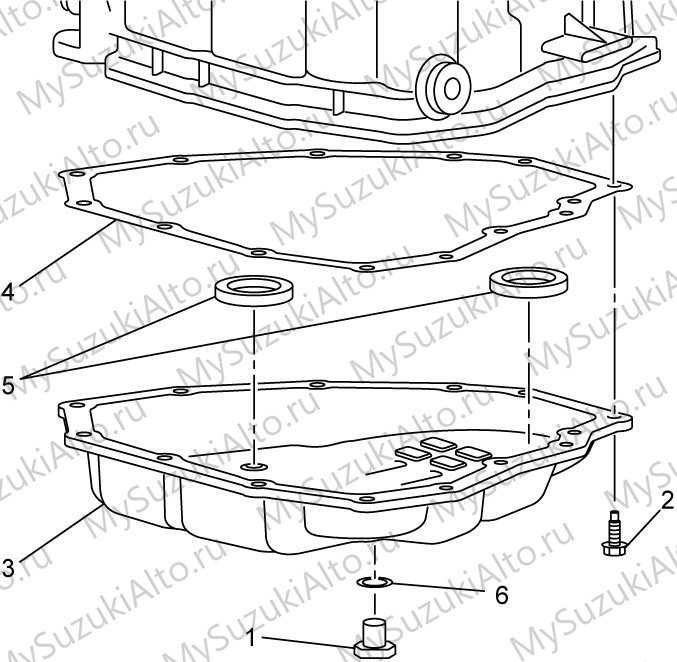

Масляный поддон: снятие и установка

Масляный поддон: снятие и установка — илл. 2

Масляный поддон: снятие и установка — илл. 3

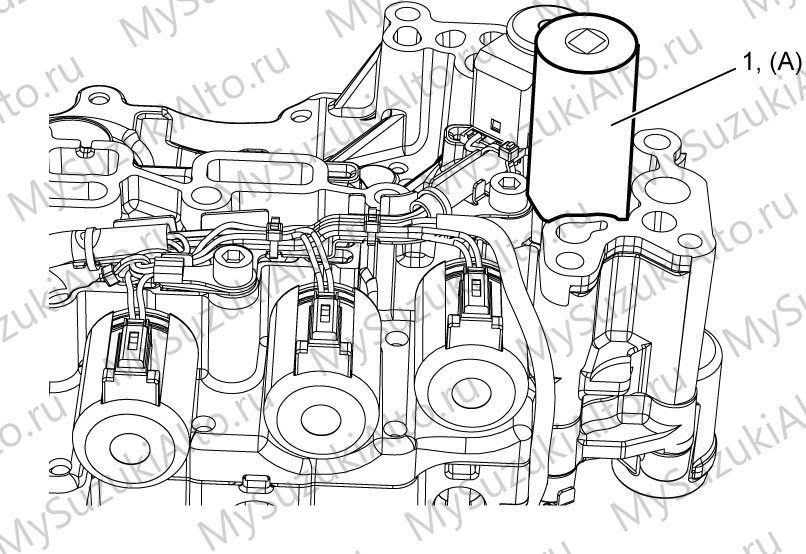

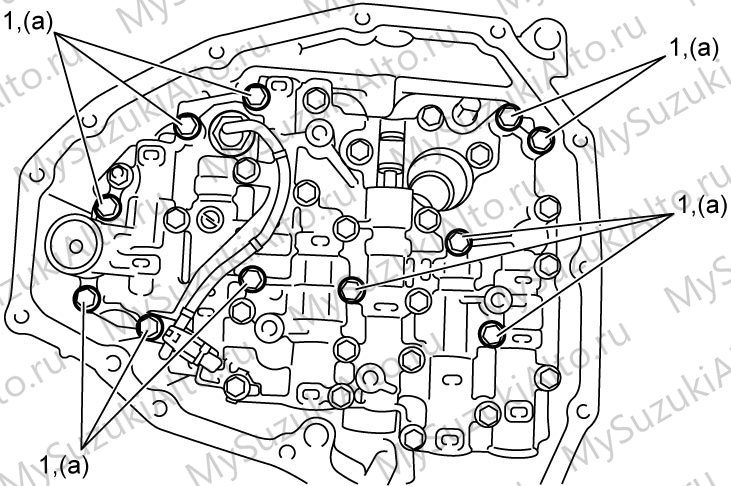

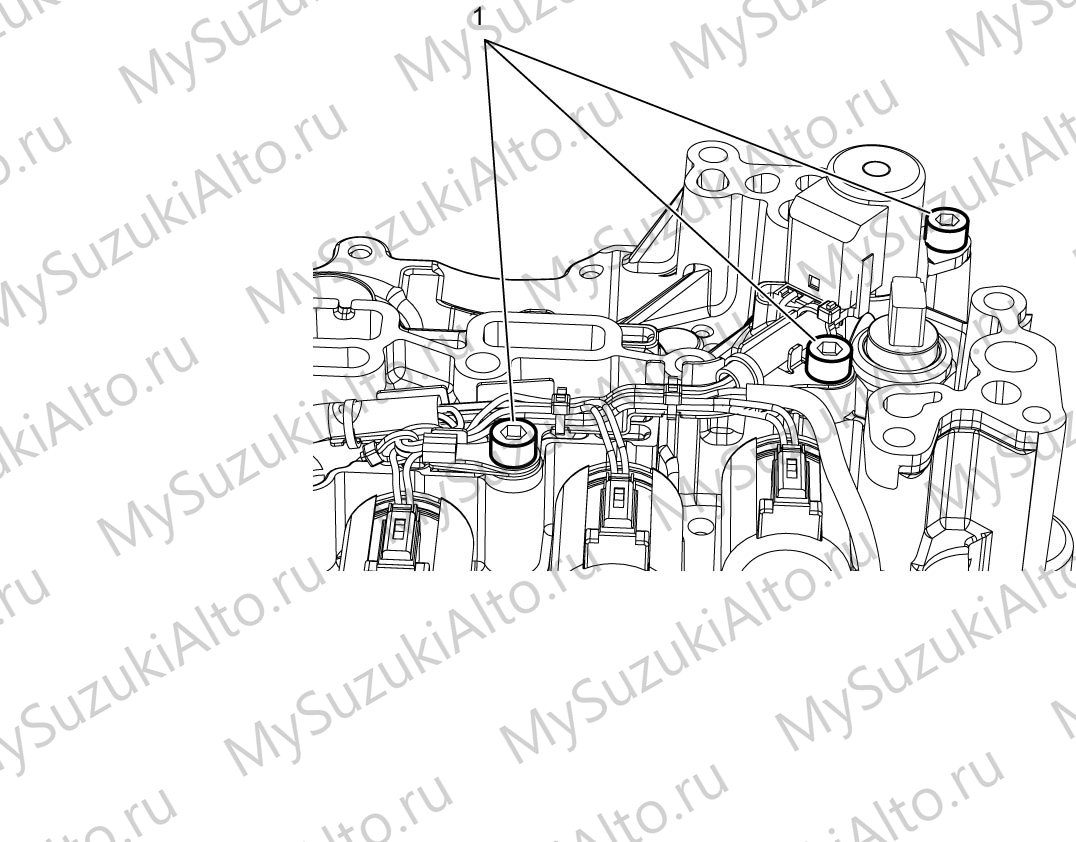

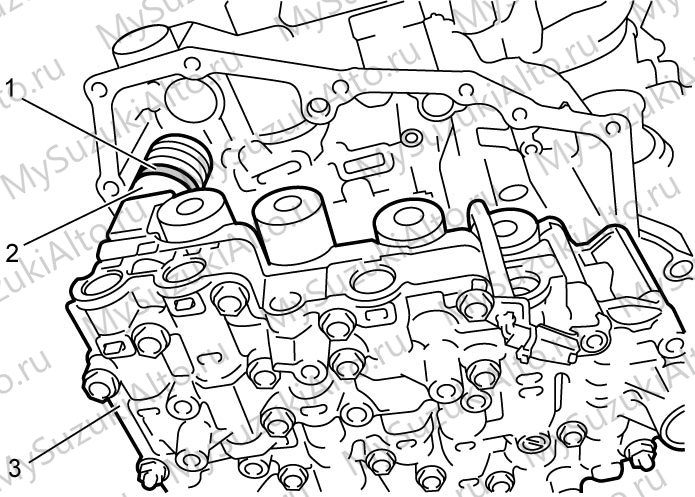

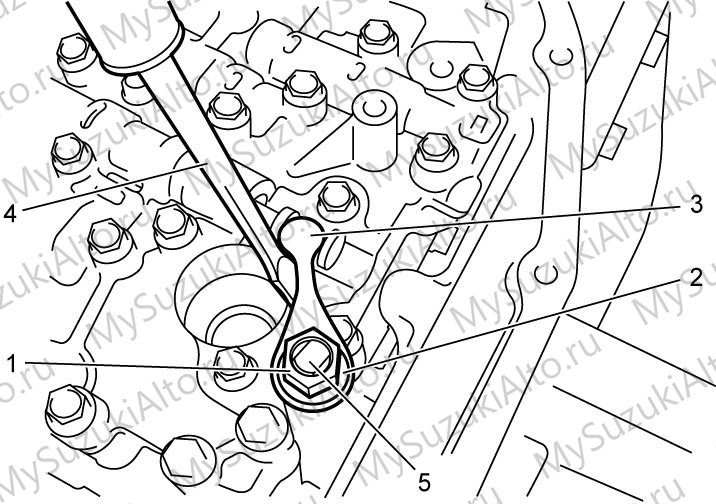

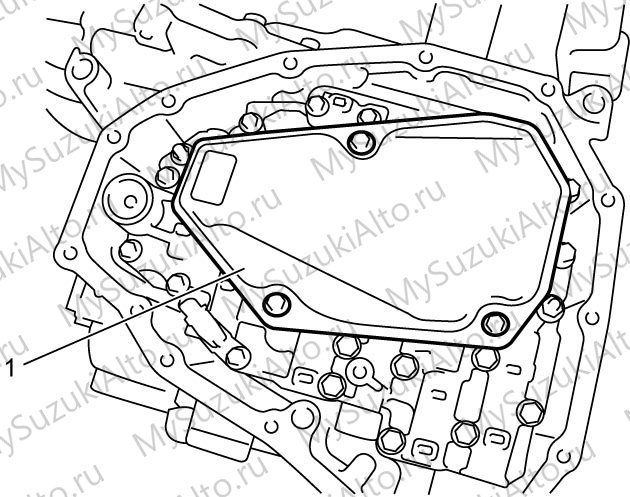

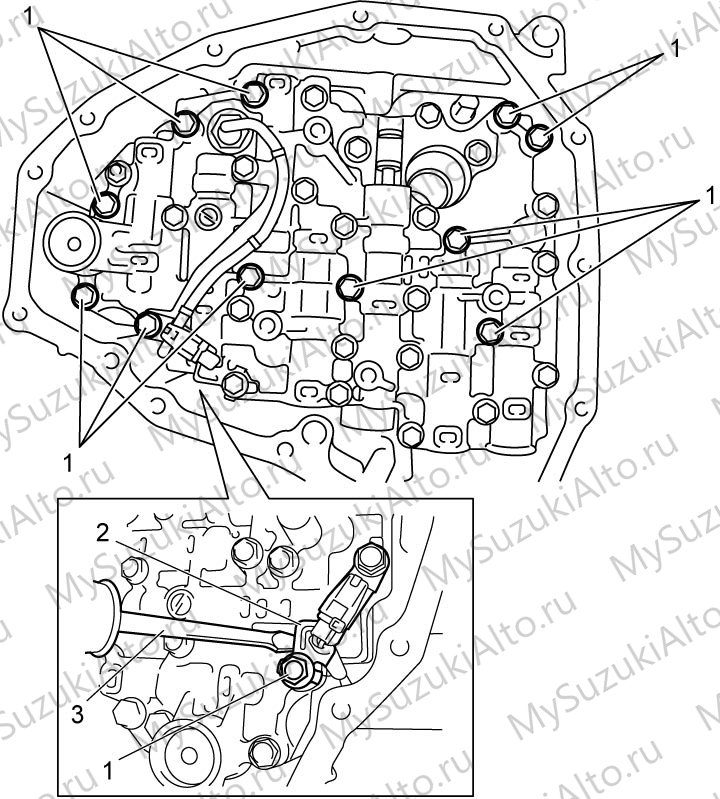

Клапан: снятие и установка

Клапан: снятие и установка — илл. 2

Клапан: снятие и установка — илл. 3

Клапан: снятие и установка — илл. 4

Клапан: снятие и установка — илл. 5

Клапан: снятие и установка — илл. 6

Клапан: снятие и установка — илл. 7

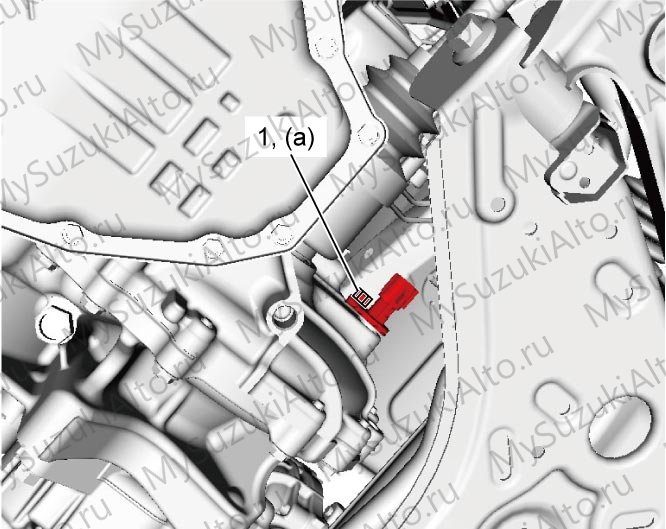

Датчик давления: снятие и установка

Датчик давления: снятие и установка — илл. 2

Датчик давления: снятие и установка — илл. 3

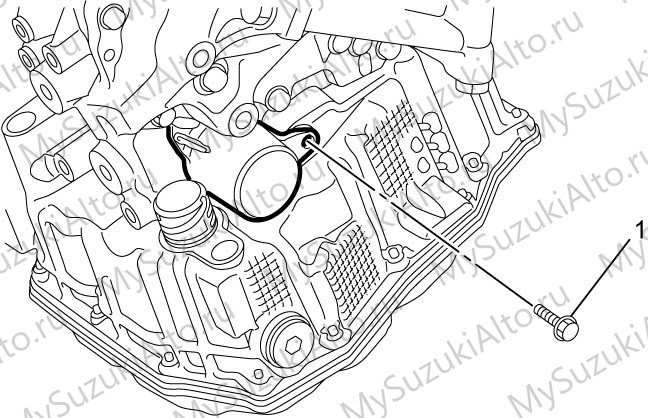

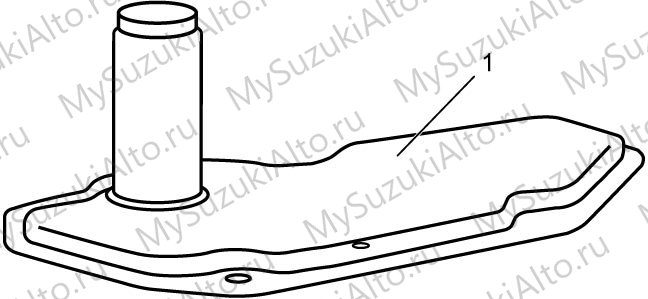

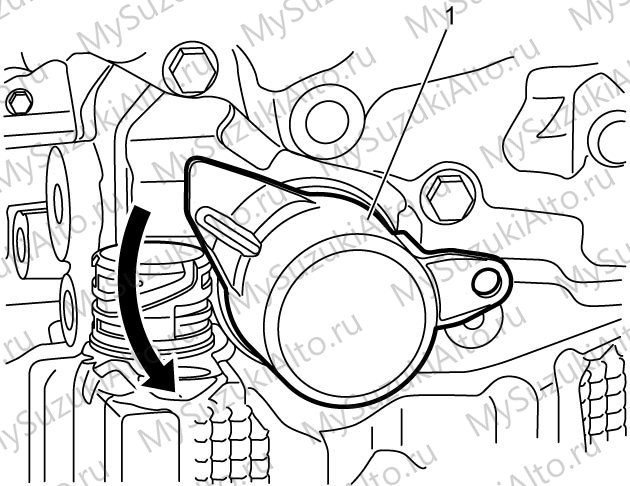

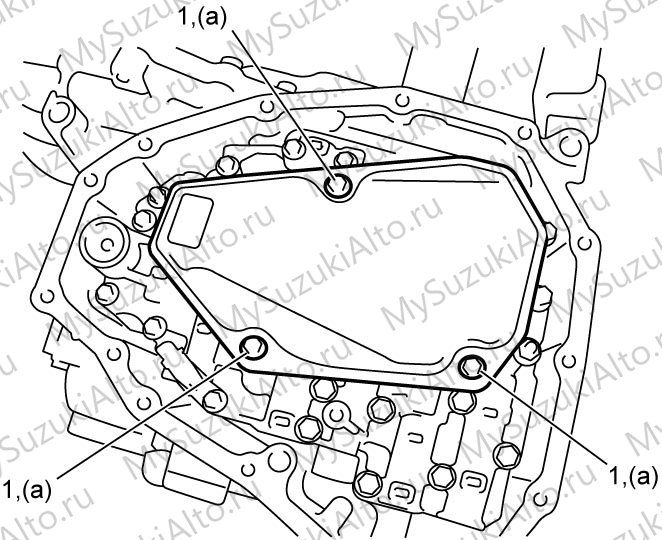

Фильтр: снятие и установка

Фильтр: снятие и установка — илл. 2

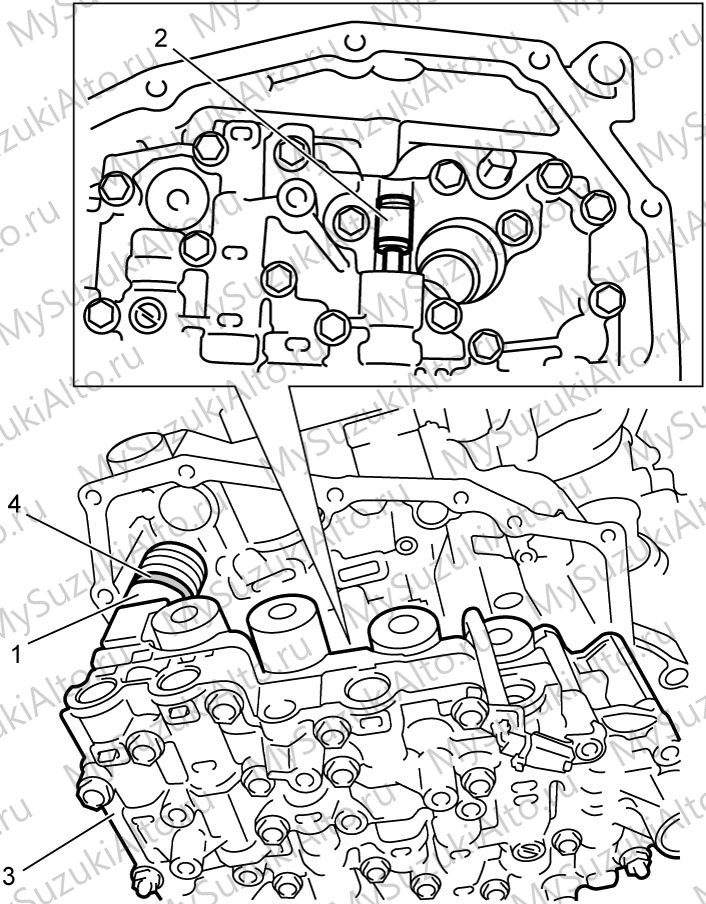

Клапан: снятие и установка — илл. 8

Клапан: снятие и установка — илл. 9

Клапан: снятие и установка — илл. 10

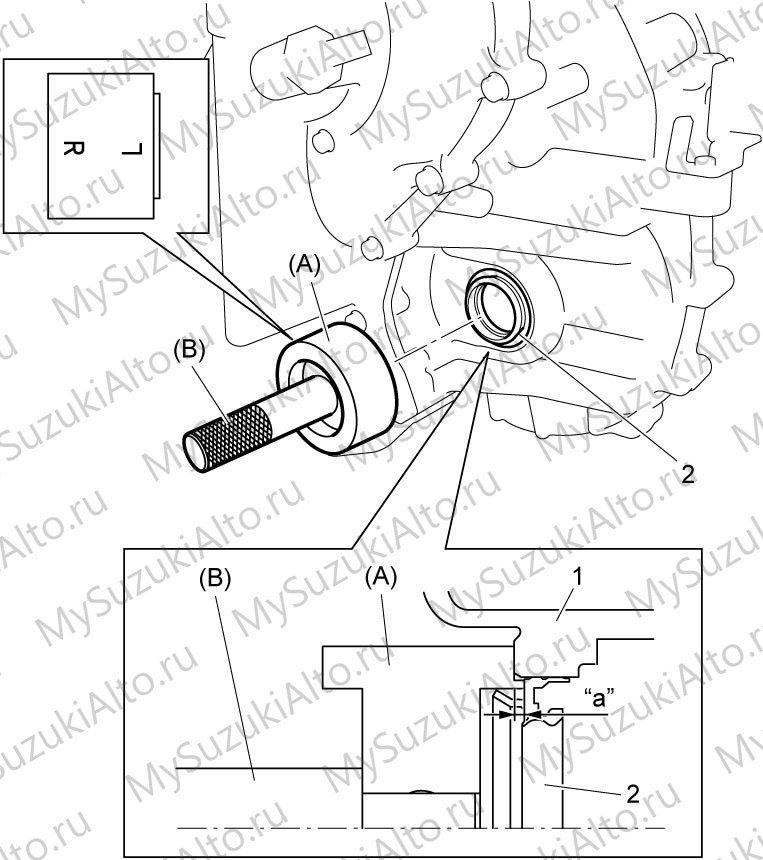

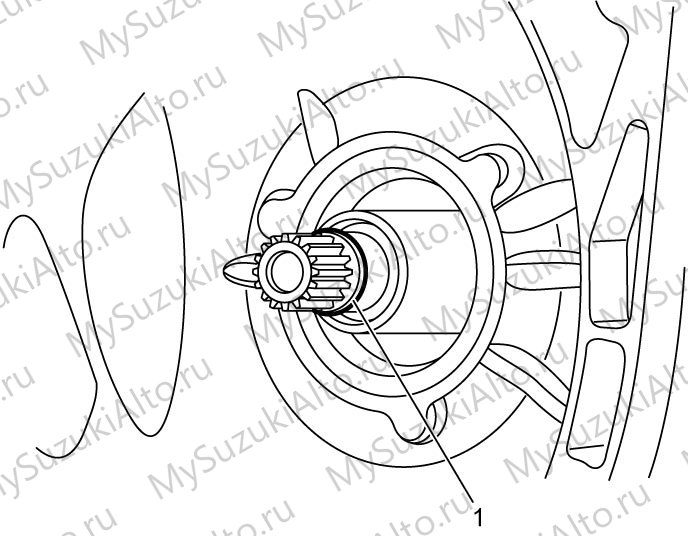

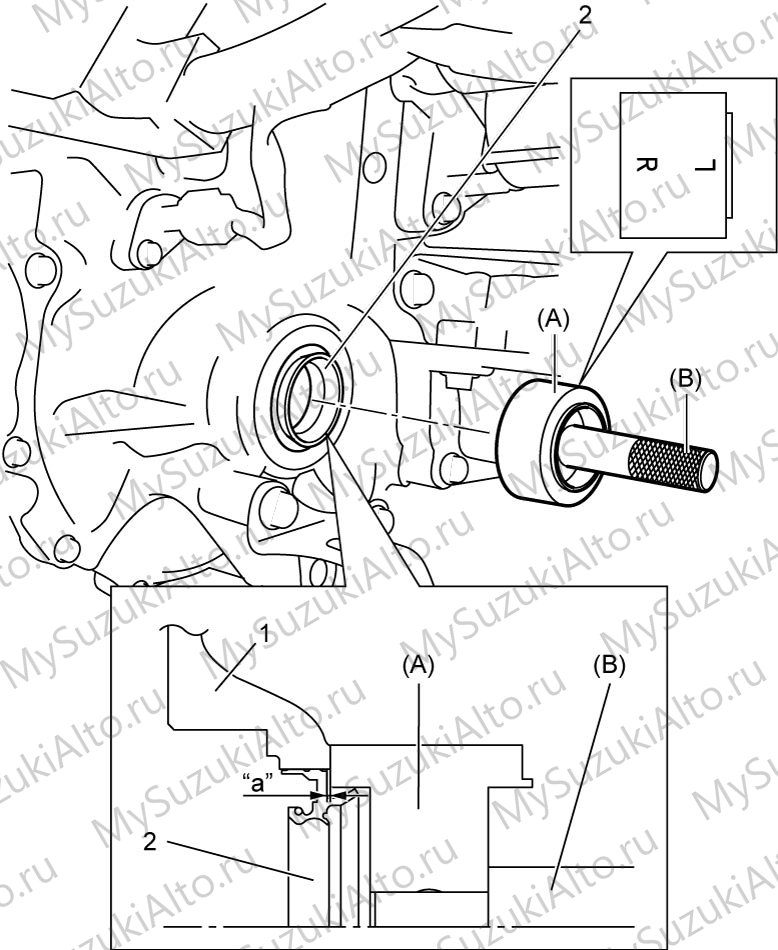

Редуктор: замена

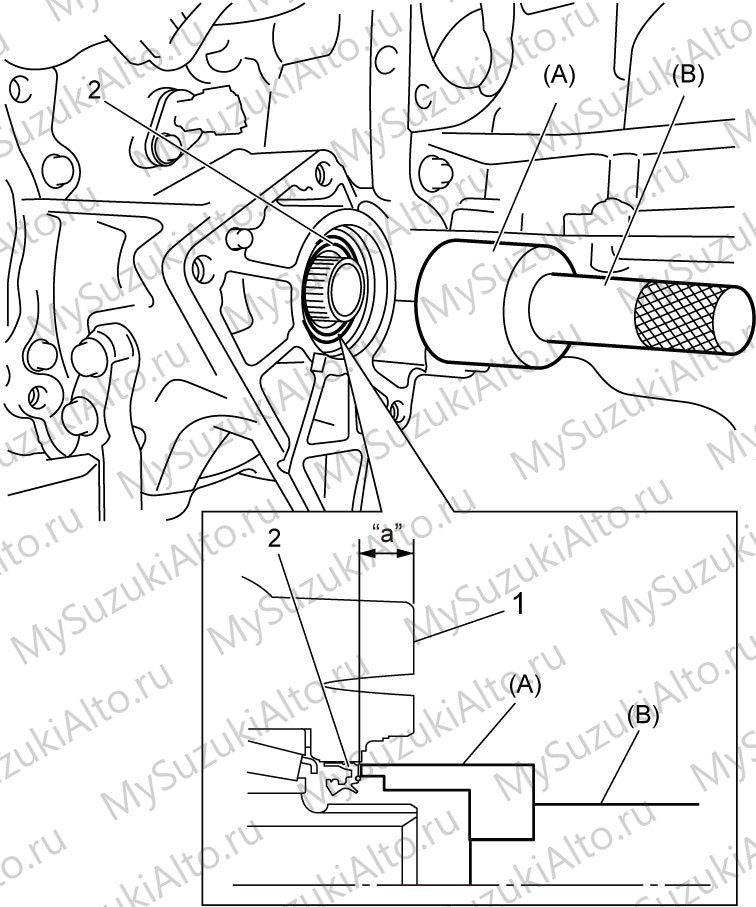

Редуктор: замена — илл. 2

Редуктор: замена — илл. 3

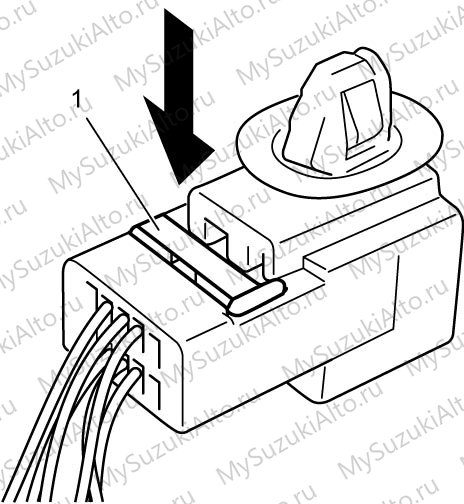

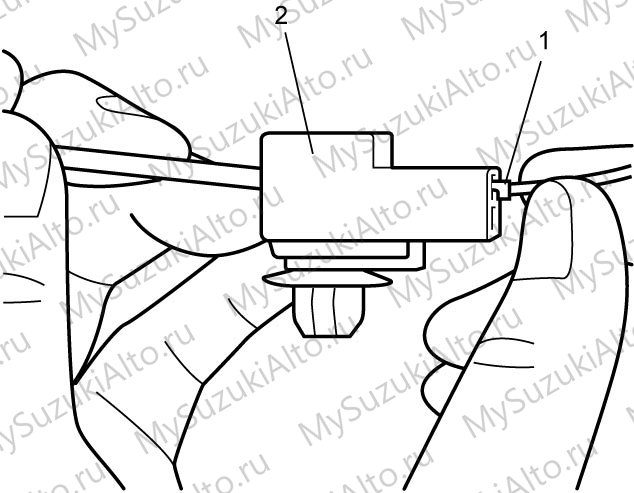

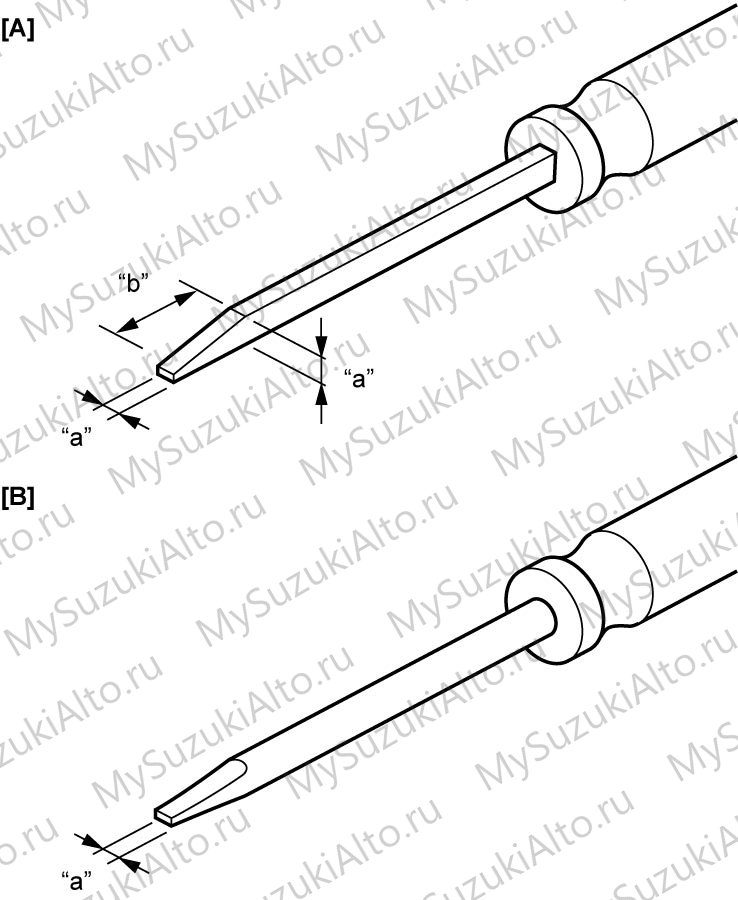

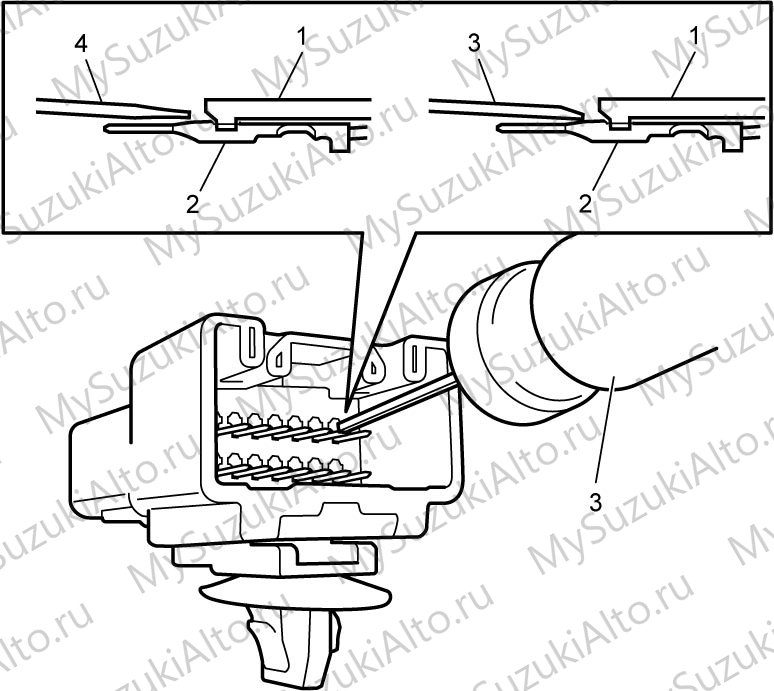

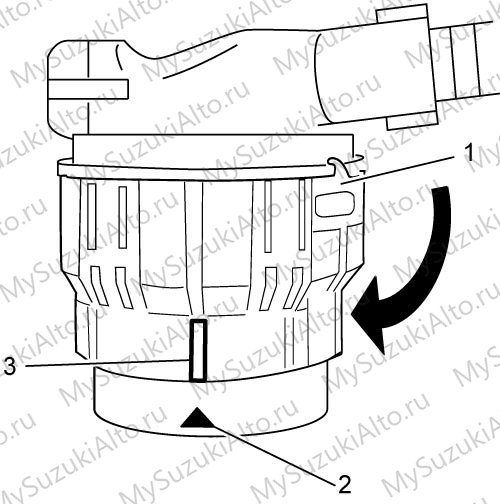

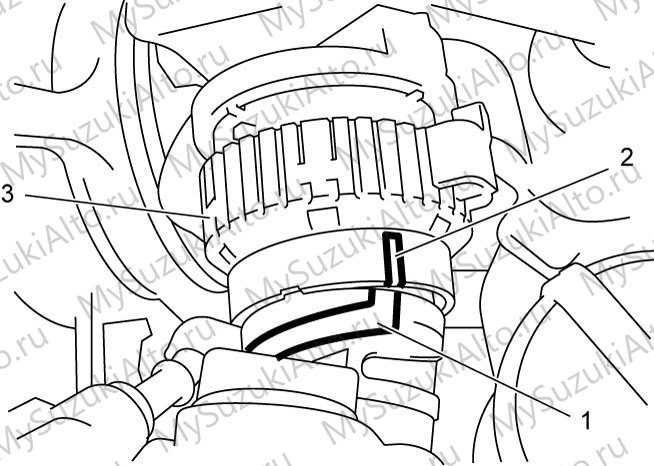

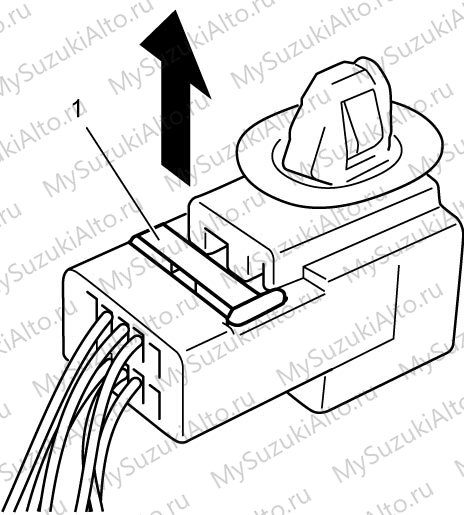

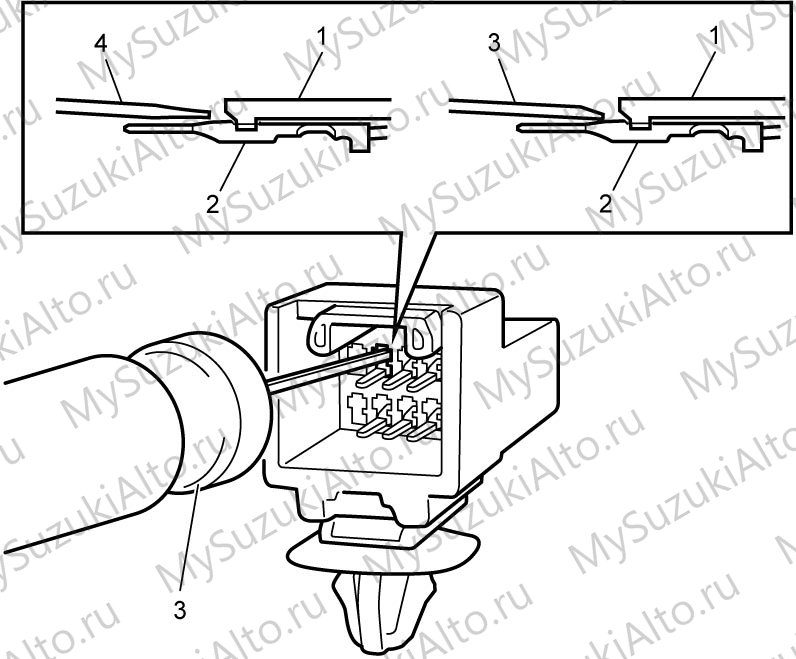

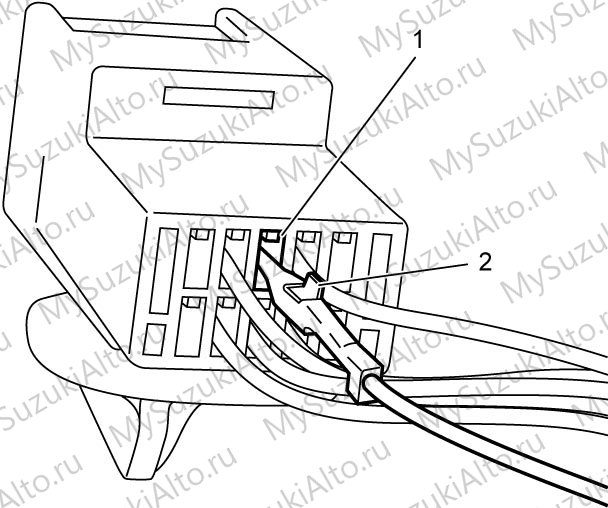

Разъём: снятие и установка

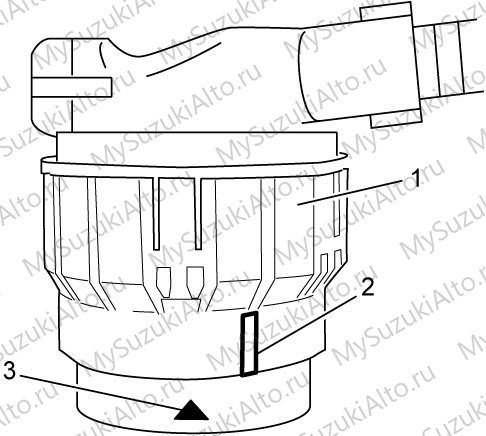

Разъём: снятие и установка — илл. 2

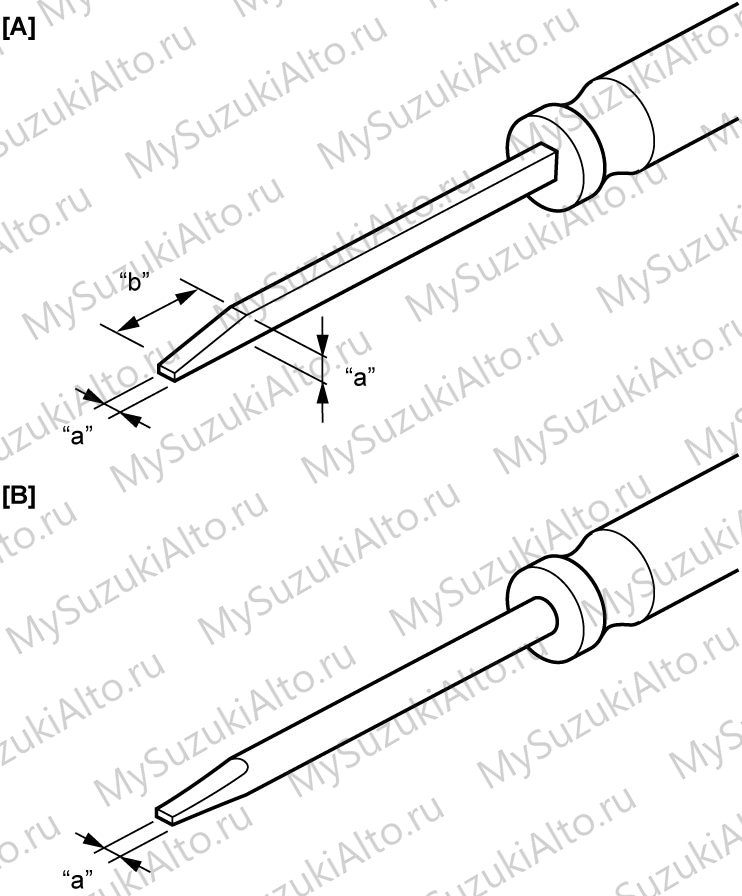

Разъём: снятие и установка — илл. 3

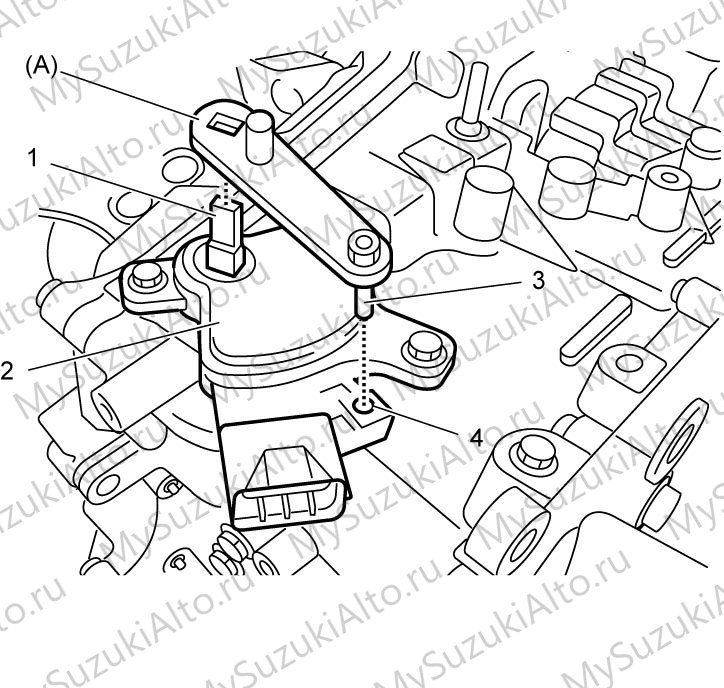

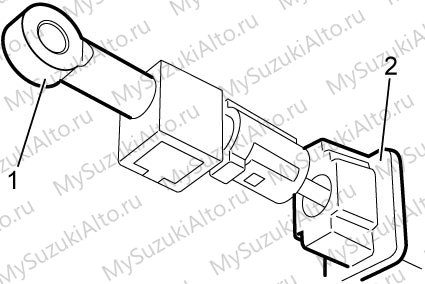

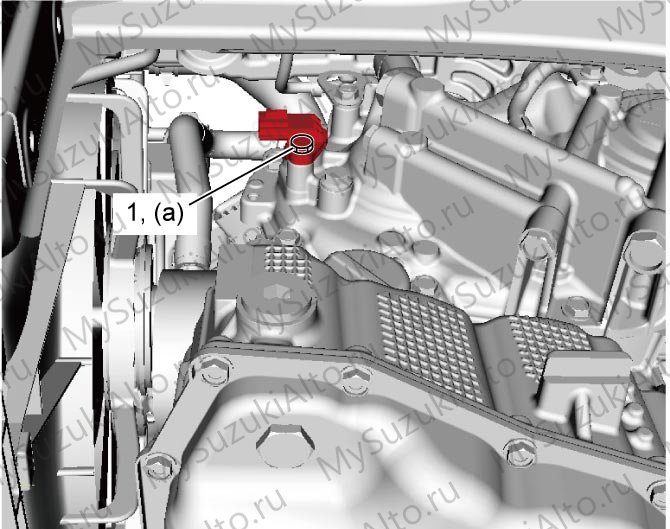

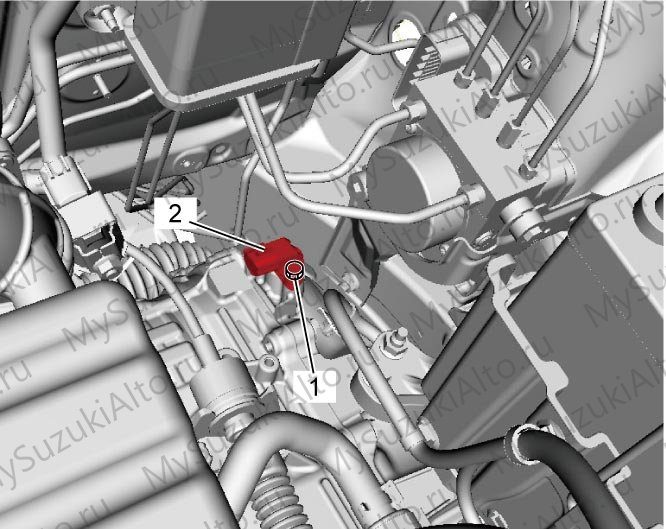

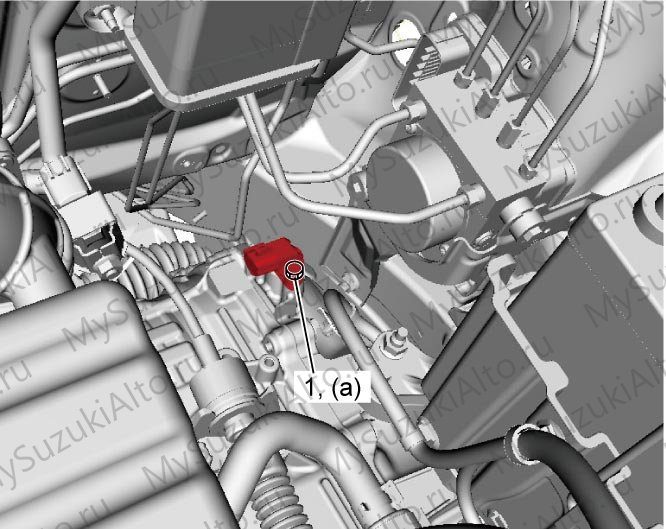

Датчик: снятие и установка — илл. 3

Датчик: снятие и установка — илл. 4

Датчик: снятие и установка — илл. 5

Датчик: снятие и установка — илл. 6

Датчик: снятие и установка — илл. 7

Датчик: снятие и установка — илл. 8

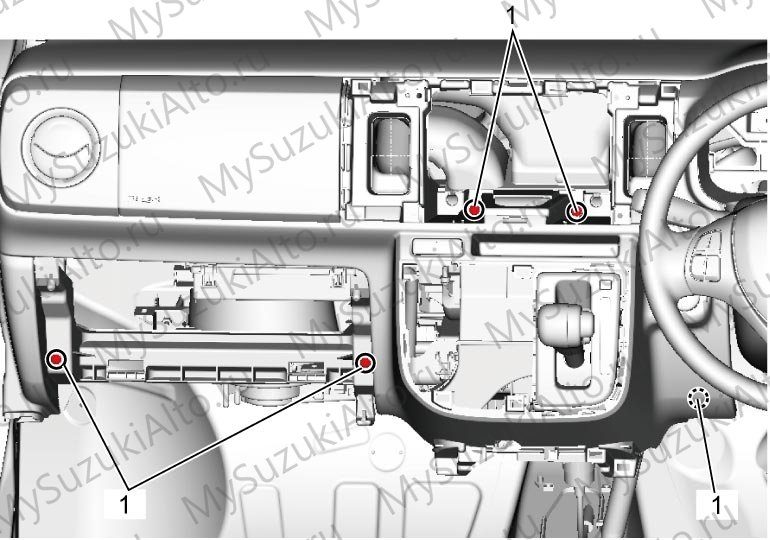

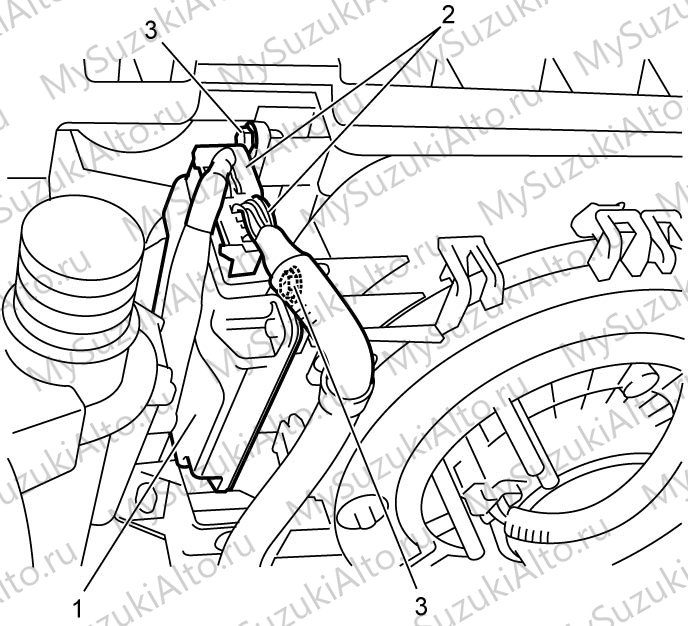

Tcm: снятие и установка

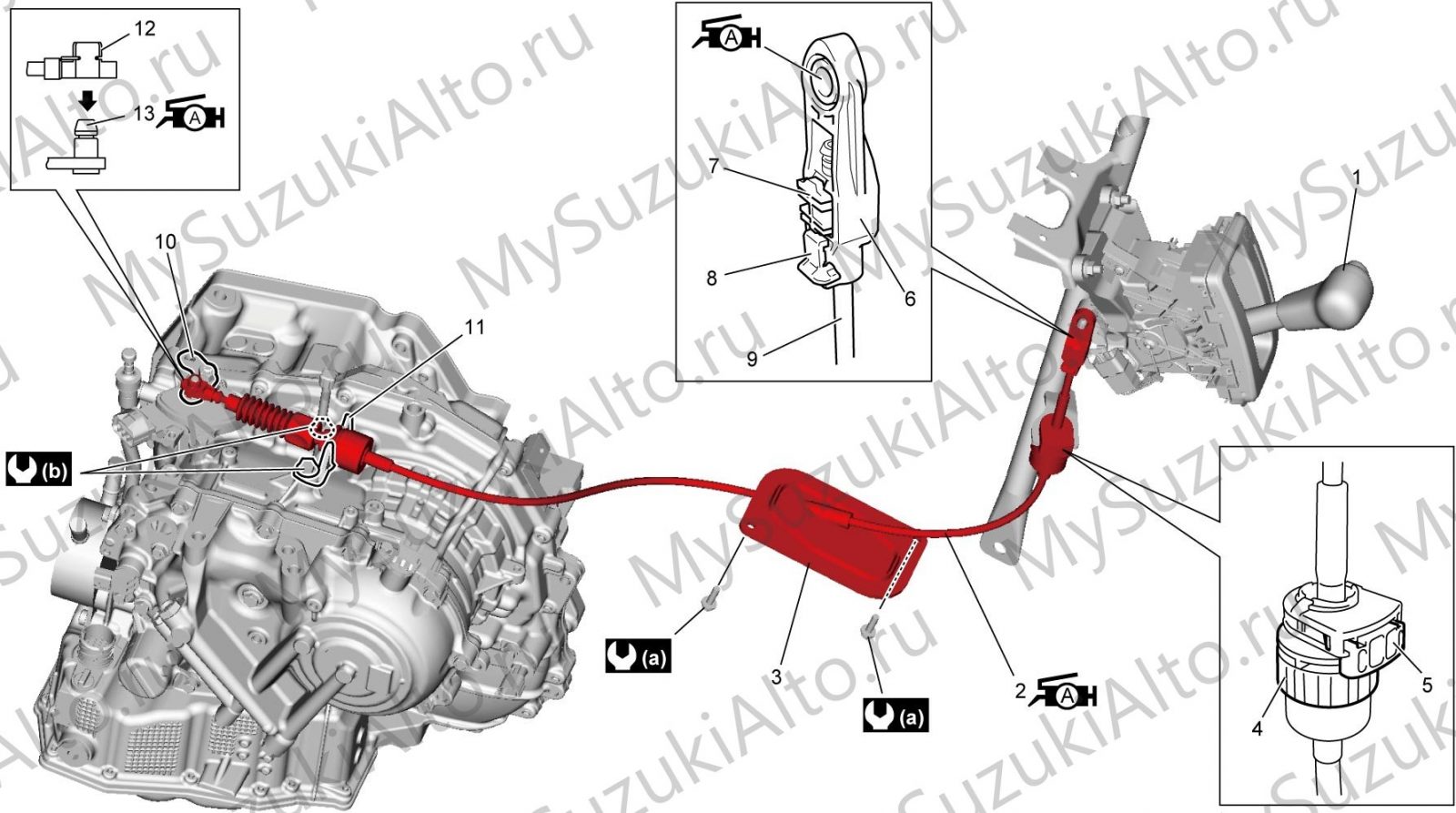

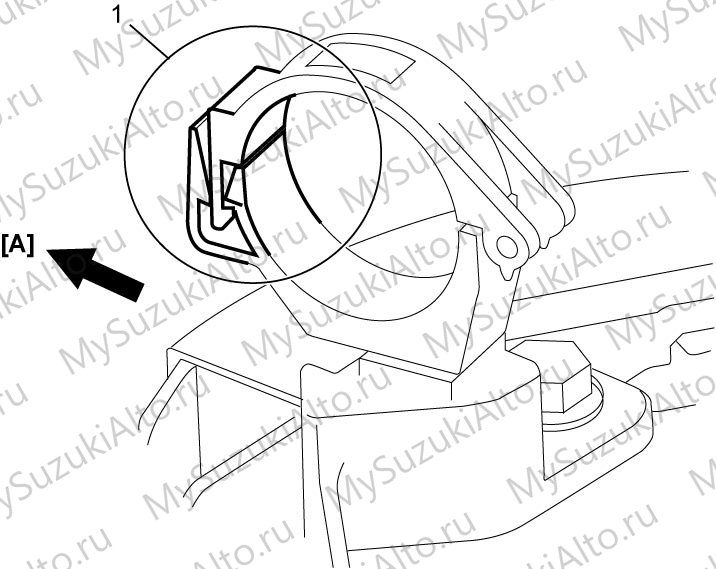

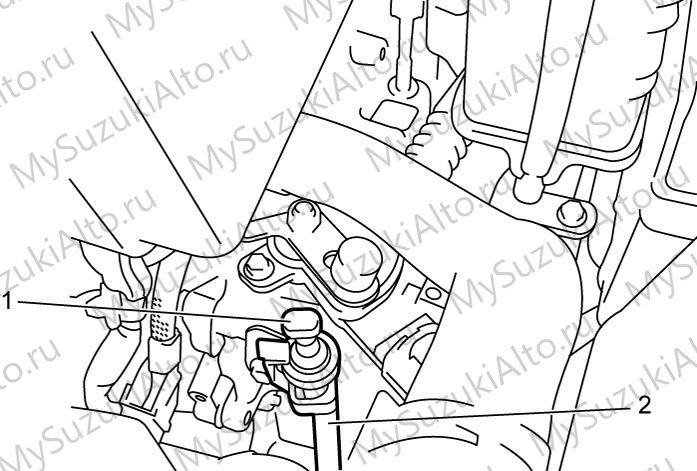

Трос: конфигурационная схема — илл. 4

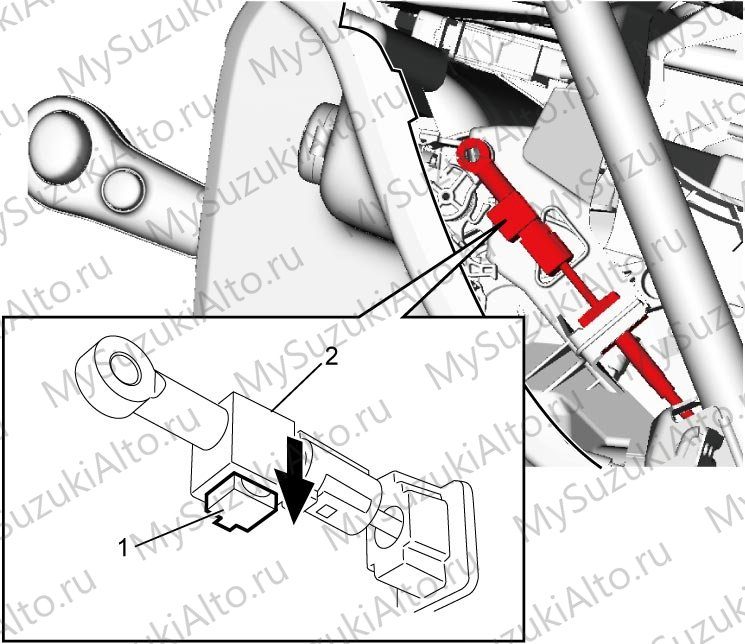

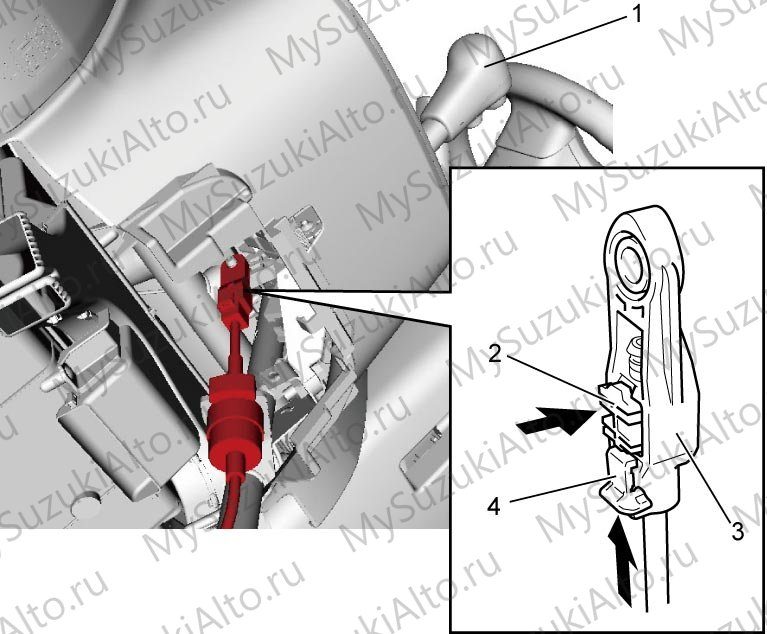

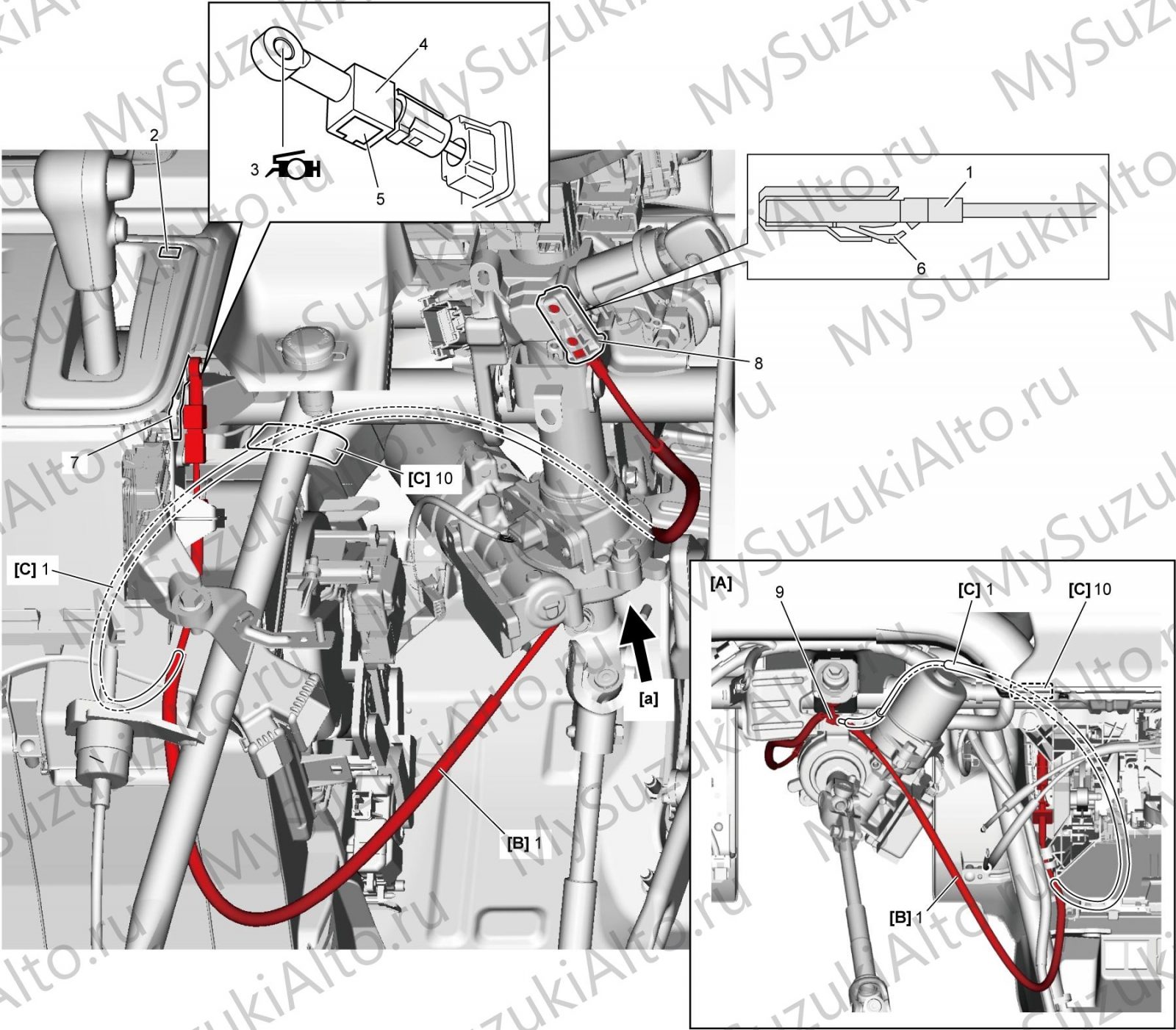

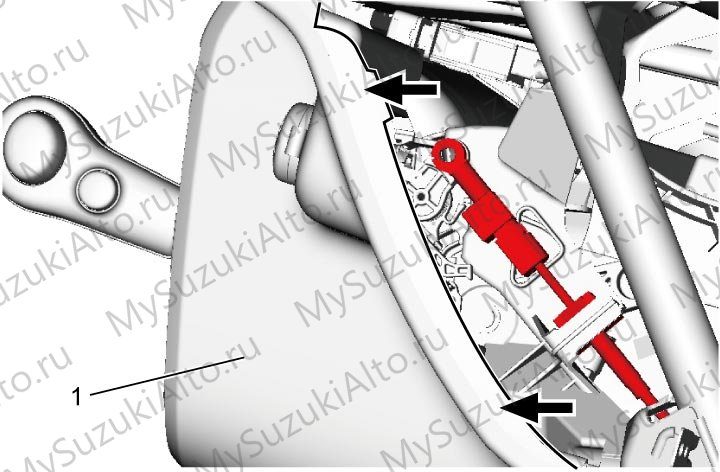

Трос: снятие и установка — илл. 7

Трос: снятие и установка — илл. 8

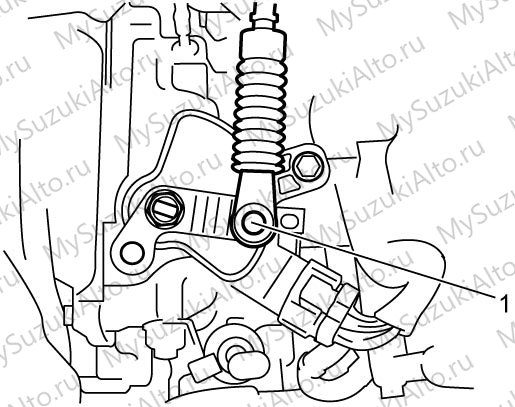

Трос: регулировка — илл. 7

Трос: регулировка — илл. 8

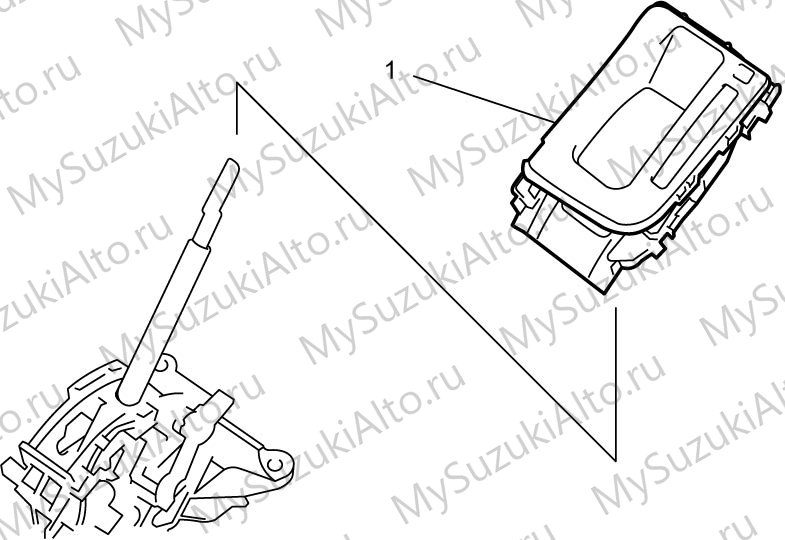

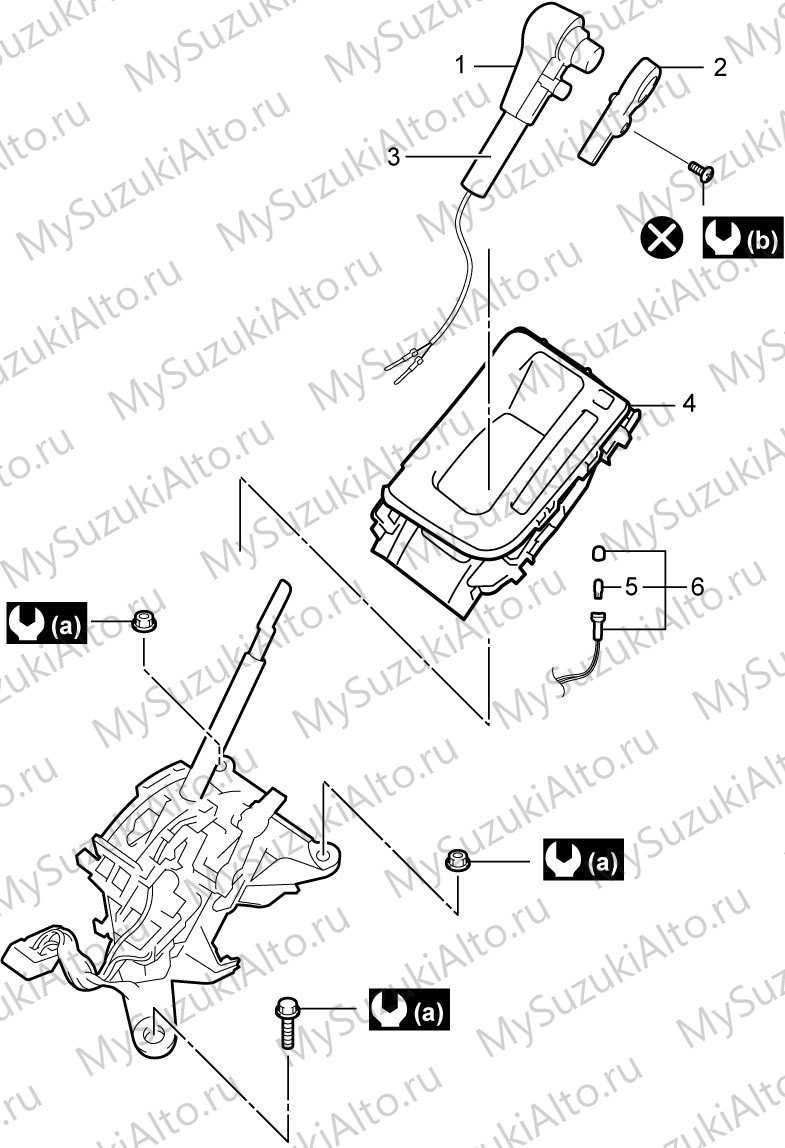

Рычаг: конфигурационная схема — илл. 3

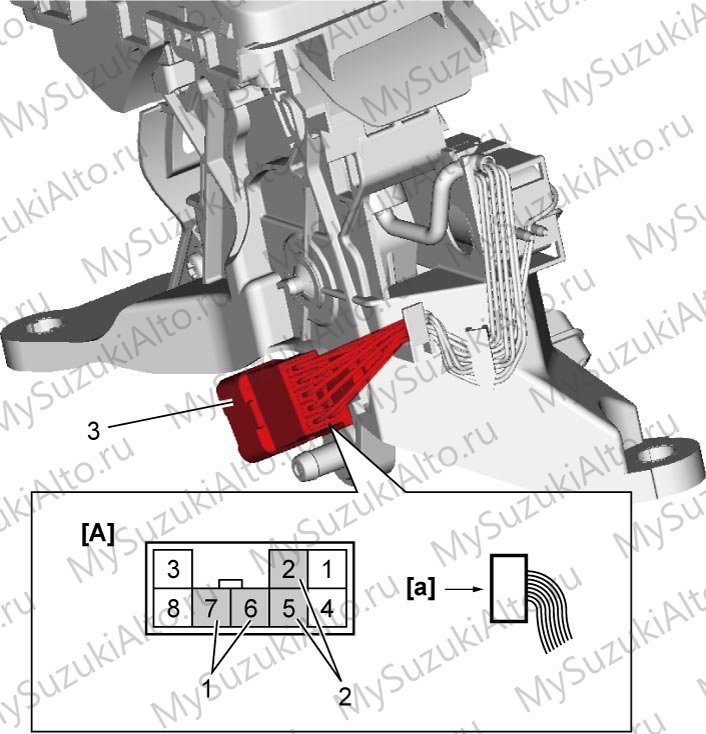

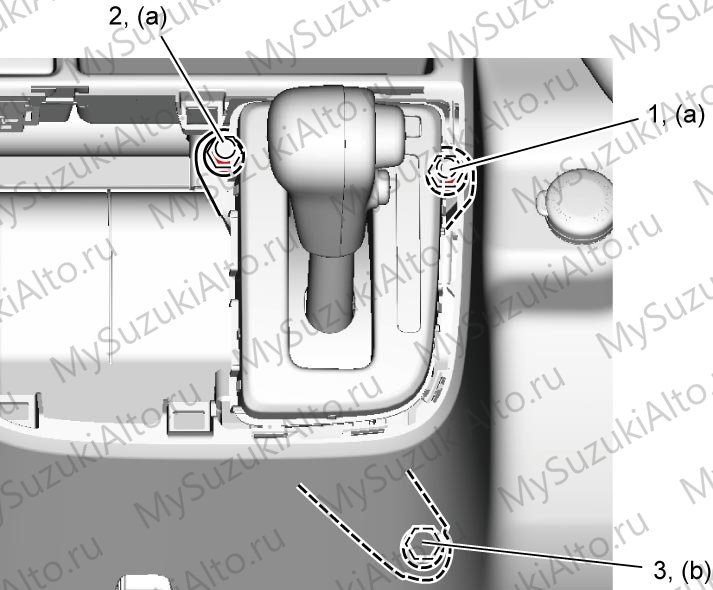

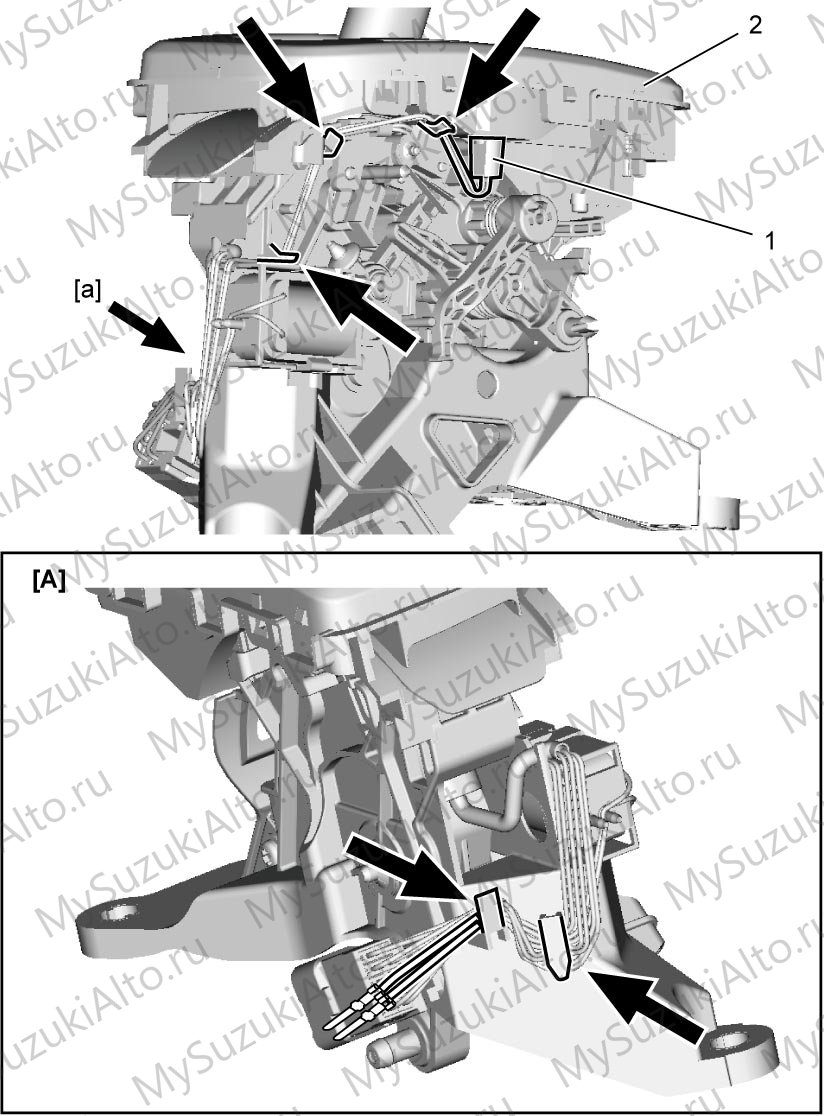

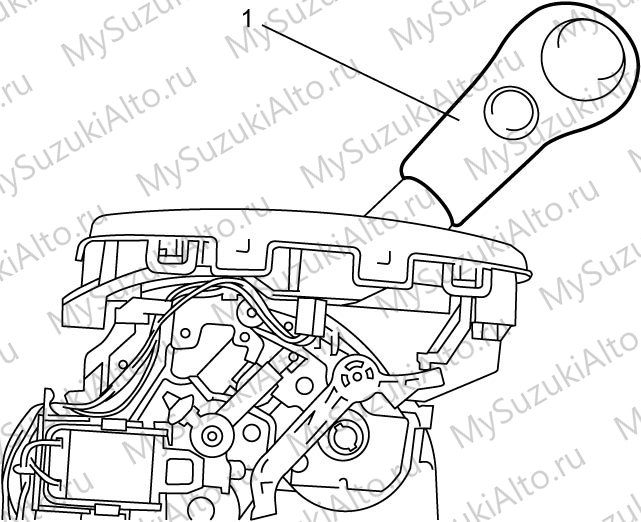

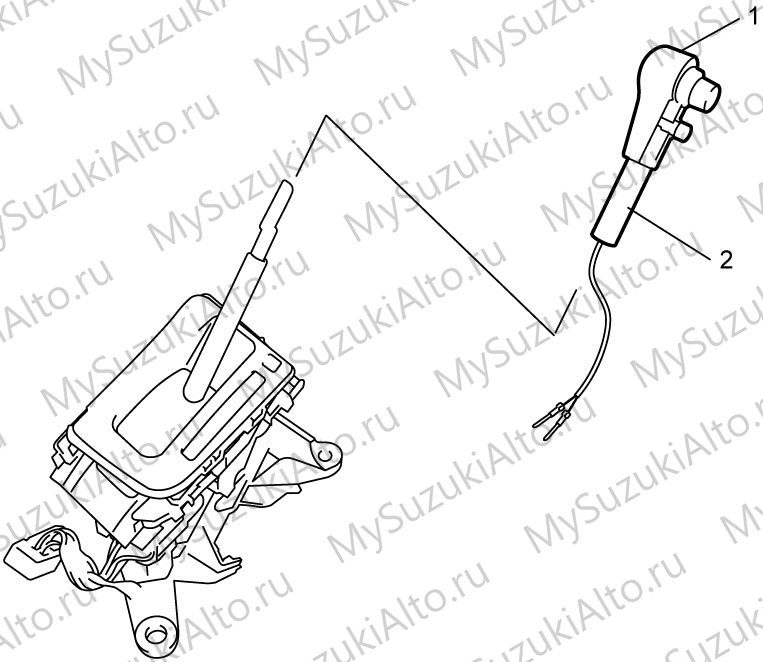

Рычаг: снятие и установка

Рычаг: снятие и установка — илл. 2

Рычаг: снятие и установка — илл. 3

Рычаг: снятие и установка — илл. 4

Рычаг: снятие и установка — илл. 5

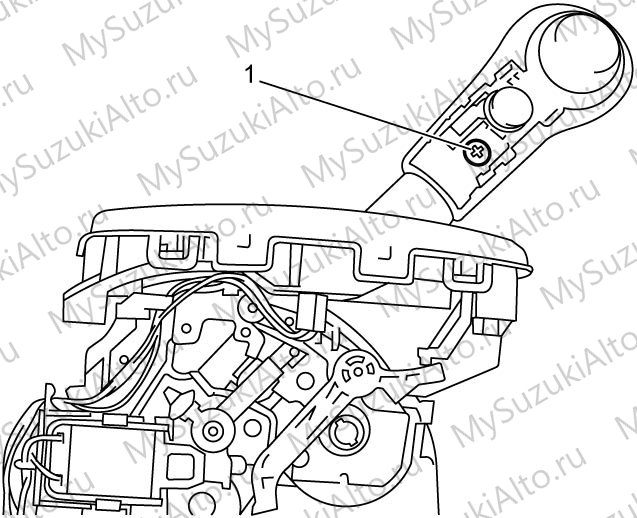

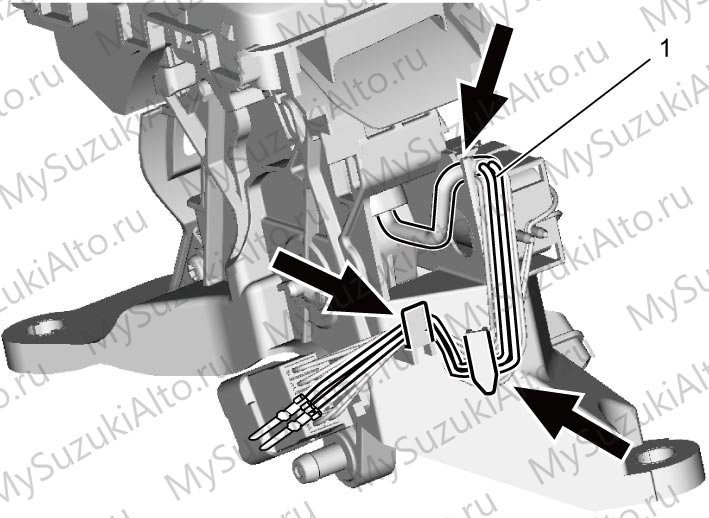

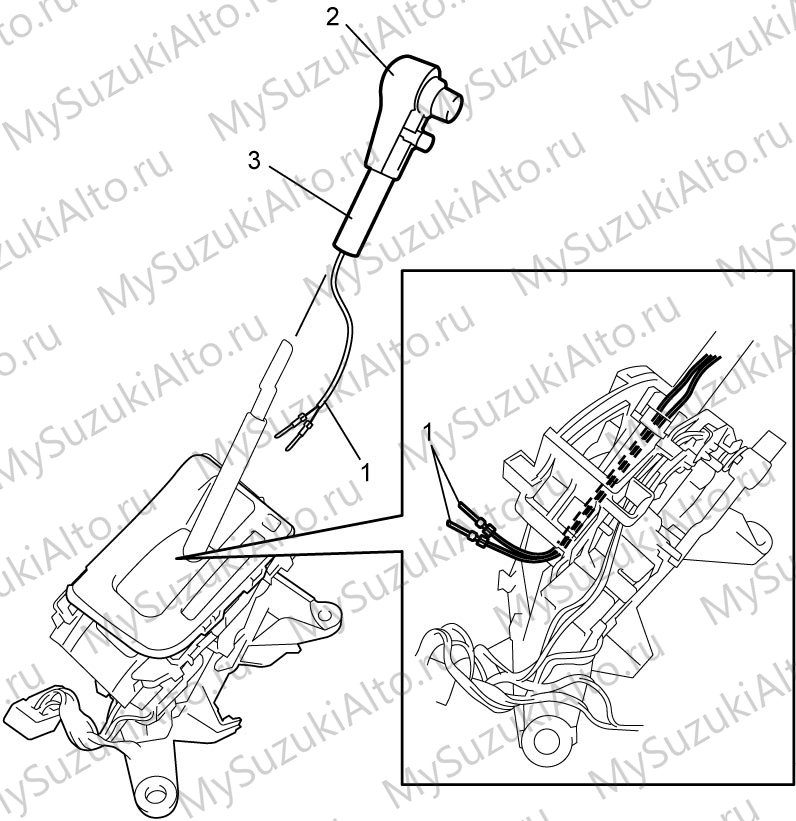

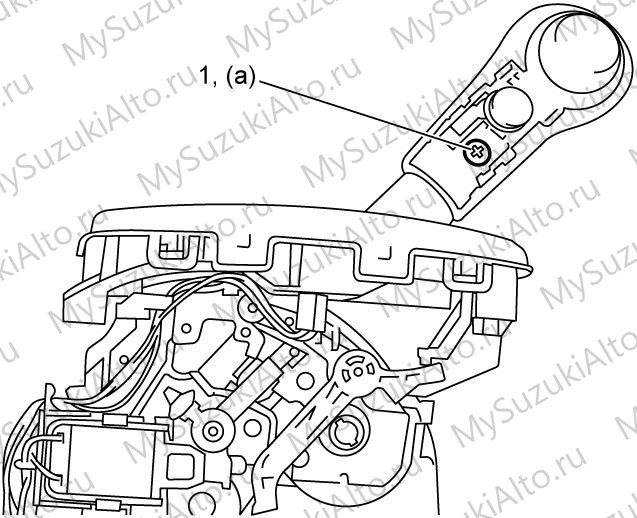

Рычаг: разборка и сборка — илл. 18

Рычаг: разборка и сборка — илл. 19

Рычаг: разборка и сборка — илл. 20

Рычаг: разборка и сборка — илл. 21

Рычаг: разборка и сборка — илл. 22

Рычаг: разборка и сборка — илл. 23

Рычаг: разборка и сборка — илл. 24

Рычаг: разборка и сборка — илл. 25

Рычаг: разборка и сборка — илл. 26

Рычаг: разборка и сборка — илл. 27

Рычаг: разборка и сборка — илл. 28

Рычаг: разборка и сборка — илл. 29

Рычаг: разборка и сборка — илл. 30

Рычаг: разборка и сборка — илл. 31

Рычаг: разборка и сборка — илл. 32

Трос: конфигурационная схема — илл. 5

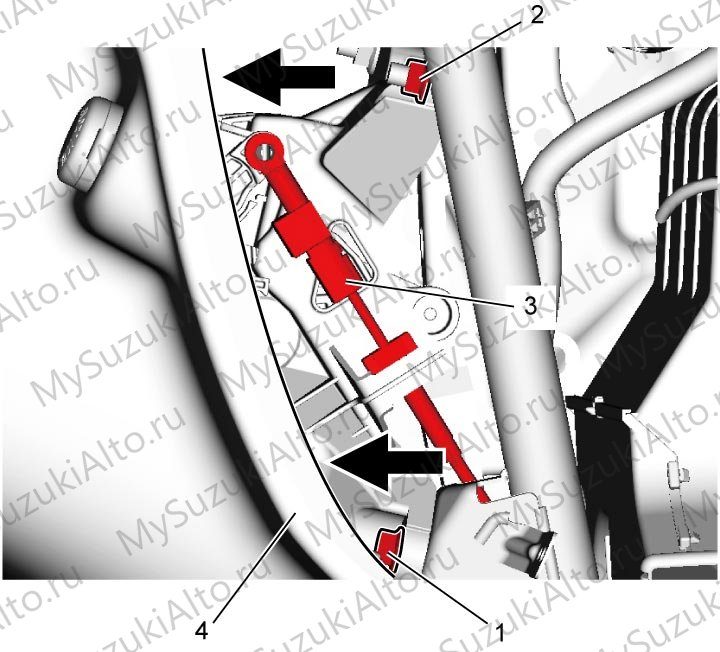

Трос: снятие и установка — илл. 9

Трос: регулировка — илл. 9

Трос: регулировка — илл. 10

Трос: регулировка — илл. 11

Смотрите также

Категории запчастей
