Приводы, редукторы, раздатка и карданный вал Suzuki Alto HA36
Разделы 3A–3D заводского руководства: приводные валы и ступицы, редукторы с заменой масла, раздаточная коробка 4WD, карданный вал с вязкостной муфтой.

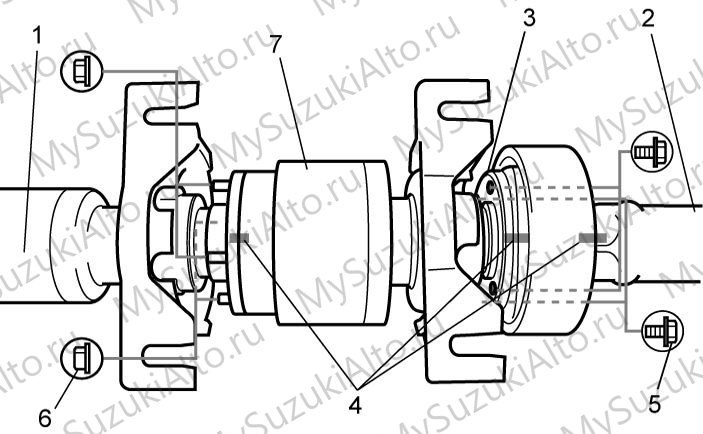

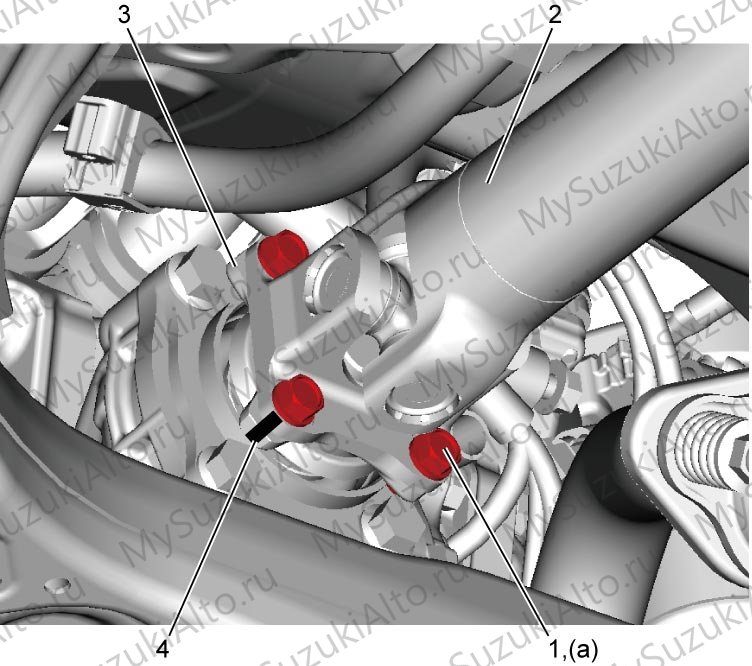

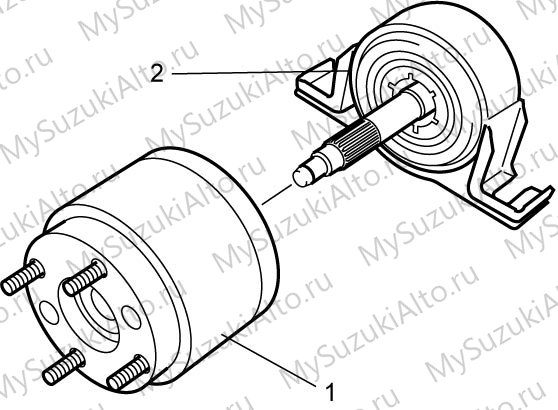

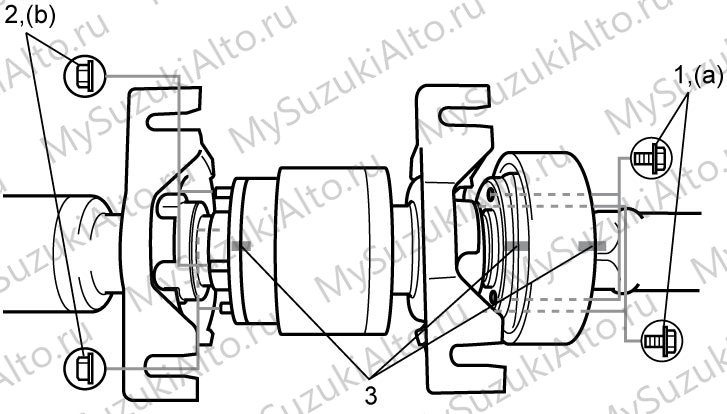

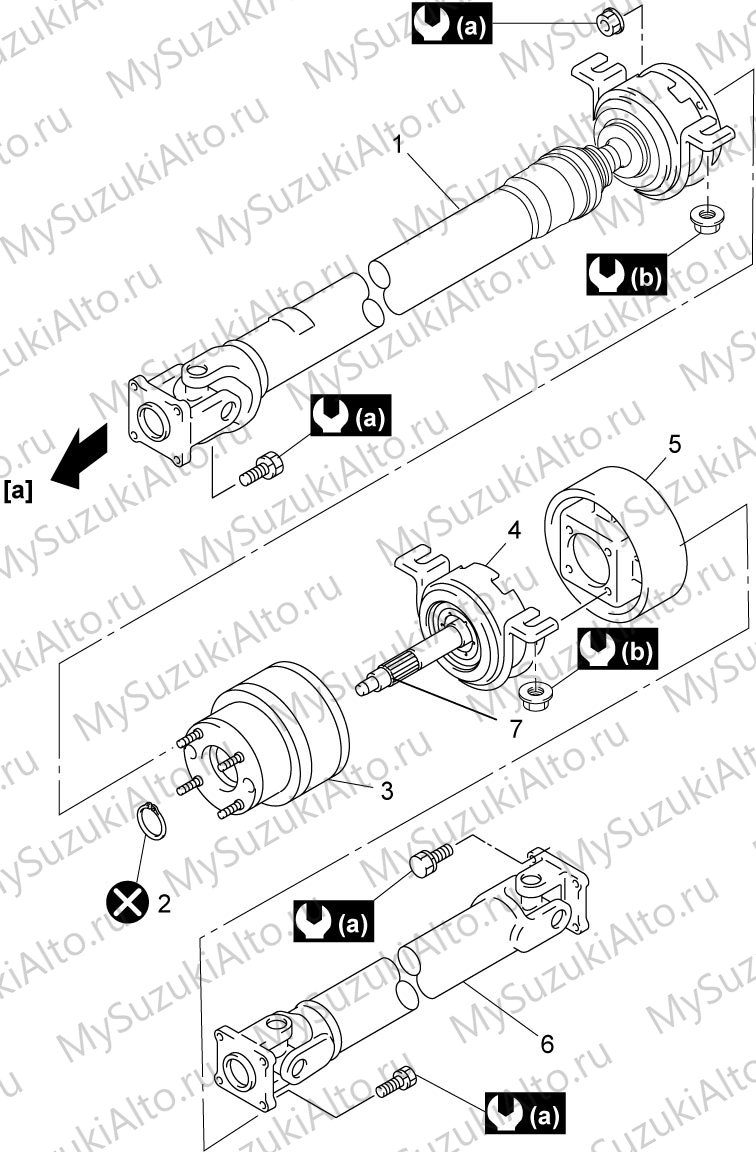

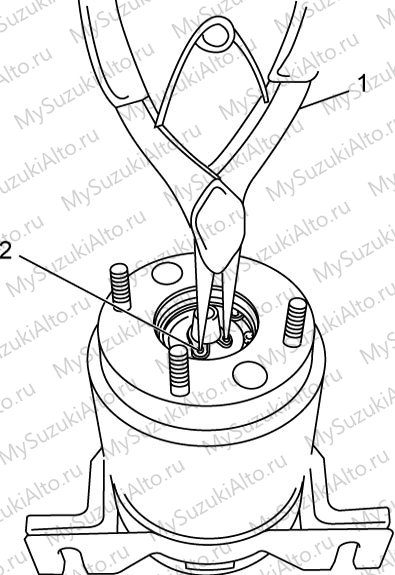

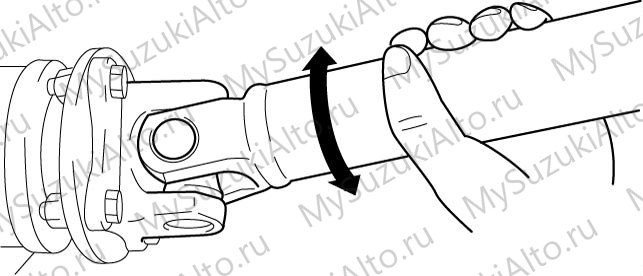

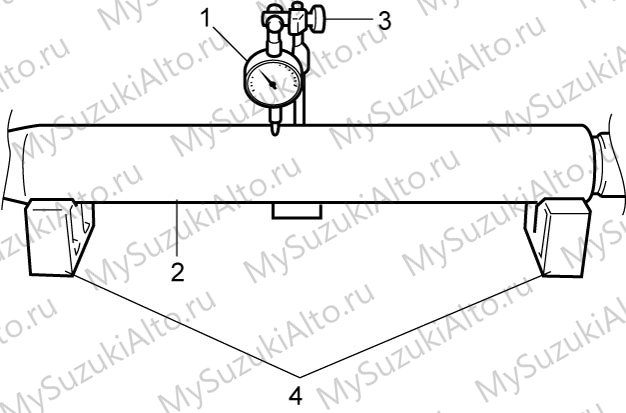

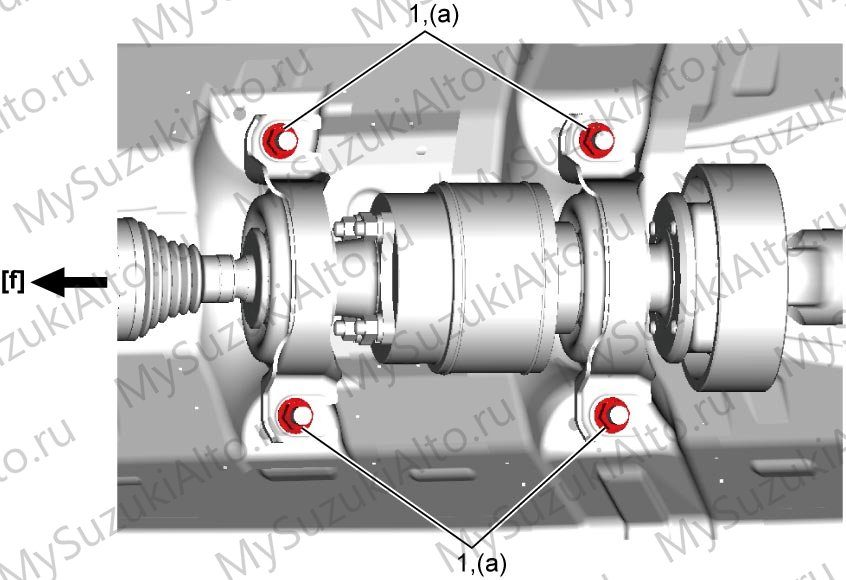

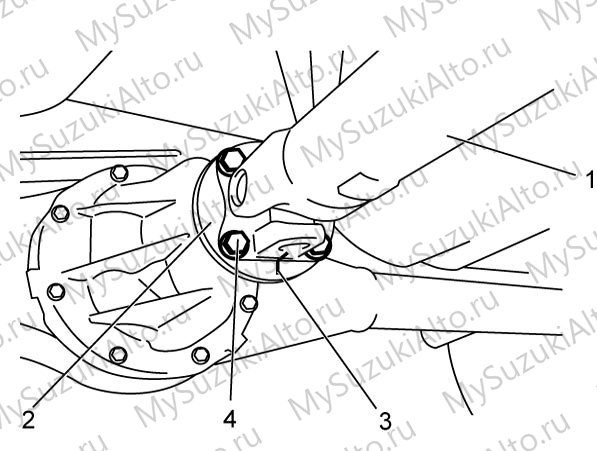

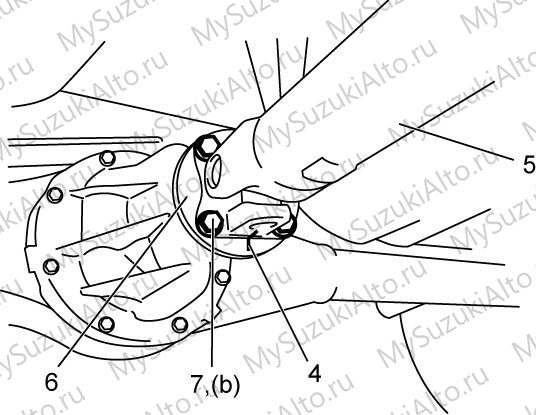

Трансмиссия Suzuki Alto HA36 в части приводов: приводные валы передних колёс со ШРУСами, передние ступицы и поворотные кулаки, задняя ось (для 4WD), передний и задний редукторы, раздаточная коробка и карданный вал с вязкостной муфтой на полноприводных исполнениях.
Приводные валы и передняя ступица

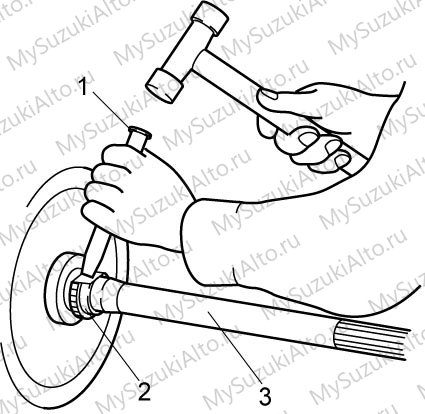

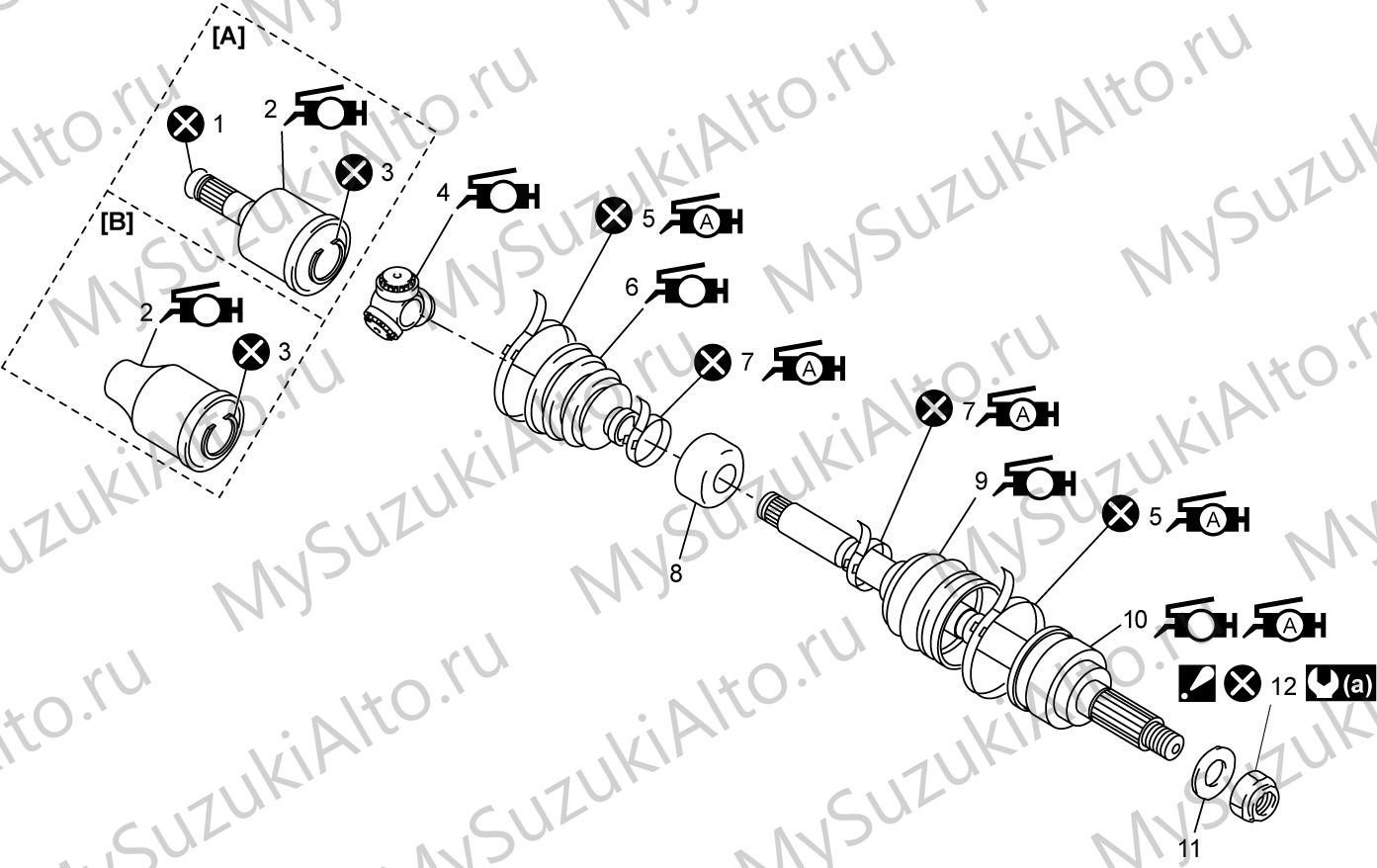

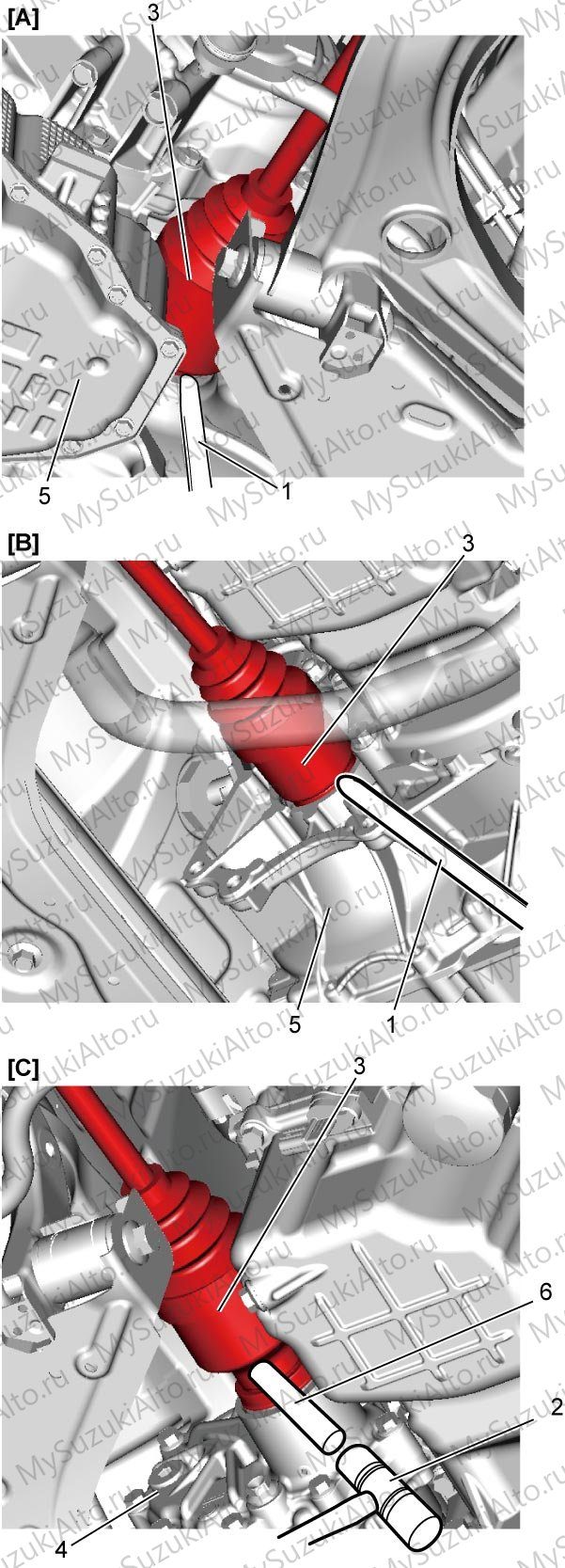

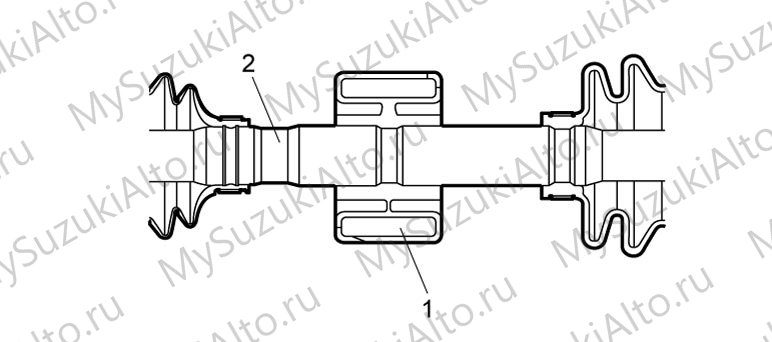

Приводной вал: конфигурационная схемаПриводной вал: снятие и установкаПриводной вал: снятие и установка — илл. 2Приводной вал: снятие и установка — илл. 3Приводной вал: снятие и установка — илл. 4Приводной вал: снятие и установка — илл. 5Приводной вал: разборка и сборкаПриводной вал: разборка и сборка — илл. 2Приводной вал: разборка и сборка — илл. 3Приводной вал: разборка и сборка — илл. 4Приводной вал: разборка и сборка — илл. 5Приводной вал: разборка и сборка — илл. 6Приводной вал: разборка и сборка — илл. 7Приводной вал: разборка и сборка — илл. 8Приводной вал: разборка и сборка — илл. 9Приводной вал: разборка и сборка — илл. 10Приводной вал: разборка и сборка — илл. 11Приводной вал: разборка и сборка — илл. 12Приводной вал: разборка и сборка — илл. 13Приводной вал: разборка и сборка — илл. 14Приводной вал: разборка и сборка — илл. 15Приводной вал: разборка и сборка — илл. 16Приводной вал: разборка и сборка — илл. 17Переднее колесо: проверкаПереднее колесо: проверка — илл. 2Рулевое управление: снятие и установкаРулевое управление: снятие и установка — илл. 2Рулевое управление: снятие и установка — илл. 3Рулевое управление: снятие и установка — илл. 4Рулевое управление: снятие и установка — илл. 5Рулевое управление: снятие и установка — илл. 6Рулевое управление: снятие и установка — илл. 7Рулевое управление: снятие и установка — илл. 8Рулевое управление: снятие и установка — илл. 9Заднее колесо: снятие и установкаЗаднее колесо: снятие и установка — илл. 2Заднее колесо: снятие и установка — илл. 3Заднее колесо: снятие и установка — илл. 4Заднее колесо: снятие и установка — илл. 5Вал: разборка и сборкаВал: разборка и сборка — илл. 2Вал: разборка и сборка — илл. 3Вал: разборка и сборка — илл. 4Вал: разборка и сборка — илл. 5Вал: разборка и сборка — илл. 6Карданный вал: конфигурационная схемаКарданный вал: проверка на автомобилеКарданный вал: снятие и установкаКарданный вал: снятие и установка — илл. 2Карданный вал: снятие и установка — илл. 3Карданный вал: снятие и установка — илл. 4Карданный вал: снятие и установка — илл. 5Карданный вал: проверкаКарданный вал: разборка и сборкаКарданный вал: разборка и сборка — илл. 2Карданный вал: разборка и сборка — илл. 3Карданный вал: разборка и сборка — илл. 4
Диагностика по симптомам
Посторонний шум при движении и в поворотах проверяется по подшипникам ступицы и шарнирам приводных валов.

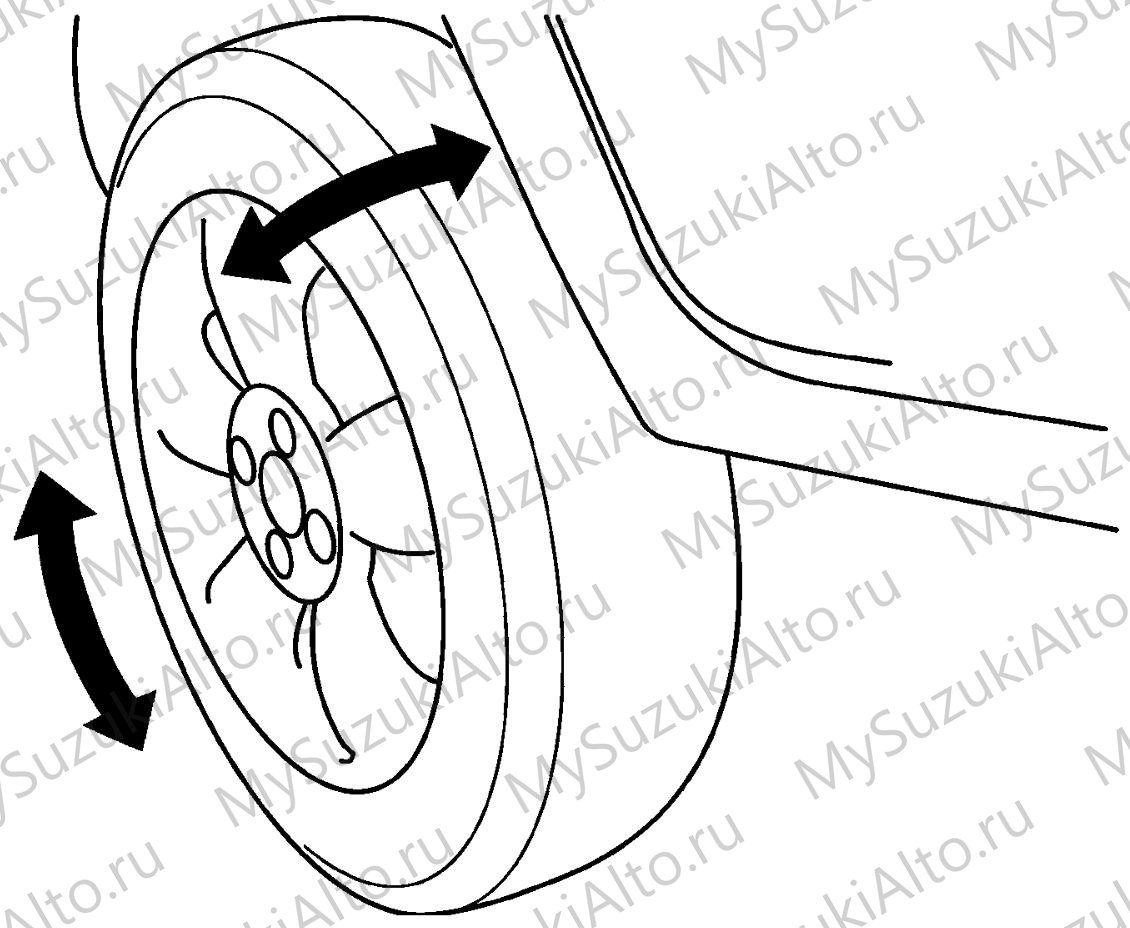

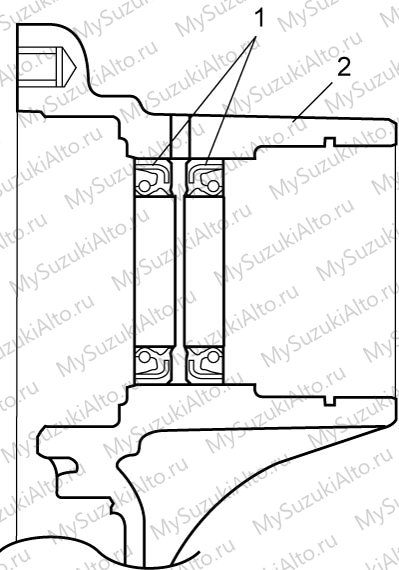

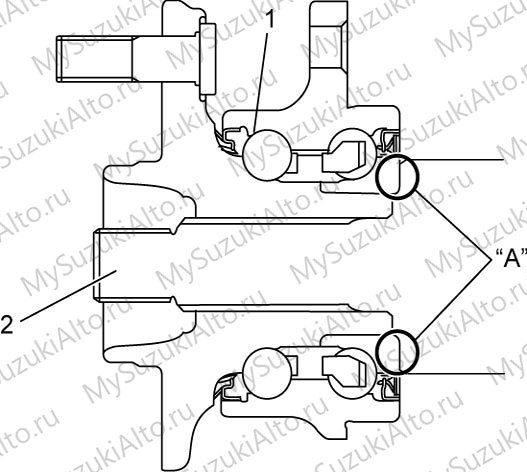

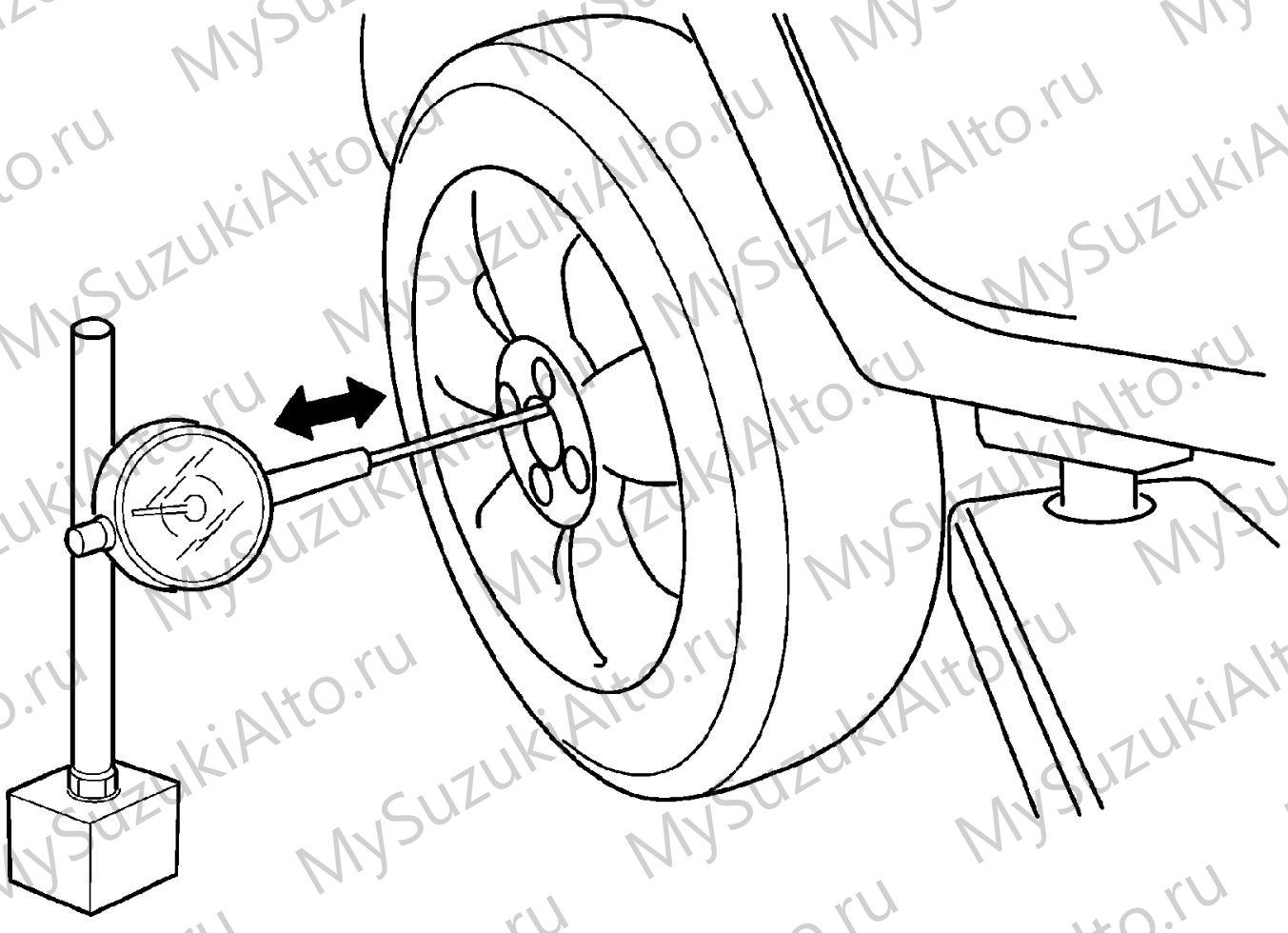

При люфте или шуме подшипника переднего колеса подшипник и ступица заменяются в сборе.

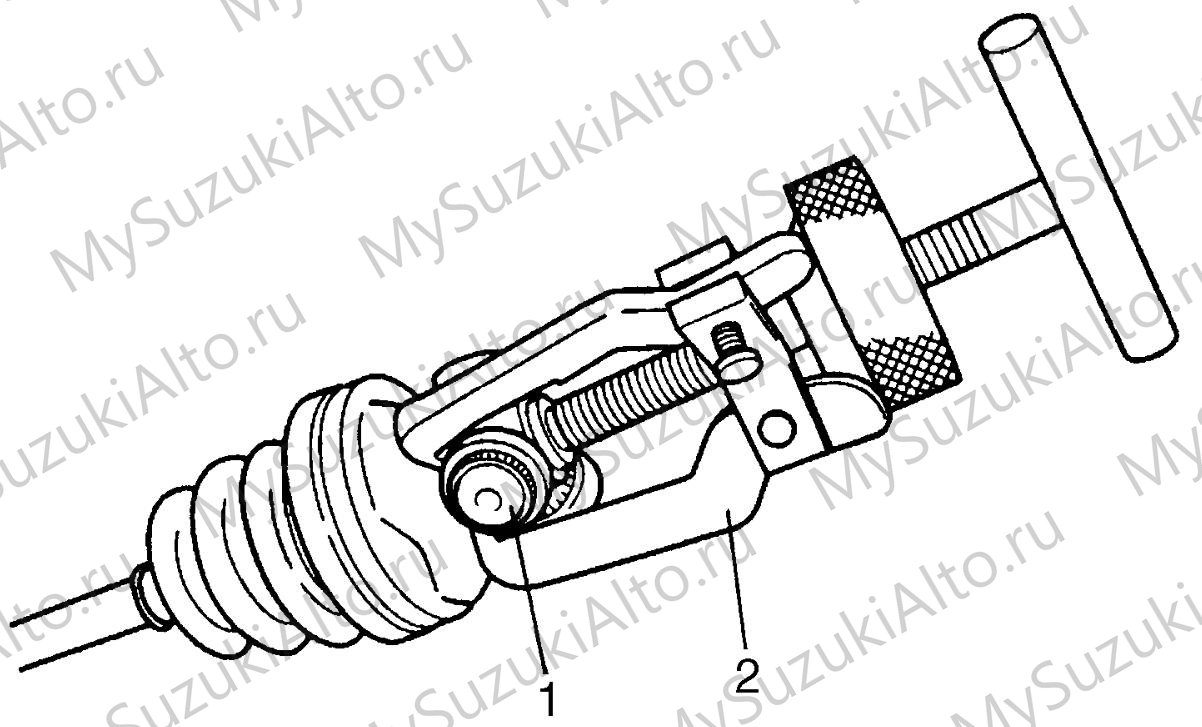

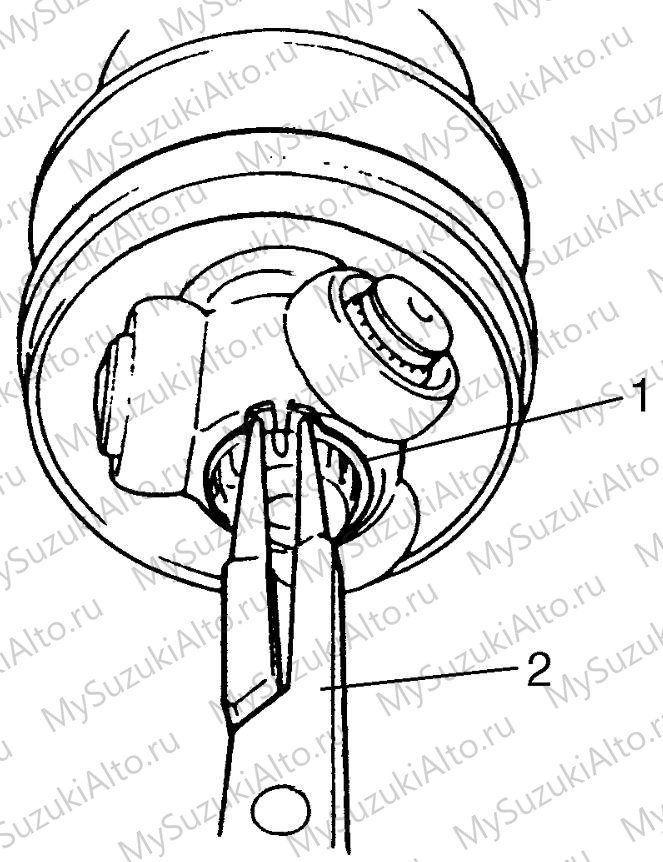

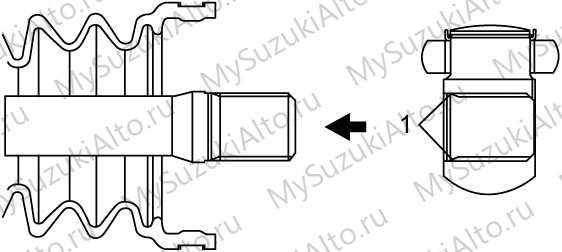

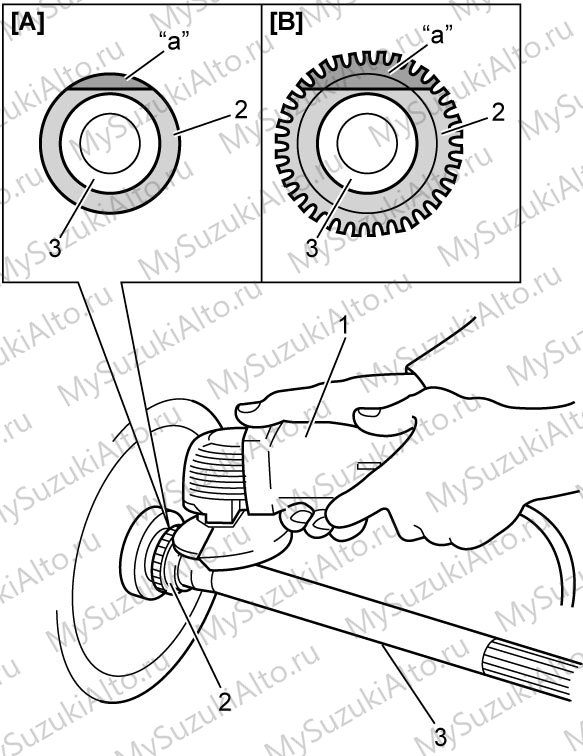

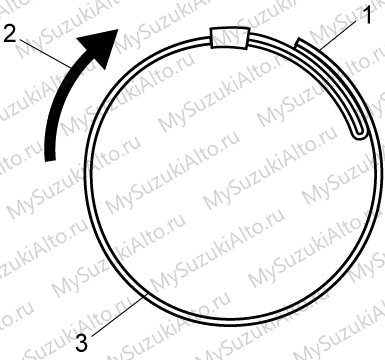

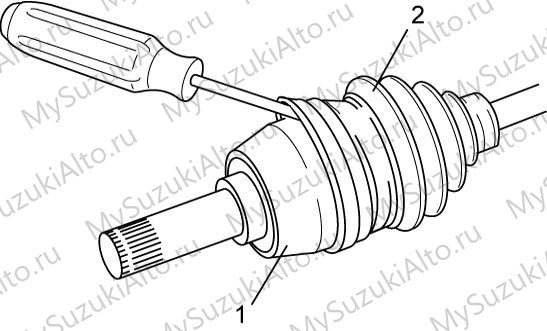

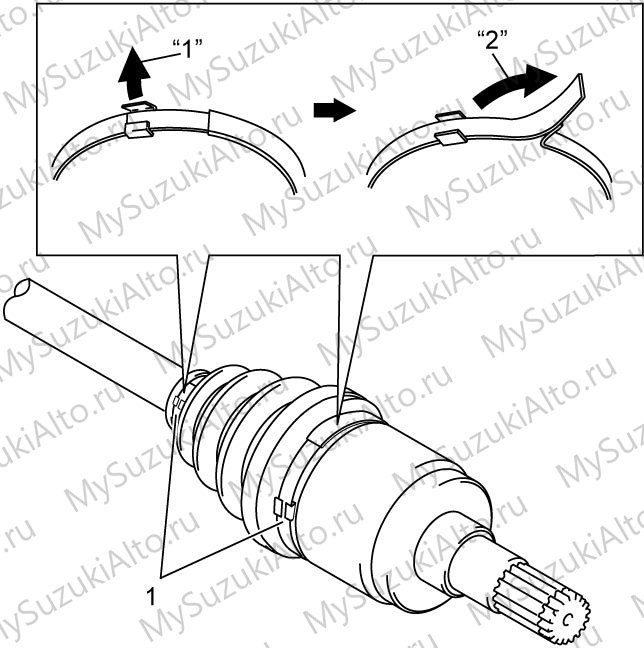

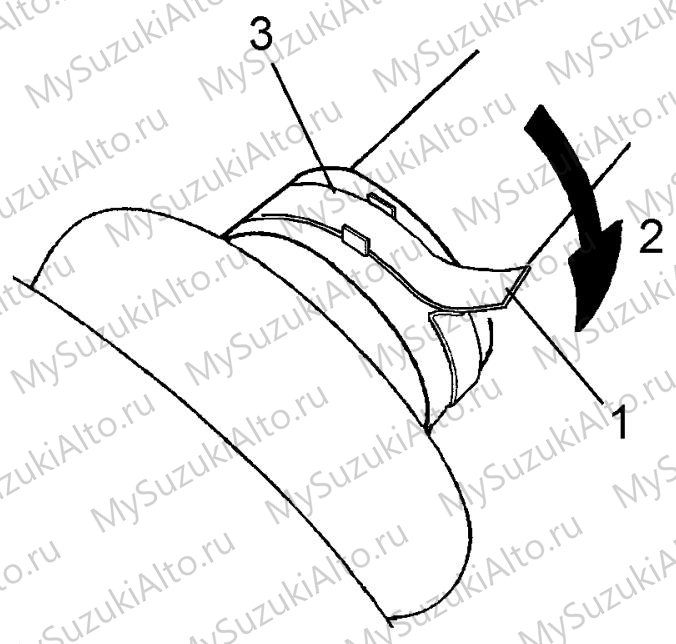

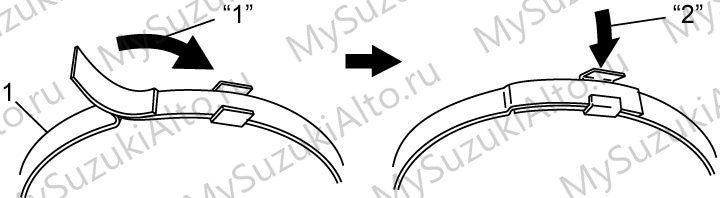

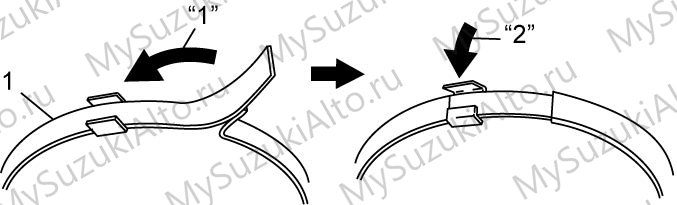

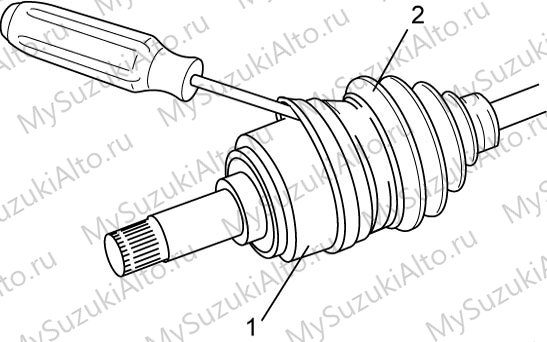

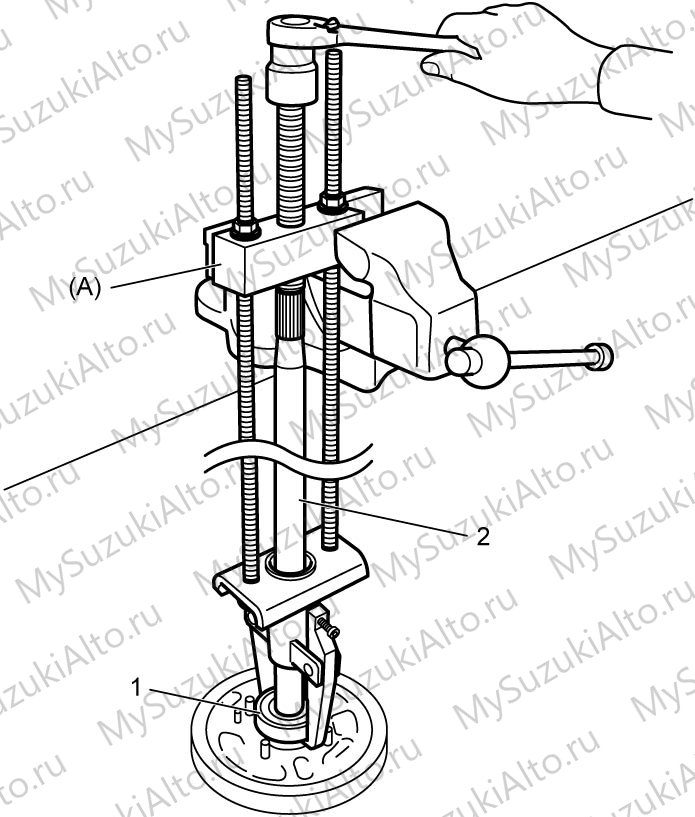

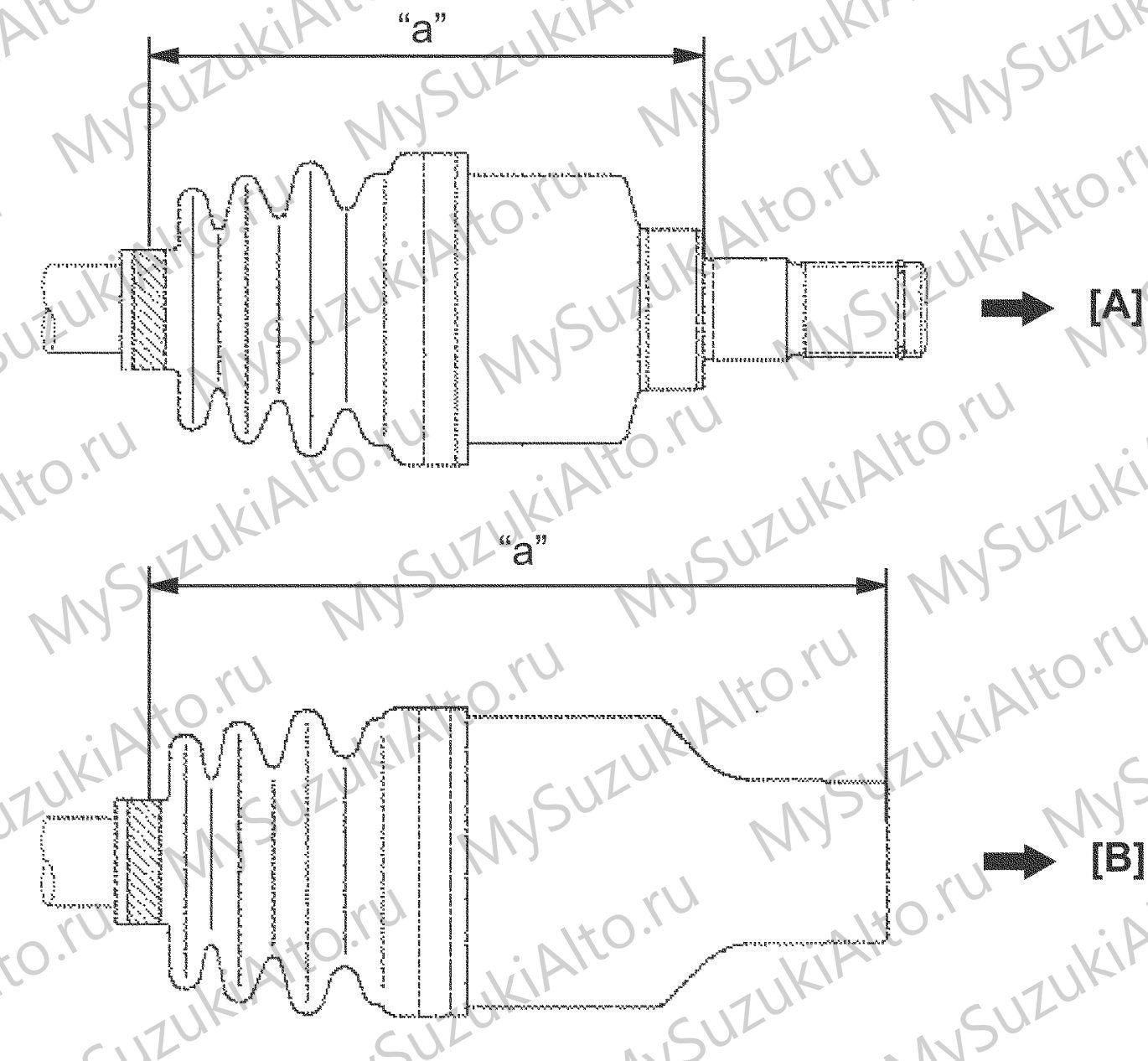

При разборке и сборке шарниров применяется смазка Suzuki Super Grease A, каталожный номер 99000-25011; для хомутов используется инструмент 09943-57021.

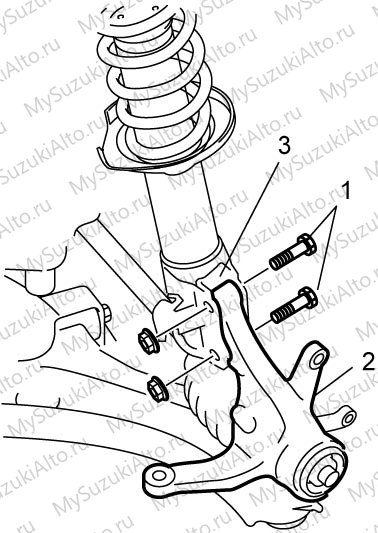

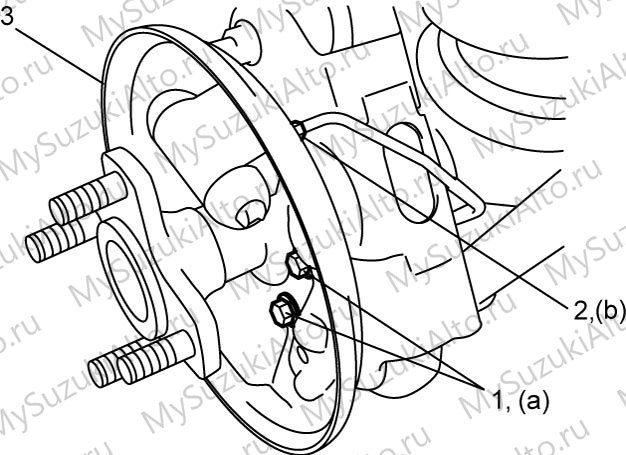

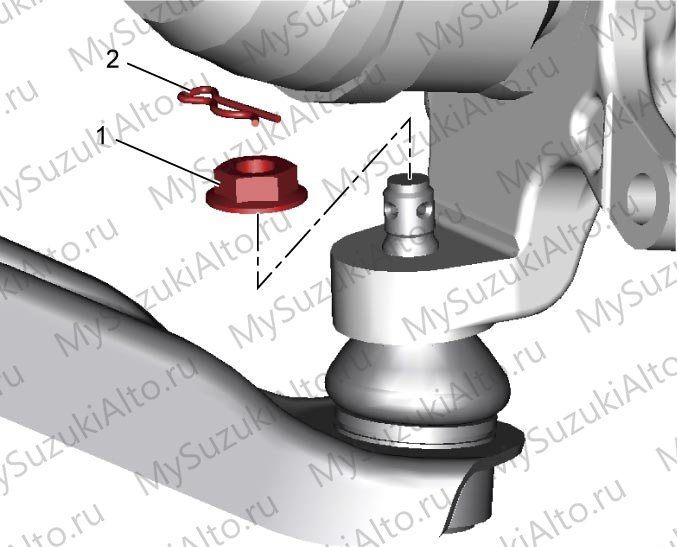

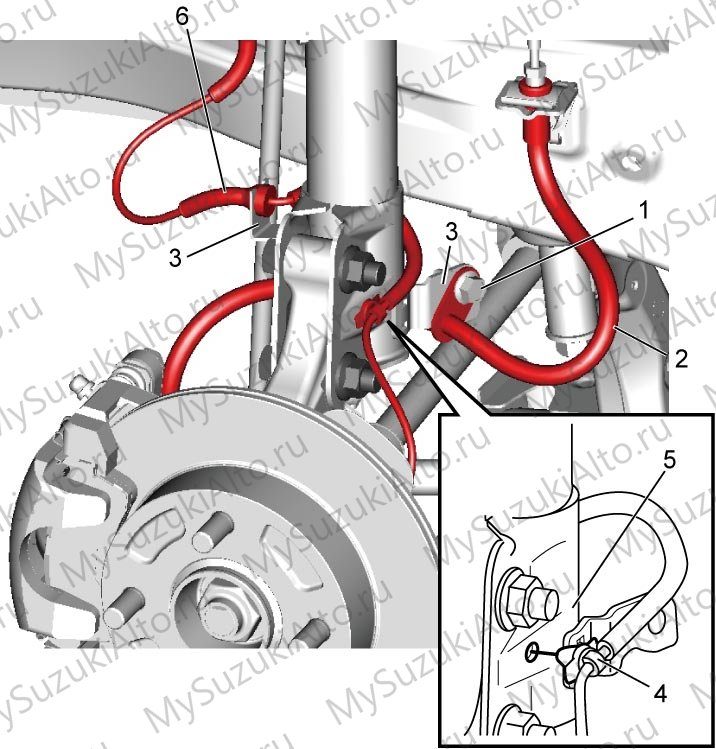

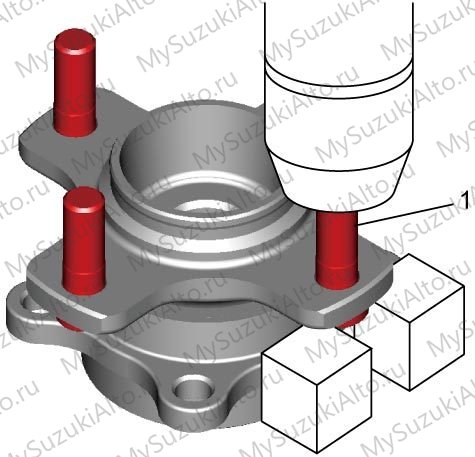

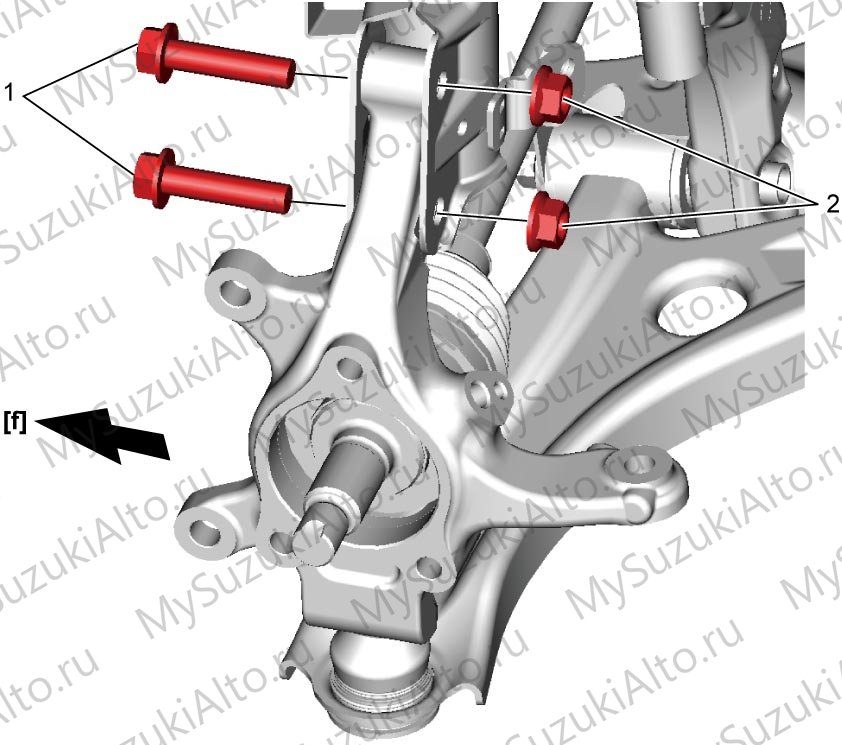

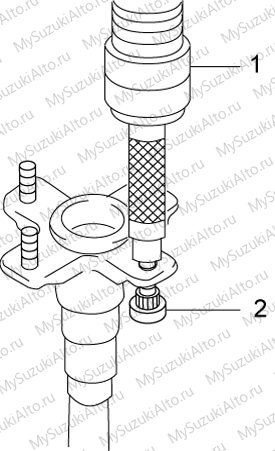

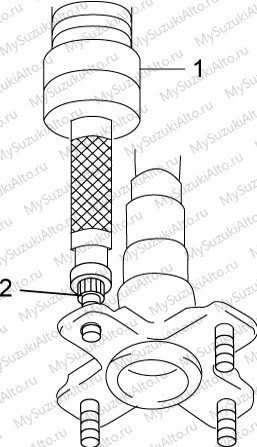

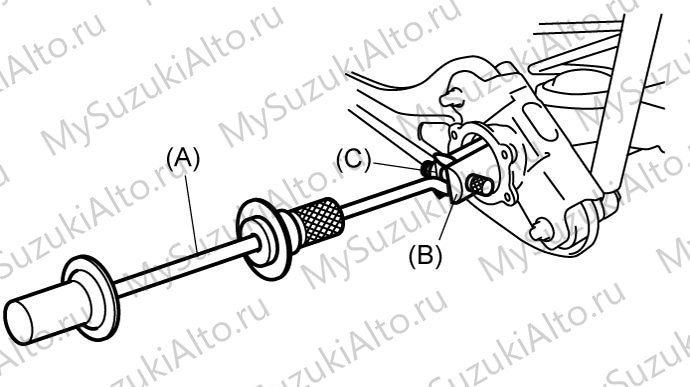

Снятие ступицы и поворотного кулака выполняется по процедуре руководства с проверкой подшипника и посадочных поверхностей.

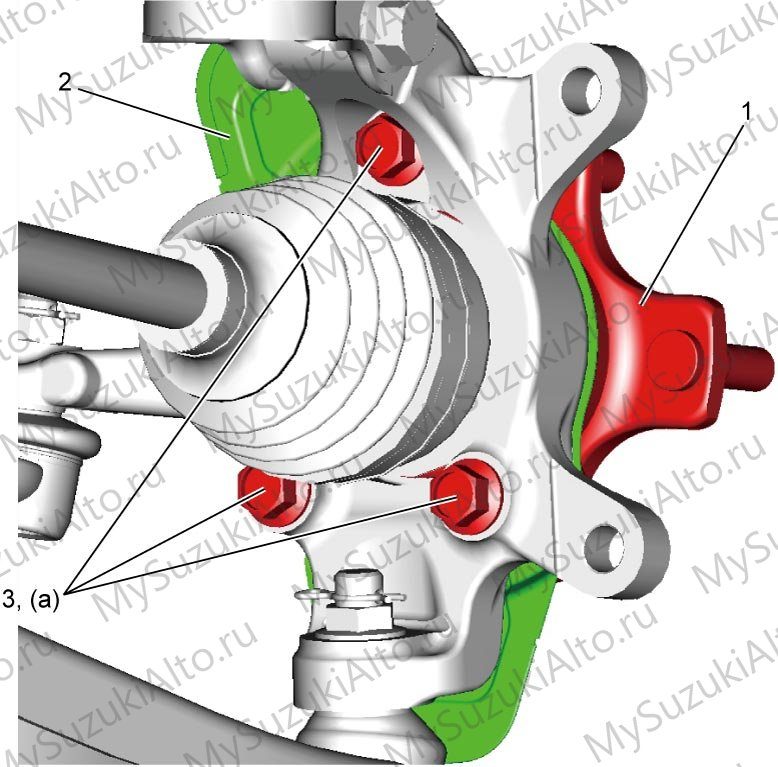

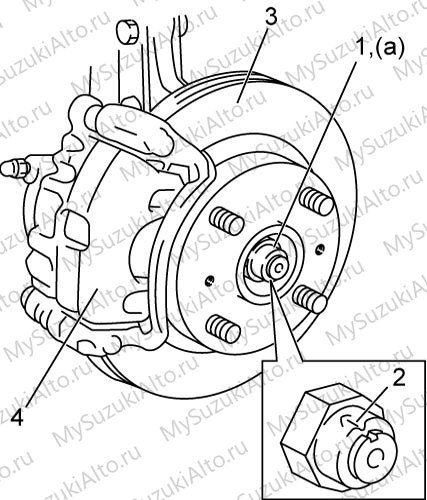

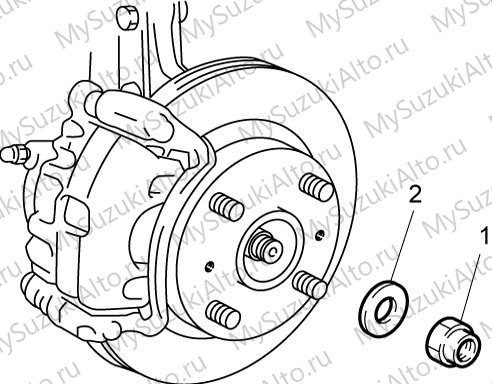

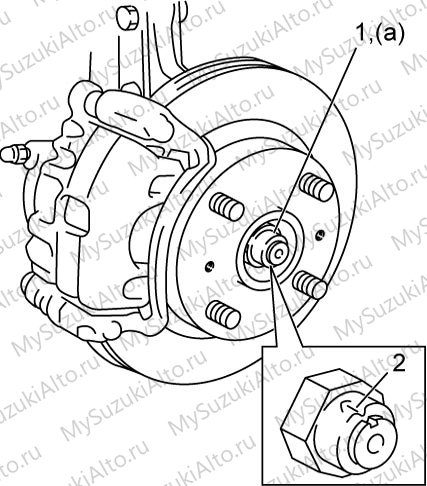

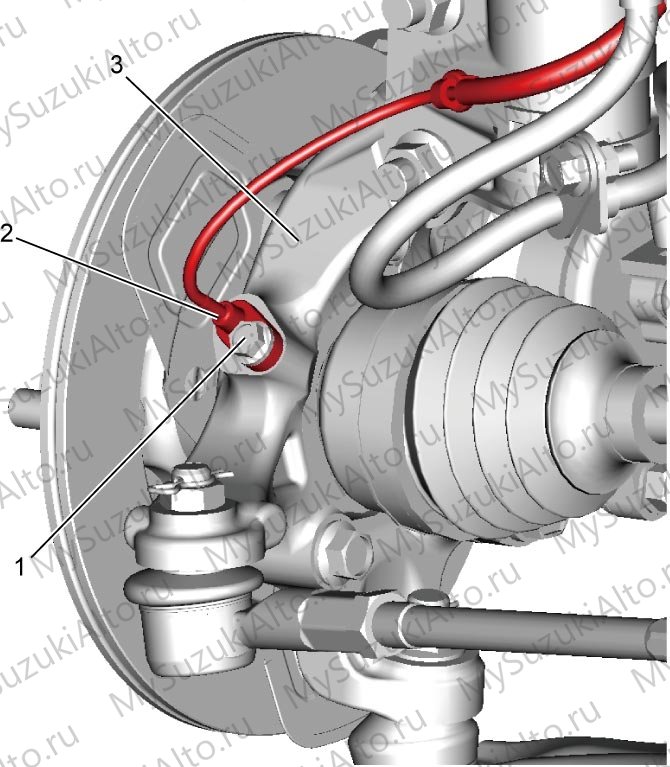

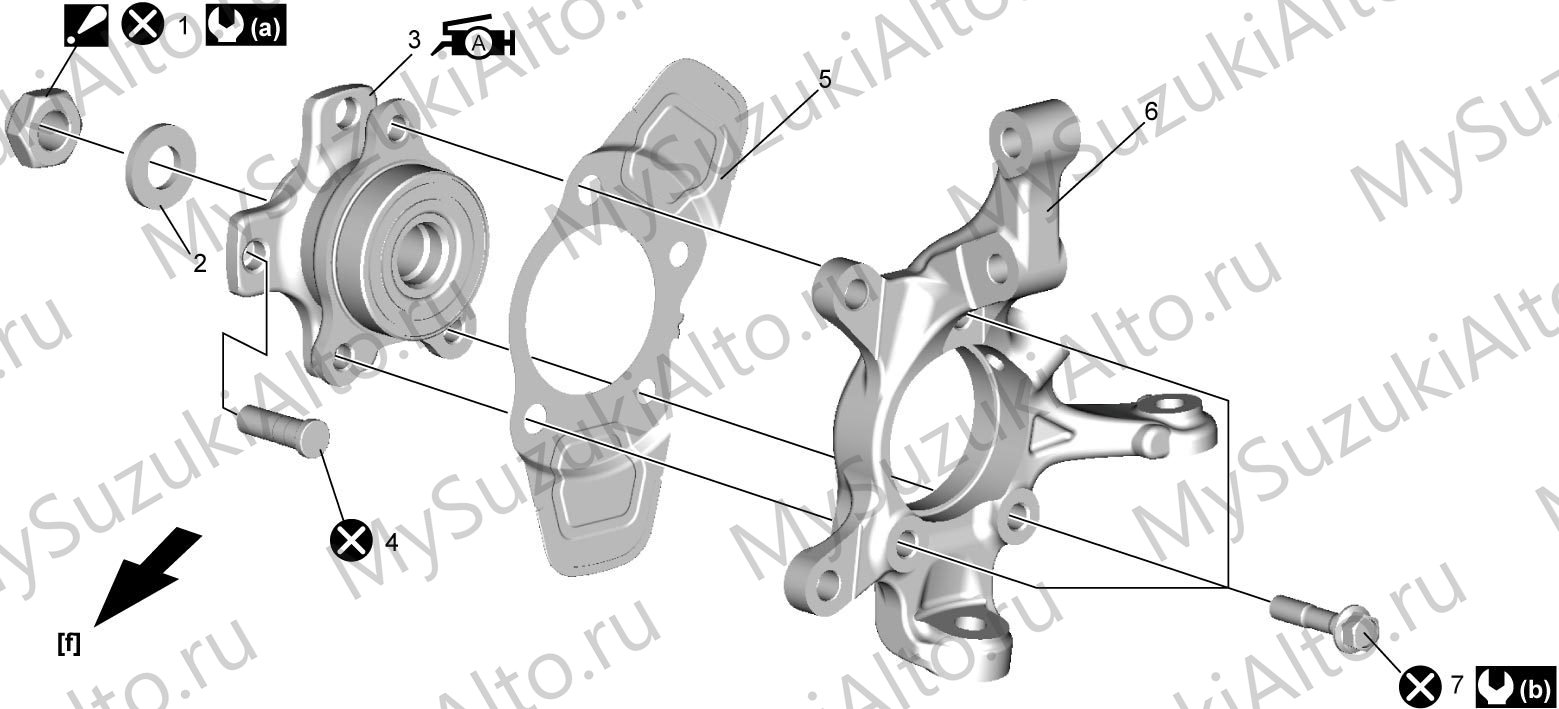

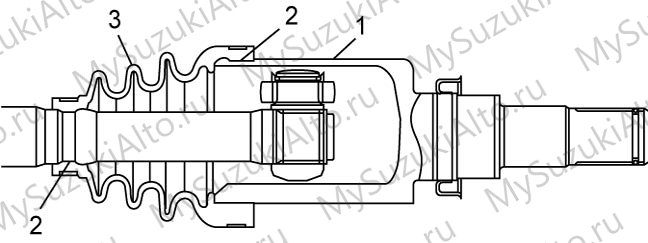

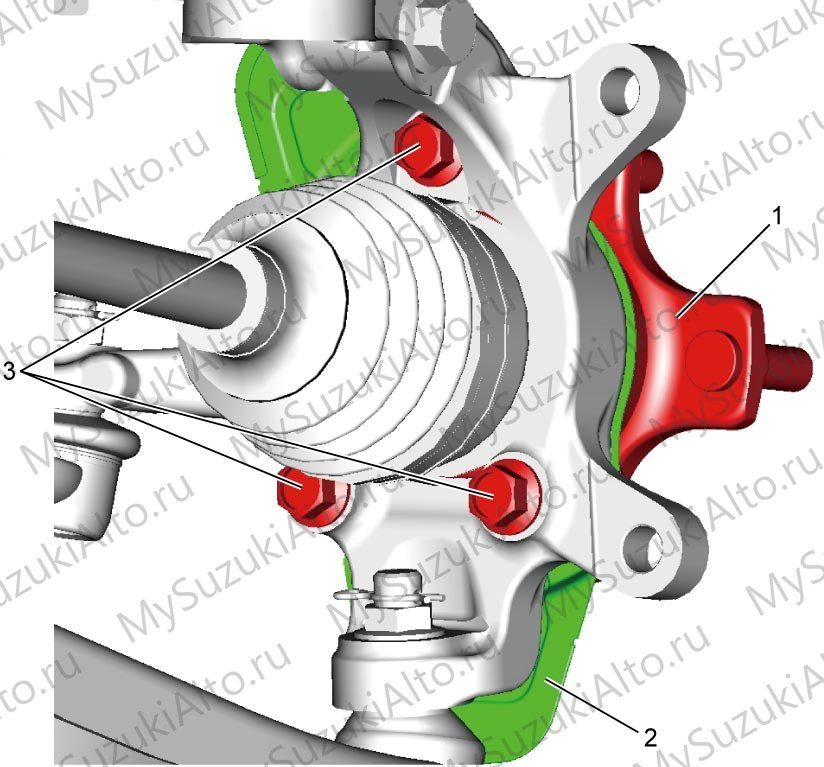

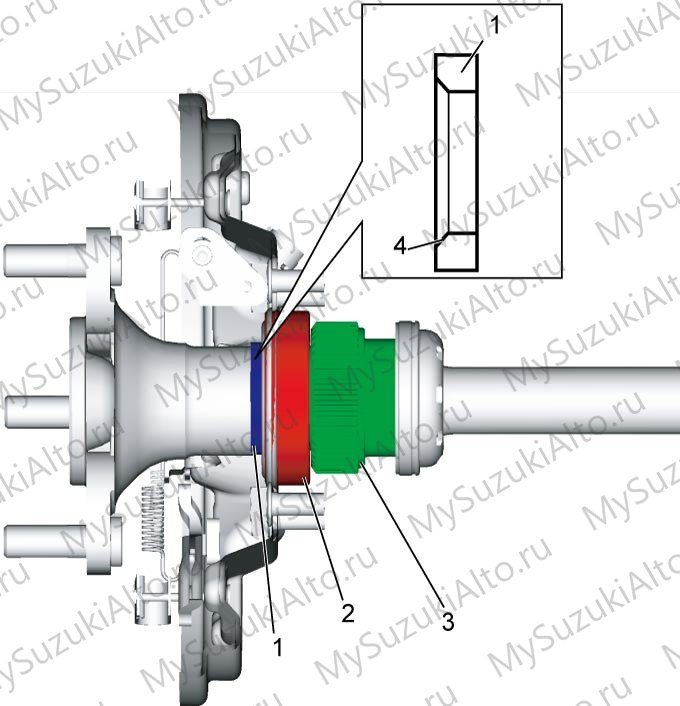

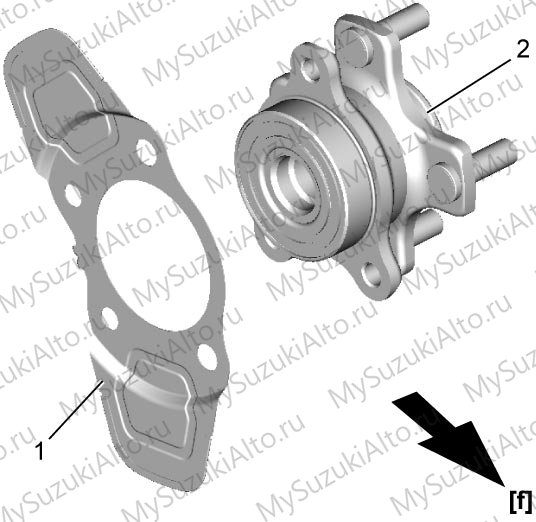

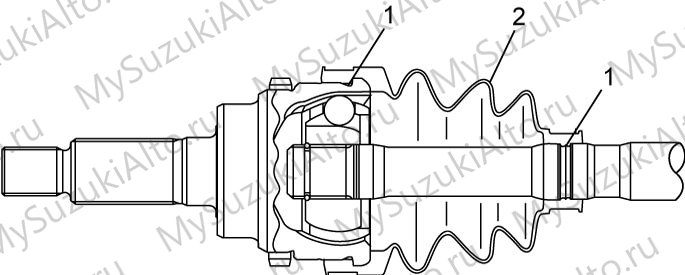

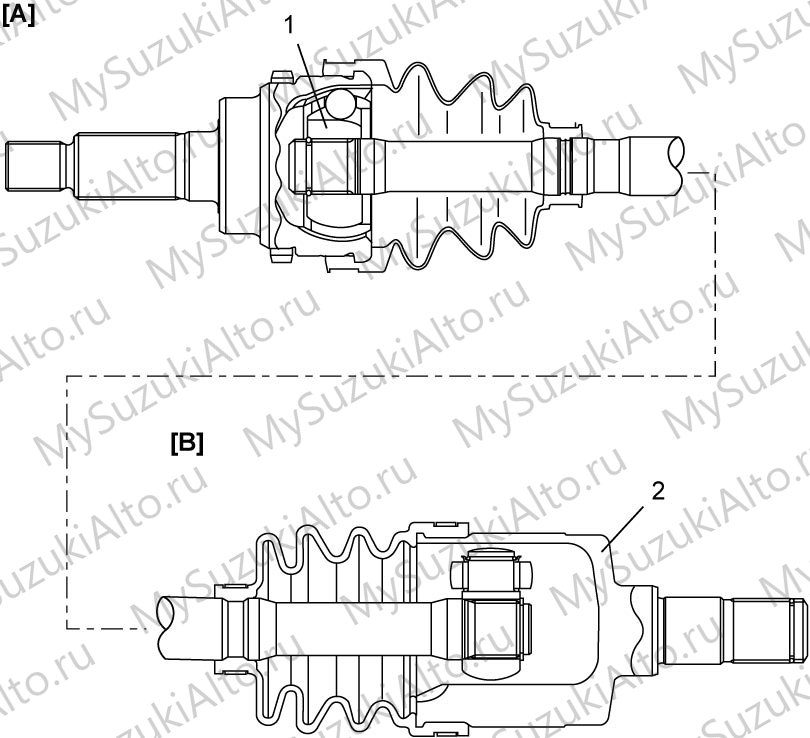

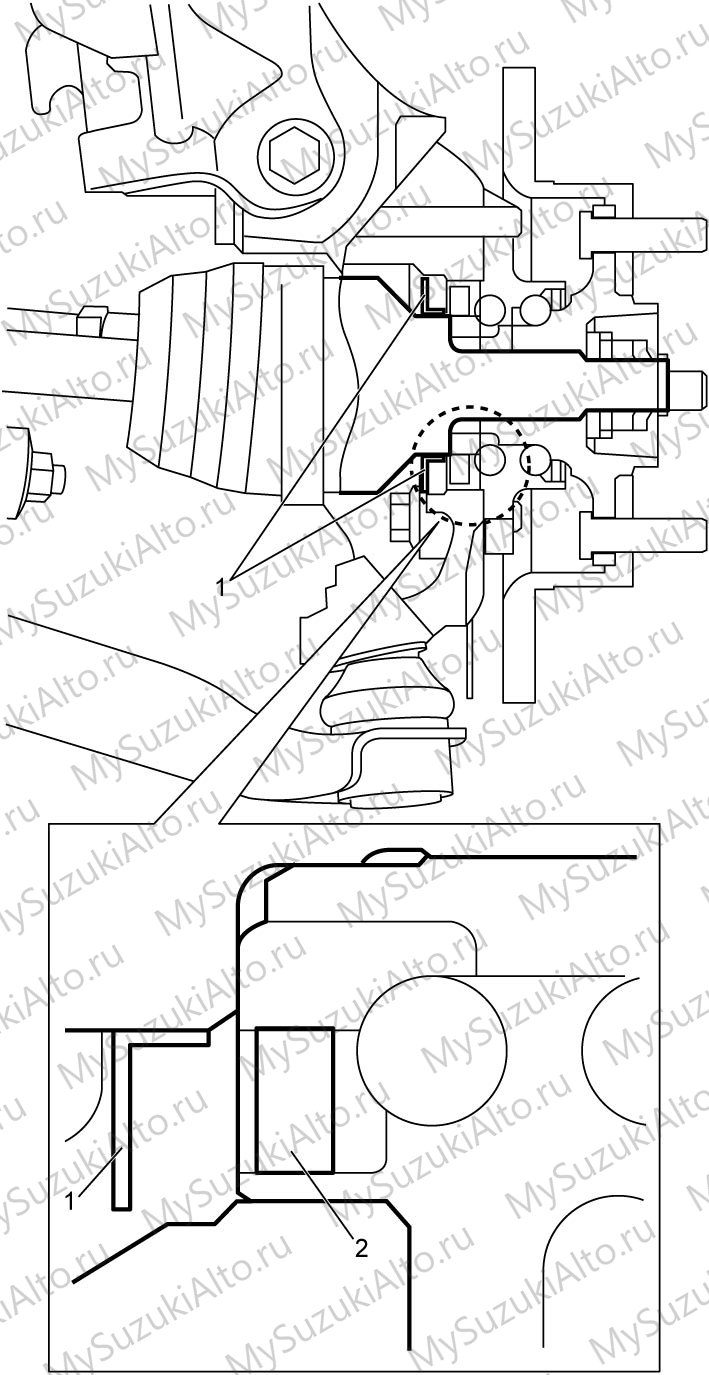

Поворотный кулак и ступица переднего колеса: подшипник, ступица, тормозной дискСнятие ступицы и поворотного кулакаПриводной вал переднего колеса со шарнирами
Задняя ось

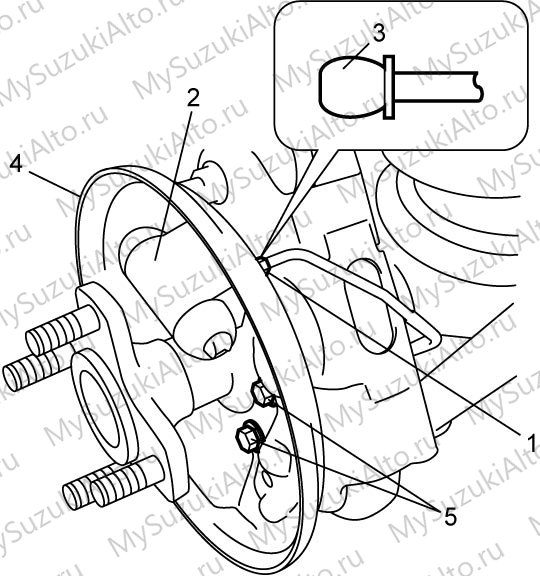

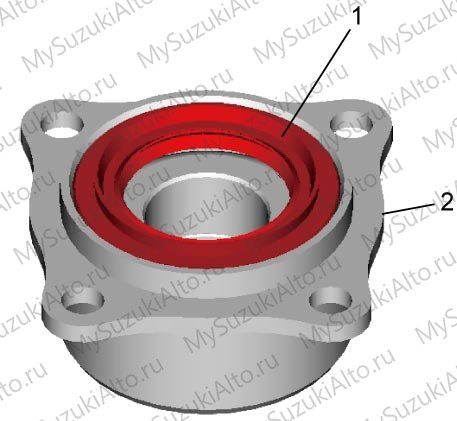

Диагностика по симптомам: посторонний шум указывает на износ или повреждение подшипников задних колёс — для 2WD и 4WD применяются разные процедуры.

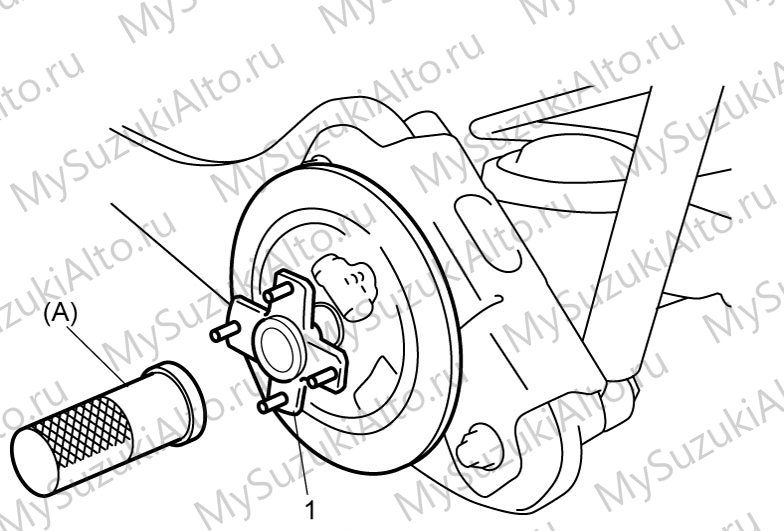

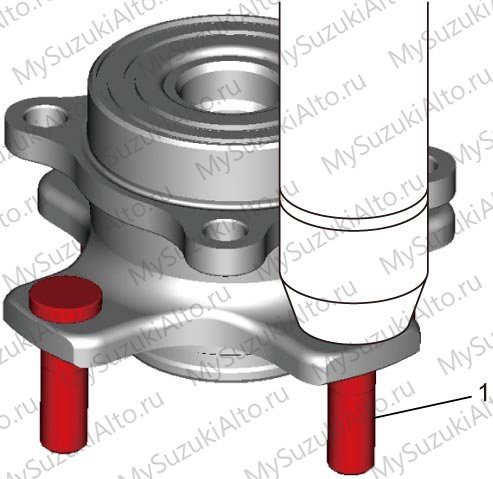

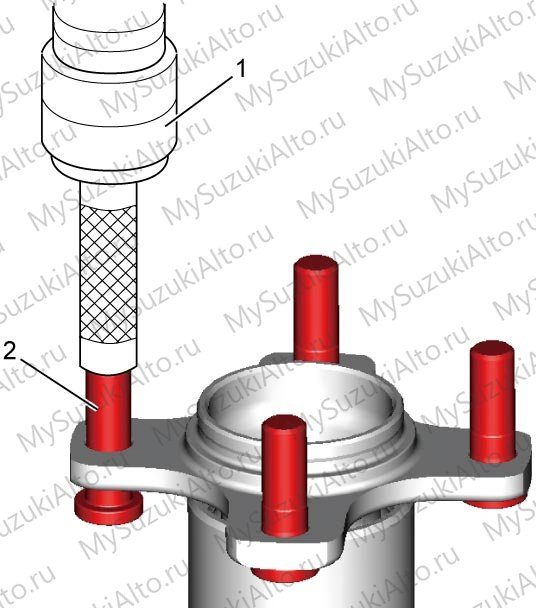

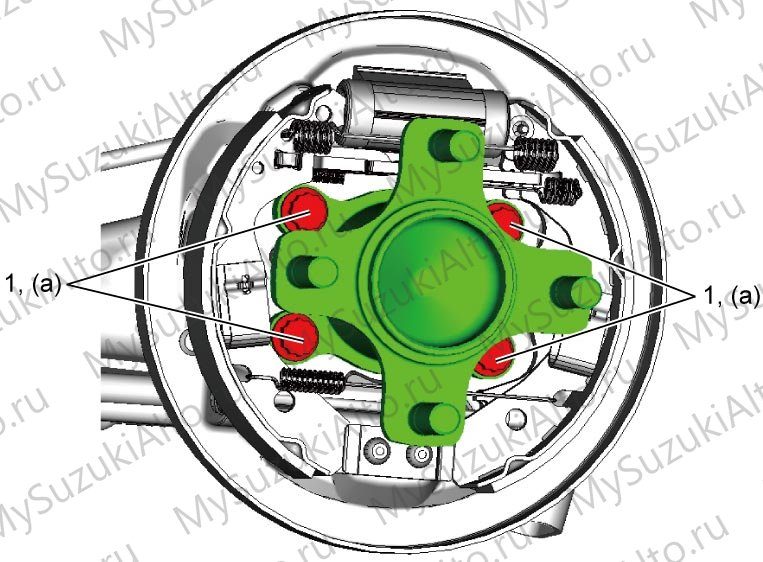

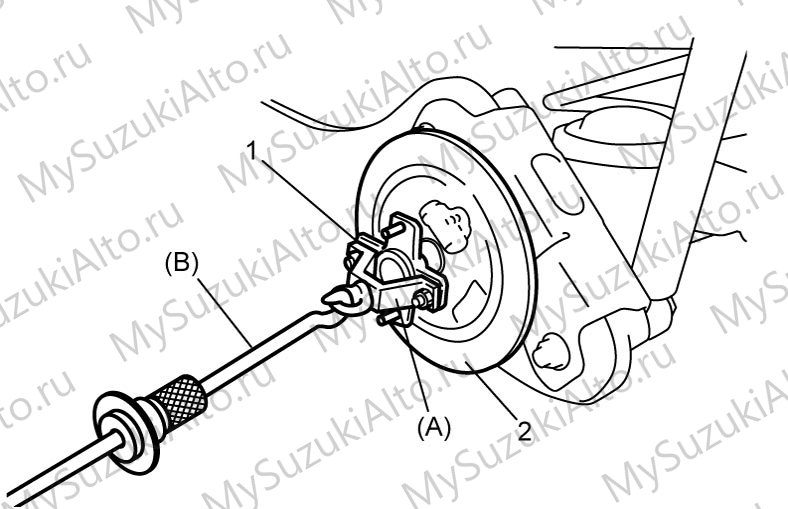

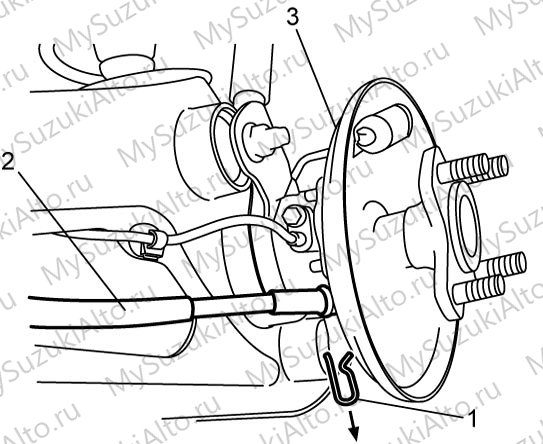

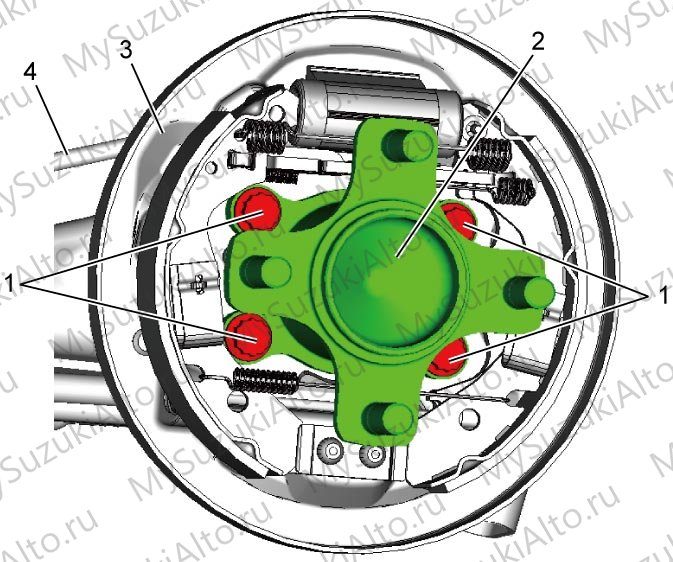

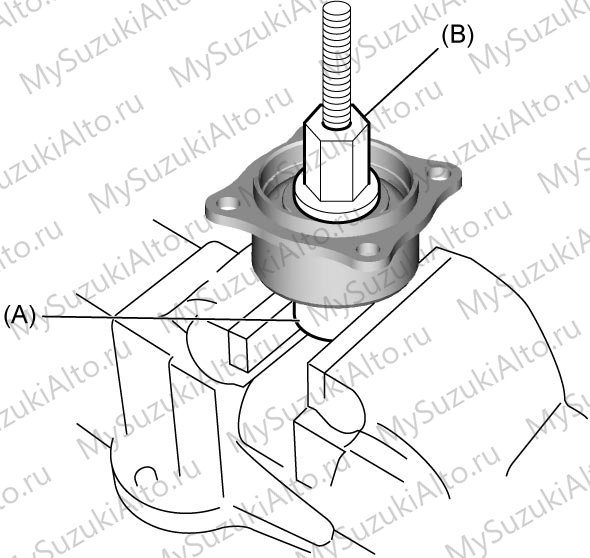

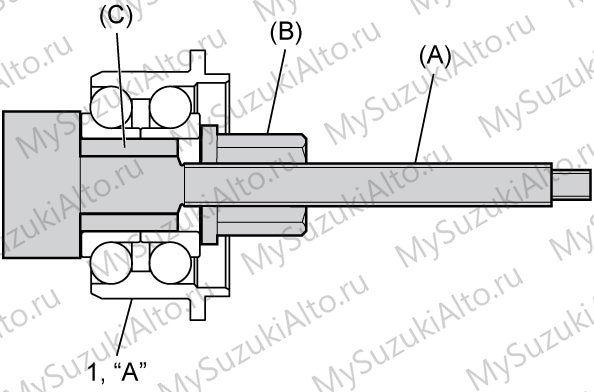

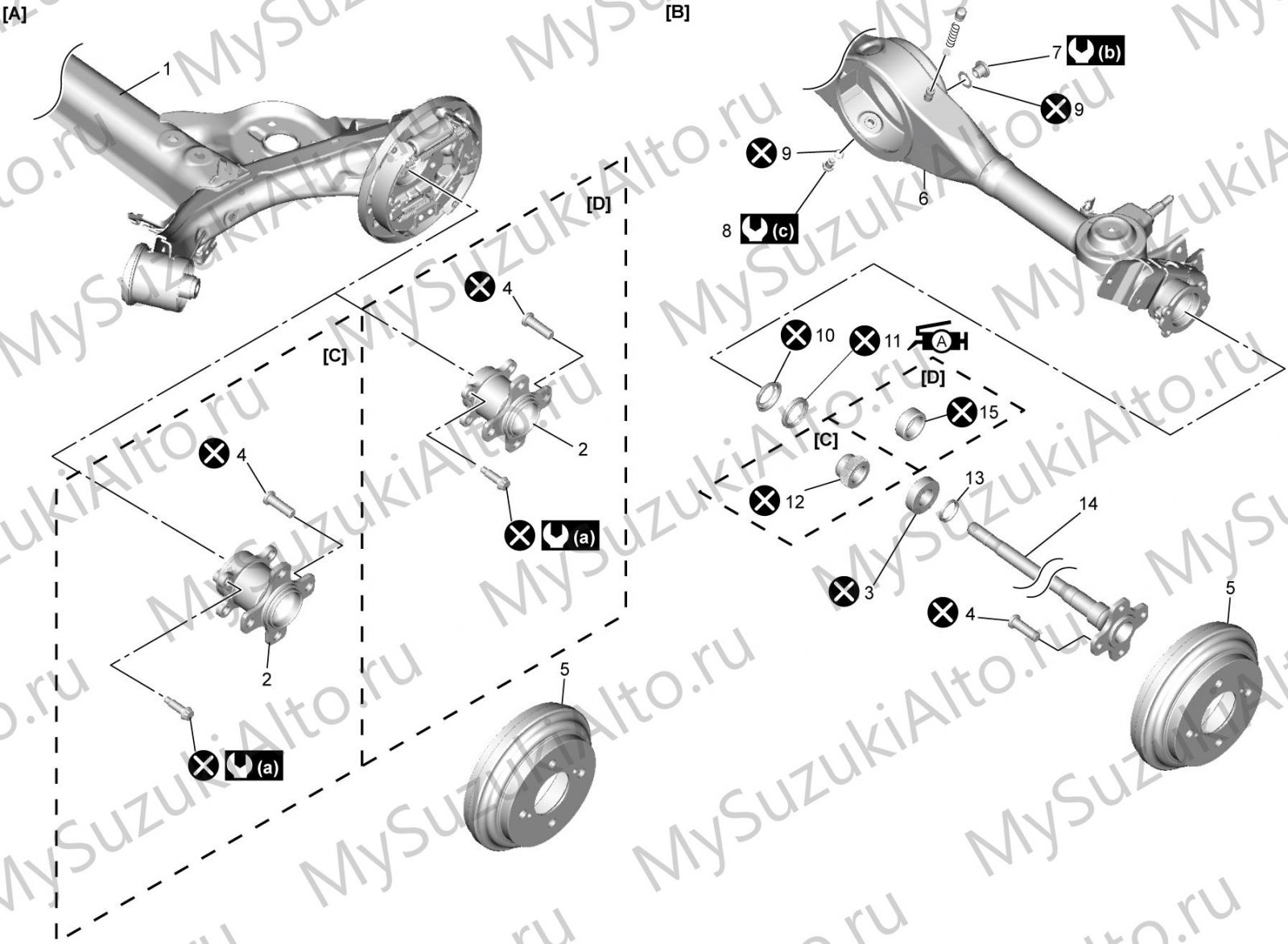

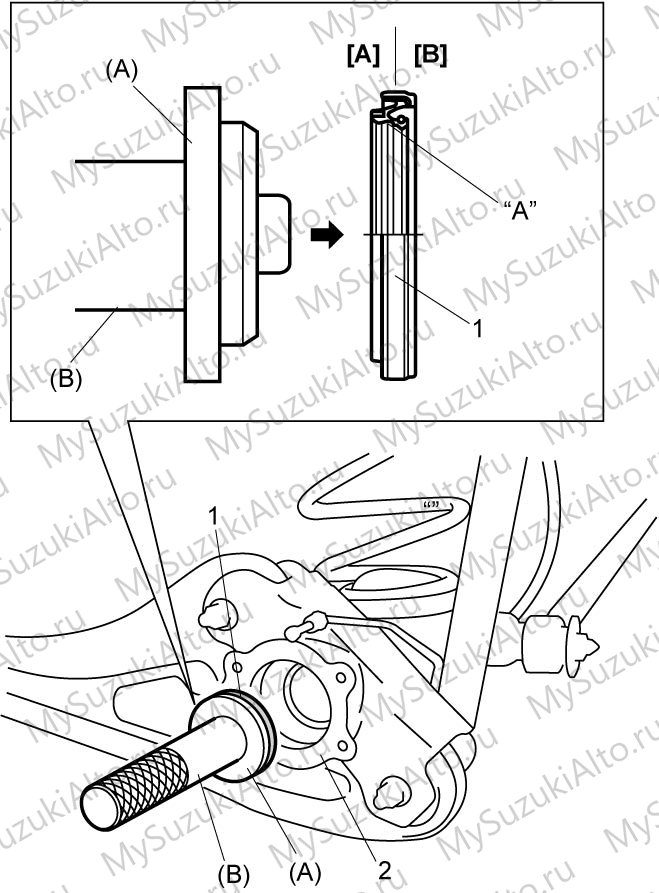

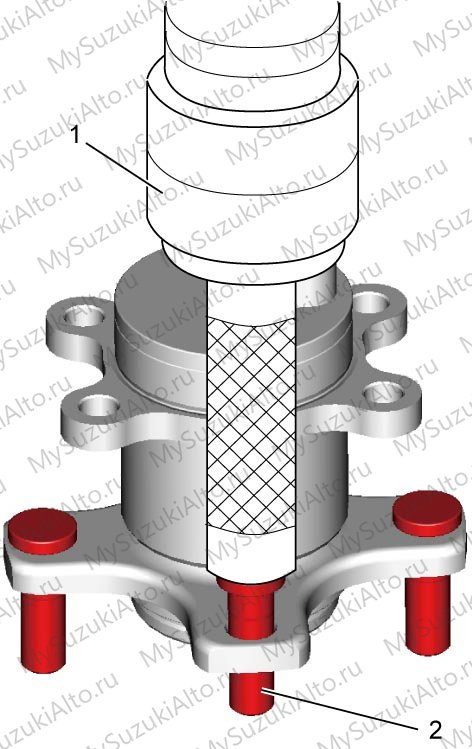

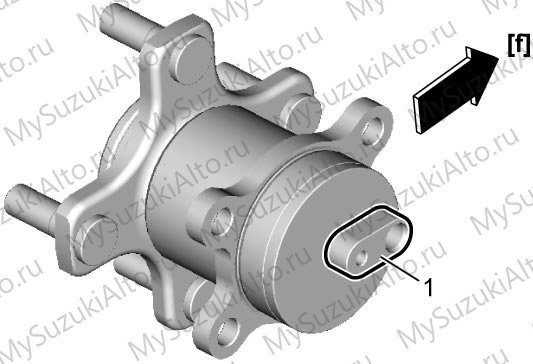

Для 2WD снимается ступица заднего колеса в сборе, для 4WD — задняя ось с последующей разборкой и сборкой.
После работ проверяется состояние подшипников и отсутствие люфтов.

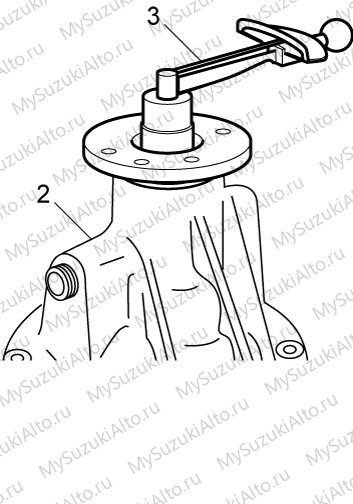

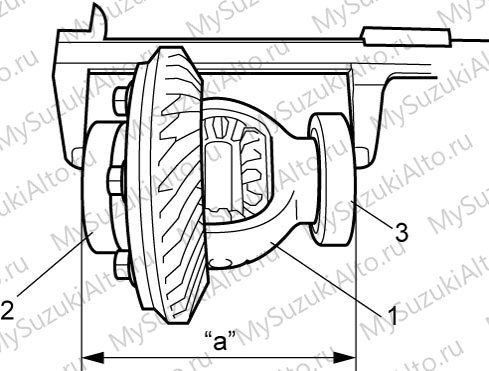

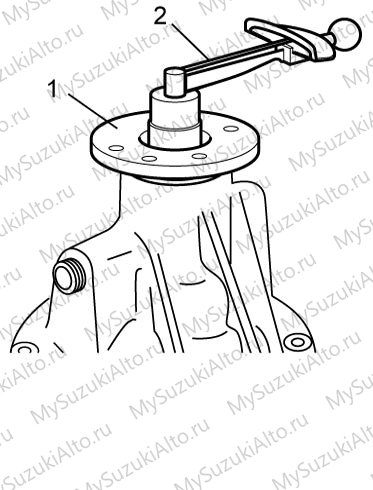

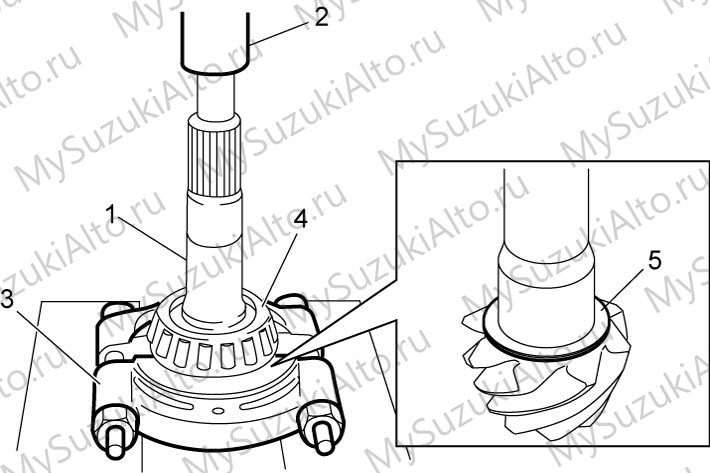

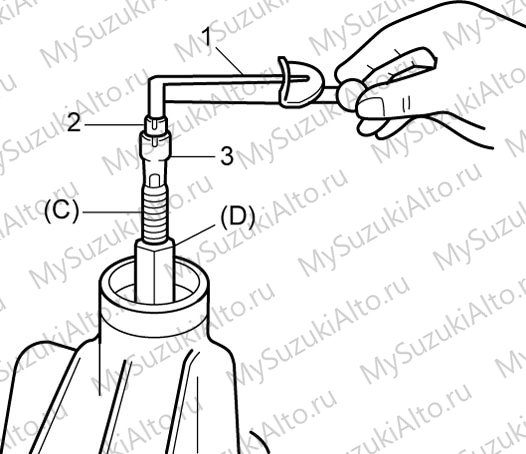

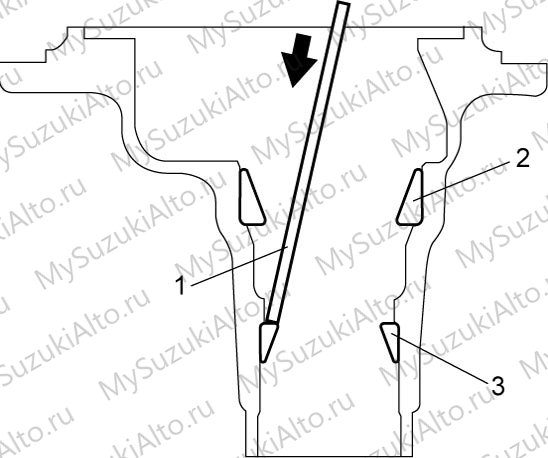

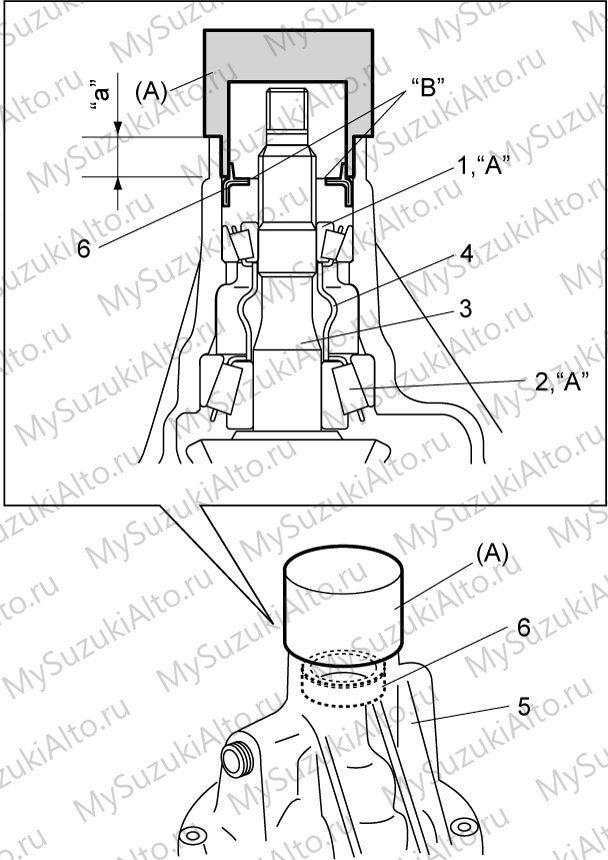

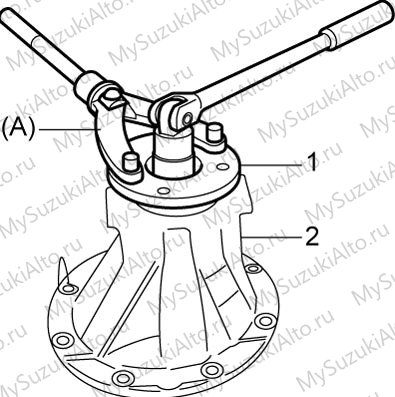

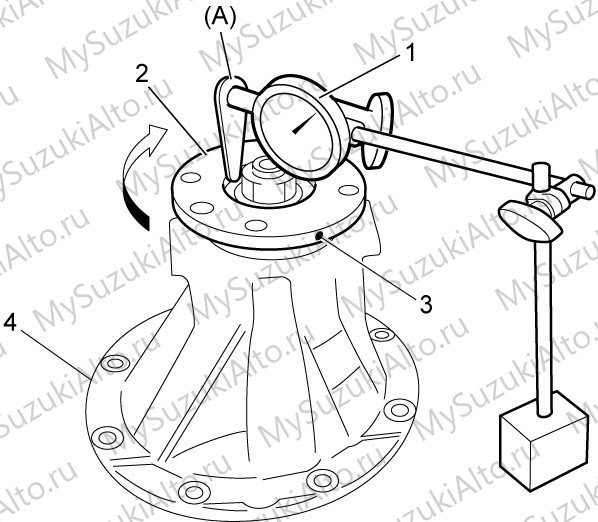

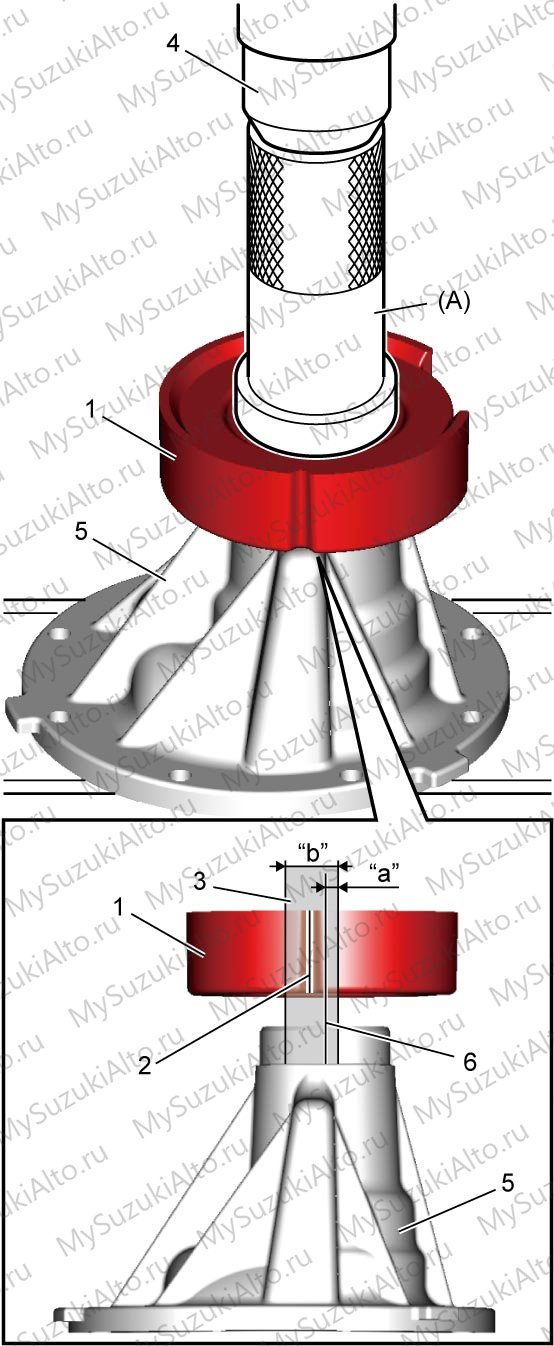

Редукторы
Диагностика по симптомам

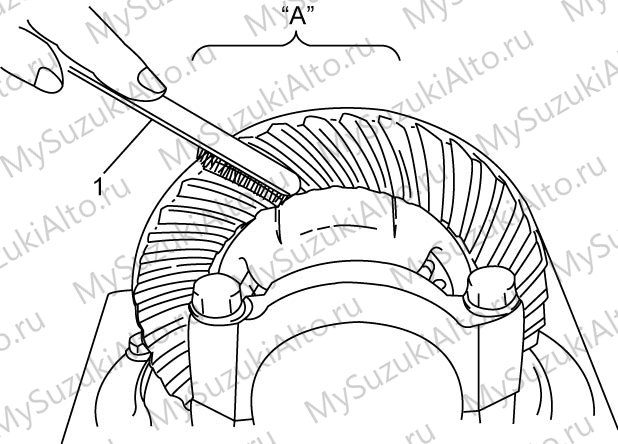

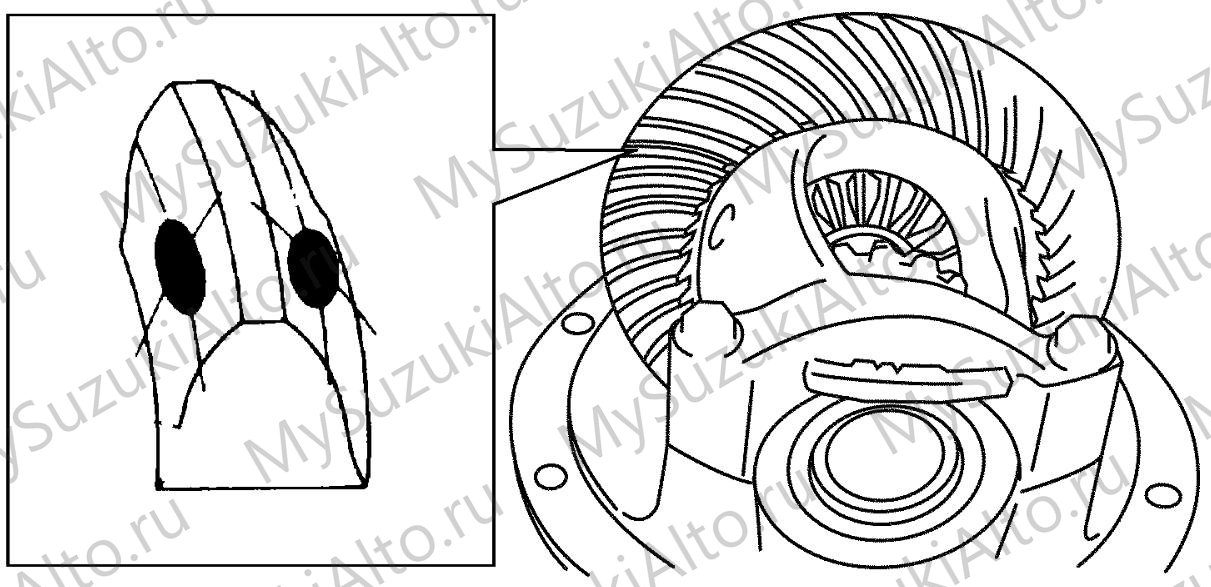

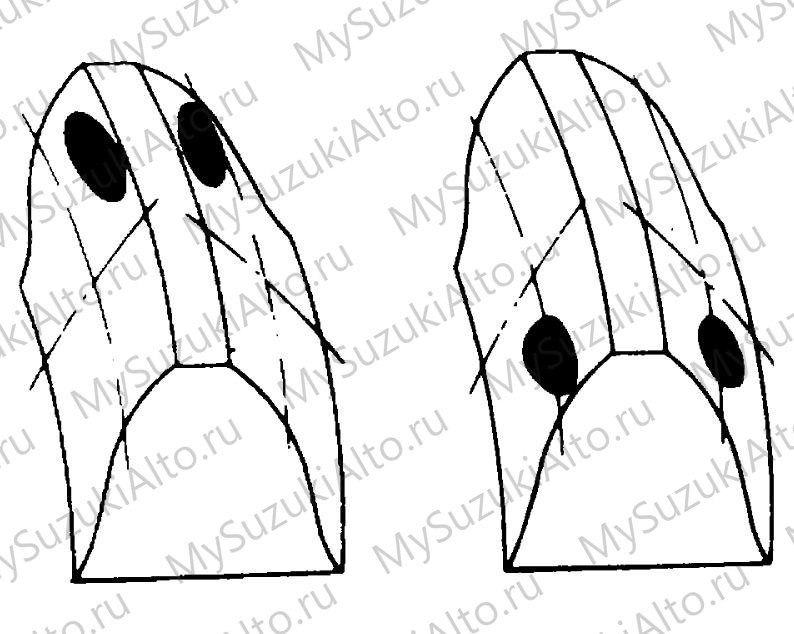

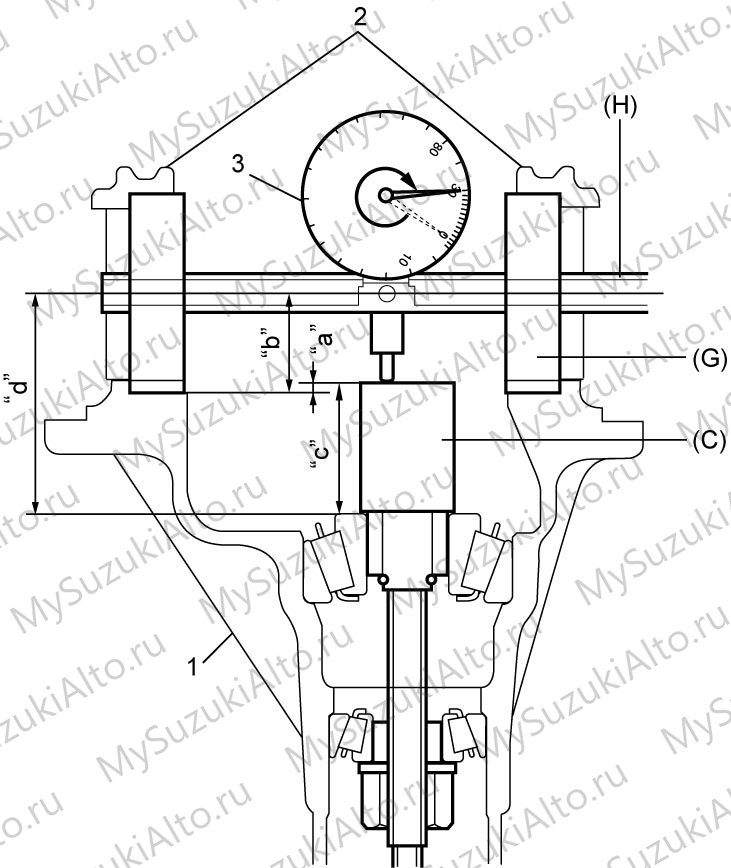

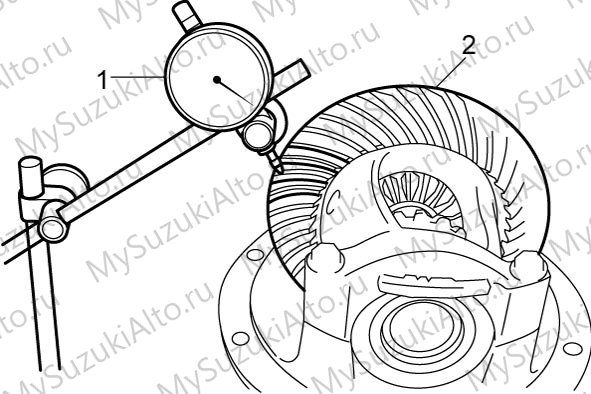

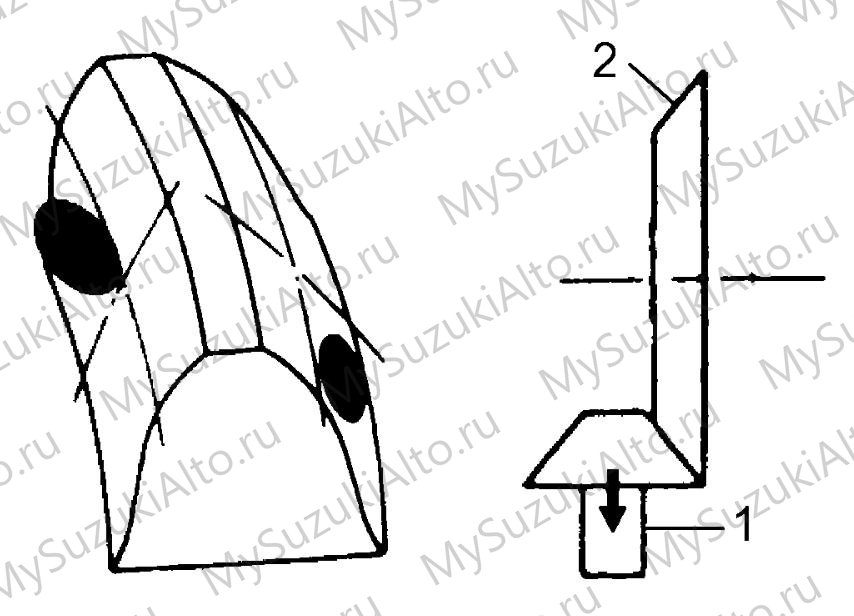

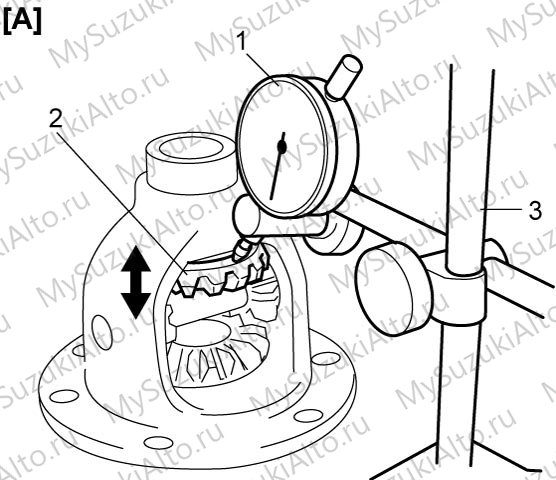

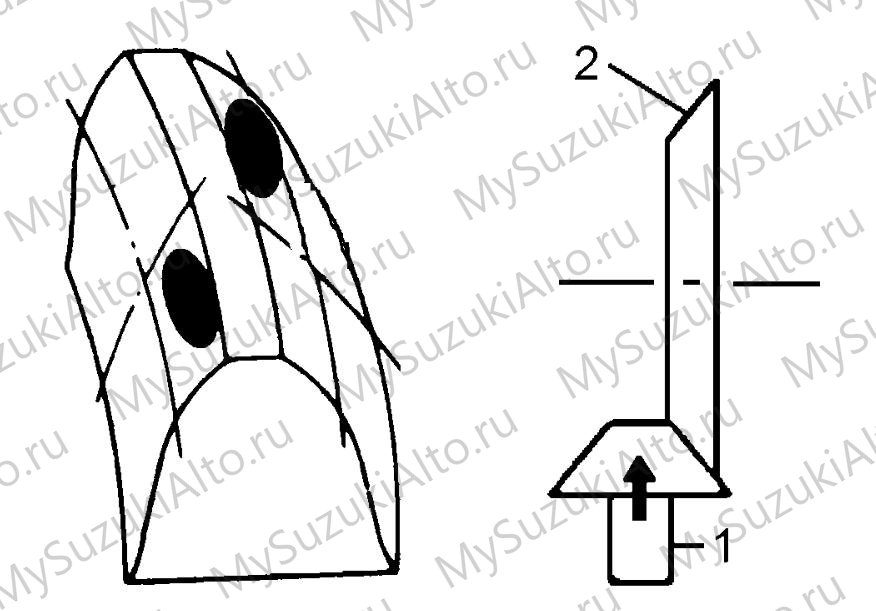

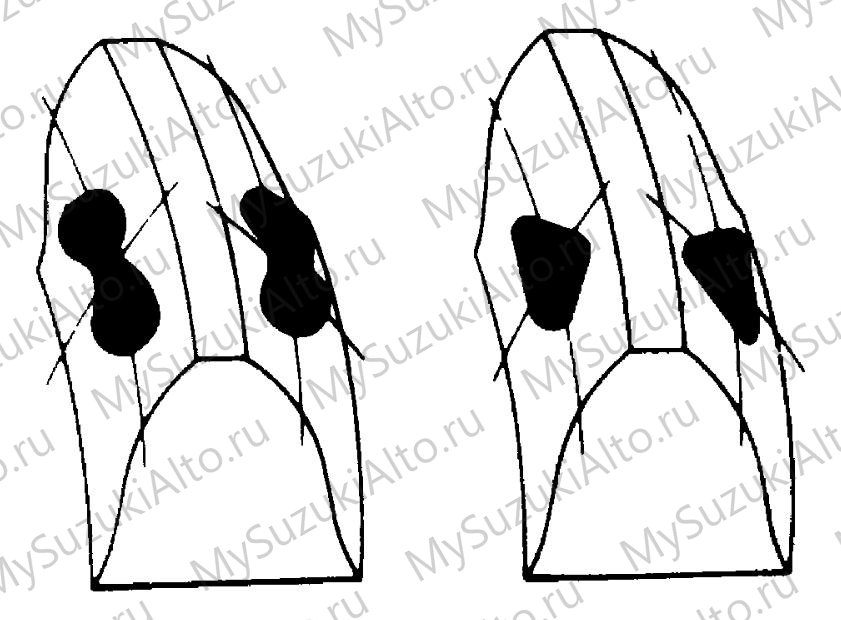

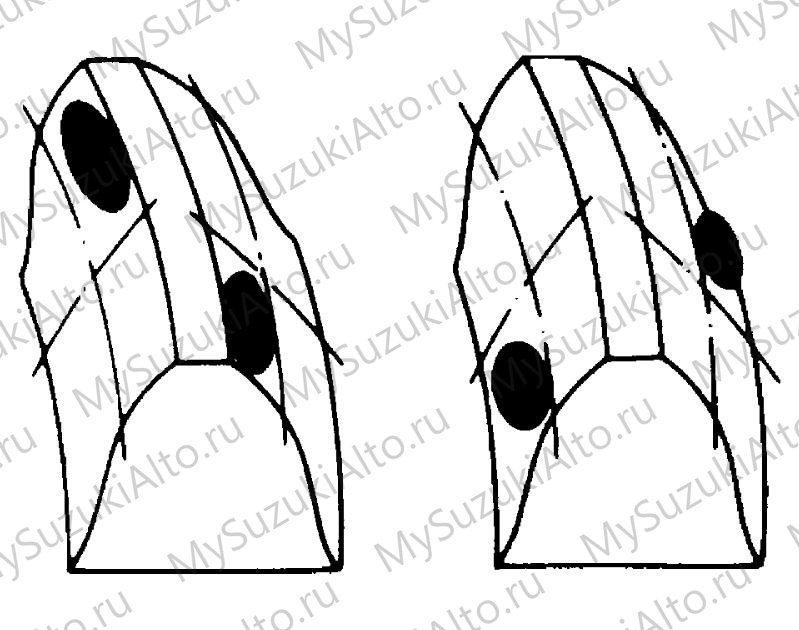

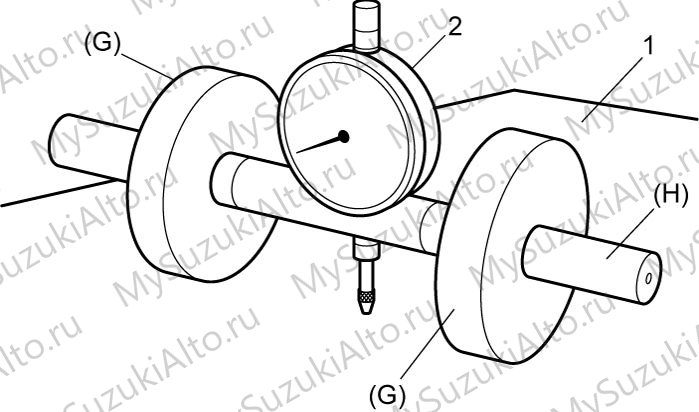

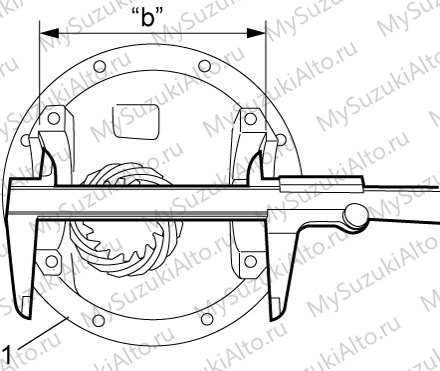

Постоянный шум шестерён или шум на выбеге указывает на износ или неправильную регулировку зацепления.

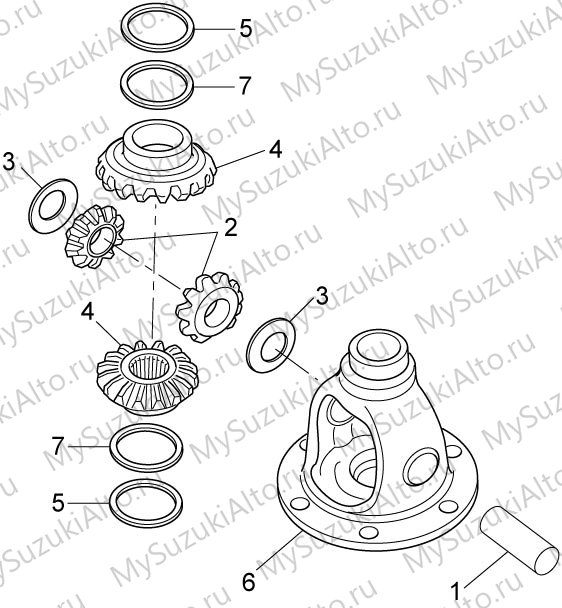

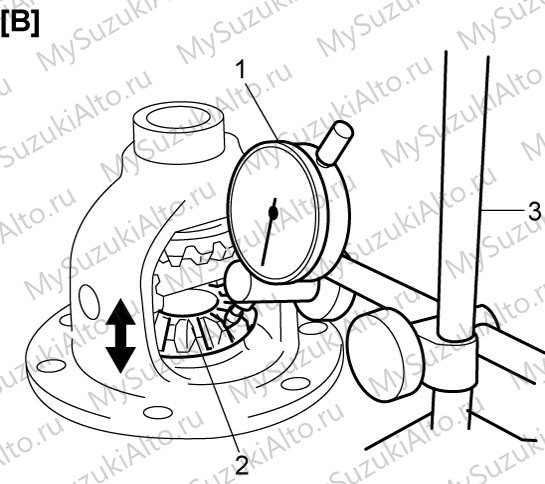

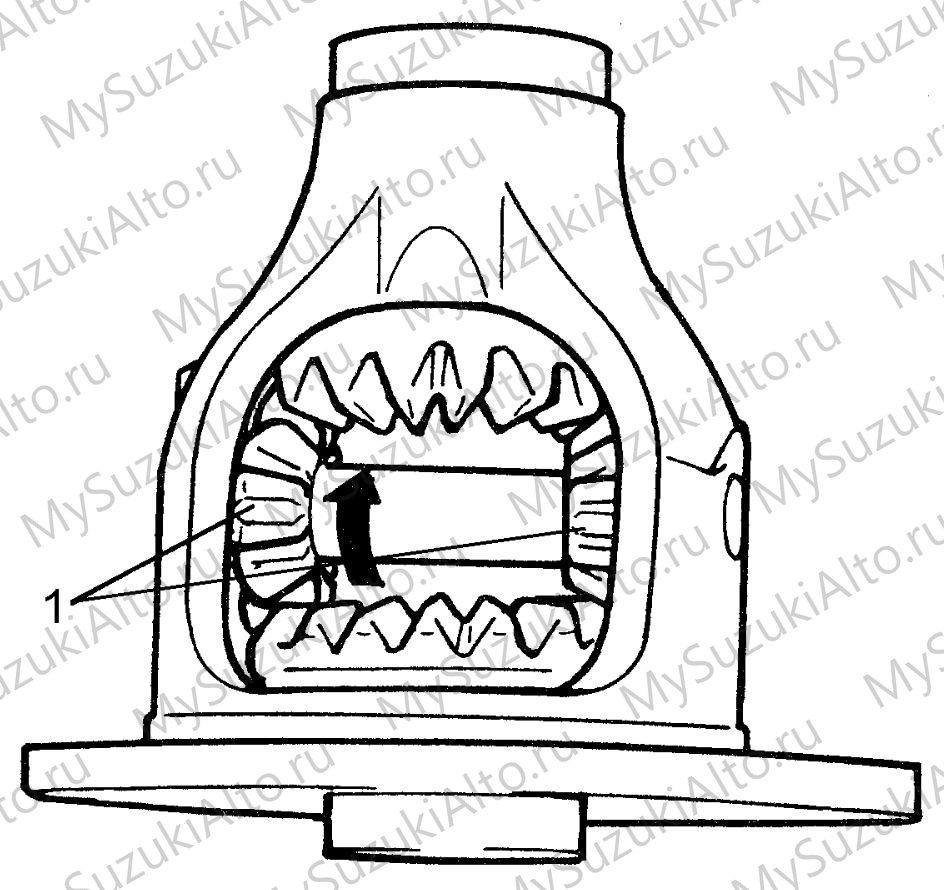

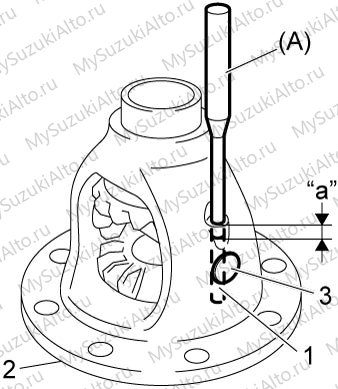

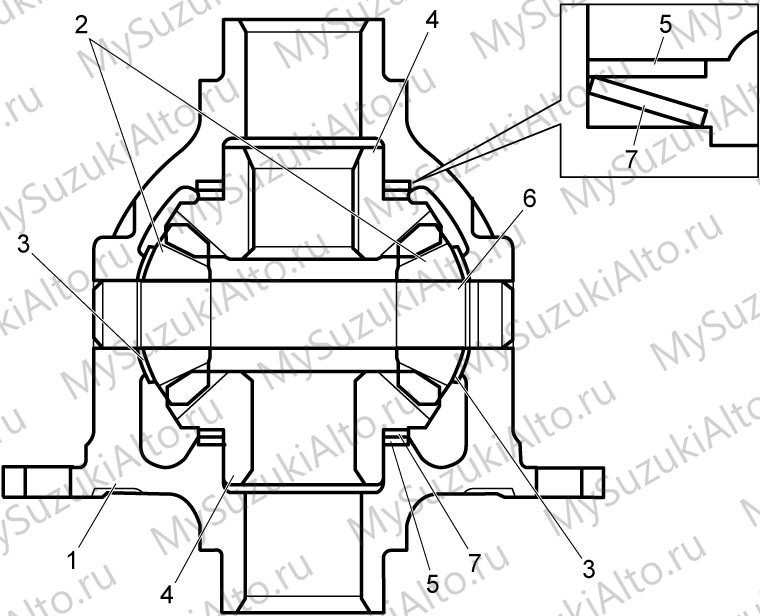

Шум в поворотах указывает на неисправность дифференциала.
Масло редукторов
Suzuki four-wheel super gear oil 75W-85, номер 99000-22B30

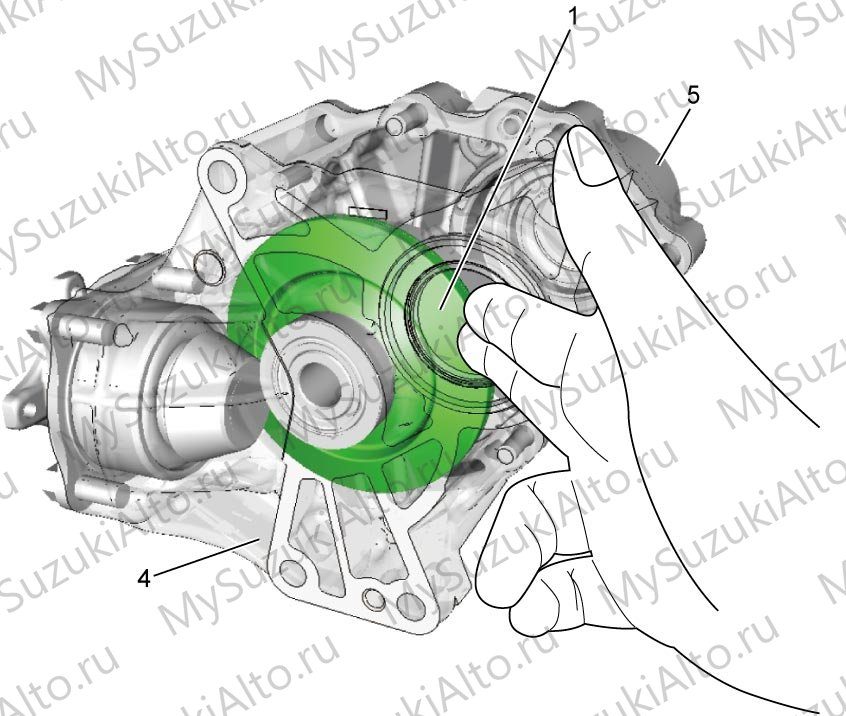

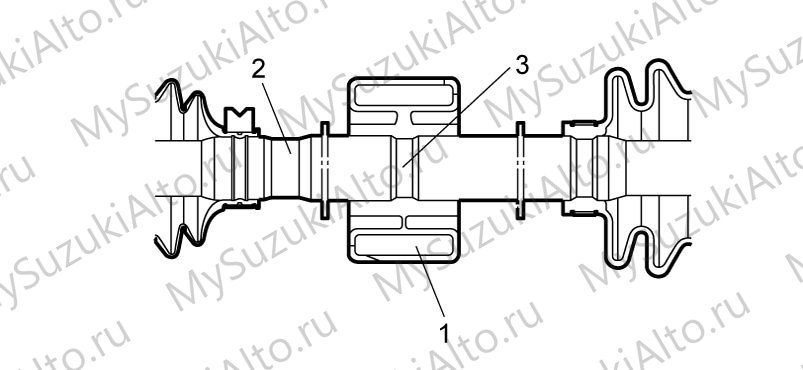

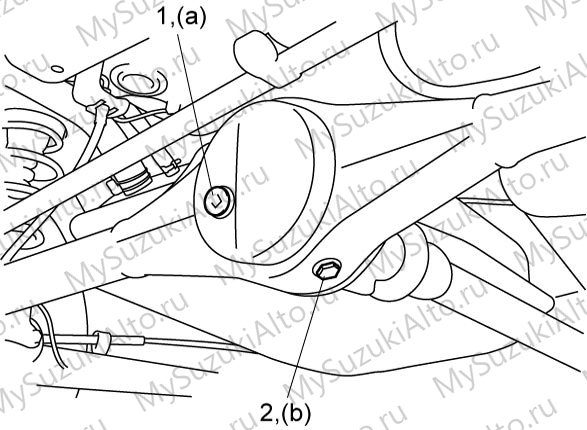

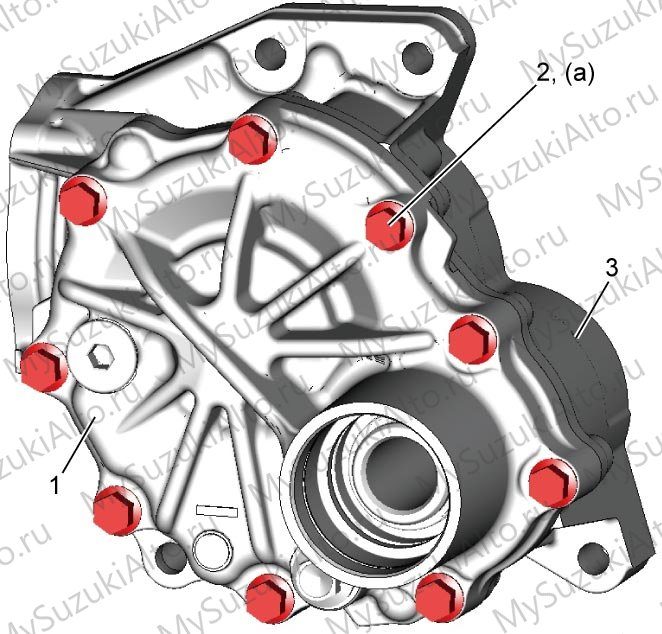

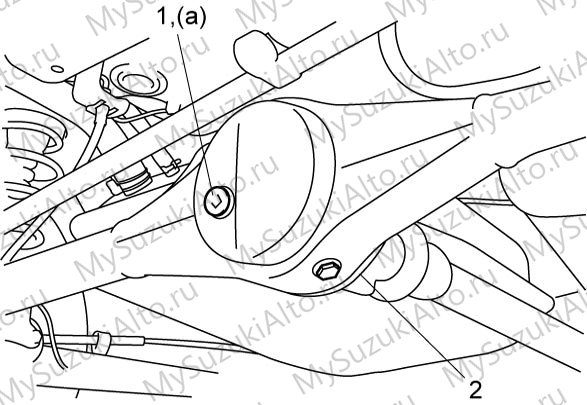

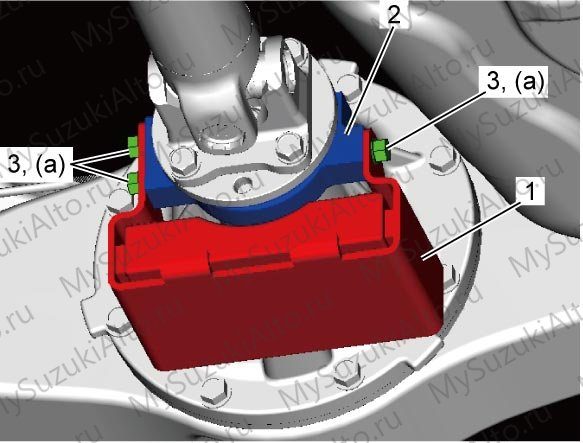

Масло в переднем и заднем редукторах проверяется и заменяется по уровню заливной пробки; передняя и задняя части описаны отдельными процедурами. Демпфер картера редуктора снимается и устанавливается отдельно на исполнениях 5M/T и AGS.

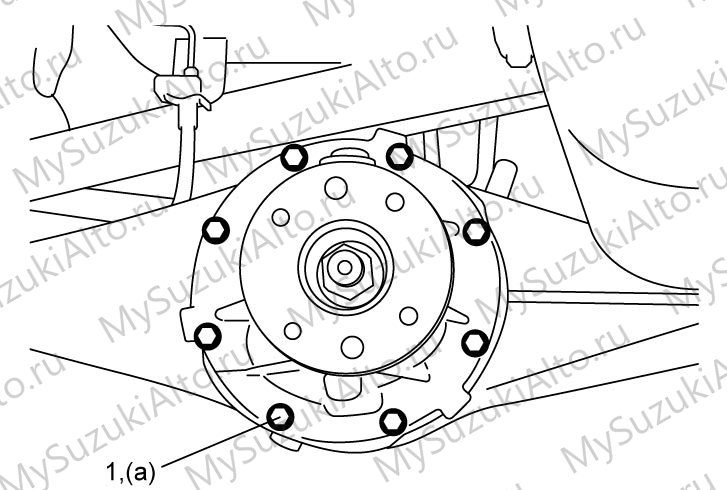

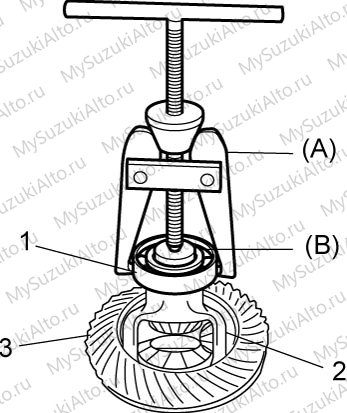

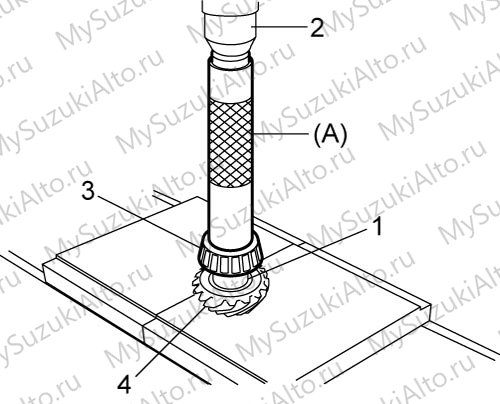

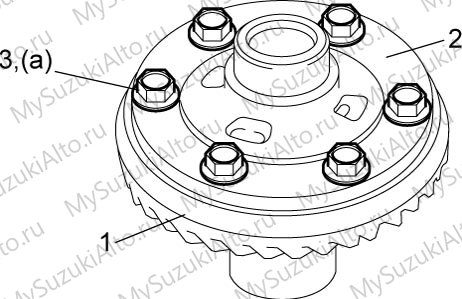

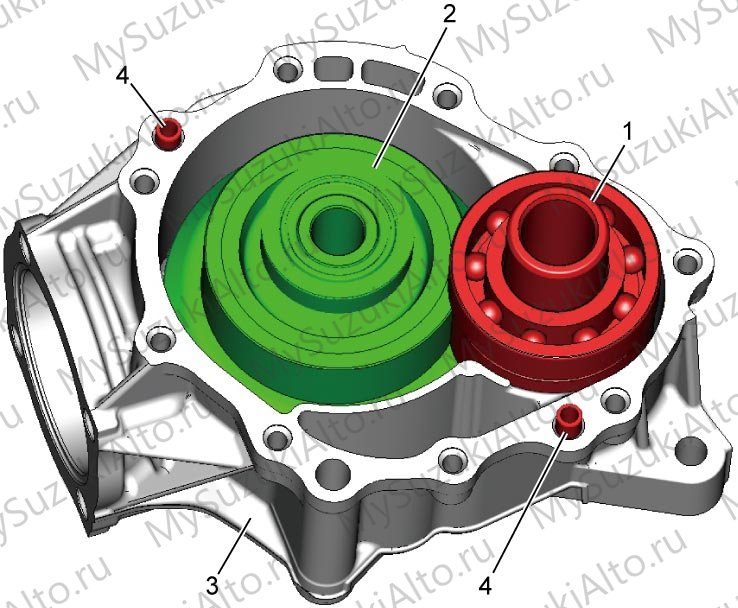

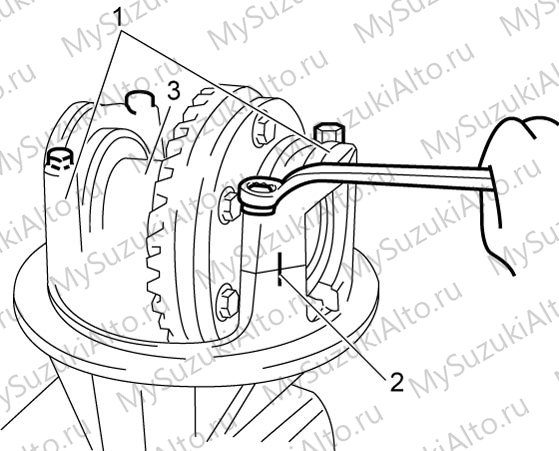

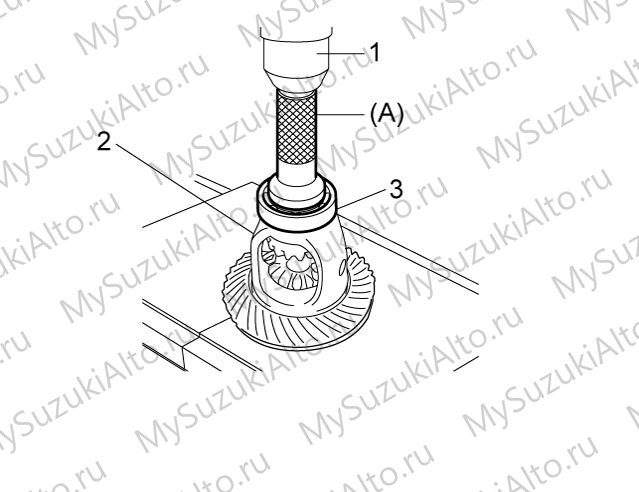

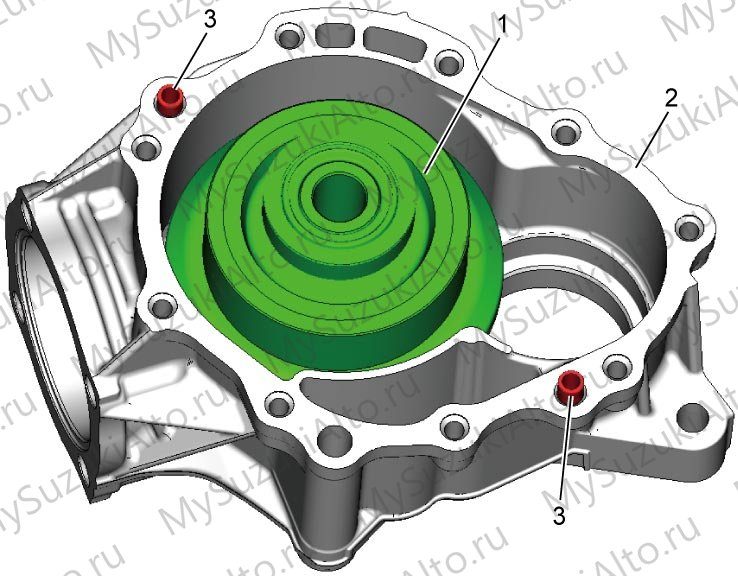

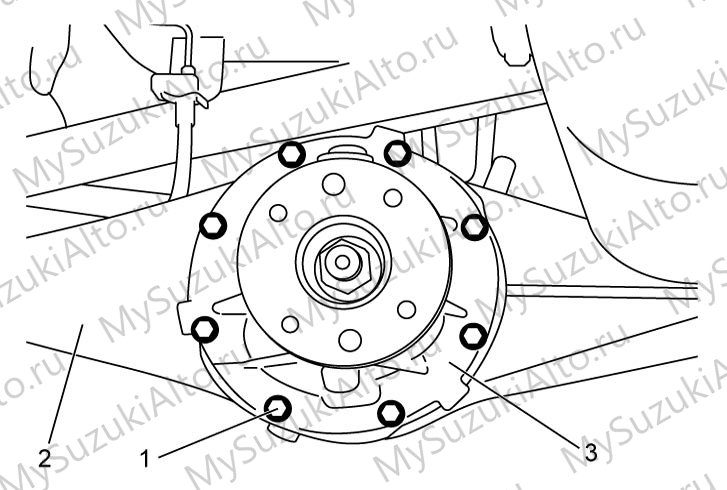

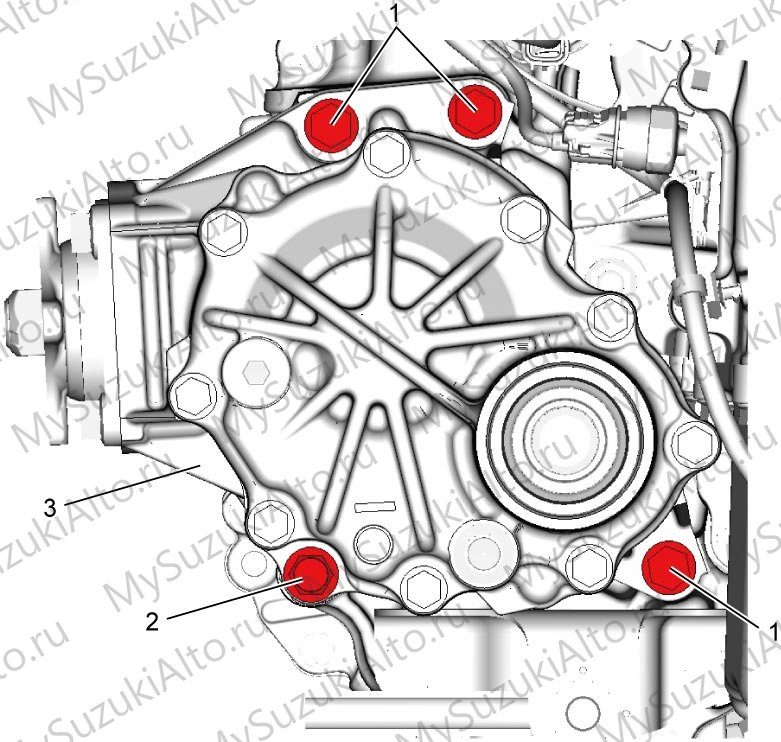

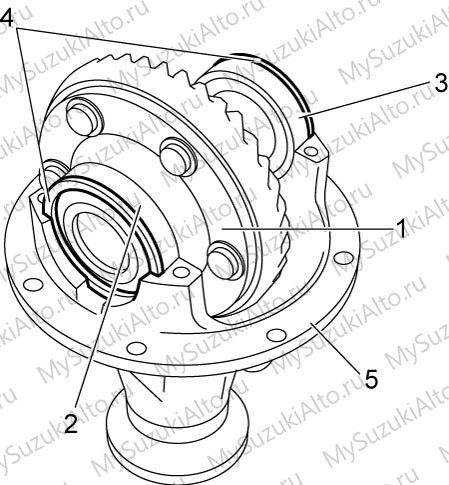

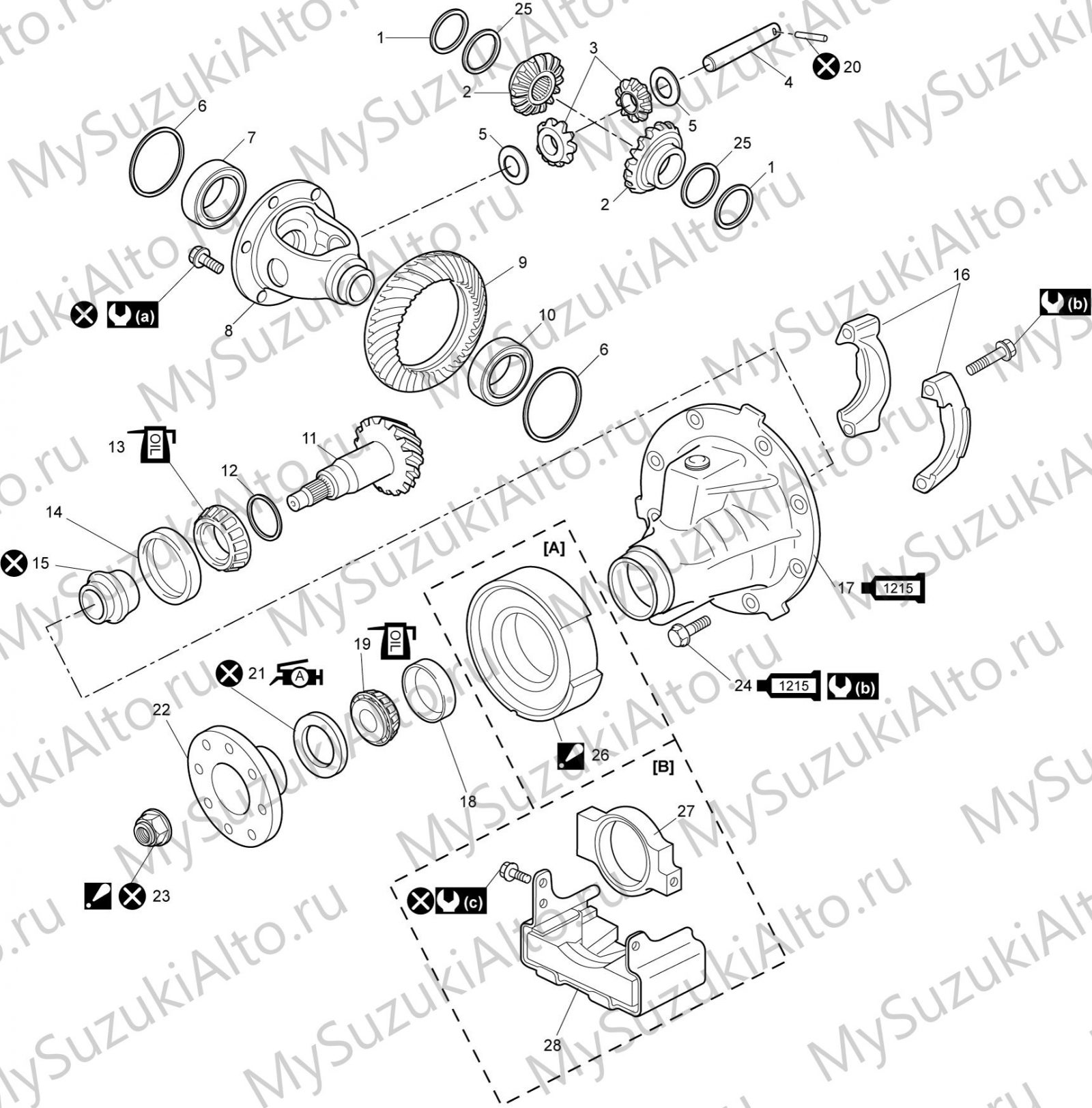

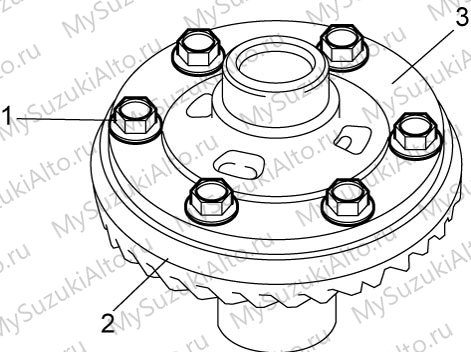

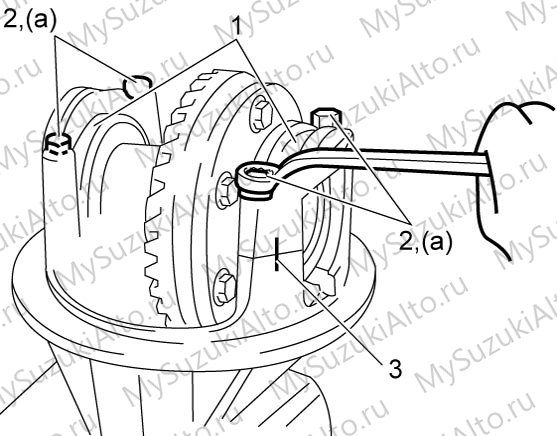

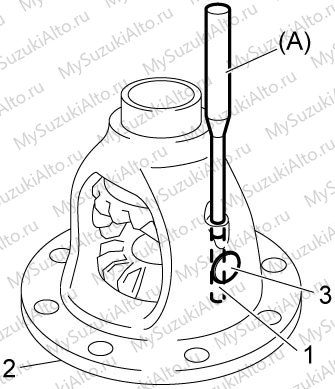

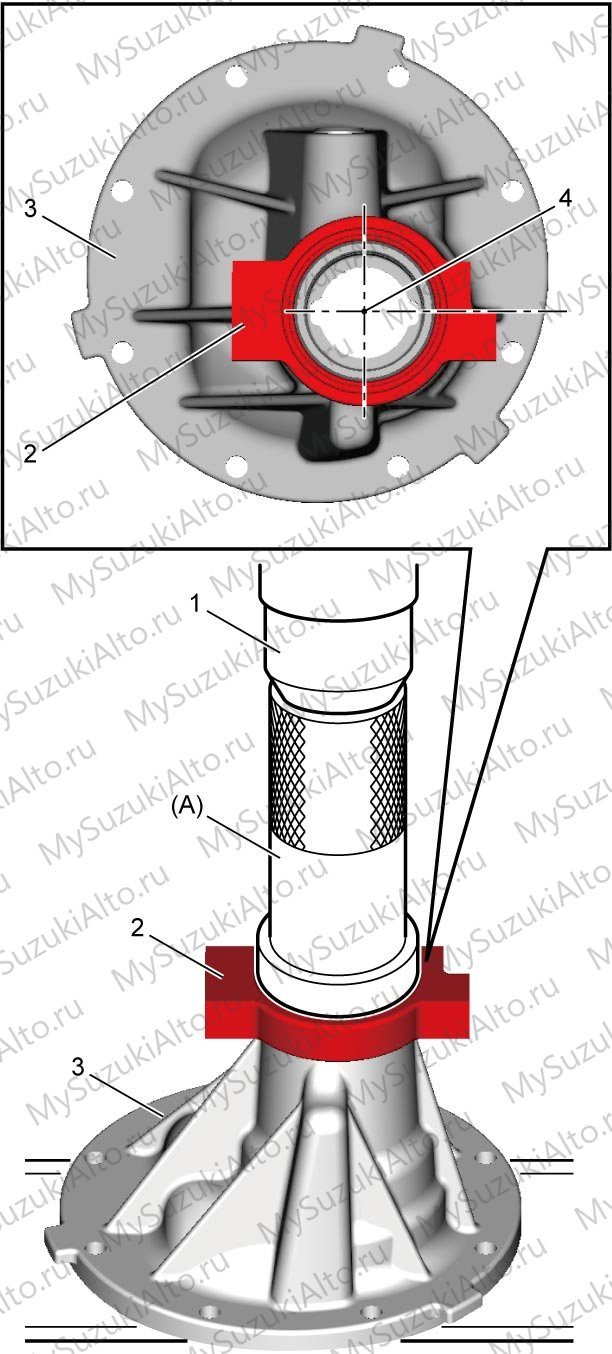

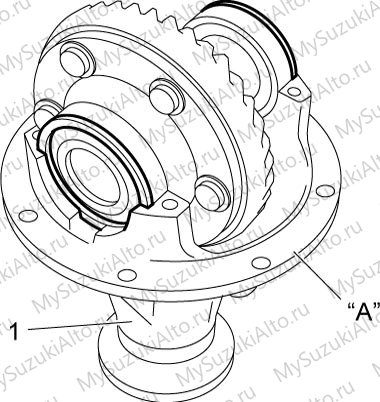

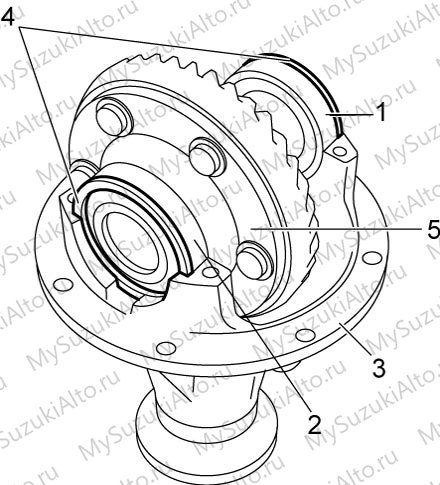

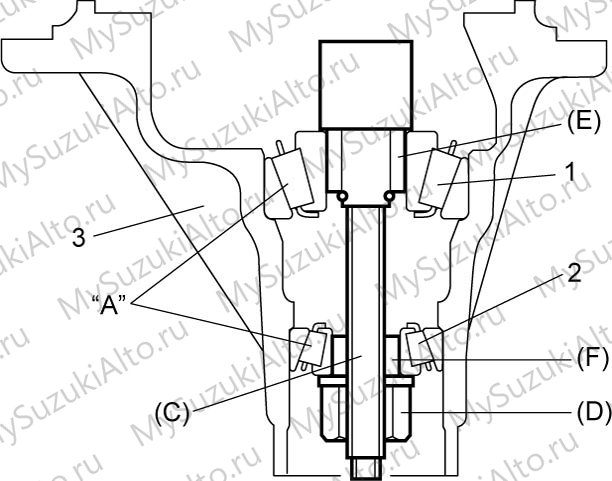

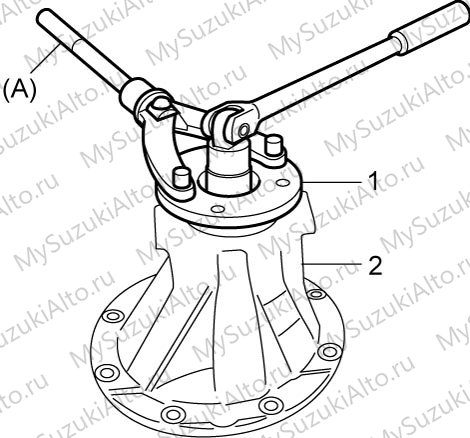

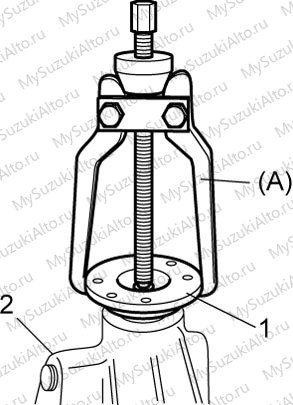

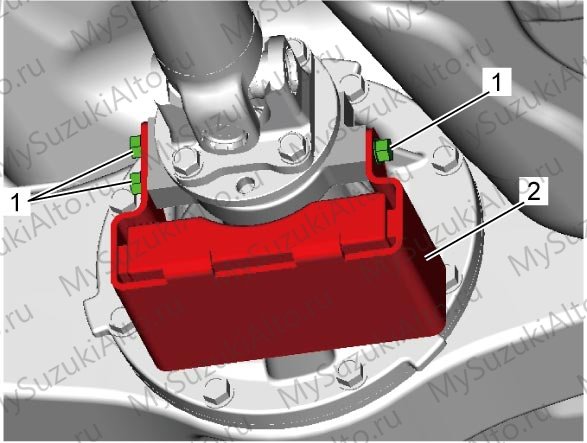

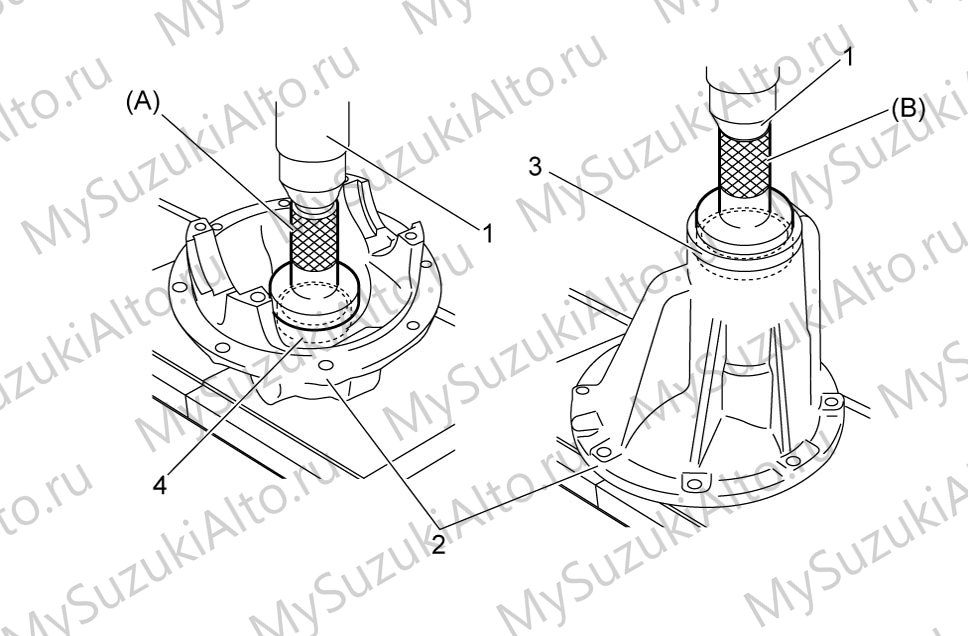

Демпфер картера редуктора: крепление на исполнениях 5M/T и AGSЭлементы заднего редуктора: картер, крышки подшипников дифференциала

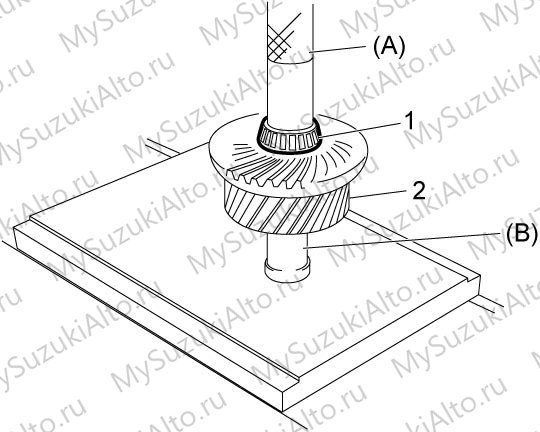

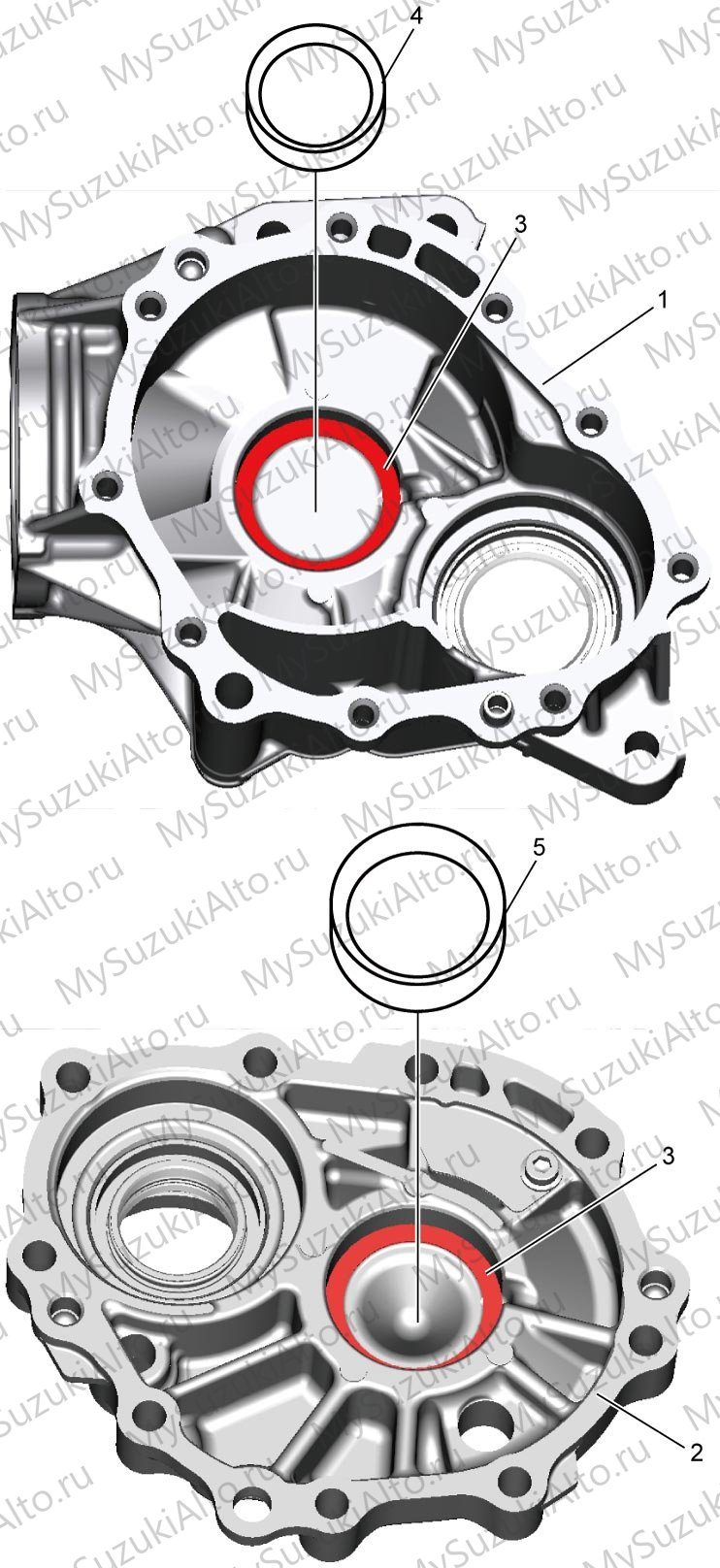

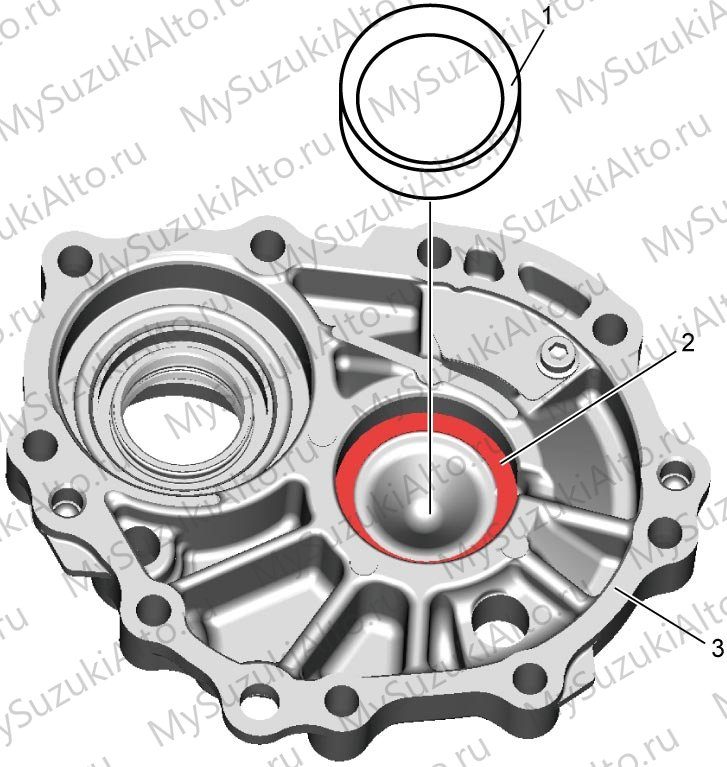

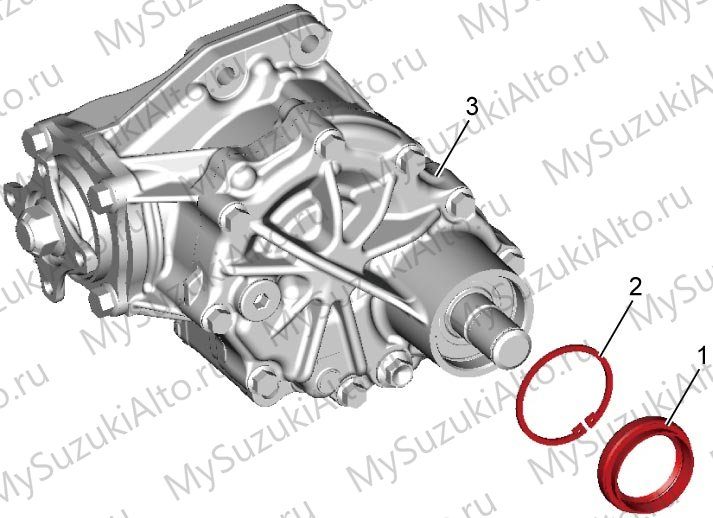

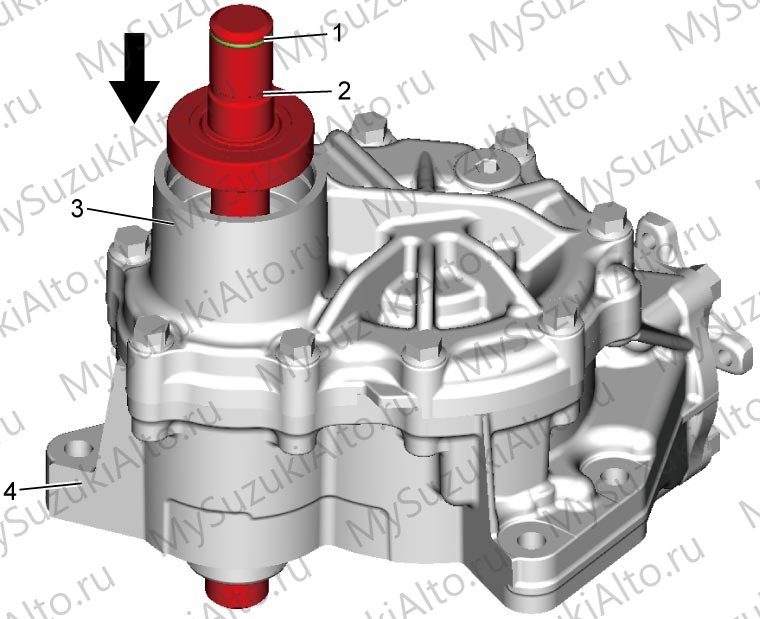

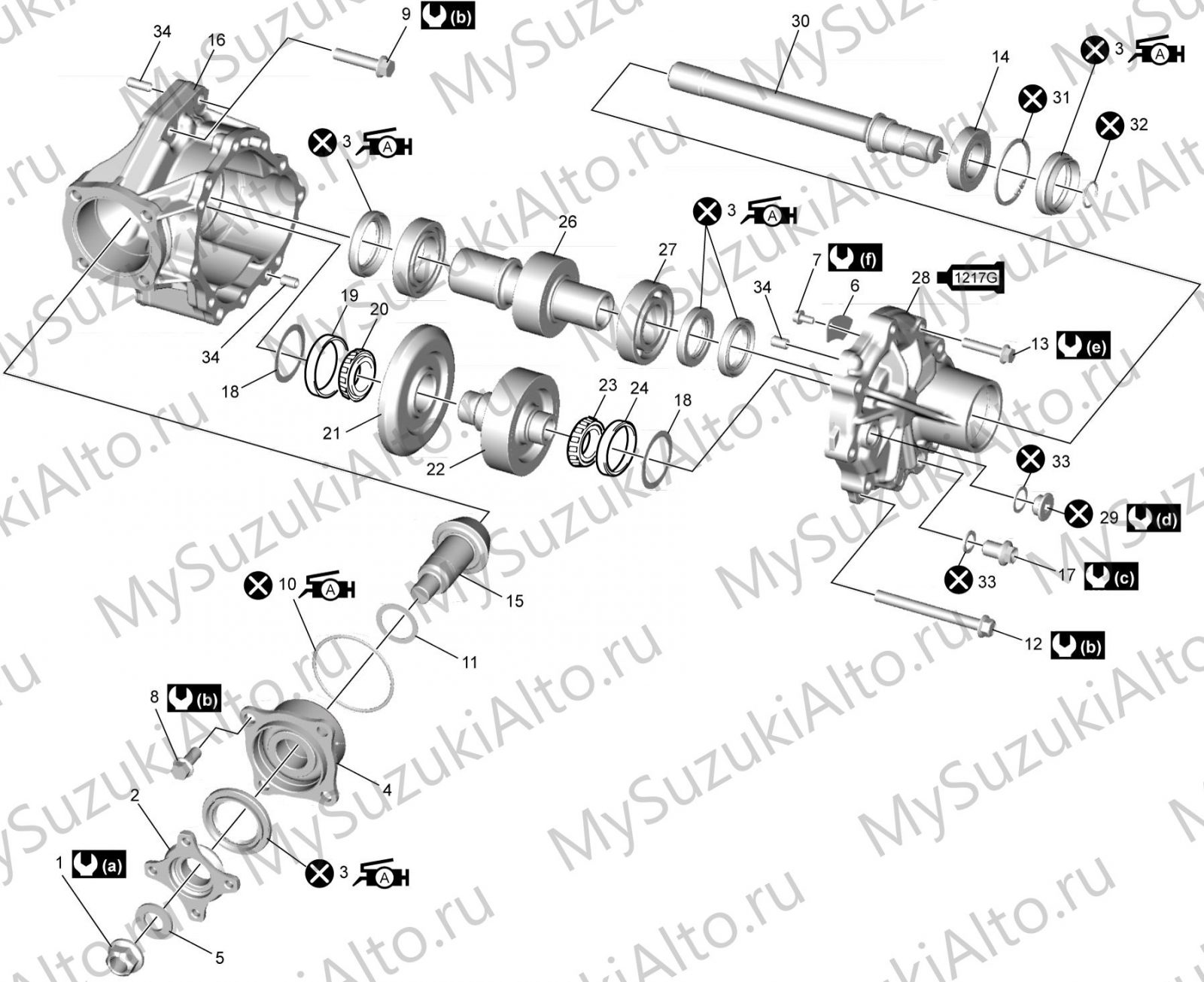

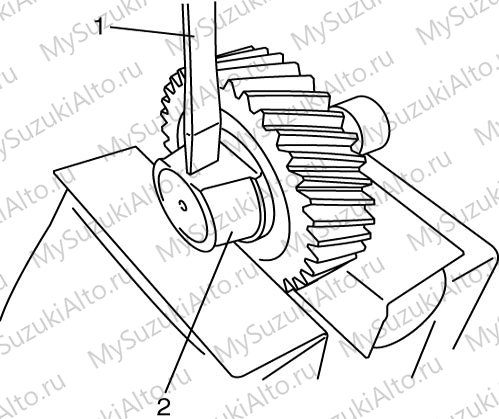

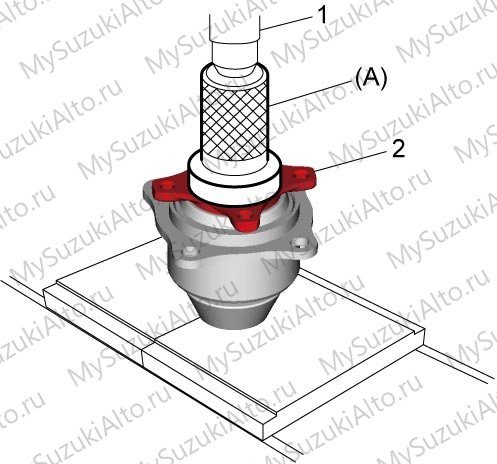

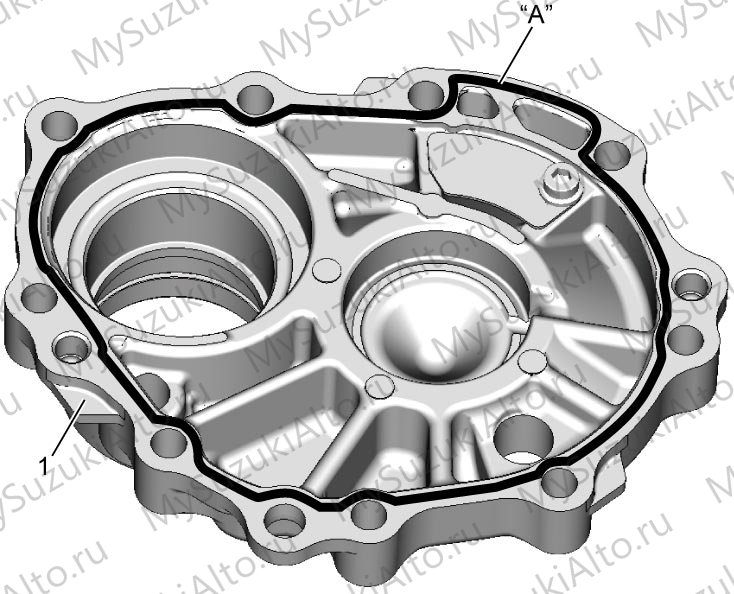

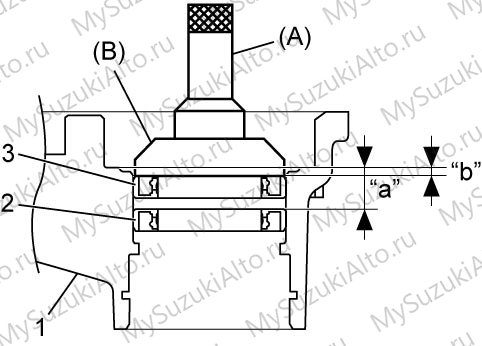

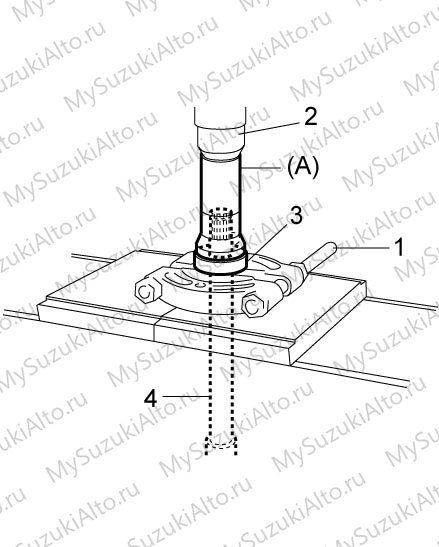

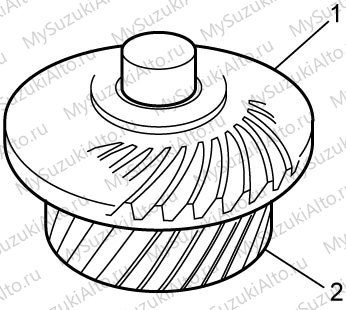

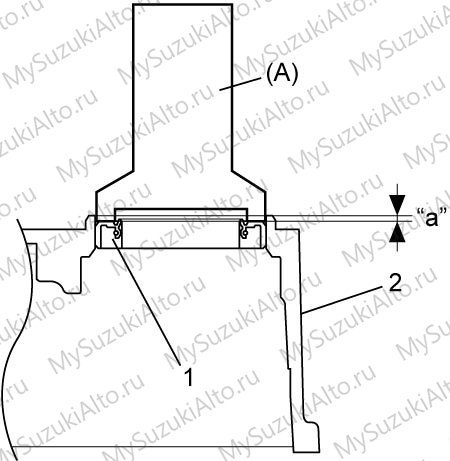

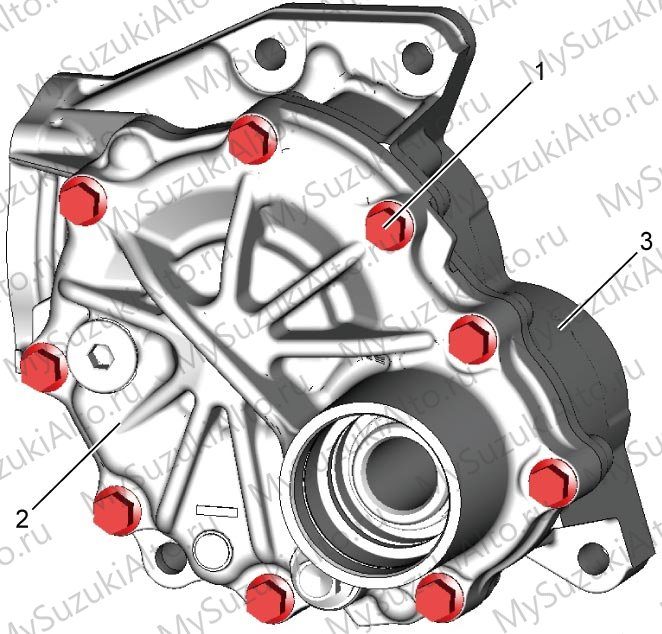

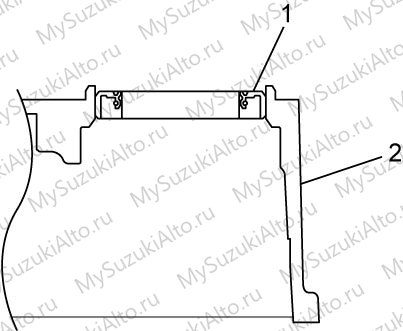

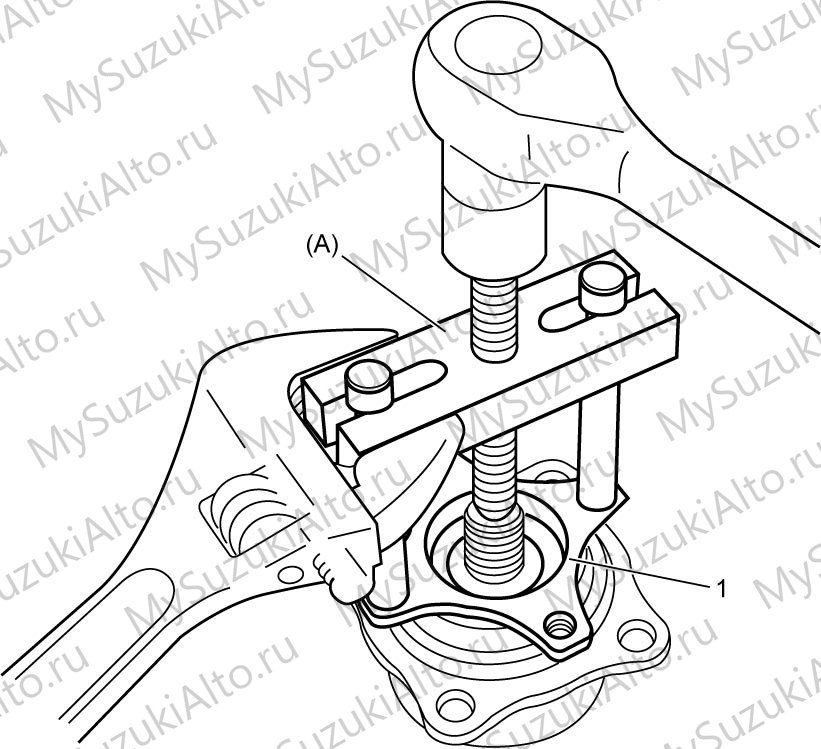

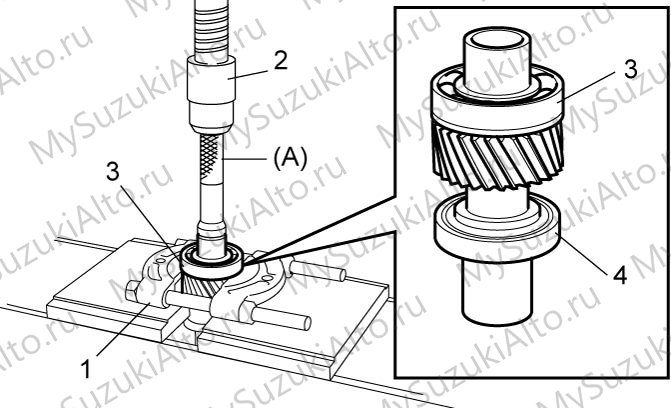

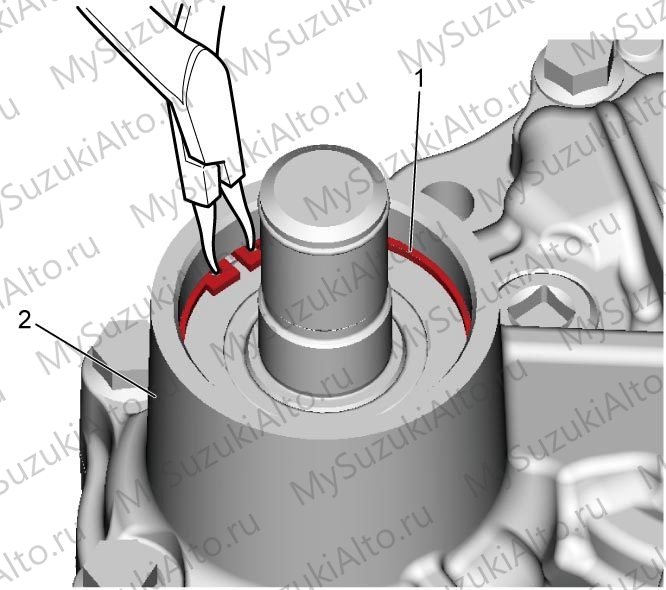

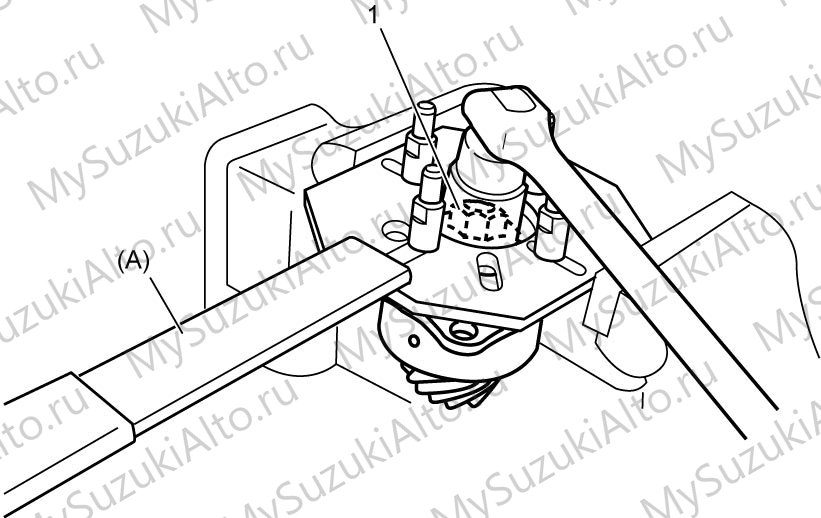

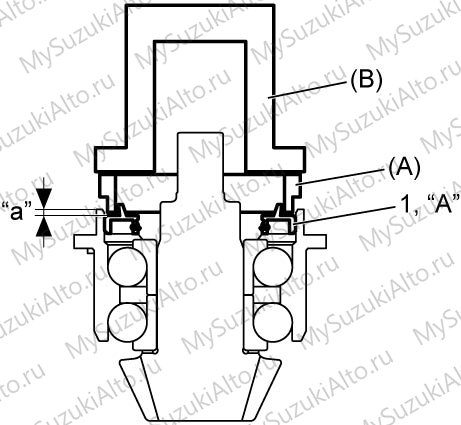

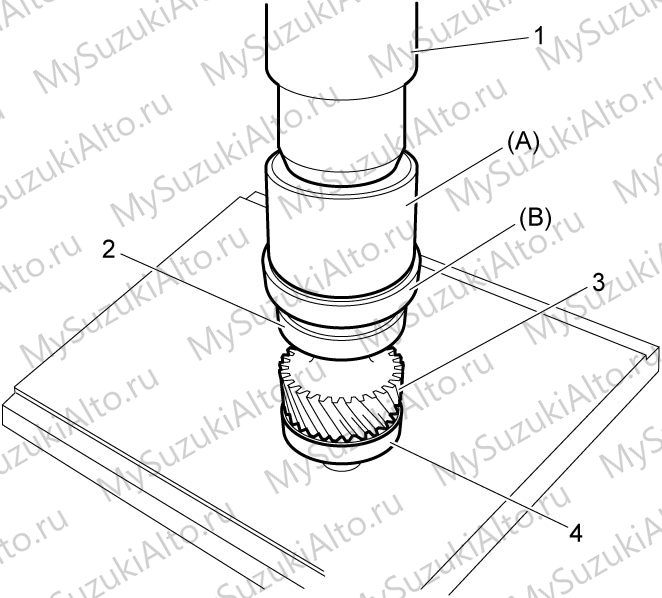

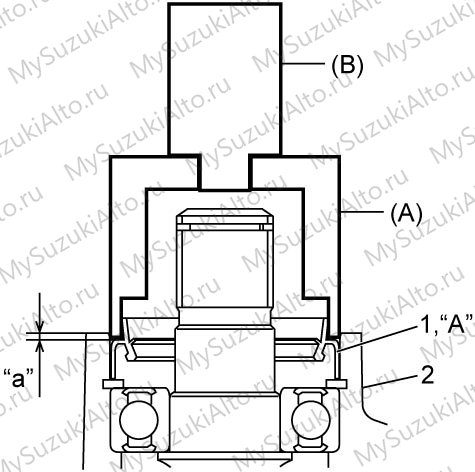

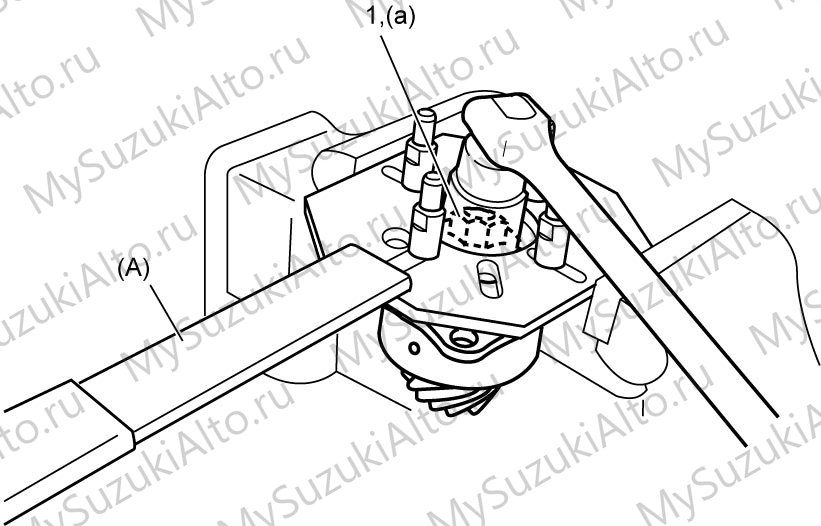

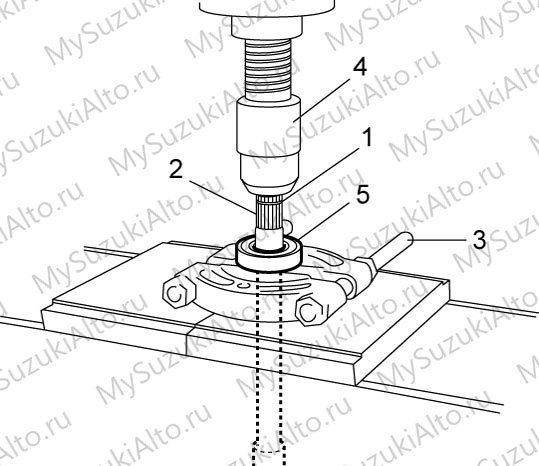

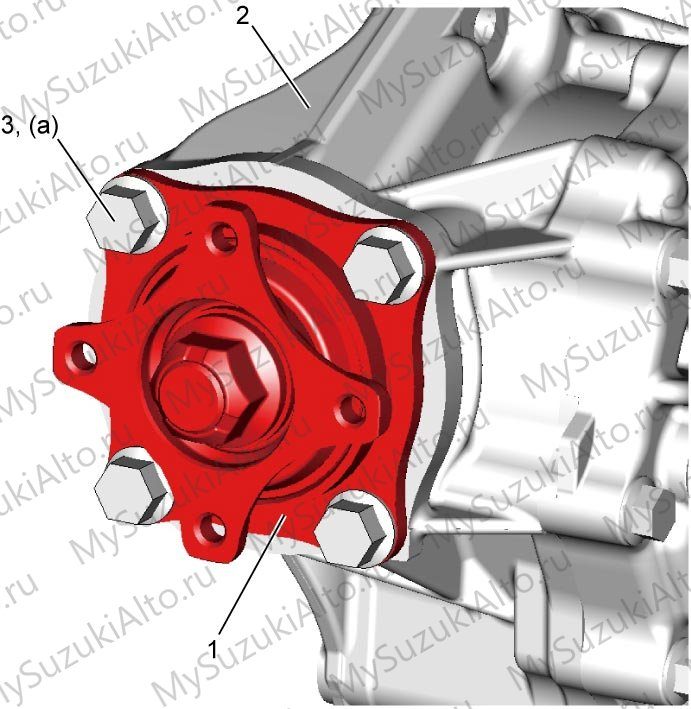

Раздаточная коробка (4WD)

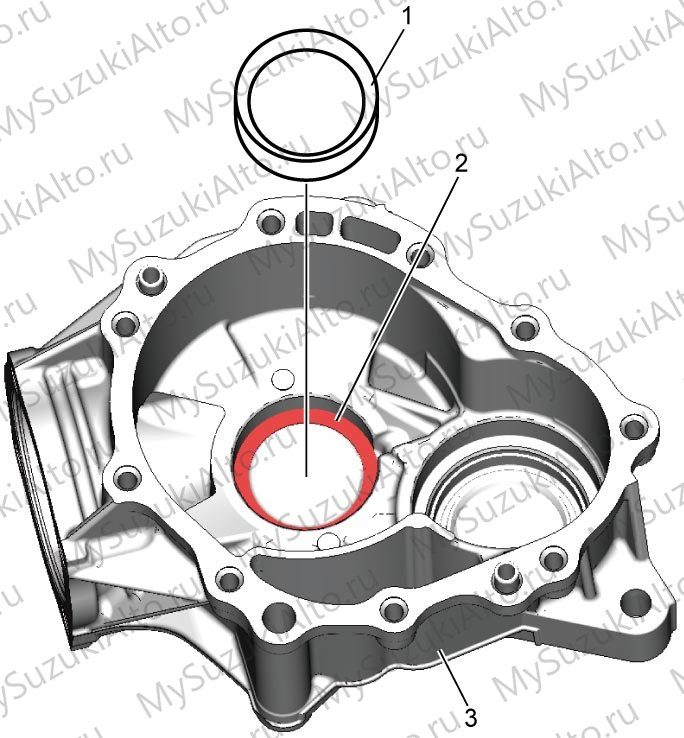

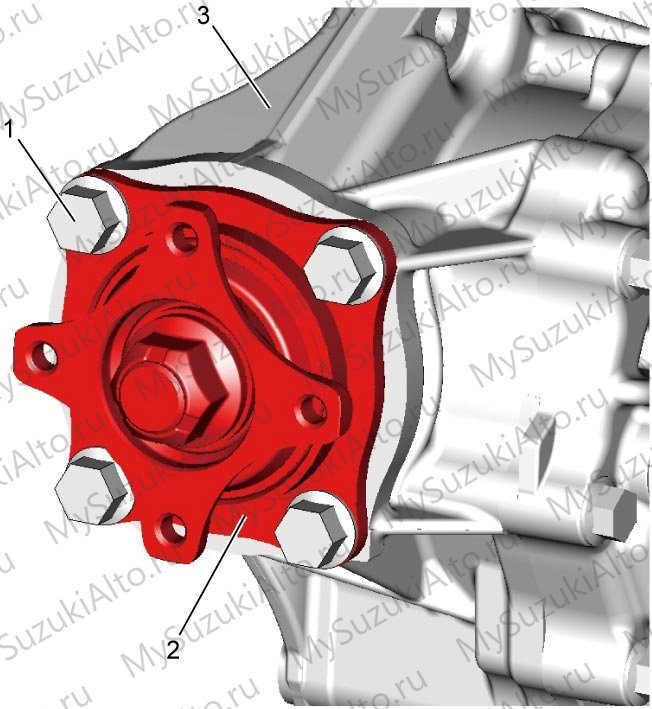

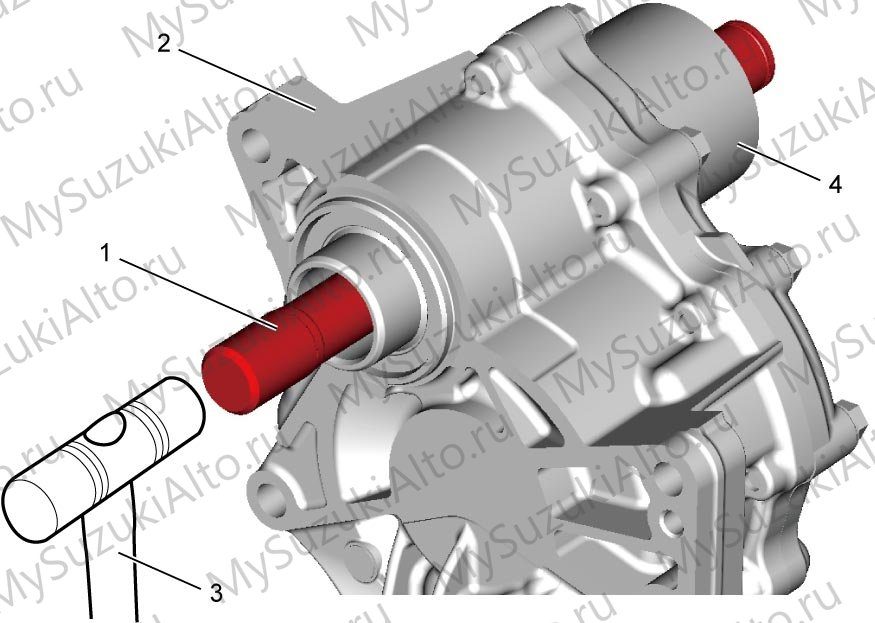

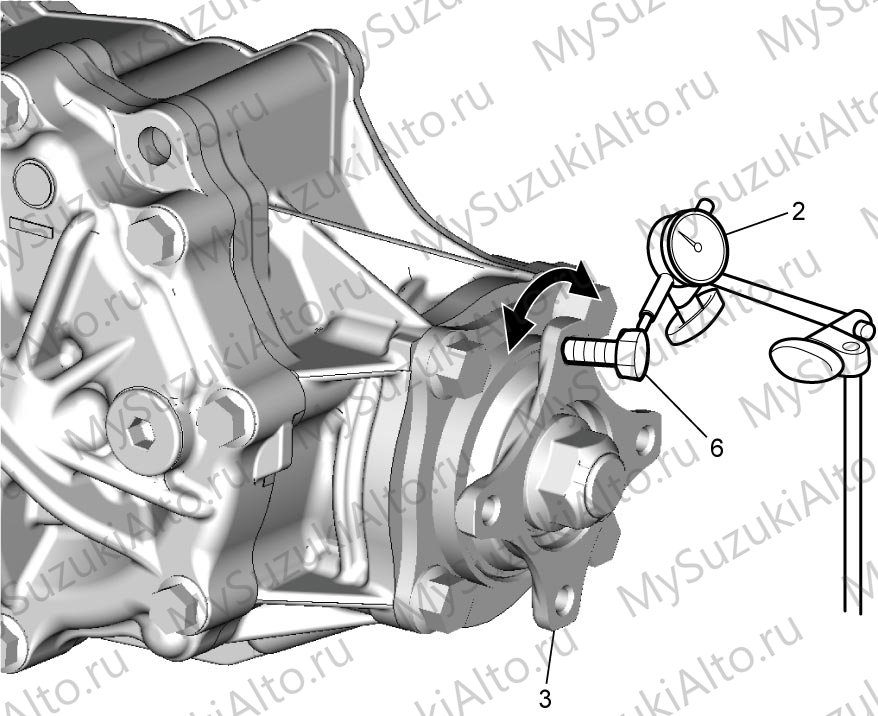

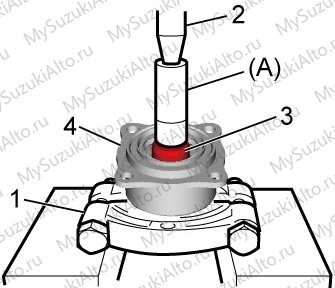

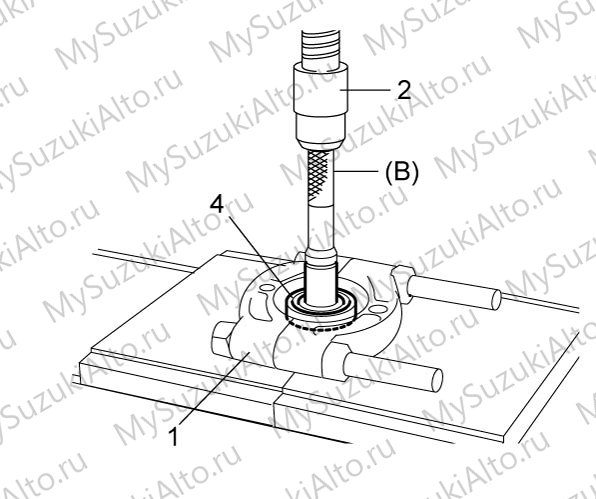

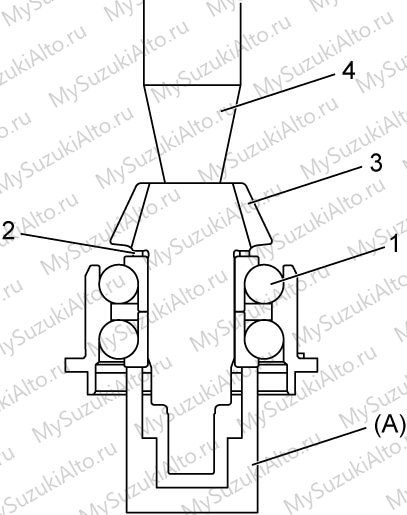

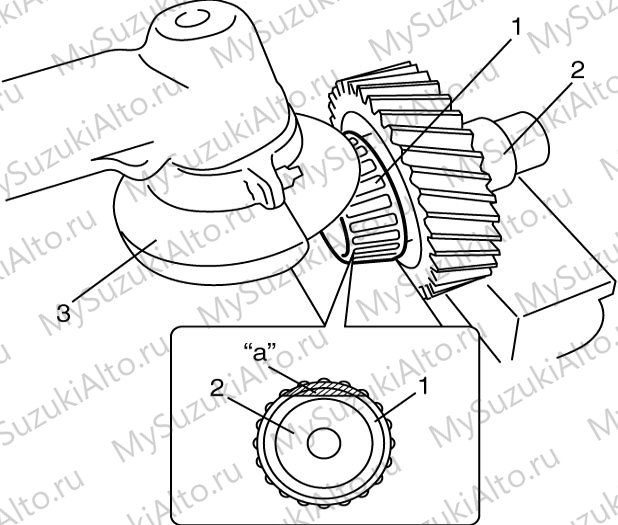

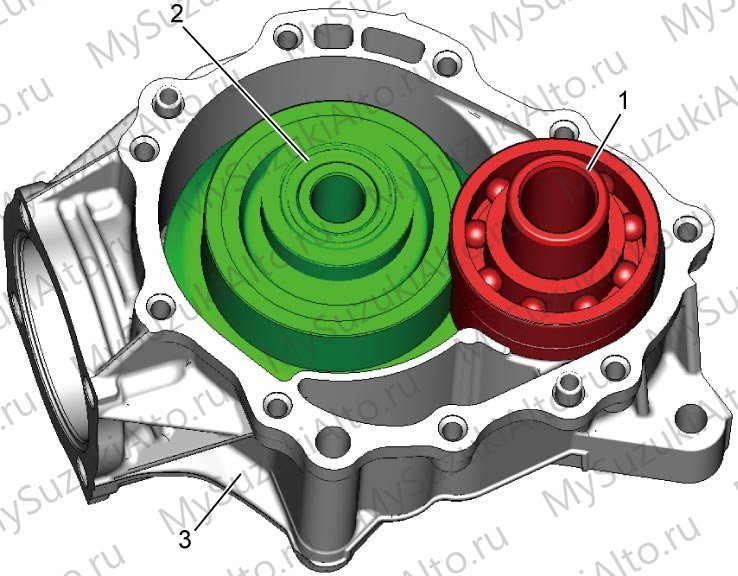

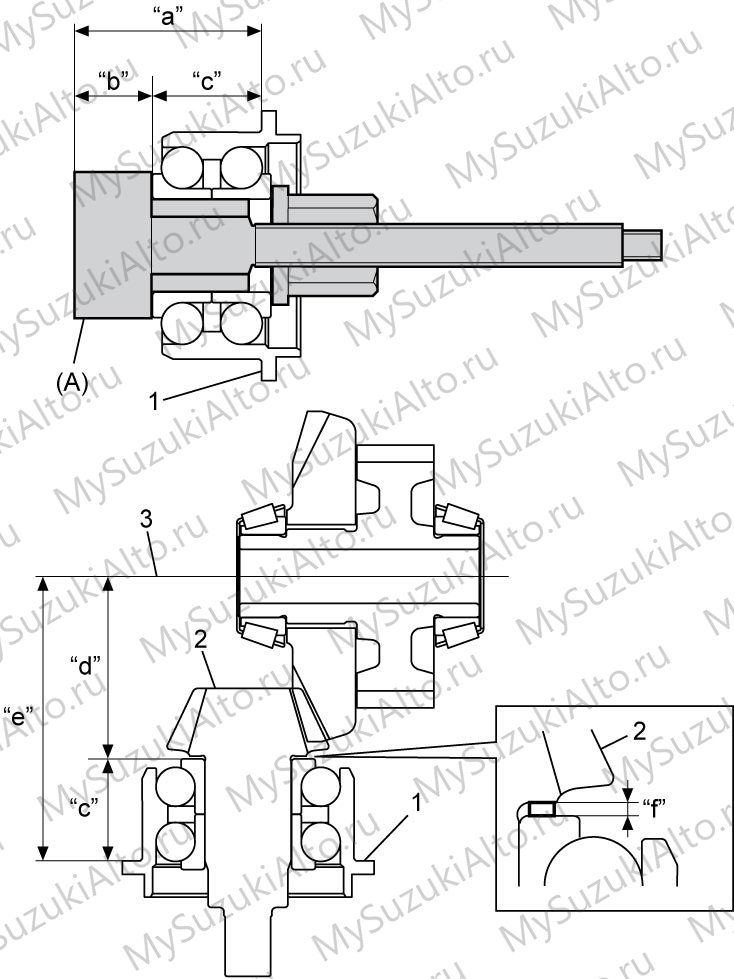

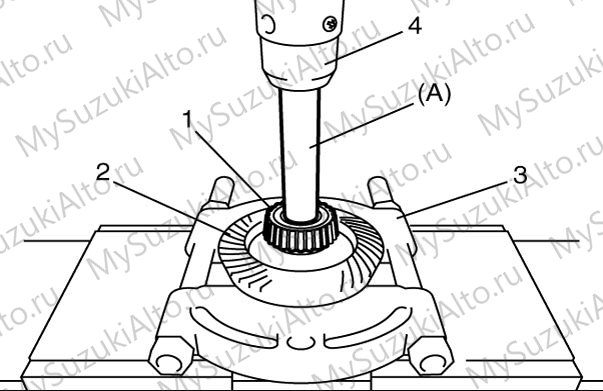

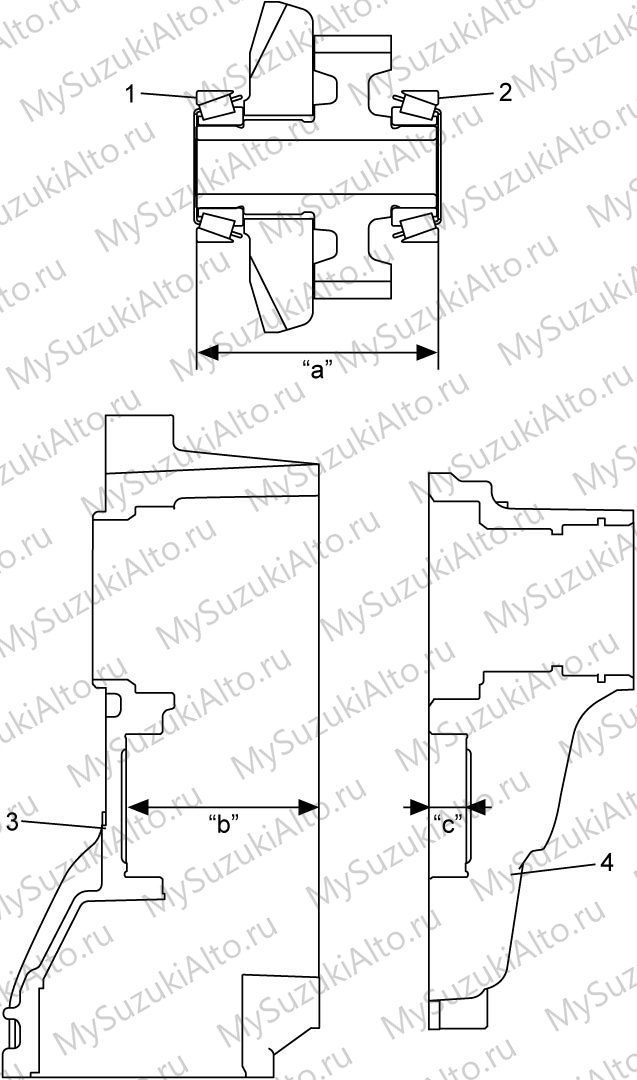

Диагностика по симптомам: посторонний шум проверяется по подшипникам и зацеплению шестерён раздатки.

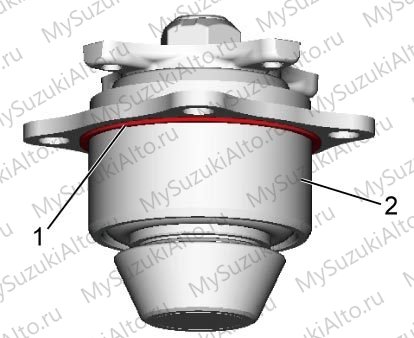

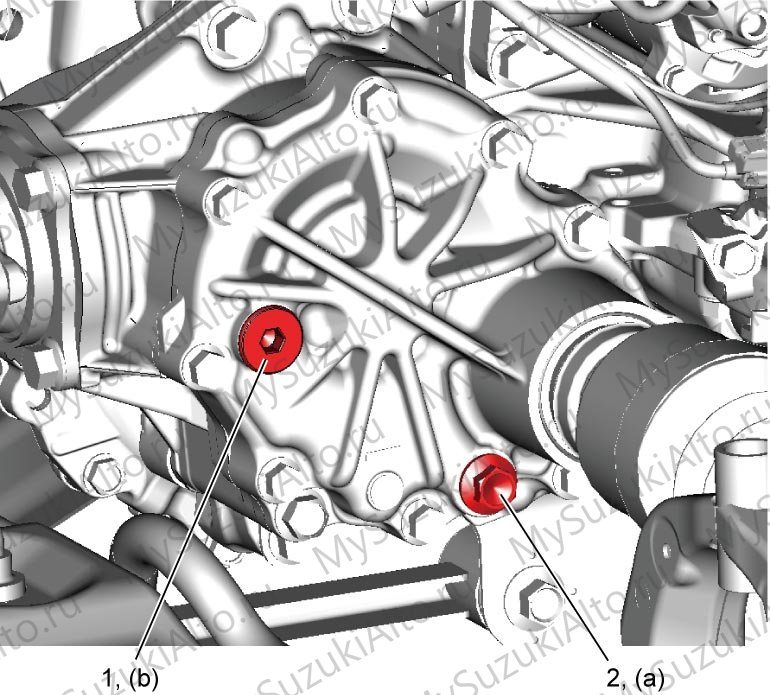

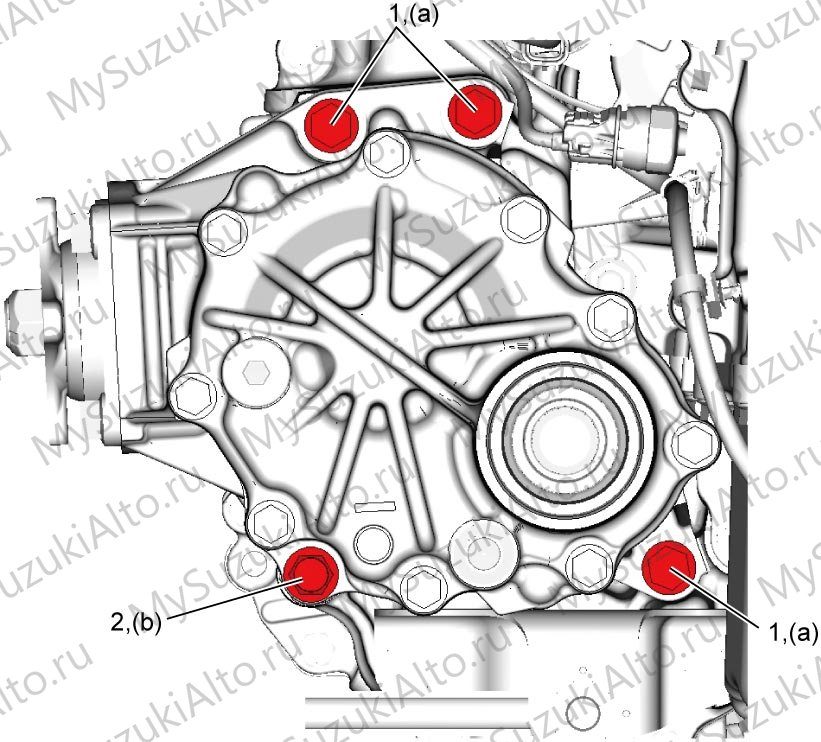

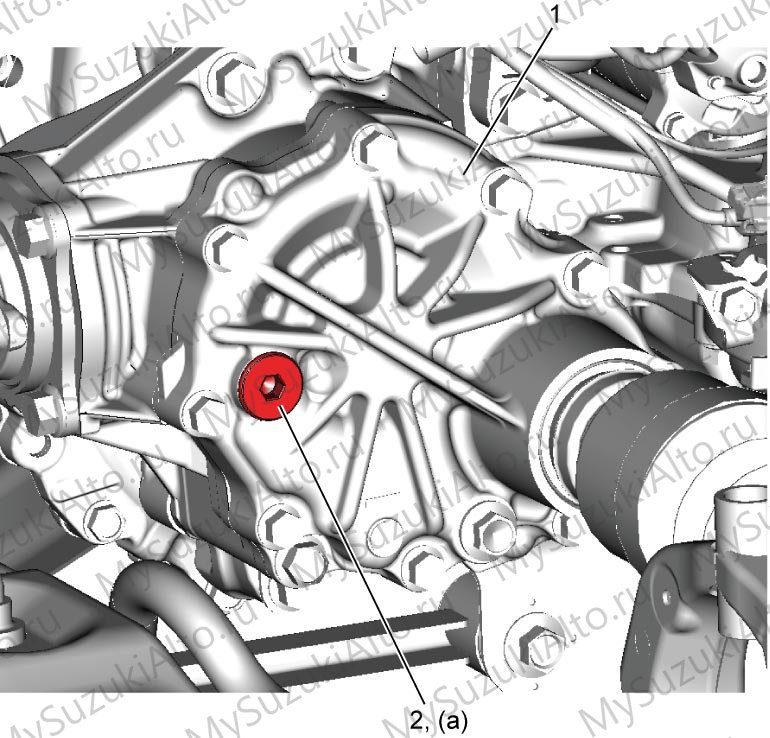

Масло раздаточной коробки проверяется и заменяется через заливную и сливную пробки; применяется масло Suzuki four-wheel super gear oil 75W-85 (99000-22B30).
