Вариатор CVT (Jatco JF015e) Suzuki Alto HA36: жидкость, проверки, ремонт

Раздел 5E заводского руководства: устройство вариатора, жидкость и её уровень, дорожный и стоп-тест, проверка давления, снятие коробки, гидроблок и маслоохладитель.

Вариатор Suzuki Alto HA36 — бесступенчатая коробка Jatco JF015e с гидротрансформатором, двумя шкивами с цепью, вспомогательной двухступенчатой передачей и электронным управлением через TCM. Раздел 5E описывает жидкость, проверки, диагностику и ремонт агрегата.

Устройство и управление

• Гидротрансформатор с блокировкой, ведущий и ведомый шкивы, цепь, вспомогательная передача с пакетами (низкая и высокая передача с тормозом заднего хода).
• Гидроблок с соленоидами давления линии, ведущего шкива, низкой передачи, высокой передачи с тормозом заднего хода, блокировки гидротрансформатора и с датчиком вторичного давления.
• Датчики: частоты вращения ведущего и ведомого шкивов, скорости автомобиля, температуры жидкости CVT, давления; выключатели диапазонов, режима S и положения P.
• Управление выполняет TCM, обмениваясь данными с ECM, ESP и BCM по шине CAN; коды неисправностей приведены на странице AGS и CVT.

Жидкость CVT

• Периодическая замена жидкости CVT руководством не предусмотрена; долив и замена выполняются только при ремонте и обслуживании, и обязательно используется указанная жидкость.
• Проверка уровня выполняется перед любой диагностикой: автомобиль на ровной площадке, двигатель работает на холостом ходу, щуп извлекается, протирается, вставляется снова — уровень должен находиться в диапазоне HOT.
• Нельзя менять, доливать или корректировать уровень жидкости до воспроизведения неисправности.
• На диапазонах P и N жидкость не прогревается вместе с двигателем, поэтому температура берётся из списка данных: перед дорожным тестом жидкость прогревается до 60–80 °C.
• Замена: слив через пробку, установка новой прокладки, заливка через трубку щупа, проверка уровня.

Проверки

1. Визуальный осмотр: количество, утечки и загрязнение жидкости CVT, установка и работа троса выбора диапазонов, уровень масла двигателя и охлаждающей жидкости, состояние батареи, разъёмов, предохранителей и крепежа.
2. Дорожный тест: прогрев жидкости до 60–80 °C по параметру температуры, затем проверка параметров «скорость автомобиля», «частота вращения двигателя», «открытие акселератора», «частота проскальзывания» и «мониторный ток соленоида блокировки».
3. Стоп-тест: стояночный тормоз включён, под колёсами упоры, проверяется частота вращения двигателя в заторможенном состоянии на диапазонах D и R.
4. Тест запаздывания: измеряется время срабатывания при переключении N → D и N → R.
5. Проверка вторичного давления (давления линии): измеряется давление с оценкой по критериям руководства.
6. Тест положения P: проверяется удержание автомобиля и работа механизма парковки.

После замены TCM или коробки выполняются установка выученных значений CVT и настройка выученных значений нейтрального управления.

Ремонт и обслуживание узлов

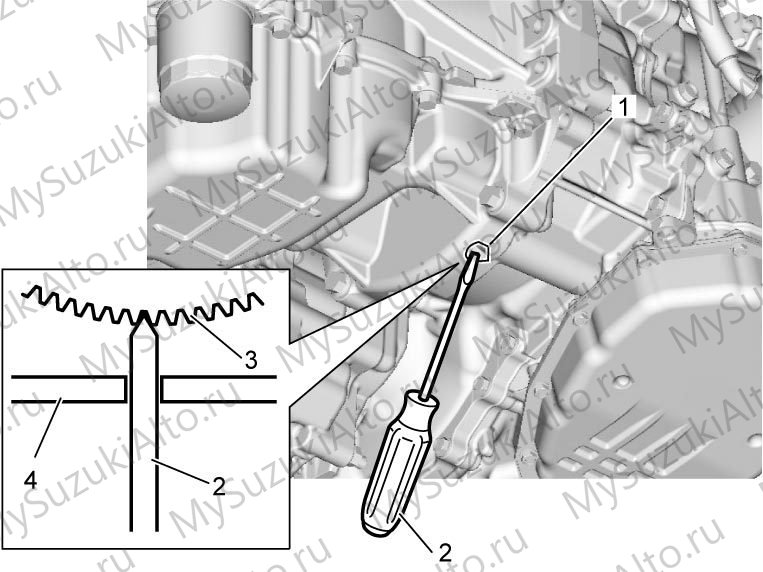

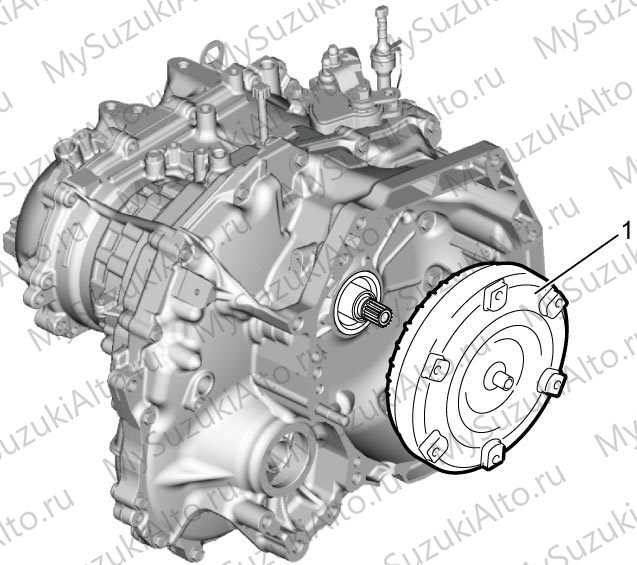

• Снятие и установка коробки в сборе, снятие гидротрансформатора, замена сальника его корпуса.
• Снятие поддона и маслоприёмника с проверкой состояния и очисткой.
• Снятие гидроблока в сборе, снятие датчика вторичного давления, снятие и проверка крышки фильтра жидкости.

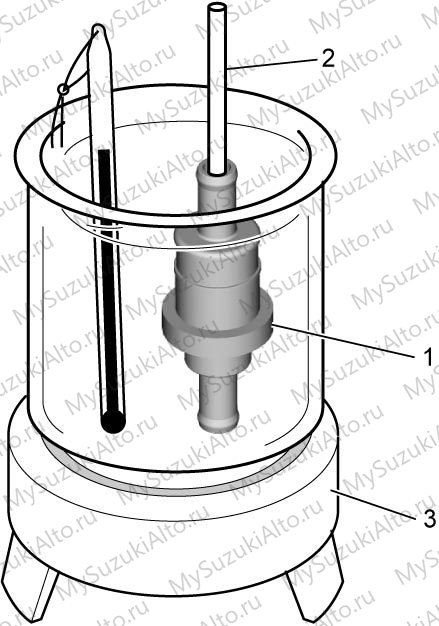

• Снятие и проверка термоклапана (для исполнений с термоклапаном).
• Проверка и замена шлангов маслоохладителя, проверка и снятие самого маслоохладителя CVT.

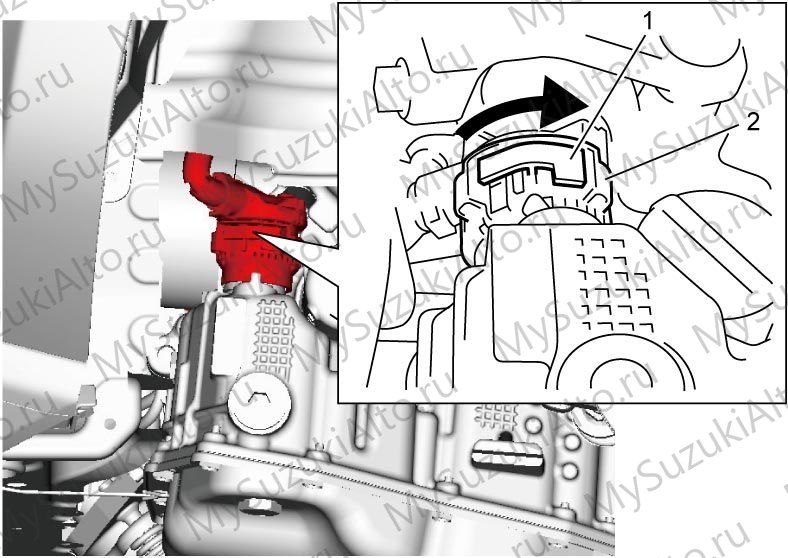

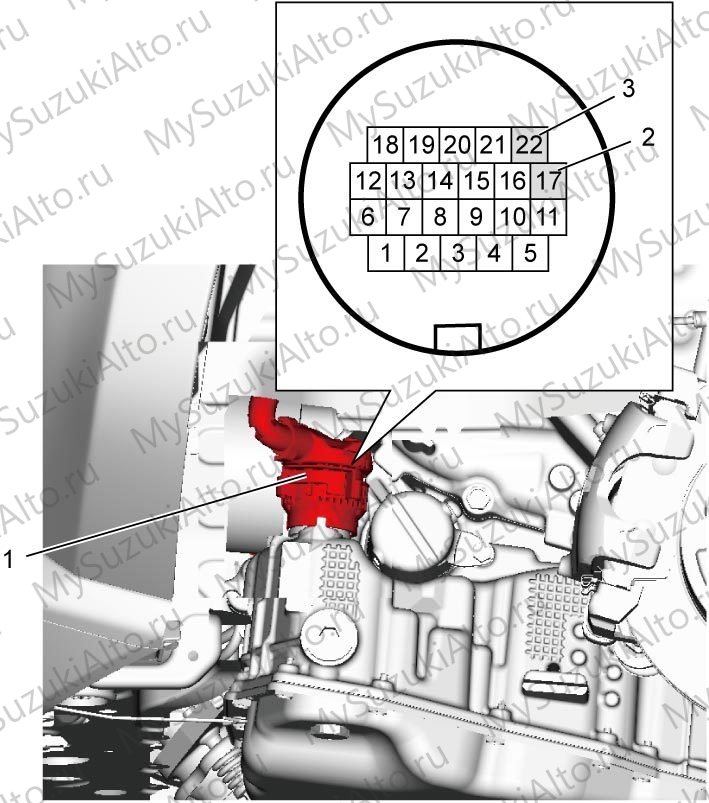

• Замена сальника полуоси со стороны дифференциала, снятие разъёма соленоидов.
• Проверка соленоидов: низкой передачи, высокой передачи с тормозом заднего хода, блокировки гидротрансформатора, давления линии и давления ведущего шкива.
• При разборке применяются новые прокладки, сальники и уплотнительные кольца; металлические детали очищаются бензином, пластмассовые и резиновые — только жидкостью CVT.

Моменты затяжки узлов вариатора

Коды неисправностей вариатора и робота AGS — на странице Робот AGS и вариатор CVT; приводы и редукторы — на странице 3A–3D; смазочная система двигателя — в разделе 1E.
