Электросхемы Suzuki Alto HA36: предохранители, реле, разъёмы и точки массы
Раздел 9A заводского руководства: как читать электросхемы, перечень предохранителей и реле с номиналами и назначением, точки массы, расположение разъёмов и список схем систем.
Раздел 9A — это электропроводка автомобиля: правила чтения схем, расположение разъёмов и точек массы, схема питания с полным перечнем предохранителей и реле, а также набор схем по системам. Ниже собраны таблицы предохранителей и реле с номиналами и назначением.
Как читать электросхемы
- Схема системы показывает цепь от предохранителя или замка зажигания до «массы» и читается как поток сверху вниз.
- Номер предохранителя указан на схеме; символ «←» или «→» означает продолжение цепи на предыдущей или следующей странице.
- Точки «массы» обозначаются символом с белым номером: по этому номеру находится место крепления провода на схеме расположения.
- Схема питания показывает путь от плюсового вывода батареи к предохранителям и указывает, какие системы питаются от каждого предохранителя.
- Символы разъёмов позволяют сразу перейти к схеме расположения разъёмов и к их списку.

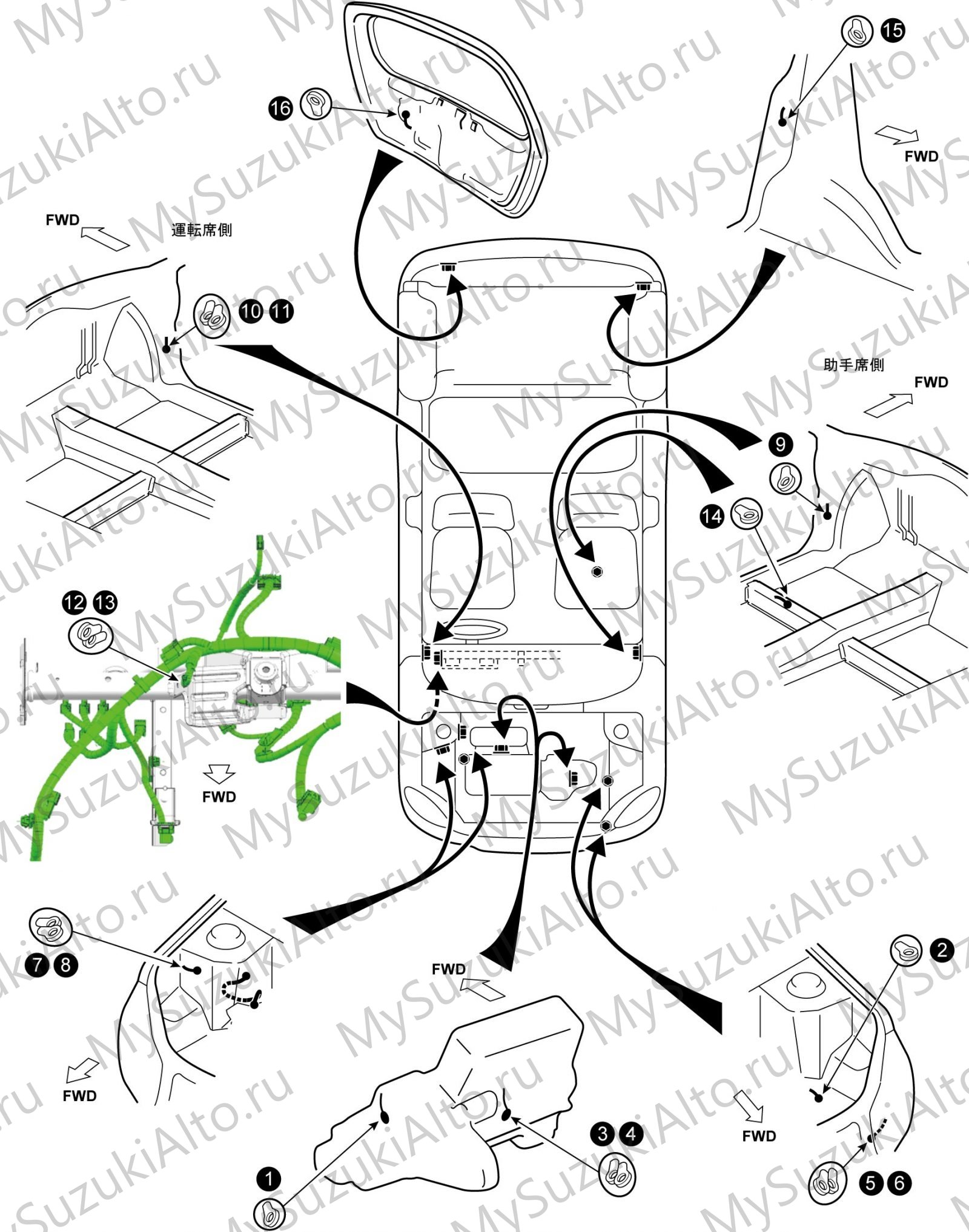

Расположение разъёмов и точки массы
- Схемы расположения разъёмов приведены по зонам: моторный отсек, панель приборов, двери и крыша, пол, задняя часть автомобиля.
- Список разъёмов сгруппирован по индексам (A, C, E, G, J, K, L, M, O, S) с указанием назначения и расположения.

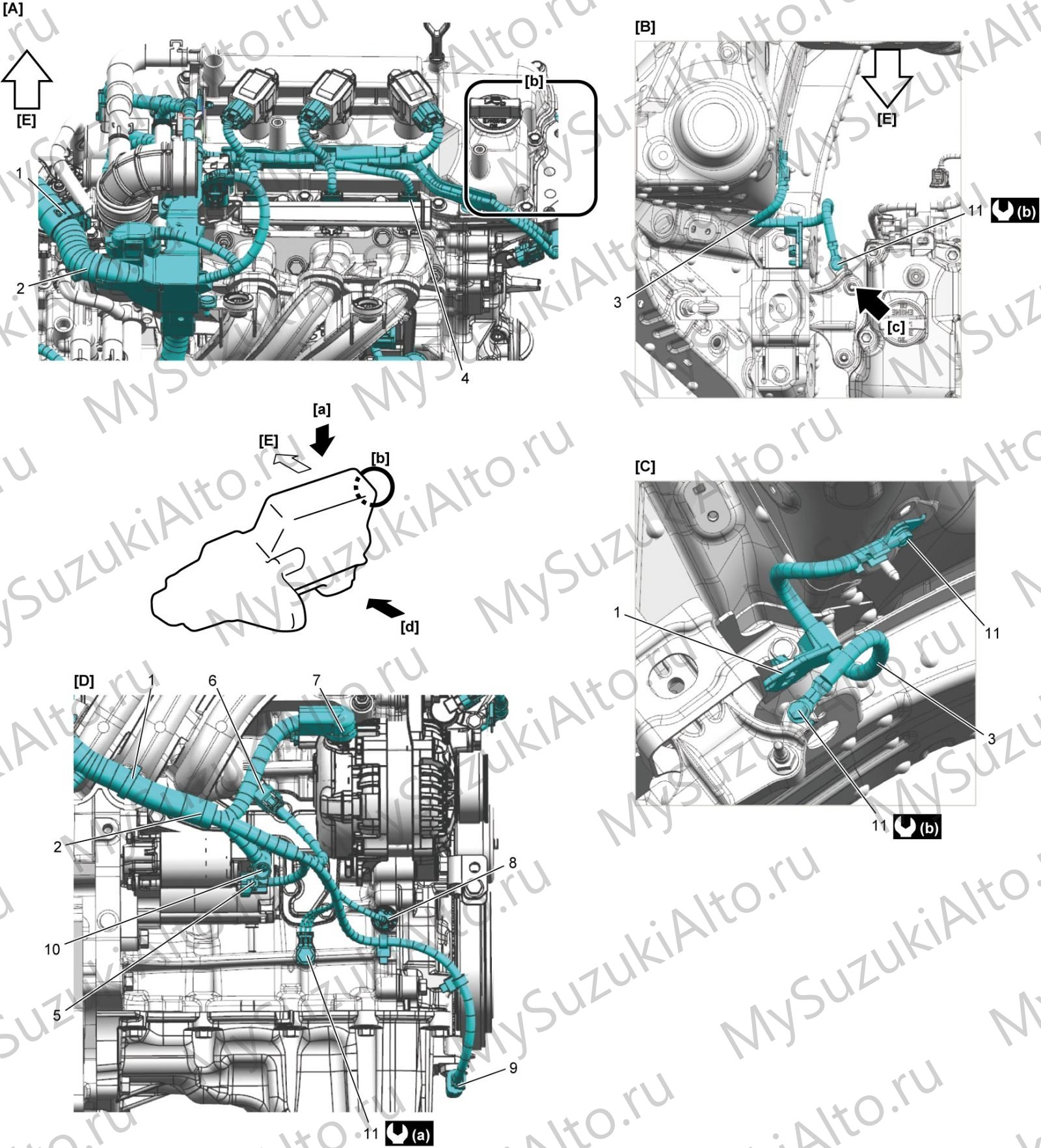

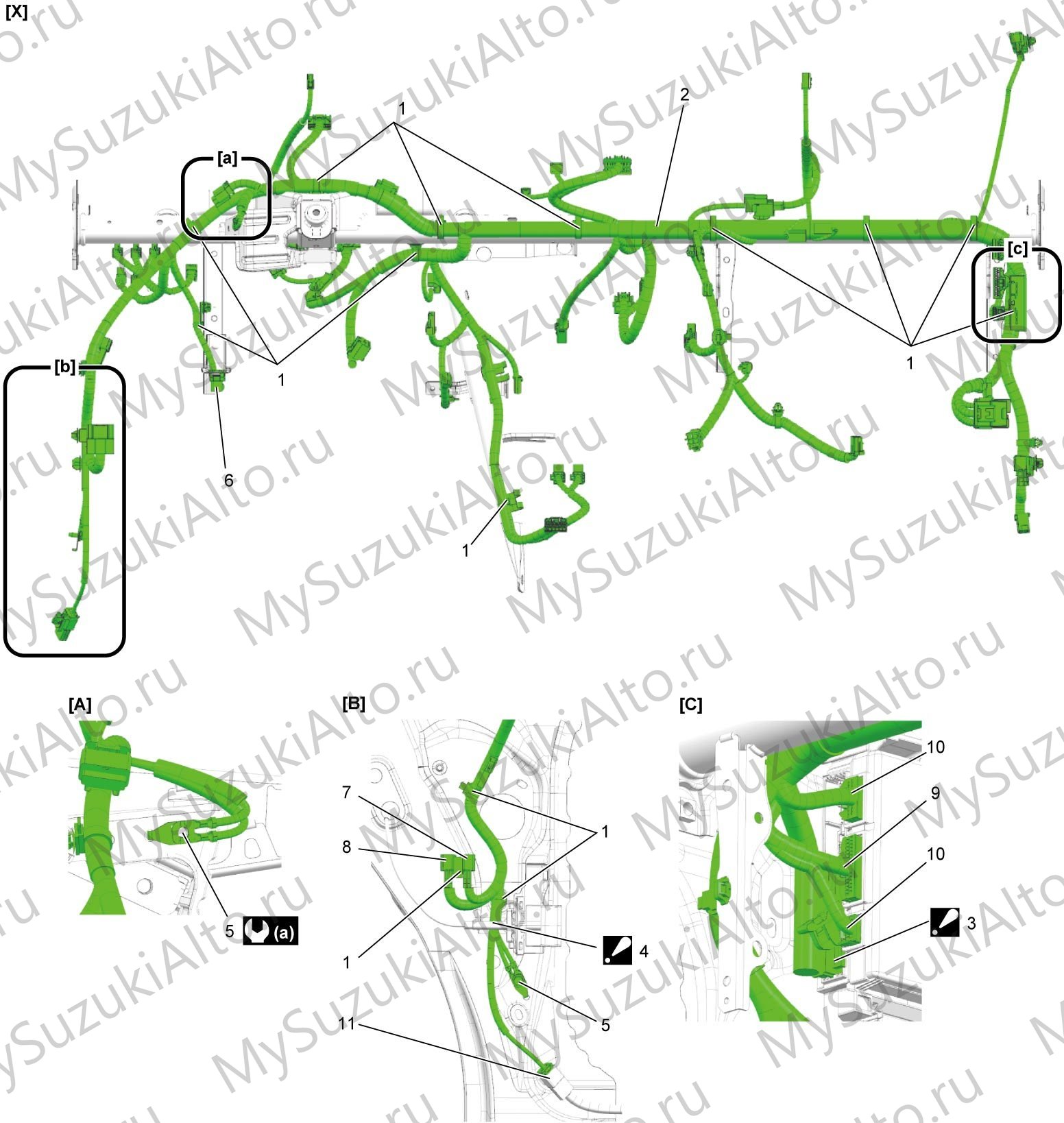

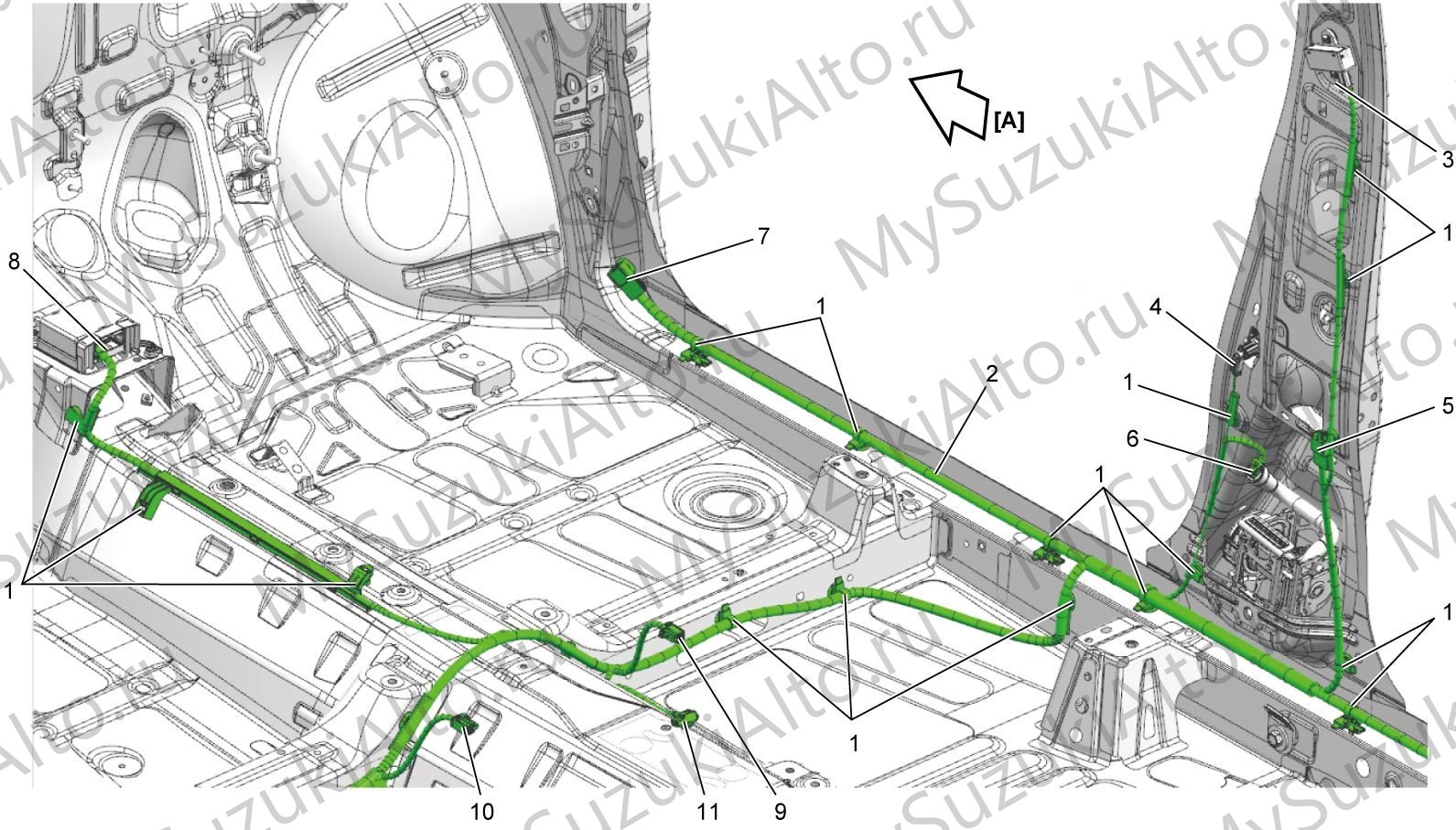

- Отдельный раздел посвящён сборке жгута проводов и болтам «массы», устанавливаемым на окрашенные стальные панели.

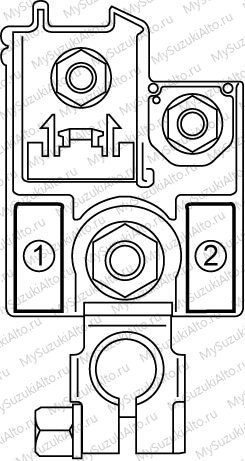

Предохранители блока батареи
| Номинал | Назначение | Схема |
|---|---|---|
| 120 А | Вспомогательный модуль питания (литий-ионная батарея) | A-9 |
| 80 А | Вспомогательный блок реле | — |

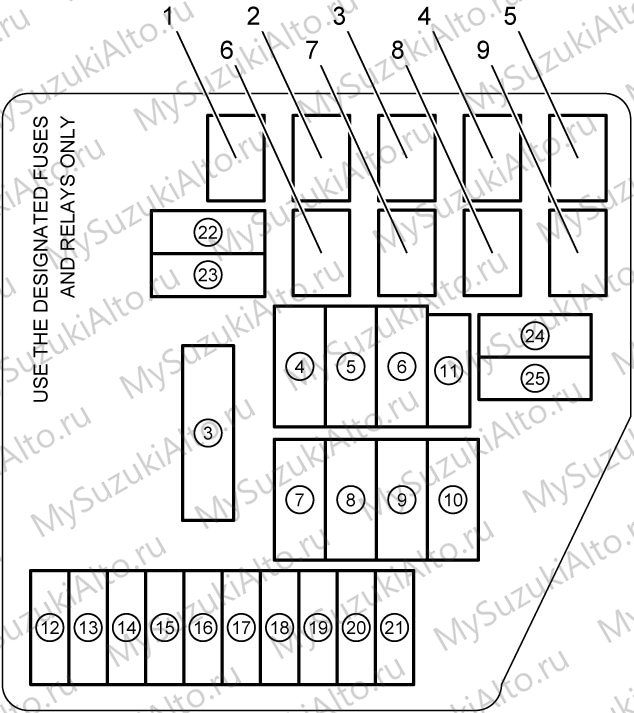

Блок реле
В блоке реле расположены: реле вентилятора радиатора №1 (и №2/№3 на турбо), реле «ST2», «ST3», «ST4», реле вентилятора отопителя, реле компрессора кондиционера, реле стартера, реле топливного насоса и главное реле.
| Номинал | Обозначение | Назначение |
|---|---|---|
| 150 / 80 А | ALT | Батарея, все электрические цепи; генератор |
| 50 А | BTRY | BCM и блок предохранителей; реле обогрева заднего стекла и зеркал |
| 30 А | BTRY2 | Вспомогательный блок реле |
| 30 А | T/M PUMP | TCM (контроллер AGS) |
| 40 А | ABS MOT | Контроллер ESP |
| 40 А | IGN2 | Реле IG21, IG22, IG23 |
| 40 А | P/S | Контроллер электроусилителя руля |
| 30 / 40 А | IGN | Реле IG11, реле ACC |
| 25 А | B/U | BCM и блок предохранителей, комбинация приборов, головной свет, авто-кондиционер, аудиосистема |
| 30 А | RDTR | Реле вентилятора радиатора №1 и №2 |
| 30 А | ST | Реле стартера, реле «ST2» |
| 30 А | SUB BAT / DCDC | Вспомогательный модуль питания / контроллер ENG A-STOP |
| 25 А | ABS SOL | Контроллер ESP |
| 25 А | BLW | Реле вентилятора отопителя |
| 15 А | H/L R | Правая фара, реле правой фары |
| 15 А | H/L L | Левая фара, реле левой фары |
| 20 / 15 А | ST2 / FI | Реле «ST3», «ST4», главное реле |
| 15 А | STOP | Выключатель стоп-сигналов, реле стоп-сигналов |
| 10 А | CPRSR | Реле компрессора кондиционера |
| 5 А | ST SIG / ST SIG2 | Контроллер ENG A-STOP, BCM |
| 15 А | FI2 | Главное реле |
Вспомогательный блок реле
В нём расположены реле подогревателей №1–3, реле левой и правой фары, реле дальнего света, реле противотуманных фар и реле зажигания.
| Номинал | Обозначение | Назначение |
|---|---|---|
| 30 А | SUB HTR / SUB HTR2 / SUB HTR3 | Реле подогревателей №1, №2 и №3 |
| 5 А | H/L HI/SOL L, H/L HI/SOL R | Электромагнит переключения дальнего света, левая и правая фара |
| 10 А | H/L | Реле дальнего света |
| 15 А | FOG | Реле противотуманных фар |
| 5 А | IG1 SIG4 | Контроллер автоматического торможения |
Блок BCM и предохранителей
В блоке BCM и предохранителей расположены также реле обогрева заднего стекла (и зеркал), реле звукового сигнала, реле блокировки и разблокировки замков, реле автоматических зеркал.
| Номинал | Обозначение | Назначение |
|---|---|---|
| 30 А | P/W | Стеклоподъёмники и главный выключатель замков дверей |
| 5 А | ACC | BCM, вспомогательный модуль питания, выключатель зеркал, аудио, контроллер ENG A-STOP |
| 10 А | MTR | Комбинация приборов |
| 15 А | IG | Катушки зажигания №1–3, ECM |
| 5 А | IG1 SIG2 | Выключатель стоп-сигналов, TCM (CVT), TCM (AGS), контроллер электроусилителя |
| 20 А | PSD R | Свободно |
| 5 А | T/M 2 | Рычаг выбора диапазонов |
| 15 А | STL | BCM в блоке предохранителей |
| 15 А | HORN | Реле звукового сигнала |
| 20 А | D/L | Реле блокировки и разблокировки замков |
| 10 А | HAZ | BCM, аварийная сигнализация, указатели поворота |
| 10 А | T/M | TCM (контроллер AGS) |
| 15 А | RADIO | Аудио- и навигационный блок |
| 15 А | ACC2 | Розетка для дополнительного оборудования |
| 5 А | IG1 SIG3 | Контроллер автоматического торможения |
| 5 А | ACC3 | Аудио- и навигационный блок |
| 10 А | DOME2 | ECM, диагностический разъём, блоки управления, BCM, выключатель двигателя, реле автоматических зеркал, плафон салона, выключатель освещения и указателей поворота |
Схемы по системам
В разделе приведены схемы по группам: A — пуск, зарядка, зажигание, охлаждение, ECM, TCM, BCM, CAN и система «стоп-старт»; B — стеклоочистители, обогрев заднего стекла, стеклоподъёмники, замки дверей, зеркала и их обогрев, звуковой сигнал; C — комбинация приборов; D — головной свет, автосвет, габариты и подсветка, плафон, указатели поворота, стоп-сигналы, фонари заднего хода, регулировка фар; E — отопитель и кондиционер, авто-кондиционер, подогрев сидений; F — подушки безопасности, ESP, электроусилитель руля, радарная поддержка торможения; G — аудиосистема и розетка дополнительного оборудования.
Кузов и электрооборудование — в разделе 9; электронные системы кузова — в разделе 10; цвета проводки и общие обозначения — в разделе 0.
